Ориентировочные расчеты притока воды и числа иглофильтров

Ориентировочные расчеты притока воды и числа иглофильтров

Эффективность работы иглофильтров зависит не только от их конструкции, но и от принятого расстояния между иглофильтрами и величины их заглубления.

В зависимости от размера и конфигурации участка иглофильтры размещают в один или два ряда. Иглофильтры, установленные в два ряда, могут быть соединены- между собой одним или несколькими рядами иглофильтров, перпендикулярно к ним расположенными.

На земляных работах, связанных с укладкой различного рода трубопроводов, при ширине траншей до 3—4 м иглофильтры размещают в один ряд. При этом иглофильтры устанавливают с одной стороны траншеи, ближе к ее борту.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

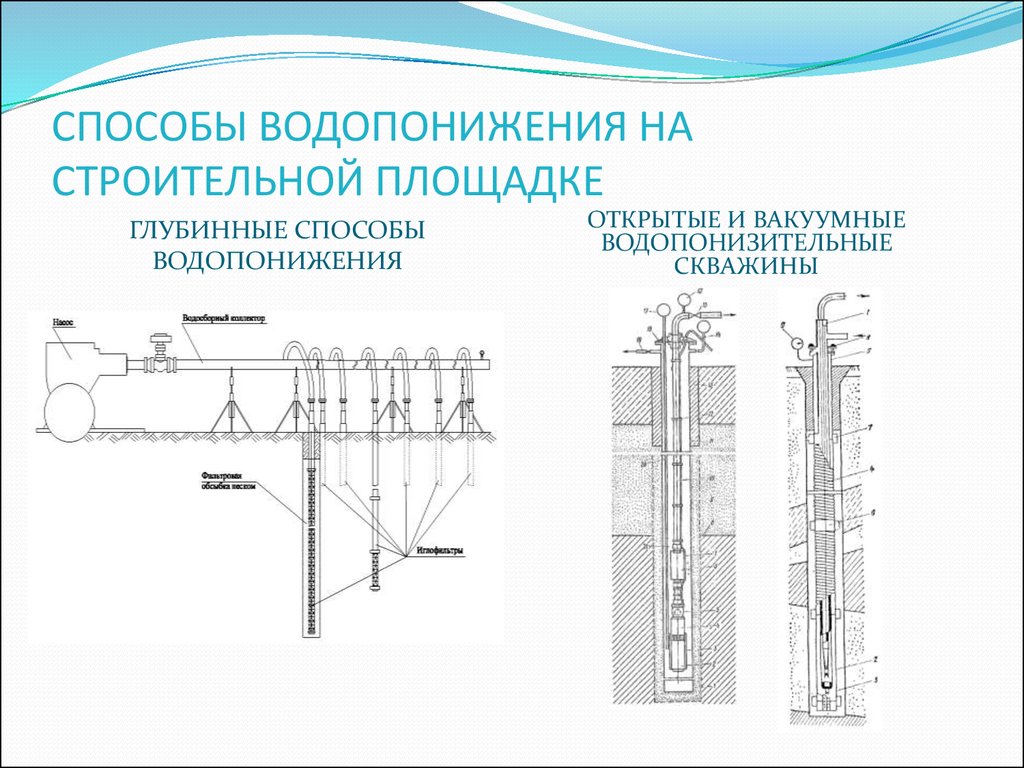

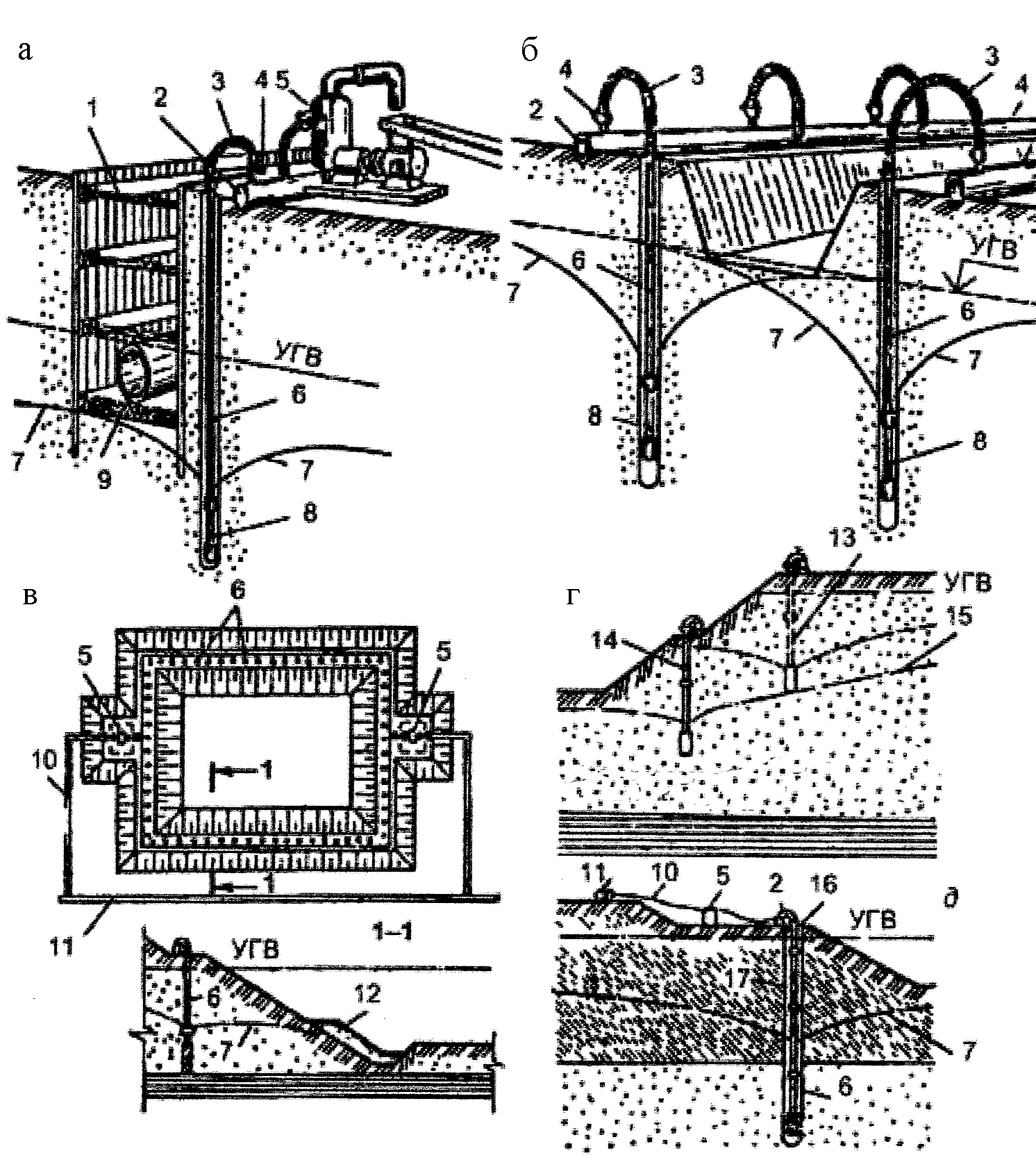

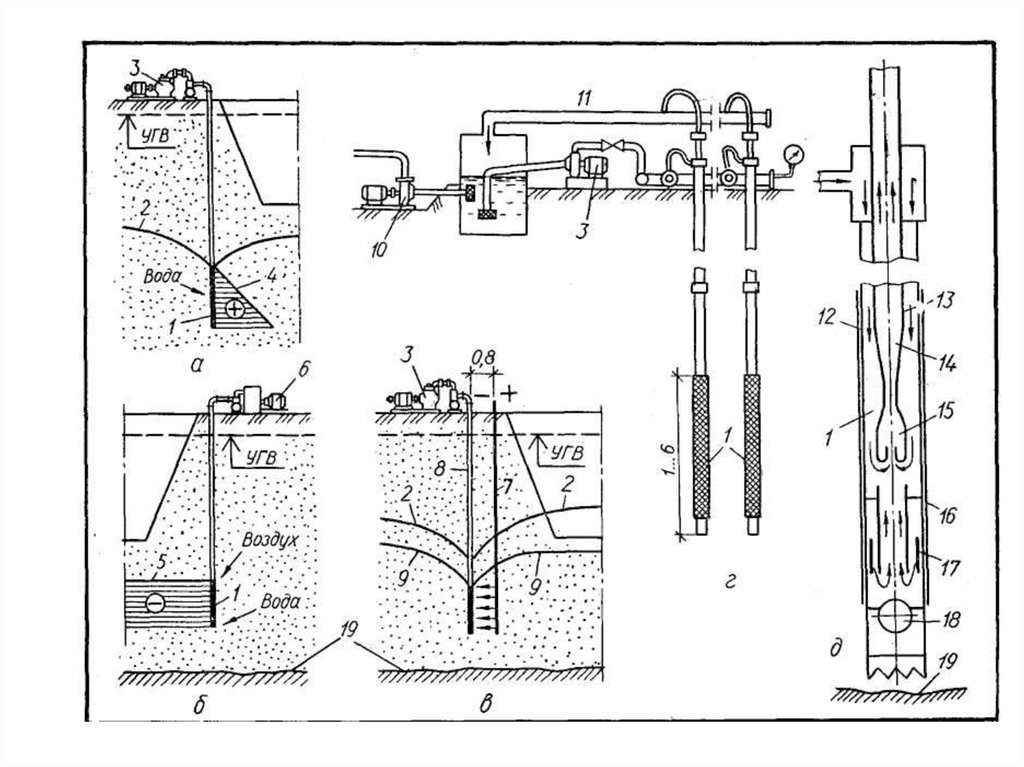

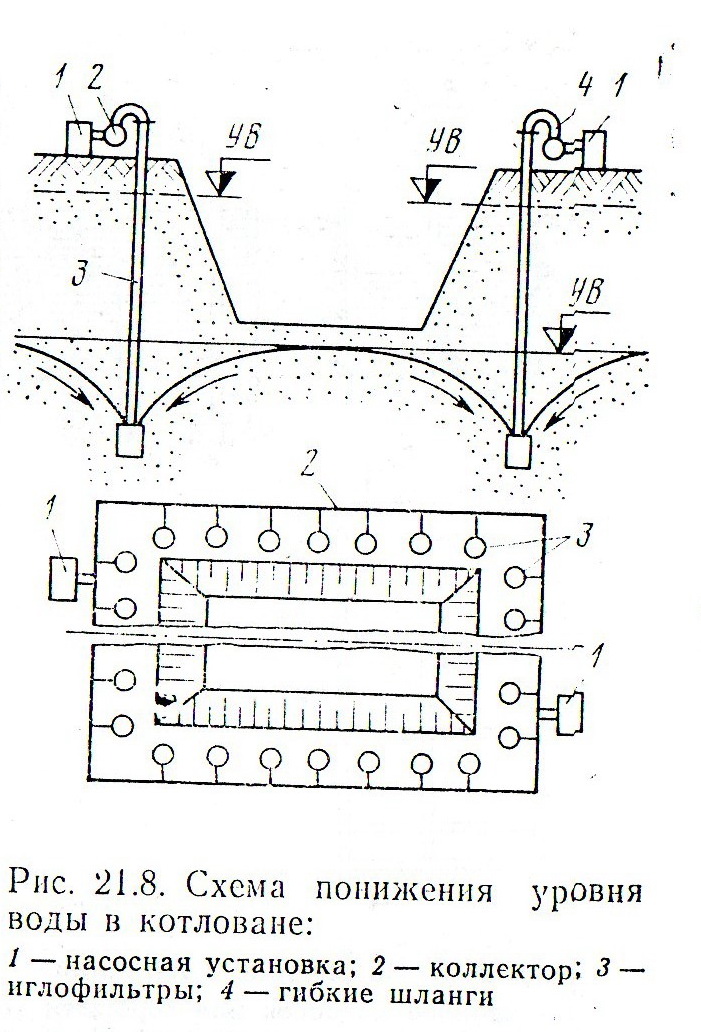

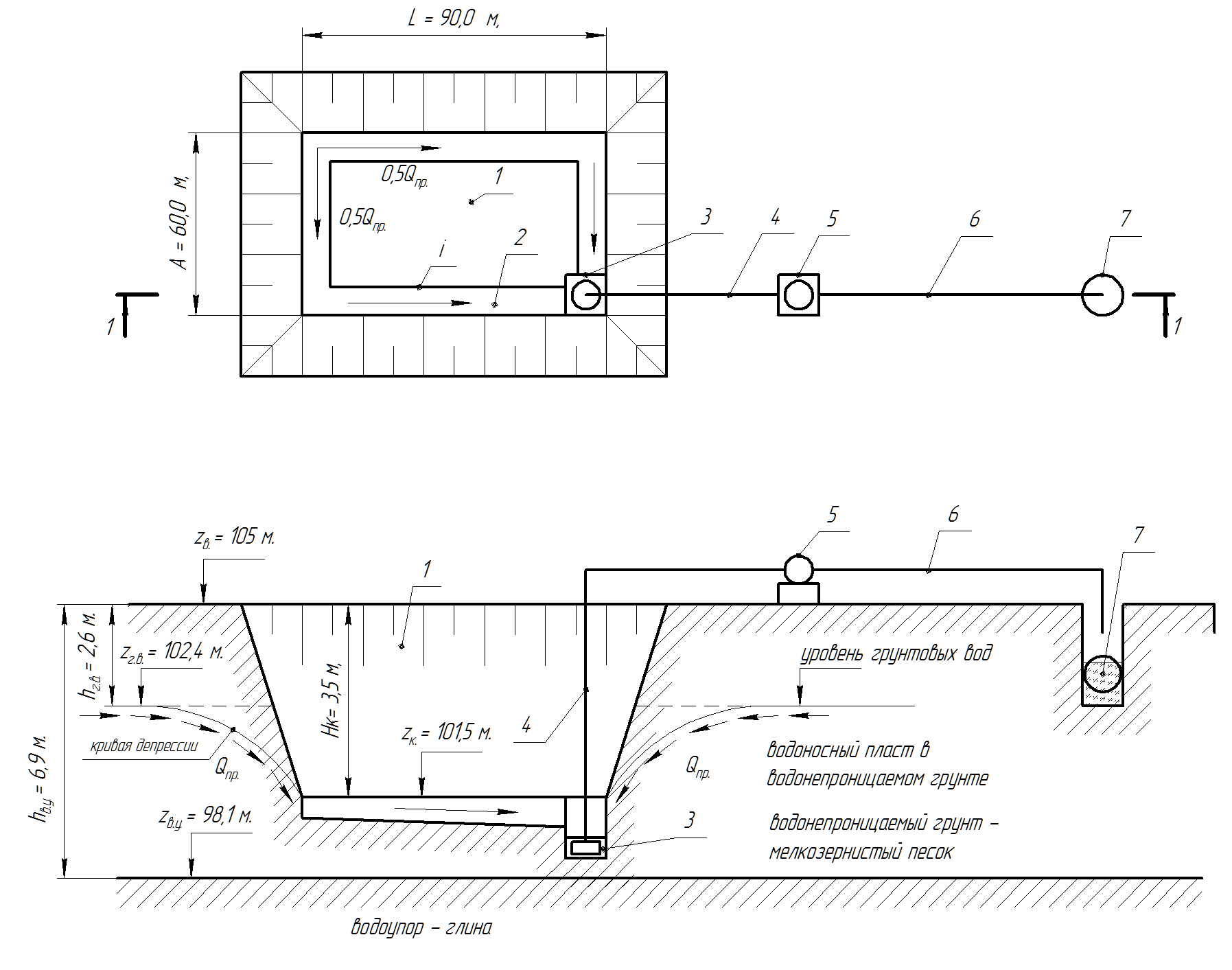

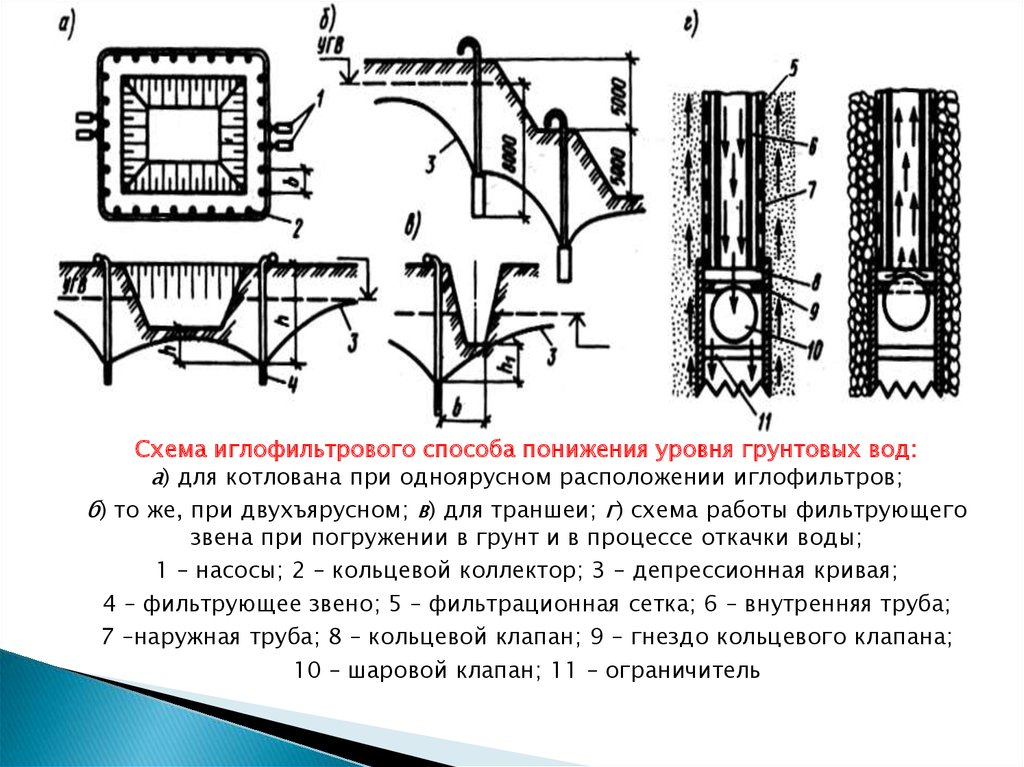

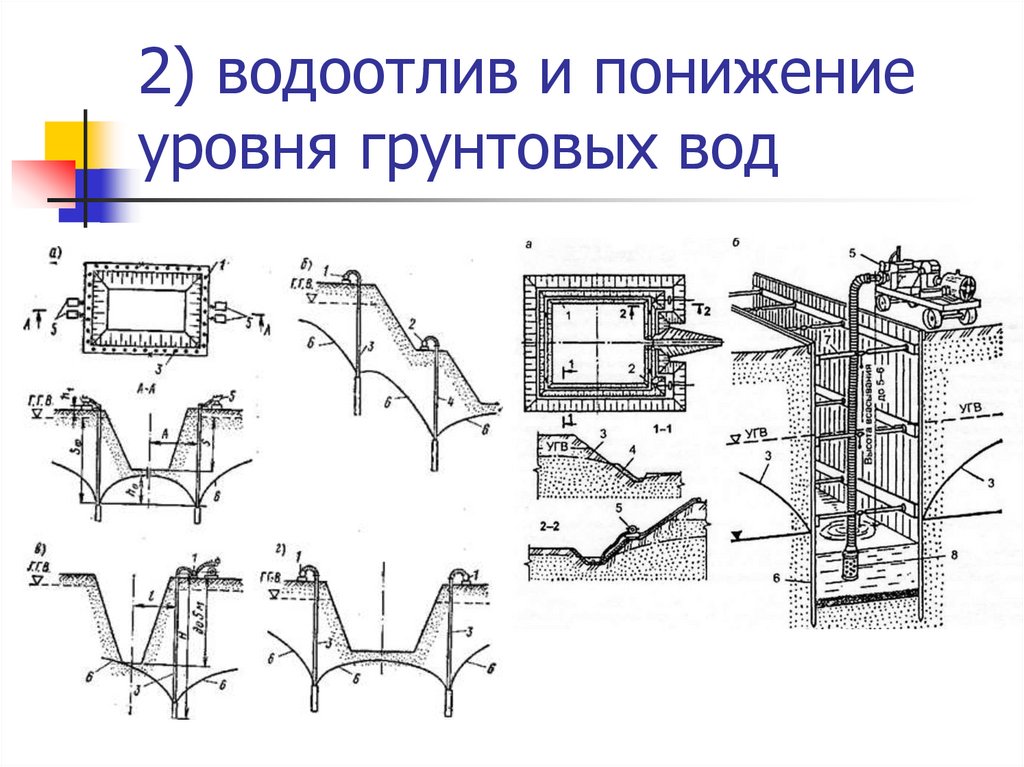

Двухрядное расположение иглофильтров применяется для траншей, котлованов под фундаменты при ширине участка не свыше 30— 40 ж и грунтах с хорошей водоотдачей.

На более широких участках используется преимущественно четырехстороннее размещение иглофильтров по замкнутому контуру. Чтобы обеспечить необходимое понижение уровня грунтовых вод, в центре осушаемого участка могут быть установлены дополнительные иглофильтры, соединяющие противоположные стороны основного контура.

Глубину понижения определяют высотой всасывания применяемых насосных установок, не превышающей 8 м. Минимальное расстояние от оси центробежного насоса до статического уровня грунтовых вод в наиболее удаленной от иглофильтров точке — центре осушаемого участка — на 0,8—1,5 м выше, чем непосредственно у иглофильтров. Учитывая оба эти фактора, а также гидравлическое сопротивление во всей системе установки, при организации осушительных работ следует ориентироваться на понижение не более 5,0—5,5 м на ярус.

Расстояние между иглофильтрами зависит от коэффициента фильтрации осушаемых грунтов и заданного понижения уровня грунтовых вод.

На одном из буроугольных разрезов в условиях средних и крупнозернистых песков трестом Союзшахтоосушение были проведены опыты для определения наиболее рационального шага забуривания иглофильтров. Из сравнения полученных показателей вытекает, что уменьшение расстояния между иглофильтрами в данных условиях не дало значительных результатов. Так, например, 100 иглофильтров при шаге 0,6 м понижали уровень воды лишь на 0,3 м больше, чем это достигалось 50 иглофильтрами при шаге 1,2 м.

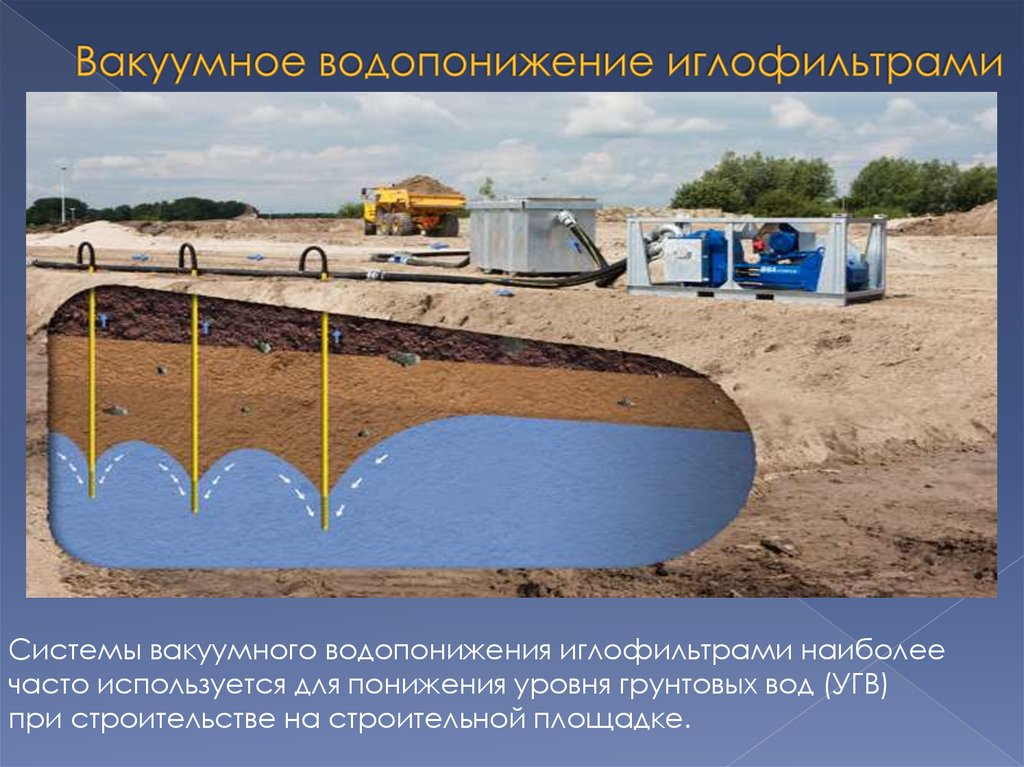

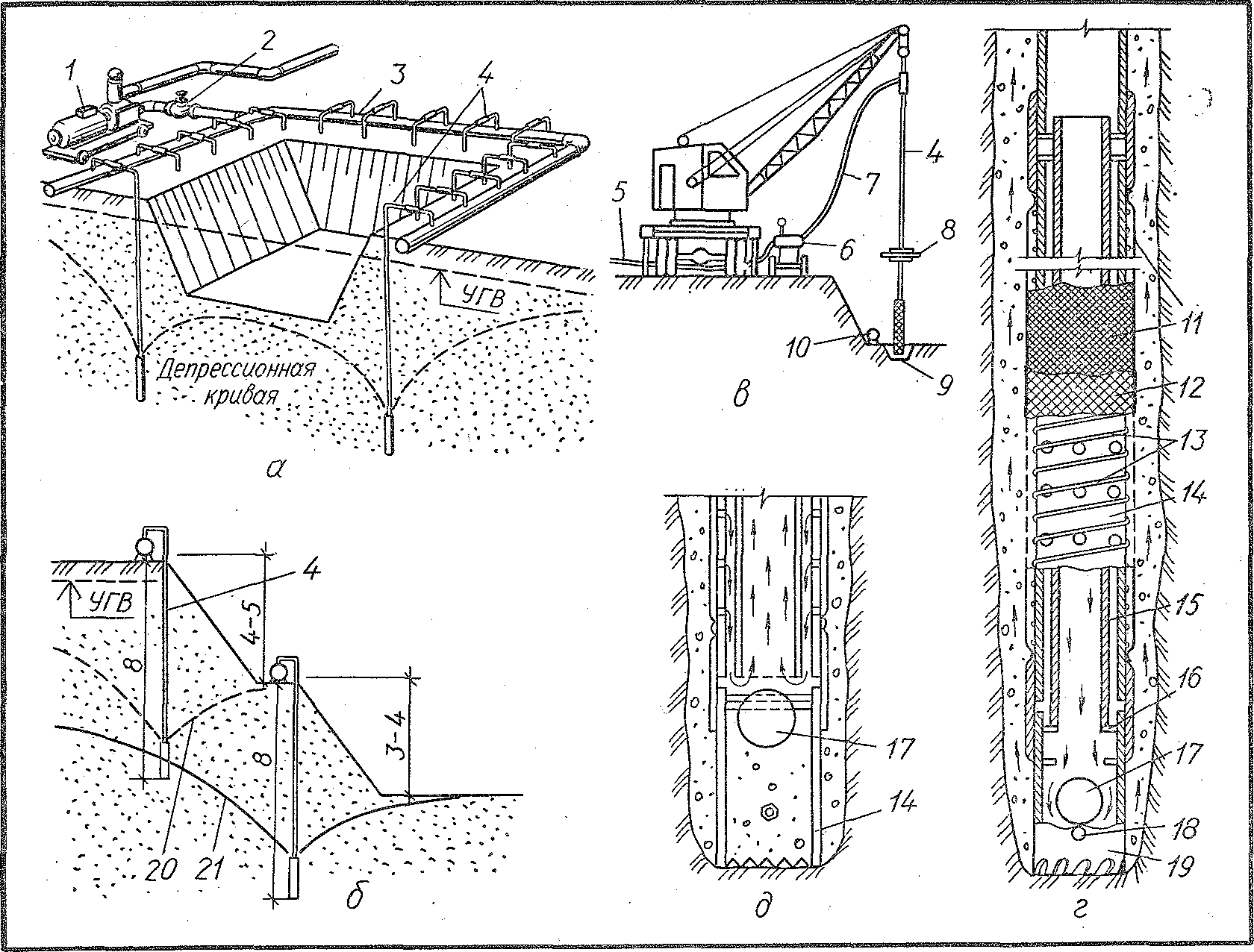

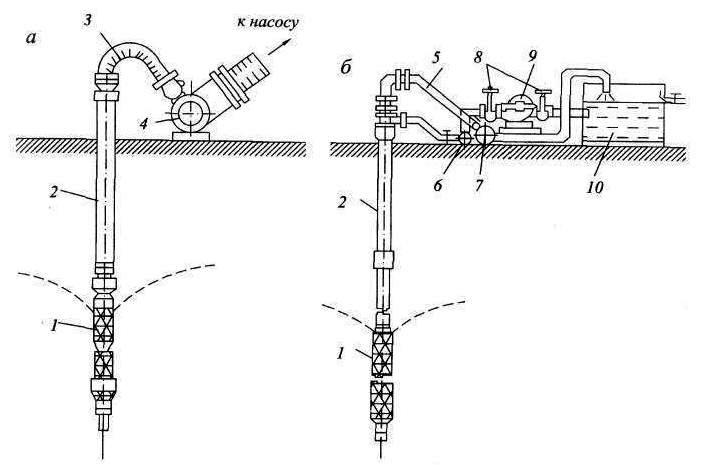

Как уже указывалось, установка иглофильтра осуществляется погружением его в скважину, размываемую струей воды, выходящей из наконечника иглофильтра. Иглофильтр собирают и присоединяют при помощи рукава к напорной стороне насоса. Затем к верхнему концу иглофильтра привязывают веревку, которой поднимают иглофильтр и устанавливают его в вертикальное положение. Рекомендуется предварительно поставить иглофильтр на доску, уложенную рядом с намеченным для забуривания местом, а затем, включив подачу воды, проверить исправность действия клапана. После этого можно приступать к забуриванию иглофильтра в почву.

Во время погружения иглофильтр поворачивают на небольшой угол при помощи хомута с двумя длинными ручками.

Для облегчения выноса размытого грунта из скважины по мере опускания иглофильтра через каждые 1,5—2 м погружение приостанавливают на 20—30 сек, не меняя напора подаваемой воды.

В зависимости от характера пересекаемого грунта расход воды при забуривании иглофильтра колеблется в пределах 6—12 л/сек при напоре от 4 до 8 ат. Иглофильтры сравнительно легко погружаются в мелкозернистые пески. С увеличением размера зерен песка расход и напор воды повышаются.

В отдельных случаях при пересечении твердых пород иглофильтры устанавливают в скважины, пробуренные буровым станком.

При понижении уровня грунтовых вод в мелкозернистых песках, в песках с примесью пылеватых и илистых частиц, а также при наличии в грунте глинистых прослойков пространство вокруг иглофильтров засыпают крупнозернистым песком или смесью из крупнозернистого песка и гравия (размер частиц от 0,5 до 5 мм). В этих условиях эффективность работы иглофильтра зависит от качества материала, примененного для засыпки, и тщательности выполнения этой операции.

После погружения иглофильтра на соответствующую глубину продолжают промывку скважины в течение 1—2 мин, при этом напор воды не изменяют. Затем, сведя до минимума подачу воды, иглофильтр равномерно и непрерывно обсыпают заранее приготовленным материалом.

В процессе забуривания иглофильтров иногда прекращается выдача из скважины воды с размываемым грунтом, при этом нагнетаемая вода прорывается в скважины работающих иглофильтров, находящихся поблизости от забуриваемого иглофильтра. В этих случаях необходимо перекрыть на время погружения фильтра проходные краны соседних иглофильтров, прекратить их работу, после чего извлечь устанавливаемый иглофильтр и снова забурить его.

Рис. 129. График для определения коэффициента а

Рис. 130. График зависимости пропускной способности иглофильтра от коэффициента фильтрации

При монтаже и эксплуатации иглофильтровых установок особое внимание уделяют герметичности системы всасывания установки. Все резьбовые соединения смазывают суриком и свинчивают с подмоткой льняных волокон. После сборки все резьбовые стыки окрашивают.

При работе в зимнее время необходима беспрерывная откачка. При этом условии, как показал опыт одного строительства, работа установки с неутепленной системой, если температура воздуха —20 °С, протекает нормально. Мерзлый грунт перед погружением в него иглофильтров отогревали паровыми иглами.

Во избежание размораживания системы при перебоях в подаче электроэнергии должны предусматриваться аварийные задвижки для слива воды. Задвижки устанавливают в местах, обеспечивающих слив всей воды, находящейся в системе.

После работы иглофильтры в зависимости от их длины и характера грунта извлекают вручную при помощи хомута с двумя длинными ручками, талью с треноги или автокраном. Если иглофильтр трудно извлечь, то размывают грунт струей воды.

Для определения притока воды и числа иглофильтров, необходимых для осушения, может быть рекомендована методика, предложенная канд. техн. наук Г. М. Мариупольским.

Зависимость коэффициента от площади осушаемого контура при различных коэффициентах фильтрации приведена на рис. 129.

Необходимое число иглофильтров определяют, исходя из пропускной способности одного иглофильтра (рис. 130). Для ориентировочного определения шага иглофильтров в одном ряду рекомендуется пользоваться следующими данными:

Водопонижение иглофильтрами -Готовые решения

Наша компания представляет вашему вниманию эффективную систему понижения грунтовых вод.

Эффективная система понижения грунтовых вод Varisco (Италия). Система состоит из скважин-иглофильтров и мотопомпы с вакуумным насосом (серии: Varisco DUO, SIMPLE и Ecomatic).

Эффективное водопонижение

DUO

Роторный безмасляный
вакуумный насос

ECOMATIC

Вакуумный масляный
насос с системой
рециркуляции масла

SIMPLE

Масляный вакуумный
насос

Преимущества Varisco DUO, SIMPLE, Ecomatic:

• Автоматическая самовсасывающая система — не требуется предварительное наполнение водой;
• Малошумность – незаменимый параметр для работы в черте населенного пункта;
• Низкая стоимость владения;
• Простое обслуживание:
• На дизельных мотопомпах установлен большой топливный бак – 24 часа автономной работы.

Наша компания является официальным дистрибьютером Varisco.

Спецпредложение

Схема понижения грунтовых вод с помощью системы скважин-иглофильтров и мотопомпы с вакуумным насосом

Увеличить
схему

Использование системы водопонижения

Установка системы водопонижения

Varisco: методы осушения и понижение грунтовых вод

При строительстве гражданских сооружений необходимо учитывать присутствие в земле водоносных пластов, которые могут вызвать проблемы при сооружении проекта. Именно из-за этого, зачастую приходится во время земляных работ осуществлять водопонижение грунтовых вод.

Область применения

Обычно система иглофильтров успешно используются при понижении уровня вод в рыхлых (песчаных, гравийных) породах грунта. Однако, в глинистых пародах, хоть они и обладают большой пористостью, необходимы специальные методы установки скважин-иглофильтров.

Состав

Иглофильтровая установка включает в себя несколько микроскважин с различной длиной и диаметром (в зависимости от типов задач), соединённых с центробежным самовсасывающим насосом с помощью магистральных трубопроводов, штуцеров и муфт.

Принцип работы

Принцип работы иглофильтров заключается в процессе, при котором поток грунтовых вод при ускорении отклоняется к определённому количеству скважин, подсоединённых к насосу. В грунте создаётся фильтрующее движение воды в сторону иглофильтровых установок. В определённой точке скорость фильтрации пропорциональна пьезометрическому градиенту. Данный коэффициент зависит от главной характеристики любого грунта – влагопроводности.

Определение размеров

При определении размеров иглофильтровой системы задают количество иглофильтров и насосов, необходимых для понижения грунтовых вод до желаемого уровня. Чем точнее техническая оценка, тем безопаснее условия при выемке грунта.

Обезвоживание

Изучение вопроса обезвоживания, должно быть проведено в следующей последовательности:

1. Предварительный этап сбора документаций по геометрическим параметрам проектируемого сооружения и по гидрогеологическим характеристикам (особенностям) местности, где будет происходить строительство.
2. Обследование стройплощадки с целью изучения логистических условий. Благодаря этому можно наметить план размещения иглоскважин.
3. Оценочный расчёт объёмов воды, которую предстоит выкачать.
4. Окончательное определение размеров системы скважин: количество иглофильтров, расстояние между ними, технические характеристики насосов.

Методы установки иглофильтров

Методы установки иглофильтров характеризуется спецификой условий грунтов. Так как условия постоянно меняются, нахождение стандартного метода очень затруднено.

Установка в песчаных почвах

Скважины пробиваются в грунте с помощью струйного насоса (струйный метод). Данный метод представляет собой ручную перфорацию с разрушение крена и циркуляцией воды.

Установка в мелкозернистых грунтах

При работе в почвах с мелкозернистым грунтом подготавливаются вертикальные дрены с диаметром 20 см. Для правильной установки песчаной дрены необходим опыт и точность.

Выбор фильтров

Выбор фильтров, которые будут монтироваться на иглофильтр, осуществляется с учётом некоторых критериев:

• гранулометрия грунта;
• предполагаемый объём выкачиваемой воды.

В песчаных почвах используются фильтры в ситах «репсового» типа с размером ячейки 0.8 мм, диаметром 1? дюйма и длиной 0.65 мм. В гравийных же почвах используются фильтры с 32 круглыми отверстиями диаметром 8 мм. Фильтры с большим диаметром позволяют уменьшить трение с самом фильтре, что повышает производительность.

Система скважин-иглофильтров необходима почти при каждом строительстве, так как в почвах очень часто встречаются подземные воды. Откачка воды позволяет повысить уровень качества и безопасности строящегося сооружения.

Well Point System | Типы системы Well Point | Обезвоживание точки скважины | ПВХ колодец | Установка Well Point

Важный момент

1

Что вы подразумеваете под термином Well Point?

Well Point также известен под термином Drive Point. Well Point – скважина небольшого диаметра, которая используется для осушения.

Части, входящие в состав Иглопоинта, включают неглубокий вал, водоотливной насос для забора воды, стояк, соединяющий Иглопоинт с поверхностью, и небольшой наполняющий колодец.

Диаметр стояка составляет от 38 до 50 мм . Он имеет прорези или отверстия на дне, которые позволяют набирать воду с помощью насоса.

Размер щелей или отверстий в стояке определяется относительным размером зерна материала, используемого для водоносного пласта.

Отверстие в стояке должно быть достаточно большим, чтобы вода могла попасть в трубу, но оно должно быть достаточно маленьким, чтобы удерживать водоносный пласт на месте. Подъемная труба скважинной точки часто соединяется через гибкую дугу с общей основной трубой коллектора.

Гибкая дуга, встроенная в стояк, действует как регулируемый клапан, который служит двум целям: во-первых, он регулирует поток воды и воздуха, поступающих в систему Well Point, а во-вторых, позволяет другим иметь четкое представление о том, что прокачивается.

Общая магистральная труба стояка затем соединяется с системой осушения скважины. Well Points очень универсальны и могут использоваться для широкого спектра применений, таких как неглубокий фундамент и траншейные работы.

Well Point может быть установлен параллельно особенно длинным траншеям трубопровода с помощью специальных траншейных машин. Well Point можно использовать для орошения небольших и средних полей, таких как жилые сады.

Если из одного колодца недостаточно воды для работы оросительной системы, можно установить второй колодец и соединить его с первым, что поможет им функционировать как единая система.

В качестве альтернативы скважинам можно также использовать Well Point по периметру котлованов, которые будут действовать как средство понижения и контроля уровня грунтовых вод.

Well Point более экономичен и экономичен по времени, чем скважина, в тех случаях, когда требуется меньшая глубина. Well Point может быть установлен очень быстро в соответствующем состоянии грунта.

В процессе установки Well Point обычно используются традиционные методы бурения, такие как промывка или бурение. Большое количество воды не может быть получено из Well Point, обычно мы можем получить около 5 галлонов воды в минуту.

Также есть общий предел высоты от 5 до 6 м , с которой вода может быть набрана в Well Point, поскольку вакуум ограничен на практике до 0 бар . Второй комплект Well Point может быть установлен на более низком уровне для требований большей глубины.

Well Points способны работать с водой из очень малых потоков в илистых песках, а также из больших потоков в крупнозернистых песках и гравии.

Также прочтите: Конструкция наголовника | Строительство свайных крышек | Структура свай | Свайные фундаменты | Квадратные заглушки | Армирование крышки сваи

Что такое система Well Point?

Система Well Point может использоваться для понижения уровня грунтовых вод на участке раскопок, чтобы обеспечить стабильные условия работы. Система Well Point в основном подходит для неглубокого фундамента, траншейных работ и водоотведения.

Система Well Point состоит из нескольких близко расположенных неглубоких скважин небольшого диаметра. Компоненты Well Point подключены к общей магистральной трубе, а вода перекачивается высокоэффективным вакуумным водоотливным насосом.

Дальнейшие этапы системы Well Point необходимы для понижения давления, когда оно превышает 15 футов , и устанавливаются на последовательно более низких уровнях по мере продвижения земляных работ.

Также прочитайте: Что такое слезные отверстия | Потребность в плачущих дырах | Отверстия плача фундамента | Типы слезных отверстий | Плач отверстия в подпорной стене | Оконные сливные отверстия

Типы иглофильтров

Существует два основных типа иглофильтров:

• Одноступенчатая иглофильтровая система.
• Многоступенчатая система иглофильтров.

#1. Одноступенчатая система Well Point.

В системе с одним иглоблоком иглопробивной узел состоит из трубы длиной около 1 м и диаметром 50 мм . Во избежание засорения трубы перфорация закрывается сеткой.

На нижнем конце предусмотрено струйное сопло. Струйное сопло также действует как приводная точка. В процессе установки колодца рядом с нижним концом устанавливается шаровой кран, который позволяет воде течь только в одном направлении.

К нижнему концу скважинной точки подсоединяется стояк того же диаметра, что и скважинная точка. На уровне земли стояки соединяются с горизонтальной трубой, также известной как коллекторная труба.

Затем насосный агрегат подсоединяется к коллектору. Промежутки между колодцами составляют от 0,6 до 1,5 м . Вода подается по стоякам в направлении вниз при установке иглофильтра на необходимой глубине.

До завершения земляных работ установленный насос непрерывно работает для регулирования уровня воды.

Также прочтите: Разница между основанием и фундаментом | Что такое фундамент и фундамент

#2. Многоступенчатая система Well Point.

Многоступенчатые иглофильтры используются, если выемка грунта превышает 4,5 м и происходит разрушение из-за уклона. В многоступенчатых иглопробивных системах иглофильтры устанавливаются поэтапно.

На первом этапе монтажа скважина устанавливается на глубине около 4,5 м и приводится в действие до уровня грунтовых вод опустили примерно на 4,5 м.

Затем производится раскопка прилегающей территории до глубины 4,5 м. Затем на втором этапе установки скважины устанавливаются на уже выкопанном участке.

На этом этапе уровень грунтовых вод опускается еще на 4,5 м.

Также прочтите: что такое тональная основа | Провал Pad Foundation | Деталь подушки фундамента | Типы фундаментных подушек | Расчет блочного фундамента зависит от нескольких факторов

Система осушения скважин

На земляных работах простым, но эффективным методом снижения уровня грунтовых вод является осушение скважин. В системе водоотведения скважин имеется множество серий неглубоких колодцев, также известных как скважины, которые устанавливаются на заданной глубине и на соответствующем расстоянии по всему месту раскопок.

Все ряды скважинных точек соединены с поверхностью через стояк, который, в свою очередь, соединяется с общей магистральной трубой через гибкую дугу.

Гибкая дуга, встроенная в напорную трубу, действует как регулируемый вставной клапан, который позволяет контролировать подачу воды и воздуха в систему иглофильтра. Это называется обрезкой и дает четкое представление о том, что перекачивается.

Коллектор системы иглофильтра соединен с водоотливным насосом иглофильтра, который перекачивает воду и сбрасывает ее в указанную точку.

Также прочтите: Какой фундамент лучше всего подходит для дома | Типы фундаментов домов | Как построить фундамент дома » вики полезно Какой самый прочный фундамент для дома

ПВХ иглофильтры

ПВХ иглофильтры представляют собой экономичные иглофильтры, которые используются, когда струйный стержень или корпус перфоратора повторно используются в иглофильтре. Устьевой стояк можно вытащить и использовать повторно, поскольку используется внутренняя скользящая муфта.

Для создания иглофильтра, обеспечивающего максимальный поток воды при минимальном прохождении мелкодисперсного материала, используется прецизионная прорезь пластиковых труб из ПВХ. Этот пластиковый экран из ПВХ самоочищается путем обратной промывки во время промывки.

Иглофильтр из ПВХ полностью предотвращает засорение из-за коррозии или износа в результате электролитического воздействия. Максимальная просадка может быть достигнута с помощью дополнительной внутренней трубы.

Также прочтите: Что такое плавучий фундамент | Пригодность плавающего фундамента | Преимущества и недостатки плавучего фонда | Как построить фундамент плавучего дома

Установка системы иглофильтров

Установка иглофильтров

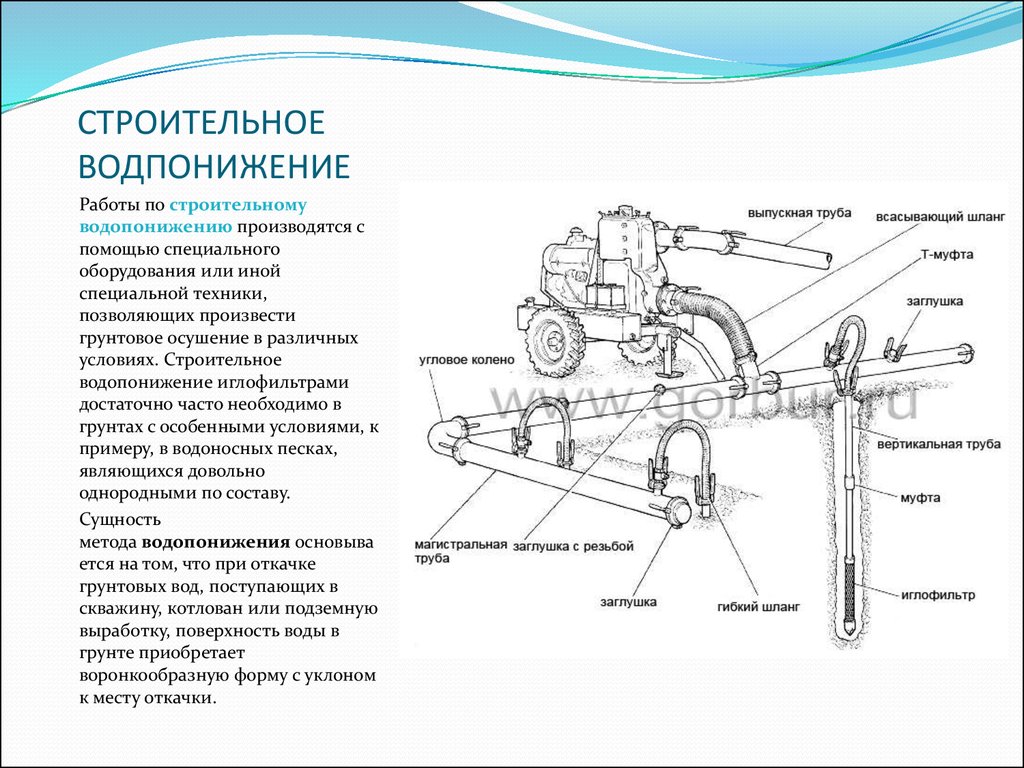

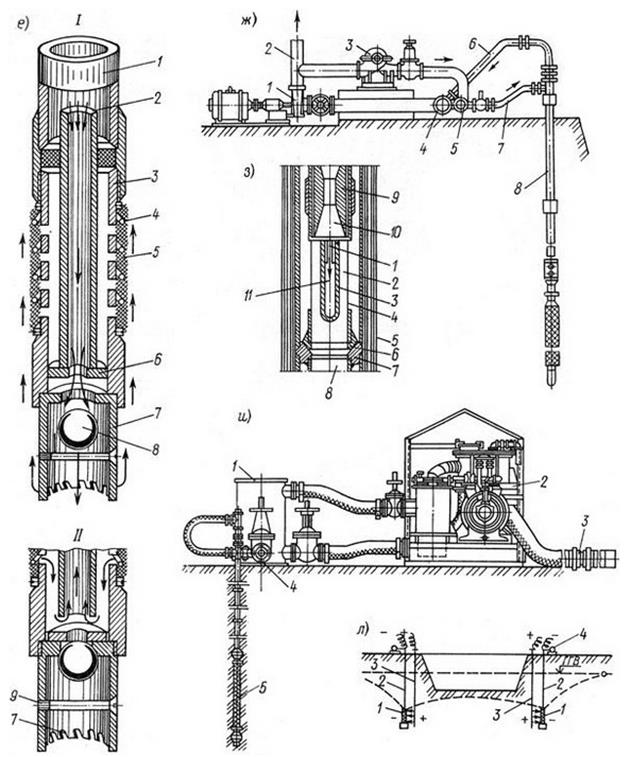

Струйные насосы высокого давления используются в процессе установки самонагнетательных скважин и установки труб, которые используются в одноразовых скважинных точках.

Струйный насос, наиболее часто используемый в системе иглофильтров, подает воду через водоструйные шланги со скоростью около 20 л/с и под давлением от 6 до 8 бар .

Стандартный пожарный шланг диаметром 63 мм обычно соединяется с гибкими струйными шлангами с помощью быстроразъемных штекерных и гнездовых соединителей. Для тяжелых условий эксплуатации, таких как перфоратор и бурение свай, часто используются другие, более мощные насосы и шланги.

Также прочтите: Что такое Grade Beam | Что такое Фонд Grade Beam | Процесс строительства наклонной балки | Преимущества и недостатки наклонной балки

Устьевая точка для неглубокого колодца

В хорошем состоянии вода может быть извлечена из неглубокой скважины с максимальной глубиной 25 дюймов . Колодец, который используется в неглубоком колодце, обычно не используется в качестве хорошего источника питьевой воды.

Неглубокий колодец часто подвергается таким опасностям, как загрязнение удобрениями и отходами животноводства, и иногда становится сухим колодцем. Если колодец должен использоваться в качестве источника питьевой воды, следует обратиться к их применимым местным нормам для колодцев и сантехники.

Чтобы убедиться, что вода безопасна для питья, необходимы регулярные проверки.

Также читайте: Ступенчатый фундамент | Фундамент дома на склоне | Как возвести фундамент на склоне

Применение системы скважин

На следующих строительных или проектных площадках можно использовать систему скважин,

• Гидропроекты
• Проекты водоснабжения
• Мелиоративные проекты
• Строительство каналов
• Конструкции тепловых электростанций с неглубоким фундаментом
• Строительство подземных резервуаров
• Строительство мостов
• Выемка фундамента под строительство
• Строительство подвала
• Прокладка глубоких канализационных линий
• Тоннельные работы
• Строительство метрополитенов

Преимущества системы иглофильтров

1. Ниже приведены уникальные преимущества системы иглофильтров, благодаря которым этот метод обычно предпочтительнее других методов обезвоживания;
2. Управление подземными водами:  Основной целью любой практики обезвоживания является  опускание уровня грунтовых вод  ниже рабочей платформы и поддержание пониженного уровня в течение  периода обезвоживания .
3. Область применения: Иглопробивная система обычно наиболее эффективна, чтобы покрыть большую площадь земли  , чем другие, поскольку эта система покрывает большую площадь с постоянной производительностью 100 м ³ /ч воды, воздуха или воды, а воздушная смесь нагнетается на напор 20 метров .
4. Критерии проектирования:  Система скважинных точек дает вам другой метод для принятия и выбора  наиболее эффективного метода  для вашей конкретной работы или участка.
5. Техническая информация: Обезвоживание обычно требуется на месте, когда земляные работы выходят за пределы уровня грунтовых вод. Для неглубоких выемок  (до 4 м) осушение иглофильтра часто является наиболее эффективным методом достижения адекватной депрессии в проницаемых грунтах . (например, песок, глинистый песок и т. д.)
6. Быстрое развертывание: Системы иглофильтров могут быть размещены на проектной площадке очень эффективно  и эффективно сократить время простоя строительного проекта.
7. За вычетом стоимости: Систему иглофильтра и оборудование для обезвоживания можно взять в аренду на короткий и длительный периоды, а также по отдельности для удовлетворения требований строителя к обезвоживанию.
8. Более эффективный:  На строительных объектах, где глубокий колодец  осушение не требуется, система осушения иглофильтра является эффективным и экономичным способом  снижения уровня грунтовых вод до требуемого уровня земляных работ.

Недостатки иглофильтра   Система

Ниже приведены некоторые недостатки иглофильтра:

1. Очень важно  продолжать закачку после ее начала до начала земляных работ. завершено. Если его остановить между ними, может оказаться трагическим .
2. В случае грунта, состоящего из плотной глины, гравия или валунов, иглофильтры устанавливаются в пробуренные скважины, что увеличивает стоимость установки .
3. Система осушения Wellpoint подходит для снижения уровня грунтовых вод на  5-6 метров только . Для более глубоких раскопок, где уровень грунтовых вод должен быть снижен на большую глубину, требуется кессонный метод для данного конкретного участка.

Краткое примечание

Иглу

A  Иглопробивная головка представляет собой кусок трубы с отверстиями, достаточно большими для проникновения воды, но и достаточно маленькими, чтобы удерживать водоносный пласт на месте. 9Затем скважина 0362 вбивается в землю, минуя почву и глину, пока не достигнет водоносного гравия и песка.

Типы фундамента колодца

• Круглый колодец: Чаще всего используется круглая форма, так как он обладает высокой конструкционной прочностью и удобен при проходке.
• Двойные D-образные колодцы:  Обычно используются для опор и устоев мостов, которые слишком длинные для размещения на круглом колодце диаметром 9 м.
• Двойные восьмиугольные колодцы:  Во многих отношениях они лучше двойных D-образных. Квадратные углы устранены, а напряжения изгиба значительно снижены.
• Двойные круглые колодцы: Это два независимых колодца, расположенных очень близко друг к другу и имеющих общую крышку колодца. скважины бурятся одновременно.
• Колодцы прямоугольные: Обычно используются для фундаментов мостов глубиной до 7-8 м. для больших фундаментов применяют колодцы двойного прямоугольного сечения.

Также прочтите: Что такое фонд | Какова цель предоставления фонда | Типы фундамента

Установка иглофильтра

Иглофильтры устанавливаются с использованием традиционных методов промывки, которые включают закачку воды под высоким давлением (подается струйным насосом и/или сжатым воздухом) через стальную установочную трубу, подвешенную на 360 ° Экскаватор . При использовании самоизливающихся иглопробивных скважин вода под высоким давлением подается непосредственно в стояк.

Колодцы для неглубокой скважины

При хороших условиях максимальная глубина забора воды в неглубокой скважине  составляет 25′ . Использование колодцев в неглубоком колодце обычно не является хорошим источником питьевой воды. Неглубокие колодцы  более подвержены загрязнению удобрениями, отходами животноводства и сухими  колодцами .

Иглофильтровая система

Иглоструйная система состоит в основном из  ряд близко расположенных водозаборных точек небольшого диаметра, соединенных через коллектор с всасывающей стороной соответствующего насоса. Техника иглофильтра — это насосная система, наиболее часто используемая при раскопках небольшой глубины, особенно при рытье траншей.

Как настроить план обезвоживания для раскопок?

🕑 Время считывания: 1 минута

Процедуры, используемые для планов водоотведения для земляных работ, включают выбор метода водоотведения, определение гидравлических параметров, определение производительности скважины и оценку количества скважин.

Рис.1: Обезвоживание котлованов

Содержание:

• Настройка плана обезвоживания для земляных работ
• 1. Выбор метода обезвоживания для земляных работ
  • Таблица-1: Выбор метод обезвоживания в зависимости от типа почвы и глубина выемки грунта
• 2. Определение гидравлических параметров
• 3. Определение производительности скважин
• 4. Расчет количества скважин

Составление плана водопонижения выемок

1. Выбор метода обезвоживания для земляных работ

Выбор метода обезвоживания является первым шагом в разработке плана обезвоживания. Таблицу 1 можно использовать для выбора подходящего метода обезвоживания в зависимости от типа почвы и глубины выемки грунта.
Различные типы систем обезвоживания котлованов показаны на Рис. 2–Рис. 6.

Таблица-1: Выбор метода обезвоживания в зависимости от типа почвы и глубины выемки грунта

Рис. 2: Система обезвоживания открытого отстойника

Рис. 3: Система осушения скважин

Рис. 4: Система электроосмоса осушения

Рис. 5: Система выемки глубоких скважин 903 63

Рис. 6: Глубокий Система земляных работ

2. Определение гидравлических параметров

Существует ряд гидравлических параметров, которые необходимо оценить на основе используемой формулы. Например, требуется оценивать коэффициент проницаемости только в том случае, если используется формула равновесия, такая как уравнение равновесия Тима.
Коэффициент проницаемости можно рассчитать с помощью испытаний на откачку, испытаний с падающим напором, испытаний с постоянным напором или эмпирической формулы. Наиболее приемлемым методом определения коэффициента проницаемости является эмпирическая формула и испытания на откачке.
Тесты с заполнением и постоянным напором нежелательны, потому что нарушение образцов не позволит полностью представить грунт на месте.
Если используется уравнение неравновесности, например, уравнение Тейса и Джейкоба, то необходимо рассчитать коэффициент пропускания и коэффициент накопления.
Коэффициент пропускания равен коэффициенту проницаемости, умноженному на толщину водоносного горизонта. Коэффициент хранения колеблется от 0,0005 до 0,001.

3. Определение дебита скважин

Оценка производительности скважины имеет большое значение, поскольку она является основой для проектирования и стоимости проведения процесса обезвоживания.
Разработана эмпирическая формула для оценки производительности скважины. Уравнение может быть выражено следующим образом:

Где: Q _w : Дебит скважины, м ³ /с
h _w : Уровень грунтовых вод, при котором грунтовые воды затекают в скважину, как показано на рисунке 1, м
r _w : Радиус скважины, м
k : Коэффициент проницаемости
Следует знать, что оценка h _w очень сложна, поэтому допустимо принять, что h _w равно уровню грунтовых вод в глубоком колодце при предварительной оценке.
