устройство масляного насоса, принцип работы, неисправности

Масляный насос является важнейшим элементом в системе смазки двигателя автомобиля. Основная задача — создание давления масла в системе смазки, благодаря чему становится возможным подать моторное масло к движущимся частям ДВС.

На разных авто масляный насос двигателя также может отличаться как по конструкции, так и по принципу работы. Далее мы рассмотрим, какие маслонасосы бывают и как они работают, а также основные неисправности данного механизма.

Содержание статьи

• Насос масляный: что нужно знать
• Особенности конструкции масляного насоса
• Неисправности масляного насоса
• Полезные советы
• Что в итоге

Насос масляный: что нужно знать

Итак, насосы масляные обычно представляют собой небольшое по размерам и простое в плане конструкции решение. При этом в случае возникновения сбоев и поломок двигатель автомобиля выйдет из строя очень быстро.

Сам насос  прокачивает масло, поступающее из картера, через маслоприемник, оснащенный сетчатым фильтром. Далее масло от насоса подается к масляному фильтру двигателя, после чего прокачивается дальше по каналам системы смазки.

Масляный насос приводится в движение от коленчатого вала через зубчатое зацепление, еще может быть использован ременной привод. В любом случае, работа маслонасоса синхронизирована с оборотами двигателя. Единственное исключение — на некоторых мощных ДВС с наддувом может стоять электрический масляный насос, который подает масло в турбину даже после остановки мотора для охлаждения турбокомпрессора.

Так вот, если насос создает слишком высокое давление,  через редукционный клапан, который представляет собой простой механизм с пружиной, избыточное давление сбрасывается и масло перекачивается назад в картер двигателя.

Обычно в устройстве системы смазки имеется только один насос. Опять же, исключением является система смазки с сухим картером, где может стоять 2 или даже 3 насоса. Еще добавим, что на высокофорсированных моторах также может стоять радиатор для дополнительного охлаждения масла. В таком случае ставится двухсекционный маслонасос, когда одна часть покачивает масло, а вторая нагнетает масло в радиатор охлаждения.

В целом, основной показатель нормальной работы маслонасоса — постоянное, стабильное и «ровное» давление масла в системе смазки, то есть не допускается снижение или повышение давления выше или ниже заданных пределов.

Особенности конструкции масляного насоса

Прежде всего, насос, который приводится от коленвала, может быть регулируемым и нерегулируемым. Прежде всего, нерегулируемый насос имеет производительность, которая может изменяться в зависимости от скорости вращения коленчатого вала. При этом такой насос всегда прокачивает одинаковое количество масла за один свой оборот.

С другой стороны, важно понимать, что двигатель нуждается в масле не пропорционально росту нагрузки. Это значит, что на высоких оборотах масляный насос может создавать избыточное давление. Именно по этой причине в систему дополнительно интегрирован редукционный клапан.

В свою очередь, регулируемый насос имеет систему регулировки производительности из расчета на единицу времени и с поправкой на рабочий цикл. Если просто, при высоком давлении снижается производительность, при этом в случае падения давления производительность увеличивается.

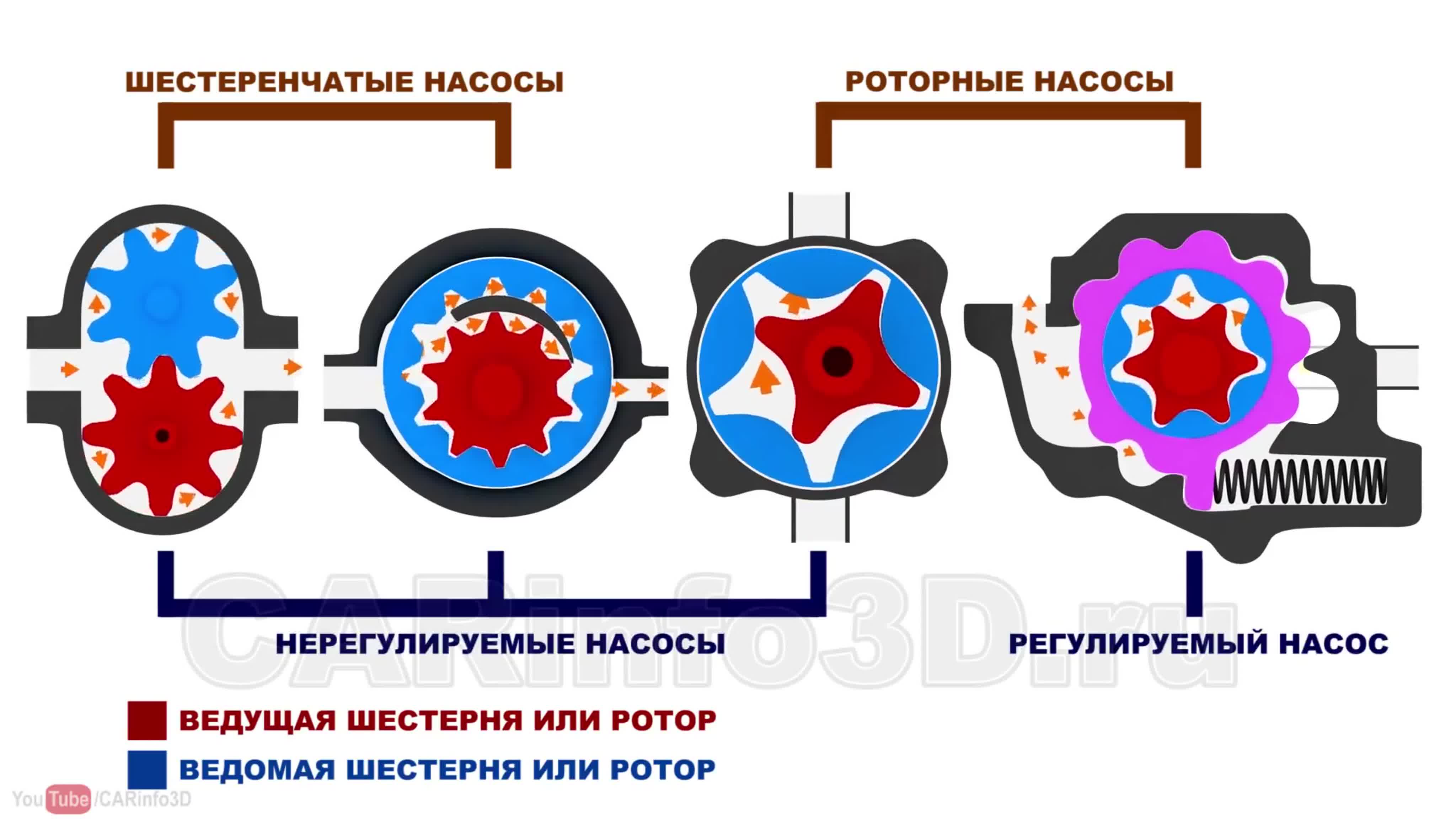

 Идем далее. Для перекачки моторного масла могут использоваться масляные насосы:

• шестеренный;
• роторный;
• шиберный;

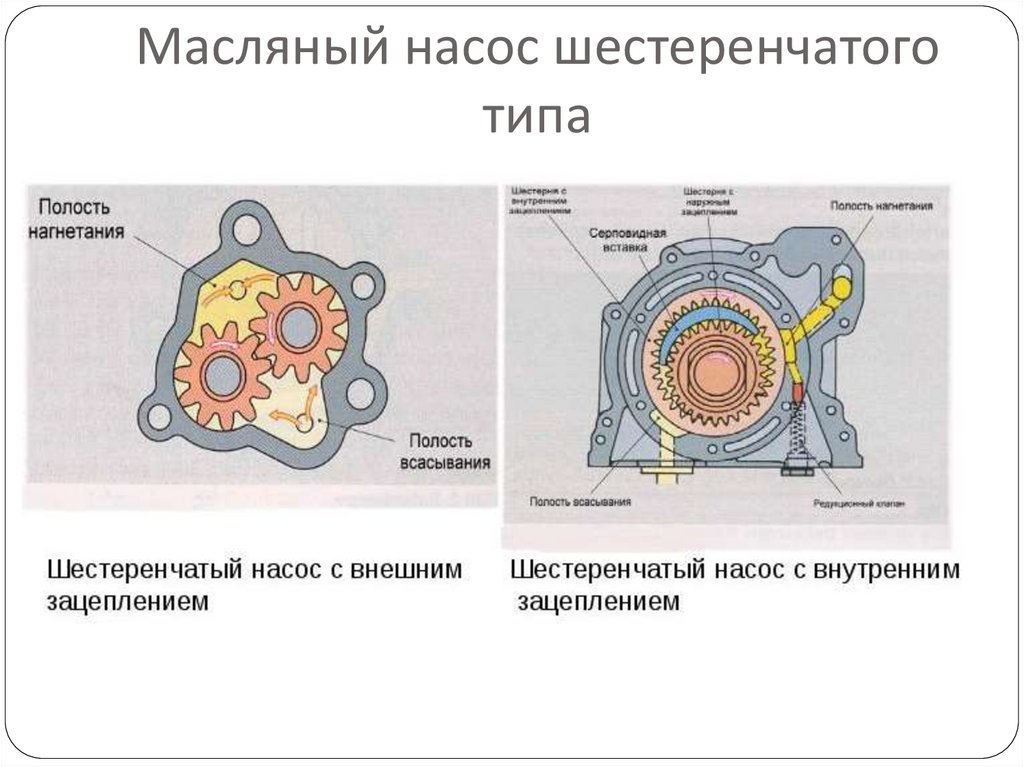

Шестеренные насосы с наружным зацеплением наиболее распространены, так как конструкция отличается простотой и надежностью. В основе лежит шестерня масляного насоса. Всего их две —  ведущая и ведомая, шестерни расположены рядом.

Фактически, привод масляного насоса соединен с ведущей шестерней,  тогда как ведущая шестерня приводит ведомую шестерню в движение. Моторное масло попадает в полость в корпусе насоса, далее шестерни «протягивают» смазку вдоль  стенок, после чего смазка поступает в выпускной канал. Так удается создать необходимо давление масла.

Также есть шестеренные насосы с внутренним зацеплением. Основная особенность – шестерня расположена внутри другой шестерни, тогда как прокачка масла происходит за счет того, что меняется объем так называемой серповидной полости.

• Роторный насос имеет пару роторов (ведущий и ведомый). Когда роторы вращаются, формируются полости и масло прокачивается к выпускному каналу. Такие насосы бывают регулируемыми, когда объем полостей может меняться, а также нерегулируемыми.

Также следует отметить и шиберный насос. По конструкции это решение имеет ротор, который вращается внутри статора, при этом происходит смещение центральной оси. Ротор имеет прорези, куда вставлены особые шиберные пластины. Эти пластины подвижны, при вращении формируют раздельные закрытые полости с возможностью изменения объема.

Это позволяет регулировать производительность за счет смещения наружного статора. Результат — оси статора и ротора приближаются и отдаляются друг от друга, что и меняет объемы полостей.

Как видно, все насосы достаточно просты, конструкция масляного насоса независимо от типа достаточно надежна. При этом только роторный тип нуждается в высокой точности подгонки деталей. Однако, как и любой другой узел, маслонасос также может выходить из строя. Давайте рассмотрим неполадки маслонасоса и основные причины.

Неисправности масляного насоса

Как правило, даже самый надежный масляной насос выйдет из строя намного раньше положенного срока, если в двигателе:

• недостаточно моторного масла;
• смазка загрязнена твердыми частицами;
• используется масло с недопустимой для данного двигателя вязкостью;

Фактически, кроме естественного износа и механических повреждений (например, от сильного удара по картеру ДВС), это и есть основные причины преждевременной поломки маслонасоса. Обычно в самом насосе изнашиваются и ломаются подвижные части, которые испытывают нагрузку.

Также выходят из строя валы шестерен, втулки, увеличиваются зазоры и т. д. Обычно к истиранию поверхностей приводит грязное моторное масло, наполненное твердыми частицами.

Также к повреждениям масляного насоса приводит активная коррозия. Например, если в масле эмульсия, антифриз попал в систему смазки, коррозии не избежать. При этом наличие ржавчины на деталях насоса указывает на необходимость его замены.

Еще одной причиной неполадок является загрязнение редукционного клапана и/или сетки маслозаборника. В этом случае «давление» масла скачет, мотор активно изнашивается, также страдает маслонасос. Чтобы решить проблему, нужно периодически чистить указанные элементы или выполнять их замену.

Итак, если суммировать, причины выхода из строя масляного насоса:

• естественный износ на больших пробегах;
• засорение масляного фильтра, когда открыт его перепускной клапан и нет фильтрации твердых частиц;
• критическое снижение уровня масла в двигателе по тем или иным причинам;
• забит фильтр маслоприемника, масло не прокачивается через него в должном объеме;
• залито масло с высокой вязкостью, масло потеряло свойства, то есть смазка сильно густеет;
• поломка редукционного клапана, его «залипание» по причине загрязнения;
• в систему смазки попала охлаждающая жидкость;

В любом случае, маслонасос нужно снимать, осматривать и дефектовать, промерять зазоры и т. д. В случае, когда зазоры в допусках, возможен ремонт масляного насоса. Если же насос изношен или сильно поврежден, его сразу меняют на новое устройство.

Полезные советы

Вполне очевидно, что даже такое надежное решение, как масляный насос, имеет ограниченный срок служб. Само собой, чтобы увеличить ресурс, необходимо учитывать рассмотренные выше причины поломок маслонасоса. Понимание причин позволяет избежать подобных неприятностей.

Первое, всегда нужно менять масло и масляный фильтр регулярно, а также следить за уровнем моторного масла и его состоянием. Если видно, что масло сильно почернело, изменилась его вязкость, а также возникают проблемы с давлением масла на разных режимах работы ДВС, следует проверить смазку, а также работоспособность маслонасоса двигателя.

При необходимости осмотра и замены масляного насоса следует в обязательном порядке также заменить моторное масло и фильтр масла, а также тщательно почистить картер двигателя, проверить состояние редукционного клапана и маслозаборника. Еще рекомендуется выполнить полную промывку системы смазки перед заливкой свежего масла.

Что в итоге

Как видно, масляный насос представляет собой простой и надежный механизм. Сам насос работает в масле, что защищает его от износа и коррозии. Получается, важно следить за состоянием смазки, что увеличивает срок службы всего ДВС в целом и маслонасоса в частности. Это в полной мере касается любых типов моторов и механических масляных насосов, которые на них установлены.

Рекомендуем также прочитать статью о том, что делать, если двигатель стал шумно работать. Из этой статьи вы узнаете о причинах, по которым ДВС может начать шуметь при работе, а также что делать в такой ситуации.

Напоследок отметим, что также важно периодически осуществлять чистку системы смазки двигателя, выполняя промывку масляной системы перед заменой моторного масла. Такой подход позволит увеличить срок службы самого смазочного материала и силовой установки.

Именно от масла во много зависит не  только эффективность работы ДВС, но и общий ресурс двигателя, его механизмов, деталей и узлов. При этом маслонасос системы смазки двигателя также не является исключением.

Принцип работы масляного насоса

Масляный насос предназначен для создания оптимального давления в системе смазки двигателя внутреннего сгорания, нуждающейся в постоянной циркуляции масла. Устройство приводит в движение распределительный или коленчатый вал с помощью вала привода.

• Виды маслонасосов двигателей внутреннего сгорания
• Назначение масляного насоса
• Устройство и принцип работы
• Конструктивные особенности масляных насосов роторного типа
• Признаки неисправности масляного насоса
• Преимущества масляных насосов с возможностью регулирования
• Особенности ремонта и замены
• Виды масляных насосов
• Устройство роторного типа
• Конструктивные типы и исполнения насосов

Виды маслонасосов двигателей внутреннего сгорания

Большое разнообразие моделей автомобилей с двигателями внутреннего сгорания, их рабочих параметров и типов моторов обуславливают отличия в конструкции масляных насосов.

По типу управления все модификации разделяются на регулируемые и нерегулируемые.

• У регулируемых маслонасосов можно изменять производительность для получения оптимального давления масла в системе.
• При использовании нерегулируемых маслонасосов коррекция параметров осуществляется при помощи редукционных клапанов.

По типу конструкции масляные насосы двигателей внутреннего сгорания разделяются на шестеренные и роторные. Во втором случае транспортировка масла по системе и создание определенного давления осуществляется при помощи роторных лопастей, а в шестеренных конструкциях аналогичные функции выполняются шестеренками.

Шестеренные модели масляных насосов, в свою очередь, разделяются на конструкции с внешним и внутренним зацеплением.

• Шестеренные маслонасосы с внешним зацеплением имеет шестерни, расположенные рядом друг с другом.
• В моделях с внутренним зацеплением меньшая шестерня размещается внутри большей. Это позволяет уменьшить габариты конструкции без снижения эксплуатационных параметров.

Назначение масляного насоса

Для большинства деталей двигателя статичной смазки недостаточно – они требуют регулярного поступления свежих порций смазочного материала, предварительно охлажденных и отфильтрованных от продуктов износа. Поэтому важно обеспечить циркуляцию масла в системе, создав определенное давление в магистралях. Именно эта задача и возложена на масляный насос.

Маслонасос создает разрежение в системе, засасывая смазочный материал из поддона картера через маслоприемник.

В процессе движения по этой линии масло фильтруется через последовательный полноточный фильтр, реже – через неполноточный элемент.

Прошедшее через насос масло поступает в главную магистраль, а оттуда распределяется по каналам и подается к потребителям в соответствии с условиями их работы. Так, подшипники коленчатого и распределительного валов получают масло под максимальным давлением, шестерни ГРМ, клапанный механизм и часть зеркала цилиндров смазываются разбрызгиванием, а к штангам, толкателям, кулачкам масло поступает уже самотеком.

Устройство и принцип работы

Масляный насос приводится в действие крутящим моментом, поступающим от распределительного вала через зубчатую передачу или шкив. Существуют также автономные схемы привода насоса, использующие электродвигатель, однако они не получили широкого распространения.

Конструктивно насос представлен герметичным металлическим корпусом, в котором расположена одна пара или две пары шестерен. В паре шестерен одно из зубчатых колес является ведущим, то есть соединено шпонкой с валом привода, а второе вращается свободно. При проектировании и изготовлении масляных насосов основным требованием, предъявляемым к конструкции, является минимальный зазор между зубцами взаимодействующих шестерен, а также между зубцами каждой шестерни и корпусом. Это необходимо для обеспечения максимального КПД прибора.

Транспортировка смазочного материала осуществляется во впадинах, образующихся между зубьями взаимодействующих шестерен при их вращении. Таким образом, шестерни «выдавливают» масло в главный канал непрерывным потоком, формируя требуемое давление, регулировка которого возложена на редукционный клапан.

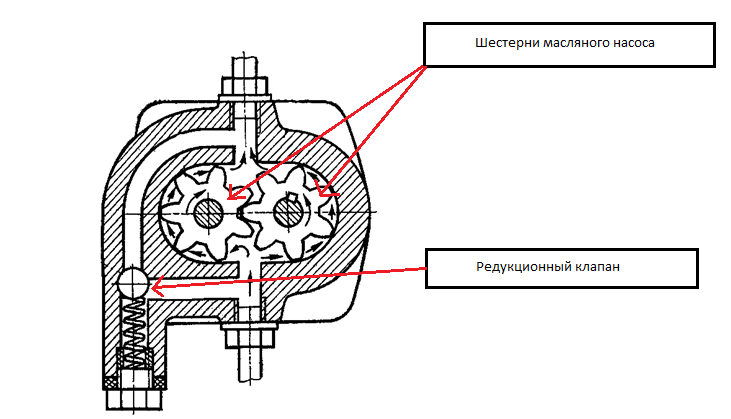

Редукционный клапан чаще всего располагается в корпусе масляного насоса и необходим для предохранения системы смазки от избыточных давлений, особо опасных во время пуска холодного ДВС, когда вязкость смазочного материала велика. Клапан располагают в канале, противоположные края которого соединены с камерами нагнетания и всасывания масляного насоса. Когда давление в норме, канал перекрыт поршнем или шариком, который поджимается пружиной. Сжатие пружины регулируют масляной пробкой, задавая тем самым давление в системе. При превышении порогового значения, поршень или шарик отходит от седла, открывая канал и выпуская часть нагнетаемого в главную магистраль масла обратно в камеру всасывания.

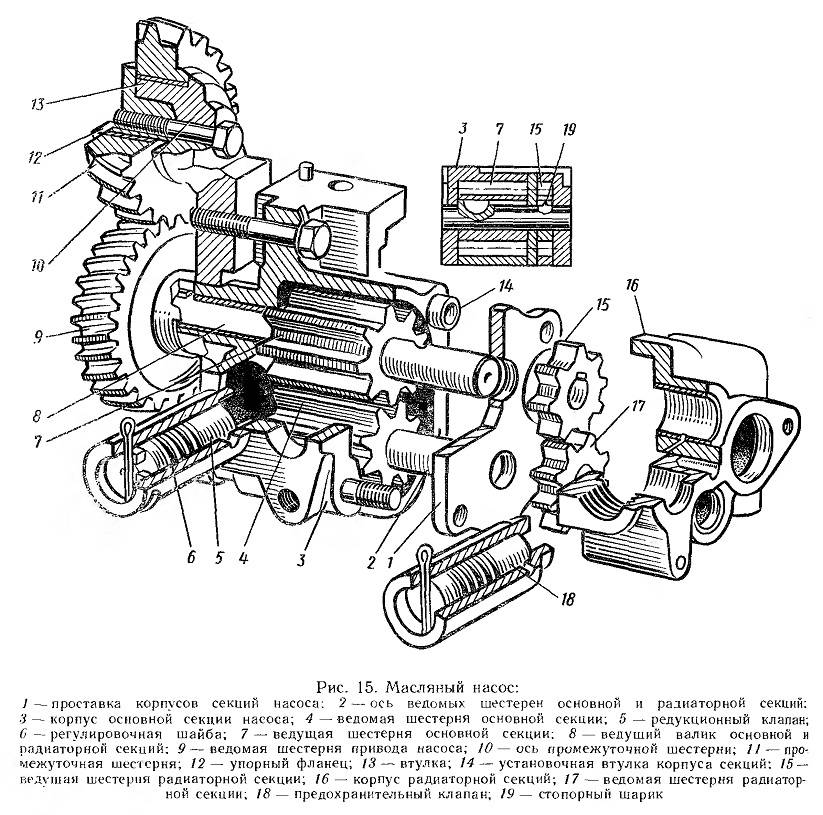

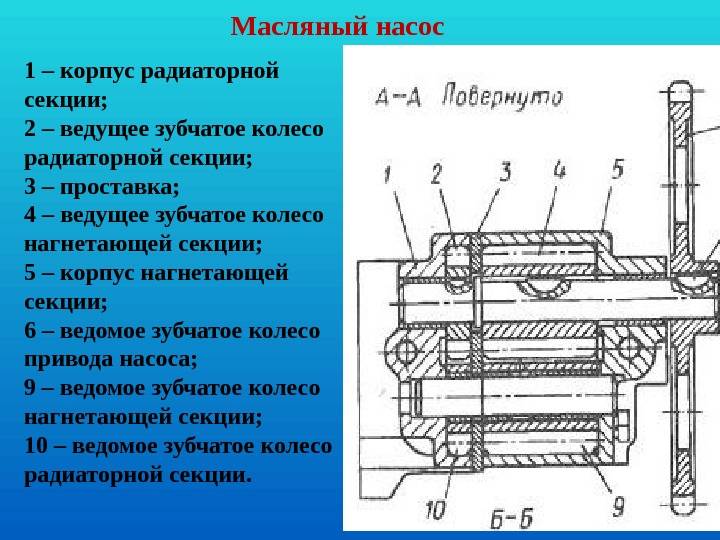

Современные масляные насосы делят на одно- и двухсекционные. Отличие двухсекционной системы от описанной выше конструкции заключается в наличии дополнительной секции корпуса, шестерни которой отвечают за подачу масла в масляный радиатор для его охлаждения, обычно – с последующим сливом в поддон. Классическим примером такого устройства служат насосы двигателей грузовых автомобилей марок ЗИЛ и ЯМЗ.

Конструктивные особенности масляных насосов роторного типа

Как правило, масляный насос роторного типа состоит из небольшого количества деталей, среди которых:

1. всасывающая и нагнетательная полости;
2. внешний и внутренний роторы;
3. вал привода.

Работа масляного насоса с роторами строится на взаимодействии двух роторов. В нерегулируемых конструкциях масло, которое засасывается внутрь, передается в систему роторными лопастями. Если давление становится избыточным, открывается редукционный клапан и лишнее масло сбрасывается.

Регулируемыми их делает наличие подвижного статора. У него есть специальная регулировочная пружинка, подкручивая или скручивая которую можно изменять объем камеры с роторами, за счет чего изменяется и общее давление в системе. Благодаря статору удается добиться стабильного давления в смазочной системе независимо от того, с какой интенсивностью вращается коленвал.

Устройство масляного насоса с возможностью регулировки также сложностью не отличается, но позволяет добиться гораздо большей эффективности работы смазочной системы.

Достоинства регулируемых масляных насосов

Сегодня регулируемые масляные насосы считаются гораздо более приемлемыми, чем нерегулируемые, ведь отличаются рядом весомых преимуществ, среди которых:

• примерно на треть меньшая отбираемая у двигателя мощность;
• меньший износ масла за счет снижения частоты и числа оборотов;
• масло меньше вспенивается.

То есть, регулируемый масляный насос позволяет обеспечить более ровную циркуляцию масла и больший промежуток между его заменами, что и делает его более предпочтительным оборудованием.

Признаки неисправности масляного насоса

Как и любая другая система с подвижными частями, масляной насос может выйти из строя.

О неисправностях в масляной системе будет сигнализировать лампа масла давления.

Причинами этого могут стать различные факторы, среди которых:

• снижение уровня масла в картере;
• поломка приборов, контролирующих давление;
• применение некачественного или неприспособленного для данного насоса масла;
• засорение масляного фильтра;
• поломка предохранительного или смазочного клапана;
• засорение самого масляного насоса и прочие проблемы.

Признаками проблем со смазочной системой становятся:

1. снижение давления масла;
2. увеличение его расхода.

Об этом обязательно просигнализирует контрольная лампа на приборной панели.

Следует отметить, что при снижении давления масла необходимо сразу прекратить использование автомобиля и заняться выяснением причин проблемы.

Преимущества масляных насосов с возможностью регулирования

Использование регулируемых маслонасосов более предпочтительно, поскольку такие модели дают ряд заметных преимуществ:

• снижение доли мощности, отбираемой у двигателя (примерно на 33%),
• снижение интенсивности отработки масла благодаря уменьшению количества оборотов, снижению частоты,
• снижение вспенивания масла.

Регулируемый масляный насос дает возможность получить равномерную циркуляцию масла в системе смазки и увеличить срок его службы (реже требуется замена), что дает заметную экономическую выгоду.

Особенности ремонта и замены

Ремонт масляного насоса может заключаться в замене рабочей пары (что не всегда целесообразно), замене редукционного клапана и РТИ, постановке втулок в изношенные посадочные отверстия.

В ряде случаев возможно восстановление шестерен путем наплавки с последующей слесарной обработкой. Поддаются ремонту и нарушенные резьбовые соединения – их растачивают либо снабжают резьбовыми втулками.

Однако куда чаще масляный насос заменяется в сборе. Это связано с относительно невысокой стоимостью детали, а также большой трудоемкостью работ по восстановлению изношенных элементов. В таком случае процесс сводится к демонтажу изношенного маслонасоса и установке нового с герметичным подключением к прочим элементам системы смазки.

Виды масляных насосов

По конструкционным особенностям они могут быть:

1. Роторного типа (масло передаётся лопастями роторов).
2. Шестеренного типа (масло передаётся посредством шестерёнок).

Последние, в свою очередь, по конструкции делятся на два вида: с наружным зацеплением (две шестерни находятся около друг друга), и с внутренним зацеплением (одна шестерня находится в другой). Если производительность таких насосов одинаковая, габаритные размеры у шестерённого насоса внутреннего зацепления меньше, чем у насосов с наружным зацеплением шестерёнок, вследствие нахождения шестерёнок одной в другой.

Устройство роторного типа

1. всасывающая полость
2. масло
3. внешний ротор
4. нагнетательная полость
5. приводной вал
6. внутренний ротор

Конструкция масляного насоса роторного типа представляет собой ведущий (внутренний) и ведомый (внешний) роторы, помещённые в корпусе.

В нерегулируемом роторном насосе масло, всасываемое насосом, нагнетается в систему, переносясь через лопасти роторов. При превышении давления так же автоматически срабатывает редукционный клапан.

В отличие от нерегулируемого, в регулируемом насосе роторного типа присутствует подвижный статор, снабжённый регулировочной пружиной для обеспечения постоянного давления, независимо от частоты вращения коленчатого вала. Этот подвижный статор контролирует постоянство давления, изменяя объём полости между внутренним и внешним роторами, поворачивая статор в нужном направлении.

Преимуществами регулируемого масляного насоса перед нерегулируемым типом являются:

Конструктивные типы и исполнения насосов

Масляные насосы по их конструкциям и внешнему виду очень разнообразны. Принцип насоса, вид привода, а также исполнение корпуса являются наиболее часто встречающимися отличиями.

В зависимости от цели применения, места встраивания и мощности используются масляные насосы, работающие по различным принципам.

Наиболее часто встречающиеся конструкции насосов следующие:

• Зубчатые насосы
• Шестеренные насосы
• Роторные насосы

Зубчатые насосы

В зубчатых насосах транспортировка масла осуществляется между зубьями и стенкой посредством вращательных движений двух зубчатых колес. Сцепление пары зубчатых колес препятствует вытеканию масла обратно в картер. Таким образом, с одной стороны образуется зона повышенного давления, в то время как со стороны впуска появляется зона пониженного давления.

Шестеренный насос

В шестеренном насосе к внутреннему колесу эксцентрично расположено внешнее зубчатое колесо, находящееся в корпусе насоса. Как и в обыкновенном зубчатом насосе, масло транспортируется в промежуточные пространства между зубьями. При продолжающемся вращении насоса с одной стороны, в которой зубья движутся по направлению друг от друга, образуется зона пониженного давления. Это всасывающая сторона насоса. А в месте, где зубья снова сцепляются друг с другом, создается повышенное давление. Здесь имеет место выталкивание масла под давлением. Преимущество шестеренчатых насосов по отношению к обыкновенным зубчатым заключается в более высокой мощности насоса, особенно при малой частоте вращения.

Роторный насос

Роторный насос состоит из наружного ротора с внутренними зубьями и из внутреннего ротора с наружными зубьями. Наружный ротор обкатывается поверх зубьев внутреннего ротора и, таким образом, вращается в корпусе насоса. Внутренний ротор имеет на один зуб меньше, нежели наружный ротор, так что при вращении осуществляется транспортировка жидкости из одного промежутка между зубьями наружного ротора в следующий. При вращательном движении пространства со стороны всасывания увеличиваются, в то время как со стороны нагнетания они уменьшаются. Такая конструкция способна при большом потоке транспортируемого материала производить высокое давление.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Масляный насос с переменной производительностью

Масляные насосы — Увеличьте объем, чтобы поддерживать двигатель в тонусе

Правильные масляные насосы и системы Поддерживайте ваши двигатели в гармонии

В этом месяце мы рассмотрим компонент, который можно рассмотреть сердце вашего двигателя, масляный насос. Будь то мокрый картер, сухой картер, кривошипный привод, привод от вала и т. д., он отвечает за подачу необходимого масла, без которого не может работать ни один двигатель. Технология масляных насосов существует уже давно, но все еще существует множество доступных типов и различных систем подачи, а также некоторые новые технологии в разработке для удовлетворения различных потребностей.

Масляный насос с мокрым картером, приводимый в действие распределительным валом.

Системы с мокрым картером

Знакомые системы с мокрым картером используются в большинстве дорожных транспортных средств, а также во многих гоночных двигателях. Конструкции с мокрым поддоном удерживают масло в области поддона картера. Поддон — это самая нижняя часть поддона, и он может быть расположен сзади, спереди или даже в центре поддона, в зависимости от типа двигателя и конфигурации шасси, для которых он должен обеспечивать зазор и при этом удерживать его. достаточное количество масла для правильной смазки двигателя. Заборник для насоса расположен в районе поддона и погружен в масло, чтобы обеспечить постоянный поток к масляному насосу.

Когда масло прокачивается через двигатель и достигает области клапанного механизма, оно стекает обратно в поддон через различные отверстия и каналы, расположенные в блоке и головках цилиндров, для поддержания непрерывного процесса циркуляции во время работы двигателя. Существует также определенное количество разбрызгивания масла, которое обеспечивает правильную смазку и охлаждение движущихся частей во время работы.

Комплект масляного насоса и поддона Mercedes-Benz с цепным приводом.

В современных двигателях используются два типа насосов: двухступенчатые и шестеренчато-роторные (также называемые героторными насосами) для систем с мокрым картером. Двойной шестеренчатый насос обычно устанавливается внутри масляного поддона двигателя (в некоторых случаях используется насос, установленный снаружи, или насос, который размещается внутри крышки привода ГРМ) и использует зацепляющиеся шестерни для перекачки масла. Эти насосы обычно приводятся в действие валом, который соединяется с распределительным валом или распределительным валом, и в этой конфигурации насос работает на половине частоты вращения двигателя. Одна шестерня приводится в движение соединительным валом, а другая шестерня расположена на неподвижной шпильке в корпусе насоса и приводится в движение шестерней, установленной на валу. Эти шестерни вращаются в противоположных направлениях, что улавливает масло между зубьями шестерен и выталкивает его снаружи каждой шестерни, всасывая масло из маслоприемника в поддоне и перемещая его вверх в двигатель.

Героторные насосы также имеют две шестерни, но вместо зацепления друг с другом одна шестерня установлена ​​внутри другой. Во время работы внутренняя шестерня вращается внутри внешней, что приводит к ее работе примерно на 75%-80% от

. Это масляный насос для двигателя 3,6 л GM 2004 года выпуска. В современных двигателях используются два типа насосов: двухступенчатые и шестеренчато-роторные (также называемые героторными насосами) для систем с мокрым картером.

скорость внутренней шестерни. Это создает всасывание, которое всасывает масло из подборщика и толкает его в двигатель. Героторные насосы могут располагаться внутри масляного поддона или устанавливаться снаружи. Они также могут иметь привод от вала, как сдвоенная шестерня, но во многих приложениях, в которых используются эти насосы, например, в модульных двигателях GM LS и Ford, они приводятся в движение кривошипом.

Преимуществами системы с мокрым картером являются простота, экономичность, простота установки и многочисленные варианты послепродажного обслуживания в отношении повышения производительности. К недостаткам можно отнести проблемы с ветром и кавитацией, однако производители вторичного рынка приложили немало усилий, чтобы предоставить продукты, решающие эти проблемы. Хотя ни один из этих факторов не должен вызывать большого беспокойства у «Бьюика» вашего деда, когда мы вступаем в область производительности, когда мощность двигателя и обороты существенно увеличиваются, их необходимо учитывать.

Парусность может влиять на работу двигателя и работу масляного насоса несколькими способами. При высоких оборотах коленчатый вал отбрасывает часть масла, вытекающего из двигателя, обратно в поддон на блок и стенки цилиндра, заставляя его поглощать тепло и повышая температуру масла. Пока его разбрасывают. масло может стать аэрированным, и образовавшиеся пузырьки воздуха могут снизить его способность рассеивать тепло, что еще больше повлияет на температуру масла. Аэрация масла заставляет насос работать с большей нагрузкой, пытаясь его переместить. Вдобавок ко всему этому в поддоне создается густой туман из воздуха и масла, который создает сопротивление коленчатому валу, когда он пытается прокрутиться через него, и вызывает потерю мощности.

Производители кастрюль проявили творческий подход в борьбе с ветром. Доступны масляные поддоны с такими функциями, как дополнительные перегородки (у некоторых есть перегородки люка, которые также помогают удерживать масло в концентрированной области вокруг подборщика), сетчатые или жалюзийные лотки, которые помогают несколько изолировать кривошип от масла в поддоне и кривошипе. скребки, помогающие контролировать количество масла, сбрасываемого с коленчатого вала и шатунов.

Это маслобаки Corvette LT4. Эти поддоны также включают нагреватель для подогрева масла для более быстрого прогрева. Эти поддоны даже включают щуп.

Еще одна вещь, которую следует сделать, это проверить уровень масла — слишком много масла в поддоне может вызвать проблемы с ветром. Некоторые гонщики строго контролируют количество масла, которое они заливают в двигатель, и будут использовать аккумулирующий баллон в качестве дополнительной страховки от потери давления, добавляя дополнительное масло, если это необходимо. Если вы установили другие элементы, такие как, например, масляный радиатор или выносные фильтры, следует учитывать дополнительную емкость, необходимую для заполнения компонента и линий, чтобы убедиться, что у вас есть правильное количество масла, необходимое двигателю.

Существуют и другие факторы, влияющие на достижение наилучшего баланса эксплуатационной емкости масла. Примером этого могут служить ходовые кривошипы: противовесы больше и поэтому проникают глубже в масляный поддон. Потраченное дополнительное время на определение точного количества масла, необходимого вашему двигателю, того стоит.

Второй областью, которую необходимо решить, является кавитация масляного насоса. Это явление не так распространено с насосом героторного типа, как с насосом с двумя шестернями, но все же может

Насос героторного типа с шестернями, который также имеет переменный рабочий объем. Эти типы насосов перекачивают ровно столько масла, сколько необходимо.

происходят на высоких оборотах. Кавитация возникает, когда насос вращается быстрее, чем масло может втекать в него и выходить из него. Когда это происходит, на шестернях образуются маленькие пузырьки, которые аэрируют масло, и когда эти пузырьки взрываются, они могут вызвать эрозию внутренних поверхностей насоса в сочетании с тем фактом, что насос не перемещает столько масла, сколько должен, и может вызвать потеря давления.

Производители добились больших успехов в разработке продуктов для уменьшения кавитации, проблем с потоком и аэрацией в высокопроизводительных приложениях. Melling предлагает насос Shark Tooth для небольших блоков Chevrolet, который имеет винтовые асимметричные шестерни для улучшения потока масла, а также представил высокопроизводительные насосы для модульных двигателей Ford и новый насос более низкого давления для решения проблем в блоках LS вторичного рынка, в которых используется приоритетное основное смазывание.

Компания Schumann Sales & Service предлагает несколько серий насосов с различными модификациями и усовершенствованиями, отвечающими потребностям определенного объема, давления и рабочих характеристик различных двигателей, а также запатентованной технологии ER-Vac.

Pro/Cam предлагает комплекты, включающие высокопроизводительные насосы и датчики, а также масляные поддоны, чтобы обеспечить полностью согласованные компоненты для высокопроизводительных и соревновательных приложений.

У Milodon и Moroso есть высокопроизводительные насосы, обладающие всеми характеристиками, необходимыми для работы с высокопроизводительными конфигурациями для различных марок двигателей. Современные масляные насосы включают в себя такие функции, как антикавитационные канавки, увеличенные всасывающие отверстия, конструкция корпуса, регулируемые настройки давления и многие другие, разработанные для того, чтобы системы с мокрым картером выполняли задачу обеспечения надлежащей смазки высокопроизводительных двигателей в экстремальных условиях эксплуатации.

Большинство насосов с мокрым картером для высокопроизводительных двигателей также доступны в алюминиевом корпусе, что может обеспечить дополнительные преимущества с точки зрения более крупных монтажных приливов для предотвращения поломки и увеличения площади впуска из-за отсутствия необходимости использования отдельного всасывающего устройства, прижатого к насосу/прикрученного болтами.

Несколько советов по установке водоотливного насоса

• Всегда дважды проверяйте высоту всасывающего устройства до дна поддона: от 1/4 дюйма до 1/2 дюйма — это диапазон, в котором вы хотите находиться, но никогда не превышайте его. чем 1/2″ на этом расстоянии.

Это масляный насос Шумана Chevy LS с измененным впускным отверстием.

• При установке промежуточного вала в Chevrolet всегда используйте тот, у которого прорезь и хвостовик совмещены по часовой стрелке на 90 градусов друг от друга. Основное назначение промежуточного вала — передача энергии вращения от конца распределителя к приводному валу масляных насосов. Эти два компонента устанавливаются отдельно и на расстоянии друг от друга, что приводит к смещению осевых линий вала. Вторичная цель промежуточного вала — обеспечить несоосность этих компонентов. При неправильном тактировании это создаст значительное застревание в промежуточном валу из-за несоосности между распределителем и валом масляного насоса, что может привести к поломке в этой области.

• Еще ​​одно место, на которое следует обратить внимание, — это уплотнительные поверхности между основной крышкой и корпусом насоса. Обе обработанные поверхности должны быть идеально плоскими для герметизации друг друга, но иногда могут быть дефекты, которые допускают утечку давления. Доступны медные прокладки, которые решат эту проблему, если вы обнаружите несоосность, которую нельзя исправить с минимальными усилиями.

Системы с сухим картером

Системы с сухим картером отличаются от систем с мокрым картером тем, что масло содержится в отдельном резервуаре вне двигателя, а не в масляном поддоне. Есть как минимум два насоса с сухим картером, один из которых всасывает масло из поддона картера и направляет его в бак, а другой перекачивает масло из бака обратно в двигатель. К насосу можно добавить дополнительные ступени, чтобы удалить масло из нескольких мест двигателя и перекачать его в масляный бак. Такая конструкция позволяет автомобилю работать с минимальным количеством масла, реально содержащегося в двигателе.

При таком типе системы общая вместимость может быть значительно увеличена, поскольку внешний бак может вмещать гораздо больший объем, чем масляный поддон. Это также позволяет более точно регулировать давление масла, а насос можно установить с любой стороны двигателя, чтобы учесть любые проблемы с зазором.

Недостатками сухого картера являются повышенный вес, стоимость и сложность установки. Тем не менее, он может обеспечить большие преимущества с точки зрения производительности. Поскольку в поддоне нет масла, коленчатый вал может свободно вращаться без каких-либо паразитных потерь. Повороты, торможение и ускорение не влияют на него так же, как с мокрым поддоном, потому что масло не плещется в поддоне, чтобы не попасть на кривошип или не открыть датчик насоса.

Поскольку поддон не обязательно должен содержать масло, его можно уменьшить в размерах, что позволяет установить двигатель ниже на шасси и помогает сбалансировать центр тяжести. Сухой картер также помогает повысить мощность за счет создания дополнительного разрежения в картере, что способствует лучшему уплотнению колец.

Какой бы тип системы смазки ни был лучшим для ваших двигателей, современные компоненты могут предоставить вам и вашим клиентам лучший контроль жизненной крови (масла), протекающей через нее, уделяя ей лишь немного внимания.
