Проверка интегральных регуляторов напряжения (ИРН)

Для проверки работоспособности ИРН 112А и 112Б нужен источник постоянного тока, позволяющий получать напряжение 12 и 16 В, и контрольная лампочка мощностью не более 1,5 Вт. В качестве источников тока можно использовать аккумуляторные батареи, но лучше регулируемый источник (пульсация не более 0,3 В).

Для проверки регуляторов Я112Б собирают схему по рисунку в:

«—» аккумуляторной батареи соединяют с теплоотводом ИРН,
«+» через переключатель напряжений S с клеммой «Б» или с клеммой «В» (для регуляторов Я112А)
клемму «Ш» обоих типов регуляторов соединяют через контрольную лампу «+» 12-вольтного источника напряжения

При проверке Я112В надо дополнительно соединить выводы «Б» и «В».

Если регулятор исправен, то при установке переключателя напряжения S в положение 12 В лампочка горит (выходной транзистор открыт), а в положении переключателя на 16 В — гаснет. Если в обоих случаях лампочка не горит то в выходной цепи регулятора обрыв, а если горит, пробит выходной транзистор.

При регулируемом источнике питания можно замерить напряжение, поддерживаемое ИРН. Показания вольтметра снимают при повышении напряжения источника от 12 В вверх в момент погасания лампы или при его понижении начиная с 15… 16 В в момент загорания лампы.

Проверка ИРН Я120 производится по схеме (рисунок в), но при этом используются аккумуляторные батареи на 24…32 В и контрольная лампочка на соответствующее напряжение. «+» батареи надо соединять с клеммой «В», а лампочку — с клеммой «Ш» и «+» батареи 24 В.

Чтобы убедиться, обеспечивает ли ИРН нормальное возбуждение генератора, надо измерить падение напряжения между клеммами «Ш» и «М». Величину падения напряжения в регуляторе можно проверить по схеме, приведенной на рисунке г. К клемме «Б» («В») и «—» (корпус) подключают соответственно «+» и «—» аккумуляторной батареи 12 В (для Я120 нужна батарея 24 В). Клемму «Ш» ИРН соединяют через реостат (начальное сопротивление не менее 4 Ом) и амперметр с клеммой «+» батареи. Между клеммой «Ш» и теплоотводом регулятора устанавливают вольтметр класса не ниже 1 со шкалой 3 В. Реостатом устанавливают ток 3 А, соответствующий максимальному току возбуждения, и вольтметром замеряют падение напряжения, которое должно находиться в пределах 1,1…1,7 В.

Падение напряжения в ИРН легко проверить на собранной установке:

на генераторной установке 13.3701 надо снять защитную крышку ИРН, соединить отрезком провода выводные клеммы «В» и «Д» генератора
включить «массу» аккумуляторной батареи на тракторе (или подключить батарею плюсовой клеммой к клемме «В», а минусовой— к корпусу генератора)
подключить вольтметр между клеммой «Ш» и теплоотводом, снять падение напряжения по показаниям вольтметра

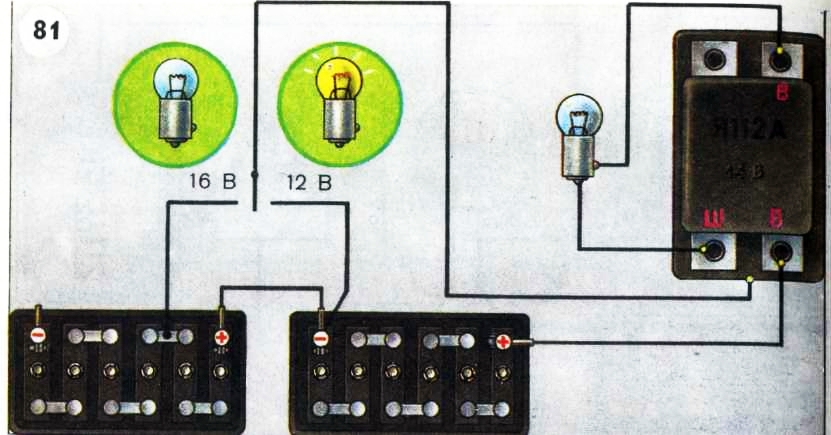

Рис. Схемы проверки:
в-работоспособности ИРН ; г- падения напряжения в ИРН

Posted in Аккумулятор, генератор, стартерTagged Регулятор

Доработка реле-регулятора Я112А (зима-лето) | Мастер Винтик. Всё своими руками!

Вы здесь:

Главная » Радиосхемы » Автолюбителю » Доработка реле-регулятора Я112А (зима-лето)

Добавил: Chip,Дата: 19 Дек 2021

Рубрика: [ Автолюбителю, Все записи ]

На зарядку аккумулятора как-то не жаловался — имел в наличии два реле-регулятора: один на зиму, который выдавал напряжение побольше и один на лето — тот что выдавал поменьше. Захотелось сделать один — универсальный. Взялся добавить «летнему» регулятору второй повышенный уровень напряжения — переключатель «зима-лето».

За примером далеко идти не пришлось. «Тракторный» реле-регулятор Я112Б имеет такую возможность за счёт дополнительного резистора и вывода от него идущего на переключатель «зима-лето».

Принципиальная схема Я112Б

Схема включения регулятора напряжения Я112А

Схема проверки регуляторов напряжения Я112А и Я112Б

С помощью переменного сопротивления R регулируем напряжение от 12 до 16В. До ~14В лампочка должна гореть, после потухнуть. Узнаём исправен ли регулятор напряжения и на какое напряжение он настроен. Сопротивление резистора зависит от мощности подключенной лампочки. Лучше использовать регулируемый БП уже со встроенным вольтметром.

Схема регулятора напряжения Я112А

Существует несколько модификаций схем регуляторов напряжения.

Итак, берётся схема Я112А и добавляются недостающие элементы (конденсатор С1 по необходимости — в принципиальной схеме регулятора (нижняя схема) его нет, а на плате данной модификации он присутствует).

Последовательно с резистором включил светодиод. Без светодиода разница между летним и зимнем напряжением около 1 Вольта (что мне многовато показалось для моего экземпляра РР). Со светодиодом зимнее напряжение превышает летнее примерно на 0,7 Вольта, да и как индикация включения кнопки светодиодик действует.

Процесс изготовления в железе шел следующим образом:

Два испытуемых регулятора. Слева — зимний, справа — летний.

«Летний» в процессе подборки сопротивления и тестирования:

Припаяны провода и кнопка с резистором и светодиодом под термоусадкой:

Все собираем.

Испытания на авто, кнопочка закреплена на плюсовом проводе.

Удачи!

P.S. Нашлось неожиданное применение — когда требуется «прикурить» чужое авто, то нажимаю на кнопку. Процесс идёт быстрее без всякой подгазовки 🙂

По материалам сайта drive (ИЖ Москвич 412 Ржавый) и сети Интернет

Метки: [ автомобиль, зарядное ]
