Диагностика системы зажигания — из-за чего неисправности?

Зачастую причиной того, что машина не заводится, являются проблемы с ее системой зажигания. Для того, чтобы выявить проблему, нужно выполнить диагностику зажигания. Порой бывает сделать это нелегко, поскольку, во-первых, велико количество диагностируемых узлов (проблемы могут быть в свечах, различных датчиках, трамблере и других элементах), а во-вторых, для этого нужно пользоваться дополнительным оборудованием — мотор-тестером, омметром, сканером для выявления ошибки на машинах, оборудованных ЭБУ. Далее рассмотрим эти ситуации детальнее.

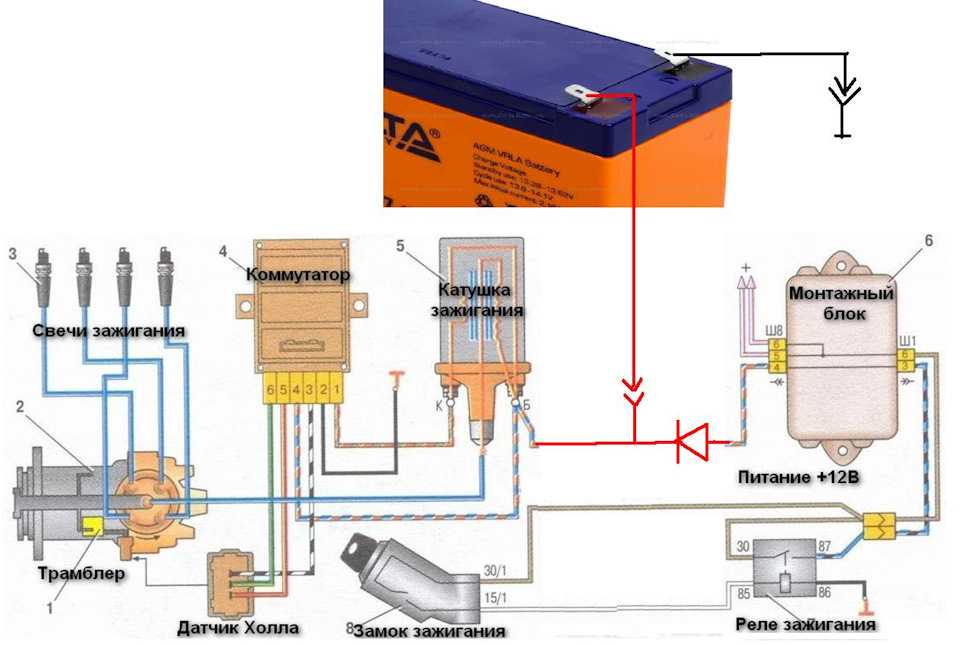

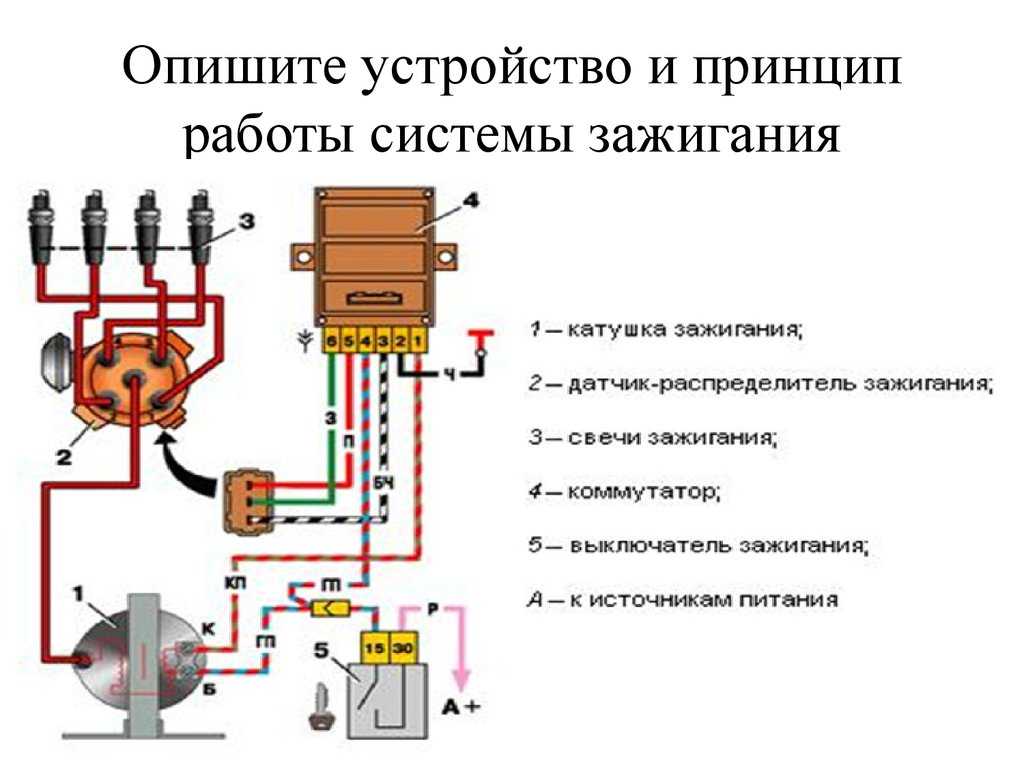

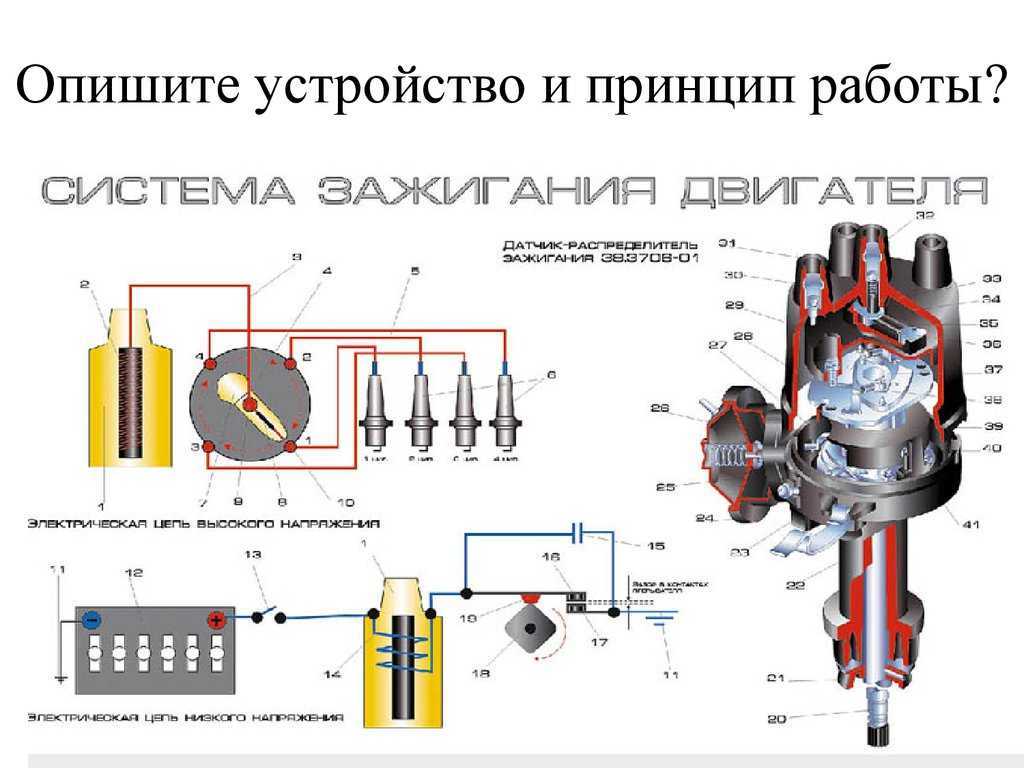

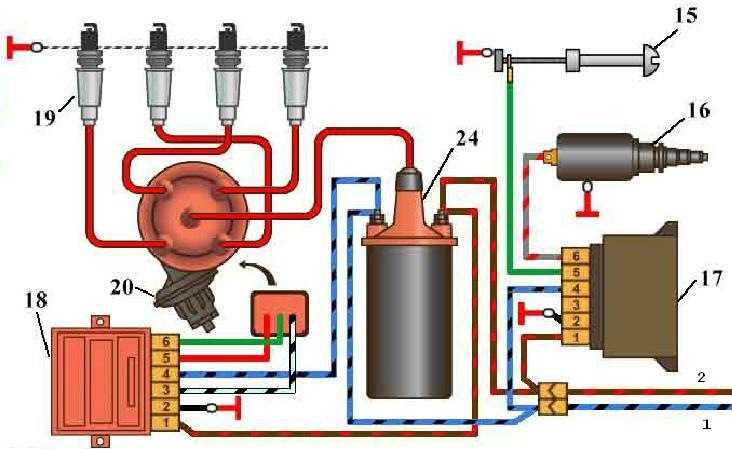

Система зажигания автомобиля

Общие рекомендации при поломке

Чаще всего поломки в системе зажигания автомобиля связаны с нарушением качества электрических соединений в цепи, либо утечкой тока в высоковольтных проводах. Кратко перечислим, на что в первую очередь необходимо обращать внимание при возникновении проблем в работе системы зажигания автомобиля, а также по какому алгоритму действовать.

1. Проверьте состояние заряда аккумуляторной батареи с помощью вольтметра. Напряжение на нем должно быть не ниже 9,5 В. В противном случае аккумулятор нужно зарядить или заменить.
2. Проверьте качество контактов на катушечного модуля на всех свечах зажигания.
3. Проведите ревизию всех свечей. Они не должны иметь значительный черный нагар, а расстояние между электродами должно составлять около 0,7…1,0 мм.
4. Снимите и проверьте датчики распределительного и коленчатого валов. В случае необходимо нужно провести их замену.

Чаще всего проблемы кроются в нарушении качества контактов или утечке тока в высоковольтных проводах. Проверьте их изоляцию, состояние катушки зажигания, замка зажигания, предохранителя катушки.

Помните, что возможной причиной того, что двигатель не заводится, может быть противоугонная система автомобиля. Перед запуском проверьте ее состояние.

Распространенные причины неисправностей

Поврежденный высоковольтный провод зажигания

Чаще всего неисправности в системе зажигания возникают в контактных соединениях электрических цепей, в том числе на высоковольтных проводах. Часто вследствии разрушения их изоляции искра пробивает на корпус, из-за чего возникают проблемы в работе двигателя. Пробитую изоляцию высоковольтных проводов хорошо проверять в темноте. Тогда появляющуюся искру хорошо видно.

Всегда следите за чистотой изоляции высоковольтных проводов. Дело в том. что попадающее на их поверхность масло сильно размягчает изоляцию, и притягивает к ней частицы пыли и грязи, которая может стать причиной пробоя искры.

На изоляторах свечей могут возникнуть “дорожки”, по которым проходит пробой. Если питание не подходит к высоковольтным проводам, то необходимо проверить низковольтные части системы зажигания, в частности, подачу напряжения от аккумулятора на катушку зажигания. Возможными неисправностями могут стать выключатель зажигания или выход из строя предохранителя.

Свечи зажигания

Электроды на свече зажигания

Часто причинами неисправностей в системе являются проблемы со свечами зажигания. На исправной свече:

• электроды на ней не подгорелые, а зазор между ними составляет 0,7. ..1,0 мм;
• нет черного нагара, сколов изолятора на корпусе;
• на наружном изоляторе свечи нет следов прогара, а также трещин или механических повреждений.

Информацию о том, как по нагару свечи определить ее состояние и провести диагностику двигателя вы можете почитать в отдельной статье.

Пропуски зажигания

Появление отдельных пропусков зажигания может возникнуть по двум причинам:

• нестабильные контактные соединения или непостоянный дефект в низковольтной части системы зажигания;
• неисправность высоковольтного контура системы зажигания или повреждение бегунка.

Бегунок и крышка трамблера

Причинами пропуска зажигания могут быть неисправности в работе датчиков положения коленчатого и распределительного валов (как проверить датчик Холла вы можете посмотреть в отдельном материале).

На карбюраторных автомобилях проблемным местом является крышка трамблера. Часто на ней возникают трещины или повреждения. Диагностику необходимо выполнять с обеих сторон, предварительно протерев ее от пыли и грязи. Нужно обратить внимание на возможное наличие трещин, угольных дорожек, прогоревших контактов и других дефектов. Также нужно проверить состояние щеток, и плотность их прижимания к контактной поверхности бегунка. По окончании ревизии желательно побрызгать поверхность системы влагопоглотителем.

Катушка зажигания

Частой причиной проблем в системе становится катушка зажигания (далее КЗ). Ее задача — образование высоковольтного разряда на свече зажигания. Конструктивно катушки бывают разными. На старых машинах использовались катушки с одной обмоткой, на более современных — сдвоенные или монолитные модули, содержащие высоковольтные провода и наконечники. В настоящее время чаще всего устанавливают катушки для каждого цилиндра. Они монтируются непосредственно на свечи, их конструкция не предусматривает использование высоковольтных проводов и наконечников.

Катушка зажигания

На старых автомобилях, где КЗ устанавливалась в единственном экземпляре, ее выход из строя (обрыв обмотки или короткое замыкание в ней) автоматически приводил к тому, что машина попросту не заводилась. На современных автомобилях в случае возникновения проблем на одной из катушек двигатель начинает “троить”.

Выполнить диагностику катушки зажигания можно различными методами:

• визуальным осмотром;
• с использованием омметра;
• при помощи мотор-тестера (осциллографа).

При визуальном осмотре необходимо внимательно осмотреть токоизоляционные части. На них не должно быть следов нагара, а также трещин. Если в процессе осмотра вы выявили подобные дефекты — это значит, что катушка однозначно подлежит замене.

Диагностика неисправностей зажигания подразумевает замер сопротивления изоляции на первичной и вторичной обмотках катушки зажигания. Измерить его можно с помощью омметра (мультиметра, работающего в режиме замера сопротивления), произведя измерения на выводах обмоток.

Каждая катушка зажигания имеет свое значение сопротивления. Более точные сведения вы найдете в технической документации к ней.

Подробная информация о проверке представлена в статье о том, как проверить катушку зажигания. А наиболее точный и совершенный метод диагностики катушки зажигания и всей системы проводится при помощи мотор-тестера (осциллографа).

Диагностика модуля зажигания

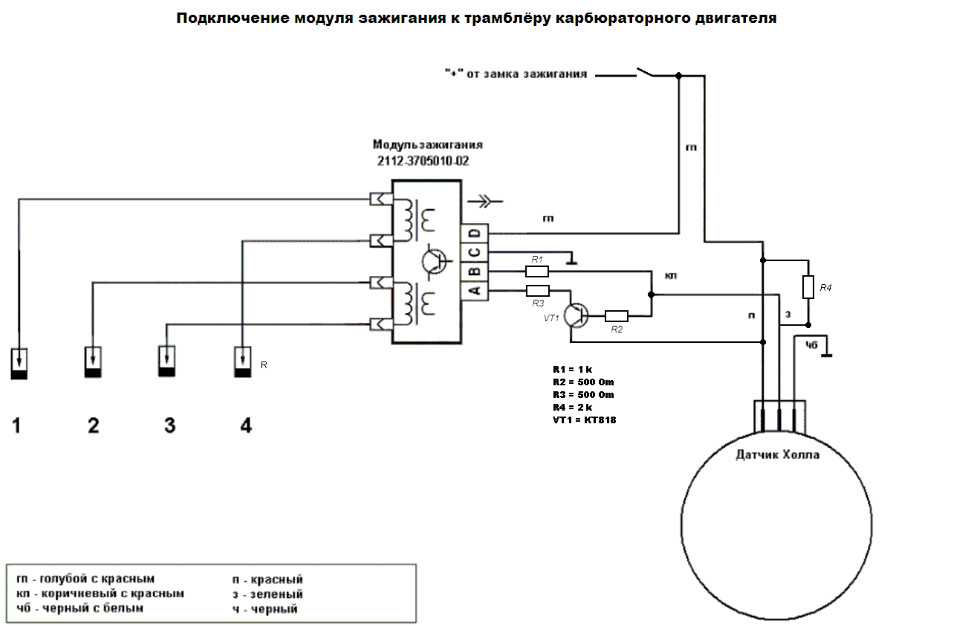

Модуль зажигания двигателя

Упомянутую диагностику необходимо проводить при возникновении следующих неисправностей:

• нестабильный холостой ход двигателя;
• провалы мотора в режиме разгона;
• двигатель троит или двоит.

В идеале для диагностики модуля зажигания необходимо использовать профессиональный сканер и мотор-тестер. Однако поскольку это оборудование стоит дорого и используется лишь на профессиональных СТО, то для рядового водителя остается возможным проверить модуль зажигания лишь подручными средствами. В частности, методов проверки существует три:

1. Замена модуля на заведомо рабочий. Однако тут существует ряд проблем. Первая — отсутствие машины-донора. Вторая — другой модуль должен быть точно таким же, как и проверяемый. Третья — высоковольтные провода должны быть заведомо исправны. Поэтому этот метод используют очень редко.
2. Метод шевеления модуля. Для диагностики узла необходимо всего лишь пошевелить колодку проводов, а также сам модуль. Если при этом режим работы двигателя заметно меняется — это значит, что где-то имеется плохой контакт, который необходимо исправить.
3. Замер сопротивления. Для этого вам понадобится омметр (мультиметр, работающий в режиме измерения электрического сопротивления). Щупами прибора замеряют сопротивление на выводах между 1 и 4, и также 2 и 3 цилиндрами. Значение сопротивления должно быть одинаковым. Что касается его величины, то оно может быть разным у разных машин. Например, у ВАЗ-2114 это значение должно находиться в районе 5,4 кОм.

Электронная система управления двигателем

Практически все современные автомобили снабжены электронным блоком управления (ЭБУ). Он автоматически подбирает оптимальные рабочие параметры для двигателя на основании поступающей от датчиков информации. С его помощью можно диагностировать возникшие поломки в различных автомобильных системах, в том числе в системе зажигания. Для диагностики необходимо подключить специальный сканер, который в случае возникновения ошибки покажет вам ее код. Зачастую ошибка в работе системы может возникнуть из-за поломки одного из электронных датчиков, дающих информацию для ЭБУ. Об ошибке вам сообщит электронный сканер.

Диагностика системы зажигания с помощью осциллографа

Часто при профессиональной проверке системы зажигания автомобиля используют прибор под названием мотор-тестер. Его основная задача — мониторинг осциллограммы высокого напряжения в системе зажигания. Кроме этого, с помощью этого прибора можно посмотреть следующие рабочие параметры в реальном времени:

Полный набор мотор-тестера для диагностики авто

• напряжение искры;
• время существования искры;
• пробивное напряжение искры.

Вся информация выводится на экран в виде осциллограммы на экран компьютера, что дает исчерпывающее представление о рабочих характеристиках свечей и других элементов системы зажигания автомобиля. В зависимости от системы зажигания диагностика проводится по разным алгоритмам.

В частности, классическое (трамблерное), индивидуальное и DIS системы зажигания проверяются с помощью осциллографа по-разному. Подробную инструкцию об этом вы можете найти в отдельной статье посвященной проверке зажигания осциллографом.

Выводы

Неисправности в системе зажигания автомобиля порой могут обернуться большими проблемами в самый неподходящий момент. Поэтому рекомендуем вам периодически проводить процедуру осмотра ее основных элементов (свечей зажигания, высоковольтных проводов, катушки зажигания). Проверка эта несложная, и вполне под силу даже неопытному автомобилисту. А в случае возникновения сложных поломок рекомендуем обратиться за помощью на СТО для того, чтобы провести детальную диагностику с помощью мотор-тестера и другого диагностического оборудования.

Методы проверки электронных систем зажигания

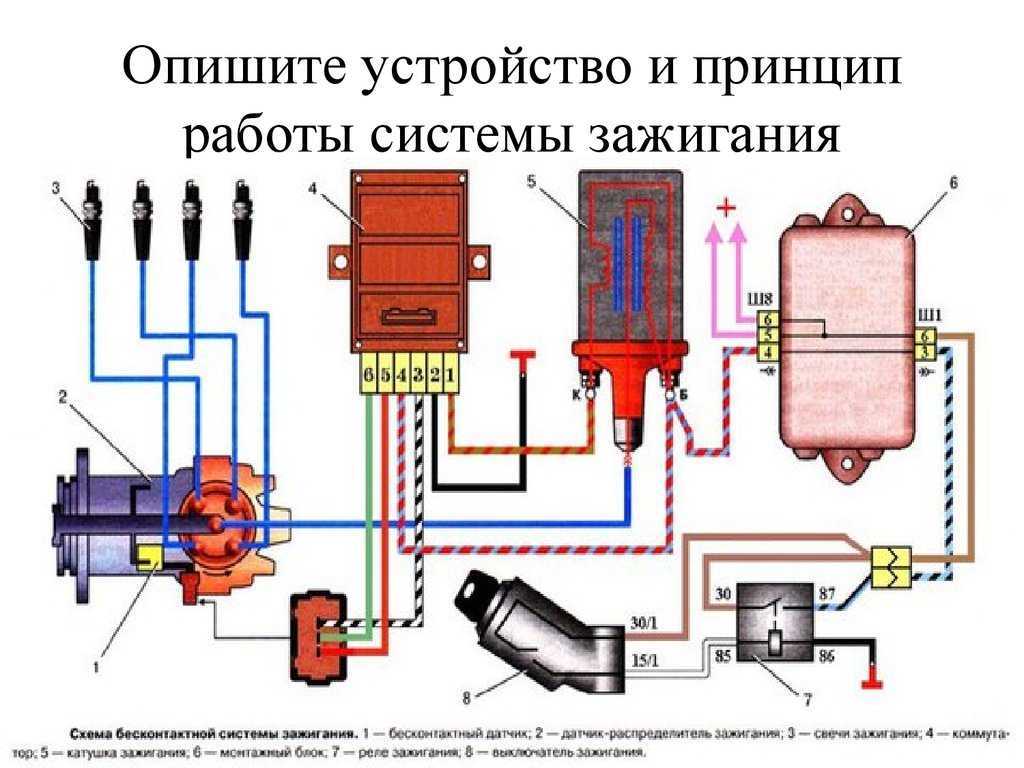

Существует много разных систем зажигания. Примерную схему одной из них мы предлагаем ниже.

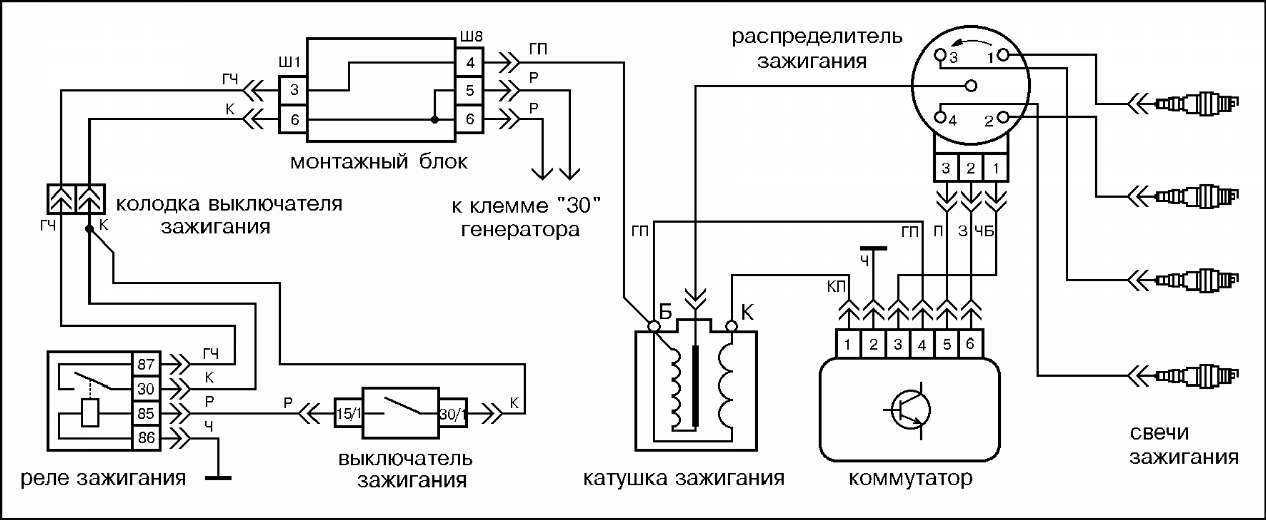

147. Проверка вакуумного и центробежного регуляторов зажигания в бесконтактной системе производится так же, как и в контактной.
См. советы 132—142.
Установка момента зажигания производится обычно только в том случае, если демонтировался датчик-распределитель зажигания или был заменен зубчатый ремень.
В целом бесконтактные системы зажигания работают очень надежно и редко нуждаются в ремонте.
148. Способ проверки и установки момента зажигания в бесконтактных системах такой же, как и в контактной.
При этом следует помнить, что в электронной системе с магнитоиндукционным датчиком установить момент зажигания можно только при работающем двигателе.
149. Стробоскоп нельзя подключать к катушке зажигания.
Это может вывести его из строя. Один его провод подключите к свече первого цилиндра, а два других — к выводам аккумулятора.
150. Наиболее распространенные электронные системы зажигания — с магнитоиндукционным датчиком и галлотроновым датчиком (датчик Холла).
Обе системы необслуживаемые.

• Проверка магнитоиндукционного датчика

151. Наиболее удобный способ проверки магнитоиндукционного датчика — измерение сопротивления катушки омметром.
Полученные результаты сравните с определенными для датчика показателями (отклонение от них не должно превышать 20 %). Однако положительный результат исследования еще не означает того, что производимое нарушение напряжения имеет соответствующую амплитуду.
Напряжение можно измерить вольтметром или осциллографом, вращая коленчатый вал стартером. Причины падения напряжения — ослабление магнитных свойств сердечника или увеличение расстояния между датчиком и маховиком.

• Проверка галлотронового датчика (датчика Холла)

152. Для проверки галлотронового датчика нельзя пользоваться омметром.

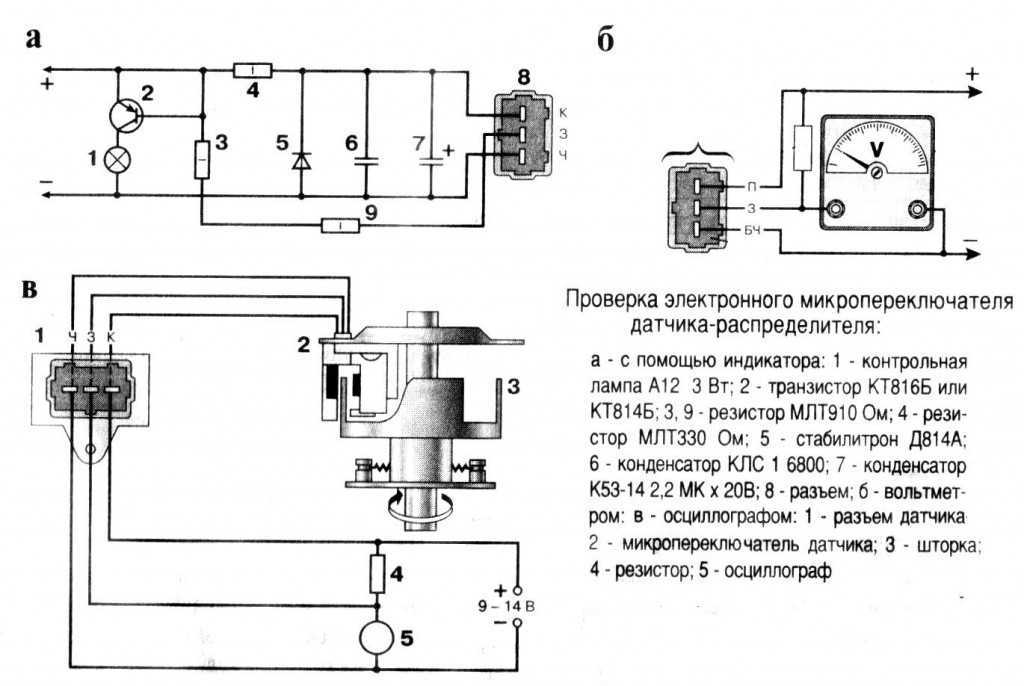

Лучше всего проверять его осциллографом, наблюдая за выходным сигналом. При подключении осциллографа к выходному зажиму датчика на экране прибора должна появиться следующая диаграмма.
Верхняя граница напряжения должна оставаться неизменной вне зависимости от величины оборотов двигателя, тогда как частота изменяться прямо пропорционально оборотам.

153. Если двигатель не запускается, демонтируйте распределитель зажигания (не отсоединяя проводов).
Произведите измерения, вращая приводным валиком распределителя вручную. Это относится и к магнитоиндукционному датчику.

• Проверка системы зажигания осциллографом

154. Осциллограф удобен тем, что графически изображает все фазы зажигания.
Способ подсоединения осциллографа к системе зажигания зависит от типа системы. При проверке электронной системы зажигания осциллограф подсоединяйте к тому зажиму первичной обмотки катушки зажигания, который соединен с модулем зажигания (другой зажим первичной обмотки соединен с положительным выводом аккумуляторной батареи через замок зажигания).

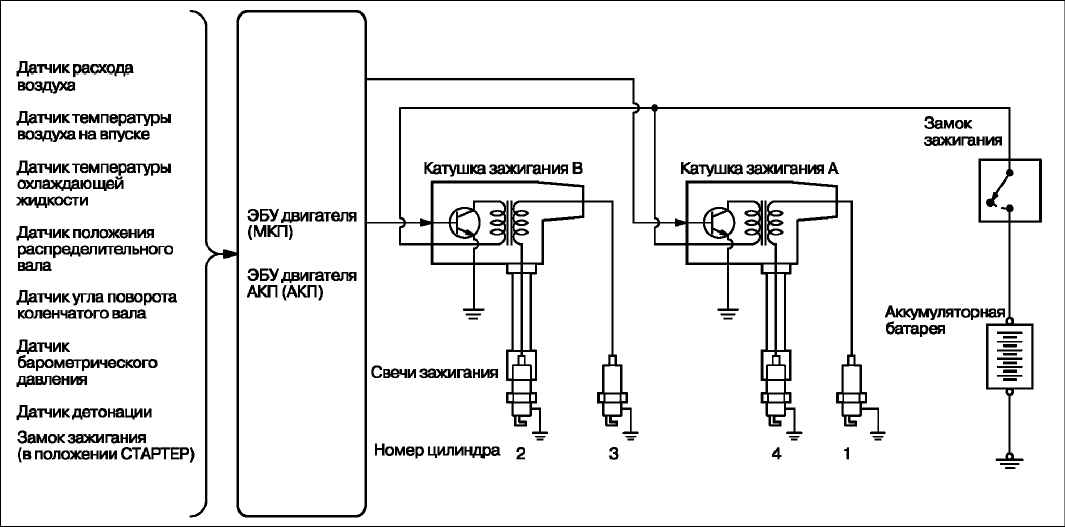

155. В системах зажигания без распределителя (типа DIS) катушка зажигания или комбинация катушек зачастую представляют собой замкнутую подсистему.
Из нее выходят провода высокого напряжения и провода к управляющему механизму. Доступа к первичной обмотке катушки нет, поэтому нужна специальная пробойная насадка, с помощью которой подсоединяются к одному из проводов, идущих от катушки к управляющему механизму.

• Техника безопасности при работе с электронной системой зажигания

156. При работающем двигателе нельзя касаться элементов системы зажигания (коммутатора, катушки зажигания и высоковольтных проводов).
При включенном зажигании нельзя отсоединять провода от выводов аккумуляторной батареи, провода системы зажигания и измерительных приборов.
157. Нельзя проверять работоспособность элементов системы на искру.
Двигатель следует мыть только при выключенном зажигании.
Нельзя касаться кабеля «массы» или отсоединять его при работающем двигателе.
Нельзя присоединять к отрицательной клемме конденсатор гашения помех или какую-либо контрольную лампу.
158. При проверке компрессии, прежде чем запустить двигатель стартером, отключите зажигание.
Для этого снимите кабель высокого напряжения с распределителя зажигания и вспомогательным проводом соедините его с «массой» (вспомогательный провод должен иметь такое же сечение, как и кабель зажигания).
Нельзя прокладывать в одном жгуте провода низкого и высокого напряжения.
Люди с электрокардиостимулятором не должны производить работ с электронным устройством зажигания.

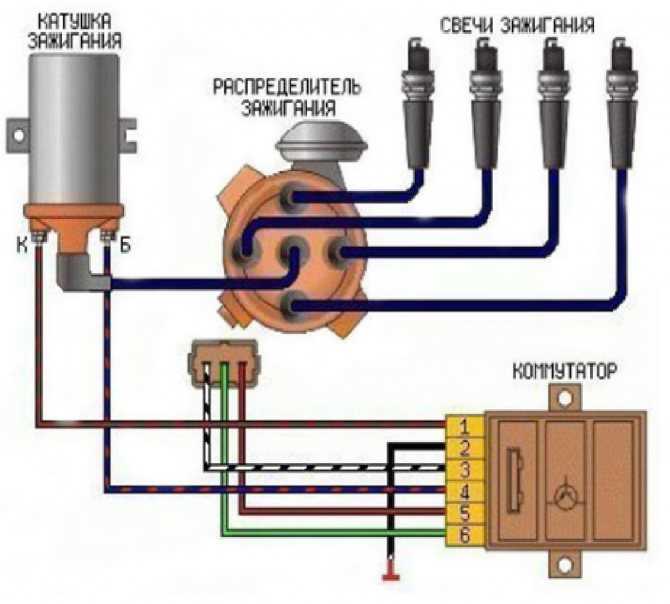

Проверка коммутатора

159. Коммутатор проверяют с помощью осциллографа и генератора прямоугольных импульсов.
Осциллограф желательно использовать двухканальный (один канал — для импульсов генератора, а второй — для импульсов коммутатора). Если форма импульсов коммутатора искажена, то могут возникнуть перебои с искрообразованием или оно может происходить с опозданием, и тогда двигатель будет перегреваться, не развивая нормальной мощности.

Как устранить неполадки в системе зажигания вашего автомобиля

Какой самый быстрый путь к нервному срыву в вашем гараже и почему это проблема с зажиганием? Несомненно, стрессовая головная боль бывает сильной, когда минуту назад машина работала, а сейчас трясется, как лист на дереве, или вообще не едет. Что-то явно не так с вашей системой зажигания. Вам придется выяснить это как можно скорее.

К сожалению, это легче сказать, чем сделать. Это особенно верно, если вы изучаете, как именно работает ваша система зажигания в процессе. Если у вас старая машина, вы, вероятно, будете гоняться за проводами. А те, у кого есть OBD-система, могут даже почесать затылок, пытаясь понять, что именно происходит, если она говорит вам только о пропуске зажигания, а не о том, почему он пропускает зажигание. Или что сил нет, но опять же не почему нет питания.

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее .  ,  Хэнк О’Хоп

Никогда не волнуйтесь, У Драйва есть свои зажигательные мега-умы и они не оставят вас в беде. Мы сделаем все возможное, чтобы помочь вам понять, в чем ваша проблема, чтобы вы могли приступить к надлежащему ремонту. Прорезиненные перчатки готовы?

Основы диагностики зажигания

Оценка необходимого времени: 1-2 часа

Уровень навыков : Advanced

Употребление зажигания.

пострадать, если вы практикуете здравый смысл. Тем не менее, вы работаете под капотом автомобиля, у которого может быть работающий двигатель. Вы также работаете с высоковольтной системой. Это открывает дверь к возможности получения неприятного шока. Так что вы должны помнить об этих советах по безопасности, чтобы избежать неприятных ощущений.

• Умилостивить богов OSHA . Я признаю, что я часто виноват в том, что пропускаю защитные очки и перчатки, но стоит защищать мягкие вещи во время работы — независимо от того, насколько маловероятно получение травмы.
• Держитесь подальше от горячего . Если ваш автомобиль будет работать, и он работал недавно, помните о горячих поверхностях. Защитные перчатки спасут вашу кожу, но только от этого. Избегайте контакта с деталями выхлопной системы и даже с воздухозаборником незащищенной кожей.
• Не попадитесь в ловушку для насекомых . По возможности отключайте аккумуляторную батарею во избежание несчастных случаев, связанных с электрическим током. И если вы используете старые методы тестирования некоторых деталей, помните, что искра ищет самый простой путь к земле. Твоя плоть может быть этим путем. Поверьте мне, эта поездка не доставляет удовольствия.

Все, что вам нужно для диагностики зажигания

Инструменты, необходимые для работы, зависят от области применения. Для большинства старых автомобилей вам понадобится немного больше, чем обычные ручные инструменты и мультиметр. Для новых автомобилей могут потребоваться другие инструменты и аксессуары. Опять же, очень важно сделать домашнее задание по вашему приложению, чтобы проверить, нужны ли эти или другие инструменты.

Разложите инструменты и снаряжение так, чтобы все было легко досягаемо, и вы сэкономите драгоценные минуты, ожидая, пока ваш ловкий ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не давайте ребенку паяльную лампу — Ред. .)

Вам также понадобится ровное рабочее пространство, например пол в гараже, подъездная дорожка или улица. стоянка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете никаких правил при использовании улицы, потому что мы не избавим вас от звонка.

Вот как диагностировать проблемы с зажиганием

Первое, что нужно понять, это то, что проблемы с зажиганием бывают разных форм и размеров, и это отчасти потому, что разные автомобили имеют разные системы зажигания, а отчасти потому, что у вас могут быть разные симптомы. В одном случае ваша машина может вообще не завестись, а в другом может завестись, но работает с перебоями. Еще больше усложняет ситуацию то, что основная причина в любой ситуации не всегда одна и та же!

Мы хотим подчеркнуть, что каждую проблему с зажиганием нужно рассматривать как индивидуальный сценарий. С этой целью вам необходимо ознакомиться с компонентами зажигания, чтобы вы могли действовать соответствующим образом. Как и в случае с каждым практическим руководством , это означает, что есть домашнее задание. Пока не начинайте зажимать гаечные ключи, так как независимо от типа вашего автомобиля основы системы поиска и устранения неисправностей остаются неизменными.

Это помогает думать о вашей системе зажигания как о цепи. Аккумулятор — это первое звено, а свеча зажигания — последнее. Любая другая часть, включая модуль зажигания, распределитель и катушку, является связующим звеном между ними. Как и в случае с цепью, если одно из звеньев выходит из строя, вся система рушится. Короче говоря, вы пытаетесь выяснить, какое самое слабое звено в цепи, когда вы устраняете неполадки в зажигании, работая от одного компонента к другому, пока не найдете его. Итак, давайте начнем.

1. Проверка отсутствия искры

Независимо от того, является ли это пропуском зажигания или неработоспособностью, вы должны убедиться, что проблема заключается в отсутствии искры. Для этого вы хотите проверить, работает ли сама свеча зажигания. При пропуске зажигания начните с рассматриваемого цилиндра. При отсутствии пробега выберите любую вилку, которую считаете подходящей. Затем проверьте либо с помощью контрольной лампы свечи зажигания, либо подключите свечу к земле и поверните ключ.

2. Проверка на наличие очевидных проблем

Прежде чем разбирать инструменты, следует проверить наличие очевидных признаков. Например, если вы только что завершили проект, вероятно, вы случайно оставили что-то отключенным или натолкнулись на что-то по пути. Даже если вы недавно не работали с автомобилем, рекомендуется убедиться в отсутствии простых проблем.

3. Щуп питания

При включенном зажигании достаньте мультиметр и убедитесь, что в систему зажигания подается достаточное напряжение. Если это не так, вам нужно вернуться к аккумулятору, чтобы выяснить, где произошла потеря мощности, а затем исправить проблему. Точно так же, если у вас есть балластный резистор, вы должны убедиться, что он подает в систему достаточное напряжение.

Помните, что работа резистора заключается в снижении входного напряжения. Вам нужно проверить, каким должно быть выходное напряжение, а затем дважды проверить его с помощью мультиметра. Если результаты все еще не ясны, найдите время, чтобы проверить сопротивление и убедиться, что оно соответствует спецификации.

4. Дважды проверьте порядок зажигания

В случае отсутствия работы или пропусков зажигания всегда стоит проверить порядок зажигания и сверить его с вашей настройкой на крышке распределителя. Если вы только что завершили такой проект, как установка распределителя или штепсельных проводов, возможно, вы что-то перепутали. Не волнуйтесь, это случается с лучшими из нас.

5. Дважды проверьте начальное время

Если вы работаете с дистрибьютором, стоит проверить начальное время. Я знаю, это может быть мучением, чтобы сломать прерыватель и выровнять свои временные отметки с вашим умом. Но вы можете обнаружить, что вы развернулись на 180 градусов или что распределитель сместился из-за ослабленного болта на прижимном зажиме.

Есть много способов проверить свечу зажигания. Если быстрый визуальный осмотр не даст вам всего, что вам нужно знать, вы можете положить его на заземленную поверхность, запустить двигатель и посмотреть на искру. , Фото Хэнка О’Хопа

6. Проверка/испытание свечей зажигания

Если порядок зажигания проверен или у вас нет дистрибьютора, вы захотите перейти к проверке свечей. Если это пропуск зажигания, просто сосредоточьтесь на соответствующей свече зажигания. Вам нужно будет искать любые признаки повреждения или загрязнения пробок. Если ничего не очевидно, вы можете проверить вилку мультиметром.

Проверить исправность проводов вилки так же просто, как проверить сопротивление. Если на проводах есть какие-либо повреждения, их все равно следует заменить. , Фото Хэнка О’Хопа

7. Проверка проводов свечей зажигания

Когда свечи проверены, пришло время вернуться к цепи, проверив звенья между ними. Первое, что нужно проверить, это провода вилки. Любые признаки повреждения или гниения являются явными признаками того, что это ваша проблема. Для проверки вам нужно проверить сопротивление проводов. Это означает, что вам нужно будет проконсультироваться с производителем этих проводов, чтобы определить, какими должны быть ваши значения, а затем проверить их с помощью мультиметра.

Как и в случае со свечами зажигания, вы можете поместить провод катушки рядом с заземленной поверхностью и провернуть двигатель, наблюдая за искрой. , Фото Хэнка О’Хопа

8. Проверка наличия искры на катушке

Следующим звеном в цепи, которое необходимо проверить, является катушка или пакет катушек. Проверить внешнюю катушку просто. Просто снимите провод катушки с распределителя и оставьте его подключенным к катушке. Затем поместите отсоединенный конец рядом с землей, включите зажигание и следите за искрой.

Альтернативой является проверка сопротивления первичной и вторичной обмоток мультиметром. Как вы можете догадаться, значения, которые вы ищете, зависят от спецификации производителя.

Проверка блока катушек упрощается с помощью тестера свечей зажигания. Если все остальное в системе в порядке, но у вас все еще нет искры, процесс исключения говорит нам, что это блок катушек.

Проверка крышки и ротора требует простого визуального осмотра. Любые признаки сильного износа контактов или повреждения компонентов требуют замены. , Фото Хэнка О’Хопа

9. Проверка крышки и ротора

Проверка крышки и ротора — это простой шаг, который можно выполнить в любой момент, но только до того, как вы начнете проверять свой распределитель. Крышка и ротор содержат ваши контакты, которые отвечают за подачу искры в цилиндры. Все, в чем вы хотите убедиться, это в том, что контакты внутри не изношены и не имеют явных признаков повреждения.

10. Проверка распределителя

Процесс проверки дистрибьютора зависит от приложения, с которым вам приходится работать. Например, модель 440 в моем проекте Charger, который мы исследуем сегодня, использует электронную систему с магнитным звукоснимателем. Тестирование производится путем проверки сопротивления в системе в различные моменты цикла распределителя. Ваш процесс может быть похожим, но вам нужно уточнить у производителя дистрибьютора.

Если у вас есть баллы, процесс немного отличается. А именно, вам нужно убедиться, что точки прерывателя не изношены и что ваш конденсатор проверен.

11. Проверка настроек дистрибьютора

Когда пикап и точки будут проверены, вы должны убедиться, что ваши настройки верны. С электронной настройкой вам потребуется время, чтобы убедиться, что зазор между магнитным звукоснимателем и неохотным колесом соответствует спецификации. Если у вас есть точки, вы проверяете зазор между контактами точек прерывателя.

Процедура тестирования модулей зависит от приложения. Другими словами, необходимо много домашней работы, если вы не хотите рисковать заменой. , Фото Хэнка О’Хопа

12. Проверка модуля зажигания

К этому моменту мы все проверили и почти с полной уверенностью можем заключить, что проблема в вашем модуле зажигания, если он есть. . Но это не значит, что вы хотите просто прыгнуть на новый. Вместо этого, если возможно, вы захотите проверить модуль зажигания, чтобы убедиться, что проблема в нем.

Процесс тестирования вашего модуля сильно зависит от модели, с которой вам приходится работать. Убедитесь, что вы делаете свою домашнюю работу, чтобы убедиться, что вы выполняете правильный тест.

Профессиональные советы по устранению неполадок с зажиганием

• Осмотрите и проверьте. Убедитесь, что под приборной панелью нет сгоревших или отсоединенных проводов. Кроме того, не исключайте, что проблема может заключаться в таких компонентах, как реле стартера и замок зажигания.
• Причиной отсутствия искры во время запуска может быть стартер. Плохой стартер может поглотить все напряжение при вращении двигателя, и его не хватит для воспламенения топливно-воздушной смеси. У вас может возникнуть аналогичная проблема, если ваша батарея недостаточно мощная, чтобы удовлетворить потребность в запуске двигателя.
• Помните, что искра — это еще не все. Компрессия и топливо необходимы для работы двигателя. Если у вас есть проблема с незапуском, и искра проходит проверку, вы должны убедиться, что у вас нет проблем в этих отделах.
• Утечки вакуума могут нанести ущерб двигателю и даже помешать его запуску. Потратьте минуту, чтобы убедиться, что все ваши вакуумные линии подключены в случае отсутствия работы.

Часто задаваемые вопросы о диагностике зажигания

У вас есть вопросы, У Драйва есть ответы!

В: Каковы симптомы неисправности модуля зажигания?

A: Плохая работа двигателя, пропуски зажигания или отсутствие условий работы — все это признаки неисправной катушки зажигания. Другими словами, проблемы такие же, как и с любым другим неисправным компонентом в системе зажигания. Именно поэтому устранение неполадок так важно.

В: Что произойдет, если замок зажигания выйдет из строя?

A: Неисправный замок зажигания может привести к целому ряду проблем, включая отсутствие искры. Тем не менее, вы должны убедиться, что все электрические соединения с ним в порядке, что контакты внутри не плохие или что его не нужно перепрограммировать.

В: Можно ли перегреть катушку зажигания?

А: Да. Вы можете перегреть катушку. Неисправные вилки создают более высокую нагрузку на систему и могут вызвать такие проблемы, как перегрев. Вот почему важно также помнить о том, где вы устанавливаете катушку канистры под капотом вашего автомобиля.

В: Можно ли ездить с неисправной катушкой зажигания?

A: Возможно, вы сможете заставить машину ехать, но это плохая идея. Топливо и воздух продолжают поступать в цилиндр. Поскольку топливо не горит, оно будет омывать цилиндры, вызывать повреждения и, в конечном итоге, загрязнять моторное масло.

В: Как проверить слабую искру?

A: Если вы выполняете наземный тест старой школы, вам просто нужно убедиться, что искра ярко-синего цвета. Вы также можете проверить сопротивление свечи зажигания, чтобы убедиться, что она способна подавать сильную искру.

Видео

Домашняя работа и письменное слово ошеломляют! Мы чувствуем вашу боль! Но мы вас прикрыли. В этом видео подробно описаны все шаги, необходимые для проверки обычной системы зажигания. У вас нет старой машины? Вам не повезло. Опять же, многие основные принципы процедуры тестирования остаются в силе!

Давайте поговорим: комментарий ниже, чтобы поговорить с гидами и редакторами Gear!

Мы здесь, чтобы быть экспертами во всем, что связано с инструкциями. Используйте нас, хвалите нас, кричите на нас. Комментарий ниже, и давайте поговорим! Вы также можете кричать на нас в Twitter или Instagram, вот наши профили. Есть вопрос? Есть профессиональный совет? Отправьте нам сообщение: [email protected].

• Джонатон Кляйн: Твиттер | Инстаграм
• Тони Маркович: Twitter | Инстаграм
• Крис Тиг: Твиттер | Инстаграм
• Хэнк О’Хоп: Твиттер | Инстаграм

Как проверить автомобильную систему зажигания

 Система зажигания воспламеняет топливно-воздушную смесь внутри двигателя.
камере в оптимальный момент такта сжатия поршней. Это время
предназначен для производства наибольшей мощности при наименьшем количестве выбросов.
Существует множество конфигураций систем зажигания, но все они работают по одному и тому же принципу.
создать низкоэнергетическое поле и свернуть его на высокоэнергетическую катушку, которая передает
электрическая энергия во вторичную систему зажигания, т. е. катушку, провод и искру
затыкать.

 Система активируется первичной системой зажигания, в большинстве
система запуска по напряжению, т. е. датчик положения коленчатого вала (CKP). Эта низковольтная система
(от 1,0 до 2,0 вольт) увеличивается до 12 вольт с помощью усилителя, расположенного
внутри компьютера или внешнего усилителя. Компьютер PCM (силовой агрегат
модуль управления) управляет моментом зажигания двигателя, опережая или замедляя
первичный триггерный сигнал.

Приступаем!

Шаг 1 — Определите тип системы зажигания для
быть протестированы, большинство автомобилей используют систему типа катушки над штепсельной вилкой (COP), существует несколько
вариации, но все они работают по одному и тому же принципу.

СПОНСОРСКИЕ ССЫЛКИ

Этап 2 — При проверке пропусков зажигания при
двигатель все еще работает, топливный насос должен быть отключен во избежание случайного возгорания
увольнять. С помощью руководства по эксплуатации определите местонахождение предохранителя.

Этап 3 — После обнаружения предохранителя используйте иглу.
плоскогубцы или инструмент для удаления предохранителей, чтобы удалить предохранитель топливного насоса из распределительной коробки
центр (PDC.)

РЕКЛАМНЫЕ ССЫЛКИ

Шаг 4 — Снимите предохранитель с электрической катушки
разъем (красный). Некоторые автомобили не оснащены этой функцией.

Шаг 5 — После снятия предохранителя нажмите
язычок электрического разъема, чтобы отсоединить разъем от катушки в сборе.

Этап 6 — После удаления разъема
оба терминала будут использоваться для тестирования.

СПОНСОРСКИЕ ССЫЛКИ

Шаг 7 — Поскольку эти терминалы имеют небольшие размеры,
иногда в клеммы разъема можно вставить скрепку или небольшой провод
что упрощает тестирование.

Шаг 8 — После разрезания скрепки или проволоки вставьте
кусок в каждую клемму, не допускайте контакта проводов друг с другом, это может
привести к повреждению компьютера.

Шаг 9 — Как только оба терминала будут подготовлены,
используйте вольтметр, настроенный на настройку напряжения постоянного тока. Также установите зажимы типа «крокодил» на
приводит к обеспечению хорошего соединения.

СПОНСОРСКИЕ ССЫЛКИ

Смотри видео!

Посмотрите это видео о том, как выполняется работа, а затем перейдите к
получить дополнительную полезную информацию.

Шаг 10 — Затем, используя зажимы провода вольтметра,
прикрепите их к проводам скрепки, полярность соблюдать не нужно. (Примечание:
Не допускайте соединения проводов во время теста.)

Шаг 11 — После подключения проводов поверните
ключ зажигания в положение «ON», не заводя двигатель. Наблюдаемое напряжение
должно быть 0.

Шаг 12 — Затем проверните двигатель, наблюдая
счетчик (двигатель не должен запускаться) счетчик должен пульсировать между 0 и 12 вольт.
Это подтверждение того, что драйвер катушки компьютера посылает сигнал на катушку.
наличие искры и работоспособность системы зажигания. Если во время
дополнительные катушки в системе работают, проверьте неисправность проводки или компьютера. Если
ни один из триггеров катушки не работает, подозревается датчик угла поворота коленчатого вала (CKS) или компьютер.
реле управления.

СПОНСОРСКИЕ ССЫЛКИ

Шаг 13 — После завершения этой части теста,
снимите провода вольтметра и щупы с электрического разъема катушки.

Шаг 14 — При отсоединенном электрическом разъеме,
отверните болт крепления катушки зажигания.

Шаг 15 — После того, как крепежный болт был удален,
аккуратно поднимите катушку из штекерного колодца.

РЕКЛАМНЫЕ ССЫЛКИ

Шаг 16 — После осторожного извлечения катушки из
свечной колодец, осмотрите катушку на наличие сломанных частей или трещин в корпусе
которые являются признаком неудачи.

Шаг 17 — Для следующего теста потребуется вольтметр
установить в омах.

Шаг 18 — Сняв катушку, прикрепите вольтметр
ведет к любой клемме катушки (маленький разъем провода.)

Шаг 19 — После подключения вольтметра получить
показание при условии, что если бы эта катушка зажигания была плохой, показание было бы намного выше.

СПОНСОРСКИЕ ССЫЛКИ

Шаг 20 — После повторного подключения катушки зажигания
к жгуту проводов, обратите внимание на электрический контакт, который касается свечи зажигания.

Шаг 21 — Для этой части теста
необходима контрольная лампа, которая затем подключается к массе двигателя.

Шаг 22 — Во время создания заземленного тестового
воздушный зазор между контактом или клеммой свечи зажигания и кончиком контрольной лампы.

СПОНСОРОВСКИЕ ССЫЛКИ

Шаг 23 — Держите руки подальше от теста
области, попросите помощника провернуть двигатель, должна наблюдаться электрическая искра.
если катушка исправна. Если искры не наблюдается, катушка вышла из строя
и требуется замена.

Шаг 24 — После завершения замены или проверки
аккуратно переустановите катушку в свечной колодец.

Шаг 25 — После установки катушки установите
болт крепления катушки и затяните.

СПОНСОРСКИЕ ССЫЛКИ

Шаг 26 — После затяжки болта крепления катушки,
подсоедините электрический разъем к катушке зажигания. Как только работа будет завершена,
запустите двигатель, чтобы проверить работу катушки. Если двигатель проверки или сервисный двигатель
вскоре загорается индикатор, используйте считыватель кодов для проверки кодов и сброса системы.
