Простейший карбюратор
Простейший карбюратор
Приготовление горючей смеси из паров жидкого топлива и воздуха для карбюраторных двигателей начинается вне цилиндра двигателя в особом приборе, называемом карбюратором. В зависимости от направления потока горючей смеси различают карбюраторы с восходящим, горизонтальным и падающим потоками. На автомобильных двигателях, как правило, устанавливаются карбюраторы с падающим потоком, а на мотоциклах и пусковых двигателях тракторов — с горизонтальным потоком.
По числу смесительных камер карбюраторы подразделяются на одно-, двух-и многокамерные. Применение многокамерных карбюраторов позволяет повысить мощность двигателей вследствие лучшей дозировки и распределения горючей смеси по цилиндрам.
По принципу включения в работу смесительных камер многокамерные карбюраторы могут быть с параллельным и последовательным включением камер.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Параллельно включенные камеры имеют одинаковое устройство и работают одновременно.
В карбюраторах с последовательным включением камер сначала включается в работу одна так называемая основная, или первичная, камера, а при увеличении нагрузки подключается вторая, дополнительная, или вторичная, камера.
Простейший карбюратор состоит из поплавковой и смесительной камер. В поплавковой камере шарнир-но закреплены поплавок, управляющий игольчатым клапаном, которые поддерживают постояннй уровень топлива в поплавковой камере и распылителе. Полость поплавковой камеры сообщается с атмосферой через отверстие, а через калиброванное отверстие жиклер сообщается с распылителем, выведенным в смесительную камеру, в которой установлен диффузор, обеспечивающий увеличение скорости воздушного потока и создающий разрежение около распылителя. Дроссельная заслонка регулирует количество поступающей горючей смеси из карбюратора в цилиндры двигателя, а воздушная заслонка регулирует количество поступающего воздуха и тем самым изменяет разрежение в смесительной камере.
Топливо из бака по трубопроводу поступает в поплавковую камеру и заполняет ее.
Когда уровень в поплавковой камере достигает требуемого предела, поплавок прижимает запорную иглу к ее седлу и поступление топлива в поплавковую камеру прекращается. При понижении уровня поплавок опускается и игла вновь открывает доступ топливу в поплавковую камеру.
Из поплавковой камеры топливо через жиклер поступает в распылитель, выходное отверстие которого находится в горловине диффузора. Чтобы топливо не вытекало из распылителя при неработающем двигателе, выходное отверстие распылителя расположено на 1—2 мм выше уровня топлива в поплавковой камере.
Во время такта впуска разрежение из цилиндра передается через впускной трубопровод в смесительную камеру и вызывает в ней движение воздуха в направлении, указанном стрелками. Вследствие разницы между атмосферным давлением в поплавковой камере и разрежением в диффузоре топливо фонт танирует из распылителя, захватывается потоком воздуха, распыляется на более мелкие частицы и, смешиваясь с воздухом, образует горючую смесь, которая поступает в цилиндр двигателя.
В цилиндры всегда поступает часть не успевшего испариться топлива, которая подогревается во впускном трубопроводе и испаряется при перемешивании горючей смеси с остаточными газами.
С изменением разрежения в диффузоре будет меняться и количество истекающего топлива из распылителя, а следовательно, и состав горючей смеси. Это объясняется тем, что скорости истечения воздуха через диффузор и жидкости через распылитель не остаются пропорциональными при различных разрежениях.
Практически установлено, что в простейшем карбюраторе при открытии дроссельной заслонки количество воздуха, поступающего через диффузор, увеличивается в меньшей мере, чем количество топлива, истекающего из распылителя, вследствие чего смесь непрерывно обогащается.
Опыты показывают, что при постоянных сечениях жиклера и диффузора можно получить необходимый состав смеси только при одной строго определенной скорости движения воздушного потока, соответствующей определенному режиму работы двигателя. Поэтому для практического применения этот карбюратор непригоден и должен быть снабжен устройствами и системами, позволяющими получить требуемый состав горючей смеси при любом возможном режиме работы двигателя.
К современному карбюратору предъявляют следующие требования: тонкое распыливание топлива, хорошее перемешивание его с воздухом и точная дозировка смеси по количеству и составу в зависимости от режима работы двигателя. Для выполнения этих требований карбюраторы имеют главное дозирующее устройство и вспомогательные устройства и системы (систему холостого хода, экономайзер, эко-ностат, насос-ускоритель, пусковое и другие устройства).
—
Карбюратором называется прибор, в котором происходит смешивание бензина с воздухом в определенной пропорции и тщательное распыливание бензина в воздухе.
Простейший карбюратор состоит из следующих частей: поплавковой камеры с поплавком и игольчатым клапаном; дозирующего устройства с жиклером и распылителем; смесительной камеры с диффузором, дроссельной заслонкой и воздушной заслонкой. Смесительная камера карбюратора соединяется с впускным трубопроводом двигателя.
Поплавковая камера служит для поддержания постоянного уровня топлива в распылителе жиклера.
Камера представляет собой сосуд, в который топливо поступает из бака по трубке. Полость поплавковой камеры сообщается с атмосферой через отверстие в крышке камеры.
При помощи поплавка с игольчатым клапаном топливо в камере и распылителе поддерживается на постоянном уровне, не доходящем на 1—1,5 мм до конца распылителя. Такой уровень обеспечивает легкое высасывание топлива из распылителя и устраняет вытекание топлива из него при неработающем карбюраторе.
Когда уровень топлива в камере понижается, поплавок, опускаясь, открывает игольчатый клапан, и топливо поступает в камеру. Когда топливо достигнет нормального уровня, поплавок, всплывая, закрывает иглой входное отверстие и прекращает доступ топлива.
Распылитель служит для подачи топлива в центр смесительной камеры, где оно распыливается, и представляет собой тонкую трубку, входящую в смесительную камеру и сообщающуюся через жиклер с поплавковой камерой.
Жиклер дозирует количество топлива, проходящего к распылителю, и сделан в виде пробки с калиброванным отверстием.
Смесительная камера служит для смешивания топлива с воздухом и представляет собой короткий прямой или изогнутый патрубок, одним концом соединенный с впускным трубопроводом двигателя, а другим концом — с воздухоочистителем, через который в карбюратор поступает очищенный воздух.
Диффузор обеспечивает увеличение скорости воздушного потока в центре смесительной камеры и создает разрежение около конца распылителя, что необходимо для высасывания топлива из распылителя и лучшего его распыливания. Диффузор представляет собой короткий патрубок, суженный внутри и устанавливаемый в смесительной камере около конца распылителя.
Дроссельной заслонкой изменяют проходное сечение для горючей смеси и тем самым регулируют количество горючей смеси, поступающей из карбюратора в двигатель. В соответствии с количеством поступающей в двигатель смеси изменяются мощность двигателя и число оборотов коленчатого вала.
Дроссельной заслонкой управляет водитель из кабины при помощи педали.
Воздушной заслонкой можно уменьшить проходное сечение для воздуха, поступающего в карбюратор, и тем самым увеличить разрежение в смесительной камере, а следовательно, увеличить подачу топлива. Воздушную заслонку обычно используют только при пуске двигателя и управляют ею из кабины водителя.
Работает карбюратор следующим образом.
При вращении коленчатого вала двигателя во время тактов впуска, происходящих в его цилиндрах, через смесительную камеру карбюратора проходит воздух. Внутри диффузора в его горловине скорость воздушного потока вследствие сужения прохода значительно возрастает, и около конца распылителя 5 образуется разрежение. При этом топливо из распылителя высасывается в смесительную камеру струйками, которые распиливаются на мельчайшие частицы проходящим с большой скоростью воздухом. Топливо перемешивается с воздухом, испаряется в нем, и полученная горючая смесь поступает в цилиндры двигателя по впускному трубопроводу. Поплавковая камера с помощью поплавка и игольчатого клапана непрерывно поддерживает в распылителе нормальный уровень топлива.
В зависимости от нагрузки на двигатель водитель устанавливает дроссельную заслонку карбюратора в различные положения, и в цилиндры двигателя поступает большее или меньшее количество горючей смеси, что обеспечивает необходимую мощность двигателя и скорость движения автомобиля.
Рис. 1. Схема простейшего карбюратора
Карбюраторы в зависимости от расположения патрубка смесительной камеры и направления в нем потока смеси бывают с восходящим, горизонтальным и падающим потоками.
В карбюраторах с восходящим потоком в смесительной камере горючая смесь движется снизу вверх. В карбюраторах с горизонтальным потоком смесь движется в патрубке смесительной камеры в горизонтальном направлении. В карбюраторах с падающим потоком смесь движется в смесительной камере сверху вниз — падает.
В карбюраторе с падающим потоком вследствие простой формы смесительной камеры, представляющей собой вертикальный патрубок, и непосредственного соединения ее с воздухоочистителем сопротивление воздушному потоку снижается, и топливо легче увлекается воздухом вниз, что улучшает наполнение цилиндров горючей смесью.
В результате этого мощность и экономичность двигателя несколько повышаются.
Кроме того, такой карбюратор, устанавливаемый выше впускного патрубка, более доступен для осмотра и регулировки. В этом случае упрощается также размещение воздухоочистителя и соединение его с карбюратором. Поэтому карбюраторы с падающим потоком получили, наибольшее распространение.
—
Процесс приготовления горючей смеси определенного состава из мелкораспыленного топлива и воздуха, происходящий вне цилиндров двигателя,— называют карбюрацией, а прибор, в котором происходит этот процесс, — карбюратором.
Принцип работы простейшего карбюратора сходен с принципом работы пульверизатора и состоит в том, что жидкость под действием разрежения вытекает из распылителя (трубки) и, смешиваясь с воздухом, образует горючую смесь. Простейший карбюратор (рис. 2, а) состоит из поплавковой камеры, диффузора, распылителя с жиклером, смесительной камеры и дроссельной заслонки. В поплавковой камере находится пустотелый поплавок, шарнирно-соединен-ный с осью и действующий на игольчатый клапан.
Топливо подается в поплавковую камеру насосом по трубопроводу. Отверстие соединяет поплавковую камеру с окружающим воздухом, поэтому в камере поддерживается постоянное атмосферное давление. Поплавковая камера карбюратора соединена со смесительной камерой распылителем, в котором установлен жиклер.
Рис. 2. Карбюратор, впускная система и его характеристики:
а — схема простейшего карбюратора; б — характеристики; В — простейшего; Г — идеального; 1 — трубопровод; 2 — отверстие в поплавковой камере; 3 — диффузор; 4 — распылитель; б — дроссельная заслонка; 6 — смесительная камера; 7 — жиклер; 8 — поплавковая камера; 9 — поплавок; 10 — игольчатый клапан

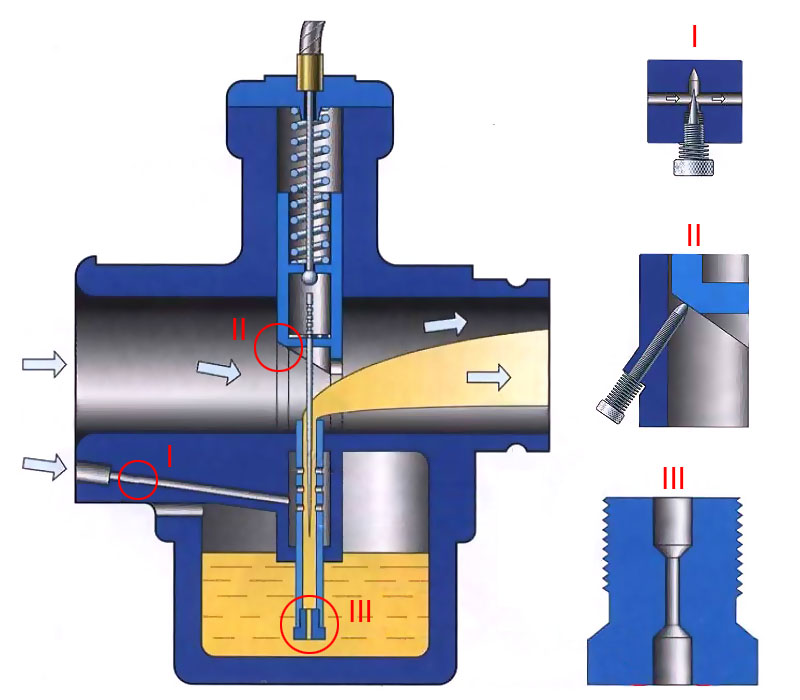

Жиклер представляет собой пробку с небольшим калиброванным отверстием, через которое в единицу времени проходит определенная порция топлива. Выходной конец распылителя устанавливают в самом узком месте диффузора (в горловине).
Простейший карбюратор работает следующим образом. При наполнении топливом поплавковой камеры 8 поплавок 9 постепенно всплывает, при определенном уровне топлива игольчатый клапан 10 перекрывает отверстие в подводящем трубопроводе и поступление топлива в камеру прекращается.
При такте впуска поршень в двигателе перемещается к н. м. т. и в цилиндре создается разрежение, передающееся в смесительную камеру карбюратора. Разрежение в этой камере зависит от положения дроссельной заслонки: с прикрытием заслонки разрежение уменьшается, а с открытием увеличивается.
Пока двигатель не работает, в поплавковой камере и в распылителе топливо находится на одном уровне, причем верхний конец распылителя располагается несколько выше уровня топлива (на 2—3 мм).
Во время работы двигателя поступающий в карбюратор воздух проходит через узкое сечение диффузора, в результате чего скорость воздуха в нем, а следовательно, и разрежение возрастают. Создается перепад давлений между поплавковой камерой и диффузором, благодаря чему топливо начинает фонтанировать из распылителя. Топливо распыливается перемешивается с воздухом, частично испаряется и в виде горючей смеси поступает в цилиндры двигателя. С изменением положения дроссельной заслонки значительно изменяется состав горючей смеси, приготовляемой простейшим карбюратором.
На рис. 2, б представлены характеристики простейшего В и идеального Г карбюраторов. Они показывают изменения состава а горючей смеси карбюратора в зависимости от нагрузки (от положения дроссельной заслонки — в % открытия). По мере открытия дроссельной заслонки у простейшего карбюратора горючая смесь все больше обогащается, причем только в двух случаях (точки А и Б) состав смеси совпадает с составом горючей смеси, приготовляемой идеальным карбюратором (при полностью открытой дроссельной заслонке и при некотором промежуточном ее положении). Таким образом, основным недостатком простейшего карбюратора является невозможность приготовления горючей смеси нужного состава.
Простейший карбюратор и его работа
Работа простейшего карбюратора
Карбюрация — это процесс приготовления горючей смеси. Процесс карбюрации осуществляется в специальном приборе — карбюраторе.
Работа двигателя начинается с пуска. Для быстрого пуска двигателя требуется богатая горючая смесь, воспламеняющаяся при возможно более низкой температуре.
Для работы под нагрузкой двигатель подготавливают путем его прогрева на холостом ходу и при малых нагрузках. В этом случае непрогретый двигатель работает на минимальном скоростном режиме. Приготовление горючей смеси и ее сгорание весьма затруднены из-за неблагоприятных условий распыливания и испарения топлива. Чтобы обеспечить устойчивую работу двигателя в режиме прогрева, необходима богатая горючая смесь.
Рекламные предложения на основе ваших интересов:
При средних нагрузках двигателя (40…90% от полной нагрузки) горючая смесь должна быть обедненной, обеспечивающей экономичную работу.
Работа двигателя с полной нагрузкой возможна при обогащении горючей смеси, при которой двигатель может развивать наибольшую мощность.
Таким образом, карбюратор должен приготавливать горючую смесь такого состава, который бы соответствовал заданному режиму работы двигателя: при запуске-а — = 0,5…0,6; при работе на холостом ходу и с малыми нагрузками а — 0,6…0,8; при средних нагрузках а = = 1,1…1,15; при полной загрузке а == 0,85…0,90.
Простейший карбюратор, схема которого показана на рисунке 41, работает так. Топливо через игольчатый клапан подается в поплавковую камеру и поплавком с клапаном поддерживается на постоянном уровне. При такте всасывания разрежение из цилиндра передается в смесительную камеру (канал диффузора) карбюратора, вследствие чего создается перепад давлений атмосферного и внутри цилиндра. При открытой воздушной заслонке поток воздуха из атмосферы устремляется в цилиндр, проходя через карбюратор. В горловине диффузора, куда выходит распылитель топлива, скорость потока воздуха максимальная, а следовательно, наилучшие условия для подсоса топлива из поплавковой камеры и его распыления. Топливо из поплавковой камеры, в которой благодаря каналу поддерживается атмосферное давление, через отверстие с ограниченной пропускной способностью (жиклер) и распылитель поступает в смесительную камеру и перемешивается с потоком воздуха.
Для изменения состава горючей смеси (соотношения топлива и воздуха) служит воздушная заслонка.
Прикрытие воздушной заслонки ограничивает поступление воздуха в смесительную камеру и увеличивает подсос топлива из поплавковой камеры, то есть обогащает горючую смесь.
Количество горючей смеси, поступающей в цилиндры двигателя, регулирует дроссельная заслонка. Чем больше открыта дроссельная заслонка, тем большее количество горючей смеси поступает в цилиндры.
Сравнение характеристики работы простейшего карбюратора (рис. 2, кривая 2) с характеристикой нагрузочных режимов работы двигателя (кривая 1) показывает, что простейший карбюратор при пуске и прогреве двигателя не
дает необходимого обогащения смеси, при работе на средних нагрузках не обеспечивает экономичной работы двигателя на обедненной смеси. И только в узких диапазонах нагрузки двигателя (25…30 и 100 %) этот карбюратор приготавливает требуемую по составу смесь.
Естественно, что работа двигателя с простейшим карбюратором практически невозможна. Поэтому карбюраторы, применяемые на двигателях внутреннего сгорания, имеют дополнительные устройства и приспособления, приближающие их рабочие свойства к характеристикам идеального карбюратора.
Современный карбюратор имеет главное дозирующее устройство, обеспечивающее приготовление экономичной смеси для работы двигателя на средних нагрузках, и дополнительные, участвующие в приготовлении смеси для отдельных режимов работы двигателя: пуска, холостого хода, средних и максимальных нагрузок, разгона.
В качестве примера рассмотрим устройство и работу карбюратора К-06.
Карбюратор К-06 однокамерный, с горизонтальным потоком, беспоплавковый, однодиффузорный, главное дозирующее устройство с пневматическим торможением топлива. На карбюраторе имеются воздушная заслонка и система холостого хода.
Устройство для подачи топлива в смесительную камеру (рис. 3) состоит из полости, разделенной диафрагмой на две части, рычажка с осью качания и пружиной, впускного и обратного клапанов. Диафрагма связана с кнопкой заполнения. Поддиафрагменная полость сообщается с атмосферой через канал.
Диафрагменное устройство работает следующим образом. При прикручивании коленчатого вала разрежение из смесительной камеры карбюратора через жиклер-распылитель передается в наддиафрагменную полость.
Диафрагма под действием разности давлений выгибается вверх и через рычажок открывает впускной клапан. Топливо, поступающее через открытый впускной клапан, непрерывно отсасывается через обратный клапан и жиклер-распылитель в смесительную камеру. С уменьшением или прекращением расхода топлива карбюратором диафрагма возвращается в исходное положение и рычажок закрывает впускной клапан. Поступление топлива в карбюратор прекращается. Таким образом, диафрагменное устройство автоматически поддерживает постоянное разрежение в под-диафрагменной полости, что равноценно работе поплавковой камеры.
При пуске двигателя, нажимая кнопку, открывают впускной клапан и заполняют наддиафрагменную полость топливом. Воздушную заслонку закрывают, а дроссельную открывают. При вращении коленчатого вала разрежение передается в смесительную камеру. В работу включается как главная дозирующая система, так и система холостого хода. Из жиклера-распылителя подсасывается топливо, а из канала системы холостого хода — эмульсия.
Образуется легковоспламеняемая богатая смесь.
После пуска двигателя воздушную заслонку открывают, а дроссельную прикрывают. Двигатель переводят на холостой ход.
Вследствие открытия воздушной заслонки разрежение в смесительной камере падает и поступление топлива через жиклер-распылитель прекращается. Однако с прикрытием дроссельной заслонки повышенное разрежение передается в каналы системы холостого хода и в наддиафрагменную полость. Диафрагменное устройство продолжает подачу топлива, которое в системе холостого хода перемешивается с подсасываемым воздухом и в виде эмульсии поступает по каналу за дроссельную заслонку. Состав смеси в системе холостого хода регулируется винтом.
При работе двигателя с нагрузкой дроссельная заслонка открыта. Система холостого хода Ввиду отсутствия достаточного разрежения в ее каналах выключается. В работу вступает главная дозирующая система.
Разрежение из смесительной камеры через жиклер-распылитель и клапан передается в наддиафрагменную полость, к жиклеру холостого хода и в воздушный канал.
Воздух, подсасываемый в наддиафрагменную полость через жиклер холостого хода, уменьшает разрежение у жиклера-распылителя и тем самым предотвращает обогащение смеси с возрастанием частоты вращения коленчатого вала двигателя.
Простейший карбюратор и режимы работы двигателя
Принцип работы простейшего карбюратора
Процесс приготовления горючей смеси называется карбюрацией. Приготовление горючей смеси осуществляется в приборе, называемом карбюратором. Действие карбюратора основано на принципе пульверизации. Воздух, проходящий с большой скоростью у вершины трубки, погруженной в жидкость, создает разрежение, в результате которого жидкость по трубке поднимается и под действием струи воздуха распыливается.
В простейшем карбюраторе (рис.23) различают две основные части: поплавковую и смесительную камеры. В поплавковой камере расположен запорный механизм, состоящий из поплавка и игольчатого клапана с седлом. В смесительной камере, выполненной в виде трубы, располагается узкая горловина — диффузор, в которую выведена трубка — распылитель из поплавковой камеры.
В начале распылителя расположено отверстие строго определенного сечения и формы — жиклер. Ниже диффузора расположен дроссель.
При заполнении поплавковой камеры уровень топлива повышается, поплавок, всплывая, давит на клапан и закрывает отверстие в седле .Если топливо не расходуется, то подача его в поплавковую камеру прекращается и уровень топлива остается постоянным. Выходное отверстие распылителя расположено несколько выше уровня топлива в поплавковой камере (1—2 мм).
Смесительная камера соединена с цилиндром двигателя впускным трубопроводом, и при такте впуска (впускной клапан открыт) разрежение из цилиндра двигателя передается через впускное отверстие, открытое клапаном, в смесительную камеру. Скорость воздуха, проходящего в диффузоре карбюратора, увеличивается, создавая в нем разрежение. За счет разности давлений в поплавковой (атмосферное) и смесительной (ниже атмосферного) камерах топливо начнет вытекать через распылитель. Проходящим воздухом струя этого топлива разбивается на капли и, испаряясь, интенсивно перемешивается с воздухом.
Количество подаваемой в цилиндр горючей смеси изменяется открытием дросселя или увеличением частоты вращения коленчатого вала двигателя.
Уровень топлива в поплавковой камере понижается, поплавок опускается, открывая отверстие в седле запорного клапана, и топливо снова поступает в поплавковую камеру. Поплавковая камера служит для под-! держания необходимого уровня топлива при работе двигателя, а смесительная камера — для приготовления смеси из паров топлива и воздуха.
Рис.23.Схема системы питания и устройство простейшего карбюратора:
1-топливный бак; 2-топливопровод; 3-топливный фильтр; 4-топливный насос; 5-жиклёр; 6-игольчатый клапан; 7-поплавок; 8-поплавковая камера; 9-компесационное отверствие; 10-воздушный фильтр; 11-воздушная заслонка; 12-диффузор; 13-распылитель; 14-дроссельная заслонка; 15-впускной трубопровод; 16-выпускной трубопровод; 17-глушитель
Простейший карбюратор может обеспечить приготовление смеси необходимого состава только при одном определенном установившемся режиме, т.
е. при постоянной частоте вращения коленчатого вала двигателя и постоянно открытом дросселе. Практически работа двигателя все время происходит при переменных нагрузках и переменной частоте вращения коленчатого вала.
Для обеспечения работы двигателя карбюратор при каждом изменении нагрузки или частоты вращения коленчатого вала должен готовить строго определенный, наивыгоднейший для данного режима состав горючей смеси.
При пуске холодного двигателя, когда условия смесеобразования вследствие малой частоты вращения коленчатого вала двигателя плохие, простейший карбюратор не может приготовить смесь богатого состава. При малой частоте вращения коленчатого вала на холостом ходу, когда дроссель прикрыт, разрежение в диффузоре будет недостаточным и не может вызвать истечения топлива из распылителя. Поэтому простейший карбюратор также не может обеспечить работу двигателя на малой частоте вращения холостого хода. На средних нагрузках по мере открытия дросселя горючая смесь будет обогащаться в то время, когда для экономичной работы необходима смесь обедненного состава.
При полных нагрузках и резком изменении нагрузки или частоты вращения коленчатого вала простейший карбюратор не обеспечивает необходимого обогащения смеси.
Контрольные вопросы:
1.Что собой представляет бензин и каковы его свойства?
2.Что собой представляет горючая смесь и где она приготовляется?
3.Что собой представляет рабочая смесь и где она приготовляется?
4.Для чего предназначена система питания бензинового двигателя?
5.Из каких приборов состоитсистема питания бензинового двигателя?
6.Что такое детонация и при каких условиях она возникает?
7.Какие режимы работы двигателя Вы знаете?
8.Расскажите устройство и принцип работы простейшего карбюратора.
Источник
Назначение, основные конструктивные элементы
Несмотря на то, что подачей воздуха «заведует» целая система, конструктивно она очень проста и основным ее элементом выступает дроссельный узел (многие по старинке называют его дроссельной заслонкой).
И даже этот элемент имеет несложную конструкцию.
Принцип работы дроссельной заслонки остался идентичным еще со времен карбюраторных двигателей. Она перекрывает основной воздушный канал, благодаря чему и регулируется количество подаваемого в цилиндры воздуха. Но если эта заслонка раннее входила в конструкцию карбюратора, то в инжекторных двигателях она является полностью отдельным узлом.
Помимо основной задачи – дозировки воздуха для нормального функционирования силового агрегата на любом режиме, эта заслонка также отвечает за поддержание требуемых оборотов коленвала на холостом ходу (ХХ), причем с разной нагрузкой на мотор. Участвует она и в функционировании усилителя тормозной системы.
Устройство дроссельной заслонки – очень простое. Основными ее конструктивными составляющими являются:
- Корпус
- Заслонка с осью
- Механизм привода
Механический дроссельный узел
Дроссели разных типов также могут включать ряд дополнительных элементов – датчики, байпасные каналы, каналы подогрева и т.
д. Более подробно конструктивные особенности дроссельных заслонок, применяемых на авто, рассмотрим ниже.
Устанавливается дроссельная заслонка в воздуховоде между фильтрующим элементом и коллектором двигателя. Доступ к этому узлу ничем не затруднен, поэтому при проведении обслуживающих работ или замене добраться до него и демонтировать с авто несложно.
Режимы работы карбюратора
Для каждого режима работы двигателя карбюратор готовит горючую смесь соответствующего качества.
Пуск холодного двигателя.При этом режиме воздушную заслонку карбюратора следует полностью закрыть. Это означает, что рукоятка «подсоса» должна быть вытянута на себя «до упора». Педаль «газа» при пуске холодного двигателя трогать не рекомендуется, поэтому дроссельная заслонка будет тоже полностью закрыта. Состав горючей смеси для пуска холодного двигателя должен быть, и получается, богатым.
Режим холостого хода.Автомобиль стоит на месте или движется «накатом».
Двигатель (полностью прогретый) работает на оборотах холостого хода. Воздушная заслонка открыта, а дроссельная закрыта. Состав смеси при этом получается обогащенным.
Режим частичных (средних) нагрузок.Машина движется со скоростью около 60 км/час или близко к этому. Включена высшая передача, нога водителя слегка нажимает педаль «газа», поддерживая средние обороты коленчатого вала двигателя. Состав смеси получается обедненный.

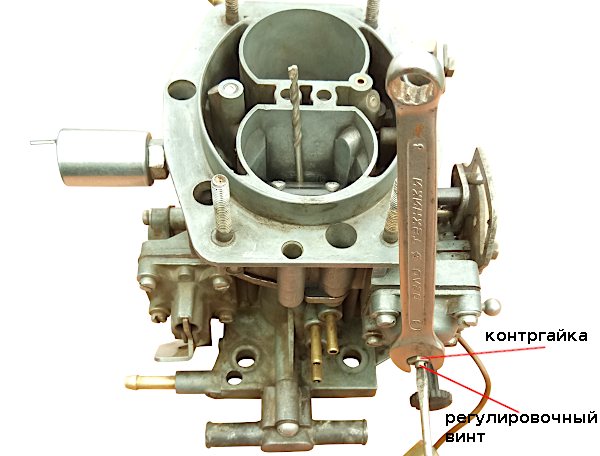

Какую роль в карбюраторе играет воздушная заслонка?
Воздушная заслонка устанавливается в верхней части карбюратора и представляет собой круглый или овальный металлический лист. В ее задачи входит ограничение или допуск большого количества воздуха, поступаемого в карбюратор. Принцип действия заслонки, примерно такой же, что и у педали газа. Единственное отличие заключается в том, что она работает независимо от акселератора.
Воздушная заслонка применяется для облегчения запуска двигателя, не проходившего прогрев.
То есть, утром, когда двигатель холодный часть бензина конденсируется и не достигает камеры сгорания. Другая, оставшаяся часть, находится в слишком малом количестве и ее недостаточно для воспламенения. При закрытии заслонки, объем воздуха, поступающий в карбюратор, ограничивается и возрастает количество бензина. Таким образом, двигатель запускается и заслонка открывается, чтобы снизить расход топлива и увеличить объем воздуха.
Для управления заслонкой применяется как ручной «подсос», так и автоматический. На более ранних автомобилях применялось ручное управление заслонкой. К ней прикреплялся трос и тянулся в салон на рукоятку управления. Чтобы закрыть заслонку, необходимо заслонку дернуть на себя до упора. В процессе прогревания, она постепенно убирается в исходное положение и как только двигатель начнет стабильно удерживать холостые обороты при открытой заслонке, можно начинать движение.
Автоматический «подсос» имеет простейшую конструкции и представляет собой пружину, которая управляет приводом заслонки.
Растяжение пружины напрямую зависит от температуры двигателя. В процессе прогрева, пружина самостоятельно открывает заслонку и регулирует уровень подачи воздуха.
Простейший карбюратор
Процесс приготовления горючей смеси из мелко распыленного топлива и воздуха, происходящий вне цилиндров, называется карбюрацией, а прибор, в котором происходит приготовление горючей смеси определенного состава в зависимости от режима работы двигателя, называется карбюратором. Простейший карбюратор состоит из воздушного патрубка, поплавковой камеры с поплавком и игольчатым клапаном, смесительной камеры, диффузора, главного дозирующего устройства — распылителя и топливного жиклера, дроссельной заслонки. Поплавковая камера служит для поддержания постоянного уровня топлива у распылителя (1,5—2 мм). В смесительной камере происходит смешивание паров топлива с воздухом, образуется топливовоздушная смесь. Распылитель (тонкая трубка) служит для подачи топлива в центр смесительной камеры.
Жиклер (калиброванное отверстие) дозирует количество топлива, проходящего к распылителю.

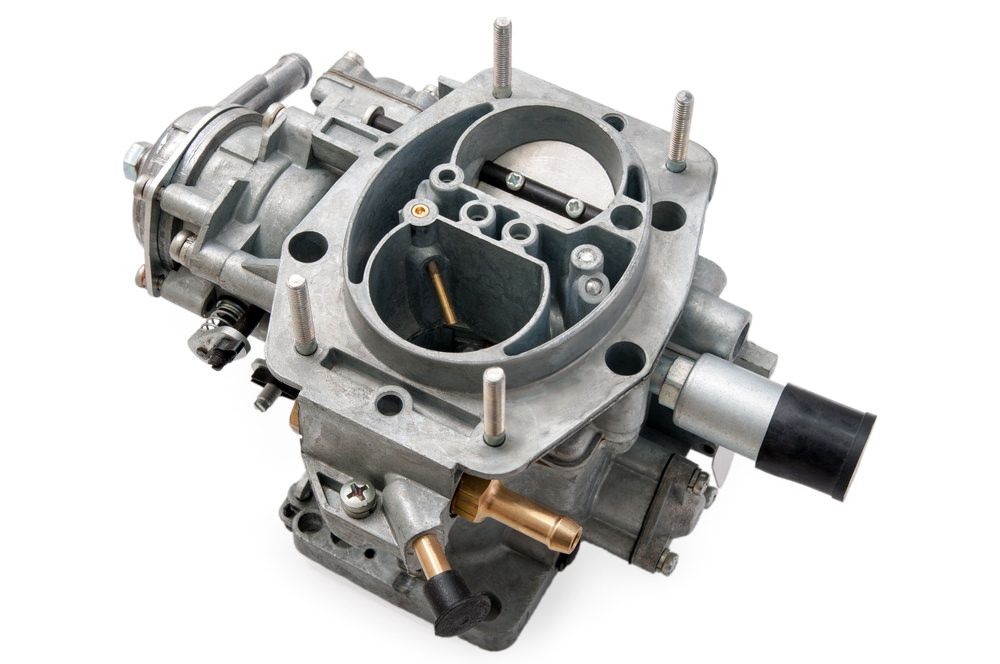

Что такое карбюратор
Необходимость разработки автоматического прибора, регулирующего создание воздушно-топливной смеси возникла в конце XIX века. Распространённые ранее автомобили работали на светильном газе, который легко воспламеняется. Однако такое топливо было слишком дорогим и неудобным, поэтому конструкторы решили перейти к жидким аналогам.
Однако для его воспламенения необходимо смешивание с воздухом в специальных пропорциях. Так лучшие инженерные умы взялись за разработку карбюратора. Первая модель была представлена Луиджи Де Христофорисом. Она не получила распространение, но стала основой для дальнейших разработок.
Рекомендуем: Как проверить утечку тока на автомобиле мультиметром
За десятилетия дальнейшего совершенствования были разработаны три базовых разновидности карбюраторов: мембранно-игольчатые, барботажные и поплавковые.
Правда, во второй половине XX века почти везде стали использоваться последние. В частности, именно они устанавливались на отечественные автомобили до 1990-х годов.
Впускная система карбюраторного двигателя
1 — трубопровод; 2 — отверстие в поплавковой камере; 3 — диффузор; 4 — распылитель; 5 — дроссельная заслонка; 6 — смесительная камера; 7 — жиклер; 8 — поплавковая камера; 9 — поплавок; 10 — игольчатый клапан.
Диффузор (короткий патрубок, суженный внутри) увеличивает скорость воздушного потока в центре смесительной камеры, чем достигается увеличение разряжения у носика распылителя.
Дроссельная заслонка регулирует количество горючей смеси, подаваемой в цилиндры двигателя, уменьшая или увеличивая проходное сечение смесительной камеры.
Простейший карбюратор работает следующим образом. При такте впуска, из-за создаваемого поршнем разрежения, воздух через воздушный патрубок поступает в диффузор. В диффузоре скорость воздуха, а следовательно, и разряжение увеличиваются.
Под действием перепада давлений между поплавковой камерой и диффузором топливо через жиклер распылителя поступает в диффузор, подхватывается потоком воздуха, распыляется и испаряется, образуя топливовоздушную смесь. Из смесительной камеры горючая смесь по впускному трубопроводу поступает в цилиндры двигателя. По мере открытия дроссельной заслонки скорость потока воздуха и разряжение в диффузоре возрастают, что увеличивает расход топлива. Однако необходимого повышения расхода топлива не происходит, горючая смесь обогащается. При работе двигателя на различных режимах простейший карбюратор не может обеспечить горючую смесь постоянного состава.
Источник
Системы питания карбюраторных и дизельных двигателей
От работы системы питания двигателя существенно зависят мощность, экономичность, надежность, безотказность и долговечность работы двигателя в различных условиях эксплуатации, токсичность отработавших газов.
Рисунок. Схемы систем питания: а — карбюраторного двигателя: 1 — указатель уровня топлива; 2 — топливный бак; 3 — фильтр-отстойник; 4 — диафрагменный насос; 5 — фильтр тонкой очистки топлива; 6 — жиклер перепуска топлива; 7 — воздухоочиститель; 8 — карбюратор; 9 — впускной трубопровод; 10 — двигатель; 11 — выпускной трубопровод; 12 — глушитель; б — дизеля: 1 — топливный бак; 2 — фильтр грубой очистки топлива; 3 — топливо подкачивающий насос; 4 — фильтр тонкой очистки топлива; 5 — топливный насос высокого давления; 5 — топливопровод отвода избыточного топлива; 7 — форсунка; 8 — воздухоочиститель; 9 — трубка для отвода просочившегося топлива; 10 — указатель уровня топлива.
Системы питания карбюраторных двигателей и дизелей существенно различаются способами смесеобразования, воспламенения и сгорания. Так, в карбюраторном двигателе топливо из бака 2 засасывается диафрагменным насосом 4, проходит фильтр грубой очистки 3 и подается насосом в фильтр тонкой очистки и далее в поплавковую камеру карбюратора 8. При вращении коленчатого вала и перемещении поршней в цилиндрах двигателя в карбюраторе создается разрежение. Вследствие этого в карбюратор засасываются топливо и воздух. Топливо распыливается в потоке воздуха и испаряется, образуя горючую смесь. Далее горючая смесь по впускному трубопроводу 9 поступает в цилиндры и там сгорает. Отработавшие газы отводятся в выпускной трубопровод 11, проходят глушитель 12 и выбрасываются в окружающую среду.
В системах питания карбюраторных двигателей топливный насос подает в 1,5…2 раза больше топлива, чем необходимо для работы двигателя при полной нагрузке. Избыточное топливо возвращается через жиклер 6 и отводящий топливопровод в бак, обеспечивая хороший отвод пузырьков пара и воздуха.
В системе питания дизеля подача и очистка воздуха и удаление отработавших газов, по существу, не отличаются от аналогичных процессов в системе питания карбюраторного двигателя. Принципиально система отличается приборами топливоподачи и смесеобразования, основными из которых являются топливный насос высокого давления 5 и форсунка 7.
Из топливного бака 1 по топливопроводу через фильтр грубой очистки 2 топливо засасывается подкачивающим насосом 3 и подается через фильтр тонкой очистки в полость насоса высокого давления 5, с помощью которого топливо дозируется, подается по топливопроводу высокого давления и через форсунку 7 впрыскивается в цилиндр. Излишки подаваемого топлива из полости насоса высокого давления по трубопроводу 6 возвращаются в бак.
Простейший карбюратор состоит из поплавковой камеры 2 с поплавком 1, запорной иглы 4, жиклера 12 с распылителем 9, диффузора 8, дроссельной 10 и воздушной 7 заслонок и смесительной камеры 11.
Рисунок.
Схема работы простейшего карбюратора: 1 — поплавок; 2 — поплавковая камера; 3 — топливопровод; 4 — запорная игла; .5 — отверстие в поплавковой камер; б — воздухоочиститель; 7 — воздушная заслонка; 8 — диффузор; 9 — распылитель; 10 — дроссельная заслонка; 11 — смесительная камера; 12 — жиклер.
Топливо из бака по топливопроводу 3 поступает в поплавковую камеру 2 и заполняет ее. Когда уровень топлива в поплавковой камере достигнет верхнего предела, поплавок 1 прижмет запорную иглу 4 к ее седлу и поступление топлива прекратится. При понижении уровня поплавок опустится и игла откроет доступ топливу в поплавковую камеру.
Из поплавковой камеры топливо через жиклер 12 поступает в распылитель 9, выходное отверстие которого находится в горловине диффузора 8. Чтобы топливо не вытекало из распылителя при неработающем двигателе, выходное отверстие распылителя расположено на 1…2 мм выше уровня топлива в поплавковой камере.
Во время такта впуска при открытых воздушной 7 и дроссельной 10 заслонках разрежение из цилиндра передается в смесительную камеру 11 и вызывает в ней движение воздуха в направлении, указанном стрелками.
Разрежение в смесительной камере можно регулировать дроссельной 10 и воздушной 7 заслонками.
Воздух, всасываемый в цилиндр двигателя, последовательно проходит через воздухоочиститель 6, патрубок и диффузор 8. Так как проходное сечение в горловине диффузора уменьшается, скорость воздуха в ней возрастает и разрежение увеличивается. Вследствие разницы между атмосферным давлением в поплавковой камере и разрежением в диффузоре топливо фонтанирует из распылителя. Струи воздуха движутся через диффузор со скоростью, примерно в 25 раз большей скорости капель топлива, поступающих из распылителя. Поэтому топливо распыливается на более мелкие капли и, смешиваясь с воздухом, образует горючую смесь, которая поступает в цилиндр двигателя. В результате распыливания поверхность соприкосновения частиц топлива с воздухом увеличивается, топливо интенсивно испаряется.
Немного истории
Ранние разработки на заре эпохи двигателестроения использовали в качестве горючего светильный газ. Карбюратор таким двигателям на раннем этапе был попросту не нужен.
Светильный газ поступал в цилиндры благодаря разрежению, которое образовывалось в процессе работы двигателя. Главной проблемой такого горючего являлась его высокая стоимость и ряд сложностей в процессе использования.
Вторая половина XIX века стала тем периодом, когда изобретатели, инженеры и механики во всем мире старались заменить дорогой светильный газ более экономичным, дешевым и доступным видом горючего для двигателя внутреннего сгорания. Лучшим решением стало использование привычного для нас сегодня жидкого топлива. Стоит учесть, что такое топливо не может воспламениться без участия воздуха.
Для приготовления смеси из воздуха и топлива потребовалось дополнительное устройство. Мало того, но смешивать воздух с горючим необходимо было еще и в нужных пропорциях. Для решения этой задачи изобрели первый карбюратор. Устройство увидело свет в 1876 году. Создателем ранней модели карбюратора стал итальянский изобретатель Луиджи Де Христофорис. По своей конструкции и принципу работы первый карбюратор имел ряд существенных отличий от более современных аналогов.
Рекомендуем: Прокачка сцепления автомобиля в гаражных условиях
Для получения качественной топливно-воздушной смеси горючее в первом устройстве нагревалось, а его пары смешивались с воздухом. По ряду причин этот способ образования рабочей смеси не получил широкого распространения. Разработки в данной области продолжились, а уже через год талантливые инженеры Готлиб Даймлер и Вильгельм Майбах создали конструкцию двигателя внутреннего сгорания, который имел карбюратор, работающий по принципу распыления топлива. Это устройство легло в основу для всех последующих разработок.

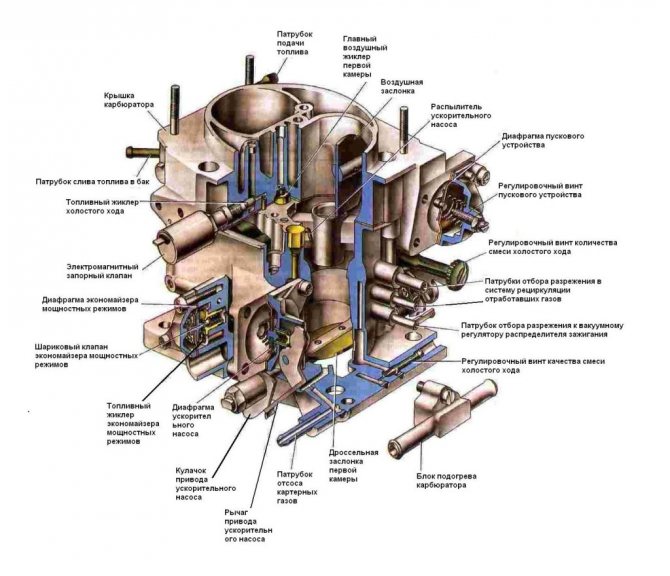

Устройство простого карбюратора
Основной задачей карбюратора является смешивание внутри воздушного потока с бензином в определенных пропорциях. Затем все это подается в камеру сгорания в блоке цилиндров, где во время рабочего хода поршня состав сгорает. Высвобождаемая энергия толкает поршень, закрепленный на коленвале, и таким образом энергия взрыва топлива преобразуется в механическую энергию вращения.
Для осуществления процесса карбюратор соединен с топливным насосом, воздухоподающей системой и впускными патрубками блока цилиндров. В простейшем устройстве есть только две камеры: смесительная и поплавковая. Формирование смеси происходит на всем промежутке от всасывания воздуха до впрыска в камеру.
Сначала бензин распыляется в смесительной камере. Это осуществляется с помощью трубки-распылителя, выведенной в диффузор (сужающийся канал). Скорость подачи в нем растет, формируя разряжение. За счет такого вакуума всасывается бензин из диффузора, перемешиваясь с воздухом.
Через канал, связанный с поплавковой камерой, поступает топливо. Внутри канала зафиксирован ограничивающий жиклер (цилиндр с небольшим отверстием вдоль оси), который дозирует подачу бензина из поплавковой камеры.
Работа простого карбюратора, схема и ограничения
Содержание
Простая конструкция карбюратора, работа, схема, имитация | получить ppt и pdf
Мы уже обсуждали концепцию карбюратора, использование карбюратора и различные типы карбюратора в наших предыдущих статьях. В этом посте мы собираемся объяснить, что такое простой карбюратор? в котором мы узнаем об определении простого карбюратора, работе простого карбюратора, его ограничениях и недостатках.
Подробнее Работа карбюратора SU
Из этой статьи о простом карбюраторе мы изучим следующие темы –
Содержание
Старший № | Тема |
|---|---|
1 | Определение простого карбюратора |
2 | Работа простого карбюратора |
3 | Что такое кромка сопла? |
4 | Ограничения простого карбюратора |
5 | Применение простого карбюратора |
6 | Наши загрузки |
Что такое простой карбюратор?
Простой карбюратор состоит из различных частей, таких как поплавковая камера, главный топливный жиклер, трубка Вентури, жиклерная трубка и дроссельная заслонка.
Где есть поплавок в поплавковой камере. С помощью топливного насоса топливо подается в поплавковую камеру из топливного бака через сетчатый фильтр. Мы можем назвать эту полную сборку простым карбюратором.
| Схема простого карбюратора [щелкните, чтобы увеличить] |
Работа простого карбюратора:
Изучаем работу этого карбюратора поэтапно-
- Как известно, в простом карбюраторе есть поплавковая камера, открытая для атмосферы. Он удерживает атмосферное давление в поплавковой камере.
- Топливо из внешнего топливного бака подается в поплавковую камеру с помощью топливного насоса. Это топливо из топливного бака фильтруется с помощью сетчатого фильтра, который удаляет любые твердые частицы из топлива.
- Теперь топливо из поплавковой камеры подается к основному жиклеру, входящему в состав жиклера.
Этот поток топлива из поплавковой камеры к основному жиклеру осуществляется главным топливным жиклером. - Двигатель подсасывает воздух из атмосферы через воздушную заслонку. Этот воздух проходит через трубку Вентури, что приводит к уменьшению площади поперечного сечения в горловине трубки Вентури.
- За счет этого снижается давление на главном сопле и увеличивается скорость воздуха.
- Эта разница давлений в поплавковой камере и главном сопле вызывает смешение топлива и поступающего атмосферного воздуха.
- Повышенная скорость воздуха после того, как трубка Вентури частично испаряет моторное топливо, которое затем полностью испаряется за счет тепла во впускных коллекторах камеры сгорания и стенках цилиндров.
- Карбюраторы устанавливаются только на бензиновые двигатели, потому что бензиновые двигатели регулируются количеством.
- Когда мы открываем дроссельный клапан, расположенный в нижней части струйной трубы, он пропускает больше воздуха через трубку Вентури, и в двигатель подается большее количество воздушно-топливной смеси, что приводит к тому, что двигатель развивает большую мощность.

- Когда мы закрываем дроссельную заслонку, происходит обратное действие и мощность двигателя снижается.
Подробнее Карбюратор Carter
Что такое кромка сопла в простом карбюраторе?
Во избежание перелива топлива из форсунки конец основной форсунки держится немного выше уровня топлива в поплавковой камере. Эта разница уровней между концом основной форсунки и уровнем топлива в поплавковой камере называется кромкой форсунки. Вы можете увидеть уровень кромки сопла на диаграмме выше.
Ограничения простого карбюратора:
- В этом карбюраторе топливовоздушная смесь полностью зависит от положения дроссельной заслонки.
- Кроме того, соотношение воздух-топливо уменьшается при увеличении оборотов двигателя.
- Основным ограничением или недостатком простого карбюратора является то, что при слишком низкой скорости мы получаем густую смесь, которая вызывает проблемы с воспламенением смеси.

Применение простого карбюратора:
- Используется только в малых и стационарных двигателях, а не в современных двигателях.
Наши загрузки:
- Скачать pdf простого карбюратора – простой карбюратор pdf
- Скачать презентацию простого карбюратора – Простой карбюратор
5 необычных карбюраторов, которые стоит попробовать
В архиве
Майк Бамбек
11 сентября 2019 г.
Делиться
Одиночный четырехцилиндровый карбюратор на V-8 или ряд боковых тяг на рядном шестицилиндровом двигателе сегодня являются обычным явлением, но потребовалось более века удачных экспериментов с технологией карбюратора, прежде чем эти установки стали общепринятой нормой. .
От поверхностного карбюратора на Benz Patent-Motorwagen 1888 года до двухцилиндрового нисходящего потока на Subaru Justy 1995 года основная функция любого карбюратора оставалась неизменной: подавать правильную смесь топлива и воздуха в цилиндры в нужное время.
. Различные комбинации поплавков, трубок, рычагов, форсунок и трубок Вентури показали хорошие результаты в одних областях, но не увенчались успехом в других. Мы собрали пять претендентов, которые использовали уникальный подход к общей проблеме.
Заварочный чайник Holley
Holley 4000 Mike Bumbeck
Заварочный чайник Holley 4000 получил высокую оценку как заводское производство. Его также ненавидели как средство для разжигания огня. В четырехкамерном карбюраторе использовалась относительно обычная первичная и вакуумная вторичная конфигурация, но топливные баки и дозирующие форсунки располагались над дроссельными отверстиями. Форма верхней установки дала чайнику его имя и репутацию. Протекающий чайник и обратный огонь могут привести к нежелательному возгоранию. Когда Holley 4000 работал хорошо, наступало время чая. А 1957 Ford Thunderbird с парой чайников на заводском заводе E-code 312-кубовый двигатель V-8 выдавал 270 л.с., что на 25 л.с. больше, чем у базовой версии.
Ушел на рыбалку
Карбюратор Fish
Карбюратор Fish был изобретен Джоном Робертом Фишем и часто ошибочно отождествляется с мифическим карбюратором на 100 миль на галлон.
Дизайн Fish был гениально прост. Поплавковая чаша с напорным воздухом решила проблему голодания при выплескивании топлива, а щель для испарения автоматически дозировала топливо в соответствии с потоком воздуха без форсунок. Fish самостоятельно адаптировался к широкому диапазону размеров двигателей, высот и требований к производительности без необходимости замены форсунок, силовых клапанов, ускорительных насосов или трубок Вентури. Fireball Roberts успешно участвовал в гонках с карбюратором Fish, и его конструкция использовалась в сериях Minnow Fish, а затем и Reece Fish. У Fish были свои приверженцы и успехи в гоночных кругах, но дизайн так и не получил широкой популярности, несмотря на свои преимущества в производительности.
Карбюратор Cross Boss с максимальной производительностью
Карбюратор с максимальной производительностью
Рядный четырехцилиндровый карбюратор Ford Autolite был разработан для гонок Trans-Am с прицелом на улучшенное распределение топлива и максимально допустимый поток воздуха.
Правила предусматривали одиночные четыре барреля, но никто ничего не говорил о горлах, не выстраивающихся в ряд. Мозговой трест Ford Performance разработал встроенную установку с легкосъемной трубкой Вентури и соответствующими деталями для быстрого обслуживания и настройки на пит-стопе. Несмотря на то, что омологированный Mustang с двойным рядным четырехцилиндровым двигателем и скоростными стеками кажется невероятно хорошей идеей, Ford отошел от автоспорта в 1919 году.70, а программа встроенных карбюраторов Autolite была отложена до того, как был реализован его гоночный и заводской потенциал. Перейдите к встроенному карбюратору Autolite, чтобы узнать всю информацию о карбюраторе максимальной производительности.
Карбюратор на 100 миль на галлон
Карбюратор Pogue
Изобретатель Чарльз Пог и его карбюратор были достаточно реальными, но давний заговор о карбюраторе на 100 миль на галлон со временем развился. В запатентованном карбюраторе Пужа использовалась система предварительного нагрева, которая, как он утверждал, идеально испаряла топливно-воздушную смесь при идеальной температуре для полного сгорания и расходе топлива более 200 миль на галлон.
История гласит, что акции нефтяной компании упали вскоре после того, как отчеты о претензиях Пуджа были опубликованы, и отряд головорезов нефтехимической компании конфисковал его карбюратор и чертежи. Со временем заговор переплелся с водяными двигателями, жидкостно-электрическими двигателями, вечными двигателями, черными ящиками с ионизацией топлива и так далее. Ни для кого не секрет, что улучшенное распыление топлива может привести к повышению эффективности, и хотя срок действия легкодоступного патента Pouge давно истек, никто еще не сделал шаг вперед с работающим карбюратором Pogue на 100, 200 или 5347 миль на галлон.
Thermoquad
Карбюратор Thermoquad
Помимо возможно лучшего названия для карбюратора, Carter Thermoquad был обычным четырехцилиндровым двигателем, за исключением одного важного аспекта в самой его основе. Термопласт. Центральная часть Thermoquad была отформована из армированных волокном фенольных смол для уменьшения веса и улучшения охлаждения топлива. Thermoquad был потомком Carter AVS или вторичного воздушного клапана и сочетал пару первичных отверстий малого диаметра с парой вторичных каналов гораздо большего диаметра.
Вспомогательная дверца с вакуумным приводом открывалась на полную мощность, обеспечивая производительность по требованию и характерный звук полного открытия. Thermoquad был оригинальным оборудованием 19Двигатели V-8 Chrysler Corporation 71–85. Десятилетия теплового цикла и последующее повреждение ядра создали Thermoquad незаслуженно плохую репутацию. С появлением современной 3D-печати Thermoquad и его высокопроизводительная версия Superquad могут вернуться.
Почетное упоминание: Переменный клапан Вентури
Электронная топливная система Pinkser
В идеальном мире регулируемый карбюратор Вентури идеально дозирует топливо в соответствии с поступающим воздухом для почти идеальной смеси в широком диапазоне скоростей потока. Как знает любой, кто пытался подключить пару карбюраторов SU или синхронизировать ряд Mikunis, концепция часто превосходит реальность. Часто упрямая коническая игла и скользящий поршень вышеупомянутых карбюраторов привели к созданию кубического карбюратора Kendig и его преемника Predator, в котором в качестве регулируемой трубки Вентури использовался набор воздушных заслонок.
Выплескивание топлива и голодание по-прежнему были проблемой, поскольку Predator сохранил обычную поплавковую камеру. Сочетая конструкцию воздушной заслонки с впрыском топлива, электронная топливная система Pinsker использует дверцы в форме аэродинамического профиля и топливные форсунки вместе. Изобретатель Майкл Пинскер утверждает, что его гибридная система, в которой используются аспекты нагнетательного карбюратора авиационного типа в сочетании с системой впрыска дроссельной заслонки, представляет собой готовую модернизацию для широкого спектра применений.
Карбюратор с максимальной производительностью предоставлен inlinecarb.com Карбюратор с максимальной производительностью предоставлен inlinecarb.com Карбюратор с максимальной производительностью предоставлен inlinecarb.com
Правильный выбор карбюратора для пяти распространенных комбинаций двигателей
| Практическое руководство — двигатель и трансмиссия
Выбор правильного карбюратора: эксперты предлагают лучший выбор для пяти основных комбинаций двигателей
Независимо от более крупной цели извлечения большой мощности из вашего двигателя, основной целью является создание хорошо настроенной комбинации, обеспечивающей высокую производительность во всем диапазоне оборотов.
И, как вы узнаете из каждой статьи в журнале, поста в блоге или видео на YouTube, ни один отдельный компонент не станет катализатором идеальной производительности.
Однако некоторые детали вносят большой вклад в общую работу двигателя. Распределительный вал, очевидно, является одним из главных, как и карбюратор. Как правило, многие производители двигателей в домашних условиях склонны серьезно выбирать карбюраторы, предполагая, что они могут «сбросить» их во время настройки, чтобы получить идеальную комбинацию. Это может сработать в некоторых случаях, но это не обязательно самый эффективный или действенный метод.
Чтобы выбрать наиболее подходящий карбюратор, используйте базовую формулу: объем двигателя, умноженный на максимальные обороты, разделенный на 3456. Например: типичный малый блок объемом 355 куб. см (с перестройкой на 0,030 больше) с максимальной частотой вращения двигателя 6000 об/мин будет хорошо работать с карбюратором на 616 куб.
футов в минуту ((355 x 6000) 3456 = 616,32).
Но подождите — это еще не все! Вам также нужно будет умножить результат на базовый объемный КПД двигателя — его способность обрабатывать заряд воздуха/топлива. Для стокового двигателя это 80 процентов. Для слегка модифицированного двигателя это около 85 процентов, а для сильно модифицированных двигателей с высокой степенью сжатия — около 9 процентов.5 процентов.
Итак, для этого двигателя 355 показатель 616 куб. 524 кубических фута в минуту на мягком двигателе; и 585 кубических футов в минуту в сочетании с высокой степенью сжатия и высокой производительностью. И поскольку карбюраторы не продаются с такими конкретными показателями расхода, вы должны выбрать модель шкафа выше этого рейтинга, например, карбюратор на 600 или 650 кубических футов в минуту.
Извините. Мы должны были предупредить вас, что математика будет связана с этой историей.
На веб-сайтах Holley и Summit Racing есть интерактивные калькуляторы выбора углеводов, которые учитывают различные варианты объемной эффективности, а сайт Edelbrock предлагает ряд формул объемной эффективности.
Ни один из них, однако, не принимает во внимание другие факторы, такие как впускной коллектор (низкоэтажный или многоэтажный, одноплоскостной или двухплоскостной), пропускная способность головок блока цилиндров и наличие добавочной мощности. Черт возьми, вес автомобиля и даже скорость сваливания главной передачи и гидротрансформатора могут повлиять на выбор оптимального карбюратора.
Когда дело доходит до карбюратора Holley, возникает вопрос о вакуумных или механических вторичных компонентах. Для большинства комбинаций уличных и уличных/полосных двигателей вам понадобятся вакуумные вторичные агрегаты для большей управляемости. Механические вторичные карбюраторы — классическая конструкция с двойным насосом — должны быть зарезервированы для действительно высокопроизводительных комбинаций и, как рекомендует Холли, для более легких автомобилей со снаряженной массой 3100 фунтов или меньше.
Все карбюраторы Edelbrock, основанные на классической конструкции Carter AFB, относятся к вторичному механическому типу, поэтому единственный реальный выбор после определения соответствующего номинала в кубических футах в минуту — выбор между электрическим или ручным дросселем.
И вы, вероятно, хотите электрический. Карбюраторы Edelbrock имеют дверцу вторичного воздуха, карбюраторы серии Performer имеют нерегулируемую дверцу с противовесом под вторичными усилителями, а карбюраторы серии Thunder имеют дверцу вторичного воздуха, которая подпружинена и регулируется над вторичными усилителями. Он предназначен для более легких или тяжелых транспортных средств, что позволяет открывать его раньше или позже, с простой регулировкой пружины.
Со всеми предостережениями, касающимися применения, мы хотели свести к минимуму загадку карбюратора и выбрали простой выход: мы привлекли экспертов Смитти Смита из Edelbrock и Блейна Бернетта из Holley для получения рекомендаций по оптимальному выбору карбюратора для пяти теоретических сборок двигателей, начиная от малых блоков к большим блокам и к набирающему популярность свопу LS. Мы предполагали, что все они будут использоваться с автоматическими коробками передач.
Опять же, могут быть различия в зависимости от транспортных средств, в которые будут устанавливаться двигатели, но их ввод обеспечивает хороший общий обзор выбора карбюратора, используемого в основном на улице, а иногда и на полосе.
Применяются стандартные заявления об отказе от ответственности: ваш пробег может варьироваться, проконсультируйтесь с врачом, прежде чем использовать тяжелую технику, предложение недействительно в Теннесси и так далее.
На улице или на улице правильный выбор карбюратора имеет важное значение для оптимальной работы. Помимо основной формулы для определения надлежащего требования к куб. футам в минуту (рабочий объем x макс. об/мин) 3456, другие факторы включают в себя степень, в которой двигатель рассчитан на высокую производительность (объемный КПД), трансмиссию и даже вес автомобиля.
Объемный КПД выше в высокопроизводительном двигателе, где правильный распределительный вал и дополняющие его компоненты лучше справляются с подачей воздуха в него и из него. Высокая степень сжатия также оказывает большое влияние на объемную эффективность, поскольку дополнительное сжатие обеспечивает большую мощность и, следовательно, большую эффективность, чем комбинация сопоставимого размера с более низкой степенью сжатия.
Среди основных производителей карбюраторов Holley и Edelbrock только Holley предлагает модели с механическими вторичными контурами. Они будут из легендарной линейки Double Pumper. Другие карбюраторы Holley имеют вторичные шестерни с вакуумным приводом, которые рекомендуются для универсального уличного использования и умеренных уличных / полосовых двигателей.
Базовое семейство четырехцилиндровых карбюраторов Holley включает меньшие серии 4150 и 4160, а также более крупную серию 4500, широко известную как Dominator. Показанная здесь серия 4150 является более ориентированной на производительность версией карбюраторов меньшего размера благодаря вторичному дозирующему блоку со съемными форсунками. Вторичная дозирующая пластина модели 4160 не имеет съемных форсунок, но ее можно преобразовать в модель 4150.
Четырехцилиндровые карбюраторы Edelbrock основаны на классическом Carter AFB, который также породил карбюратор Quadrajet, используемый на бесчисленных моделях производства GM.
Они рассчитаны на производительность до 800 кубических футов в минуту и содержат функцию, называемую регулируемым вторичным клапаном (AVS), которая позволяет изменять скорость открытия вторичных клапанов простым поворотом винта.
Хотя производительные карбюраторы Holley и Edelbrock поставляются практически готовыми к запуску из коробки, может потребоваться некоторая корректировка топливной кривой. Силовые клапаны и форсунки можно поменять местами в Holleys (см. здесь), в то время как в карбюраторах Edelbrock ту же функцию выполняют дозирующие стержни с форсунками. Карбюраторы Holley имеют более широкий спектр возможностей для настройки, но с конструкцией Edelbrock, как правило, легче работать и вносить коррективы.
Двигатели с наддувом имеют уникальные требования к карбюратору. В безнаддувном двигателе вакуум в двигателе падает почти до нуля при полностью открытом дросселе (WOT). Тот, в свою очередь, открывает силовой клапан для обогащения смеси.
При наддуве это не так, и результатом может быть детонация, разрушающая двигатель, потому что цепь силового клапана закрывается, и двигатель катастрофически обедняется. Карбюраторы «Blower» модифицированы для обеспечения избыточного давления на WOT, что исключает возможность закрытия силового клапана.
Двигатель №1
Тип: 350 Small-Block
Цель Dyno: 325 л.с. Перестройка классического 350 с ограниченным бюджетом, но стремление к большему, чем завод, предлагаемый в задушенной смогом упаковке 1970-х или 80-х годов. Имея это в виду, наш теоретический маленький блок будет иметь алюминиевый двухплоскостной воздухозаборник поверх набора дышащих головок и распределительного вала с мягкими роликами. Ничего экзотического или дорогого — просто простая и доступная комбинация для второго поколения Camaro, C10 или G-body.
Блейн Бернетт (Холли): Здесь подойдет карбюратор Ultra Street Avenger мощностью 650-670 кубических футов в минуту.
Smitty Smith (Edelbrock): Для повседневного использования таких небольших блоков предлагается карбюратор Performer Series 600 куб. футов в минуту — либо PN 1405 с ручным дросселем, либо PN 1406 с электрическим дросселем.
Двигатель № 2
Тип: 383 Small-Block
Цель Dyno: 450 л.с. Поскольку он будет использоваться в основном на улице, с несколькими ежегодными набегами на драгстрип, мы выберем открытый воздухозаборник, чтобы оптимизировать возможности улицы/полосы. Алюминиевые головки с отверстиями и агрессивный роликовый распределительный вал с подъемом более 0,525 дюйма и сравнительно большим углом разделения кулачков дополняют его способность крутящего момента на низких оборотах с мощностью на более высоких оборотах.
Бернетт (Холли): В зависимости от нескольких других факторов для автомобиля, в который он входит, карбюратор Ultra Street Avenger мощностью 670-770 кубических футов в минуту будет соответствовать всем требованиям.
Это также было бы хорошим выбором для системы Holley Terminator EFI, которая поддерживает до 600 лошадиных сил.
Smith (Edelbrock): Это было бы идеальной комбинацией для одного из наших карбюраторов Thunder Series 800 кубических футов в минуту — PN 1812 для ручной воздушной заслонки или PN 1813 для электрической воздушной заслонки.
Двигатель №3
Тип: 454 Big-Block
Dyno target: 425 л.с.
Подобно нашему базовому маленькому блоку 350, это бюджетный большой блок с насосом, используемый почти исключительно на улице. В нем будет использоваться что-то вроде доступных железных головок с прямоугольным портом от Chevrolet Performance с большими впускными направляющими объемом 325 куб. См и одним из их распределительных валов с гидравлическими роликами, обеспечивающими продолжительность 211/230 градусов и подъемную силу 0,510 / 0,540 дюйма при LSA 112 градусов.
С одноплоскостным воздухозаборником это был бы отличный, удобный для уличного движения шиномонтаж для грузовика, Chevelle или раннего Monte Carlo.
Burnett (Holley) : Классическая двойная помпа 750 — лучший выбор. Он был создан для такой комбинации, даже если автомобиль весит более 3100 фунтов.
Smith (Edelbrock): Один из карбюраторов Edelbrock серии Performer объемом 800 кубических футов в минуту идеально подходит для мягкого биг-блока. Используйте PN 1412 для ручного дросселя или PN 1413 для электрического дросселя.
Двигатель №4
Тип: 572 Big-Block
Цель Dyno: 600 л.с. Мы говорим не о самой плохой из плохих сборок, где деньги не имеют значения, а о специально созданной, ориентированной на гусеницу комбинации с большими головками, большим кулачком и клапанным механизмом, который выдержит набеги, генерируемые наддувом.
в высокие обороты. Мысль здесь 10- или даже 9-второй эт. в правильном транспортном средстве, с некоторым ограниченным временем на улице для ночных круизов и т. д.
Бернетт (Холли) : Продувочный карбюратор Demon мощностью 850 кубических футов в минуту подойдет здесь лучше всего. Он создан специально для двигателей с принудительной индукцией, увеличивая сигнал вакуума при наддуве, чтобы обогатить смесь и избежать детонации.
Smith (Edelbrock): Честно говоря, эта комбинация, вероятно, превзойдет диапазон карбюраторов Edelbrock, но для большого блока 572, в котором используется блок с высокой декой (10,2 дюйма), я бы предложил наш впуск Super Victor. коллектор PN 2927, скажем, с карбюратором 4500-й серии и усилителем мощности по вашему выбору.
Двигатель №5
Тип: LS3 Замена на LS
Цель Dyno: 500 л.с. Семейство LS компактно и легко, а заводские головки цилиндров обеспечивают исключительную пропускную способность воздушного потока, что приводит к большой мощности.

Схема работы простейшего карбюратора: 1 — поплавок; 2 — поплавковая камера; 3 — топливопровод; 4 — запорная игла; .5 — отверстие в поплавковой камер; б — воздухоочиститель; 7 — воздушная заслонка; 8 — диффузор; 9 — распылитель; 10 — дроссельная заслонка; 11 — смесительная камера; 12 — жиклер.
