Установки для управляемого прокола грунта WARRIOR

Линейка установок Warrior состоит из компактных устройств, позволяющих прокладывать коммуникации методом направленного бурения, разрушать старые трубопроводы заменяя их на новые, проводить работы в труднодоступных местах и ограниченных пространствах. Установки позволяют работать из небольших котлованов, люков и подвалов помещений, оборудование быстро собирается и разбирается, легко перемещается и транспортируется.

Применяя установки Warrior Вы сможете:

• Сократить объемы земляных работ;
• Выполнить управляемый или неуправляемый прокол под дорогой или тротуаром;
• Соединить проколом две точки, котлованы, люки или выйти в подвал строения;
•
  Затянуть в грунт стальную или полиэтиленовую трубу, кабельный футляр или связку кабелей;
• Разрушать старые трубы из керамики, стали, бетона или пластика и затягивать на их место новые;
• Выполнять все виды работ без применения буровых растворов или подачи воды.

• Обеспечить безопасность персонала при производстве работ
• Уменьшить вредное воздействие на окружающую среду
• Использовать минимальное рабочее пространство
• Экономить на транспортировке и погрузочно-разгрузочных работах, так как установки легко разбираются на сегменты, при этом вес самого тяжелого из них не превышает 25 кг.

Принцип работы тягово-толкательных установок Warrior

Штанги длиной по 762 мм, с трапецеидальной резьбой на концах, скручиваются вместе в секции, которые проталкиваются сквозь грунт или имеющуюся трубу. При достижении конечного котлована или колодца, направляющий калибр снимается и к концу штанги прикрепляется необходимый расширитель для уплотнения грунта или режущая головка для разрушения старой трубы. Прокладываемая труба или кабель подсоединяется к расширителю, затем штанги вытягиваются назад к лафету в стартовый котлован до полного выхода оголовка новой трубы и наконечника новой трубы или кабеля.

Контроль направленного бурения

В установках используется технология определения траектории бурения. В комплект входит пилотная штанга со скошенным наконечником (корпус зонда) куда помещается зонд системы локации, например DigiTrack F2, F5 или SE.  Система локации определяет точное местоположение  направляющей штанги под землей. Особая форма скошенного наконечника и возможность вращать колонну штанг, позволяют корректировать траекторию бурения, что обеспечивает высокую точность выхода буровой головки в заданной точке приемного котлована или люка. Корректировка  траектории очень важна при бурении на расстояние более 20 метров. Есть два варианта вращения буровой колонны:  вручную, при помощи трубного ключа, или механизированный вариант — при помощи гидропривода.

Основные преимущества установки WR6 перед Ditch Witch P80:

• Более компактные размеры — 1372 х 546 х 432 мм (WR6)  против 1800 х 430 х 450 мм (P80)
• Меньший общий вес
• Легкость транспортировки — установка очень быстро разбирается на элементы
• Высокая мощность в обоих направлениях — 40 тонн (WR6) против 36 тонн (Р80)
• Выше скорость прокола — 2 м/мин (WR6) против 1,25 м/мин (P80)
• Длиннее ход каретки — 254 мм (WR6) против 229 мм (Р80)
• Выше надежность: отсутствует такое слабое звено как у P80 — место приворота штанги к штоку цилиндра
• Опциональный короб и встроенный гидравлический ключ

Технические характеристики:

Модель	WR4M	WR4	WR6	WR7	WR8
Усилие тяги/проталкивания	20 тонн	20 тонн	40 тонн	55 тонн	75 тонн
Диаметры устанавливаемых труб разрушением (мм)	до Ø225	до Ø225	до Ø350	до Ø520	до Ø600
Диаметры устанавливаемых труб протягиванием сквозь грунт (мм)	до Ø100	до Ø150	до Ø320	до Ø450	до Ø500
Длина прокола (метров)	30 — 50	100	150	150	150
Скорость хода каретки	2 м/мин	2,75 м/мин	2 м/мин	2,5 м/мин	2 м/мин
Длина хода каретки (мм)	254	254	254	254	305
Длина штанг (мм)	400	762	762	762	762
Диаметр штанг (мм)	Ø41,4	Ø41,4	Ø50,8	Ø50,8	Ø50,8
Возможность корректировки траектории прокола	есть
Совместимость с системой локации	Digitrack SE
Радиус изгиба буровой колонны	30 см на каждые 3 метра
Габариты установки (Д х Ш х В мм)	915х457х381	1169х457х381	1372х546х432	1829х546х496	1639х762х687
Контейнер для штанг  (Д х Ш х В мм)	860 мм х 410 мм х 560 мм
Размер стартового котлована (мм)	1000 х 600	1219 х 762	1422 х 889	1900 х 600	1700 х 800
Вес установки (кг)	170	170	327	472	870
*Примечание	Установка легко и быстро разбирается на сегменты с максимальным весом каждого из них не более 25 кг.
Силовая станция
Габариты силовой станции  (Д х Ш х В мм)	1016 х 762 х 914
Вес силовой станции (кг)	195	195	195	771	772
Тип корпуса силовой станции	блок на двух колесах с ручками	блок в виде контейнера

УСТАНОВКА ГОРИЗОНТАЛЬНОГО БУРЕНИЯ УГБ-17

Установка горизонтального бурения (прокола, продавливания) предназначена для сооружения подземных переходов трубопроводов, линий связи или других коммуникаций под шоссейными и железными дорогами или сооружениями в грунтах 2-4 класса по ГОСТ 25100 (кроме скальных, полускальных и песка), плотностью скелета не более 2г/см3 без прекращения движения по дорогам или сноса (обхода) сооружений, то есть по бестраншейной технологии.

Установка УГБ-17 может работать как по принципу бурения скважины, так и по принципу прокола (продавливания). В первом случае буровая головка идёт перед прокладываемым патроном, во втором случае буровая головка находится внутри продавливаемого патрона для разбуривания попадающего внутрь патрона грунта.

Принцип работы установки основан на механическом бурении. Основным рабочим органом установки является бурильная (фрезерная) головка. При бурении одновременно в забой (скважину) подается прокладываемая труба-патрон. Грунт, образующийся в результате разработки, постоянно удаляется шнековым транспортером. Подача механизма бурения и трубы-патрона производится механической лебедкой. Максимальная единичная технологическая длина прохода (без переустановки машины на патроне или переустановки якоря или смены канатной вставки) составляет 30 м (при работе лебедки через полиспаст).

Шнековый транспортер набирается из отдельных секций с целью достижения необходимой длины. Переход может сооружаться на полную длину, а в стесненных условиях постепенным удлинением патрона и шнекового транспортера. Агрегаты установки монтируются на общей раме, крепящейся по оси перехода. В качестве силового агрегата используется собственный дизельный двигатель. Установка может комплектоваться приборами и инструментами для выставления патрона по горизонтали и вертикали, что обеспечивает его выход в заданную точку.

Комплектность установки шнеками на необходимые диаметры и необходимой длины согласовывается дополнительно. В сменное оборудование для прокладки патрона конкретного диаметра длиной 60 м входят следующие составляющие:

• головка бурильная — 1 шт.;

• шнеки основные (длина 6 м) — 10 шт.;

• шнеки переходные (длина 3,6 м, 3 м, 2,4 м, 1,8 м) – по 1 шт. каждой длины;

• соединительные элементы для шнеков — 15 комплектов;

• переходные элементы (седла) для монтажа УГБ на трубе-патроне — 1 комплект.

Технические характеристики

	УГБ-17
Проектная длина прохода, м для патронов 1420 – 1720 мм	60 — 120 до 60
Диаметр патрона, мм	530 — 1720
Максимальное усилие подачи, тн	400
Силовой агрегат, тип мощность, кВт (л. с.)	дизель ЯМЗ-236НМ169 (230)
Редуктор привода шнеков	Ц2-650 МР3
Номинальный крутящий момент при 40% нм (тяжелый)	15000
Номинальная радиальная нагрузка на тихоходном валу 40%, н	30000
Усилие тяговой лебедки,тн: без полиспаста со штатным полиспастом	19 190
Габаритные размеры (в рабочем положении), мм	5510х3200х4024
Масса (без шнеков), кг	12000

* — последняя модификация — июнь 2013 года

ШНЕКИ НА РАЗЛИЧНЫЕ ДИАМЕТРЫ

По специальному заказу могут быть спроектированы и изготовлены шнеки различного назначения на диаметры, необходимые Заказчику от минимального диаметра 159 мм до максимального диаметра 1720 мм.

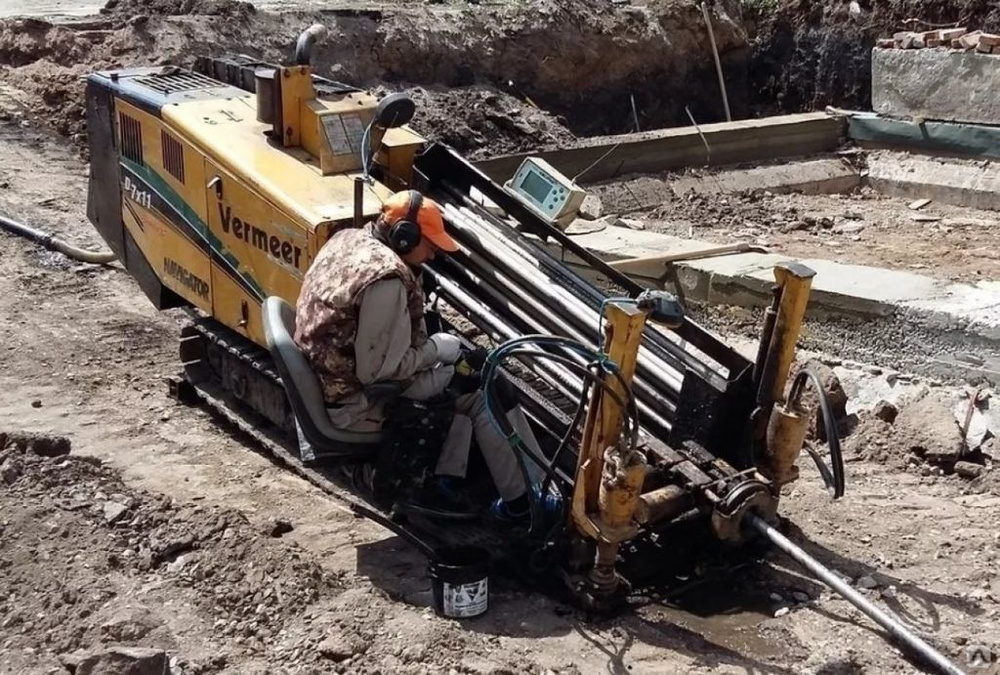

Метод горизонтально направленного бурения (ГНБ)

За счет бюджетных средств выполняются работы по прокладке канализационного коллектора, в том числе есть работы по прокладке полиэтиленового трубопроводов методом горизонтально направленного бурения (ГНБ).

Прямой расценки по прокладке трубопровода методом ГНБ в ТЕР -2001 Ленинградская область в редакции 2014 года нет (в базе ТЕР Ленинградской области в ред. 2009 г. были расценки табл. 34-02-019).

Расценили работу по прокладке трубопровода методом ГНБ «применительно» по расценкам ТЕР 04-01-076-01, ТЕР 04-01-077-9, ТЕР 04-01-077-10.

Считаем, что состав работ по данной расценке идентичен и во многом схож с составом работ по укладке трубопроводов методом горизонтально-направленного бурения.

Состав работ к ТЕР 04-01-077-09: «01. Опускание автомобильным краном в стартовый котлован расширителя и соединение с трубой. 2. Установка прессового кольца нужного диаметра. 03. Монтаж на поверхности котлована начальной трубы и двух шнеков с буровой головкой, опускание в начальный котлован с укладкой на направляющую раму. 04. Предварительное расширение скважины после пилотного бурения со сваркой производственных труб в стык. 05. Удаление выбуренного грунта с погрузкой на автосамосвалы. 06. Демонтаж звеньев производственных труб, шнеков предварительного расширителя, предварительного расширителя».

Состав работ к расценкам на горизонтальное направленное бурение включает: Буровые штанги прямым или вращательным движением задавливают в грунт буровую головку. Выдерживать направление проходки помогает локатор — с его помощью отслеживается и корректируется движение бурового инструмента. После пилотного бурения малым диаметром, обратным движением через скважину пускается расширитель с плетью трубопровода. В зависимости от типа грунта и длины прокола, диаметр скважины может быть увеличен за несколько проходов расширителя. Прокол под объектами методом ГНБ ведется с использованием стартового и приемного котлованов длиной до 3 м.

Существует мнение, что можно использовать расценки табл. 22-05-002. Но мы считаем, что расценки 22-05-002 на «Продавливание без разработки грунта (прокол) …» не соответствуют применяемому нами методу ГНБ по составу работ:

«01. Опускание, укладка и центрирование труб на направляющей раме. 02. Сварка труб и приварка ножа. 03. Установка нажимных устройств. 04. Продавливание трубы в грунте с обслуживанием механизмов. 05. Наращивание нажимных устройств».

Укладка труб методом продавливания заключается в том, что трубу прокладывают открытым концом, на конце трубы есть так называемый нож, который и вдавливают в грунт, используя усиленные гидравлические домкраты. Грунт, попадающий при продавливании в трубу, разрабатывается и удаляется из забоя ручным или механизированным способом. Гидравлические домкраты устанавливаются в стартовом котловане, рядом с рабочим котлованом на поверхности в обязательном порядке устанавливаются гидравлические насосы высокого давления. Принцип работы заключается в циклическом вдавливании отрезков трубы и переключении домкрата на прямой и обратный ходы. На заключительном этапе оборудование демонтируется, стартовый и приемный котлован закапываются.

На основании вышеизложенного считаем, что применение расценок по ТЕР 04-01-077-09,010 в ло- калъной смете правомерно и применительно для данной технологии работ. Так же надеемся, что в следующей редакции Территориальных сметных нормативных баз, разработчики расценок учтут необходимость введения прямой расценки на укладку труб методом ГНБ, как это было в предыдущей редакции базы (ТЕР 34-02-019-01).

Ответ

При подготовке к выпуску и утверждению Минстроем государственных элементных сметных норм (ГЭСН) сметно-нормативной базы 2001 года в редакции 2014 года без объяснения причин* разработчиками были исключены нормы табл. 34-02-019 «Устройство переходов с помощью установок горизонтально-направленного бурения и проходческих машин». Территориальные единичные расценки, применяемые для определения стоимости работ, финансируемых за счет средств бюджета, выпускаются в строгом соответствии с разработанными и утвержденными государственными элементными сметными нормами. Таким образом, в ТЕР Ленинградской области в редакции 2014 года (и, соответственно, в ТЕР других регионов) нет прямых расценок на устройство переходов методом ГНБ.

В сложившейся ситуации для определения стоимости работ на устройство переходов методом ГНБ необходимо использовать имеющиеся в сметно-нормативной базе расценки, наиболее близко подходящие по технологии производства работ к технологии, применяемой при устройстве переходов методом ГНБ.

Рекомендуем для определения стоимости работ по устройству переходов методом ГНБ использовать «применительно» расценки на бестраншейную прокладку трубопроводов машинами горизонтального прессово-шнекового бурения, включенные в ГЭСН (ФЕР, ТЕР) части 4 «Скважины».

Расценки табл. 22-05-002 «Продавливание без разработки грунта (прокол)» не рекомендуются в данном случае к применению, как значительно отличающиеся по технологии производства работ от технологии, применяемой при устройстве переходов методом ГНБ.

Такой же точки зрения (в своем ответе № 3032 от 05.09.2014 на подобный вопрос) придерживаются и специалисты «Центрального научно-исследовательского института экономики и управления в строительстве». Примечание редакции:

Руководство ФЦЦС еще в 2010 году заявляло о том, что по их решению расценки табл. 34-02-019 исключены, так как разрабатываются новые расценки на прокладку трубопроводов методом ГНБ.

Приказом Минстроя от 24.01.2017 г. № 41/пр «О внесении изменений в федеральный реестр сметных нормативов» ГЭСН часть 04 «Скважины» дополнена нормами на устройство подземных переходов методом ГНБ — табл. с 04-01-079 по 04-01-087.

Система локации и навигации для ГНБ — система слежения и наведения для машин направленного горизонтального бурения

Прайс-лист на технику для ГНБ, пневмопробойники | Буровой инструмент для машин ГНБ

Совместима со всеми машинами направленного бурения выпускаемыми в России и за рубежом!

Система слежения и наведения для машин направленного горизонтального бурения itrack предоставляет информацию точного контроля для управления работой машин горизонтального направленного бурения. Важными критериями для индустрии бестраншейной укладки трубопроводов являются бурение в соответствии с заданной трассой. Данную навигационную систему отличает — высокая скорость, точность и простота работы.

Навигационная система включает в свой состав приемник itrack, блок DataView, один или несколько зондов DataSonde и программные средства Borelog

С помощью технологии автоматического слежения (с помощью стрелок на экране), приемник наводит оператора на бурильную головку. Глубина отображается автоматически, когда приемник расположен непосредственно над зондом DataSonde.

Особенности и преимущества: — возможность поиска при разных частотах и технология подавления помех в значительной степени увеличивают точность и эффективность бурения.

— отображение в реальном времени угла бокового наклона (индикатор в виде часов) и угла тонгажа (наклона) увеличивают скорость и точность направленного горизонтального бурения. — четыре наводящие стрелки для точного определения положения и глубины под землей — автоматический компас показывает направления бурения. — изменение частоты зондирования для исключения влияния локализованных помех. — встроенный регистратор параметров бурения BoreLogger. — предупредительная сигнализация о превышении температуры зонда DataSonde и низком напряжении батарей питания. — стрелки для автоматического поиска. — угол тонгажа (наклона) в % или градусах. — передача в реальном времени угла бокового наклона и угла тонгажа от зонда в приемник в ПО DataView.

— совместимость с зондами SDS и PDF

Технические характеристики приемника системы слежения и наведения для машин направленного горизонтального бурения) :

Конструкция	Термопластичный материал с высокой ударопрочностью, удовлетворяет требованиям стандартов NEMA 3R и IP54 (от основания до верха основного корпуса — требованиям стандарта to IP67).
Конструктивная прочность	Выдерживает падение с высоты 1 м на бетон.
Размеры	100 х 65 х 30
Масса	4,5 кг
Погрешность определения позиции	±5% от глубины зонда DataSonde
Погрешность определени глубины	±5% до 10 м, возрастает до ±10% при глубине до 35 м.
Диапазон значений   глубины	0,2 … 35 м
Диапазон дистанционного управления	При глубине зонда DataSonde 3 . .. 5 м = диапазон 25 м. При глубине зонда 5-25 м = диапазон Смотрите также Аммиак в воде из скважины Интегра бурение пожар Приборы для исследования скважин Забивка направлений в бурении В какое время года лучше бурить скважину на воду Сколько стоит вырыть скважину для питьевой воды Колодец или скважина что лучше для дачи Можно ли пить воду из скважины Чистка скважины эрлифтом Системы очистки воды из скважины Водосборное кольцо для алмазного бурения

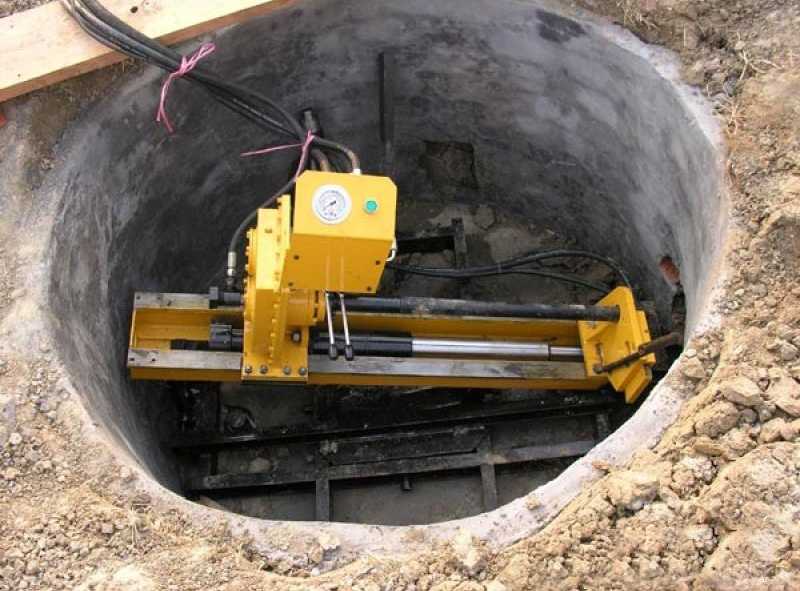

Установка прокола грунта Игла 20Т. Прокол из колодца.

Интересна установка ИГЛА 20Т?

Оставьте свои контакты, а мы отправим самые подробные данные за 10 минут! (Обещаем не тревожить лишний раз)

Описание установки:

Данная установка предназначена для бестраншейной прокладки коммуникаций. Позволяет сделать управляемый прокол грунта своими руками, без привлечения сторонних организаций. Также добавляет возможность работы не характерной для метода ГНБ, а именно: замена вышедших из строя трубопроводов методом разрушения старой трубы диаметром до 225 мм с одновременной протяжкой новой.

“В отличие от ГНБ, прокол грунта выполняется не бурением, а прокалыванием пилотной скважины усилием гидравлических цилиндров. Прокол применим при работе в грунтах до 4-й категории.”

Типы прокладываемых коммуникаций:

бестраншейная прокладка водопровода

бестраншейный ремонт канализации

бестраншейная прокладка газопровода

бестраншейная прокладка кабеля

кабель связи

прокладка труб в футляре

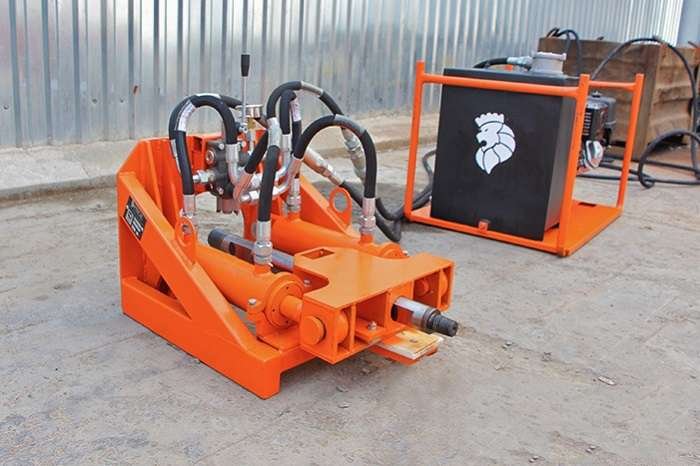

Конструктивные особенности установки ИГЛА 20Т

Каретка на роликах

Позволяет равномерно распределять нагрузку гидроцилиндров на корпус установки. Движущиеся части установки не выходят за габарит и, благодаря этому, служат дольше, чем у установок иных конструкций. Легкое скольжение и надежная конструкция при выполнении любых работ.

Маслостанция с бензиновым двигателем «Lifan» 15 л. с.

Ручной запуск двигателя, объем топливного бака 6,5 литров, а маслянного — 1,1 литр. На маслостанцию установлен насос НШ6.

БРС закрытого типа

Исключает попадание посторонних частиц в гидролинии. Быстро и надежно закрепляется в систему. Совместима с любыми соединениями по стандарту ИСО.

Конструктивные особенности установки ИГЛА 20Т

Каретка на роликах

Позволяет равномерно распределять нагрузку гидроцилиндров на корпус установки. Движущиеся части установки не выходят за габарит и, благодаря этому, служат дольше, чем у установок иных конструкций. Легкое скольжение и надежная конструкция при выполнении любых работ.

Маслостанция с бензиновым двигателем «Lifan» 15 л. с.

Ручной запуск двигателя, объем топливного бака 6,5 литров, а маслянного — 1,1 литр. На маслостанцию установлен насос НШ6.

БРС закрытого типа

Исключает попадание посторонних частиц в гидролинии. Быстро и надежно закрепляется в систему. Совместима с любыми соединениями по стандарту ИСО.

Технические характеристики установки ИГЛА 20Т:

• Тяговое усилие: 20 тонн
• Максимальная длина прокола: 80 м
• Габариты установки: 645х440х240 мм
• Вес установки: 110 кг
• Мощность/тип двигателя: 15 л.с./бензиновый
• Рабочая длина штанги: 600 мм
• Диаметр штанги: 45 мм
• Габариты маслостанции: 400х800х700 мм
• Вес маслостанции: 115 кг

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
