Принцип работы 5 цилиндрового двигателя

29.07.2021

Порядок работы цилиндров двигателя внутреннего снорания

Порядок работы цилиндров в разных двигателях отличается, даже с одним и тем же количеством цилиндров порядок работы может быть разным. Рассмотрим, в каком порядке работают серийные двигатели внутреннего сгорания различного расположения цилиндров и их конструктивные особенности. Для удобства описания порядка работы цилиндров, отсчёт будет производиться от первого цилиндра, первый цилиндр- это тот который спереди двигателя, последний, соответственно, возле коробки передач.

3-х цилиндровый

В таких двигателях всего 3 цилиндра и порядок работы самый простой: 1-2-3. Запомнить легко, и работает быстро.
Схема расположения кривошипов на коленвале выполнена в виде звёздочки, они расположены под углом 120° друг к другу. Вполне возможно применить схему 1-3-2, но производители не стали этого делать. Так что единственной последовательностью работы трёхцилиндрового двигателя является последовательность 1-2-3. Для уравновешивания моментов от сил инерции на таких двигателях применяется противовес.

4-х цилиндровый

Существуют как рядные, так и оппозитные четырёх цилиндровые двигатели, коленвалы у них выполнены по одной и той же схеме, а порядок работы цилиндров разный. Это связано с тем, что угол между парами шатунных шеек равен 180 градусов, то есть, 1 и 4 шейки находятся на противоположных сторонах со 2 и 3 шейками.

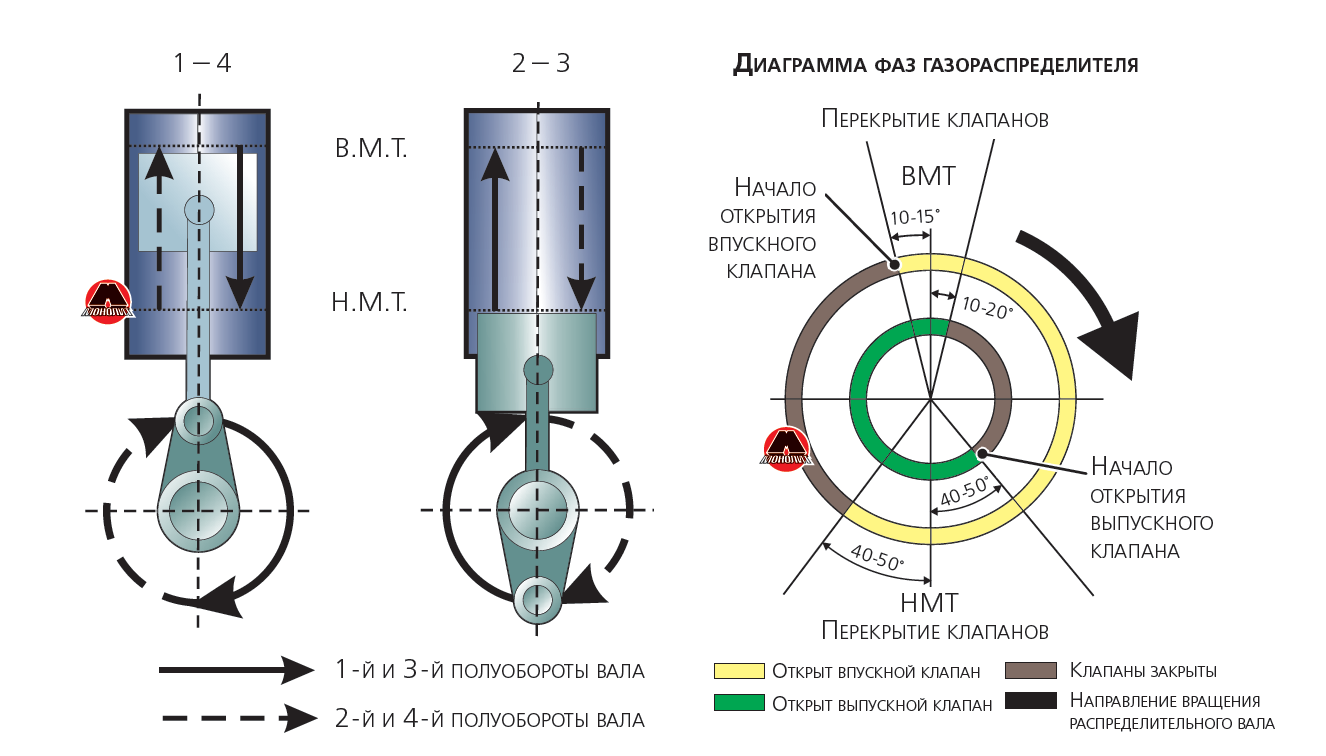

1 и 4 шейки с одной стороны, 3 и 4- на противоположной.

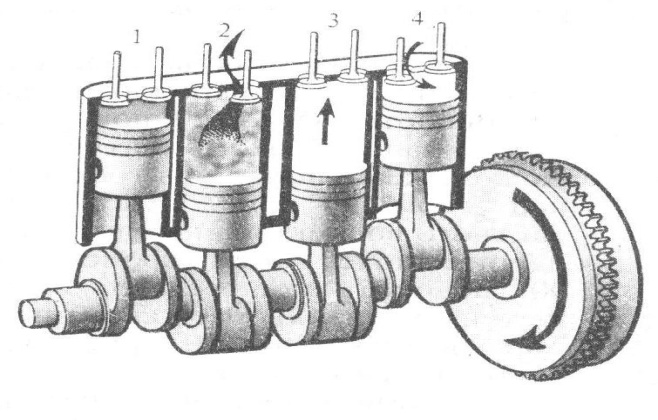

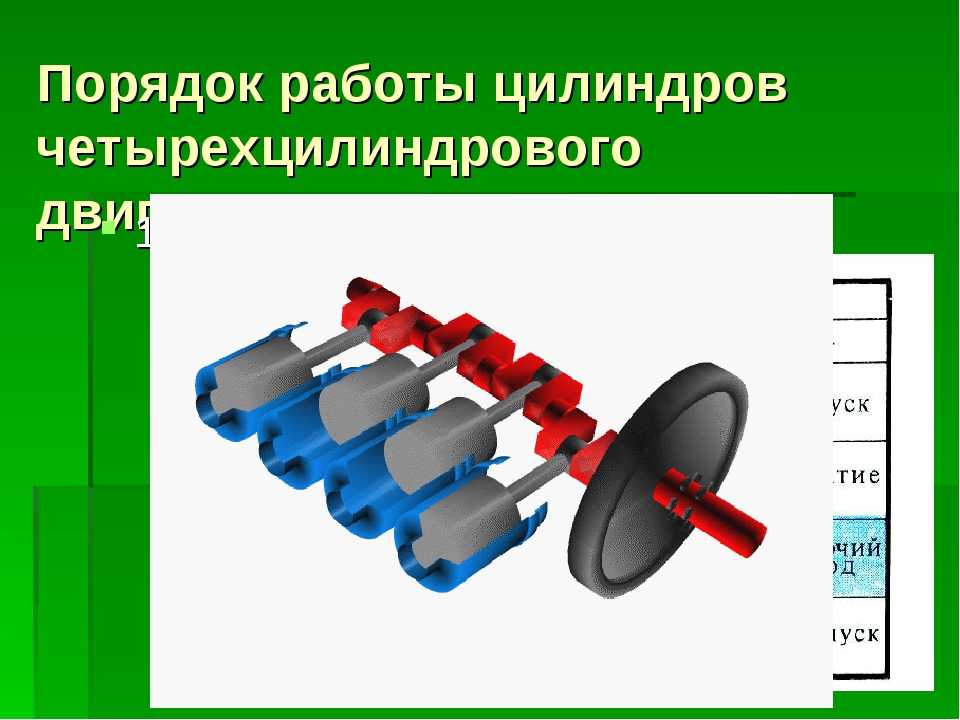

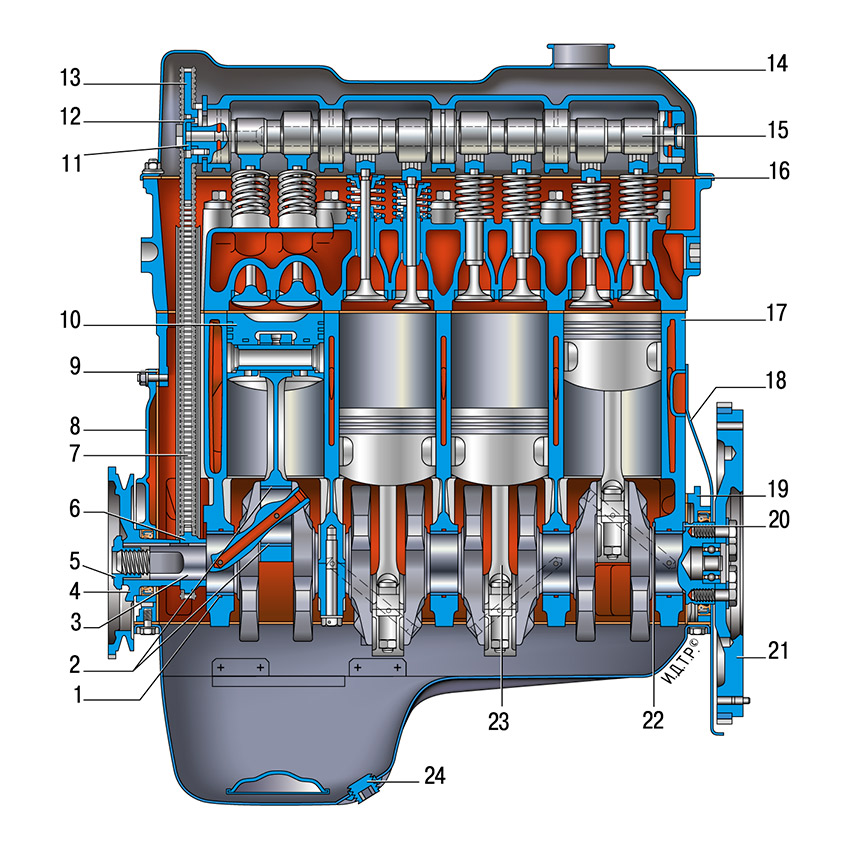

В рядном двигатели применяется порядок работы цилиндров 1-3-4-2 — это самая распространённая схема работы, так работают практически все машины, от Жигулей до Мерседеса, бензиновые и дизельные. В ней последовательно работают цилиндры с расположенные на противоположных сторонах шейках коленвала. В данной схеме можно применить последовательность 1-2-4-3, то есть поменять местами цилиндры, шейки которых расположены на одной стороне. Используется в 402 двигателе. Но такая схема встречается крайне редко, в них будет другая последовательность в работе распредвала.

Оппозитный 4-х цилиндровый двигатель имеет другую последовательность: 1-4-2-3 либо 1-3-2-4. Дело в том, что поршни достигают ВМТ одновременно, как с одной стороны, так и с другой. Такие двигатели чаще всего встречаются на Субару (у них почти все оппозитники, кроме некоторых малолитражек для внутреннего рынка).

5-ти цилиндровый

Пятицилиндровые двигатели нередко применялись на Мерседесах или АУДИ, сложность такого коленвала заключается в том, что все шатунные шейки не имеют плоскости симметрии, и развёрнуты относительно друг друга на 72° (360/5=72).

Порядок работы цилиндров 5-ти цилиндрового двигателя: 1-2-4-5-3,

6-ти цилиндровый

По расположению цилиндров 6-ти цилиндровые двигатели бывают рядными, V-образными и оппозитными. У 6-ти цилиндрового мотора есть много различных схем последовательности работы цилиндров, они зависят от типа блока и применяемого в нём коленвала.

Рядный

Традиционно применяется такой компанией, как БМВ и некоторыми другими компаниями. Кривошипы расположены под углом 120° друг к другу.

Порядок работы может быть трёх видов:

1-5-3-6-2-4
1-4-2-6-3-5
1-3-5-6-4-2

V-образный

Угол между цилиндрами в таких двигателях составляет 75 либо 90 градусов, а угол между кривошипами составляет 30 и 60 градусов.

Последовательность работы цилиндров 6-ти цилиндрового V-образного двигателя может быть следующей:

1-2-3-4-5-6
1-6-5-2-3-4

Оппозитный

6-ти цилиндровые оппозитники встречаются на автомобилях марки Subaru, это традиционная компоновка двигателей для японцев. Угол между кривошипами коленвала составляет 60 градусов.

Последовательность работы двигателя: 1-4-5-2-3-6.

8-ти цилиндровый

В 8-ми цилиндровых двигателях кривошипы установлены под углом 90 градусов друг к другу, так уак в двигателе 4 такта, то на каждый такт работает по 2 цилиндра одновременно, что сказывается на эластичности двигателя. 12-ти цилиндровый работает ещё мягче.

В таких двигателях, как правило, наиболее популярной используется одна и та же последовательность работы цилиндров: 1-5-6-3-4-2-7-8.

Но Феррари использовала другую схему- 1-5-3-7-4-8-2-6

В данном сегменте каждый производитель использовал ему только известную последовательность.

10-ти цилиндровый

10 цилиндровый не особо популярный мотор, редко производители использовали такое количество цилиндров. Тут возможны несколько вариантов последовательностей воспламенения.

1-10-9-4-3-6-5-8-7-2 — используется на Dodge Viper V10

1-6-5-10-2-7-3-8-4-9 — BMW заряженных версий

12-ти цилиндровый

На самых заряженных машинах ставили 12-ти цилиндровые двигатели, к примеру, Феррари, Ламборгини или более распространённые у нас Фольцвагеновские двигатели W12.

Последовательность работы следующая:

1-7-5-11-3-9-6-12-2-8-4-10 у Ferrari 456M GT V12 2001 года
1-7-4-10-2-8-6-12-3-9-5-11 у Lamborghini Diablo VT 1997 года
1-12-5-8-3-10-6-7-2-11-4-9 у Audi VW Bentley с двигателем W12.

Преимущества пятицилиндрового двигателя

Плюсы пятицилиндровых моторов.

Считается, что машины, мотор которых оснащен 5 цилиндрами являются чуть ли не самыми лучшими в мире автотранспортными средствами. Но так было далеко не всегда и не везде. Ведь производители подобных двигателей допускали иногда серьезнейшие ошибки в просчетах, которые негативно сказывались на репутации таких многоцилиндровых моторов.

Пятицилиндровые двигатели оказались в то время под капотом многих легендарных автомобилей. Например, ими были оборудованы автомобили Audi Ur Quattro второго поколения и автомашины Ford Focus RS и Volvo 850R. В итоге у инженеров получились вполне неплохие и достаточно резвые авто-родстеры.

За последнее время пятицилиндровые агрегаты переживают не лучшие свои времена. С каждым годом их производится все меньше и меньше и в основном они выпускаются для моделей Audi ТТ RS и RS3. Другие же автопроизводители по-прежнему отдают предпочтение стандартным двигателям с 4 цилиндрами. Впрочем, находятся и такие автогиганты которые до сих пор считают, что лучше все же устанавливать на машины двигатели с 5 цилиндрами, чем с 4 (четырьмя). И на это у них есть веские основания.

Примечательно, что в пятицилиндровых моторах предусмотрена отдельная система зажигания, она придает дополнительную мощь коленчатому валу. Также благодаря этой системе вращение коленвала становится более интенсивным (интервал составляет 144 градуса).

Вместе с тем, надо сказать, что по этому показателю четырехцилиндровый двигатель и агрегат с 5 цилиндрами практически идентичны. Но при этом данный пятицилиндровый двигатель имеет у себя дополнительные 36 градусов люфта. Иначе говоря, он как и 4 цилиндровый мотор обеспечивает вращение коленчатого вала на 180 градусов, но однако делает это значительно быстрее.

Поршни коленчатого вала у такого двигателя расположены таким образом, чтобы обслужить сразу все 5 цилиндров. Первый поршень находится в так называемой верхней мертвой точке, второй — достигает 144 градуса против часовой стрелки коленвала, третий поршень поворачивается на 216 градусов, четвертый делает обороты на 288 градусов, ну а пятый – на 72 градуса. По большому счету зажигание пятицилиндровых моторов работает в следующем порядке: «1-2-4-5-3». В данном случае третий поршень является как-бы центральным, а все остальные второстепенными.

Как и в трехцилиндровых двигателях в моторах с 5 цилиндрами возвратно-поступательное вращение осуществляется за счет определенных интервалов, а порядок зажигания обеспечивает баланс вертикальным мощностям двигателя. Правда в таких случаях постоянно случается дисбаланс крутящего момента, который возникает вдоль горизонтальной плоскости мотора. То есть, все 5 цилиндров регулярно пытаются крутить или переворачивать поршни на коленвалу на его длину, в связи с чем рекомендуется сделать балансировку крутящего момента.

Для всех скептиков, которые считают это проблемой, есть несколько причин свидетельствующих о том, что пятицилиндровые двигатели по-прежнему жизнеспособны. Дело в том, что цилиндры расположены поперечно друг-другу. Более того, расстояние между ними минимальное, что в свою очередь делает их идеальным вариантом для небольших машин.

К тому же моторы с 5 цилиндрами обеспечивают более плавную езду автомобилю по сравнению с четырехцилиндровыми агрегатами. Не удивительно, что их предпочитает устанавливать на свои автомобили компания «Audi», ведь немецкий автопроизводитель всегда стремился и стремится к тому, чтобы автомобилисты испытывали максимальный комфорт в процессе движения.

У пятицилиндровых двигателей есть и миниатюрный аналог — V10s. Но в отличие от них моторы с 5 цилиндрами пользуются большей популярностью. Конечно во многом это обусловлено тем, что они обладают более внушительными техническими характеристиками.

В самое ближайшее время мы начнем тестирование автомобиля Audi RS3, который оснащен пятицилиндровым двигателем объемом в 2,5 л. К слову, точно такой же мотор установлен и на Audi ТТ, при этом он способен выдавать аж 400 л. с.

В этом году планирует оснастить свои новые модели машин многоцилиндровым двигателем и другой Немецкий автогигант – компания «Mercedes». Серьезные планы и у автокомпании «Jaguar», она собирается использовать на своих автомобилях шестицилиндровый мотор. Все это говорит в пользу того, что многоцилиндровые двигатели рано списывать со счетов, у них есть перспективное будущее и автомобилистов ждут захватывающие времена.

Пятицилиндровые моторы Audi празднуют 40-летний юбилей

Ровно сорок лет назад, в августе 1976 года, был представлен седан Audi 100 второго поколения, под капотом которого находился первый в истории компании пятицилиндровый мотор. Его создание стало результатом компромисса: хозяева из фирмы Volkswagen приняли решение двигать Audi вверх по рыночной лестнице, но разработка престижного шестицилиндрового мотора тогда оказалась слишком хлопотной, да и его размещение под капотом потребовало бы перекомпоновки моторного отсека. Поэтому в итоге было принято решение добавить еще один цилиндр к существующей рядной «четверке» семейства EA827. Получившийся двигатель объемом 2,1 л имел систему впрыска Bosch K-Jetronic и развивал 136 л.с. Это был первый в мире серийный бензиновый пятицилиндровый мотор, хотя выпуск аналогичных дизелей еще в 1974 году начал концерн Daimler-Benz.

Audi 100 5E с пятицилиндровым атмосферником (1976 год)

Уже в 1978 своя дизельная «пятерка» появилась и у Audi, а год спустя вышел наиболее дорогой седан Audi 200: бензиновый мотор 2.1 с турбокомпрессором KKK развивал 170 л.с.! Позже пятицилиндровые агрегаты устанавливали и на «младшие» модели Audi 80/90, а также на легендарные полноприводные купе Audi quattro. Именно на гоночной версии Sport quattro в 1983 году появилась новая головка блока с четырьмя клапанами на цилиндр.

В дальнейшем рабочий объем «пятерок» вырос до 2,5 л, а мощность наиболее «заряженной» версии на универсале Audi RS2 Avant, доводкой и сборкой которого занималась компания Porsche, достигала 315 л.с. Однако в 1991 году на модернизированном седане Audi 80 дебютировал мотор V6, и вскоре началось постепенное вытеснение пятицилиндровых агрегатов — со сцены они сошли в 1997 году.

Турбопятерка от Audi quattro мощностью 200 л.с.

Второе рождение произошло неожиданно. Еще в 2005-м был разработан простой пятицилиндровый атмосферник 2. 5, который устанавливали на автомобили Volkswagen Jetta, Golf/Rabbit и Passat для американского рынка. Именно этот агрегат и выбрали за основу инженеры Audi, когда потребовалось создать компактный, но мощный мотор для «горячей» двухдверки Audi TT RS (340 л.с.). Хотя головка блока и шатунно-поршневая группа были разработаны заново, а блок впервые отлили не из обычного, а из упрочненного чугуна, который раньше использовался только в дизелях TDI.

Сейчас эти моторы ставятся на автомобили Audi RS 3 Sportback и Audi RS Q3. А для TT RS нынешнего поколения разработан новый агрегат: рабочий объем остался прежним (2480 «кубиков»), но картер и другие детали теперь алюминиевые, установлен новый турбокомпрессор, более эффективный интеркулер, а также комбинированный впрыск топлива (в коллектор и напрямую в цилиндры). Мощность — 400 л.с.

Новейший пятицилиндровый турбомотор 2.5 TFSI

Интересно, что характерный «нечетный» звук и относительная компактность — единственные преимущества пятицилиндровых моторов. Дело в том, что они неважно уравновешены: если силы инерции компенсируются, то моменты от этих сил «гуляют» свободно. Во время работы двигателя по блоку постоянно пробегает волна изгибающего момента, поэтому блок должен быть весьма жестким, а для борьбы с вибрациями нужны особые опоры, противовесы или балансирные валы — это все дополнительные затраты.

Audi TT RS нового поколения

Поэтому кроме Audi производством пятицилиндровых моторов сейчас занимается только Ford: такие дизели объемом 3,2 л устанавливаются на пикапы Ranger и коммерческое семейство Transit. Хотя в разное время «пятерки» были в арсенале компаний Volvo, Land Rover , Fiat , Honda , General Motors и даже SsangYong (по лицензии Даймлера). Однако в Audi от необычной схемы отказываться не собираются. Ходят слухи, что нынешний двигатель 2.5 TFSI вскоре появится на базовой версии суперкара Audi R8.

Радиальные двигатели

Раз уж наш блог начал рассказывать про различные типы двигателей, мы не могли не пройти мимо необычных типов ДВС и невероятных машинах, которые на них ездят.

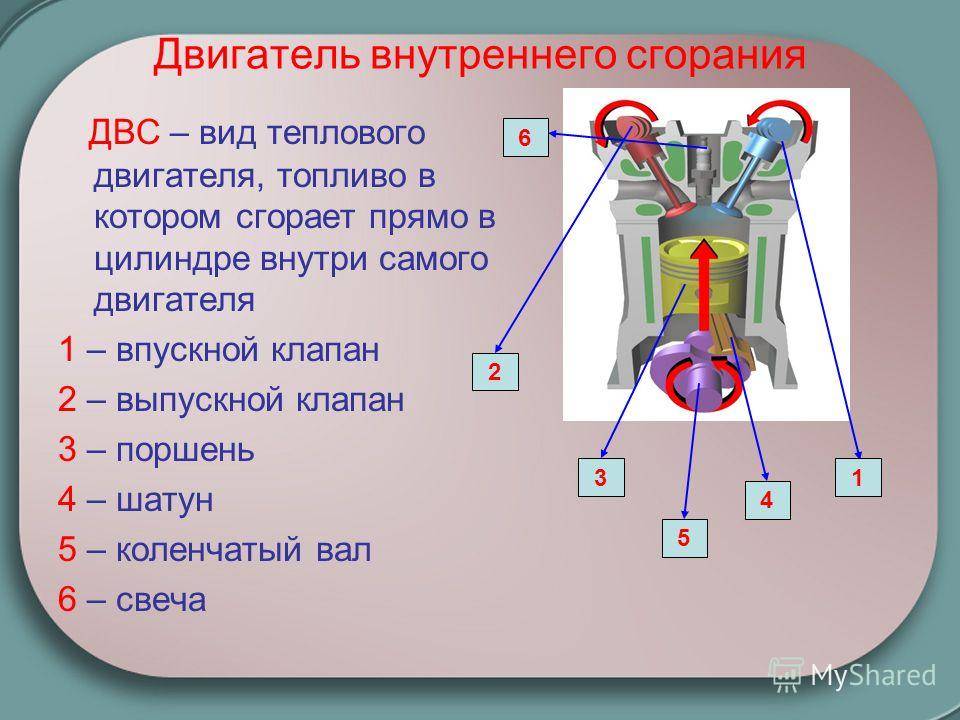

Обычный, поршневой двигатель внутреннего сгорания известен всем – коленчатый вал, его двигают от 1 до 16 (редко до 32) поршней, которые перемещаются в цилиндрах вверх-вниз. В цилиндры подается смесь воздуха и топлива (бензина, керосина, ДТ, водорода и проч.). Происходит быстрое сгорание, с большим коэффициэнтом расширения – поршень двигается вниз и толкает коленчатый вал.
Двигатели такого типа бывают рядными (L-образными) или не рядными, когда цилиндры стоят под углом друг к другу (V и W- образные). Последний тип – двухэтажный и применяется редко.

Какие же еще есть ДВС? Об одном из них мы хотели бы рассказать в этой статье.

Радиальные двигатели.

Краткая история радиальных двигателей.

Первый радиальный двигатель был создан в 1901 году Чарльзом Мэнли. Он был 5-ти цилиндровым и с водным охлаждением. От был сделан из одной из ротационных машина Стивена Бэлзера, для самолета Аэродрома Лэнгли.
Мощность перового радиального двигателя составила 52 л. с. (39 кВт) при 950 об/мин.

В 1903-1904 гг Иаковах Эллехэммере посторил первый в мире 3-х цилиндровый радиальный двигатель с воздушным охлаждением. Позже, в 1907 году он он постотоил более мощный 5-ти цилиндровый двигатель, а в 1908 – 1909 годах он разарабатывал уже 6-ти цилиндровый двухрядный радиальный двигатель.
В последствии радиальные или звездообразные двигатели получили широкое применение в авиации из-за своей надежности, малых габаритов и возмощности эффективного применения воздушного охлаждения.

Принцип действия.

В отличие от рядных двигателей, цилиндры радиального двигателя расположены в виде звезды, радиально расходясь во все стороны от центра. Таким образом каждый цилиндр отделен от остальных и доступен для ремонта и обслуживания. Также такая конструкция хорошо пригодна для воздушного охлаждения, поэтому подавляющее большинство таких двигателей выпускается именно с воздушным охлаждением. Минимальное количество цилиндров для образования радиального двигателя – три, если взять два, то это уже либо V-образный, либо оппозитник, двигатель, в котором цилиндры расположены напротив друг друга, на одной линии.
Внутри радиального двигателя, по центру находится коленчатый вал с одним коленом и противовесом. К нему крепится ведущий шатун, к которому уже непосредтсвенно крепяться все остальные, ведомые шатуны. Это принципиальное отличие кривошипно-шатунного механизма обусловлено самой конструкцией дигателя – длинный коленвал было бы просто некуда девать.

Звездообразные двигатели бывают двух и четырехтактными, последние обычно имеют нечетное количество цилиндров, позволяющее пускать искру через один цилиндр. В доказательство наших слов приводим видео демонстрационной модели 7-ми цилиндрового двигателя. Обратите внимание на искры зажигания.

Двухтактные радиальные двигатели ставились на многие легкие самолеты и их заводили резким поворотом винта.
Кждый цилиндр обычно имеет два клапана, которые приводятся в движение через спицы, которые в свою очередь толкает распределительный диск, связаный с коленчатым валом.
Анимация в autodesk inventor – здесь все очень хорошо видно

Единственным недостатком радиального двигателя является возможность протекания маста в цилиндры, что приводит к гидроудару и разрыву нижних цилиндров при попытке завода двигателя. Но в современных двигателях эти шансы минимизированы.
Выхлопная система таких двигателей также радиальна, но, как правило, трубы разводятся на две стороны. Варианты, когда цилиндров четное количество, тогда нередко каждый из цилиндров имеет свою выхлопную трубу.

Изготовление звездообразных двигателей

До сих пор радиальные двигатели ставят на самолеты и даже на вертолеты. Все таки возможность обходится без жидкостного охлаждения подкупает, да и технология отработанная годами не позволяет отказаться от этого типа ДВС в авиастроении. Также такие двигатели ставят на легкие лодки и на небольшие катера, перемещающиеся с помошью воздушного винта. В таком случае моторный отсек ограничивают сеткой.

Одним из производителей радиальных двигателей сегодня является Австралийская компания Rotec Engeneering. Вот видео изготовления 150-сильного мотора R3600

Альтернативное применение

Но наш блог любит рассказывать о невероятных применениях всего, что можно. Вот и сейчас мы е обойдет стороной эту возможность и покажем несколько интересных фотографий и видео, найденных нами на просторах интернета.
Например некотрые умельцв ставят радиальные двигатели на мотоциклы.

7 цилиндров 110 л/с Rotec Engeneering R2800

И видео с этим мотоциклом:

R2800 собственной персоной. Кликабельно

И хорошо еще если на обычное место. Существуют например и вот такие варианты. “Двигатель в колесе”

Правда непонятно как к этому двигателя подается бензин.
Те, кто не увлекается мотоциклами берут зарубежные аналоги запорожцев и делают с ними следующее:

В общем применений радиальных двигателей великое множество. Это отличные, плавные, мощные, простые в устройстве, ремонте и эксплуатации двигатели, которые прослужат еще очень долго.

Похожие записи:

Наша цель — свой ФабЛаб в Санкт-Петербурге!
Следите за новостями!

Работа цилиндров двигателя на разных типах моторов: порядок работы цилиндров

Как известно, на автомобили устанавливаются несколько различных типов ДВС. При этом кроме общеизвестного деления на бензиновые и дизельные силовые агрегаты, необходимо учитывать и то, что моторы отличаются по количеству цилиндров и расположению цилиндров. Если коротко, в подавляющем большинстве двигатели на авто ставятся рядные и V-образные моторы. Намного реже встречаются оппозитные двигатели и роторные двигатели.

Указанные моторы могут иметь заметные отличия в плане конструкции и общего количества цилиндров. Так или иначе, в ряде случаев необходимо знать, какой порядок работы цилиндров двигателя применительно к тому или иному ДВС. Далее мы рассмотрим порядок работы 4-х цилиндрового двигателя, V-образного мотора, оппозитного и т.д.

Порядок работы двигателя

Итак, порядок работы цилиндров наиболее распространенных автомобильных двигателей отличается. Если сравнивать порядок работы однотипных 4, 6, а также 8 цилиндровых моторов, порядок работы цилиндров таких двигателей будет заметно отличаться. Другими словами, 4 цилиндровый двигатель и его цилиндры будут работать не в том порядке, в котором работает, например, 8-и цилиндровый аналог. Давайте разбираться.

• Прежде всего, порядок работы цилиндров будет зависеть от чередования воспламенения топливной смеси в цилиндрах двигателя, а также угла чередования тактов. Так вот, рабочий цикл рядного четырехтактного мотора на 4 цилиндра проходит за 2 полных оборота коленчатого вала или же за 720 градусов. При этом чередование тактов осуществляется через 180 градусов.

Если же мотор 4-тактный, V-образный, 6-цилиндровый, рядный, рабочий цикл такого двигателя также проходит за 2 полных оборота коленвала или 720 градусов, однако чередование тактов осуществляется через 120 градусов. Рабочий цикл рядного 8-цилиндрового V-образного мотора получает чередование тактов через 90 градусов.

• Более наглядно начнем рассмотрение с рядной четверки. Например, для таких ДВС распространен порядок 1-3-4-2 или 1-2-4-3. Другими словами, фактически, это и есть порядок зажигания двигателя. Если же рассматривать рядный 6-цилиднровый мотор, для рядной шестерки порядок 1-5-3-6-2-4.

Что касается V-образного 6- цилиндрового мотора, порядок работы такого агрегата 1-4-2-5-3-6. Кстати, такие моторы хуже всего сбалансированы (за исключением 5-и, 3 и 2-цилиндровых четырехтактных двигателей). Если же рассматривать двигатель V-8, такие моторы могут иметь 2 порядка работы: 1-5-4-2-6-3-7-8 или 1-8-4-3-6-5-7-2. На самом деле, такая разница связана с тем, что в США и Европе цилиндры считаются с определенными отличиями.

В США первый цилиндр (А/М по ходу движения) считается спереди слева. Затем цилиндры принято считать слева направо и спереди назад, то есть счет идет в шахматном порядке. В Европе первый цилиндр двигателя считается спереди справа по ходу движения А/М, после чего исчисление порядное спереди назад: 5 -1- 6 -2 -7 -3 -8 -4.

Если же рассмотреть двигатель V-12, тогда порядок работы следующий: 1-12-5-8-3-10-6-7-2-11-4-9. Кстати, если рассматривать мощные ДВС, на старых американских авто встречается рядный двигатель на 8 цилиндров. Так вот, его прядок работы: 1-4-7-3-8-5-2-6.

Как видно, такт двигателя и работа цилиндров на разных ДВС будет отличаться. По этой причине необходимо знать порядок цилиндров конкретного мотора (можно найти информацию в технической литературе). Такие знания позволяют упростить диагностику неисправностей в случае различных сбоев, неполадок в работе системы зажигания и т.д.

Распространенные моторы и порядок работы цилиндров

В качестве примера для начала рассмотрим 4-цилиндровые рядные двигатели ЗМЗ и похожие агрегаты. Например, порядок работы цилиндров ЗМЗ-402:1-2-4-3, тогда как ЗМЗ-406:1-3-4-2. Мотор Audi 80 B3 имеет порядок работы 1-3-4-2. Чередование тактов происходит через 1800.

Как видно, сам порядок работы однорядного 4 — цилиндрового двигателя может быть 1-3-4-2 (характерно для ВАЗ) или 1-2-4-3 (в случае с моторами ГАЗ).

Если говорить о моторе 6-и цилиндровом рядном, тогда прядок:1-5-3-6-2-4, а интервал между воспламенением 1200. В свою очередь, применительно к 8-цилиндровому V-образному двигателю:1-5-4-8-6-3-7-2, интервал между воспламенениями уже будет 900.

Еще добавим, порядок работы 12-и цилиндрового двигателя W-образного следующий: 1-3-5-2-4-6 для левых ГБЦ, тогда как для правых 7-9-11-8-10-12. Если просто, в таких моторах порядок работы цилиндров делится на два типа (подобно рядным «четверкам»):1-3-4-2 и 1-2-4-3.

Как работают пятицилиндровые двигатели: Видео

Volkswagen построил уникальный двигатель VR5: Как он работает?

Об особенностях одного из самых странных двигателей, производимых в современности, – пятицилиндрового V-образного мотора Volkswagen, или, как его обозначает сам немецкий автопроизводитель, VR мотора, рассказывает бессменный ведущий познавательного YouTube канала Джейсон Фенске.

Речь в сегодняшнем коротком видео пойдет о 2.3-литровой модификации VR мотора GZ от VW. В блоке с наибольшим развалом цилиндров, поясняет Фенске, скрывается нестандартное их число – пять, на схеме изображено три цилиндра справа, два – слева.

На схеме (слева вверху), как видно, расставлены цифры – это порядок счета цилиндров в блоке VR. Счет работы системы зажигания, запаливающей воздушно-топливную смесь несколько иной: 1-2-4-5-3, то есть работа цилиндров в моторе получается цикличной.

Зачем вообще был сделан этот странный мотор с развалом 15°, спросите вы? Ответом будет два основных плюса: малая масса и компактность. Именно по причине снижения веса и уменьшения габаритов Фольксваген, выпустив сперва шестицилиндровый силовой агрегат из серии VR, решил уменьшить количество цилиндров до пяти. Вес уменьшился еще больше, а мощность, несмотря на снижение, не оказала отрицательного влияния на характеристики тех машин, куда устанавливались данные моторы.

Тем самым Фольксваген как бы занял пустовавшую ранее нишу между 4- и 6-линдровыми V-образными двигателями.

Первые версии VR-моторов развивали 150 лошадиных сил и имели всего по два клапана на цилиндр. Увеличив количество клапанов вдвое, VW добавил и 20 сил, получив в итоге 170 лошадей. Неплохой результат для не очень большого мотора.

Многие считают, что данный тип силового агрегата ближе к V-образному мотору, однако это не так. VR-версия гораздо ближе к рядному силовому агрегату как по схеме работы цилиндров, так и по наличию одного распредвала (хотя есть версии с двумя валами), приводящему клапаны по правую и левую сторону от себя.

Еще одним интересным нюансом является абсолютно нестандартное крепление шатунов к коленчатому валу. Шатуны в буквальном смысле разведены по максимуму друг от друга. Таким образом, центр цилиндров не совпадает с центральной частью коленвала. Немецким инженерам пришлось приложить немало усилий для того, чтобы отбалансировать всю эту систему, ибо с одной стороны коленчатого вала находится два поршня, с другой – три.

Соответственно, расчет коленвала должен быть такой, чтобы баланс был близок к идеальному, иначе серьезных или даже разрушительных вибраций не избежать.

Нестандартно расположение впуска и выпуска. На схеме впускные коллекторы изображены синим, выпускные – красным. Трубы коллекторов, как видно, еще и должны быть разной длины, что потребовало решения дополнительной нестандартной задачи в расчете изгибов для противодействия обратному давлению выхлопных газов.

Итак, вывод: зачем Volkswagen сделал этот мотор? Он представлялся им золотой серединой, более мощным аналогом четырехцилиндровых силовых агрегатов. Но последние годы развития рядных турбочетверок показали их преимущество перед самым странным V-образным двигателем от Фольксваген.

Видео:

Вот посмотрите кстати, как работатет пятицилиндровый мотор на VW Golf. Звук потрясающий:

Поделиться:

Дизельные двигатели: устройство и принцип работы

Раньше дизельный двигатель отличался дымностью, шумностью, неприятными запахами и тихоходностью. Сегодня у него высокая топливная экономичность и завидная эластичность. Его динамика порой недоступна даже машинам на бензине.

Однако для них требуется качественное дизтопливо, а ремонтировать их совсем недешево. В чем принцип работы и устройство дизельного двигателя? Какими он обладает преимуществами?

О типах дизелей

Получили распространение силовые установки, имеющие раздельную камеру сгорания, в которые горючее подается в объем особой камеры в головке блока сверху цилиндра.Эти объемы соединяет канал.

Форма вихревой камеры энергично закручивает воздушный поток, обеспечивая лучшее смешение и воспламенение без внешних источников. Эти процессы продолжаются также в основной камере сгорания.

Дизели с раздельной камерой сгорания имеют меньшую шумность, поскольку вихревая камера гасит скорость роста давления в начале самовоспламенения. В дизелях без такого элемента самовоспламенение протекает прямо в объеме надпоршневого пространства. Поэтому они отличаются шумностью.

О работе дизельных моторов

Дизельный двигатель не нуждается в искровых свечах. Все начинается с заполнения цилиндров воздушной средой. При приходе поршня в верхнее положение(ВМТ) воздушная порция над цилиндром разогревается до 750 ± 50^оС и туда производится впрыск горючего, самовоспламеняющееся в отсутствии искрового разряда.

Дизельная силовая установка все же обладает свечами накала, чтобы разогревать к/с, чтобы облегчить пуск мотора в морозы. Они выглядят как спирали из металла, возможно, керамики, помещаемые в вихревую камеру (форкамеру) при наличии раздельной к/с,а также прямо в объем нераздельной к/с.

При запуске двигателя свечи накаливания сразу же разогреваются до 1000^оС и прогревают к/с для облегчения самовозгорания микста, образованного из топлива и воздуха.

Конструктивные отличия

По основному устройству дизели подобны бензиновым инжекторным моторам. Но вес подобных деталей дизеля по сравнению, с работающими на бензине, больше и лучше переносят высокое давление.

Дизели отличаются своими поршнями. Их форма диктуется разновидностью к/с и по ней просто выявить для какого двигателя предназначен этот поршень.К/с обычно располагается в поршне, верх которого, достигая ВМТ, выступает выше плоскости блока цилиндров.

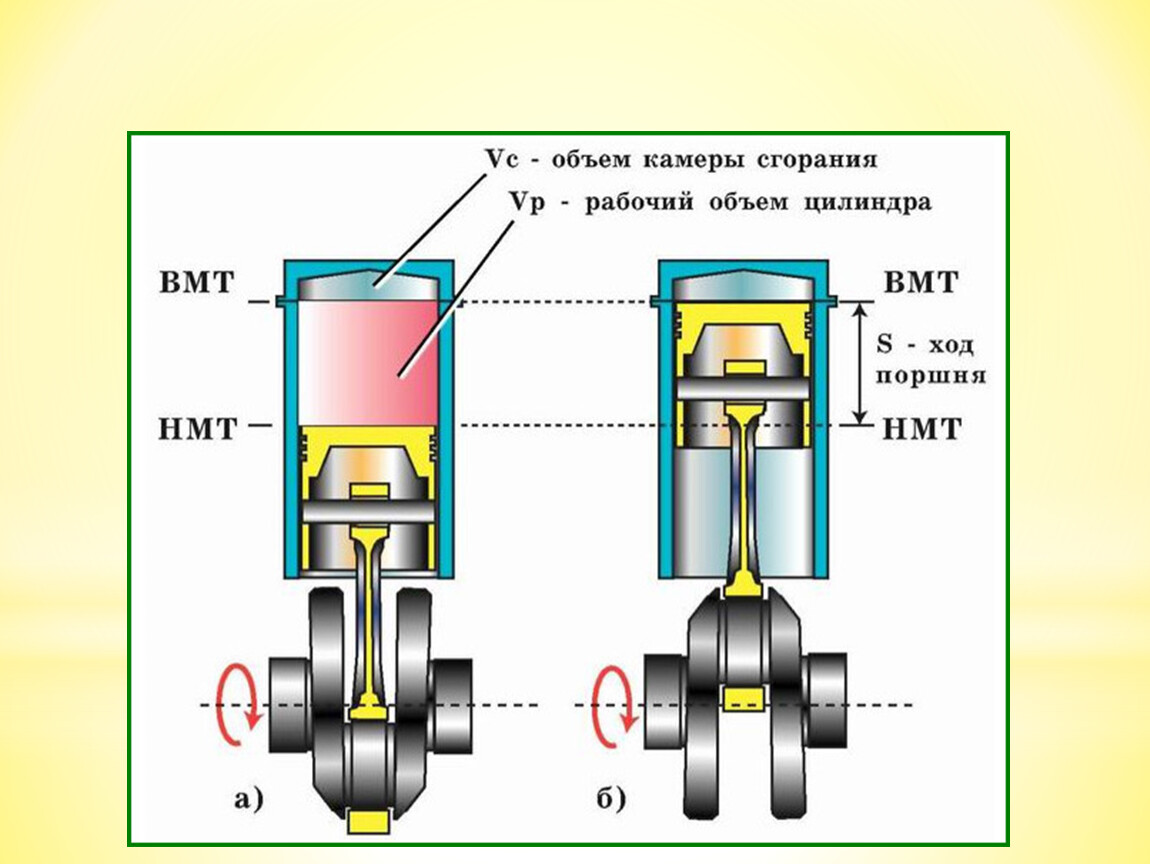

Дизели характеризуется сжатием в 21±3 единицы, бензиновый – 10±1 единица. Он имеет принципиальную разницу над двигателем на бензине в формировании, воспламенении и сгорании горючей смеси.

Воздух и топливо в дизелях подается раздельно. Почти у всех современных дизелей имеется система наддува, повышающая его возможности. Чтобы оптимизировать наддув при любых оборотах, геометрия турбонагнетателей делается изменяемой. КПД, крутящий момент и вес агрегатов дизеля больше бензиновых.

Топливоподача в дизельном агрегате

В ДВС, включая дизели, очень важна подача топлива. Она обеспечивает подачу требуемой дозы горючего в нужное время и при необходимом значении давления в объем над цилиндром.

В прошлом был распространен механический впрыск горючего, затем появилась система на основе насоса-форсунки. Теперь более известен проект Common Rail.

ТНВД

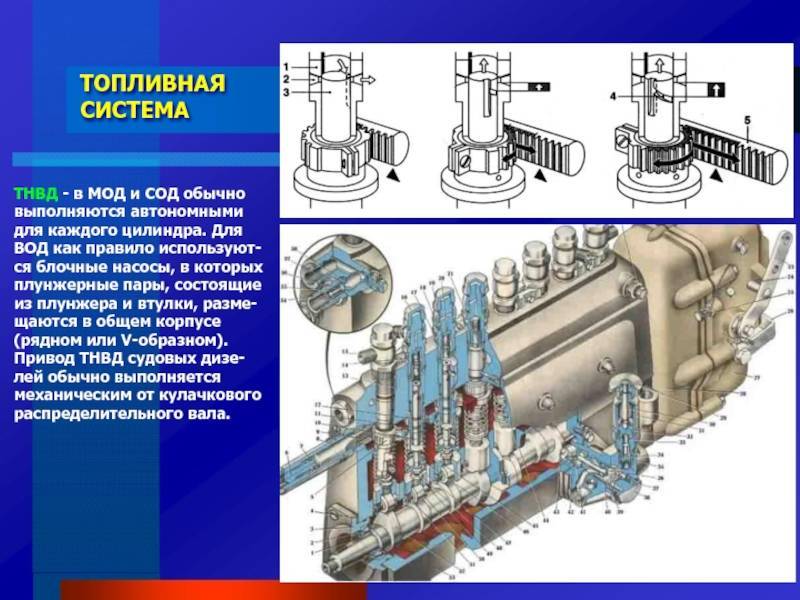

Посредством топливного насоса высокого давления (ТНВД) в необходимом порядке нагнетается заданная доза горючего посредством гидромеханических форсунок, смонтированных в цилиндрах. Открытие таких форсунок происходит только тогда, когда давление достигнет наивысшего значения, а закрытие – после падения.

ТНВД делятся на рядные многоплунжерные и распределительные. Первый тип выглядит в виде отдельных секций. Причем одна секция приходится на один цилиндр. Она состоит из пары гильза-плунжер, а приводом для них служит кулачковый вал.Располагаются секции в таких узлах в ряд, поэтому они так и названы.

Рядные насосы сегодня устарели, поскольку не обеспечивают нормативов экологического и шумового характера. Стоит отметить следующее: величина давления впрыска связано с оборотами двигателя.

Второй тип ТНВД в состоянии обеспечить большое давление впрыска по сравнению с первыми и после них токсичность выхлопа отвечает экологическим нормам. Создаваемый ими напор также связан с режимом работы дизельной силовой установки.

В данных ТНВД процесс нагнетания топлива выполняет всего единственный плунжерный распределитель, который при поступательном перемещении подает дизтопливо, а при вращательном распределяет по цилиндрам, используя форсунки.Этот компактный насос обеспечивает завидную равномерность дозирования горючего до форсунок и надежность работы при высоких оборотах.

Но для них требуется совершенно чистое и качественное дизтопливо еще и потому, что оно является смазкой для всех трущихся частей, которые имеют очень малые зазоры.

Строгие экологические требования, введенные 30 лет назад для дизельных двигателей, заставили заводы улучшать технологию топливоподачи. Было понятно, что с устаревшей механической системой питания с этой задачей не справится.

Кардинального изменения ситуации можно было ожидать лишь, оптимизировав процесс горения микста топливо-воздух, обеспечив воспламенение всего его объема почти мгновенно, но, чтобы такое произошло нужна высокая точность дозировки и периода впрыска.

А получить такое можно лишь увеличением давления впрыска горючего и наличием электронного управления ходом топливоподачи. С увеличением давления впрыска вместе с улучшением распыла становится лучше смешение дизтоплива с воздухом.

Такое позволяет добиться практически полного сгорания горючего и снижает загрязненность выхлопных газов. Обычная система с ТНВД с таким повышением давления не справится из-за волнового гидравлического давления. Дальнейшее его повышение приведет к поломке топливопроводов.

Топливоподача в насосах-форсунках и Common Rail

Понадобились новые системы топливоподачи. И их удалось создать: объединив форсунки с плунжерным насосом для получения системы насос-форсунка, а заставив ТНВД нагнетать напор в рампе, была создана топливоподача Common Rail, откуда форсунки получают горючее и производится впрыск, которым руководит электронный блок управления (ЭБУ).

Монтируется насосно-форсуночный симбиоз в головке блока цилиндров и действуют от толкателя с кулачковым распредвалом. Подающими и сливными магистралями являются сверления в головке блока. Поэтому величина напора, развиваемая ими, достигает 2200 бар.

Дозируется высоконапорное горючее и управляется угол опережения впрыска ЭБУ, подачей команд на запорные электромагнитные или пьезоэлектрические клапаны насоса-форсунок.

Им доступна многоимпульсная работа. Вначале подается малая доза, а затем основная, что способствует смягчению функционирования мотора и снижению токсичности выхлопа. Но показатель давления впрыска в насос-форсунках изменяется с оборотами мотора, и они довольно дороги.

Систему топливоподачи Common Rail стали устанавливать на машины, выпускаемые серийно, 23 года назад. Система подает топливо под высоким напором в к/с независимо от изменения скорости вращения коленвала и не связано с нагрузкой.

ТВНД в Common Rail применяется для накачки рампы горючим высокого давления и не занято функцией дозирования горючего и изменения начала впрыска. В состав Common Rail входит аккумулятор высокого давления (рампа), топливный насос, ЭБУ и набор форсунок, завязанных на аккумулирующую емкость.

Горючее в рампе всегда находится под постоянным давлением величиной 1,8±2 тыс. бар, которое поддерживается ЭБУ изменением производительности ТНВД, и на это не могут повлиять ни обороты, ни нагрузка на мотор, ни последовательность, по которой работают цилиндры.

Управление форсунками осуществляет ЭБУ путем расчета оптимума времени и периода впрыска, получая сигналы, которые посылают датчики о позиции педали газа, давлении в рампе, температуре мотора, нагрузке и др.

Форсунки делятся на электромагнитные и пьезоэлектрические. Последние отличаются быстротой функционирования и прецизионностью дозировки. Также они рассчитаны на многоимпульсный режим работы. Предварительно подается несколько капель, которые, сгорая, повышают температуру над цилиндром. А затем подается основная доза.

Дизельному агрегату – мотору с самовоспламенением горючего при сжатии – такая ступенчатая подача топлива очень полезна, поскольку способствует плавному увеличению давления в цилиндрах. В результате наблюдается мягкое, тихое и экологичное функционирование.

Способ многократной подачи горючего также снижает температуру в цилиндрах и уменьшает образование NО в выхлопе дизельного двигателя.

Возможности агрегата с Common Rail определяет давление впрыска.У третьего поколения этой системы характерное давление составляет 2,0 тыс. бар. Четвертое поколение, готовое к серийному выпуску, будет выдавать давление 2,5 тыс. бар.

Дизельные двигатели: ремонт

Эти моторы чаще всего ломаются из-за следующих причин:

• низкого качества солярки;
• заводского брака или частностей мотора;
• непрофессионального техобслуживания и недостаточно грамотного использования;
• естественного износа мотора и системы питания;
• низкого качества ремонта и запчастей.

В автосервисе Дизель-Моторс можно сделать ремонт дизельного двигателя любого типа. Причем мы гарантируем высокое качество ремонта, квалифицированное обслуживание и доступные цены.

Преимущества и недостатки рядного пятицилиндрового двигателя

Рядные пятицилиндровые двигатели, которые на протяжении многих лет использовались в некоторых автомобилях-героях, как и все силовые агрегаты, имели свои плюсы и минусы

Напомнить позже

Пятицилиндровые двигатели сумели пробраться под капоты некоторых лучших автомобилей всех времен в области спортивных автомобилей. Хорошо известные варианты использования этой конфигурации включают Audi Ur Quattro, Ford Focus RS второго поколения и Volvo 850R. Вполне себе ростер.

Пятицилиндровые двигатели все еще производятся и используются в Audi TT RS и RS3. Несмотря на их редкость, стоит взглянуть на плюсы и минусы таких двигателей, чтобы понять, почему одни производители клянутся ими, а другие никогда бы их не трогали, придерживаясь стандартной рядной четверки.

Пять цилиндров имеют индивидуальный порядок включения, который может выровнять рабочие такты при вращении коленчатого вала. Четырехтактный пятицилиндровый двигатель обеспечивает рабочий интервал 144 градуса вращения коленчатого вала. По сравнению с четырехцилиндровым двигателем, который срабатывает каждые 180 градусов, будет перекрытие на 36 градусов, что означает, что еще один рабочий такт произошел до того, как коленчатый вал повернется до отметки 180 градусов. Это приводит к плавной подаче мощности, а не к относительной тряске, как у рядной четверки.

Шейки коленчатого вала разнесены таким образом, чтобы соответствовать пяти цилиндрам. Относительно первого поршня, находящегося в верхней мертвой точке, вторая шейка расположена на 144 градуса против часовой стрелки вокруг коленчатого вала, третья шейка на 216 градусов, четвертая на 288 градусов и пятая на 72 градуса (или 432 градуса от исходной точки). . С соответствующим интервалом зажигания это составляет порядок воспламенения 1-2-4-5-3 в большинстве пятицилиндровых двигателей. Это означает, что поршень совершает возвратно-поступательные прыжки с одной стороны блока цилиндров на другую, прежде чем завершить свой полный цикл центральным третьим поршнем.

Как и в трехцилиндровых двигателях, поведение возвратно-поступательного движения из-за расстояния между шейками и порядком включения приводит к балансу вертикальных сил внутри двигателя. К сожалению, существует дисбаланс крутящего момента в горизонтальной плоскости двигателя, а это означает, что пятицилиндровый двигатель постоянно пытается перевернуться или перевернуться по всей длине. Для этого качательного движения часто требуется балансировочный вал, чтобы нейтрализовать крутящую силу, что улучшит общую точность. Затем это внутреннее инерционное поведение усиливается за счет длины двигателя по сравнению с I4, что приводит к технической сложности, от которой многие производители предпочитают уклоняться.

Тем не менее, для тех, кто хочет решить эти проблемы, есть несколько причин, по которым пятицилиндровый двигатель является жизнеспособным вариантом в качестве трансмиссии. Во-первых, будучи короче рядной шестерки, их гораздо проще монтировать поперечно. Это открывает окно для внедрения пятицилиндрового двигателя в автомобили меньшего размера в пределах диапазона производителя.

Как обсуждалось ранее, подача мощности более плавная, чем у рядного четырехцилиндрового двигателя, что обеспечивает плавный набор оборотов, которым славится пятицилиндровый двигатель. Это еще больше усиливается за счет вертикального баланса возвратно-поступательных поршней, а в сочетании с дополнительным потенциальным рабочим объемом по сравнению с четырехцилиндровым двигателем появляется множество возможностей, которые оправдывают выбор этих силовых установок такими компаниями, как Audi.

Fiat Coupe был основан на том же шасси, что и Alfa Romeo GTV, но отличался пятицилиндровым силовым агрегатом, а не четырехцилиндровым двигателем Alfa Twinspark

. Звучащие как миниатюрные V10, пятицилиндровые двигатели, похоже, естественным образом завоевали уважение в автомобильном сообществе. Возможно, благодаря прошлым успехам в автоспорте, автомобили с пятипоршневыми двигателями все еще держатся, в отличие от своих двоюродных братьев с двигателем V10.

Скоро мы будем тестировать седан Audi RS3 с теми же 39Пятицилиндровый 2,5-литровый двигатель мощностью 5 л. Поскольку Audi отменяет версию своего рядного четырехцилиндрового двигателя EA888 мощностью более 400 л.с. из-за того, что существующий пятицилиндровый двигатель является более дешевым вариантом, этот двигатель должен существовать еще некоторое время.

Добавьте к этому тот факт, что Mercedes снова присоединяется к игре с рядными двигателями в этом году со своим новым рядным шестицилиндровым двигателем плюс Jaguar, который должен последовать за ним, мы можем быть на пороге возрождения рядных высокопроизводительных двигателей. Захватывающие времена!

Принципы работы, преимущества и недостатки дизельного двигателя

Дизельный двигатель представляет собой двигатель внутреннего сгорания, работающий на адиабатическом сжатии. Работа дизельного двигателя сильно отличается от работы бензинового двигателя, поэтому их эффективность и производительность различаются. Адиабатическое сжатие было объяснено в моей предыдущей статье. проверить!

Понимание эффективности дизельного двигателя, истории и принципов работы

Сегодня я познакомлю вас с принципами работы дизельного двигателя, его преимуществами и недостатками.

Дизельный двигатель, имеющий некоторые характеристики, которые вы должны знать, включая воспламенение от сжатия, смесеобразование внутри камеры сгорания, регулировку частоты вращения двигателя в зависимости от качества смеси, гетерогенную топливно-воздушную смесь, высокое соотношение воздуха, диффузионное пламя и, наконец, топливо с высокими характеристиками воспламенения. Все это объясняется в принципах работы дизельного двигателя. Так что продолжайте читать!

Содержимое

Принципы работы дизельного двигателя

Дизельные двигатели предназначены для воспламенения топлива без каких-либо устройств зажигания, таких как свечи зажигания, которые хорошо известны на бензиновых двигателях. Он использует сильно сжатый горячий воздух для воспламенения топлива, а не свечу зажигания. Смесь воздуха и топлива происходит в камере сгорания, а не во впускном коллекторе. Принципы работы дизеля настолько интересны, что в камеру сгорания изначально подается только воздух. Затем воздух сжимается в соотношении от 15:1 до 23:1 в зависимости от типа дизельного двигателя и его применения. Высокая степень сжатия вызывает повышение температуры воздуха. В этот момент топливо впрыскивается в горячий воздух, когда такт сжатия почти достигает верхней точки. Все это происходит в камере сгорания над поршнем.

Топливная форсунка помогает впрыскивать топливо в камеру сгорания небольшими каплями и равномерно распределять их. Сжатый воздух создает сильное тепло, заставляющее топливо испаряться с поверхности капель. Затем пар воспламеняется с использованием того же тепла в камере сгорания. Испарение капель продолжалось до их полного сгорания. Сгорание происходит при практически постоянном давлении в течение начальной части рабочего такта. Когда сгорание завершено, газы сгорания расширяются по мере дальнейшего опускания поршня; высокое давление в цилиндре толкает поршень вниз, передавая мощность на коленчатый вал. Регулировка оборотов двигателя сильно зависит от качества смеси. То есть величина создаваемого крутящего момента определяется исключительно массой впрыскиваемого топлива, всегда смешанного с максимально возможным количеством воздуха. Это приводит к разнице в частоте вращения коленчатого вала.

Высокая степень сжатия дизельного двигателя обеспечивает высокую эффективность его работы. Отсутствие дроссельной заслонки позволяет уменьшить потери при обмене заряда, что приводит к низкому расходу топлива. Это делает дизельный двигатель более экономичным.

Посмотрите, как работает дизельный двигатель, в видео ниже :

Принцип работы конденсатора — Анимация…

Включите JavaScript

Принцип работы конденсатора — Анимация — Учебники — Объяснение

Итак, большой вопрос сегодня в том, каковы преимущества и недостатки дизельных двигателей…

Преимущества дизельных двигателей

Дизельный двигатель имеет ряд преимуществ перед двигателем с другим принципом работы. Ниже перечислены области применения дизельных двигателей.

1. Он имеет самый высокий эффективный КПД среди всех двигателей внутреннего сгорания

2. Дизельный двигатель может работать на самых разных видах топлива

3. Низкие затраты на топливо. То есть экономичный.

4. Обладает высокой плотностью энергии

5. Хорошие смазывающие свойства

6. Низкий риск воспламенения, так как не образуются легковоспламеняющиеся пары

7. Впрыск топлива непосредственно в камеру сгорания, не имеют впуска ограничение подачи воздуха, кроме воздушных фильтров.

8. Дизельные двигатели имеют очень хорошие характеристики по выбросам отработавших газов.

Подпишитесь на нашу рассылку

Недостатки дизельных двигателей

Несмотря на большие преимущества дизельных двигателей, у них все же есть некоторые ограничения. К недостаткам дизельных двигателей можно отнести следующие.

1. Автомобили с дизельным двигателем обычно стоят дороже, чем стандартный автомобиль

2. Стоимость дизельного топлива высока в большинстве географических регионов.

3. Техническое обслуживание и ремонт дизельного двигателя дороже.

4. Возможно, у вас не будет такого доступа к топливу, как при использовании дизельного топлива.

5. Новое дизельное топливо не обладает такими смазывающими свойствами.

6. Затрудненный запуск дизельного двигателя в холодную погоду.

7. Дизельные двигатели значительно шумнее бензиновых аналогов.

См. также:

• Компоненты автомобильного двигателя
• Общие сведения о бензиновом двигателе
• Применение дизельного двигателя
• Общие сведения об автомобильном двигателе

дизельных двигателей.
