Пожарный гидроэлеватор г-600, принцип действия, техническая характеристика, порядок использования при уборке воды из помещений и забора воды из водоисточников.

Предназначен для
забора воды из открытых водоисточников,
которые находятся ниже уровня насоса
до 20м и удалены от пожарного автомобиля
на расстояние до 100 м. Гидроэлеватор
может забирать воду из водоисточников
с небольшой глубиной (5-10 см). Это свойство
гидроэлеваторов позволяет использовать
их для откачки воды, пролитой при тушении
пожара.

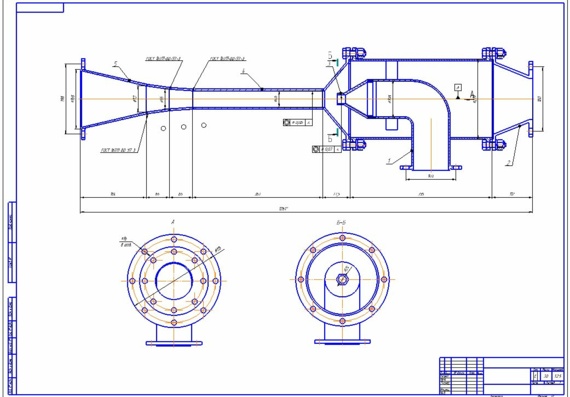

Гидроэлеватор
Г-600А состоит из корпуса, на котором
шпильками закреплены колено и диффузор
со смесительной камерой. Внутри корпуса
установлен конический насадок, через
который проходит поток рабочей жидкости,
подаваемой от центробежного насоса ПА.
Эжектируемая жидкость из открытого
водоисточника через всасывающую сетку
поступает в вакуумную камеру и далее
вместе с потоком рабочей жидкости
перемещается в смесительную камеру и
диффузор. Для соединения гидроэлеватора
пожарными рукавами предусмотрены на
колене гидроэлеватора и диффузора
муфтовые соединительные головки .

При заборе воды с
использованием гидроэлеватора Г-600
применяются следующие способы:

А. Через емкость
пожарной автоцистерны .

Б. Через всасывающую
полость насоса

Водоструйный насос
– гидроэлеватор пожарный входит в
комплект ПТВ каждого пожарного автомобиля.
Он используется для забора воды из
водоисточников с уровнем воды, превышающим
геодезическую высоту всасывания пожарных
насосов. С его помощью можно забирать
воду из открытых водоисточников с
заболоченными берегами, к которым
затруднен подъезд пожарных машин. Он
может быть использован как эжектор для
удаления из помещений воды, пролитой
при тушении пожаров.

Пожарный гидроэлеватор
представляет собой устройство эжекторного
типа. Вода (рабочая жидкость) от пожарного
насоса поступает по рукаву, подсоединенному
к головке, в колено и далее в сопло. При
этом потенциальная энергия рабочей
жидкости преобразуется в кинетическую
энергию. В камере смешения происходит
обмен количества движения между частицами
рабочей и всасываемой жидкости: при
поступлении смешанной жидкости в
диффузор осуществляется переход
кинетической энергии смешанной и
транспортируемой жидкости в потенциальную.
Благодаря этому в камере смешения
создается разрежение. Этим обеспечивается
всасывание подаваемой жидкости. Затем
в диффузоре давление смеси рабочей и
транспортируемой жидкостей значительно
повышается в результате снижения
скорости движения. Это позволяет
осуществлять нагнетание воды.

Количество воды,
эжектируемое гидроэлеватором, зависит
от высоты всасывания и давления на
насосе.

Производительность
при давлении в напорной линии

перед
гидроэлеватором 0,8 МПа (8 кгс/см2), л/мин,
не менее …… 600

Рабочий
расход воды при давлении 0,8 МПа

(8
кгс/см2), л/мин
……………………………………………………………………………..550

Висота
всасивания 20м.

Дальность
100м.

Условный
проход, мм, патрубка:

входного
………………………………………………………………………………………..
70

выходного
………………………………………………………….. …………………………
80

Масса,
кг, не более
……………………………………………………………………….
5,6
