Бульдозеры: принцип работы, характеристики, виды и назначение

Определение и области применения

Современные бульдозеры, несмотря на широкую номенклатуру типоразмеров, объединяет единый принцип компоновки конструкции. Они представляют собой строительную технику на гусеничном ходу, оснащенную отвалами. Дополнительные обвесы на бульдозер: зубья, откосники, толкающие рамы, уширители и т.п. встречаются достаточно редко и используются для выполнения специфических работ. Наиболее распространенным дополнительным оборудованием является «клык», который в зависимости от конструкции, используется для рыхления грунта или съема верхнего слоя дорожного покрытия, а также различные модификации отвалов.

Несмотря на достаточно узкую специфику выполняемых функций, бульдозер применяется практически во всех сферах строительной индустрии, начиная от возведения зданий и сооружений и заканчивая дорожными работами. Основное назначение – послойное снятие грунта и его перемещение в зону погрузки на грузовой транспорт. Таким образом, при помощи бульдозера выполняется подготовка строительной площадки, отсыпка отвалов и формирования насыпей (откосов), разработка котлованов и широких траншей.

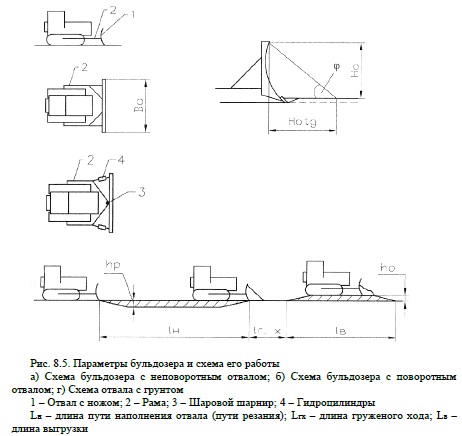

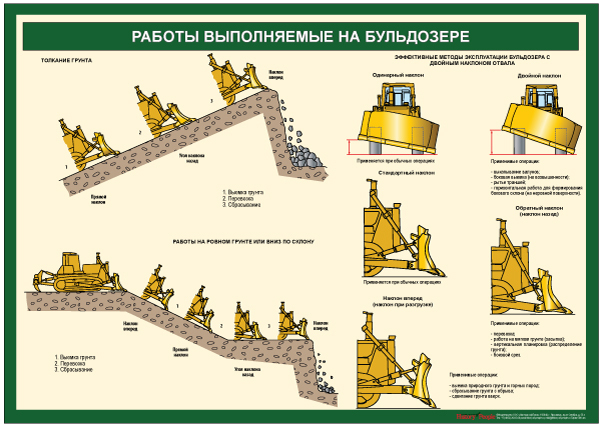

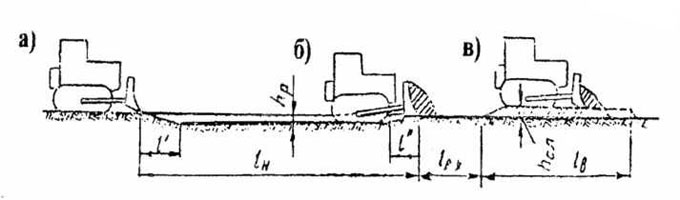

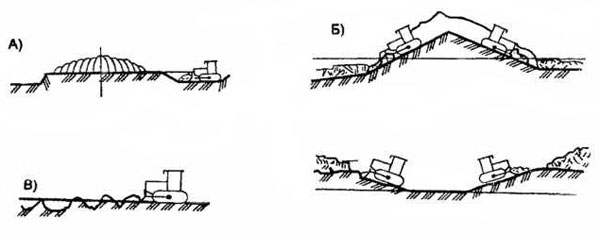

Принцип работы бульдозера

Конструкция бульдозера предусматривает следующий принцип его функционирования:

1. Отвал опускается ниже поверхности грунта, в зависимости от характеристик техники, на 50-200мм;
2. При движении вперед отвал автоматически опускается на заданную глубину и срезает верхний слой грунта, который формируется в призму;
3. После образования призмы достаточного объёма она транспортируется в зону погрузки или хранения. При этом бульдозер продолжает подрезать грунт для компенсации потерь через боковые стороны отвала;
4. После доставки призмы на место, бульдозер поднимает отвал, ссыпая грунт, и задним ходом возвращается в рабочую зону.

Таким же образом выполняется засыпка котлованов и траншей, а также погрузка на грузовой транспорт.

Классификация и виды бульдозеров

В зависимости от конструкционных особенностей бульдозеры делят на классы и виды.

При этом большинство моделей является универсальной строительной техникой, имеющей широкий спектр применения.

Виды бульдозеров в зависимости от конструкции

Разделение на виды бульдозеров происходит по следующим параметрам:

Позиционирование отвала:

• Неподвижный (неповоротный) — закрепляется на шасси бульдозера перпендикулярно к оси направления движения;
• Поворотный — закреплён под углом к продольной оси, что позволяет более оперативно формировать насыпи и отвалы;
• Универсальный — имеет более сложную конструкцию, состоящую из двух половин и оснащенную шарнирными сочинениями, изменяющими угол отвала.

Силовой привод от вала:

• Электромеханический;
• Гидравлический;
• Канатный.

Тип ходовой части;

• На гусеничном ходу;
• На пневмоколесном ходу.

Классы бульдозеров по мощности/весу

Разделение на классы бульдозеров производится по их мощности, от которой напрямую зависит вес спецтехники. Общепринятая классификация следующая:

1. Маломощные. Масса до 16 тонн — мощность не менее 121 кВт. Имеют сравнительно компактные размеры. Чаще всего, это модели на колёсном шасси. Они являются более маневренными и используются в дорожном строительстве, а также для выполнения работ в условиях ограниченного пространства: в городской черте, на заводских территориях и т.п.;
2. Средней мощности. Масса до 24,7 тонны — мощность не менее 184 кВт. Наиболее распространённый — универсальный тип бульдозеров. Обладает достаточной маневренностью в сочетании с высокой производительностью для выполнения полного спектра строительных работ. Широко используется в нефтегазовой, гидротехнической, горнодобывающей и лесной промышленности. Применяется для выполнения мелиоративных работ;
3. Высокомощные. Масса до 73 тонн — мощность не менее 485 кВт. Это класс уникальной спецтехники, которая используется в добывающей промышленности для разработки особо твердых скальных и мерзлых грунтов.

Производители

Производство строительной техники требует солидной технической базы и опытных специалистов. Поэтому, большинство производителей бульдозеров, которые могут представить потенциальному покупателю широкий модельный, достаточно хорошо известны.

Однако особо следует выделить бульдозеры ООО «ЧЕТРА».

Это отечественная компания, производственные мощности которой расположены в России: «Промтрактор» и ПАО «ЧАЗ». Их конструкция позволяет устанавливать отвалы, рыхлители, лебёдки и другое оборудование, что делает спецтехнику универсальной и востребованной для выполнения широкого спектра работ.

Компания представляет широкую номенклатуру моделей бульдозеров «Четра» на данный момент это 7 моделей с рабочим весом от 15,9 до 68,5 тонн мощностью 121 и 485 кВт соответственно. Область назначения представленных видов бульдозеров охватывает все сферы производственной и строительной деятельности. Востребованность техники этого производителя объясняется множеством преимуществ, среди которых наиболее отличительными в плане эксплуатации являются:

• Полужесткая трехточечная подвеска;
• Двигатель Cummins (США), соответствующий экологическим нормам Stage III A;
• Централизованный пункт диагностики трансмиссии и т.п.

Кроме того, бульдозеры Четра оснащаются комфортной кабиной на гидравлических опорах с высоким уровнем шумоизоляции.

Технические характеристики

Выбор определённой модели следует осуществлять, проанализировав параметры бульдозера:

• Рабочие параметры силовой установки — мощность двигателя в кВт, реже ЛС (в лошадиных силах), скорость (км/час) вперёд и назад, тяговый класс;
• Параметры навесного оборудования (отвала): ширина и высота, максимальный поперечный перекос по обе стороны от продольной оси, расстояние подъёма и опускания относительно опорной поверхности;
• Эксплуатационная масса бульдозера;
• Возможность установки рыхлителя и других типов навесного оборудования.

Это далеко не полный перечень характеристик бульдозера, поэтому приобретение такой техники для выполнения специфических работ или эксплуатации в экстремальном климате необходимо обратиться за консультацией к специалисту.

Поделиться публикацией:

классификация, карьерный, тяговый класс, таблица, типы, назначение

Автор Specmash На чтение 4 мин.

Содержание

1. Назначение и общее устройство
2. Классифифкация
3. По управлению отвалом
4. По тяговому классу
5. Внеклассные бульдозеры
6. По назначению

Бульдозер — самодвижущаяся землеройная машина, с помощью которой разрабатывают, планируют грунт, сыпучие материалы. Устройство бульдозера отличается простой конфигурацией, многообразием рабочих органов.

Назначение и общее устройство

Основные области использования машины — строительство, дорожное хозяйство, добыча полезных ископаемых. Назначение бульдозеров:

• разрабатывать самостоятельно грунты 1-4 категорий, разрыхленные мерзлые, горные породы, перемещать их;
• снимать плодородный грунт на этапе подготовки стройплощадки;
• устраивать насыпи, выемки, каналы;
• выравнивать территории, пологие откосы;
• зачищать основания под фундаменты;
• засыпать траншеи, канавы, котлованы, углубления;
• подготавливать для добычи ископаемых рабочие зоны;
• очищать площади, дороги от снега, мусора, камней;
• рыхлить тяжелые, промерзшие грунты.

Общее устройство бульдозера предполагает наличие составляющих:

• трактора с гусеничным или колесным движителем;
• основного оборудования, которое располагается спереди трактора и крепится к его раме, называется отвалом, имеет рабочую поверхность цилиндрического типа, ножи, расположенные внизу, толкающую раму, управляющий поворотом и подъемом/опусканием механизм;
• вспомогательного оборудования, представленного зубьями, которые используются для рыхления плотных пород, крепятся сзади трактора на раму.

Принцип работы машины:

• отвал с помощью системы управления, которая находится внутри кабины трактора, опускается на поверхность грунта;
• трактор, передвигаясь, толкает отвал вперед;
• рабочий орган за счет веса и нижних ножей врезается в толщу грунта и, срезая слой, перемещает его на нужное расстояние.

Современные бульдозеры могут:

• весить — до 106 т;
• иметь силовой агрегат мощностью до 600 кВт;
• разрабатывать за 1 проход слой грунта толщиной до 80 см;
• иметь отвал высотой до 2,3 м (с козырьком), шириной до 6,1;
• поднимать отвал на высоту до 1,78 м.

Классифифкация

Классификация бульдозеров основана на их конструктивных особенностях, условиях работы. По этим признакам они могут отличаться:

• климатическим исполнением, адаптированным для условий низких (до -50°С), тропических (до +45°С, с большим количеством осадков) температур;
• движителем: гусеничным — эффективным для работ при бездорожье; колесным, позволяющим передвигаться по дорогам без нанесения им ущерба;
• формой отвала, который бывает: прямым — имеет одинаковую форму по ширине; полусферическим — с загнутыми на ширину ножа вперед боковыми сторонами; сферическим — боковые стороны загнуты вперед на треть ширины отвала;
• типом отвала, который бывает: неповоротным — расположен перпендикулярно оси агрегата и перемещается вверх/вниз; поворотным — имеет возможность установки под углом к направлению движения трактора; универсальным, состоящим из 2 половин, которые устанавливаются в любом положении;
• назначением отвала: угольный; землеройный; для уборки мусора, отходов; скальный; для толкания скреперов.

По управлению отвалом

Эта характеристика связана с возможностью подъема/опускания, поворота, перекоса, наклона отвала. Зависит от механизма управления, который бывает:

• механическим: состоит из лебедки и системы канатных блоков (имеет также название канатно-блочного), сегодня практически не используется;
• электромеханическим — отличается от первого типа присутствием электромоторов, приводящих во вращение лебедки;
• гидравлическим, работающим от гидронасоса, имеющим исполнительные органы — гидроцилиндры.

По тяговому классу

По классу бульдозера можно определить его производительность. Класс зависит от мощности силового агрегата трактора, общего веса машины. Лучший показатель у изделий с большим значением обоих параметров. Классифицируют по нему механизмы, замеряя усилие, которое развивает машина на заднем крюке, передвигаясь по стерне. Тяговые классы бульдозеров приведены в таблице.

Классы	Характеристика	Мощность (кВт)	Тяговое усилие (т)	Предназначение
0,1-0,9	сверхлегкий	18,5-37	до 0,6	Садовые, способные перемещать небольшие объемы сыпучих и легких материалов.
1,4-4	легкий	37-95	0,6-3	Очистка снега, уборка мусора, перемещение легких стройматериалов.
6-15	средний	104-144	3-9	Планировка, очистка территорий, площадок.
25-34	тяжелый	220-405	9-35	Является основным парком бульдозеров.
35	Сверхтяжелый	более 510	более 35	Разработка скальных пород.

Внеклассные бульдозеры

В их числе:

• мини-бульдозеры с мощностью тракторов ниже класса 0,1, имеющие низкий уровень эффективности даже при снегоуборке;
• дорожные машины и карьерный бульдозер, отличающиеся сверхмощными силовыми агрегатами, большими габаритами, используемые при возведении крупных сооружений, имеют высокую производительность.

По назначению

По этому показателю типы бульдозеров бывают общего назначения — выполняют традиционные виды строительных, землеройно-планировочных работ при температурах -40…+40°С. Различают специализированные механизмы, с помощью которых ведутся подземные или подводные разработки, специальные виды работ. Такие механизмы используются при низких (до -60°С) и высоких (до +60°С) температурах.

Читайте также:

Оцените автора

Основное о бульдозерах. Рабочее оборудование бульдозеров

Бульдозеры общего назначения оснащены основными отвалами. Машины специального назначения обеспечивают выполнение узкоспециализированных работ, и используются для этого отвалы соответствующего назначения. На технике многоцелевого назначения сзади трактора монтируют специальное рабочее оборудование: цепной траншеекопатель, плужный нож кабелеукладчика, рыхлительный агрегат, тяговую лебедку и др.

Виды и конструкции основных отвалов

Основными элементами бульдозерного оборудования являются отвал, толкающие брусья с раскосами и подкосами или толкающая рама с раскосами, гидроцилиндры подъема и опускания отвала, а также, на отдельных видах, механизмы поворота отвала в поперечной и горизонтальной плоскостях и изменения угла резания.

Отвал бульдозера представляет собой сварную конструкцию коробчатого типа, обеспечивающую ему жесткость, с приваренным в передней части лобовым листом криволинейного профиля. Последний обеспечивает быстрое заполнение отвала материалом. Для повышения износостойкости лобового листа фирма «Саtеrрillаr» приваривает к нему пластины из специальных легированных сталей, обладающих высокой устойчивостью к абразивному износу и ударным нагрузкам.

В нижней части к лобовому листу болтами впотай крепятся съемные ножи. При изнашивании острой кромки ножа его разворачивают и режут вторым, острым концом. Для повышения устойчивости ножей к абразивному изнашиванию и ударным нагрузкам зарубежные фирмы изготавливают их из легированных сталей типа DН-2 или DН-3 с повышенным содержанием бора и никеля.

Бульдозер на гусеничном ходу общего назначения оснащается основными отвалами, выпускаемыми почти всеми производителями.

Различают  универсальный, неповоротный и поворотный отвалы. Неповоротные включают в себя прямой, сферический и полусферический отвалы. Торцы этих отвалов закрыты двумя боковыми щеками для снижения потерь грунта при транспортировании. Лобовой лист завершается вверху козырьком, приваренным под углом к лобовому листу. Козырек препятствует пересыпанию грунта через верхнюю кромку отвала и улучшает формирование призмы волочения грунта. Для защиты от повреждений гидроцилиндров и радиатора двигателя от пересыпающегося материала некоторые фирмы используют решетки, устанавливаемые сверху на отвалах, и щитки.

Прямой отвал, или отвал типа 5, используется при разработке широкого диапазона немерзлых грунтов, включая легкие скальные.

Сферический отвал (U) особенно эффективен для перемещения значительных объемов легких грунтов на большие расстояния. Он состоит из трех секций: центральной и двух боковых. Последние расположены под углом в плане до 25°. Изогнутая в плане форма отвала обеспечивает смещение грунта к середине отвала, обеспечивая при транспортировании минимальные потери материала.

Полусферический отвал(SU) сочетает способности прямого отвала хорошо врезаться в грунт и сферического отвала перемещать большие объемы материала за счет коротких боковых секций, установленных под углом до 25° к центральной секции.

Отвалы U, SU и S имеют механизм перекоса (гидроцилиндр и винтовую стяжку), позволяющие им хорошо внедряться в прочные грунты. При наличии двух гидроцилиндров перекоса машинист из кабины имеет возможность изменять углы перекоса и резания отвала на ходу машины, приспосабливаясь к меняющимся грунтовым условиям.

Бульдозер с поворотным отвалом (А) применяется при поперечной транспортировке грунта для засыпки траншей, укладки насыпи и при расчистке территории от снега, мусора, растительности. Отвал может поворачиваться в плане вокруг шарнира на раме в обе стороны. По форме это прямой отвал без боковых щек, удлиненный по ширине и укороченный по высоте.

Отвалы с регулируемыми углами поворота и перекоса (РАТ), которые имеют 6 степеней свободы (шестипозиционные отвалы). Это универсальные отвалы, способные изменять и поперечные, и продольные углы установки отвала, прикрепляемые шарнирно к П-образной толкающей раме.

По форме это прямой отвал, примерно таких же габаритов, только без боковых щек. Он предназначен для профилировочных и планировочных работ небольшого объема бульдозерами малого класса тяги.

На некоторых моделях бульдозеров таких фирм, как «Саtеrрillаr», «Fiat-Kobelco», «Liebherr» и др., используется модификация данного отвала (VPAT), позволяющая с помощью регулировочных болтов изменять угол резания ножей отвала.

Варианты отвалов фирмы «Liebherr»

Виды и конструкции специальных отвалов

Кроме перечисленных основных отвалов, используются отвалы специального назначения, некоторые из которых изготавливаются специализированными нетракторостроительными фирмами типа «Balderson», «Rimco», «Rome» и пр.

Саtеrрillаr, Fiat-Kobelco, Komatsu и др. дополняют основную номенклатуру отвалов следующими спецотвалами: буферным, рекультивационным, кусторезным, укороченными по ширине отвалами SU и S, увеличенным по высоте отвалом SU и пр.

Буферный отвал используется в основном для работ, связанных с толканием скреперов при их зарезании в грунт. По форме это короткий прямой отвал без механизмов перекоса с приваренной посередине отвала стальной пластиной. Резиновые амортизаторы подвески отвала поглощают удары при соприкосновении пластины отвала с буфером скрепера. В промежутках между толканиями такой отвал может быть использован на бульдозерных работах общего назначения. Их выпускают компании «Саtеrрillаr» и «Komatsu».

Рекультивационный отвал применяется для снятия верхнего плодородного слоя почвы и перемещения ее в складируемые бурты. По форме это отвалы и увеличенной ширины и имеющие радиус кривизны лобового листа переменного значения. Это позволяет создать лучшие условия перемещения материала по поверхности отвала и формирования призмы волочения. Такие отвалы изготавливают Саtеrрillаr и Balderson.

Угольные отвалы и отвалы для щепы используют для перемещения угля и щепы на карьерах, складах рудных дворов и лесоперерабатывающих предприятий. По форме это сферические отвалы увеличенной ширины и с гидроперекосом. Их выпускают компании «Саtеrрillаr», «Dressta», «Liebherr» и «ЧТЗ-Уралтрак».

Торфяные отвалы используются для перемещения торфа на мелиоративных полях. Это прямые удлиненные отвалы малой высоты с гидроперекосом, монтируемые на тракторах Liеbhеrr болотоходных модификаций.

На бульдозерах со специализированными отвалами для перемещения угля, щепы и торфа сзади трактора подвешивается балластный груз, выполняющий роль противовеса.

Для работы в экстремальных ситуациях при расчистке завалов в системе МЧС используются бульдозеры Komatsu с отвалами 8 и 81) уменьшенной ширины, которые вписываются в железнодорожный габарит. Это позволяет иметь высокую степень готовности к работе, так как машины с прикрепленным отвалом стоят на открытой платформе в ожидании распоряжения на отправку.

На гусеничных бульдозерах среднего класса тяги фирма «Liеbhеrr» использует гидроуправляемые уширители, которые из кабины могут устанавливаться под любым углом к отвалу. При транспортировке на трайлере уширители поворачиваются назад, и отвал вписывается в габарит. Аналогичные отвалы применяет фирма «Fiat-Kobelco».

Отвалы для уборки мусора предназначены для перемещения отходов на мусорных полигонах. По форме это прямые отвалы, имеющие увеличенную ширину и кривизну поверхности лобового листа, а также высоту козырька, примерно равную высоте отвала. При использовании таких отвалов агрегаты трактора подлежат дополнительному переоборудованию для защиты их от острых предметов и абразивных материалов, сзади трактора подвешивается балластный груз. Такие отвалы предлагают фирмы «Саtеrрillаr», «Dressta» и «Liebherr».

Кусторезный отвал (V-образной формы), изготовляемый Саtеrрillаr и Komatsu, предназначен для расчистки заросших кустарником и мелколесьем площадей под застройку. Опущенный в рабочее положение отвал в виде остроугольного резака, образованного двумя режущими лезвиями, скользит по поверхности земли, срезает кустарники и мелкие деревья и сваливает их в стороны, образуя за собой проход, равный ширине захвата отвала.

Защитное ограждение в виде стального каркаса предохраняет трактор от повреждений при падении срезаемых деревьев. Кусторезные отвалы изготавливаются фирмами «Rimco» и «Rome».

Отвалы-корчеватели — это либо отвалы решетчатого вида с зубьями, либо зубья, прикрепленные к лобовому листу прямого отвала. Они предназначены для извлечения из грунта крупных камней и пней и транспортирования их на близкие расстояния. Трактор оснащается сверху дополнительным защитным ограждением. Такие отвалы выпускают фирмы «Саtеrрillаr», «Komatsu», «Liebherr», «Rimco» и «Rome».

Правильный выбор потребителем отвала является главным условием достижения максимально возможной производительности. Прежде всего, следует оценить возможности копания грунта отвалом, тягово-сцепные и скоростные характеристики техники. Возможности копания грунта определяются соотношением величины максимального тягового усилия бульдозера к длине ножа отвала. Чем больше это значение, тем более прочные грунты может разрабатывать бульдозер на гусеничном ходу.

Тягово-сцепные свойства машины оцениваются его эксплуатационной массой, конструкцией гусеничной ходовой части и трансмиссией. Скоростные характеристики определяют время цикла бульдозера. Чем меньше его значение, тем выше должны быть скорости рабочего и транспортного перемещений и, значит, выше производительность.

Мощность двигателя, приходящаяся на 1 м³ рыхлого грунта в призме волочения, на практике используется для оценки выбора отвала по возможности перемещения материала с большой рабочей скоростью. Транспортные скорости, особенно заднего хода, определяют время возврата бульдозера в исходную позицию.

Условия применения основных отвалов при разработке различных грунтов

Конструктивные особенности бульдозеров

Отличительной особенностью ходовой системы бульдозеров фирмы «Dressta» является использование разъемного звена гусеничной цепи. Оно состоит из двух половин, скрепленных болтами. Это позволяет существенно сократить время на снятие и установку гусеничной цепи при ремонте.

Фирма «Dressta» на бульдозерах малых типоразмеров устанавливает двигатели Komatsu, а на больших — двигатели Cummins. Все двигатели имеют выхлоп, соответствующий нормам Евро-2.

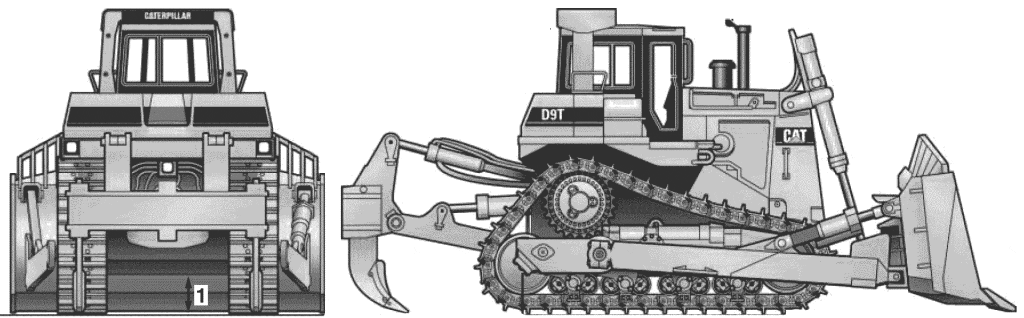

Фирма «Caterpillar» на моделях D5, D6 и D8 и их модификациях установила двигатели с электрогидравлической системой подачи топлива. Учитывая, что до этого на моделях D9 была установлена такая же система подачи, а на моделях D7 — электронная подача топлива, теперь все машины типоразмерного ряда имеют двигатели с параметрами выхлопа, соответствующими нормам Евро-2. С начала этого года модификация М бульдозеров моделей Cat D6 и D5 была заменена модификацией N, отличительными особенностями которой являются: повышение мощности установленного нового двигателя; применение автоматически переключаемой коробки перемены передач (КПП) в зависимости от уровня потребляемой мощности, что ведет к снижению удельного расхода топлива; установка новой кабины с улучшенным дизайном, обзорностью, с пониженным на 3 дБ (А) уровнем шума и сенсорными системами управления приводами хода и навесного оборудования; использование компьютерного контроля и диагностики состояния узлов машины нового поколения EMSIII с повышенным количеством контролируемых параметров; применение на модели D6N дифференциальной системы поворота (см. статью «Два в одном»).

У модели D8R появилась модификация LGP. На всех моделях типоразмерпого ряда бульдозеров может монтироваться сзади дополнительное рабочее оборудование: либо рыхлитель, либо тяговая лебедка с гидроприводом. Для моделей D5N и D6N с максимальным тяговым усилием — соответственно 23 и 31 т, для D8R — 50 т. Максимальная транспортная скорость заднего хода составляет у указанных моделей соответственно 11, 12 и 13,8 км/ч.

Фирма «Fiat-Kobelco» установила на бульдозерах своего типоразмерного ряда двигатели Cummins с выхлопом, соответствующим нормам Евро-2.

У модели D150 появилась модификация XLT (удлиненная гусеница с 8 опорными катками), а у D180 — модификации XLT и LGP (гусеницы с 8 опорными катками).

На моделях D150 и D180 установлены автоматически переключаемые КПП, в зависимости от загрузки двигателя. На D150 как основная, а на D180 по заказу используется дифференциальная система поворота.

Вместо прежнего бульдозера FD30C выпускается бульдозер марки D350 STD с 7 опорными катками ходовой тележки и автоматически переключаемой КПП. По заказу он может быть оснащен дифференциальным механизмом поворота.

Бульдозеры всех модификаций могут быть дополнительно оснащены рыхлителями: многозубыми с параллелограммной подвеской на D150 и D180 и одно- и многозубым с регулируемой параллелограммной подвеской на D350.

Максимальные значения транспортных скоростей заднего хода составляют 12, 12,7 и 12,7 соответственно у моделей D150, 180 и 350.

Фирма «Komatsu» произвела частичное обновление своего типоразмерного ряда. Взамен устаревших моделей D355A-3 и D275A-2 появилась Komatsu D275A серии 5. Продается модель D61E-12 нижнего типоразмерного ряда бульдозеров строительного назначения.

В конструкциях этих машин заложены следующие решения: обеспечение выхлопа двигателей собственного производства нормам Евро-2, повышение производительности бульдозеров за счет создания комфортабельных условий рабочего места оператора и применения усовершенствованных систем управления. На упомянутых моделях дифференциальная система поворота не применяется, а используются традиционные бортовые фрикционы с тормозами.

В двигателях применяется топливный насос с электронной системой впрыска. Для охлаждения радиатора используется реверсивный вентилятор, имеющий привод от регулируемого гидромотора. Реверсивность вентилятора позволяет обеспечить хорошую работу двигателя в широком температурном диапазоне. Для снижения уровня шума и вибрации двигатель и трансмиссия крепятся к раме трактора с помощью резиновых амортизаторов.

В кабине с хорошим дизайном и обзорностью установлены воздушные фильтры и создано избыточное давление, что препятствует проникновению в нее пыли. Для уменьшения вибрационных нагрузок кабина крепится к раме посредством пружинно-гидравлических амортизаторов. Кресло также подрессорено и имеет возможность углового разворота на 15° для лучшего наблюдения за работой рыхлителя.

Гидравлическая система управления механизмами D61E-12 осуществляется вручную тремя джойстиками: для управления перемещением трактора, отвалом и рыхлителем. На бульдозерах D275A-5 всех модификаций применяется система автоматического регулирования движением трактора PCCS. Бортовой компьютер отслеживает сигналы датчиков на машине и величину перемещения рычага джойстика и подает электрический управляющий сигнал для включения соответствующих передач КПП, бортовых фрикционов и тормозов. При возрастании нагрузки компьютер включает пониженную передачу КПП.

Ходовая система D275A-5 -это 7-катковая гусеница, у которой 3 пары катков объединены в каретки по К-образной схеме подрессоривания, аналогичной системе «Caterpillar». Такая подвеска эффективно снижает ударные и вибрационные нагрузки на машину при работе на прочных и скальных грунтах. Бульдозер оснащается рыхлителями, одностоечным или многостоечным, с регулируемой параллелограммной подвеской. По заказу на отвале могут быть установлены два гидрораскоса.

Бульдозер D61E-12 имеет 6-катковую гусеничную тележку с жесткой подвеской. На нем может быть установлен трехстоечный рыхлитель с параллелограммной подвеской.

Максимальная транспортная скорость заднего хода у D275A-5 и D61E-12 достигает соответственно 14,9 и 12,8 км/ч.

Фирма «Liebherr» сохранила свой типоразмерный ряд бульдозеров, за исключением модели PR751M, которая снята с производства. Она будет выпускаться только по заявкам из России. С 2003 г. Liebherr передала российской компании «АКР-Техно» техническую документацию на производство навесного оборудования на упомянутую модель бульдозера. Это оборудование будет изготавливаться на Краснокамском заводе Западно-Сибирского машиностроительного концерна и включает в себя отвал STJ и одностоечный рыхлитель. Бульдозер будет отправлен на рудник в конце этого года. В последующем будет изготавливаться вся гамма навесного оборудования, включающая в себя отвалы U и А, а также многостоечный рыхлитель. По документации Liebherr отвал и стойки рыхлителя будут изготавливаться из износостойской шведской стали Hardox 400, а ножи и коронки будут приобретаться у фирмы «SAAB». Несущие металлоконструкции для холодного климата будут изготавливаться из шведской хладостойкой стали Weldox 700.

В первый этап совместного проекта включено и изготовление навесного оборудования на бульдозере PR742B. Бульдозеры PR742B и 751М будут выпускаться под торговой маркой «AKR-Liebherr».

На втором этапе предусматривается изготовление элементов ходовой части, кабины и др.

ОАО «Промтрактор» частично обновило выпускаемый ряд бульдозеров. Снят с производства устаревший ТЗЗО, и появился новый бульдозер Т11.01 тягового класса 11 с пониженным удельным давлением на грунт (в 2 раза меньше, чему других моделей ряда).

Бульдозер Четра Т11 выполнен по традиционной конструктивно подобной модульной схеме: двигатель Ярославского моторного завода; трансмиссия гидродинамическая с планетарной КПП, переключаемой на ходу; ходовое оборудование машины включает в себя 7-катковую гусеничную тележку с жесткой подвеской катков и уширенные башмаки (910 мм).

Подвеска отвала включает в себя диагональный гидрораскос, соединяющий отвал с рамой трактора и обеспечивающий при этом максимальное приближение отвала к капоту трактора. На машине используется рыхлитель с параллелограммной подвеской.

Максимальная транспортная скорость заднего хода достигает 14,3 км/ч.

ООО «ЧТЗ-Уралтрак» с середины 2002 г. перешло на выпуск нового семейства модернизированных бульдозеров модели Б10 тягового класса 10, взамен прежних моделей Б140, Б170 и пр. этого же класса, и Б15 — тягового класса 15. Это конструктивно подобные машины. На них используются двигатели собственного изготовления и гидродинамическая трансмиссия с планетарной 3-скоростной КПП. По заказу может быть установлена 8-скоростная механическая КПП.

Рамы гусеничных тележек подвешиваются спереди к раме трактора посредством балансирной балки с микроподрессориванием вместо рессор, что было у прежних моделей.

На базовой модели Б10 используется удлиненная гусеничная тележка с 6 опорными катками вместо 5 прежних. На болотоходной модификации Б10Б-7 катковая гусеничная тележка и уширенные башмаки — 920 мм. Бульдозер Б15 имеет одну стандартную модификацию с 7-катковой гусеничной тележкой. Подвеска опорных катков у этих бульдозеров жесткая. В стандартном исполнении базовые трактора оснащаются отвалами и однозубым или многозубым рыхлителями с параллелограммной подвеской.

Для проведения буксировочных, трелевочных и монтажных работ упомянутые бульдозеры могут оснащаться вместо рыхлителей лебедками с гидроприводом с тяговым усилием от 16 до 25 т.

С 2003 г. начат серийный выпуск бульдозера ДЭТ-320Б1Р2, призванного заменить устаревшие модели на тракторах ДЭТ-250 и 350. На новом тракторе установлен двигатель ЯМЗ, который удовлетворяет по выхлопу нормам Евро-2. Полностью изменен дизайн машины, соответствующий требованиям современной эстетики. Установлена новая кабина, позволяющая улучшить комфорт и эргономику рабочего места оператора, имеющая защиту ROPS-FOPS. Изменилась подвеска рыхлителя, она стала регулируемой параллелограммной.

Остальные части машины сохранили свою преемственность от прежних моделей. Наибольшее значение транспортной скорости заднего хода составляет 15,2 км/ч.

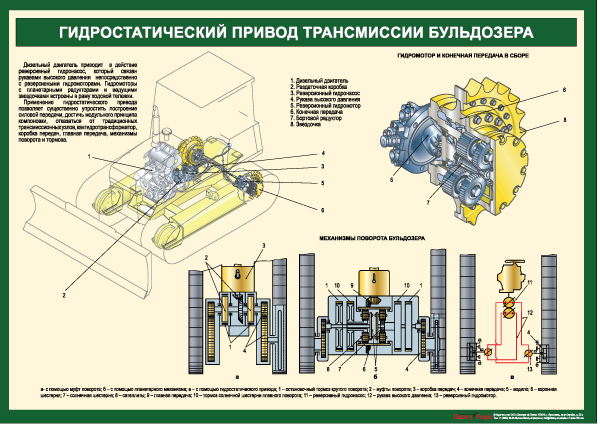

Завод продолжает вести работы по созданию бульдозеров с гидростатической трансмиссией хода. После проведения испытаний опытного образца Т2000 была выпущена опытная партия машин под маркой Т10.0400 тягового класса 10, унифицированных с Б10. В них используется гидротрансмиссия завода «Салаватгидромаш», состоящая из 3 регулируемых гидронасосов, два из которых в рабочих режимах автономно запитывают два гидромотора привода гусениц, а третий гидронасос обеспечивает работу навесного оборудования: отвала и рыхлителя. На транспортном режиме блокируется управление рабочими органами и 3-й гидронасос подключается к первым двум и тем самым обеспечивает максимальную скорость передвижения — 9,6 км/ч вперед и назад.

ЗАО «Челябинские строительно-дорожные машины» одним из первых начало работы по созданию отечественных бульдозеров с гидростатической трансмиссией хода. В настоящее время выпущены две модели этих машин, ТС-10 и ДЗ-240С, соответственно тяговых классов 8 и 10, оснащенных однозубым рыхлителем с параллелограммнои подвеской. На машинах используются двигатели ЯМЗ. Гидростатическая трансмиссия представляет собой независимый привод, состоящий из отдельного регулируемого гидронасоса и гидромотора на каждый борт ходовой части и независимой гидросистемы навесного оборудования. В указанных гидросистемах могут использоваться гидромашины и системы управления производства либо Салаватгидромаш, либо Rexroth. Максимальная скорость транспортных перемещений достигает 9,5 км/ч вперед и назад.

Бульдозеры упомянутых фирм-производителей тягового класса не менее 10 по заказу могут изготавливаться для работы в холодной климатической зоне. Машины дополнительно оснащаются арктическим пакетом (у каждой фирмы свой набор) средств утепления, обогрева и разогрева, которые облегчают быстрый запуск двигателя и гидронасосов после длительной стоянки неработающей машины.

Троицкий С.Н., к.т.н., доцент МГСУ

Общее устройство и принцип работы бульдозеров с механической и гидравлической системой управления.

Производительность

Похожие презентации:

Общее устройство и принцип работы скреперов. Определение производительности

Землеройно-транспортные машины

Машины для подготовительных работ. Бульдозеры и их рабочее оборудование

Вопросы гнидек. Теория

Строительные машины для земляных работ

Бульдозеры. Дорожная и землеройная техника. Тема № 5. Занятие 2

Общее устройство автомобилей и тракторов. Часть 1. Устройство автомобиля

Одноковшовые экскаваторы

Машины для мелиоративных работ

Землеройные машины. Одноковшовые экскаваторы

1. Общее устройство и принцип работы бульдозеров с механической и гидравлической системой управления. Определение

производительности.
ОСНОВНЫЕ СВЕДЕНИЯ
Бульдозер представляет собой универсальную землеройнотранспортную машину, состоящую из гусеничного или
пневмоколесного трактора, оснащенного навесным
оборудованием и органами управления.
Бульдозеры — маневренные и
высокоэффективные машины,
обладающие высокой
проходимостью. На долю
бульдозеров в дорожном
строительстве приходится не
менее 50% общего объема
земляных работ.
Бульдозер Б10

3. Общее устройство бульдозера

4. Основные параметры бульдозеров

Максимальное тяговое усилие базового трактора
Номинальное тяговое усилие базового трактора
Эксплуатационной мощностью двигателя
Номинальная мощность двигателя
Конструктивная масса машины
Эксплуатационная масса машины

5. КЛАССИФИКАЦИЯ БУЛЬДОЗЕРОВ

По назначению
Бульдозеры общего назначения
используются для выполнения основных
видов землеройно-транспортных и
вспомогательных работ в различных
грунтовых и климатических условиях.
Бульдозеры специального назначения
применяются для выполнения целевых
работ в специфических грунтовых или
технологических условиях.
Бульдозер Т-800

6. ПО ТЯГОВЫМ ПОКАЗАТЕЛЯМ

• СВЕРХЛЕГКИЕ
• ЛЕГКИЕ
•СРЕДНИЕ
• ТЯЖЕЛЫЕ
• СВЕРХТЯЖЕЛЫЕ

7. СВЕРХЛЕГКИЕ БУЛЬДОЗЕРЫ

Сверхлегкие бульдозеры
малогабаритные с силой тяги до 25 кН и
мощностью 25 – 50 л. с. К сверхлегким
относится класс до 0,9.
NB3500C (мощность 30 л.с.)

8. ЛЕГКИЕ БУЛЬДОЗЕРЫ

Бульдозер ДТ-75 (мощность 90 л.с.)
К легким бульдозерам относится класс 1,4 – 4,0 мощностью 50 – 130 л.с. и
силой тяги 25-135 кН. Рабочая масса до 10-11 тонн.

9. СРЕДНИЕ БУЛЬДОЗЕРЫ

К средним бульдозерам относят класс 6,0
– 15,0 мощностью 140 -209 л.с..
Предназначены для разработки грунта I-IV
класса
Бульдозер Б10М (мощность 180 л.с.)

10. ТЯЖЕЛЫЕ БУЛЬДОЗЕРЫ

К тяжелым бульдозерам относится
класс 25-35 мощностью 299-550 л.с.
Бульдозер Liebherr 764 Litronic
Технические характеристики:
— Масса 45,5 тонн
— Мощность двигателя 422 л.с.
— Объем отвала 14/17 куб.м.

11. СВЕРХТЯЖЕЛЫЕ БУЛЬДОЗЕРЫ

К сверхтяжелым бульдозерам
относят класс свыше 35 и
мощностью 510 кВт и более.
Бульдозер Caterpillar D11
(мощность 850 л.с.)

12. ПО ТИПУ ХОДОВОЙ ЧАСТИ

Гусеничные бульдозеры получили
большее распространение благодаря
низкому давлению на грунт в сочетании
с реализацией значительных тяговых
усилий и высоких сцепных свойств.
New Holland D150
Пневмоколесные бульдозеры
отличаются высокими транспортными
скоростями и мобильностью.
Komatsu WA420-3

13. ПО РАБОЧЕМУ ОРГАНУ

У бульдозеров с неповоротным
отвалом отвал постоянно расположен
перпендикулярно продольной оси
базовой машины.
Бульдозер Четра Т11
У бульдозеров с поворотным
отвалом отвал может
устанавливаться перпендикулярно
или под углом до 53 градусов в обе
стороны к продольной оси
машины.
Бульдозер TY165-2

14. Отвал бульдозера

Отвал бульдозера представляет собой жесткую сварную металлоконструкцию с
лобовым листом криволинейного профиля.
1.
3.
Прямой
Сферический
2.
Полусферический
4.
Прямой поворотный

15. ПО ВИДУ УПРАВЛЕНИЯ РАБОЧИМ ОРГАНОМ

При канатно-блочной системе
управления подъем отвала
осуществляется зубчато-фрикционной
лебедкой через канатный полиспаст,
опускание — под действием собственной
силы тяжести отвала.
Бульдозер на базе трактора С-100
При гидравлической системе
управления подъем, и опускание
отвала осуществляются принудительно
одним или двумя гидроцилиндрами
двустороннего действия.
Бульдозер SD7
КАНАТНО-БЛОЧНАЯ СИСТЕМА УПРАВЛЕНИЯ
Бульдозер Д-686 (ДЗ-53)
Для подъема отвала служит канатноблочная система с механической
однобарабанной лебедкой.
Достоинства – простота конструкции и
удобство эксплуатации.
Недостатки — крутящий момент и
усилия барабана лебедки могут
передаваться только в одном
направлении при подъеме отвала
бульдозера; низкий кпд, громоздкость.
Схема строения бульдозера Д3-53
с канатно-блочной системой управления
1 — лебедка, 2 — трактор, 3 — передняя стойка, 4 —
канатно-блочная система управления отвалом, 5 — отвал,
6— нож, 7 —винтовой раскос, 8 — толкающий брус
Схема канатного управления отвалом бульдозера ДЗ-53
1, 4 – пневмокамеры, 2 – вал отбора мощности, 3 – лебедка, 5 –
направляющий блок, 6 – барабан регулировки длины каната, 7 –
полиспаст, 8 – рычаги управления

19.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ

Достоинства – независимость
относительного расположения
агрегатов; легкость включения и
выключения; возможность обеспечения
большого передаточного отношения;
наличие устройств, предохраняющих
систему от перегрузов; высокий кпд.
Бульдозер SD42
Недостатки — работа зависит от
температуры окружающего воздуха;
отдельные узлы и детали требуют
высококачественной технологической
обработки и соответствующего
обслуживания в эксплуатации.
Бульдозер HBXG SD7P

20. Гусеничный бульдозер с гидравлическим управлением

1 — бульдозерный отвал; 2 — раздвоенная силовая трансмиссия; 3 — система охлаждения; 4 рама рыхлителя; 5 — зуб рыхлителя; 6 — муфта включения боковой передачи; 7 — опорная
ось рам гусеничных тележек; 8 — дизельный двигатель; 9 — толкающая рама;
10 — гидроцилиндр управления отвалом.
Принципиальна схема управления отвалом бульдозера
1 — фильтр; 2 – бак; 3 — гидронасос; 4 — нагнетательная магистраль;
5 — гидрораспределитель; 6 — ручка управления; 7. 10— рабочая магистраль;
8 — гидроцилиндры; 9 — отвал бульдозера; 11 — предохранительный клапан;
12 — магистраль слива рабочей жидкости
Золотниковый гидрораспределитель
ПОДАЧА ОТ НАСОСА
СЛИВ В БАК
ЗОЛОТНИК
КОРПУС РАСПРЕДЕЛИТЕЛЯ
ШТОК
КОРПУС ГИДРОЦИЛИНДРА

23. Принцип работы гидроцилиндра

Система гидравлического безнасосного управления
1 – поршень; 2 – рабочий цилиндр; 3 – педаль; 4 – пружина; 5 –
главный цилиндр.

25. Производительность бульдозера на планировочных работах

Техническая производительность бульдозера:
Пт=qпр*n*kн/kр
qпр = L*h3/2*m
n=3600/T
T=t1+t2+t3+t4
t1=l1/v1
Где qпр — объем призмы волочения грунта, м3
t2=l2/v2
L – длина отвала, м
H – высота отвала, м
m — коэффициент, зависящий от соотношения H/L (≈0,7)
t3=(l1+l2)/v3
n – число циклов за 1 час работы
Т – продолжительность цикла, с
t1 – время резания грунта, с
l1 – длина пути резания, м
v1 – скорость движения бульдозера на 1-ой передаче при резании грунта, м/с
t2 – время перемещения грунта отвалом, с
l2 – длина пути транспортирования грунта
v2 – скорость движения груженого бульдозера, м/с
t3 – время обратного (холостого) хода, с
v3 – скорость движения при обратном ходе, м/с
t4 – дополнительные затраты времени (подъем, опускание отвала, разворот бульдозера)
kн – коэффициент наполнения геометрического объема призмы грунтом
kр – коэффициент разрыхления грунта
ПРИЗМА ВОЛОЧЕНИЯ
Н и В – высота и длина отвала
ϕ – угол естественного откоса грунта в движении
(350-450)
Эксплуатационная производительность бульдозера:
Пэ = Пт*kв
где kв – коэффициент использования бульдозера по времени
Сменная производительность бульдозера:
Пс = 8*Пэ
где 8 – количество часов работы в смену

English
Русский
Правила

Принцип работы гидросистемы колесного бульдозера

Принцип работы гидросистемы колесного бульдозера и причина нештатной работы рабочего устройства.

Колесные бульдозеры широко используются в горнодобывающей промышленности, дорожном хозяйстве, сельском хозяйстве, строительстве и других проектах, и частота отказов гидравлической системы их рабочих устройств относительно высока. В данной статье на примере колесного бульдозера 834H представлен принцип работы гидравлической системы рабочего устройства, а также анализируются причины поломки и медленного движения рабочего устройства. В случае поломки и необходимости заменить запасные части, для надежности лучше обращаться к официальным представителям по продаже запчастей. Так же широко известны бульдозеры марки Четра, запасные части Четра тоже можно купить у ведущих поставщиков запчастей данной техники.

Принцип работы гидравлической системы

Основной гидравлический контур

Гидравлическая система колесного бульдозера Caterpillar 834H состоит из основного гидравлического контура и управляющего гидравлического контура.

Главный гидравлический контур в основном состоит из рабочего насоса (1), главного предохранительного клапана (2), подъемного цилиндра (3) и бака (4) с гидравлическим маслом , цилиндра наклона (5), цилиндра наклона (6), предохранительного клапана штока поршня гидроцилиндра наклона (7), предохранительного клапана цилиндра наклона (8), контрольного клапана (9), предохранительного клапана гидроцилиндра наклона (10), предохранительного клапана штока поршня подъемного цилиндра (11), главного регулирующего клапана (12) , контроллера спускаемого пилота (13), пилотного контроллера левого наклона (14), пилотного контроллера прямого переворота (15), пилотного контроллера подъема (16), обратного клапана (17), обратного пилотного контроллера (18), насоса системы вентилятора (19), пилотного насоса (20) , правого пилотного контроллера наклона (21), регулирующего клапана насоса (22), электромагнитного клапана гидравлического вентилятора (23), главного регулирующего клапана гидравлического двигателя (24), как показано на рисунке 1.



Рабочий насос 1 подает масло под давлением к главному регулирующему клапану 12 (включая подъемный цилиндр, цилиндр наклона и управляющий клапан цилиндра наклона). Под действием водителя давление масла проходит через управляющий контроллер опускания 13, контроллер левого пилотного клапана 14, действия пилотного контроллера поворота вперед 15, пилотного контроллера подъема 16, пилотного контроллера обратного поворота 18 и пилотного контроллера правого наклона 21 соединяют соответствующую гидравлическую схему управления для реализации соответствующих действий рабочего устройства.

Пилотный гидравлический контур.

Пилотный гидравлический контур в основном состоит из комбинированного клапана подачи масла пилота (1), управляющего контроллера (2), пилотного предохранительного клапана (3), фильтрующего элемента гидравлического масла (4), клапана питания гидроаккумулятора (5), пилотного / тормозного насоса гидравлического давления (6), топливный бак (7), как показано на рисунке 2.

Пилотный / тормозной насос 6 подает масло управляющего давления в пилотный контроллер 2 через клапан питания 5 гидроаккумулятора, фильтрующий элемент 4 гидравлического масла и комбинированный клапан 1 подачи масла в пилотный клапан. Сердечник клапана пилотного контроллера 2 приводит в действие главный клапан. Золотник регулирующего клапана перемещается и подключается к главному гидравлическому контуру, чтобы реализовать действие рабочего устройства.

Принцип работы пилотного комбинированного клапана подачи масла при работающем двигателе показан на рисунке 3а. Масло управляющего давления в масляном контуре 3 подачи управляющего масла поступает в челночный клапан 9 и толкает золотник челночного клапана 9 в нижнее положение, а масло под давлением пилота достигает электромагнитного клапана 1 через челночный клапан 9. В это время осуществляется манипуляция с рукояткой управления, открывается комбинированный клапан подачи пилотного масла (гидравлический замок), электронный модуль управления рабочего устройства активирует электромагнитный клапан 1, и золотник электромагнитного клапана 1 перемещается, так что масло с управляющим давлением подается на пилотный контроллер через масляный контур 5 пилотного контроллера. Отработанное масло не стоит выбрасывать, его необходимо утилизировать. https://утилизация-масла.рф в этом поможет.

Принцип работы пилотного комбинированного клапана подачи масла при неработающем двигателе показан на рисунке 3b. Для замедления рабочего устройства, комбинированный клапан принимает масло под давлением , подаваемое от подъемного цилиндра 10. Масло под давлением подъемного цилиндра 10 поступает в комбинированный клапан из тракта 4 подачи масла в подъемный цилиндр, а редукционный клапан 8 снижает давление масла до 1,8 ± 0,15 МПа. Масло под давлением, которое снижает давление масла, образует масло под давлением пилотного клапана, которое подается в пилотный контроллер через челночный клапан 9, соленоидный клапан 1 и масляный контур 5 пилотного контроллера, который толкает главный управляющий клапан для перемещения и опускает рабочее устройство.

Причина поломок гидравлической системы

могут быть понятны из принципа работы гидравлической системы колесного бульдозера Caterpillar 834H . Гидравлическая система не работает или работает медленно  включая ручку управления, пилотный насос, пилотный клапан, рабочий насос, главный предохранительный клапан, главный гидравлический регулирующий клапан и гидроцилиндр. Гидравлические компоненты и гидравлическое масло анализируются один за другим, как описано ниже (1)
Если рукоятка управления управляет рукояткой гидравлического управления с электронным управлением, ее кнопки выходят из строя или внутренний контакт плохой, что может привести к остановке или медленному движению рабочего устройства. При нормальных обстоятельствах водитель манипулирует ручкой управления, чтобы послать электрический сигнал в электронный модуль управления (ECM), а электронный модуль управления посылает сигнал действия на пропорциональный электромагнитный клапан на главном регулирующем клапане. Золотник пропорционального соленоидного клапана действует под давлением пилотного контроллера толкает золотник главного регулирующего клапана в движение и подает масло под давлением из рабочего насоса в соответствующий гидроцилиндр. В это время, если соответствующий гидроцилиндр не работает, проверьте, отправляется ли сигнал ручки управления на электронный модуль управления, иначе можно определить, что ручка управления повреждена, и ручку управления следует заменить.

2. Пилотный насос
Пилотный насос обеспечивает масло под давлением пилота для гидравлического контура пилота. Если пилотный насос выходит из строя, давление масла в пилоте будет недостаточным, и главный регулирующий клапан не может быть открыт или не может быть полностью открыт для реализации действия рабочего устройства. В это время проверьте рабочее давление в гидравлическом контуре пилотного клапана. Если давление недостаточное, проверьте, не изношены ли шестерни и уплотнения пилотного насоса. Если установлено, что пилотный насос неисправен, пилотный насос следует заменить.

3. Пилотный клапан
Возможность открытия пилотного клапана является ключом к тому, можно ли подавать масло под давлением в пилотный контроллер. Если пилотный клапан выходит из строя, масло под давлением пилотного клапана может не поступать в пилотный контроллер, в результате чего пилотный контроллер не может подключиться к главному гидравлическому контуру, и рабочее устройство не будет двигаться. В это время проверьте, не застрял ли золотник пилотного клапана и не сломана ли пружина. Если установлено, что пилотный клапан неисправен, замените пилотный клапан на новый.

4. Рабочий насос
Если расход рабочего насоса недостаточен, это может вызвать внутреннюю утечку рабочего насоса. В это время следует разобрать работающий насос, чтобы проверить, не изношены ли его шестерни, в норме ли зазор шестерен и нет ли повреждений внутреннего уплотнения. Если обнаруживается, что шестерня рабочего насоса сильно изношена, зазор шестерни слишком велик, а внутреннее уплотнение не герметично, его следует отремонтировать или заменить на новый рабочий насос.

5. Если главный предохранительный клапан протекает, давление в основном гидравлическом контуре будет слишком низким или номинальное рабочее давление не будет достигнуто, что приведет к отсутствию или замедлению работы рабочего устройства. В это время проверьте, не заклинило ли сердечник предохранительного клапана, не слишком ли велик зазор между сердечником клапана и корпусом клапана и не повреждена ли регулировочная пружина. Если будет установлено, что главный предохранительный клапан имеет вышеуказанную неисправность, главный предохранительный клапан следует заменить.

6.Если золотник главного регулирующего клапана заедает, пружина регулирования давления выходит из строя, а предохранительный клапан на главном регулирующем клапане поврежден, масло под давлением не достигнет гидроцилиндра, что приведет к отсутствию или замедлению работы рабочего устройства. Если рабочее устройство не движется или движется медленно, проверьте, есть ли у главного регулирующего клапана вышеуказанные неисправности.Если у главного регулирующего клапана есть вышеуказанные неисправности, замените его новым.

7.Износ или повреждение уплотнения поршня рабочего устройства гидроцилиндра может вызвать утечку в гидроцилиндре и недостаточное рабочее давление, что приведет к бездействию или замедлению работы рабочего устройства. Если рабочее устройство не движется или движется медленно, проверьте, есть ли в соответствующем гидроцилиндре вышеупомянутые неисправности. Если установлено, что соответствующий гидроцилиндр имеет вышеуказанные неисправности, его следует отремонтировать.

8. Гидравлическое масло

Качество гидравлического масла в гидравлической системе этого бульдозера напрямую влияет на эффективность работы и срок службы гидравлических компонентов. Например, снижение уровня гидравлического масла может привести к падению рабочего давления гидравлической системы и медленному перемещению рабочего устройства. Это также может вызвать повышение температуры гидравлического масла, ускорение износа гидравлических компонентов и ускоренное старение компонентов уплотнения. Для обеспечения гидравлической системы для правильной работы необходимо использовать гидравлическое масло, соответствующее требованиям. Если количество масла в баке гидравлического масла недостаточно, это может привести к засасыванию воздуха насосом и ослаблению работы гидроцилиндра. Поэтому гидравлическое масло следует заливать вовремя в соответствии со спецификацией и количеством. Если гидравлическое масло загрязнено или количество примесей превышает норму, необходимо вовремя заменить гидравлическое масло и фильтрующий элемент гидравлического масла.

Читайте так же :

Устройство и принцип работы терморегулирующего вентиля ТРВ

Принцип работы искрогасителя на дымовой трубе

Кабель для обогрева труб саморегулирующийся — устройство и принцип работы

Глубинный щитовой затвор — разновидности и принцип действия

1.2 Назначение бульдозеров, принцип работы и выполняемые операции. Разработка бульдозеров

Разработка бульдозеров

курсовая работа

Бульдозер представляет собой базовый тягач, оснащенный ножевым навесным рабочим оборудованием, в которое входит отвал 3 с ножами 5, толкающие брусья 6, подкосы 7 и гидроцилиндры 2 (см. рис.). Отвал изготовляют в виде коробчатой сварной конструкции с накладками жесткости, приваренными к тыльной стороне. Толкающие коробчатые брусья 6 передними концами шарнирно соединяют с проушинами тыльной стороны отвала, а задними — с упряжными шарнирами 8, плиты которых приварены к балкам гусеничных тележек трактора. Подкосы соединяют верхнюю часть отвала с проушинами толкающих брусьев; перестановкой подкосов можно изменять угол резания в пределах 45—60°. Вследствие трудоемкости операций по перестановке подкосов их заменяют гидроцилиндрами.

Бульдозерным оборудованием иногда оснащают другие землеройно-транспортные машины (автогрейдеры, экскаваторы, погрузчики), у которых это оборудование является вспомогательным. Бульдозеры могут разрабатывать талые и мерзлые предварительно взрыхленные грунты. В качестве базовых машин для бульдозеров чаще всего используют гусеничные тракторы мощностью от 55 до 650 кВт, реже — колесные тракторы или тягачи мощностью 75—1200 кВт.

Для выполнения подготовительных работ на раму бульдозера навешивают дополнительные виды рабочего оборудования: кусторезы, корчеватели, собиратели и др. Бульдозеры нередко выпускают в комплекте с рыхлителями и канавокопателями, навешиваемыми сзади машины.

Бульдозер послойно срезает грунт и одновременно перемещает его волоком по поверхности земли к месту укладки.

Бульдозеры применяют для возведения насыпей из грунтов боковых резервов, разработки выемок, грубого планирования поверхностей земляных сооружений, для засыпки рвов, траншей, обваловки сооружений, а также для подготовительных работ— валки отдельных деревьев, срезки кустарника, корчевания отдельных пней и камней.

Бульдозеры используют также для распределения грунтовых отвалов при работе экскаваторов и землевозов, образования штабелей сыпучих материалов (песка, щебня) и их подачи к перерабатывающим агрегатам, для снегоочистки, формирования террас на косогорах, производства вскрышных работ в карьерах.

1.3 Расчёт основных параметров отвала бульдозера

Основными параметрами отвала бульдозера являются: ширина и высота отвала; угол зарезания; угол заострения ножа; задний угол; угол захвата т. е. угол поворота отвала в плане; угол зарезания, т.е. угол поперечного перекоса отвала (угол между режущей кромкой ножа и горизонталью). При проектировании отвала необходимо определить также параметры профиля отвала: длину прямолинейного участка в нижней части поверхности отвала; радиус криволинейного участка поверхности отвала; угол опрокидывания отвала; высоту козырька и угол его наклона; угол наклона отвала.

Для выполнения этих расчётов используем следующую литературу: [1, стр. 189 — 202]

Углы установки отвала бульдозера

Тип бульдозера	Углы установки отвала, град
	захвата X	зарезания В	резания a
С неповоротным отвалом	90 60	0 0	50 — 60
С поворотным отвалом	90 60	3 8	50 — 0
универсальный	90		50—60

Высоту козырька Н_к по вертикали принимают 0,1 — 0,25 от высоты отвала.

Основные параметры поперечных профилей отвалов бульдозеров приведены в табл.

Параметры отвалов

	Отвал
Параметры	неповоротный	поворотный (универсальный)
Угол резания а, град	50—60	50—60
Угол наклона отвала е, град	75	75
Угол опрокидывания ф0, град	70—75	60—75
Угол установки козырька фк, град Задний угол v, град	90—100 10—15	90—100 10—15
Радиус цилиндрической поверхности отвала, мм	—	(0,8-0,9)

Основным рабочим органом бульдозера является отвал. Производительность и потребная величина тягового усилия зависят от выбора параметров отвала.

Геометрическими параметрами отвалов являются показанные на рис. угол резания , угол наклона отвала , угол опрокидывания , угол установки козырька , задний угол , высота отвала , высота козырька , радиус кривизны отвала , ширина отвала , длина прямой части отвальной поверхности а. Высоту отвала определяют в зависимости от расчетной номинальной силы тяги Р_тм и грунтовых условий, для которых предназначают проектируемый бульдозер. Ее можно найти для бульдозера с неповоротным отвалом по формуле.

Делись добром 😉

Назначение, устройство и принцип работы реле и регуляторов электропоездов

2. Назначение, устройство и принцип работы «Реле и регуляторов»

РЕЛЕ.
Реле называется электрический аппарат, срабатывающий при изменении режима в цепи, в которой он установлен. Основным свойством реле является скачкообразное изменение выходной величины (сигнала) при плавном изменении входной…

Неисправности системы пуска двигателя на автомобиле Ваз 2106

1.

Назначение, устройство и принцип работы системы пуска

На автомобильных, тракторных и транспортных двигателях используются предназначенные только для пуска электрические двигатели постоянного тока с последовательным возбуждением — электростартеры…

Организация перевозки грузов железнодорожным транспортом

8. Операции, выполняемые после прибытия груза в адрес грузополучателя.

…

Патентное исследование с целью модернизации бульдозера ДЗ-110Б

1.1.1 Назначение, классификация и область применения бульдозеров

Бульдозер представляет собой землеройно-транспортную машину, состоящую из базовой машины, которой обычно бывает трактор мощностью до 450 кВт или колесный двухосный тягач мощностью 600 кВт, и навесного бульдозерного оборудования…

Разработка проекта участка диагностики с разработкой технологии диагностики автомобиля ГАЗ-3507

2.4 Технологические операции, выполняемые на участке проекта

На участке технической диагностики машин выполняют такие операции как наружный осмотр машин, выявление технических неисправностей, а также диагностирование машин.
2…

Ремонт сцепления автомобиля ВАЗ-2110

Назначение, устройство и принцип работы сцепления ВАЗ-2110

Сцепление — сухое, однодисковое, постоянно включенное, беззазорное, с тросовым приводом выключения…

Ремонт форсунок дизелей типа Д49

Назначение, устройство и принцип работы форсунок дизелей типа Д49

Форсунки предназначены для впрыскивания топлива в цилиндры в мелкораспыленном виде с обеспечением равномерного его распыливания по всему объему камеры сгорания. На отечественных дизелях применяют форсунки закрытого типа…

Рынок железнодорожных транспортных услуг в России

1.7 Транспортно-экспедиторские операции, выполняемые с грузом на железнодорожных подъездных путях

К железнодорожным подъездным путям относят пути, предназначенные для обслуживания отдельных предприятий, организаций, учреждений. Они связаны с общей сетью железных дорог России непрерывной рельсовой колеей…

Системы непосредственного впрыска бензина и автомобильные генераторы

1.

1 Назначение, устройство и принцип работы генератора

Общая характеристика.
Электрическая энергия на автомобилях используется для зажигания рабочей смеси в цилиндрах карбюраторного двигателя, пуска двигателя стартером, питания приборов освещения, световой и звуковой сигнализации…

Совершенствование работы станции в зимних условиях

2.1 Технические операции, выполняемые на станции

На станции выполняются следующие технические операции:
— прием и отправление транзитных пассажирских поездов без смены вида тяги;
— прием и отправление транзитных грузовых поездов со сменой видов тяги;
— расформирование и формирование…

Техническое обслуживание и ремонт автосцепки СА-3

НАЗНАЧЕНИЕ, УСТРОЙСТВО И ПРИНЦИП РАБОТЫ АВТОСЦЕПКИ СА-3 И ПОГЛОЩАЮЩЕГО АППАРАТА

Автосцепка предназначена для сцепки вагонов между собой и передачи тяговых и тормозных усилий. Она относиться к полужесткому типу сцепных устройств и позволяет вертикально перемещаться одной головки автосцепки по отношению к другой до 100мм. ..

Техническое обслуживание и ремонт газораспределительного механизма карбюраторного двигателя ВАЗ-2110

2. Назначение, устройство и принцип работы

Газораспределительные механизмы различают по расположению клапанов в двигателе. Они могут быть с верхним (в головке цилиндров) и нижним (в блоке цилиндров) расположением клапанов…

Техническое обслуживание и ремонт рулевого управления с гидроусилителем автомобиля ГАЗ-3302

1. Назначение, устройство, принцип работы: рулевого управления с гидроусилителем

…

Техническое обслуживание и ремонт тягового двигателя 1ДТ.003

2. НАЗНАЧЕНИЕ, УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

…

Технологический расчет комплексного автотранспортного предприятия на 180 автомобилей ПАЗ — 3206

3.1 Назначение, устройство и принцип работы системы охлаждения автомобиля ПАЗ-3206

Система охлаждения предназначена для принудительного отвода от деталей двигателя лишнего тепла и передачи его окружающему воздуху. Благодаря этому создается определенный температурный режим…

ПРИМЕНЕНИЕ И ИСПОЛЬЗОВАНИЕ БУЛЬДОЗЕРОВ – Al Bahar SEM

Бульдозеры, также известные как бульдозеры, представляют собой мощные машины, которые обычно используются для таких задач, как толкание, копание, выемка грунта и выравнивание таких материалов, как почва и мусор, на различных рабочих площадках. Эта универсальность бульдозера делает его обычным местом на рабочих площадках по всему Ближнему Востоку. В большинстве случаев бульдозеры обычно поставляются с большим тяжелым отвалом спереди, который используется для толкания материала. В некоторых случаях у вас будут бульдозеры с некоторыми другими модификациями, такими как рыхлители в задней части, которые помогают разрушать твердую почву. В следующем посте мы рассмотрим бульдозеры в целом, их применение и использование.

Три основных типа Типы бульдозеров:

Итак, какие типы бульдозеров доступны в нашем регионе? Итак, бульдозеры можно разделить на три основные категории. Вы можете выбрать конкретный тип бульдозера, исходя из характера вашей конкретной задачи. Это также будет зависеть от ряда факторов, таких как местность, на которой вы работаете, тип вашего проекта и бюджет, который вы готовы инвестировать. где-нибудь еще в этом отношении. Вам нужно будет выбрать правильную машину, чтобы получить желаемый уровень эффективности и безопасности от системы при выборе бульдозера.

Итак, давайте рассмотрим некоторые основные типы бульдозеров и основные характеристики каждой из этих машин.

Гусеничный бульдозер

Гусеничный бульдозер также называют гусеничным трактором, поскольку он движется по гусеницам, как танки, и внешне почти похож на трактор. Это делает его идеальным для перемещения тяжелых материалов из одной области в другую. Он также способен преодолевать плотную и неровную местность, поскольку гусеницы обеспечивают ему хорошее сцепление с дорогой. У более крупных также есть рыхлители, которые помогают дробить и расчищать более плотную местность.

Мини-бульдозер

Как следует из названия, он намного меньше обычного бульдозера. Этот меньший бульдозер также известен как компактный бульдозер. Это идеально подходит для проектов, требующих большей маневренности и универсальности, чем его более крупные аналоги. Благодаря небольшому размеру их можно эффективно использовать в различных типах проектов, требующих таких задач, как сортировка и расчистка участков.

Колесный бульдозер

Эта машина также известна как шинный бульдозер. Обычно он крупнее краулера. Это может дать вам лучшую управляемость, поскольку у него есть шины, которые делают его более маневренным. Они также имеют полностью шарнирно-сочлененное гидравлическое рулевое управление и обычно перемещаются по меньшей оси. Это делает его пригодным для использования на мягком или чувствительном грунте, так как шины более мягкие, чем гусеницы.

Различные типы отвалов :

Давайте теперь посмотрим на различные типы отвалов, которые вы можете найти на бульдозере.

S-образный отвал

Это самый короткий отвал без боковых крыльев. Это лезвие обычно прикрепляется к руке в нижних задних углах лезвия. Благодаря своей форме прямое лезвие идеально подходит для работы с мелкозернистыми материалами и материалами средней и твердой плотности. Однако прямая форма ограничивает грузоподъемность бульдозера. Бульдозеры с S-образными отвалами обычно используются для выкорчевывания, обратной засыпки, планировки и выравнивания почвы.

U-образный отвал

U-образный отвал имеет большие боковые крылья и изогнутую форму. Благодаря этому отвал идеально подходит для перемещения материалов на большие участки земли. Это связано с тем, что крылья препятствуют рассыпанию материала во время движения. Как и S-образные лезвия, U-образные лезвия также крепятся к нижним задним углам лезвия. Обычно это самый большой тип отвала как по высоте, так и по ширине, и обычно он используется для работы на мягкой и средней плотности почве. Бульдозеры с U-образными отвалами используются для таких задач, как выемка канав, буксировка, толкание и коронка.

SU-лезвие

Как следует из названия, это лезвие сочетает в себе характеристики S-образного лезвия и U-образного лезвия, что обеспечивает более сильное проникновение и повышенную универсальность. Он более узкий и менее изогнутый, а его боковые крылья меньше по сравнению с тем, что вы получили бы на обычном U-образном лезвии. В результате он идеально подходит для перемещения почвы на большие расстояния.

Отвал SU обычно крепится в нижней части отвала с помощью угловых стабилизирующих распорок и одного или двух гидравлических цилиндров наклона. Его можно эффективно использовать для проталкивания песка и грунта от мягкой до средней плотности. Отвалы SU используются для таких задач, как формирование венцов, перемещение тяжелого материала, вырубка пней и выемка канав.

Различные части бульдозера и их применение:

Благодаря своей прочной конструкции бульдозеры часто используются на различных типах местности. Бульдозеры часто различаются по таким характеристикам, как их отвалы, рыхлители и использование шин или гусениц. Итак, давайте посмотрим на некоторые отдельные части бульдозера

Рыхлители

Рыхлитель представляет собой удлиненное навесное оборудование, которое находится в задней части бульдозера и напоминает клешню. Они используются для разрушения земли, разрушения любых камней и земли для перемещения. Ваш бульдозер может быть оснащен одностоечным или многостоечным рыхлителем в зависимости от потребностей вашего проекта.

Главная передача

Главная передача бульдозера — одна из наиболее важных частей бульдозера. Современные бортовые редукторы равномерно распределяют нагрузку по нескольким зубьям шестерни, а также отодвигают приводной двигатель от подвески.

Кабина

Кабина бульдозера также является важной частью этой машины, так как именно из нее оператор будет управлять машиной. Для некоторых кабин используются различные функции, что повышает уровень комфорта и безопасности. В идеале ваша кабина должна уменьшать шум и поглощать удары, когда вы перемещаетесь по рабочей площадке, поскольку это очень важно, когда речь идет о комфорте. Комфорт имеет решающее значение, поскольку операторы могут часами находиться в кабине.

Гусеницы и шины

Гусеницы и шины определяют подвижность бульдозера. Гусеницы идеально подходят для передвижения по пересеченной местности с неровностями. С другой стороны, шины лучше подходят для мягкого грунта. Вы также должны выбрать шины, если вы работаете в чувствительной области, которую вы не хотите легко повредить.

Двигатель

Бульдозеры обычно оснащены мощными двигателями, так как они перемещают тяжелые материалы по рабочей площадке в течение всего дня. Существуют современные двигатели, которые одновременно удовлетворяют разные потребности. Например, некоторые новые двигатели производят меньше выбросов по сравнению со старыми двигателями, чтобы соответствовать определенным требованиям Агентства по охране окружающей среды без ущерба для производительности.

Рама толкателя

Рама толкателя имеет решающее значение, когда речь идет о позиционировании материалов для различных задач. Эта часть вашего бульдозера будет отвечать за перемещение отвала.

Отвалы бульдозера

Как было сказано ранее, отвал представляет собой тяжелую металлическую пластину, расположенную в передней части бульдозера. Обычно он используется для проталкивания и копания материалов. Мы также говорили о том, как разные типы лезвий лучше подходят для конкретных проектов.

Как правильно выбрать бульдозер?

Когда вы хотите купить или арендовать бульдозер, вам нужно выбрать тот, который повысит эффективность вашего проекта. Итак, как вы должны это сделать? Ну, вам нужно рассмотреть несколько вещей. Давайте рассмотрим следующие вопросы, ответы на которые помогут вам выбрать правильный бульдозер для вашего следующего проекта.

Определите его цель: вам нужно знать цель, для которой вы собираетесь использовать бульдозер. Вы выравниваете землю? Толкать материал?

Проанализируйте рабочую площадку: рабочая площадка задает требования к маневренности. Вам нужно маневрировать в ограниченном пространстве? Если у вас ограниченное пространство, вам нужно выбрать тот, который обеспечивает лучшую управляемость.

Характер местности: Вы работаете на твердой или мягкой поверхности? Местность будет определять тип привода вашего бульдозера, а также тип отвала.

Знать типы материалов: На какой тип земли вы движетесь? Какова его плотность? Ответы на эти вопросы помогут вам выбрать правильный диск и правильный двигатель

У вас есть несколько вариантов бульдозеров, которые могут удовлетворить большинство ваших потребностей в буксировке, толкании и выравнивании. Вам нужно будет провести небольшое исследование и ознакомиться с каждой уникальной особенностью бульдозера, так как это принесет большую пользу вашему рабочему месту.

Если вы находитесь в ОАЭ, Кувейте, Бахрейне, Омане и Катаре и ищете подходящий бульдозер, то Al-Bahar — правильный выбор для вас. Al-Bahar предлагает вам самый широкий ассортимент машин SEM, поскольку мы являемся единственным авторизованным дистрибьютором продуктов SEM в ОАЭ, Кувейте, Бахрейне, Омане и Катаре. SEM — китайский бренд тяжелой техники, принадлежащий Caterpillar. Поэтому вы получаете качественный товар по доступным ценам. Ознакомьтесь с нашим ассортиментом бульдозеров и выберите тот, который наилучшим образом удовлетворит все ваши потребности.

Что такое бульдозер?

Что такое бульдозер?

Бульдозер или бульдозер представляет собой большую моторизованную машину, оснащенную металлическим отвалом, направленным вперед, для толкания материала: почвы, песка, снега, щебня или камня во время строительных работ. Чаще всего он ездит по сплошным гусеницам, хотя также производятся специализированные модели на больших внедорожных шинах.

При создании бульдозера он не запускался как целая машина. Вместо этого он начинался как части и куски. Бенджамин Холт создал трек в 1904, который позволил своему паровому трактору лучше двигаться по более мягкой и не очень ровной местности. Холт дал этой машине название «гусеница» из-за того, что ее движение напоминало гусеницу. Бенджамин Холт был не единственным человеком, принимавшим участие в создании бульдозера. Он работал с двумя другими мужчинами, которых зовут Джеймс Каммингс и Дж. Эрл Маклеод. Гусеница, которую сделал Холт, позже использовалась для танков, которые участвовали в Первой мировой войне. Это необходимая часть снаряжения, потому что она обладает большой силой, мощностью и размером. Обычно вы видите этот тип оборудования, работающего на сельскохозяйственных, горнодобывающих, дорожных и земляных работах. Бульдозеры также используются для работ по техническому обслуживанию, таких как уборка снега и разрывание асфальта.



Какие существуют типы бульдозеров?

Бульдозеры бывают трех основных типов: гусеничные, колесные и мини-бульдозеры. . Этот тип бульдозера больше всего подходит для движения по пересеченной местности, поскольку гусеницы позволяют бульдозеру создавать большее сцепление с дорогой.

Колесный бульдозер — Колесный бульдозер обычно больше гусеничного, и вы можете услышать, что эту машину также называют шинным бульдозером. Колесные бульдозеры имеют гораздо лучшую управляемость, чем гусеничные, из-за шин, а также оснащены гидравлическим рулевым управлением, которое позволяет бульдозеру двигаться по меньшей оси. Этот бульдозер предназначен для использования на более мягком грунте, потому что шины более мягкие, чем гусеницы.

Мини-бульдозер  . Мини-бульдозеры, также известные как компактные бульдозеры, представляют собой отличную технику благодаря своей универсальности и маневренности. Размер этого бульдозера позволяет выполнять множество различных работ.

Из каких частей состоит бульдозер?

• Главная передача
• Кабина
• Гусеницы/шины
• Двигатель
• Толкающая рама
• Лезвие

Какие варианты навесного оборудования бульдозера?

Бульдозеры могут использовать различные типы навесного оборудования, которые помогают разнообразить функции бульдозера. В зависимости от размера и веса вашего бульдозера определенное навесное оборудование может быть доступно или недоступно. Типы вложений:

• Лезвия
• Король пляжа
• Грабли
• Рыхлители
• Наклонная доска
• Роликовый измельчитель
• Корневой плуг
• Стрела для деревьев

Какие органы управления бульдозером?

Бульдозеры имеют довольно простое управление со следующими основными компонентами:

Управление левой рукой:  Эта рука будет использоваться для управления бульдозером. Вы используете это для движения вперед, назад и поворота вправо или влево.

Управление правой рукой:  Эта рука будет использоваться для управления отвалом бульдозера. Вы можете перемещать лезвие вверх, вниз, влево или вправо.

Педаль замедления:  Эта педаль расположена внизу, там, где будут ваши ноги. Эта педаль переводит двигатель на холостой ход, когда вы останавливаетесь.

Дроссельная заслонка: Дроссельная заслонка будет с левой стороны рядом с левым рычагом управления. Это будет контролировать, сколько мощности уходит на двигатель вашего бульдозера.



Почему

выбирают VeriTread?

VeriTread — идеальное решение для буксировки бульдозера. Мы можем доставить ваш бульдозер в любой пункт назначения в Северной Америке безопасным и своевременным образом. Мы являемся экспертами в оформлении документов, выборе подходящих прицепов и водителей, а также составлении наиболее эффективных маршрутов.

VeriTread позволяет легко получить надежные расценки на перевозку от экспертов по транспортировке оборудования. VeriTread ежегодно перемещает тысячи машин и может быстро сгенерировать надежное предложение на ходу. Наша обширная база данных со спецификациями и размерами, насчитывающая более 60 000 наименований, гарантирует, что вы потратите меньше времени на исследования и больше времени на ввод оборудования в эксплуатацию. Процесс расчета стоимости перевозки VeriTread — это самый простой способ подготовиться к транспортировке ваших машин. Следуйте этим простым шагам, и вы получите предложение менее чем за одну минуту:

• Введите производителя и модель
• Проверка или изменение размеров машины
• Введите места получения и возврата
• Ваше предложение готово!

Мы считаем, что наш набор инновационных инструментов принятия решений позволяет нашим клиентам принимать более разумные и обоснованные транспортные решения, уменьшая общую неопределенность и обеспечивая лучший опыт для всех.

Начать работу с VeriTread очень просто. Вы можете посетить нашу контактную форму или позвонить по телефону (800) 880-0468 или (863) 226-09.03 для международных звонков.

Что такое бульдозер? (с картинками)

`;

Бульдозер — это тяжелое землеройное оборудование, в котором используется передний «бульдозерный» отвал, который проталкивает почву вперед и создает ровную поверхность для строительных площадок. Современный бульдозер состоит из гусеничного шасси, защитной кабины водителя, заднего захвата рыхлителя и множества передних отвалов. Некоторые военные добавляют броню к стандартному бульдозеру для еще большей защиты и разрушительной силы.

Самые ранние модели бульдозеров были не более чем сельскохозяйственными тракторами, оснащенными прямыми передними пластинами для грубой обработки ландшафта и вспашки. Производители землеройной техники, такие как Case, Terex и International Harvester, усовершенствовали базовую конструкцию, изогнув передний отвал для повышения мощности резания через затвердевший верхний слой почвы. Еще одной модификацией стало добавление установленной сзади «клешни-рыхлителя» для разрушения валунов и участков дорожного полотна. Некоторые бульдозерные отвалы также могут рубить деревья или использоваться в качестве ковша фронтального погрузчика.

Существует несколько теорий происхождения слова бульдозер . Технически это слово относится только к переднему отвалу, а не ко всей машине. Некоторые источники предполагают, что мощность и шум шасси предполагали сдерживаемого быка, в то время как другие указывают на экстремальную медицинскую практику бычий дозатор . То, что началось как термин для сильного дозирования лекарства, стало сленгом для запугивающей тактики. Какой бы ни была первоначальная этимология, нет никаких сомнений в том, что бульдозер может быть очень устрашающим зрелищем, если его разместить за пределами обреченного строения.

Чаще всего бульдозер можно найти на новой стройке. Оператор может использовать установленный сзади захват рыхлителя для разрушения камней, дорожного покрытия или затвердевшего грунта. Следующим шагом является установка переднего отвала на заданную глубину и буквально проталкивание разрыхленной почвы вперед. Гусеницы, подобные тем, что используются на военных танках, позволяют бульдозеру оставаться устойчивым на песчаном или илистом грунте. В конце концов, вся площадка должна быть достаточно ровной для начала строительства. Бульдозер обычно не участвует в более тонких аспектах подготовки площадки, но иногда его можно использовать для грубого демонтажа или в качестве вспомогательного фронтального погрузчика.

Вооруженные силы мира также сильно зависят от модифицированных бульдозеров для инженерных проектов на поле боя и от формы местной «дипломатии боевых кораблей». Пожалуй, самым известным военным бульдозером является Case D9. , используемый в основном израильской армией на протяжении десятилетий. Кабина водителя защищена пуленепробиваемым стеклом, а остальная часть машины усилена броней. Когда передний отвал поднят до уровня кабины водителя, Case D9 может преодолевать большинство препятствий невредимым.

Постоянный участник AboutMechanics, Майкл любит проводить исследования, чтобы удовлетворить свои
широкомасштабное любопытство к различным тайным темам. Прежде чем стать профессиональным писателем, Майкл работал
Репетитор английского языка, поэт, диджей и диджей.

Майкл Поллик

Постоянный участник AboutMechanics, Майкл любит проводить исследования, чтобы удовлетворить свои
широкомасштабное любопытство к различным тайным темам. Прежде чем стать профессиональным писателем, Майкл работал
Репетитор английского языка, поэт, диджей и диджей.

Максимальное использование бульдозера | Строительное оборудование

Ларри Стюарт, ответственный редактор

Высокие почасовые затраты делают эффективную работу более важной для гусеничных бульдозеров, чем для большинства другого строительного оборудования. Стоимость во многом связана с износом ходовой части, поэтому лучшие операторы бульдозеров учитывают каждое движение, независимо от того, занимаются ли они земляными работами, отделкой или расчисткой земли.

Некоторые из лучших идей по повышению производительности бульдозера бросают вызов предположениям операторов.

«Многие операторы, выполняющие бульдозерные работы, считают, что им следует делать длинные пропилы. Они хотят видеть, как грязь кипит или катится перед отвалом», — говорит Брэд Ван Де Вир, старший консультант по продуктам в Центре демонстрации/применения Caterpillar в Эдвардсе. . «На самом деле отвал может удерживать только определенное количество грязи. Как только он заполнится, вы начнете терять грязь с обеих сторон отвала, оставляя валки, которые придется перемещать снова. На это тратится мощность и топливо, и это может вызвать проскальзывание гусеницы. и износ ходовой части

«Вы должны быть в состоянии получить полную нагрузку на отвал не более чем на две длины трактора — и это относится к трактору любого размера. лезвие.»

Короткие резкие пропилы создают, пожалуй, самый энергосберегающий способ дремать грязь — то, что компания Caterpillar называет «дремлющим движением вперед-назад или пазом».

«Вы начинаете на расстоянии одного-двух длин трактора от того места, где собираетесь перемещать грунт, а не на противоположной стороне поля», — говорит Ван Де Веер. «Заполните лезвие и начните складывать или заполните область».

Следующим шагом будет отступить на одну-две длины трактора позади начала первого прохода, заполнить отвал и протолкнуть груз или перенести его через щель, созданную первым проходом, и уложить его на кучу отвала. . Используйте первую передачу, чтобы агрессивно заполнить лезвие. В малых и средних тракторах переключайте передачу до секунды при перемещении груза. Повторите процесс, продвигая полную нагрузку лезвия через прорезь дальше с каждым проходом.

Работа в прорези увеличивает нагрузку на отвал на целых 30 процентов и предотвращает падение материала с отвала.

Бульдозерное движение вперед-назад снижает затраты на ходовую часть. Вместо того, чтобы двигаться задним ходом по всей длине среза после каждого толчка, вы можете повернуть трактор только на расстояние предыдущего толчка плюс одну или две длины трактора.

«Движение задним ходом вызывает наибольший износ ходовой части и является самым непродуктивным временем в рабочем цикле», — говорит Ван Де Веер. «Работая вперед-назад, вы сокращаете количество операций в обратном направлении, что снижает эксплуатационные расходы и повышает производительность».

Ван Де Вир говорит, что щели можно копать настолько глубоко, насколько высоко лезвие.

После того, как первая щель будет завершена, отойдите примерно на две длины трактора от грунта и переместитесь, оставив примерно одну треть ширины отвала между краем отвала и первой щелью. Эта берма будет удерживать материал перед лезвием во второй прорези.

После того, как щели будут вырезаны до нужного уровня, схема работы обратная для расчистки берм.

«Вам нужно работать с задней части разреза или с противоположного конца отвала, а не спереди назад», — говорит Ван Де Веер. «Быстро загрузите отвал и используйте наклон отвала, чтобы направить его в один из пазов, чтобы перенести груз в штабель или насыпь».

Крест-накрест поможет сохранить уровень среза: если вы продвинете груз вверх по левой прорези при первом проходе, поверните в правую прорезь при втором проходе, а затем вернитесь в левую прорезь при третьем проходе.

Некоторые простые приемы также сделают тонкую сортировку более эффективной.

Видеокассета под названием Советы профессионалов: Гусеничный бульдозер от VISTA Start Smart Training рекомендует: «При отделке или правке лучше работать с частично загруженным отвалом, чем с пустым. Это сглаживает ход и распределяет мелкие частицы. по лезвию

Загружайте только половину отвала, чтобы валки оставались с одной стороны машины. Лезвие может перекрывать предыдущие проходы, действуя как направляющая по глубине.

«Самые гладкие отделочные работы получаются, когда грязь обрабатывается как минимум с двух разных направлений [проходы, ориентированные под углом 45-90 градусов друг к другу]», согласно VISTA. «Это тот же принцип, что и у орбитальной шлифовальной машины по дереву. Неровности сглаживаются, если атаковать их более чем с одного направления».

Van De Veer добавляет специальное напоминание о том, что нужно быть начеку, когда заканчиваешь.

«Когда вы закончите дремать, у вас обычно есть контролеры или другие рабочие на земле, вы работаете в ограниченном пространстве с рейками, и, возможно, бордюром и желобом или водосточной плиткой. Вы можете полностью сосредоточиться на лезвие и работа перед вами, но вы должны обращать внимание на то, когда вы двигаетесь задним ходом».

Базовая конструкция гусеничного бульдозера делает его идеальным кандидатом для работы там, где другие машины боятся ступить. Однако они не застрахованы от опасности.

«Низкий центр тяжести и мощность гусениц позволяют гусеничным бульдозерам превосходно работать на склонах — работать в местах, которые другие машины не могут или не должны касаться», — говорит представитель VISTA 9.0253 Советы Видеокассета. «Но знайте пределы возможностей вашей машины. Опрокидывание — основная причина травм и смертельных исходов».

Программа обучения работе с оборудованием Caterpillar для гусеничных бульдозеров призывает операторов работать медленнее на склонах, держать навесное оборудование низко и, если возможно, работать вверх и вниз по склону.

«Не думайте, что сможете отпрыгнуть от акробатической машины», — предупреждает VISTA. «Всегда пристегивайтесь ремнем безопасности и следите за тем, чтобы ROPS была в хорошем состоянии.0253 Советы видео рекомендует. «Оставьте нагрузку на одно лезвие на краю, чтобы оно действовало как стопор. Пусть второе лезвие, полное, толкнет первое через край. Это убережет вашу машину от опасности».

Когда вы спускаетесь по склону, помните, что гравитация может быть вашим другом.

«Сложите несколько грузов на краю холма, а затем столкните их с холма за один проход», — рекомендует VISTA. «Вы сможете перемещать больше материала.

«Всегда держите машину под контролем. Многие новые машины имеют гидростатическую трансмиссию с автоматическим удерживанием. Но на машинах с гидротрансформатором никогда не спускайтесь по склону на нейтральной передаче и не переключайте передачи при движении вниз по склону. Приберегите дикие аттракционы для парка развлечений».

Ван Де Веер напоминает рабочим, работающим на склонах, о необходимости свериться с инструкциями по эксплуатации машин на предмет рекомендуемых регулировок уровня масла. Работая на определенных уклонах, неправильно заполненный поддон может привести к тому, что маслозаборник будет высоким и сухим, а двигателю не хватит смазки.

Расчистка деревьев — еще одна потенциально опасная работа, для которой прекрасно подходят гусеничные бульдозеры. Убедитесь, что конструкция защиты бульдозера от падающих предметов (FOPS) находится в хорошем состоянии.

Ищите естественное направление наклона дерева. Это будет лучшее направление, чтобы подтолкнуть дерево. Отрегулируйте направление падения, чтобы избежать препятствий. Проверьте дерево на наличие мертвых ветвей, которые могут упасть.

Отсечь корни с серией V-образных надрезов. VISTA рекомендует оставлять корни в предполагаемом направлении падения нетронутыми. Они должны действовать как шарнир, контролирующий дерево на пути к земле.

Толкните дерево центром режущей кромки, высоко подняв его, чтобы усилить рычаг.

«Когда дерево начинает падать, быстро переверните бульдозер, чтобы избежать подъема корневой массы», — говорится в видеоролике VISTA Tips .

Подобным образом можно выкорчевать большие пни. Несмотря на отсутствие риска падения дерева на машину, вы можете V-образно обрезать корни вокруг пня для облегчения удаления.

Один из ключей к повышению эффективности гусеничного бульдозера, которым пользуются операторы, не имеет ничего общего с техникой эксплуатации. Он поддерживает натяжение гусеничной цепи и может снизить износ ходовой части на 50 процентов. Полевые исследования компании Caterpillar показали, что 20 процентов гусениц слишком натянуты.

Операторы имеют решающее значение для продления срока службы ходовой части, поскольку натяжение цепи может потребовать более ежедневного обслуживания. Натяжение цепи оценивается путем измерения провисания — величины, на которую гусеница свисает между звездочкой и натяжным роликом или натяжным роликом и поддерживающим роликом. В руководствах по эксплуатации указывается рекомендуемая величина провисания гусеницы и описывается, как регулировать натяжение цепи.

Нет регулярного интервала проверки натяжения цепи. Когда грязь начинает забивать звездочки — будь то дождь, или трактор наезжает на мокрый слой земли, или самосвалы начинают сбрасывать мокрый грунт в насыпь — кто-то должен остановиться и отрегулировать натяжение цепи.

К концу дня условия могут снова измениться — отвал начинает подсыхать, или трактор поднимается на возвышенность, или припекает солнце и начинает дуть ветер. Чтобы ослабленная цепь не застревала перед натяжным роликом, необходимо снова отрегулировать натяжение.

---

Учебные ресурсы
Для получения дополнительной информации об обучении операторов, доступных из источников, описанных в этой статье, обращайтесь в следующие компании:	Решения для обучения оборудованию Caterpillar (800) 962-6628 www.cat.com
Обучение VISTA (800) 942-2886 www.vista-start-smart.com



Как правильно выбрать бульдозер для вашей работы

Как правильно выбрать бульдозер для вашей работы | Компания Куинн

2015 Гусеница D6K2 XL

140 000 $
ПОСМОТРЕТЬ ПРЕДЛОЖЕНИЯ

2014 Caterpillar 420FST

74 500 долл. США
ПОСМОТРЕТЬ ПРЕДЛОЖЕНИЯ

2007 International Trucks TYMCO 600

87 000 $
ПОСМОТРЕТЬ ПРЕДЛОЖЕНИЯ

2005 Caterpillar CB-434D

$37 500
ПОСМОТРЕТЬ ПРЕДЛОЖЕНИЯ

2012 Гусеница 374DL

$349,000
ПОСМОТРЕТЬ ПРЕДЛОЖЕНИЯ

2019 Agco-massey Ferguson 5710

$42,000
ПОСМОТРЕТЬ ПРЕДЛОЖЕНИЯ

Места

Позвоните нам

Свяжитесь с нами

Карьера

21 июля 2020 г.

Правильный инструмент для работы очень важен, независимо от масштаба проекта, которым вы занимаетесь. Не идите на компромиссы в отношении тяжелой техники, особенно когда речь идет о выборе бульдозера, подходящего для задачи. Независимо от того, работаете ли вы в строительной или машиностроительной отрасли в течение многих лет или вы новичок в сфере тяжелой техники, некоторые знания о бульдозерах помогут вам понять, какой тип бульдозера вам нужен.

Ознакомьтесь с приведенным ниже руководством, чтобы узнать, как правильно выбрать бульдозер, вне зависимости от того, большая у вас задача или маленькая. Мы познакомим вас с распространенными вариантами использования бульдозеров, компонентов и навесного оборудования, а также предоставим другую информацию, которая поможет вам сделать лучший выбор для вашей рабочей площадки.

Перейти к разделам:

• Для чего используются бульдозеры?
• Что следует учитывать при выборе правильного бульдозера
• Детали и функции бульдозера
• Типы навесного оборудования и отвалов
• 3 основных типа бульдозеров
• Руководство по размерам бульдозера
• Должен ли я купить или арендовать бульдозер?
• Должен ли я получить новый или подержанный бульдозер?
• Почему стоит выбрать бульдозер Cat ^® ?
• Приобретите бульдозер Cat, подходящий для вашей работы, в компании Quinn

Для чего используются бульдозеры?

Бульдозеры, также известные как бульдозеры, в основном используются для толкания и перемещения земли, камней, щебня, песка и различных материалов. Из-за их функциональности такие отрасли, как строительство, сельское хозяйство, горнодобывающая промышленность, дорожное строительство и аварийно-спасательные работы, находят множество применений для бульдозеров. Эти отрасли выигрывают от различного использования бульдозеров, например:

• Выемка грунта: Бульдозеры перемещают землю и копают для многих целей. От рытья траншей или канав до расчистки площадей для ландшафтного дизайна, раскопки часто являются неотъемлемой частью подготовки участка.
• Профилирование: Профилирование, также называемое выравниванием земли, создает ровную основу. Строительные или инженерные бригады могут использовать это основание для строительства фундамента, дороги, железной дороги или поверхностного дренажа. Бульдозеры также полезны для выравнивания территории для озеленения, независимо от того, используете ли вы ее для разбрасывания новых материалов или выравнивания того, что уже есть.
• Финишная планировка: Бульдозеры также подходят для финишной планировки, которая включает в себя выравнивание на дюйм или два уже выровненной поверхности. Финишная градация распространена в ландшафтном дизайне, будь то жилой или коммерческий. Финишная планировка создает последний штрих на участке земли, а бульдозеры делают этот процесс гораздо более эффективным.
• Удаление материалов и препятствий: Очистите рабочую площадку с помощью бульдозера, чтобы удалить лишний грунт, грязь, камни, песок или щебень. Вы также можете использовать бульдозер для удаления деревьев, пней, больших камней и препятствий на рабочем месте.
• Материалы для разбрасывания: При озеленении или планировке бульдозеры используются для разбрасывания почвы, песка и других материалов, сбрасываемых тяжелой техникой. Если вы используете бульдозер для сортировки или других целей, вы можете также использовать его для эффективной работы на вашем участке, например, для разбрасывания материалов.

Эти стандартные применения бульдозеров позволяют быстро и легко выполнять многие задачи по сравнению с выполнением их отдельными лицами. Вместо того, чтобы весь физический труд по разбрасыванию материалов или выполнению различных работ выполняла бригада, используйте бульдозер. Эта машина может ограничить тяжелую работу и снизить вероятность травм. Соблюдайте все правила техники безопасности при работе с тяжелыми машинами и оборудованием, чтобы обеспечить безопасное рабочее место.

Просмотрите наши бульдозеры на продажу

Что следует учитывать при выборе правильного бульдозера

Если вы знаете, что вам нужна одна из этих машин для вашей работы, вы также должны знать, как выбрать правильный бульдозер. Несколько соображений помогут вам решить, какая модель, размер, навесное оборудование и варианты покупки или аренды подходят именно вам:

• Ваш бюджет: Правильный бульдозер — это больше, чем просто необходимое оборудование. Вам также необходимо учитывать стоимость оборудования и то, что вы можете себе позволить для своего проекта. Это поможет вам решить, стоит ли арендовать или покупать новое или бывшее в употреблении оборудование. Кроме того, вы можете рассчитать стоимость дополнительных функций или вложений.
• Работа, которую вы выполняете: Различные отрасли промышленности используют бульдозеры для решения множества задач. Хотя вы, скорее всего, перемещаете землю или другие материалы, размышления о том, для чего вы будете использовать бульдозер, помогут вам решить, что вам нужно от машины с точки зрения размера и навесного оборудования.
• Размер и план вашего рабочего места: Каждый проект уникален, и каждая работа имеет свои потребности. Точно так же каждое местоположение предлагает различные размеры и макеты, что может создать для вас уникальные проблемы при навигации. Вы не хотите, чтобы машина была слишком большой, чтобы поместиться на вашем сайте. Тем не менее, вы также не хотите, чтобы он был слишком маленьким и не обладал достаточной мощностью для выполнения задачи.
• Безопасность оборудования: Безопасность на объекте имеет важное значение, независимо от того, выполняете ли вы крупномасштабную работу или мелкую работу в жилых помещениях. Вы хотите обезопасить себя и своих сотрудников. Это означает, что вы должны понимать, как работает бульдозер и его навесное оборудование и каким стандартам они должны соответствовать при выборе бульдозера для своего участка.
• Последние спецификации: Узнайте, какой тип оборудования доступен, чтобы понять, что будет лучше для вас. Ознакомьтесь с последними характеристиками бульдозера, чтобы убедиться, что вы получаете максимальную мощность и используете ее для выполнения задачи при покупке или аренде.
• Любое необходимое техническое обслуживание: Вам нужно будет заправлять свой бульдозер, а также часто смазывать и обслуживать детали — иногда в течение дня. Частота вашего графика технического обслуживания зависит от машины и выполняемой вами работы. Узнайте, как обслуживать свой бульдозер независимо от того, арендуете вы его или покупаете, чтобы поддерживать его в хорошем состоянии.

Выбрав бульдозер, ознакомьтесь с инструкциями по эксплуатации и технике безопасности. Ознакомьтесь с тем, как функционируют различные части, чтобы обезопасить себя и всех остальных.

Детали и функции бульдозера

Все части бульдозера собираются вместе, чтобы создать работающую машину. Каждый аспект важен, поэтому знание каждого компонента поможет вам понять, как правильно выбрать бульдозер. Вот основные элементы любого бульдозера:

1. Гусеницы и шины

Гусеницы бульдозера, напоминающие гусеницы военного танка, помогают машине двигаться. Поскольку бульдозеры невероятно тяжелые, их гусеницам требуется большая площадь поверхности, чтобы они не увязали в земле. Гусеница состоит из гусеничной рамы, катков и узла. Цепь окружает раму, которая создает плоскую поверхность, поэтому ролики могут перемещаться по различным поверхностям.

Некоторые модели бульдозеров оснащены шинами вместо гусениц. Очень важно не использовать их на мягких поверхностях, таких как песок или грязь, чтобы не утонуть. Бульдозер с шинами переносит вес машины на четыре точки колеса, из-за чего машина может провалиться в мягкую почву. Гусеницы распределяют нагрузку по поверхности, что делает их пригодными даже для использования на различных типах мягких поверхностей.

2. Отвал

Отвал бульдозера выполняет подъем и перемещение и состоит из тяжелой металлической пластины. Некоторые разновидности отвалов имеют крылья по бокам, которые помогают бульдозеру перемещать большие грузы. Рама бульдозера, такая как С-образная рама или толкающая рама, удерживает отвал и может наклонять его или наклонять.

Множество отвалов бульдозера могут выполнять различные задачи, но наиболее распространенный тип отвала, связанный с бульдозером, — это изогнутая модель, которая может толкать землю и другие материалы.

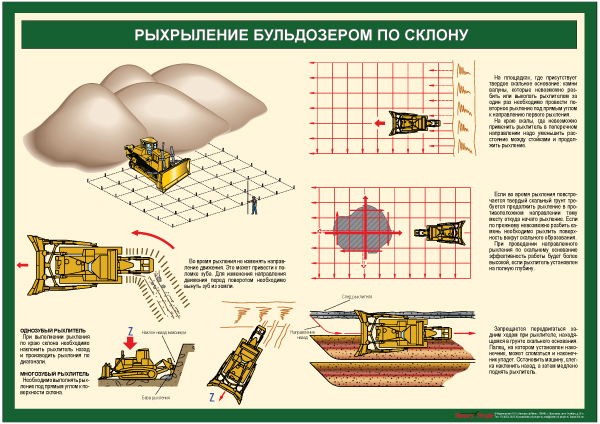

3. Рыхлитель

Расположенный в задней части бульдозера, рыхлитель разрыхляет плотную землю и материалы. Он выглядит как клешня с одно- или многостоечной конструкцией, которая указывает, сколько зубцов у рыхлителя.

Бульдозер-рыхлитель нужен не для каждой работы, но он полезен для разрушения материалов, которые необходимо переместить. Сельскохозяйственная промышленность также использует рыхлители для измельчения сельскохозяйственных угодий и облегчения посадки и выращивания сельскохозяйственных культур.

4. Двигатель

Бульдозер выполняет тяжелые работы по перемещению и подъему, поэтому ему нужен мощный двигатель. При выборе бульдозера рассмотрите двигатель с более низким уровнем выбросов, чтобы соответствовать стандартам, установленным Агентством по охране окружающей среды (EPA). Точные характеристики двигателя для выбранного вами бульдозера будут зависеть от его размера, характеристик и статуса нового или бывшего в употреблении.

5. Кабина

В кабине сидит оператор. Он содержит элементы управления и обеспечивает безопасность и комфорт оператора. Ищите бульдозерные кабины, которые снижают уровень шума и поглощают удары от работы техники, особенно если вы будете работать на неровной местности. Хотя эти функции важны независимо от того, как долго оператор будет находиться в кабине, вам определенно следует отдать им приоритет, если водитель будет работать много часов. Эти особенности обеспечивают максимальный комфорт.

Типы навесного оборудования и отвалов бульдозера

Отвал является основным приспособлением бульдозера. Есть несколько вариантов на выбор, в зависимости от ваших потребностей. Для вашего следующего проекта рассмотрите следующие типы бульдозерных отвалов:

• Прямой отвал: Также называемый S-образным отвалом, этот тип короткий, без боковых крыльев. S-образный отвал идеально подходит для работы с мелкозернистыми, средними или твердыми материалами, что делает его полезным для легкой планировки.
• Универсальное лезвие A: 9 шт.0008 Известный также как U-образный клинок, этот тип высокий и широкий. Изогнутая форма и боковые крылья делают U-образный отвал удобным для толкания материалов даже на большие расстояния.
• Полууниверсальный отвал: Отвал SU сочетает в себе качества S- и U-образного отвала. Лезвие SU не такое широкое или изогнутое, как U-образное лезвие. Несмотря на то, что отвал SU имеет меньшие боковые крылья, он по-прежнему подходит для перемещения мягкого и среднего песка, грунта и материалов.
• A Отвал с регулируемым углом наклона (VPAT): Этот тип позволяет регулировать подъем, угол и наклон отвала вашего бульдозера. Это обеспечивает гибкость вашей рабочей площадки, помогая выполнять различные задачи.

Эти приспособления имеют различные функции и диапазоны движения. Их понимание поможет вам выбрать лучший отвал для вашего бульдозера. В зависимости от стиля отвала и того, как он прикреплен к бульдозеру, вы можете отрегулировать его:

• Угол: Угол определяет, может ли отвал двигаться влево или вправо. Насколько далеко может повернуться лезвие, зависит от того, как оно установлено. Наклон отвала полезен для отталкивания материалов в сторону без маневрирования всего бульдозера.
• Наклон: Наклон относится к движениям отвала вверх и вниз — независимо от того, наклоняется ли он к земле или от нее. Наклон отвала может обеспечить точность при выполнении таких задач, как планировка, выкапывание или удаление пней и других препятствий.
• Подъем: Под подъемом понимается движение всей системы лезвий вверх или вниз с помощью рычагов и рамы. Подъем лезвия полезен, если вам нужен точный контроль над тем, что вы толкаете, или если вам нужно пройти по рабочей площадке, не перемещая материалы.

Если вам нужно выполнить более специализированные задачи, рассмотрите возможность использования специальных бульдозерных насадок и отвалов. Такие опции, как мульчеры и грабли, помогают выполнять определенные работы, которые не может выполнить стандартный нож.

3 основных типа бульдозеров

Наряду с различным навесным оборудованием и отвалами существует три основных типа бульдозеров, которые вы можете выбрать для своей конкретной работы. Каждый из них служит разным целям и дает преимущества для каждой отрасли. Рассмотрим каждый вариант из этого краткого руководства по типам бульдозеров:

1.

Гусеничные бульдозеры

Гусеничный бульдозер, также известный как гусеничный бульдозер, выглядит как трактор. Гусеницы обеспечивают сцепление и подвижность на неровной местности, а отвал достаточно тяжелый, чтобы толкать или перевозить громоздкие материалы и предметы. Благодаря своей мощности и маневренности гусеничные бульдозеры идеально подходят для работы в таких местах, как:

• Участки с неровными поверхностями
• Поля
• Равнины

2. Колесные бульдозеры

Колесные бульдозеры — или бульдозеры с шинами — оснащены шинами вместо гусениц. Вы можете управлять этой машиной на меньшей оси, чем на гусеницах, что упрощает маневрирование. Хотя этот аспект кажется полезным для небольших площадей, обратите внимание, что колесные бульдозеры часто больше, чем гусеничные.

Колеса делают эту машину отличным вариантом для чувствительных грунтов. Гусеницы бульдозера обычно металлические, а это означает, что они могут повредить определенные поверхности. Напротив, колесные бульдозеры имеют шины, которые с меньшей вероятностью разрушат мощеные или чувствительные поверхности. Помните, однако, что вы не хотите использовать колесный бульдозер на слишком мягкой поверхности, потому что вы рискуете утонуть. Вместо этого используйте его для проектов в таких местах, как:

• Стадионы
• Коммерческие земли
• Аквапарки

Просмотрите наши колесные бульдозеры

3. Малые или мини-бульдозеры

Если вам нужны скорость, мобильность и универсальность, вам нужен небольшой или мини-бульдозер, также называемый компактным бульдозером. Независимо от того, работаете ли вы на небольшом участке или вам приходится преодолевать множество препятствий, небольшой бульдозер поможет вам обойти их. Небольшой бульдозер отлично подходит для расчистки участков или выравнивания участков в таких местах, как:

• Жилые районы
• Подъездные пути
• Заснеженные локации
• Зоны с ограниченным пространством

Руководство по размерам бульдозера

Знание того, как правильно выбрать бульдозер, означает знание того, какой размер лучше всего подходит для вашей работы. Если вы осматриваете свою строительную площадку и задаетесь вопросом, какой размер бульдозера вам нужен, рассмотрите их для своего следующего проекта:

1. Малые бульдозеры

Эти компактные машины имеют правильный размер для жилых и легких строительных работ. Небольшие бульдозеры легче транспортировать, а с гусеницами вместо шин их лучше использовать на более мягких поверхностях, поскольку они вряд ли утонут. Что касается рабочего веса, небольшие бульдозеры обычно весят 20 000 фунтов или меньше.

Как вы уже видели с мини-бульдозерами или компактными бульдозерами, варианты меньшего размера идеально подходят для жилых помещений и любых других мест с ограниченным пространством. С помощью этой машины расчищайте жилой участок, удаляйте пни или камни или перемещайте небольшие партии материалов.

Просмотрите наши малые бульдозеры

2. Средние бульдозеры

Средние бульдозеры имеют рабочий вес от 20 000 до 60 000 фунтов. Средние бульдозеры обеспечивают гибкость при выполнении различных работ, что идеально, если ваши рабочие места варьируются. Выберите средний бульдозер, если вам нужна немного большая мощность, чем у меньших вариантов, но меньшая мощность, чем у большого бульдозера.

Возможно, у вас есть сайт, который не обязательно маленький или сложный для навигации, но он ограничивает размер вашего оборудования. Если вы хотите выполнить задачу быстро, средний бульдозер сделает вашу команду более эффективной.

Просмотрите наши средние бульдозеры

3. Большие бульдозеры

Большой бульдозер справится с любой задачей, если у вас большая рабочая площадка или вам нужна большая мощность. При рабочем весе от 60 000 до 150 000 фунтов большие бульдозеры обеспечивают достаточную мощность для тяжелых работ. Используйте большой бульдозер для перемещения материалов в суровых условиях, будь то свалка, карьер или другая сложная местность. Вам нужна машина, способная справиться с поставленной задачей, и большие бульдозеры справятся с этой задачей.

Просмотрите наши большие бульдозеры

Стоит ли покупать или арендовать бульдозер?

Приобретение или аренда бульдозера зависит от вашей отрасли, потребностей и бюджета. Если вы планируете использовать бульдозер для более чем одной работы и на многих объектах, возможно, стоит вложить деньги в оборудование, а не в его аренду. Если вам нужен небольшой бульдозер для бытовых нужд, аренда будет очевидным выбором.

Решение немного сложнее, если у вас есть ландшафтный бизнес или аналогичная организация, в которой не всегда используется тяжелая техника. В этом случае вы можете решить, арендовать или купить бульдозер в зависимости от того, как часто вы будете использовать бульдозер для своих проектов.

Что мне купить: новый или подержанный бульдозер?

После того, как вы приняли решение о покупке или аренде, вам также может понадобиться решить, какая модель лучше для вас — новая или подержанная. Купите новый бульдозер, чтобы получить следующие преимущества:

• Новейшие разработки, конструкции и технологии.
• Низкие долгосрочные эксплуатационные расходы.
• Варианты продажи или обмена в будущем в зависимости от того, насколько хорошо новые машины сохраняют свою стоимость.
• Простое в использовании интуитивно понятное управление.
• Высокая надежность.
• Расширенные функции безопасности для обеспечения безопасности вашего рабочего места.
• Полная гарантия.

Покупка нового бульдозера идеальна, если у вас есть место в вашем бюджете, и вы знаете, что получите много пользы от машины. Если ваш бюджет немного ограничен, подумайте о покупке подержанного бульдозера, который имеет следующие преимущества:

• Расширенный бюджет оборудования для удовлетворения большего количества потребностей.
• Проверка и обслуживание оборудования при покупке у надежного продавца.
• Отсутствие потенциальной амортизации, как в случае с новым оборудованием.
• Все функции, которые вам нужны, даже в старых моделях.
• Уже доступная техника без ожидания новых поступлений.

Просмотрите наши подержанные бульдозеры

Почему стоит выбрать бульдозер Cat

^® ?

У вас есть варианты выбора подходящего бульдозера, но бульдозер Cat ^® обеспечит эффективность и мощность, необходимые для любого проекта. Компания Caterpillar производит бульдозеры более 60 лет. Название компании происходит от «гусеничной» техники, которую можно считать «дедушкой» современных бульдозеров.

Благодаря многолетнему опыту компании Caterpillar можно доверять. Являясь ведущим мировым производителем оборудования для строительства, горнодобывающей промышленности и других отраслей, компания Caterpillar обладает многолетним опытом на каждом этапе производственного процесса. После того, как вы купите или арендуете технику Cat, вы получите исключительные возможности обслуживания клиентов и технического обслуживания.

Даже если вы решите купить подержанный бульдозер, вы можете делать покупки с уверенностью, зная, что получите высококачественную подержанную машину, сертифицированную Cat. Дилеры Cat и сертифицированные технические специалисты проверяют эти бывшие в употреблении машины и обслуживают их с использованием оригинальных запасных частей Cat. Получите дополнительное удобство гарантии Caterpillar, чтобы знать, что вы получаете максимальную отдачу от своей подержанной техники.

Сегодня бульдозеры Cat обеспечивают мощность, необходимую для выполнения земляных работ. А благодаря приверженности Caterpillar предоставлению инноваций и отличных решений для клиентов вы получите новейшие технологии.

Компания Caterpillar также привержена принципам устойчивого развития. От социальной до экологической ответственности построение лучшего мира начинается с Caterpillar. Компания делает это, анализируя свою деятельность и устанавливая высокие стандарты охраны труда и техники безопасности, что сводит к минимуму воздействие на окружающую среду на ее объектах. Компания Caterpillar также инвестирует в энергоэффективные технологии и технологии сокращения выбросов парниковых газов в своей продукции и оборудовании.

Получите подходящий бульдозер Cat для своей работы в компании Quinn

Теперь, когда у вас есть представление о том, какой тип бульдозера вам нужен, приобретите подходящий бульдозер Cat в компании Quinn. С 1919 года Куинн работает для вас. Наш семейный бизнес удовлетворяет потребности широкого спектра отраслей, от тяжелого строительства и ландшафтного дизайна до сельского хозяйства, машиностроения, лесного хозяйства, горнодобывающей промышленности и многого другого. Мы всегда рады предоставить машины и оборудование для производства электроэнергии, соответствующие стандартам вашего сектора.

Заполните нашу контактную форму для получения дополнительной информации, позвоните нам по телефону 888-987-8466 или посетите один из наших удобных офисов. Если вы хотите арендовать или купить новый или подержанный бульдозер для своей рабочей площадки, мы готовы помочь.

Жители Калифорнии: мы собираем личную информацию в соответствии с Законом штата Калифорния о конфиденциальности потребителей. Учить больше. Используя этот веб-сайт, вы соглашаетесь на использование нами файлов cookie, включая файлы cookie, используемые для наших маркетинговых усилий. Узнать большеOk

12 Навыки оператора бульдозера | Новички должны увидеть

Бульдозеры играют важную роль на строительных площадках, в шахтах, сельском хозяйстве, лесном хозяйстве, водном хозяйстве и других областях. Многие думают, что бульдозеры должны быть очень просты в эксплуатации, потому что у них не так много сложных движений, как у экскаваторов и грейдеров. На самом деле, хотя бульдозер прост в эксплуатации, он должен справляться со всеми видами рабочих условий, и водителю необходимо освоить множество навыков работы.

Горная рабочая сцена

Совет 1 : Уклон продольного толчка вверх не должен превышать 30°. Если ошибка в работе приводит к тому, что бульдозер соскальзывает назад, двигатель дает задний ход, а воздушный фильтр дымит, необходимо быстро перевести шток управления дроссельной заслонкой в ​​положение без впрыска топлива. Не перезапускайте, пока не проверите и не очистите воздушный фильтр. При боковом отталкивании земли на склоне с углом более 25° грунт следует сначала вскопать и засыпать, чтобы машина оставалась устойчивой, прежде чем будет разрешена работа, чтобы предотвратить опрокидывание бульдозера.

Совет 2 : Толкать землю возле горы следует по принципу «высокий снаружи и низкий внутри», то есть он должен быть выше на краю обрыва и ниже на другой стороне склоне, чтобы обеспечить безопасность машины. При выгрузке земляных работ на обрыв следует обратить внимание на своевременное торможение, бульдозерная лопата не должна отталкивать край обрыва. При движении задним ходом вы должны сначала переключиться на передачу заднего хода и поднять лопату после запуска бульдозера, чтобы лопата не раздавила край почвы и не вызвала проскальзывание и опрокидывание.

Рабочая сцена для широкого участка

Совет 3 : при выравнивании обычного участка сначала выравнивается участок с большим перепадом высот, а затем выравнивается небольшой участок в соответствии с отметкой, когда высота перепад всей площади менее ±20 см, а затем с этого блока выравнивают лопатный порядок, каждый раз перекрывая 30 — 40 см, до тех пор, пока не будет выровнена вся площадь.

Толщина бульдозера не должна быть слишком большой, а скорость должна поддерживаться средней. Если бульдозер не гладкий, следует вовремя отрегулировать глубину лопаточного ножа. Двигаясь назад, вы можете перетащить лопату по земле и использовать плавающую землю, чтобы заполнить небольшую яму.

Совет 4 : при плоской холмистой местности в первую очередь следует ликвидировать выступающие из земли большие холмы, а почву следует перелопатить и отправить в низинные места для разгрузки, насколько это возможно. Как только появляется волнистая поверхность, ее следует сначала выровнять, чтобы бульдозер припарковался плавно, а затем волнистую землю выравнивают участок за участком, а затем быстро выравнивают на большом расстоянии.

При одновременной работе более двух бульдозеров перекрытие лопаточных ножей должно контролироваться на уровне около 20 см; скорость каждой машины должна быть постоянной, а ретроградный маршрут должен быть прямым, чтобы избежать столкновений.

Совет 5 : при проталкивании твердой почвы сначала следует настроить бульдозерный ковшовый нож на наклонный тип, а затем врезаться в твердую почву наклонным лезвием, чтобы слой почвы разорвал зазор, а затем постепенно оттолкнуться. слой почвы вдоль излома.

Для бульдозера с прямой лопатой, который не может регулировать угол наклона ножа лопаты, вы можете сначала надавить на мягкую почву и позволить одной стороне гусеничного хода подняться, чтобы бульдозер находился в наклонном положении высоко с одной стороны и низко с другой, чтобы головка лопаты могла легко врезаться в твердую почву.

Совет 6 : толкайте камень в нужном направлении и толкайте его сверху вниз. Поначалу дроссель не должен быть слишком большим. Только после того, как камень будет ослаблен, вы можете увеличить дроссельную заслонку, чтобы оттолкнуть камень.

Совет 7 : При удалении закопанного камня можно сначала оттолкнуть окружающий грунт наклонным краем, а затем лопатой поддеть почва вокруг камня). После того, как вы освободились, вы можете положить лопату и толкнуть камень. При этом камень можно вытолкнуть.

Совет 8 : Толкая группу камней, вы можете начать с края кучи камней и удалять их один за другим, пока они не закончатся. Если вы столкнулись с более крупным камнем, вы можете сначала удалить мелкие камни вокруг него, чтобы уменьшить рабочее сопротивление, и, наконец, высвободить большой камень и оттолкнуть его.

Совет 9 : Для каменного шлака или гальки, уложенных на землю, нож лопаты должен быть прижат к земле, а гусеница также должна как можно дальше касаться земли. Если каменного шлака больше, бульдозер может начать с края каменного шлака и постепенно продвигаться к центру каменного шлака, пока каменный шлак не будет удален.

При перемещении каменного шлака в туннеле или подземной пещере необходимо расчистить дорогу на краю, а затем шлак следует вытолкнуть из пещеры от края к середине.

Сцена дорожных работ

Совет 10 : Если дорожное полотно не вырыто и не засыпано, вы можете сначала убрать с дороги всякую всячину, а затем сгребать тонкий слой плавающей почвы с обеих сторон дороги. вдавить грунт на дорожное полотно.

Для заполнения дорожного полотна грунт следует брать с одной или обеих сторон дорожного полотна и транспортировать к центру дорожного полотна, а при разгрузке следует применять метод плоской разгрузки, т. е. грунт следует укладывать на дорожное покрытие во время движения, а толщина каждого слоя не должна превышать 30 см.

При высоте земляного полотна более 1 м высоты площадки выемки грунта на краю земляного полотна должен быть устроен грунтовый откос с углом наклона не более 20° для облегчения разгрузки откоса на бульдозер.
Совет 11 : при выкапывании земляного полотна траншеи под землей на выступающем слое, для обеспечения безопасности, сначала надавите вниз с высокого места, угол наклона и центр с обеих сторон падают одновременно, обратите внимание наклоните отвал немного в сторону от подножия склона, чтобы предотвратить повреждение склона.

Выемка должна иметь определенный дренажный уклон, чтобы предотвратить обрушение стоячей воды, а глубина выемки, как правило, не должна превышать 2 м, чтобы избежать толкания и копания слишком глубоко, что может привести к обрушению склона и поломке машины.
