Принцип действия генератор постоянного тока: Генератор постоянного тока. Принцип работы, применение. |

Содержание

Генератор постоянного тока – принцип действия, устройство, как работает

Генератор постоянного тока предназначен для преобразования кинетической энергии в электрическую. Используется в качестве источника электроэнергии в тепловозах, автомобилях, промышленных установках и т.д.

Представляет собой обратимую электрическую машину. В зависимости от схемы подключения может работать как генератор или как электродвигатель.

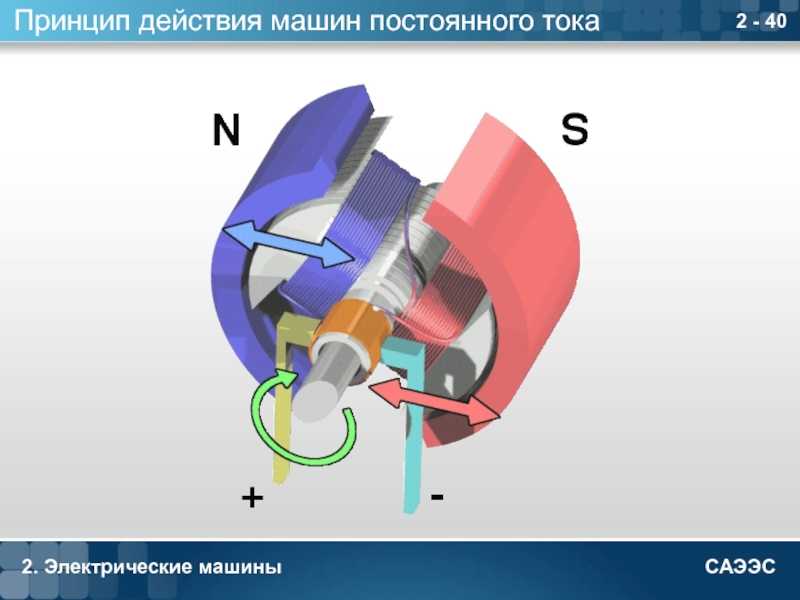

Принцип действия генератора постоянного тока основан на физическом явлении электромагнитной индукции. Заключается в том, что если проводник передвигается в магнитном поле, в нем возникает электрический ток. Такой ток называется индукционным.

Важным условием является то, что проводник должен пересекать поле, а не двигаться вдоль него.

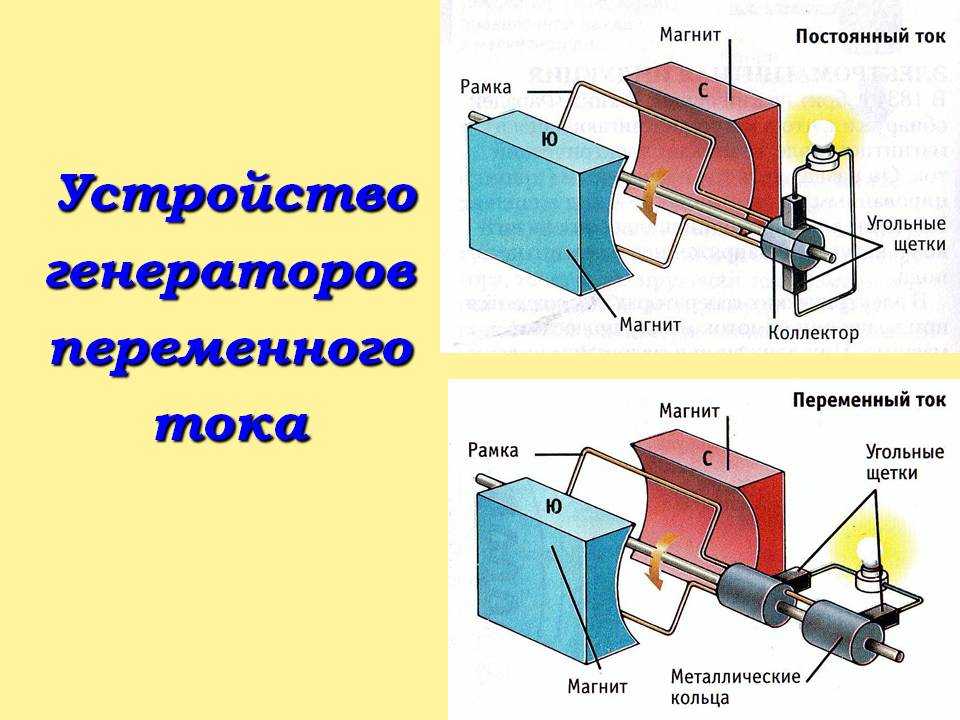

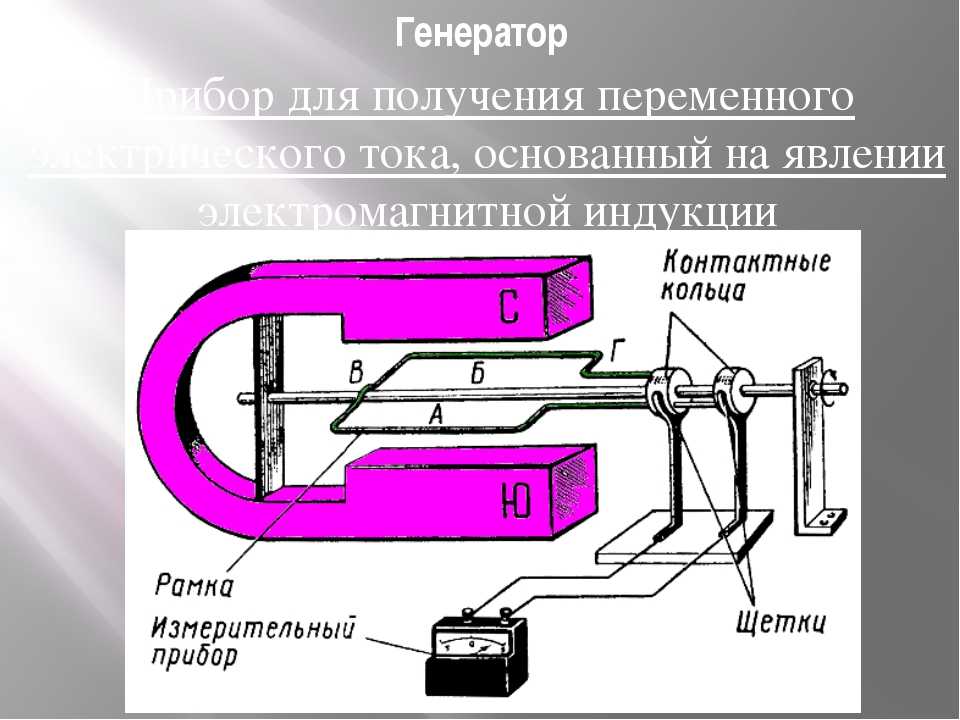

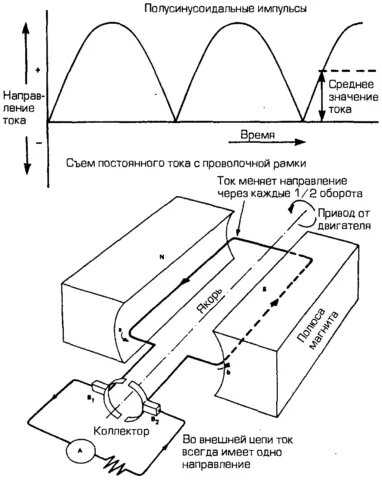

Схематично это явление можно описать следующим образом. Если проводник, например, медную проволоку в виде рамки поместить между двумя полюсами подковообразного магнита, он будет находиться в постоянном магнитном поле.

Затем начнем вращать эту рамку. В процессе вращения она будет пересекать магнитный поток. Вследствие этого, внутри проволоки индуцируется электродвижущая сила э.д.с.

Если концы этой рамки соединить, то под воздействием э.д.с., потечет индукционный ток. Если включить в эту цепь амперметр, он покажет наличие в ней тока. Это и есть самый простой макет генератора.

Для того, чтобы подключить рамку к электрической цепи, ее крепят к полукольцам. Две щетки контактируют с вращающимися полукольцами поочередно, и через них индукционный ток поступает далее в электрическую цепь. Полукольца устанавливают на оси, вокруг которой вращается рамка. Это упрощенная схема коллектора.

Когда рамка переходит через горизонтальное положение (нейтраль), щетки одновременно переключаются с одного полукольца на второе. В этот момент стороны рамки магнитных силовых линий не пересекают. В таком положении э.д.с. и, соответственно, ток равны 0. Благодаря этому переключение щеток не сопровождается искрением.

На величину электродвижущей силы влияют следующие факторы:

длина проволоки;
величина индукции магнитного поля;
частота вращения.

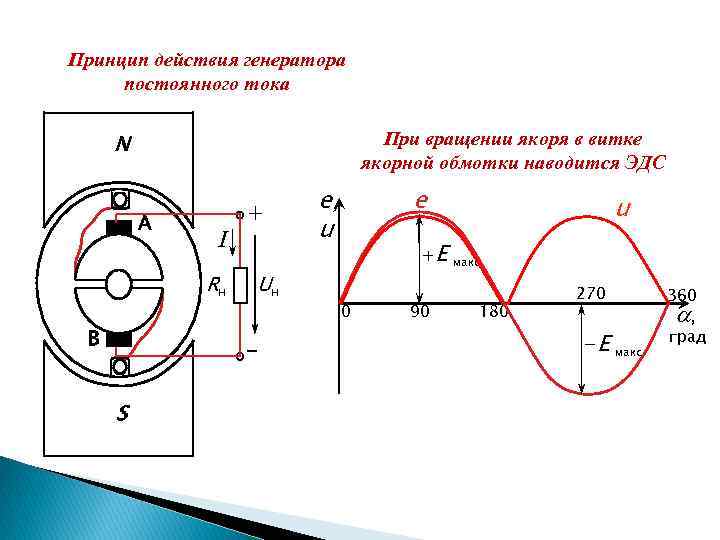

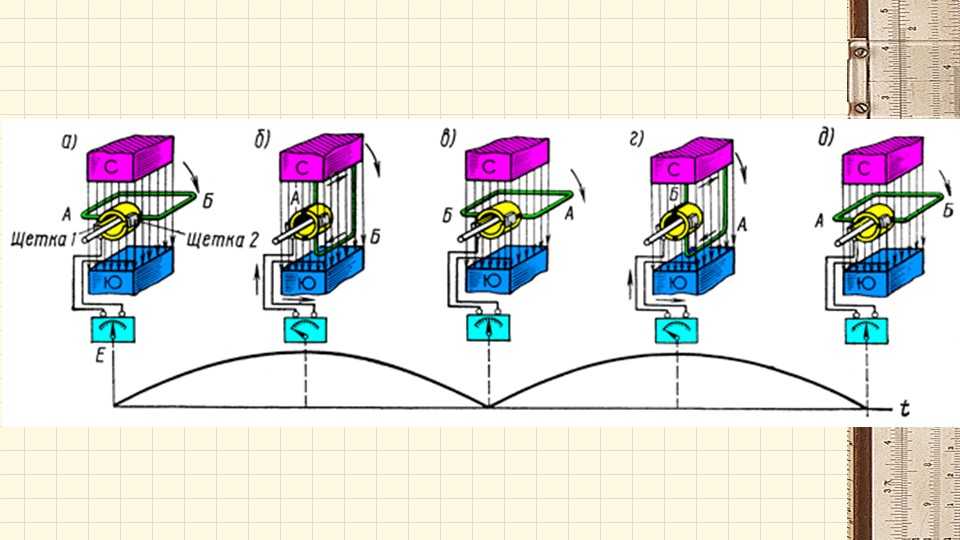

Величина э.д.с. (Е) меняется по синусоидальной траектории, с пиками при прохождении рамкой вертикальных положений. В эти моменты она перпендикулярно пересекает максимум силовых линий. Нулевые значения отмечаются при прохождении нейтрали. После ее пересечения э.д.с. меняет свое направление.

В свою очередь, коллектор, чередуя каждые пол оборота полукольца на щетках, выпрямляет переменную э.д.с. На выходе получается пульсирующий, в виде выпрямленной синусоиды, постоянный ток.

КАК НА ВЫХОДЕ ПОЛУЧАЕТСЯ ПОСТОЯННЫЙ ТОК

Для того, чтобы можно было пользоваться генератором, как источником энергии, ток нужно сгладить. Если увеличить количество рамок до двух и расположить их перпендикулярно друг другу. Тогда пиковые значения Е и, соответственно, тока будут возникать уже каждые четверть оборота.

Если их соединить последовательно, индуцируемый ток будет суммироваться. А его выходная характеристика будет иметь вид двух, смещенных между собой на четверть периода выпрямленных синусоид. Пульсация значительно уменьшится.

Если количество последовательных рамок еще увеличивать, тогда значение тока будет все больше приближаться к идеальной прямой. Кроме того, величина электродвижущей силы напрямую зависит от длины проводника. Поэтому количество рамок делают большим, а их совокупность и составляет обмотку вращающейся части генератора — якоря.

Для последовательного соединения витков обмотки, конец предыдущего нужно соединить с началом следующего. Делают это на полукольцах или, как их называют, пластинах. Их количество будет равняться количеству витков.

Другим фактором, влияющим на величину Е, является сила магнитного поля. Индукция магнитного потока обычного магнита слишком маленькая, а потери в среде между двумя полюсами наоборот очень большие.

Для решения первой проблемы вместо постоянного магнита используют гораздо более сильный электромагнит. Для решения второй проблемы сердечник якоря выполняют из стали. Также уменьшают до самого минимума зазор между якорем генератора и полюсами электромагнита.

Ток, протекающий в якоре, образуют своего рода электромагнит, и создает свое магнитное поле. Это явление называется реакция якоря. В нем также возникает реактивная э.д.с. Вместе они искажают магнитное поле. Чтобы это скомпенсировать, устанавливаются добавочные полюса. Они включаются в цепь якоря и полностью перекрывают это негативное воздействие.

По источнику тока возбуждения генераторы бывают:

с независимым возбуждением;
с самовозбуждением.

Необходимый для работы генератора магнитный поток создается благодаря току, проходящему через обмотки главных полюсов. Этот ток называется током возбуждения. При независимом возбуждении обмотка питается от аккумулятора или другого источника питания. При самовозбуждении питается током якоря.

Благодаря тому, что сердечники полюсов обладают остаточным магнетизмом, они создают небольшой магнитный поток. Если якорь начинает вращаться, этого потока достаточно для появления в витках якоря небольшого индукционного тока.

Этот ток, попадая в обмотку возбуждения полюсов, усиливает рабочий магнитный поток. Это приводит к увеличению тока в якоре и происходит цепная реакция. Таким образом, генератор быстро выходит на расчетную мощность.

По схеме подключения обмотки якоря к обмотке возбуждения генераторы с самовозбуждением делятся на три типа:

с параллельным возбуждением;
с последовательным возбуждением;
со смешанным возбуждением.

Схема возбуждения влияет на характеристики генератора и особенности его применения. Основным его параметром является внешняя характеристика, выражающая зависимость напряжения на выходе от тока нагрузки при заданной частоте вращения и параметрах возбуждения. Также к основным характеристикам относится мощность и КПД, который достигает 90-95%.

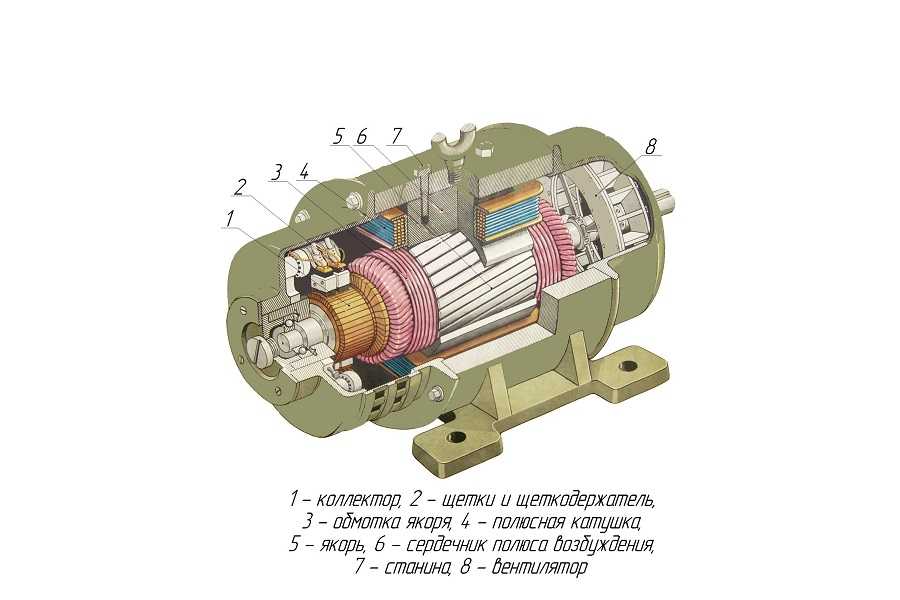

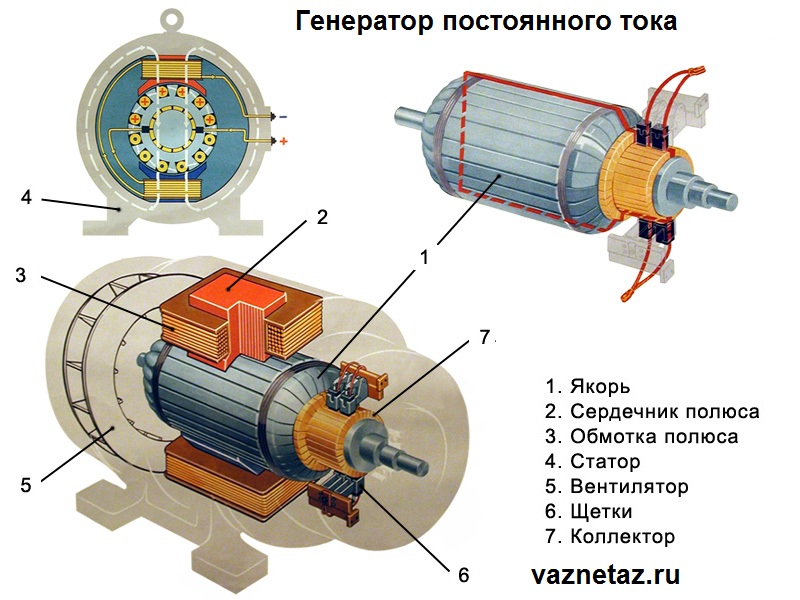

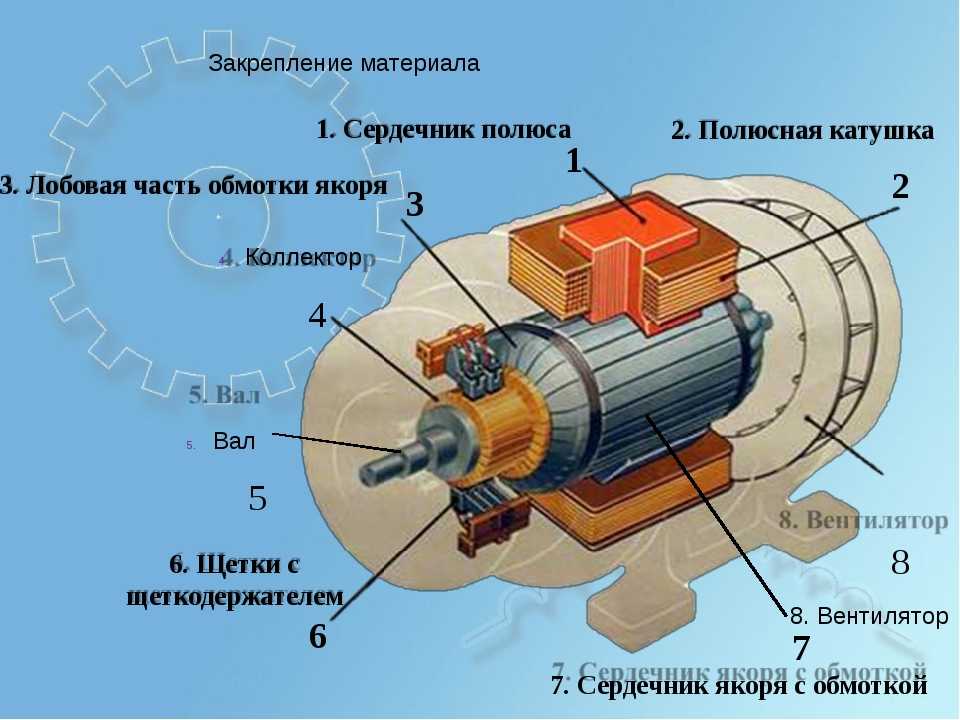

УСТРОЙСТВО ГЕНЕРАТОРА ПОСТОЯННОГО ТОКА

Генератор состоит из двух частей:

подвижная вращающаяся часть якорь;
неподвижная – статор.

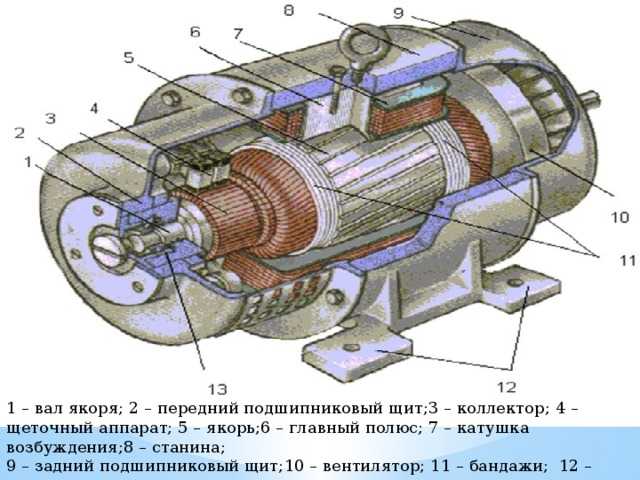

Статор состоит из станины, магнитных полюсов, подшипникового щита с подшипниками. Станина — это несущая часть генератора, на которой размещены все его части. Внутри установлены полюсы с сердечниками и обмотками возбуждения. Изготавливается из ферромагнитных материалов.

Ротор или якорь состоит из сердечника, вала, коллектора и вентилятора. В качестве опоры для якоря используются подшипники, установленные на боковых подшипниковых щитах статора.

Преимущества и область применения.

Генераторы постоянного тока обладают следующими достоинствами:

простота конструкции, компактность;
надежность;
экономичность;
обратимость, то есть возможность использования в качестве электродвигателя;
практически линейная внешняя характеристика.

Недостатки:

высокая стоимость;
ограниченный срок службы щеточно-коллекторного узла.

Используются в различных отраслях производства, в строительстве, в промышленных установках, сварочном оборудовании, в машиностроении, на предприятиях металлургической промышленности, в автомобильном, железнодорожном, воздушном и морском, транспорте.

* * *

© 2014-2022 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

устройство и принцип действия агрегата.

Генератор постоянного тока – это электрическая машина, производящая напряжение постоянной величины.

За этим вполне банальным определением кроется очень сложное устройство, являющееся практически совершенством технической мысли. Ведь с момента изобретения в конце XIX века устройство генератора постоянного тока не претерпело существенных изменений.

Никакая энергия не возникает просто так, ниоткуда. Она — всегда порождение другой силы. Это касается и электрического тока. Чтобы он возник, нужно магнитное поле, позволяющее использовать эффект электромагнитной индукции — возбуждение ЭДС во вращающемся проводнике.

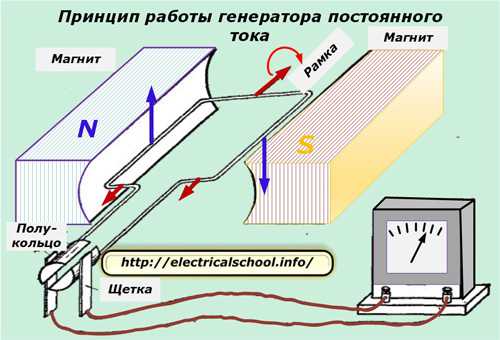

Принцип работы генератора постоянного тока

Если к концам петли проводника, внутри которой вращается постоянный магнит, подключить нагрузку, то в ней потечет переменный ток. Произойдет это потому, что полюса магнита меняются местами. На этом эффекте основан принцип работы генераторов переменного тока, являющихся братьями-близнецами машин постоянного напряжения.

Вся хитрость, благодаря которой получаемый ток не меняет направления, заключается в том, чтобы успевать коммутировать точки подключения нагрузки с той же скоростью, с какой вращается магнит. Осуществить эту задачу может только коллектор – особое устройство, состоящее из нескольких токопроводящих секторов, разделенных диэлектрическими пластинами. Оно закрепляется на якоре электрической машины и вращается синхронно с ним.

Съем электрической энергии с якоря осуществляется щетками – кусочками графита, имеющего высокую электропроводность и низкий коэффициент трения скольжения. В тот момент, когда токопроводящие сектора коллектора меняются местами, индуцируемая ЭДС становится нулевой, но изменить знак она не успевает, поскольку щетка передана токосъемному сектору, подключенному к другому концу проводника.

[blockquote_gray]Есть несколько методов для решения вопроса: как подключить генератор к сети дома. Можно использовать перекидной или реверсивный рубильник, или же устанавливать агрегат с автоматической системой запуска.

Как находить возможные неисправности генераторов и чинить их — подскажет подробная инструкция.[/blockquote_gray]

В результате, на выходе устройства получается пульсирующее напряжение одной величины. Чтобы сгладить пульсацию напряжения используется несколько якорных обмоток. Чем их больше, тем меньше броски напряжения на выходе генератора. [attention type=red]Количество токосъемных секторов на коллекторе всегда в два раза больше, чем обмоток якоря.[/attention]

Съем генерируемого напряжения с обмотки якоря, а не статора, является коренным отличием машины постоянного тока от переменного. Это же предопределило и их существенный недостаток: потери на трение между щетками и коллектором, искрение и нагрев.

Выясняем, как устроен агрегат

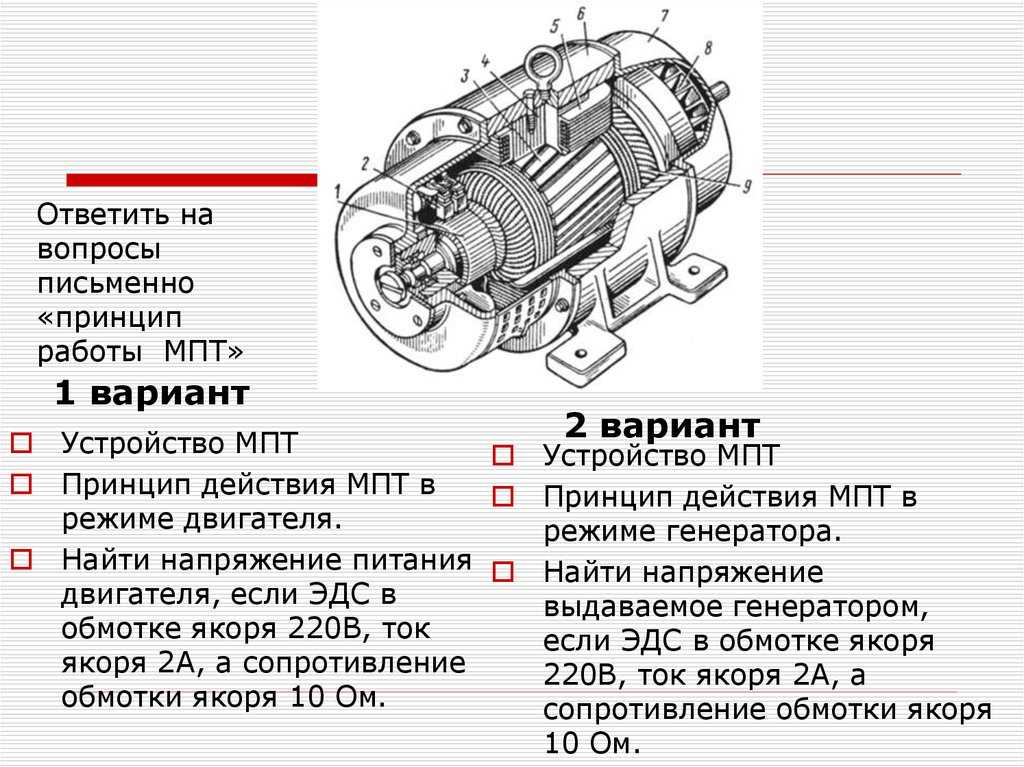

Как любая электрическая машина, генератор постоянного тока состоит из якоря и статора.

Якорь собирается из стальных пластин с углублениями, в которые укладываются обмотки. Их концы подсоединяются к коллектору, состоящему из медных пластин, разделенных диэлектриком. Коллектор, якорь с обмотками и вал электрической машины после сборки становятся единым целым.

Статор генератора является одновременно и его корпусом, на внутренней поверхности которого закрепляется несколько пар постоянных или электрических магнитов. Обычно используются электрические, сердечники которых могут быть отлиты вместе с корпусом (для машин малой мощности) или набраны из металлических пластин.

[attention type=yellow]Также на корпусе предусматривается место для крепления токосъемных щеток. [/attention]В зависимости от количества полюсов магнитов на статоре меняется и количество графитовых элементов. Сколько пар полюсов, столько и щеток.

Типы подключения электрических магнитов статора

Генераторы постоянного тока различаются по типу подключения электрических магнитов статора. Они могут быть:

с независимым возбуждением;
параллельным;
последовательным.

При независимом возбуждении электрические магниты статора подключаются к автономному источнику постоянного тока. Обычно это делается через реостат. Достоинством такой схемы является возможность регулировки генерируемой электрической мощности в широких пределах. Недостатком – необходимость иметь дополнительный источник питания.

Остальные два способа являются частными случаями самовозбуждения генератора, которое возможно при небольшом остаточном магнетизме статора. При параллельной работе генератора постоянного тока электромагниты статора питаются частью генерируемого напряжения. Это самая распространенная схема.

[blockquote_gray]Для выбора оптимальной температуры жала инструмента вполне возможно сделать регулятор мощности для паяльника своими руками. При этом существует несколько схем сборки, у которых есть свои преимущества и недостатки.

С принципами работы симисторов познакомит эта статья. Как на таких полупроводниках собрать регулятор мощности, можно узнать тут.[/blockquote_gray]

При последовательном возбуждении цепь электромагнитов включается последовательно с нагрузочной цепью якоря. Величина тока, протекающего по электромагнитам, существенно зависит от нагрузки генератора. Поэтому такая схема используется только для подключения тяговых двигателей постоянного тока, которые при торможении переходят в режим генерации.

Применяется и смешанная схема подключения обмотки возбуждения – параллельно-последовательная. Для этого на каждом полюсе электромагнита должно быть две изолированные обмотки (включаемая последовательно обычно состоит всего из двух–трех витков). [attention type=green]Такие электрические машины применяются в том случае, если требуется ограничить ток короткого замыкания в нагрузке. Например, в мобильных сварочных агрегатах.
[/attention]
Наличие коллекторно-щеточного узла существенно усложняет конструкцию электрической машины. Кроме того, передача генерируемой энергии через него осуществляется с большими потерями и физическими нагрузками. Поэтому, там где это возможно, машины постоянного тока заменяют асинхронными генераторами с выпрямительным мостом. Таковы, например, все автомобильные источники электроэнергии.

Устройство и принцип работы генератора постоянного тока на видео

Генератор постоянного тока устройство и принцип действия

На заре электрификации генератор постоянного тока оставался безальтернативным источником электрической энергии. Довольно быстро эти альтернаторы были вытеснены более совершенными и надёжными трехфазными генераторами переменного тока. В некоторых отраслях постоянный ток продолжал быть востребованным, поэтому устройства для его генерации совершенствовались и развивались.

Даже в наше время, когда изобретены мощные выпрямительные устройства, актуальность генераторов постоянного электротока не потерялась. Например, они используются для питания силовых линий на городском электротранспорте, используемых трамваями и троллейбусами. Такие генераторы по-прежнему используют в технике электросвязи в качестве источников постоянного электротока в низковольтных цепях.

Устройство и принцип работы

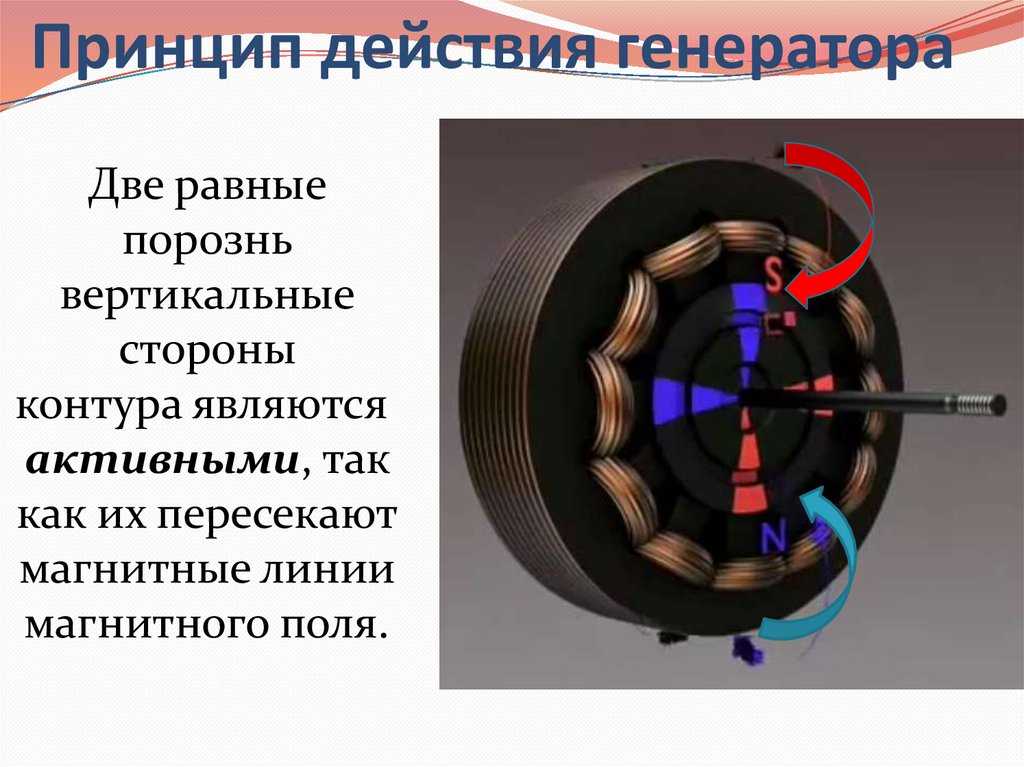

В основе действия генератора лежит принцип, вытекающий из закона электромагнитной индукции. Если между полюсами постоянного магнита поместить замкнутый контур, то при вращении он будет пересекать магнитный поток (см. рис. 1). По закону электромагнитной индукции в момент пересечения индуцируется ЭДС. Электродвижущая сила возрастает по мере приближения проводника к полюсу магнита. Если к коллектору (два жёлтых полукольца на рисунке) подсоединить нагрузку R, то через образованную электрическую цепь потечёт ток.

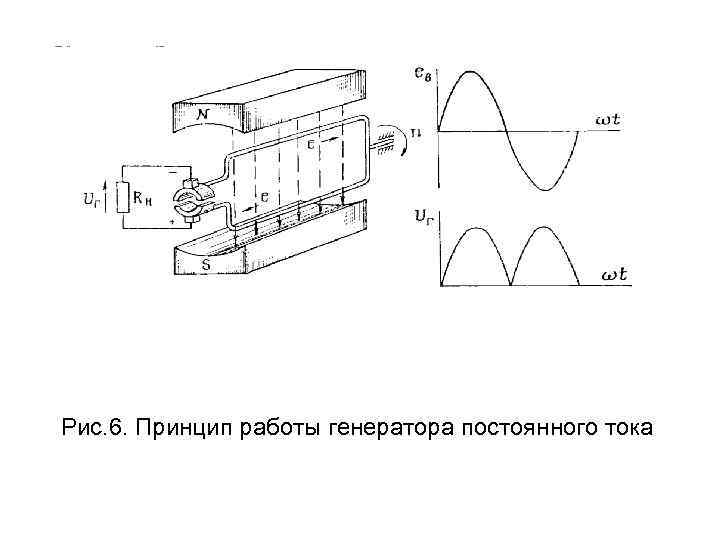

Рис. 1. Принцип действия генератора постоянного тока

По мере выхода витков рамки из зоны действия магнитного потока ЭДС ослабевает и приобретает нулевое значение в тот момент, когда рамка расположится горизонтально. Продолжая вращение контура, его противоположные стороны меняют магнитную полярность: часть рамки, которая находилась под северным полюсом, занимает положение над южным магнитным полюсом.

Величины ЭДС в каждой активной обмотке контура определяются по формуле: e₁ = Blvsinw t; e₂ = -Blvsinw t; , где B – магнитная индукция, l – длина стороны рамки, v – линейная скорость вращения контура, t – время, w t – угол, под которым рамка пересекает магнитный поток.

При смене полюсов меняется направление тока. Но благодаря тому, что коллектор поворачивается синхронно с рамкой, ток на нагрузке всегда направлен в одну сторону. То есть рассматриваемая модель обеспечивает выработку постоянного электричества. Результирующая ЭДС имеет вид: e = 2Blvsinw t, а это значит, что изменение она подчиняется синусоидальному закону.

Строго говоря, данная конструкция обеспечивает только полярность неподвижных щеток, но не устраняет пульсации ЭДС. Поэтому график сгенерированного тока имеет вид, как показано на рис.2.

Рисунок 2. График тока, выработанного примитивным генератором

Такой ток, за исключением редких случаев, не пригоден для использования. Приходится сглаживать пульсации до приемлемого уровня. Для этого увеличивают количество полюсов постоянных магнитов, а вместо простой рамки используют более сложную конструкцию – якорь, с большим числом обмоток и соответствующим количеством коллекторных пластин (см. рис. 3). Кроме того, обмотки соединяются разными способами, о чём речь пойдёт ниже.

Рис. 3. Ротор генератора

Якорь изготавливается из листовой стали. На сердечниках якоря имеются пазы, в которые укладываются несколько витков провода, образующего рабочую обмотку ротора. Проводники в пазах соединены последовательно и образуют катушки (секции), которые в свою очередь через пластины коллектора создают замкнутую цепь.

С точки зрения физики процесса генерации не имеет значения, какие детали вращаются – обмотки контура или сам магнит. Поэтому на практике якоря для маломощных генераторов делают из постоянных магнитов, а полученный переменный ток выпрямляют диодными мостами и другими схемами.

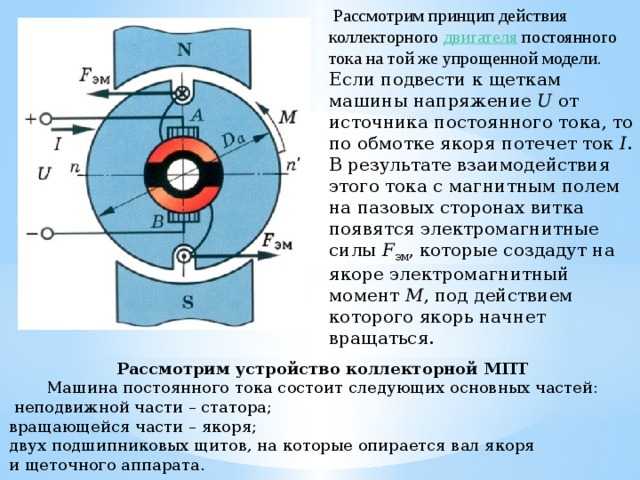

И напоследок: если на коллектор подать постоянное напряжение, то генераторы постоянного тока могут работать в режиме синхронных двигателей.

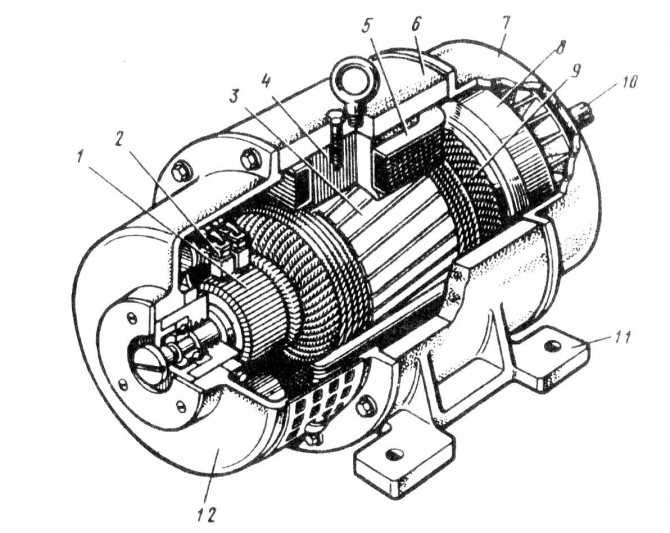

Конструкция двигателя (он же генератор) понятна из рисунка 4. Неподвижный статор состоит из двух сердечников полюсов, состоящих из ферримагнитных пластин, и обмоток возбуждения, соединённых последовательно. Щётки расположены по одной линии друг против друга. Для охлаждения обмоток используется вентилятор.

Рис. 4. Двигатель постоянного тока

Классификация

Различают два вида генераторов постоянного тока:

с независимым возбуждением обмоток;
с самовозбуждением.

Для самовозбуждения генераторов используют электричество, вырабатываемое самим устройством. По принципу соединения обмоток якоря самовозбуждающиеся альтернаторы с делятся на типы:

устройства с параллельным возбуждением;
альтернаторы с последовательным возбуждением;
устройства смешанного типа (компудные генераторы).

Рассмотрим более подробно особенности каждого типа соединения якорных обмоток.

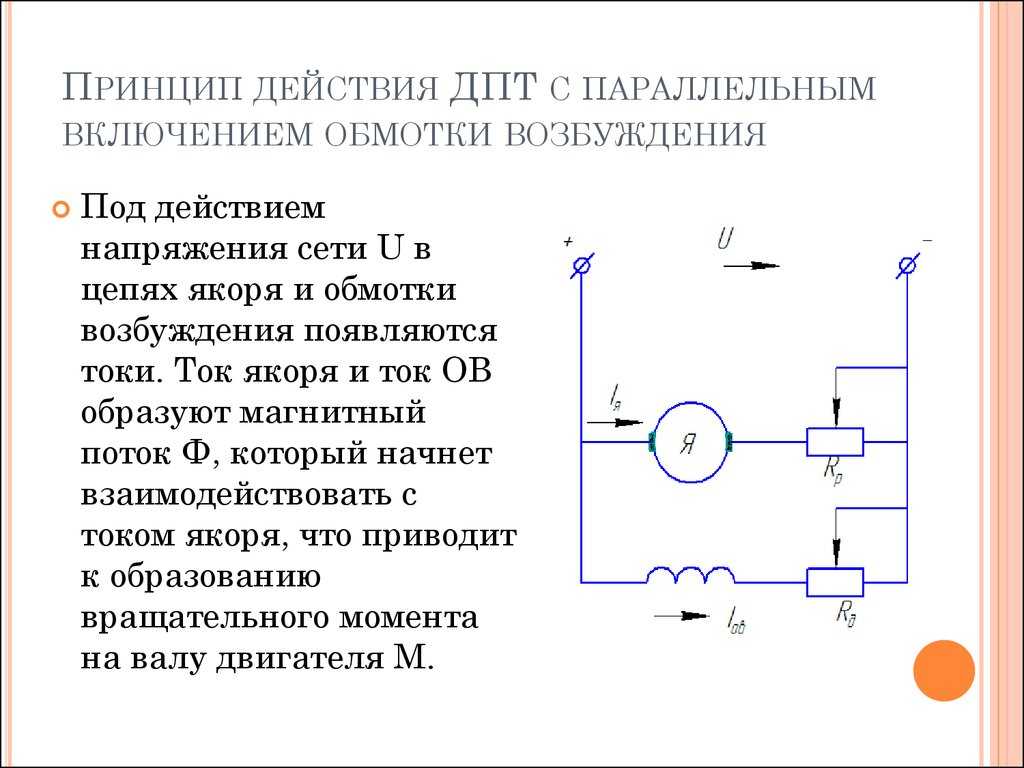

С параллельным возбуждением

Для обеспечения нормальной работы электроприборов, требуется наличие стабильного напряжения на зажимах генераторов, не зависящее от изменения общей нагрузки. Задача решается путём регулировки параметров возбуждения. В альтернаторах с параллельным возбуждением выводы катушки подключены через регулировочный реостат параллельно якорной обмотке.

Реостаты возбуждения могут замыкать обмотку «на себя». Если этого не сделать, то при разрыве цепи возбуждения, в обмотке резко увеличится ЭДС самоиндукции, которая может пробить изоляцию. В состоянии, соответствующем короткому замыканию, энергия рассеивается в виде тепла, предотвращая разрушение генератора.

Электрические машины с параллельным возбуждением не нуждаются во внешнем источнике питания. Благодаря наличию остаточного магнетизма всегда присутствующего в сердечнике электромагнита происходит самовозбуждение параллельных обмоток. Для увеличения остаточного магнетизма в катушках возбуждения сердечники электромагнитов делают из литой стали.

Процесс самовозбуждения продолжается до момента, пока сила тока не достигнет своей предельной величины, а ЭДС не выйдет на номинальные показатели при оптимальных оборотах вращения якоря.

Достоинство: на генераторы с параллельным возбуждением слабо влияют токи при КЗ.

С независимым возбуждением

В качестве источника питания для обмоток возбуждения часто используют аккумуляторы или другие внешние устройства. В моделях маломощных машин используют постоянные магниты, которые обеспечивают наличие основного магнитного потока.

На валу мощных генераторов расположен генератор-возбудитель, вырабатывающий постоянный ток для возбуждения основных обмоток якоря. Для возбуждения достаточно 1 – 3% номинального тока якоря и не зависит от него. Изменение ЭДС осуществляется регулировочным реостатом.

Преимущество независимого возбуждения состоит в том, что на возбуждающий ток никак не влияет напряжение на зажимах. А это обеспечивает хорошие внешние характеристики альтернатора.

С последовательным возбуждением

Последовательные обмотки вырабатывают ток, равен току генератора. Поскольку на холостом ходе нагрузка равна нулю, то и возбуждение нулевое. Это значит, что характеристику холостого хода невозможно снять, то есть регулировочные характеристики отсутствуют.

В генераторах с последовательным возбуждением практически отсутствует ток, при вращении ротора на холостых оборотах. Для запуска процесса возбуждения необходимо к зажимам генератора подключить внешнюю нагрузку. Такая выраженная зависимость напряжения от нагрузки является недостатком последовательных обмоток. Такие устройства можно использовать только для питания электроприборов с постоянной нагрузкой.

Со смешанным возбуждением

Полезные характеристики сочетают в себе конструкции генераторов со смешанным возбуждением. Их особенности: устройства имеют две катушки – основную, подключённую параллельно обмоткам якоря и вспомогательную, которая подключена последовательно. В цепь параллельной обмотки включён реостат, используемый для регулировки тока возбуждения.

Процесс самовозбуждения альтернатора со смешанным возбуждением аналогичен тому, который имеет генератор с параллельными обмотками (из-за отсутствия начального тока последовательная обмотка в самовозбуждении не участвует). Характеристика холостого хода такая же, как у альтернатора с параллельной обмоткой. Это позволяет регулировать напряжения на зажимах генератора.

Смешанное возбуждение сглаживает пульсацию напряжения при номинальной нагрузке. В этом состоит главное преимущество таких альтернаторов перед прочими типами генераторов. Недостатком является сложность конструкции, что ведёт к удорожанию этих устройств. Не терпят такие генераторы и коротких замыканий.

Технические характеристики генератора постоянного тока

Работу генератора характеризуют зависимости между основными величинами, которые называются его характеристиками. К основным характеристикам можно отнести:

зависимости между величинами при работе на холостом ходе;
характеристики внешних параметров;
регулировочные величины.

Некоторые регулировочные характеристики и зависимости холостого хода мы раскрыли частично в разделе «Классификация». Остановимся кратко на внешних характеристиках, которые соответствуют работе генератора в номинальном режиме. Внешняя характеристика очень важна, так как она показывает зависимость напряжения от нагрузки, и снимается при стабильной скорости оборотов якоря.

Внешняя характеристика генератора постоянного тока с независимым возбуждением выглядит следующим образом: это кривая, зависимости напряжения от нагрузки (см. рис. 5). Как видно на графике падение напряжения наблюдается, но оно не сильно зависит от тока нагрузки (при сохранении скорости оборотов двигателя, вращающего якорь).

Рис. 5. Внешняя характеристика ГПТ

В генераторах с параллельным возбуждением зависимость напряжения от нагрузки сильнее выражена (см. рис. 6). Это связано с падением тока возбуждения в обмотках. Чем выше нагрузочный ток, тем стремительнее будет падать напряжение на зажимах генератора. В частности, при постепенном падении сопротивления до уровня КЗ, напряжение падёт до нуля. Но резкое замыкание в цепи вызывает обратную реакцию генератора и может быть губительным для электрической машины этого типа.

Рис. 6. Характеристика ГПТ с параллельным возбуждением

Увеличение тока нагрузки при последовательном возбуждении ведёт к росту ЭДС. (см. верхнюю кривую на рис. 7). Однако напряжение (нижняя кривая) отстаёт от ЭДС, поскольку часть энергии расходуется на электрические потери от присутствующих вихревых токов.

Рис. 7. Внешняя характеристика генератора с последовательным возбуждением

Обратите внимание на то, что при достижении своего максимума напряжение, с увеличением нагрузки, начинает резко падать, хотя кривая ЭДС продолжает стремиться вверх. Такое поведение является недостатком, что ограничивает применение альтернатора этого типа.

В генераторах со смешанным возбуждением предусмотрены встречные включения обеих катушек – последовательной и параллельной. Результирующая намагничивающая сила при согласном включении равна векторной сумме намагничивающих сил этих обмоток, а при встречном – разнице этих сил.

В процессе плавного увеличении нагрузки от момента холостого хода до номинального уровня, напряжение на зажимах будет практически постоянным (кривая 2 на рис. 8). Увеличение напряжения наблюдается в том случае, если количество проводников последовательной обмотки будет превышать количество витков соответствующее номинальному возбуждению якоря (кривая 1).

Изменение напряжения для случая с меньшим числом витков в последовательной обмотке, изображает кривая 3. Встречное включение обмоток иллюстрирует кривая 4.

Рис. 8. Внешняя характеристика ГПТ со смешанным возбуждением

Генераторы со встречным включением используют тогда, когда необходимо ограничить токи КЗ, например, при подключении сварочных аппаратов.

В нормально возбуждённых устройствах смешанного типа ток возбуждения постоянный и от нагрузки почти не зависит.

Реакция якоря

Когда к генератору подключена внешняя нагрузка, то токи в его обмотке образуют собственное магнитное поле. Возникает магнитное сопротивление полей статора и ротора. Результирующее поле сильнее в тех точках, где якорь набегает на полюсы магнита, и слабее там, где он с них сбегает. Другими словами якорь реагирует на магнитное насыщение стали в сердечниках катушек. Интенсивность реакции якоря зависит от насыщения в магнитопроводах. Результатом такой реакции является искрение щёток на коллекторных пластинах.

Снизить реакцию якоря можно путём применения компенсирующих дополнительных магнитных полюсов или сдвигом щёток с осевой линии геометрической нейтрали.

Среднее значение электродвижущей силы пропорционально магнитному потоку, количеству активных проводников в обмотках и частоте вращения якоря. Увеличивая или уменьшая указанные параметры можно управлять величиной ЭДС, а значит и напряжением. Проще всего, желаемого результата можно достичь путём регулировки частоты вращения якоря.

Мощность

Различают полную и полезную мощность генератора. При постоянной ЭДС полная мощность пропорциональна току: P = EI_a. Отдаваемая в цепь полезная мощность P₁ = UI.

Важной характеристикой альтернатора является его КПД – отношение полезной мощности к полной. Обозначим данную величину символом η_e. Тогда: η_e=P₁/P.

На холостом ходе η_e = 0. максимальное значение КПД – при номинальных нагрузках. Коэффициент полезного действия в мощных генераторах приближается к 90%.

Применение

До недавнего времени использование тяговых генераторов постоянного тока на ж/д транспорте было безальтернативным. Однако уже начался процесс вытеснения этих генераторов синхронными трёхфазными устройствами. Переменный ток, синхронного альтернатора выпрямляют с помощью выпрямительных полупроводниковых установок.

На некоторых российских локомотивах нового поколения уже применяют асинхронные двигатели, работающие на переменном токе.

Похожая ситуация наблюдается с автомобильными генераторами. Альтернаторы постоянного тока заменяют асинхронными генераторами, с последующим выпрямлением.

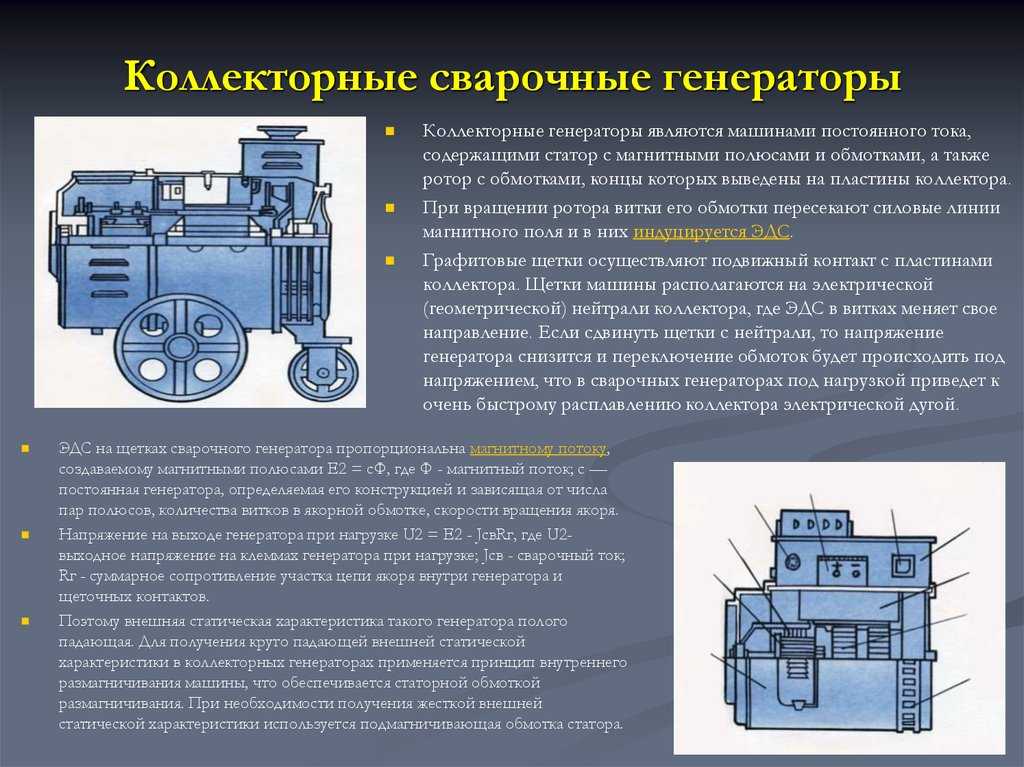

Пожалуй, только передвижные сварочные аппараты с автономным питанием неизменно остаются в паре с альтернаторами постоянного тока. Не отказались от применения мощных генераторов постоянного тока также некоторые отрасли промышленности.

Генератор постоянного тока – это электрическая машина, производящая напряжение постоянной величины.

Принцип работы генератора постоянного тока

Как находить возможные неисправности генераторов и чинить их — подскажет подробная инструкция.

В результате, на выходе устройства получается пульсирующее напряжение одной величины. Чтобы сгладить пульсацию напряжения используется несколько якорных обмоток. Чем их больше, тем меньше броски напряжения на выходе генератора. Количество токосъемных секторов на коллекторе всегда в два раза больше, чем обмоток якоря.

Выясняем, как устроен агрегат

Как любая электрическая машина, генератор постоянного тока состоит из якоря и статора.

Также на корпусе предусматривается место для крепления токосъемных щеток.
В зависимости от количества полюсов магнитов на статоре меняется и количество графитовых элементов. Сколько пар полюсов, столько и щеток.

с независимым возбуждением;
параллельным;
последовательным.

С принципами работы симисторов познакомит эта статья. Как на таких полупроводниках собрать регулятор мощности, можно узнать тут.

Применяется и смешанная схема подключения обмотки возбуждения – параллельно-последовательная. Для этого на каждом полюсе электромагнита должно быть две изолированные обмотки (включаемая последовательно обычно состоит всего из двух–трех витков). Такие электрические машины применяются в том случае, если требуется ограничить ток короткого замыкания в нагрузке. Например, в мобильных сварочных агрегатах.
Наличие коллекторно-щеточного узла существенно усложняет конструкцию электрической машины. Кроме того, передача генерируемой энергии через него осуществляется с большими потерями и физическими нагрузками. Поэтому, там где это возможно, машины постоянного тока заменяют асинхронными генераторами с выпрямительным мостом. Таковы, например, все автомобильные источники электроэнергии.

Устройство и принцип работы генератора постоянного тока на видео

Принцип действия генератора постоянного тока

Работа генератора основана на использовании закона электромагнитной индукции, согласно которому в проводнике, движущемся в магнитном поле и пересекающем магнитный поток, индуцируется э д. с.

Одной из основных частей машины постоянного тока является магнитопровод, по которому замыкается магнитный поток. Магнитная цепь машины постоянного тока (рис. 1) состоит из неподвижной части — статора 1 и вращающейся части — ротора 4. Статор представляет собой стальной корпус, к которому крепятся другие детали машины, в том числе магнитные полюсы 2. На магнитные полюсы насаживается обмотка возбуждения 3, питаемая постоянным током и создающая основной магнитный поток Ф0.

Рис. 1. Магнитная цепь машины постоянного тока с четырьмя полюсами

Рис. 2. Листы, из которых набирают магнитную цепь ротора: а — с открытыми пазами, б — с полузакрытыми пазами

Ротор машины набирают из стальных штампованных листов с пазами по окружности и с отверстиями для вала и вентиляции (рис. 2). В пазы (5 на рис. 1) ротора закладывается рабочая обмотка машины постоянного тока, т. е. обмотка, в которой основным магнитным потоком индуцируется э. д. с. Эту обмотку называют обмоткой якоря (поэтому ротор машины постоянного тока принято называть якорем).

Значение э. д. с. генератора постоянного тока может изменяться, но ее полярность остается постоянной. Принцип действия генератора постоянного тока показан на рис. 3.

Полюсы постоянного магнита создают магнитный поток. Представим, что обмотка якоря состоит из одного витка, концы которого присоединены к различным полукольцам, изолированным друг от друга. Эти полукольца образуют коллектор, который вращается вместе с витком обмотки якоря. По коллектору при этом скользят неподвижные щетки.

При вращении витка в магнитном поле в нем индуцируется э. д. с

где В — магнитная индукция, l — длина проводника, v — его линейная скорость.

Когда плоскость витка совпадает с плоскостью осевой линии полюсов (виток расположен вертикально), проводники пересекают максимальный магнитный поток и в них индуцируется максимальное значение э. д. с. Когда виток занимает горизонтальное положение, э. д. с. в проводниках равна нулю.

Направление э. д. с. в проводнике определяется по правилу правой руки (на рис. 3 оно показано стрелками). Когда при вращении витка проводник переходит под другой полюс, направление э. д. с. в нем меняется на обратное. Но так как вместе с витком вращается коллектор, а щетки неподвижны, то с верхней щеткой всегда соединен проводник, находящийся под северным полюсом, э. д. с. которого направлена от щетки. В результате полярность щеток остается неизменной, а следовательно, остается неизменной по направлению э. д. с. на щетках — е_щ (рис. 4).

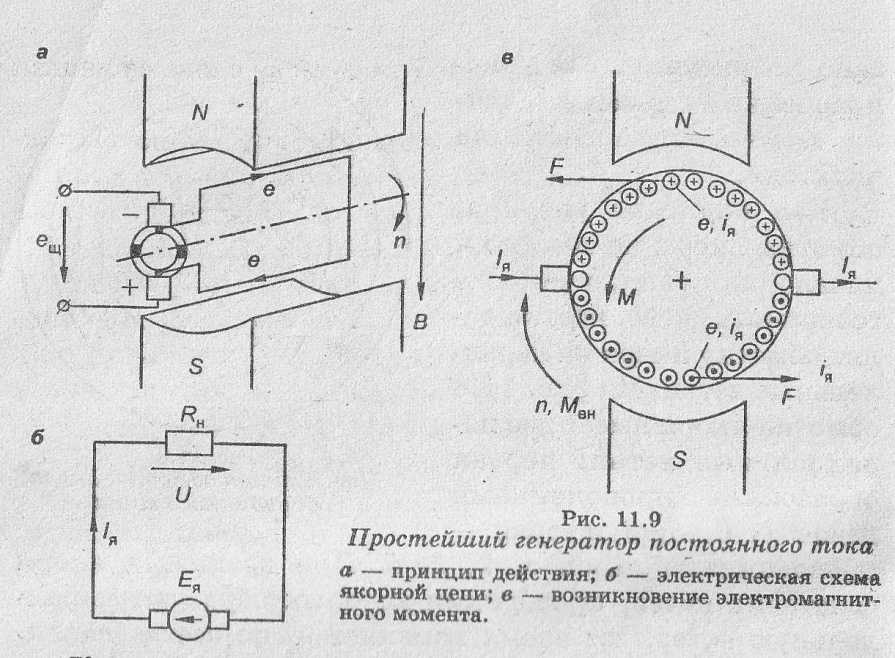

Рис. 3. Простейший генератор постоянного тока

Рис. 4. Изменение во времени э.д.с. простейшего генератора постоянного тока

Хотя э. д. с. простейшего генератора постоянного тока постоянна по направлению, по значению она изменяется, принимая за один оборот витка два раза максимальное и два раза нулевое значения. Э. д. с. с такой большой пульсацией непригодна для большинства приемников постоянного тока и в строгом смысле слова ее нельзя назвать постоянной.

Для уменьшения пульсаций обмотку якоря генератора постоянного тока выполняют из большого числа витков (катушек), а коллектор — из большого числа коллекторных пластин, изолированных друг от друга.

Рассмотрим процесс сглаживания пульсаций на примере обмотки кольцевого якоря (рис. 5), состоящей из четырех катушек (1, 2, 3, 4), по два витка в каждой. Якорь вращается по направлению часовой стрелки с частотой n и в проводниках обмотки якоря, расположенных на внешней стороне якоря, индуцируется э. д. с. (направление показано стрелками).

Обмотка якоря представляет собой замкнутую цепь, состоящую из последовательно соединенных витков. Но относительно щеток обмотка якоря представляет собой две параллельные ветви. На рис. 5, а одна параллельная ветвь состоит из катушки 2, вторая — из катушки 4 (в катушках 1 и 3 э. д. с. не индуцируется, и они обеими концами соединены с одной щеткой). На рис. 5, б якорь показан в положении, которое он занимает через 1/8 оборота. В этом положении одна параллельная ветвь обмотки якоря состоит из последовательно включенных катушек 1 и 2, а вторая — из последовательно включенных катушек 3 и 4.

Рис. 5. Схема простейшего генератора постоянного тока с кольцевым якорем

Каждая катушка при вращении якоря по отношению к щеткам имеет постоянную полярность. Изменение э. д. с. катушек во времени при вращении якоря показано на рис. 6, а. Э. д. с. на щетках равна э. д. с. каждой параллельной ветви обмотки якоря. Из рис. 5 видно, что э. д. с. параллельной ветви равна или э. д. с. одной катушки, или сумме э. д. с. двух соседних катушек:

В результате этого пульсации э. д. с. обмотки якоря заметно уменьшаются (рис. 6, б). При увеличении числа витков и коллекторных пластин можно получить практически постоянную э. д. с. обмотки якоря.

Конструкция генераторов постоянного тока

В процессе технического прогресса в электромашиностроении конструктивный вид машин постоянного тока изменяется, хотя основные детали остаются теми же.

Рассмотрим устройство одного из типов машин постоянного тока, выпускаемых промышленностью. Как указывалось, основными частями машины являются статор и якорь. Статор 6 (рис 7), изготовленный в виде стального цилиндра, служит как для крепления других деталей, так и для защиты от механических повреждений и является неподвижной частью магнитной цепи.

К статору крепятся магнитные полюсы 4, которые могут представлять собой постоянные магниты (у машин малой мощности) или электромагниты. В последнем случае на полюсы насаживается обмотка возбуждения 5, питаемая постоянным током и создающая неподвижный относительно статора магнитный поток.

При большом числе полюсов их обмотки включают параллельно или последовательно, но так, чтобы северный и южный полюсы чередовались (см. рис. 1). Между главными полюсами располагаются добавочные полюсы со своими обмотками. К статору крепятся подшипниковые щиты 7 (рис. 7).

Якорь 3 машины постоянного тока набирается из листовой стали (см. рис. 2) для уменьшения потерь мощности и от вихревых токов. Листы изолируются друг от друга. Якорь является подвижной (вращающейся) частью магнитопровода машины. В пазы якоря укладывается обмотка якоря, или рабочая обмотка 9.

Рис. 6. Изменение во времени э.д.с катушек и обмотки кольцевого якоря

В настоящее время выпускаются машины с якорем и обмоткой барабанного типа. Рассмотренная ранее обмотка кольцевого якоря имеет недостаток, заключающийся в том, что э. д. с. индуцируется только в проводниках, расположенных на внешней поверхности якоря. Следовательно, активными являются только половина проводников. В обмотке барабанного якоря все проводники — активные, т. е. для создания той же э. д. с, что и в машине с кольцевым якорем, требуется почти в два раза меньше проводникового материала.

Расположенные в пазах проводники обмотки якоря соединяются между собой лобовыми частями витков. В каждом пазу обычно располагается несколько проводников. Проводники одного паза соединяются с проводниками другого паза, образуя последовательное соединение, называемое катушкой или секцией. Секции соединяются последовательно и образуют замкнутую цепь. Последовательность соединения должна быть такой, чтобы э. д. с. в проводниках, входящих в одну параллельную ветвь, имели одинаковое направление.

На рис. 8 показана простейшая обмотка якоря барабанного типа двухполюсной машины. Сплошными линиями показано соединение секций друг с другом со стороны коллектора, а пунктирными — лобовые соединения проводников с противоположной стороны. От точек соединения секций делаются отпайки к коллекторным пластинам. Направление э. д. с. в проводниках обмотки показано на рисунке: «+» — направление от читателя, «•» — направление на читателя.

Обмотка такого якоря имеет также две параллельные ветви: первая, образованная проводниками пазов 1, 6, 3, 8, вторая — проводниками пазов 4, 7, 2, 5. При вращении якоря сочетание пазов, проводники которых образуют параллельную ветвь, все время изменяется, но всегда параллельная ветвь образуется проводниками четырех пазов, занимающих постоянное положение в пространстве.

Рис. 7. Устройство машины постоянного тока якоря барабанного типа

Рис. 8. Простейшая обмотка

Выпускаемые заводами машины имеют десятки или сотни пазов по окружности барабанного якоря и число коллекторных пластин, равное числу секций обмотки якоря.

Коллектор 1 (см. рис. 7) состоит из медных изолированных друг от друга пластин, которые соединяют с точками соединения секций обмотки якоря, и служит для преобразования переменной э. д. с. в проводниках обмотки якоря в постоянную э. д. с. на щетках 2 генератора или преобразования постоянного тока, подводимого к щеткам двигателя из сети, в переменный ток в проводниках обмотки якоря двигателя. Коллектор вращается вместе с якорем.

При вращении якоря по коллектору скользят неподвижные щетки 2. Щетки бывают графитовые и медно-графитовые. Они крепятся в щеткодержателях, которые допускают поворот на некоторый угол. С якорем соединена крыльчатка 8 для вентиляции.

Классификация и параметры генераторов постоянного тока

В основу классификации генераторов постоянного тока положен вид источника питания обмотки возбуждения. Различают:

1. генераторы с независимым возбуждением, обмотка возбуждения которых питается от постороннего источника (аккумулятора или другого источника постоянного тока). У генераторов малой мощности (десятки ватт) основной магнитный поток может создаваться постоянными магнитами,

2. генераторы с самовозбуждением, обмотка возбуждения которых питается от самого генератора. По схеме соединения обмоток якоря и возбуждения по отношению к внешней цепи бывают: генераторы параллельного возбуждения, у которых обмотка возбуждения включена параллельно с обмоткой якоря (шунтовые генераторы), генераторы последовательного возбуждения, у которых эти обмотки включены последовательно (сериесные генераторы), генераторы смешанного возбуждения, у которых одна обмотка возбуждения включена параллельно обмотке якоря, а вторая — последовательно (компаундные генераторы).

Номинальный режим генератора постоянного тока определяется номинальной мощностью — мощностью, отдаваемой генератором приемнику, номинальным напряжением на зажимах обмотки якоря, номинальным током якоря, током возбуждения, номинальной частотой вращения якоря. Эти величины обычно указываются в паспорте генератора.

Генератор постоянного тока – определение, составные части и принцип работы

Машины, преобразующие механическую энергию в электрическую, называются электрическими генераторами. Произведенная электрическая энергия далее передается и распределяется по линиям электропередач для бытового, коммерческого использования. Существует два типа генераторов:

Генератор переменного тока

Генератор постоянного тока

Генератор постоянного тока представляет собой тип электрического генератора, который преобразует механическую энергию в электричество постоянного тока. Однако генератор, который преобразует механическую энергию в электричество переменного тока, является генератором переменного тока.

Вы знаете, почему мы изучаем принцип работы генераторов? На этой странице мы ответим на все наши вопросы по деталям генератора постоянного тока, принципу работы и тому, как мы описываем его в математических терминах.

Что насчет генераторов постоянного тока?

В генераторах постоянного тока преобразование энергии основано на принципе динамического производства ЭДС. Эти генераторы больше всего подходят для автономных приложений. Генераторы постоянного тока обеспечивают постоянную мощность для электроаккумуляторов и электрических сетей (DC).

(Изображение будет загружено в ближайшее время)

Генератор постоянного тока состоит из следующих частей —

Статор — Статор представляет собой набор из двух магнитов, расположенных таким образом, что противоположные полярности обращены друг к другу. Цель статора — создать магнитное поле в области вращения катушки.
Ротор — Ротор представляет собой цилиндрический многослойный сердечник якоря с прорезями.
Сердечник якоря — Сердечник якоря имеет цилиндрическую форму и имеет канавки на внешней поверхности. В этих пазах размещается обмотка якоря.
Обмотка якоря — Это изолированные проводники, помещенные в сердечник якоря. Благодаря им происходит фактическое преобразование мощности.
Катушки возбуждения — Для создания магнитного поля катушки возбуждения размещаются над полюсным сердечником. Катушки возбуждения всех полюсов соединены последовательно. Когда через них протекает ток, соседние полюса приобретают противоположную полярность.
Хомут — внешняя полая цилиндрическая конструкция известна как Хомут. Он обеспечивает поддержку основных и межполюсных полюсов и обеспечивает путь с низким магнитным сопротивлением для магнитного потока.
Полюса — Основная функция полюсов — поддержка катушек возбуждения. Он увеличивает площадь поперечного сечения магнитопровода, что приводит к равномерному распространению магнитного потока.
Полюсный башмак — Для защиты катушки возбуждения от падения и улучшения равномерного распространения магнитного потока используется полюсный башмак. Башмак для столба крепится к хомуту.
Коллектор — Коллектор имеет цилиндрическую форму. Несколько клиновидных жесткотянутых медных сегментов образуют коммутатор. Функции коммутатора:

Принцип работы генератора постоянного тока

Генератор постоянного тока работает по принципу электромагнитной индукции Фарадея. Согласно закону Фарадея, всякий раз, когда проводник помещается в флуктуирующее магнитное поле (или когда проводник перемещается в магнитном поле), в проводнике индуцируется ЭДС.

(Изображение будет загружено в ближайшее время)

Если проводник проходит по замкнутому пути, ток будет индуцироваться. Направление индуцированного тока (определяемое правилом правой руки Флеминга) изменяется при изменении направления движения проводника.

Например, рассмотрим случай, когда якорь вращается по часовой стрелке, а проводник слева движется вверх. Когда якорь совершит полуоборот, направление движения проводника изменится на обратное вниз. Направление тока будет переменным. При перепутывании соединений проводников якоря происходит реверсирование тока. Таким образом, мы получаем однонаправленный ток на клеммах.

Уравнение ЭДС генератора постоянного тока

Уравнение ЭДС для генератора постоянного тока выражается следующим образом:

Eg = (PØNZ)/60A

Где,

Eg — Генерируемая ЭДС на любом параллельном пути

P — Общее количество полюсов в поле

N — Вращательное скорость якоря (об/мин)

Z — Общее количество проводников якоря в поле.

Ø- Магнитный поток, создаваемый на полюс.

А — количество параллельных путей в якоре.

Потери в генераторах постоянного тока

При преобразовании механической энергии в электрическую имеют место потери энергии, т.е. не весь вход преобразуется в выход. Эти потери подразделяются в основном на три типа:

Потери в меди. Эти потери возникают при протекании тока по обмоткам и бывают трех типов: потери в меди в якоре, потери в обмотке возбуждения и потери из-за сопротивления щеток.

Потери в железе — Из-за индукции тока в якоре возникают потери на вихревые токи и потери на гистерезис. Эти потери также называются потерями в сердечнике или магнитными потерями.

Механические потери. Потери, возникающие из-за трения между частями генератора, называются механическими потерями.

Типы генераторов постоянного тока

Существует три типа генераторов постоянного тока с самовозбуждением:

Серийные генераторы обмотки.
Генераторы шунтовых ран.
Генераторы составных ран.

Применение генераторов постоянного тока

Применение генераторов постоянного тока:

Генератор постоянного тока с независимым возбуждением используется для питания и освещения с помощью регуляторов возбуждения.
Генератор постоянного тока серии используется в дуговых лампах для генератора стабильного тока, освещения и усилителя.
Уровневые составные генераторы постоянного тока применяются для электроснабжения общежитий, офисов, лоджей.
Составные генераторы постоянного тока используются для питания сварочных аппаратов постоянного тока.
Генератор постоянного тока используется для компенсации падения напряжения в фидерах.

Базовая конструкция и работа генератора постоянного тока.

Генератор постоянного тока представляет собой электрическую машину, которая преобразует механическую энергию в электричество постоянного тока . Это преобразование энергии основано на принципе создания динамически индуцированной ЭДС. В этой статье описывается базовая конструкция и работа генератора постоянного тока .

Конструкция машины постоянного тока:

Примечание: Теоретически генератор постоянного тока можно использовать в качестве двигателя постоянного тока без каких-либо конструктивных изменений, и наоборот. Следовательно, генератор постоянного тока или двигатель постоянного тока можно в широком смысле назвать Машина постоянного тока . Эти основные конструктивные детали также действительны как для генератора постоянного тока , так и для двигателя постоянного тока . Следовательно, давайте назовем этот пункт построением машины постоянного тока , а не просто «конструированием генератора постоянного тока».

На приведенном выше рисунке показаны детали конструкции простой 4-полюсной машины постоянного тока . Машина постоянного тока состоит из двух основных частей; статор и ротор. Основные конструктивные части машины постоянного тока описаны ниже.

Хомут: Внешняя рама машины постоянного тока называется ярмом. Изготавливается из чугуна или стали. Он не только обеспечивает механическую прочность всей сборки, но и пропускает магнитный поток, создаваемый обмоткой возбуждения.
Стойки и башмаки: Стойки крепятся к хомуту с помощью болтов или сварки. Они несут обмотку возбуждения и к ним крепятся полюсные башмаки. Обувь с шестом служит двум целям; (i) они поддерживают катушки возбуждения и (ii) равномерно распределяют поток в воздушном зазоре.
Обмотка возбуждения: Обычно изготавливаются из меди. Катушки возбуждения предварительно намотаны и размещены на каждом полюсе и соединены последовательно. Они намотаны таким образом, что при подаче напряжения они образуют чередующиеся северный и южный полюса.

Сердечник якоря (ротор)

Сердечник якоря: Сердечник якоря представляет собой ротор машины постоянного тока. Он имеет цилиндрическую форму с прорезями для обмотки якоря. Якорь состоит из тонких многослойных круглых стальных дисков для уменьшения потерь на вихревые токи. Он может быть снабжен воздуховодами для осевого потока воздуха в целях охлаждения. Якорь приварен (закреплен) к валу.
Обмотка якоря: Обычно это бывшая медная обмотка, которая вставляется в пазы якоря. Проводники якоря изолированы друг от друга, а также от сердечника якоря. Обмотка якоря может быть намотана одним из двух способов; обмотка внахлест или волновая обмотка. Обычно используются двухслойные обмотки внахлестку или волновые обмотки. Двухслойная обмотка означает, что в каждый слот якоря помещаются две разные катушки.
Коллектор и щетки: Физическое соединение с обмоткой якоря осуществляется через коммутатор-щетку. Функция коммутатора в генераторе постоянного тока состоит в том, чтобы собирать ток, генерируемый в проводниках якоря. Принимая во внимание, что в случае двигателя постоянного тока коммутатор помогает подавать ток на проводники якоря. Коммутатор состоит из набора медных сегментов, изолированных друг от друга. Количество сегментов равно количеству витков якоря. Каждый сегмент соединен с катушкой якоря, а коммутатор закреплен шпонкой (или закреплен) на валу. Щетки обычно изготавливаются из углерода или графита. Они опираются на сегменты коммутатора и скользят по сегментам, когда коммутатор вращается, сохраняя физический контакт для сбора или подачи тока.

Коллектор

Принцип работы генератора постоянного тока:

В соответствии с законами электромагнитной индукции Фарадея, всякий раз, когда проводник помещается в переменное магнитное поле (ИЛИ проводник перемещается в магнитном поле), в проводнике индуцируется ЭДС (электродвижущая сила). . Величину ЭДС индукции можно рассчитать из уравнения ЭДС генератора постоянного тока. Если проводник имеет замкнутый путь, индуцированный ток будет циркулировать внутри пути. В генераторе постоянного тока катушки возбуждения создают электромагнитное поле, а проводники якоря вращаются в поле. Таким образом, в проводниках якоря возникает ЭДС электромагнитного поля. Направление индукционного тока определяется правилом правой руки Флеминга.

Необходимость коммутатора с разъемным кольцом:

В соответствии с правилом правой руки Флеминга направление индуцированного тока изменяется всякий раз, когда изменяется направление движения проводника. Пусть якорь вращается по часовой стрелке, а проводник слева движется вверх. Когда якорь совершит половину оборота, направление движения этого конкретного проводника изменится на нисходящее. Следовательно, направление тока в каждом проводнике якоря будет переменным. Если вы посмотрите на приведенный выше рисунок, вы узнаете, как меняется направление индуцированного тока в проводнике якоря. Но с коммутатором с разъемным кольцом соединения проводников якоря также меняются местами, когда происходит изменение направления тока. И поэтому мы получаем однонаправленный ток на клеммах.

Типы генератора постоянного тока:

Генераторы постоянного тока можно разделить на две основные категории, а именно; (i) Отдельно возбужденный и (ii) Самовозбуждающийся.
(i) С независимым возбуждением : В этом типе катушки возбуждения питаются от независимого внешнего источника постоянного тока.
(ii) С самовозбуждением : В этом типе катушки возбуждения питаются от тока, вырабатываемого самим генератором. Начальная генерация ЭДС обусловлена остаточным магнетизмом в полюсах поля. Генерируемая ЭДС вызывает протекание части тока в катушках возбуждения, тем самым усиливая поток поля и тем самым увеличивая генерацию ЭДС. Генераторы постоянного тока с самовозбуждением можно разделить на три типа —
(a) Последовательная обмотка — обмотка возбуждения последовательно с обмоткой якоря
(b) Шунтирующая обмотка — обмотка возбуждения параллельно обмотке якоря
(c) Комбинированная обмотка — комбинация последовательной и параллельной обмотки

Вы можете узнать больше о типах генератор/машина постоянного тока здесь.

ГЕНЕРАТОР ПОСТОЯННОГО ТОКА | Electrical4u

ГЕНЕРАТОР ПОСТОЯННОГО ТОКА

В повседневной жизни мы сталкиваемся со многими общепринятыми терминами, такими как генераторы постоянного тока, двигатели и т. д. Эти устройства называются машинами постоянного тока. Либо преобразует электрическую энергию в механическую, либо механическую энергию в электрическую.

Устройство, которое преобразует механическую энергию в электрическую энергию прямого типа, называется генератором постоянного тока. Устройство, преобразующее электрическую энергию в механическую, называется двигателем постоянного тока.

Здесь мы увидим только генератор постоянного тока.

Принцип работы генератора постоянного тока заключается в том, что всякий раз, когда проводник пересекает линии магнитного потока, в нем индуцируется ЭДС, которая генерирует синусоидальный ток.

Конструкция машины постоянного тока

Машина постоянного тока, состоящая из двух основных частей, неподвижных частей и вращающихся частей

Неподвижные детали: ярмо, стойки и щетки. Вращающимися частями являются якорь, коллектор и подшипники.

Хомут

Хомут — это внешняя рама машины постоянного тока. Он состоит из магнитного материала, называемого чугуном.

Полюс

Каждая машина имеет четное число полюсов, разделенных на три части: полюсный сердечник, полюсные башмаки, обмотка возбуждения.

Арматура

Имеет цилиндрическую форму и закреплена на круглом валу. Якорь — это часть машины, которая вращается по окружности.

Коллектор

Представляет собой цилиндрический корпус, закрепленный на валу вместе с якорем, образуя единый корпус. Следовательно, коллектор вращается вместе с якорем.

Щетки

Щетки изготовлены из углерода и установлены на коллекторе, они неподвижны и не вращаются. Цепь внешней нагрузки подключается через эти щетки.

Подшипник

Основная функция подшипника – поддерживать вращающуюся часть и обеспечивать ее плавное движение с минимальным трением.

Принцип работы Эта ЭДС индукции определяется правилом правой руки Флеминга.

Для генераторов постоянного тока мы применяем правило правой руки Флеминга, так как нам нужно узнать ток.

Для двигателей постоянного тока мы используем правило левой руки Флеминга, так как нам нужно найти движение.

Правильное правило Флеминга гласит, что три пальца, большой, указательный и средний, вынесены на аутсорсинг, так что они взаимно перпендикулярны друг другу. Указательный палец должен указывать направление магнитного поля. Большой палец указывает направление движения проводника. Средний палец указывает направление ЭДС, наведенной в проводнике.

ЭДС индукции, заданная уравнением0152 B = плотность потока в Вт/м²

l = длина проводника (метры)

ɵ = угол между направлением движения проводника

Конструкция генератора постоянного тока

цепь подключена.

Всякий раз, когда проводники пересекают линии магнитного потока, индуцируется ЭДС, вызывающая протекание тока через цепь нагрузки, когда проводник достигает вертикального положения и вращается по часовой стрелке. Мы получаем максимальный ток, непрерывное движение достигает своего положения на 180°, ток мгновенно становится «0».

ɵ = Blvsin ɵ

Emax = Bmax, Bmax= 0 мгновенный

Этот поворот от 0° до 180° дает положительную половину генерируемого переменного тока.

Когда AB достигает вертикального значения 270°

Мы снова получаем максимальный ток, процесс генерирует непрерывный переменный ток.

Во время положительной половины проводник AB касается щеток B1. Таким образом, B1 приобретают положительный заряд во время положительного цикла на выходе. Когда AB касается щетки B2, B2 приобретает положительный заряд и обеспечивает положительное усиление цикла.

Коммутатор сконструирован таким образом, что ток в каждом цикле будет течь в цепь только при положительном выходе.

Уравнение ЭДС для генератора постоянного тока имеет вид N = скорость диаметра в об/мин

Z = общее количество проводников якоря

A = количество параллельных путей, на которые делится общее количество проводников.

Символическое изображение генератора постоянного тока

Генераторы постоянного тока делятся на два типа

С раздельным возбуждением
Самовозбуждающийся

Генератор постоянного тока с независимым возбуждением

Генератор постоянного тока с независимым возбуждением обмотка возбуждения питается от внешнего отдельного источника постоянного тока.

ПМ – первичный двигатель N- скорость якоря в об/мин Es – ЭДС в якоре

Rs – сопротивление якоря If – ток якоря V – напряжение на клеммах I˪ – ток нагрузки

Индуцированная ЭДС определяется уравнением

Eg = V + IaRa + Vbrush + падение реакции якоря.

Генератор постоянного тока с самовозбуждением

Обмотка возбуждения подключается параллельно якорю по мере увеличения нагрузки увеличивается ток якоря.
