Монтаж светильников

Монтаж светильника не такой сложный процесс, как может показаться на первый взгляд. Даже неопытный человек, тщательно разобравшись в теории, легко сможет произвести данную работу. Главное – быть внимательным и соблюдать все правила безопасности. Если Вы проявите интерес и трудолюбие, то необходимость обращаться за помощью к специалистам сразу же отпадет. Итак, для новичков в электромонтажных работах мы приводим подробную инструкцию правильной установки светильника своими руками.

Монтаж светильника зависит от его типа

Осветительные приборы бывают разных видов. Например, настенные (подсветка интерьерная) и потолочные. От того, к какому типу относится тот или иной светильник, зависит процесс установки и его трудоемкость. Настенные светильники отличаются наиболее простым монтажом, который не сопровождают серьезные проблемы. Он заключается в ввинчивании дюбеля или иного крепежного элемента в стену, на котором и установится осветительный прибор. Главное – учитывайте размер питающего провода. Его длины должно хватать для подключения к ближайшей электрической розетке. Подключение потолочного светильника начинается с предварительной установки крепежного элемента. В основном роль крепления выполняет крюк, который вкручивается в монтажную коробку. Безусловно, на сегодняшний день существует множество различных крепежных деталей, выбор которых напрямую связан с типом подвешиваемого светильника. Сегодня большинство подобных устройств прикрепляются к заранее монтируемой пластине из металла, что исключает возможность подвешивания на крючок в случае необходимости. Как быть в ситуации, если светильник может устанавливаться только при помощи пластины, а в потолок уже вмонтирована коробка? В данном случае металлическая пластинка просто крепится к установочной коробке шурупами или другими деталями.

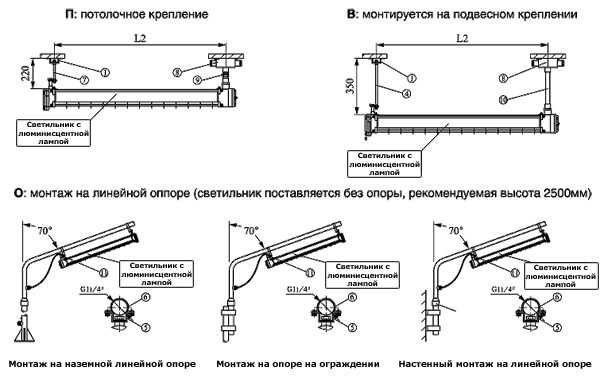

Установка крепления различных типов

В предыдущем пункте мы поверхностно затронули тот факт, что монтаж крепежных элементов может быть разным. Остановимся на это более подробно.

Может случиться ситуация, когда установочной коробки нет, и она просто на просто не предусмотрена. В таком случае металлическая пластина может устанавливаться другими способами:

• прикручивание при помощи саморезов к деревянному бруску, который вставляется в отверстие в потолке;
• сделать пару отверстий в потолке, расположение которых соответствует металлической пластине для монтажа. После этого в полученные отверстия вкрутить дюбеля и зафиксировать пластину с помощью шурупов. Аналогичным способом может быть закреплен и крючок.

Проводники, идущие к светильнику: фаза и ноль

Проводники, которые подводятся к осветительному прибору, имеют очень важное значение, поэтому на них нужно обратить особое внимание. В случае с двухклавишным выключателем необходимо заранее разобраться, какой из проводов нулевой или фаза, в соответствии с клавишами.  Данный процесс осуществляется с помощью индикаторной отвертки следующим образом: при включенной клавише выключателя по очереди проверяется каждый проводник линии электрической проводки, которая идет к светильнику. В итоге, выявленная фаза должна быть промаркирована или же записана в блокнот. После этого, выключается первая клавиша и включается вторая, которая еще не проверена. И аналогичным способом происходит распознавание проводников с выделением фазного. Оставшийся проводник – нулевой.

Подготовка осветительного прибора к монтажу

Прежде, чем осуществить монтаж светильника, нужно тщательно его проверить на уровень качества сборки. Если болтовые соединения слабые, их обязательно нужно подтянуть. Патроны, контакты и соединения с проводниками также должны быть осмотрены и по необходимости исправлены.

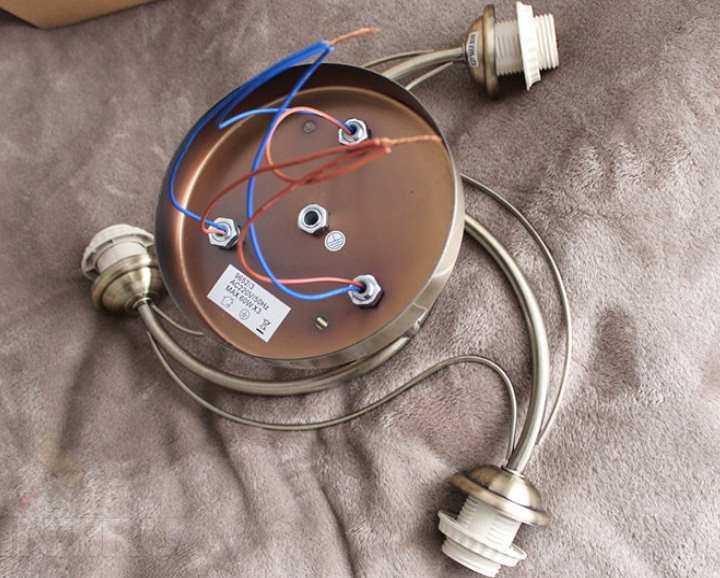

Правильное соединение проводников от патронов

Осветительный прибор с одной лампой (т. е. 1 патрон) не имеет никаких сложностей в монтаже, поскольку нужно подключить к сети всего лишь 2 проводника (фаза и ноль). В случае светильника с количеством патронов более одного нужно осуществить правильное подключение между ними. Кроме того, необходимо решить и разграничить, какая лампа от какой клавиши будет запитываться. После того, как были распределены патроны и фазы, нужно приступить к соединению одного проводника от каждого патрона. То есть, любой патрон имеет черные и красные провода, следовательно, соединяются между собой все красные, которые должны быть подключены к конкретному фазному проводнику. Тоже самое необходимо осуществить и с проводниками черного цвета. Аналогичные процессы должны быть произведены и с оставшимися патронами.

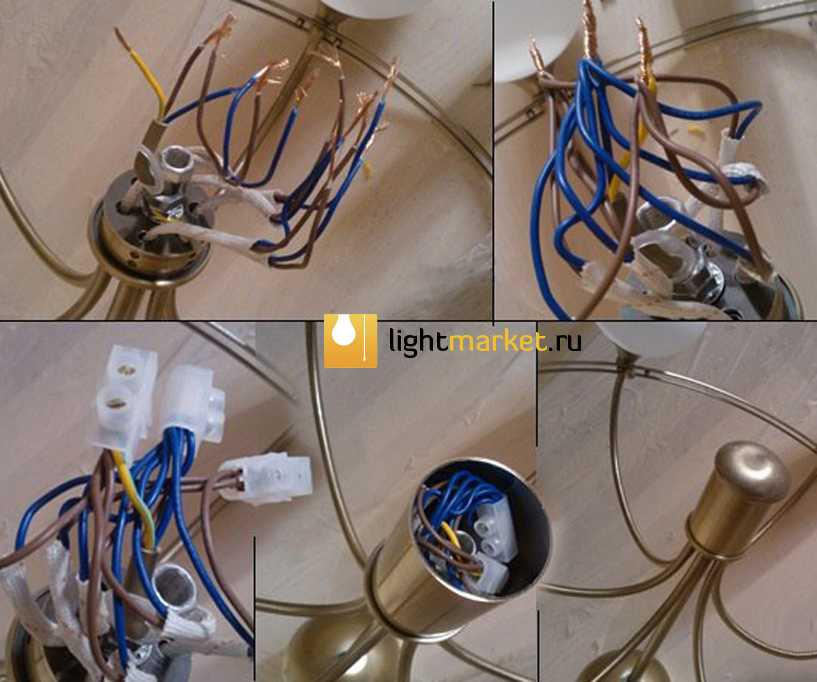

Как происходит соединение проводников, идущих от разных патронов?

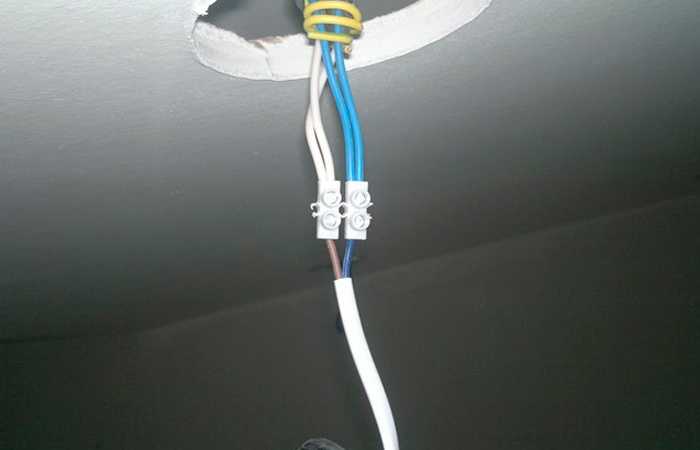

Некоторые модели осветительных устройств имеют клеммники, внутри которых осуществляется соединение проводников патронов, и клеммы, выполняющие подключение проводников линии электрической проводки.

В случае отсутствия клеммников соединение проводов и их подключение к сети можно осуществить иными методами:

• Проводники, идущие из патронов, скручиваются и пропаиваются. Тоже самое можно проделать и с электрической проводкой из меди;
• Алюминиевые провода в электропроводке требуют наличие клеммников. Самый лучший вариант – клеммы Wago, поскольку обеспечивают хорошее соединение и надежную работу устройства в течение долгого времени. Кроме того, данные клеммы очень просты в использовании;
• СИЗ – соединительные самоизолирующие зажимы. Кроме того, что этот метод простой в исполнении, он также не подразумевает наличие у пользователя специфических навыков. Процесс подключения сводится к скрутке проводников светильника и проводки между собой с последующим накручиванием колпачков СИЗ. Данные колпачки должны быть определенного сечения, которое вычисляется на основе суммарного сечения скручиваемых проводников;
• Если нет ни клеммников, ни иных соединительных приспособлений, помочь смогут обыкновенные болтовые соединения. Болт, гайка и некоторое количество шайб – все, что Вам будет необходимо. Когда и проводники светильника, и проводники проводки изготовлены из меди, то они зажимаются между собой парой шайб. Дополнительная шайба Вам понадобится тогда, когда провода светильника и провода проводки будут произведены из меди и алюминия соответственно. Это поможет избежать их соприкосновения. Специалисты советуют добавлять в болтовые соединения гровер. Данный элемент помогает обеспечить качественное соединение, которое не ослабнет с течением времени. После всех предыдущих процессов необходимо образовавшиеся соединения изолировать либо термоусадочной трубкой, либо изолентой.

Будьте очень аккуратны!

Аккуратность – один из главных принципов, которым нужно руководствоваться при монтаже светильников, поскольку существует очень большая вероятность повреждения электрической проводки.

Торговая сеть «Планета Электрика» рада представить широкий ассортимент осветительных приборов, с которым Вы можете ознакомиться в каталоге.

замена, расчет количества, встроенные и настенные

Организация правильной системы освещения включает в себя несколько этапов. К ним относятся расчет необходимого числа лампочек, выбор осветительных устройств, а также их монтаж. Разные виды светильников крепятся к поверхности своим образом, и это нужно учитывать при покупке и установке. Создание схемы монтажа осветительных устройств производится еще до начала капитального ремонта, поэтому важно заранее продумать все нюансы размещения.

Содержание

1. От чего зависит выбор способа монтажа светильников
2. Подготовительные работы
3. Установка крепления различных типов
4. Настенные светильники
5. Подключение встроенных светильников
6. Подготовка осветительного прибора к монтажу
7. Техника безопасности

От чего зависит выбор способа монтажа светильников

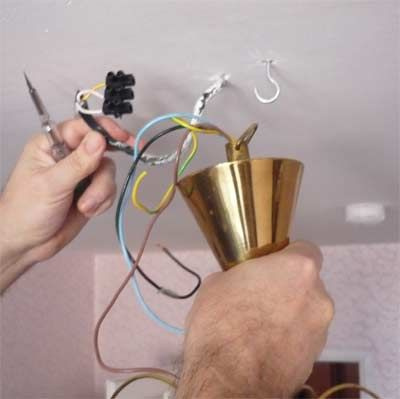

Монтаж потолочной люстры

Монтаж осветительных устройств является несложным процессом. Даже человек, ни разу не работавший с электрикой, может разобраться с основами и выполнить работу. Главное – внимательно и аккуратно выполнять все этапы и соблюдать технику безопасности.

Осветительные устройства различаются по разным показателям. Они могут крепиться на разные поверхности (стены, потолки, ставиться на стол или на пол), быть встроенными и внешними. От всех этих моментов зависит трудоемкость процесса.

Самыми простыми в установке изделиями являются настенные накладные светильники. Они надежно крепятся на стенах при помощи крепежных элементов (обычно дюбелей). При установке важно учитывать размер провода. Его длина должна быть такой, чтобы осветительное устройство могло запитываться от ближайшей розетки.

Потолочные изделия монтировать несколько сложнее. Перед тем как установить светильник потолочный на потолке, требуется повесить специальный крепежный элемент. Для подвесных моделей это крюк, который ставится в монтажную коробку. Также активно используются металлические площадки, на которые крепится люстра.

Если используются встроенные светильники, заранее нужно проделывать отверстие в полотне для их фиксации.

Подготовительные работы

Монтажные работы по установке светильников проводятся до начала поклейки обоев

Большая часть электромонтажных работ выполняется еще до начала поклейки обоев и укладки декоративной штукатурки. Мастер должен сделать следующие манипуляции:

• Заранее подобрать осветительное устройство. Важно учитывать микроклимат помещения и его назначение. В ванную следует покупать приборы с защитой от влаги, в гостиную и спальню подойдут обычные лампы и люстры. На этом же этапе выбираются типы осветительных устройств. Это могут быть лампы накаливания, галогенные, светодиодные или люминесцентные устройства.
• Выбрать место установки осветительного устройства. Оно зависит от назначения лампы, ее размеров, типа комнаты, возможности подключиться к точке питания и других показателей.
• Прорезать каналы для прокладки кабелей к месту установки.

Также следует заранее сделать расчет количества светильников для помещения. Он зависит от площади комнаты, ее назначения и других параметров.

Установка крепления различных типов

Установка крюка для люстры

Так как наибольшую сложность вызывают крепления на потолок, с ними нужно разобраться более тщательно.

Бывают ситуации, когда установочная коробка для настенных светильников в комнату отсутствует. Закрепить металлическую пластину на поверхности можно следующими способами:

• Вкрутить пластинку к потолку при помощи саморезов на деревянный брусок. Брус нужно поставить в отверстие в потолке.
• Сделать на поверхности потолка несколько отверстий. Их нужно расположить таким образом, чтобы они совпадали с отверстиями на монтажной пластине. Когда дыры сделаны, к потолку нужно приложить пластину и зафиксировать ее с помощью дюбелей.

Аналогичными способами может крепиться крюк, на который подвешивается люстра.

Настенные светильники

Устройства на стену подключаются в зависимости от используемой схемы. Их можно разделить на две группы – с вмонтированным в корпус тумблером и с внешним переключателем. Под первую категорию попадают декоративные конструкции в виде настенных бра и установленных в мебель плафонных светильников. Ко второму виду относятся изделия для подсветки вспомогательных помещений (кладовка, коридор, прихожая, кухня). Основное преимущество таких приборов – простота монтажа и демонтажа.

Алгоритм установки настенного освещения:

• Разметка на стене точек крепления. Для этого нужно приложить корпус к стене и сделать метки там, где будут крепежные элементы.
• Фиксация светильника. Делается с помощью дюбелей или на кронштейн, другую несущую конструкцию. Второй способ подходит для массивных конструкций.
• Установка лампочки в патрон.
• Проверка работоспособности.

От точности разметки задней части зависит правильность расположения светильника. Обычно на креплениях есть небольшой зазор, благодаря которому положение можно подрегулировать, если место выбрано с небольшим расхождением.

Далее подключаются провода. Ноль всегда идет напрямую, а фаза – через выключатель, если выбирается модель с переключателем. Перед подключением проводов следует проверить, за что отвечает конкретная жила. Это можно сделать с помощью индикаторной отвертки или мультиметра.

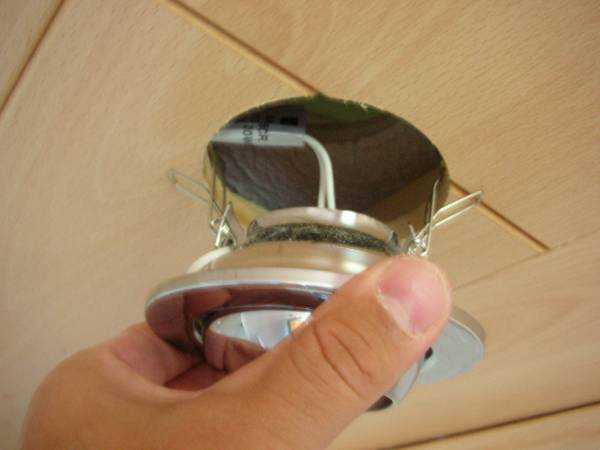

Подключение встроенных светильников

Укладка кабеля точечных светильников под натяжной потолок

Технология монтажа встроенных светильников отличается от классических настенных и потолочных ламп наличием дополнительного блока питания. Он также выполняет защитную роль.

Монтаж встраиваемых светильников производится следующим образом:

1. Определение места установки. Создание схемы прокладки проводов и блока питания.
2. Укладка кабелей.
3. Вырезание отверстия в полотне подвесного или натяжного потолка определенного диаметра под светильник.
4. Вытаскивание проводов через отверстие.
5. Подключение проводов и установка светильников в монтажное отверстие.
6. Проверка работоспособности.

Массивные конструкции крепятся на стальной реечный каркас еще до сборки потолочных плит. Затем производится демонтаж светильника, на его месте остается переходное крепление. Когда гипсокартон или МДФ плиты уложены, размечают положение корпуса на полотне, делают соответствующее отверстие и выполняют дальнейшее подключение.

Подготовка осветительного прибора к монтажу

Прежде чем осуществить монтаж светильника, нужно тщательно его проверить на уровень качества сборки. Если болтовые соединения слабые, их обязательно нужно подтянуть. Патроны, контакты и соединения с проводниками также должны быть осмотрены и по необходимости исправлены. В случае обнаружения сколов, обгоревших частей, обломков следует разобрать и заменить деталь на новую и работоспособную. Использовать изделие с дефектами опасно.

Рекомендуется приобретать настенное освещение и компоненты к ним только в профессиональных магазинах. В ином случае есть риск купить поддельные изделия, которые не будут соответствовать заявленным характеристикам. Для экономии электроэнергии лучше покупать и устанавливать энергосберегающие лампы. К ним относятся люминесцентные и светодиодные приборы.

Техника безопасности

Аккуратность при работе с электрическими сетями является основой техники безопасности. Чтобы сохранить здоровье и жизнь, нужно соблюдать следующие правила:

• Все работы проводятся только при выключенной электроэнергии. Ее можно отключить в распределительном щитке на входе.
• Нужно убедиться, что тока на проводах нет. Это можно сделать с помощью индикатора. Если зафиксированы остатки напряжения, нужно подождать, пока остаточный ток пройдет. Если при повторных проверках напряжение фиксируется, следует обратиться к электрику.
• Для работы мастеру потребуются индивидуальные средства защиты – диэлектрические перчатки и очки.
• При установке светильника на потолок потребуется устойчивая лестница или стремянка.
• Заранее нужно подготовить автономный источник света. Это может быть фонарик на лоб на батарейках или внешний источник света.
• Все инструменты должны быть исправными и иметь заизолированные рукоятки.

Соблюдение перечисленных несложных правил поможет мастеру обезопасить себя и не получить повреждение электрическим током.

безопасная установка и размещение (120 фото)

В зонах комфорта в современных интерьерах, особенно со свободной планировкой, создают функциональное освещение. Безопасное и правильное подключение источников света обеспечит уют и подчеркнет индивидуальность жизненного пространства.

Расположение и конфигурация осветительных приборов планируется в самом начале проектирования! Светильники могут быть разных типов: потолочные (встроенные или прикрепленные к потолку), настенные (крепятся к стене), напольные.

При монтаже и подключении убедитесь в отсутствии электропитания в проводниках. Используйте осветительные приборы только в сетях с защитным заземлением.

Провод, на который подается фаза 220В, обязательно должен проходить через выключатель при любых видах подключений, чтобы обезопасить себя от поражения электрическим током при замене лампочки или ремонте «патрона».

Существуют несколько видов подключений:

• Провод, на который подается фаза 220В, с одним или несколькими источниками света;
• Последовательное, с двумя и более точками;

Наиболее простой способ монтажа светильника с одноклавишным выключателем и одним источником освещения (лампочка).

По международным стандартам, проводка имеет отличительный окрас изоляции: Два провода – L(фаза) – коричневого, а N (ноль) – синего цвета. Третий РЕ (провод заземления)- сине-желтый, не всегда присутствует в питающей электрической разводке.

В случае отсутствия окраски проводов необходимо определить индикатором провод фазы, а остальные «прозвонить» мультиметром и пометить их цвета маркером.

Из распределительной коробки фазный провод L проходит через контактную площадку выключателя и затем подключается непосредственно к одному из контактов клеммной колодки, а N подсоединяется напрямую ко второму контакту, провод заземления G монтируется к корпусу светильника.

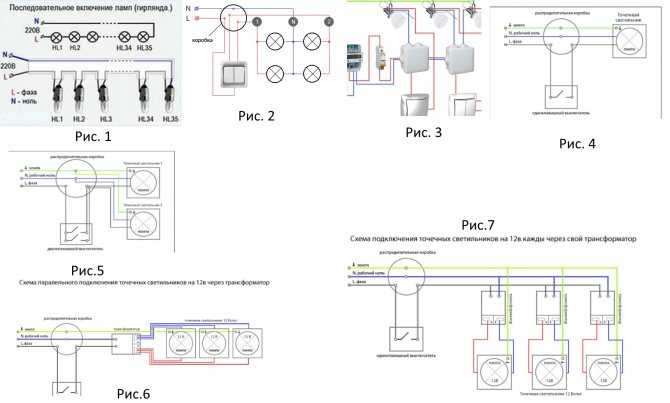

Подключение нескольких светильников

При параллельном подключении имеют в виду наличие двух и более источников света. При этом L провод (фаза) проходит через контакты выключателя и соединяется с одним из контактов каждой из лампочек, а провод N ко второму контакту. При этом необходимо отметить, что с увеличением количества осветительных точек, возрастает мощность светильника и, соответственно, потребляемый ток. Исходя из этого, важно подбирать сечение проводов и соответствующий этим показателям переключатель.

При разделении точек освещения на группы, необходимо применять двух-трех-клавишные выключатели. Подключение питающего провода L происходит одновременно с одной стороны выключателя на все группы. С другой стороны выключателя провода идут с каждой контактной клавиши на соответствующую ей группу.

Чтобы убедиться в отсутствии разрывов в электрической цепи, последовательные и параллельные соединения проверяем на наличие сопротивления тестером.

Параллельное подключение самое универсальное. Если потребуется добавление дополнительных точек, то они не будут влиять на уже установленные точки освещения.

Если у вас лампочки равной мощности, то вариант соединения, в этом случае,- последовательное соединение. Применяется, как правило, к лампам накаливания.

Необходимо учитывать, что при подсоединении, например, двух лампочек, они будут гореть вполовину потенциала, но срок их службы увеличивается вдвое.

Схема подключения светильника

На схеме представлено подключение светильника через выключатель. Обозначения:

L (фазный провод), N(нулевой провод), РЕ,(заземляющий провод), ЕL (лампа), К(выключатель) и КN-контакты клемм.

Подключение уличных светильников

На улице, фасадах домов и прилегающих территориях, устанавливают светильники разного типа, отличающиеся своими конструктивными характеристиками от внутренних осветительных приборов. Это обусловлено тем, что на улице они подвергаются воздействию дождя, снега, ветра и солнца, а также перепаду температур.

Для установки на улице выбирайте светильники высокого качества, что послужит гарантией их безопасной, но долговечной службы.

Индекс IP определяет степень защиты конструкции. Если освещается место, куда не будет непосредственно попадать влага (например, под крышей крыльца или под козырьком), индекс не менее IP44. А индекс от IP65 подходит для светильников, устанавливающихся непосредственно на открытом пространстве.

Уличные светильники крепятся на фасады зданий или с высотой до 1 метра устанавливаются в пластиковых или металлических столбиках. А на высоте от 2 до 7 метров монтируются на бетонных или железных опорах.

Основным отличием от комнатных, включая конструктивные особенности, является то, что контактные площадки расположены в герметичных коробках либо в корпусе светильника.

Место ввода проводов защищено ниппелями и при монтаже необходимо следить, чтобы герметичность не нарушилась. При необходимости место ввода можно дополнительно обработать силиконовым герметиком.

Чтобы своими руками грамотно подключить приборы освещения в помещении или на улице, воспользуйтесь поисковыми системами интернета. Тысячи картинок и видео со схемами и комментариями профессионалов окажут вам компетентную помощь

Фото процесса подключения светильника

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Подключение люминесцентных ламп
• Магнитный пускатель
• Освещение участка
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

Заземление светильников с открытыми проводящими частями (раздел 410.

42)

Заземление светильников с открытыми проводящими частями (раздел 410.42)

Национальный электротехнический кодекс 2020

Автор: Robert Key | 05 января 2022 г.

Специалисты-электрики понимают, что целью Кодекса является практическая защита людей и имущества от опасностей, связанных с использованием электричества. Средний домовладелец знает, что электричество опасно, и держится подальше от оголенных проводов. Но знает ли средний домовладелец, что его осветительный прибор может находиться под напряжением? Возможно нет. Например, предположим, что незаземленный проводник выходит за пределы проволочной гайки и касается корпуса. Внезапно у нас возникла опасная ситуация. Это иллюстрирует, почему Кодекс различает квалифицированных и неквалифицированных лиц, и почему в Кодексе есть много мест, доступность которых для неквалифицированных лиц имеет существенное значение.

Напоминаем, что давайте рассмотрим определение «квалифицированное лицо» из статьи 100 NEC (Национальный электротехнический кодекс):

Квалифицированное лицо . Тот, кто обладает навыками и знаниями, связанными с конструкцией и эксплуатацией электрического оборудования и установок, и прошел обучение технике безопасности, чтобы распознавать и избегать связанных с этим опасностей.

Хотя понятие «неквалифицированное лицо» конкретно не определено в Кодексе, очевидно, что лицо, не имеющее таких знаний и навыков, будет считаться неквалифицированным лицом.

Раздел 410.42, Светильники с открытыми токопроводящими частями , является одним из примеров того, как издание Code 2020 года более четко устраняет это различие. Этот раздел был переписан, чтобы пояснить, что требования к заземлению различны, когда светильники с открытыми токопроводящими или металлическими частями доступны для неквалифицированных лиц. Так как же решается это условие?

Сначала сравним новую и устаревшую версии раздела 410.42:

2017 NEC:

Открытые металлические части должны быть соединены с заземляющим проводником оборудования или изолированы от заземляющего проводника оборудования и других токопроводящих поверхностей. или быть недоступным для неквалифицированного персонала. Соединительные провода лампы, монтажные винты, зажимы и декоративные полосы на стекле на расстоянии не менее 38 мм (1 1/2 дюйма) от клемм лампы не требуют заземления.

2020 NEC:

Открытые токопроводящие части, доступные для неквалифицированных лиц все токоведущие части должны быть отделены от заземления или быть отделены от других токоведущих поверхностей с помощью заземления или заземления. система двойной изоляции.

Открытые проводящие части, доступные для неквалифицированного персонала, должны быть соединены с заземляющим проводом оборудования или отделены от всех токоведущих частей и других проводящих поверхностей системой двойной изоляции (NEC 2020).

Теперь давайте суммируем существенные изменения в Разделе 410.42. Раздел 410.42 был доработан и переписан для 2020 года. Большая часть формулировок была пересмотрена, что привело к более четкому пониманию того, как применять эти требования в реальных условиях.

• Весь раздел подпадает под условие доступное для неквалифицированных лиц . (Ранее применялось как исключение из требования по присоединению к заземляющему проводнику оборудования: « или быть недоступным для неквалифицированного персонала ».) Переписанный текст поясняет, как применять требования в разделе.
• Новый язык Кодекса теперь гласит: «не требует подключения к заземляющему проводнику оборудования». Отсюда понятно, что отдельного подключения к каким-то другим заземляющим средствам не требуется.
• Еще одним важным изменением является требование, касающееся открытых проводящих частей светильника. Это было значительно усилено. В Кодексе 2020 года alistedСистема двойной изоляции необходима для того, чтобы светильник не подключался к заземляющему проводнику оборудования. В Кодексе 2017 г. требовалось, чтобы светильник был изолирован от заземлителя оборудования и других токопроводящих поверхностей.
• Переносные светильники с поляризованными вилками не требуется подключать к заземляющему проводнику оборудования. Это не было специально рассмотрено в предыдущих выпусках NEC. Это согласуется с другими разделами, имеющими аналогичные требования. Например, многие электроинструменты, которые мы используем, имеют двойную изоляцию и не имеют средства заземления в составе вилки.
• Небольшие изолированные детали, такие как монтажные винты, зажимы и декоративные полосы на стекле, расположенные на расстоянии не менее 38 мм (1 1/2 дюйма) от клемм лампы, не требуют подключения к заземляющему проводнику оборудования.

Эти изменения более точно разъясняют цель и условия требований Кодекса, оставляя меньше «серой зоны» для AHJ и специалистов электротехнической промышленности.

Раздел 410.42 был доработан и переписан для 2020 года. Большая часть формулировок была пересмотрена, что привело к более четкому пониманию того, как применять эти требования в реальных условиях.

Все это соответствует цели Кодекса, которая заключается в практической защите людей и имущества от опасностей, связанных с использованием электричества.

Правила NEC для электрических знаков и контурного освещения

Статья 600 касается установки проводников, оборудования и полевой проводки для электрических знаков и контурного освещения, включая неоновые трубки для знаков, декоративные элементы, каркасные трубки или художественные формы [600.1]. Эти системы могут включать в себя множество типов ламп, таких как светодиодные, газоразрядные и люминесцентные.

Статья 100 определяет электрический знак как «стационарное, стационарное или переносное автономное оборудование для использования с электрическим освещением со словами или символами, предназначенными для передачи информации или привлечения внимания».

Габаритное освещение — это расположение ламп накаливания или электроразрядных ламп или других источников света с электрическим приводом для выделения или привлечения внимания к определенным особенностям, таким как форма здания или украшение окна [ст. 100].

Списки и маркировка

Все электрические знаки, знаки секций и контурное освещение должны быть перечислены, и они должны быть установлены в соответствии с инструкциями по составлению списка [600.3]. Два типа освещения освобождаются от требования о включении в список, если они устанавливаются на месте:

• Каркасная трубка.

• Габаритное освещение, если проводка выполнена в соответствии с главой 3.

Знаки и системы контурного освещения должны иметь постоянную и прочную маркировку с указанием названия производителя, товарного знака или других средств идентификации [600.4(A)].

Эти маркировки не обязательно должны быть видны после установки, но они должны быть видны во время обслуживания [600. 4(C)]. При установке во влажном месте маркировка должна быть защищена от атмосферных воздействий [600.4(D)]. Продукция, не соответствующая требованиям маркировки, возможно, является контрафактной. Не устанавливайте их!

ответвления

Обеспечьте вывеску на входе каждого жилого помещения в коммерческом здании или жилом помещении, доступном для пешеходов. Обеспечьте каждую розетку отдельной ответвленной цепью номиналом не менее 20 А [600,5 (А)] ( Рис. 1 ).

Рис. 1. Каждое коммерческое здание или помещение, доступное для пешеходов, должно иметь по крайней мере одну розетку для вывески, питаемую ответвленной сетью с номиналом не менее 20А.

Цепи ответвления, которые питают знаки, являются непрерывными нагрузками [600,5(B)], поэтому при расчете нагрузки применяйте правило 125%.

Ответвительные цепи, питающие неоновые трубки, должны быть рассчитаны на ток не более 30 А. Прочие знаки и системы контурного освещения не должны иметь номинальный ток более 20 А [600,5(B)].

Проводка для знака должна заканчиваться на знаке или контурном осветительном корпусе, коробке или корпусе кабелепровода. Столбы, используемые для поддержки знаков, могут содержать проводники цепи, если установка соответствует требованиям 410.30(B) [600.5(C)].

Разъединяет

Каждая цепь для знака, системы контурного освещения или каркасной трубы должна управляться внешним переключателем или автоматическим выключателем, который размыкает все незаземленные проводники [600.6]. Если цепь представляет собой многопроводную ответвленную цепь, выключатель или автоматический выключатель должен размыкать все незаземленные проводники одновременно. Средства отключения должны находиться в пределах видимости знака или системы контурного освещения [600.6(A)(1)]. Искусство. 100 определение «В пределах видимости» означает: «видимый и удаленный не более чем на 50 футов от другого».

Если какая-либо часть знака или контурного освещения не находится в зоне отключения, но может быть запитана, вы должны убедиться, что отключение может быть заблокировано в разомкнутом положении. Возможность блокировки или добавления блокировки к разъединителю должна быть на выключателе или автоматическом выключателе. Он должен оставаться на месте независимо от того, установлен замок или нет.

Что делать, если знаки или системы контурного освещения управляются внешними контроллерами? Затем установите разъединитель в пределах видимости контроллера [600.6(A)(2)] или в одном корпусе с ним и убедитесь, что разъединитель способен:

• Отключение вывески или контурного освещения и контроллера от всех незаземленных проводников питания.

• Быть заблокированным в открытом положении. На выключателе или автоматическом выключателе должна быть предусмотрена возможность блокировки или добавления блокировки к разъединителю. Он должен оставаться на месте независимо от того, установлен замок или нет ( рис. 2 ).

Рис. 2. Положения для блокировки разъединителя должны оставаться на месте при блокировке или разблокировке.

Заземление и соединение

Прикрепите металлические части знаков и систем контурного освещения к заземляющему проводу трансформатора или силового оборудования ответвленной цепи или фидера, питающего систему знаков или контурного освещения [600. 7(B)(1)]. Обратите внимание, что удаленные металлические части знаков секций или системы контурного освещения, питаемые от удаленного источника питания класса 2, не требуется подключать к заземляющему проводнику оборудования [600.7(B)(1) Ex].

Используйте заземляющий провод оборудования, признанный в 250.118 [600.7(A)(1)]. Проводник заземления оборудования должен иметь размер в соответствии с 250.122, исходя из номинала устройства перегрузки по току, защищающего проводники, питающие знак [600.7(A)(2)].

Соединительные проводники должны быть медными и иметь сечение не меньше 14 AWG [600.7(B)(7)(1)]. Соединения с заземляющим проводом оборудования и заземляющие соединения должны быть выполнены в соответствии с 250.8 [600.7(B)(2)]. Если вы устанавливаете соединительные проводники вне знака или кабельного канала, защитите их от физического повреждения [600.7(B)(7)(2)].
Заземление не должно использоваться в качестве «эффективного пути тока замыкания на землю», требуемого 250. 4(A)(4) и 250.4(A)(5). Это связано с тем, что контактное сопротивление заземляющего электрода к земле велико, и очень небольшой ток замыкания на землю возвращается к источнику электропитания через землю. В результате устройство максимального тока цепи не размыкается и не устраняет замыкание на землю; поэтому металлические детали останутся под опасным напряжением ( Рис. 3 ).

Рис. 3. Заземление не должно использоваться в качестве эффективного пути тока замыкания на землю, требуемого 250.4(A)(4).

Местонахождение

Если не предусмотрена механическая защита от физического повреждения, знак или система контурного освещения должны находиться не менее чем в 14 футах над зонами, доступными для транспортных средств [600.9(A)]. Раздел 225.18 требует минимального зазора 18 футов над воздушными проводами над общественными улицами, переулками, дорогами, стоянками, на которых ездят грузовики, и подъездными путями к нежилым помещениям. Это может быть важным соображением, если знак питается от воздушных проводов.

Установите знаки и очертите системы освещения, чтобы соседние горючие материалы не подвергались воздействию температур, превышающих 194 ° F. Лампа накаливания или газоразрядная лампа или патрон должны находиться на расстоянии не менее 2 дюймов от дерева или других горючих материалов [600.9(C)].

Знаки и системы контурного освещения, устанавливаемые во влажных местах, должны быть защищены от атмосферных воздействий и иметь дренажные отверстия [600.9(D)].

Переносные или мобильные знаки

Переносные или мобильные знаки должны иметь соответствующую опору и легко перемещаться без использования инструментов. Каждый переносной или мобильный знак должен иметь заглушку для крепления [600.10(A) и (B)].

При установке переносного или мобильного знака в сухом месте длина шнура может достигать 15 футов [600.10(D)]. Это помогает избежать использования удлинителей. При установке переносных или мобильных знаков во влажных или влажных местах [600.10((C)(1) и (2)]:

• Шнуры должны быть для тяжелых условий эксплуатации или для тяжелых условий эксплуатации с заземляющим проводником оборудования.

• Знаки должны иметь установленную на заводе защиту GFCI.

Балласты, трансформаторы и блоки питания

Балласты, трансформаторы и электронные блоки питания должны быть доступны и надежно закреплены [600.21(A)]. Вторичные проводники должны быть как можно короче. Обеспечьте рабочее пространство высотой не менее 3 футов, шириной 3 фута и глубиной 3 фута для каждого балласта, трансформатора и электронного источника питания, если они не установлены на вывеске.

Балласты, трансформаторы и электронные блоки питания разрешается устанавливать на чердаках и потолочных перекрытиях при наличии входной двери и прохода высотой не менее 3 футов и шириной 22½ дюйма с подходящей постоянной дорожкой шириной не менее 1 фута до точки вход для каждого компонента. По крайней мере, одна осветительная розетка должна быть установлена ​​в обычной точке входа в эти помещения, и эта осветительная розетка должна иметь выключатель или управляться выключателем в точке входа. Установите розетку освещения на оборудовании, требующем обслуживания, или рядом с ним [600. 21(E)].

Балласты, трансформаторы и электронные источники питания допускается устанавливать над подвесным потолком при условии надежного крепления корпусов. Не используйте сетку подвесного потолка в качестве опоры. Балласты, трансформаторы и электронные источники питания, установленные над подвесным потолком, не допускается подключать к проводке ответвленной цепи гибким шнуром, поскольку гибкий шнур не разрешается прокладывать через или над подвесным потолком [400.8(2) ) и (5)] ( Рис. 4 ).

Рис. 4. Балласты, трансформаторы и электронные блоки питания для вывесок могут быть расположены над подвесным потолком, но оборудование не может быть соединено гибкими шнурами.

Мощность класса 2

Чтобы установить блоки питания и источники питания класса 2 в электрические знаки и контурное освещение, они должны быть внесены в список для использования с электрическими знаками и системами контурного освещения или быть компонентом перечисленных знаков [600. 24(A)]. Допустимая нагрузка указанного кабеля класса 2 не должна быть меньше нагрузки. Кабель должен быть не менее 22 AWG. Кабель класса 2 во влажном месте должен быть идентифицирован для местоположения [600.33(A)].

Убедитесь, что вы устанавливаете и поддерживаете кабель, чтобы он был защищен от физического повреждения в соответствии с 300.4. При прокладке кабелей через или параллельно элементам каркаса или полосам обшивки защитите их там, где они могут быть пробиты гвоздями или шурупами, укладывая проводку так, чтобы она находилась на расстоянии не менее 1¼ дюйма от ближайшего края элемента каркаса или полосы обшивки. . Если это невозможно, защитите их стальной пластиной толщиной 1⁄16 дюйма или эквивалентом [600.33(D)].

Выполняйте любые сращивания в указанной розетке и используйте перечисленные изолирующие устройства для сращивания. Коробка должна быть доступна после установки [600.33(B)(2)].

Знаки везде

Одна из первых вещей, которую вы замечаете, входя в торговый центр, это то, что у каждого магазина есть вывеска. Для этого есть несколько причин, в том числе тот факт, что каждое коммерческое помещение нуждается в форме идентификации, и стандартным методом является электрический знак. Раздел 600.5 NEC требует наличия вывески для входа в каждое помещение арендатора, доступного для пешеходов.

Внимательно прочитайте и примените требования ст. 600, и вы обнаружите, что установка проводников, оборудования и полевой проводки для электрических знаков и контурного освещения, включая неоновые трубки для знаков и каркасные трубки, выполняется легко.

Проверка заземления и соединения в жилых плавательных бассейнах

Ник Громико, CMI® и Кэти Макбрайд
Стандарты практики, инспектор не обязан инспектировать плавательные бассейны или спа. Однако изучение основных компонентов и функций жилых бассейнов, особенно стационарных заглубленных бассейнов, поможет инспекторам распознать дефекты в их состоянии и установке. Одним из важных аспектов электробезопасности является надлежащее заземление и соединение электрического и металлического оборудования плавательных бассейнов и спа-салонов.


Безопасность превыше всего

Важно
помните, что вода и электричество несовместимы. Домашние инспекторы должны консультировать
домовладельцам консультироваться или нанимать электрика вместо того, чтобы делать какие-либо электрические
работать сами. Всегда действуйте с осторожностью и используйте средства индивидуальной защиты.
оборудование. Будьте внимательны к своему окружению при выполнении осмотра,
особенно когда есть электрические компоненты и вода в непосредственной близости
близости друг к другу.

Никогда не хватайтесь за провода или
компоненты, не отключая их от источника питания. Носить
обувь на резиновой подошве и резиновые перчатки. Не стойте в воде при работе с или
осмотр электрооборудования. Обязательно идентифицируйте все цепи, которые относятся к
оборудование для бассейнов. При осмотре бассейна или спа проверьте наличие незавершенных или некачественных
качество изготовления, особенно электрических компонентов, проводки и
монтаж.

При проведении
только визуальный осмотр, придерживайтесь только глаз, а не рук. Не
открыть все, что не требуется открывать, особенно электрические
компоненты, коробки и панели.

Проверить провод заземления
соединения, незакрепленные провода и кабелепроводы, а также утечки воды. Помните, что вода
эффективным проводником электричества. Если есть проблема с электричеством
оборудование для бассейна, может произойти сбой и зарядить весь бассейн или спа,
делает его смертельно опасным.

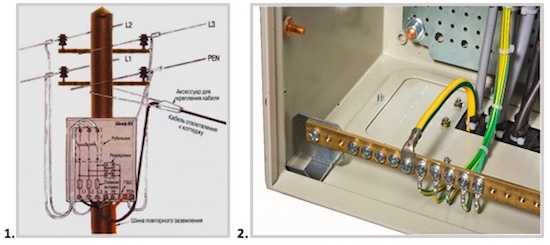

Заземление

Электрические
оборудование для бассейнов должно быть заземлено и подключено электропроводными методами
в соответствии с NFPA 70 National Electric Code® (NEC®).

Следующее должно
быть заземленным:

• все электрооборудование, связанное с системой циркуляции;
• все электрооборудование, расположенное в пределах 5 футов от внутренней стены бассейна;
• все сквозные осветительные приборы и подводные светильники;
• щиты, подающие электроэнергию на оборудование, связанное с бассейном;
• GFCI:
• корпуса трансформаторов и блоков питания;
• распределительные коробки; и
• двигатели для бассейнов.

Клеммы заземления и соединения должны быть
идентифицированы как используемые для влажной и коррозионной среды. Заземление и
соединительные соединения должны быть изготовлены из меди, медного сплава или нержавеющей стали.
Они также должны быть перечислены для прямого захоронения.

Светильники и
Сопутствующее оборудование также должно быть заземлено. Все осветительные приборы и
светильники должны быть подключены к изолированному медному заземлению
проводник не меньше 12 AWG. Где находится неметаллический трубопровод
установлен, может потребоваться установка изолированной медной перемычки 8 AWG.
требуется в трубопроводе. Светильники с мокрой нишей, питаемые гибким шнуром, должны
заземлите все открытые нетоковедущие металлические части.

Заземляющий проводник должен быть проложен с питающими проводами между
клемма заземления щита оборудования бассейна и клемма заземления
соответствующего сервисного оборудования.

Склеивание
Склеивание требуется
получить все металлические части электрооборудования и неэлектрического металла
частей конструкции бассейна/бассейна для достижения одинакового электрического потенциала. Склеивание
металлических частей электрооборудования образует низкоимпедансный путь для повреждения
ток обратно в цепь источника, чтобы отключить устройство перегрузки по току. За
Для заземления оборудования необходимо использовать отдельный изолированный медный заземляющий проводник.
пройдите к клемме заземления оборудования на главной сервисной панели. Листовой металл
нельзя использовать винты для соединения соединительных проводников.

Следующие детали
бассейнов, спа и гидромассажных ванн должны быть соединены проводниками не менее
8 AWG или с использованием жесткого металлического трубопровода, в том числе:

• токопроводящие оболочки бассейнов, в том числе из литого бетона, набрызг-бетона и бетонных блоков с окрашенными или оштукатуренными покрытиями;
• сталь конструкционная арматурная;
• сетка из медных проводников;
• поверхности по периметру, выступающие на 3 фута по горизонтали за пределы внутренних стен бассейна, спа-центра или гидромассажной ванны. Поверхность по периметру, которая простирается менее чем на 3 фута и отделена от бассейна барьером, требует эквипотенциального соединения со стороны бассейна барьера. Необходимо предусмотреть приклеивание к поверхностям по периметру и прикрепить к бассейну, гидромассажной ванне и армирующей стальной или медной проводящей сетке как минимум в четырех точках вокруг бассейна, гидромассажной ванны или гидромассажной ванны. Есть некоторые исключения;
• металлические компоненты;
• подводное освещение;
• металлическая фурнитура;
• электрооборудование; и
• все фиксированные металлические детали.

Склеивание присоединяется
металлические части для формирования электропроводящего пути, который приведет к
электрическая непрерывность между компонентами, чтобы гарантировать, что электрическая
потенциал везде одинаков. Это называется эквипотенциальным
склеивание. Поддержание электрического потенциала на одном уровне снижает опасность
создаваемые блуждающими токами в бассейне или в земле вокруг бассейна.
Соединение (или склеивание) всего металлического в бассейне и вокруг него поможет
устранить градиенты напряжения (или различия в электрическом потенциале) от одного
части бассейна в другую, а из металлического оборудования в бассейн
вода.

Ниже приводится
общий перечень элементов, требующих эквипотенциального соединения:

• все металлические части бассейна и спа;
• арматура металлическая для бассейнов, СПА, ограждений, оболочек, каркасов и т.п.;
• корпуса и кронштейны крепления безнишевых светильников;
• цельнометаллическая фурнитура;
• металлические части оборудования;
• электрические устройства и средства управления;
• металлические кабели и кабельные каналы, металлические трубопроводы и все металлические детали; и
• Водонагреватели номиналом более 50 ампер.


Соединительный проводник должен быть не менее 8 AWG
или более крупная твердая медь.

Склеиваемые детали

Все металлические детали
конструкции бассейна, включая арматурный металл, должны быть скреплены между собой
с использованием одножильных медных проводников (изолированных, покрытых или неизолированных) и не менее 8 AWG,
или с жестким металлическим каналом из латуни или другого коррозионностойкого металла.
Соединения склеиваемых частей должны выполняться в соответствии с NEC® (см.
к статье 250.8).

Все подводные металлоформованные осветительные корпуса должны быть склеены, а также вся металлическая арматура внутри или
примыкают к конструкции бассейна. Металлические части электрооборудования, относящиеся к
система циркуляции воды – включая насосы, моторы, металлические части бассейна
крышки и сопутствующее оборудование – должны быть приклеены. Все неподвижные металлические части должны быть склеены,
включая кабели и кабельные каналы в металлической оболочке, металлические трубы, металлические навесы, металлические
заборы, металлические двери и металлические оконные рамы.

Корпуса бассейнов

Приклеивание к
требуется токопроводящая оболочка бассейна. Наливной бетон, набрызг-бетон и
бетонный блок с покрытиями следует считать проводящими материалами.

Неинкапсулированный
конструкционная арматурная сталь должна быть соединена стяжной проволокой. Инкапсулированный
конструкционная арматурная сталь должна быть установлена ​​с медным 12×12-дюймовым
проводниковая сетка. Решетка должна быть изготовлена ​​из твердого материала не менее 8 AWG.
медные жилы, соединенные друг с другом во всех точках пересечения, и сетка
должны соответствовать форме бассейна, а также быть закреплены внутри или под бассейном.
более 6 дюймов от внешнего контура корпуса бассейна.

Поверхности периметра

Периметр
поверхность, которая считается склеенной, представляет собой площадь, простирающуюся на 3 фута
горизонтально за внутренними стенами бассейна и включает в себя грунтовые
поверхностей и других видов мощения. Приклеивание к периметру
поверхности могут быть прикреплены к арматурной сетке из стальных или медных проводников бассейна
минимум в 4 точках, расположенных по периметру бассейна.

Сводка

электрооборудование плавательных бассейнов должно быть заземлено и подключено
способы подключения в соответствии с NFPA 70 National Electric Code®.
