Лафетные стволы пожарные: виды и ТТХ

Стволы лафетные – это стволы предназначенные для формирования сплошной или сплошной и распыленной с изменяемым углом факела струй воды, а так же струй воздушно-механической пены низкой кратности.

Не многие понимают разницу между лафетным стволом, и простыми ручными стволами пожарных. Когда необходимо введение сил и средств по тушению пожара с применением больших расходов воды, при этом еще и точечно, применяются в подразделениях чаще всего данный вид пожарно-технического оборудования.

Рассмотрим основные модификации.

Классификация

Пожарные лафетные стволы комбинированные делятся на 3 основные группы.

В зависимости от типа транспортировки:

  • Переносные (П) – переносятся вручную.
  • Возимые – монтируемые на прицепе (В).
  • Стационарные (С) – монтируемые на пожарном автомобиле.

Лафетные стволы от типа транспортировки

В зависимости от функциональных возможностей:

  • универсальные (У);
  • перекрывные.

В зависимости от вида управления:

  • ручного управления;
  • дистанционного управления (Д).

Классификация лафетных стволов

Виды

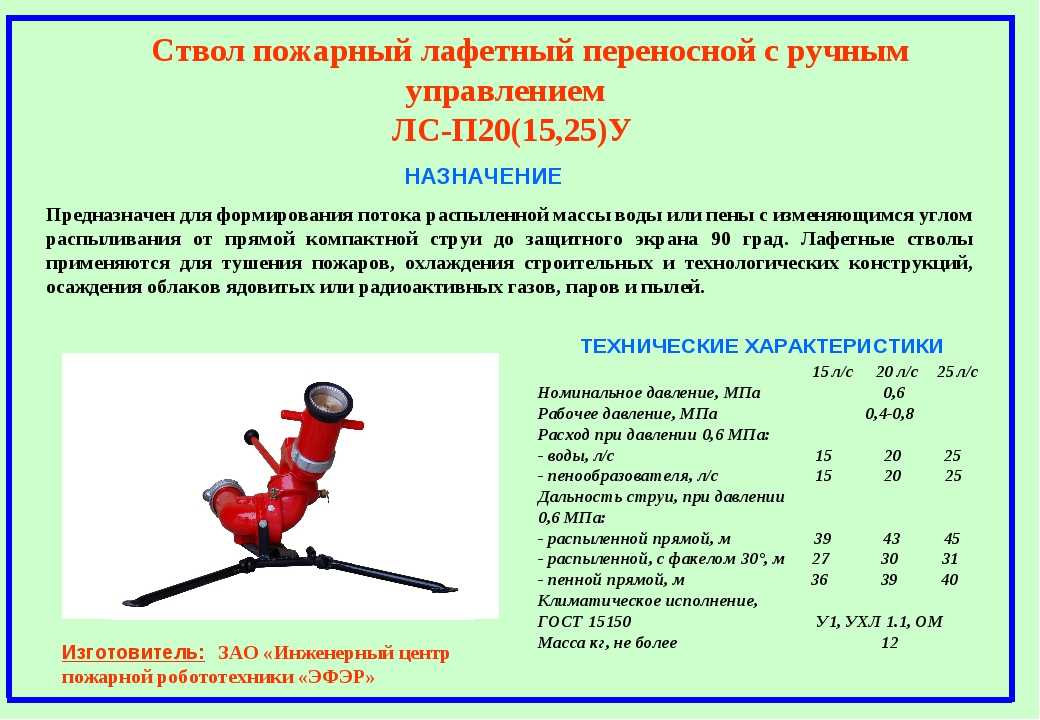

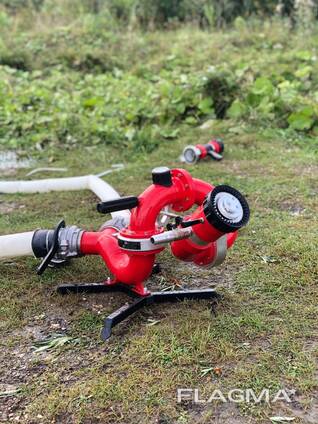

Переносные

Виды переносных лафетных стволов

Переносные лафетные стволы отличаются своей мобильностью, и возможностью подачи огнетушащих веществ там, где не проедет специализированная техника. Еще во времена СССР самой популярной моделью был ПЛС-П20, которые до сих пор используются пожарными нашей страны, прогресс меняется, и скоро мы уже не увидим применение его на пожаре.

Современные переносные лафетные стволы пожарные имеют такие модификации как: Лафетный ствол ЛС-П20Узэ. Обозначение букв, аналогично примеру, который написан ниже (см. «Стационарные лафетные стволы»), но с одним уточнением. В данном случае буква «П» обозначает переносной.

Устройства данного типа включают в себя:

  • корпус ствола;
  • патрубки напора;
  • приемный корпус с полугайкой;
  • фиксатор;
  • рукоятки для управления механизмом;
  • платформу (основание).

Плюсы:

  • мобилен;
  • небольшой вес;
  • проще в обслуживании.

Минусы:

  • время подачи, развертывание и установка ствола;
  • выбор площадки для установки;
  • при высоком давлении возможна не устойчивость.

Несмотря на некоторые минусы, большинство пожарных отдает данному виду пожарно-технического вооружения больше предпочтений, чем стационарному лафетные стволы, так как возможности по подаче огнетушащих веществ более эффективны.

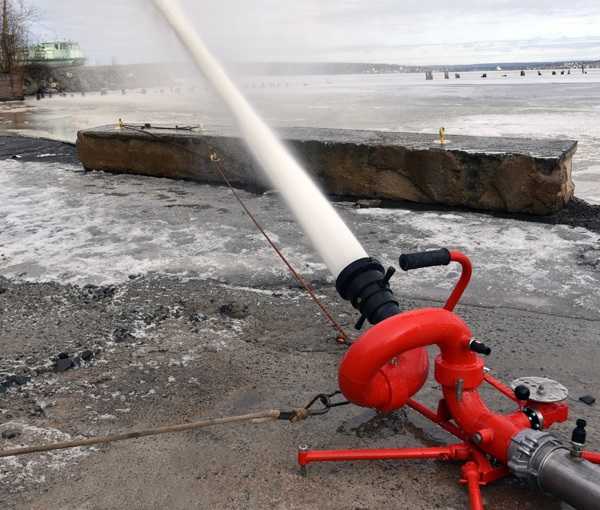

ПЛС-20П

Переносной лафетный ствол ПЛСП-П20 состоит из корпуса (1), напорных патрубков (3), приемного корпуса (5), рукоятки управления (6).

В приемном корпусе имеется обратный шарнирный клапан, который позволяет присоединять и заменять рукавные линии к напорному патрубку без прекращения работы ствола.

Внутри корпуса (1) трубы ствола установлен четырехлопастной успокоитель.

Для подачи ВМП для формирования водяной струи насадок на корпусе заменяют на насадок для формирования пены средней кратности (2).

При смене водяного насадка меняется расход лафетных пожарных стволов.

Ствол лафетный ПЛС-20П

Монитор лафетный МЛ-П20

Предназначен для формирования и направления прямой компактной или распыленной струи воды или раствора смачивателя.

Мониторы имеют бесступенчатую регулировку угла факела распыла от прямой компактной струи до защитной завесы в 1200, которая осуществляется путем поворота штурвала насадка.

  • Расход воды не менее 20 л/с.
  • Дальность водяной струи не менее 70м.

МЛ-П20 монитор лафетный

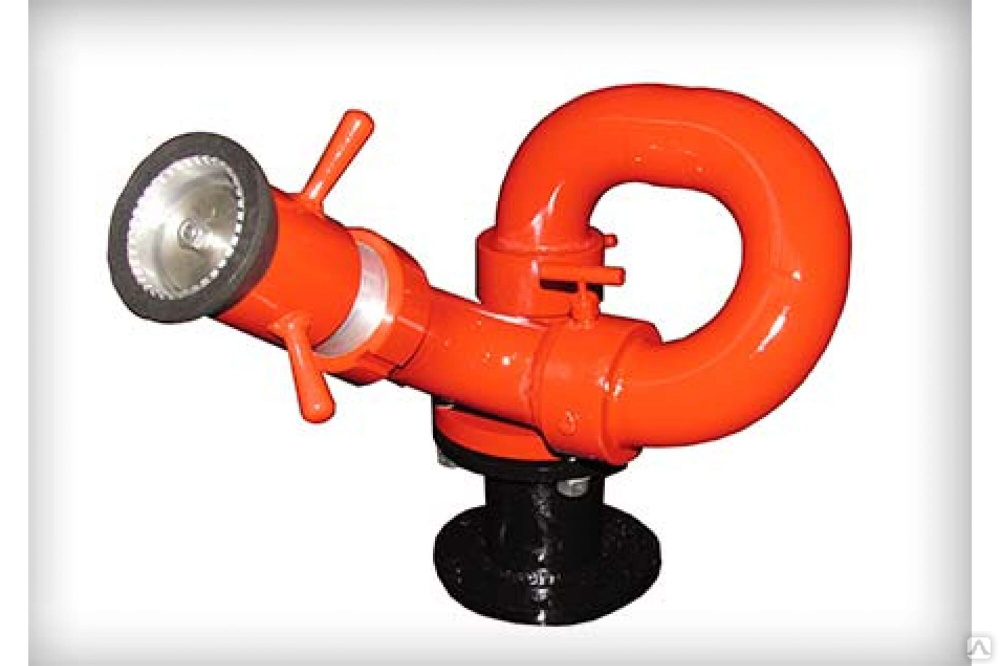

Стационарные

Виды стационарных лафетных стволов

Из названия, сразу же становится понятно, что оборудование закрепляется на платформе, либо на крыше пожарного автомобиля. Подача воды или водопенного раствора через устройство осуществляется с помощью ручного управления оператором. Модификации предусматривают возможность разделения струи на сплошную и распыленную, или комбинированный способ подачи средств тушения. Есть модели, которые способны создавать водяную завесу для ствольщика.

Современные универсальные лафетные стволы имеют более компактную конструкцию с системой подачи распыленной струи огнетушащего вещества. Конструкция изогнутых полых тел вращения позволяет свободно манипулировать направлением потока с расходом от 20 до 150 л/с при давлении до 1,6 МПа (150 л/с – водоснабжение целого района города).

Разберем подробнее… Обратим внимание на внешний вид данных стволов, такая зигзагообразная форма позволяет исключить (предотвратить) эффект «реактивной тяги».

Этот эффект возникает, когда поток воды выходит из ствола на прямую, поэтому существует такое понятие для стволов с большим расходом, как подствольщик (человек, который обеспечивает устойчивость основного ствольщика).

Зигзагообразная форма стволов позволяет преломлять энергию потока от жидкости и облегчать манипуляции стволом его оператором, что очень упрощает задачу при работе.

Так как это является преимуществом, такой технологии придерживаются большинство производителей лафетных стволов.

На конце имеет насадок, с помощью которого возможно формирование как компактных, так и распыленных струи при подаче огнетушащих веществ, а так же водяных завес.

Название комбинированный и универсальный дает нам понять о возможности применения данного типа стволов не только с водой, но и при подаче пены.

Плюсы:

  • высокая интенсивность подачи огнетушащих веществ;
  • не требуется подствольщик,

Минусы:

  • не мобилен;
  • затруднителен в обслуживании.

Основные модификации отличаются только характеристиками.

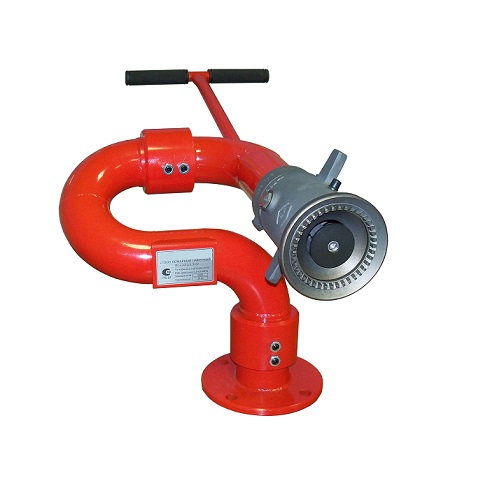

Разберем аббревиатуру на примере лафетного ствола ЛС-С20Узэ.

Буквы имеют следующее значение:

  • ЛС – ствол лафетный;
  • С – стационарный;
  • 20 – расход огнетушащего вещества, л/с;
  • У – универсальный, то есть возможность формирования разных струй подачи огнетушащего вещества;
  • зэ – возможность создавать защитный экран.

Встречаются модификации с регулировкой подачи огнетушащего вещества. Обычно это указывается производителем в названии модели, а так же расходом до 100 литров в секунду.

Конструкция
  1. Опорная конструкция.
  2. Корпус ствола.
  3. Насадок.
  4. Входной патрубок, установленный на опорной конструкции.
  5. Выходной патрубок.
  6. Шарнир.
  7. Фиксирующее устройство.
  8. Рукоятка.

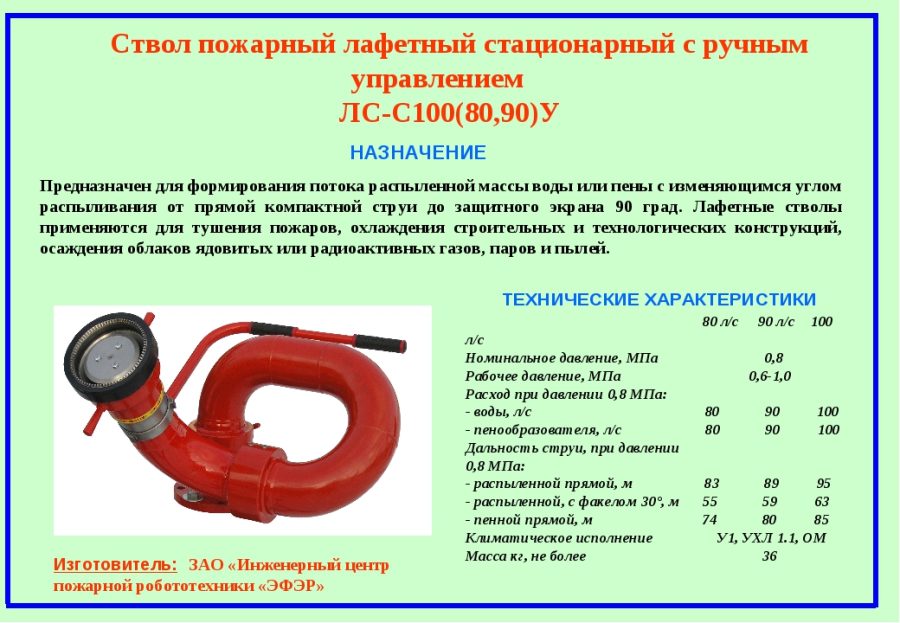

Характеристики

В таблице представлены ТТХ лафетных стволов ЛС-С20У, ЛС-С30У, ЛС-С40У, ЛС-С50У, ЛС-С60У, такие как кратность пены, расход раствора пенообразователя, дальность водяной струи (включая сплошной пенной), масса, срок службы лет.

Характеристики стационарных универсальных лафетных стволов

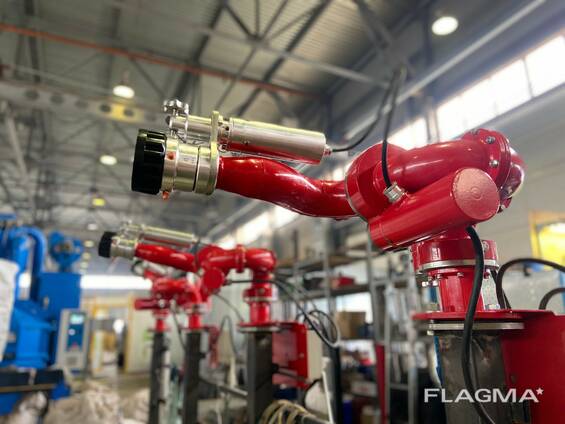

Стационарные с ДУ

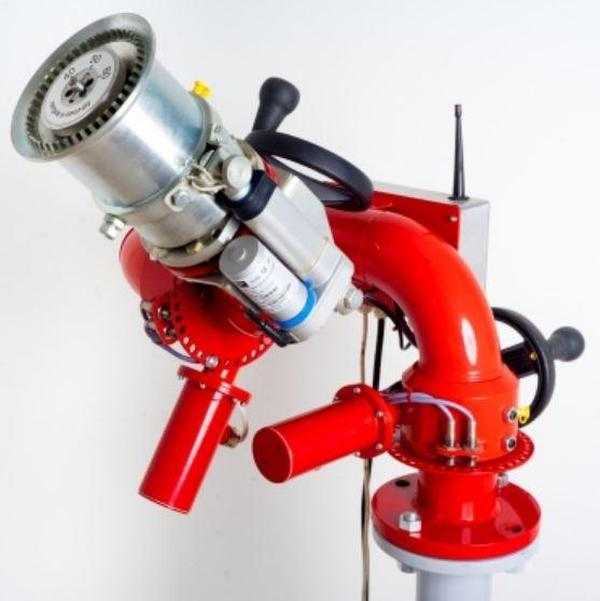

Модификации стволов с обозначением ДУ более простым языком, с дистанционным управлением на расстоянии. Данный вид пожарно-технического вооружения применяется на стратегически важных объекта, предприятиях промышленного назначения. Особенно хорошо себя зарекомендовали на пожарных судах обслуживающих нефтяные вышки, а так же нефтеперерабатывающих базах. Применение лафетного ствола с дистанционным управлением обуславливается прямой угрозой для личного состава.

Конструкция как у стационарного лафетного ствола, но с блоком управления и механизмом приводящим ствол в движение.

Процесс управления устройством очень прост. Оператор может изменять вид струи, угол наклона, расход, а так же направление самого ствола с помощью радио канала или кабельной линии, тем самым исключается воздействие опасных факторов пожара.

Основные модели представленные на рынке имеют обозначение: ЛСД-С20У (расход воды от 20 до 60 литров в секунду).

Плюсы:

  • защита личного состава от ОФП;
  • высокая интенсивность подачи огнетушащих веществ;
  • не требуется подствольщик.

Минусы:

  • цена;
  • затруднителен в обслуживании;
  • не мобилен.

Роботизированные

Другими словами, роботизированная установка пожаротушения – предназначение аналогично лафетным стволам с дистанционным управлением (ДУ). В мире все больше предпочтений отдается именно такому современному оборудованию. Как ранее было сказано, данный вид пожарно-технического вооружения просто необходим при тушении пожаров с большим риском для личного состава подразделений.

Удаленный контроль и мониторинг обстановки, вот основные преимущества перед стандартными лафетными стволами. Стоит отметить, что рынок оборудования каждый код меняется и появляются все более совершенные модели, оборудованные видео камерами, тепловыми, инфракрасными датчиками и другими новшествами. Многие модели представленные продаже имеют защиту от взрыва, не говоря про пыле и влагозащищенность.

Основная задача применения: локализация и ликвидация пожара в тех размерах, которые он принимал до ввода средств тушения. Специализированное программное обеспечение, с помощью которого производят настройку оборудования позволяет определять необходимые параметры в каждом случае по тушению.

Как и у младших собратьев, для тушения применяется вода и пена. Способен производить тушение как автоматическом так и ручном режиме до 15000 м2, в зависимости от интенсивности подачи огнетушащего вещества, согласно командам заданным оператором. Конструкция такого ствола регулируется установленными стандартами согласно ГОСтов.

Применяется на объектах:

  • складов;
  • химической и нефтяной промышленности;
  • в морских портах;
  • на других критически важных объектах.

Плюсы:

  • защита личного состава от ОФП;
  • высокая эффективность;
  • высокая интенсивность подачи огнетушаших веществ;
  • не требуется подствольщик;
  • широкий спектр применения.

Минусы:

  • цена;
  • затруднителен в обслуживании.
ПР-ЛСД-С40У-ИК-ТВ

Робот пожарный на базе лафетных стволов стационарный, водопенный, универсальный, с программным (дистанционным) управлением, с устройством обнаружения загорания, с телекамерой предназначен для формирования потока распыленной массы огнетушащего вещества «JF» с изменяющимся углом распыливания от прямой кумулятивной струи до защитного экрана (90°)

JF (JET FOG (эффект летящего тумана)) – происходит очень сильное распыление потока огнетушащего вещества (кумулятивной струи). При тушении пожара, чем больше по площади идет взаимодействие огнетушащего вещества, тем эффективнее происходит его тушение.

Роботизированный лафетный ствол и характеристики

Расшифровка маркировки:

  • ПР – пожарный робот;
  • ЛСД – лафетный ствол с дистанционным управлением;
  • С40У – стационарный с расходом 40 л/c универсальный;
  • ИК – с инфракрасным датчиком обнаружения очага горения;
  • ТВ – оснащенный ТВ-камерой.

Особенности стволов, что они управляются дистанционно и в основном применяются на особо пожароопасных объектах, для исключения вероятности угрозы жизни оператора.

Дополнительный материал

Источники:

  • Федеральный закон РФ № 123-ФЗ от 07.08.2008 «Технический регламент о требованиях пожарной безопасности».
  • ГОСТ Р 51115-1997 «Техника пожарная. Стволы пожарные лафетные комбинированные. Общие технические требования. Методы испытаний».
  • Справочник руководителя тушения пожара. Тактические возможности пожарных подразделений. Теребнев В.В. –М.: 2004.
  • Youtube канал: Пожарная техника.

Лафетный ствол | Обзорная статья


Лафетный ствол пожарный – это важная разновидность оборудования, которая предназначается для тушения пожаров. Специальное устройство, формирующее мощную струю воды либо пены низкой кратности, которое направляется оператором в очаг пожара.


Устаревшим названием является термин «брандспойт». Главной особенностью пожарного лафетного ствола, отличающей его от ручного, является станковая основа. Именно на нее крепится ствол, в который под большим давлением подается вода. Человек удержать в руке современные брандспойты просто не в состоянии.


Пожарные лафетные стволы не следует путать с устройствами, подающими струю пены средней и большой кратности, называемых пеногенераторами.

Виды лафетных стволов


Ствол лафетный пожарный – это стационарное устройство, предназначенное для многократного использования, может размещаться в помещении или вне его. Обеспечивает подачу воды на значительные площади. Кроме непосредственно тушения огня, они могут использоваться при техногенных авариях для осаждения облаков газов, охлаждения резервуаров, строительных конструкций и т.д.


Конструктивно выделяют на следующие виды лафетных стволов:

  • Стационарные стволы. Их монтируют на специальных площадках или вышках.

  • Перевозимые – монтируются на прицепах.

  • Переносные – их можно транспортировать в специальном отсеке автомобиля пожарной охраны и оперативно развертывать силами бойцов.


Лафетный ствол может иметь ручное или механическое управление, он должен обеспечиваться подвижностью как в вертикальной, так и в горизонтальной плоскости. Максимальные углы поворота зависят от конкретной модели устройства. Материалом изготовления ЛС служат металлы – сталь или алюминий.

Ознакомиться с полным ассортиментом лафетных пожарных стволов, и сделать заказ, Вы, сможете, перейдя по ссылке в наш интернет-магазин «Пожарная безопасность»

Маркировка согласно ГОСТ


В маркировке находится буква, обозначающая разновидность конструкции лафтного ствола:

  • «С» – стационарный (может быть неподвижно закреплен прямо на пожарном автомобиле).

  • «В» – возимый, (перевозится на специальном прицепе).

  • «П» – переносимый лафетный ствол (ПЛС)


Также в маркировке присутствуют цифры, определяющие скорость расхода воды в литрах за секунду и литеры ЛС (то есть, лафетный ствол).


Дополнительные обозначения:

  • «У» – регулируемый угол факела.

  • «Д» – с дистанционным управлением.

  • «О» – открытые, не перекрываемые, с переменным расходом воды.


Например, ЛС-С20 (15)У – лафетный ствол, стационарный, с управляемым факелом.

Стационарные лафетные стволы


Рекомендуемый пожарной охраной на всех объектах вариант устройства противопожарного оборудования, максимально быстро и эффективно локализирующий и подавляющий очаг возгорания. Стационарный пожарный лафет должен быть прочно и надежно закреплен и всегда готов к работе. За исправностью и готовностью этих устройств следят специально назначенные лица, ответственные за противопожарную безопасность на объекте или предприятии.


Переносные лафетные стволы


Согласно правилам пожарной безопасности на менее опасных пожароопасных объектах разрешается использовать переносные лафетные стволы. Это позволяет добиться некоторой экономии средств, так как переносных стволов потребуется меньше для защиты сравнимой по площади территории, чем установленных стационарных устройств. Теме не менее, следует учитывать, что развертывание ПЛС отнимет несколько минут драгоценного времени, которое может стать решающим во время пожара.
