Порядок работы цилиндров 402 двигателя

Чтобы двигатель с карбюратором 402 от УАЗ нормально работал, нужно правильно выставить зажигание, а как это сделать будет рассказано в данной статье. Многие начинающие автовладельцы неправильно выставляют метки при смене ГРМ, поэтому часто в наш авто-сервис попадают движки, которым требуется капитальный ремонт. Подобного нельзя допускать, так как для владельца это, во-первых, затратно. Во-вторых, такая поломка приводит к покупке нового двигателя. Но такое случается нечасто.

История

Разрабатывался он не менее легендарным конструктором Гарри Вольдемаровичем Эвартом специально для Волги. Этот силовой агрегат должен был прийти на смену устаревшего мотора ГАЗ-21. В последующей разработке был сделано много модификаций, таких как — ЗМЗ-24Д и ЗМЗ 4021.

Еще этот мотор называют ЗМЗ 24, поскольку изначально он предполагался для установки тольку на 24-ю Волгу, но как показала практика и история, движок получил достаточно широкое распространение на другие модели автомобилей.

Мотор ЗМЗ 24Д имел улучшенные характеристики охлаждения, которые снижали расход горючего. Но, эта серия двигателей прервалась в 1972 году, поскольку ремонт силового агрегата обходился слишком дорого.

Впоследствии ВОЛГА получила всего два силовых агрегата — ЗМЗ 402 и ЗМЗ 402.1. Но, как показывает практика, использование силовых агрегатов ЗМЗ 24 и ЗМЗ 24Д дошли до нашего времени, и на некоторых автомобилях 24-й серии еще можно встретить такие моторы.

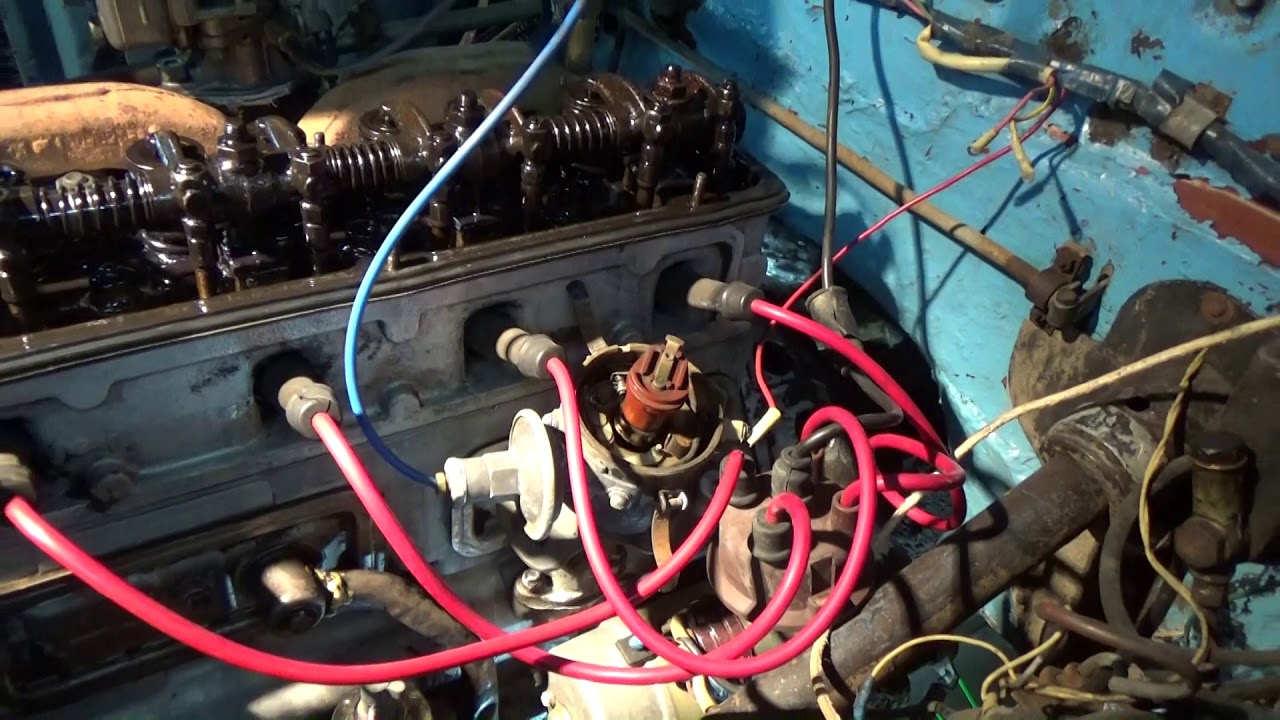

Установка трамблера с приводом

Установка трамблера с приводом производится следующим образом (все работы проводятся на работающем силовом агрегате):

1. Поворачивают распределитель против часовой стрелки.
2. Будьте готовы к тому, что обороты мотора возрастут.
3. Если автовладелец продолжит прокручивать распределитель двигателя, то силовой агрегат может перестать работать стабильно.
4. Когда обороты мотора понизятся, необходимо распределитель прокрутить по часовой стрелке.

Похожая статья Как увеличить мощность 8 клапанного двигателя ВАЗ 2114 своими руками

Чтобы протестировать правильно ли все сделано, рекомендуется резко газануть на машине или, наоборот, резко затормозить и постоять немного. При этом работа движка должна быть стабильна, и он не должен заглохнуть.

Технические характеристики и описание

Волговский мотор считался в Союзе одним из самых надежных. Несмотря на высокий расход, 402 двигатель полюбился многим автомобилистам. Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Наименование	Характеристика
Изготовитель	ЗМЗ
Модель	ЗМЗ 24, ЗМЗ 24Д
Модификации	ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип мотора	Бензиновый
Тип впрыска	Карбюратор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	300 000 км
Порядок работы цилиндров	1-2-4-3
Система зажигания	Контактная или бесконтактная

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

Разобранный трамблер для ЗМЗ

Регулировка момента зажигания двигателя ЗМЗ-402

Страница 1 из 2

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Техническая характеристика системы зажигания

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Особенности конструкции и устройство «3M3-402»

Итак, «3M3-402» – это 4-х цилиндровый восьмиклапанный карбюраторный двигатель рабочим объемом 2,445 л, развивающий мощность 100 л. с. (в модификации для работы на низкооктановом бензине – 90 лошадиных сил). Характерными особенностями конструкции являются цельноалюминиевый блок с «мокрыми» гильзами цилиндров, а также нижнее расположение распределительного вала. Мотор простой и надёжный, как автомат Калашникова.

Блок цилиндров. Головка блока цилиндров

Блок изготавливали литьём под давлением, из высокопрочного алюминиевого сплава, поры для герметизации заполняли специальными составами (смолами). Некоторые блоки моторов «3M3-4022.10» и «3M3-402.10» были отлиты кокильным литьём, а не под давлением.«Мокрые» гильзы цилиндров съёмные, зафиксированные по нижнему краю. Снизу они уплотнены медными кольцами, а сверху — прокладкой ГБЦ.

Головка блока также отливалась из алюминия; подвергалась термической обработке – закалке и старению. В неё запрессовывались сёдла клапанов из легированного чугуна и металло-керамические направляющие для их шеек. Высота головки составляет 94,4 мм (98 мм – для мотора 4021, рассчитанного под работу на 76-м (80-м) бензине). Коллекторы располагаются с правой стороны. Впускной отлит из алюминия и предусматривает монтаж2-хкамерного карбюратора. Коллектор выпускной – из чугуна, расположенный под впускным, таким образом, чтобы подогревать каналы впуска. Это положительно сказывается на качестве смесеобразования.

Головки блока цилиндров двигателей «3M3-402.10» и «3M3-4021.10» различаются по объёму камер сгорания. Увеличение степени сжатия мотора «3M3-402.10» было получено за счёт дополнительной фрезеровки нижней плоскости головки на 3,6 мм (вот поэтому высота головки двигателя «3M3-4021.10» составляет 94,4 мм, высота головки двигателя «3M3-4021.10» равняется 98 мм).

Между головкой и блоком цилиндров находится прокладка из асбестового полотна, армированного металлическим каркасом и покрытого графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии составляет 1,5 мм.

Объём камеры сгорания при поставленных на место клапанах и ввернутой свече равен 74-77 см3 для двигателя «3M3-4021.10», и 94-98 см3 для двигателя «3M3-4021.10» . Разница между объёмами камер сгорания одной головки блока не должна превышать двух см3.

Кривошипно-шатунный механизм

Коленчатый вал отлит из магниевого чугуна, с пятью опорными шейками. Подшипники скольжения («вкладыши») – стале-алюминиевые. Передний конец вала уплотнён самоподжимным сальником, задний — сальниковой набивкой. На поршнях из термоупрочнённого алюминия, с терморегулирующими стальными вставками, установлены два компрессионных кольца и одно кольцо составное маслосъёмное. Шатуны – кованые стальные, двутаврового сечения. Поршневые пальцы выполнены без фиксации, т. е. плавающими.

Геометрия по схеме «диаметр гильзы 92 мм, ход поршня 92 мм» позволяет мотору развивать отличный момент даже при небольших оборотах коленчатого вала.

Как уже было о сохранил нижневальную схему ГРМ (OHV) своего предшественника – «3M3-24Д». Распредвал располагается в блоке двигателя справа и приводится через мало шумящую текстолитовую либо пластиковую шестерёнку от коленчатого вала. На клапаны воздействие передаётся посредством толкателей и штанг, качающих коромысла, которые расположены на общей оси.

Система смазки двигателя

Система смазки двигателя «3M3-402» – комбинированная. Шейки коленчатого и распределительного валов, втулки коромысел и верхние концы штанг смазываются под давлением, а стенки цилиндров –от разбрызгивания через специальные сопла, что расположены в отливах шатунов. Масляный насос шестерёночный, с приводом от распределительного вала. Привод выполнялся в виде шестигранника. Фильтрация масла является полнопоточной. Фильтрующий элемент располагается с левой стороны от двигателя.

Система зажигания «3M3-402»

Система зажигания является бесконтактной. Распределитель зажигания не снабжён прерывателем. Вместо него в системе имеется магнитный датчик. Сигнал для катушки формируется электронным коммутатором и разносится по свечам, все тем же бегунком в крышке трамблёра. Порядок работы цилиндров: 1-2-4-3.

Регулировка системы зажигания ЗМЗ 402 — Ремонт своими руками

От правильной настройки системы зажигания напрямую зависит работа двигателя, его экономичность и надежность. В данной статье мы рассмотрим устройство и компоненты системы зажигания ЗМЗ 402, а также порядок установки угла опережения зажигания

Элементы системы зажигания

Одной из основных систем, необходимых для удачного пуска двигателя, является система зажигания. Для бензиновых двигателей принципиальная конструкция систем зажигания отличается совсем незначительно – существуют два вида: • Контактная система • Бесконтактная система

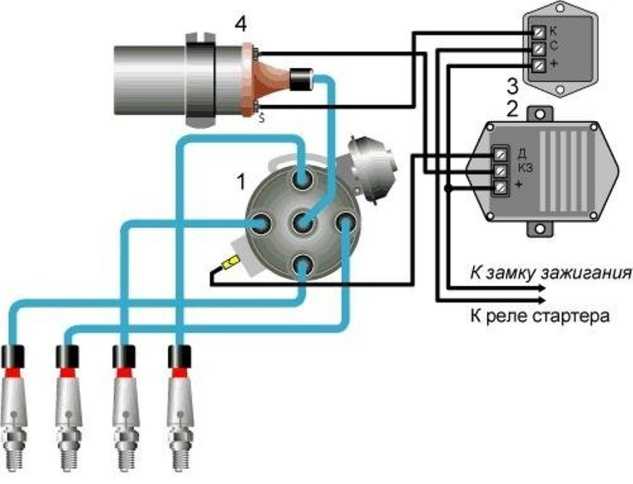

Система зажигания состоит из следующих компонентов: 1. Катушка 2. Распределитель-прерыватель искры (трамблер) 3. Коммутатор 4. Свечи зажигания 5. Замок зажигания 6. Стартер 7. Добавочное сопротивление (в отдельных случаях)

Порядок работы системы зажигания

Для ЗМЗ 402 модели этот порядок выглядит так:

1-2-4-3

Запуск мотора автомобиля производится при повороте ключа в замке зажигания – в этот момент заряд с аккумуляторной батареи поступает на стартер, который начинает вращать коленчатый вал, приводя в действие трамблер (через привод). В этот самый момент электрический ток поступает на катушку, затем через коммутатор заряд поступает на распределитель искры (трамблер), а тот в свою очередь распределяет ток через провода на свечи цилиндров.

ВАЖНО знать, что коммутатор являет собой блок из транзисторных ключей, служащий для управления токами, которые проходят через катушку индуктивности.

Раннее зажигание

Одной из наиболее часто встречающихся проблем с системой зажигания является слишком ранний угол опережения зажигания – это когда при подаче топлива в цилиндр двигателя, рабочая смесь из бензина и воздуха в камере сгорания воспламеняется гораздо раньше подхода поршня к верхней мёртвой точке. Если начальный угол опережения зажигания установлен слишком рано, тогда могут возникнуть проблемы с работой автомобиля. Чтобы избежать этого стоит обратить внимание на признаки раннего зажигания. А это:

• Двигатель не запускается с первого раза (имеет место проворачивание коленчатого вала в обратную сторону при пуске двигателя) • Неустойчивая работа мотора на холостом ходу • Детонация несгоревшего топлива (появляется стрекочущий звук, который не исчезает при увеличении оборотов) • Нагар на свечах зажигания (полностью не сгоревшее топливо оседает на свече) • Выстрелы в глушитель (топливо сгорает из-за пропуска в работе зажигания) • Черный дым из глушителя (догорает топливо не сгоревшее в камере сгорания) • Повышенный расход топлива

Позднее зажигание

На двигателях с карбюраторной системой питания, позднее зажигание являет собой воспламенение топливной смеси в тот момент, когда поршень уже достиг верхней мертвой точки или уже прошёл ее. При такой работе двигателя увеличивается расход топлива, ухудшаются мощность и приемистость. Основными признаками позднего зажигания являются: • Проблема с запуском мотора (Нужно несколько попыток) • Вялая динамика автомобиля на ходу (двигатель глохнет, когда увеличиваются обороты) • Свечи зажигания светло-серого или белого цвета • Выстрелы в карбюратор (происходит догорание топлива во впускном коллекторе) • Перегрев двигателя (догорание смеси происходит при такте расширения, что способствует перегреву мотора)

Порядок регулировки системы зажигания

Для правильной установки зажигания на двигателе ЗМЗ 402, нужно учитывать следующие факторы: • Порядок работы двигателя 1-2-4-3

• Ротор трамблера вращается против часовой стрелки • Люфт на свече зажигания должен быть не более 0,8мм • Значение сопротивления резистора на трамблере должен быть от 5 до 8кОм • Значение сопротивления на свече зажигания колеблется от 4 до 7кОм • Сопротивление обмотки статора варьируется от 0,45кОм до 0,5кОм

Сопоставление меток

Для начала установки правильного угла опережения зажигания нужно провернуть коленчатый вал в положение, которое обозначает 5 градусов. Это делается следующим образом – нужно выставить первый цилиндр в верхней мертвой точке (окончание такта сжатия). Для этого требуется совместить среднюю метку на шкиву коленчатого вала с меткой на головке блока цилиндров.

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно установить, если до этого не был демонтирован трамблер – открыв его крышку бегунок будет стоять напротив внутреннего контакта провода, соединяющегося со свечей зажигания первого цилиндра.

Если таким образом определить такт сжатия не получается, то необходимо вывернуть свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до того момента, когда пробка в виде бумаги не будет удалена при помощи воздуха, создаваемым внутри цилиндра. Это и будет момент сжатия.

Регулировка угла опережения

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится гаечный ключ на 10. Затем угол опережения выставляется примерно посередине шкалы (это будет нулевой показатель). Далее все тем же ключом на 10 нужно ослабить болт-фиксатор пластинок корректор-октана. Следующим делом следует провернуть корпус распределителя таким образом, чтобы обе метки совпали – красная метка на головке ротора и метка на статоре. Когда корпус будет установлен в нужном положении, необходимо зафиксировать корпус трамблера одной рукой, а второй заворачивать болт.

Проверка правильности установки зажигания

Правильность установленного угла опережения зажигания проверяется на ходу автомобиля – на скорости 50-60кмч резко нажимается педаль газа, должна последовать кратковременная детонация (1-3сек). Если детонация после этого времени пропала, то момент выбран правильно. Более точно выставить зажигание можно при помощи стробоскопа.

Данное краткое руководство поможет своими руками выставить зажигание не прибегая к помощи специалистов в домашних условиях.

Как самостоятельно установить зажигание

Установку зажигания можно провести самостоятельно. Для подобной процедуры понадобится стандартный набор инструментов. Если есть стробоскоп, то это хорошо. Инструмент позволит выставить верно поджиг смеси, чтобы не лазить без конца под капот.

А делается процедура следующим образом:

1. Прогревают мотор до 80 градусов. Это его рабочая температура.
2. К бортовому компьютеру подключают инструмент.
3. Фиксатор крышки распределителя нужно будет открутить.
4. Датчик сигнала нужно одеть на высоковольтный провод первого цилиндра.
5. Если есть шланг корректора вакуума двигателя, то его нужно заглушить.
6. На шкив коленчатого вала двигателя направляют свет от стробоскопа.
7. Заводят мотор и оставляют работать на холостом ходу.
8. Проворачивают корпус трамблера.
9. Совмещают метки.
10. Затягивают фиксатор.

На этом процедура установки закончена.

Тюнинг

Доработать мотор ЗМЗ 402 своими руками достаточно просто. Конечно, многие автолюбители, которые практикуют тюнинг двигателя ЗМЗ 402 стараются поменять в первую очередь систему впрыска с карбюратора на моноинжектор, но в классическом тюнинге дорабатываются уже имеющееся характеристики. В этом разделе рассмотрим, какой тюнинг можно применить на 402 двигатель.

Первым, что подвергается доработки становиться поршневая группа. Так, вместо стандартного поршнекомплекта ставиться облегченный от польского производителя ATF. Таким же образом стоит заменить клапана и шатуны на более легкие. За счет снижения веса силового агрегата увеличивается крутящий момент и увеличивается мощность двигателя.

Следующим этапом становиться проточка коленчатого вала и установка вкладышей спортивного типа. Таким образом, еще больше можно уменьшить вес мотора, что позволит набирать скорость быстрее.

Отдельным этапом становиться доработка системы впрыска и выпуска выхлопных газов. Вместо родных коллекторов можно установить венгерские от компании DDR-line, которые рассчитаны именно под тюнинг двигателя ЗМЗ 402 и его модификации. Вместо родного карбюратора К-126 обычно автомобилисты ставят моноинжектор или жигулевский ОДАЗ от ВАЗ 2107. Это значительно сокращает расход топлива на пару литров. Для улучшенной подачи воздуха в камеру сгорания, монтируется воздушный фильтр нулевого сопротивления.

Неотъемлемой частью процесса становиться доработка зажигания. Так, многие знают, что существует контактное и бесконтактное, но третий вариант зажигания — это установка пуска при помощи кнопки, что не требует ключа. Эта система зажигания стала довольно распространенной, когда идет модернизация данного ДВС.

Кроме самой системы меняются также свечи, провода и катушка зажигания. Самой распространенной фирмой, которая производит тюнинговый комплект, стала BRW и ДМС. Первая — это Беларусь, а вот вторая — Россия.

На этом тюнинг 402 двигателя не заканчивается. Также, автомобилисты меняют систему охлаждения. Для этого устанавливается более совершенный и облегченный алюминиевый радиатор, помпа и силиконовые патрубки вместо стандартных. Это позволяет улучшить систему охлаждения, которая более эффективно работает на высоких оборотах и не дает силовому агрегату перегреться.

Работа зависит от правильного зажигания

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Техническое обслуживание

Как правильно обслужить свой Волговский мотор? Очень редко в интернете можно найти достоверную информацию о техническом обслуживании ЗМЗ 402. В свою очередь, были найдены технические карты завода изготовителя о правильном обслуживании мотора. Итак, распишем, как проводиться ТО для 24-ки:

1. 1000 км: замена масла и масляного фильтра.
2. 8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
4. 25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
6. 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.

Выбор моторного масла

По сути, в двигатели ЗМЗ 402 заливают только минеральное масло. Остальные разновидности смазочных материалов – синтетические и полусинтетические – из-за входящих в их состав компонентов разъедают используемый в системе герметик, который представляет собой обычную веревку, пропитанную специальным веществом.

Впрочем, далеко не всегда это подтверждается: качественные синтетические масла могут значительно увеличить ресурс любого мотора, и 402 двигатель на инжекторе не является исключением.

Проверка на правильность установки

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

• Выезжаем на автотрассу и при движении 60 км/ч, включаем четвертую передачу. Газуем. Появление детонационных непродолжительных стуков свидетельствует о правильной установке зажигания.
• Удлиненные по времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

инжектор на 402 двигатель

Добавлено: Сб Авг 05, 2006 12:58 am Заголовок сообщения: инжектор на 402 двигатель	Ответить с цитатой |
у меня газ 31029 с двигателем змз 402 хочу попробывать устоновить впрыск вместо карбюратора за основу взял фарсунки датчики бензонасос от bmw а блок управления самодельный но с аналоговым управлением сигналов кто нибудь пробывал что нибудь подобное делать

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

https://mpsz.ru/forum/about.php Занимательная штука. Сейчас деньжата появятся, обязательно куплю (полный комплект, т. е. с ДД и бортовым компьютером).

Вернуться к началуВернуться к началу

Как определяли проблему на 4 горшке? Пропадала компрессия? Т.е. шли задиры. Или как то иначе?

Инструмент для работы

Работа по регулировке зазоров клапанов требует подготовки. Размещают в удобном положении инструменты, материалы для измерений.

В инструментальном наборе обязательно наличие:

• заметочные щупов;
• торцевых, рожковых, накидных ключей;
• ключей для вывертывания свечей;
• купленных прокладок для замены отработанных аналогов;
• устройства для проворачивания коленчатого вала;
• набор минусовых, плюсовых отверток.
• неиспользованной раньше ветоши.

Наличие необходимого материала позволяет приступать к регулировочным работам.

Последовательность действий

Сначала дают остыть двигателю. Затем отсоединяют различные шланги, трубопроводы, трос педали газа. Демонтируют фильтр очистки воздуха, крышку, закрывающую клапанный механизм.

Начинают с первого цилиндра. Устанавливают прокруткой коленчатого вала поршень в верхнее мертвое положение. Точность действия сверяют совпадением отметок на ременном приводе коленвала с отметиной на блоке двигателя.

Существует очередность регулировки зазоров клапанов. Сначала приводят в норму первые, вторые, четвертые, шестые клапана. После проворачивают коленчатый вал на 360 градусов по ходу часовой стрелки. Регулировке подлежат третий, пятый, седьмой, восьмой.

Делается это так. Отверткой придерживают контрольный винт, одновременно отвинчивая гайку, при помощи которой он устанавливается в нужное положение. Щупом требуемого размера по толщине, производят замеры. Он должен входить в зазор с небольшим усилием. Аналогичному «ощупыванию» подлежать остальные зазоры клапанов.

Обратная сборка

Когда «прощупаны» восемь клапанов цилиндров двигателя 402, наступают монтажные работы по обратной сборке силового агрегата.

Устанавливают свечи и выставляют зажигание 402 двигателя на свои места, надежно закрепляют крышку клапанов. При этом не забывают поменять старую прокладку на новый аналог. Затяжку болтов производят, согласую усилия с регламентными указаниями. Они требуют болты завернуть, прилагая усилия, равные 0,5 H. м по минимуму и 0,8 по максимуму.

Затем устанавливают воздушный фильтр, прикрепляют трос от акселератора, шланги.

Порядок работы цилиндров 402 двигателя

Одним из самых легендарных моторов Советского союза остается — двигатель ЗМЗ 402 (сокращенно — дв. 402). Изготовитель силового агрегата — ООО «Заволжский моторный завод», именно от этого двигатель получил такое название — ЗМЗ 402. Еще одной модификацией стал ЗМЗ 24Д, но он не прижился в связи с частыми ремонтами и дорогим обслуживанием.

История

Разрабатывался он не менее легендарным конструктором Гарри Вольдемаровичем Эвартом специально для Волги. Этот силовой агрегат должен был прийти на смену устаревшего мотора ГАЗ-21. В последующей разработке был сделано много модификаций, таких как — ЗМЗ-24Д и ЗМЗ 4021.

Еще этот мотор называют ЗМЗ 24, поскольку изначально он предполагался для установки тольку на 24-ю Волгу, но как показала практика и история, движок получил достаточно широкое распространение на другие модели автомобилей.

Мотор ЗМЗ 24Д имел улучшенные характеристики охлаждения, которые снижали расход горючего. Но, эта серия двигателей прервалась в 1972 году, поскольку ремонт силового агрегата обходился слишком дорого.

Читайте также:  Тракторы МТЗ-80, 82, МТЗ-1221, 320, ЮМЗ, Т-40, Т-25, Т-150К. Запчасти, регулировки, техобслуживание и ремонт

Впоследствии ВОЛГА получила всего два силовых агрегата — ЗМЗ 402 и ЗМЗ 402.1. Но, как показывает практика, использование силовых агрегатов ЗМЗ 24 и ЗМЗ 24Д дошли до нашего времени, и на некоторых автомобилях 24-й серии еще можно встретить такие моторы.

Применяемость мотора

Как уже упоминалось, мотор ЗМЗ 402 могу устанавливаться не только на легковой автомобиль Волга, но и на ряд аналогичных транспортных средств. Довольно широко ЗМЗ 402 устанавливался на УАЗ. Часто можно встретить УАЗ 469 с волговским двигателем. При этом мотор устанавливался на автомобиль с завода изготовителя. Это связно было с тем, что в период перехода с устаревшего ДВС УМЗ 417 на УМЗ 421.

В этот момент двигатель УАЗ переживал не лучшие времена и руководством завода было решено временно заменить Ульяновские моторы на аналогичные — Заволжского завода. Как показала практика и эксплуатация, УАЗ 402 смог выдержать все положенные нагрузки. Но, с выходом Ульяновского 421 мотора все радикально поменялось, и было решено отказаться от использования ЗМЗ.

Еще один яркий представитель, который получал данные силовые агрегаты — стала Газель. На первых моделях малотоннажного грузового автомобиля ГАЗ, можно встретить двигатель ЗМЗ 24. Уже позже, с разработкой и внедрением заводских инноваций устанавливался двигатель 4021. Газель с мотором ЗМЗ 402 выпускалась достаточно долго, пока заводом изготовителем не начал внедряться 405 и 406 силовой агрегат.

С появлением новых типов двигателя ситуация на заводе ГАЗ, не поменялась радикально и Газель с 402 двигателем выпускалась еще до 1997 года. Но, после замены кузова на новый образец, все-таки руководство ГАЗ решило на новые автомобили устанавливать только 405 и 406 моторы, а также их модификации. Так, кончилась эпоха использования автомобиля Газель с силовым агрегатом ЗМЗ 402.

Технические характеристики и описание

Волговский мотор считался в Союзе одним из самых надежных. Несмотря на высокий расход, 402 двигатель полюбился многим автомобилистам. Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Наименование	Характеристика
Изготовитель	ЗМЗ
Модель	ЗМЗ 24, ЗМЗ 24Д
Модификации	ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип мотора	Бензиновый
Тип впрыска	Карбюратор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л. с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	300 000 км
Порядок работы цилиндров	1-2-4-3
Система зажигания	Контактная или бесконтактная

Допустимые нормы зазоров

Зачем вообще осуществляется регулировка клапанов, и что будет, если ее вовремя не выполнить? Последствия могут привести к прогоранию цилиндра и в следствии к дорогостоящему и по времени затратному ремонту 402 двигателя. Иными словами, эта процедура позволяет поддерживать в работоспособном состоянии детали ДВС.

Есть несколько явных признаков того, что пришло время процедуры регулировки:

• стук клапанов в движке;
• нестабильная работа ;
• падение мощности ;
• увеличенный расход топлива .

Допустимые нормы представлены ниже:

1. 1 и 4 цилиндры . Для этих цилиндров допускные показатели на всасывающих клапанах будут в пределах 0,40-0,45 мм, а для выпускных 0,35-0,40 мм.
2. 2 и 3 цилиндры . Тут показатели как на впускных, так и на выпускных будут в диапазоне 0,40-0,45 мм.

Регулировка момента зажигания двигателя ЗМЗ-402

Страница 1 из 2

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Техническая характеристика системы зажигания

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0. 8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Особенности конструкции и устройство «3M3-402»

Итак, «3M3-402» – это 4-х цилиндровый восьмиклапанный карбюраторный двигатель рабочим объемом 2,445 л, развивающий мощность 100 л. с. (в модификации для работы на низкооктановом бензине – 90 лошадиных сил). Характерными особенностями конструкции являются цельноалюминиевый блок с «мокрыми» гильзами цилиндров, а также нижнее расположение распределительного вала. Мотор простой и надёжный, как автомат Калашникова.

Блок цилиндров. Головка блока цилиндров

Блок изготавливали литьём под давлением, из высокопрочного алюминиевого сплава, поры для герметизации заполняли специальными составами (смолами). Некоторые блоки моторов «3M3-4022.10» и «3M3-402. 10» были отлиты кокильным литьём, а не под давлением.«Мокрые» гильзы цилиндров съёмные, зафиксированные по нижнему краю. Снизу они уплотнены медными кольцами, а сверху — прокладкой ГБЦ.

Головка блока также отливалась из алюминия; подвергалась термической обработке – закалке и старению. В неё запрессовывались сёдла клапанов из легированного чугуна и металло-керамические направляющие для их шеек. Высота головки составляет 94,4 мм (98 мм – для мотора 4021, рассчитанного под работу на 76-м (80-м) бензине). Коллекторы располагаются с правой стороны. Впускной отлит из алюминия и предусматривает монтаж2-хкамерного карбюратора. Коллектор выпускной – из чугуна, расположенный под впускным, таким образом, чтобы подогревать каналы впуска. Это положительно сказывается на качестве смесеобразования.

Головки блока цилиндров двигателей «3M3-402.10» и «3M3-4021.10» различаются по объёму камер сгорания. Увеличение степени сжатия мотора «3M3-402.10» было получено за счёт дополнительной фрезеровки нижней плоскости головки на 3,6 мм (вот поэтому высота головки двигателя «3M3-4021. 10» составляет 94,4 мм, высота головки двигателя «3M3-4021.10» равняется 98 мм).

Между головкой и блоком цилиндров находится прокладка из асбестового полотна, армированного металлическим каркасом и покрытого графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии составляет 1,5 мм.

Объём камеры сгорания при поставленных на место клапанах и ввернутой свече равен 74-77 см3 для двигателя «3M3-4021.10», и 94-98 см3 для двигателя «3M3-4021.10» . Разница между объёмами камер сгорания одной головки блока не должна превышать двух см3.

Кривошипно-шатунный механизм

Коленчатый вал отлит из магниевого чугуна, с пятью опорными шейками. Подшипники скольжения («вкладыши») – стале-алюминиевые. Передний конец вала уплотнён самоподжимным сальником, задний — сальниковой набивкой. На поршнях из термоупрочнённого алюминия, с терморегулирующими стальными вставками, установлены два компрессионных кольца и одно кольцо составное маслосъёмное. Шатуны – кованые стальные, двутаврового сечения. Поршневые пальцы выполнены без фиксации, т. е. плавающими.

Геометрия по схеме «диаметр гильзы 92 мм, ход поршня 92 мм» позволяет мотору развивать отличный момент даже при небольших оборотах коленчатого вала.

Как уже было о сохранил нижневальную схему ГРМ (OHV) своего предшественника – «3M3-24Д». Распредвал располагается в блоке двигателя справа и приводится через мало шумящую текстолитовую либо пластиковую шестерёнку от коленчатого вала. На клапаны воздействие передаётся посредством толкателей и штанг, качающих коромысла, которые расположены на общей оси.

Система смазки двигателя

Система смазки двигателя «3M3-402» – комбинированная. Шейки коленчатого и распределительного валов, втулки коромысел и верхние концы штанг смазываются под давлением, а стенки цилиндров –от разбрызгивания через специальные сопла, что расположены в отливах шатунов. Масляный насос шестерёночный, с приводом от распределительного вала. Привод выполнялся в виде шестигранника. Фильтрация масла является полнопоточной. Фильтрующий элемент располагается с левой стороны от двигателя.

Система зажигания «3M3-402»

Система зажигания является бесконтактной. Распределитель зажигания не снабжён прерывателем. Вместо него в системе имеется магнитный датчик. Сигнал для катушки формируется электронным коммутатором и разносится по свечам, все тем же бегунком в крышке трамблёра. Порядок работы цилиндров: 1-2-4-3.

Регулировка системы зажигания ЗМЗ 402 — Ремонт своими руками

От правильной настройки системы зажигания напрямую зависит работа двигателя, его экономичность и надежность. В данной статье мы рассмотрим устройство и компоненты системы зажигания ЗМЗ 402, а также порядок установки угла опережения зажигания

Элементы системы зажигания

Одной из основных систем, необходимых для удачного пуска двигателя, является система зажигания. Для бензиновых двигателей принципиальная конструкция систем зажигания отличается совсем незначительно – существуют два вида: • Контактная система • Бесконтактная система

Система зажигания состоит из следующих компонентов: 1. Катушка 2. Распределитель-прерыватель искры (трамблер) 3. Коммутатор 4. Свечи зажигания 5. Замок зажигания 6. Стартер 7. Добавочное сопротивление (в отдельных случаях)

Порядок работы системы зажигания

Для ЗМЗ 402 модели этот порядок выглядит так:

1-2-4-3

Запуск мотора автомобиля производится при повороте ключа в замке зажигания – в этот момент заряд с аккумуляторной батареи поступает на стартер, который начинает вращать коленчатый вал, приводя в действие трамблер (через привод). В этот самый момент электрический ток поступает на катушку, затем через коммутатор заряд поступает на распределитель искры (трамблер), а тот в свою очередь распределяет ток через провода на свечи цилиндров.

ВАЖНО знать, что коммутатор являет собой блок из транзисторных ключей, служащий для управления токами, которые проходят через катушку индуктивности.

Раннее зажигание

Одной из наиболее часто встречающихся проблем с системой зажигания является слишком ранний угол опережения зажигания – это когда при подаче топлива в цилиндр двигателя, рабочая смесь из бензина и воздуха в камере сгорания воспламеняется гораздо раньше подхода поршня к верхней мёртвой точке. Если начальный угол опережения зажигания установлен слишком рано, тогда могут возникнуть проблемы с работой автомобиля. Чтобы избежать этого стоит обратить внимание на признаки раннего зажигания. А это:

• Двигатель не запускается с первого раза (имеет место проворачивание коленчатого вала в обратную сторону при пуске двигателя) • Неустойчивая работа мотора на холостом ходу • Детонация несгоревшего топлива (появляется стрекочущий звук, который не исчезает при увеличении оборотов) • Нагар на свечах зажигания (полностью не сгоревшее топливо оседает на свече) • Выстрелы в глушитель (топливо сгорает из-за пропуска в работе зажигания) • Черный дым из глушителя (догорает топливо не сгоревшее в камере сгорания) • Повышенный расход топлива

Позднее зажигание

На двигателях с карбюраторной системой питания, позднее зажигание являет собой воспламенение топливной смеси в тот момент, когда поршень уже достиг верхней мертвой точки или уже прошёл ее. При такой работе двигателя увеличивается расход топлива, ухудшаются мощность и приемистость. Основными признаками позднего зажигания являются: • Проблема с запуском мотора (Нужно несколько попыток) • Вялая динамика автомобиля на ходу (двигатель глохнет, когда увеличиваются обороты) • Свечи зажигания светло-серого или белого цвета • Выстрелы в карбюратор (происходит догорание топлива во впускном коллекторе) • Перегрев двигателя (догорание смеси происходит при такте расширения, что способствует перегреву мотора)

Порядок регулировки системы зажигания

Для правильной установки зажигания на двигателе ЗМЗ 402, нужно учитывать следующие факторы: • Порядок работы двигателя 1-2-4-3

• Ротор трамблера вращается против часовой стрелки • Люфт на свече зажигания должен быть не более 0,8мм • Значение сопротивления резистора на трамблере должен быть от 5 до 8кОм • Значение сопротивления на свече зажигания колеблется от 4 до 7кОм • Сопротивление обмотки статора варьируется от 0,45кОм до 0,5кОм

Сопоставление меток

Для начала установки правильного угла опережения зажигания нужно провернуть коленчатый вал в положение, которое обозначает 5 градусов. Это делается следующим образом – нужно выставить первый цилиндр в верхней мертвой точке (окончание такта сжатия). Для этого требуется совместить среднюю метку на шкиву коленчатого вала с меткой на головке блока цилиндров.

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно установить, если до этого не был демонтирован трамблер – открыв его крышку бегунок будет стоять напротив внутреннего контакта провода, соединяющегося со свечей зажигания первого цилиндра.

Если таким образом определить такт сжатия не получается, то необходимо вывернуть свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до того момента, когда пробка в виде бумаги не будет удалена при помощи воздуха, создаваемым внутри цилиндра. Это и будет момент сжатия.

Регулировка угла опережения

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится гаечный ключ на 10. Затем угол опережения выставляется примерно посередине шкалы (это будет нулевой показатель). Далее все тем же ключом на 10 нужно ослабить болт-фиксатор пластинок корректор-октана. Следующим делом следует провернуть корпус распределителя таким образом, чтобы обе метки совпали – красная метка на головке ротора и метка на статоре. Когда корпус будет установлен в нужном положении, необходимо зафиксировать корпус трамблера одной рукой, а второй заворачивать болт.

Проверка правильности установки зажигания

Правильность установленного угла опережения зажигания проверяется на ходу автомобиля – на скорости 50-60кмч резко нажимается педаль газа, должна последовать кратковременная детонация (1-3сек). Если детонация после этого времени пропала, то момент выбран правильно. Более точно выставить зажигание можно при помощи стробоскопа.

Данное краткое руководство поможет своими руками выставить зажигание не прибегая к помощи специалистов в домашних условиях.

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.

Тюнинг

Доработать мотор ЗМЗ 402 своими руками достаточно просто. Конечно, многие автолюбители, которые практикуют тюнинг двигателя ЗМЗ 402 стараются поменять в первую очередь систему впрыска с карбюратора на моноинжектор, но в классическом тюнинге дорабатываются уже имеющееся характеристики. В этом разделе рассмотрим, какой тюнинг можно применить на 402 двигатель.

Первым, что подвергается доработки становиться поршневая группа. Так, вместо стандартного поршнекомплекта ставиться облегченный от польского производителя ATF. Таким же образом стоит заменить клапана и шатуны на более легкие. За счет снижения веса силового агрегата увеличивается крутящий момент и увеличивается мощность двигателя.

Следующим этапом становиться проточка коленчатого вала и установка вкладышей спортивного типа. Таким образом, еще больше можно уменьшить вес мотора, что позволит набирать скорость быстрее.

Отдельным этапом становиться доработка системы впрыска и выпуска выхлопных газов. Вместо родных коллекторов можно установить венгерские от компании DDR-line, которые рассчитаны именно под тюнинг двигателя ЗМЗ 402 и его модификации. Вместо родного карбюратора К-126 обычно автомобилисты ставят моноинжектор или жигулевский ОДАЗ от ВАЗ 2107. Это значительно сокращает расход топлива на пару литров. Для улучшенной подачи воздуха в камеру сгорания, монтируется воздушный фильтр нулевого сопротивления.

Неотъемлемой частью процесса становиться доработка зажигания. Так, многие знают, что существует контактное и бесконтактное, но третий вариант зажигания — это установка пуска при помощи кнопки, что не требует ключа. Эта система зажигания стала довольно распространенной, когда идет модернизация данного ДВС.

Кроме самой системы меняются также свечи, провода и катушка зажигания. Самой распространенной фирмой, которая производит тюнинговый комплект, стала BRW и ДМС. Первая — это Беларусь, а вот вторая — Россия.

На этом тюнинг 402 двигателя не заканчивается. Также, автомобилисты меняют систему охлаждения. Для этого устанавливается более совершенный и облегченный алюминиевый радиатор, помпа и силиконовые патрубки вместо стандартных. Это позволяет улучшить систему охлаждения, которая более эффективно работает на высоких оборотах и не дает силовому агрегату перегреться.

Установка трамблера с приводом

Установка трамблера с приводом производится следующим образом (все работы проводятся на работающем силовом агрегате):

1. Поворачивают распределитель против часовой стрелки.
2. Будьте готовы к тому, что обороты мотора возрастут.
3. Если автовладелец продолжит прокручивать распределитель двигателя, то силовой агрегат может перестать работать стабильно.
4. Когда обороты мотора понизятся, необходимо распределитель прокрутить по часовой стрелке.

Похожая статья Причины, если троит двигатель и моргает чек

Чтобы протестировать правильно ли все сделано, рекомендуется резко газануть на машине или, наоборот, резко затормозить и постоять немного. При этом работа движка должна быть стабильна, и он не должен заглохнуть.

Техническое обслуживание

Как правильно обслужить свой Волговский мотор? Очень редко в интернете можно найти достоверную информацию о техническом обслуживании ЗМЗ 402. В свою очередь, были найдены технические карты завода изготовителя о правильном обслуживании мотора. Итак, распишем, как проводиться ТО для 24-ки:

1. 1000 км: замена масла и масляного фильтра.
2. 8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
4. 25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
6. 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.

Выбор моторного масла

По сути, в двигатели ЗМЗ 402 заливают только минеральное масло. Остальные разновидности смазочных материалов – синтетические и полусинтетические – из-за входящих в их состав компонентов разъедают используемый в системе герметик, который представляет собой обычную веревку, пропитанную специальным веществом.

Впрочем, далеко не всегда это подтверждается: качественные синтетические масла могут значительно увеличить ресурс любого мотора, и 402 двигатель на инжекторе не является исключением.

Интересные факты

Двигатель ЗМЗ 402 получил довольно широкое распространение не только на территории Союза и СНГ, но и в Прибалтике, а также Германии. Так, силовой агрегат устанавливался на такие знаменитые модели, как Мерседес Бенц 302 и 115.

Похожими можно назвать двигатели, которые устанавливались на автомобили: Plymouth Valiant (1967–1976), Dodge Dart (1967–1976), Dodge Aspen и Plymouth Volaré (1976–1980), Chevrolet Nova (1967–1974), Ford Falcon (1962–1991), Volvo 140/240 (1967–1993), Mitsubishi Debonair (1964–1986).

инжектор на 402 двигатель

Добавлено: Сб Авг 05, 2006 12:58 am Заголовок сообщения: инжектор на 402 двигатель	Ответить с цитатой |
у меня газ 31029 с двигателем змз 402 хочу попробывать устоновить впрыск вместо карбюратора за основу взял фарсунки датчики бензонасос от bmw а блок управления самодельный но с аналоговым управлением сигналов кто нибудь пробывал что нибудь подобное делать

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

https://mpsz.ru/forum/about.php Занимательная штука. Сейчас деньжата появятся, обязательно куплю (полный комплект, т. е. с ДД и бортовым компьютером).

Вернуться к началуВернуться к началу

Как определяли проблему на 4 горшке? Пропадала компрессия? Т.е. шли задиры. Или как то иначе?

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Схема конструкции стартера для Газ 3110

• Моторчики печки и стеклоочистителя;
• Звуковые сигналы;
• Приборы освещения;
• Элементы системы зажигания;
• Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

После 1999 года эта проблема исчезла на машинах. Еще нужно сказать, что были разные – их выпускали во Владимире и Риге.

Инструмент для работы

Работа по регулировке зазоров клапанов требует подготовки. Размещают в удобном положении инструменты, материалы для измерений.

В инструментальном наборе обязательно наличие:

• заметочные щупов;
• торцевых, рожковых, накидных ключей;
• ключей для вывертывания свечей;
• купленных прокладок для замены отработанных аналогов;
• устройства для проворачивания коленчатого вала;
• набор минусовых, плюсовых отверток.
• неиспользованной раньше ветоши.

Наличие необходимого материала позволяет приступать к регулировочным работам.

Конструктивные особенности двигателя ЗМЗ-402

Общий вид и сечение двигателей представлены на рисунках.

Двигатели рядные четырехцилиндровые, оснащены карбюраторами и бесконтактной системой зажигания

Оба по конструкции аналогичны, но мод. 4021 двигатель деформирован.

Блок цилиндров отлит из алюминиевого сплава.

В него вставляются гильзы цилиндров, отлитые из износостойкого чугуна.

В нижней части блока выполнены пять коренных подшипниковых опор.

Крышки коренных подшипников изготовлены из ковкого чугуна и крепятся к блоку двумя шпильками.

Крышки подшипников обрабатываются вместе с блоком, поэтому их нельзя поменять местами.

Крышка первого подшипника обрабатывается по торцам вместе с блоком для установки двух упорных шайб для ограничения осевого перемещения коленчатого вала.

Их серийные номера выбиты на крышках 2-го, 3-го и 4-го подшипников.

Передний конец блока крепится к крышке распределительных шестерен, отлитой из алюминиевого сплава, в которую вставлена ​​манжета коленчатого вала.

Корпус сцепления крепится к заднему концу блока.

Снизу к блоку крепится масляный картер, сверху крепится головка блока цилиндров.

Головка блока отлита из алюминиевого сплава.

Впускной и выпускной клапаны установлены в нем вертикально.

Привод клапанов осуществляется от распределительного вала, расположенного в блоке цилиндров, через толкатели, тяги и коромысла.

Ось коромысла клапанов устанавливается в головке блока на стойках.

Седла и втулки направляющих клапанов устанавливаются в головку блока с большим натяжением.

Камеры сгорания выполнены в нижней части головки блока.

Головки блоков двигателей мод. 402 и 4021 отличаются объемом камер сгорания и высотой.

Высота головки блока цилиндров мод. 402 — 94,4 мм, мод. 4021 — 98 мм.

Верхняя часть головки блока закрыта штампованной крышкой из листовой стали.

Поршни отлиты из алюминиевого сплава, дно поршня плоское.

Для правильной установки поршня в цилиндре на боковой стенке бобышки под поршневым пальцем отлита надпись «До».

Поршень устанавливается в цилиндр таким образом, чтобы эта надпись была обращена к передней части двигателя.

На каждый поршень устанавливаются два компрессионных кольца и одно маслосъемное кольцо.

Верхнее компрессионное кольцо отлито из высокопрочного чугуна.

Рабочая поверхность этого кольца покрыта слоем хрома для повышения износостойкости.

Рабочая поверхность нижнего компрессионного кольца, отлитого из серого чугуна, покрыта слоем олова, что улучшает его приработку.

На внутренней поверхности этого кольца имеется канавка.

Кольцо следует устанавливать этой канавкой до дна поршня.

Маслосъемное кольцо состоит из четырех элементов: двух стальных дисков и двух расширителей, осевого и радиального.

Рабочая поверхность дисков покрыта слоем хрома.

Поршень крепится к шатуну поршневым пальцем «плавающего» типа, т.е. палец не закреплен ни в поршне, ни в шатуне.

Палец удерживается от перемещения двумя пружинными стопорными кольцами, установленными в канавках бобышек поршня.

Шатуны стальные кованые, с двутавровым стержнем.

В верхнюю головку шатуна запрессована втулка из оловянной бронзы.

Нижняя головка шатуна с крышкой, которая крепится двумя болтами.

Гайки шатунных болтов стопорятся герметиком «Унигерм-9».

Крышки шатуна обрабатываются вместе с шатуном, поэтому их нельзя переставлять с одного шатуна на другой. Номера цилиндров выбиты на шатунах и крышках шатунов.

В нижней головке шатуна выполнено отверстие для смазки зеркала цилиндра.

Это отверстие должно быть направлено вправо в сторону, противоположную распределительному валу.

Масса поршней в сборе с шатуном не должна отличаться более чем на 12 г для разных цилиндров.

Вкладыши шатунные тонкостенные устанавливаются в нижнюю головку шатуна.

Коленчатый вал отлит из высокопрочного чугуна.

Вал удерживается от осевого перемещения упорными шайбами, установленными на передней шейке.

В заднем конце вала имеется гнездо для установки шарового подшипника первичного вала коробки передач.

Маховик, отлитый из серого чугуна, крепится к заднему концу коленчатого вала четырьмя болтами.

Купить запчасти ЛуАЗ-969 с быстрой доставкой в ​​любую страну мира или самовывозом в Санкт-Петербурге

Рамки номерных знаков (024)
, СССР

легковые

1300 руб за штуку

В наличии

Новые Старые Сток

Белые стены для автомобилей (040)
, Атлас

Любой автомобиль

3500 — 6000 руб. за комплект

В наличии

Новый Старый Склад

14
Фото

Ласты автомобильные цветные (040-c)
, Атлас

Любые автомобили

3800 рублей за комплект

В наличии

Новый Старый Сток

6
фото

Прошва (200)
, Современное производство

ретро автомобили

1000 рублей за комплект

В наличии

Репродукция

10
фото

Сальники коленвала ЗАЗ (252-965)
, СССР

ЗАЗ-965, ЗАЗ-966, ЗАЗ-968 Запорожец

150 руб. /шт.

В наличии

Новый Старый Сток

Кольца поршневые (2551-968)
, Россия

ЗАЗ-968 Запорожец

1200 рублей за комплект

В наличии

Новый Старый Склад

Втулки шатуна (257-968)
, СССР

ЗАЗ-966, ЗАЗ-968 Запорожец

1200 руб. за комплект

В наличии

Новый Старый Запас

Вкладыши коренные (259-968)
, СССР

ЗАЗ-968 Запорожец

1500 руб.

1000 рублей за комплект

В наличии

Новый Старый Склад

Распредвал 968-1006015 (260-968)
, СССР

ЗАЗ-966, ЗАЗ-968, ЗАЗ-968М Запорожец, ЛуАЗ

2900 руб.

В наличии

Новый Старый Сток

Клапан 968-1007010-Б и 968-1007015-Б2 (261-968)
, СССР

ЗАЗ-968 Запорожец

200 руб/шт

В наличии

Новый Старый Склад

Ремкомплект карбюратора К127 (286-127)
, Современное производство

ЗАЗ 968 «Запорожец», ЛуАЗ-969

600 рублей

В наличии

Репродукция

Ремкомплект карбюратора К133, К127 (286-133)
, Современное производство

ЗАЗ-968, ЛуАЗ-969

600 руб. за комплект

В наличии

Новый Старый запас

Штуцер топливного шланга с трубкой (2931)
, СССР

Автомобили ретро

170 рублей за штуку

В наличии

Новые Старые Сток

Крышка клапана тормозного цилиндра 12-3501049, 402-3501065 и 965-3501065 (3142-12)
, СССР

Горький, Москвич, ЗАЗ

15 рублей за штуку

В наличии

Новый Старый Сток

12
фото

Палец 260034-П29 (3261)
, СССР

ретро автомобили

15 рублей

В наличии

Новые Старые Склад

Подшипники коробки передач (350-966)
, Современное производство

ЗАЗ-965, ЗАЗ-966, ЗАЗ-968 Запорожец

270 — 2400 руб. за шт.

Провод массы между двигателем и кузовом (381 м)
, Современное производство

М-21 Волга

650 руб.

В наличии

Новый Старый Склад

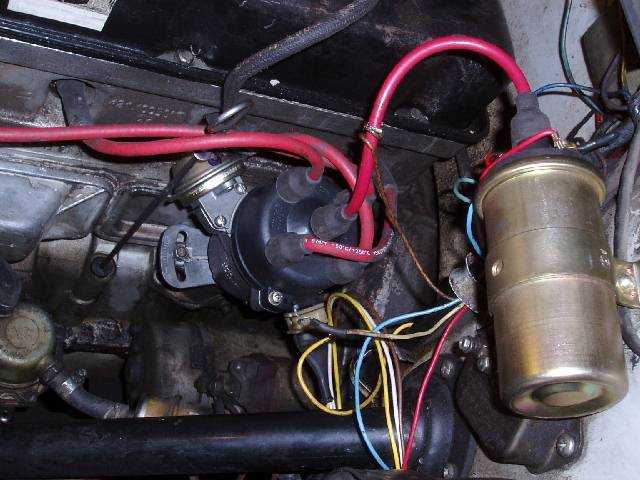

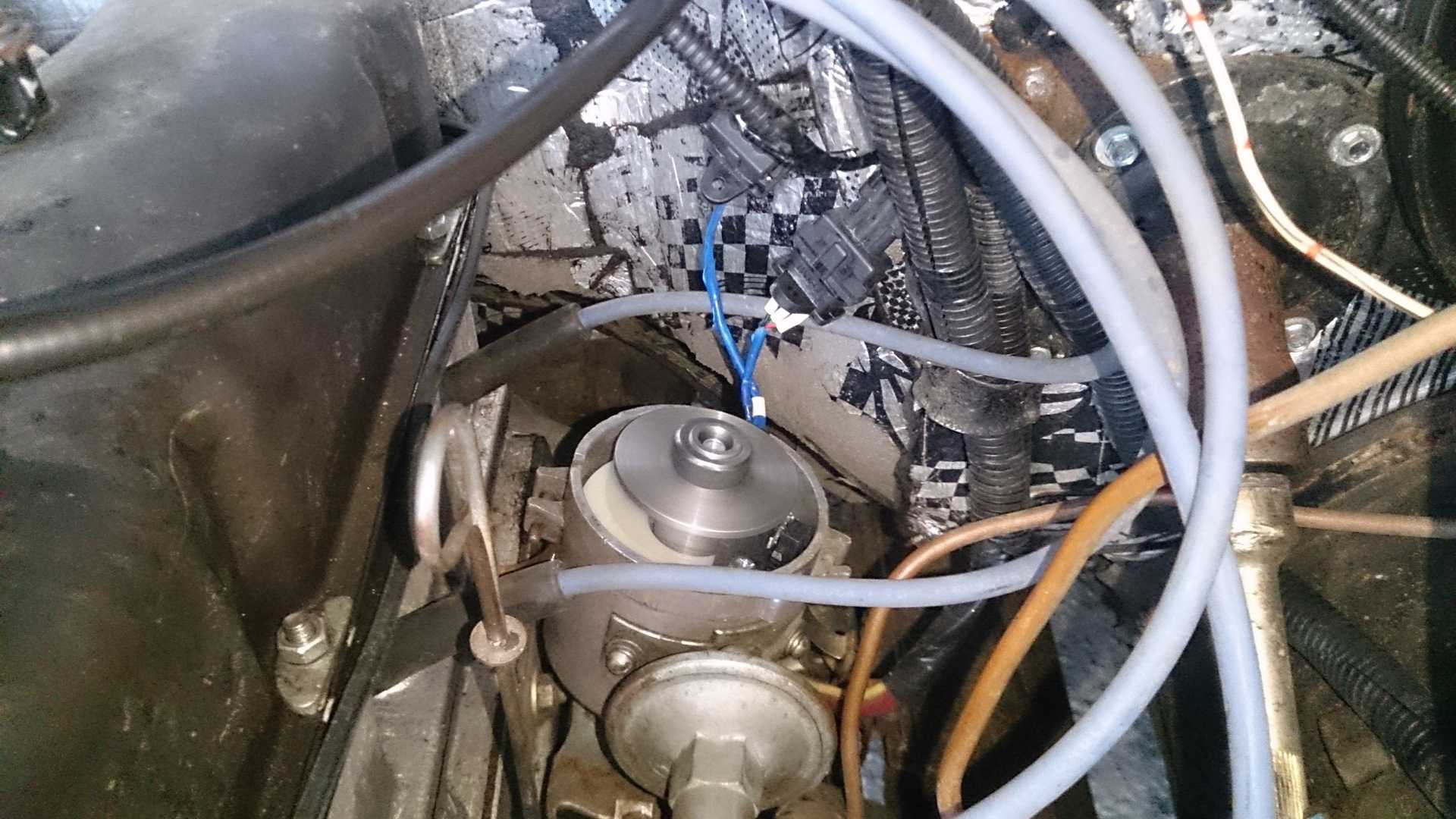

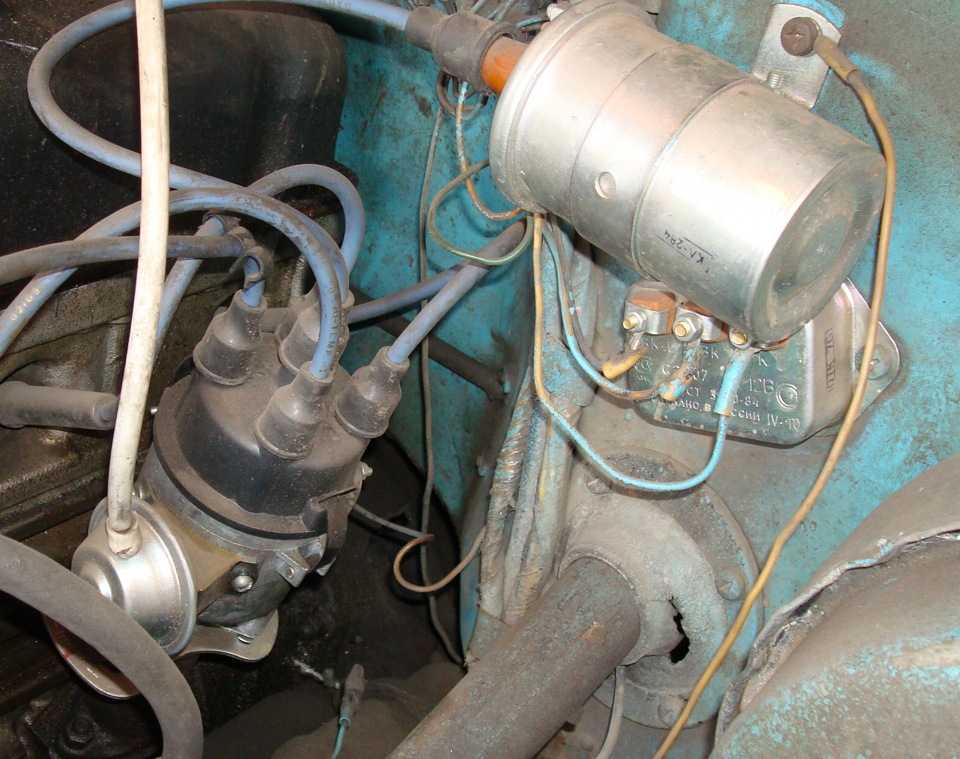

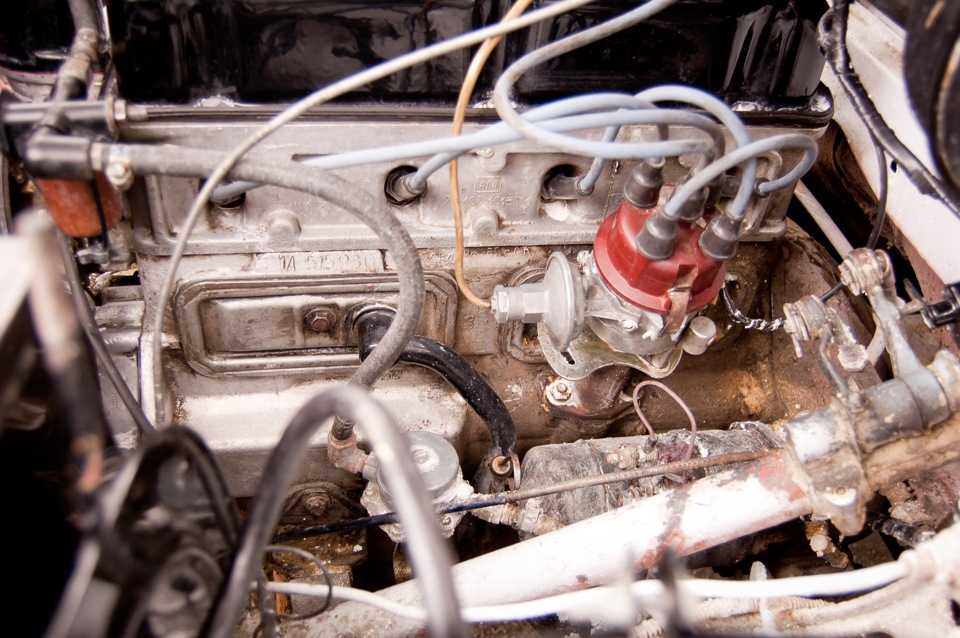

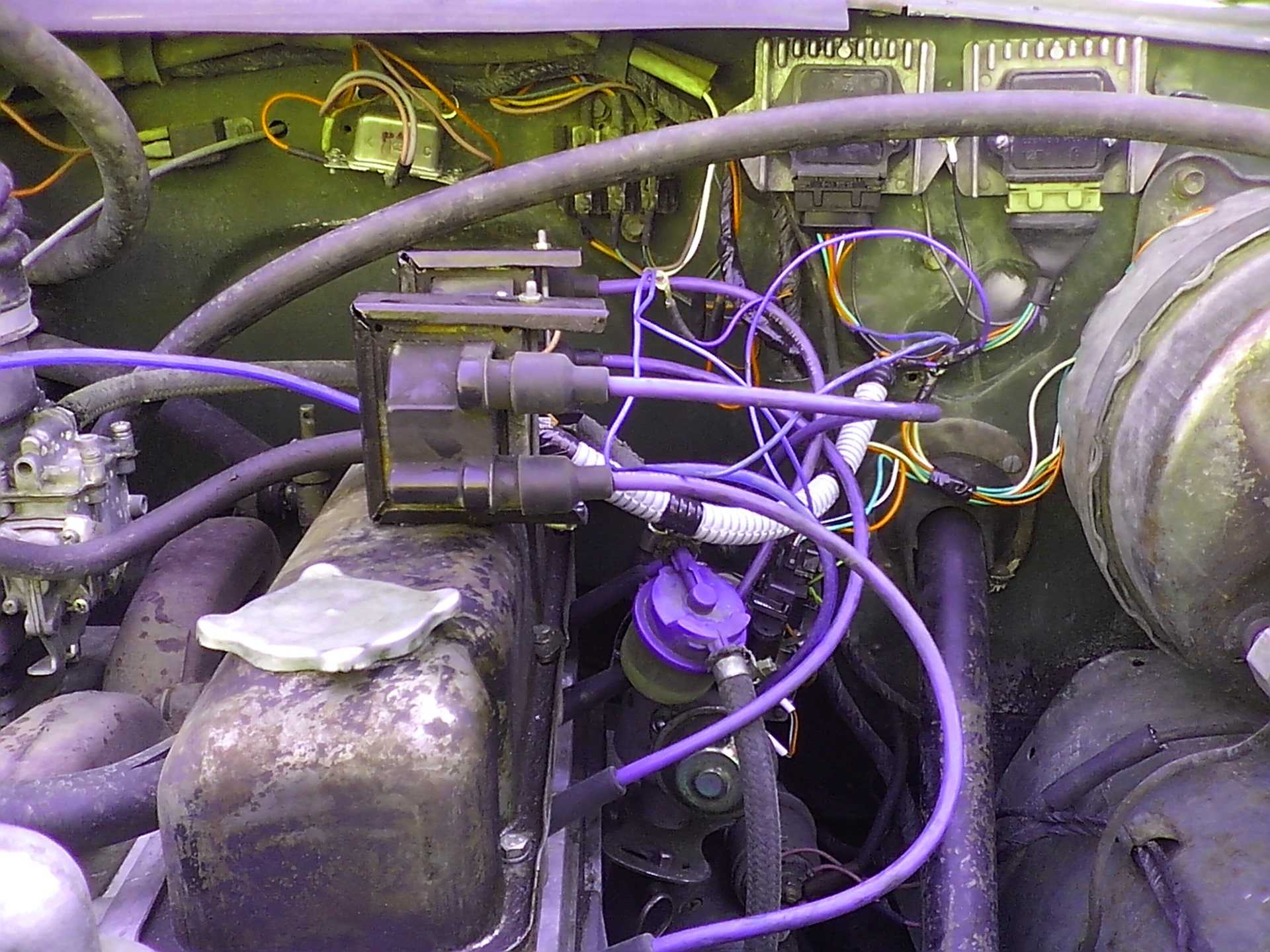

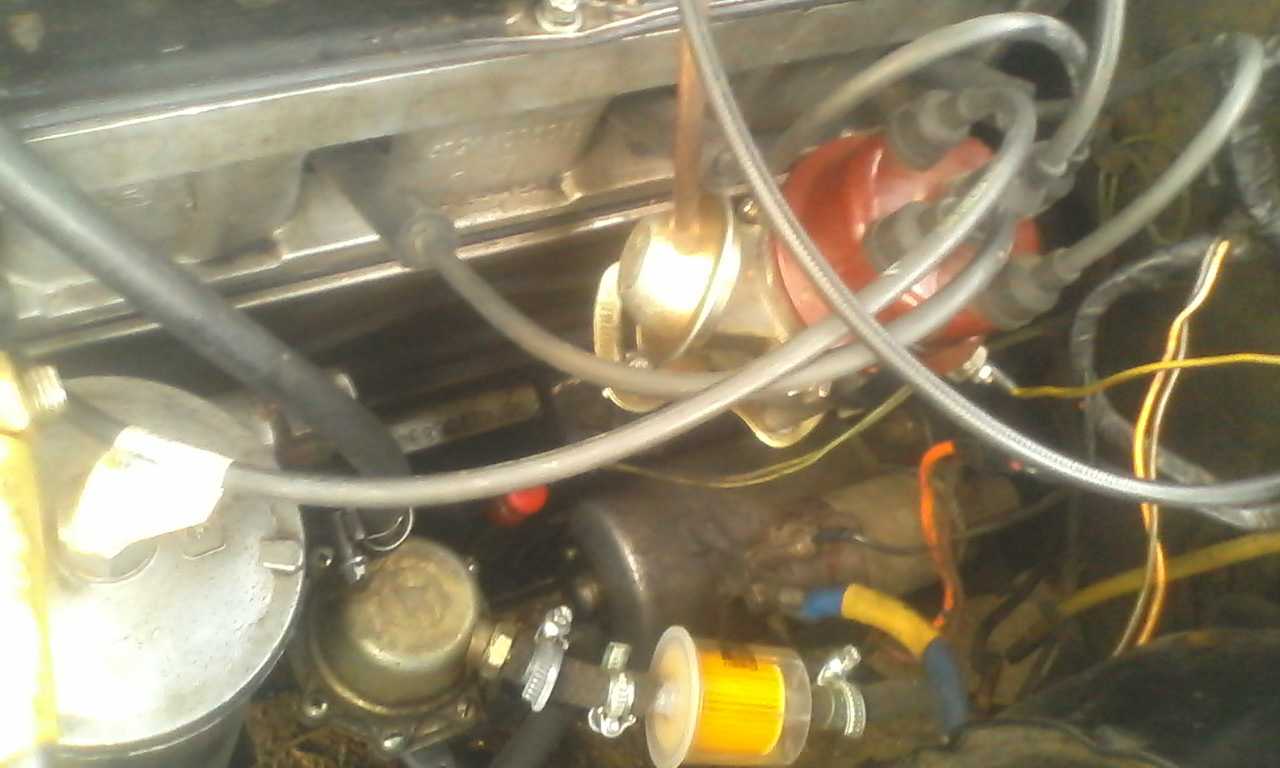

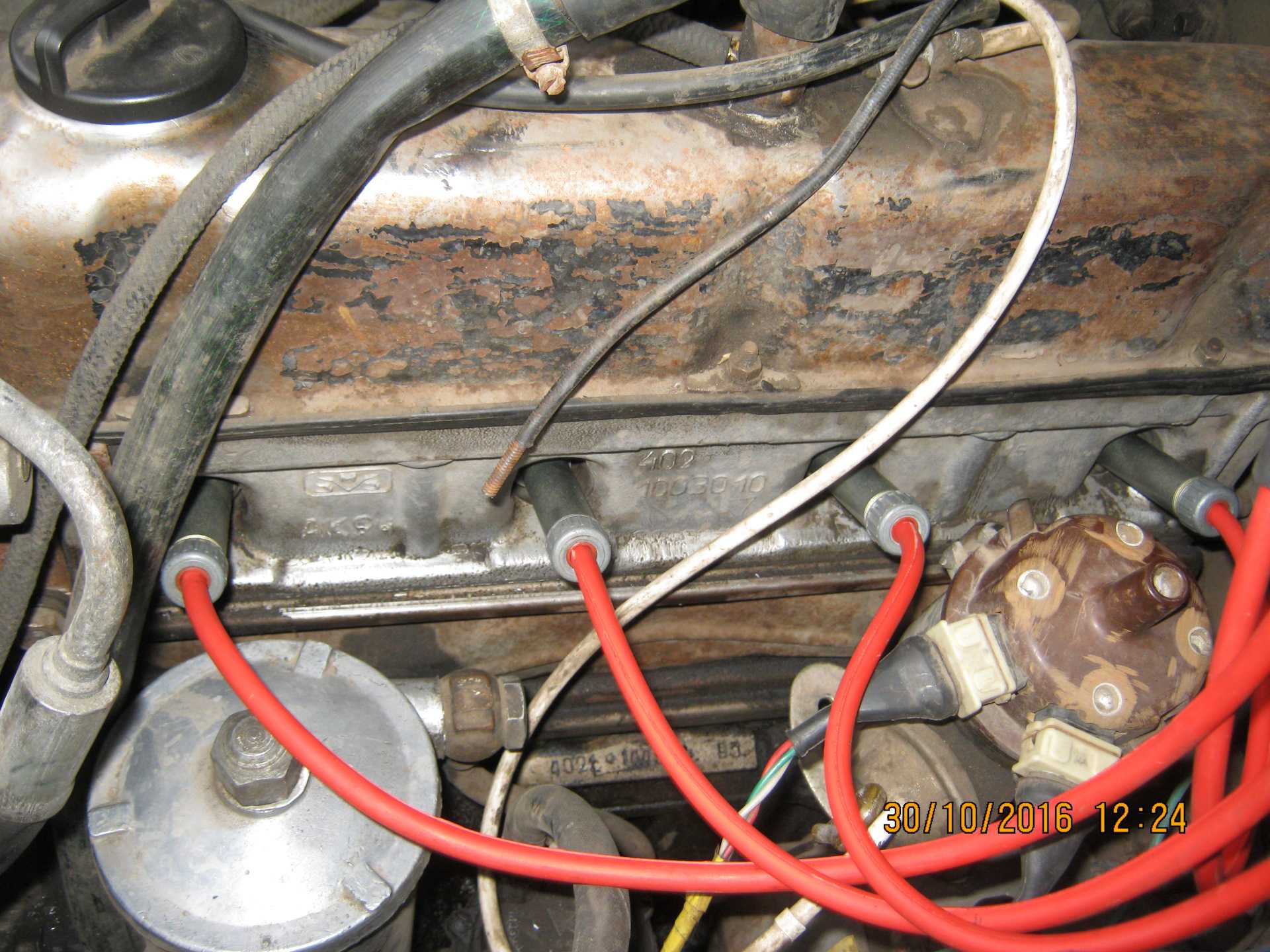

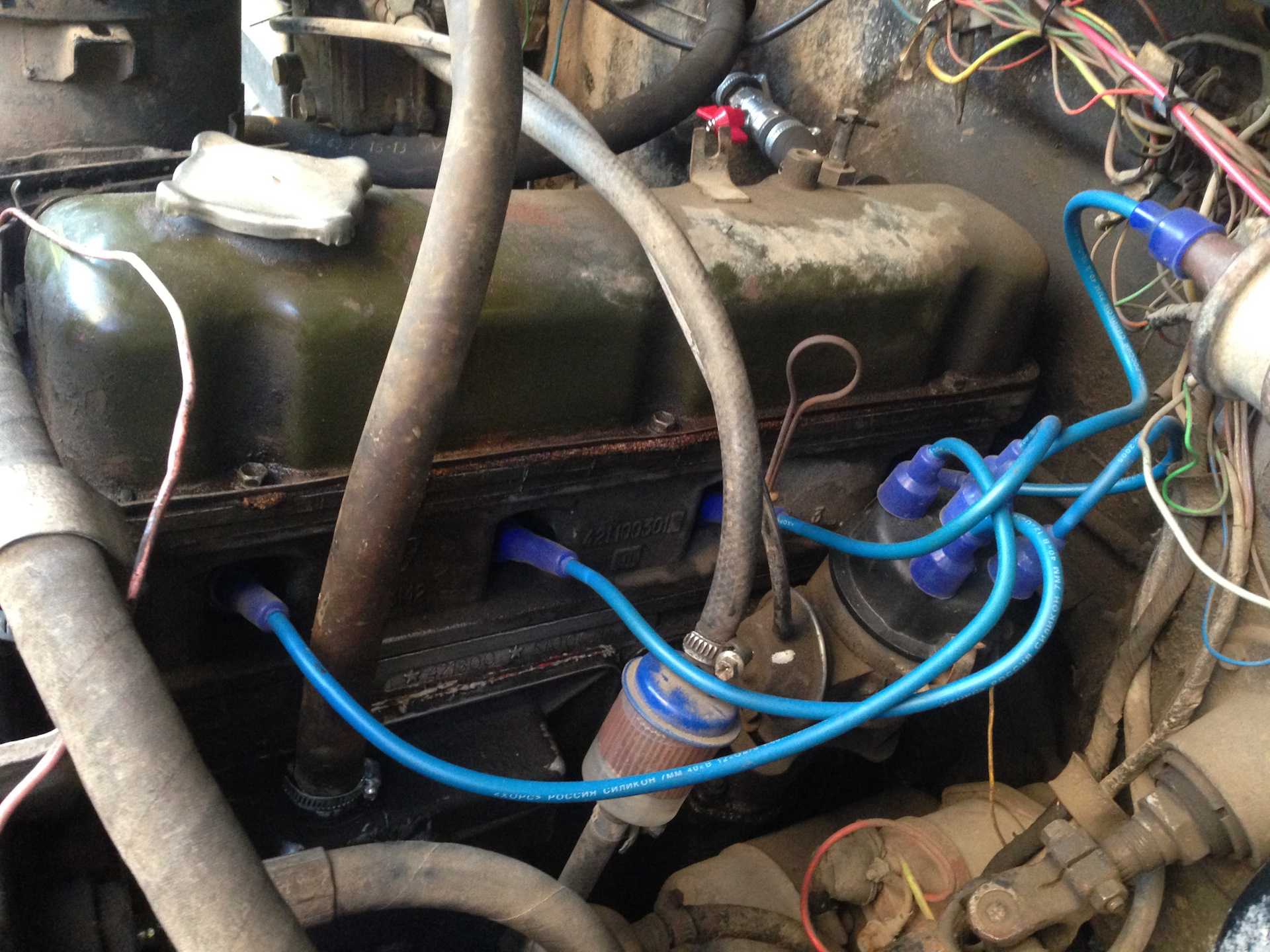

Провода высоковольтные по счетчику (384)
, Современное производство

Ретро автомобили

100 — 1000 рублей за метр

В наличии

Репродукция

12
фото

Свеча зажигания (385)
, СССР, Россия, Япония

Автомобили ретро

50 — 600 рублей за штуку

В наличии

Новые Старые Сток

18
фото

Соединительные панели проводов (387)
, СССР

ретро автомобили

120 — 150 рублей за штуку

В наличии

Новые Старые Склад

9
фото

Блок предохранителей старого образца (388)
, СССР

Горький, Москвич, ЗАЗ, ЛуАЗ и многие другие автомобили

350 рублей

В наличии

Новый Старый Сток

7
фото

Плавкие вставки в блоке предохранителей старого образца (3880)
, Современное производство

Винтажные автомобили

120 рублей за штуку

В наличии

Новые Старые Склад

Крышка генератора Г502 автомобилей ЗАЗ-966, ЗАЗ-968, ЛуАЗ (3909-966)
, СССР

ЗАЗ-966 Запорожец, ЗАЗ-968 Запорожец, ЛуАЗ

500 руб.

В наличии

Новый Старый Сток

Плита трамблера 17.3706 (3950-173706)
, Россия

Москвич 412, Москвич 2140, ИЖ, ЗАЗ, ЛуАЗ.

430 руб.

В наличии

Новый Старый запас

Крышка распределителя Р-35 (3951-35)
, Россия, СССР

Москвич, ЗАЗ

380 руб.

В наличии

Новый Старый Сток

Конденсатор-распределитель К42-18 (3955)
, Россия

Горький, УАЗ, Москвич

100 рублей за штуку

В наличии

Новый Старый Сток

Реле безопасности стартера РС-502 (399-502)
, СССР

ГАЗ-21, ЗАЗ-965, ЗАЗ-966

410 — 600 руб.

В наличии

Новый Старый Склад

6
фото

Реле блокировки стартера РБ-1 (399-рб1)
, СССР

ЗАЗ-965, ЗАЗ-966, ЗАЗ-968, ЛуАЗ

500 руб.

В наличии

Новый Старый Сток

Центральный выключатель света П300 (P300) (400-300)
, СССР

ЗИЛ-157, ЗАЗ, ЛуАЗ

250 руб.

В наличии

Новый Старый Сток

10
фото

Центральный выключатель света П-38 (400-38)
, Россия, СССР

ГАЗ-21 Волга, ЗАЗ-968 Запорожец, ГАЗ-53, МАЗ

960 руб. 02
Датчики температуры охлаждающей жидкости ТМ (417)
, СССР, Россия

ретро

100 — 400 руб/шт

В наличии

Новый Старый Склад

12
фото

Датчик аварийного давления масла ММ111 (418-111)
, Россия

Горький, ЗАЗ, УАЗ

170 руб. за штуку

В наличии

Новый Старый Сток

Вилка внутри переносной лампы 51-3715020 (4211)
, Россия

Горький, УАЗ, Москвич

130 рублей

В наличии

Новый Старый Сток

Кронштейн разъединителя ВК318 (422-к)
, Современное производство

старинные автомобили

2850 рублей

В наличии

Репродукция

6
фото

Антенна АР-108, Лада (438-108)
, СССР

ВАЗ-2101 Лада, ВАЗ-2102 Лада, ВАЗ-2103 Лада, ВАЗ-2106 Лада

6000 руб.

4000 руб.

В наличии

Новый Старый Склад

Противотуманные фары Бош (448-б)
, Bosch

ретроавто

9000 рублей за комплект

В наличии

Новый Старый Сток

Противотуманные фары производства ГДР (448-гдр)
, ГДР

Ретро автомобили

5000 руб. за КОМПЛЕКТ.

В наличии

Новый Старый На складе

Туман Юнити 5″ Юнити (448-у5)
, Unity

ретро автомобили

 29800 руб.

19300-19900 руб. за комплект

В наличии

Новый Старый Склад

19
фото

Туман Unity 6 дюймов Unity (448-u6)
, Unity

ретро автомобили

19450 рублей за комплект

В наличии

Новый Старый Склад

14
Фото

Противотуманные фары United Pacific (448-up)
, Китай

винтажные автомобили

12800 — 13600 рублей за комплект

В наличии

Новые Старые Склад

7
фото

Светоотражатели (451)
, СССР, Россия

ГАЗ-69

75 — 100 рублей за штуку

В наличии

Новый Старый Склад

12
фото

Глазок приборной панели PD 20 (458)
, СССР, Россия

М-12, М-21, М-51, М-69, ЗАЗ-965, УАЗ, мототехника

120 руб./шт.

Патроны для контрольных ламп и освещения панели приборов.
