  Устройство камских грузовиков предусматривает наличие множества клапанов, это и клапан ускорительный КамАЗ, и воздушные клапана, но главными были и остаются клапана газораспределительного механизма. С ходом эксплуатации происходит разрегулирование тепловых зазоров в цилиндрах. Их диагностику и настройку принято называть регулировкой клапанов.

  Двигатели камских авто имеют максимальную степень унификации, поэтому регулировка клапанов КамАЗ 5230, на примере которого будет вестись дальнейшее описание, практически ничем не отличается от регулировки на других моделях с двигателями 740-й серии…



1. Выключите двигатель и дайте ему полностью остыть


2. Отключите подачу топлива и аккуратно снимите крышки головок цилиндров


3. Проверьте в порядке возрастания номеров предельный момент затяжки болтов, фиксирующих головки. Он должен находиться в пределах 19-21 кгс


4. Чтобы регулировка клапанов КамАЗ 740 стала возможной, оттягиваем стопор картера маховика и прокручиваем его на 90о, затем выставляем в нижнее положение


5. Снимаем нижнюю крышку с картера сцепления и прокручиваем коленвал до того момента, когда стопор «сцепится» с маховиком

  Обратите внимание: риски на опережающей муфте и торце ТНВД должны совпасть. Если этого не случилось, проверните коленвал еще на оборот до следующего сцепления маховика и стопора

6. Оттягиваем фиксатор, проворачиваем его на 90 градусов и ставим в верхнее положение. Затем поворачиваем коленвал на 60 градусов и фиксируем. При таком положении клапана на цилиндрах 1 и 5 закроются, что нам и требовалось

  Повороты коленчатого вала выполняем вручную, проворачивая маховик ломиком через открытый люк – смещение маховика на угол между двумя отверстиями на нем, равняется 30-тиградусному повороту коленвала.

  Регулировка клапанов КамАЗ заключается в проверке зазоров на клапанах при помощи щупа – для подающего клапана величина зазора должна равняться 0. 25 мм, а для выпускного – 0.35 мм. При необходимости регулируем зазор с помощью корректировочного винта, момент его затяжки должен быть в пределах 3.4-4.2 кгс.

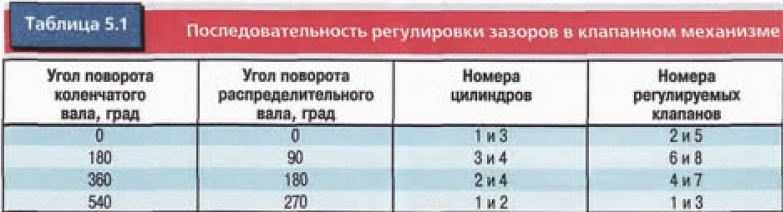

После того, как первая пара цилиндров готова, порядок регулировки клапанов на КамАЗе следующий:

 — поворачиваем коленвал на 180о, и проверяем 4-ый и 2-ой цилиндры;


 — еще поворот на 180 и регулируем цилиндры 3-ий и 6-ой;


 — еще такой же поворот и настраиваем последнюю пару – цилиндры №№ 7 и 8.

1     740.1007015     Клапан выпускной


2     740.1007010     Клапан впускной


3     740.1003446     Кольцо уплотнительное газового стыка


4     740.1003014-20     Головка цилиндра в сборе


5     740.1003010-30     Головка цилиндра в сборе


6     740.1003348     Ввертыш


7     740.1003448     Ввертыш


8     870770     Штифт 6х16


9     740. 1115152     Ввертыш М14х1,5-6g


10     740.1007108-01     Шпилька крепления стойки коромысел


11     740.1007096-01     Фиксатор коромысел


12     870836     Заглушка стойки коромысел


12     870836     Заглушка стойки коромысел


13     740.1007092-10     Стойка


14     740.1007091-10     Стойка коромысел в сборе


15     740.1007134     Шайба стопорная крепления стойки коромысел


16     1/21647/21     Гайка М10х1,25-6Н


17     740.1007140     Коромысла клапана в сборе


18     7401007148     Винт регулировочный


19     740.1007144     Коромысло в сборе


20     870505     Гайка М10х1-6Н


21     740.1007118     Втулка


22     740.1007146     Коромысло


23     740.1003434     Заглушка с кольцом уплотнительным в сборе


23     740. 1003434     Заглушка с кольцом уплотнительным в сборе


24     740.1007032     Втулка направляющая впускного клапана


25     740.1007033     Втулка направляющая


26     740.1003015-31     Головка цилиндра


27     740.1003108     Седло клапана впускного


28     740.1003110     Седло клапана выпускного


29     740.1003436     Заглушка


30     740.1003439     Кольцо уплотнительное


31     740.1007028     Сухарь клапана


32     740.1007026     Втулка тарелки пружины клапана


33     740.1007024-01     Тарелка пружины клапана


34     740.1007021     Пружина клапана внутренняя


35     740.1007020     Пружина клапана наружная


36     740.1007025     Шайба пружин клапана


37     740.1007262-01     Манжета уплотнительная в сборе


38     740. 1007264     Пружина манжеты


39     740.1007266     Кольцо манжеты


40     740.1007268-01     Манжета


41     1/35468/31     Шпилька М10х1,25х20х45


42     740.112169     Опора скобы форсунки


43     740.1008060     Втулка защитная


44     870303     Шпилька М10х1,25х20х52


45     740.1003214     Кольцо уплотнительное

Регулировка клапанов двигателя KIA в Уфе

Регулировка клапанов двигателя KIA в Уфе

Где отрегулировать клапаны автомобиля KIA в Уфе? Многие автовладельцы начинают задаваться таким вопросом, когда становится хорошо различимым, так называемый, «стук клапанов». Звук достаточно специфичен, поэтому перепутать его с другими вряд ли удастся.

Он выделяется характерным «цокающим» тембром и ритмичностью. Иногда может пропадать после долгого прогрева двигателя. Такая ситуация требует регулировки.

Регулировка клапанов двигателя это важное мероприятие по поддержанию работы двигателя в функциональном состоянии. Гармоничная работа клапанов подразумевает максимальное полное распределение энергии взрывного момента и передачи её по коленвалу через трансмиссию к колесам.

Посторонний шум в двигателе? Не затягивайте! Обратитесь к профессиональному мотористу за диагностикой двигателя KIA. Специалисты автосервиса АкМастер проведут грамотную диагностику двигателя, с высокой точностью определят причину шума и по необходимости произведут регулировку клапанов.

Мы выполняем регулировку клапанов на

всех моделях KIA
любых годов выпуска и любых модификаций, среди которых:

развернуть

Вопрос — ответ

Записаться в автосервис

Оставьте ваши контакты и наш менеджер свяжется с вами для уточненния деталей

Ваше имя Номер телефона

E-mail

Нажимая на кнопку отправить, вы соглашаетесь с правилами обработки данных

Ручные тикающие толкатели: методы регулировки клапана

Магия? Задолго до того, как я получил какое-либо официальное обучение ремонту автомобилей, я освоил важный навык регулировки клапанов. Мой старый Ford Anglia 105E 62-го года (когда-то малоизвестная английская модель, ныне известная как летающая машина в книгах и фильмах о Гарри Поттере) начал работать еще анемичнее, чем обычно. Замена свечей, точек и конденсатора не смогла восстановить его жизнеспособность, и никакая комбинация регулировок газораспределения или карбюратора не была эффективной. В отличие от машины Гарри Поттера, моя просто больше не летала.

После особенно мучительного путешествия через горы Западной Вирджинии по старой американской трассе 40 я отбросил остатки гордости и попросил совета у своего дяди, создателя прототипа Ford. Он послушал двигатель моей машины, достал из ящика с инструментами свой верный вакуумметр и прописал регулировку клапанов. Он также доверил мне несколько тайных четырехбуквенных заклинаний, которые я должен был использовать, пока я практиковался в мастерстве ломать суставы пальцев, когда каждая замерзшая гайка толкателя внезапно поддавалась, чтобы ударить мои пальцы по бесконечной череде дьявольски острых углов, заполняющих верхнюю часть двигателя.

После того, как все зазоры клапанов были приведены в норму, показания вакуума стали выше и стабильнее. Мы перепроверили регулировку зажигания и устранили большую часть «настроек» карбюратора, которые я пробовал. Волшебным образом мой почтенный скакун снова был способен развивать скорость, достигающую почти 70 миль в час! Не так уж и плохо для 39-сильного рядного четырехцилиндрового двигателя с верхним расположением клапанов и рабочим объемом менее одного литра.

Наука! Оглядываясь назад, легко понять, почему никакое зажигание или возня с топливом не могли устранить основную причину механических проблем моей машины. На самом базовом уровне двигатель представляет собой воздушный насос. Он заглатывает воздух, сжимает его, сжигает и выпускает в знакомой последовательности всасывания, сжатия, удара и выдувания, которая так любима всеми механиками. Двигатель моей машины просто не работал должным образом.

Когда впускные клапаны слишком ослаблены, они открываются позже, закрываются раньше и заставляют двигатель вдыхать менее глубоко. Если воздухозаборники слишком тугие, они открываются слишком рано, остаются открытыми слишком долго и заставляют двигатель всасывать больше, чем должен. Выпускные клапаны работают по тому же принципу: слишком ослаблены, они работают с опозданием и оставляют двигатель постоянно перегруженным; слишком тугие, а выхлопные газы чересчур энергичны и выгорают сами собой в молодом возрасте.

Когда я, наконец, перешел от домашнего мастера к профессионалу, я быстро понял, что каждая проблема с работой двигателя должна следовать одной и той же последовательности тестирования и ремонта: сначала следует устранять механические неисправности двигателя, затем зажигание, затем топливо. Появление компьютеризированных систем управления потребовало также добавления оценки электрической системы, но это все еще по необходимости вторично по отношению к механическому состоянию двигателя.

Начало работы

Большинство отечественных производителей давно перешли на гидрокомпенсаторы. На этикетке VECI под капотом указаны характеристики зазоров клапанов для тех двигателей, которые все еще оснащены регулируемыми клапанами. Особенно важно соблюдать температурный режим, указанный для проведения процедуры. Поскольку металлы расширяются при нагревании, производители обычно указывают в спецификации зазоры либо в горячем, либо в холодном состоянии. Некоторые предоставляют и то, и другое.

Насколько горячо горячо? Насколько холодно холодно? Как правило, горячая — это нормальная рабочая температура — примерно 180°F или выше. Большинство производителей предостерегают от горячей регулировки ниже 150°F. Холодная регулировка обычно требует температуры масла, охлаждающей жидкости и блока 100°F или меньше. Если вы сомневаетесь в фактической температуре, ваш инфракрасный термометр обеспечивает быстрое и простое измерение.

Touchy-Feely

Чтобы измерить зазоры клапанов, вам нужно сначала провернуть двигатель, пока положение распределительного вала не будет соответствовать спецификации производителя. Конечно, не обязательно начинать с первой указанной позиции; вполне приемлемо начинать с любой последующей обозначенной позиции и продолжать оттуда. Просто помните, с чего вы начали, чтобы не пропустить регулировку ни одного из клапанов по пути.

Хотя в некоторых заводских процедурах может быть рекомендовано производить регулировку, когда кулачок кулачка находится под углом менее 180° к толкателю, вы никогда не ошибетесь, направив выступ прямо от толкателя. Поскольку вся часть кулачка, удаленная от выступов кулачков, имеет круглую форму, можно быстрее расположить кулачок так, чтобы каждый из двух впускных или выпускных толкателей находился рядом, но не совсем касался пятки кулачка, что позволяет большему количеству клапанов срабатывать. корректироваться одновременно.

Саму процедуру измерения лучше всего изучить на опыте. Щуп нужной толщины должен проходить между головкой клапана и толкателем с небольшим усилием, подобным ощущению карманной отвертки, проведенной по маленькому магниту. Некоторые техники предпочитают вместо этого использовать ступенчатые щупы типа «проход/непроход». Меньшая толщина должна войти в зазор, а большая – исключиться. Если необходима регулировка, ослабьте контргайку толкателя и поверните толкатель до нужного зазора. Придерживая толкатель, затягивайте контргайку, затем проверьте еще раз.

Выполнение шимми

Клапанные механизмы, использующие толкатели ковша с регулировочными шайбами, требуют измерения и записи зазоров, а затем либо 1. нажатия на ковш, чтобы можно было извлечь регулировочную шайбу, измерить ее микрометром и заменить регулировочной шайбой соответствующей толщины или толщины, или 2. полностью снять распредвал, затем толкатель и регулировочную шайбу.

В дополнение к ассортименту регулировочных прокладок часто требуются специальные инструменты для нажатия на ковши толкателя и снятия прокладок. Некоторые двигатели имеют конструкцию с натягом, которая при некоторых обстоятельствах допускает контакт между клапанами и головками поршней. Обязательно соблюдайте все меры предосторожности, предлагаемые производителем, чтобы избежать деформации клапанов во время регулировки клапана!

Пока не закрывайте крышку

После правильной регулировки клапанов воспользуйтесь возможностью проверить правильность фаз газораспределения. При снятой крышке клапана я часто обнаруживал перекос ремня ГРМ или неправильную синхронизацию кулачка.

Хотя свежую прокладку крышки клапана можно использовать повторно, подавляющее большинство прокладок, находящихся в эксплуатации, необходимо заменить во время этой процедуры. Также следует заменить уплотнения трубок свечей зажигания и/или втулки крепежных деталей. Слишком легко деформировать штампованные крышки путем чрезмерного затягивания, чтобы предотвратить утечки, поэтому используйте указанные материалы и следуйте последовательности затяжки и спецификациям производителей. Даже изготовленные с высокой точностью неопреновые прокладки могут протекать, если неравномерное усилие зажима не обеспечивает герметичности во всех точках. Вот почему многие производители требуют небольшого количества герметика в критических точках, обычно возле углов прокладки или в местах, где крышки изгибаются вверх вокруг крышек подшипников или торцевых заглушек.

Когда говорить «когда»

Итак, каковы признаки и симптомы автомобиля, нуждающегося в регулировке клапанов? В то время как многие производители планируют регулировку клапанов с интервалом от 15 000 до 45 000 миль, мы все знаем, что их часто упускают из виду. Некоторые производители, такие как Honda, теперь рекомендуют регулировку только тогда, когда клапаны шумят. Однако я подвергаю сомнению этот совет, так как мой собственный опыт показал, что зазоры клапанов Honda имеют тенденцию увеличиваться, а не ослабляться по мере износа, и поэтому, скорее всего, потребуется регулировка, когда они тихие. На самом деле, я устранил несколько жалоб, связанных с плохой экономией топлива в продуктах Honda, просто с помощью хорошей регулировки клапанов. Топливная стратегия Honda на основе MAP означает, что низкий вакуум в двигателе, возникающий из-за плохого дыхания, будет ошибочно принят за высокие нагрузки двигателя. Последующее обогащение топлива превращает похитителя топлива в пожирателя бензина.

Как всегда, проверка заведомо исправных двигателей обязательна. Помимо соображений шума, более низкие, чем обычно, или неустойчивые показания вакуума в коллекторе могут указывать на необходимость дальнейшей проверки или регулировки. Всякий раз, когда стрелка вакуумметра прыгает, вы можете захотеть измерить вакуум в коллекторе. См. статью Карла Зайферта «Тестирование вакуумметра и преобразователя» (выпуск журнала MOTOR за июль 2006 г.) для получения дополнительной информации о вакуумных испытаниях.

Как показывает кривая вакуума Mercedes, показанная на рис. 1 ниже, в двигателе были настолько тугие клапаны, что в цилиндре № 5 произошел полный промах. Удивительно, но после регулировки клапанов он работал ровно. Неудивительно, что после 25 лет забвения для корректировки потребовались виртуальные археологические раскопки и немалый труд. На рис. 2 показана вакуумная волна менее удачливого Subaru. Этот снимок экрана был сделан во время прогрева, когда двигатель давал пропуски зажигания из-за небольшой трещины в головке блока цилиндров.

Проблемы, связанные с клапаном

Некоторые проблемы с клапаном не решаются путем прямой регулировки. Например, 4,0-литровый двигатель Jeep часто становился жертвой жалоб на высокий уровень NOX, а также на некоторые пропуски зажигания, которые часто возникают из-за чрезмерного накопления углерода на клапанах. При нормальной работе поворотные механизмы клапанов этого двигателя не работают ниже 3000 об/мин, что приводит к постепенному накоплению значительного количества нагара на впускных и/или выпускных клапанах.

Отложения на впускном клапане могут вызывать значительные задержки при трогании с места в холодном состоянии или более серьезные пропуски зажигания. Отложения на выпускном клапане могут серьезно ограничивать поток выхлопных газов, вызывая дальнейшее накопление в самих камерах сгорания. В результате более высокая степень сжатия вызывает повышенную температуру в камере сгорания, что, в свою очередь, повышает уровень NOX до неприемлемого уровня. Если обратиться к нему достаточно рано, все, что потребуется, — это тщательная очистка от нагара в дополнение к предписанию о периодическом вождении на более высоких оборотах. Конечно, если отложения не обрабатываются слишком долго, могут потребоваться более радикальные контрмеры, обычно включающие новые клапаны и направляющие.

На протяжении многих лет двигатели многих других производителей страдали от множества похожих болезней, связанных с клапанами, при этом тщательная декарбонизация часто была единственным эффективным методом лечения. В некоторых случаях модернизированные маслосъемные колпачки, направляющие или даже сами клапаны являются единственными постоянными исправлениями.

Заключение

Раньше регулировка клапанов была частью каждой плановой настройки. Никакие регулировки оборотов холостого хода, опережения зажигания или топливной смеси не производились до тех пор, пока не были выполнены необходимые регулировки клапанов, по точно тем же причинам, которые отдают предпочтение дыхательным путям и дыханию при оказании первой помощи. Правильные зазоры клапанов и регулировка фаз газораспределения являются фундаментальными предпосылками правильной механической работы двигателя. Постоянное использование вакуумметра и сигналов вакуума позволяет техническим специалистам распознавать проблемы при их возникновении.

Загрузить PDF

Как установить и отрегулировать зазоры клапанов, как у профессионалов

Регулировку и регулировку зазоров клапанов часто упускают из виду как простую и несложную задачу для надлежащего обслуживания двигателя, однако многое можно получить, обращая внимание на зазоры клапанов. . Хорошая первоначальная настройка и внимательное наблюдение за зазором клапана могут предупредить вас о проблеме, прежде чем она приведет к пагубной гибели вашей силовой установки. Мы связались с некоторыми ведущими производителями двигателей в отрасли, чтобы узнать, что каждый должен знать об установке и регулировке зазора клапана.

О наших экспертах

Мы хотели знать все, что нужно знать о регулировке зазоров клапанов, поэтому мы связались с некоторыми из самых уважаемых производителей высокопроизводительных двигателей, чей общий опыт в создании первоклассных гоночных двигателей составляет более 110 лет и чьи резюме читаются как члены Международного зала славы дрэг-рейсинга. Эти давние производители двигателей хорошо известны своим опытом и знаниями в области двигателей, поэтому мы собрали всю информацию, чтобы составить окончательное руководство по регулировке зазоров клапанов. Давайте посмотрим на наших экспертов:

Скотт Шафирофф более тридцати лет занимается как гонками, так и созданием гоночных двигателей. В настоящее время владелец Shafiroff Race Engines and Components.

Пэт Муси начал участвовать в гонках в 1969 году и за это время стал восьмикратным чемпионом Pro Street с более чем 40-летним опытом создания двигателей. Владелец Pat Musi Performance.

Дэвид Реер начал производство двигателей вместе с Бадди Моррисоном в 1971 году на заднем дворе магазина автозапчастей в Мэнсфилде, штат Техас. Главный производитель двигателей Рехер возглавляет компанию Reher-Morrison Racing Engines уже почти 40 лет.

Мы также связались с Эшли Ньюман , техническим консультантом COMP Cams, чтобы узнать точку зрения производителя на настройку зазора клапана. Ньюман также является опытным гонщиком на кольцевой трассе, который понимает реальный мир, знает подход к обслуживанию боксов, а также к обслуживанию в лабораторных условиях.

Понимание причин неправильного зазора клапана

Зазор клапана, который представляет собой зазор между кончиком коромысла и кончиком штока клапана, представляет собой тонкий баланс между долговечностью и максимальной мощностью. Большинство распределительных валов поставляются с таблицей характеристик кулачка, в которой указана рекомендуемая настройка зазора клапана. Скотт Шафирофф объяснил: «Ваша карта камеры — это не число, при котором ваша машина будет работать лучше всего, это просто отправная точка. Некоторые производители кулачков публикуют число на карточке кулачка, которое является минимальным числом плетей, потому что, если вы нажмете их немного сильнее, не будет пандуса или они будут работать слишком жестко. Однако, если вы запустите их слишком свободно, это усложнит работу клапанного механизма. Так что всегда есть компромисс между долговечностью и мощностью».

Шафриофф продолжил иллюстрировать свою точку зрения, сказав: «Если вы можете зажать кулачок сильнее и получить ту же производительность, вам лучше, если вы не опустились ниже минимального зазора. Чем слабее вы бежите, тем тяжелее это для лифтеров. Вы должны найти ту золотую середину, где ваша машина работает лучше всего, и немного сбросить ее. Это значительно увеличивает долговечность и почти ничего не отнимает у мощности. Это умный способ участвовать в гонках».

Дэвид Реер говорит, что «Сломанный подъемник является наиболее разрушительным отказом компонента, за исключением сломанного шатуна». Проверка зазора клапана позволит вам узнать о наличии проблемы до того, как она приведет к катастрофе.

Дэвид Реер повторил предупреждение о тщательной проверке зазоров клапанов. Слишком большой зазор между коромыслом и штоком клапана может привести к поломке толкателя. По словам Реера, «Сломанный подъемник является наиболее разрушительным отказом компонента, за исключением сломанного шатуна. Каждый раз, когда мы ремонтируем двигатель, мы очень тщательно проверяем бывшие в употреблении роликовые подъемники. Простой акт профилактического обслуживания, такой как регулярная проверка зазоров клапанов, может сэкономить гонщику много денег».

Трюки Musi с клапанным зазором начинаются при сборке клапанного механизма. «Убедиться, что в отверстии подъемника нет заусенцев, а подъемники проворачиваются в отверстии» — это очень важно в книге Муси. «Просто прогоните отверстие подъемника через отверстия, чтобы удалить любые зазубрины, заусенцы или коррозию», — продолжил он.

Уловки Пэта Муси с клапанным зазором начинаются при сборке клапанного механизма, когда необходимо убедиться, что в отверстии подъемника нет заусенцев, а подъемники проворачиваются в отверстии.

Начало работы

Независимо от того, что вы слышали, нет никакой тайны в регулировке зазора клапана на кулачках с плоскими толкателями. Независимо от того, имеете ли вы дело с гидравлическими или механическими кулачками с плоскими толкателями, у нас есть процедура, которая сделает эту очень важную задачу гладкой, как по маслу.

Приступая к установке коромысла, проверьте, чтобы толкатели были установлены через направляющую пластину в центр подъемника. Эшли Ньюман из COMP Cam рекомендует «предварительно смазать или загрунтовать все толкатели через отверстия для толкателей».

Начните с проверки того, что все толкатели установлены через направляющую пластину в центр подъемника.

Затем нанесите небольшое количество монтажной смазки как на наконечники штоков клапанов, так и на седла толкателей коромысла. Мы добились большого успеха со сборочной смазкой COMP Cams, и она стала основным продуктом в гараже PowerTV. После того как наконечники штоков клапанов и седла коромысел покрыты сборочной смазкой, можно устанавливать коромысла на шпильку коромысел. Обильно нанеся монтажную смазку на шар коромысла, поместите его на шпильку коромысла плоской стороной цапфы вверх. Дважды проверьте, правильно ли установлены толкатели в толкателях и сиденьях коромысел. Точно таким же образом установите все коромысла. Ньюман сказал нам: «Очень важно устанавливать коромысла, не вращая двигатель, потому что вы можете случайно погнуть толкатель, даже не подозревая об этом».

Убедиться, что штоки центрированы в чашке толкателя, очень важно для регулировки зазора клапана.

Установите регулировочную гайку, затянув ее «от руки» до точки, в которой толкатель не имеет зазора, но все еще будет вращаться под вашими пальцами. Повторяйте этот процесс до тех пор, пока не будут установлены все толкатели и все коромысла.

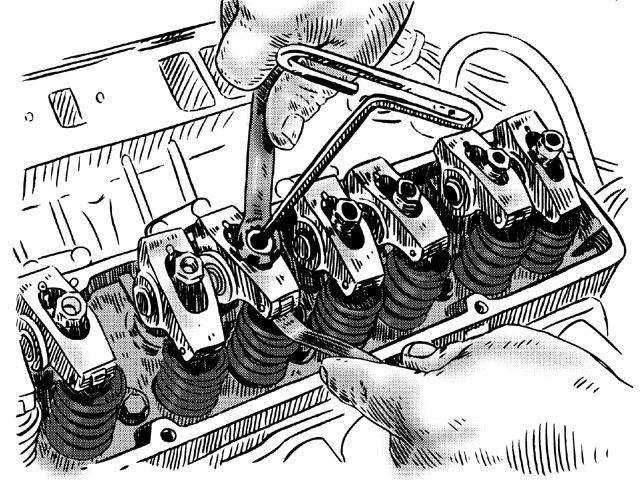

Наконец, пришло время отрегулировать зазор клапана. Наши эксперты сказали нам, что лучший способ, который они нашли, — это установить затвор, по одному цилиндру за раз, в правильном порядке зажигания. Убедившись, что болт демпфера установлен в коленчатый вал, проверните двигатель рукой в ​​сторону его нормального вращения.

Для регулировки зазора клапана на гидрокомпенсаторах не требуется «щуп». Процесс одинаков для штампованных стальных коромыслов (таких как изображенные) или коромыслов с роликовыми наконечниками.

Для распределительных валов гидроподъемника

Когда выпускной клапан только начинает открываться на первом цилиндре в порядке запуска, отрегулируйте впускной клапан, слегка ослабив регулировочную гайку, одновременно вращая толкатель, пока не почувствуете рывок в коромысле. Затяните регулировочную гайку, пока не будет устранено провисание коромысла и толкателя. Слегка поверните толкатель пальцами, затягивая регулировочную гайку, и вы должны почувствовать точку, в которой есть небольшое сопротивление (это называется нулевым зазором). Поверните регулировочную гайку на ½ оборота дальше этой точки, обеспечив оптимальную предварительную нагрузку для коромысла, толкателя и подъемника. По словам Ньюмана, «вам следует искать 0,030–0,060 предварительного натяга в типичном гидравлическом подъемнике». Следуйте этой процедуре, тщательно регулируя каждый впускной клапан в соответствии с порядком работы цилиндра.

Когда все впускные клапаны установлены на правильный зазор клапанов, можно отрегулировать выпускные клапаны. Используя ту же процедуру, что и с впускными клапанами, вам нужно провернуть двигатель, пока толкатель впуска не переместится полностью вверх и не повернется чуть выше максимального подъема. Теперь выпускной клапан можно отрегулировать. Когда все впускные и выпускные клапаны отрегулированы с надлежащим зазором, все ведущие производители двигателей обычно выполняют двойную проверку, проворачивая двигатель и снова проверяя каждый клапан, начиная с первого цилиндра в порядке зажигания.

Для регулировки клапанного зазора на сплошных кулачках толкателя необходимо использовать «щуп» и карту спецификаций, которая поставляется с вашим распределительным валом.

Распределительные валы сплошного подъемника

Увязка клапана цельного подъемника или механического распределительного вала очень похожа на распределительные валы гидравлического подъемника. Еще раз, самая важная часть — не забыть отрегулировать только один клапан на одном цилиндре за раз, начиная с первого цилиндра в порядке зажигания и продвигаясь к последнему цилиндру.

Единственная разница в регулировке зазора на распредвалах со сплошным толкателем заключается в том, что после достижения нулевого зазора вы регулируете впускной клапан, ослабляя регулировочную гайку, пока не почувствуете небольшой зазор на коромысле. Затем вы можете установить зазор на клапанах по спецификациям, указанным в карте спецификаций распредвала, прилагаемой к распредвалу. Закрутите гайку впускного коромысла вниз с помощью щупа правильной толщины, вставленного между штоком клапана и кончиком коромысла. Затяните регулировочную гайку до появления легкого сопротивления при перемещении щупа. Не затягивайте слишком сильно, иначе вы рискуете повредить распределительный вал через короткий промежуток времени.

Затяните регулировочную гайку до появления легкого сопротивления при перемещении «щупа».

Лучшие производители двигателей дают нам 7 советов по регулировке зазоров клапанов:

Найдите золотую середину. Дэвид Реер объяснил: «Вы должны найти ту золотую середину, где ваша машина работает лучше всего, и немного сбросить ее. Это значительно увеличивает долговечность и почти ничего не снижает в мощности».

Установите зазор клапана на «холодный». Скотт Шафриофф напомнил: «Цилиндры нагреваются с разной скоростью, но холод есть холод». Шафриофф посоветовал нам регулировать зазоры клапанов на холодном двигателе и еженедельно проверять зазоры клапанов при температуре окружающего воздуха. Это даст вам лучшее представление о том, когда меняется зазор в одном из цилиндров.

Игнорировать ручной метод регулировки клапанного зазора Chilton. Рехер и Муси согласны с тем, что этот метод работает только для уличных распредвалов. Наилучшая последовательность, которую следует использовать при регулировке зазора клапана, — это следовать порядку зажигания. Это требует меньшего количества оборотов коленчатого вала и поможет избежать проблем с перекрытием клапанов.

Правило EO/IC (выпускное отверстие и впускное закрытие). Отрегулируйте зазор впускного клапана, когда выпускной клапан начинает открываться. Это поместит впускной подъемник в базовый круг, где вы хотите, чтобы он был. Затем отрегулируйте зазор выпускного клапана, когда впускной клапан находится примерно наполовину на стороне закрытия.

Будьте последовательны. По словам Муси, «регулировка зазора клапана — это не высшая математика, но вы можете помочь себе, если будете последовательны. Каждый раз проверяйте ресницу одинаково, иначе она будет повсюду. Вы не узнаете, когда у вас возникнут проблемы».

Еженедельно проверять зазор клапана. Дэвид Реер говорит: «Мое главное правило профилактики — никогда не игнорировать значительное изменение зазора клапана. Если у одного клапана внезапно на 20 тысячных больше зазор, чем у других клапанов, выясните, почему. Клапан погнут, толкатель сломан, наконечник толкателя сгорел? Если вы неукоснительно проверяете зазоры клапанов, вы можете обнаружить эти проблемы до того, как они приведут к дальнейшему повреждению».

Знай, с чем имеешь дело. Если вы используете оригинальные запасные части, такие как алюминиевые блоки или титановые клапаны, следуйте рекомендациям производителя по техническому обслуживанию, например, по регулировке зазора клапана. Производитель уже рассчитал специальные компенсации для этих экзотических материалов.

Правильная регулировка зазоров клапанов поразит вашу семью и друзей и может даже помочь вам выиграть несколько гонок.

Заключение

Регулировка зазоров клапанов может быть пугающей для обычного человека, но, поговорив с ведущими производителями двигателей, зазоры клапанов — это простая и основная процедура технического обслуживания, которая, если она выполняется целенаправленно, представляет собой прогулку в парке. Найти золотую середину, быть последовательным и следовать рутине — это ключи к профессиональной настройке зазора клапана. Используя эти советы по зазорам клапанов от наших экспертов, вы можете удивить свою семью и друзей и повлиять на другие головки редукторов своим новым опытом. Обладая этими знаниями, вы можете стать самым быстрым парнем на трассе. Как минимум, вы будете самым быстрым парнем в округе, плюс у вас будет право похвастаться самым точным зазором клапана.
