Порядок работы цилиндров двигателя разных авто

Ноя
6
2014

В большинстве случаев рядовому автовладельцу вовсе не нужно понимать порядок работы цилиндров двигателя. Однако эта информация не нужна до тех пор, пока у автолюбителя не появится желание самостоятельно выставить зажигание либо отрегулировать клапана.

В большинстве случаев рядовому автовладельцу вовсе не нужно понимать порядок работы цилиндров двигателя. Однако эта информация не нужна до тех пор, пока у автолюбителя не появится желание самостоятельно выставить зажигание либо отрегулировать клапана.

Информация о порядке работы цилиндров двигателя авто непременно понадобится в том случае, если нужно будет подключить высоковольтные провода или трубопроводы в дизельном агрегате.

В таких случаях добраться до станции техобслуживания бывает порой попросту невозможно, а знаний о том, как работает двигатель не всегда достаточно.

Порядок работы цилиндров двигателя – теория

Порядком работы цилиндров называют последовательность, с которой происходит чередование тактов в разных цилиндрах силового агрегата.

Данная последовательность зависит от следующих факторов:

• количество цилиндров;
• тип расположения цилиндров: V-образное либо рядное;
• конструкционные особенности коленвала и распредвала.

Особенности рабочего цикла двигателя

То, что происходит внутри цилиндра, называется рабочим циклом двигателя, который состоит из определенных фаз газораспределения.

Газораспределительной фазой называют момент, в который начинается открытие и заканчивается закрытие клапанов.

Измеряется фаза газораспределения в градусах поворота коленчатого вала по отношению к верхней и нижней мёртвым точкам (ВМТ и НМТ).

На протяжении рабочего цикла в цилиндре воспламеняется смесь топлива и воздуха. Промежуток между воспламенениями в цилиндре оказывает непосредственное влияние на равномерность работы мотора.

Двигатель работает максимально равномерно при наименьшем промежутке воспламенения. Данный цикл непосредственно зависит от количества цилиндров. Чем большим является число цилиндров, тем меньшим будет интервал воспламенения.

Порядок работы цилиндров двигателей разных автомобилей

У разных версий однотипных моторов цилиндры могут работать по-разному.

Для примера можно взять двигатель ЗМЗ. Порядок работы цилиндров 402 двигателя выглядит следующим образом – 1-2-4-3.

Но, если говорить о порядке работы цилиндров двигателя 406, то в данном случае он составляет 1-3-4-2.

Нужно понимать, что один рабочий цикл четырехтактного мотора по длительности равен двум оборотам коленчатого вала. Если использовать градусное измерение, то он составляет 720°. У двухтактного двигателя он равен 360°.

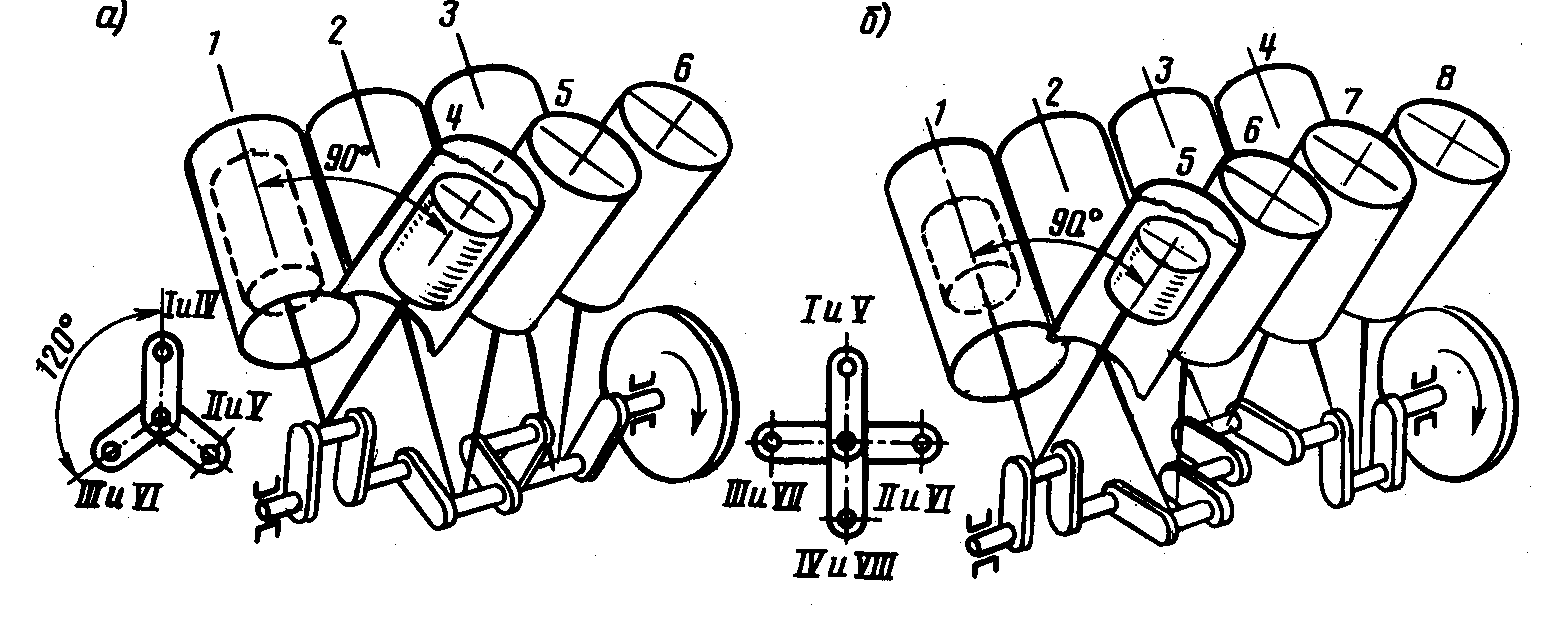

Колена вала расположены под специальным углом, в результате чего вал постоянно пребывает под усилием поршней.

Данный угол определяется тактностью силового агрегата и числом цилиндров.

• порядок работы 4 цилиндрового двигателя со 180-градусным интервалом между воспламенениями может составлять 1-2-4-3 либо 1-3-4-2;

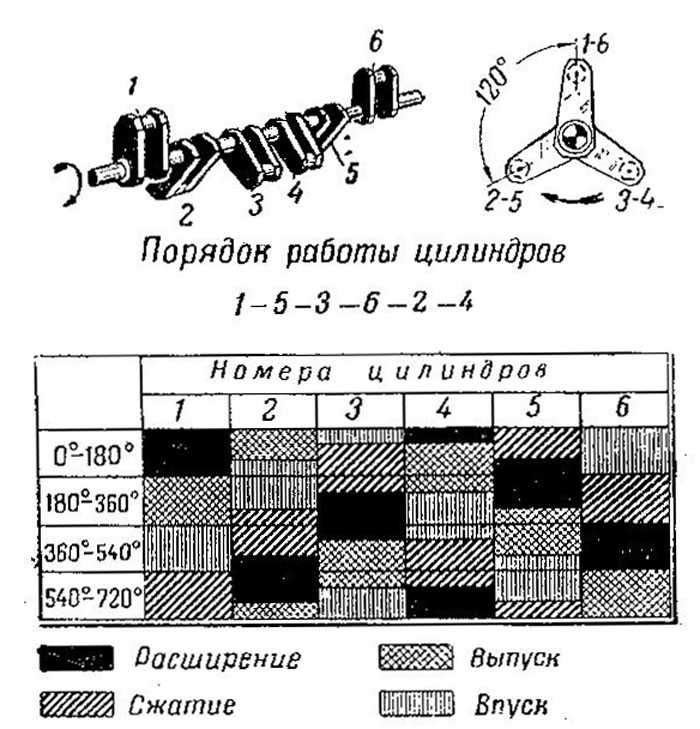

• порядок работы 6 цилиндрового двигателя с рядным расположением цилиндров и 120-градусным интервалом между воспламенениями выглядит так: 1-5-3-6-2-4;
• порядок работы 8 цилиндрового двигателя (V-образный) – 1-5-4-8-6-3-7-2 (90-градусный интервал между воспламенениями).

В каждой схеме двигателя, независимо от его производителя, порядок работы цилиндров начинается с главного цилиндра, отмеченного номером 1.

Наиболее вероятно, информация о порядке работы цилиндров двигателя автомобиля, не будет очень актуальной для вас.

Желаем успехов в определении порядка работы цилиндров мотора вашей машины.

Порядок работы цилиндров ЗИЛ 130 | порядок зажигания ЗИЛ 130 8 цилиндров

Меню

• Новости
• Статьи
• Видеоматериалы
• Фотоматериалы
• Публикация в СМИ
• 3D-тур

Будь в курсе

Новости, обзоры и акции

26. 11.2020

Мотор ЗИЛ 130 впервые был выпущен в 1964 году. Двигатель долгое время оставался образцом качества, поэтому он превратился в востребованный аппарат грузовой техники. Поэтому нередко многие спрашивают, каков порядок зажигания 8 цилиндров у ЗИЛ-130

Характеристики

Третий по стойкости к российским условиям 6-литровый мотор обладает V-образной конфигурацией, восемью цилиндрами, диаметром рабочей камеры вытеснения 100 миллиметров, 95-миллиметровым поршневым ходом и двумя клапанами. Двигатель работает на номинальной мощности в 150 лошадиных сил, совершает 3200 оборотов за минуту и имеет двухкамерную топливную подачу. В моторе работает жидкостная охлаждающая система.

Данный агрегат был уменьшен в объеме до 6-ти литров, что помогло снизить топливный расход. В нем встал двухкамерный тип карбюраторной системы со специальным ограничителем оборотов. Стоит указать, что у модели мотора ЗИЛ 130 есть модификации.

На первые советские машины ставили классические карбюраторные моторы с V-образными рабочими камерами вытеснения. В подобной системе двигатель достигал в объеме 5200 сантиметров в кубе. Спустя некоторое время разработчики убедились, что техника не развивает нужного потенциала. Из-за этого была изготовлена V-образная модель на 8 цилиндров. Благодаря увеличению количества последних деталей удалось увеличить мощность силового агрегата до 150 лошадиных сил. Такой потенциал не развивал ни мотор 357 марки, ни агрегат 131 марки. Впоследствии конструкторами был создан вариант, который давал водителю разгоняться до 90 км/ч благодаря четырехтактному циклу совершаемой работы и верхнему клапанному расположению.

Блок цилиндров

Блок рабочих камер вытеснения выполнен из чугуна. В нем представлены вставные гильзы шириной 7,5 миллиметров. Уплотнение верха гильз осуществляется с помощью зажима бурта элемента у блока и его головки через асбостальную прокладку. Внизу уплотнение осуществляется с помощью двух резиновых колец.

С 1970-го года на моторах, чтобы предупредить образование трещин, у средних цилиндровых блоков на перетяжке болтов крепления головок в отверстия были введены цековки и увеличены болты в длину. В блоках, которые не имеют цековок в резьбе, использованы короткие с удлиненными болтами.

Головка камер выполняется из алюминия, в нее вставлены седла и направляющие клапанов. У блока и головок находятся асбостальные типы прокладок. Каждая блочная головка прикрепляется к цилиндровым деталям с помощью 17 болтов. Порядок работы цилиндров ЗИЛ 130 выглядит следующим образом: 1,5,4,2,6,3,7,8. При этом нумерация их представлена в следующем виде: правые рабочие камеры вытеснения обозначаются цифрами 1, 2, 3 и 4, а левые — 5, 6, 7 и 8. Распределительный вал установлен в блоке. Силовой агрегат с таким расположением блоков ставится на ЗИЛ-130, 131, 375 и 508.

Принцип работы

Для общего понимания того, как выглядит порядок зажигания ЗИЛ 130 8 цилиндров, необходимо указать на принцип работы двигателя. Мотор работает благодаря функционированию кривошитно-шатунного, газораспределительного механизма, системы охлаждения, смазки и питания. Кривошипно-шатунный механизм при сгорании топлива расширяет, преобразовывает движение коленчато-валового поршня. В нем находятся блоки рабочих камер вытеснения с картерами, поршни, шатуны с другими деталями.

Блок цилиндров считается основной деталью силового механизма. К нему крепятся все элементы. В них находятся камеры сгорания, которые охлаждаются через особо сконструированную полость. Там же располагаются детали, отвечающие за правильное функционирование распределительного механизма поступающего газа: впускные с выпускными топливными каналами и направляющими устройствами. Распредвал представлен в правом и левом цилиндровом ряду. Вращаясь, его штанга надавливает на винт механизма, нажимает на поверхность клапана и открывает канал в головках рабочих камер вытеснения. Распределительный вал действует на толкатели камер. Газовый распределительный механизм с верхним клапанным местонахождением улучшает форму камеры сгорания, наполняет цилиндры и создает условия, при которых сгорает топливная смесь. Улучшенная форма камеры повышает мощность аппарата.

Коленчатый вал включает в себя шатунные шейки с противовесами. Местонахождение шатунных шеек в коленвале зависит от числа цилиндров. В движке V-образной конфигурации их в несколько раз меньше, чем рабочих камер внутреннего сгорания, поскольку на одну шейку валового шатуна установлено по несколько шатунов на левый с правым рядом цилиндров. Детали сделаны на разных промежутках, чтобы рабочие такты равномерно чередовались. В восьмицилиндровом V-образном двигателе представлено по четыре шейки, которые находятся под 90 градусным углом.

Помимо шеек, в камерах ВСД находятся клапаны. Они открываются и закрываются, в зависимости от того как направлены поршни и необходимы для наполнения двигателя топливом.

Для того чтобы двигатель не перегревался во время своей работы, у блока камер сгорания и пускового подогревателя находятся краники с резьбовыми отверстиями, которые впускают охлаждающую жидкость. Принудительная циркуляция охлаждающей жидкости осуществляется с помощью водяного насоса, а усиленное охлаждение происходит благодаря интенсивному обдуву радиатора воздухом.

Принцип зажигания

Чтобы лучше изучить тему о том, какой порядок работы цилиндров двигателя ЗИЛ-130, следует знать, как происходит зажигание. Его порядок следует знать, чтобы производить сборку мотора в ходе капитального ремонта и во время снятия распределителя. Чтобы установить зажигание на ЗИЛ 130, необходимо выполнить следующую процедуру:

• Откорректировать поршневой ход первого цилиндра, поместить рядом с тактом сжатия наверх. Для этого нужно прокрутить коленвал, пока отверстие фрикционного кольца не будет стоять у показателя ВМТ на установочном указателе. Его можно рассмотреть на ограничительном датчике предельно разрешенного количества оборотов.




• Изменить положение валового паза распределительного устройства. Этому элементу нужно находиться параллельно риску фланца наверху. После правления компонент следует поместить в блок. До того, как установить трамблерный привод, следует посмотреть при этом, чтобы отверстия на нижнем фланце корпуса соответствовали пазам, которые необходимы для болтового монтажа. Затем угол у осевой пазовой направляющей и соединительной осью обязан быть примерно 15 градусов.




• Повернуть коленвал при смещении величины угла опережения зажигания. Для вращения вала следует использовать рукоять пуска. В ходе работы коленвальное отверстие шкива совместить с фильтром радиопомех в катушке зажигания.




• Высвободить фиксационный болт пластины. После этого вставить в гнездо распределитель в положении, при котором корректорный октан смотрит вверх. Роторный электрод распределить у клеммы первой камеры сгорания.




• Устранить зазоры распределительного прибора. Установить трамблерную установку значит снять покрышку, повернуть распредвал с помощью бегунка слева направо, включить зажигание и повернуть корпус до зажигания массы с центральным проводом. После корректировки зазор концевой проводниковой части с массой не должен быть более трех миллиметров.




• Затянуть болт, который фиксирует пластину распределительного устройства. Проверить соединение проводов. Следует, чтобы они были вставлены так, как требует порядок цилиндров ЗИЛ 130. До того, как поставить механизм зажигания, следует сделать проверку контактного расстояния проводников прерывателя. Если зазор больше нормальных обозначений, следует выполнить корректировку его в нужную сторону. Важно установить показатель верхней пластины на корректоре октана на О.

В результате, мотор ЗИЛ-130 неспроста служит эталоном советского силового двигателя. Порядок работы цилиндров ЗИЛ сложен, но хорошо продуман, благодаря чему грузовая техника с ним двигается максимально плавно, надежно и с наименьшим количеством расхода топлива. Четырехтактный восьмицилиндровый агрегат с карбюраторной системой подачи топлива служит одним из наиболее надежных аппаратов советского типа, поэтому сохраняет свою востребованность по сегодняшний день. Для лучшего обслуживания, капитального ремонта техники следует внимательно изучить конструктивные особенности, порядок работы двигателя, представленные выше.

Другие статьи

Смотреть

ещё

Номер рамы ЗИЛ 130

16.12.2020 12:17:00

Порядок зажигания ЗИЛ-131

16.12.2020 00:01:00

Давление в шинах ЗИЛ 130, ЗИЛ 131

15.12.2020 23:33:00

Устройство переднего моста ЗИЛ-131

15.12.2020 21:44:00

Тюнинг трактора МТЗ

15.12.2020 12:09:00

ГУР ЗИЛ 130 устройство

15.12.2020 11:59:00

Схема подключения стартера ЗИЛ 130

14.12.2020 21:14:00

Электросхема ЗИЛ 131 цветная с описанием

30.11.2020 11:03:00

Раздаточная коробка ЗИЛ 131. Устройство

28.11.2020 18:24:00

Схема переключения передач ЗИЛ 131

27.11.2020 12:00:00

Номер рамы ЗИЛ 131

26. 11.2020

Объем масла в двигателе ЗИЛ 131

26.11.2020

Как поставить диск сцепления на ЗИЛ 130

25.11.2020

Установка ЯМЗ-236 на ЗИЛ 131

25.11.2020

Погрузчик на заднюю навеску трактора МТЗ

24.11.2020

Подбор масла «Тотал»

23.11.2020

Коробка передач трактора Т150

30.10.2020

Коробка трактора Т-25

23.10.2020

Рулевой механизм ЗИЛ 130

23.10.2020

Мощность двигателя трактора МТЗ

22.10.2020

Смотреть

ещё

Возврат к списку

Порядок зажигания — все, что вам нужно знать

Порядок запуска двигателя относится к определенной последовательности, в которой цилиндры двигателя внутреннего сгорания воспламеняются для выработки энергии. Этот заданный порядок имеет решающее значение для обеспечения плавной, эффективной работы двигателя с минимальными вибрациями.

Порядок запуска влияет на различные аспекты работы двигателя , такие как мощность, расход топлива и выбросы. Каждый тип двигателя имеет свой уникальный порядок включения, предназначенный для оптимизации его производительности и баланса.

Цель этой записи в блоге — предоставить исчерпывающее руководство для энтузиастов, которые хотят лучше понять порядок зажигания и его влияние на работу двигателя.

Основы порядка зажигания

Хорошо продуманный порядок запуска может помочь свести к минимуму вибрации двигателя, оптимизировать подачу мощности и снизить механическую нагрузку на компоненты двигателя. Кроме того, эффективный порядок зажигания способствует повышению эффективности использования топлива и снижению выбросов.

Факторы, влияющие на порядок запуска

На выбор порядка запуска двигателя влияет несколько факторов, в том числе:

Конфигурация двигателя: варианты приказов на стрельбу.

Количество цилиндров:

Общее количество цилиндров в двигателе определяет количество возможных комбинаций порядка воспламенения.

Исполнение коленчатого вала:

Расположение и ориентация шеек коленчатого вала влияет на порядок зажигания и балансировку двигателя.

Балансировка двигателя:

Инженеры стремятся свести к минимуму вибрацию и добиться максимальной плавности хода, тщательно выбирая порядок зажигания, который способствует общему балансу двигателя.

Подача мощности:

Порядок зажигания должен обеспечивать постоянную и плавную подачу мощности во всем диапазоне оборотов двигателя.

Конструкция выхлопной системы:

Порядок работы может влиять на эффективность выхлопной системы и влиять на выбросы.

Различные типы порядка включения и их преимущества

Существуют различные конфигурации порядка включения, каждая из которых имеет определенные преимущества в зависимости от типа двигателя и области применения. Некоторые распространенные порядки включения для различных конфигураций двигателей:

Рядные четырехцилиндровые двигатели:

1-3-4-2 и 1-2-4-3 являются наиболее распространенными порядками срабатывания для рядных четырехцилиндровых двигателей. Эти команды помогают добиться сбалансированной и плавной работы при минимальных вибрациях.

Двигатели V6:

1-2-3-4-5-6, 1-4-2-5-3-6 и 1-6-5-4-3-2 — некоторые общие порядок запуска для двигателей V6. Эти заказы помогают обеспечить равномерную подачу мощности и снизить вибрации.

Двигатели V8:

1-8-4-3-6-5-7-2 и 1-5-4-2-6-3-7-8 являются типичными порядками зажигания для двигателей V8. Они способствуют плавной работе и равномерному распределению мощности по всем цилиндрам.

Каждая конфигурация двигателя имеет определенный порядок запуска, который обеспечивает наилучший баланс, производительность и эффективность для этой конкретной конструкции. Инженеры тщательно отбирают эти заказы, чтобы оптимизировать общую производительность двигателя на основе его конкретного варианта использования и требований.

Влияние порядка включения на производительность

A. Баланс и плавность работы двигателя

Порядок включения играет решающую роль в поддержании баланса и плавности работы двигателя. Хорошо сбалансированный двигатель снижает уровень шума и вибрации, что способствует более плавному и комфортному вождению.

B. Подача мощности

Тщательно продуманный порядок включения обеспечивает постоянную и плавную подачу мощности во всем диапазоне оборотов. Мощность, генерируемая при сгорании в каждом цилиндре, должна распределяться равномерно, чтобы предотвратить внезапные колебания крутящего момента, которые могут отрицательно сказаться на производительности.

Плавная подача мощности не только обеспечивает лучшее ускорение и общую производительность, но также помогает поддерживать устойчивость и контроль над автомобилем во время движения.

C. Топливная эффективность

Порядок зажигания также может влиять на топливную экономичность, воздействуя на процесс сгорания и эффективность механических компонентов двигателя.

Оптимизированный порядок зажигания обеспечивает полное сгорание топливно-воздушной смеси в цилиндрах, что снижает расход топлива и повышает эффективность.

Кроме того, хорошо сбалансированный двигатель с минимальными вибрациями и механическими нагрузками снижает потери энергии, дополнительно способствуя экономии топлива.

D. Выбросы и экологические аспекты

Выбор порядка зажигания может иметь прямое влияние на выбросы двигателя. Порядок зажигания, способствующий полному сгоранию топливно-воздушной смеси, будет производить меньше несгоревших углеводородов и других вредных выбросов.

Кроме того, двигатель с хорошо продуманным порядком работы двигателя работает более эффективно, потребляя меньше топлива и производя меньше вредных выбросов.

Выбирая соответствующий порядок зажигания, инженеры могут минимизировать воздействие двигателей внутреннего сгорания на окружающую среду, при этом достигая желаемых показателей производительности и эффективности.

Распространенные проблемы и устранение неполадок

A. Симптомы неправильного порядка зажигания

Неправильный порядок зажигания может привести к различным проблемам, влияющим на общую производительность и функциональность двигателя. Некоторые распространенные признаки неправильного порядка запуска включают:

1. Неровный холостой ход двигателя: Двигатель может сильно трястись или вибрировать на холостом ходу, что указывает на неравномерность сил сгорания.
2. Снижение мощности и ускорения: двигатель может с трудом обеспечивать постоянную мощность, что приводит к вялому ускорению и снижению общей производительности.
3. Пропуски зажигания: В двигателе могут возникать пропуски зажигания, возникающие при нарушении процесса сгорания в одном или нескольких цилиндрах.
4. Двигатель глохнет: двигатель может глохнуть или отключаться во время работы, что часто сопровождается трудностями при запуске или поддержанием устойчивых оборотов холостого хода.
5. Низкая эффективность использования топлива: неправильный порядок воспламенения может привести к неполному сгоранию, что приведет к увеличению расхода топлива и снижению эффективности использования топлива.
6. Увеличение выбросов: неправильный порядок зажигания может привести к увеличению выбросов из-за неэффективного сгорания и плохой работы двигателя.

B. Причины проблем с порядком зажигания

Несколько факторов могут привести к проблемам с порядком зажигания, в том числе:

1. Неправильно установленные провода свечи зажигания: Если провода свечи зажигания подключены к неправильным цилиндрам или в неправильном порядке, двигатель сработает в неправильной последовательности.
2. Изношенные или поврежденные компоненты зажигания: Поврежденные или изношенные свечи зажигания, катушки зажигания или компоненты распределителя могут нарушить порядок воспламенения, что приведет к ухудшению работы двигателя.
3. Механические проблемы двигателя: проблемы с внутренними компонентами двигателя, такими как изношенные распределительные валы, клапаны или зубчатые ремни, могут повлиять на порядок зажигания и общую производительность двигателя.
4. Неправильные модификации или ремонт: Если модификации или ремонт двигателя выполнены неправильно, это может привести к изменению порядка зажигания или другим проблемам, влияющим на работу двигателя.

C. Действия по диагностике и устранению проблем с порядком воспламенения

Чтобы диагностировать и устранить проблемы с порядком воспламенения, выполните следующие действия:

1. Обратитесь к руководству по обслуживанию двигателя: Обратитесь к руководству по обслуживанию для вашего конкретного двигателя, чтобы найти правильный порядок воспламенения и разводка проводов свечей зажигания.
2. Осмотрите провода свечей зажигания: проверьте провода свечей зажигания, чтобы убедиться, что они подключены к нужным цилиндрам и в правильном порядке, как указано в руководстве по обслуживанию.
3. Осмотрите компоненты зажигания. Осмотрите свечи зажигания, катушки зажигания и компоненты распределителя на наличие признаков износа или повреждений. При необходимости замените неисправные компоненты.
4. Проверьте механическое состояние двигателя: выполните проверку компрессии и осмотрите распределительный вал, клапаны и компоненты газораспределения на наличие проблем, которые могут повлиять на порядок зажигания. При необходимости устраните любые механические проблемы.
5. Проверка надлежащих модификаций и ремонта: Если вы недавно модифицировали или ремонтировали двигатель, убедитесь, что все работы были выполнены правильно и в соответствии со спецификациями производителя.
6. Обратитесь за помощью к специалисту: если вы не можете самостоятельно диагностировать или устранить проблему с порядком зажигания, обратитесь за помощью к профессиональному механику.

Каков порядок работы четырехтактного двигателя?

Порядок работы 4-тактного двигателя зависит от конкретной конфигурации и количества цилиндров. Для 4-цилиндрового 4-тактного двигателя наиболее распространены схемы зажигания 1-3-4-2 и 1-2-4-3. Однако важно отметить, что порядок зажигания может варьироваться в зависимости от конструкции двигателя и производителя. Чтобы определить правильный порядок зажигания для конкретного двигателя, обратитесь к руководству по обслуживанию или технической документации, предоставленной производителем.

Какова последовательность включения 6-цилиндрового двигателя?

Порядок работы 6-цилиндрового двигателя может различаться в зависимости от конфигурации двигателя и производителя. Однако некоторые распространенные порядки включения 6-цилиндровых двигателей:

1. 1-5-3-6-2-4 (для рядных 6-цилиндровых двигателей)
2. 1-2-3-4-5-6 (для двигателей V6, особенно для некоторых двигателей General Motors)
3. 1-4-2-5-3-6 (для двигателей V6, часто встречается в двигателях Ford)

Необходимо ознакомиться с руководством по обслуживанию конкретного двигателя или технической документацией, предоставленной производителем, чтобы определить правильный порядок зажигания для конкретного 6-цилиндрового двигателя.

Что означает 1 8 4 3 6 5 7 2?

Последовательность «1-8-4-3-6-5-7-2» представляет собой общий порядок зажигания для 8-цилиндровых двигателей, особенно для двигателей V8, используемых в американских автомобилях, таких как Chevrolet и General Motors. Этот порядок зажигания указывает последовательность, в которой цилиндры двигателя воспламеняются для выработки мощности. В этом случае первым срабатывает цилиндр 1, за ним следуют цилиндры 8, 4, 3, 6, 5, 7 и, наконец, цилиндр 2. Порядок воспламенения имеет решающее значение для поддержания баланса двигателя, снижения вибраций и обеспечения плавности хода. отдача мощности во всем диапазоне оборотов двигателя.

Каков порядок включения 5-цилиндрового двигателя?

Порядок работы 5-цилиндрового двигателя может различаться в зависимости от конфигурации двигателя и производителя. Однако общий порядок работы рядных 5-цилиндровых двигателей таков: 1-2-4-5-3. Очень важно ознакомиться с руководством по обслуживанию конкретного двигателя или технической документацией, предоставленной производителем, чтобы определить правильный порядок зажигания для конкретного 5-цилиндрового двигателя.

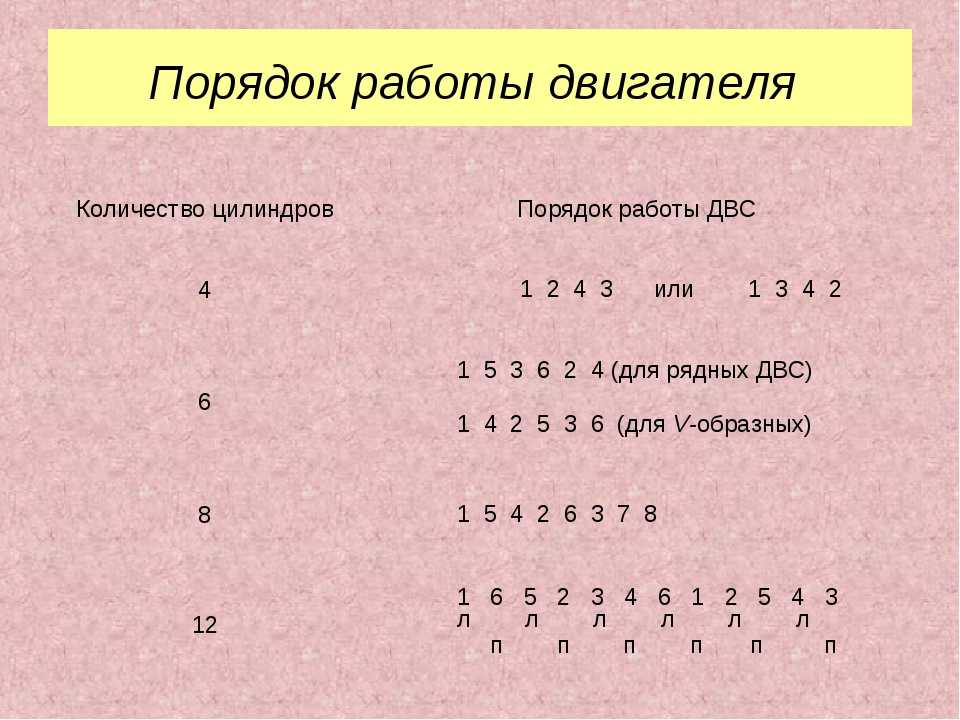

сводная таблица для распространенных серий двигателей и их порядков зажигания:

Помните, что в этой таблице приведены общие порядки зажигания для каждой серии двигателей. Чтобы определить правильный порядок зажигания для конкретной модели двигателя, обратитесь к руководству по обслуживанию или технической документации, предоставленной производителем.

Эволюция смены порядка работы цилиндров

Когда GM представила двигатель LS в 1997 году, в нем было много конструктивных изменений по сравнению с двигателем 1-го поколения Small Block Chevy (SBC), которые повысили надежность и эффективность двигателя. Одним из таких изменений была эволюция порядка включения цилиндров от хорошо известного 1-8-4-3-6-5-7-2 до 1-8-7-2-6-5-4-3.

В четырехтактном двигателе коленчатый вал вращается дважды (720 градусов) за один оборот распределительного вала (360 градусов), чтобы двигатель завершил один полный оборот двигателя восьмицилиндрового двигателя.

Звездочка коленчатого вала вдвое меньше звездочки распределительного вала. (Изображение/Summit Racing)

Типичные коленчатые валы двигателя V8 располагают шатунные шейки с интервалом в 90 градусов, что означает, что два из восьми поршней будут занимать одно и то же положение в отверстии в любой момент времени; они считаются «парными поршнями». Двигатели Chevy имеют спаренные поршни на цилиндрах 1-6, 5-8, 4-7 и 2-3.

(Изображение/Summit Racing)

При вращении коленчатого вала парные поршни одновременно достигают верхней мертвой точки (ВМТ). Один поршень будет в начале такта сжатия, а другой в начале такта впуска. После того, как коленчатый вал повернется на 360 градусов от этого положения (половина полного цикла вращения двигателя), порядок этих двух цилиндров изменится. Изменение порядка срабатывания между любым из парных поршней может быть выполнено в разумных пределах, но требует специального распределительного вала для изменения порядка срабатывания клапанов; это также изменит общий порядок зажигания двигателя, включая порядок зажигания. Кроме того, порядок воспламенения парных поршней всегда будет отстоять друг от друга на 180 градусов.

В 1990-х годах Pro Stock и другие гоночные классы начали динамометрические испытания кулачков с переключением цилиндров с 4 по 7, основываясь на теории уменьшенного реверса впуска и лучшего управления теплом в двух левых задних цилиндрах (5 и 7), которые работали в обратном направлении. назад и имел тенденцию работать горячее. Перемещение этих последовательно работающих цилиндров с задней части блока на переднюю (теперь работающие цилиндры 4 и 2 по порядку) поставило их на более свежий путь охлаждающей жидкости. Инженеры также отметили снижение крутильных нагрузок на коленчатый вал и улучшенную настройку индукции за счет более равномерной температуры цилиндров.

Уменьшение крутильных колебаний коленчатого вала было основной причиной, по которой GM приняла порядок работы двигателя LS 1-8-7-2-6-5-4-3 (4-7/2-3 замена для SBC). По словам инженеров GM, компьютерное моделирование показало, что новый порядок срабатывания повысил точность вращения тормозного колеса и снизил нагрузку на подшипники. Использование распределительного вала 4-7/2-3 LS с заменой для SBC по-прежнему перемещает пару соседних рабочих цилиндров с задней части блока на переднюю, но к цилиндрам 3 и 1 вместо цилиндров 4 и 2, как при замене 4-7. камера Он также меняет порядок работы парных цилиндров 2 и 3. Хотя многие переменные вступают в игру с преимуществами смены порядка работы двигателя, порядок работы 1-8-7-2-6-5-4-3 является явным преимуществом. для LS, а также потенциально полезно для двигателей SBC.

До сих пор, если вы хотели запустить свой SBC с порядком запуска LS, это означало покупку специального шлифованного кулачка — если ядро ​​было доступно. Тем не менее, команда Summit Racing представила новую линейку гидравлических роликовых кулачков SBC американского производства с порядком включения LS без специальной цены кулачка — .
