Порядок работы цилиндров уаз буханка

Ремонтирую мотор, подскажите как сделать зажигание, порядок зажигания?

• Как выставить контактное зажигание по контрольной лампочке? – 4 ответа

Если вы ремонтируете двигатель, это значит вы делали разборку, а теперь на этапе сборки. Понятное дело, что в таком случае установка зажигания начинается с установки меток ГРМ.
В двигателе УАЗ-469, нет цепи и нет зубчатого ремня ГРМ. Есть чугунная шестерня колен/вала и есть текстолитовая шестерня распредвала с чугунной ступицей.

Распредвал и колен/вал УАЗ-469, УАЗ-31512, 31514 необходимо устанавливать в блок так, чтобы метка «О» на шестерне коленчатого вала была против риски у впадины зуба на шестерне распределительного вала. Этим обеспечивается правильность фаз газораспределения.

Отметку «0», я отметил на рисунке красной стрелкой

Следующий важный этап, это установка привода трамблёра. И это не так просто как допустим на каком-нибудь «жигуле».

Проверните валик привода, чтобы прорезь на его торце для шипа распределителя была расположена так, как указано на рис.71Б, а валик масляного насоса при помощи отвертки проверните в положение, указанное на рис.71В.
Осторожно, не задевая шестерней за стенки блока, вставьте привод в блок. После установки привода на место его валик должен занять положение, указанное на рис.71А.
То есть он провернётся (и это важно), заняв нужное положение, если не повернулся, значит вы поставили первоначальное положение под неправильным углом и не попали в прорезь. Надо повторить попытку.

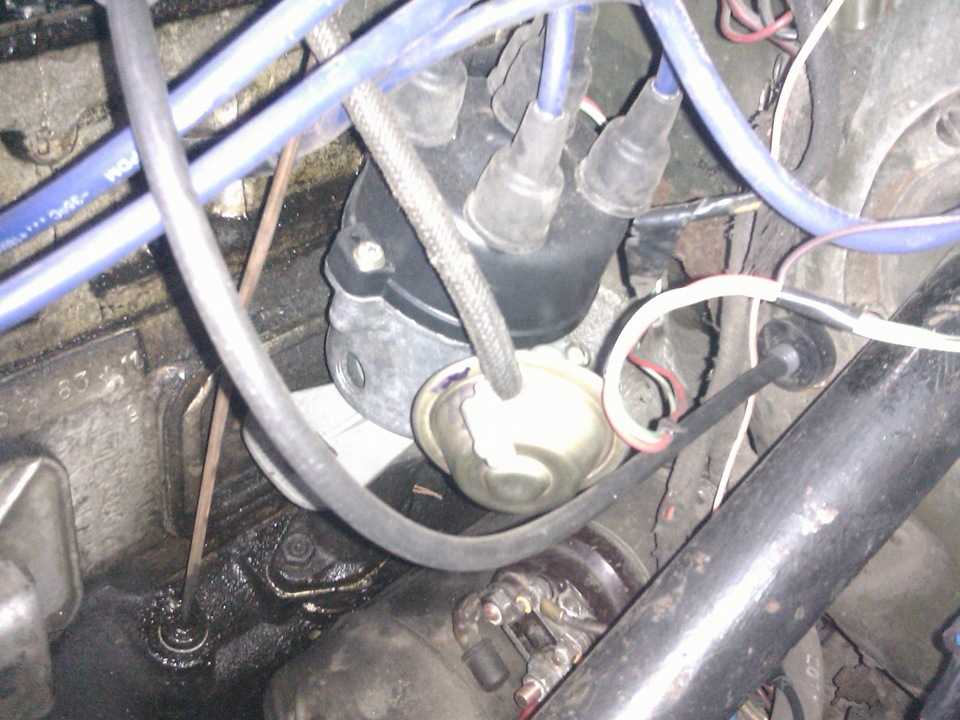

Потом берёте трамблёр, бегунок поверните примерно на контакт провода первого цилиндра и вставляйте его в привод трамблёра. Закрепите предварительно привод и трамблёр.

Вам пригодится этот видеоролик

Проверните колен/вал на 2 оборота, чтобы убедиться в том, что нет подклинивания ЦПГ.

Ну собственно только теперь можно приступать к процессу называемому в книгах «установка зажигания».

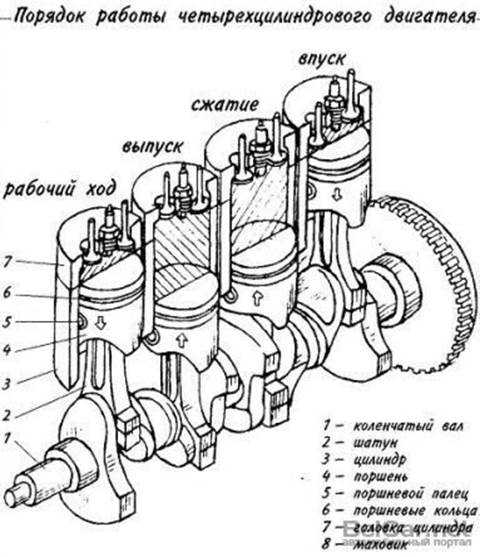

Напоминаю порядок зажигания 1-2-4-3. И ротор трамблёра (бегунок), крутится против часовой стрелки.

Всё упросто)
1. совмещаем метку на шкиву коленвала с меткой на блоке, у меня это одно единственное отверстие в шкиву, либо это метка №1 ВМТ (лицом к шкиву, метка будет слева) метка № 2 для регулировки зажигания.
2. Снимаем крышку трамблёра, бегунок должен находится у контакта первого цилиндра (смотрим по высоковольтному проводу идущему на 1 цилиндр)
3. регулируем 1, 2, 4, 6 клапаны,
4. проворачиваем колено на 360 градусов и регулируем 3, 5, 7, 8 клапана (смотрите какие клапаны закрыты, возможна замена пунктов 1 и 2 местами, тогда бегунок будет развёрнут на 4 цилиндр) (первый клапан у помпы)
ВНИМАНИЕ! ЗАБЛАГОВРЕМЕННО ПРИОБРЕТИТЕ НОВУЮ ПРОКЛАДКУ КЛАПАННОЙ КРЫШКИ, ДАБЫ ПОТОМ БЕСПОЛЕЗНО НЕ ТРАТИТЬ ВРЕМЯ!

Есть более научный метод, но он отнимает гораздо больше времени)))

Газораспределительный механизм нуждается в периодической регулировке зазоров между коромыслами и клапанами, которую следует выполнять на холодном двигателе после пробега 16 000 км или при появлении признаков нарушения зазоров (стук клапанов, уменьшение мощности двигателя, вспышки в карбюраторе, «выстрелы» в глушителе) в следующем порядке:

– установите поршень первого цилиндра по метке на шкиве коленчатого вала в в. м.т. при такте сжатия и щупом проверьте зазор между коромыслами и клапанами первого цилиндра. При неправильном зазоре отверните контргайку регулировочного винта и, поворачивая отверткой регулировочный винт, установите зазор по щупу, после чего, удерживая отверткой регулировочный винт, затяните контргайку и проверьте еще раз правильность установленных зазоров;
– после регулировки зазоров очередного цилиндра проверните коленчатый вал на пол-оборота и отрегулируйте зазоры для остальных цилиндров согласно порядку их работы: 1–2–4–3.
Зазор между коромыслами и клапанами на холодном двигателе (при 15-20°):
Для выпускных клапанов 1-го и 4-го цилиндров, мм ─ 0,30 – 0,35
Для остальных клапанов, мм ─ 0,35 ─ 0,40мм

Датчик-распределитель зажигания

1 – корпус;
2 – грузик центробежного регулятора;
3 – винт крепления подшипника;
4 – вакуумный регулятор;
5 – пружина вакуумного регулятора;
6 – диафрагма;
7 – штуцер;
8 – магнитопровод ротора;
9 – постоянный магнит ротора;
10 – ротор;
11 – крышка;
12 – помехоподавительный резистор;
13 – выводы;
14 – центральный контакт;
15 – бегунок;
16 – фильц;
17 – винт крепления ротора;
18 – обмотка статора;
19 – винт крепления статора;
20 – статор;
21 – магнитопровод обмотки статора;
22 – опора статора;
23 – подшипник;
24 – пружина грузика;
25 – упорные шайбы;
26 – втулка;
27 – валик;
28 – пластина октан-корректора;
29 – шайба;
30 – пружинное кольцо;
31 – штифт;
32 – муфта привода.

Описание конструкции

Система зажигания – бесконтактная. Она состоит из датчика-распределителя, коммутатора, катушки зажигания, свечей зажигания, добавочного сопротивления, аварийного вибратора, проводов высокого и низкого напряжения.

Датчик-распределитель зажигания (тип 3706) – бесконтактный, с генератором управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания. Датчик- распределитель выполняет две функции: задает момент искрообразования в зависимости от частоты вращения коленчатого вала, нагрузки на двигатель и распределяет импульсы высокого напряжения по свечам зажигания в соответствии с порядком работы цилиндров. Для этого служит бегунок установленный на валу датчика-распределителя. В бегунке находится помехоподавительный резистор.

Коммутатор (13.3734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания (Б116).

Техническая характеристика системы зажигания

Порядок работы цилиндров
1–2–4–3
Направление вращения ротора датчика-распределителя
против часовой стрелки
Угол опережения зажигания, град:
центробежный регулятор
15–18
вакуумный регулятор
8–10
Свечи зажигания
А11 или А14М
Искровой зазор между электродами свечи, мм
0,85–1,0
Сопротивление бегунка, кОм
5–8
Сопротивление наконечника, кОм
4–7
Сопротивление центрального контакта крышки*, кОм
8–13
Сопротивление обмотки статора, кОм
0,4-0,45

* На части датчиков-распределителей вместо резистора установлен угольный контакт.

Катушка зажигания представляет собой высоковольтный трансформатор. Первичная обмотка — низкого напряжения, вторичная — высокого. Обмотки помещены в герметичный металлический корпус, заполненный маслом.

Аварийный вибратор позволяет доехать до места ремонта с неисправным коммутатором или поврежденной обмоткой статора датчика-распределителя зажигания.

Для включения аварийного вибратора в работу присоединяем наконечник провода, подключенного к выводу «КЗ»
коммутатора, к контактному выводу вибратора.

Так же смотрите интересные статьи:

Порядок работы цилиндров уаз 469 двигатель 417

Большая часть двигателей, устанавливаемых на легковые и грузовые автомобили, рассчитаны на длительную эксплуатацию. В это же время конструкторы предусмотрели возможность капитального ремонта, обычно даже не одного, а нескольких. Для этого существуют специальные ремонтные размеры деталей. Но сейчас хотелось бы поговорить об особенностях конкретного мотора, его обслуживании и эксплуатации. Речь пойдет о 417-м двигателе УАЗ, который по праву считается наиболее популярным и универсальным.

Технические характеристики

Как говорилось ранее, двигатель 417 на УАЗ от Ульяновского моторного завода был практически одинаковым с ЗМЗ 402. Если быть точнее, основная конструкция была скопирована, а УМЗ лишь внёс некоторые косметические поправки.

Для улучшения работы на УАЗах и адаптации мотора были переделаны — маховик, система выпуска и выпускные клапана. На этом оптимизация и модернизация двигателя закончилась.

Рассмотрим, основные технические характеристики 417 двигатель УАЗ:

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	92 л. с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

Кроме оригинального мотора, мир увидел несколько модификаций:

1. УМЗ 417.10 — основной мотор, степень сжатия 7 под 76 бензин. Мощность 92 л.с. Соответствие экологическим требования Евро-1. Предназначен для автомобилей УАЗ.
2. УМЗ 4175.10 — аналог УМЗ 417.10. Степень сжатия 8.2 под 92 бензин. Мощность 98 л.с. Используется на автомобилях Газель.
3. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. Используется на автомобилях УАЗ.
4. УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке. Мотор применяется на автомобилях УАЗ.

Технические характеристики двигателя 417 УАЗ

В свое время появление 417-го можно было назвать своего рода прорывом. Он пришел на смену морально устаревшему УМЗ 414. Последний уже в 70-е годы считался не самым лучшим, что уже говорить о конце 80-х, когда появились более совершенные силовые агрегаты. УМЗ 417 по сравнению с 414 имел увеличенные клапаны, а также совершенно новый воздушный фильтр.

Вряд ли нужно говорить о том, что и остальные технические характеристики были на совершенно другом уровне. В настоящее время выпускается 4 модификации мотора, каждая из которых используется для определенных целей:

• 417.10 – устанавливается на УАЗ «Патриот» и «Хантер». Мощность силового агрегата 92 лошадиных силы, пользуется 76-м бензином;
• 4175.10 – устанавливается на «Газель». Данная модификация имеет 98 л.с. и пользуется 92-м бензином;
• 4178.10 и 4178.10-10 – устанавливаются на многие автомобили УАЗ и являются, по сути, аналогичными силовыми агрегатами.

Рабочий объем мотора – 2,4 литра, при этом мощность составляет 92 л. с. при 4 000 об./мин. Моторесурс такого мотора примерно 150 000 километров, но на практике он может быть как больше, так и существенно меньше. Вот мы и рассмотрели технические характеристики двигателя УАЗ 417, теперь идем дальше.

Обслуживание

Обслужить двигатель достаточно просто. Так, плановое сервисное обслуживание проводится каждые 15 000 км. В ТО входит замена масла и фильтра. Чтобы заменить масло, придётся выкрутить сливную пробку и дождаться, пока сбежит смазочная жидкость. Затем, пробка закручивается, и масло заливается через заливную горловину. Масляный фильтр меняется, когда в моторе нет масла.

Также в техническое обслуживание входит проверка всех систем, отсутствие подтёков масла и неисправностей. Каждые 30 000 км необходимо проводить регулировку клапанов, а каждые 20 000 км делается замена воздушного фильтрующего элемента.

Согласно рекомендации завода изготовителя каждое 2-е ТО стоит проводить переборку и настройку карбюратора.

Техническое обслуживание двигателей УАЗ 417

В перечень работ по техобслуживанию двигателя внутреннего сгорания входят следующие пункты:

1. Проверка уровня и состояния моторного масла.
2. Замена смазочной жидкости.
3. Фильтрующих элементов.
4. Свечей зажигания.
5. Ремня газораспределительного механизма ГРМ.
6. Направляющих роликов ГРМ.

По мнению опытных специалистов, замена моторного масла должна проводиться в соответствии с требованиями, изложенными в сервисной книжке транспортного средства. Там говорится, что масло в моторе меняется после очередного пробега автомобиля в 10 000 километров, для этого потребуется 5,8 литров рабочего материала. В этом документе также указаны марки рекомендуемых смазочных жидкостей:

• М-8В SAE 15W-20;
• М-6з/12Г SAE 20W-30;
• M-5з/10г1;
• M-4з/6B1 SAE 15W-30.

В двигателе УАЗ 417 установлен штатный масляный фильтр под названием НАМИ ВГ-8-Р-1. Наряду с заменой моторного масла рекомендуется менять и фильтрующие элементы. Масляный фильтр подлежит не очистке, а замене на новый аналогичный или импортный образец. Замене подлежат также и свечи на УАЗ 417 двигатель.

Неисправности и ремонт

Основные неисправности 417-го ДВС, точно такие же, как и у ЗМЗ-го 402. Рассмотрим, с какими основными проблемами придётся столкнуться автолюбителям в процессе эксплуатации УМЗ-го силового агрегата:

1. Основной проблемой становится — сальниковая набивка, которая установлена вместо заднего сальника коленчатого вала. Зачастую, из-под детали начинается течь, из-за размягчения изделия.
2. Недоработанная конструкция впрыска делает неравномерный впрыск топлива, из-за этого зачастую пропадают холостые обороты, и появляется вибрация.
3. Частая регулировка клапанного механизма. Если не проводить процесс вовремя, а именно спустя 15 000 км пробега, то появляется металлический стук в моторе.
4. Вечные проблемы с термостатом и перегрев. Эту проблему моно решить двумя способами. Во-первых, установить качественное изделие импортного производства. Второй способ, вывести термостат наружу с блока и установить от ВАЗа «Классики».

Ремонт двигателя УАЗ 417 проводится по аналогии с ЗМЗ 402, поскольку это конструктивная копия. Мотор 417 достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, основные позиции капитального ремонта УМЗ 417.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опрессовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ 417 — это процесс определения наличие трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин.

Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить. Поскольку деталь сделана с алюминия, то применяется аргонная сварка.

В гаражных условиях, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась. Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется.

Сборка

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Характерные проблемы и способы их устранения

Каждый двигатель имеет слабые места, которые присущи только ему. Так случилось и с 417-м. Этот мотор ломается хоть и не часто, но доставляет уйму проблем своему владельцу. Обычно все начинается с масляной течи. Подтеки появляются по разным причинам, от выработанных сальников и прокладок и до нарушения герметичности в системе. Обычно устраняются эти проблемы просто. Сальники и прокладки меняются, старый герметик при необходимости удаляется и заливается новый.

Вообще, практически все проблемы с 417-м связаны именно со смазкой. То уровень слишком большой, то слишком низкий, то масло уходит из-за течи или же сгорает в камере. Все эти проблемы решаемы, но необходимо делать это как можно скорее. Чем быстрее будет выполнен ремонт двигателя УАЗ 417, фото которого вы можете увидеть в данной статье, тем больше проживет мотор.

Вывод

Мотор УМЗ 417 на УАЗ — это оригинальная копия ЗМЗ 402, а соответственно — мощный и надёжный силовой агрегат. Как у любого мотора, этот имеет ряд недоработок, которые можно с лёгкостью исправить при помощи доработки и тюнинга.

Современные наработки и технологии не направлены на надёжность и долговечность моторов, не случайно опытные пользователи с трепетом вспоминают советские агрегаты, такие как 417 двигатель УАЗ. Несмотря на разговоры о несостоятельности установок подобного типа и скором уходе на «пенсию», действительной замены не найдено. Тогда как этот экземпляр автомобилестроения показывает чудеса живучести и практичности.

Создавая УАЗ 417, конструкторы заложили в механизм проведение нескольких капитальных обновлений, что позволило «оживлять» двигатель вновь и вновь. Наряду с восстановлением, установка неприхотлива в эксплуатации и показывает приемлемую мощность, а карбюратор исключает склонность к дорогому топливу. Эти факторы, в купе с ценовой политикой, стали основополагающими при формировании популярности мотора, который до сих пор пользуется уважением.

Подведем итоги

Вот мы и рассмотрели основные технические характеристики и особенности двигателя 417 на УАЗ. Сколько лошадей выдает такой силовой агрегат? Если классический вариант, то 92 л. с. Этого обычно более чем достаточно. Но мощность, за счет определенных переделок, можно несколько увеличить. Стоит этим заниматься или нет, каждый для себя решает сам.

В целом же 417-й можно назвать очень даже успешным творением Ульяновского завода. Ведь не просто так разрабатывались модификации этого мотора, которые в дальнейшем нашли широкое применение не только на автомобилях УАЗ, но и на «Газели». Есть у этого двигателя свои недостатки. Некоторые из них можно устранить в полевых условиях, другие требуют профессионального вмешательства. Но в пути этот мотор подводит крайне редко, поэтому его можно назвать надежным. Другое дело, что ресурс в 150 000 километров — это не так уж и много. Хотелось бы видеть цифру немного выше, хотя бы 250 тысяч. Но при бережном обслуживании и щадящей эксплуатации 417 может бегать и больше, нежели написано производителем.

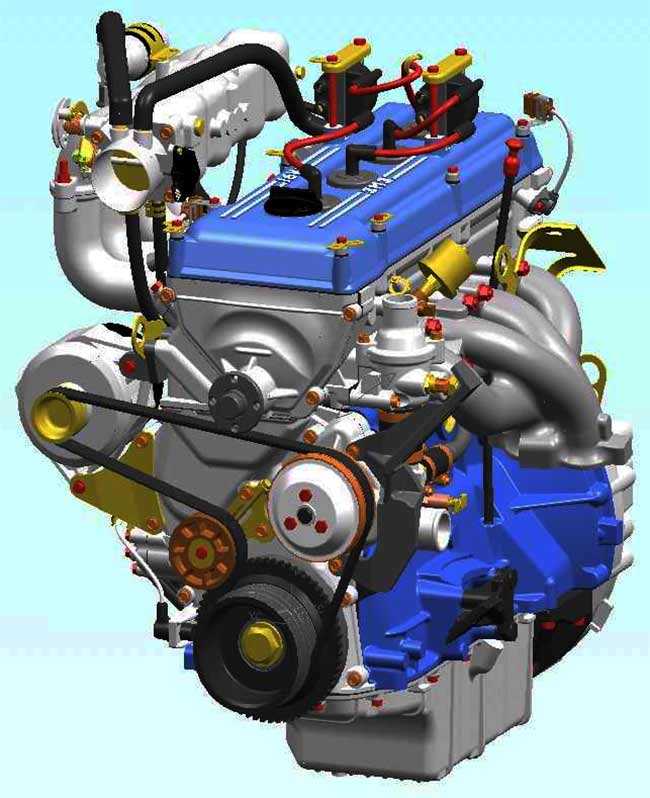

Описание 417 двигателя

Силовая установка УАЗ 417 выпускается на автомобильном заводе в Ульяновске. Сборка стартовала в 89 году и сегодня не остановлена. Двигатель предназначен машинам, работающим на бездорожье УАЗ: «469», «452».

Конструктивно, силовая установка – четырёх цилиндровый мотор с камерами, помещёнными в ряд и сжатием 7,0. Алюминиевая головка делает изделие лёгким и повышает топливную экономичность. Образование рабочей смеси 417 мотор УАЗ совершает в карбюраторе. Устройство, распределяющее газы, размещает клапана в верхней части, вал распределения расположен внизу, зажигание с контактным распределителем, эти параметры упрощают конструкцию.

Недостаток мотора, это чугунные капсулы, посаженые в остов посредством резиновых колец, снижающие устойчивость. Кроме того, хромает сбор и качество изготовления некоторых элементов. Агрегат подвержен перегреву из-за проблемного охлаждения. Страдает качество подгонки и уплотнения, как результат, образование течей масла и антифриза.

Тем не менее мотор получился простым и выносливым, что повлияло на долговечность и ресурс, составляющий 150000км. Популярность заставила конструкторов пойти по пути модернизации, что повлекло возникновение модификаций модели.

Характеристики 417 двигатель УАЗ

Базой для силовой установки УАЗ 417 послужил 414 мотор, выпускавшийся до этого. В сравнении и предшественником, агрегат получил новую головку остова цилиндров, увеличенную степень сжатия. Что касается газораспределения, то появился новый распределительный вал и клапана впуска (сечение стало больше). Головка остова получила округлённый профиль выводных каналов под механизм образования смеси с двумя камерами.

417 двигатель УАЗ характеристики:

Разъяснение	Показатель
Предназначение мотора	«469», «452»
Года выпуска мотора	1989-настоящее время
Горючее мотора	Бензин (А-76)
Нормативы экологии мотора	«Евро-0»
Сколько тактов у мотора	«4»
Объем 417 двигателя УАЗ (л)	2,45
Сплав блока мотора	алюминий
Камера объёмного вытеснения мотора (шт. )	«4»
Размещение камер мотора	рядное, вертикальное
Клапан мотора, итого (штук)	«8»
Порядок работы цилиндров 417 двигателя УАЗ	«один/три/четыре/два»
Камера объёмного вытеснения, поперечник (м)	0,092
Расстояние между крайними положениями вытеснителя (м)	0,092
Сдавливание	7
Мощь мотора (л.с.)	92
Импульс, поворачивающий коленчатый вал (Нм)	172
Масса мотора (кг.)	166
Срок службы мотора (км.)	150000
Питание мотора	карбюратор
Расход бензина: трасса*смесь*город (л/сотню)	8,4*10,6*14,5
Генератор	3 фазы, 75А, 14В
Зажигание мотора	трамблёр
Система нанесения смазывающей жидкости	давление + пар
Объём масла в 417 моторе (л)	6
Масло для мотора	5W-30 (40), 0W-30 (40)
Расход смазки, (л/1000 км)	0,6
Охлаждение жидкостное	замкнуто, вентиляция
Жидкость охлаждения, количество (л. )	10,7

Силовая установка имеет некоторые особенности, не характерные для моторов такого типа, к особенностям относят:

• Уплотнение гильз в остове резиновыми, а не медными кольцами;
• Первые моторы выпускались без рёбер жёсткости, позже появилось 4 ребра;
• Подача и забор жидкости охлаждения из головки остова;
• Объединённый коллектор выпуска;
• Купольная форма камеры сгорания.

Характеристики двигателя УМЗ-417

Производство	УМЗ
Марка двигателя	УМЗ-417
Годы выпуска	1989-наши дни
Материал блока цилиндров	алюминий
Система питания	карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	92
Степень сжатия	7 8. 2*
Объем двигателя, куб.см	2445
Мощность двигателя, л.с./об.мин	92/4000
Крутящий момент, Нм/об.мин	172/2200
Топливо	76
Экологические нормы	Евро-1
Вес двигателя, кг	166
Расход топлива, л/100 км — город — трасса — смешан.	14.58.4 10.6
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 15W-30 15W-40 20W-30 20W-40
Сколько масла в двигателе	5.8
Замена масла проводится, км	10000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — на практике	н.д. ~150
Тюнинг — потенциал — без потери ресурса	н.д. н.д.
Двигатель устанавливался	УАЗ БуханкаУАЗ 469 Бобик

Модификации 417 двигателя

Поскольку силовая установка неоднократно дорабатывалась и усовершенствовалась, за тридцать лет выпуска разработаны модификаций мотора.

Модификации мотора с карбюратором (417…):

Кроме того, на основе УМЗ-417 выпущен мотор с использованием инжектора УМЗ-420. Однако, модификация не получила распространения, вместо неё прижился карбюраторный вариант УМЗ-421. Так же можете прочитать про Какие амортизаторы лучше поставить на УАЗ Патриот.

Неисправности и ремонт двигателя 469 / Буханки УМЗ-417

Двигатель УМЗ-417 очередной шаг в эволюции мотора ГАЗ-21, заменил мотор УМЗ-414, от которого отличается увеличенной степенью сжатия с 6.7 до 7, иным распредвалом, увеличенными впускными клапанами до 47мм (было 44мм), выпускные старые 36мм, установлен двухкамерный карбюратор, другой воздушный фильтр. В поздних модификациях использовался коленвал от УМЗ-421 без набивки. Сравнивая наш мотор с двигателем 402 от ЗМЗ, становится ясно, что это абсолютно одинаковые моторы и их отличия весьма косметические: на первых 417-тых блоках нет ребер жесткости, гильзы не так жестко сидят, маховик больше чем на 402-м, принцип работы системы охлаждения поставлен с ног на голову. Отличия в мощности вызваны другим выпускным коллектором и выпускными клапанами меньшего диаметра (36мм, против 39 мм), в последней редакции мотора, клапаны используются 39мм. На этом, более менее важные различия заканчиваются.

Модификации двигателя УМЗ 417

1. УМЗ 417.10 – основной мотор, степень сжатия 7 под 76 бензин. Мощность 92 л.с. Соответствие экологическим требования Евро-1. Предназначен для автомобилей УАЗ.

2. УМЗ 4175.10 – аналог УМЗ 417.10. Степень сжатия 8.2 под 92 бензин. Мощность 98 л.с. Используется на автомобилях Газель.3. УМЗ 4178.10 – аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. Используется на автомобилях УАЗ.4. УМЗ 4178.10-10 – аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке. Мотор применяется на автомобилях УАЗ.

Неисправности двигателей УМЗ 417

По части проблем и неисправностей, мотор на 100% аналогичен ЗМЗ-402. Вибрации, дергания, перегрев, стуки, регулировка клапанов каждые 10.000 км и много других прелестей никуда не делись и ждут не дождутся вас. Детально о проблемах моторачитаем . Подводя итог, УМЗ-417 такой же старый по конструкции, как и все остальные родственники мотора 21-й Волги, включая сменщика 417-го – УМЗ-421 .

Обслуживание и ремонт 417 двигатель УАЗ

Для того, что бы силовая установка отработала положенный срок, выполняются работы по настройке и доводке агрегата. Замена расходных материалов и манипуляции с мотором выполняют в следующие сроки:

• Замена смазывающих жидкостей и фильтрующих элементов мотора: 7500-10000км пробега;
• Регулировка клапанов на УАЗ 417 двигатель: 15000км пробега;
• Замена воздушного фильтрующего элемента мотора: раз в два года;
• Коллектор выпуска мотора: раз в два года;
• Замена топливного фильтрующего элемента мотора: 30000км пробега;
• Свечи и аккумулятор мотора: 60000км;
• Вентиляция поддона мотора: раз в три года;
• Замена жидкости охлаждения мотора: 40000км пробега.

О слабых местах мотора

Несмотря на высокую надежность, данный ДВС имел множество слабых мест. Как уже было отмечено выше, он выполнялся из алюминия. Его вес составлял всего 166 килограммов, что для такого силового агрегата не так и много. Но в это же время появилась проблема с перегревом. Превышение допустимой температуры приводило к трещинам в блоке, нарушениям геометрии головки и другим проблемам. Очень часто появляются вибрации на холостом ходу и под нагрузкой. Но наиболее серьезная проблема – появление стука.
Все эти нарушения связаны с износом отдельных деталей, таких как кулачки, подшипники, пружины и т. п. В отдельных случаях имеет место отсутствие обслуживания: несоблюдение регламентных сроков по замене масла, ОЖ и т. п. Все это приводит к ухудшению состояния двигателя. В конечном итоге он может заклинить. Но даже если этого не случится, его ресурс существенно снизится. Такая характеристика двигателя УАЗ 417, как компрессия, будет падать, он начнет есть масло, и потребуется капитальный ремонт.

Принцип работы

Регулировка зажигания УАЗ 417, процедура, пренебрегать которой нельзя. Запуск мотора, работа и состояние агрегата – составляющие, зависящие от манипуляции. Каждый цилиндр двигателя снабжен свечой зажигания, между зазором которой образуется искра, зажигающая топливо. Свечки работают в требуемой последовательности, подавая заряд в необходимое время и нужной силы.

Без механизма зажигания аккумуляторная батарея бессильна выделить требуемую эффективную работу электрического поля для поджога топлива. Так происходит по причине недостатка параметров устройства и способности вырабатывать фиксированный ток. Зажигание увеличивает ток, за счёт чего топливная смесь воспламеняется.

Разновидности

Сегодня известно три разновидности зажигания, применяемых на агрегатах с внутренним сгоранием. Вид, устанавливаемый на «417» мотор, зависит от модификации агрегата.

Устаревший тип, используется на большинстве машин. Принцип основан на толчке, рождающемся в трамблёре. Конструкция механизма проста, возможна самостоятельная регулировка и починка, доступная стоимость запасных частей. Зажигание включает: катушку, устройство распределения, устройство прерывания, устройство накопления заряда, свечки;

• Воспламенение с отсутствием контактов.

Достоинство в формировании сильной дуги. Это достигается напряжением, образующимся во второй намотке индуктора, изделие, основанное на электричестве и магнетизме, стабилизирует работу агрегата. Зажигание нуждается в смазке привода каждые 10000км пробега. Для починки механизма нужно иметь специфическое оборудование.

Современное и дорогое устройство, устанавливается на последние марки машин. Механизм сложен, однако регулировка проще, чем у предыдущих видов и отсутствуют пятна контактов, подверженные окислению. Починка в полевых условиях невозможна.

Настройка воспламенения

Проводя настройку воспламенения, выполняют следующие действия:

• Перед тем, как выставить зажигание на УАЗ 417, фиксируют и обездвиживают машину посредством ручника. Затем крутят коленчатый вал таким образом, что бы вытеснитель первой камеры установился в крайнем высоком положении. Параллельно контролируют совпадение отметки на шкиве с отметкой заглушки шестерёнок распределения;

• Демонтируют заглушку механизма распределения. Внутри, рядом с контактом находят ходовой ролик. Если ролика нет, совершают прокручивание вала на 180°, выставляют на «ноль» корректор октана. Посредством ключа заворачивают болт индикатора к остову устройства распределения, совмещая со срединным маркером. После ослабляют винт, крепящий пластины к остову трамблёра;

• Фиксируя ходовой ролик пальцами, проворачивают остов, совмещая край механизма статора с красным маркером устройства ротора. Фиксируют пластину к остову посредством болта;
• Монтировать заглушку контроллера на место, контролировать провода высокого напряжения на предмет совпадения последовательности работы камер. Удостовериться в правильности настройки.

• Завести установку, дать поработать пять или десять минут, добиться рабочего прогрева (90°). На ровной дороге разогнать транспортное средство до скорости 40 км/час, после с силой надавить на ножной рычаг подачи топлива. Разгон мотора до 60 км/час и короткая ударная волна (звон металла) свидетельствуют о правильности настройки.

Продолжительная детонация требует регулировки поворотом механизма распределения на деление против стрелки часов. Отсутствие ударной волны требует роста угла, механизм поворачивают по стрелке часов.

Разрабатывался двигатель УМЗ 417 на основе ДВС серии 402 другого производителя моторов – ЗМЗ. Создавался под конкретные автомобили УАЗ – автобусы, внедорожники и грузовики. Изначально был недоработан, но этот момент был частично исправлен в нескольких модификациях серии – 4175.10, 4178.10, 4178.10-01, 4178.10-03, 4178.10-10, 4178.10-52, 4179.10-10, 4179.10-05 и 4179.10-25.

Он имеет очень низкую себестоимость, простейшую конструкцию, высокую надежность и приемлемые для тяжелых грузовиков, внедорожников и микроавтобусов эксплуатационные характеристики, поэтому выпускается до сих пор для обслуживания гигантского парка УАЗ 3151 и модификаций УАЗ 3741.

Особенности конструкции

В принципе, двигатель УМЗ 417 скопирован с мотора ЗМЗ 402, но отличия, все же, существуют:

• посадка гильз в блоке резиновыми кольцами вместо медных прокладок;
• маховик больше в диаметре;
• нет оребрения вначале выпуска, затем появились 4 ребра жесткости;
• маслофильтр съемный вместо стаканного;
• схема системы охлаждения обратная – и подача и забор ОЖ из ГБЦ;
• слабый фибровый сальник помпы вместо сальника от мотора ВАЗ;
• уменьшен диаметр тарелок клапанов.

Перечень модификаций ДВС

Для различных задач с завода выходит несколько модификаций моторов УМЗ:

• 417.10 – считается базовым вариантом, степень сжатия 7, эксплуатируется на бензине А-76, удовлетворяет нормам Евро-1, характеристики 172 Нм и 92 л. с.;
• 4175.10 – адаптирован под сцепление ГАЗ Газель, степень сжатия 8,2, поэтому используется топливо АИ-92, соответствует Евро-3, характеристики 182,5 Нм и 98 л. с.;
• 4178.10-03 – установка движков только на старый модельный ряд УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., ГУР;
• 4178.10-01 – только для старого модельного ряда УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., 254 мм рычажное сцепление;
• 4178.10-52 – исключительно для ранних моделей УАЗ, степень сжатия 8,2, Евро-1, характеристики 180 Нм и 98 л. с., 240 мм диафрагменное сцепление;
• 4178.10-10 – после выхода версии УМЗ 421 используется ГБЦ от этого мотора, в которой увеличен диаметр клапанов до 39 мм, помпа смещена на блок, вместо набивки в ней стоит нормальный сальник;
• 4179. 10 – рекомендовано для спецмашин Минобороны, Евро-1, степень сжатия 7,0, характеристики 171,6 Нм и 92 л. с., пусковой подогреватель, диафрагменное или рычажное сцепление.

В двух последних версиях используется дополнительное и улучшенное навесное оборудование, а в последней модели для военных УАЗиков применяется оригинальная головка блока цилиндров заводской форсировки.

Технические характеристики двигателей

Порядок работы цилиндров двигателя внутреннего снорания

Двигатели УМЗ в значительной мере похожи на движки, выпускаемые Заволжским моторным заводом. Это и не странно, поскольку Ульяновский завод входит в состав ОАО «ГАЗ». За всё время производства, на свет вышло немало достойных моторов, которые заслужили любовь и уважение.

Рассмотрим, основные моторы выпускаемые УМЗ, а также их технические характеристики:

УМЗ-417

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	92 л. с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

Согласно нормам завода изготовителя, ресурс силового агрегата составляет 150 000 км. В то время как аналоги ЗМЗ имели ресурс в 200-250 тыс. км пробега.

УМЗ-421

Наименование	Описание характеристики
Модель	УМЗ 421
Тип	Карбюратор/инжектор
Количество цилиндров	4
Количество клапанов	8
Объем	2,9 литра (2890 см куб)
Диаметр цилиндра	100 мм
Мощность	98 л.с. в карбюраторной версии и 125 л.с. — в инжекторе
Эконормы	От Евро-0 до Евро-4
Расход	11 литров на 100 км пробега
Количество масла в ДВС	5,8 литра
Ресурс	250+ тыс. км
Масла, которые льются	5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40

Технические характеристики, которые получил 421 двигатель — высокие, а сам мотор стал известный, как качественный и надёжный. Выпускался УМЗ 421 в двух вариантах: карбюратор и инжектор. Кроме этих отличий, других конструктивных изменений мотор не получал.

Модификации двигателя УМЗ 421:

1. УМЗ 4218.10 — основной мотор, СЖ 7 под 76 бензин. Мощность 98 л.с. Соответствие экологическим требования Евро-1. Используется на автомобилях УАЗ.
2. УМЗ 4218.10-10 — аналог УМЗ 4218.10, повышенная СЖ до 8.2 под 92 бензин. Мощность 103 л.с. Используется на коммерческих автомобилях УАЗ.
3. УМЗ 421.10 — аналог УМЗ 4218.10. Изменена выпускная система. Используется на автомобилях УАЗ.
4. УМЗ 421.10-30 — аналог УМЗ 4218.10-10. Изменена выпускная система. Используется на автомобилях УАЗ.
5. УМЗ 4213.10-40 — аналог УМЗ-421.10-30, инжектор. Соответствие экологическим требованиям Евро-3. Мощность 117 л.с. Используется на внедорожниках.
6. УМЗ 4213.10-50 — аналог УМЗ-4213.10-40. Используется на грузовых автомобилях.
7. УМЗ 4215.10-10 — аналог УМЗ-4218.10. Используется на автомобилях Газель.
8. УМЗ 4215.10-30 — аналог УМЗ-4218.10-10. Используется на автомобилях Газель.
9. УМЗ 4216.10 — аналог УМЗ 40215.10-30, инжектор, повышенная СЖ до 8.8 под 92 бензин. Мощность 123 л.с. Соответствие экологическим требованиям Евро-3. Используется на автомобилях Газель.
10. УМЗ 42161.10 — аналог УМЗ 4216.10. Мощность 99 л.с. Используется на автомобилях Газель-Эконом.
11. УМЗ 42164.10 — аналог УМЗ 4216.10, другой распредвал. Соответствие экологическим требованиям Евро-4. Мощность 125 л.с. Используется на автомобилях Газель.
12. УМЗ 421647.10 — аналог УМЗ 42164.10, газобензиновый. Мощность 100 л.с. Используется на автомобилях Газель.
13. УМЗ 42167.10 — аналог УМЗ 4216.10, газобензиновый. Мощность 123 л.с. Используется на автомобилях Газель.

УАЗ-451МИ

Наименование	Описание характеристики
Модель	451МИ
Тип	Карбюратор
Количество цилиндров	4
Количество клапанов	8
Объем	2,5 литра (2445 см куб)
Диаметр цилиндра	92 мм
Мощность	75 л. с.
Питание	Карбюратор К-129В
Расход	16 литров на 100 км пробега
Степень сжатия	6,7
Ресурс	150 тыс. км
Масла, которые льются	Минеральное или полусинтетика

Один из самых старых представителей силовых агрегатов выпускаемых УМЗ. Устанавливался силовой агрегат на транспортные средства УМЗ-469 «Бобик».

УМЗ-4175

УМЗ-4178

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	100 л. с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

УМЗ 417, 4175 и 4178 — идентичные, за исключением мощностных характеристик. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке.

Плюсы и минусы

К недостаткам можно отнести навесное оборудование – сложная конструкция двухкамерного карбюратора и низкий ресурс крыльчатки помпы, выполненной из полимерного материала. Из-за использования асбестовой прокладки ГБЦ антифриз часто проникает в цилиндры. От сильных вибраций самопроизвольно откручиваются гайки крепления ГБЦ и крышки, происходят протечки масла.

Именно поэтому в мануал заложены операции ТО по периодической протяжке гаек, регулировке зазора клапанов своими руками.

С другой стороны, плюсами конструкции ДВС 417 и всех его модификаций являются:

• надежная, хоть и морально устаревшая, система газораспределения;
• высокая надежность и эксплуатационный ресурс;
• снижение расходов владельца при использовании бензина с низким октановым числом;
• самостоятельный капремонт и механическая форсировка.

К сожалению, тюнинг способен добавить мощности в пределах 30 л. с. без установки турбины.

Список моделей авто, в которых устанавливался

Проектировался мотор УМЗ 417 специально для Ульяновского автозавода, поэтому использовался в машинах УАЗ:

• 3151 – внедорожник;
• 3303 – грузовик полноприводный;
• 3741 – фургон цельнометаллический 4х4;
• 2206 – 8 – 11 местный микроавтобус;
• 3962 – санитарный и реанимационный автомобиль;
• 3909 – Фермер вагонного типа;
• 39094 – Фермер грузовик;
• ДИСА-1912 Заслон – бронемобиль для инкассаторов.

Мотор был создан чуть позже переименования УАЗ 469 в 3151, а УАЗ 452 в 3741, поэтому стоит только в модернизированных «Бобиках» и «Таблетках» – «Буханках». Характеристики двигателя позволяли применить его в качестве силового привода всех выпускавшихся на тот момент моделей УАЗ.

Технические характеристики некоторых моделей УАЗа

УАЗ Патриот — отличный, практичный и эстетичный внедорожник отечественного производства. Оборудован двумя типами двигателей, бензиновым и дизельным, объемом 2,2 литра, мощностью 128 и 116 л. с. соответственно. Мотор работает вместе с пятиступенчатой механической трансмиссией и передним приводом. В основном на машину ставятся двигатели УАЗ 4216, 421, 402. Максимальная скорость, на которую способен УАЗ Патриот — 155 км/ч. На сотню километров двигатель расходует от 9,5 до 10,4 л горючего в режиме трассы.

УАЗ Хантер — яркий, оригинальный внедорожник, созданный с учетом всех последних достижений и мирового опыта. Машина отличается хорошей устойчивостью, великолепной управляемостью, надежностью. Под капотом установлено два двигателя: бензиновый объемом 2,7 литра, мощностью 112 л. с. и дизельный объемом 2,2 литра, мощностью 92 л. с. Моторы агрегируются с шестиступенчатой механической коробкой передач и задним приводом. Максимальная скорость УАЗ Хантер — 120-130 км/ч. Расход топлива в режиме «трасса» составляет 10-13,2 л на 100 км.

3303 модель УАЗа

УАЗ 3303 — хороший во всех смыслах, практичный пикап, нашедший свое применение как в разных государственных службах, так и в частных руках. Дебютировавший еще в 1985 году, он выпускается и по сей день. Под капотом установлено несколько типов бензиновых моторов. Работает с задним приводом и пятиступенчатой механической КПП. На машину можно ставить двигатели УАЗ 4216, 402, 421.

Каждому из двигателей рано или поздно требуется ремонт, и водитель в спешке пытается отыскать правильный ответ на вопрос, какой мотор можно поставить на свою машину взамен вышедшего из строя.

Регламент обслуживания УМЗ 417

Из-за недоработок конструкции и морального устаревания двигатель УМЗ 417 приходится обслуживать между капремонтами и производить замену расходников в следующие сроки:

• масло и маслофильтр – 7,5 – 10 тысяч пробега;
• регулировка зазоров клапанов – 15 тысяч км;
• воздушный фильтр – примерно через 2 года;
• выпускной коллектор – 2 года;
• фильтр топливный – 30 тысяч пробега;
• свечи и АКБ – 60 тысяч км;
• картерная вентиляция – 3 года;
• охлаждающая жидкость – 40 тысяч пробега.

Поскольку распредвал расположен снизу, привод ГРМ осуществляется зубчатым колесом. Такое устройство ДВС более надежно в сравнении с ременной и цепной передачей, но морально устаревшее, уже на момент разработки.

Обзор неисправностей и способы их ремонта

Морально устаревший мотор УМЗ 417 не гнет клапана, но доставляет несколько других неприятностей:

Задний сальник коленвала вообще является слабым местом, поэтому после выхода мотора 421 в этом узле используется резиновый сальник, а не веревочный шнур с пропиткой. Эта модернизация увеличивает ресурс, так как замена производится гораздо реже.

Технические характеристики УМЗ 417 2,45 л/92 л. с.

Конструкторы использовали в двигателе 417 частично разработки ЗМЗ 402, дополнив их новыми решениями. Прежней осталась рядная схема расположения 4 цилиндров и нижний распредвал газораспределительного механизма, алюминиевый блок в смоляной пропитке и крайне неудобный в эксплуатации узел заднего сальника коленвала.

ЗМЗ 402 послужил образцом для мотора УМЗ 417

В нижней таблице собраны технические характеристики силового привода УМЗ 417:

Варианты тюнинга мотора

Поскольку карбюраторный двигатель УМЗ 417 имеет тяжелую поршневую систему, тюнинг производится по схеме:

• расточка седел на выпуске до 39 мм и использование клапанов от 412 ДВС;
• установка 51 мм выпускной трубы;
• замена штатного распредвала городским для увеличения крутящего момента на низких оборотах.

Важной особенностью этого силового привода является ограниченный до 100 л. с. потенциал, поэтому даже при замене карбюратора инжектором, тюнинг не принесет ожидаемого увеличения мощности. Специалисты рекомендуют для УМЗ 417 свап, то есть замену ДВС целиком.

Таким образом, мотор УМЗ 417 скопирован с силового привода 402 Заволжского моторного завода с небольшими изменениями. Даже при имеющихся недоработках ДВС исправно служит в полноприводных автобусах, грузовиках и внедорожниках УАЗ, то есть очень тяжелых эксплуатационных условиях.

Порядок работы цилиндров 417 двигателя уаз

Главная » Разное » Порядок работы цилиндров 417 двигателя уаз

Шпаргалка характеристики двигателя УМЗ-417 . — DRIVE2

Двигатель УМЗ 417 / 4175 / 4178 2.45 л.
Характеристики двигателя УМЗ-417
Производство УМЗ
Марка двигателя УМЗ-417
Годы выпуска 1989-наши дни
Материал блока цилиндров алюминий
Система питания карбюратор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 2
Ход поршня, мм 92
Диаметр цилиндра, мм 92
Степень сжатия 7
8. 2*
Объем двигателя, куб.см 2445
Мощность двигателя, л.с./об.мин 92/4000
Крутящий момент, Нм/об.мин 172/2200
Топливо 76
Экологические нормы Евро-1
Вес двигателя, кг 166
Расход топлива, л/100 км
город 14.5

трасса 8.4
смешан. 10.6
Расход масла, гр./1000 км до 100
Масло в двигатель
5W-30
5W-40
10W-30
10W-40
15W-30
15W-40
20W-30
20W-40
Сколько масла в двигателе 5.8
При замене лить, л 5
Замена масла проводится, км 10000
Рабочая температура двигателя, град. ~90
Двигатель устанавливался УАЗ Буханка УАЗ 469 Бобик
Неисправности и ремонт двигателя 469 / Буханки УМЗ-417
Двигатель УМЗ-417 очередной шаг в эволюции мотора ГАЗ-21, заменил мотор УМЗ-414, от которого отличается увеличенной степенью сжатия с 6.7 до 7, иным распредвалом, увеличенными впускными клапанами до 47мм (было 44мм), выпускные старые 36мм, установлен двухкамерный карбюратор, другой воздушный фильтр. В поздних модификациях использовался коленвал от УМЗ-421 без набивки.
Сравнивая наш мотор с двигателем 402 от ЗМЗ, становится ясно, что это абсолютно одинаковые моторы и их отличия весьма косметические: на первых 417-тых блоках нет ребер жесткости, гильзы не так жестко сидят, маховик больше чем на 402-м, принцип работы системы охлаждения поставлен с ног на голову. Отличия в мощности вызваны другим выпускным коллектором и выпускными клапанами меньшего диаметра (36мм, против 39 мм), в последней редакции мотора, клапаны используются 39мм. На этом, более менее важные различия заканчиваются.

Модификации двигателя УМЗ 417

1. УМЗ 417.10 — основной мотор, степень сжатия 7 под 76 бензин. Мощность 92 л.с. Соответствие экологическим требования Евро-1. Предназначен для автомобилей УАЗ.
2. УМЗ 4175.10 — аналог УМЗ 417.10. Степень сжатия 8.2 под 92 бензин. Мощность 98 л.с. Используется на автомобилях Газель.

3. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. Используется на автомобилях УАЗ.
4. УМЗ 4178.10-10 — аналог УМЗ 4178. 10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке. Мотор применяется на автомобилях УАЗ.

Тюнинг двигателя 469 / Буханки УМЗ-417 Атмосферный УМЗ 417

Вариантов как увеличить мощность двигателя УМЗ-417 карбюратороного не так много, но кое что сделать можно. Для начала нужно отбалансировать ЦПГ и коленвал с маховиком, ставим головку от 421-го мотора, либо на стандартной повышаем степень сжатия до 8.2 под 92 бензин, отфрезеровав ГБЦ до высоты 95мм. Распредвал ОКБ Двигатель или подобные, для верхового мотора нужен вал с фазой пошире (слишком широкий вал брать бессмысленно т.к. ШПГ слишком тяжелая для высоких оборотов), нужны низы, соответственно, ставим узкофазный. Точим выпускные каналы до 39мм и ставим клапаны от УМЗ-421. Устанавливаем выпускной коллектор от 421 двигателя, выпускную трубу диаметром 51мм. В разультате всех преобразований получим чуть более 100 л.с. Чтоб повысить отдачу до 110 и более л.с., нужно делать портинг ГБЦ, шлифовать камеры сгорания, точить каналы, облегчать тяжелую тракторную поршневую, коленвал, балансировать, фрезеровать головку до высоты 94мм под 95 бензин. Дальше повышать некуда, турбонаддув без переделки на впрыск не встанет, переделка стоит неадекватно дорого и дешевле ставить изначально инжекторный УМЗ-421. Турбировать УМЗ-417 с мокрыми гильзами небезопасно, мотор слишком хлипкий и не переживет давление. Для наддува, как минимум, нужен 421-й движок с запрессоваными гильзами.

Двигатель УАЗ 417

На старые автомобили УАЗ Буханка и 469 устанавливали 417 двигатель. Этот мотор завоевал народное признание благодаря простоте конструкции и хорошим техническим характеристикам. Больших отличий от 402-го ЗМЗ мотора особых не существует.

Технические характеристики

Как говорилось ранее, двигатель 417 на УАЗ от Ульяновского моторного завода был практически одинаковым с ЗМЗ 402. Если быть точнее, основная конструкция была скопирована, а УМЗ лишь внёс некоторые косметические поправки.

Для улучшения работы на УАЗах и адаптации мотора были переделаны — маховик, система выпуска и выпускные клапана. На этом оптимизация и модернизация двигателя закончилась.

Рассмотрим, основные технические характеристики 417 двигатель УАЗ:

Кроме оригинального мотора, мир увидел несколько модификаций:

1. УМЗ 417.10 — основной мотор, степень сжатия 7 под 76 бензин. Мощность 92 л.с. Соответствие экологическим требования Евро-1. Предназначен для автомобилей УАЗ.
2. УМЗ 4175. 10 — аналог УМЗ 417.10. Степень сжатия 8.2 под 92 бензин. Мощность 98 л.с. Используется на автомобилях Газель.
3. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. Используется на автомобилях УАЗ.
4. УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке. Мотор применяется на автомобилях УАЗ.

Обслуживание

Обслужить двигатель достаточно просто. Так, плановое сервисное обслуживание проводится каждые 15 000 км. В ТО входит замена масла и фильтра. Чтобы заменить масло, придётся выкрутить сливную пробку и дождаться, пока сбежит смазочная жидкость. Затем, пробка закручивается, и масло заливается через заливную горловину. Масляный фильтр меняется, когда в моторе нет масла.

Также в техническое обслуживание входит проверка всех систем, отсутствие подтёков масла и неисправностей. Каждые 30 000 км необходимо проводить регулировку клапанов, а каждые 20 000 км делается замена воздушного фильтрующего элемента.

Согласно рекомендации завода изготовителя каждое 2-е ТО стоит проводить переборку и настройку карбюратора.

Неисправности и ремонт

Основные неисправности 417-го ДВС, точно такие же, как и у ЗМЗ-го 402. Рассмотрим, с какими основными проблемами придётся столкнуться автолюбителям в процессе эксплуатации УМЗ-го силового агрегата:

1. Основной проблемой становится — сальниковая набивка, которая установлена вместо заднего сальника коленчатого вала. Зачастую, из-под детали начинается течь, из-за размягчения изделия.
2. Недоработанная конструкция впрыска делает неравномерный впрыск топлива, из-за этого зачастую пропадают холостые обороты, и появляется вибрация.
3. Частая регулировка клапанного механизма. Если не проводить процесс вовремя, а именно спустя 15 000 км пробега, то появляется металлический стук в моторе.
4. Вечные проблемы с термостатом и перегрев. Эту проблему моно решить двумя способами. Во-первых, установить качественное изделие импортного производства. Второй способ, вывести термостат наружу с блока и установить от ВАЗа «Классики».

Ремонт двигателя УАЗ 417 проводится по аналогии с ЗМЗ 402, поскольку это конструктивная копия. Мотор 417 достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, основные позиции капитального ремонта УМЗ 417.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опрессовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ 417 — это процесс определения наличие трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин.

Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить. Поскольку деталь сделана с алюминия, то применяется аргонная сварка.

В гаражных условиях, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась. Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется.

Сборка

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Вывод

Мотор УМЗ 417 на УАЗ — это оригинальная копия ЗМЗ 402, а соответственно — мощный и надёжный силовой агрегат. Как у любого мотора, этот имеет ряд недоработок, которые можно с лёгкостью исправить при помощи доработки и тюнинга.

порядок и схема зажигания, регулировка и настройка замка

Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Корректная регулировка данного механизма обеспечивает оптимальную работу силового агрегата в целом. Подробнее о том, в чем заключается принцип действия системы зажигания и как ее правильно настроить своими руками, вы сможете узнать из этого материала.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
3. После этого происходит распределение и подача разряда на ту или иную свечу.
4. Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей ч

УАЗ 469 Вояка › Бортжурнал › Регулировка клапанов газораспеделительного механизма УМЗ 451 УАЗ 469

Всё упросто)
1. совмещаем метку на шкиву коленвала с меткой на блоке, у меня это одно единственное отверстие в шкиву, либо это метка №1 ВМТ (лицом к шкиву, метка будет слева) метка № 2 для регулировки зажигания.
2. Снимаем крышку трамблёра, бегунок должен находится у контакта первого цилиндра (смотрим по высоковольтному проводу идущему на 1 цилиндр)
3. регулируем 1, 2, 4, 6 клапаны,
4. проворачиваем колено на 360 градусов и регулируем 3, 5, 7, 8 клапана (смотрите какие клапаны закрыты, возможна замена пунктов 1 и 2 местами, тогда бегунок будет развёрнут на 4 цилиндр) (первый клапан у помпы)
ВНИМАНИЕ! ЗАБЛАГОВРЕМЕННО ПРИОБРЕТИТЕ НОВУЮ ПРОКЛАДКУ КЛАПАННОЙ КРЫШКИ, ДАБЫ ПОТОМ БЕСПОЛЕЗНО НЕ ТРАТИТЬ ВРЕМЯ!

Есть более научный метод, но он отнимает гораздо больше времени)))

Газораспределительный механизм нуждается в периодической регулировке зазоров между коромыслами и клапанами, которую следует выполнять на холодном двигателе после пробега 16 000 км или при появлении признаков нарушения зазоров (стук клапанов, уменьшение мощности двигателя, вспышки в карбюраторе, «выстрелы» в глушителе) в следующем порядке:

– установите поршень первого цилиндра по метке на шкиве коленчатого вала в в.м.т. при такте сжатия и щупом проверьте зазор между коромыслами и клапанами первого цилиндра. При неправильном зазоре отверните контргайку регулировочного винта и, поворачивая отверткой регулировочный винт, установите зазор по щупу, после чего, удерживая отверткой регулировочный винт, затяните контргайку и проверьте еще раз правильность установленных зазоров;
– после регулировки зазоров очередного цилиндра проверните коленчатый вал на пол-оборота и отрегулируйте зазоры для остальных цилиндров согласно порядку их работы: 1–2–4–3.
Зазор между коромыслами и клапанами на холодном двигателе (при 15-20°):
Для выпускных клапанов 1-го и 4-го цилиндров, мм ─ 0,30 – 0,35
Для остальных клапанов, мм ─ 0,35 ─ 0,40мм

Пробег: 9 000 км

порядок зажигания, регулировка, схема подключения

Эффективное зажигание позволяет быстро без проблем запускать двигатель автомобиля в любых условиях. С исправным зажиганием без перебоев функционируют все системы электрического обеспечения: стеклоочистители, освещение, потребители, датчики, указатели. Какие существуют типы систем, настройка, регулировка зажигания УАЗ 469 – в данной статье.

Система зажигания УАЗ 469

Фото 1: Система зажигания УАЗ 469 (Источник: Яндекс.Картинки)

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

• катушка зажигания УАЗ 469;
• трамблер;
• жгуты;
• коммутатор;
• свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Фото 2: Схема системы зажигания УАЗ 469 (Источник: Яндекс.Картинки)

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

1. АКБ;
2. кнопка массы;
3. реле-регулятор напряжения;
4. генератор;
5. амперметр;
6. замок зажигания УАЗ 469;
7. контакты прерывателя-распределителя;
8. трамблер;
9. конденсатор;
10. крышка прерывателя-распределителя зажигания;
11. бегунок;
12. свечи зажигания;
13. провод высокого напряжения;
14. дополнительное сопротивление;
15. дополнительное реле стартера;
16. катушка зажигания;
17. стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Принцип работы системы зажигания

Обеспечение, поддержание своевременного воспламенения воздушно-топливной смеси для эффективного функционирования ДВС является главной задачей зажигания. Это происходит в строгом соответствии с установленным порядком работы цилиндров двигателя. В электрическую цепь последовательно подключена катушка зажигания 16 вместе с дополнительным сопротивлением 14. Оно автоматически замыкается в момент запуска мотора стартером.

Это существенно увеличивает разрывной ток первичной цепи. Катушка зажигания 16 создает в бортовой электрической системе автомобиля импульсы высокой частоты. Вспышки высокого напряжения создают пробой искрового промежутка в свечах зажигания 12, вкрученных в верхнюю точку каждого цилиндра, где осуществляется сжатие рабочей топливной смеси.

Катушка состоит из первичной и вторичной обмоток. Первичная обмотка намотана сверху на вторичную. Внутри катушки расположен сердечник и кольцевой магнитопровод. Оба эти элемента изготовлены из специальной электротехнической стали. Надежная герметизация катушки осуществляется карбонитовой крышкой в кожухе с резиновой прокладкой.

Трансформаторное масло для охлаждения заливается в кожух. Данный материал существенно повышает изоляцию обмоток и эффективно отводит тепло от корпуса катушки. Чтобы избежать повреждения катушки, ее перегрева, зажигание в авто при неработающем двигателе оставлять включенным не рекомендуется.

Трамблер 8 распределяет импульсы высокого напряжения по всем цилиндрам двигателя внутреннего сгорания строго в установленной последовательности. Трамблер или прерыватель-распределитель установлен в штатное место слева от блока цилиндров двигателя. Привод механизма осуществляется от валика масляного насоса. Вращение валика производится против часовой стрелки со стороны крышки.

Как правильно выставить зажигание

Для того, что бы выставить зажигание на УАЗ 469 необходимо придерживаться следующих рекомендаций:

• Снять крышку трамблера с ротором. Проверить размер зазора между контактами. Его можно регулировать. Между контактами, максимально разведенными, должен быть зазор 0,35 – 0,45 мм. Регулировку лучше всего осуществлять набором щупов. Слишком малый зазор дает слабую искру. При большом зазоре искры может не быть совсем. Сделав нормальный зазор, ротор можно установить на штатное место.
• Свечным ключом выкрутить свечу первого цилиндра. Закрыть пальцем отверстие под свечу. Пусковой рукояткой провернуть коленчатый вал до тех пор, пока палец не будет выталкивать сжатым воздухом. Этот момент называется началом хода сжатия первого цилиндра.
• Продолжать проворачивать пусковую рукоятку до совпадения отверстия на шкиве и штифта на крышке распределительных шестерен. Ротор должен находиться напротив внутреннего контакта крышки, подключенного к высоковольтному проводу от свечи первого цилиндра.
• Провернуть пластину октан-корректора вместе с трамблером, чтобы метка совпала со средней отметкой на шкале пластины.
• Слегка провернуть корпус механизма распределения против часовой стрелки. Прокручивать следует до тех пор, пока контакты трамблера не сомкнутся.
• Подключить контрольную лампочку с патроном. Один контакт соединить с выводом низкого напряжения трамблера, второй с массой машины. Подключить контрольную лампу можно к кузову авто.
• Включить зажигание, аккуратно провернуть трамблер по часовой стрелке. Крутить, пока не загорится контрольная лампа, после этого прекратить вращение. Может быть такое, что лампа не загорается. Повторить все действия с самого начала.
• Затянуть крепежный болт распределителя. Крышку с центральным проводом установить на место. Проверить регулировку, начиная с первого цилиндра. Проверка осуществляется против часовой стрелки.

Порядок зажигания УАЗ 469

Каждый автомобиль имеет свой порядок зажигания. Это значит, что цилиндры двигателя осуществляют свое движение в строго оговоренном порядке. Нарушать его нельзя ни в коем случае. Иначе двигатель полностью разрушится. Порядок зажигания автомобиля УАЗ 469 и работы его цилиндров следующий:

Первый-второй-четвертый-третий.
Проверка осуществляется с учетом подсчета против хода часовой стрелки.

Зачем выставлять зажигание

При правильно выставленном зажигании:

• Двигатель эффективно, устойчиво и стабильно работает на всех режимах. Иначе мотор функционирует с перебоями, стуками, хлопками. Нестабильная работа двигателя доставляет много проблем, снижает динамику автомобиля и скоростные характеристики.
• После правильной регулировки зажигания существенно улучшается запуск холодного силового агрегата.
• При разрегулированном зажигании расход топлива увеличивается. После регулировки он значительно снижается.
• Мощность двигателя также заметно возрастает на автомобиле после правильной регулировки зажигания.

Какие бывают системы зажигания на УАЗ 469

Контактное зажигание на УАЗ 469. Сейчас оно признано морально устаревшим. Однако отечественные производители продолжают его использовать. Система осуществляет запуск импульса определенной мощности. Этот импульс появляется от распределителя зажигания. Схема контактного зажигания УАЗ 469 простая и незамысловатая. В этом ее преимущество. Водитель своими руками может устранить любую неисправность и выполнить регулировку. Цены комплектующих невысокие.

Транзисторное или бесконтактное зажигание УАЗ 469. Бесконтактная система зажигания устанавливается на многих видах транспортных средств. Имеет целый ряд преимуществ перед контактной конструкцией. Искра, вырабатываемая подобным устройством, намного мощнее. Это происходит вследствие повышенного уровня электрического напряжения во вторичной обмотке катушки зажигания. Транзисторная система зажигания оснащена электромагнитным механизмом. Он обеспечивает стабильную постоянную работу всей системы, бесперебойно передавая энергию узлам, деталям, механизмам. Правильно настроенное зажигание при эффективном ДВС гарантирует высокую мощность и существенную экономию топлива. Длительную надежную работоспособность обеспечивает соблюдение периодичности обслуживания привода трамблера. Его необходимо смазывать и регулировать каждые 10 000 км пробега. Сложность ремонта является недостатком бесконтактной системы зажигания. Самостоятельному ремонту она не подлежит, поскольку для этого необходимо специальное диагностическое оборудование, имеющееся только в условиях сервисных центров и СТО.

Электронное зажигание на УАЗ 469. Данный тип зажигания самый технологичный, но в то же время недешевый. Подобными устройствами оснащаются современные модели авто. Имеет сложную технологию, обеспечивающую не только высокий момент, но и ряд других показателей двигателя. Преимущества: простая настройка угла опережения, отсутствие обязательной проверки контактов на предмет окисления. В двигателях, оснащенных электронной СЗ, топливная смесь сгорает на все 100%. Ремонт необходимо осуществлять только на СТО.

Подводное зажигание на УАЗ 469. Это герметичная система зажигания, при которой не страшно заливание водой, попадание в глубокие ямы, движение по открытой местности во время снега и дождя. Когда зажигание обычное – контактное либо бесконтактное, внутри трамблера, между крышкой и бегуном реально теряется 50% искровой мощности. Выясним, почему это происходит.

Между электрическими контактами, которыми является крышка трамблера и бегунок, имеется небольшой промежуток. Для прохождения электрической энергии в этом пространстве затрачивается большая часть дополнительного тока. При контактном зажигании для этих целей тратиться еще часть энергии на функционирование кулачка.

Подводное зажигание сконструировано таким образом, что в нем искра с катушки напрямую попадает на свечу зажигания. Осуществляя данный процесс, она не теряет своей основной мощности, кроме сопротивления высоковольтных проводов. Здесь утрата мощности совсем незначительная, поэтому можно ее не учитывать.

Стоит отметить, что на большинстве машин иностранного производства на каждый цилиндр раздельно ставится катушка, которая располагается сразу на свече, и утрата соответственно совсем незначительная.

Читайте также:

Зазор клапанов уаз 417 двигатель

Всё упросто)
1. совмещаем метку на шкиву коленвала с меткой на блоке, у меня это одно единственное отверстие в шкиву, либо это метка №1 ВМТ (лицом к шкиву, метка будет слева) метка № 2 для регулировки зажигания.
2. Снимаем крышку трамблёра, бегунок должен находится у контакта первого цилиндра (смотрим по высоковольтному проводу идущему на 1 цилиндр)
3. регулируем 1, 2, 4, 6 клапаны,
4. проворачиваем колено на 360 градусов и регулируем 3, 5, 7, 8 клапана (смотрите какие клапаны закрыты, возможна замена пунктов 1 и 2 местами, тогда бегунок будет развёрнут на 4 цилиндр) (первый клапан у помпы)
ВНИМАНИЕ! ЗАБЛАГОВРЕМЕННО ПРИОБРЕТИТЕ НОВУЮ ПРОКЛАДКУ КЛАПАННОЙ КРЫШКИ, ДАБЫ ПОТОМ БЕСПОЛЕЗНО НЕ ТРАТИТЬ ВРЕМЯ!

Есть более научный метод, но он отнимает гораздо больше времени)))

Газораспределительный механизм нуждается в периодической регулировке зазоров между коромыслами и клапанами, которую следует выполнять на холодном двигателе после пробега 16 000 км или при появлении признаков нарушения зазоров (стук клапанов, уменьшение мощности двигателя, вспышки в карбюраторе, «выстрелы» в глушителе) в следующем порядке:

– установите поршень первого цилиндра по метке на шкиве коленчатого вала в в. м.т. при такте сжатия и щупом проверьте зазор между коромыслами и клапанами первого цилиндра. При неправильном зазоре отверните контргайку регулировочного винта и, поворачивая отверткой регулировочный винт, установите зазор по щупу, после чего, удерживая отверткой регулировочный винт, затяните контргайку и проверьте еще раз правильность установленных зазоров;
– после регулировки зазоров очередного цилиндра проверните коленчатый вал на пол-оборота и отрегулируйте зазоры для остальных цилиндров согласно порядку их работы: 1–2–4–3.
Зазор между коромыслами и клапанами на холодном двигателе (при 15-20°):
Для выпускных клапанов 1-го и 4-го цилиндров, мм ─ 0,30 – 0,35
Для остальных клапанов, мм ─ 0,35 ─ 0,40мм

Механизм газораспределения двигателя УМЗ-417 включает в себя распределительный вал в сборе, впускные и выпускные клапана, привод клапанов — толкатели, штанги толкателей, коромысла, пружины клапанов.

Механизм газораспределения двигателя УМЗ-417.

Впускные и выпускные клапаны расположены в головке блока цилиндров вертикально в ряд. Привод клапанов осуществляется от распределительного вала через толкатели, штанги толкателей и коромысла. Распределительный вал стальной, имеет пять опорных шеек, кулачки привода клапанов, шестерню привода масляного насоса и эксцентрик привода топливного насоса.

Профили впускных и выпускных кулачков не одинаковые. Кулачки имеют конусность в пределах 10-15′, это сделано для придания вращения толкателям. Так как наружная поверхность донышка толкателя выполнена сферической, а кулачок по ширине конусный, то точка касания кулачка с толкателем смещена относительно оси толкателя. Это и приводит к постоянному вращению толкателей при работе двигателя, чем достигается равномерный износ деталей.

Осевое перемещение распределительного вала ограничивается стальным упорным фланцем находящимся между торцом шейки распределительного вала и ступицей шестерни. Рабочий зазор 0.1-0.2 мм между ступицей шестерни и упорным фланцем обеспечивается тем, что распорное кольцо зажатое между шестерней и шейкой распределительного вала, толще упорного фланца. Правильность фаз распределения обеспечивается установкой шестерни по меткам. Метка 0 на шестерне коленчатого вала должна быть против риски у впадины зуба на текстолитовой шестерне.

Толкатели поршневого типа, стальные, наружным диаметром 25 мм. На торец толкателя, опирающийся на кулачок, нанесен специальный отбеленный чугун и обработан по сфере радиусом 750 мм. Устанавливают толкатели в направляющие отверстия, выполненные непосредственно в блоке, с зазором 0.015-0.040 мм.

Штанги толкателей выполнены из дюралюминиевого прутка и имеют напрессованные на оба конца стальные наконечники, сферические поверхности которых термически обработаны. Коромысла клапанов стальные, литые, одинаковые для всех клапанов. Длинное плечо коромысла заканчивается термически обработанной цилиндрической поверхностью, опирающейся на торец стержня клапана, короткое плечо — резьбовым отверстием, в который вворачивается регулировочный винт.

Клапаны верхние, расположены в головке блока цилиндров. Выпускные клапаны изготовлены из жаропрочной стали ЭП-303, а впускные — из хромистой стали 4Х9С2. Диаметр стержня впускных и выпускных клапанов 9 мм. Тарелка впускного клапана тюльпанообразная диаметром 44 мм, а выпускного клапана — плоская, диаметром 36 мм. Торцы стержней клапанов, на которые опираются коромысла, закалены по длине 3-5 мм.

Пружина клапана изготовлена из пружинной стали, шаг витков постоянный. Направляющие втулки клапанов — металлокерамические, изготовлены прессованием с последующим спеканием смеси из железного, медного и графитового порошков. Такая втулка имеет высокие антифрикционные качества.

Обслуживание механизма газораспределения двигателя УМЗ-417.

Обслуживание механизма газораспределения двигателя УМЗ-417 заключается в очистке клапанов от нагара и их притирке. Регулировка зазоров выполняется планово через одно техническое обслуживание или при появлении признаков их нарушения.

Механизм газораспределения двигателя УМЗ-417 нуждается в регулировке зазоров между коромыслами и клапанами при появлении признаков выражающихся в стуке клапанов, уменьшении мощности двигателя, появлении вспышек в карбюраторе, «выстрелов» в глушителе. Механизм газораспределения проверяется и регулируется на холодном двигателе.

Проверка и регулировка зазора между коромыслами и клапанами механизма газораспределения двигателя УМЗ-417.

Для проверки и регулировки зазора необходимо снять крышку коромысел, избегая повреждения ее прокладки. Установить поршень первого цилиндра по метке на шкиве коленчатого вала в верхней мертвой точке при такте сжатия, и щупом проверить зазор между коромыслами и клапанами первого цилиндра.

При неправильном зазоре отвернуть контргайку регулировочного винта и поворачивая отверткой регулировочный винт, установить зазор по щупу, после чего, поддерживая отверткой регулировочный винт, затянуть контргайку и проверить правильность зазора.

Проворачивая каждый раз коленчатый вал на полоборота после регулировки зазоров очередного цилиндра, регулируются зазоры для остальных цилиндров согласно порядку их работы. Зазоры для выпускных клапанов первого и четвертого цилиндров, клапана 1 и 8, должны быть в пределах 0. 30-0.35 мм, для остальных клапанов, в пределах 0.35-0.40 мм.

УАЗ 469 — один из самых известных в СССР внедорожников. Он сошел с конвейера Ульяновского автозавода в 1972 году. И хоть уже через 13 лет его сняли с производства, автолюбители и по сей день ценят его лучшие качества.

УАЗ 469 имеет два бака объемом 39 литров, при этом расход бензина в экономном режиме двигателя 421 составляет 16 л на 100 км. При этом максимальная скорость, фиксируемая в технических характеристиках, — 100 км/ч.

Если вы являетесь владельцем УАЗ 469, необходимо знать, как правильно за ним следить. Для того чтобы автомобиль ездил дольше и не выходил из строя, необходимо принимать ряд мер и делать соответствующие профилактические работы.
Для правильной эксплуатации необходимо знать, что УАЗ 469 оснащен, как и 402, карбюраторным двигателем 421 модели, имеющим четыре цилиндра и объем 2,5 литра. Коробка передач 4-ступенчатая механическая. Мощность двигателя составляет 2200-2500 оборотов в минуту.

Кстати, двигатели УМЗ 421 появились уже в 90-х гг. Именно тогда возникла необходимость повысить скоростные и тягово-динамические характеристики УАЗ-469, а для этого нужен был двигатель с увеличенным крутящим моментом и повышенной максимальной мощностью. В связи с этими потребностями и был разработан двигатель модели УМЗ 421 с рабочим объемом 2,89 л. Также продолжали ставить и 402 двигатель.

Традиционно для машин этого класса через каждые 5000 километров пробега нужно производить замену масла. При этом допускается понижение его уровня в процессе работы двигателя на 10-12 мм.

Зазоры на клапанах УАЗ

Одним из основных видов работ является периодическая регулировка клапанов на УАЗ 469, УАЗ 417, УАЗ 421, а также, при возможности, очистка их от нагара.

Клапаны УАЗ 469 на УМЗ 421 и 402 довольно надежны в работе, поскольку изготовлены из хромистой стали, а при работе над выпускными использовалась жаростойкая сталь. Для регулировки клапанов на УАЗ 469, как и УАЗ 3303, в том числе и с двигателем 402, необходимо с определенной периодичностью проверять зазор между клапанами и толкателями. Если зазоры больше нормы, то тяжелее запустить двигатель, а его работа сопровождается стуками в клапанах и падением мощности.

В случае уменьшенных зазоров клапанов УАЗ 469 возникают неполадки в карбюраторе, «покашливание» и хлопки в глушителе, а двигатель не может развить максимальную мощность. Возникают неполадки в карбюраторе (можно слышать). Выставлять зазоры в соответствии с нормами следует на холодном двигателе при ТО-2.

Особенности выставления ВМТ

Проводя работы по регулировке клапанов УАЗ 469, на двигателе 402, одним из главных моментов является правильное выставление ВМТ (верхней мертвой точки) с соблюдением дальнейшего алгоритма, следуя которому, мы довольно быстро проведем работу. Одним из главных инструментов для работы с клапанами является щуп 0,3…0,35.

При регулировке клапанов на УАЗ 469 и УАЗ 3303 с двигателями 402, 417 и 421, следует знать, что делают это по порядку цилиндров 1-2-4-3. Хотя в отдельных случаях он может быть нарушен. Соответственно, в этом порядке надо проводить регулировку как впускного, так и выпускного клапана на каждом цилиндре.

Для начала мы осматриваем крышку трамблера, фиксируем место бегунка для выхода искры на свечу первого цилиндра и находим провод, идущий к данной свече. При этом трамблер сверху должен, по аналогии со стрелками часов, показывать 10-00. После этого, завершая регулировку клапанов на УАЗ 469, снимаем клапанную крышку и отсоединяем все навесные элементы.

Зазор измеряют щупом

Следующий этап — это осмотр шкива коленвала. На нем должно находиться две или три черточки. Находим их и совмещаем последнюю справа по направлению вращения черточку с направляющим на блоке цилиндров. Вставляем «кривой стартер» и соединяем указанную черточку с направляющим. Если нет возможности его применить, то следует прокрутить вал вручную. Важно помнить, что если мы стоим лицом к двигателю, то направление вращения шкива для клапанов на УАЗ 469 будет по часовой стрелке.

После этого изучаем бегунок трамблера. Если он находится в нужном месте, то это означает, что поршень 1-го цилиндра располагается в ВМТ. Клапаны в этот момент закрыты, поэтому смело их регулируем. Следует нажать на коромысло, где должен ощущаться зазор.

ДВС 417 — УАЗ 31512, 2.3 л., 1992 года на DRIVE2

Характеристики двигателя УМЗ-417

Производство УМЗ
Марка двигателя УМЗ-417
Годы выпуска 1989-наши дни
Материал блока цилиндров алюминий
Система питания карбюратор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 2
Ход поршня, мм 92
Диаметр цилиндра, мм 92
Степень сжатия 7
8. 2*
Объем двигателя, куб.см 2445
Мощность двигателя, л.с./об.мин 92/4000
Крутящий момент, Нм/об.мин 172/2200
Топливо 76
Экологические нормы Евро-1
Вес двигателя, кг 166
Расход топлива, л/100 км
— город
— трасса
— смешан.
14.5
8.4
10.6
Расход масла, гр./1000 км до 100
Масло в двигатель 5W-30
5W-40
10W-30
10W-40
15W-30
15W-40
20W-30
20W-40
Сколько масла в двигателе 5.8
При замене лить, л 5
Замена масла проводится, км 10000
Рабочая температура двигателя, град. ~90
Ресурс двигателя, тыс. км
— по данным завода
— на практике
н.д.
~150
Тюнинг
— потенциал
— без потери ресурса
н.д.
н.д.
Двигатель устанавливался УАЗ Буханка
УАЗ 469 Бобик

Неисправности и ремонт
Двигатель УМЗ-417 очередной шаг в эволюции мотора ГАЗ-21, заменил мотор УМЗ-414, от которого отличается увеличенной степенью сжатия с 6.7 до 7, иным распредвалом, увеличенными впускными клапанами до 47мм (было 44мм), выпускные старые 36мм, установлен двухкамерный карбюратор, другой воздушный фильтр. В поздних модификациях использовался коленвал от УМЗ-421 без набивки.

Сравнивая наш мотор с двигателем 402 от ЗМЗ, становится ясно, что это абсолютно одинаковые моторы и их отличия весьма косметические: на первых 417-тых блоках нет ребер жесткости, гильзы не так жестко сидят, маховик больше чем на 402-м, принцип работы системы охлаждения поставлен с ног на голову. Отличия в мощности вызваны другим выпускным коллектором и выпускными клапанами меньшего диаметра (36мм, против 39 мм), в последней редакции мотора, клапаны используются 39мм. На этом, более менее важные различия заканчиваются.

Модификации двигателя УМЗ 417

1. УМЗ 417.10 — основной мотор, степень сжатия 7 под 76 бензин. Мощность 92 л.с. Соответствие экологическим требования Евро-1. Предназначен для автомобилей УАЗ.
2. УМЗ 4175.10 — аналог УМЗ 417.10. Степень сжатия 8.2 под 92 бензин. Мощность 98 л.с. Используется на автомобилях Газель.
3. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. Используется на автомобилях УАЗ.
4. УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке. Мотор применяется на автомобилях УАЗ.

Неисправности двигателей УМЗ 417

По части проблем и неисправностей, мотор на 100% аналогичен ЗМЗ-402. Вибрации, дергания, перегрев, стуки, регулировка клапанов каждые 10.000 км и много других прелестей никуда не делись и ждут не дождутся вас. Детально о проблемах мотора читаем ТУТ.
Подводя итог, УМЗ-417 такой же музейный экспонат, как и все остальные родственники мотора 21-й Волги, включая сменщика 417-го — УМЗ-421, в XXI веке таким моторам не место.

Двигатель УМЗ 417 [ Характеристики модификации проблемы и тюнинг]


Двигатель УМЗ 417 это рядный 4-х цилиндровый двигатель с нижним расположением распредвала созданный на базе ЗМЗ 402. По сравнению с предыдущей моделью УМЗ 414 была увеличена степень сжатия, применен другой распредвал, изменён воздушный фильтр, кроме того, был увеличен диаметр впускных клапанов. Мотор УМЗ 417 карбюраторный и во многом схожий с предшественником УМЗ 414, многие детали взаимозаменяемые.

Блок двигателя УМЗ 417 выполнен из алюминия, ГБЦ также из алюминия. Регулировку клапанов необходимо производить каждые 10-15 тыс км, о необходимости в регулировке клапанов подскажет характерный стук. Многим доставляла неприятности набивка вместо сальника, к счастью на более поздних версия коленвал был позаимствован от более современного мотора УМЗ 421, там был использован сальник, а не набивка.


Характеристики


Годы выпуска: с 1989

Материал блока цилиндров: алюминий

Ход поршня: 92 мм

Диаметр цилиндра: 92 мм

Степень сжатия: 7, 8,2

Объем двигателя куб.см : 2445

Мощность двигателя л.с./об.мин: 92/4000

Крутящий момент Нм/об.мин: 172/2200

Рекомендуемое топливо: 76

Экологический стандарт: —

Вес двигателя: 166 кг

Расход топлива, л/100 км

город: 14,5

трасса: 8,4

смешан: 10,6

Расход масла гр. /1000 км: 100

Рекомендуемое масло в двигатель:

5W-30,

5W-40,

10W-30,

10W-40,

15W-30,

15W-40,

20W-30,

20W-40

Сколько масла лить при замене: ~ 5,8 л

Ресурс двигателя: 150-200 тыс.км

Цена: от 30 тыс.руб б/у мотор

На какие автомобили устанавливался: УАЗ 452 ( Буханка ), УАЗ 469 ( Козлик)


Модификации


1) УМЗ 417.10 Стандартный двигатель со степенью сжатия 7 под 76 бензин, мощность УМЗ 417.10 составляет 92 л.с.

2) УМЗ 4175.10. Двигатель УМЗ 417 с повышенной степенью сжатия до 8,2 под 92 бензин в результате мощность возросла до 98 л.с. Такой двигатель использовался на автомобилях Газель.

3) УМЗ 4178.10. Изменен коллектор, который предназначен для двух камерного карбюратора.

4) УМЗ 4178.10-10. Вместо набивки используется сальник как у УМЗ 421, ещё был увеличен диаметр выпускных клапанов.


Проблемы


Двигатели УМЗ 417 имеет схожие проблемы с двигателем ЗМЗ 402 более подробную информацию о которых можно прочитать перейдя по ссылке выше.


Тюнинг


Мощность двигателя УМЗ 417 можно повысить следующими способами.

1) Установка ГБЦ от УМЗ 421.

2) Установка выпускного коллектора от 421 мотора.

3) Выпуск 51мм.

Все это позволит поднять мощность на 10-15 л.с.

Для большего увеличения мощности проще сделать свап , для этого подойдёт инжекторный 421 мотор. Затем необходима установка компрессора или турбины.

Ремонт 417 двигателя, продолжение. Сборка. — УАЗ 31512, 2.5 л., 2001 года на DRIVE2

Ну чтож, еще одни гаражные выходные прошли плодотворно.
Прошлые выходные закончились установкой новых гильз в блок. Сажал на герметик, вернее на жидкую прокладку. Плоскость прилегания резинок к блоку отчистили и она была ровная, но герметик решено было использовать как страховку. Дабы все это дело высохло в том положении, в котором и будет стоять, прижал все гильзы старой головой. Сняв старую голову в эти выходные, резиновые уплотнения уже не смогли выдавить гильзы обратно.

Полный размер

Дома по вечерам собирал поршня и шатуны. Поршневая комплект мотордеталь. При взвешивании поршней и пальцев, оказалось что все они весят одинакого. Грамм в грамм. Вес поршней без колец 565 грамм. С шатнунами все хуже. 1010, 1015, 1011, 1020. Шатуны балансировал не только по общему весу, но и по весу сторон. Идеально конечно не получилось, потому, что для того чтобы стороны шатунов со стороны поршней весили одинаково, пришлось бы пилить самые легкие по общему весу шатуны. В итоге разброс по сторонам не более 3 грамм. Общий вес приведен к значению 1010 грамм.

Полный размер

Вкладыши шатунов и втулки пальцев поршней не менял. Они все в нормальном состоянии и у меня нет оборудования для выпрессовки втулок пальцев. Зазоры и посадки удовлетворили. Поршни на месте

Полный размер

Установка головы тоже без приключений не обошлась. Тянул сначала 4кг, потом через час 6 кг, потом в финале 9кг. Все в несколько проходов. На 7,5кг у ремонтной шпильки бахнула резьба под гайкой. Опять пришлось снимать голову, менять шпильку и прикручивать все обратно. Хорошо была запасная шпилька и прокладка. Сейчас все по 9кг затянуто

Полный размер

Установлены более короткие толкатели и другие регулировочные болты, которые шли с ними в комплекте. Пока все мыл, разобрал крышку в которой находится вентиляция картера. Мембрана в ней разбухла и задубела, а пружинка, которая ее поднимала была сломана пополам. Собрал все на герметик без пружины и мембраны. Все работало и так, смысл ставить опять запчасти низкого качества, которые быстро сломаются ))) зажигание тоже вернул на место, почитал на уазбуке как его ставить, посмотрел видео на ютубе и все встало как было.

Полный размер

Полный размер

Масляный насос решено было поменять. Выбирал в магазине из двух имающихся в наличии. Выбрал тот, который не подклинивал при работе. Насосы УМЗ. Между шестернями 0,3 вместо 0,35 на моем и между стенок 0.10 вместо 0.15 на моем. На новом лучше подогнаны торцы шестерен к крышке, на старом половина прокладки стояла, так как одна шестеренка выше другой. На новом 3 прокладки, 2 из них типа из полиэтилена сделаны и очень тонкие. Пробовал собрать без одной тонкой, насос клинит. На новом качество обработки стенок лучше, на старом глубже канавки от резца. На старом еще дырки под шпильки крепления масляной трубки сквозные, тем самым это нарушает плоскость. На новом они не сквозные. Поддон тоже решил взять новый, стоил косарь, старый лень отчищать. Как оказалось не зря взял, на новом поддоне приварено чтото тыпа крыши, которая не дает маслу плескаться и отливать при резком торможении или наклоне вниз.

Полный размер

Герметика не пожалел, боюсь не отдеру потом его случай чего))
Дело близится к концу, вся самая тяжелая работа впринципе проведена, осталось по мелочи. Жду недождусь, когда он заведется.

[417 Двигатель и прочее] — УАЗ 31512, 2.

4 л., 1991 года на DRIVE2

«Если что-то продаётся, значит с ним что-то не то!»
Как раз мой случай.

Полный размер

Постепенно переходим к двигателю и обнаруживаем кучу всяких аномалий, объяснение которых возможно не подвластно ни одной науке. Ну а вдруг удастся что выяснить?
После внимательного осмотра системы, приводящей автомобиль в движение, было обнаружено:

• Нестандартное подключение ВВ проводов (нарушен порядок расположения, в связи с такой же нарушенностью установленного распределителя зажигания. Стоял задом-наперёд).
• Сильно затянутые клапана (вообще без зазоров)
• Тазовский карбюратор, предположительно восьмерочный.
• Повреждение в отдельных местах резьбы у головы двигателя.
• Согнутая длинная тяга рулевой трапеции и потекший ГУР.
• Всё тот же ГУР (ремень идущий к шкиву на двигателе находится под углом).
• Потекший радиатор, ждущий своей очереди на ремонт.
• Разбитые подушки двигателя.
…

Полный размер

Пока остановился на этом количестве проблем.
Сосед оказал незаменимую помощь в регулировке клапанов и установке зажигания.
После проделанных работ стало гораздо понятнее, какого Франкенштейна лепили прошлые хозяева. Видимо желание штурмовать бездорожье было гораздо сильнее чем подход к подбору запчастей автомобиля.
Теперь кажется становится понятно почему не было «прухи» при транспортировке УАЗа. Но удивительно то, что машина проехала почти 150 км пути.

Кто сталкивался с наоборот развернутым распределителем зажигания? Может это мы ничего не соображаем? Вдруг для джипинга это приносит только положительные результаты. Подскажите пожалуйста…

За одно хотел бы спросить: Ходит слух что УАЗ теряет мощность при оборванном пополам глушителе. Возможно ли такое? В чем может заключаться причина этой потери, если нечто подобное всё-таки возможно?

Ремонт УМЗ-417 — УАЗ 469, 2.4 л., 1986 года на DRIVE2

Перед снятием двигателя была замерена компрессия в цилиндрах .
Первый и четвёртый показали по 7кгс, второй и третий 6 и 5кгс. на прогретом двигателе.
Сильные вибрации и посторонние шумы.
Думаю если уж изучать УАЗку, то от и до.Взял ключи и книгу в руки и за 6 часов разобрал двигатель, установив его краями блока на яму., т.к.это был наиболее удобный вариант в условиях этого гаража.
Вскрытие показало обильное количество стружки в масляном поддоне, подраные цилиндры, на третьем поршне лопнуло компрессионное кольцо.Нижняя кромка четвёртого цилиндра имела довольно внушительный скол доходящий до нижней точки хода поршня, видимо из-за чих-то попыток её извлечь молотком.(На фото видно)
Коленчатый и распред. валы оказались в нормальном состоянии и не точились.
На ГБЦ пропускали клапана 1,3 и 4 цилиндров
Приобрёл поршневую за 8000руб от Костромского ЗМЗ.Прокладки под цилиндры
Вкладыши, шатунные, коренные, номинал.
Маслосъёмные колпачки и пасту для притирки клапанов.
Прокладки, да набивка сальника.
Оправку для поршневых колец да динамометрический ключ, от jonnesway.
Сделал развесовку поршней в сборе. Притёр клапана, дрелью на низких оборотах.
Вместо впускного коллектора под однокамерный карб.поставил от змз-402 на двухкамерный.Сверху к-151.
Собирал всё по книжке, не спеша вникая в каждый отдельный момент.Работа заняла неделю по 4-5 часов в день.Начал 1 января, так что новогодние каникулы не прошли зря.Закончил работу и отложил готовый агрегат в сторонку до сборки автомобиля.

Цена вопроса: 12 000 ₽ Пробег: 500 км

Смотрите также

• Защита картера что это
• Переходя дорогу пешеход неожиданно изменил направление и скорость движения
• Шевроле круз рестайлинг
• Значок на панели приборов
• Права и обязанности пешехода на дороге
• Состояние исполнения постановления
• Виды систем зажигания
• Нужен ли тахограф на личный грузовик
• Кто изобрел электрический двигатель
• Газель главный цилиндр сцепления устройство
• Дпдз признаки неисправности

УАЗ 3151 | Перебои в работе двигателя |

УАЗ 3151

Сервисное обслуживание и эксплуатация

Руководства ￫ УАЗ ￫ 3151 ()

5.

1.4. Перебои в работе двигателя

Что делать, если двигатель вашего автомобиля, еще недавно работавший “как часы”
на всех режимах, вдруг начал давать перебои, дергаться на холостом ходу, перестал
развивать достаточную мощность? Перебои, как правило, объясняются неправильной
регулировкой карбюратора, неисправностью свечи зажигания или одного из цилиндров,
подсосом воздуха в один из цилиндров. Нужно найти неисправность и по возможности
ее устранить.

Диагностика состояния двигателя по внешнему виду свечей зажигания

Порядок работы цилиндров 402 двигателя

Многие помнят двигатели 402 и работы цилиндров, устанавливаемых на автомобилях «Волга», «Газель». Несмотря на прекращение выпуска, часть автомобильных средств используют в качестве силового агрегата.

Содержание статьи

• 1 402 Двигатель
• 2 Порядок работы цилиндров
• 3 Инструмент для работы
• 4 Последовательность действий
  • 4. 1 Обратная сборка
• 5 Контрольная проверка
• 6 Важные особенности
• 7 Заключение

402 Двигатель

Силовой агрегат неприхотливый, в нем нет сложных технических узлов и деталей. Незадача в том, что после каждого пятнадцатитысячного пробега автотранспортного средства, необходимо регулировать клапана работы цилиндров.

• Через 10 тысяч километров требуется регулировка, если автомашина использовалась для перевозки грузов.
• Необходимо вмешательство после 6000 километров пробега при условии, что 402 двигатель работал на другой марке бензина.

В приведенных случаях нарушаются зазоры фасок клапанов и седел цилиндров.

Несоответствие параметров нарушает работу двигателя, вызывая:

• появление стуков в головке цилиндров;
• повышенное потребление топлива;
• понижение мощности;
• увеличение загрязнений выхлопными газами окружающей среды.

Появление характерных признаков является для водителя моментов приняться за устранение дефектов.

Порядок работы цилиндров

Успех достигается, если водитель знает порядок работы цилиндров у 402 двигателя данной силовой установки.

• В моторах 402 порядок такой: сначала работает первый цилиндр, затем второй, потом четвертый и заканчивает цикл третий цилиндр.

Такой порядок работы цилиндров универсального 402 двигателя. Зазор на первом и четвертом цилиндрах на клапанах, отвечающих за впуск горючей смеси в камеру сгорания, по нормативным требованиям составляет 0.40-0.45 миллиметра. Клапаны, утилизирующие выхлопные газы, имеют зазор 0.35-0.40 миллиметров.

У четырехтактных двигателей рабочий процесс завершается прокручиванием коленчатого вала на 720 градусов. У двухтактного в два раза меньше.

Инструмент для работы

Работа по регулировке зазоров клапанов требует подготовки. Размещают в удобном положении инструменты, материалы для измерений.

В инструментальном наборе обязательно наличие:

• заметочные щупов;
• торцевых, рожковых, накидных ключей;
• ключей для вывертывания свечей;
• купленных прокладок для замены отработанных аналогов;
• устройства для проворачивания коленчатого вала;
• набор минусовых, плюсовых отверток.
• неиспользованной раньше ветоши.

Наличие необходимого материала позволяет приступать к регулировочным работам.

Последовательность действий

Сначала дают остыть двигателю. Затем отсоединяют различные шланги, трубопроводы, трос педали газа. Демонтируют фильтр очистки воздуха, крышку, закрывающую клапанный механизм.

Начинают с первого цилиндра. Устанавливают прокруткой коленчатого вала поршень в верхнее мертвое положение. Точность действия сверяют совпадением отметок на ременном приводе коленвала с отметиной на блоке двигателя.

Существует очередность регулировки зазоров клапанов. Сначала приводят в норму первые, вторые, четвертые, шестые клапана. После проворачивают коленчатый вал на 360 градусов по ходу часовой стрелки. Регулировке подлежат третий, пятый, седьмой, восьмой.

Делается это так. Отверткой придерживают контрольный винт, одновременно отвинчивая гайку, при помощи которой он устанавливается в нужное положение. Щупом требуемого размера по толщине, производят замеры. Он должен входить в зазор с небольшим усилием. Аналогичному «ощупыванию» подлежать остальные зазоры клапанов.

Обратная сборка

Когда «прощупаны» восемь клапанов цилиндров двигателя 402, наступают монтажные работы по обратной сборке силового агрегата.

Устанавливают свечи и выставляют зажигание 402 двигателя на свои места, надежно закрепляют крышку клапанов. При этом не забывают поменять старую прокладку на новый аналог. Затяжку болтов производят, согласую усилия с регламентными указаниями. Они требуют болты завернуть, прилагая усилия, равные 0,5 H. м по минимуму и 0,8 по максимуму.

Затем устанавливают воздушный фильтр, прикрепляют трос от акселератора, шланги.

Контрольная проверка

Когда работа завершена, поверяют ее качество. Двигатель запускают до полного прогрева. Когда температурный режим охладителя двигателя и работы цилиндров выходит на положенные температурные параметры, водитель или слесарь СТО прослушивает работу силового агрегата.

Отсутствие цокота, металлического звона, свидетельствует о качественно произведенной регулировке всасывающих и выпускных клапанов.

Важные особенности

Впоследствии двигатель претерпел некоторые изменения в системе подачи топлива в камеры сгорания. Вместо традиционного карбюратора, использовали инжекторную схему. Конструктивное обновление привело к экономии бензина, улучшило впрыск топлива. Главным положительным моментом, по мнению автомобилистов, реализация инжекторный схемы ликвидировала проблемы, возникавшие с карбюраторным узлом.

Остальное использовано из старого двигателя 402. Ничего не поменялось в эксплуатационных нормах силового агрегата. Остались прежние технические характеристики, нормы по обслуживанию. Например, инструкция по замене масла фильтра осталась в прежней редакции. Предписывалось менять после десятитысячного километрового пробега автомобиля. После 8 тысяч требовалось менять свечи зажигания на новые комплекты.

Заключение

Водители автотранспортных средств, на которых установили двигатели внутреннего сгорания 402, несмотря на некоторые недоработки, положительно характеризуют силовую установку за простоту устройства, несложное обслуживание, длительный эксплуатационный ресурс.

Поделиться с друзьями:

Порядок зажигания УАЗ — как выставить, порядок свечей

Система зажигания УАЗ

Для запуска мотора автомобиля необходимо воспламенение горючей смеси, что является одним из ключевых моментов. Это действие происходит в цилиндрах силового агрегата и оказывает важное воздействие на работу и запуск движка. В тот момент, когда осуществляется зажигание, возникает искра. После этого она подаётся на свечи зажигания, что и приводит мотор в действие. Для каждого одного цилиндра – одна свеча. Они воспламеняют жидкость по очереди в требуемый интервал времени.

Система зажигания УАЗ

При регулировке зажигания требуется воспроизвести действия в таком порядке:

• АКБ;
• кнопка массы;
• реле-регулятор напряжения;
• генератор;
• амперметр;
• замок зажигания УАЗ 469;
• контакты прерывателя-распределителя;
• трамблер;
• конденсатор;
• крышка прерывателя-распределителя зажигания;
• бегунок;
• свечи зажигания;
• провод высокого напряжения;
• дополнительное сопротивление;
• дополнительное реле стартера;
• катушка зажигания;
• стартер.

Возникновение искры происходит лишь в том случае, если придерживаться данной последовательности в действиях и не отходить от неё. Самое главное здесь – чёткий порядок. При возникновении каких-либо ошибок, даже самых незначительных, всё нужно начинать заново, иначе мотор не будет функционировать.

АКБ в автомобилях не способна производить требуемый объём тока, необходимого для того, чтобы воспламененить горючую смесь. Он может только непродолжительное время вращать маховик двигателя. Именно по этой причине для устойчивого действия движка необходима работа всей системы зажигания автомобиля.

Также данный узел нужен для увеличения характеристик, связанных с мощностью. Корректное зажигание и аккумуляторная батарея отправляют свечам именно тот объём и силу тока, который необходим для успешного зажигания смеси.

Установка трамблёра УАЗ avto-mechanik.ru

Порядок работы с входящими документами

Если у вас возникла необходимость поменять трамблёр на автомобиле УАЗ сделать это можно следующим образом. Необходимо знать порядок зажигания, направление вращения бегунка и положение соединительной муфты между приводом и самим трамблёром.

Для того чтобы снять трамблёр необходимо отсоединить провод и открутить болт фиксации регулировочной пластины, а также снять высоковольтные провода.При установке нового трамблёра необходимо обратить внимание на соединительную муфту, она имеет два выступа, которые смещены относительно центра. У привода трамблёра имеются пазы,

в которые входят выступы соединительной муфты, они также смещены относительно центра.

Вставив трамблер в привод, необходимо провернуть вал трамблёра пока выступы не попадут в пазы, и трамблёр займёт единственно правильное положение. В процессе работы происходит износ сопрягаемых деталей, выступы становятся тоньше, а пазы расширяются, в результате этого трамблёр может установиться и в обратном положении, поэтому перед установкой сориентируйте положение выступов относительно пазов. Устанавливаем трамблёр, согласно сказанного выше. Закручиваем болт на регулировочной пластине. Если болт стоит по центру шкалы то трамблёр необходимо провернуть против часовой стрелки на 2-3 деления шкалы, чтобы установит опережение зажигания. Затягиваем болт. Прикручиваем провод идущий от коммутатора. Устанавливаем высоковольтные провода. На крышке трамблёра возе соединительного контакта высоковольтного провода имеется цифра 1.

Она указывает на то, что провод идущий от этого контакта соединяется со свечой первого цилиндра. Если смотреть на крышку трамблёра сверху, то провод, соответствующий свече второго цилиндра, должен быть установлен в следующий контакт против часовой стрелки. Следующий против часовой стрелки будет контакт для свечи четвёртого цилиндра и оставшийся контакт третьего цилиндра. То есть порядок зажигания будет 1-2-4-3.

Как выставить зажигание

Для того, чтобы корректно отрегулировать зажигание УАЗ с первого раза стоит придерживаться следующих рекомендаций:

1. Сперва нужно снять крышку, которая принадлежит трамблеру с ротором. После этого проверяется размер зазора, находящегося между контактами, и сверяется с установленными стандартами. Максимальный размер его может быть от 0,35 до 0,45 мм, не больше и не меньше. Здесь это играет не последнюю роль и напрямую влияет на работу движка. Если зазор будет слишком маленьким, то он будет давать небольшую искру и из-за этого работать агрегат может с перебоями. А при большом искра не возникнет вообще. Если зазор отклоняется от сказанного ранее стандарта, то его можно отрегулировать. Регулировку лучше всего проводить при помощи набора щупов. Сделав нормальный зазор и проверив его ещё раз, ротор можно вернуть обратно и перейти к следующем действиям.
2. Далее требуется аккуратно выкрутить свечу первого цилиндра специально предназначенным для этого ключом. Возникшее отверстие нужно закрыть пальцем и держать, тем временем поворачивая коленчатый вал пусковой рукояткой. Когда сжатый воздух начнёт выталкивать палец из отверстия наружу, что означает начало хода, требуется продолжать крутить рукоятку до того момента, когда отверстия на шкиве и штифте совпадут. Ротор должен находиться напротив внутреннего контакта крышки, подключенного к высоковольтному проводу от свечи первого цилиндра.
3. Потом нужно повернуть пластину октан-корректора с трамблером. Необходимо, добиться того чтобы метка совпала со средней отметкой на шкале пластины. Затем, проделав эту операцию, следует слегка повернуть корпус механизма распределения против часовой стрелки. Делать это до тех пор, пока контакты трамблера не соединятся друг с другом.
4. Далее нужно подключить контрольную лампочку. Первый контакт требуется подсоединить к выводу низкого напряжения, а второй – с массой машины. Есть возможность подключить лампу и к кузову транспортного средства.
5. Далее требуется активировать зажигание и начать крутить трамблер в левую сторону, до загорания лампы. После этого нужно остановиться. Если загорания не произошло, то следует повторить всё сначала и дождаться положительного результата. Без него дальше переходить нельзя.
6. Затем, когда всё получилось, нужно затянуть на распределителе его крепёжный болт. Когда крышка установлена на место, требуется осуществить проверку того, как всё отрегулировано. Делать это надо, начиная с самого первого цилиндра, в правую сторону. На этом работу можно считать законченной, и если всё сделано правильно, то мотор будет функционировать правильно и без перебоев.

Установка трамблера с приводом

Установка трамблера с приводом производится следующим образом (все работы проводятся на работающем силовом агрегате):

1. Поворачивают распределитель против часовой стрелки.
2. Будьте готовы к тому, что обороты мотора возрастут.
3. Если автовладелец продолжит прокручивать распределитель двигателя, то силовой агрегат может перестать работать стабильно.
4. Когда обороты мотора понизятся, необходимо распределитель прокрутить по часовой стрелке.

Похожая статья Почему горит чек на Приоре

Чтобы протестировать правильно ли все сделано, рекомендуется резко газануть на машине или, наоборот, резко затормозить и постоять немного. При этом работа движка должна быть стабильна, и он не должен заглохнуть.

Зачем выставлять зажигание?

Схема подключения узлов в системе зажигания
Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками. О них мы расскажем позже, а для начала предлагаем узнать, для каких целей следует правильно выставлять бесконтактное зажигание и чем это может быть чревато. После подключения ключа в замок зажигания, в работу вступают множественные узлы и механизмы, без которых функциональность двигателя будет невозможной.

Итак, зачем выставлять этот параметр:

1. Мотор будет оптимально и устойчиво работать на всех режимах. В противном случае его работа будет нестабильной и доставит неудобства для автолюбителя.
2. Значительно улучшится пуск силового агрегата на холодную. Естественно, если вы хотите без проблем запуска мотор в тридцатиградусный мороз, то для этого также нужно будет залить в мотор соответствующее масло и проверить работоспособность свечей.
3. Нормализуется расход горючего, в противном случае он может быть повышенным.
4. Мощность силового агрегата будет оптимальной, такой, как отмечено в сервисной книжке (автор видео — канал smotri Vidik).

Технические характеристики бензиновых двигателей

Параметр

Модель двигателя
DR	DS	NP	WH
Число цилиндров	4	4	4	5
Диаметр цилиндра, мм	81,0	81,0	81,0	79,5
Ход поршня,мм	86,4	86,4	86,4	77,4
Рабочий объем, см3	1781	1781	1781	1921
Степень сжатия	8,8	10,0	10,0	10,0
Номинальная мощность, кВт (л.с.)/ Частота вращения коленчатого вала, мин–1	55 (75)/ 4500	60 (90)/ 5200	66 (90)/ 5200	74 (100)/ 5600
Максимальный крутящий момент, Н·м/ Частота вращения коленчатого вала, мин–1	138/ 2500	145/ 3300	150/ 3300	150/ 3300
Порядок работы цилиндров	1–3–4–2	1–2–4–5–3
Блок цилиндров	Чугунный безгильзовый
Головка блока	Из алюминиевого сплава, в головку запрессованы направляющие втулки и седла клапанов
Поршни	Из алюминиевого сплава со стальными вставками с двумя компрессионными и одним маслосъемным кольцом
Коленчатый вал	Стальной кованый
Фазы газораспределения впускных клапанов, град:
– открытие до ВМТ	5	1	3	0,5
– закрытие после НМТ	21	37	33	36,5
Фазы газораспределения выпускных клапанов, град:
– открытие до НМТ	41	42	41	37
– закрытие после ВМТ	3	2	5	1
Зазор между кулачками распределительного вала и регулировочными шайбами клапанов на холодном двигателе (при температуре головки цилиндров 20° С), мм:
– впускных клапанов	0,2 ± 0,05	0,2 ± 0,05*	–	0,2 ± 0,05
– выпускных клапанов	0,4 ± 0,05	0,4 ± 0,05	–	0,4 ± 0,05
Масляный фильтр	Champions
Давление масла в системе смазки двигателя, кг/см2:
– на холостом ходу	0,3 ± 0,15	0,3 ± 0,15	0,3 ± 0,15	От 0,15 до 0,45
при частоте вращения коленчатого вала 2000 мин–1	1,8 ± 0,2	1,8 ± 0,2	1,8 ± 0,2	2,0
Воздушный фильтр	Mann C2852/2 или Purflux A460	Mann C22117 или Purflux A515
Топливный насос	Механический диафрагменного типа марки Pierburg	Механичес- кий диафраг- менного типа
Карбюратор	Pierburg 1В3	Pierburg 2Е2	Keihin 26-30DC	Keihin
Система впрыска топлива	–	–	–	–
Система зажигания	Бесконтактная с датчиком-распределителем, катушкой зажигания и коммутатором
Угол опережения зажигания, град	18 ± 1	18 ± 1	18 ± 1	18 ± 1
Свечи зажигания	Bosch W7D, W7DC, W8D, W8DC; Beru 14-7D, 14-7DU, 14-8D, 14-8DU; Champion N8Y, N10Y	Bosch W6DO, Beru 14-6DU, Champion N79Y	Bosch W6DO, Beru 14-6DU, Champion N79Y	Bosch W6DO, Beru 14-6D, Champion N7Y
Зазор между электродами свечей, мм	0,6 – 0,8	0,8 – 0,9	0,8 – 0,9	0,8 – 0,9
* Для автомобилей с автоматической трансмиссией.

В двигателях типа DC выпуска с сентября 1985 года, NP, KU, NF установлены гидравлические толкатели клапанов.

Источник

Установка зажигания мотора

Устройство зажигания, применяемое на силовой установке, изделие, без которого невозможна работа двигателя. Правильность работы мотора, непосредственно сгорание топливного заряда напрямую связано с тем, как установить зажигание на УАЗ 421 двигатель. Так как конструктивно гидравлические компенсаторы клапанов не предусмотрены, проводится ручная настройка, предусматривающая:

• Установку вала в соответствии с углом опережения пять градусов. Совместить срединную маркировку фрикционного колеса с наплывом заглушки остова на сдавливании в камере «1»;
• Узнать такт сдавливания камеры «1», сняв заглушку. При этом бегунок расположен против внутренней поверхности касания заглушки, связанного проводником со свечкой камеры «1». Альтернативное определение по свечке камеры «1» предусматривает демонтаж изделия. Образовавшуюся пустоту закрывают заглушкой из бумаги, после проворачивают вал. На такте сдавливания заглушка выйдет из отверстия;
• Используя «десятый» ключ немного открутить регулятор октана;
• Поставить градуировку регулятора октана на «0», соответствующее средине градуировки;

• Используя «десятый» ключ немного отпустить пластины регулятора октана;
• Совместить риску ротора (красный маркер) со стрелкой статора посредством поворота остова распределяющего датчика. Фиксировать место расположения, затянув крепёж;
• Контролировать расположение бегунка (против контакта заглушки 1-й камеры), сверить корректность соединения проводников, отходящих к камерам. Отсчёт начинают с камеры «1», ведут против стрелки часов, в порядке «1-й, 2-й, 4-й, 3-й».

Работу зажигания дополнительно контролировать в процессе езды на транспортном средстве. Кратковременно выжать на полную ножной рычаг скорости, предварительно разогнав машину до скорости 60 километров в час. Детонация 1-3 секунды, говорит о правильности настройки. Дольше – превышение угла опережения, отсутствие детонации – недостаточный угол опережения. В последних двух случаях настройку повторяют.

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на свечи зажигания, на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не в состоянии вырабатывать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство вырабатывает ток только определенной силы. На помощью приходится система зажигания, предназначение которой заключается в увеличении показателя мощности батареи машины. В результате применения СЗ АКБ позволяет передавать на свечи достаточное напряжение для поджигания смеси.

Виды систем зажигания

На сегодня различаются три основные вида систем зажигания, которые могут устанавливать на авто:

1. Контактная СЗ. Считается морально устаревшей, но продолжает успешно использоваться на транспортных средствах отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство контактного типа простое, и это плюс, ведь в случае поломке водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость заменяемых компонентов не высокая. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем.
2. Система бесконтактного зажигания, которая называется транзисторной. Таким типом оборудованы многие транспорты. Если сравнивать с вышеописанным видом, то система характеризуется рядом преимуществ. Во-первых, вырабатываемая искра имеет большую мощность, что обусловлено повышенным уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки привода трамблера этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
3. Еще один вариант СЗ — электронный, который на сегодня наиболее технологичный и дорогой, поэтому им оснащаются новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров. В настоящее время электронными системами оборудуются все современные машины. Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме. Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.

Устройство

Фото 2: Двигатель УАЗ 469 УМЗ-451МИ (Источник: Яндекс.Картинки)

УМЗ-451МИ состоит из агрегатов, механизмов, элементов, характеристики которых перечислены ниже по тексту.

Сцепление:

Сухое, с одним диском сечением 254 мм.

Подвеска двигателя:

Эластичная, за счет подушек из резины.

Общее число опор 4

:

• спереди 2;
• сзади 2.

Кривошипно-шатунный механизм:

Цилиндры собраны в блок, представляющий собой литье. Блок отлит из сплава алюминия. Гильзы, запрессованные в него, сменные “мокрые” из чугуна.

Головка цилиндров

отлита из сплава алюминия. В нее вставлены направляющие клапанов вместе с сёдлами. Для всех четырёх цилиндров головка общая.

В двигателе камера сгорания

выполнена плоскоовальной конфигурации. Она находится внутри головки цилиндров.

Все поршни

двигателя лужёные, отлитые из сплава алюминия. В каждый поршень залиты лужёные вставки из стали, регулирующие температуру.

Шатуны

выполнены из стали, кованные. Сечение каждого из них двутавровое. В верхние головки шатунов запрессованы специальные втулки из бронзы.

Коленчатый вал

на 5 опор, отлит из чугуна, изготовлен с противовесами. Сечение коренных шеек – 64 мм, шатунных – 58 мм.

Подшипники

, как коренные, так и шатунные, выполнены со сменными тонкостенными вкладышами со стали и алюминия.

Толщина вкладышей

, мм: коренного вкладыша – 2,25; шатунного вкладыша – 1,75; антифрикционного слоя – 0,33.

Маховик двигателя

отлит из чугуна. Сверху на него одет методом напрессовки зубчатый венец, предназначенный для стартерного запуска силового агрегата.

На двигателе установлен контактный распределитель зажигания

. Расположение цилиндров и поршней мотора УМЗ-451МИ – рядное. Всю поршневую группу вращает один общий коленчатый вал. Вал распределения также один и он расположен внизу.

Двигатель оснащен жидкостной системой охлаждения

. Тип охлаждающей системы – закрытый, циркуляция – принудительная от водяной помпы.

Смазочная система

выполнена частично под давлением и частично – разбрызгиванием масла.

Порядок работы

цилиндров УАЗ 469 следующий: 1-2-4-3.

Движок УМЗ-451МИ функционирует в паре с четырехступенчатой механической коробкой передач.

Объем масла

в двигателе УАЗ 469 составляет 5,8 литра.

УАЗ 3151 Перебои в работе двигателя

1. Пустите двигатель и оставьте его работать на холостом ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа. Звук должен быть ровный, “мягкий”, одного тона. Хлопки из выхлопной трубы через регулярные промежутки времени свидетельствуют о том, что один цилиндр не работает из-за выхода из строя свечи, отсутствия искры на ней, о сильном подсосе воздуха в один цилиндр или значительном снижении компрессии в нем. Хлопки через нерегулярные промежутки времени возникают по причине неправильной регулировки карбюратора, зажигания, сильного износа или загрязнения свечей зажигания.

Хлопки из выхлопной трубы через равные промежутки времени?

Да: см. п. 3

2. Можно попробовать самостоятельно заменить весь комплект свечей независимо от пробега и внешнего вида, однако лучше это делать после обращения на автосервис для диагностики и регулировки карбюратора и системы зажигания.

3. Остановите двигатель и откройте капот.

4. Проверьте состояние проводов системы зажигания. Высоковольтные провода не должны иметь повреждений изоляции, а их наконечники не должны быть окислены.

Есть повреждения проводов?

Нет: см. п. 6

5. Замените поврежденный провод.

6. Проверьте состояние крышки и ротора распределителя. Отверните два винта крепления пластмассовой крышки распределителя и снимите ее. Осмотрите крышку изнутри и снаружи. На крышке не должно быть трещин, нагара, а угольный контакт — поврежден или изношен. Ротор не должен иметь трещин и прогаров. Неисправные или сомнительные детали замените.

7. Снимите наконечники высоковольтных проводов и выверните свечи свечным ключом.

Предупреждение

При снятии наконечников высоковольтных проводов никогда не тяните за сам провод. Возьмитесь рукой непосредственно за наконечник и перед снятием поверните его из стороны в сторону, а затем потяните.

8. Внимательно осмотрите свечи и сравните их внешний вид с приведенными в конце раздела фотографиями. Зазор между электродами свечи должен быть 0,8–0,9 мм. Если свеча черная и влажная, ее можно выбросить.

9. Если все свечи выглядят исправными, установите их на место и подсоедините высоковольтные провода.

Порядок работы цилиндров 1–3–4–2, нумерация цилиндров (1-й, 2-й, 3-й, 4-й) производится от пластмассового кожуха ремня привода механизма газораспределения. На крышке распределителя цифрой 1 обозначен 1-й цилиндр, далее — против часовой стрелки, если смотреть на крышку со стороны гнезд высоковольтных проводов, — 3-й, 4-й, 2-й.

10. Возьмите запасную свечу. Любым способом зафиксируйте ее на двигателе.

Предупреждение

Не фиксируйте свечу на маслоналивной горловине, маслоизмерительном щупе, бензонасосе, топливных шлангах, карбюраторе.

Надежный контакт корпуса или резьбовой части свечи с “массой” необязателен, но желателен. Подсоедините высоковольтный провод с 1-го цилиндра к запасной свече. Пустите двигатель.

Перебои в работе двигателя усилились?

Да: см. п. 13

11. Замените свечу в цилиндре на заведомо исправную. Наденьте высоковольтный провод и пустите двигатель.

Перебои в работе двигателя продолжаются?

Да: см. п. 14

12. Счастливого пути!

13. Последовательно повторяйте процедуру п. 10–11 со всеми цилиндрами.

14. Если в результате принятых мер перебои двигателя не устраняются, обратитесь на автосервис для диагностики системы зажигания на стенде или диагностики двигателя — замера компрессии. Нормальная компрессия — более 1,1 МПа (11 кгс/см2), отличие более 0,1 МПа (1 кгс/см2) в одном цилиндре свидетельствует о необходимости ремонта двигателя.

Кривошипно-шатунный механизм двигателя УАЗ-469

Подробности Категория: Двигатель УАЗ-469
Блок цилиндров двигателя из алюминиевого сплава. Ци­линдры выполнены в виде съемных мокрых гильз, отлитых из серого чугуна. Уплотнение верхней части гильзы осуществляет­ся зажимом бурта гильзы между блоком и головкой блока че­рез прокладку, а нижней части — через резиновое кольцо из маслобензостойкой резины (рис. 14).Головка блока цилиндров из алюминиевого сплава со встав­ными седлами и направляющими втулками клапанов. Между блоком и головкой установлена прокладка из асбостального по­лотна, пропитанного графитом и армированного металлическим каркасом. Толщина прокладки (в сжатом состоянии) 1,5 мм. Чтобы избежать прилипания прокладки к блоку и головке, ее перед постановкой на место натирают с обеих сторон порошком графита. Прокладка симметричная.Поршни выполнены из алюминиевого сплава с терморегулирующей вставкой, луженные оловом. В верхней части поршня имеются три канавки: две верхние канавки служат для уста­новки в них компрессионных колец, а нижняя — для установки составного маслосъемного кольца.

Рис. 14. Установка гильзы в цилиндр:А — положение резинового кольца на гильзе до запрессовки; Б — положение резинового кольца при запрессовке гильзы.

Поршни подбирают к цилиндрам (при сборке и ремонтах двигателя) с зазором 0,012 … 0,036 мм.Поршневые кольца устанавливают по три на каждом порш­не: два компрессионных и одно составное маслосъемное. Для по­вышения износостойкости наружная поверхность верхнего ком­прессионного кольца покрыта тонким слоем пористого хрома. Наружная поверхность второго компрессионного кольца для улучшения приработки к цилиндру покрыта оловом. На внутренних цилиндрических поверхностях обоих компрессионных колец предусмотрены проточки, за счет которых коль­ца после установки их в рабочее положение несколько вывер­тываются (рис. 15). Это улучшает и ускоряет их приработку к цилиндрам. Кольца необходимо устанавливать на поршень про­точками вверх, в сторону днища. Стыки колец должны быть разведены на 180° по отношению друг к другу.

Рис. 15. Установка колец на поршне УАЗ-469:1 — поршень; 2 — компрессионные кольца: 3 — кольцевые диски; 4 — осевой расширитель; 5 — радиальный расширитель; 6 — терморегулирующая вставка

Маслосъемное составное кольцо стальное, имеет два кольце­вых диска, радиальный и осевой расширители. Два кольцевых диска снимают с зеркала цилиндра излишнее масло, которое через отверстия в поршне отводится в картер двигателя. Замок колец прямой.Поршневые пальцы плавающего типа, пустотелые.Поршневой палец подбирают к поршню и верхней головке шатуна с минимальными зазорами, допустимыми по условиям смазки. Шатуны стальные двутаврового сечения. В верхние головки шатунов запрессованы тонкостенные втулки из оловянистой бронзы.Для смазки поршневого пальца в верхней головке шатуна имеется отверстие, совпадающее с отверстием во втулке.

Модификации 417 двигателя

Поскольку силовая установка неоднократно дорабатывалась и усовершенствовалась, за тридцать лет выпуска разработаны модификаций мотора.

Модификации мотора с карбюратором (417…):

Модификация	Разъяснение
.10	База, рассчитана под горючее А-76, сдавливание 7, мощь 92л.с.;
5.10	Аналог .10, рассчитан под горючее АИ-92, сдавливание 8,2, мощь 98л.с.;
8.10	Аналог .10, отводящий канал для устройства образования смеси с двумя камерами;
8.10-01	Используется рычажная муфта, сечение 254мм;
8.10-03	Используется рычажная муфта, сечение 254мм под гидравлический усилитель руля;
8. 10-10	Аналог 8.10, увеличенные клапана впуска (39мм), сальник, помпа на блоке;
8.10-52	Мембранная муфта, сечение 240мм;
9.10-01	Военный вариант, экран электрики, подогрев мотора, рычажная муфта сечение 254мм;
9.10-05	Мембранная муфта, сечение 240мм;
9.10-25	Мембранная муфта, сечение 240мм;

Типы двигателей для УАЗ. Замена двигателя УАЗ на дизель

иностранного производства Большинство двигателей, устанавливаемых на легковые и грузовые автомобили, рассчитаны на длительную эксплуатацию. При этом конструкторы предусматривали возможность обычно даже не одного, а нескольких. Для этого существуют специальные ремонтные размеры деталей. Но сейчас хотелось бы рассказать об особенностях того или иного мотора, его обслуживании и эксплуатации. Речь пойдет о 417-м двигателе УАЗ, который по праву считается самым массовым и универсальным.

Немного общей информации

Стоит отметить, что двигатели для автомобилей УАЗ производились в Ульяновске и если говорить о 417, то это силовой агрегат производства УМЗ. Это рядный 4-х карбюраторный двигатель. Этот бензиновый двигатель впервые появился в 1989 году и производится в наше время. Головка блока изготовлена ​​из алюминия. Это сделало силовой агрегат легче, но в то же время более уязвимым к перегреву. Многие автолюбители, которым довелось покататься на УАЗе, хвалят 417-й двигатель. О нем говорят как о мощном и выносливом, а также долговечном двигателе внутреннего сгорания.

Кроме того, его конструкция достаточно проста, поэтому 417-й очень ремонтопригоден, что крайне важно. В любом случае отзывы о двигателе 417-го УАЗ положительные, а это уже говорит о многом. Ну а теперь пойдем дальше.

Технические характеристики двигателя 417 УАЗ

В свое время появление 417 можно было назвать неким прорывом. Он пришел на смену морально устаревшему УМЗ 414. Последний уже в 70-е считался не самым лучшим, что уж говорить о конце 80-х, когда появились более совершенные силовые агрегаты. по сравнению с 414 у него были клапаны большего размера, а также совершенно новый воздушный фильтр.

Вряд ли нужно говорить, что остальные технические характеристики были совсем на другом уровне. В настоящее время выпускается 4 модификации мотора, каждая из которых используется для определенных целей:

• 417.10 — устанавливаются на УАЗ «Патриот» и «Хантер». Мощность силового агрегата составляет 92 лошадиные силы, использует 76 бензин;
• 4175.10 — устанавливается на Газель. Эта модификация имеет 98 л.с. и использует 92-й бензин;
• 4178.10 и 4178.10-10 — устанавливаются на многие автомобили УАЗ и являются, по сути, аналогичными силовыми агрегатами.

Рабочий объем двигателя 2,4 л, при этом мощность 92 л. из. при 4000 об/мин. Срок службы такого мотора около 150 000 километров, но на практике он может быть как больше, так и значительно меньше. Вот мы и рассмотрели технические характеристики двигателя УАЗ 417, теперь идем дальше.

О слабых местах мотора

Несмотря на свою высокую надежность, у этого ДВС было много слабых мест. Как отмечалось выше, он был изготовлен из алюминия. Его вес составлял всего 166 килограммов, что для такого силового агрегата не так уж и много. Но при этом была проблема с перегревом. Превышение допустимой температуры приводило к трещинам в блоке, неровностям геометрии головки и другим проблемам. Очень часто появляются в движении и под нагрузкой. Но самой серьезной проблемой является появление стука.

Все эти нарушения связаны с износом отдельных деталей, таких как кулачки, подшипники, пружины и т.п. В ряде случаев имеет место отсутствие технического обслуживания: несоблюдение графика замены масла, охлаждающей жидкости и т.п. Все это приводит к ухудшению состояния двигателя. В конце концов, это может заклинить. Но даже если этого не произойдет, его ресурс значительно уменьшится. Упадет такая характеристика двигателя УАЗ 417, как компрессия, он начнет кушать масло, потребуется капитальный ремонт.

На восстановление УМЗ 417

Одно дело ремонтировать импортный двигатель, где почти все запчасти приходится заказывать из-за бугра, что достаточно дорого и затратно. Что касается 417-го, то его гораздо проще ремонтировать. Это отечественный мотор простой конструкции, который известен практически всем специалистам. Хотя многие не заморачиваются, а просто берут и ставят на УАЗ новый силовой агрегат, в некоторых случаях имеет смысл взяться за старый.

Если делать работу самостоятельно, то на запчасти у вас уйдет около 20 000 рублей. В случае ремонта на СТО добавляем примерно столько же за работу. Но даже при таком подходе это не так дорого, по сравнению с некоторыми иномарками, где ремонт ДВС стоит сотни тысяч.

Отзывы экспертов о двигателе УАЗ 417 (УМЗ)

Первое и главное, что выделяют многие водители и специалисты, это отличная тяга. Но многое зависит от карбюратора. В последних модификациях уже установлены инжекторные системы впрыска, но сейчас о них речь не идет. Многие специалисты рекомендуют устанавливать Солекс. С ним тяга увеличивается, а расход значительно снижается. Но это по сравнению с К121, который хоть и старый, но используется достаточно часто. Многие останавливаются на К151, так как, по мнению большинства, именно он лучше всего подходит для двигателя УАЗ 417. Какой карбюратор поставить? Тебе решать.

Распространенные проблемы и способы их устранения

У каждого двигателя есть уникальные слабые места. Так случилось и с 417. Этот мотор хоть и не часто ломается, но проблем своему владельцу доставляет немало. Обычно все начинается с течи масла. Утечки появляются по разным причинам, от изношенных сальников и прокладок до течи в системе. Эти проблемы обычно легко исправить. Меняются сальники и прокладки, при необходимости удаляется старый герметик и заливается новый.

Вообще почти все проблемы с 417 связаны со смазкой. То уровень слишком высокий, то слишком низкий, масло уходит из-за течи, либо оно сгорает в камере. Все эти проблемы решаемы, но делать это нужно как можно быстрее. Чем раньше будет произведен ремонт двигателя УАЗ 417, фото которого вы можете увидеть в этой статье, тем дольше проживет двигатель.

Повышенный износ двигателя внутреннего сгорания

Износ — одна из самых насущных проблем, практически не имеющая отношения к конструктивным особенностям силового агрегата. Ключевым фактором, способствующим повышенному износу, является плохое или недостаточное качество смазки. Конечно, если не менять масло один раз через 10 тысяч километров, а делать это через 15, то ничего страшного не произойдет. Но если делать это регулярно и при этом не следить за уровнем, заливая самую дешевую смазку, то последствия будут самыми печальными.

Часто бывает так, что мелкий недостаток в работе силового агрегата перерастает в капитальный ремонт. Именно поэтому, чем раньше водитель начнет решать проблему, тем ниже будут затраты на ремонт.

Обслуживание систем двигателя

Необходимо понимать, что двигатель автомобиля нуждается в периодическом обслуживании. Это замена масла и фильтрующих элементов, установка новых свечей зажигания, замена роликов и ремня или цепи ГРМ. Все это необходимо сделать для того, чтобы ваш мотор работал бесперебойно долгое время. Если появились первые предпосылки к ремонту, то необходимо как можно быстрее принимать меры. Всего предусмотрено три этапа восстановления 417-го:

• выездной ремонт – это временная мера, предпринимаемая для того, чтобы добраться до места назначения;
• выборочный ремонт (частичный) — включает разборку двигателя и дефектовку деталей;
• капитальный ремонт — полное восстановление двигателя вне зависимости от его состояния. Это достаточно трудоемкий процесс, требующий больших знаний и терпения.

Многие водители устанавливают двигатель УАЗ — инжектор на 417. Электронная система впрыска нивелирует недостатки карбюратора. Если нет желания заниматься переделками, то можно поставить системы от 4213 и 4216, которые встают совершенно без переделок. Единственное, что нужно сделать, это откалибровать прошивку.

Замена 417 на другой мотор

Об этом задумывались многие автолюбители. На самом деле такая процедура обычно нужна, если 417-й полностью выработал свой ресурс и капитализировать его уже нет смысла. В этом случае можно поставить другой двигатель, более надежный и дешевый. К ним относится ЗМЗ-402. Он, по мнению многих опытных автомобилистов, надежнее УМЗ, и дешевле в обслуживании. К тому же найти живую 402 по сравнительно низкой цене гораздо проще, чем 417, а это уже большой плюс.

Конечно, многие выполнят замену только в том случае, если это будет выгодно с финансовой точки зрения. Именно поэтому рекомендуется устанавливать мотор ЗМЗ-402. Подходит практически без переделок. Все крепления встанут на свои места, поэтому затраты будут минимальными. Некоторые автомобилисты устанавливают на свой УАЗ импортные двигатели от Toyota и других автомобилей. Обычно устанавливаются дизельные двигатели внутреннего сгорания. Это, конечно, все хорошо, ощущения полностью меняются, но такое удовольствие не из дешевых, ведь в дизайн внесено много изменений.

Подведем итоги

Вот мы и рассмотрели основные технические характеристики и особенности 417 двигателя на УАЗ. Сколько лошадей выдает такой силовой агрегат? Если классический вариант, то 92 л. из. Обычно этого более чем достаточно. А вот мощность, за счет определенных переделок, можно несколько увеличить. Стоит это делать или нет, каждый решает сам.

В целом 417-й можно назвать очень удачным творением Ульяновского завода. Не зря были разработаны модификации этого двигателя, которые впоследствии нашли широкое применение не только на автомобилях УАЗ, но и на Газелях. У этого двигателя есть свои недостатки. Некоторые из них можно устранить в полевых условиях, другие требуют профессионального вмешательства. Но этот мотор редко выходит из строя в пути, поэтому его можно назвать надежным. Другое дело, что ресурс в 150 000 километров пробега не так уж и много. Хотелось бы видеть цифру чуть выше, хотя бы 250 тысяч. Но при бережном уходе и бережной эксплуатации 417 может проехать больше, чем написано производителем.

Двигатель для УАЗ-469 и других ульяновских автомобилей, начиная с конца 60-х годов, представлял собой модернизированный вариант довольно удачного на то время ЗМЗ-21. Этот двигатель был одной из первых отечественных послевоенных разработок. Он обладал такими положительными качествами, как высокая технологичность в производстве, удобство и простота ремонта. Значительный ресурс и высокие показатели мощности и крутящего момента, что особенно заметно, если учесть небольшой вес этого мотора.

Все это существенно отличало его от нижнеклапанных двигателей, использовавшихся ранее на ГАЗ-69и УАЗы, конструктивно идентичные довоенным двигателям ГАЗ. Конструкция нового двигателя не потеряла перспектив развития и в 70-е годы. К началу которого производство мотора вместе с оборудованием было переведено с Заволжского на Ульяновский моторный завод.

Но, с другой стороны, это устранило дополнительную сборную деталь. Улучшение герметичности системы и времени ее заполнения маслом при запуске двигателя. Применение нового фильтра и сталеалюминиевых вкладышей коленчатого вала позволило значительно увеличить ресурс двигателя до капитального ремонта, который (приравненный к пробегу) составил 150 тысяч километров. Относительно большая толщина стенок блока и его головки делала этот двигатель очень нечувствительным к перегреву.

Еще более совершенный в то время конструктивно новый двигатель ЗМЗ-24, который в Заволжье был заменен на ЗМЗ-21, был в этом плане гораздо более хрупким. Несмотря на использование более жесткого блока с нижним разъемом картера, опущенным ниже оси коленчатого вала. При дальнейшей модернизации двигателей УМЗ для УАЗ-469 уменьшилась и толщина стенок блока, что было компенсировано ребрами жесткости. Но устойчивость моторов к перегреву по-прежнему поддерживалась на высоком уровне.

Я намеренно акцентирую внимание на факторе перегрева, хотя это не вывод из недостатков конструкции, а лишь производная от форс-мажора. Что особенно характерно для армии с молодыми и неопытными водителями и принципами командования типа «поехали, потом начнем!» Отчасти это неизбежно и оправдано, так как развивает в водителе качества бойца, а не эстрадной звезды. Учит самостоятельно думать на шаг вперед. Но то, что хорошо для родителей, не обязательно должно быть плохо для остальных.

Кроме того, конструкторов УМЗ не покидала тема повышения стабильности температурного режима и эффективности системы охлаждения. Поскольку сам двигатель был форсирован и условия его эксплуатации в составе внедорожника, используемого как в Арктике, так и в Африке, требуют не стоять на месте в этом вопросе. Так, при максимальном увеличении объема двигателя, допускаемом размерностью блока, особенно остро встала проблема качества системы охлаждения.

В модернизированных двигателях ЮМЗ для УАЗ-469 система охлаждения стала двухконтурной, изменена схема циркуляции охлаждающей жидкости в двигателе, что улучшило температурный режим его деталей. Улучшение экономических и динамических показателей двигателя также невозможно без поддержания в нем стабильной и высокой температуры.

Если в случае со старой системой охлаждения, то это ограничивалось требованиями простоты системы и использования воды в качестве теплоносителя, что вполне объективно заставляло температуру открытия термостата быть достаточно низкой. При новой системе объективность затаптывалась инерцией привычек, помноженной на недостаток знаний. Многие водители намеренно меняли заводской термостат на другой, с меньшей (как у старого) температурой открытия. Или вообще сняли термостат с системы.

Если в первом случае машина перерасходовала топливо и «радовала» пассажиров еле теплым воздухом из печки, то во втором случае перегрев был постоянной проблемой. Между тем разработка требований к двигателю для УАЗ-469 усугубила настоящие проблемы. Так, дальнейшему форсированию двигателя противостояло малое наполнение цилиндров рабочей смесью на высоких оборотах.

Это было связано с тем, что конструктивно впускной и выпускной трубопроводы располагались с одной стороны. Соответственно, с одной стороны в головке блока цилиндров получились впускные и выпускные окна. И такое решение не позволяло увеличить проходные сечения каналов из-за их близкого расположения. Кроме того, прокладка между трубопроводами и головкой в ​​некоторых местах была достаточно узкой.

При отсутствии контроля за затяжкой гаек крепления труб эти узкие места прокладки разрушались, а состав смеси нарушался из-за подсоса воздуха во впуск. Решение проблемы было в разведении впуска и выпуска по разным сторонам головки, что по сути означало создание нового двигателя для УАЗ-469 с соответствующими затратами средств и времени на его доводку и испытания . УМЗ нашел выход на требование увеличения мощности в виде увеличения рабочего объема до 2,9литров, что позволял сделать существующий размер блока.

Вместимость, конечно, выросла, но проблема с заполняемостью обострилась еще больше. В середине 90-х в этом деле был сделан качественный прорыв, когда на новом двигателе УМЗ-249 для УАЗ-469 появилась долгожданная головка с разнесенными впуском и выпуском. Это позволило значительно улучшить заправочную способность во всем рабочем диапазоне оборотов двигателя, а также расширить сам диапазон. Соответственно, были значительно улучшены показатели мощности и крутящего момента.

Но решение о постановке двигателей УМЗ-249 в серию застопорилось по причинам, не имевшим технического объяснения. Перспектива использования этого двигателя в составе ульяновского внедорожника стала еще более сомнительной ввиду смены собственников, произошедшей за это время на УАЗ и УМЗ. В результате последний лишился легкого двигателя, который как нельзя более подходил для него.

По материалам журнала УАЗИМУТ. № 1, 2011.
Павел Тришкин.

Как для легковых, так и для грузовых автомобилей они имеют длительный срок службы. 417 двигатель УАЗ тоже считается долговечным агрегатом. При его создании конструкторы создали необходимые условия для проведения одного, а то и нескольких капитальных ремонтов. Карбюраторный двигатель 417 благодаря отличным показателям мощности и другим техническим и эксплуатационным характеристикам пользуется широкой популярностью среди автопроизводителей и автовладельцев.

Технические характеристики двигателя уаз 417

Современный двигатель УМЗ-417 выпускается взамен УМЗ-414. Отличий между ними очень мало, они следующие:

1. УМЗ 417 имеет повышенную степень сжатия: 7 вместо обычных 6,7.
2. Распредвал другой конструкции.
3. Впускные клапаны диаметром 47 мм используются вместо 44 и 36 мм.
4. Выпускные клапаны имеют диаметр 39 мм вместо 36.
5. Карбюратор состоит из двух камер.
6. Используется другой воздушный фильтр.

Двигатель УМЗ 417 технические характеристики:

Перечень основных модификаций двигателя 417

нержавеющая сталь

УМЗ 417. 10	Базовая модель	Степень сжатия 7, работает на бензине А-76, вырабатываемая мощность 92 л. с., Евро-1, устанавливается на автомобили УАЗ -3303, по новым проектам, УАЗ Хантер и УАЗ Патриот.
УМЗ 4175.10	Аналог базовой модели	— 8,2; бензин А-92; мощность равна 98 лошадям; предназначен для авто Газель.
УМЗ 4178.10	«	Здесь установлен новый коллектор для двухкамерного карбюратора. Предназначен для УАЗ 3303, УАЗ Хантер, УАЗ Патриот и других автомобилей этой марки.
УМЗ 4178.10-10	Аналог УМЗ 4178.10	Головка ГБЦ, заимствованная от ЮМЗ-421, где выпускные клапана имеют диаметр 39 мм. Вместо обычной набивки здесь вставлен сальник. Топливный насос высокого давления расположен на корпусе блока. Силовой агрегат предназначен для автомобилей УАЗ.

Достоинства и недостатки двигателя ЮМЗ 417

Производство данного агрегата началось в 1989 году и по сей день продолжает выпускаться на Ульяновском моторном заводе. Благодаря использованию алюминиевых сплавов для изготовления кузовных деталей двигатель УМЗ 417 имеет относительно небольшой вес. Он имеет следующие преимущества:

• повышенная эффективность;
• надежность;
• хорошая выносливость;
• достаточная мощность и т.д.

Все эти факторы вполне подходят для неприхотливых отечественных внедорожников.

Однако, наряду с многочисленными преимуществами, 417-й двигатель имеет и определенные недостатки:

1. Перегрев двигателя в процессе эксплуатации.
2. Незнакомые стуки.
3. Вибрация.
4. Повышенный износ рабочих узлов и деталей.

Чаще всего выходят из строя следующие элементы:

• подшипники;
• кулачки распредвалов;
• пружины;
• Детали уплотнительные, сальники, прокладки;
• шайбы и т.п.

Совет: Во избежание поломок, ведущих к дорогостоящему капитальному ремонту, рекомендуется периодически проверять состояние рабочих узлов и систем ДВС.

Чем отличаются моторы УАЗ 417 и ЗМЗ 402

Часто умельцы заменяют вышедший из строя двигатель УАЗ 417 на ЗМЗ 402. Это становится возможным благодаря высокой унификации этих моторов.

Известно, что двигатели 417 и 402 очень похожи между собой, но есть и некоторые отличия:

1. При установке гильз цилиндров в корпус блока 417 используются резиновые кольца, а у ЗМЗ 402 медные прокладки здесь, которые обеспечивают лучшую фиксацию.
2. Маховик ЗМЗ имеет меньший диаметр.
3. Кузов блока ЗМЗ-402 оснащен ребрами жесткости. Блок УМЗ 417 имеет ребра только на деталях последних моделей. Здесь количество ребер колеблется от 3 до 4 штук.
4. В двигателе ЗМЗ используются масляные фильтры в форме стакана. У УМЗ фильтр позаимствован у ВАЗ 2101. Второе решение более удобно для замены всего устройства.
5. Двигатели имеют разные системы подачи охлаждающей жидкости для отвода тепла от рабочих цилиндров.
6. В моторе ЗМЗ используются клапаны с большим диаметром диска. По сравнению с двигателем УАЗ 417 лучше подается топливно-воздушная смесь в камеру сгорания.
7. Выхлопная система двигателей ЗМЗ 402 снабжена двумя отдельными друг от друга выпускными коллекторами, обслуживающими цилиндры: 1-4, 2-3. Благодаря такому решению силовой агрегат развивает мощность 100 л. из. при работе на бензине А-93 и 90 л. из. — на АИ-80 соответственно.

В чем причина быстрого износа двигателя уаз 417

Среди основных факторов на первом месте стоит использование моторного масла ненадлежащего качества или несоблюдение сроков службы двигателя внутреннего сгорания. Следующей проблемой считается несвоевременное обращение за квалифицированной помощью при возникновении мелких недочетов в работе силового агрегата. Известно, что при малейшем стуке и даже после его прекращения дефект не исчезает.

Ремонт двигателя УАЗ 417 делится на виды:

1. Срочная помощь.
2. Частичный ремонт.
3. Капитальный ремонт.

В первом случае устраняются недостатки, появившиеся в работе мотора. Этого достаточно, чтобы временно продлить его жизнеспособность. Такая помощь оказывается мотору, если в пути случилась поломка, чтобы автомобиль можно было доставить в ближайший сервисный центр для последующей диагностики и устранения выявленных неисправностей.

При частичном ремонте двигатель проверяется на специальных стендах. После этого проводится выборочный демонтаж изношенных узлов и деталей с целью замены их новыми деталями.

Важно: Капитальный ремонт — одна из самых трудоемких процедур. Для его выполнения привлекаются автомеханики высокой квалификации, знакомые с особенностями устройства и характеристиками двигателя УМЗ 417.

Этапы капитального ремонта 417-го двигателя

Капитальный ремонт силового агрегата проводится в определенной последовательности:

• диагностика машины с целью выявления дефекта;
• снятие двигателя с автомобиля;
• мойка и очистка деталей, узлов;

анализ поломки

• ;
• замена деталей при необратимых поломках на новые детали;
• установка двигателя на прежнее место.

Диагностика — один из самых ответственных трудоемких процессов. Чем точнее будет произведена диагностика, тем быстрее и качественнее будет ремонт двигателя. По завершении ремонта карбюраторного двигателя УАЗ 417 в обязательном порядке производятся регулировки следующих агрегатов:

1. Прерыватель зажигания. При этом регулируется его положение и выставляется определенный угол.
2. Число оборотов коленчатого вала в режиме холостого хода.
3. Уровень токсичности выбросов.

Техническое обслуживание двигателей УАЗ 417

В перечень работ по техническому обслуживанию двигателя внутреннего сгорания входят следующие позиции:

1. Проверка уровня и состояния моторного масла.
2. Замена смазки.
3. Фильтрующие элементы.
4. Свечи зажигания.
5. Ремень ГРМ.
6. Направляющие ролики ГРМ.

По мнению опытных специалистов, замена моторного масла должна производиться в соответствии с требованиями, изложенными в сервисной книжке автомобиля. Там написано, что масло в двигателе меняется после очередного пробега автомобиля в 10 000 километров, для этого потребуется 5,8 литров рабочего материала. В этом документе также указаны марки рекомендуемых смазочных жидкостей:

• М-8В SAE 15W-20;
• М-6з/12Г SAE 20W-30;
• М-5з/10г1;
• М-4з/6В1 SAE 15W-30.

На двигатель УАЗ 417 штатно устанавливается масляный фильтр НАМИ ВГ-8-Р-1. Вместе с заменой моторного масла рекомендуется менять фильтрующие элементы. Масляный фильтр следует не чистить, а заменить на новый, аналогичный или импортного образца. Замене подлежат и свечи двигателя УАЗ 417.

Важно: Перед заменой моторного масла проверьте его уровень и общее состояние. Это необходимо для определения степени износа металлических поверхностей рабочих органов двигателя внутреннего сгорания. Это также определяет целесообразность капитального ремонта силового агрегата.

Возможности для тюнинга двигателя УАЗ 417

Многие автовладельцы желают усовершенствовать собственный автомобиль в плане дизайна, а также улучшить характеристики. Чаще всего тюнинг делается для того, чтобы изменить технические характеристики мотора.

Среди наиболее целесообразных мероприятий первое место занимает вариант замены существующего силового агрегата на импортный аналог. Для модернизации автомобилей УАЗ лучше всего подходит двигатель 2L-T от Toyota.

ТРИЛИТРА «ВОЛГА МОТОРС» — ВЧЕРА, СЕГОДНЯ, ЗАВТРА

Информация о двигателях ОАО «Волжские моторы» (Ульяновский моторный завод) с диаметром поршня 100 мм, представленная в печати, скудна и часто неточна.
Начальник конструкторского бюро завода Р. Гарафутдинов предоставил нам интересующий многих читателей материал.

Величина крутящего момента, развиваемого двигателем на низких оборотах, определяет способность автомобиля преодолевать труднопроходимую местность без переключения передач. Крутящий момент, в свою очередь, напрямую зависит от площади поверхности поршня (или от его диаметра). Именно поэтому ульяновские моторы с самым большим на отечественных легковушках диаметром цилиндра 100 мм пользуются заслуженным уважением водителей внедорожников. Работы по созданию таких двигателей были завершены в 1993. Одновременно была выпущена опытная партия из сорока штук. В следующем году начался их серийный выпуск.

Новый двигатель рабочим объемом 2,89 л получил обозначение ЮМЗ-4218.10 и предназначался для установки на весь модельный ряд автомобилей, выпускаемых Ульяновским автомобильным заводом. Нельзя сказать, что разработка новинки прошла без трудностей. Например, много нареканий вызывало качество изготовления блока цилиндров. Образовавшиеся в процессе литья поры часто приводили к попаданию охлаждающей жидкости в масло. Причем дефект мог проявиться не сразу. Только 60% отливок прошли приемочный контроль, но и такой контроль не всегда давал желаемый результат. Утечка охлаждающей жидкости в масло через поры могла начаться даже через 10 000 км пробега после начала эксплуатации. Владельцы, не ожидавшие такого подвоха, меняли прокладки ГБЦ, но замена не помогла. Диагностировать такую ​​неисправность было сложно. Избавиться от дефекта удалось, когда в технологический процесс была включена пропитка алюминиевых отливок блока цилиндров специальным составом, закрывающим поры. Кстати, такая технологическая операция применяется и при изготовлении других двигателей, например, в самолетостроении.

Устранив детские болезни «трехлитрового» двигателя, моторостроители продолжили его усовершенствование. Новая модель получила обозначение УМЗ-421.10 и имела модифицированный выпускной коллектор, который вместе с выхлопной трубой, глушителем и резонатором образовывал настроенную выхлопную систему, предназначенную для автомобилей УАЗ. Напомним, что на УАЗе использовалась нестандартная выхлопная система с резонатором, расположенным после глушителя. Возможно, увеличенный объем полости выпускного коллектора отчасти должен был выполнять роль резонатора. Нововведение позволило добиться дополнительного прироста крутящего момента на низких оборотах, что очень важно на бездорожье. Дальнейшее увеличение мощности было достигнуто за счет увеличения степени сжатия. Модернизированный мотор с повышенной степенью сжатия получил обозначение ЮМЗ-421.10-30. Кстати, ЮМЗ-4218.10 и ЮМЗ-421. 10 отличаются только формой выпускного коллектора. Поэтому, установив новый коллектор и новые выхлопные патрубки на глушитель, вы сможете модернизировать имеющийся у вас автомобиль с двигателем УМЗ-4218.10.

Высокий крутящий момент двигателя со стомиллиметровыми поршнями (сначала их называли «зиловскими») вызвал интерес у автопроизводителей других городов. В частности, этот двигатель стали устанавливать на «Газель». Нижнее расположение радиатора на этом автомобиле по сравнению с УАЗом потребовало смещения вентилятора. Для этого мотор оснастили дополнительным приводом с помощью отдельного ремня. Кроме того, была изменена система выпуска картерных газов и система питания, внесены некоторые другие изменения. Двигатель, адаптированный для Газели, получил обозначение УМЗ-4215.10-30 и был разработан для АИ-9.2 бензин. Покупая Газель с двигателем УМЗ, многие будущие владельцы рассчитывают эксплуатировать машину на бензине А-76. Как видите, в случае с УМЗ-4215.10-30 ошибаются. Для работы на бензине А-76 была создана модификация этого двигателя, получившая обозначение УМЗ-4215. 10-10.

Производственные программы практически всех автозаводов включают инжекторные двигатели. ОАО «Волжские моторы» не является исключением. Другая модель завода — УМЗ-4213.10 имеет систему распределенного впрыска с компонентами отечественного производства, аналогичную той, что используется в двигателе ЗМЗ-406.10, и предназначена для установки на автомобили УАЗ. Мотор имеет нижний распредвал со штоковым приводом, как на карбюраторных моделях. Сам распредвал тоже другой — он сделан не из стали, как на карбюраторном двигателе, а из чугуна. Чтобы избежать эффекта заедания клапанов, увеличение максимальных оборотов двигателя до 4500 об/мин потребовало удвоения жесткости клапанных пружин. Для установки на автомобили «Газель» выпускается аналогичный двигатель УМЗ-4216.10, основным отличием которого является доработанный привод вентилятора. Предвидя интерес читателей к возможности модернизации старых моделей трехлитровых двигателей, главный конструктор «Волжских моторов» Е. Березин задал этот вопрос. Ответ положительный. Установив систему впрыска, систему впуска и ГБЦ от двигателя УМЗ-4213.10, можно переоборудовать карбюраторный двигатель в инжекторный. Распределительный вал и пружины клапанов не требуют замены. Однако эта рекомендация касается лишь технической стороны вопроса. Возможно, такое переоборудование должно быть одобрено ГИБДД.

Дальнейшее совершенствование трехлитровых двигателей привело к созданию модели ЮМЗ-249.10. Можно сказать, что этот мотор является родоначальником нового семейства высокооборотных двигателей. Максимальный крутящий момент развивает в диапазоне частоты вращения коленчатого вала 3200-3500 об/мин против 2200-2500 об/мин у ЮМЗ-4218.10. Однако, несмотря на относительно высокие обороты, соответствующие максимальному крутящему моменту, этот мотор уже при 1000 об/мин создает крутящий момент в 17 кгсм, что для внедорожника очень неплохо. В этом высокоскоростном двигателе не используется система фаз газораспределения с низким распредвалом и стержневым приводом. Распределительный вал переместился в головку блока цилиндров, а зазоры между кулачком распределительного вала и коромыслом регулируются с помощью гидрокомпенсаторов. Их использование обусловлено в первую очередь требованием оптимизации работы системы впрыска топлива и влечет за собой повышение надежности работы двигателя и снижение расхода топлива. Система впрыска аналогична той, что используется на УМЗ-4213.10.

Поспешим разочаровать желающих произвести коренную модернизацию двигателя УМЗ-421.10 и его модификаций с переделкой его в УМЗ-249.10 — это невозможно.

Описываемый двигатель предназначен для установки на серийно выпускаемые и перспективные автомобили УАЗ. Разработана модификация для установки на автомобили Газель.

Это список трехлитровых двигателей, выпускаемых Волжскими Моторами. Их конструкция постоянно совершенствуется, кроме того, ведутся работы по созданию новых моделей, в частности двигателя с наддувом.

Модели двигателей	4218. 10	421.10	421.10-30	4215.10-30	4215.10-10	4213
Тип А	Карбюратор					Форсунка
Количество цилиндров	4
Порядок работы цил-ов	1-2-4-3
Диаметр цилиндра, мм	100
Ход поршня, мм	92
Рабочий объем, л	2,89
Степень сжатия	7,0	7,0	8,2	8,2	7,0	8,2
Номинальная мощность (нетто по ГОСТ 14846-81) при частоте вращения коленчатого вала 4000 об/мин, кВт (л.с.)	61,8(84)	66,9 (91)	72,1 (98)	70,5(96)	65,5 (89)	75 (102)
Максимальный крутящий момент (нетто по ГОСТ 14846-81) при частоте вращения коленчатого вала 2200-2500 об/мин, Н*м (кгс*м)	189(19,3)	199 (20,3)	209 (21,3)	206 (21)	196 (20)	211 (21,5)
Топливо (бензин)	А-76	А-76	АИ-92	АИ-92	А-76	АИ-92
Свеча зажигания	А-11	А-11	А-17Б	А-17Б	А-11	А-17Б

ДВИГАТЕЛЬ

Конструкция и обслуживание двигателя 421. 10 (рис. 1) и его модификаций аналогичны двигателю 4178, за исключением данных, приведенных ниже.

Блок цилиндров

Блок цилиндров изготовлен из алюминиевого сплава с литыми тонкостенными гильзами из специального износостойкого чугуна (ИСГ-ЗЗМ).

Головка блока цилиндров

Прокладка головки блока цилиндров несимметрична.

Кривошипно-шатунный механизм

Поршни двигателя имеют камеру сгорания в нижней части.
Пальцы поршневые — с увеличенной толщиной стенки.
Шатуны увеличенной длины.
Кольца поршневые устанавливаются по три на каждый поршень: два компрессионных и одно маслосъемное.
Компрессионные кольца отлиты из специального чугуна.
Наружная поверхность верхнего компрессионного кольца покрыта пористым хромом, а поверхность второго компрессионного кольца луженая или имеет темное фосфатное покрытие.
Второе кольцо скребкового типа имеет на нижней торцевой поверхности кольцевую канавку, которая вместе с конической наружной поверхностью образует острую нижнюю кромку («скребок»).
На внутренних цилиндрических поверхностях обоих компрессионных колец предусмотрены канавки, благодаря которым кольца слегка закручиваются при движении поршня вниз, что способствует лучшему удалению излишков масла с поверхности вкладышей («скребковый эффект»).

Двигатель может комплектоваться двумя типами компрессионных колец.
Верхнее компрессионное кольцо одного из вариантов имеет бочкообразный профиль внешней поверхности.
В этом случае канавка на внутренней цилиндрической поверхности кольца отсутствует, и положение при установке верхнего кольца в канавку поршня не имеет значения.

Нижнее компрессионное кольцо также может не иметь канавки на внутренней цилиндрической поверхности. однако его установка в канавку на поршне должна производиться острой кромкой – «скребком» вниз.
Кольцо маслосъемное составное, по конструкции аналогично кольцу двигателя 4178.

Система снабжения.

Карбюратор К151Е двухкамерный, с падающим потоком и уравновешенной поплавковой камерой.
Конструкция карбюратора К151Е полностью повторяет конструкцию карбюратора К 151 Б, описанную в руководстве по эксплуатации автомобиля, за исключением некоторых дозирующих элементов.

УАЗ (Ульяновский автомобильный завод) — российский автопроизводитель, преимущественно внедорожников. На УАЗе разработаны такие известные и популярные модели, как УАЗ Патриот, Хантер, «Буханка», «Козел» и другие. Помимо гражданского использования автомобили Ульяновского автозавода используются в армии, МВД и других государственных структурах.

Двигатели УАЗ классические 4 цилиндра в ряд производства ЗМЗ и УМЗ, инжекторные или карбюраторные. Все эти силовые установки на сегодняшний день существенно устарели. Помимо бензиновых двигателей, на УАЗ устанавливались и дизельные двигатели производства ЗМЗ и Iveco (Iveco F1A). Это те же рядные 4-цилиндровые двигатели.
Ниже представлена ​​основная информация о том, какие двигатели устанавливаются на УАЗ и какие могут поставляться, их типы, новые и старые, карбюраторные и инжекторные, как часто производить регулировку клапанов и т. д.

Учитывая непростые условия эксплуатации, будущим и настоящим автовладельцам из Ульяновска необходимо знать все о двигателях УАЗ: технические характеристики, возможные неисправности (троит, стучит, не заводится и т.д.) и ремонт своими руками. А также масло в двигателе УАЗ, как часто его нужно менять и сколько лить, номер двигателя, практический ресурс, вес и другие данные.
Большое внимание уделено тому, как увеличить мощность двигателя УАЗ. В тюнинге учитываются характеристики автомобилей, и основной упор делается на получение крутящего момента мотора.
Все это и многое другое собрано здесь и ждет, когда вы прочитаете это и сделаете выбор, какой двигатель лучше на УАЗ и какой стоит купить. Пожалуйста, выберите модель вашего автомобиля ниже.

УАЗ хантер технические характеристики. Основные технические характеристики УАЗ Хантер

Элегант Хантер

Как известно, автомобили повышенной проходимости предназначены для преодоления труднопроходимой местности. Они должны иметь определенные преимущества, которые позволят им передвигаться в сложных условиях бездорожья. Чтобы автомобиль уверенно преодолевал депрессии, ему нужен мощный двигатель и полный привод.

Конечно, при таких требованиях расход топлива увеличивается. Не все любители бездорожья готовы постоянно тратиться на бензин. Так отечественный автопром стал выпускать внедорожники УАЗ Хантер дизель.

Что такое дизель УАЗ

УАЗ Хантер – наследник проверенного временем УАЗ 469, который и по сей день пользуется популярностью у автомобилистов. Это и стало основной причиной начала производства Hunter. Автомобиль может не похвастаться престижным дизайном, но его технические характеристики обеспечивают высокие продажи.

Охотник с дизельным двигателем вобрал в себя все лучшие качества своего предшественника. При этом в конструкцию внедорожника было внесено несколько усовершенствований, позволивших в разы повысить его качество. Например, модернизирован механизм запирания дверей, теперь они закрываются достаточно просто и без лишнего шума. Кузов покрыли дорогой эмалью, что придает внедорожнику современный вид.

С целью увеличения дорожного просвета была поднята подножка автомобиля и сужен дверной проем. Это немного сказалось на общем комфорте, так как в салон стало менее удобно залезать. Сиденья стали более анатомическими, это увеличило простор салона. Теперь сзади можно разместить дополнительные сиденья, а багажное отделение оборудовать распашной дверью, как на современных внедорожниках.

Хантер не имеет недостатков модели 469, среди которых были неудачная конструкция коробки передач и малая мощность двигателя. Модернизированный дизельный внедорожник имеет следующие преимущества:

• салон стал удобнее и комфортнее;
• значительно снизил расход топлива;
• двигатель и трансмиссия модернизированы;
• улучшенная схема конструкции подвески;
• увеличен объем салона и грузоподъемность.

Дизельный двигатель делает автомобиль более маневренным

Отзывы владельцев свидетельствуют о том, что автомобиль стал многофункциональным. Его можно использовать не только в условиях бездорожья, но и как семейный автомобиль для выездов на природу.

Многочисленные отзывы о внедорожнике подтвердили, что он имеет 5-ступенчатую механическую коробку передач от Hyundai Dymos. Коробка передач этого производителя качественная, значительно превосходящая по характеристикам отечественный аналог.

Преимущества дизельного двигателя перед бензиновым двигателем

Принимая решение о типе двигателя — дизельный или бензиновый, необходимо учитывать различия между ними.

Бензиновый Хантер оснащен 4-цилиндровым 16-клапанным мотором ЗМЗ-409 мощностью 128 л. С. и объемом 2,7 литра. Производитель рекомендует заправлять двигатель бензином АИ-92. Расход топлива составляет 13,2 литра на 100 км в смешанном цикле. Внедорожник развивает максимальную скорость 130 км/ч.

Дизельный Хантер оснащен 4-цилиндровым 16-клапанным двигателем ЗМЗ-514 мощностью 114 л.с. С. и объемом 2,2 литра. Средний расход топлива на 100 км составляет всего 10,5 литров. УАЗ способен разгоняться до 120 км/ч, развивая крутящий момент, достигающий 270 Нм.

Исходя из этого, можно с уверенностью сказать, что дизельный двигатель позволяет сэкономить не только на покупке более дешевого вида топлива, но и на его расходе. При этом максимальная скорость ЗМЗ-514 немного уступает скорости ЗМЗ-409. Цена экономичного внедорожника превышает стоимость бензинового Хантера на 50 тысяч рублей. Экономия на бензине окупит переплату через 20 тысяч километров пробега.

Дизельный двигатель добавляет автоматическую мощность

В процессе эксплуатации дизельный двигатель не реагирует на загрузку автомобиля пассажирами. Результаты тест-драйва показали, что экономичный двигатель не перегревается как при движении по асфальтовому покрытию, так и при преодолении тяжелого бездорожья. При использовании бензинового двигателя эта проблема все еще присутствует.

Эта модель пришла на смену легендарному автомобилю УАЗ-469 (УАЗ-3151), который продержался на конвейере более 30 лет. Hunter внешне напоминает своего предшественника, но создан на принципиально новой платформе. Набор новых технических решений и использование современных комплектующих позволили создать экономичный, динамичный, надежный, устойчивый и комфортный внедорожник. При этом удалось сохранить традиционные достоинства УАЗов: отличную проходимость и невысокую цену.

Строгая военная выправка приобрела городской лоск и стиль. Бросаются в глаза новые, более современные, эстетичные и безопасные пластиковые бампера со встроенными противотуманками. Декоративные подкрылки, которые наползают на крылья, дополняют большие 16-дюймовые колеса. Вместо поворотных окон теперь устанавливаются сдвижные окна, что улучшает обзорность, вентиляцию салона и облегчает доступ к зеркалам заднего вида для их регулировки. Двойной контур уплотнителя закрытой двери делает салон автомобиля менее шумным, способствует поддержанию микроклимата в салоне, препятствует проникновению влаги. Доступ в багажник теперь открывается распашной задней дверью (на версии с тентом установлена ​​боковая дверь багажника). Неплохо смотрится и вывешенная на задней двери запаска, спрятанная в чехол. За солидную доплату Hunter могут поставить легкосплавные диски и покрасить автомобиль в металлик.

Интерьер автомобиля претерпел значительные изменения. Внутреннее пространство перестало быть аскетичным и позволяет удобно расположиться водителю и пассажирам. Модернизированные передние сиденья с тканевой обивкой регулируются в продольном и обратном направлении, чтобы в них могли разместиться как высокие, так и средние водители. Хотя рулевая колонка не регулируется ни по высоте, ни по вылету. Самих регулировок всего три – наклона спинки, регулировка поясничного подпора и продольная. Регулируемый угол наклона спинки и поясничный подпор передних сидений помогают правильно распределить нагрузку на тело и сделать поездки на дальние расстояния более комфортными.

Задние пассажиры тоже смогут устроиться поудобнее. Места для ног достаточно даже для очень высоких людей. Из настроек для задних сидений есть только спинка. А при желании их можно опустить, чтобы сделать кровать. За доплату в багажное отделение Хантера можно установить еще два сиденья.

Несмотря на высокую посадку, ступеньки не предусмотрены. Торпеда выполнена из темно-серого пластика. Спидометр обосновался где-то под рулем, поэтому прочитать показания с него крайне сложно, так как они спрятаны за правой рулевой спицей и правым подрулевым переключателем. Датчики давления масла, заряда аккумулятора, температуры двигателя и количества топлива в баках остались на центральной консоли (в Хантере их два). Но и считывать с них информацию тоже сложно, так как устройства не развернуты к водителю, а расположены параллельно пунктирной линии.

Предназначенный для эксплуатации в суровых условиях русской зимы, Hunter получил утепленные полы, покрытые ковролином. Печка включается нажатием переключателя под центральной консолью. Регулировок температуры воздуха здесь нет — тумблер регулирует только силу обдува (средний и сильный режим). Если на улице очень холодно, водитель может открыть заслонку, и теплый воздух будет поступать в салон прямо от вентилятора, что значительно быстрее прогреет воздух. Вентиляторы предусмотрены только под лобовым стеклом и под панелью приборов.

УАЗ Хантер комплектуется одним из четырех двигателей: новый 16-клапанный бензиновый двигатель ЗМЗ-409.10 (объем 2,7 литра, мощность 140 л.с.), оснащенный системами впрыска топлива и нейтрализации отработавших газов (соответствует нормам Евро II), Ульяновский ЮМЗ- 409.10 (карбюраторный, 2,9 л, мощность 100 л.с.), дизель ЗМЗ-5143 (объем 2,24 л, мощность 98 л.с.) польский турбодизель 4ST90-Andoria (объем 2,4 л, мощность 86 л.с.). На всех автомобилях установлено сцепление LUK, 5-ступенчатая коробка передач, винтовая раздаточная коробка, новые мосты Spicer, передние дисковые тормоза. Передняя подвеска Хантера стала рессорной, а задняя осталась рессорной. Такое сочетание позволяет проглатывать мелкие выбоины на дороге.

Легкий в управлении, УАЗ Хантер неприхотлив в обслуживании. Его высокие динамические характеристики, умеренный расход топлива, отличная проходимость и высокая грузоподъемность обязательно порадуют будущего владельца.

Думали ли создатели УАЗ 469, что их автомобиль станет легендой советского автопрома? Скорее всего, вряд ли, потому что при создании советского вездехода разработчики думали о высокой проходимости, ремонтопригодности, дешевизне, простоте конструкции и надежности, а какое место займет их машина в истории было не так важно, главное, чтобы машина максимально соответствовала потребностям армии. До сих пор УАЗ является одним из символов Советского Союза и благодаря стараниям конструкторов одним из лучших по проходимости серийных вездеходов в мире. Производство УАЗ 469был начат еще в 1972 году, в 2003 году на Ульяновском автосборочном заводе началось производство модернизированного УАЗа, автомобиль получил название Hunter, что переводится с английского как охотник. Сборка УАЗ Хантер осуществляется не только в Ульяновске, но и в украинском городе – Кременчуге. В этой статье мы уделим внимание ульяновским новшествам, которые были реализованы в Хантере, уделим внимание техническим характеристикам УАЗ Хантер, а также общий обзор кузова и салона.

Внешний вид и корпус:

Как и УАЗ 469, УАЗ Хантер выпускается в пятидверном кузове, крыша может быть жесткая — металлическая, или мягкая — тентовая. УАЗ Хантер легко отличить от 469-й модели по пластиковым бамперам со встроенными противотуманками. Передняя часть украшена пластиковой накладкой, обратите внимание на фото передней части УАЗ.
При осмотре УАЗа сзади вы обнаружите, что запаска в Хантере крепится на пятой двери, а сама дверь багажника теперь одна и в отличие от 469м, дверь цельная и открывается в сторону, а не состоит из двух частей. За счет вышеописанных пластиковых бамперов, которые установили на УАЗ с целью снижения вероятности травмирования пешехода при наезде, а также из-за доработанной выхлопной системы углы въезда и съезда были значительно уменьшены. Впрыск впрыска УАЗ Хантер составляет — 30 градусов, а угол съезда — 33 градуса, что меньше, чем у последнего поколения. Новый УАЗ стоит на колесах большего диаметра, чем у предшественника, размер шин УАЗ Hunter — 225/75 R16. Охотник может быть дооснащен при покупке литыми дисками, а будущий владелец может купить УАЗ покрашенный в металлик, раньше это было что-то из разряда фантастики.

Салон и оборудование:

Как попасть в салон УАЗ- Это не для всех простая задача. Кузов остался прежним, и, соответственно, узкие дверные проемы не стали шире. При посадке за руль можно ухватиться за сам руль, а при посадке на переднее пассажирское сиденье можно взяться за специальную ручку, расположенную в торпеде. Комбинация приборов УАЗ Хантер в целом не изменилась, но торпеда теперь имеет пластиковую обшивку, пластик жесткий и дешевый, но это существенный шаг к повышению комфорта. Внешний вид торпеды вы можете оценить на фото. Читать показания спидометра, как и прежде, не удобно, дело в том, что правая спица руля почти всегда перекрывает спидометр. На УАЗ Huntera появился прикуриватель, которого не было на 469й, было бы неплохо иметь пепельницу, но мужчины, управляющие таким вездеходом, смогут обойтись и без нее. Поворотные окна, как на модели 469, тоже ушли в прошлое, теперь боковые стекла сдвигаются в сторону. Минус в том, что зимой, когда направляющие могут протечь талой водой и замерзнуть, в один прекрасный день стекло может не открыться. Зачем открывать стекло зимой? Предположим, сломалась печка, стекла запотели и начали замерзать – ухудшается видимость, в такой машине, как УАЗ, которая предназначена для экстремальных условий, крайне важен вопрос вентиляции салона. Недостаток по сравнению с 469й еще и то, что стекло в двери багажника стало меньше, а значит обзорность сзади ухудшилась, но дворник на том же стекле стоит. Огромным эргономическим прорывом стало появление одного рычага для управления раздаточной коробкой и включения полного привода раньше на УАЗ 469 было два рычага. колеса. Рулевое колесо в УАЗе вообще не имеет регулировок, а вот водительское кресло регулируется не только в стандартных плоскостях: угол наклона спинки и продольная регулировка, но и степень поясничного подпора тоже можно отрегулировать. Педаль тормоза УАЗ Хантер на 8 см выше педали газа, в общем, водителю, который сел в УАЗ после легкового автомобиля, будет не так уж просто разобраться в управлении. Какая схема переключения старой арзамасовской коробки передач, в которой задняя включается как на обычном автомобиле, вторая — эта схема очень удобна в условиях сложного бездорожья, когда нужно быстро переключаться с первой на сзади и наоборот расшатать машину, а если на ходу вместо второго включить зад — звук будет не из приятных. Гидрокорректор фар позволяет регулировать пучок фар из салона, очень удобно, когда багажник загружен и передняя часть поднимается, при этом фары слепят встречные автомобили. Положительным сдвигом можно считать возможность регулировки угла наклона спинок задних сидений, а также возможность быстрого демонтажа второго ряда. При желании будущий владелец может купить Хантер с двумя дополнительными сиденьями, расположенными по бокам в багажнике. Грузоподъемность УАЗ Хантер — 750кг. Объем багажника УАЗ — 210 литров.

Техническая часть и характеристики УАЗ Хантер

Сегодня на УАЗ Хантер установлен Газовый двигатель ЗМЗ 409 и дизельный ЗМЗ 5143. ЗМЗ 409 оснащен впрыском топлива, объем двигателя УАЗ 2,7 литра. Шестнадцатиклапанная головка блока цилиндров помогает развивать максимальную мощность в 128 лошадиных сил, максимальный крутящий момент в 216 Н.М достигается при 3000 об/мин. С таким двигателем УАЗ способен развивать по шоссе 130 километров в час. Ранее доступный карбюраторный бензиновый двигатель объемом 2,5 литра,карбюраторный агрегат УАЗ производит 189Н.М крутящего момента, максимальный крутящий момент доступен при 2500 об/мин, мощность карбюраторного агрегата скромная – 84 лошадиные силы. Дизельный двигатель ЗМЗ 5143 хорош тем, что на холостом ходу даже в гору УАЗ поднимается без нажатия на педаль газа, в целом дизельный УАЗ менее резвый, но разница в езде на пустой и загруженной машине чувствуется не так сильно, как на бензиновом варианте. Объем дизельного агрегата УАЗ-2,3 литра, мощность — 96л. с., а крутящий момент больше, чем на бензиновом ЗМЗ 409 2,7 — 216Н.М при 2100 об/мин. Ранее на УАЗ «Хантер» устанавливался дизель польского производства, но сегодня в Ульяновске устанавливают собственный дизель, который по своим характеристикам превосходит импортный агрегат. Домашняя пара у дизельных УАЗиков короткая 4,625, а у бензиновых хантеров главная пара 4,11. УАЗ Хантер кроме вышеописанной коробки Арзамас может комплектоваться новой пятиступенчатой ​​коробкой корейского производства, эта коробка уже известна из ,
передачи на нем включаются проще, а сама схема переключения традиционна. Первая передача в корейской коробке достаточно короткая, зато на второй УАЗ способен разогнаться почти до 80 км. В отличие от УАЗ 469, Хантер оборудован рессорной подвеской спереди и малолистовой сзади, проделанная работа над подвеской позволила значительно снизить «козлиность» автомобиля.

Обратите внимание на технические характеристики УАЗ Хантер с корейской механикой и двигателем ЗМЗ 409
.

Характеристики:

Двигатель: 2,7 бензин

Объем: 2690 см3

Мощность: 128 л.с.0003

Ускорение 0 — 100 км: 30S

Макс. 2380 мм

Снаряженная масса: 1665кг

Дорожный просвет/клиренс: 210 мм

Корейская КПП DYMOS может стыковаться только с бензиновым ЗМЗ 409.

Цена

Купить сегодня новый УАЗ Хантер Вы сможете не в каждом городе бывшего СНГ. Цена УАЗ Хантер с ЗМЗ 409двигатель, в который входят: краска металлик, подножки, легкосплавные диски — 13 500 долларов. Цена дизельного УАЗа выше — 15 900 долларов.

Вывод:

Конечно, УАЗ не сравнится по комфорту и не пройдет поворот с изяществом bmw, но это один из самых проходимых автомобилей в мире, именно то, что нужно для дальних атак, где в радиусе сотен километров нет людей. После превращения 469-го в охотника машина осталась утилитарной, но все же приобрела некоторые атрибуты удобства.

Отечественный производитель автомобилей стремится выпускать модели, которые будут соответствовать современным тенденциям и стандартам безопасности. Оснащение машин позволяет комфортно передвигаться на них даже по пересеченной местности. Специальные составы, которые наносятся на кузов, надежно защищают его от повреждений и коррозии.

Машина имеет усиленную систему шасси и двигатель, благодаря чему выдерживает значительные нагрузки. Дизельный УАЗ Хантер имеет мощный двигатель производства ЗМЗ, поэтому хорошо справляется с перевозкой крупногабаритных грузов.

Преимущества УАЗ Хантер

В отличие от большинства отечественных автомобилей, в Хантере учтены все предыдущие недостатки, благодаря чему автомобиль пользуется успехом у автомобилистов. Среди достоинств стоит отметить:

1. Комфортный салон . Мягкие сиденья удобны в использовании, а специальное покрытие легко очищается от различных загрязнений. Пластик, который находится внутри салона, устойчив к выгоранию и растрескиванию. Материал руля и рычага переключения передач приятен на ощупь и сохраняет исходное состояние на протяжении всего периода эксплуатации.
2. экономичный двигатель . Двигатель новой модели, который устанавливается на УАЗ Хантер, более экономичный и экологичный. По сравнению с бензиновыми моделями дизель экономит на 2-3 литра топлива меньше на каждые сто километров. В процессе движения для мотора практически нет разницы, какую массу перевозит автомобиль.
3. Расширенная передача . Более прочные детали гарантируют надежность механизмов и их работу в любых условиях. Полный привод гарантирует хорошее сцепление с дорогой, а также обеспечивает высокую проходимость по грязи, песку и другим сложным грунтам.
4. Улучшенная подвеска . Пружинная подвеска оснащена стабилизаторами. В машине комфортно ездить даже по кочкам и крупным камням. По словам владельцев, новая подвеска в сочетании с высоким дорожным просветом — отличный вариант для охоты или зимней рыбалки.
5. Вместимость . Вместительный багажник позволяет разместить в нем большое количество груза. Заявленная производителем грузоподъемность составляет 675 килограммов.

Машина многофункциональна и прекрасно справится с различными задачами. Мощность дизельного двигателя позволяет успешно использовать автомобиль в качестве буксира. Вместимость автомобиля обеспечивает комфортную перевозку людей в сложных климатических условиях. Вездеход удивительный и делает его незаменимым в отдаленных регионах России.

В автомобиле 5 дверей, 5 основных и 2 дополнительных места. Масса автомобиля без пассажиров и груза составляет 1890 килограммов. Габариты автомобиля составляют 4100х2010х2025 см. Благодаря компактным размерам автомобиль удобен для передвижения по городу и в густых лесах. Минимальный радиус поворота составляет 8,6 метра.

Машина оснащена турбированным дизельным двигателем объемом 2,2 л производства ЗМЗ. Шестнадцатиклапанный 4-цилиндровый двигатель обладает хорошей износостойкостью и долго сохраняет свои рабочие характеристики. Мощность двигателя составляет 114 лошадиных сил, а максимальная скорость, которую может развить автомобиль, составляет 135 километров в час. Двигатель потребляет всего 10,1 литра топлива в городском режиме, что делает его очень экономичным. Автомобиль имеет два топливных бака, каждый из которых равен 39литров.

Дорожный просвет УАЗ Хантер дизель 21см. На колеса установлены шины с параметрами R16 225/75. Пятиступенчатая коробка передач обеспечивает удобное управление и регулировку скорости. зависимая подвеска с телескопическими амортизаторами обеспечивает комфортную езду в любых условиях.

Цена

Автомобиль в базовой комплектации стоит около 560 тысяч рублей. Для своего сегмента цена автомобиля более чем приятная. Автомобиль по сравнению с аналогичными моделями зарубежного производства имеет стоимость в 2-3 раза ниже, но при этом практически не уступает по качеству. Поскольку серийные дизельные автомобили были выпущены ограниченным тиражом, найти запчасти для топливной системы довольно сложно. Автомобиль обычно оснащается противотуманными фарами, гидроусилителем руля, корректором фар и другими опциями, делающими вождение и вождение более комфортными.

Стоимость дизельных автомобилей УАЗ Хантер для вторичного рынка сильно различается. Это связано с особенностями эксплуатации, а также техническим состоянием автомобилей. Если машина использовалась изредка для выездов на охоту, рыбалку или просто на природу, то ее стоимость может достигать 500 тысяч рублей. Чаще всего автомобили по этой цене прошли не более 10 000 километров. Автомобили с пробегом более 50 тыс. км обычно стоят в пределах 250-350 тыс. руб. Цены на вторичном рынке постоянно меняются, поэтому реальную стоимость автомобиля можно сказать только в салоне.

Ремонтопригодность

Считается, что найти запчасти на любой УАЗ достаточно просто, но в случае с Хантером это далеко не так. Детали имеют нестандартные размеры, поэтому найти их в открытом доступе достаточно сложно. Большая часть запчастей изготавливается на заказ, поэтому ремонт автомобиля может занять немного больше времени, чем стандартные УАЗы.

Поскольку машина имеет множество узлов и агрегатов, ее ремонт должен производиться людьми, имеющими специальные навыки. Проще всего обратиться в сервисный центр, но не все автовладельцы отечественного автомобиля могут себе это позволить. Если нет возможности выполнить сервисное обслуживание в специализированных салонах, то не стоит пренебрегать проведением плановых работ своими силами. Обязательна замена топливного и воздушного фильтров, ремней и других запчастей согласно регламенту. Несвоевременная замена может привести к более серьезным повреждениям.

Отзывы владельцев

Владельцы отмечают, что автомобиль действительно почти вездеход, но отличается высоким расходом. Хотя производитель указывает расход по городу в пределах 10,1 л на 100 км, но реальный расход отличается в большую сторону. По трассе машина действительно расходует около 10 литров на 100 км, а вот в городе «кушает» не менее 13. При эксплуатации в тяжелых условиях или в зимний период расход может возрасти до 15 литров на сто километров. Поломки, как и на любом УАЗе, случаются довольно часто. Иногда может потребоваться перестроить отдельные узлы.

К удивлению большинства автовладельцев, двигатель исправно работает, не подвержен внезапным поломкам. Своевременная замена масла, использование качественного топлива и своевременное устранение неисправностей топливной системы позволят мотору прослужить более 200 тысяч километров. Использование качественной резины в сочетании с техническими характеристиками автомобиля позволяет водителю чувствовать себя хорошо даже на обледенелой дороге.

Частые поломки и характерные неисправности

Одной из самых частых неисправностей является сломанный стартер. Поскольку найти комплектующие для него достаточно сложно, целесообразнее произвести его полную замену. Также одним из слабых мест является звукоизоляция.

Некоторые автовладельцы отмечают недостаточную работу печки. При сильном минусе в салоне может быть холодно, поэтому при эксплуатации в северных регионах есть смысл установить дополнительные отопители.

«УАЗ-Хантер» — последняя модификация известного российского внедорожника Ульяновского автомобильного завода. Автомобиль удачно сохранил и приумножил все достоинства предыдущих выпусков. Это все тот же внешне брутальный «козёл», каким его видели наши деды. Крепкая база и простой, непритязательный салон – все, что нужно настоящему мужчине.

Верность традициям

Неизменный внешний вид автомобиля может сбить с толку. Ведь кроме странного пластика переднего и заднего бамперов, а также модного цвета металлик, это все тот же УАЗ-469. Внутри тоже мало что изменилось. Приборная панель стала пластиковой, а окна теперь открываются по сдвижному принципу, а не поворотом. Аскетизм и минимализм подходят только настоящему мужчине, не избалованному чрезмерным комфортом иномарок.

При этом технические характеристики УАЗ-Хантер с каждой модификацией только улучшаются. В основе конструкции также лежит цельная рама и постоянный полный привод. Автомобиль во все времена ценился именно за его уверенные проходимые качества. «Русский танк» проходит там, где другие пройти не могут. А минимализм, с одной стороны, обеспечивает доступную цену, а с другой – широкие возможности для творческого тюнинга.

Технические характеристики

Технические характеристики УАЗ-Хантер в базовой версии представлены тремя силовыми агрегатами. Два бензиновых и один дизельный двигатель дают достаточно широкий выбор искушенному автовладельцу.

• ЗМЗ-409 — классический агрегат Заволжского моторного завода объемом 2,7 л.
• ЮМЗ-4218 — двигатель ульяновских инженеров максимальным объемом 2,9 литра для линейки Hunter.
• ЗМЗ-514 — первый дизельный автомобиль УАЗ российского производства с объемом 2,4 литра.

Коробка передач на автомобиле пятиступенчатая механическая и теперь только корейская. Хотя в начале выпуска модели с 2003 года еще устанавливалась старая русская коробка производства Арзамаса. Надежность автомобиля от внедрения иностранного аналога только выросла, как и его цена. Но некоторые изменения необходимо вносить вне зависимости от общего удорожания продукта.

Распределение автомобиля по-прежнему двухэтапное. Подвеска выполнена по проверенной временем схеме: зависимая пружинная спереди и зависимая пружинная сзади. Есть передний стабилизатор поперечной устойчивости и четыре амортизатора двойного действия.

«УАЗ-Хантер», технические характеристики которого раскрыты для бездорожья, остается автомобилем. Колеса 16-го размера могут меняться в достаточно широком диапазоне без внесения изменений в конструкцию. Передние тормоза УАЗ дискового типа, а задние барабанного типа. Тогда как в 469-м они все барабанные по кругу.

Что касается габаритов, то здесь все осталось по-прежнему. Длина «Охотника» 4,17 м, ширина с зеркалами 2,01 м, высота 2,025 м. Дорожный просвет базовой модификации составляет 21 см. Для сравнения: у «прокачанных» УАЗов этот показатель увеличивается до 35 см. Вес автомобиля приближается к 2 тоннам. При этом дизельная версия будет самой тяжелой – 1815 кг против бензиновых аналогов в 1665 кг и 1770 кг.

Достоинства и недостатки обновленного «Хантера»

Если практически неизменный внешний вид можно считать и достоинством, и недостатком, то технические характеристики УАЗ-Хантер несомненно выросли:

• расширили линейку двигателей;
• улучшенная корейская коробка передач;
• современные лакокрасочные покрытия;
• улучшенный обогреватель салона;

Металлические бамперы

• последних выпусков.

Главным недостатком УАЗа можно считать почти полное отсутствие комфорта и узкие дверные проемы. И если уровень удобств можно как-то повысить, то двери поменять нельзя. Второй недостаток — негоночные возможности: 35 с до 100 км/ч и максимальная скорость 130 км/ч у бензиновой версии. Все-таки это в первую очередь «танк» и только потом средство передвижения. УАЗ-Хантер, технические характеристики которого рассчитаны с внедорожным уклоном, остается одним из самых любимых тюнинговых автомобилей. Но это отдельная тема.

Несколько слов необходимо сказать о дизеле ЗМЗ-514. При объеме 2,4 литра достигается мощность 86 л. С. УАЗ-Хантер дизель, технические характеристики которого остаются на высоте, более приятный вариант для бездорожья. Это относительно менее оборотистый, но самый тяговитый двигатель. А наличие турбины положительно сказывается на скоростных характеристиках и разгоне.

Дизельная версия также является самой экономичной. Рассмотрим технические характеристики модели УАЗ-Хантер (расход топлива):

1. ЗМЗ-409 — 13,2 л.
2. ЮМЗ-4218 — 15,5 л.
3. ЗМЗ-514 — 11,9 л.

Приведенные цифры соответствуют смешанному циклу на 100 км. А в случае расхода по трассе без подключения «передка» дизель уложится в 8 литров на 100 км.

Итоги

Технические характеристики нового поколения УАЗ-Хантер стали только лучше. Время не стоит на месте, и человеческая мысль старается не отставать. Это в полной мере реализовано инженерами Ульяновского автозавода. Автомобиль стал еще надежнее и проходимее. И популярность русского «охотника» всегда была на должном уровне.

УАЗ Хантер — как защитить правый бак от переполнения. УАЗ Хантер

УАЗ Хантер пришел на смену УАЗ-469 в 2003 году. За последнее время этот автомобиль несколько раз модифицировался. Этот «охотник» пользуется большим спросом у жителей отдаленных регионов Российской Федерации. Этот автомобиль также использовался в военных целях.

Внешние особенности

Солидный отечественный внедорожник

Длина автомобиля — 4100 мм, ширина (без зеркал) — 1730 мм, высота не превышает 2025 мм. Оригинальный дизайн кузова, хороший салон, высокие технические возможности делают УАЗ Хантер универсальным транспортным средством.

Что касается колесной базы, то Hunter оснащен передними и задними колесами одинаковой ширины — 1465 мм. Вес этого автомобиля составляет 2550 кг. Емкость топливного бака — 70 л. В салоне УАЗ Хантер 5 посадочных мест.

Если рассматривать комфорт этого автомобиля, то следует отметить, что дверные проемы узкие, поэтому садиться в машину не очень удобно. Стулья можно регулировать. Что касается интерьера, то он носит классический характер. Отделка легко поддается влажной уборке. Шумоизоляция автомобиля низкая, что особенно ощущается при движении на высокой скорости. Рассматриваемый внедорожник оснащен мощной печкой, которая зимой быстро прогревает салон.

Часто владельцы данного автомобиля самостоятельно устанавливают 2 тихие печки для заднего ряда. Это связано с тем, что стандартный отопительный агрегат оснащен шумным вентилятором.

Технические возможности

УАЗ Хантер пользуется большим спросом благодаря своим высоким техническим характеристикам. На данный автомобиль можно установить:

• бензиновый двигатель;
• дизельный силовой агрегат.

Базовый 16-клапанный двигатель Hunter

В базовую комплектацию входит Газовый двигатель ЗМЗ-409.10. Он имеет 4 цилиндра объемом 2,7 литра. Силовой агрегат расположен в передней части кузова, оснащен 16-клапанной системой газораспределения и распределения впрыска топлива. Рассматриваемый производитель рекомендует заправлять бензином марки не ниже АИ-92. Максимальная мощность двигателя составляет 128 л.с. с. Пиковым крутящим моментом принято считать 209,7 Нм. Этот предел может быть достигнут при 2500 об/мин.

При использовании Hunter в смешанном режиме расход бензина составит более 13,2 л на 100 км. Следует учитывать, что динамические характеристики автомобиля слабые. Максимальная скорость этого внедорожника составляет не более 130 км/ч. Для стартового разгона от 0 до 100 км/ч потребуется более 35 секунд.

Если рассматривать дизельную версию УАЗа, то она оснащена двигателем ЗМЗ-5143.20. Такой силовой агрегат имеет 4 цилиндра и объем 2,2 литра. В пакет также входят 16-клапанная система газораспределения и впрыска топлива. Максимальная мощность такого двигателя составляет 113,5 л. с. Максимальный крутящий момент может достигать 270 Нм.

Если сравнивать бензиновые и дизельные двигатели по топливной экономичности, то 2-й вариант двигателя считается более привлекательным. В смешанном цикле расход топлива составляет 10,6 л на 100 км. Что касается динамики, то дизельный агрегат значительно уступает бензиновому аналогу.

Эти модели оснащены 5-ступенчатой ​​механической коробкой передач Hyundai Dymos. Он в несколько раз превосходит отечественную версию, которая ранее устанавливалась на УАЗ. Следует отметить, что инородная коробка имеет и отрицательные характеристики. Часто шумит и скрипит при переключении.

Надежность силовых агрегатов

Бензиновый двигатель надежнее дизельного. При этом оба мотора легко переносят зимы, обеспечивая при движении нужную тягу. Охотники оснащены прочным шасси. Впереди следующие пункты.

1. Пружинная подвеска.
2. 2 продольных рычага.
3. Тяга.
4. Стабилизатор.

Корма внедорожника поддерживается 2-мя продольными рессорами. Спереди и сзади предусмотрены гидропневматические амортизаторы двустороннего действия. Передние колеса оснащены вентилируемыми дисковыми тормозами и поршневыми суппортами. Задние колеса оборудованы барабанными тормозами. Внедорожник оборудован гидроусилителем руля.

Следует отметить, что данный автомобиль имеет систему полного привода, представленную двухступенчатой ​​коробкой с мостами. Постоянный режим характеризуется подачей тяги на заднюю ось. При необходимости владельцы УАЗов могут жестко заблокировать передний мост.

По проходимости Хантер считается универсальным транспортным средством. Если машина нужна для преодоления бездорожья, автомеханики советуют отдать предпочтение дизельной версии. Рассматриваемый внедорожник прекрасно чувствует себя на проселочных дорогах. Но если машина все же застряла в грязи или снегу, вам понадобится помощь трактора.

Следует отметить, что на заводской резине долго ездить по бездорожью нельзя. Поэтому рекомендуется приобрести комплект специальной вседорожной резины. Автомобилисты отмечают, что при движении со скоростью более 100 км/ч в салоне слышен сильный шум и скрип. Хантер прост в управлении, правда, в крутых поворотах нужно будет активнее крутить руль. При торможении учитывайте короткий тормозной путь при снижении скорости со 100 км/ч до 0, особенно если автомобиль двигался со скоростью более 60 км/ч.

Струйный насос выполнен в виде форсунки, проточный канал которой соединен со сливным трубопроводом, идущим от двигателя, а нагнетательный канал с топливопроводом забора топлива левого бака.

Только у Hunter струйный насос встроен в крышку топливного модуля.

Топливные баки, оборудованные пробками для слива осадка, расположены слева и справа между продольными балками рамы и боковыми панелями кузова.

На автомобилях с инжекторным двигателем применяется система подачи топлива без клапана переключения топливного бака. Отсутствие крана исключает возможность нарушения подачи топлива из-за его несвоевременного переключения.

Топливо подается к топливному насосу из левого бака через впускной патрубок, закрепленный на датчике уровня топлива. По мере расходования топлива правый бак автоматически пополняется из левого за счет возникающего разрежения, так как правый бак не сообщается с атмосферой, а левый топливный бак сообщается с атмосферой через сепаратор с клапаном. Таким образом, если в правом баке есть топливо, то изначально расход идет в основном из правого бака.

Избыточное топливо, отводимое топливным насосом, поступает в правый бак по линии слива топлива.

Горловины топливных баков глухие, обеспечивают герметичность, исключают возможную утечку и испарение топлива.

Не тут то было, пробки не обеспечивают герметичности и из правого горлышка бака вытекает бензин.

Сами крышки выполнены с трещотками, что делает невозможным плотное закрытие горловин баков.

Как с этим бороться? — Производитель, то есть Ульяновск, полностью отказался давать ответ на поставленный технический вопрос, отскакивая к официальному дилеру. (эксцентрики на букву М).

Берем электромагнитный клапан Lovato от газового оборудования автомобилей (он как раз выполняет роль газорезака).

Можно использовать вручную, закрутив болт до конца, открываем вентиль, откручиваем и закрываем.

Устанавливаем на трубу забора топлива от левого бака.

Получилось не ахти, но работает нормально, нужно купить переходники под угол 90 градусов, а то такие петли получились, короче нельзя, так как перегибается шланг.

Итак, проблема решена и проверена.

Можно ли получить патент?

Продолжение не заставило себя ждать, шланги явление временное, все равно образуется излом.

Утром, 3 градуса мороза, светит солнце, пушистый снег падает на голову с крыши машины, сдувается легким дыханием, моя дизайнерская идея работает))).

Для реализации этой идеи понадобилось чуть меньше полуметра медной трубы 8 мм, комплект развальцовки 5/16 с труборезом и трубогиб для медных труб 6-8-10 мм .

На автомобилях УАЗ Хантер с двигателем ЗМЗ-409 Евро-2 применена система подачи топлива без клапана переключения топливного бака. Подача топлива осуществляется погружным электробензонасосом (погружным модулем), установленным в правом топливном баке.

Система подачи топлива двигателя ЗМЗ-409 на УАЗ-315195 Хантер.

Из топливных баков через фильтр тонкой очистки топливо поступает в топливную рампу, относительное давление в которой поддерживается регулятором давления на уровне 300 кПа. Повышенное давление топлива исключает появление пузырьков воздуха и паров бензина в топливопроводе, мешающих нормальной работе форсунок.

Топливные форсунки представляют собой прецизионные высокоскоростные клапаны (нормально закрытые), которые открываются для впрыска топлива во впускную трубу двигателя. Открытие и закрытие форсунок осуществляется автоматически по циклограмме работы соответствующих выходных каналов электронного блока управления.

Форсунки впрыскивают топливо в горячие и закрытые впускные клапаны двигателя, что улучшает качество топливно-воздушной смеси. Блок управления устанавливает продолжительность и фазу впрыска топлива в зависимости от режима работы двигателя, частоты вращения коленчатого вала и нагрузки.

Излишки топлива в рампе сливаются через сливное отверстие регулятора давления и струйного насоса в правый бак. При этом топливо впрыскивается из левого бака через струйный насос в правый бак.

После любого технического обслуживания или ремонта системы подачи топлива двигателя ЗМЗ-409, связанного с подтяжкой соединений, снятием или заменой деталей и узлов, необходимо проверить герметичность системы.

Негерметичность соединений устраняется подтяжкой соединений или заменой дефектных элементов. Арматура стальных топливопроводов должна быть затянута моментом 27+-7 Нм. Резиновые хомуты затягиваются с моментом 3,5+-0,5 Нм.

Признаки неисправности в системе подачи топлива двигателя ЗМЗ-409.

Засорение сетчатого фильтра погружного модуля в правом топливном баке, фильтра тонкой очистки топлива, наличие грязи и механических примесей в топливных баках проявляются в ухудшении динамики автомобиля, нестабильной работе двигателя, особенно на повышенных нагрузки.

При данных знаках, во избежание выхода из строя ППМ и ТМ, необходимо немедленно промыть правый топливный бак и фильтр ППМ, а также заменить фильтр тонкой очистки топлива.

При температуре окружающего воздуха ниже 0 градусов признаки засорения могут быть связаны с наличием воды и ее замерзанием в системе питания. При обнаружении воды в топливе слейте ее и промойте топливные баки с топливопроводами чистым бензином, замените фильтр тонкой очистки топлива. Если после проведения этих мероприятий характер работы двигателя не изменился и наблюдается неустойчивая работа двигателя, то необходимо провести следующие работы – .

Баки топливные УАЗ Хантер.

Система подачи топлива УАЗ Хантер включает в себя два топливных бака одинакового объема. Вместимость каждого – 35 литров. Обслуживание топливных баков заключается в периодической промывке или замене фильтра погружного модуля в правом баке, промывке фильтра приемной трубки указателя уровня топлива в левом баке и самих баков. Периодически проверяйте надежность крепления баков и при необходимости подтягивайте болты их крепления. Для промывки топливных баков снимите их с автомобиля.

Фильтр погружного модуля или приемную трубку указателя уровня топлива можно промыть, не снимая бак с автомобиля, при этом погружной модуль или датчик можно извлечь через люк в полу кузова.

Крышки топливных баков должны быть чистыми и плотно закрытыми. Каталожный номер герметика топливных баков УАЗ Хантер 31602-1103010. Пробки 2108-1103010-11 подходят и для топливных баков при условии, что они выполнены полностью герметичными.

С целью снижения выброса паров топлива в атмосферу на автомобилях УАЗ Хантер устанавливается система паров топлива. Левый топливный бак сообщается с атмосферой через сепаратор, клапан и адсорбер.

При эксплуатации автомобиля необходимо обратить внимание на:

— наличие резкого запаха бензина в салоне, подкапотном пространстве в местах прохождения топливных и паровых шлангов и трубок. Если есть, замените адсорбер;
— правильная установка электромагнитного клапана продувки адсорбера;
— трещины и повреждения адсорбера — при наличии заменить адсорбер;
— пережатие и повреждение топливного и парового шлангов, поврежденные и негерметичные трубы и шланги подлежат замене.

Топливная рампа.

Предназначен для соединения топливопровода с впускным трактом двигателя и установки форсунок. Топливная рампа представляет собой сквозную трубу с четырьмя отверстиями для подсоединения и крепления входных штуцеров форсунок.

С одной стороны патрубка подсоединяется магистраль подачи топлива, а с другой — сливная топливная магистраль с регулятором давления топлива. Выходные штуцеры топливные BOSCH 0 280 150 560 или SIEMENS 6354 ЗМЗ ДЕКА1Д прижимаются топливной рампой к отверстиям в ГБЦ через уплотнительные кольца.

Фильтр тонкой очистки топлива.

Система подачи топлива оснащена топливным фильтром. Выполнен в виде одноразового неразборного фильтрующего патрона. Заменяйте топливный фильтр каждые 20 000 км пробега или при появлении вышеперечисленных неисправностей.

Регулятор давления топлива BOSCH DR-L 0280160258 или аналогичный.

Предназначен для поддержания постоянного давления топлива в топливной рампе и дроссельном пространстве впускной трубы. Регулятор давления топлива состоит из следующих элементов: корпуса с напорной камерой, входного и выходного топливных штуцеров, клапана управления возвратом топлива, установленного на диафрагме, и вакуумной камеры с воздушным штуцером.

Регулятор давления топлива через входной резьбовой штуцер крепится к сливному отверстию топливной рампы, а выходной штуцер через сливной патрубок к струйному насосу. Воздушный штуцер регулятора давления топлива соединяется тонким резиновым шлангом со штуцером, ввернутым в ресивер впускной трубы.

Повышенное давление топлива, более 300 кПа, проявляется в топливной рампе двигателя повышенным расходом топлива, дымным выхлопом двигателя. При этих признаках следует прочистить струйный насос, продуть сливные топливопроводы от регулятора давления на топливной рампе до правого бака. При необходимости замените регулятор давления и электрический топливный насос.

Система подачи топлива двигателя ЗМЗ-409 на УАЗ Хантер оборудована струйным насосом. Он предназначен для принудительной перекачки топлива из левого топливного бака в правый. Струйный насос представляет собой форсунку, проточный канал которой соединен с трубопроводом слива топлива в бак, а нагнетательный канал с трубопроводом забора топлива. Крепится к топливным шлангам на правом лонжероне рамы.

Периодически проверяйте герметичность насоса и его соединений. При отсутствии перехода топлива из левого топливного бака в правый снимите струйный насос и открутите его штуцер, промойте его чистым бензином и продуйте воздухом.

Заправка баков топливом осуществляется раздельно, чтобы заполнить баки полностью: сначала заправляется основной бак (при заправке топливо частично заливается и в дополнительный бак), затем заправляется дополнительный бак. Топливо расходуется из обоих баков примерно одинаково, баки работают как сообщающиеся сосуды.

Требования к установке:

1. Крышка главного бака ( без клапана , доступ атм. через него воздух в баке отсутствует)
2. Крышка дополнительного бака ( с клапаном , через него осуществляется доступ атм. воздуха в баки)
3. Топливный ресивер основного бака (перекрыть соединение бака с атмосферой, трубка «Воздух»).
   Дополнение: на автомобилях Scania (по теории) из-за слива сначала расходуется дополнительный бак, а затем основной топливный бак.

Преимущества системы:

Эта схема подключения проста в установке. Не требуется приобретать топливозаборник для дополнительного бака. Дополнительных подключений к топливной системе автомобиля нет — соответственно, нет возможности ее проветривания. Простота и надежность системы.

Недостатки системы:

При очень низких температурах возможно замерзание топлива в банджо-болтах и ​​переливном шланге, что сделает невозможным перетекание топлива из бака в бак и уравновешивание давления в основном баке с атмосферное давление. Если основной бак закрывается максимально плотно, а давление в нем не может сравняться с атмосферным давлением, бак будет сдавливаться снаружи. Бак сожмется внутрь. При большом количестве циклов сжатия и расширения основной бак может треснуть. Чтобы этого не произошло, при замерзании шланга просто откройте подачу воздуха в бак: откройте соединение бака с атмосферой через топливный ресивер (трубка «Воздушная») или установив крышку от дополнительного бака ( с клапаном , доступ атм. воздух в баки проходит через него).

Какой двигатель внутреннего сгорания стоит на уаз патриот. УАЗ Патриот двигатель

Главная / Советы

С появлением новых внедорожников от УАЗ модельный ряд отечественных автомобилей пополнился новыми экземплярами (причем двигатель УАЗ Патриот выпускается как в России, так и за рубежом). На внедорожники устанавливаются всего три типа двигателей (один из них бензиновый, два других – дизельные).

Все двигатели, устанавливаемые на УАЗ Патриот, соответствуют экологическим нормам Евро-2, Евро-3 и Евро-4. Один из двигателей иностранного производства (позаимствован у автомобиля Fiat Ducato, производитель Iveco).

Данные двигатели устанавливаются на весь модельный ряд УАЗ Патриот. Иными словами, при выборе пикапа можно найти три одинаковых автомобиля с разными двигателями. Какой из них выбрать — личное дело каждого. Но перед покупкой следует изучить особенности каждого двигателя и узнать, что они из себя представляют по отдельности.

Бензиновый двигатель УАЗ Патриот

Силовой агрегат производится Заволжским заводом (ЗМЗ), расположенным в Нижнем Новгороде. Имеет инжекторную систему впрыска и полное соответствие экологическим нормам Евро-2. ЗМЗ поставляет эти двигатели не только на УАЗ, но и на Павловский и Горьковский автозаводы. Отсюда можно сделать вывод, что в случае ремонта запчасти найти очень просто (и многие при покупке автомобиля смотрят при этом почти в первую очередь).

При объеме двигателя 2,7 л расход топлива в городском режиме составляет 14,5 л, а при движении по трассе – на четыре литра меньше. Мощность двигателя УАЗ Патриот при 4400 об/мин – 128 лошадиных сил. Двигатель имеет два распределительных вала (на впускной и выпускной клапаны).

Основная задача автомобиля — уверенное движение по пересеченной местности. Нагрузка на двигатель УАЗ намного выше, чем у любого легкового автомобиля. Поэтому в двигателе используются детали из высокопрочной стали (коленчатый и распределительный валы, блок цилиндров).

Дизельные двигатели УАЗ

Дизельные двигатели

бывают двух типов: отечественные ЗМЗ и импортные Iveco. Российский образец соответствует экологическим нормам Евро-3, тогда как двигатель Iveco соответствует только Евро-2. Оба двигателя четырехцилиндровые, расположение цилиндров: рядное, система охлаждения: жидкостная.

Двигатель Ивеко имеет рабочий объем 2,3 литра. Расход топлива по трассе составляет не более девяти литров. Мощность двигателя при 3900 об/мин составляет 116 лошадиных сил. Для отечественного потребителя двигатель Iveco, устанавливаемый на УАЗы, не вызовет сложностей в ремонте и обслуживании.

Большой популярностью в нашей стране пользуются автомобили Фиат

, от которых позаимствован двигатель. Следовательно, особых проблем с наличием необходимых запчастей не возникнет. К тому же УАЗ с таким двигателем имеет хороший запас хода.

В зависимости от комплектации автомобиля двигатель, кроме своей основной функции, выполняет еще и вспомогательные функции: это привод гидроусилителя руля и компрессор кондиционера. Даже при особо больших нагрузках во время движения все вспомогательное оборудование УАЗ Патриот будет работать без проблем.

Второй вариант дизеля — отечественный ЗМЗ. При объеме 2,25 он имеет чуть более низкие характеристики, чем двигатель Iveco. Мощность двигателя – 113 лошадиных сил при 3500 об/мин. УАЗ Патриот, оснащенный двигателем ЗМЗ, развивает максимальную скорость 135 км/ч и расходует 9,5 литров топлива на каждые сто километров пути по трассе.

В заключение можно сделать вывод, что по расходу топлива наиболее приемлемым вариантом является дизельный двигатель. Но если вам нужен УАЗ Патриот с наибольшей мощностью, а цена на топливо стоит на последнем месте, то отдавайте предпочтение более качественному бензиновому новому двигателю.

УАЗ Патриот новый двигатель
для внедорожника 2017 модельного года теперь соответствует экологическим нормам ЕВРО-5. По сути, это знакомый всем 2,7-литровый 4-цилиндровый 16-клапанный агрегат. Очередная модификация ЗМЗ 409. На этот раз под капот Патриота поставили новую версию ЗМЗ-40906. Двигатель стал не только экологичнее, но и мощнее. Инженерам Заволжского моторного завода удалось поднять мощность до 135 л.с., а крутящий момент увеличить до 217 Нм.

Кстати, в Ульяновске временно заброшен дизель УАЗ. Продажи УАЗ Патриот с таким двигателем не превышали нескольких процентов. Несмотря на топливную жадность, большинство покупателей выбирают бензиновую версию.

Характеристики двигателя УАЗ Патриот 2.7 новый

• Рабочий объем — 2693 см3
• Количество цилиндров — 4
• Количество клапанов — 16
• Диаметр цилиндра — 95,5 мм
• Ход поршня — 94 мм
• Мощность, л.с. (кВт) — 135 (99) при 4600 об/мин
• Крутящий момент — 217 Нм при 3900 об/мин
• Тип ГРМ / Привод ГРМ — DOHC / Цепь
• Марка топлива — бензин АИ 92
• Экологический класс — Евро-5
• Максимум скорость – 150 км/ч
• Расход топлива по городу – 14 литров
• Расход топлива в смешанном цикле – 13 литров
• Расход топлива по трассе – 11,5 литров

Устройство двигателя нового Патриота

В основе силового агрегата для ПАТРИОТ 2017 модельного года чугунный блок, рядный 4-цилиндровый двигатель с верхним расположением двух распредвалов имеет гидрокомпенсаторы. Сама головка блока естественно из алюминиевого сплава 16 клапанная.

Бензиновый впрыск с электронным управлением даже после оптимизации всех процессов не порадует экономичностью. Что неудивительно, учитывая довольно внушительно большой объем камер сгорания. Правда в этом есть плюс, можно смело использовать АИ-92 бензин. Этот двигатель достаточно хорошо переносит перевод на газовое топливо. Если учесть реальный расход топлива, который в городе (и уж тем более на бездорожье) может запросто превысить 20 литров, то установка ГБО окупится довольно быстро.

Привод ГРМ Патриот 2,7 л

Механизм ГРМ на новом двигателе Патриот по-прежнему цепной. Казалось бы, цепь вполне надежная и долговечная. Однако в конструкции этого мотора цепь представляет собой сложный комплекс из нескольких цепей промежуточных валов, успокоителей и натяжителей. Механизм довольно сложный и запутанный.

Производитель постоянно работает над надежностью этого узла. Ведь двигатели первых поколений имели ряд недостатков, связанных именно с ГРМ. Одни только гидронатяжители (постоянно выходящие из строя) чего стоят. Сам цепной механизм закрыт алюминиевой крышкой. Состояние узла можно оценить либо визуально, либо по характерному хрюкающему звуку.

Сегодня ЗМЗ работает над новым поколением бензиновых двигателей для УАЗ Патриот, это будут бензиновые турбодвигатели объемом 2,3 литра мощностью от 150 до 170 лошадиных сил (с крутящим моментом от 300 до 350 Нм). Помимо уменьшения объема и внедрения турбонаддува, новые моторы для Патриота получат систему изменения фаз газораспределения. Правда, точных сроков появления новых двигателей никто не называет.

Основным узлом любой машины является двигатель. Пикапы, седаны, кабриолеты, автобусы, тягачи просто не могут выполнять свои прямые обязанности без двигателя. Именно поэтому мотору уделяется большое внимание при выборе автомобиля, его обслуживании и эксплуатации. Кроме того, это один из самых дорогих агрегатов. Его замена или ремонт почти всегда стоит больших денег, требует много сил и времени.

Для внедорожника еще важнее надежность и техническое состояние двигателя. Ведь поломка двигателя в лесу, поле, вдали от дорог и людей может закончиться очень печально.

Немного истории

Первый УАЗ Патриот сошел с конвейера в 2005 году. Это был действительно новый УАЗ невероятно современный по отношению к прошлым моделям. Производитель позиционировал эту машину как безопасный, надежный и мощный внедорожник. Дизайн был хорош для 2005 года. И если смотреть не на предыдущие модели, дизайн казался идеальным.

В октябре 2014 года был представлен новый Патриот. Он получил задний стабилизатор, сенсорный дисплей, вклеенные стекла, более привлекательный внешний вид, а бамперы теперь крепятся к кузову. Однако возникли большие проблемы с безопасностью. Поэтому в октябре 2016 года УАЗ показал очередное обновление. «Патриот» получил фронтальные подушки безопасности, еще более привлекательный и современный внешний вид. Улучшил общую безопасность и шумоизоляцию внедорожника. Наконец-то машина избавилась от двух бензобаков, мучивших всех владельцев.

Какие двигатели существуют на УАЗ «Патриот»?

На протяжении всего первого поколения устанавливался постоянный 2,7-литровый бензиновый двигатель мощностью 128 лошадиных сил. В 2008 году инженеры добавили 2,3-литровый дизель мощностью 114 лошадиных сил. Это был двигатель Iveco F1A. Его устанавливали при производстве автомобилей Fiat Ducato в России. Позже этот мотор был снят. С 2012 года устанавливается турбодизель ЗМЗ-514. Из-за этого рабочий объем двигателя уменьшился на 65 кубов. Так, усовершенствованный двигатель УАЗ Патриот получил индекс 2,2д. Тот же мотор уцелел после обновления в 2014 году. А вот бензиновый мотор претерпел некоторые изменения. В итоге его официальная мощность равнялась 135 л. с. На новейшем УАЗ «Патриот» двигателей на тяжелом топливе уже не найти. От дизеля отказались. Бензиновый двигатель оставили без изменений.

Дизельный двигатель

Турбодизель «Ивеко Ф1А» был дорогим, но действительно надежным мотором. Кроме того, он позволил снизить аппетит Патриота до двенадцати литров на сто километров пробега в городе. Спокойный водитель мог получить расход топлива и десять литров по городу. Неплохо для рамного внедорожника. К тому же, несмотря на меньшую мощность, по сравнению с бензиновым мотором, машина стала намного резвее. Бензиновая версия терялась после 80 км/ч, а турбодизель легко разгонялся до 120 км/ч. Это связано с крутящим моментом, который равнялся 270 Н*м, против 218 «бензиновых ньютонов». Дизель также показал себя намного лучше на бездорожье. Помогло избавиться от турбо лага. Тяги всегда хватало.

В 2012 году произведена замена дизельного двигателя УАЗ Патриот от итальянского производителя. Заменен на печально известный ЗМЗ-514. Он был разработан еще в 90-х годах. Было много инженерных ошибок, влияющих на надежность. Трещины в ГБЦ, удары тарелки клапанов о цилиндр, обрыв трубопровода высокого давления и многие другие проблемы до сих пор снятся в ночных кошмарах владельцам дизельных «Патриотов».

По словам инженеров, большая часть проблем решена. Меняли поставщиков некачественных комплектующих, дорабатывали двигатель вместе с Bosch. Так и получился такой же надежный дизельный двигатель УАЗ «Патриот». Отзывы это подтверждают. С середины 2012 года, когда начали устанавливать Common rail, мотор не доставлял особых проблем владельцам. При этом по ходовым качествам и характеристикам двигатель УАЗ Патриот с дизельным двигателем ЗМЗ практически полностью совпадал с турбодизелем Fiat Ducato. Несмотря на это, производитель снял дизельный двигатель с октября 2016 года. Возможно, был низкий спрос, а может быть, этот двигатель был слишком дорог для завода, но купить новый дизельный «Патриот» уже невозможно.

Бензиновый двигатель

Первое поколение Патриота получило 2,7-литровый бензиновый двигатель. Его мощность составляла 128 сил. После обновления 2014 года официальная мощность увеличилась до 135 лошадиных сил, а максимальный крутящий момент упал на один Н*м, с 218 до 17 Н*м. Однако при испытаниях на диностенде заводские машины 2015 года показали более 140 сил. Этот двигатель достался УАЗу от другой 24 Волги, правда, с некоторыми изменениями. А в «Волге» заявленная мощность двигателя составляла 150 лошадей.

Автомобиль с этим двигателем всегда стоил дешевле в автосалоне и на рынке подержанных автомобилей. К плюсам можно отнести относительную надежность. силовая установка. Двигатель в УАЗ «Патриот» имеет хорошую ремонтопригодность, а запчасти на него почти ничего не стоят. Это всегда покоряло людей, выбирающих российский внедорожник, ведь ремонт дизеля обходится в разы дороже. Но на бензине точно не сэкономишь. Меньше 15 литров на сотню по городу для бензинового «Патриота» просто нереально. Если стоять в пробках, пытаться активно разгоняться, то расход 20-22 литра на сто километров обеспечен. А если учесть, что машина с этим двигателем просто не едет (разгон до 100 км/ч составляет 19секунд), то вы должны включить этот двигатель.

Проблемы с бензиновым двигателем

Детский аппетит 2,7-литрового двигателя УАЗ Патриот — не единственная его проблема. Обрыв цепи беспокоил многих владельцев внедорожников. В 2017 году производитель сменил поставщика. Решит ли это проблему, пока неизвестно.

Выход

Какой идеальный двигатель для Патриота? Дизель от «Ивеко». Без проблем можно пройти 500 000 километров. Ремонт дешевле ЗМЗ дизеля. Вы покупаете новую машину? Просто нет выбора. Бензиновый двигатель очень надежен, стоит смотреть только цепь.

С 2008 года УАЗ поставляет на российский рынок внедорожник Патриот в двух модификациях с бензиновым и дизельным двигателями. Изначально производитель использовал двигатель, позаимствованный у модели Fiat ducato. Позже на УАЗ Патриот стали устанавливать двигатель ЗМЗ-51432 Евро-4. Сборка модели в таком исполнении к этому времени завершена. Но производитель обещает вскоре возобновить выпуск модели с дизельным двигателем.

Дизельный двигатель отличается от бензинового не только разницей в расходе нефтепродуктов, но и параметрами мощности, экономичностью и экологичностью. Позже инженеры решили укомплектовать этот российский автомобиль отечественным дизелем, установив в него 4-цилиндровые дизельные агрегаты серий ЗМЗ-51432 и ЗМЗ-5148.

Внешний вид дизельный УАЗ Патриот ничем не отличается от бензинового, чего нельзя сказать о запасе мощности двигателей. Если бензиновый двигатель ЗМЗ-409 имеет мощность 128 лошадей, то на дизеле их количество сократилось до 113. Но на проходимости внедорожника этот фактор не сказался, а наоборот, благодаря повышенному крутящего момента УАЗ Патриот ведет себя намного лучше, как на дороге. поверхность и бездорожье. В этой статье мы рассмотрим все характеристики дизельного УАЗ Патриот и выясним, что лучше, бензин или дизель?

Особенности конструкции дизельного двигателя УАЗ Патриот

Стоит отметить еще одну немаловажную особенность дизельного двигателя – сниженный расход топлива, который составляет 9 литров на 100 км, в то время как заволжский бензиновый мотор потребляет не менее 13 литров на 100 км. Дизельный внедорожник имеет следующие особенности:

• Вес дизеля, будь то Iveco или ЗМЗ-514, намного больше, чем ЗМЗ-409.
• Из-за более тяжелого дизельного двигателя на внедорожнике пришлось усилить передние рессоры.
• Если работа двигателя Ивеко или ЗМЗ-514 будет происходить на минимальных холостых оборотах, то — это может привести к негативным последствиям, а точнее к попаданию масла в систему.

УАЗ Патриот с двигателем Iveco F1A и ЗМЗ-514 сочетает в себе не только мощность и экономичность, но и безопасность. Этот автомобиль отлично подходит как для городского движения, так и для преодоления препятствий в любых условиях бездорожья. Помимо экономичности и безопасности, стоит отметить комфортабельность салона. В салоне Патриота могут разместиться 5 человек, а благодаря дополнительным местам в багажном отделении это количество пассажиров можно увеличить до 9.люди. Итак, давайте подробно рассмотрим особенности внедорожника УАЗ Патриот с дизельным двигателем.

Дизельный или бензиновый двигатель УАЗ Патриот – что лучше

Особой разницы между бензиновой и дизельной версиями Патриота нет. Мощность первого мотора составляет 128 л.с. объемом 2,7 литра. Несмотря на то, что у дизеля отдача немного меньше, это нивелируется увеличенным крутящим моментом. Если для бензинового двигателя максимальное значение этого показателя достигает 217 Н/м, то для агрегата на тяжелом топливе – 270 Н/м. Эта разница становится особенно заметной, когда машина едет по бездорожью.
Также следует обратить внимание на то, что бензиновый агрегат расходует около 12 литров топлива. В результате разница в стоимости между обеими моделями нивелируется в течение 2-3 лет после активной эксплуатации автомобиля.
Кроме того, за счет работы бензинового двигателя внедорожник может развивать скорость до 150 км/ч.

В дизельной версии этот показатель ограничен 135 км/ч. В связи с тем, что оба двигателя имеют конструктивные отличия между собой, моторный отсек каждой версии имеет разное оформление.
Эксплуатация дизельных агрегатов требует соблюдения особых правил. Это объясняется тем, что данный вид топлива очень чувствителен к температурным показателям. Во избежание неожиданных поломок силового агрегата и увеличения срока его службы необходимо выполнить следующее:

1. При минусовых температурах нельзя сразу запускать двигатель. Вместо этого поверните ключ зажигания в первое положение и подождите около трех минут. По истечении указанного срока можно запускать двигатель. Данная процедура выполняется для прогрева топливного фильтра.
2. Автомобиль должен быть предварительно обкатан. В течение первых 2,5 тысяч километров рекомендуется эксплуатировать внедорожник в щадящих режимах, снизив уровень нагрузки до минимума.
3. Используйте только качественное дизельное топливо класса не ниже Евро-3.

Традиционно дизельные двигатели служат дольше, чем бензиновые. Однако при экстремальной езде срок службы силовой установки резко сокращается из-за частых перегревов.

Видео: УАЗ Патриот дизельный двигатель Iveco — особенности конструкции

Технические характеристики дизельного двигателя УАЗ Патриот

Двигатель ЗМЗ-514 имеет рабочий объем 2,2 литра, при этом расход не превышает 9 литров при смешанном движении. Двигатель оснащен системой рециркуляции отработавших газов, а также турбонаддувом. Кроме того, для такого отечественного дизеля ЗМЗ-514 характерны следующие параметры:

• Рабочий объем — 2235 см3
• Количество цилиндров — 4
• Количество клапанов — 16
• Диаметр цилиндра — 87 мм
• Ход поршня — 94 мм
• Мощность л.с./кВт — 113,5 / 83,5 при 3500 об/мин
• Крутящий момент — 1290 Нм при 1300-2090 об/мин 19
• Тип ГРМ/Привод ГРМ — DOHC/Цепной
• Марка топлива — дизель
• Экологический класс — Евро-4
• Максимальная скорость — 135 км/ч
• Разгон до 100 км/ч — н/д
• Топливо расход по городу — н/д
• Комбинированный расход топлива — 9,5 л
• Расход топлива по шоссе — н/д

Реальный расход топлива в городских условиях, по словам владельцев, при спокойной езде не превышает 12 литров дизеля. Это существенно меньше, чем у бензиновой версии Патриота, которая запросто может съесть до 20 литров бензина. По трассе при скорости 80-90 км/ч дизель УАЗ Патриот потребляет всего 8-8,5 литров на 100 км пробега. Поэтому, если расход топлива в вашем случае играет важную роль, то выбирайте дизельную версию УАЗ 9.0003

Также важно отметить, что система подачи топлива – распределительная с механическим регулятором насоса.

Как улучшить технические характеристики УАЗ Патриот дизельный двигатель

Конструктивные особенности дизельного двигателя, устанавливаемого на УАЗ Патриот, позволяют улучшить его исходные характеристики. Чип-тюнинг данного мотора включает следующие процедуры:

1. Модернизация программы управления двигателем. Благодаря этой процедуре можно добиться улучшения «холодного» пуска, режимов холостого хода, а также улучшить работу силового агрегата.
2. Установка дополнительной турбины. Она повышает общую мощность двигателя. Данная процедура предполагает дополнительную доработку стандартного программного обеспечения.

В остальном чип-тюнинг УАЗ Патриот заключается в проведении мероприятий, затрагивающих другие узлы конструкции внедорожника. В частности, двери автомобиля дополняются различными материалами, повышающими шумо-, тепло- и звукоизоляцию внутри салона.

Важные нюансы обслуживания дизельного двигателя УАЗ Патриот

Всем известно, что дизельное топливо очень чувствительно к холоду. При этом есть масса нюансов, которые важно знать владельцам дизельных внедорожников УАЗ Патриот.
При снижении температуры воздуха до 0 градусов и ниже важно иметь в виду, что сразу запускать мотор не рекомендуется. Для этого сначала поверните ключ в замке зажигания в первое положение, подождите 2-3 минуты, а затем попробуйте завести. Для чего это? Это делается для того, чтобы предварительно прогреть топливный фильтр, из которого топливо поступает в систему.

Еще один важный нюанс, на который также следует регулярно обращать внимание, это своевременная замена ремня ГРМ. Данную процедуру рекомендуется выполнять после 60 тысяч километров пробега. Несоблюдение этой рекомендации повышает вероятность неожиданного обрыва ремня ГРМ, что повлечет за собой необходимость замены головки блока цилиндров, распределительного вала и коромысла.

Любой двигатель, в том числе дизельных модификаций, требует своевременного обслуживания. Эта процедура, в первую очередь, предусматривает замену масла каждые 8 ​​тысяч километров. Это действие исключает старение конструкции силовой установки. Для сохранения целостности внутренних элементов дизельного двигателя рекомендуется использовать на УАЗ Патриот масло этой же марки.

Срок службы дизельного двигателя намного выше, чем у бензинового, но все зависит от характера вождения и соблюдения определенных режимов работы. Если двигатель постоянно испытывает максимальные нагрузки, что приведет к его перегреву, то такой агрегат придется ремонтировать, а в худшем случае проводить полную замену. Для дизеля ЗМЗ-514 или Ивеко УАЗ Патриот, требуется заливать действительно качественное топливо. В этом случае рекомендуется заправлять дизель Евро серии.

Топливный фильтр нуждается в замене каждые 8 ​​тыс. км пробега. А если используется низкокачественное топливо, то данную процедуру рекомендуется проводить чаще.
Со временем в топливных баках (на Патриоте используется 2 емкости объемом 40 литров) появляется осадок. Дизельный двигатель следует промывать каждые два года, чтобы избежать засорения.

Установка и снятие дизельного двигателя УАЗ Патриот пошаговая инструкция

Установка двигателя Ивеко или ЗМЗ-514 может потребоваться, если он ранее демонтировался с целью проведения капитального ремонта. Рассмотрим кратко, что такое снятие и установка дизельного двигателя на внедорожник УАЗ Патриот.

1. Снимите капот. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините линии подачи и слива топлива. Ослабьте хомут и отсоедините выпускной шланг адсорбера от соединения ресивера.
3. Снимите брызговик двигателя. Слейте систему охлаждения двигателя. Слейте масло из картера двигателя. Снимите радиатор системы охлаждения.
4. Отсоедините разъем датчика фаз от жгута проводов.
5. Отсоедините колодки от датчиков температуры двигателя 1 и указателя температуры охлаждающей жидкости 2.
6. Отсоедините колодки жгута от датчика ТР
7. Отсоедините колодки жгута проводов датчика массового расхода воздуха.
8. Ослабьте крепление хомута, снимите патрубок и отведите его в сторону.
9. Отсоедините конец троса от сектора привода дроссельной заслонки.
10. Ослабьте фиксатор внешнего кожуха троса дроссельной заслонки.
11. Переместите кабель в сторону.
12. Ослабьте хомут вакуумного шланга вакуумного усилителя
13. Отсоедините шланг вакуумного усилителя.
14. Ослабьте хомут и снимите выпускной шланг адсорбера с соединения ресивера
15. Отверните переднюю и заднюю гайки крепления ресивера и снимите со шпилек провода «массы» жгута двигателя.
16. Отсоедините колодки жгута проводов от регулятора холостого хода.
17. Отсоедините разъем жгута датчика положения коленчатого вала.
18. Отсоедините разъемы катушек зажигания.
19. Отсоедините провода от стартера
20. Отсоедините провода от генератора
21. Отсоедините колодку жгута от датчика детонации
22. Ослабив затяжку хомутов, отсоедините отводящий 2 и подводящий 1 шланги отопителя салона.
23. Отверните гайку и отсоедините шланг подачи масла к масляному радиатору от крана.
24. Отвернуть гайку сливного шланга маслоохладителя и отсоединить шланг от штуцера масляного картера. Отсоединить держатели шланга и жгута проводов и отвести их в сторону.
25. Снимите ремень привода насоса гидроусилителя рулевого управления. Выверните болты крепления насоса гидроусилителя руля и отодвиньте насос от двигателя, не отсоединяя шланги.
26. Прикрепите подъемные крюки к проушинам на выпускном коллекторе и кронштейне генератора.
27. Отверните болт крепления передней трубы к кронштейну на коробке передач и отведите переднюю трубу от выпускного коллектора
28. Отверните болт и отсоедините провод «массы»
29. Отверните болты крепления подушек к кронштейну рамы на каждая сторона.
30. Убедитесь, что все шланги и проводка отсоединены от двигателя.
31. Осторожно поднимите двигатель. Установите двигатель вверх ногами.

Видео: Снятие и замена дизельного двигателя внутреннего сгорания УАЗ Патриот

УАЗ Патриот — российский внедорожник среднего класса, стоящий на конвейере с 2005 года. Автомобиль представляет собой глубокую модернизацию ранних моделей «Симбир» (1997 — 2002 гг.) и УАЗ-3160. «Патриот» — самая флагманская и дорогая модель ульяновского производителя. Машина, несмотря на устаревшую конструкцию, выпускается до сих пор. Спрос поддерживается многочисленными модернизациями. Например, Патриот 2017 года получил совершенно новую переднюю панель с подушками безопасности пассажира и водителя. В целом интерьер стал более современным, но управляемость и поведение на дороге не сильно изменились по сравнению с моделью 2005 года. В 2017 году Патриот получит более мощный двигатель.

Навигация

Двигатели УАЗ Патриот.

Официальная норма расхода топлива на 100 км.

Бензин:

• 2,7, 128 л. с., механика, полный, 19 сек до 100 км/ч, 14/10,4 л на 100 км
• 2,7, 135 л. в., механика, полный

Дизель:

• 2,3, 116 л. с., механика, полный, 22 сек до 100 км/ч, 12,5/9,5 л на 100 км
• 2.2, 113 л.с.

УАЗ Патриот отзывы владельцев

С двигателем 2.7 128 л.с. с.

• Максим, Ставропольский край. Мой Патриот в базовой комплектации, без всяких там блокировок и дифференциалов. Машина имеет прочную рамную конструкцию, оснащенную защитным стальным листом под днищем, благодаря чему она надежно защищена от различных неровностей. Двигатель 2.7 потребляет в среднем 13-15 литров бензина на 100 км.
• Владимир, Николаев. У меня самая топовая комплектация Патриот в кузове 2012 года. Тогда машина выглядела мужественнее, брутальнее и агрессивнее. Конечно, бывают поломки, куда же без них. Но машина меня устраивает, нужно только вовремя заехать в сервис. Расход 15 литров бензина/100 км.
• Толик, г. Екатеринославль. Если нужен полноценный внедорожник, советую брать. Я сделал именно это. Машину использую редко по трассе и в городе, в основном по бездорожью. Там Патрик показывает себя во всей красе. Расход 15-17 литров.
• Антон, г. Тольятти. Универсальная машина радует своими безграничными возможностями. Но на Патриоте быстро не поедешь. Этот автомобиль приспособлен чисто для бездорожья, ну как можно полчаса коротать по городу на скорости не более 60 км/ч. Расход 14-16 литров/100 км.
• Инна, г. Ярославль. Машина мне понравилась, с ней я чувствую себя защищенным. О поломках слышал, и за 50 тыс. км ни разу с ними не сталкивался. Никогда не пропускаю СТО, расход 15 литров.
• Игорь, Краснодарский край. Машина мне не понравилась, часто ломается и не умеет тормозить. Сейчас пробег 50 тыс км, собираюсь менять на поддержанный Ленд Круиз. Сейчас Патрик пылится в гараже, расход у него от 12 до 15 литров.
• Александр, г. Москва. Как довольный покупатель, забрал свой заказ в феврале 2017 года. Выбрал версию с черным кузовом, двигателем 2,7 литра и МКПП. Есть подушки безопасности водителя и пассажира, кондиционер, сенсорный экран, мощная стереосистема. , люк и другие опции. Тачкой я доволен, эдакий Land Cruiser бюджетного класса. Расход топлива 15 литров бензина А95.
• Федор, Нижегородская область. Автомобилем доволен, замечательный автомобиль на все случаи жизни. С ним вы сможете мчаться, куда глаза глядят. Оснащен 2,7-литровым двигателем и работает с коробкой передач. Кстати, механика полностью раскрывает потенциал двигателя, и, наверное, для этого у Патрика до сих пор нет «автомата». Расход бензина по городу 14 литров на 100 км.
• Олег, Петр. Машина стоит своих денег, тем более за такие деньги. Кушает в среднем 15 литров на сотню. Динамика приличная, но не более того. В Патрике гораздо важнее комфорт и возможность преодолевать овраги.
• Светлана, г. Архангельск. Патриот мне подарил муж, думала не осилю эту мужественную машину. Даже двери этого колосса нужно открывать силой. Тугой педальный узел, тугой руль тоже. Но поначалу мне все так казалось, но через две недели я привыкла, и теперь езжу, не жалуюсь. Машина надежная, я даже не ожидал. Автомобиль с двигателем 2,7 и МКПП потребляет в среднем 14-15 литров.
• Сергей, г. Красноярск. Купил себе Патриот и сделал осознанный выбор. Машина в эксплуатации 70 тыс км, полет нормальный, ремонтирую в сервисе. Добрые люди, дали хороший набор инструментов, так что отдыхать не приходится даже в выходные.
• Хельга, г. Новосибирск. Я доволен машиной, Патрик доставляет мне удовольствие от вождения, особенно после долгого рабочего дня. Машина мне понравилась, особенно на бездорожье. Автомобиль потребляет около 15 литров на 100 км.
• Алексей, Воркута. Прелестная машина для суровых российских условий. Преимущество ее в том, что она хоть и ломается, но все же намного дешевле в эксплуатации, чем иномарки типа Toyota. Ленд крузер… Все благодаря дешевым запчастям. Кроме того, любую деталь можно найти на разборке. И не беда, что еще польется, потом снова поменяю. Вот как мы живем. У меня Патрик с двигателем 2,7 бензин, средний расход бензина 15 литров на 100 км.
• Олег, г. Новосибирск. Машина мне понравилась, очень комфортный внедорожник. На трассе ведет себя достойно, если не превышать скорость. Ехать комфортно можно на 100 км/ч, не больше. Машина настраивает на спокойную езду, да и в целом больше нравится моим пассажирам — жене и детям. 128 сил машине хватает, тем более, что быстро она еще не едет. Расход бензина на сотню — 14-15 литров.
• Василий, Свердловск. Достоинства автомобиля — высокая проходимость, много места в салоне, гигантский багажник, есть полноразмерная запаска, большие колеса и полный привод. Недостатков много, но за такие деньги можно и промолчать. В городе машина потребляет 15 литров бензина, иногда и больше. Поставил ГБО и не жалуюсь. Теперь у меня есть экологически чистый внедорожник, способный преодолевать овраги.
• Даниил, г. Пермь. Очень резвый внедорожник, в городе на нем можно быстро ездить, ну хоть держаться в городском потоке. Комфортная скорость – не более 100 км/ч, и тут Патрик начинает рыскать по шоссе. 130-сильный двигатель потребляет 14 литров.
• Светлана, г. Таганрог. Машина меня впечатлила, я даже не ожидал, что она будет настолько надежной. Мощная рамная конструкция, можно ездить по самым разным дорогам, ничего не отвалится. Расход 14 литров с мотором 2.7.
• Тарас, Ростов. Внедорожник 2016 года, куплен под Новый год… У меня самая топовая комплектация Limited, со всеми опциями. Вполне современный автомобиль с предсказуемой управляемостью. Расходует в среднем 13 — 15 литров/100 км.
• Дмитрий, г. Тверь. УАЗ Патриот очень надежная машина, и пусть говорят что хотят. А 128 сил думаю вполне достаточно, тем более, что моя машина эксплуатируется в основном на бездорожье. В таких условиях Патрик раскрывает все свои плюсы и ни одного минуса. Расход 14 литров.
• Борис, г. Тамбов. Машина мне понравилась, но это мое личное мнение. Патриот не для всех, даже если вы хотите его. Мол, он весь такой большой и самый дешевый, настоящий проходимец. Это, конечно, хорошо, но этими преимуществами нужно правильно пользоваться, чтобы Патрик не рухнул окончательно. Двигатель стоит 2,7 литра, по расходу стараюсь укладываться в 15 литров.

С двигателем 2,7 135 л.с. с.

• Ярослав, г. Одесса. Патриот заказал в Ростове, забрал и поехал домой. Просто беги в машине как надо. Машина новая, 2017 года, сейчас прохожу обкатку. Понравился бодрый 135-сильный двигатель, хорошо работает механическая коробка передач. Средний расход 13 литров.
• Митяй, Днепропетровск. Купил машину в конце 2016 года, как раз перед новым годом. Пока я доволен, пробег на одометре 38 тысяч. Езжу и не жалуюсь, в городе всех пропускают и уважают. Укладываюсь в 14 литров/100 км.
• Игорь, г. Донецк. Я очень хотел эту машину, и по этому я поехал за ним в Ростов. Машина стоит, можно брать. Пока только плюсы, ни одной поломки. В этом году у нас была снежная зима, и Патрик ни разу не утонул. Отличная машина, расход 15 литров.
• Екатерина, г. Белгород. Я купил себе Патриот, чтобы никогда не застревать на плохих дорогах, в снегу или на льду. После 50 тысяч пробега ничего не сломалось, машина кушает 13 л/100 км.
• Александр, г. Москва. Купил обновленный УАЗ Патриот 2017 года, с модернизированным двигателем 2,7 литра. Теперь он выдает 135 лошадиных сил, вместо прежних 128. Улучшения в динамике не чувствуется, но расход топлива не изменился – машина по-прежнему прожорлива, потребляя в среднем 15 литров на сотню. Разгон до сотни занимает 17-18 секунд, но за эти деньги можно многое простить. Но насколько я понимаю, это самая дорогая машина в истории России.
• Дмитрий, г. Тамбов. Автомобилем доволен, взял обновленную модель 2017 года. Понравился дизайн передней панели в салоне. Пластик довольно жесткий, как дешевый пластик. Но выглядит достойно и современно, к тому же по центру установлен большой сенсорный дисплей с множеством функций. 135-сильный агрегат потребляет 15 литров/100 км. Но я поставил ГБО и не жалуюсь. Сейчас пробег 38 тыс км, полет нормальный, поломок нет.
• Константин, г. Свердловск. Надежный и комфортный внедорожник, 49на одометре сейчас тысяч км. Часто езжу по трассе, бываю во многих городах России — делаю курьерскую доставку по стране. Машина понравилась, за такие деньги думаю лучше не найти. Расход бензина максимум 14-15 литров.
• Ольга, г. Житомир. Отличная машина, стоит потраченных денег. Взял топовую версию за миллион с лишним. Пока Патриот кружит по нашим дорогам, он в своей стихии. Кушает не более 15 литров на сотню, на мой взгляд это норма для машины такого уровня.
• Владимир, Пенза. Сначала думал взять поддержанный Патрик, но в итоге посоветовали взять новый, дабы узнать все плюсы этой отечественной машины. 135-сильный двигатель потребляет 12-15 литров. Пока что обкатываю, проблем нет.
• Василий, г. Петрозаводск. Автомобиль 2017 года выпуска, с мотором 135 сил. Автомобиль, как правило, надежен, и его не замечают и уважают все. Вот что означает слово Патриот! Расход 15-16 литров.

С двигателем 2.3 116 л.с. с.

• Руслан, г. Санкт-Петербург. Хорошая машина, пожалуй лучшая среди конкурентов. Соперники у него в основном китайцы, я имею в виду стоимость. УАЗ Патриот кажется более привычным и предсказуемым, что ли. Запчастей на этот автомобиль много, причем оригинальные запчасти относительно недорогие. Эксплуатация Патриота преподносит немало сюрпризов, но в любом случае машина намного дешевле в обслуживании, чем более надежные иномарки (китайцы не в счет). Мой Патриот оснащен полным приводом и двигателем объемом 2,3 литра, мощностью 116 лошадей. Мотору звезд с неба не хватает, а вот динамики для города хватает. Расход топлива 12-14 литров на 100 км.
• Дмитрий, г. Екатеринославль. Автомобилем доволен, замечательный автомобиль на каждый день в городе. Дело в том, что мой брутальный вездеход уважают и пропускают по бездорожью, поэтому габариты моей машины в каком-то смысле преимущество. Сам Патриот не такой уж и большой — в длину он всего 4,6 метра, а вот в ширину гигант около 2000 мм. Машина меня устраивает, с двигателем 2,3 литра расход по городу 13 литров на сотню.
• Олег, г. Николаев. Машина понравилась, пробег сейчас 88 тыс км, полет нормальный. Обслуживаю пока в сервисе, по гарантии. Расход топлива 13 литров. Очень надежная и удобная тачка.
• Екатерина, г. Киев. Машина досталась от мужа, но я попросила ее сама. Я очень хотел внедорожник. Собирал долго, и тут подвернулся Патриот. Муж просто не возражал. Автомобиль потребляет 13 литров на сотню. В городе Патрик эффектно смотрится на фоне крохотных малолитражок.
• Игорь, Нижегородская область. УАЗ Патриот — настоящий внедорожник, машину использую по бездорожью по полной, и потраченных денег не жалею. Если что-то сломается, помнется или треснет, заменить деталь не составит проблем – стоит она относительно недорого. Тем более эти пластиковые бампера — самое уязвимое место Патриота на бездорожье. Автомобиль потребляет 13-14 литров/100 км.
• Александр, Пенза. Купил Патриота на вторичке, с пробегом 68 тыс.км. Автомобиль в хорошем состоянии, есть небольшие недочеты по подвеске и коробке передач. Я думал, что его можно отремонтировать за копейки. По крайней мере по сравнению с моим бывшим Ленд Крузером. Крузак старый, но очень дорогой. Патриот оснащен 2,3-литровым двигателем и потребляет в среднем 13 литров на сотню.

С двигателем 2.2 113 л.с. с.

• Максим, Питер. Автомобиль на все случаи жизни. Хорошо, что взял дизельную версию. Он экономичнее и больше подходит для полноценного внедорожника, такого как УАЗ Патриот. Мягкая подвеска с большими ходами, надежная конструкция рамы, внятная управляемость. В целом машина более-менее подходит для города, но из-за большой ширины кузова неудобно парковаться. 113 лошадок хватает, чтобы стартовать со светофора, да и в городском потоке у Патрика все хорошо. Расход топлива 12 литров на сотню.
• Ринат, Чечня. У нас в Чечне очень любят такие машины — большие и с патриотическими названиями. Патриот — боевая машина для умелых парней. Дизельный двигатель – тяговитый и мощный, потребляет в среднем 12-13 л. Машина до сих пор в порядке, у меня есть свой гараж, ремонтирую сам.
• Андрей, г. Липецк. Такой автомобиль больше подходит для сельской местности и бездорожья. В городских условиях тесновато, к тому же машина не очень современная и расходует много топлива, несмотря на дизель. Средний расход 12 литров, и это минимум.
• Владислав, Уфа. Автомобиль покупался для эксплуатации в условиях бездорожья, для доставки грузов по труднопроходимой местности. При правильном выборе Патрик идеально подходит для такой работы. Тем более он дизельный, с хорошим запасом крутящего момента. Тяги на низах хватает, к тому же трогаться можно на второй и даже на третьей передаче. У меня топовая комплектация, со всеми опциями. Есть крыша с панорамным видом, но я ей редко пользуюсь. Расход топлива 13 литров смешанный.
• Олег, Нижний Новгород. Машина вызывает восторг, особенно при езде по бездорожью. Кажется, что ей не страшны никакие преграды. При этом машина достаточно комфортная, и для 113 дизельных сил имеет неплохую динамику. В городе потребляет 12-13 литров на сотню. На бездорожье получается не более 16 литров на сотню.
• Виталий, Санкт-Петербург. Комфортный автомобиль, идеальный на каждый день. По динамике машина не уступает легковушкам — проверял на себе. Все дело в мощном дизеле, который при своих 113 силах вытягивает не мощностью, а хорошим запасом тяги. И благодаря этому он едет как легковой автомобиль. Средний расход всего 12 литров в городском цикле.

УАЗ Патриот не заводится. Что делать, если УАЗ Патриот не заводится? Европатриот 4 не заводится

На автомобиль УАЗ Патриот, выпускаемый Ульяновским автомобильным заводом с 2005 года, может быть установлено два типа двигателей. Для комплектаций Classic и Comfort, бензиновых инжекторных двигателей марки ЗМЗ-409. 10 (УАЗ-3163), а также для комплектаций Limited и Welcome вместо бензинового двигателя можно заказать установку дизельных двигателей ЗМЗ-51432 или IVEKO. F 1A (УАЗ-31631 или более современный УАЗ-31638). Поэтому поиск неисправностей для инжекторных и дизельных двигателей, связанных с проблемой запуска двигателя, будет немного отличаться друг от друга, так как дизельные двигатели не имеют системы зажигания.

Общая проблема запуска всех двигателей, которыми комплектуется УАЗ Патриот — система запуска двигателя . Самой элементарной неисправностью в этой системе будет разряд аккумуляторной батареи. Причины разряда могут быть разные: длительное время автономной работы; частые короткие поездки, особенно в зимнее время; забыл выключить свет водителем и т. д. Иногда стартер отказывается работать из-за сильного окисления клемм аккумулятора, даже если он полностью заряжен.

Стартер также не включится, если контактные соединения в разъемах электрической цепи системы запуска нарушены в результате коррозии. Да и сам стартер не вечен, так как в результате его работы могут изнашиваться или зависать щетки коллектора, может выйти из строя тяговое реле. Да и механические неисправности ему присущи, которые связаны с пробуксовкой бендикса (обгонной муфты) или износом зубьев венца маховика.

Без нормального давления топлива в системе питания запуск невозможен, как ЗМЗ-409.10 инжекторный двигатель и дизель ЗМЗ-51432. А вот для того, чтобы проверить давление в топливной рампе, нужен прибор под названием манометр. И прежде чем его где-то искать, нужно проверить загрязненность воздушного фильтра, так как от его чистоты тоже зависит запуск двигателя. Падение давления в системе питания двигателя ЗМЗ-409.10 возможно из-за: неисправности регулятора давления; забитый топливный фильтр; выход из строя электробензонасоса, звук которого водитель должен слышать в момент включения зажигания в течение 3-4 секунд.

Двигатель автомобиля УАЗ Патриот не заводится из-за неполадок, возникающих в системе зажигания . Чтобы их найти, водители сначала проверяют наличие искры на свечах зажигания. Если у водителя есть запасной комплект свечей, то даже не обязательно выкручивать одну из свечей в ГБЦ. Просто подключаем запасную свечу зажигания к любому наконечнику высоковольтного провода и прижимаем ее к массе двигателя, после чего крутим коленвал стартером. Если искры нет, то придется проверить исправность катушки зажигания, от которой на этот наконечник высоковольтного провода подается напряжение.

Проблемы с автомобилем, когда двигатель отказывается заводиться при повороте ключа в замке зажигания, известны практически каждому водителю. В первую очередь такая ситуация вызывает панику у автовладельцев, но это, к сожалению, не решает проблемы. Для такого автомобиля, как УАЗ Патриот, также характерны проблемы с запуском двигателя после определенного пробега. Причины этого самые разнообразные, но если знать основные, то решить проблему можно за считанные минуты. Рассмотрим основные проблемы, почему не заводится внедорожник и как устранить проблемы с запуском двигателя.

Самая первая и самая частая причина, по которой внедорожник УАЗ Патриот не хочет заводиться, это аккумулятор. В первую очередь, основная причина в том, что аккумулятор разряжен и поэтому стартер не получает необходимой мощности для запуска мотора. Причины разрядки аккумулятора:

• срок службы аккумулятора истек;
• владелец забыл выключить магнитолу, подсветку или фары на определенный период времени;
• проблемы с контактами.

Когда владелец несколько лет не обращает внимания на аккумулятор, причина может крыться именно в окислении клемм аккумулятора. Если есть окисление хотя бы на одном из выводов, то ток может не подаваться на стартер. Для устранения проблемы нужно зачистить клеммы аккумулятора и смазать их смазкой. Узнать, что проблема запуска мотора скрыта именно в неработоспособности аккумулятора, можно по основным признакам:

• при включении зажигания отсутствуют признаки жизни электрической части автомобиля;
• при попытке запуска мотора слышны только щелчки бандикса;
• Мотор пытается запуститься, но аккумулятор быстро разряжается.

Второй причиной проблем с запуском двигателя является бак, а точнее его пустота. Особенно часто такая ситуация встречается на внедорожнике УАЗ Патриот и других автомобилях, когда возникают проблемы с указателями уровня топлива.

Если внедорожник УАЗ Патриот был остановлен на уклоне, то топливо внизу может не попасть в трубку бензонасоса, поэтому запуск двигателя невозможен. При попытке завести внедорожник стартер пытается запустить коленчатый вал, но все попытки безуспешны, а аккумулятор только разряжается. Проблема решается заправкой бака или заездом на ровную поверхность, а затем позволяя бензонасосу закачивать топливо в систему.

Это самые основные и легко решаемые проблемы, но если причина не в этом, то самое время узнать о сложных ситуациях.

Серьезные проблемы с запуском

Серьезной причиной того, почему УАЗ Патриот не заводится, может быть стартер. Стартер представляет собой сложный механизм, поэтому, если одна из деталей выйдет из строя, то вам придется ремонтировать или заменять это устройство. Основные проблемы могут быть вызваны следующими неисправностями:

• износились графитовые щетки якоря;
• копеек изношены;
• перегорела проводка.

Но такие проблемы не возникают самопроизвольно, а только после плохо работающего стартера.

Не менее часто причиной является выход из строя бандикса, в результате чего ломается шестерня, вращающая коленчатый вал. Стартер можно отремонтировать при незначительных поломках, поэтому важно следить за его функционированием.

Система зажигания – еще одна проблема, из-за которой может не запускаться двигатель Патриота. Причины этого самые разнообразные: от устаревания свечей зажигания до пропадания контакта. Чтобы выяснить причину неисправности системы зажигания, необходимо проверить наличие искры на проводах. При проблемах с системой зажигания рекомендуется обратиться в специализированный центр или попытаться определить причину в домашних условиях.

В такой ситуации необходимо проверить все элементы системы зажигания на внедорожнике УАЗ Патриот:

• свеча зажигания; катушка
• ;
• реле зажигания;
• замок зажигания;
• переключатель.

Определить исправность переключателя и датчика в корпусе трамблера без компьютерной диагностики достаточно сложно, а вот проверить, действительно ли подается напряжение на катушку. Если на катушку подается питание, а искры нет, то проблема в самой катушке.

Проблемы с подачей топлива могут быть вызваны неисправностью: насоса, топливопроводов, фильтра, дроссельного элемента и т.д. Для устранения поломки в первую очередь замените топливный фильтр и проверьте работу насоса. Чаще всего засоряется фильтрующий элемент.

УАЗ Патриот оснащен электронным блоком управления, поэтому проблемы с подачей топлива и системой зажигания часто выявляются автоматически и отображаются в виде буквенной информации с надписью «Check Engine». Этот блок выполняет множество важных функций, поэтому , при его выходе из строя внедорожник УАЗ Патриот завести невозможно.В этом случае необходимо заменить блок управления и тем самым устранить серьезную поломку.Это можно сделать на специализированных СТО, где есть квалифицированный мастер.

Дополнительные причины

УАЗ Патриот выпускается как с бензиновыми двигателями марки ЗМЗ-409, так и с дизельными двигателями Iveco и ЗМЗ-51432. Распространенной причиной, по которой дизельный двигатель не запускается в холодную погоду, является физическое явление. Известно, что в сильные морозы трудно запустить бензиновый двигатель, а дизельный еще сложнее. Бывают также случаи, когда в сильные морозы солярка покрывается льдом и поэтому запустить двигатель, пока не исчезнет лед, совсем не реально.

У наших отечественных топливораспределителей есть одна особенность — добавлять в топливо вместо присадок воду. Вода не ощущается водителем, но двигатель хорошо ее чувствует во время работы. Но в морозы вода в топливе может покрыться льдом, поэтому не стоит исключать и такую ​​причину, когда зимой внедорожник не хочет заводиться.

Неисправность проводки. Повреждение проводки как в системе управления двигателем, так и в главной электрической цепи может привести к повреждению всего автомобиля, в результате чего последний не заведется. Каждый Патриот собирается на Ульяновском автозаводе, поэтому не стоит пренебрегать проверкой системы питания, особенно когда на это есть веские причины. В частых случаях возникают проблемы, когда электрическая цепь функционирует, но двигатель не запускается. Дело в том, что питание системы двигателя осуществляется отдельно от аккумулятора, для которого есть отдельный провод. Часто после ремонта или при повреждении этот провод отключается от источника. В этом случае будет работать хоть бензонасос и хоть стартер, но двигатель не запустится, так как электроника не запитана. Это распространенная проблема, поэтому всегда проверяйте наличие такой маленькой, но очень важной детали.

Практически каждый водитель знает, почему поворот ключа в замке зажигания никак не заводит двигатель. У многих, особенно у неопытных водителей, такая ситуация вызывает панику, но это не решает проблемы, требует концентрации и благоразумия именно в такие моменты. Популярный в нашей стране УАЗ Патриот имеет двигатель 409, который также оказывается в ситуации, когда невозможно завести машину. Часто это происходит после определенного пробега автомобиля. Итак, у вас не заводится двигатель, причины могут быть самые разные, но если знать основные причины, то проблема в большинстве случаев решается очень быстро. Предлагаем вам подробно рассмотреть основные проблемы, из-за которых внедорожник отказывается заводиться, а также, как самостоятельно устранить проблему запуска двигателя.

409 двигатель не заводится распространенные причины

По мнению многих владельцев УАЗ Патриот, когда не заводится силовой агрегат, причины хоть и разные, но чаще всего в аккумуляторе. Изначально следует проверить, не разряжен ли аккумулятор, потому что поэтому стартер не получает должной мощности, которой недостаточно для запуска двигателя. Аккумулятор может разрядиться в следующих случаях:

• Были проблемы с контактами.
• Выходя из машины, владелец мог забыть выключить фары, подсветку или магнитолу.
• Подошел к концу срок службы батареи.

Бывает так, что автовладельцы, в том числе и УАЗ Патриот, уже несколько лет вообще не обращают внимания на аккумулятор. А когда 409 двигатель не заводится, начинают искать причину, и в этом случае могут окислиться клеммы. Для устранения такой проблемы нужно просто почистить клеммы и смазать их, для этого можно использовать смазку. Многие из вас зададут вполне закономерный вопрос: откуда вы знаете, что причина отсутствия запуска агрегата кроется именно в неисправности аккумуляторной батареи. На это есть определенные признаки:

• При попытке запустить двигатель аккумулятор быстро разряжается.
• При запуске двигателя слышны только щелчки.
• При попытке включить зажигание автомобиль полностью не проявляет признаков электромонтажных работ.

Еще одна распространенная причина, когда не заводится силовой агрегат УАЗ Патриот, кроется в баке, а точнее в его пустоте. Особенно часто такая ситуация возникает, когда на приборной панели некорректно отображается уровень топлива.

При стоянке внедорожника на уклоне, даже при наличии топлива в баке, оно может не течь из-за того, что оно просто не влезает в патрубок бензонасоса, и запустить двигатель при этом невозможно время. При попытке завести УАЗ Патриот стартер сам пытается запустить коленвал, но все эти попытки тщетны, а аккумулятор только садится. Эту проблему можно легко и просто решить самостоятельно: нужно выкатить машину до более гладкой поверхности, либо долить в бензобак топлива. После этих манипуляций бензонасос легко закачает топливо в систему.

Как мы уже говорили выше, перечисленные причины самые распространенные и их можно легко устранить своими руками, но есть одно но бывает, что агрегат не заводится, причины этому могут быть гораздо серьезнее . Предлагаем вам ознакомиться с такими причинами.

Серьезные проблемы с запуском на Патриоте

Если ваш УАЗ Патриот не заводится, и причины не в топливе и не в аккумуляторе, то причина явно серьезная, и она может крыться в стартере. Как многие знают, стартер – достаточно сложный механизм, поэтому, когда одна из частей такого механизма выходит из строя, это означает одно: либо капитальный ремонт, либо полную замену устройств. Проблемы вызываются такими неисправностями:

• Проводка полностью или частично сгорела.
• Пенни сильно изношены.
• Износились графитовые анкерные щетки.

Хочу добавить, что такие проблемы не спонтанны, только через определенное время стартер будет плохо работать.

Также достаточно распространенной причиной является выход из строя бандикса. При этом ломается шестерня, которая вращает коленчатый вал. Важно всегда следить за работоспособностью стартера, ведь даже незначительная поломка в нем приведет к серьезному ремонту.

409 двигатель на отечественном Патриоте не заводится, есть и другие причины, например на это может влиять система зажигания. В чем неисправность этой системы, и как ее выявить? Первым делом нужно проверить наличие искры на проводах. При наличии явных проблем рекомендуется обратиться к профессионалам своего дела и доверить им работу. Однако некоторые более опытные автовладельцы решают самостоятельно все проверить и установить причину.

Тогда вам обязательно следует проверить все без исключения элементы в системе зажигания на УАЗе:

• Коммутатор.
• Свечи.
• Замок зажигания.
• Реле.
• Катушка.

Самостоятельно определить исправность или ее отсутствие датчика или переключателя в самом корпусе трамблера крайне сложно, особенно если не пользоваться компьютерной диагностикой, но проверить, подается ли напряжение на катушку при все. Есть уверенность, что питание еще подается, но искры нет, значит проблема именно в катушке.

Проблемы с подачей топлива обусловлены, возможны неисправности: дроссельного элемента, насоса, фильтра, топливопроводов и тд. Для того, чтобы устранить поломку, сначала нужно заменить топливный фильтр, а затем проверить работоспособность насоса. Обычно фильтр забит.

Кроме всего прочего, наш УАЗ Патриот оснащен специальным электронным современным блоком управления, и часто внезапная проблема с подачей топлива или, вероятно, с системой зажигания определяется автоматически и проявляется на приборной панели горящей лампочкой Check Engine. Этот блок выполняет большое количество достаточно важных функций, и при его выходе из строя запустить двигатель просто невозможно. Тогда потребуется замена блока управления, и поломка таким образом будет устранена. Устранить поломку можно на СТО, при условии, что там есть квалифицированные мастера.

Другие причины и неисправности, когда двигатель не запускается 409

Неисправность электропроводки. При повреждении электропроводки в главной цепи всех автомобильных устройств или в системе управления силовой установкой это приводит к выходу из строя всего автомобиля, УАЗ Патриот просто не заведется. Все Патриоты собираются на УАЗе, и не стоит пренебрегать проверкой электросистемы, особенно когда на то есть причины: ярко выраженный отказ в работе того или иного агрегата. Часто бывает, что проблемы с запуском есть, но электрическая цепь работает вполне нормально. Вот в чем дело: питание системного блока питания происходит отдельно от аккумулятора, и для этого есть даже специальный отдельный провод. При его повреждении или после ремонта этот провод отключается от источника. Тогда ни стартер, ни бензонасос работать не будут, соответственно двигатель ни в коем случае не заведется. Эта проблема довольно распространена, поэтому всегда стоит проверить эту, пусть и крошечную, но крайне важную деталь.

Подведем итоги

Силовой агрегат не запускается по причинам, видимо, другим, еще одно, когда вышел из строя предохранитель топливного насоса, в этом случае двигатель не запустится. В такой ситуации надо пробовать, в чем может быть причина, а может дело в терминалах, а может потребуется компьютерная проверка. Также ни в коем случае нельзя недооценивать ситуацию, так как автомобиль – это большой механизм, в котором много достаточно уязвимых мест, особенно в тяжелых условиях эксплуатации.

Порядок и способы запуска инжекторного двигателя одинаковы при любой температуре наружного воздуха, но имеют некоторые отличия в зависимости от температурного состояния самого двигателя. Проблемы с запуском двигателя ЗМЗ-409 могут возникнуть при неисправности или перебоях в работе следующих его систем: системы запуска, системы зажигания или системы впрыска топлива.

Порядок запуска двигателя ЗМЗ-409 при температуре наружного воздуха минус 20 градусов и выше.

Подробно описано в руководстве по эксплуатации соответствующей модели автомобиля УАЗ. При запуске двигателя система управления самостоятельно установит необходимые для запуска параметры подачи топлива и зажигания, а после запуска автоматически установит повышенные обороты холостого хода и будет постепенно, по мере прогрева двигателя, снижать их до минимума. Не рекомендуется запускать двигатель, если он еще не заглушен или если горит лампа диагностики неисправности двигателя.

Порядок запуска двигателя ЗМЗ-409 при температуре наружного воздуха минус 20 градусов и ниже.

Если температура окружающего воздуха ниже минус 20 градусов, то запуск двигателя ЗМЗ-409 без предварительного прогрева масла в картере и охлаждающей жидкости не рекомендуется. В крайнем случае перед пуском необходимо хотя бы прогреть впускной ресивер двигателя теплым паром или водой. Время прокрутки стартера должно быть не более 10 секунд, а повторная прокрутка допускается не ранее, чем через одну минуту.

Кроме того, на двигателе ЗМЗ-409 экологического класса Евро-2 перед его запуском в мороз или при безуспешных двух-трех предварительных попытках запуска двигателя можно продуть цилиндры воздухом. Для этого выжмите педаль газа до упора и включите стартер на 2-3 секунды.

Электронный блок управления двигателем выполняет функцию «Продувка цилиндров двигателя». В этом режиме подача топлива отсутствует, а излишки бензина удаляются из цилиндров потоком свежего воздуха и осушаются. После продувки повторите попытку запуска, как обычно.

Если две-три попытки пуска оказались безуспешными, то в целях сохранения ресурса аккумулятора необходимо сразу приступить к анализу и поиску, а затем устранить проблему с запуском двигателя или общие сбои в работе его систем .

Проблемы с запуском двигателя ЗМЗ-409 из-за неисправности системы запуска, ненормальной работы стартера.

Неисправности в системе запуска двигателя ЗМЗ-409 обычно проявляются в нештатной работе стартера, при этом условно можно выделить следующие основные неисправности:

Стартер не включается.

В большинстве случаев причиной является нарушение в контактных соединениях, обрыв или короткое замыкание в цепях включения стартера, неисправность дополнительного реле стартера или неисправность тягового реле.

При включении стартера слышны повторяющиеся щелчки.

Скорее всего это неисправность удерживающей катушки тягового реле, аккумулятор сильно разряжен, либо ослабли контактные соединения в цепи стартера.

Стартер включается, но его якорь либо не вращается, либо вращается медленно.

В большинстве случаев причина кроется в разряженном аккумуляторе, нарушении контактных соединений цепей, обгорании контактов тягового реле, загрязнении коллектора или износе щеток, межвитковом или коротком замыкании в обмотках стартера.

Стартер включен, якорь вращается, но маховик двигателя неподвижен.

Причина — ослабление крепления стартера к картеру сцепления, повреждение зубьев маховика или ведущей шестерни, пробуксовка муфты свободного хода привода, поломка рычага, приводного кольца или буферной пружины привода стартера .

Стартер не выключается после запуска двигателя.

Причина — неисправность муфты свободного хода стартера или подгорание контактов тягового реле. В случае такой неисправности двигатель необходимо немедленно остановить.

Проблемы с запуском двигателя ЗМЗ-409 из-за неисправности системы зажигания.

В большинстве случаев бортовая система сразу обнаруживает неисправности в системе зажигания и выдает их в виде соответствующих кодов ошибок. Если никакие коды не фиксируются, то после проверки при выключенном зажигании прочности крепления отдельных катушек зажигания и контактов жгута проводов или целостности и подгонки высоковольтных проводов в двухконтактном зажигании необходимо проверить для искры на свечах зажигания.

В случае индивидуальной катушки зажигания перед проверкой наличия искры стоит осмотреть поверхность ее наконечника на предмет пробоя изолятора. При внимательном рассмотрении места пробоя виды хорошие и выделяются в виде характерных черных точек или черточек. При обнаружении поломки катушку необходимо заменить на новую.

Проверить наличие искры на свечах зажигания.

Если неисправностей в системе зажигания двигателя не обнаружено, то, скорее всего, проблемы с запуском ЗМЗ-409двигателя связаны с неисправностями в системе подачи топлива или системе управления подачей топлива, либо с некорректной работой одной или нескольких систем управления, например, датчика положения коленчатого вала.

Проблемы с запуском двигателя ЗМЗ-409 из-за неисправностей в системе впрыска топлива.

Подавляющее большинство неисправностей системы впрыска топлива, напрямую влияющих на возможность запуска двигателя ЗМЗ-409 в любом его тепловом режиме и при любой температуре окружающего воздуха, вызвано выходом из строя датчика положения или датчика воздуха.

Кроме того, проблемы с запуском двигателя ЗМЗ-409 при отрицательных температурах окружающего воздуха могут возникать из-за неисправности или некорректной работы датчика охлаждающей жидкости и датчика температуры воздуха, поступающего в цилиндры, на тех двигателях, для которых он установлен отдельно в получатель.

После включения зажигания бортовая система самодиагностики электронного блока управления двигателем обычно сообщает о неисправностях или проблемах в работе всех этих датчиков, выдавая соответствующие ошибки.

Прогретый двигатель ЗМЗ-409 запускается и глохнет.

Причинами такого поведения двигателя могут быть повышенное или пониженное давление топлива. Повышение давления топлива может быть вызвано:

— засорением трубопроводов, шлангов и элементов сливного контура
— неисправностью или негерметичностью топливных форсунок

Понижение давления топлива может быть следствием:

— негерметичностью или засорением трубопроводов и фильтров
— неисправности, закоксовывание или засорение топлива
— недостаточная производительность электробензонасоса или его неисправность
— неисправность регулятора давления топлива

Двигатель ЗМЗ-409 запускается только при нажатии на педаль газа.

Если двигатель ЗМЗ-409 запускается только при частичном нажатии на педаль газа, а система электронного блока управления не фиксирует никаких кодов неисправностей, то, скорее всего, причина в загрязнении перепускного канала холостого хода или его неисправности.

УАЗ Хантер — обзор и характеристики. Технические характеристики УАЗ Хантер: преимущества и особенности Технические характеристики обновленного УАЗ Хантер

Предстоящая публикация предназначена для владельцев отечественных внедорожников. Особенности силовых агрегатов, которыми оснащается автомобиль УАЗ Хантер, подробно рассмотрены в следующей статье. Также изложены наиболее распространенные приемы тюнинга, используемые предприимчивыми владельцами для улучшения своего железного коня.

Какими силовыми установками оснащают УАЗ Хантер. Объем двигателя и другие характеристики

Пожалуй, стоит начать с того, что для российского внедорожника адаптировано несколько вариантов двигателя. Бензиновые и дизельные агрегаты отличаются по производительности, среди которых мощность и расход топлива занимают далеко не последнее место.

Общая характеристика двигателей УАЗ

Известно, что объем силового агрегата отражается, в первую очередь, на мощности автомобиля. Кроме того, от него напрямую зависит размер транспортного средства. Оснащать крупногабаритную машину мотором малой мощности неразумно, так как его отдачи недостаточно для управления большой массой. Также нецелесообразно оснащать легкий автомобиль двигателем повышенной мощности.

Силовые агрегаты, управляющие УАЗ Хантер, производятся отечественными производителями: Ульяновский и Заволжский моторные заводы. Кроме того, еще одним поставщиком двигателей для «Хантера» является Польша, выпускающая модель «Андория».

Базовой силовой установкой автомобилей УАЗ является двигатель УМЗ 421.10. Отличительные черты этого бензинового агрегата – объем 2,9 литра, газоотводная система и карбюраторный механизм. Его приспособленность к переменчивой отечественной погоде выражается в возможности эксплуатации при температуре от -50 до +50 0 С. Его модификацией является двигатель 4218.10.

Несомненным достижением автомобилестроения является использование в УМЗ 4218.10 ненастроенной выхлопной системы. Такое нововведение позволяет устанавливать такой двигатель даже на автомобили с кузовом типа универсал.

Особенности бензинового силового агрегата УАЗ Хантер

Хантер впервые сошел с конвейера в 2003 году, став достойной заменой УАЗ 469. Автомобиль отлично адаптирован под различные типы двигателей, как бензиновых, так и дизельных.

ЗМЗ 409.10, объемом 2,7 л, считается базовым агрегатом для УАЗ Хантер. Каждый из четырех цилиндров двигателя оснащен четырьмя клапанами. Впрыск топлива осуществляется распределенной системой. Мотор способен добиться отдачи, равной усилиям 128 лошадей.

Для преодоления 100 км силовому агрегату требуется до 13 литров топлива. Привлекательной для экономных отечественных автомобилистов является возможность использования недорогого бензина АИ-92.

Чугунные гильзы цилиндров размещены в алюминиевом блоке. На его головке, изготовленной из такого же легкого материала, расположены два распредвала, дополненные гидрокомпенсаторами.

Особого внимания заслуживает достаточно сложный привод ГРМ. Две цепи, соединенные через промежуточный вал, снабжены двумя соответствующими гидронатяжителями со звездочками. К сожалению, такое устройство не входит в число достоинств двигателя. Ненадежность деталей вызывает проявление следующих неприятных симптомов:

• повышенный шум при работе силовой установки из-за слабого натяжения цепи или выхода из строя гидронатяжителя;
• частая неисправность гидрокомпенсаторов приводит к раздражающим стукам в системе клапанов.

Отдельно следует отметить повышенный расход топлива двигателем в городских условиях, о чем предусмотрительный производитель предпочел умолчать в технических характеристиках. Однако опытные водители называют цифру до 20 литров. Поэтому автомобилисты, желающие сэкономить на топливе, оснащают УАЗ Хантер дизельным агрегатом.

Дизель для Hunter

Как было отмечено выше, УАЗ Hunter может быть оснащен любым типом двигателя, работающим на различных видах топлива. Основным производителем дизельных агрегатов для отечественного внедорожника является Заволжский моторный завод.

Базовая установка на Охотник ЗМЗ-51432.10 УСБ. Его четыре цилиндра, расположенные в один ряд, соответствуют 16 клапанам. Мотор оснащен двумя распределительными валами.

Система газораспределения представлена ​​цепным приводом, дополненным гидронатяжителями. Клапанный механизм усовершенствован специальными гидрокомпенсаторами.

Блок цилиндров из алюминия, с головкой из того же материала, отличается наличием турбокомпрессора. Подачей топлива управляет электронная система BOSCH. Для впрыска топлива используется максимальное давление 1450 бар. Приводит в движение ТНВД, водяной насос и генератор специальный поликлиновой ремень, натяжение которого контролируется автоматической системой.

Для российского внедорожника УАЗ Хантер используется дизельный двигатель рабочим объемом 2235 см 3 , который по мощности может сравниться со 113 лошадьми. Привлекательным является очень умеренный расход топлива. При движении по шоссе смешанного цикла двигатель расходует 10,6 литров топлива.

В 1972 году с конвейера Ульяновского автомобильного завода сошел легендарный «Козлик» — внедорожник с индексом УАЗ-469. Изначально он позиционировался как машина военного назначения, но позже вышла и гражданская версия. Популярность этой модели была обусловлена ​​лишь одним из ее положительных качеств, но самое серьезное – высокая проходимость.

О том, что модель получилась по-своему удачной, свидетельствует тот факт, что ее последующее поколение УАЗ-3151 не имело существенных конструктивных доработок. Этот автомобиль остался таким же грубым, без намека на комфорт. Но его феноменальная проходимость скрашивала все невзгоды.

Вторым поколением, а теперь и последним, стала модель под названием УАЗ «Хантер», выпущенная в 2003 году. И хотя привычный цифровой индекс версии заменили на английское слово, это все тот же «Козлик», хоть и несколько отработано для нынешних реалий.

Отметим, что у этой серии внедорожников больше не будет продолжения, и именно Hunter является финальной моделью. Далее рассмотрим, что собой представляет последнее поколение легендарного внедорожника.

Типы кузовов, габаритные параметры

Начнем с кузова и габаритов этого автомобиля. Как и у предыдущей модели, для этого внедорожника были доступны два варианта кузова. Основным из них был 5-дверный универсал с жестким металлическим верхом. Также «Охотник» доступен в кузове универсал-фаэтон, с брезентовым съемным верхом, натянутым на демонтированные дуги.

Судя в целом нововведений в Хантере нет, кроме названия и некоторых второстепенных элементов. А так как в конструктивную часть изменений не вносилось, то и габариты внедорожника остались почти такими же, как у модели 3151.

Длина «Охотника» 4,1 м, ширина (с разложенными зеркалами) — 2,01 м, высота — 2,025 м. Главным преимуществом этого внедорожника является дорожный просвет, который составляет 210 мм.

Внешний вид

Пройдемся по внешнему виду автомобиля, который почти не изменился со времен 469. Все те же кубические рубленые формы и полный минимализм. Но это одно из достоинств автомобиля. Он по-прежнему предназначен для передвижения там, где другим внедорожникам не добраться. И лишние элементы на корпусе для этого ни к чему.

Внешний вид автомобиля давно знаком. Все те же две горизонтальные широкие полосы, решетчатые и закругленные по краям, выполняющие роль решетки радиатора, круглые выступающие фары, ниже которых находятся противотуманные фары. Интересно, что поворотников спереди нет вообще, они сбоку возле лобового стекла. Бампер тоже остался без изменений — обычная штампованная балка с зацепами сверху. И самое главное, никакого пластика.

Часть корпуса, отведенная под салон, по форме полностью напоминает застекленный ящик. Из примечательного в боковой части автомобиля можно отметить лишь выступающую выштамповку кузова, формирующую колесные арки. Шторки дверей никто не прятал, они остались снаружи кузова. Но тут уже финишный пластик, который используется на дверных ручках и в качестве корпуса боковых зеркал.

Задняя часть автомобиля вертикальная. 5-я дверь распашная, состоит из двух частей и на нижней из них закреплено запасное колесо. Задняя светотехника очень проста и состоит из двух вертикальных фар, совмещающих в себе стоп-сигналы и поворотники.

В целом внешний вид автомобиля очень простой и без особых изысков. Но такой минимализм зачастую только в плюс, особенно для любителей всевозможных строев.

Видео: Тест-драйв УАЗ Хантер. Антон Автоман.

Интерьер

Интерьер «Охотника» под стать внешнему виду – спартанский и без намека на комфорт. Но дизайнеры хоть немного переделали сиденья, увеличив их удобство, а также оснастив задний ряд подголовниками. Кстати, отдельно.

В отличие от предыдущих моделей передняя панель Hunter отделана пластиком. Главное место на ней, причем центральное, отведено приборной панели. Все информационные датчики на ней круглые, аналоговые, расположены в ряд, что и определяет такие габариты приборки. Под датчиками расположен блок функциональных клавиш.

Центральная консоль отсутствует как таковая. Вместо него имеется проем с видимой электропроводкой и воздуховодами системы отопления.

Хотя Хантер появился в 2003 году, стеклоподъемники в двери поставить не удосужились. Вместо него стоит отдельное стекло, и если водитель хочет проветрить салон, то ему нужно отодвинуть одну из половинок стекла в сторону.

Трансмиссия этого автомобиля управляется двумя рычагами, отходящими от центрального тоннеля. Один из них управляется коробкой передач, а второй является раздаточной коробкой. Вот и все внутреннее оборудование.

Видео: УАЗ Хантер глазами НОРМАЛЬНОГО водителя… как можно ЭТО водить???

Технические характеристики

Перейдем к технической части. С момента создания «Хантер», как и его предшественники, оснащался только бензиновой силовой установкой. Сначала использовался 2,9-литровый агрегат мощностью 104 л. С. Позже эта установка была заменена двигателем от Патриота, основные характеристики которого: объем – 2,7 литра, мощность – 128 л.с.

УАЗ «Хантер» — дизель
1) Изначально для автомобиля предлагался польский 8-клапанный агрегат Andoria объемом 2,4 л, генерирующий 86 «лошадей» при 4000 об/мин и 183 Нм пиковой тяги при 1800 об/мин. об/мин.
2) В 2005 году на смену ему пришел отечественный двигатель ЗМЗ-51432 объемом 2,2 л с 16-клапанным ГРМ, развивающий 114 сил при 3500 об/мин и 270 Нм при 1800-2800 об/мин.
3) И, наконец, на Хантер была установлена ​​китайская версия 2,2-литрового F-Diesel 4JB1T, мощность которого составляет 92 лошадиные силы при 3600 об/мин и 200 Нм при 2000 об/мин.

Позже всех появилась дизельная версия «Охотника» с 2,2-литровым двигателем от того же «Патриота», который выдает 98 л.с. С. Сейчас модели с таким двигателем можно приобрести только с рук.

Трансмиссия внедорожника состоит из 5-ступенчатой ​​механической коробки передач и 2-ступенчатой ​​раздаточной коробки. Колесная формула «Охотника» — 4х4, но передний мост подключаемый.

Скорость явно не стихия этого внедорожника. Его максимальный показатель 130 км/ч – бензиновая версия. Дизель уступает этому показателю на 10 км/ч. О динамических характеристиках и говорить нечего.

Высокая проходимость Хантера также требует хорошего расхода топлива. Так, бензиновая модель потребляет в среднем 13,5 л, дизель УАЗ «Хантер» «кушает» меньше, но ненамного, его средний расход составляет 10,1 л. Обратите внимание, что это индикаторы при движении по дороге с твердым покрытием. Расход на бездорожье значительно возрастет.

Комплектация и стоимость

УАЗ «Хантер» больше не выпускается, хотя у дилеров до сих пор есть новые модели этого внедорожника, без пробега, да еще и в нескольких комплектациях. Вот только полная комплектация, а опционального оборудования как такового нет. Например, базовая модель, именуемая «Классика», оснащена:

1. КПП Hyundai;
2. Легкосплавные диски;
3. Металлическая отделка.

УАЗ «Хантер» в комплектации «Трофи»

Топовая комплектация — «Трофи», помимо описанных опций, имеет защиту рулевых тяг и агрегатов трансмиссии, автомобиль с ней также доступен в особого цвета и с эксклюзивными колесами. На этом все варианты закончились.

Стоит отметить особую серию «Победа» «Охотника», на которой завершился выпуск этого внедорожника. Он приурочен к 70-летию Победы, благодаря чему автомобиль получил некоторые особые опции — армейскую окраску с аэрографией музыкальных нот (визитная карточка Маэстро из фильма «В бой идут одни старики»), а также сувенирный набор, состоящий из накидки, шанцевого инструмента и котелка.

Еще одним неоспоримым преимуществом этого автомобиля, наряду с проходимостью, является его низкая стоимость. И хотя производство «Хантера» уже остановлено, купить новый внедорожник еще можно, правда, только с бензиновым двигателем.

Базовая версия «Охотника» с цельнометаллическим кузовом обойдется покупателю всего в 469 000 рублей. Модель с пакетом Trophy имеет стоимость 529 900 рублей. Столько же будет стоить внедорожник специальной серии «Победа».

«УАЗ-Хантер» — последняя модификация известного российского внедорожника Ульяновского автомобильного завода. Автомобиль удачно сохранил и приумножил все достоинства предыдущих выпусков. Это все тот же внешне брутальный «козёл», каким его видели наши деды. Крепкая база и простой, непритязательный салон – все, что нужно настоящему мужчине.

Верность традициям

Неизменный внешний вид автомобиля может вызвать недоумение. Ведь кроме странного пластика переднего и заднего бамперов, а также модного цвета металлик, это все тот же УАЗ-469.. Внутри тоже мало что изменилось. Приборная панель стала пластиковой, а окна теперь открываются по сдвижному принципу, а не поворотом. Аскетизм и минимализм подходят только настоящему мужчине, не избалованному чрезмерным комфортом иномарок.

При этом технические характеристики УАЗ-Хантер с каждой модификацией только улучшаются. В основе конструкции также лежит цельная рама и постоянный полный привод. Автомобиль во все времена ценился именно за его уверенные проходимые качества. «Русский танк» проходит там, где другие пройти не могут. А минимализм, с одной стороны, обеспечивает доступную цену, а с другой – широкие возможности для творческого тюнинга.

Технические характеристики

Технические характеристики УАЗ-Хантер в базовой версии представлены тремя силовыми агрегатами. Два бензиновых и один дизельный мотор дают достаточно широкий выбор искушенному автовладельцу.

• ЗМЗ-409 — классический агрегат Заволжского моторного завода объемом 2,7 л.
• ЮМЗ-4218 — двигатель ульяновских инженеров максимальным объемом 2,9 литра для линейки Hunter.
• ЗМЗ-514 — впервые для УАЗ дизельный автомобиль российского производства объемом 2,4 литра.

Коробка передач на автомобиле пятиступенчатая механическая и теперь только корейская. Хотя в начале выпуска модели с 2003 года еще устанавливалась старая русская коробка производства Арзамаса. Надежность автомобиля от внедрения иностранного аналога только выросла, как и его цена. Но некоторые изменения необходимо вносить вне зависимости от общего удорожания продукта.

Распределение автомобиля по-прежнему двухэтапное. Подвеска выполнена по проверенной временем схеме: зависимая пружинная спереди и зависимая пружинная сзади. Есть передний стабилизатор поперечной устойчивости и четыре амортизатора двойного действия.

УАЗ-Хантер, технические характеристики которого раскрыты для бездорожья, остается легковым автомобилем. Колеса 16-го размера могут меняться в достаточно широком диапазоне без внесения изменений в конструкцию. Передние тормоза УАЗ дискового типа, а задние барабанного типа. Тогда как в 469-м они все барабанные по кругу.

Что касается габаритов, то здесь все осталось по-прежнему. Длина «Охотника» 4,17 м, ширина с зеркалами 2,01 м, высота 2,025 м. Дорожный просвет базовой модификации составляет 21 см. Для сравнения: у «прокачанных» УАЗов этот показатель увеличивается до 35 см. Вес автомобиля приближается к 2 тоннам. При этом дизельная версия будет самой тяжелой – 1815 кг против бензиновых аналогов в 1665 кг и 1770 кг.

Достоинства и недостатки обновленного «Хантера»

Если практически неизменный внешний вид можно считать и достоинством, и недостатком, то технические характеристики УАЗ-Хантер несомненно выросли:

• расширена линейка двигателей;
• улучшенная корейская коробка передач;
• современные лакокрасочные покрытия;
• улучшенный обогреватель салона;

Металлические бамперы

• последних выпусков.

Главным недостатком УАЗа можно считать почти полное отсутствие комфорта и узкие дверные проемы. И если уровень удобств можно как-то повысить, то двери поменять нельзя. Второй недостаток — негоночные возможности: 35 с до 100 км/ч и максимальная скорость 130 км/ч у бензиновой версии. Все-таки это в первую очередь «танк» и только потом средство передвижения. УАЗ-Хантер, технические характеристики которого рассчитаны с внедорожным уклоном, остается одним из самых любимых тюнинговых автомобилей. Но это отдельная тема.

Несколько слов необходимо сказать о дизеле ЗМЗ-514. При объеме 2,4 литра достигается мощность 86 л. С. УАЗ-Хантер дизель, технические характеристики которого остаются на высоте, более приятный вариант для бездорожья. Это относительно менее оборотистый, но самый тяговитый двигатель. А наличие турбины положительно сказывается на скоростных характеристиках и разгоне.

Дизельная версия также является самой экономичной. Рассмотрим технические характеристики модели УАЗ-Хантер (расход топлива):

1. ЗМЗ-409 — 13,2 л.
2. ЮМЗ-4218 — 15,5 л.
3. ЗМЗ-514 — 11,9 л.

Приведенные цифры соответствуют смешанному циклу на 100 км. А в случае расхода по трассе без подключения «передка» дизель уложится в 8 литров на 100 км.

Итоги

Технические характеристики нового поколения УАЗ-Хантер стали только лучше. Время не стоит на месте, и человеческая мысль старается не отставать. Это в полной мере реализовано инженерами Ульяновского автозавода. Автомобиль стал еще надежнее и проходимее. И популярность русского «охотника» всегда была на должном уровне.

УАЗ Хантер – полноприводный рамный внедорожник, предназначенный для эксплуатации по всем типам дорог, а также по пересеченной местности… Его основная целевая аудитория – семейные мужчины в возрасте от 30 лет, выбирающие ульяновский автомобиль высокой проходимости -загородность, неприхотливость в обслуживании и доступная стоимость… или люди, приобретающие его как второй-третий автомобиль — для активного времяпрепровождения за городом…

Пятидверка начала свою серийную «карьеру» в 1972 году под именем УАЗ-469 (а в 1985 году в результате модернизации получил индекс УАЗ-3151)… В 2003 году автомобиль «поменял поколение» и был переименован в «Охотник» (он же УАЗ-315195).

Название этого ульяновского внедорожника в переводе с английского на русский означает «Охотник».

И «Козлик», и «Охотник» широко используются в российской армии, правоохранительных органах и различных спецслужбах благодаря своей неприхотливости и маневренности.

Hunter экспортировался в Германию и некоторые страны Азии под названиями УАЗ Тигр и Байджа Тайга.

В 2010 году 469-й установил мировой рекорд вместимости легкового автомобиля, взяв на борт одновременно 32 человека и проехав 10 метров.

УАЗ-469 стал первым автомобилем, полностью разработанным и выпущенным специалистами Ульяновского завода (в конце 1972 года).

За свою более чем 40-летнюю историю эти внедорожники разошлись тиражом более 1 650 000 экземпляров по всему миру.

«469-й» стал первым автомобилем, покорившим Эльбрус — в 1974 году три абсолютно стандартных автомобиля поднялись на высоту 4200 метров над уровнем моря за 38 минут.

В 1992 году итальянский пилот Филипп Марторелли на Козлике стал абсолютным чемпионом Италии по автоспорту.

В 1972 году этот автомобиль заменил модель ГАЗ-69, как основной командирский автомобиль Советской Армии. Позже он стал популярен и «на гражданке», в лице «469Б»… был модернизирован и получил индекс «3151», а в 2003 году «сменил поколение».

Особенности

УАЗ-315195 («Охотник»):

Особенности конструкции. Второе поколение внедорожника, как и первое, отлично подготовлено к некачественным российским дорогам. Автомобиль сохранил высокую проходимость по бездорожью, но в то же время стал лучше приспособлен к езде по шоссе. УАЗ-315195 оснащен более энергоемкой подвеской и надежной тормозной системой.

Структурные дефекты. Основной оставшийся недостаток при переходе на новое поколение — чрезмерные крены при маневрировании. Также автомобиль, как и прежде, не имеет достаточного уровня шумоизоляции и практически не прибавил в плане эргономики салона.

Самые слабые места. В список наиболее часто ломающихся узлов и агрегатов этой машины специалисты относят:

• компоненты подвески и рулевого управления,
• бортовая электроника,
• сцепление,
• насос,
• термостат,
• Топливная аппаратура.

Кроме того, УАЗ с индексом «315195» имеет более тонкое (по сравнению с предшественником) железо, что увеличивает риск сквозной коррозии кузовных панелей.

Особенности эксплуатации модификации с дизельным двигателем. Дизель отечественного производства на Хантере имеет длительный прогрев и повышенный шум на этом этапе работы, что многими владельцами воспринимается как неисправность. В холодную погоду заводится проблематично. Мотору явно не хватает тяги на низких оборотах, но в целом динамика УАЗ-315195 с дизелем под капотом вполне приемлемо. Средний расход в городских условиях движения составит около 10,5 – 11,0 литров. По надежности дизель ЗМЗ-5143.10 ничем не отличается от других дизелей ЗМЗ и имеет с ними схожие детские болезни.

Причины перегрева двигателя на УАЗ-315195 аналогичны причинам перегрева двигателя на УАЗ-469/УАЗ-3151 — они описаны ниже.

Двигатель запускается только при нажатии педали газа в пол. Этот признак, скорее всего, указывает на некорректную работу дроссельного узла, требующую очистки и регулировки. Если отладка дроссельной заслонки не помогает, то причина может крыться в неисправности датчика положения дроссельной заслонки, кислородных датчиков или регулятора холостого хода. В этом случае неисправную деталь нужно будет заменить.

Свистит ремень генератора. При появлении свистящих звуков в районе генератора необходимо натянуть ремень с помощью натяжного ролика. Если эта процедура не поможет, то ремень нужно будет заменить на новый.

На электронной педали газа периодически происходит полный сброс газа. Эта проблема вызвана окислением контактов. Для устранения дефекта необходимо разобрать педаль и почистить контакты ее привода.

Проблемы с агрегатами трансмиссии. Основные проблемы, связанные с КПП, мостами и раздаткой на Хантерах аналогичны таковым на УАЗ-469/УАЗ-3151 и описаны ниже.

Затрудненное переключение передач. Наиболее распространенными причинами появления чрезмерного усилия при переключении передач на УАЗ-315195 являются неправильная регулировка сцепления и заедание троса привода, либо самой тяги переключения. В первом случае потребуется регулировка сцепления, но специалисты рекомендуют начинать со смазки троса и тягового механизма привода переключения передач.

Стук при повороте во время движения. Этот симптом указывает на износ гранат. Для устранения дефекта потребуется замена изношенного узла гранаты, так как данный узел передней подвески ремонту не подлежит.

Повышенный шум во время движения. Этот симптом, как правило, указывает на низкий уровень масла в картере переднего или заднего моста. Для решения проблемы необходимо проверить уровень и качество залитого масла. Если этот способ не помог устранить проблему, то следует проверить целостность полуосей (преимущественно задних), износ или деформация которых также приводит к увеличению шума при движении автомобиля.

Стук в руле. Появление данного симптома свидетельствует об износе крестовин рулевого вала. Для устранения дефекта необходимо заменить изношенные крестовины и проверить надежность крепления рулевого кардана.

Салон усиленно «потеет» летом. Обильное появление конденсата на стеклах при прогреве автомобиля свидетельствует о повышенной влажности в салоне. Причиной повышения влажности может быть скопление воды под ковриками. Для уменьшения количества конденсата на окнах рекомендуется включать обогреватель на малых оборотах при запуске двигателя и направлять весь поток теплого воздуха на лобовое стекло.

Нерегулярный шум в районе правого колеса. Довольно часто на УАЗ-315195 появляются стуки в районе правого колеса, при этом звуки могут иметь разную громкость, а также периодически пропадать и появляться вновь. Как правило, причиной их появления является неплотное крепление аккумулятора, что вызывает его вибрацию и удары по площадке.

УАЗ-469/3151:

Особенности конструкции. Это классический внедорожник, отлично адаптированный к плохим российским дорогам. Автомобиль обладает высокой проходимостью и прочным шасси, «переваривая» поездку на полное бездорожье любой сложности. Дизайн «469м» достаточно прост в освоении, что позволяет проводить ремонт в полевых условиях.

Конструктивные недостатки. Внедорожные преимущества формируют недостатки автомобиля. Из-за особенностей подвески УАЗ-469 является неудобен в обращении на трассе, склонен к чрезмерным кренам при маневрировании и не обеспечивает короткий тормозной путь на обледенелой дороге, кроме того, он не получил должного уровня шумоизоляции и имеет низкий уровень эргономики салона

Самые слабые места. В перечень наиболее часто ломающихся узлов и агрегатов автомобилей УАЗ-469 и УАЗ-3151 входят:

• детали сцепления,
• глушитель,
• насос,
• карбюратор,
• ремень вентилятора,
• термостат,
• компоненты подвески и рулевого управления.

Двигатель не запускается. Довольно часто проблема с запуском двигателя на УАЗ-469 связана с засорением сетчатого фильтра во впускной трубе бензобака. Для устранения дефекта необходимо снять фильтр, промыть его в бензине и продуть сжатым воздухом. Кроме того, рекомендуется проверить уровень загрязнения фильтра тонкой очистки, а также сетчатого фильтра на карбюраторе.

Утечки масла. Основная детская болезнь двигателя УАЗ-469, накипь которой можно уменьшить заменой штатных прокладок на пробковые, а набивку заднего подшипника коленвала на аналогичную производства Даймлер («Мерседес-Бенц») .

Плохая горючая смесь. Если в карбюраторе слышны характерные хлопки, свидетельствующие о бедности горючей смеси, то необходимо проверить чистоту жиклеров карбюратора, отрегулировать привод воздушной заслонки и проверить герметичность впускного патрубка. Если эти манипуляции не помогли, то потребуется ремонт или замена бензонасоса.

Богатая горючая смесь. Появление выстрелов в глушителе свидетельствует о чрезмерно богатой горючей смеси. Эта проблема обычно вызвана неправильной регулировкой холостого хода, заеданием поплавка карбюратора или топливного клапана. Для устранения проблемы необходимо проверить целостность клапана подачи топлива, а также отрегулировать положение поплавка и обороты холостого хода. Кроме того, проблемы с обогащением горючей смеси могут возникать из-за некорректной работы воздушной заслонки. В этом случае необходимо отрегулировать его положение или заменить неисправный узел.

Пониженная мощность двигателя. Чаще всего падение мощности двигателя УАЗ-469 связано с засорением воздушного фильтра или некорректной работой дроссельного узла. Если устранение этих причин не помогло, то следует проверить экономайзер и измерить уровень компрессии в цилиндрах. В некоторых случаях причиной падения мощности может быть забитая выхлопная труба или глушитель, а также отложения смолы во впускном коллекторе.

Двигатель быстро перегревается. Наиболее частая причина этой проблемы – утечка охлаждающей жидкости через негерметичные соединения труб. Необходимо проверить надежность крепления патрубков, а также наличие подтеков на радиаторе и корпусе помпы. Кроме того, перегрев двигателя может вызвать износ ремня вентилятора, неправильную работу термостата и износ компонентов помпы. В этом случае необходимо заменить неисправный элемент системы охлаждения.

Двигатель быстро перегревается после ремонта подвески. Эта проблема может возникнуть из-за перетягивания тормозов или ступичных подшипников, что увеличивает нагрузку на двигатель. Необходимо ослабить затяжку тормозов и ступичных подшипников до нормализации пути свободного хода.

Повышенный шум заднего моста или раздаточной коробки. Этот симптом указывает на низкий уровень масла или износ компонентов заднего моста или раздаточной коробки. В первом случае необходимо долить масло до необходимого уровня, во втором случае необходимо заменить изношенные детали.

Шум при разгоне автомобиля. Как правило, появление гула или прерывистого шума, усиливающегося с увеличением скорости, свидетельствует об износе крестовин карданного вала или его разбалансировке. Для устранения проблемы необходимо заменить изношенные крестовины, отбалансировать вал и проверить целостность шлицевых соединений.

Затрудненное переключение или самопроизвольное отключение во время движения. Эти симптомы указывают на износ синхронизаторов или втулок шестерен. Кроме того, проблема может возникнуть из-за деформации вилок переключения. Для устранения проблемы необходимо заменить изношенные детали коробки передач.

Сцепление выключается не полностью. Проблемы с отключением сцепления могут вызвать увеличение свободного хода педали сцепления. В этом случае необходимо отрегулировать положение педали и длину ее свободного хода. Если эта процедура не поможет, то изношенный диск сцепления нужно будет заменить.

Сцепление шумит при нажатии на педаль. Этот симптом свидетельствует о недостатке смазки в подшипнике сцепления или его критическом износе. Для устранения дефекта необходимо смазать подшипник или заменить его.

Увеличенный свободный ход рулевого колеса. Эта проблема указывает на изношенные рулевые тяги, которые необходимо заменить. Кроме того, причиной увеличения свободного хода рулевого колеса может быть износ подшипников червяка или ослабление шаровых пальцев или поворотных кулаков. В этом случае необходимо проверить уровень износа деталей червячной пары, а также надежность крепления элементов передней подвески.

Раздел содержит подробные обзоры различных поколений и модификаций УАЗ Хантер, с отзывами владельцев и фотографиями. Указаны основные технические параметры и характеристики каждого рассматриваемого автомобиля (двигатели (дизельные/бензиновые), коробки передач и трансмиссии, расход топлива, максимальная скорость и динамика, габаритные размеры и грузоподъемность, клиренс и т.д.). А также комплектации и цены на новые Хантеры для российского рынка.

Эта модель пришла на смену легендарному УАЗ-469 (УАЗ-3151), стоявшему на конвейере более 30 лет. Hunter внешне напоминает своего предшественника, но создан на принципиально новой платформе. Набор новых технических решений и использование современных комплектующих позволили создать экономичный, динамичный, надежный, устойчивый и комфортный внедорожник. При этом удалось сохранить традиционные достоинства УАЗов: отличную проходимость и невысокую цену.

Строгая военная выправка приобрела городской лоск и стиль. Бросаются в глаза новые, более современные, эстетичные и безопасные пластиковые бампера со встроенными противотуманками. Декоративные подкрылки, которые наползают на крылья, дополняют большие 16-дюймовые колеса. Вместо поворотных окон теперь устанавливаются сдвижные окна, что улучшает обзорность, вентиляцию салона и облегчает доступ к зеркалам заднего вида для их регулировки. Двойной контур уплотнителя закрытой двери делает салон автомобиля менее шумным, способствует поддержанию микроклимата в салоне, препятствует проникновению влаги. Доступ в багажник теперь открывается распашной задней дверью (на версии с тентом установлена ​​боковая дверь багажника). Неплохо смотрится и вывешенная на задней двери запаска, спрятанная в чехол. За солидную доплату Hunter могут поставить легкосплавные диски и покрасить автомобиль в металлик.

Интерьер автомобиля претерпел значительные изменения. Внутреннее пространство перестало быть аскетичным и позволяет удобно расположиться водителю и пассажирам. Модернизированные передние сиденья с тканевой обивкой регулируются в продольном и обратном направлении, чтобы в них могли разместиться как высокие, так и средние водители. При том, что рулевая колонка не регулируется ни по высоте, ни по вылету. Самих регулировок всего три – наклона спинки, регулировка поясничного подпора и продольная. Регулируемый угол наклона спинки и поясничный подпор передних сидений помогают правильно распределить нагрузку на тело и сделать поездки на дальние расстояния более комфортными.

Задние пассажиры тоже смогут устроиться поудобнее. Места для ног достаточно даже для очень высоких людей. Из регулировок задних сидений предусмотрена только спинка. А при желании их можно опустить, чтобы сделать кровать. За доплату в багажное отделение Хантера можно установить еще два сиденья.

Несмотря на высокую посадку, ступеньки не предусмотрены. Торпеда выполнена из темно-серого пластика. Спидометр обосновался где-то под рулем, поэтому прочитать показания с него крайне сложно, так как они спрятаны за правой рулевой спицей и правым подрулевым переключателем. Датчики давления масла, заряда аккумулятора, температуры двигателя и количества топлива в баках остались на центральной консоли (в Хантере их два). Но и считывать с них информацию тоже сложно, так как устройства не развернуты к водителю, а расположены параллельно линии приборной панели.

Предназначенный для эксплуатации в условиях суровой русской зимы, Hunter получил утепленные полы, покрытые ковролином. Печка включается нажатием переключателя под центральной консолью. Регулировок температуры воздуха здесь нет — тумблер регулирует только силу обдува (средний и сильный режим). Если на улице очень холодно, водитель может открыть заслонку, и теплый воздух будет поступать в салон прямо от вентилятора, что значительно быстрее прогреет воздух. Вентиляторы предусмотрены только под лобовым стеклом и под панелью приборов.

УАЗ Хантер комплектуется одним из четырех двигателей: новый 16-клапанный бензиновый двигатель ЗМЗ-409.10 (объем 2,7 литра, мощность 140 л.с.), оснащенный системами впрыска топлива и нейтрализации отработавших газов (соответствует нормам Евро II), Ульяновский ЮМЗ- 409.
