1.4. Укрепление откосов и дна у подошв откосов струенаправляющих дамб

Для
обеспечения устойчивости струенаправляющих
дамб в период эксплуатации необходимо
предусматривать надежное укрепление
откосов и подошв дамб. Наиболее мощные
укрепления устраивают с русловой стороны
реки и в головах дамб. Эти участки
подвержены воздействию воды, текущей
с большой скоростью, а также воздействию
волн и льда. Откосы, обращенные к пойме,
обычно укрепляют более легкими покрытиями,
назначаемыми в зависимости от размеров
волн, которые возникают при ветрах,
имеющих направление вдоль насыпи
переходов.

Большое
значение для защиты от подмыва имеет
укрепление подошв дамб с русловой
стороны реки и в голове верховой дамбы.
На речной стороне происходит общий
размыв дна, в голове – значительный
местный размыв. Укрепления подошв дамб
устраивают из камня, уложенного в призму,
или в виде заанкеренных гибких тюфячных
покрытий, постепенно опускающихся по
мере размыва дна реки.

Правильное
назначение типов укреплений откосов и
подошв дамб зависит от многих факторов,
к которым относят: скорость течения
потока воды, толщину льда во время
ледохода, высоту ветровых волн, высоту
набега ветровых волн на откосы дамбы,
ожидаемые размывы дна (общий и местный
размывы) у подошв откосов и т.д.

В
настоящее время в качестве укреплений
применяют железобетонные, сборные и
монолитные бетонные плиты, каменные
наброски, гибкие тюфячные покрытия из
железобетонных и бетонных плит, каменное
мощение, асфальтобетонные плиты, габионы,
тюфяки, хворостяные тюфяки, одерновку,
посадку кустарников, лесопосадку и
посев трав. Преимущественно применяют
индустриальные типы укреплений, к
которым можно отнести укрепления из
железобетонных и бетонных плит, из
каменных набросок, железобетонных
тюфяков и некоторых других конструкций.
Каменное мощение, габионы, хворостяные
конструкции требуют для своего устройства
больших затрат ручного труда, и поэтому
эти типы укреплений применяют ограниченно,
при небольших объемах работ.

Обычно,
тот или иной тип укрепления принимают
в зависимости от степени воздействия
на откосы текущей воды, волн и ледоходов.
Предварительно конструкция укрепления
откосов дамб может быть назначена по
рекомендациям приложения 3.

При
проектировании дамбы должна быть
установлена отметка верха укрепления
ее откосов. Для верхового вылета
струенаправляющей дамбы, эту отметку
определяют по формуле (6), а для низового
вылета – по формуле (7).

В целях
предотвращения развития размыва дна в
сторону дамбы подошву откоса
струенаправляющей дамбы укрепляют
(прикрывают) гибким тюфяком, который
обычно устраивают из бетонных плит
размером 0,5
0,5
0,12
м. При этом ширину гибкого тюфяка L_T
по подошве откоса определяют из выражения

L_T
= H,
(8)

где Н – глубина
потока воды у откоса дамбы, м;

m₀ –
коэффициент заложения подошвы откоса,
который принимают: при мелкозернистых
грунтах (крупностью не более 0,7 мм) m₀= 1,7; при крупнозернистых грунтах
(крупностью до 7 мм) m₀=
1,40.

Тюфяк оказывает влияние
на формирование откоса при размыве,
увеличивая его крутизну, поэтому иногда
принимают m₀= 1,
тогда L_T
= 1,4 Н.

Назначение
типа укрепления откосов имеет
непосредственную связь с затратами на
устройство этих защитных сооружений.
С экономической точки зрения нужно
применять более дешевые типы укреплений,
не требующие больших затрат ручного
труда, с малым расходом бетона и арматурной
стали. В тоже время, выбранные типы
укреплений должны быть надежны в
эксплуатации и долговечны.

Пример.
Запроектировать поперечные профили
для характерных сечений струенаправляющей
дамбы и назначить тип укрепления откосов
и их подошв.

Исходные
данные. Результаты расчетов по определению
размеров и отметок верха дамбы, выполненных
в пункте 1.3.

За
характерные поперечные сечения
струенаправляющей дамбы принимаем:
сечение I-I,
проходящее через голову верхового
вылета дамбы; сечение II-II,
проходящее через тело дамбы и сечение
III-III по оси
мостового перехода, проходящее через
корень дамбы (рис. 3.).

Дамба
возводится из супесчаного грунта. Ширина
дамбы поверху – 3 м; в голове дамбы
устраивается круговая площадка и ее
ширина увеличивается до 6 м. Отметка
верха дамбы Д_В, которая
определялась по формуле (6) равна 56,04 м.

Голова
верхового вылета дамбы устраивается с
более пологими откосами, крутизна
откосов 1:4 (рис. 4, сечение I-I).
На остальном протяжении дамбы крутизна
откосов – 1:2 (сечения II-II
и III-III).

Сопряжение
струенаправляющей дамбы с подходной
насыпью показано в поперечном разрезе
на рис. 4 (сечение III-III).
Конец моста (за задней гранью берегового
устоя) находится на ПК 20+51,83. В соответствии
с конструкцией и размерами устоя моста
устанавливается точное положение оси
струенаправляющей дамбы на трассе
мостового перехода – на ПК 20+41,30.

Укрепления
откосов верховой и низовой дамб приняты
следующие. Откос, обращенный к руслу
реки, подвергающийся волновому
воздействию, динамическому воздействию
плывущих льдин и действию текущей воды,
укрепляется сборными железобетонными
плитами размерами 2,5
3,0
0,15
м. Такой же тип укрепления откосов
назначен в голове верхового вылета
дамбы.

Откос
дамбы, обращенный в сторону поймы, на
который главным образом действуют
волны, имеющие при направлении ветра
вдоль трассы мостового перехода
сравнительно небольшую высоту набега
на откос, укрепляется более легкими
сборными бетонными плитами с размерами
0,5
0,5
0,12
м (рис. 4, сечение II-II).

Подошвы
откосов дамб со стороны русла реки и у
головы верхового вылета дамбы укреплены
тюфяком из бетонных плит, размерами
0,5
0,5
0,12
м, прикрепленным к бетонному упору на
железобетонных сваях сечением 0,3
0,2
м. Ширина тюфяка из бетонных плит,
зависящая от возможной глубины размыва
дна поймы, принята в голове дамбы (рис.
4, сечение I-I) и на участке вблизи моста
(рис. 4, сечение III-III) равной 6 м. На
остальном протяжении откоса ширина
тюфяка 3,8 м (рис. 4, сечение II-II).

Рис. 4.
Поперечные сечения струенаправляющей
дамбы: а­
– в голове
дамбы;

б
– на участке между головой и корнем; в
– в корне дамбы; 1 — сборные железобетонные
плиты 2,5
3,0
0,15
м; 2- тюфяк из бетонных плит 0,5
0,5
0,12
м; 3 — сборные бетонные плиты 0,5
0,5
0,12
м; 4 – упорная призма из камня

У
подошвы откоса дамбы, обращенного к
пойме, устраивается врезаемая в дно
призма из камня, служащая упором для
бетонного укрепления, лежащего на откосе
(рис. 4, сечение II-II).

Земляное полотно и его поперечные профили. Водоотводные устройства

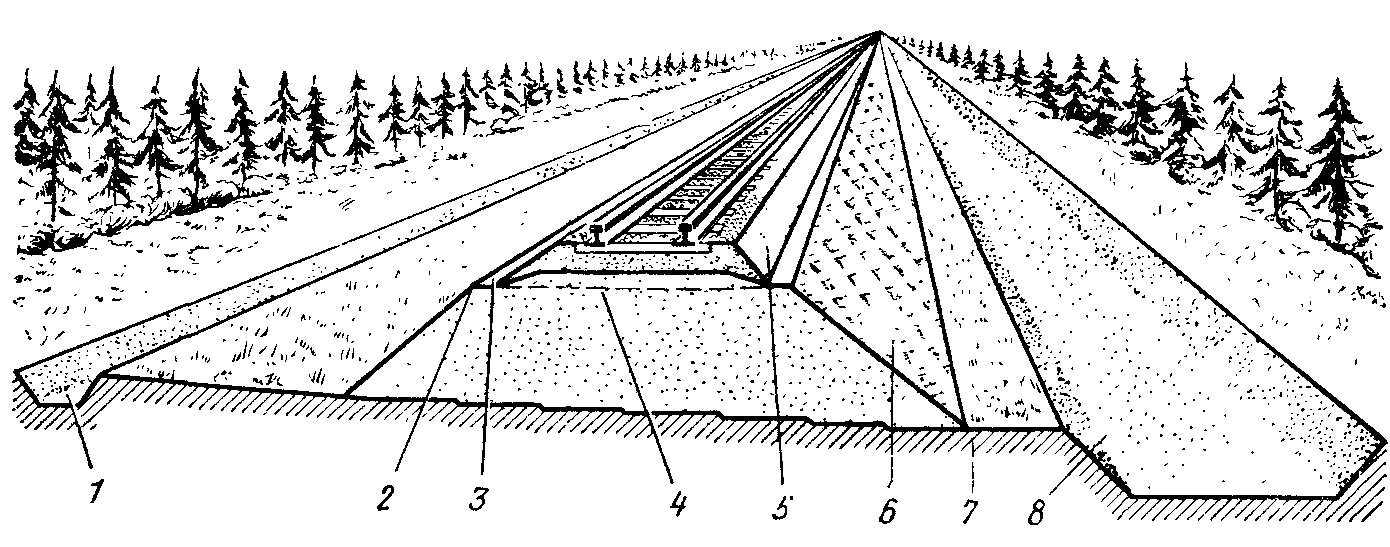

Земляное полотно представляет собой комплекс грунтовых сооружений, получаемых в результате обработки поверхности земли и предназначенных для укладки верхнего строения пути, обеспечения устойчивости пути и защиты его от воздействия атмосферных и грунтовых вод. Непосредственно на поверхность земли путь не укладывают из-за наличия неровностей.

Земляное полотно должно быть прочным, устойчивым и долговечным, требующим минимальных расходов на его устройство, содержание и ремонт и обеспечивающим возможность механизации работ. Выполнение указанных требований достигается правильным выбором грунтов для насыпей и их тщательным уплотнением, приданием земляному полотну очертаний, способствующих надежному отводу воды, укреплением откосов насыпей и выемок.

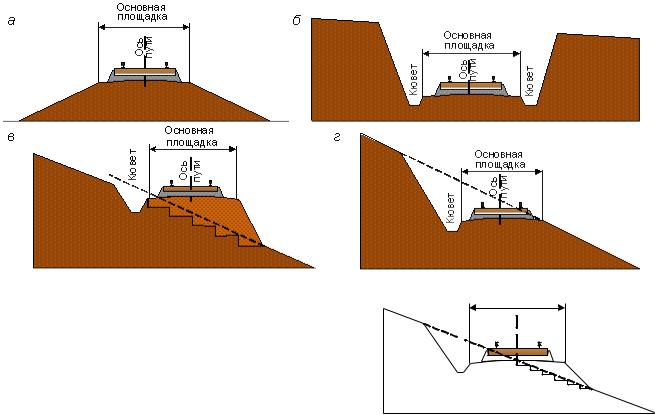

Разрез, перпендикулярный продольной оси пути, называется поперечным профилем земляного полотна. В зависимости от формы поперечного профиля земляное полотно может представлять собой насыпь, выемку, полунасыпь, полувыемку или полунасыпь-полувыемку. Различают типовые и индивидуальные поперечные профили земляного полотна. Типовые профили, в свою очередь, подразделяют на нормальные и специальные. Нормальные профили применяют при сооружении земляного полотна на надежном основании из обычных грунтов. Специальные профили используют в специфических условиях: при наличии вечной мерзлоты, подвижных песков, лессов, скальных грунтов, болот и т. п.

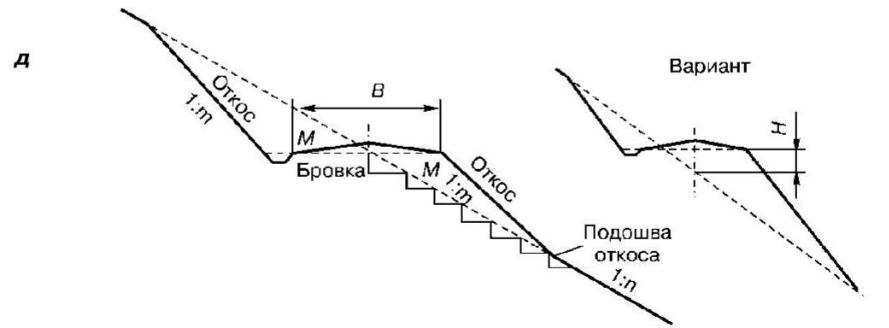

Индивидуальные профили создают в сложных топографических, гидрологических, геологических и климатических условиях и при высоте откосов более 12 м, обосновывая все размеры конкретными расчетами.

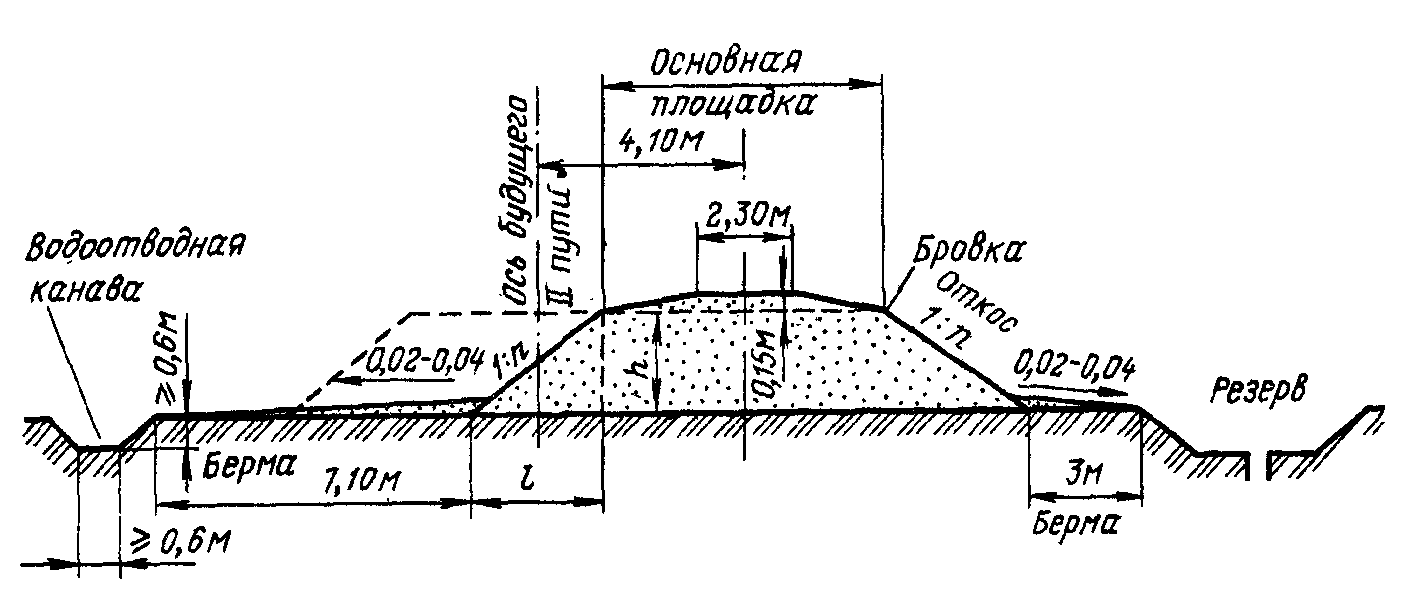

Типовой нормальный профиль насыпи приведен на рис. 5.1. Верхняя часть, на которую укладывают балласт, шпалы и рельсы, называется основной площадкой. На однопутных линиях основная площадка имеет форму трапеции с шириной верхней части 2,3 м и высотой 0,15 м, а на двухпутных — форму равнобедренного треугольника высотой 0,2 м. Такое очертание основной площадки способствует стоку воды, проникающей через балластный слой во время дождя и таяния снега.

Рис. 5.1. Типовой нормальный профиль насыпи (размеры приведены в м):

1 — водоотводная канава; 2 — берма; 3 — основная площадка; 4 — бровка земляного полотна; 5 — откос; 6 — резерв; 7 — подошва насыпи; И — расстояние от бровки земляного полотна до подошвы насыпи; 1 — длина горизонтальной проекции откоса насыпи; 1: и — крутизна откоса насыпи

Минимально допустимые значения ширины, м, основной площадки однопутных линий эксплуатируемой сети железных дорог России и установленные для вновь строящихся линий приведены в табл. 5.1.

На двух- и многопутных линиях ширина основной площадки увеличивается на расстояние между осями крайних путей (на двухпутных линиях — на 4,1 м, а на трехпутных — на 9,1 м).

Полоса земли, на которую опирается насыпь, является ее основанием. Линия пересечения основной площадки с откосом называется бровкой земляного полотна, а откоса с основанием — подошвой откоса. Высотой насыпи считается расстояние от уровня бровок до ее основания по оси (см. рис. 5.1). Горизонтальная проекция 1 линии откоса называется его заложением, а отношение высоты откоса Л к заложению, которое обозначается 1: п, — его крутизной. Крутизна откосов, надежно обеспечивающая их устойчи-

Таблица 5.1

	Эксплуа тируемая общая сеть	Категории вновь строящихся линий
Грунты		скорост ные	особо грузонапря женные	I	II	III	IV
Скальные, крупнообломочные и песчаные, кроме мелких и пылеватых песков	5,0	6,6	6,6	6,6	6,6	6,4	6,2
Остальные грунты	5,5	7,6	7,6	7,6	7,6	7,3	7,1

вость, устанавливается в зависимости от высоты насыпи, свойств грунтов, геологических, гидрологических и климатических условий местности. Широкое распространение получили откосы крутизной 1:1,5, называемые полуторными.

Отвод поверхностных вод от насыпей, сооружаемых из привозного грунта, осуществляется с помощью продольных водоотводных канав шириной (по дну) и глубиной не менее 0,6 м, которые при поперечном уклоне местности до 0,04 сооружаются с обеих сторон, а при большем уклоне — только с нагорной стороны.

Если насыпь возводится из местного грунта, находящегося рядом с ней, то для отвода воды от полотна используются образующиеся при этом спланированные углубления, называемые резервами. Дну резервов и водоотводных канав придают продольный уклон не менее 0,002.

Полоса земли от подошвы откоса до водоотводной канавы или резерва называется бермой. Со стороны будущего второго пути на однопутных линиях ширина бермы составляет не менее 7,1 м, ас противоположной стороны — не менее 3 м. Для обеспечения отвода воды от насыпи берма имеет уклон 0,02 …0,04.

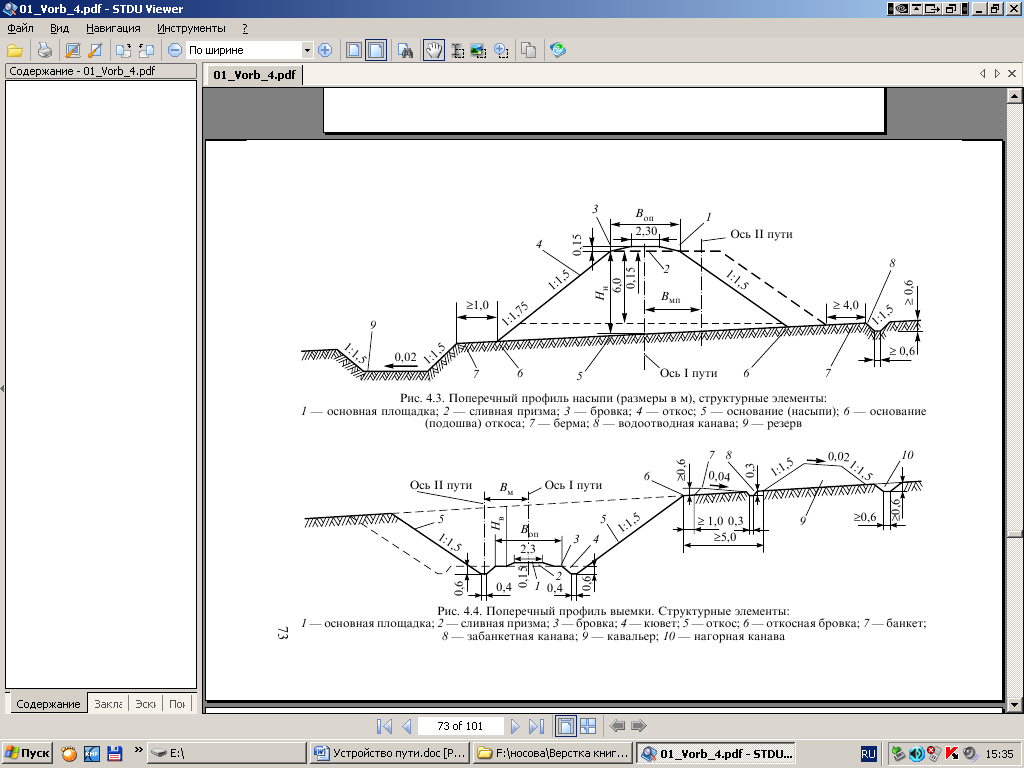

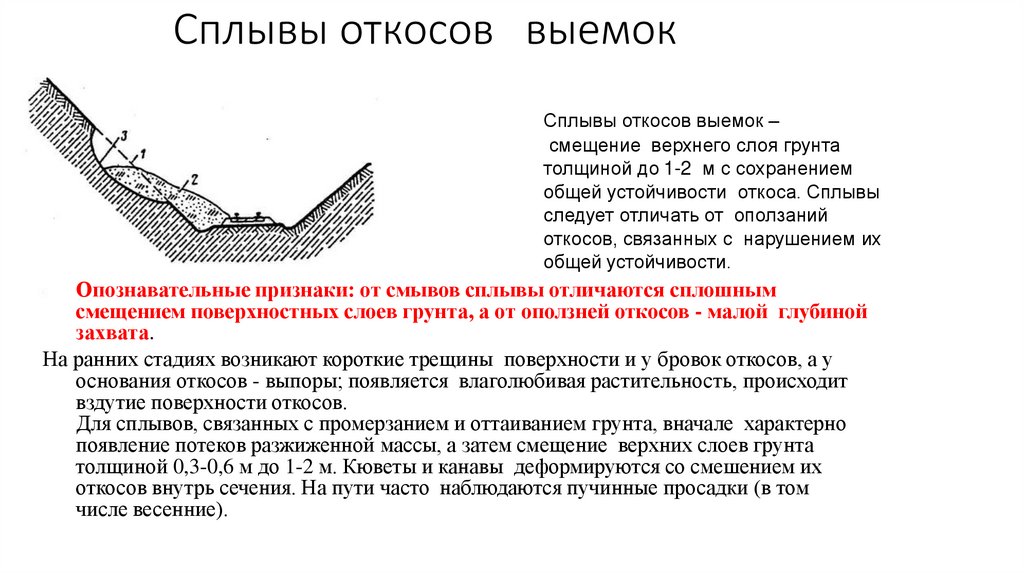

Типовой поперечный профиль выемки приведен на рис. 5.2. Основная площадка выемки имеет такие же размеры, как у насыпи. С каждой стороны основной площадки земляного полотна в выемках создают продольные канавы для отвода воды, называемые кюветами. Они характеризуются следующими минимальными значениями параметров: глубина 0,6 м, ширина (по дну) 0,4 м и продольный уклон дна 0,002.

Удаленный при сооружении выемки грунт, не используемый для создания насыпи в другом месте, укладывают за откосом выемки с нагорной стороны в правильные призмы, называемые кавальерами. Для перехвата и отвода притекающих к выемке поверхностных вод за кавальерами сооружают нагорные канавы, а на полосе между кавальером и бровкой откоса выемки отсыпают банкет с поперечным уклоном в сторону от откоса для отвода воды в

Рис. 5.2. Типовой поперечный профиль выемки (размеры приведены в м):

1 — нагорная канава; 2 — кавальер; 3 — забанкетная канава; 4 — банкет; 5 кювет: 6 — бровка откоса; Ь

₀

— ширина обреза; Ь

_оп

— ширина основной площадки земляного полотна забанкетную канаву. В неустойчивых грунтах, а также в стесненных условиях вместо водоотводных канав и кюветов устраивают лотки, которые могут бьггь железобетонными, бетонными, каменными или деревянными, а по форме — трапецеидальными, прямоугольными, полукруглыми и треугольными.

В пределах станций поверхностные воды отводят с помощью поперечных и продольных водоотводов, которые в местах работы людей выполняют закрытыми. На крупных станциях для продольного отвода воды прокладывают коллекторы и канализационные трубы, а в районах с интенсивными осадками, кроме того, устраивают ливневую канализацию. Для перехвата и отвода грунтовых вод от земляного полотна или понижения их уровня предусматривают специальные дренажные устройства открытого типа в виде дренажных канав либо лотков или закрытого типа в виде подкю-ветных дренажей, дренажных галерей или штолен.

Подгаоветный дренаж (рис. 5.3) представляет собой траншею, заполненную дренирующим материалом (крупнозернистый песок, гравий, щебень), в нижней части которой обычно укладывают дренажную трубу с отверстиями для поступления в нее воды. Для защиты от попадания поверхностной воды в дренажную траншею верхнюю часть дренажа заполняют утрамбованной глиной, которую отделяют от дренирующего заполнителя (во избежание смешивания с ним) двумя слоями дерна.

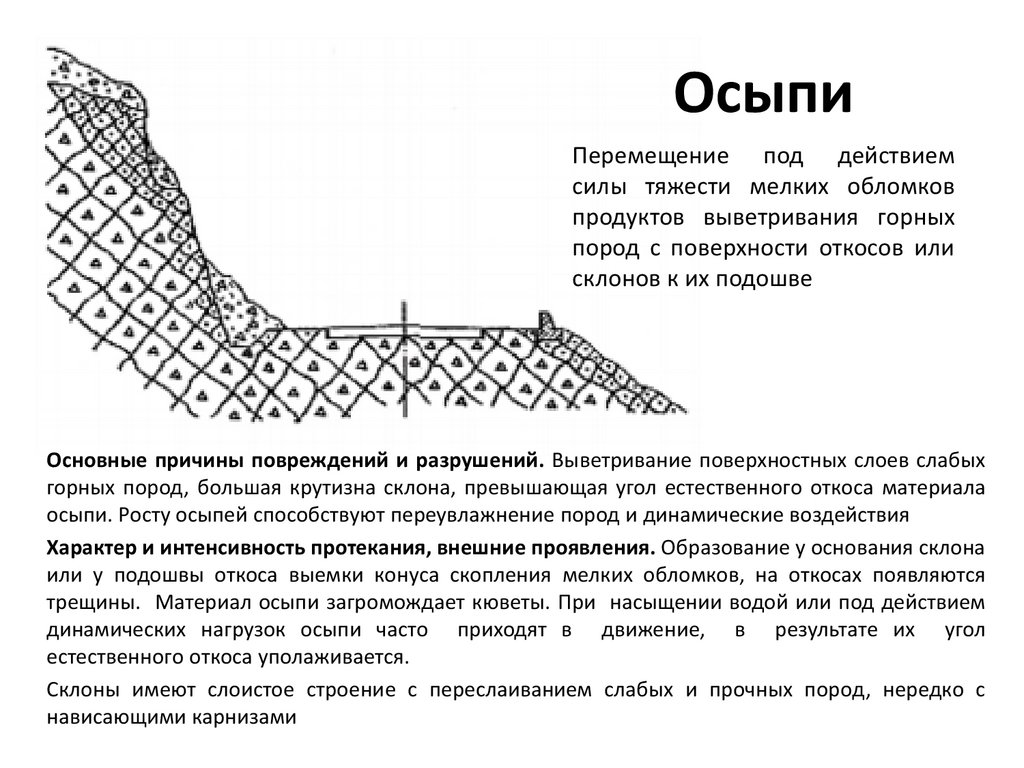

Для предохранения земляного полотна от размывания водой и выдувания ветром его откосы и бермы укрепляют. Наиболее про-

Рис. 5.3. Подюоветный дренаж:

1 — одиночное мощение; 2 — утрамбованный глинистый грунт; 3 — два слоя дерна; 4 — крупнозернистый песок; 5 — щебень или гравий; 6 -т щебень или галька; 7 — дренажная груба; 8 — деревянная доска стым способом укрепления незатапливаемых откосов земляного полотна является посев многолетних трав с густой, стелющейся корневой системой. При небольшом периодическом затоплении применяют дернование откосов (сплошное или в клетку), для чего предварительно срезанные куски дерна закрепляют на них деревянными спицами.

При периодических затоплениях хорошо противостоят воздействию текущей воды древесно-кустарниковые насаждения (в благоприятных климатических условиях). Надежно защищают затопляемые откосы от размывания мощение камнем, использование каменной наброски в плетневых клетках и габионов — проволочных ящиков, заполненных камнем. Однако эти способы укрепления земляного полотна требуют больших затрат ручного труда.

Прочные и надежные укрепления, изготовление и укладку которых можно полностью механизировать, сооружают из железобетонных плит (рис. 5.4). На строительстве БАМа, кроме того, применяли гибкие железобетонные решетки и плиты, более эффективные в условиях вечной мерзлоты и сейсмичности. Тип укрепления земляного полотна выбирают исходя из особенностей грунтов, степени затопляемости, скорости течения воды, наличия дешевых местных материалов и возможности механизации работ. Бровка земляного полотна в месте разлива вод согласно ПТЭ должна быть не менее чем на 0,5 м выше максимальной высоты наката волны при сильном ветре.

Опыт строительства железных дорог в горных районах Сибири показал, что в ряде случаев вместо укладки земляного полотна на крутых неустойчивых косогорах целесообразнее размещать его у их подошвы, отсыпая насыпи из скального грунта в русле реки (рис. 5.5). Такое техническое решение было осуществлено при прокладке трассы Байкало-Амурской магистрали в долинах рек Олек-мы, Нюкжи и др.

Рис. 5.4. Укрепление откоса насыпи железобетонными плитами:

1 — уровень высоких вод; 2 — железобетонные плиты; 3 — обратный фильтр; 4 — бетонный упор

Рис. 5.5. Поперечный профиль насыпи из скального грунта, отсыпанной в русле реки:

УВВ — уровень высоких вод; УМВ — уровень меженных вод

⇐

Значение пути в работе железных дорог, его основные элементы и требования к ним

|

Общий курс железных дорог

|

Искусственные сооружения, их виды и назначение

⇒

Расчет уклона и общих уклонов в архитектуре

Архитекторы постоянно предоставляют информацию об уклоне на своих чертежах, используя градиенты, градусы или проценты в зависимости от приложения. Например, крыши отмечаются с помощью уклонов, а поперечные уклоны тротуаров обычно обозначаются в градусах. Полезно понять, как рассчитать каждый метод.

• Расчет градиента уклона
• Расчет уклона в процентах
• Расчет уклона в градусах
• Таблица общих уклонов в архитектуре
• Уклоны крыши
• Крыши с малым уклоном
• Крыши с крутым уклоном
• Откосы водопроводных труб

Существует три различных способа указания наклона поверхности относительно горизонтальной плоскости: градусы, градиент и проценты.

Расчет градиента уклона

Расчет градиента уклона

Градиенты уклона записываются в виде Y:X, где Y — единица подъема, а X — протяженность. Оба числа должны использовать одни и те же единицы измерения. Например, если вы путешествуете на 3 дюйма по вертикали и на 3 фута (36 дюймов) по горизонтали, уклон составит 3:36 или 1:12. Это читается как «один из двенадцати наклонов».

---

Расчет процента уклона

Расчет процента уклона

Процент уклона рассчитывается почти так же, как градиент. Переведите рост и пробег в одни и те же единицы, а затем разделите рост на пробег. Умножьте это число на 100, и вы получите процент наклона. Например, подъем 3 дюйма, разделенный на длину 36 дюймов = 0,083 x 100 = уклон 8,3%.

---

Вычисление уклона в градусах

Вычисление уклона в градусах

Самый сложный способ вычисления уклона — в градусах, и он требует немного математики средней школы. Тангенс данного угла (в градусах) равен подъему, деленному на пробег. Следовательно, арктангенс подъема, деленный на разбег, даст угол.

Таблица общих уклонов в архитектуре

В таблице ниже показаны некоторые распространенные уклоны. Полы с уклоном 1:20 не требуют поручней, но все, что круче 1:20, считается пандусом и требует наличия поручней. Пандусы с наклоном 1:12 — это максимальный уклон, разрешенный кодами ADA, и для них требуются поручни. Федеральные коды ADA указывают, что максимальный поперечный уклон доступного маршрута составляет 1:48, что составляет чуть более 2%. Однако мы видели некоторые юрисдикции, которые допускают максимальный поперечный уклон 1:50.

В следующей таблице представлены распространенные уклоны по уклону (градусы и проценты рассчитаны):

9 0059 1 : 12

90 055

Градиент	Градусы	Проценты
4,76°	8,33%
1 : 20	2,86°	5%
1 : 48	1,19°	2,08%
1 : 50	1,15°	2%

Далее у нас есть некоторые общие наклоны в градусах (градиент и процент вычисляются): 057

1° 1 : 57,29 1,75% 5° 1 : 11,43 8,75% 10° 1 : 5,67 17,63% 15° 1 : 3,73 26,79% 30° 1 : 1,73 57,74% 45° 1 : 1 10 0% 60° 1 : 0,58 173,21% 90° 1 : 0 инф.

Наконец, вот список некоторых распространенных наклонов в процентах (градусы и градусы рассчитываются):0055 1% 1 : 100 0,57° 2% 1 : 50 1,15° 5% 1 : 20 2,86° 25% 1 : 4 14,04° 50% 1 : 2 26,57°

900 48

100% 1 : 1 45°

Уклоны крыши

Уклоны крыши идентифицируются с использованием описанного выше градиентного метода, где подъем варьируется, но уклон обычно равен 12. На некоторых очень крутых крышах вы можете увидеть инвертированный уклон, так что уклон меняется, но подъем сохраняется равным 12.

Крыши с малым уклоном

Крыши с малым уклоном имеют уклон 3:12 или меньше. Они должны иметь мембранную систему крыши для обеспечения водонепроницаемости.

9 0059 1,19°

НАКЛОН КРЫШИ	ГРАДУСЫ	ПРОЦЕНТЫ
1/4 : 12	2,08%
1/2 : 12	2,39°	4,17%
1 : 12	4,76°	8,3%
2 : 12	9,46°	16,67%
3 : 12	14,04°	25%

Крыши с крутым уклоном

Все, что выше 3:12, считается крутой крышей и может быть покрыто с металлическими панелями, черепицей или черепицей — эти крыши не пропускают воду и не считаются водонепроницаемыми.

900 59 18,43°

90 059 75%

НАКЛОН КРЫШИ	ГРАДУСЫ	ПРОЦЕНТЫ
4 : 12	33,33%
5 : 12	22,62°	41,67%
6 : 12 900 60	26,57°	50%
7 : 12	30,26°	58,33%
8 : 12	33,69°	66,67%
9 : 12	36,87°
10 : 12	39,81°	83,33%
11 : 12	42,51°	91,67%
12 : 12	45°	100%

9 0002 Крыши могут быть круче, чем показано в таблице выше. На самом деле крыша может быть почти вертикальной.

Уклоны водопроводных труб

Как обсуждалось в нашей статье об уклонах труб, уклоны дренажных и канализационных труб, как правило, минимальны. Идея состоит в том, чтобы поддерживать поток воды и твердых частиц. Используются три общих уклона, на которые ссылаются в Международном сантехническом кодексе. 91 /4″ на фут 2,08% 1/4 : 12 2 1/2″ или меньше 1/8 дюйма на фут 1,04% 1/8 : 12 от 3 до 6 дюймов 1/16 дюйма на фут 0,52% 1/16 : 12 8″ или больше

Статья обновлена: 29 ноября 2022 г.

Помогите сделать Archtoolbox лучше для всех. Если вы обнаружили ошибку или устаревшую информацию в этой статье (даже если это всего лишь незначительная опечатка), сообщите нам об этом.

Полезные инструменты для архитекторов и проектировщиков зданий

Измерение уклона и ската крыши

Ник Громицко, CMI® и Бенджамин Громицко

И уклон, и уклон указывают на наклон крыши, выраженный как отношение вертикали к горизонтали. В этой статье описывается как уклон крыши, так и уклон крыши, а также различия между ними, поскольку они не совпадают. Поскольку уклон влияет на то, как устанавливаются кровельные системы, в том числе определяет, какой тип материала кровельного покрытия может быть применен, понимание того, как измерить уклон крыши, может быть ценным для домашнего инспектора.



Геометрия

На приведенном выше рисунке показана простая двускатная крыша и общая взаимосвязь между подъемом, уклоном и пролетом. Каркас крыши представляет собой практическое применение геометрии, а уклон крыши в значительной степени основан на свойствах прямоугольного треугольника.



В каркасе крыши основание прямоугольного треугольника называется прогоном. Пробег — это расстояние от внешней стороны верхней пластины стены до точки, расположенной непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом, который представляет собой расстояние, на которое стропильная доска поднимается вверх над верхней пластиной стены.

Уклон

Уклон — это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному прогону, где прогон — это часть пролета. Это соотношение всегда выражается в дюймах на фут.

Коэффициент уклона

Крыша, которая поднимается на 4 дюйма на каждые 1 фут или 12 дюймов пробега, считается имеющей уклон «4 из 12». Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши равен «6 из 12».

Наклон может быть выражен численно в виде отношения. Коэффициент уклона представляет собой определенный подъем по вертикали на каждые 12 дюймов горизонтального участка. Например, наклон «4 из 12» можно выразить как отношение 4:12. Наклон «6 из 12» выражается как 6:12.





Треугольный символ над линией крыши на этом архитектурном фасаде предоставляет информацию о склоне .

Уклон выражается:

• как отношение; и
• в дюймах на фут.

Уклон

Уклон — это наклон крыши, выраженный как дробь, полученная путем деления подъема на пролет, где пролет крыши — это расстояние между внешней стороной верхней плиты одной стены и другой.

Доля ската

Исторически слово «шаг» означало отношение высоты конька ко всему пролету/ширине здания или отношение длины стропил к ширине здания. А тогда конек обычно находился посередине пролета. В современной строительной практике это уже не так. Конек можно разместить в любом месте пролета, от середины до любой конечной точки пролета.

Крыша, возвышающаяся на 8 футов над 24-футовым пролетом, имеет уклон «от 1 до 3». Если подъем составляет 4 фута над 24-футовым пролетом, то уклон крыши считается «от 1 до 6».

Высота тона может быть выражена численно в виде дроби. Доля шага представляет собой определенную величину вертикального подъема по всему пролету. Например, для крыши с подъемом 4 фута и пролетом 24 фута шаг составляет «от 1 до 6», что может быть выражено как доля 1/6. Шаг «от 12 до 24» выражается как 1/2.

Термины «шаг» и «наклон» часто используются взаимозаменяемо, что неверно. Они не означают одно и то же. А наклон дает более ценную информацию, чем шаг, как определено в этой статье.





Используя приведенную выше иллюстрацию и информацию, которую мы только что узнали об уклоне и уклоне, мы можем видеть, что уклон 2:12 может быть выражен как 1/12 шага, если предположить, что пролет в два раза превышает длину участка. Если уклон составляет 4:12, шаг для 24-футового пролета составляет 1/6. Если шаг 1/3, наклон 8:12. Помните, уклон выражается в виде отношения и в дюймах на фут. А шаг – это дробь, полученная путем деления подъема на весь пролет.

Минимальный уклон для различных кровельных покрытий

Международный жилищный кодекс (IRC) устанавливает минимальные требования к кровельным покрытиям и предписывает использование инструкций по установке кровельного покрытия от производителя.

• Битумная черепица должна укладываться на скаты крыши 2:12 или больше (2015 IRC R905.2.2).
• Глиняная и бетонная черепица должна укладываться на скаты крыши 2,5:12 или больше (2015 IRC R905.3.2).
• Металлическая черепица должна укладываться на скатах крыши 3:12 или больше (2015 IRC R905.4.2).
• Рулонная кровля с минеральной поверхностью должна укладываться на скатах крыши 1:12 или больше (2015 IRC R905.4.2).
• Сланцевая черепица должна укладываться на скаты крыши 4:12 или больше (2015 IRC R905.6.2).
• Деревянная черепица должна укладываться на скаты крыши 3:12 или больше (2015 IRC R905. 7.2).
• Деревянные распорки следует устанавливать на скатах крыши 3:12 или больше (2015 IRC R905.8.2).
• Сборные крыши должны быть установлены на скатах крыш 0,25:12 или больше (2015 IRC R905.9.1), за исключением кровель из каменноугольной смолы, которые имеют минимальный уклон кровли, равный одной восьмой единице по вертикали и 12 единицам по горизонтали (уклон 1%).
• Металлические кровельные панели должны быть установлены на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
  • минимальный уклон крыши 3:12 для металлических крыш с непропаянными швами внахлест без нанесения герметика внахлест
  • минимальная крыша уклон 0,5:12 для металлических крыш с непайкой внахлест с нанесенным внахлест герметиком
  • минимальный уклон крыши 0,25:12 для кровельных систем со стоячим фальцем
• Модифицированная битумная кровля должна быть уложена на крышах с уклоном 0,25:12 или больше (2015 IRC R905. 11.1).
• Однослойная кровля из термореактивного материала должна укладываться на скаты крыши 0,25:12 или больше (2015 IRC R905.12.1).
• Однослойная кровля из термопласта должна укладываться на скатах крыши 0,25:12 или больше (2015 IRC R905.13.1).
• Кровля из напыляемого пенополиуретана должна укладываться на скате крыши 0,25:12 или больше (2015 IRC R905.14.1).
• Жидкая кровля должна укладываться на скате крыши 0,25:12 или больше (2015 IRC R905.15.1).
• Фотогальваническая черепица должна укладываться на скате крыши 2:12 или больше (2015 IRC R905.16.2).



Битумная черепица

Уклон крыши влияет на поверхностный сток воды и может определить тип кровельных материалов, которые должны быть установлены. Битумную черепицу следует использовать только на крышах с уклоном 2:12 или больше. Крыши из битумной черепицы предназначены для отвода воды, а не в качестве водонепроницаемого барьера. Уклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

Большинство битумных гонтов можно использовать на скатах крыш с 4:12 до 21:12, используя стандартные методы укладки. Асфальтовую черепицу можно использовать на уклонах от 2:12 до 3,9:12, если соблюдаются специальные процедуры укладки на малых уклонах. Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

Измерение уклона

Вам понадобится столярный уровень, рулетка и карандаш.

Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

Вы можете снять мерки с незавершенного чердачного помещения под крышей или в районе скоса, или поверх кровельных материалов. Измерение уклона от поверхности крыши может быть не самым точным из-за изначально неровной поверхности кровельного покрытия.

Ползите на недостроенный чердак. Найдите легкодоступную доску для стропил крыши. Приложите конец уровня к нижнему краю стропила крыши и держите его идеально ровно. Измерьте от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это измерение представляет собой количество дюймов, на которые поднимается крыша за 12 дюймов.

Найдите легкодоступную доску для граблей. Держите столярный уровень идеально ровно, удерживая его конец у нижнего края доски граблей. Измерьте от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края доски граблей. Это измерение представляет собой количество дюймов, на которые поднимается крыша за 12 дюймов.

Измерение уклона крыши с поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность для измерения уклона. Использование 48-дюймового столярного уровня или прямой доски 2х4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.



Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе с возможностью делать цифровые снимки уклона с земли.

Резюме

Шаг и наклон не означают одно и то же.
