Схема подключения стартера автомобиля ВАЗ 2114 (2113, 2115)

На автомобили ВАЗ 2114, 2113, 2115 устанавливается несколько моделей стартеров.

Они немного отличаются своим устройством. Но способ подключения у них одинаковый.

Вот схема подключения стартера 5712.3708 с описанием особенностей и порядка его включения и выключения.

Схема подключения стартера автомобиля ВАЗ 2114 (2113, 2115)

Схема подключения стартера автомобилей ВАЗ 2114, 2113, 2115

Описание схемы

— Стартер 5712.3708 автомобилей ВАЗ 2114, 2113, 2115 — четырехполюсной, четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

— Стартер включается поворотом ключа в замке зажигания в положение II (стартер). При этом напряжение подается с плюсового вывода АКБ, через вывод «В+» генератора и контакты замка зажигания на вывод «50» втягивающего (тягового) реле стартера. Якорь реле втягивается во внутрь втягивающего реле (срабатывает втягивающая обмотка реле), а связанный с ним бендикс выдвигается вперед. Его шестеренка входит в зацепление с зубцами маховика. Контакты внутри реле замыкаются и электрический ток с АКБ подается на электродвигатель стартера, прокручивая его вместе с шестеренкой и маховиком. Двигатель запускается.

После замыкания контактов тягового реле его втягивающая обмотка отключается. Напряжение срабатывания тягового реле не более 8 В при температуре плюс 20 градусов.

— Блокировка повторного включения стартера при работающем двигателе на автомобилях ВАЗ 2114, 2115, 2113 реализована за счет конструкции замка зажигания. Он устроен так, чтобы после поворота ключа в положение II (стартер) и последующего возвращения в положение I (стоянка), повторно его повернуть в положение II (стартер) можно только если полностью выключить зажигание (положение О — стоянка).

Примечания и дополнения

— Технические характеристики стартера 5712. 3701 автомобиля ВАЗ 2114 (2115, 2113)

Номинальная мощность — 1,55 кВт

Потребляемый ток при максимальной мощности — не более 375 А

Потребляемый ток в заторможенном состоянии — не более 700 А

Потребляемый ток в режиме  холостого хода — не более 80 А

Еще статьи по электрооборудованию автомобиля ВАЗ 2114 (2113, 2115)

— Схема подключения датчика указателя температуры ВАЗ 2114

— Схема подключения датчика давления масла на ВАЗ 2114

— Габариты ВАЗ 2113, 2114, схема подключения

— Схема подключения генератора ВАЗ 2113, 2114, 2115

— Схема подключения вентилятора на радиаторе ВАЗ 2114

Подписывайтесь на нас!

Автор MechanikОпубликовано Рубрики Электрооборудование ВАЗ 2113, 2114, 2115Метки 5712.3708, ВАЗ 2114, ВАЗ 2115, стартер, схема подключения стартера 4 463 views

Пошаговое подключение стартера на ВАЗ-2110

Первым делом нужно изучить, как работает стартер, потому как именно отсюда начинает свою работу любой автомобиль. К тому же, если вы знаете, как устроен стартер, то сможете запустить мотор и выяснить причину плохого запуска.

Чтобы самостоятельно отремонтировать стартер автомобиля, достаточно знать несколько моментов.

Большинство водителей полагают, что стартер – это реле втягивающего действия. Это реле меняет то положение, в котором находится муфта свободного действия, выдвигающая шестерню, чтобы запускать двигатель. Когда происходит запуск двигателя, реле освобождается от тока, и муфта возвращает свое прежнее положение, таким образом, шестерня попадает назад. За счет этого сохраняется время работы шестерни, и стартер машины не портится.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленчатый вал.

На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные, которые могу быть в конструкции, но не в принципе работы. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

В любом стартере имеется главных 40-60 деталей, к ним относятся:

  • бендикс;
  • реле втягивания;
  • двигатель постоянного тока электрический.

Читайте также: Пошаговая установка кондиционера на ВАЗ-2110

Водителю лучше знать, какую схему имеет стартер, и какие функции выполняют его части. Основным узлом является электродвигатель. Когда он включается, вал дает вращение коленчатому валу мотора.

Вспомогательные устройства – это бендикс и реле втягивания. Узел называется бендиксом, потому что его изобрел американский изобретатель Винсент Бендикс. Задача этого устройства в том, чтобы обеспечить вращение коленвала.

Какие функции выполняет реле:

  1. Защищает стартер от замыкания контактов в зажигании.
  2. С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
  3. Обеспечивает разгрузку контактов в замке зажигания.

Основные элементы, входящие в схему стартера, работают следующим образом. Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Рассмотрим несколько причин, по которым придется менять стартер или произвести его ремонт.

  1. Разрядка аккумулятора. Или могут окислиться наконечники или выводы. В этом случае достаточно устранить неисправности, тогда стартер снова начнет нормально работать.
  2. Инжектор. Некоторые «десятки» не воспринимают топливо плохого качества, поэтому инжектор может забиваться и загрязняться. Нужно его промыть.
  3. Если стартер работает с громким шумом, то это могло ослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер.
  4. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

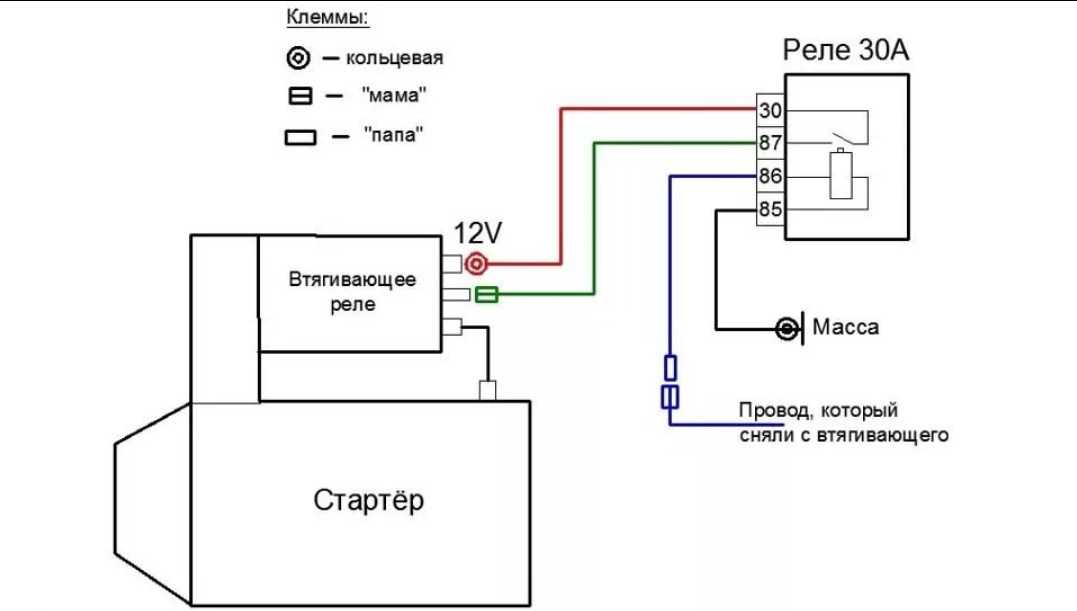

Подключение стартера на ВАЗ-2110 должно происходить следующим образом. Подготовьте:

  • провод сечением 1,5 м2;
  • разъем вида «мама» в количестве 5 штук;
  • разъем вида «папа» в количестве 1 штуки;
  • реле с 4-мя контактами и металлическим ушком;
  • кольцевой наконечник для 6 мм (количество – 1 шт.) и наконечник для 8 мм (тоже 1 шт).

Читайте также: Пошаговая замена расширительного бачка ВАЗ-2110

Закрепите реле в том месте, где удобно (это может быть бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле. Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Будьте внимательны, такая инструкция предназначается только для автомобилей ВАЗ-2110, так как там, где реле такого типа нет, значит, оно там и не должно быть. Вполне вероятно, что имеются особенности электрической системы.





Как вам статья?

Выберите специалиста для установки дистанционного стартера автомобиля

Мы не можем сосчитать, сколько раз мы слышали о том, что кто-то звонил в магазин аксессуаров для мобильных устройств, чтобы узнать цену на дистанционный стартер. Это, безусловно, кажется логичным первым шагом. Чего большинство потребителей не понимает, так это того, что производительность и надежность системы дистанционного запуска в такой же степени зависят от того, как компоненты интегрированы в автомобиль, как и от выбранного вами оборудования. Давайте поговорим о том, почему важно, чтобы специалист устанавливал дистанционный стартер вашего автомобиля.

Соединения удаленного стартера автомобиля

Знакомство с тонировкой автомобильных стекол…

Пожалуйста, включите JavaScript необходимо подключить к сильноточной проводке, подключенной к замку зажигания. Эти проводные соединения включают провода зажигания, вспомогательного оборудования, заземления и запуска. Стартерная система также должна будет контролировать запирание и отпирание дверей, соединения для контроля дверных штифтов и, по крайней мере, провод к переключателю наклона или штифту капота в передней части автомобиля. Для более новых автомобилей требуется, чтобы стартер взаимодействовал с компьютерами вашего автомобиля в сети передачи данных CAN, поэтому также необходимы подключения к проводам CAN Hi и CAN Lo. Если какое-либо из этих соединений не является ни электрически надежным, ни механически безопасным, это может повлиять на надежность системы стартера. Хуже того, в некоторых случаях некачественно выполненное подключение может негативно сказаться на надежности вашего автомобиля.

То, как выполняются эти соединения, является предметом многочисленных споров. Скрутка и лента, пайка, обжимные колпачки, стыковые соединители, Т-образные соединители и соединители 3M Scotchlok — вот некоторые из наиболее популярных вариантов, используемых для подключения провода от вашей системы стартера к жгуту проводов вашего автомобиля. Все может работать безупречно, но при неправильном выполнении все может вызвать проблемы.

Аналогия покупки автомобиля с дистанционным управлением

Если бы вы хотели купить картину для прихожей или столовой в своем доме, стали бы вы случайно звонить в художественные магазины и спрашивать их, какова цена «произведения искусства»? С почти гарантированной уверенностью тот, кто ответит на ваш звонок, пригласит вас посетить их магазин и посмотреть на произведения искусства, которые у них есть в наличии.

Покупка улучшений для вашего автомобиля ничем не отличается. Чтобы получить правильное решение, вам нужно поговорить со специалистом по продуктам розничного продавца о том, где вы паркуете свой автомобиль дома или на работе, чтобы они могли предоставить вам удаленное решение, обеспечивающее достаточный радиус действия. Им также необходимо будет подтвердить, какое оборудование требуется для интеграции системы стартера в автомобиль, поэтому необходимо проверить год, марку, модель и уровень отделки салона. Перекрестная ссылка на VIN также требуется для некоторых автомобилей, в которые были внесены изменения в середине года.

Самое главное, вы должны понимать, как магазин будет заботиться о вашем автомобиле, пока он находится в их распоряжении. Используются ли чехлы для сидений, руля и крыльев? Ставят ли они автомобильный аккумулятор на зарядку, пока он находится в отсеке? Самое главное, как они обеспечивают безопасность оборудования и электрические соединения с автомобилем? Будет ли модуль свисать с приборной панели с проводами, торчащими повсюду, или установка будет выглядеть и работать так же, как то, что поставляется с автомобилем с завода? Мы можем заверить вас, что правильно установленный высококачественный дистанционный стартер автомобиля не будет стоить самой дешевой цены в городе. С учетом сказанного картина Рембрандта или Ван Гога обойдется в копеечку.

Примеры неправильной установки дистанционного стартера

Примеры, которые вы видите ниже, ясно показывают, что любительская модернизация вашего автомобиля — бесполезная затея. Большинство примеров из розничных магазинов, которые утверждают, что они профессионалы. Мы знаем, что многие из этих предприятий в лучшем случае являются любителями, устанавливающими дистанционные пускатели для заработка. Это не делает их профессионалами или экспертами. Стивен Флемминг из Seductive Sounds в Питерборо, Онтарио, поделился этой фотографией установки дистанционного стартера в Chevy 1500. Никогда не должно быть «связки проводов», слипшихся под приборной панелью вашего автомобиля после установка была завершена. Стейси Ри из компании Mike’s Car Toys в Чатеме, Онтарио, поделилась этой фотографией сомнительного электрического соединения, которое самодельщик сделал на приборной панели своего автомобиля. Мы хотели бы знать, как долго это продолжалось бы, если бы это не было исправлено. Автомобиль был доставлен к нему, потому что он не всегда запускался с помощью оригинального ключа. После полного удаления существующего дистанционного стартера, показанного выше, Кори установил новую систему Compustar и убедился, что вся проводка была надежной, организованной и безопасной. Если бы вы попросили рекомендации, прежде чем нанимать кого-то для строительства вашего дома, вам следует изучить работу, выполняемую магазином, который вы планируете использовать для обновления удаленного стартера. Вы никогда не должны видеть какие-либо провода или модули, свисающие из-под приборной панели автомобиля. Этот плохой подход к интеграции компонентов представляет значительную угрозу безопасности.

Если картинка стоит тысячи слов, то видео стоит 10 миллионов. Наши друзья из Sweet Sounds в Манкато, штат Миннесота, сняли видео, чтобы показать, как все может пойти не так, если вы выберете неправильный магазин.

Джейсон Хенриксен из компании Certified Autosound в Абботсфорде, Британская Колумбия, предоставил набор фотографий до и после установки дистанционного стартера в Toyota Yaris. Путаница проводов, скрытая большей частью рулона изоленты, не является квалифицированной установкой. Сняв стартер, Джейсон подготовил систему дистанционного запуска Compustar для интеграции в автомобиль. Профессиональные магазины определят, какие провода необходимы для установки, а затем свяжут жгут тканевой лентой, чтобы ничего не гудело и не дребезжало во время движения автомобиля по дороге.

Проведите исследование и получите вознаграждение

Если у вас возникнет желание позвонить в местный магазин аксессуаров для мобильных устройств, чтобы узнать цену на автомобильный стартер, остановитесь. Вы не воздаете себе или своему автомобилю должное, делая покупки в зависимости от цены. Вы не знаете, какой пульт вы получите, и не имеете ни малейшего представления о том, как система будет интегрирована в ваш автомобиль или грузовик. Прокатитесь и посетите несколько магазинов. Попросите посмотреть примеры их работ. Спросите, почему они выбирают продукты, которые предлагают. Потратьте время, чтобы выбрать лучшее, и вам не придется иметь дело с головной болью.

Что такое DOL Starter? Подключение и работа пускового устройства прямого подключения

Асинхронный двигатель при запуске потребляет большой ток. Этот пусковой ток может повредить обмотки двигателя. Чтобы избежать каких-либо повреждений, мы используем различные методы снижения пускового тока с помощью пускателя двигателя. Эти методы зависят от номинальных характеристик двигателя и нагрузки, подключенной к двигателю. Помимо этого, пускатель двигателя также защищает двигатель от перегрузки и перегрузки по току.

В пускателе прямого действия или прямого пуска используется метод пуска от полного напряжения или от сети, при котором двигатель напрямую подключается к полному напряжению через автоматический выключатель или автоматический выключатель и реле для защиты от перегрузки. Поэтому такой пускатель используется с асинхронными двигателями мощностью менее 5 л.с.

  • Запись по теме: Что такое стартер двигателя? Типы пускателей двигателей и методы пуска двигателей

Содержание

Что такое Direct Online (DOL) Starter?

DOL Starter (Direct Online Starter) также известен как «пускатель через линию». Пускатель DOL представляет собой устройство, состоящее из главного контактора, защитных устройств и реле перегрузки, которое используется для пуска двигателя . Он используется для двигателей с низким рейтингом, обычно ниже 5 л.с.

В методе пуска двигателя с прямым пуском в режиме онлайн обмотки статора двигателя напрямую подключаются к сети питания, где DOL защищает цепь двигателя от высокого пускового тока, который может повредить общую цепь, поскольку начальный ток намного выше, чем полный номинальный ток.

Ниже приведена базовая схема подключения DOL (Direct Online Starter).

Защита, предлагаемая пускателем DOL:

Пускатели двигателя не только обеспечивают безопасный пусковой ток, но и защищают двигатель во время работы. Понятно, что пускатель DOL обеспечивает полное линейное напряжение, но обеспечивает следующую защиту:

Защита от перегрузки по току:

Состояние, вызывающее протекание большого количества аварийного тока, в основном из-за короткого замыкания или замыкания на землю, называется перегрузкой по току.

Состояние перегрузки по току может привести к повреждению двигателя, линий электропередач и представлять опасность для операторов. Такой ток слишком опасен для краткого момента.

В пускателе DOL мы используем автоматический выключатель или предохранители для защиты от перегрузки по току. Они размыкают цепь и мгновенно прерывают ток, пока проблема в системе не будет решена. Предохранитель или автоматический выключатель тщательно выбираются с учетом его номинала. Потому что мы не хотим, чтобы предохранитель сгорел, но чтобы выдерживать пусковой ток, а также большой ток нагрузки. Номинал прерывателя максимального тока поддерживается немного выше, чем номинальный пусковой ток двигателя.

  • Запись по теме: Что такое устройство плавного пуска? Его работа, схема и приложения

Защита от перегрузки:

Состояние, при котором нагрузка, подключенная к двигателю, превышает установленный предел, и двигатель потребляет чрезмерный ток, называется состоянием перегрузки. При перегрузке ток выходит за безопасные пределы, что приводит к повреждению проводов и обмоток двигателя. Он плавит обмотки и может стать причиной пожара.

Чтобы защитить двигатель от перегрузки, мы используем реле перегрузки, которое отключает источник питания и защищает систему от перегрева. Реле перегрузки контролирует ток и прерывает поток тока, когда он превышает определенный предел в течение определенного периода времени. Механизм отключения может различаться и зависит от применения двигателя.

Ниже приведены несколько типов реле перегрузки, используемых для защиты двигателя:

Тепловое реле перегрузки : Этот тип реле перегрузки работает по принципу расширения за счет тепла, выделяемого протекающим током. Биметаллическая полоса используется с различным тепловым расширением для разрыва или замыкания цепи в зависимости от температуры.

Магнитное реле перегрузки : такие реле работают по принципу магнитного поля, создаваемого током, протекающим через катушку. Чрезмерный ток, потребляемый двигателем (т. е. заданная величина), создает магнитное поле, достаточное для размыкания контактных клемм и прерывания подачи тока.

Электронное реле перегрузки : Электронное реле представляет собой полупроводниковое устройство без каких-либо подвижных частей или контактов. Он использует датчики тока для контроля тока двигателя и имеет регулируемую настройку, позволяющую выполнять отключение в широком диапазоне значений номинального тока.

  • Сообщение по теме: Зачем нам нужно устанавливать стартер с двигателем?

Конструкция устройства запуска DOL:

Устройство запуска DOL или Direct Online имеет всего две кнопки; Зеленый и красный, где зеленая кнопка используется для запуска, а красная — для остановки двигателя. Зеленая кнопка соединяет клеммы и замыкает цепь, а красная кнопка отсоединяет клеммы и разрывает цепь.

Пускатель DOL состоит из автоматического выключателя или MCCB или предохранителя, реле перегрузки и контактора или катушки. Автоматический выключатель используется для защиты от коротких замыканий, а реле перегрузки защищает двигатель от перегрузки. Контактор используется для запуска и остановки двигателя, где соединены зеленая и красная кнопки. Проводка для кнопки запуска и остановки кратко описана в этой статье ниже.

Детали пускателя DOL:

Пускатель DOL состоит из следующих частей:

Автоматический выключатель или предохранитель:

Автоматический выключатель или предохранитель подключается непосредственно к сети электропитания и используется для защиты от короткие замыкания. Он отключает источник питания в случае короткого замыкания, чтобы защитить систему от любых потенциальных опасностей.

Магнитные контакторы:

Магнитный контактор представляет собой электромагнитный переключатель, который работает электромагнитным способом для переключения питания, подаваемого на двигатель. Он удобно подключает и отключает несколько контактов, обеспечивая дистанционное управление работой.

Магнитное поле, создаваемое катушкой, используется для переключения клемм. Проходящий ток через катушку намагничивает железный сердечник, окруженный катушкой. Магнитная сила притягивает якорь, замыкая или размыкая контакты.

Магнитные контакторы имеют три НО (нормально разомкнутых) главных контакта, используемых для питания двигателя, и вспомогательные контакты (НО и НЗ) с меньшим номиналом, используемые для цепи управления. Катушка подключается к источнику напряжения через вспомогательные контакты. Кроме того, имейте в виду, что катушки, используемые для однофазного и трехфазного питания, различаются в зависимости от напряжения питания.

Реле перегрузки:

OLR или реле перегрузки является последней частью, используемой в пускателе DOL, и используется для защиты от перегрузки двигателя. Он прерывает ток, когда он превышает определенный предел, но также допускает высокий пусковой ток. Таким образом, OLR тщательно подбирается таким образом, чтобы его предел тока срабатывания не опускался ниже диапазона пускового тока.

Чрезмерный ток может повредить изоляцию электрических проводов, а также обмотку двигателя. Ожидаемый срок службы двигателя уменьшается, и это может привести к короткому замыканию обмоток, что может привести к возгоранию.

Простой предохранитель или автоматический выключатель не могут защитить систему от перегрузки, поскольку они используются для защиты от перегрузки по току (короткого замыкания). OLR имеет свойства измерения тока, которые могут различать пусковой ток и ток перегрузки.

  • Связанный пост: Основное различие между контактором и пускателем

Схема подключения стартера DOL:

 Трехфазное и однофазное подключение немного отличается друг от друга. Ниже приведена проводка для трехфазного и однофазного стартера:

Схема подключения трехфазного пускателя DOL :

Это схема подключения пускателя DOL

MCCB или автоматический выключатель : фазы R, Y и B подключаются через MCCB к контакторам.

Магнитный контактор : Контактор имеет 3 типа контактов:

1) Главные контакты : Контактор имеет 3 основных (НО) контакта, известных как L1, L2 и L3.

  • L1 подключается к фазе R через MCCB
  • L2 подключен к фазе Y через MCCB
  • L3 подключен к фазе B через MCCB
  • Точка 1 подключена к фазе R, а точка 2 подключена к точке Т1 реле перегрузки.
  • Точка 3 подключена к фазе Y, а точка 4 подключена к точке T2 реле перегрузки.
  • Точка 5 подключена к фазе B, а точка 6 подключена к точке T3 реле перегрузки.

2) Вспомогательные замыкающие контакты : вспомогательные замыкающие контакты 53 и 54 замыкаются при подаче питания на катушку. Он подключается через зеленую и красную кнопку.

  • Точка-53 подключена к кнопке пуска точки-96
  • Точка-54 подключена через кнопку стоп.

3) Вспомогательные размыкающие контакты : размыкающие контакты 95 и 96 являются нормально замкнутыми контактами реле перегрузки и размыкаются, когда ток превышает определенный предел.

  • Точка-96 подключена к кнопке стоп.

Катушка реле : Точки катушки реле A1 и A2 подключаются к источнику питания через OLR, кнопку запуска и кнопку остановки.

  • Точка A1 подключена к R-фазе от точки 1.
  • Точка A2 подключена к клемме NC реле перегрузки, точка 95.

Реле перегрузки: Реле перегрузки имеет нормально соединенные клеммы T1, T2 и T3, которые подают питание на двигатель.

  • T1 подключается к точке 2 контактора.
  • Т2 подключен к точке-4 контактора.
  • Т3 подключен к точке-6 контактора.

Однофазный пускатель прямого пуска Схема подключения:

Однофазный пускатель прямого пуска может быть сконструирован с использованием тех же компонентов, которые показаны на следующей схеме.

Мы должны использовать все 3 полюса реле перегрузки, иначе дисбаланс из-за протекания тока только по 2 из них вызовет ненужное отключение.

Работа пускателя DOL:

Пускатель DOL подключает 3-фазное питание, т. е. фазу R, фазу Y и фазу B, к клеммам асинхронного двигателя.

На приведенной выше схеме пускателя DOL есть два типа цепей; Цепь управления и силовая цепь.

Цепь управления :

Она питается только от 2 фаз источника питания и отвечает за пуск и остановку питания, подаваемого на двигатель.

Зеленая кнопка пуска и красная кнопка останова подключены внутри цепи управления. Кратковременное нажатие зеленой кнопки запускает двигатель, и питание подается при ее отпускании. Нажатие красной кнопки отключает подачу питания и останавливает двигатель.

Нажатие пусковой (зеленой) кнопки :

Зеленая кнопка подключается к источнику питания фазы B через точку 5 и точку 53 и соединяет его с точкой-A2 катушки реле через точку 96- OLR- 95.

Нажатие на зеленую кнопку замыкает контакты и обеспечивает подачу напряжения на катушку реле, которая активирует его. Катушка перемещает контактор в замкнутое положение, и питание подается на асинхронный двигатель.

Отпускание кнопки «Пуск» (зеленая) :

Когда кнопка пуска отпущена, подача напряжения на катушку реле сохраняется. Подача напряжения осуществляется от точки 54 контактора (замкнутое положение) через точку OLR 95-96.

В случае перегрузки точка 95-96 OLR размыкается и обесточивает катушку для размыкания контакторов.

Нажатие кнопки «Стоп» (красная) :

После отпускания кнопки «Пуск» нажатие кнопки «Стоп» размыкает ее контакты и прерывает подачу напряжения на катушку реле. следовательно, катушка обесточивается, а контактор переключается в разомкнутое положение и прекращает подачу питания на двигатель.

Цепь питания:

Цепь питания отвечает за подачу питания на двигатель. Его работа заключается в передаче большого количества тока, необходимого для питания двигателя. Переключение этой цепи контролируется схемой управления.

Принцип работы пускателя DOL:

Пускатель Direct Online работает при полном напряжении или при подключении через линию, когда двигатель напрямую подключен к источнику полного напряжения. Поскольку снижения напряжения нет, пусковой ток очень велик, что приводит к высокому пусковому моменту.

Когда двигатель запускается, он потребляет огромный ток, обычно в 5-6 раз превышающий его номинальный ток полной скорости. Огромный потребляемый ток вызовет падение напряжения в сети. Постепенное увеличение скорости уменьшит ток, потребляемый от линий, но не ниже определенной скорости (обычно 75%). Как только двигатель достигает номинальной скорости, потребляемый ток и сетевое напряжение возвращаются к норме.

Поскольку дол обеспечивает высокий пусковой ток, двигатель создает высокий пусковой момент. Создаваемый крутящий момент также зависит от номинальной мощности двигателя. Нагрузка, подключенная к двигателю, влияет на ускорение и время, необходимое для достижения полной скорости. Если нагрузка, подключенная к двигателю, имеет высокий крутящий момент, то крутящий момент, создаваемый двигателем, не будет ускоряться. И вам нужно заменить его на двигатель с высоким пусковым моментом.

Также имейте в виду, что пусковой ток может повредить обмотки двигателя. Таким образом, двигатели малой мощности подключаются через пускатель прямого пуска.

Особенности, преимущества/недостатки и области применения DOL Starter

Преимущества

  • Устройство очень просто проектировать, эксплуатировать и обслуживать.
  • Самый дешевый и экономичный стартер.
  • Имеет компактный дизайн и занимает меньше места.
  • Обеспечивает 100% пускового момента.
  • Схема управления (зеленая и красная кнопки) проста, с ней справится неспециалист.
  • Упрощено понимание и устранение неполадок в системе.
  • Соединяет обмотку двигателя треугольником.

Недостатки

  • Поскольку используется технология пуска при полном напряжении, пусковой ток очень высок.
  • Высокий пусковой ток может повредить двигатель, поэтому следует использовать только двигатели с низкими характеристиками.
  • Высокий пусковой ток вызывает падение напряжения в линиях электропередач, что может быть опасно для других параллельно подключенных приборов.
  • В некоторых случаях высокий пусковой момент может быть излишним.
  • Высокий пусковой момент вызывает механическое напряжение, сокращающее срок службы самого двигателя.
  • Нет контроля пускового тока и крутящего момента.

Характеристики:

Ниже приведены некоторые характеристики пускателей DOL;

  • Обеспечивает высокий пусковой ток.
  • Обеспечивает высокий пусковой момент.
  • Вызывает падение напряжения в электросети.
  • Имеет простейший механизм управления.
  • Подходит для двигателей малой мощности.

Применение:

  • Пускатели DOL используются для двигателей с малой номинальной мощностью.
