Поскольку УАЗ Патриот имеет непосредственное отношение к когорте внедорожников, то это должно предполагать обязательное присутствие в конструкции данного автомобиля системы полного привода. Наличие 4 ведущих колес позволяет УАЗ Патриот уверенно преодолевать самые разные по сложности препятствия, которыми усеяно бездорожье.

Наша статья затронет конструктивные особенности полного привода ульяновского внедорожника. Также рассмотрим, как работает система и как включить полный привод.

Содержание

1. Принцип действия системы полного привода
2. Включение полного привода на Патриоте
3. Положения рычага раздатки и их значения
4. Подведем итоги

Принцип действия системы полного привода

Нет сомнений, что полный привод — весьма приятный бонус для владельца любого авто. Преимущества в проходимости и устойчивость на скользком покрытии здесь на лицо. Однако такой привод может преподнести владельцу УАЗ Патриот некоторые неприятные моменты. Первый из них – это повышение топливного расхода.

Поговорим о преимуществах, поскольку их значительно больше в сравнении с негативными аспектами.

Итак, достоинства:

• сцепление с дорожным полотном существенно повышается;
• уверенный старт, особенно на скользкой поверхности;
• значительно улучшается проходимость;
• более прогнозируемая управляемость и устойчивость.

К недостаткам можно причислить сложность конструкции, хотя это сугубо субъективный аспект, ведь для большинства технически «подкованных» владельцев полный привод УАЗ Патриот в конструктивном плане не представляется чем-то особенным.

Рассмотрим, какие типы полноприводных систем здесь наиболее распространены.

Их три:

1. Когда полный привод постоянный.
2. С возможностью ручного подключения.
3. Автоматически подключаемый.

В УАЗ Патриот разработчики применили именно второй тип системы, то есть полноприводный режим можно активировать вручную.

Такая схема наделена рядом преимуществ, а именно:

• возможность экономить топливо;
• включение при возникновении потребности;
• стоимость узлов существенно ниже в сравнении с вариантом, где полный привод подключается в автоматическом режиме.
• Осталось еще выяснить, как включить полный привод.

Как работает устройство? Главная роль в полноприводной системе УАЗ Патриот отведена кардану, с помощью которого вращение передается на задние колеса непосредственно через мост кормы. Это моноприводный режим, ведь передние колеса пока не подключены и обладают «статусом» ведомых. Ниже рассмотрим, как включить полный привод.

Заметим, что для энерговооруженных внедорожников такой конструкторский подход является оптимальным решением. Здесь уровень распределения момента между осями составляет 50 на 50 (в процентах).

Работа привода на 2 оси осуществляется по нижеприведенной кинематической схеме.

1. Крутящий момент с маховика мотора направляется в коробку передач, а с нее передается раздатке.
2. В раздаточной коробке присутствует специальный механизм – межосевой дифференциал. Он необходим для перераспределения вращающего усилия между осями.
3. Когда рычаг активации переднего привода отключен, то передача момента осуществляется только на заднюю ось.
4. Если рычаг включить, то раздаточная коробка начнет распределять момент уже между двумя осями.
5. Как отмечалось, усилие вращения передается карданным валам, причем не только заднего, но и переднего привода.

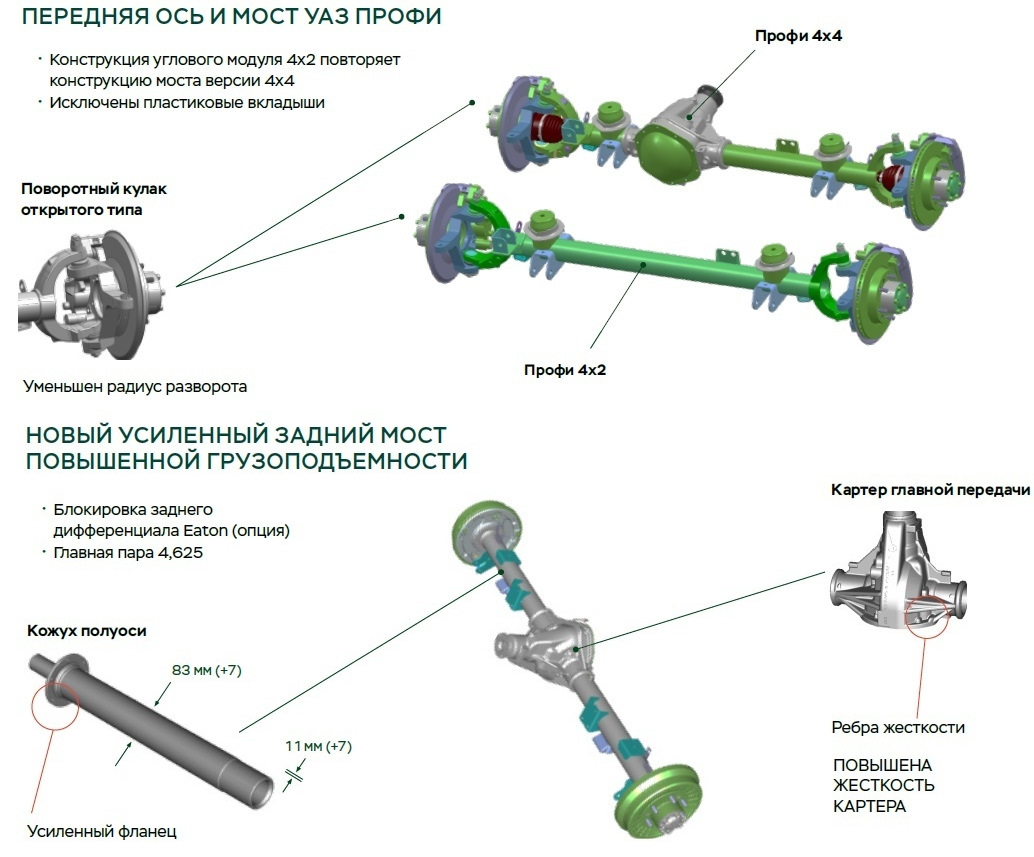

6. Для того, чтобы привести в действие задние колеса, конструкторы установили мост, который состоит из редуктора с дифференциалом и полуосей со ступицами. Примерно аналогичные узлы применены и для передачи момента к передним колесам.
7. Полезным свойством системы является наличие блокировки дифференциала. Эта функция позволяет повысить проходимость, так как синхронизирует вращение колес на одной оси при пробуксовке, а это не приводит к существенной потере момента.

Единственным недостатком опции фигурирует то, что систему не рекомендовано длительно использовать, иначе возможно быстрое появление шумов, вибраций и прочих признаков неисправностей в узлах привода.

Теперь поговорим, как включить полный привод в автомобиле UAZ Patriot.

Датчик давления масла Уаз Патриот 409

Раздатка Даймос на Уаз Патриот схема

Включение полного привода на Патриоте

Управление системой предполагает предварительное переключение ступичных муфт. Чтобы владелец UAZ Patriot мог обеспечить правильное подключение привода передней оси потребуется выполнить ряд несложных манипуляций. Итак, включение переднего моста происходит следующим образом:

1. Сначала вручную активируем колесные муфты. Для этой цели со стороны левого колеса переводим указатель вправо, а со стороны правого – влево.
2. Теперь ранее указанным рычагом включаем раздаточную коробку. Привод подключен – можно передвигаться.
   Таким образом происходит включение переднего моста.

Если требуется активировать пониженную передачу, то рычаг раздатки переключаем в соответствующее положение. Данный режим необходим с целью повышения проходимости внедорожника. Как видите, включение переднего моста не вызывает никаких затруднений.

При потребности отключить полноприводный режим поступаем в обратной последовательности, то есть сначала возвращаем в исходную позицию рычаг, а затем отключаем обе муфты (хабы).

Положения рычага раздатки и их значения

Рычаг располагается, естественно, в салоне в непосредственной близости от основного рычага выбора передач трансмиссии.
Перейдем к рассмотрению положений рычага с пояснениями, и как работает устройство.

1. Рычаг располагается слева сзади. Данная позиция является основной и свидетельствует о деактивированном переднем приводе. Здесь раздаточная коробка не функционирует, а передача момента в полном объеме адресуется задней оси.
2. Рычаг переместился вперед и направо. Такая позиция говорит о подключенном приводе передка. Заметим, что пониженная передача все равно остается неактивной. Данный режим весьма эффективен на скользком покрытии или при преодолении легкого бездорожья.
3. Положение, когда рычаг переведен вправо, а затем назад на половину первоначального хода. Данная позиция характеризуется нейтральным положением раздаточного агрегата, что свидетельствует о неподвижности автомобиля в заданный момент.
4. Рычаг находится в положении, почти соответствующем предыдущему, однако доведен назад до упора. При такой позиции «наблюдатель» понимает, что внедорожник функционирует по полноприводной схеме, причем с активированной пониженной передачей. К таким действиям следует прибегать во время преодоления значительных препятствий на бездорожье или же, если UAZ Patriot «засел» в болоте и необходимо оттуда выбраться. То есть режим эффективен в критических ситуациях и постоянному применению не подлежит, иначе возникает риск нанесения вреда агрегатам системы.

Подведем итоги

В 2015 г. производитель ульяновских внедорожников внес коррективы в систему полного привода. Теперь подключение передних колес, то есть управление раздаточным агрегатом, осуществляется не с помощью рычага, как мы только что рассмотрели, а посредством электроники. В салоне традиционный рычаг был заменен небольшим регулятором, который обладает аналогичным функционалом. В том случае, если в вашем авто нет рычага, то включение переднего моста происходит по схеме описанной

Муфта подключения переднего моста УАЗ (хабы) РУЧНАЯ серия СИТИ redBTR (2 шт.)

О товаре

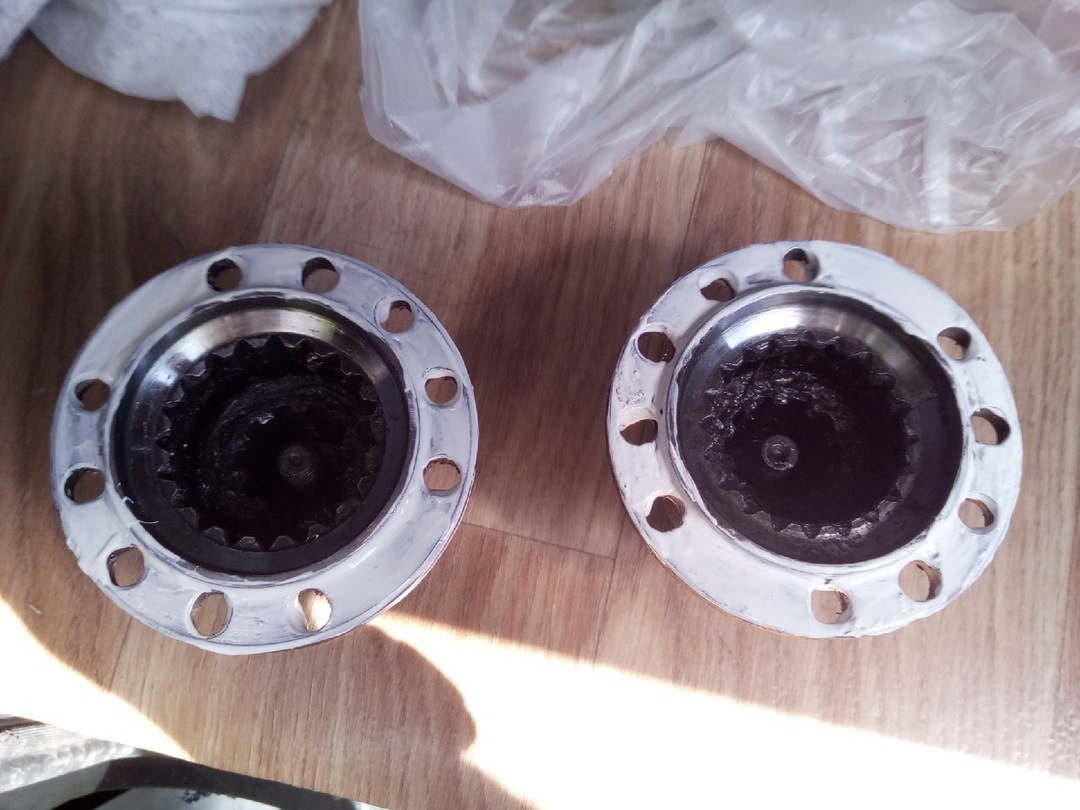

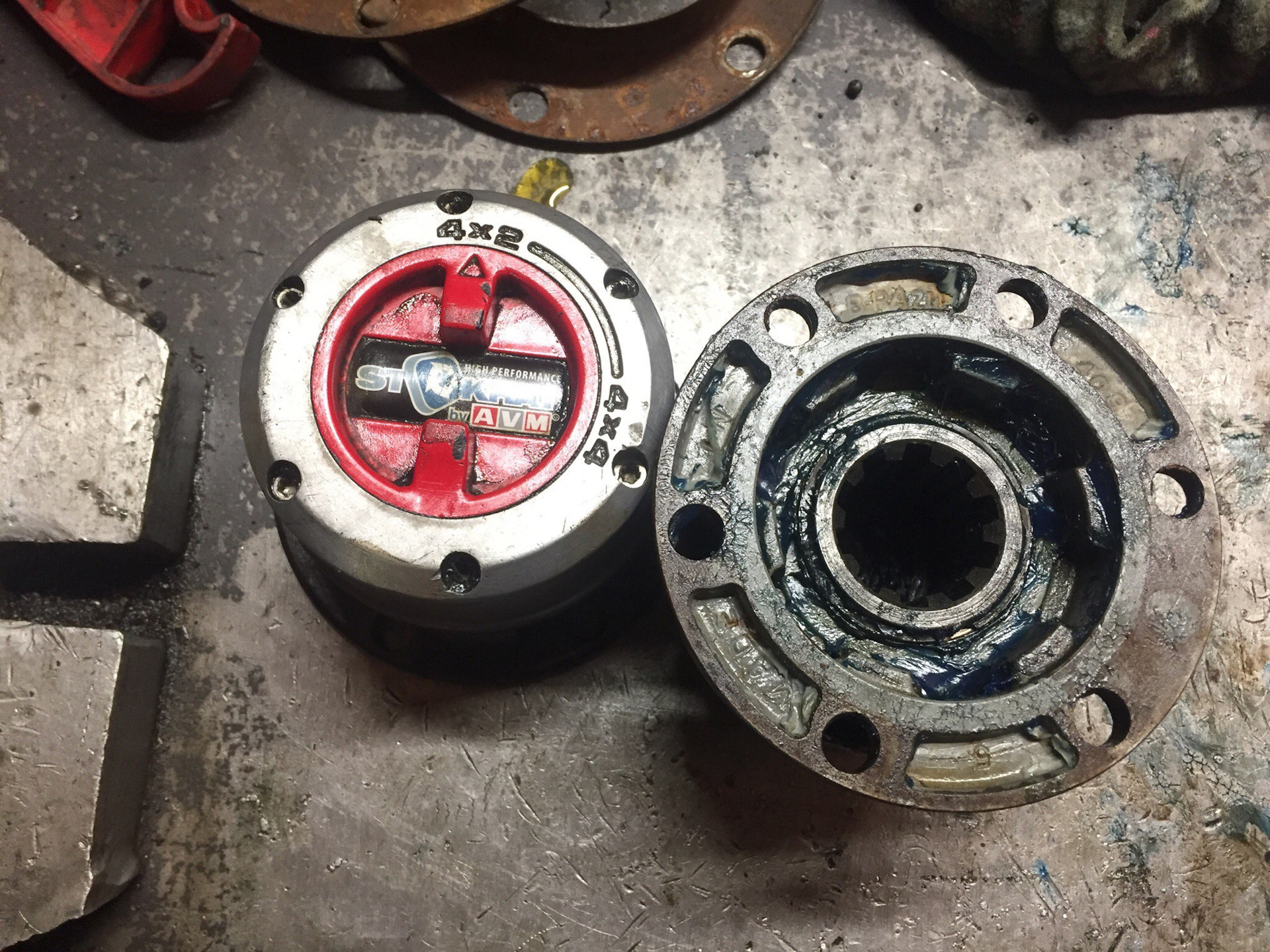

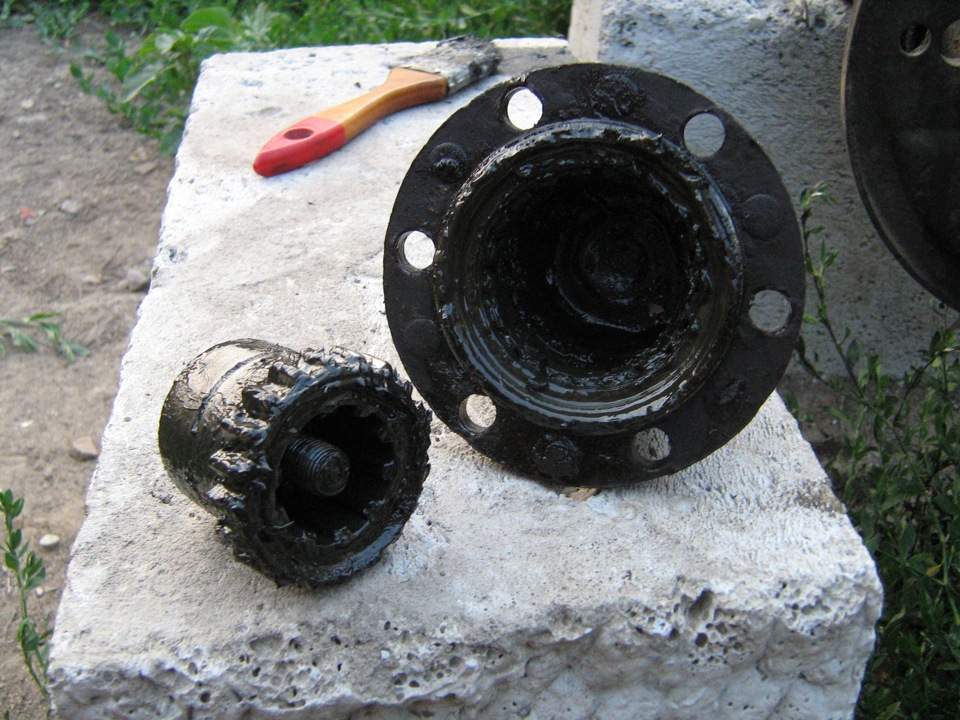

Колесные хабы отключают передние колеса автомобиля от трансмиссии и приводов переднего моста, тем самым предохраняют эти узлы от преждевременного износа при движении на дорогах общего пользования. Дополнительный плюс – сокращение потребления топлива и улучшение разгона и наката автомобиля.

Надежная конструкция хабов redBTR УАЗ серии CITY не подведет и на бездорожье, и на дорогах общего пользования так как они:
• герметичны — силиконовая прокладка рукоятки не пропускает влагу;
• надежны — ведущая и блокирующая шестерни закалены до твердости 59HRC, при включении фиксируются пружиной увеличенной жесткости;
• корпус изготовлен методом холодной штамповки.

Технические характеристики

—Количество шлицев полуоси — 10 шт.;
—Количество крепежных болтов — 6 шт.;
—Диаметр расположения посадочных отверстий — 89,80 мм..

 Плюсы установки ручного хаба:

• исключить нагрузку на двигатель;
• исключить износ элементов переднего моста (подшипники, сальники, дифференциал, главная пара и др.) в их отключенном состоянии, что соответствует положению переключателя 4х2;
• снизить вибрацию и шум;
• улучшить динамику автомобиля (разгон и накат) ;
• снизить расход топлива на 5-7%;
• снизить расход трансмиссионного масла;
• простота монтажа (устанавливается без снятия колёс) ;
• длительный срок эксплуатации;
• исключают возможность самопроизвольного отключения, в отличии, от автоматического;
• внутри хабов всё из металла (сталь, алюминий), шестерни из закаленного металла.

Комплектация

1.Муфта переключения переднего моста — 2 шт.
2.Уплотнительная прокладка — 2 шт.
3.Паспорт изделия — 1 шт.
4.Картонная упаковка — 1 шт.
5.Гарантийный срок — 1 год.

Применяемость

Предназначена для автомобилей УАЗ всех модификаций любого года выпуска (469, 3151, Хантер, 452, 3303, 3741, 2206, Патриот, Пикап, Карго, Профи).

Установка

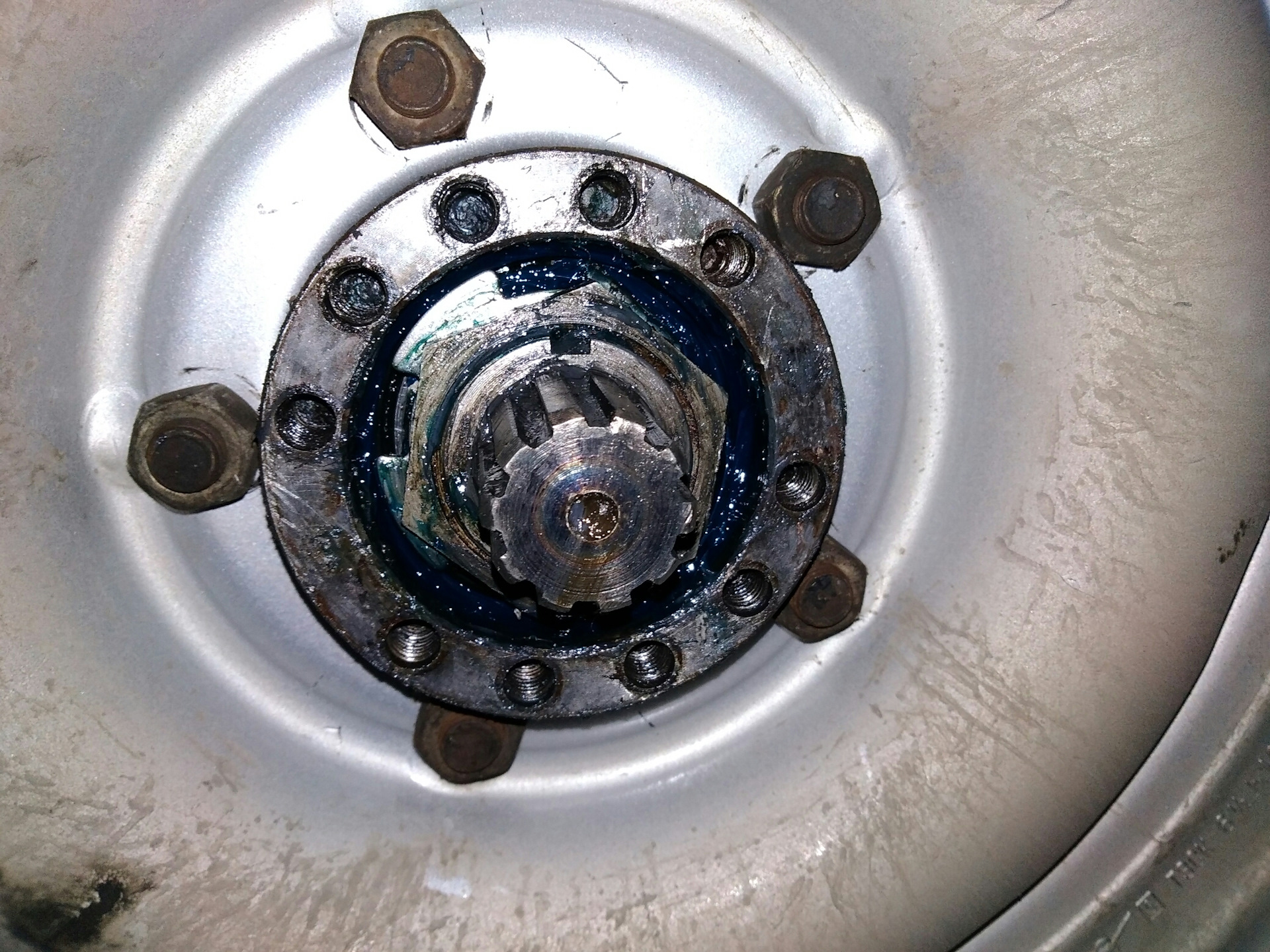

1. При наличии на автомобиле ведущих фланцев привода переднего моста демонтируйте их перед установкой муфт.

2. Очистите и обезжирьте привалочную поверхность ступицы автомобиля от грязи и смазки.
3. Для защиты узла от попадания влаги нанесите на привалочную плоскость ступицы герметик. После этого установите прокладку из комплекта, совместив отверстия в ней с отверстиями ступицы колеса.
4. Для установки каждой муфты требуется 6 болтов (можно использовать штатные болты крепления ведущего фланца). Нанесите герметик на резьбу болтов – это позволит предотвратить утечку смазки из ступицы.
5. Нанесите герметик на привалочную плоскость муфты.
6. Совместите шлицы муфты со шлицами привода переднего моста (ШРУСа) и закрепите муфту на ступице штатными болтами.
7. Если в процессе установки вы демонтировали верхнюю крышку муфты, установите ее на место и поверните рукоятку переключения режимов в положение 4х2 (блокирующая шестерня в положении «выключено», пружина сжата, шестерня находится возле крышки). Для муфт серии Х на винты М4 крепления крышки муфты нанесите герметик (туба с красной субстанцией) из комплекта поставки – это предотвратит отворачивание винтов в процессе эксплуатации.

Устанавливаются на ступицы колес переднего моста. Муфта (хаб) УАЗ устанавливается в мосты: Тимкен Спайсер Гибридный Редукторный.

Требования по технике безопасности.
1. Не устанавливайте муфты на автомобиль, не ознакомившись с руководством по эксплуатации.
2. Перед установкой муфт, автомобиль затормозить ручным тормозом и подложить «башмаки» под колесо.
Внимание! Муфты устанавливать и эксплуатировать только на автомобилях с технически исправным, приводом колёс!
