Подключение волговских сигналов через реле схема

Скачать файл — Подключение волговских сигналов через реле схема

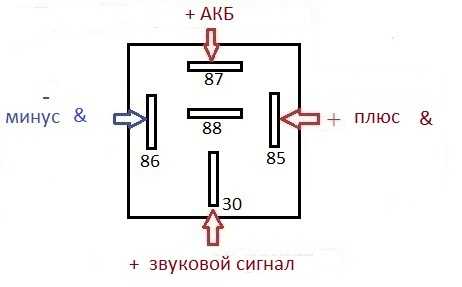

Хорошо знакомый еще по школьным урокам химии электролиз весьма продуктивно применяется в наших автомобилях, в том числе и в ОКе. К сожалению, не во благо автовладельца, а во благо автопроизводителя, в очередной раз на нас сэкономившего. Речь идёт о звуковом сигнале и о реле точнее о его отсутствии. Напомню, электролиз — это окислительно-восстановительный процесс, протекающий на электродах при прохождении постоянного электрического тока через раствор или расплав электролитов. Добавляем не самые благоприятные условия эксплуатации автомобиля, а именно влагу и грязь, и получаем всё что нам ‘необходимо’ для электролиза, читай — гниения проводов и контактов. Подключение звукового сигнала через реле решает сразу две задачи — подключение звукового сигнала по грамотной схеме и возможность подключения волговского звукового сигнала в виду того что в нём ‘-‘ подаётся по кузову и никак не может замыкаться кнопкой на руле; можно, конечно, поизвращаться над диэлектрическими креплениями сигнала, но указанный ниже способ гораздо проще и эффективнее. Провод длина зависит от места установки сигнала, в моём случае хватило порядка 1,5 м ; Клеммы ‘мама’ — 4 шт. Указанный на фото 1 комплект проводов можно изготовить в спокойных домашних условиях, предварительно замерив длину необходимого провода. С пайкой это займёт порядка минут в зависимости от квалификации. Указанного на фото 1 монтажного комплекта достаточно для установки двух волговских сигналов без дополнительных паек и обжимов на месте, которая займёт порядка 10 минут. Работу удобнее проводить при снятой радиаторной решётке 6 саморезов. Стандартная схема подключения звукового сигнала. Модернизированная схема подключения звуковых сигналов. На его место устанавливаем реле, предварительно немного увеличив его ушко сверлом или круглым напильником фото 2 ;. На плюсовой провод, который шёл к звуковому сигналу в моём случае был красный, можно проверить контрольной лампочкой, кинув второй контакт лампочки на кузов , на расстоянии порядка 10 см от клеммы устанавливаем ‘пиявку’ и подключаем в неё провод ‘мама’ — ‘папа’ см. Это соединение желательно пропаять. На оставшийся й контакт реле подключаем провод-двойник см. Сами сигналы размещаются по желанию. В моём случае сигналы были установлены на креплении ‘запаски’ фото 3 , ввиду того что оно не используется по назначению. Подписка на новости ОКА-КЛУБА a: Для реализации грамотной схемы подключения и установки волговских сигналов нам понадобятся: Стандартная схема подключения звукового сигнала Модернизированная схема подключения звуковых сигналов Последовательность действий по установке звуковых сигналов: Снимаем ‘-‘ с аккумулятора; Снимаем родной звуковой сигнал; На его место устанавливаем реле, предварительно немного увеличив его ушко сверлом или круглым напильником фото 2 ; На плюсовой провод, который шёл к звуковому сигналу в моём случае был красный, можно проверить контрольной лампочкой, кинув второй контакт лампочки на кузов , на расстоянии порядка 10 см от клеммы устанавливаем ‘пиявку’ и подключаем в неё провод ‘мама’ — ‘папа’ см. Далее плюсовой провод с отростком подключаем к му и му контактам реле в любом порядке; Оставшийся провод, который шёл на ‘-‘ сигнала, подключаем к му контакту реле; На оставшийся й контакт реле подключаем провод-двойник см.

Ока в Новосибирске

Проехал шлагбаум в домодедово не сдав карту

Создать личный кабинет в иркутскэнергосбыт

Установка реле и волговских звуковых сигналов на Оку

Проблемы в работе шмо начальных классов

Схема пилота для компьютера

Расписание 63 автобуса архангельск

Как делают зерненый творог

Установка звуковых сигналов от «Волги»

Nike южный полюс каталог

Герметик универсальный белый

Как научиться делать тесты

Установка реле и волговских звуковых сигналов на Оку

Цб личный кабинет финансовые рынки

Суп из консервов

Понятие партия власти

Информация по обслуживанию

Информация по обслуживанию

Указания по диагностике

•	Перед тем, как начать диагностику, см. Проверка диагностической системы — Автомобиль .

•	Обзор процедуры диагностики см. в Диагностика на основе стратегического подхода .

•	В Диагностика — Процедурные инструкции приводятся общие сведения о каждой категории диагностики.

Диагностическая информация о неисправности

Цепь	Замыкание на массу	Обрыв/высокое сопротивление	Замыкание на напряжение питания	Характеристики сигнала
Звуковой сигнал В+	2	2	—	—
Сигнал переключателя звукового сигнала	1	2	2	—
Сигнал предупреждения пешеходов	3	3	3	—
Управление реле звукового сигнала	B2750 02	B2750 04	B2750 01	—
Управление звукового сигнала	2	2	1	—
Масса выключателя звукового сигнала	—	2	—	—
Масса звукового сигнала	—	2	—	—
Заземление реле звукового сигнала	—	B2750 04	—	—
1. Звуковой сигнал всегда включен 2. Звуковой сигнал не работает 3. Неисправность системы предупреждения пешеходов

Описание цепи/системы

На реле звукового сигнала и переключатель реле звукового сигнала постоянно подается питающее напряжение При нажатии на переключатель звукового сигнала на катушку реле подается бортовое питание через контакты переключателя и цепь управления реле звукового сигнала, активируя, таким образом, реле. Затем напряжение подается на звуковой сигнал через переключатель реле, предохранитель звукового сигнала и цепь управления звуковым сигналом Блок управления кузовным оборудованием (BCM) также может подавать бортовое напряжение в цепь управления реле звукового сигнала, как описано выше. Звуковой сигнал подается все время, пока заземлена цепь управления реле звуковым сигналом.

Блок управления кузовным оборудованием подает напряжение 12 В в цепь сигнала предупреждения о пешеходах, когда нажат переключатель предупреждения пешеходов, расположенный на многофункциональном рычаге сигнала поворота. BCM обнаружит падение напряжения в сигнальной цепи и в случае, если автомобиль находится в положении D (привод), отправит команду в виде пачки из 8 импульсов.

Рекомендации по диагностике

Замыкание на массу в цепи управления реле звукового сигнала или замыкание на источник питания в цепи управления звукового сигнала приводят к тому, что звуковые сигналы раздаются непрерывно до тех пор, пока устройство не перегреется и не выйдет из строя.

Поворачивайте рулевое колесо, нажимая на накладку для включения звукового сигнала, чтобы распознать неустойчивые неисправности и плохие подключения внутри рулевой колонки.

Если при диагностике установлено плохое состояние тона звукового сигнала, проверить, имеются ли:

•	Загрязнения или вода в блоке звукового сигнала.

•	Правильный момент затяжки крепежа звукового сигнала. См. Параметры затяжки креплений .

•	Загрязнения в соединении звукового сигнала с автомобилем.

•	Загрязнения в местах непосредственного контакта со звуковым сигналом.

•	Компоненты автомобиля, вибрирующие в то время, как раздается сигнал.

Справочная информация

Указатель схем

Принципиальная схема звукового сигнала

Указатель видов разъемов

Разъемы компонентов Виды на торцы

Описание и работа

Система звукового сигнала Описание и принцип работы

Справочная информация по электрооборудованию

•	Проверка цепи

•	Ремонт разъемов

•	Проверка на непостоянные неисправности и слабый контакт

•	Ремонт электропроводки

Диагностический прибор, Ссылка

См. информацию о диагностическом приборе в Модуль управления Справочные сведения

Проверка цепи/системы

1. В сервисном режиме автомобиля подайте с диагностического прибора команды включения и выключения для реле звукового сигнала. При смене команды звуковой сигнал должен включаться и выключаться.

Если звуковые сигналы постоянно включены или постоянно выключены, см. раздел «Неисправность звукового сигнала или сигнальных цепей».

2. Нажать и отпустить кнопку звукового сигнала на рулевом колесе. Звуковой сигнал должен произвести чистый и равномерный звук только при нажатии на кнопку звукового сигнала.

Если при нажатии на кнопку звукового сигнала звуковой сигнал отсутствует или продолжает звучать, если кнопка отпущена, смотри раздел «Неисправность звукового сигнала».

Если звук, издаваемый звуковым сигналом, не является чистым и ровным, см. «Звуковой сигнал — плохой тон».

3. При включенном автомобиле переведите рычаг переключения передач в положение D (привод), нажмите и отпустите переключатель предупреждения пешеходов для подачи звукового сигнала. Звуковой сигнал должен звучать 8 раз при каждом нажатии на переключатель.

Если звуковой сигнал не работает должным образом, см. «Неисправности переключателя предупреждения пешеходов».

Тестирование цепи/системы

Неисправность звукового сигнала или сигнальных цепей

1. При выключенном автомобиле отсоединить реле звукового сигнала KR3.
2. Убедитесь, что сопротивление между клеммой 6 цепи заземления и заземлением составляет менее 10 Ω.

Если параметр превышает указанный диапазон, проверить на наличие обрыва/высокого сопротивления в цепи заземления.

3. Автомобиль в сервисном режиме; убедиться в том, что контрольная лампа не загорается между клеммой цепи управления 4 и массой.

Если контрольная лампа загорается, проверить цепь управления на замыкание на источник питания.

4. Убедиться в том, что контрольная лампа загорается между клеммой 2 цепи «В+» и массой.

Если контрольная лампа не загорается, проверить цепь «B+» на замыкание на массу или обрыв/высокое сопротивление. Если по результатам тестирования цепи неисправность не выявлена, а предохранитель цепи B+ перегорел, проверьте клемму 4 цепи управления на предмет замыкания на массу.

5. При выключенном автомобиле отсоединить разъем жгута проводов от звукового сигнала P12.
6. Выключить питание автомобиля, проверить сопротивление меньше 10 Ом между клеммой 1 цепи массы и массой.

Если параметр превышает указанный диапазон, проверить на наличие обрыва/высокого сопротивления в цепи заземления.

7. Присоединить разъем жгута проводов к звуковому сигналу P12.
8. Автомобиль в сервисном режиме; присоединить перемычку с предохранителем 15 А между клеммой 2 цепи B+ и клеммой 4 цепи управления. Убедитесь, что звуковой сигнал Р12 включен.

Если звуковой сигнал P12 не срабатывает, проверить цепь управления на обрыв/высокое сопротивление. Если цепь нормально проходит проверку, проверить или заменить звуковой сигнал P12.

9. Подключить контрольную лампу между клеммой 5 цепи управления и клеммой 2 цепи В+.
10. Включить и выключить реле звукового сигнала с помощью диагностического прибора. Контрольная лампа должна включиться и выключиться при смене заданных состояний.

Если контрольная лампа всегда включена, проверить цепь управления на замыкание на массу. Если цепь проходит проверку нормально, заменить блок управления кузовным оборудованием K9.

Если контрольная лампа всегда выключена, проверить цепь управления на замыкание на источник питания или на обрыв/высокое сопротивление. Если цепь проходит проверку нормально, заменить блок управления кузовным оборудованием K9.

11. Если все цепи в порядке, проверить или заменить реле звукового сигнала KR3.

Неисправность выключателя звукового сигнала

1. При выключенном автомобиле отсоединить разъем жгута проводов X2 на звуковом сигнале S33.
2. Убедитесь, что сопротивление между клеммой 1 цепи заземления и заземлением составляет менее 10 Ом.

Если параметр превышает указанный диапазон, проверить на наличие обрыва/высокого сопротивления в цепи заземления.

3. Отсоединить разъем жгута проводов X1 на звуковом сигнале S33.
4. Автомобиль в сервисном режиме; проверить напряжение больше 10 В между клеммой 1 сигнальной цепи и массой.

Если параметр меньше указанного значения, проверить сигнальную цепь на замыкание на источник питания или обрыв/высокое сопротивление. Если цепь проходит проверку нормально, заменить блок управления кузовным оборудованием K9.

5. Если все цепи нормально проходят проверку, проверить или заменить выключатель звукового сигнала S33.

Звуковой сигнал — плохой тон

1. При выключенном автомобиле отсоединить разъем жгута проводов от соответствующего звукового сигнала P12.
2. Убедитесь, что сопротивление между клеммой цепи заземления 1 и заземлением составляет менее 1 Ω.

Если параметр выше указанного диапазона, проверьте отсутствие высокого сопротивления в цепи заземления.

3. Отсоединить реле звукового сигнала KR3.
4. Проверьте сопротивление между клеммой 4 управляющей цепи реле звукового сигнала KR3 и клеммой 2 управляющей цепи на звуковом сигнале Р12. Сопротивление должно составлять менее 1 Ом.

Если параметр превышает указанный диапазон, проверить на наличие обрыва/высокого сопротивления в цепи управления.

5. Если все цепи нормально проходят проверку, проверить или заменить звуковой сигнал P12.

Неисправность переключателя предупреждения пешеходов

1. При выключенном автомобиле отсоединить разъем жгута проводов от многофункционального переключателя на руле S78.
2. Автомобиль в сервисном режиме; проверить напряжение больше 10 В между клеммой 3 сигнальной цепи и массой.

Если параметр меньше указанного значения, проверить сигнальную цепь на замыкание на источник питания или обрыв/высокое сопротивление. Если цепь проходит проверку нормально, заменить блок управления кузовным оборудованием K9.

3. Если все цепи нормально проходят проверку, проверить или заменить многофункциональный переключатель указателей поворота S78.




Проверка компонентов

Проверка звукового сигнала

1. При выключенном автомобиле отсоединить разъем жгута проводов от соответствующего звукового сигнала P12.
2. Установите плавкую перемычку на 15 А между клеммой 2 цепи управления и 12 В. Установите проволочную перемычку между клеммой 1 массы и массой. Убедиться в том, что звуковой сигнал имеет чистый и ровный тон.

Если издаваемый звук не является чистым и ровным, заменить звуковой сигнал P12.




Указания по ремонту

После диагностики выполнить Диагностическое подтверждение выполненных ремонтных работ .




•	Замена реле : Внутри электрического блока → Прикреплено к жгуту проводов

•	Замена контакта звукового сигнала рулевого колеса

•	Замена звукового сигнала

•	Замена многофункционального переключателя сигнала поворота

•	Модуль управления Справочные сведения для информации о замене, программировании и настройки модуля ВСМ








© Все права принадлежат Chevrolet. Все права защищены

Как подключить реле звукового сигнала? – Rx Mechanic

Звуковой сигнал является одним из элементов безопасности каждого автомобиля; это помогает выпустить звук, который создает осведомленность или привлекает внимание во время вождения, чтобы вы не попали в аварию с пешеходом или другим транспортным средством на дороге.

Так как звуковой сигнал жизненно важен, очень важно убедиться, что вы починили неисправный звуковой сигнал. Таким образом, понимание того, как подключить реле звукового сигнала, поможет вам справиться с ситуацией, связанной с установкой нового компонента звукового сигнала в вашем автомобиле.

Реле звукового сигнала, цепь и другие компоненты должны быть правильно подключены к проводке реле звукового сигнала. Процесс выполнения проводки реле звукового сигнала был представлен в этой статье для вашего ознакомления.

Как подключить реле звукового сигнала: шаг за шагом

Подключение реле автомобильного звукового сигнала требует понимания компонентов, необходимых для жгута проводов реле звукового сигнала, и пошагового процесса, необходимого для точного выполнения подключения. Следующие шаги проведут вас через процесс подключения реле звукового сигнала, когда вам нужно сделать это в вашем автомобиле.

Шаг 1: Найдите и отсоедините оригинальный провод звукового сигнала

Найдите оригинальный звуковой сигнал и отсоедините провод. Затем вставьте автомобильный ключ в отверстие зажигания и поверните его в положение «ON». Затем нажмите кнопку звукового сигнала и проверьте наличие 12 вольт в проводе с помощью мультиметра или контрольной лампы.

Если вы не можете получить 12 вольт при нажатии на звуковой сигнал и проверке с помощью мультиметра, вы можете использовать устройство для проверки непрерывности и проверить целостность цепи между отрицательной клеммой аккумулятора и проводом.

Шаг 2: Подсоедините провод к реле

После отсоединения и проверки провода звукового сигнала, если вы обнаружите 12 вольт, подсоедините провод к клемме 85 к реле. Затем подключите клемму 86 к металлической точке в автомобиле с помощью короткого провода калибра 16 с непаянными разъемами.

Шаг 3: Подсоедините провод звукового сигнала

Теперь подключите провод звукового сигнала к клемме 86; затем подключите клемму 85 к клемме 30. Было бы лучше подключить реле по-другому, если вам нужно найти непрерывность между проводом звукового сигнала и массой автомобиля.

Шаг 4: Установите звуковой сигнал и реле

После подключения провода к клеммам продолжайте установку нового автомобильного звукового сигнала и реле в подходящем месте под капотом автомобиля. Вы можете выбрать место рядом с аккумулятором вашего автомобиля, чтобы вам не пришлось тратить деньги на покупку провода большого сечения.

Шаг 5: Подсоедините кольцевую клемму без пайки.

Наконец, подключите один провод встроенного держателя предохранителя к кольцевой клемме без пайки и подсоедините его к положительной клемме аккумуляторной батареи автомобиля. После этого используйте провод 10-го калибра и стыковой разъем без пайки, чтобы удлинить другую сторону держателя предохранителя и подключить его к клемме 30. Соединение лучше выполнять с помощью гнездового лепесткового разъема.

После этого вы можете использовать отрезок провода десяти калибров и подходящие разъемы без пайки для подключения звукового сигнала к клемме 87 на реле. Если в этой области есть два разъема, подключите другой разъем к металлической точке в вашем автомобиле, используя разъемы без пайки и провод десяти калибра. Вы можете проверить схему подключения одинарного звукового сигнала или схему подключения реле двойного звукового сигнала, чтобы правильно ориентироваться.

Часто задаваемые вопросы

В: Нужно ли реле для звукового сигнала?

Конечно, для звукового сигнала нужно реле. Реле звукового сигнала отвечает за управление питанием цепи звукового сигнала вашего автомобиля. Без него сирена может не работать, потому что не будет питания.

Реле звукового сигнала помогает переключать большой ток на звуковой сигнал вашего автомобиля от кнопки слаботочного звукового сигнала на рулевом колесе вашего автомобиля. Цепь звукового сигнала имеет подключенный провод, который замыкает цепь, когда переключатель заземляет провод, издавая звук звукового сигнала.

Если в вашем автомобиле неисправно реле звукового сигнала, звуковому сигналу не хватит мощности для подачи звука. В этом случае вам необходимо обратиться к профессиональному автомеханику для решения проблемы.

В: Можно ли подключить звуковой сигнал без реле?

Подключение сирены без реле только покажется неудачным, потому что суть подключения сирены к функционированию может быть не достигнута. Реле является жизненно важным компонентом в цепи звукового сигнала, и вам понадобится реле при подключении звукового сигнала.

Реле помогает контролировать мощность цепи звукового сигнала. Это помогает разъединить соединение, которое замыкает цепь звукового сигнала, и позволяет замыкать цепь, чтобы он мог звонить, когда вы включаете его.

В: Что произойдет, если не использовать реле?

Реле играет жизненно важную роль в правильном функционировании звукового сигнала в вашем автомобиле. Подключенный провод замыкает цепь, когда переключатель включен, так что звук может быть отключен.

Если подключить звуковой сигнал без использования реле, это приведет к тому, что все напряжение всей системы будет передано на переключатель. Когда это происходит, коммутатор, скорее всего, выйдет из строя или выйдет из строя как можно скорее.

Поэтому было бы лучше использовать реле, чтобы проводка была достаточно идеальной, чтобы поддерживать звуковой сигнал и его компоненты в течение разумного периода времени.

В: Нужно ли предохранять реле?

Да, было бы лучше, если бы вы переплавили реле. При подключении цепи реле звукового сигнала лучше всего иметь такую ​​форму; предохранитель/реле/нагрузка. В идеале предохранитель обычно является первым элементом при подключении цепи. При подключении или проводке предохраните кабель питания в зависимости от размера кабеля и постарайтесь защитить провод реле с помощью предохранителя.

Реле и предохранитель служат разным целям. Реле представляет собой электромеханический переключатель; в то время как предохранитель представляет собой кусок провода с низким сопротивлением. Когда через компоненты рупора протекает сильный ток, который сжег бы все соединение, нить накала нагревается и сгорает или плавится, тем самым защищая другие части от возгорания.

В: Для чего используется реле звукового сигнала?

Реле автомобильного звукового сигнала представляет собой электронный компонент во всех компонентах цепи автомобильного звукового сигнала. Реле звукового сигнала служит контроллером подачи питания на звуковой сигнал автомобиля и функционирует, замыкая цепь питания звукового сигнала, чтобы он мог издавать звук при включении.

Реле звукового сигнала является жизненно важным компонентом для правильного функционирования автомобильного звукового сигнала. Звуковой сигнал может не работать без реле звукового сигнала. Если у вас неисправное реле звукового сигнала, звуковой сигнал может не включаться должным образом.

Заключительные слова

В этой статье был представлен процесс подключения реле автомобильного звукового сигнала. Я уверен, что теперь вы понимаете, как подключить реле звукового сигнала, используя все компоненты, необходимые для соединений. Если вы занимаетесь ремонтом дома и у вас есть комплект проводки реле звукового сигнала, вы сможете выполнить подключение или проводку, следуя пошаговому руководству, приведенному в этой статье.

Однако, если вы не уверены в своих силах, возможно, вам придется обратиться к опытному автомеханику для выполнения электропроводки в мастерской. Весь процесс обойдется вам в несколько долларов, чтобы получить компоненты для проводки, а стоимость рабочей силы не ударит по вашему карману.

Подробнее:

• Общие признаки и симптомы неисправного реле топливного насоса
• Симптомы неисправного реле стартера и способы устранения?
• Как обойти реле ASD Все, что вам нужно знать

Схема подключения 3-контактного звукового реле

Последнее обновление: 8 мая 2023 г. Сэмом Орловским

В этой статье я объясню схему подключения 3-контактного реле звукового сигнала, чтобы упростить процесс подключения реле на вашем велосипеде или автомобиле.

Как электрику, мне иногда приходилось подключать реле звукового сигнала, и я узнал несколько советов. Реле помогает контролировать мощность цепи звукового сигнала. Это облегчает освобождение звена, которое замыкает цепь звукового сигнала, позволяя замыкать цепь и звонить при включении. Знание того, как подключить реле звукового сигнала, поможет вам справиться с ситуацией, связанной с заменой неисправного звукового сигнала или неисправностью неисправного реле звукового сигнала.

Реле представляет собой электрический переключатель, состоящий из входной клеммы или контактов для одной или нескольких систем управления и клеммы рабочего контакта. Выключатель может иметь неопределенные контакты в различных формах. В 3-контактном реле центральный контакт (контакт 2) подключается к положительной клемме аккумулятора, а третий и первый контакты подключаются к отрицательному контакту (на 12-вольтовой батарее) и сиренам в определенном порядке.

В этом руководстве я подробно расскажу об этом.

Схема подключения 3-контактного реле звукового сигнала

Видео | Simple Living TV

Терминал или контакты 1 и 3

Видео | shabbir koylawala

Подсоедините коричневый провод к земле и подключите его к третьей клемме 3-контактного реле. Подсоедините другой провод от отрицательного провода к одной клемме на звуковом сигнале. Подключите другой контакт звукового сигнала к контакту 1 на блоке реле.

Видео | Шаббир Койлавала

Примечание: Рупоры не имеют полярности, поэтому не имеет значения, какой провод куда идет при разделении отрицательного соединения для подключения к рожкам.

Клемма или контакт 2 (в центре или в середине)

Видео | shabbir koylawala

Эта клемма подключается к проводу, содержащему напряжение или питание — горячему проводу, который подключается к положительной клемме аккумулятора.

Вы можете использовать синий или красный провод (стандартный цветовой код для горячих проводов) для подключения средней клеммы реле, содержащей (показан на схеме ниже). Вы можете зачистить провод примерно на 1 дюйм в глубину, чтобы обнажить проводящие нити или поверхность.

Важность использования реле в соединениях звукового сигнала

Чтобы произвести достаточный звук, автомобильный или велосипедный звуковой сигнал потребляет значительный ток. На ранних автомобилях рулевая колонка пронизана цепью звукового сигнала, и нередко «кнопочный переключатель» на колонке закрывался, потому что на него не нажимали достаточно сильно. Кроме того, для передачи сильного тока требовался довольно толстый провод, что также представляло опасность возгорания.

Включение реле устранило сильный ток, идущий на рулевую колонку, что позволило гораздо быстрее переключаться и управлять двумя или более звуковыми сигналами.

Часто задаваемые вопросы – Часто задаваемые вопросы

Требуется ли реле звукового сигнала?

Реле используются, чтобы цепь с меньшей мощностью могла управлять цепью с большей мощностью.

Тросы и подпружиненные контакты переключателя в рулевой колонке маломощны в цепи звукового сигнала, при этом сам звуковой сигнал потребляет большую мощность. Вход реле управляется небольшой мощностью, но выходные контакты могут выдерживать гораздо большую мощность. Типичное автомобильное реле потребляет гораздо меньше одного ампера для включения силовых контактов, которые могут выдерживать до 30 ампер.

Соленоид стартера — это реле, которое может передавать ток в сотни ампер. Вы не хотите, чтобы так много энергии проходило через ключевой переключатель.

Можно ли подключить звуковой сигнал без использования 3-контактного реле?

Подключение сирены без реле бессмысленно и бесполезно , потому что цель подключения сирены будет потеряна. При подключении сирены вам понадобится реле, которое является важным компонентом в цепи сирены.

Реле помогает регулировать мощность цепи звукового сигнала. Это помогает в освобождении связи, которая замыкает цепь звукового сигнала, позволяя замыкать цепь и звонить при включении.

Нужно ли предохранять реле?

Вы, конечно, должны. При подключении цепи реле звукового сигнала используйте конфигурацию предохранитель/реле/нагрузка. При подключении цепи первым элементом обычно подключается предохранитель. При подключении или проводке предохраните силовой кабель в зависимости от его размера и используйте предохранитель для защиты провода реле.

Реле и предохранитель выполняют разные функции. Реле — это электромеханический переключатель, а предохранитель — это кусок провода с низким сопротивлением. Когда через компоненты рупора протекает больший ток, который сжег бы все компоненты целиком, нить накала нагревается и сгорает/плавится, защищая другие элементы от возгорания.
