Тормоза МАЗ – устройство, принцип действия • Ремавтоснаб

24.12.2020

Традиционная система тормозов МАЗ представляет собой тормозной механизм с пневматическим приводом. Его надежность и эффективность достигается за счет раздельного торможения передних и задних колес. В целом механизм колесной пары устроен одинаково. В центре закреплен съемный барабан цилиндрической формы. Он монтируется болтами на ступицу колеса. На него установлен диск, внутри – две колодки со съемными накладками и система привода. С расширенной стороны барабана расположен буртик с прорезями. Их может быть от 6 до 12 штук. Чем больше прорезей, тем тяжелее и массивнее сам барабан.

На передней и задней оси барабан крепится по-разному. Для передней требуется односкатная ошиновка, на других — двускатная. В первом случае колесный диск монтируется на барабан, во втором – во внутреннем колесе. Таким образом, ремонт тормозной системы задней и средней оси сложнее, чем устройство переднего тормоза МАЗ.

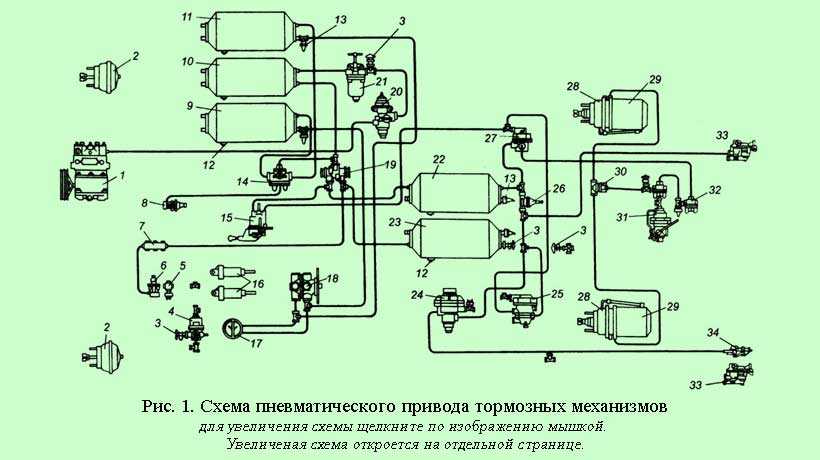

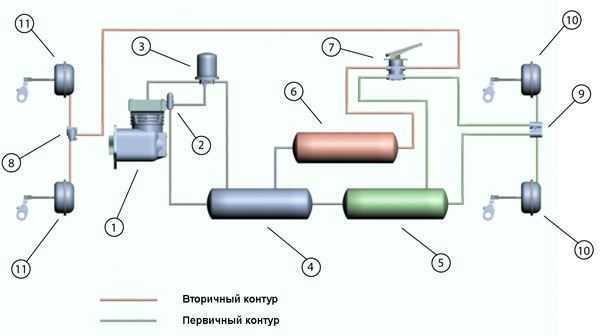

Чтобы понять, как работают тормоза МАЗ, достаточно представлять традиционное устройство тормозной системы грузового транспорта – работу раздельных пневматических приводов для передних и задних колес.

После нажатия на педаль тормоза, в тормозные камеры поступает сжатый воздух. Он не выходит из камеры благодаря компрессору с обратным клапаном. Давление в системе возрастает. Поршни камер под давлением воздуха толкают регулировочный рычаг. Торможение происходит при помощи стяжных пружин колодок. Скорость автомобиля падает.

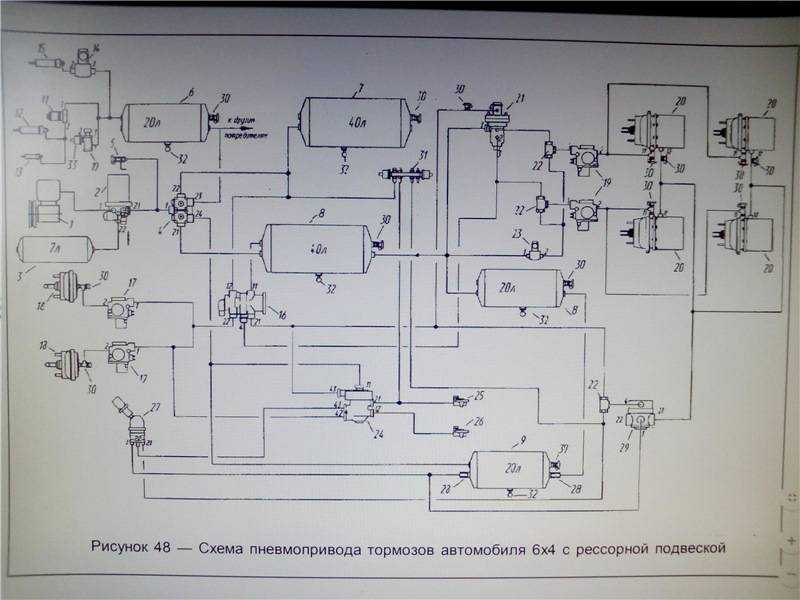

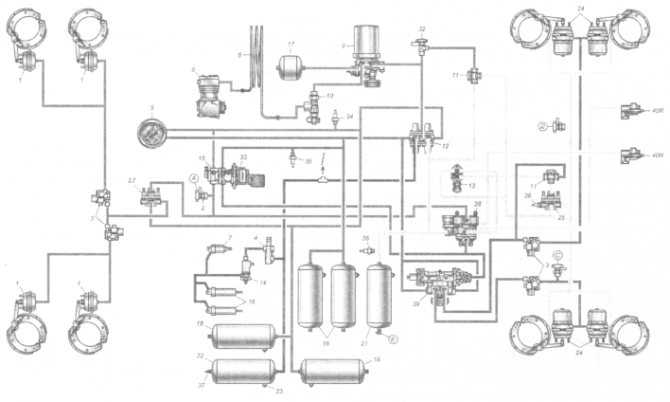

Пневматическая схема тормозов МАЗ облегчает работу водителя и повышает эффективность действия колесных тормозов при сравнительно небольших усилиях. Это важно в управлении техникой большой грузоподъемности или при одновременном торможении тягача и прицепа.

Виды барабанов

Существует несколько типов тормозных агрегатов: барабан передней оси, задней, универсальный механизм (на некоторых моделях устанавливаются как на передние, так и на задние колеса) и барабаны полуприцепов.

Барабаны делятся также по типоразмеру. Самый распространенный рабочий диаметр 42 см. Последний новый размер – 32, 5 см – появился на барабанах новых МАЗ «Зубренок».

Барабаны МАЗ изготавливают из серого чугуна. Его свойства делают агрегат массивным и долговечным. За счет тяжести материала схема тормозов МАЗ приобретает высокий коэффициент трения, что значительно облегчает процесс торможения.

Устройство тормозов МАЗ не требует пристального внимания и частого обслуживания. Однако со временем из-за большой нагрузки изнашиваются отдельные детали механизма, что сказывается на эффективности торможения. Чаще всего коробка выходит из строя от излишней нагрузки или в результате нарушения сроков замены масла. Особое внимание стоит уделять тормозным колодкам и барабану.

Как правило, большинство автопарков и ремонтников знают средний срок службы оборудования и пробег автомобиля. Бывают случаи, когда барабан требует замены раньше срока, например, трещина в конструкции или биение колеса по причине неправильной установки барабана. Своевременная проверка отдельных элементов системы тормозов МАЗ, а также грамотный монтаж позволит избежать поломок техники и полной замены механизма.

К тому же, своевременный ремонт и внимательное отношение к большегрузной технике – залог безопасности водителя, груза и всех участников дорожного движения.

Принцип работы тормозной системы в МАЗ

Тормозная система МАЗ выступает в качестве основной составляющей транспортного средства. В случае выявления в ней определенных неисправностей водитель теряет уверенность в собственной безопасности. В подобном случае не следует пренебрегать ремонтом и как можно быстрее обратиться за помощью к специалисту.

Тягачи модели МАЗ пользуются большой популярностью у автолюбителей благодаря своей надежности и приемлемой стоимости. Это автотранспортное средство изготавливается на специализированном заводе города Минск с 1988 года.

Автомобиль отличается большой кабиной и легкостью управления. В салоне есть два удобных мягких кресла. В случае необходимости кабину можно откинуть в заднее положение благодаря наличию гидроцилиндра, который включается ручным путем. Автотехника отличается повышенной надежностью, выносливостью особенно во время перевозки крупногабаритных грузов на дальние расстояния.

Тормозная система МАЗ выступает в качестве основной составляющей транспортного средства. В случае выявления в ней определенных неисправностей водитель теряет уверенность в собственной безопасности. В подобном случае не следует пренебрегать ремонтом и как можно быстрее обратиться за помощью к специалисту.

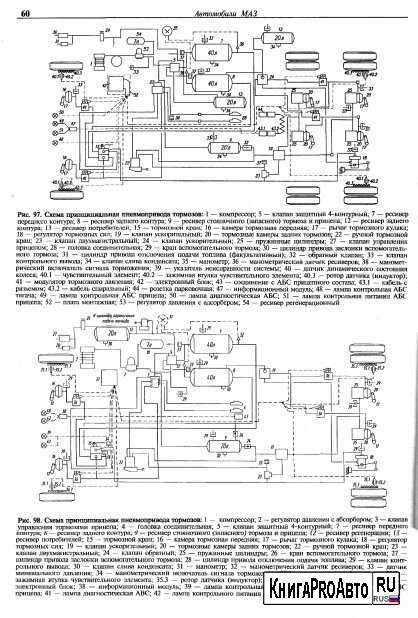

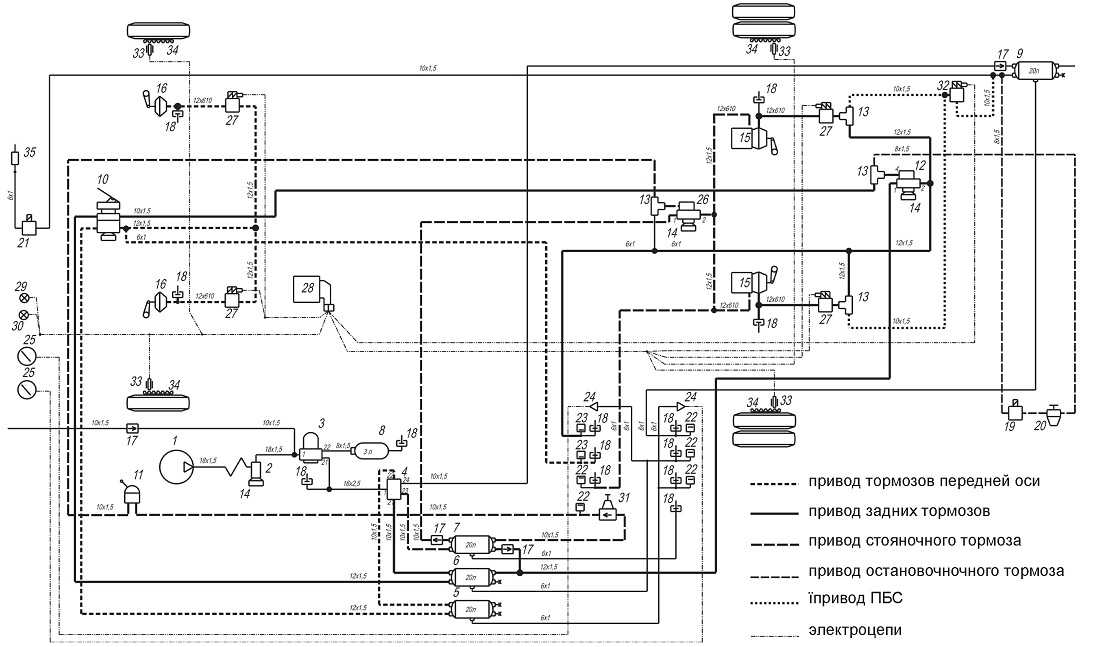

В автомобилях марки МАЗ присутствует одновременно четыре системы, которые достаточно тесно между собой переплетены. Среди них следует отметить:

• Рабочую.
• Запасную систему (включается в работу после поломки первой).
• Стояночную систему (в случае с ее поломкой транспортное средство не будет стоять на одном месте и возникнут проблемы с парковкой).
• Вспомогательную (глушит мотор).

Содержание

1. Виды системы
2. Вспомогательное торможение
3. Механизмы тормозов
4. Ручник
5. Обслуживание тормозной системы

Виды системы

Кроме этого, необходимо также упомянуть и о наличии тормозной системы для полуприцепа, которая оснащается специальными пневматическими приводами, предназначенными для работы прочих систем, работающих на сжатом воздухе.

Их преимуществом является то, что она останавливает все имеющиеся колеса МАЗ. Наличие пневматического привода с раздельным торможением дает возможность остановить пару передних и задних колес.

Основная функция запасных тормозов и стояночных заключается во влиянии на механизмы мостов, срабатывающие в результате воздействия напружинных энергоаккумуляторов и камер, которые включаются водителем транспортного средства при помощи специального крана, расположенного в кабине.

Стояночная система остановки считается дополнительной, и ее используют в крайнем случае к примеру, когда не срабатывают или отказывают по ряду причин рабочие тормоза. Во время ее задействования необходимо рукоятку крана расположить таким образом, чтобы она находилась в крайнем положении.

Воздух, сжимающий пружины, поступает в атмосферу, и начинают работать другие механизмы, которые и включают ручник. В то время, когда включается запасная система торможения, рукоятка управляющего крана должна находиться посредине, дополнительные усилия по ее перемещению предпринимать не нужно. Важно знать, что в случае с увеличением оборотности рукоятки сила торможения возрастает благодаря уменьшению воздуха, влияющего на пружины.

Вспомогательное торможение

Подобный вид системы работает благодаря задействованию газов, попадающих в автомобильную систему. Ее основная функция состоит в том, чтобы останавливать и удерживать МАЗ на крутых дорогах.

Она совмещается со стояночной для большего удобства и дополнительной надежности. Вспомогательный тормоз – это специальный замедлитель для моторопневматического типа. Полуприцепный привод притормаживания сооружен из элементов двух- и одного проводов. В зимнее время можно столкнуться с тем, что происходит заморозка конденсата, особенно это относиться к крупногабаритным транспортным средства, таким как МАЗ, но и здесь разработчики все продумали и обезопасили автомобиль, внедрив предохранитель, который устраняет подобную проблему.

В транспортном средстве также присутствует установка, позволяющая уменьшать движение на трассе. Она состоит из специального цилиндра и клапанной системы. Ко всему этому присоединяется противобуксовочная связь. Для включения необходимо воспользоваться специальной кнопкой.

Противобуксовочная и система ограничения скорости помогают в подаче сжатого воздуха, который поступает благодаря пропорциональному клапану. Важно учитывать, что во время одновременного торможения МАЗ также останавливается и полуприцеп, ведь эти системы взаимосвязаны.

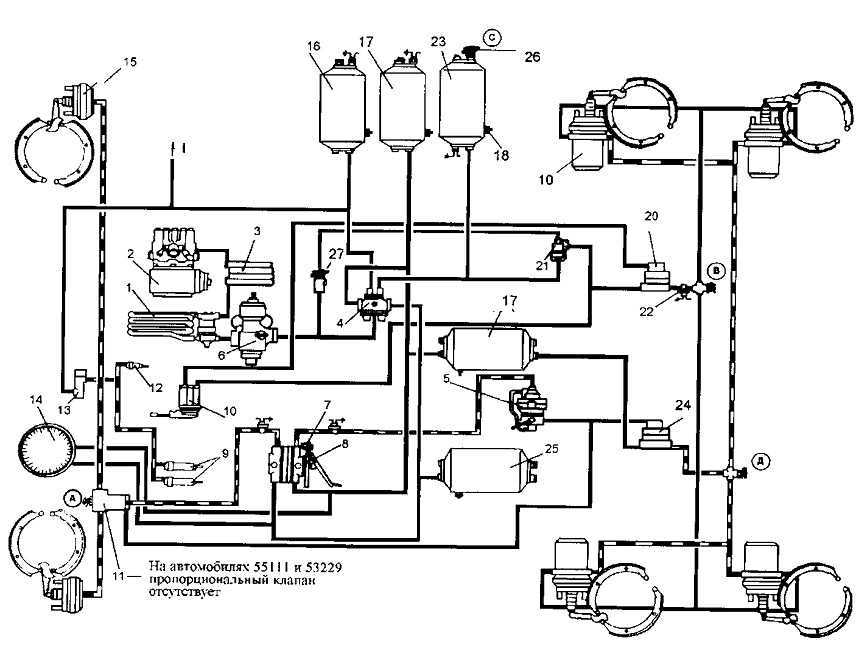

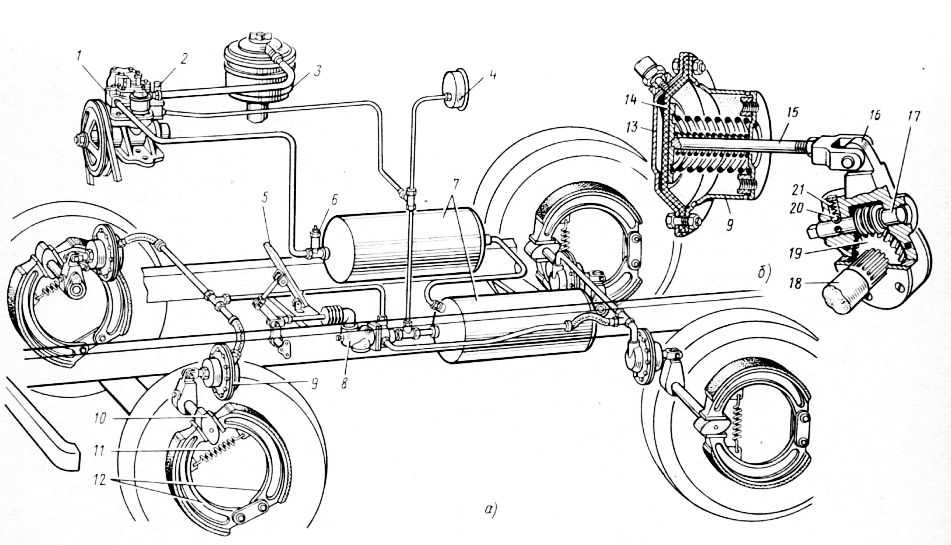

Механизмы тормозов

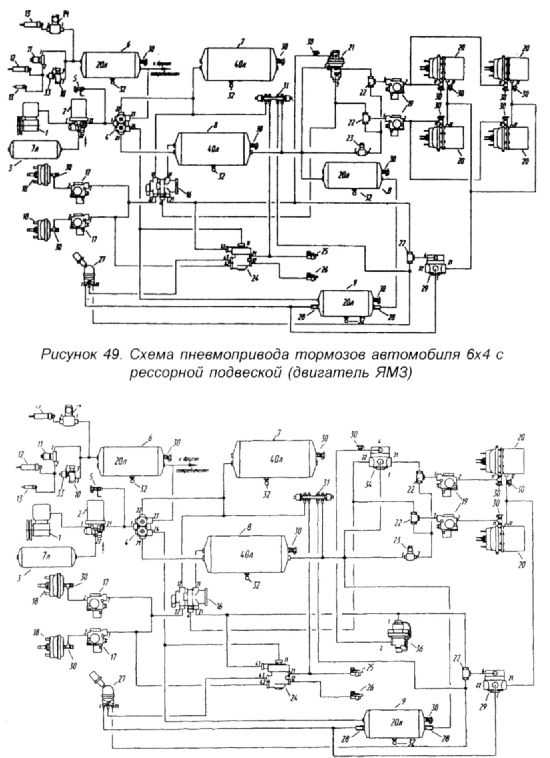

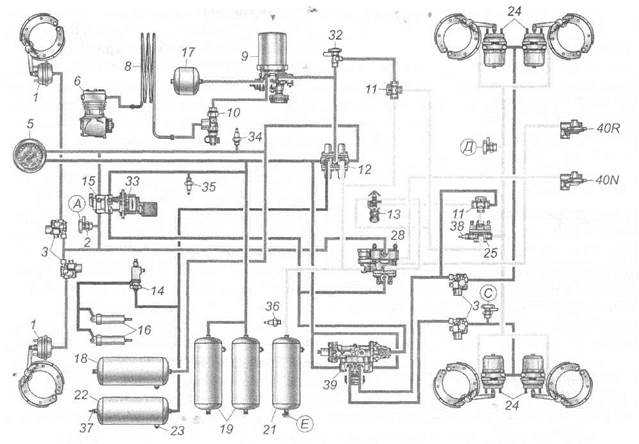

Все модели МАЗ имеют барабанные механизмы, в диаметре составляющие 42 сантиметра, ширина которых равна шестнадцать сантиметров. Кроме этого, система имеет еще и двухконтурный пневмопривод. Камеры тормозов, которые находятся в задней части тягача, имеют энергоаккумуляторы пружинного вида.

Ручник

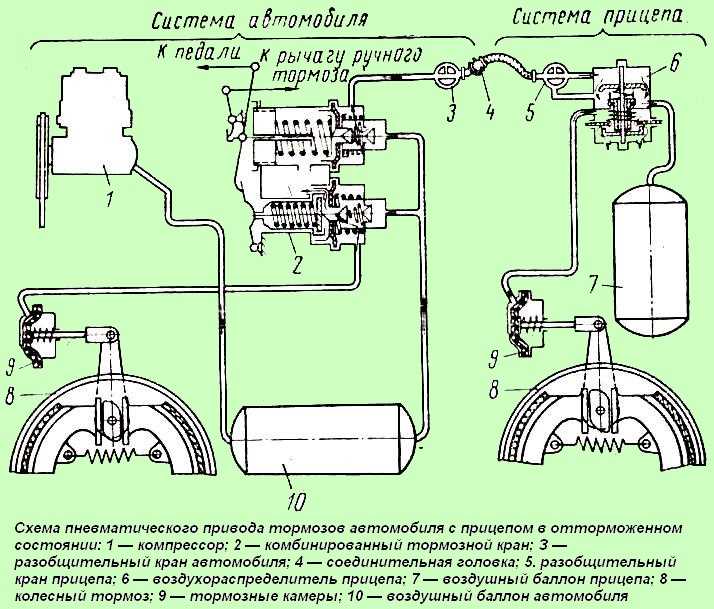

Тормозной кран – специальный привод, который необходим для того, чтобы подавать воздух в камеры и воздействовать на педаль остановки. К примеру, МАЗ-500А имеет комбинирований кран, который работает одновременно с прицепом и помогает в его торможении. Такой кран оснащён двумя цилиндрами. Первый необходим для того, чтобы управлять тормозами для прицепа, второй помогает в торможении самого грузового автомобиля.

Системы привода остановки на прицеп имеет определенные особенности, которые заключаются в том, в момент увеличения давления до граничной отметки в 0,48-0,53 МПа происходит растормаживание колес, во время его уменьшения, наоборот, затормаживание.

Тормозной кран оснащен цилиндрами, в которых находятся проштампованные поршни, окруженные манжетами из резины, расположенные на шпоках. Сзади кранового корпуса находятся резиновые клапаны, которые выполняют двойную работу.

Автовладелец должен знать, что для того, чтобы прицеп не наехал на транспортное средство или не занесло задний мост прицепа, и в результате МАЗ не сложился пополам, важно следить за правильным торможением колес прицепа, а потом уже автомобиля. В подобном случае рекомендуется для изменения величины опережения акцентировать внимание на прицепные тормоза и при помощи режимного кольца произвести регулирование натяжения.

Во время работы режимного кольца посредством болта через регулировочную втулку можно получить осевое перемещение. Подобные действия изменяют пружинное натяжение и втулка послабляется.

Во время выбора режимного кольца и пружин необходимо установить взаимосвязь и привести в норму давление в камерах тормозов транспортного средства. Постоянные значения в полостях с течением времени меняются, секции в кране перемещаются во время изменения педали тормоза, то есть после его перестановки с одного положения в другое, но, несмотря на все это, соотношение остается в неизменном виде.

Во время остановки транспортного средства происходит передача усилия от стояночного рычага в район верхнего цилиндрического поршня, прицеп притормаживает точно таким же образом, как и в момент педального нажатия. Автовладельцы должны помнить о том, что полуприцепы и прицепы могут быть оснащены воздушным ресивером, с помощью которого происходит поступление сжатого воздуха в автомобильные магистрали. Не менее важная деталь: прицеп имеет установленный воздухораспределитель, а кран, отвечающий за торможение, имеет тесную взаимосвязь с воздухораспределителем на нем.

Обслуживание тормозной системы

Каждый владелец МАЗ должен знать некоторые основные правила внесезонного обслуживания своего транспортного средства, чтобы предотвратить замерзание отдельных его частей и механизмов, речь пойдет о пневматическом приводе.

1. Нужно хорошо продувать водоотделитель, чтобы в нем не замерзала жидкость.
2. Тщательно чистить отстойник водоотделителя и противозамерзателя, в который необходимо залить немного спирта.
3. Не забыть поставить ручку противозамерзателя вверх.

Привод тормозов грузового транспортного средства не подвергается постоянному обслуживанию или регулированию, но при появлении малейшей неисправности его необходимо срочно заменять, дефекты устранить и сделать это не самостоятельно, а под контролем специалиста. В противном случае при неправильной установке или ошибке на дороге может возникнуть аварийная ситуация, последствия которой будут плачевными. Важно в профилактических целях отправляться в автосалон для того, чтобы провести проверку диагностику всей сложной системы МАЗ.
