Площадки обслуживания, галереи, ограждения

Площадки обслуживания, галереи, ограждения

Краны должны быть оборудованы системой площадок, лестниц и галерей для доступа к механизмам крана и электрооборудованию. Устройство и расположение их должны соответствовать требованиям Правил Госгортехнадзора.

Вдоль всего пролетного строения должна быть предусмотрена проходная галерея. Исключение составляют краны с электроталями без подвижных кабин управления и при отсутствии на мосту устройств, нуждающихся в регулярном обслуживании. Эта галерея должна обеспечивать возможность доступа на нее из. кабины при остановке последней в любом месте моста.

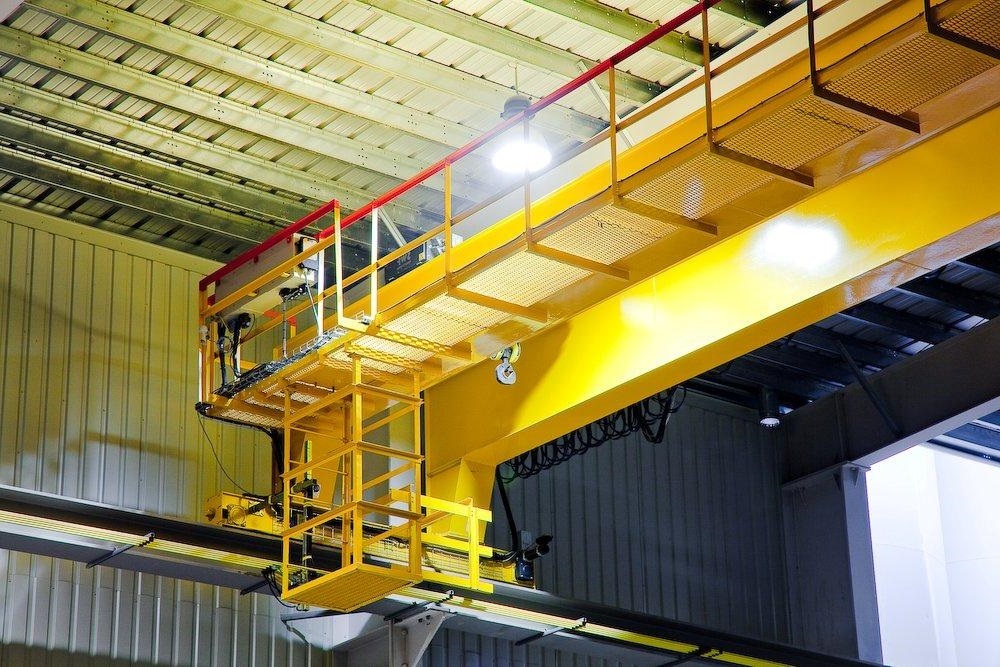

Краны с двухбалочными мостами листовой конструкции иногда оборудуют боковыми площадками, прикрепляемыми к балкам моста. Несущие площадку кронштейны следует приваривать непосредственно против ребер или диафрагм или размещать под ними промежуточные подкладки, распределяющие сосредоточенную на» грузку на значительную площадь стенки.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Замеры, проведенные при испытаниях крана с приваренным к верхнему поясу балки настилом, показали, что по всей его ширине напряжения распределяются достаточно равномерно и практически равны напряжениям в верхнем поясе. Вместе с тем в местах перерыва настила, на верхнем поясе, были выявлены напряжения, примерно в 2 раза превосходящие напряжения в соседней точке пояса балки, что является результатом резкого изменения сечения пояса, возникающего вследствие приварки настила с перерывом.

Для расположения настила боковой площадки на уровне верхнего пояса его можно крепить двумя способами: на болтах к поддерживающим кронштейнам со свободным опиранием на верхний пояс балки; приваривать сплошным швом к верхнему поясу.

При втором способе настил учитывают при расчете балки; однако он должен быть выполнен из стали соответствующей марки, приварен сплошным качественным швом, при необходимости снабжен ребрами жесткости и т. п. Такой способ крепления настила в результате включения его в работу верхнего пояса позволяет на 10 … 20% увеличить вертикальную и особенно горизонтальную жесткость балки.

На одной из опор обычно предусмотрены площадки для обслуживания механизмов грузовой тележки. У кранов с электроталями площадки часто выполняют откидными: при работе их поднимают, и они не препятствуют передвижению тали с грузом.

В тех случаях, когда питание крана током осуществляется с помощью троллей, на конце моста предусматривают люльку для обслуживания токосъемников.

Для доступа к элементам, обслуживают которые только при монтаже крана или эпизодически (например, стыковые соединения пролетных балок), могут служить лестницы и проходы, не снабженные ограждениями. На местах работы монтажников должны быть предусмотрены элементы для крепления предохранительных поясов. Для элементов и устройств, обслуживают которые крановщики или не подготовленные для верхолазных работ рабочие, должны быть предусмотрены соответствующие ограждения.

Эти требования не обязательны, если кран обслуживают с помощью сторонних средств, например автомобильных гидроподъемников, или кран оснащен люльками или площадками, подвешиваемыми на мост и стойки опор для проведения осмотров, окраски и ремонтов.

Суммарная масса ограждений, лестниц, площадок и других элементов для кранов пролетом 16 и 32 м может быть соответственно 0.5 … 0,8 и 0,6 … 1,5 т: меньшие значения — для кранов без специально устроенных проходных галерей моста.

В кранах с подвижными кабинами предусмотрены посадочные площадки, монтируемые обычно на опоре. Эти площадки в местах перехода в кабину должны быть оборудованы дверями или откидными ограждениями (цепочками, штангами и т. п.), которые обеспечивают безопасное нахождение людей на площадке при отсутствии около нее кабины. Желательно, чтобы кабина была оборудована промежуточной переходной площадкой, стыкующейся со стационарной.

При применении подвижных кабин должна быть обеспечена возможность аварийного выхода обслуживающего персонала на мост (или площадку) при любом положении кабины в пролете.

При расположении лебедок на мосту около них предусматривают площадку обслуживания; над лебедками целесообразно устраивать навес, защищающий их от дождя и снега.

Самоходные грузовые тележки следует снабжать легкосъемными кожухами. Допускается в месте стоянки тележки укреплять на мосту защитный кожух или щит. Такой же щит необходим для электроталей, которые, как правило, плохо приспособлены для работы вне помещения. Легкосъемными кожухами должны снабжаться установленные вне общих ограждений тормоза и, желательно, электродвигатели.

Ремонтные площадки

Строительные машины и оборудование, справочник

Категория:

   Грузоподъемные краны предприятий

Публикация:

   Ремонтные площадки

Читать далее:

   Настилы и ограждения площадок

Ремонтные площадки

Необходимость устройства специальных площадок для осмотра и обслуживания механизмов расположенных вне крана, Правилами по кранам (ст. 229) предусматривается только для однобалочных . (опорных и подвесных) и двухбалочных подвесных кранов, если они установлены в здании и не имеют площадок и галерей, расположенных на самом кране. В остальных случаях целесообразность устройства площадок определяется организацией, проектирующей установку кранов, или предприятием, эксплуатирующим их.

Площадки могут выполняться стационарными или передвижными. В стационарных площадках расстояние от настила до нижнего габарита обслуживаемого крана должно быть не менее 1800 мм, однако при этом расстоянии доступ к механизмам весьма затруднителен. Для создания нормальных условий обслуживания это расстояние может быть уменьшено при условии устройства на лестнице запирающейся двери с автоматической электроблокировкой, снимающей напряжение с главных троллейных проводов ремонтного участка.

Лестница должна иметь дверь, при открывании которой автоматически обесточивается секция троллей в зоне площадки. Включение троллей после ремонта крана производится рубильником ремонтной зоны. Электросхему блокировки входа на ремонтную площадку см. 7.13.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Требование к двери ремонтной площадки однобалочных и двухбалочных подвесных кранов, когда расстояние от пола ремонтной площадки до нижних частей крана менее 1800 мм и когда токопровод к крану осуществляется не троллейными проводами, а гибким кабелем, в Правилах по кранам (ст. 229) не отражено.

Рис. 1. Ремонтная площадка в конце пролета для мостовых электрических однобалочных кранов с управлением из кабины грузоподъемностью 1—5 тс пролетом от 4,5 до 10,5 м;
1 — площадка; 2 — цепочка; 3 — упор; 4 — кабина

Примечания:
1. Вес электротали проставляется в строительном задании на площадку.
2. Посадочная площадка для входа в кабину крана устанавливается в другом месте или совмещается с ремонтной площадкой.
3. Проем кабины со стороны площадки закрыть листом или сеткой должна быть определена с учетом количества кранов, работающих в одном пролете, способа управления кранами (из кабины или с пола) и возможности принятия других мер, предупреждающих выход людей на ремонтную площадку во время работы кранов и наезда на них кранов. Ремонтная площадка рассчитывается на равномерно распределенную нагрузку 200 кгс/см2, а участок площадки, назначаемый для ремонта электротали, на сосредоточенный вес электротали соответствующей грузоподъемности.

Рис. 2. Ремонтная площадка в конце пролета мостовых электрических однобалочных кранов с управлением из кабины грузоподъемностью 1—5 тс пролетом от 13,5 до 28,5 м:

Для двухбалочных мостовых опорных кранов целесообразно предусматривать в ремонтном вагоне (см. 7.5) площадки для осмотра и смены ходовых колес крана, если от торцовой части крана до стены
