Запчасти к щековым дробилкам — ОАО Металлист

СМ-11Б

Наименование	Чертёж	Материал	Вес (тонн)
Плита дробящая	5114-42	110Г13Л	0. 310 т.
Плита дробящая	5114-43	110Г13Л	0.330 т.
Плита дробящая неподвижная	5214-20	110Г13Л	0.270 т.
Плита дробящая подвижная	5214-17	110Г13Л	0.265 т.

СМ-16Д

СМ-741

Наименование	Чертёж	Материал	Вес (тонн)
Клин нижний левый	168-0-3	110Г13Л	0. 022 т.
Клин нижний правый	168-0-2	110Г13Л	0.022 т.
Плита дробящая неподвижная	254-0-0-1А	110Г13Л	0.459 т.
Плита дробящая неподвижная	254-0-0-1Б	110Г13Л	0.450 т.
Плита дробящая подвижная	254-2-0-1Б	110Г13Л	0.545 т.
Плита дробящая подвижная	254-2-0-1А	110Г13Л	0.520 т.
Плита неподвижная	254-0-0-1	110Г13Л	0.400 т.
Футеровка левая	254-0-0-14	110Г13Л	0.050 т.
Футеровка правая	254-0-0-13	110Г13Л	0.050 т.

СМД-108

Наименование	Чертёж	Материал	Вес (тонн)
Клин верхний левый	СМД-108.00.00.003	110Г13Л	0.022 т.
Клин верхний правый	СМД-108. 00.00.002	110Г13Л	0.022 т.
Клин нижний левый	СМД-108.00.00.004	110Г13Л	0.022 т.
Клин нижний правый	СМД-108.00.00.005	110Г13Л	0.022 т.
Плита дробящая неподвижная	СМД-108.00.00.009	110Г13Л	0.545 т.
Плита дробящая подвижная	СМД-108.02.00.022	110Г13Л	0.520 т.
Плита распорная	СМД-108.00.00.006	110Г13Л	0.400 т.

СМД-109

Наименование	Чертёж	Материал	Вес (тонн)
Клин верхний левый	СМД-109.00.00.005 (5282-05)	110Г13Л	0.074 т.
Клин верхний правый	СМД-109.00.00.004 (5282-04)	110Г13Л	0.074 т.
Клин нижний левый	168-0-3 (5282-07)	110Г13Л	0.022 т.
Клин нижний правый	168-0-2 (5282-06)	110Г13Л	0. 022 т.
Плита	СМД-109.00.00.001	110Г13Л	0.545 т.
Плита дробящая	4944.90.2004 У	110Г13Л	0.470 т.
Плита дробящая неподвижная	СМД-109.00.00.002 (5282-09)	110Г13Л	0.515 т.
Плита дробящая подвижная	4844.90.20.16 (5282-08)	110Г13Л	0.520 т.
Плита распорная	4844.90.00.006	110Г13Л	0.140 т.

СМД-110

Наименование	Чертёж	Материал	Вес (тонн)
Клин верхний левый	4845.000019 (5242-10)	110Г13Л	0.178 т.
Клин верхний правый	4845.000018(5242-09)	110Г13Л	0.178 т.
Клин нижний левый	4845.00.00.22 (5242-07)	110Г13Л	0.080 т.
Клин нижний правый	4845.00.00.21 (5242-08)	110Г13Л	0. 080 т.
Плита дробящая	5242-04Б	110Г13Л	1.030 т.

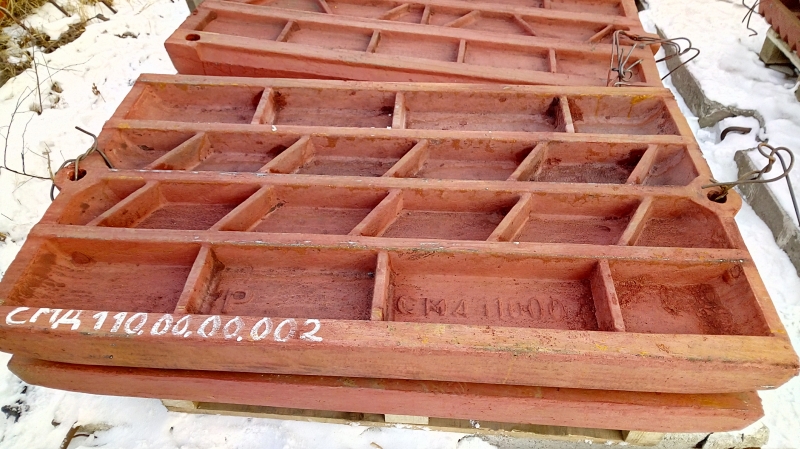

Плита дробящая неподвижная	СМД-110.00.00.002 (5242-05АК)	110Г13Л	1.015 т.
Плита дробящая неподвижная	5242-05В	110Г13Л	0.970 т.

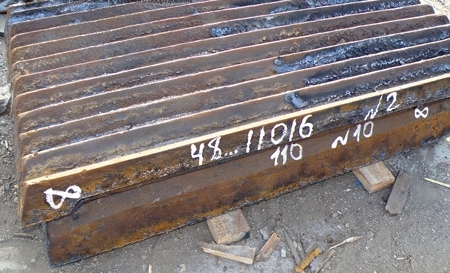

Плита дробящая подвижная	4845.01.10.16	110Г13Л	0.915 т.
Плита распорная	4845.00.00.25 (5242-06)	110Г13Л	0.148 т.
Плита распорная	5242-06А	110Г13Л	0.150 т.

СМД-111

Наименование	Чертёж	Материал	Вес (тонн)
Плита дробящая	3440.01.110.0.023СБ(5295-11)	110Г13Л	1.130 т.
Плита дробящая	3440.02.010.0.023СБ(5295-16)	110Г13Л	1.015 т.
Плита дробящая	3440.02.020.0.023(5295-17)	110Г13Л	1. 375 т.
Плита распорная задняя	3440.00.009.0.023	110Г13Л	0.340 т.
Плита распорная передняя	3440.00.008.0.023	110Г13Л	0.715 т.
Футеровка	3440.01.006	110Г13Л	0.340 т.
Футеровка	3440.01.007	110Г13Л	0.370 т.

СМД-117

Наименование	Чертёж	Материал	Вес (тонн)
Плита дробящая	3430.01.030	110Г13Л	0.615 т.
Плита дробящая	3430.01.040	110Г13Л	0.825 т.
Плита дробящая	3430.02.020	110Г13Л	0.912 т.
Плита дробящая	3430.02.030	110Г13Л	1.000 т.
Плита дробящая	3460.01.111.00	110Г13Л	0.680 т.
Плита дробящая	3460.02.011.00	110Г13Л	1. 000 т.
Плита дробящая	3460.02.021.00	110Г13Л	1.410 т.
Плита дробящая	3460.02.031.00	110Г13Л	1.430 т.

СМД-118

Наименование	Чертёж	Материал	Вес (тонн)
Втулка маховика	3450.03.005.002	35Л
Плита дробящая	3450.01.111.0.0	110Г13Л	1.434 т.
Плита дробящая	3450.02.011.00 (3450.02.010.0.023)	110Г13Л	2.140 т.
Плита дробящая	3450.02.021.00	110Г13Л	1.640 т.
Плита распорная задняя	3450.00.007.0	СЧ20	0.630 т.
Плита распорная передняя	3450.00.00.006.0	СЧ20	1.300 т.
Сухарь	3450.02.003.002	СЧ20	0.175 т.
Футеровка	3450.01. 006.0023	110Г13Л	0.720 т.
Футеровка	3450.01.007.0023	110Г13Л	0.720 т.
Футеровка	3450.01.008.0023	110Г13Л	0.480 т.
Футеровка	3450.01.009.0023	110Г13Л	0.480 т.

СМД-97

Наименование	Чертёж	Материал	Вес (тонн)
Клин боковой верхний поз. 1	5208-54-1	110Г13Л	0.142 т.
Клин боковой верхний поз.2	5208-54-2	110Г13Л	0.134 т.
Плита распорная	5208-76А	СЧ20	0.323 т.
Плита с коленчатым рычагом	5208-47	35Л	0.320 т.
Щека нижняя	25995	110Г13Л	0.780 т.
Щека нижняя	5208-78	110Г13Л	1.015 т.
Щека нижняя	5208-81	110Г13Л	0.950 т.

ЩДП 1200х1500

Наименование	Чертёж	Материал	Вес (тонн)
Бронь неподвижная	6550	110Г13Л	1.260 т.
Бронь неподвижная	6552	110Г13Л	1.400 т.
Бронь подвижная	6551	110Г13Л	1.500 т.
Бронь подвижная	6553	110Г13Л	1. 090 т.

ЩДП 1200х1500х150

ЩДП 1500х2100х180

Наименование	Чертёж	Материал	Вес (тонн)
Плита дробящая	ДР40.04.00.01	110Г13Л	1.154 т.
Плита дробящая	ДР40.04.00.02	110Г13Л	1.214 т.
Плита дробящая	ДР40.05.00.01	110Г13Л	0.750 т.
Плита дробящая	ДР40. 05.00.02	110Г13Л	0.710 т.

ЩДП 900х1200х130

Щековая дробилка — это тип дробилки, использующей для разрушения кусков материала сжатием щек.

Щековая дробилка является универсальной машиной для дробления материалов. Применяется на горных породах любых прочностей, на шлаках, некоторых металлических материалах. Входная крупность достигает 1500 мм. Крупность готового продукта для небольших дробилок составляет до 10 мм. Щековые дробилки применяются для первичного грубого и среднего дробления руды и породы “от забоя”.

Дробильное оборудование используется для измельчения горных пород до нужного размера. Щековые дробилки при своей работе используют воздействие на породу специальных плит. Они являются важным элементом такого оборудования. Оператор дробилки может заранее выбрать подходящий размер фракции. Сильнее всего страдают при работе такой техники плиты-щеки. Они нуждаются в периодической замене изношенных поверхностей.

У нас вы можете заказать запчасти для щековых дробилок. Для того чтобы совершить заказ, Вам необходимо связаться с нашими менеджерами.

Как эффективно обслуживать мобильные дробилки

By P&Q Staff| 25 августа 2021 г.

Неровная дробильная установка снижает эффективность производства и сортировки, так как вся площадь машины используется неэффективно. (Photon-Photos/iStock/Getty Images Plus/Getty Images)

Мобильные дробилки могут оставаться надежными в течение всего срока службы при соблюдении надлежащих методов технического обслуживания.

Измельчение и обработка материала могут привести к чрезмерному износу некоторых компонентов, чрезмерной вибрации на всем предприятии и чрезмерному запылению рабочей среды.

Некоторые приложения, конечно, более агрессивны, чем другие. Например, работа с твердыми породами требует большего обслуживания, чем стандартное обслуживание, так как будет больше вибрации, больше пыли и больше износ по сравнению с более мягким заполнителем.

Мобильная дробильная установка в силу особенностей своего назначения начинает изнашиваться с момента запуска. Без регулярного технического обслуживания и ремонта мобильная дробилка не будет надежной и не сможет удовлетворить потребности клиентов.

Подача дробилки

Первой изнашиваемой областью любой машины является система подачи.

Будь то питатель со встроенной колосниковой решеткой или питатель с независимым предварительным грохотом, способ подачи в машину способствует износу.

При настройке и обслуживании машины она должна быть выровнена. Машина, расположенная неровно слева направо, будет подвергаться повышенному износу всех компонентов, включая питатель, грохоты, камеры дробления и конвейерные ленты. Кроме того, неравномерная машина снижает производительность и эффективность сортировки, так как вся площадь машины используется неэффективно.

Кроме того, высокая установка машины на разгрузочном конце приведет к тому, что материал будет подаваться вверх в питатель, что снизит его эффективность и, таким образом, снизит производительность.

Удаление пыли

Пыль сама по себе представляет собой проблему, особенно для мобильных дробильных установок.

В условиях сильной запыленности легко засорить радиатор и вызвать перегрев двигателя. Высокий уровень запыленности приводит к увеличению интервалов обслуживания воздушных фильтров, и, если ее не контролировать должным образом, пыль может попасть в дизельный бак и вызвать проблемы с топливной системой.

Кроме того, пыль, попадающая внутрь дробилки, увеличивает износ. Но если установлены системы для удаления пыли, они в первую очередь должны препятствовать попаданию пыли в машину.

Внутри дробилки

Основной изнашиваемой частью мобильной дробильной установки является сама дробилка.

В щековой дробилке количество основных изнашиваемых деталей очень ограничено – только неподвижная щека и качающаяся щека, а также две или четыре боковые или щековые пластины.

Роторная дробилка, напротив, имеет ряд изнашиваемых элементов. Ударные стержни, которые ударяют по породе и заставляют ее взрываться внутри машины, принимают на себя большую часть износа.

Есть также противоударные фартуки, на которые бросают камни. Они видят высокий износ.

По бокам машины имеются боковые пластины или износостойкие листы.

Зона наибольшего износа находится вокруг самой роторной дробилки — по окружности ротора. Если не проводить техническое обслуживание, изнашиваемые элементы будут изнашиваться и нарушать структуру коробки дробилки.

Передовой опыт

Обязательно проводите ежедневный визуальный осмотр мобильной дробильной установки.

Челюсть проста: просто встаньте на дорожку и загляните внутрь. Щековая пластина дробилки может быть перевернута, поэтому она изнашивается с двух сторон. Как только половина челюсти изношена, переверните ее. Как только этот другой износится, замените его.

Роторная дробилка имеет смотровой люк, чтобы заглянуть внутрь. Проверьте, сколько материала осталось на ударных стержнях и сколько осталось на изнашиваемых листах сбоку коробки дробилки. Если половина стержня изношена через одну неделю, замените ударные стержни через другую неделю. Частота изменений полностью зависит от области применения и дробимой породы.

Информация для этой статьи взята из Университета Pit & Quarry и доступна на сайте pitandquarry.com.

Эта статья отмечена тегами конусная дробилка, дробилка, роторная дробилка, щековая дробилка, техническое обслуживание, мобильные дробилки, мобильные дробильные установки, Университет P&Q и размещена в избранном, характеристиках, из журнала

Мобильные щековые дробилки | для ударного дробления

Мобильные роторные дробилки MOBIREX используются для измельчения природного камня от мягкого до средней твердости, а также для вторичной переработки.
Производительность установок впечатляет – не только с точки зрения сокращения чистого объема. Сегодня основное внимание уделяется стоимости и экологичности, доступности, универсальности и, прежде всего, качеству конечного продукта.
Установки MOBIREX дробят камень настолько эффективно, что форма зерна, гранулометрический состав и чистота соответствуют строгим стандартам для бетонных и асфальтовых заполнителей.

Мобильные роторные дробилки MOBIREX используются для добычи природных пород от мягких до средней твердости, а также для вторичной переработки.
Производительность установок огромна, и основное внимание уделяется не только чистому сокращению объема. Стоимость и экологичность, доступность, универсальность и, прежде всего, качество конечного продукта являются важными аспектами.
На установках MOBIREX камень дробится таким образом, чтобы форма зерен, гранулометрический состав и чистота соответствовали высоким требованиям стандартов для бетонных и асфальтовых заполнителей.
