Все вновь изготовленные или подвергнутые ремонту съемные грузозахватные приспособления (стропы, траверсы клеш, и и т. п. ) должны быть испытаны и промаркированы.

Испытание производится нагрузкой, в 1, 25 раза превышающей их номинальную грузоподъемность в течение 5 мин.

Тара после изготовления должна подвергаться осмотру.

Испытание тары грузом не обязательно и обычно не производится.

При серийном изготовлении съемных грузозахватных приспособлений с помощью сварки целесообразно отбирать от партии два-три образца сварных деталей для испытания разрушающей нагрузкой.

При маркировке на съемном грузозахватном приспособлении или прочно прикрепленной к нему бирке наносят его порядковый номер, грузоподъемность и дату испытания. На стропах, изготавливаемых в соответствии с ГОСТом, на бирке указываются дополнительные сведения, предусмотренные стандартом (товарный знак предприятия, условное обозначение стропа и др. ). Грузоподъемность стропов общего назначения указывается при угле между ветвями 90°. Грузоподъемность стропов целевого назначения, предназначенных для подъема определенного груза, указывается при угле между ветвями, принятым при расчете.

Съемные грузозахватные приспособления, изготовляемые для сторонних организаций, кроме клейма, должны снабжаться паспортом, в котором указывается наименование предприятия-изготовителя, приводится эскиз изделия, его наименование, порядковый номер, сведения о примененных материалах, номер ГОСТа, нормали или чертежа, по которому произведено изготовление, результаты и дата испытания.

Рис. 8.14. Стенд для испытания чалочных канатов и цепей:
а — общий вид стенда; б — запасовка канатов большой длины с помощью промежуточной скобы

В соответствии с п. 3. 5 ГОСТ 19146—73 при испытании стропов общего назначения ветви их должны быть расположены по отношению друг к другу под углом 90°. Допускается аналитический перерасчет на прямолинейное растяжение. Например, грузоподъемность двухветвевого стропа при угле 90° составляет 5 тс. При испытании стропа при этом угле испытательная нагрузка должна быть взята на 25% больше его грузоподъемности. При испытании такого стропа с вертикальным расположением ветвей эту испытательную нагрузку следует увеличить в 1,42 раза.

Испытание грузозахватных приспособлений под нагрузкой производится с помощью кранов с использованием специальных грузов известной массы или на специальных станках, на которых испытательная нагрузка создается натяжением с помощью механического или гидравлического привода.

Гидравлический стенд для испытания чалочных канатов и цепей показан на рис. 8.14. Стенд состоит из двух швеллеров 1, расстояние между которыми 100 мм, длина их выбирается в зависимости от
длины испытываемых чалочных канатов и цепей.

Швеллеры соединяются между собой верхними и нижними поперечными планками 2, располагаемыми таким образом, что они образуют гнезда (1—IY) для упора 3. Количество гнезд также определяется длиной испытываемых канатов и цепей.

Упор сверху закрепляется двумя или одной планками, расположенными с внутренней стороны от него, а снизу планкой, укрепленной с наружной стороны упора. Такое расположение планок при создании нагрузки препятствует перемещению и наклону его. Через упор пропускается штанга 4, на одном конце которой имеется резьба, на другом — укреплена вилка 5 со шкворнем 6.

Второй аналогичный упор 7, к головке которого присоединяется плунжерный цилиндр 8, вставляется в гнездо 11 с обратным расположением планок (этот упор может быть прикреплен к швеллерам наглухо). Для натяжения канатов служит подвижная рамка 9, на одном конце ее имеются шипы 10 и валик 11. Плунжер 12 вставляется в гнездо рамки и соединяется с ней шплинтом нacоc 13, создающий давление в цилиндре, укрепляется в конце стенда из небольшой консоли.

Для определения силы натяжения каната шкала манометра 14 может быть гадуирована в килограммах При пользовании обычным манометром около стенда вывешивается специально разработанная таблица с переводом показаний манометра в килограммы.

Испытываемый канат закрепляют одним концом за шкворень, другим — за шипы 10 или валик 11 в зависимости от конструкции чалочных канатов.
В случае, если канаты окажутся большей длины, чем стенд, они могут быть запасованы с помощью промежуточной скобы 15, как показано на рис. 8.14.

В этом случае нагрузка при испытании должна быть вдвое больше.

Предварительное натяжение канатов создается установкой упора 3 в соответствующее гнездо, а затем гайкой 16 с контргайкой (на рис. не показана). При нагнетании млела плунжер 12, перемещая рамку 9 вместе с прикрепленным канатом, создает необходимое натяжение.

Поскольку испытание длится 5 мин, насос от плунжерного цилиндра отсоединяется краниками 17.

Стенд обслуживается специально прикрепленным работником, ответственным за ведение, журнала, своевременное испытание чалочных приспособлений и нанесение на них клейм или бирок.

На таре, за исключением специальной технологической тары (бадьи для раствора и т. п. ), должны быть указаны ее назначение, номер, собственная масса груза, для транспортировки которого она предназначена. Отнесение тары к специальной тех пологической производится по согласованию с местными органами госгортехнадзора.

Емкость тары должна исключать возможность перегрузки крана.

В процессе эксплуатации все съемные грузозахватные приспособления и тара должны периодически осматриваться лицом, па которое возложено содержание их в исправном состоянии, в сроки, установленные администрацией предприятия, но не реже одного раза в 6 мес. при осмотре траверс, одного раза в месяц при осмотре клещей и других захватов и тары, одного раза в 10 дней при осмотре стропов. Редко используемые съемные грузозахватные приспособления могут осматриваться перед выдачей их в работу.

Периодическое испытание съемных грузозахватных приспособлений грузом Правилами по кранам не предусматривается.

Осмотр тары должен производиться по утвержденной руководством предприятия инструкции, определяющей порядок и методы осмотра, а также методы устранения обнаруженных повреждений.

Результаты периодических осмотров заносятся в журнал с указанием даты произведенной работы. Выявленные в процессе осмотра поврежденные съемные грузозахватные приспособления и тара должны изыматься из работы до проведения ремонта.

Забракованные съемные грузозахватные приспособления, а также грузозахватные приспособления, не имеющие бирок (клейм), не должны находиться в местах производства работ. Не допускается нахождение в этих местах немаркированной и поврежденной тары.

О Техническом освидетельствование грузозахватных приспособлений

Оглавление

• Осмотр и испытания грузозахватных приспособлений и тары=>
• Периодичность испытания стропов и грузозахватных приспособлений=>
• Испытания съемных грузозахватных приспособлений=>
• Требования к статическим испытаниям грузозахватного приспособления=>
• Порядок испытания грузозахватных приспособлений=>
• Браковка грузозахватных устройств=>
• Журнал учёта грузозахватных приспособлений=>

Осмотр и испытания грузозахватных приспособлений и тары

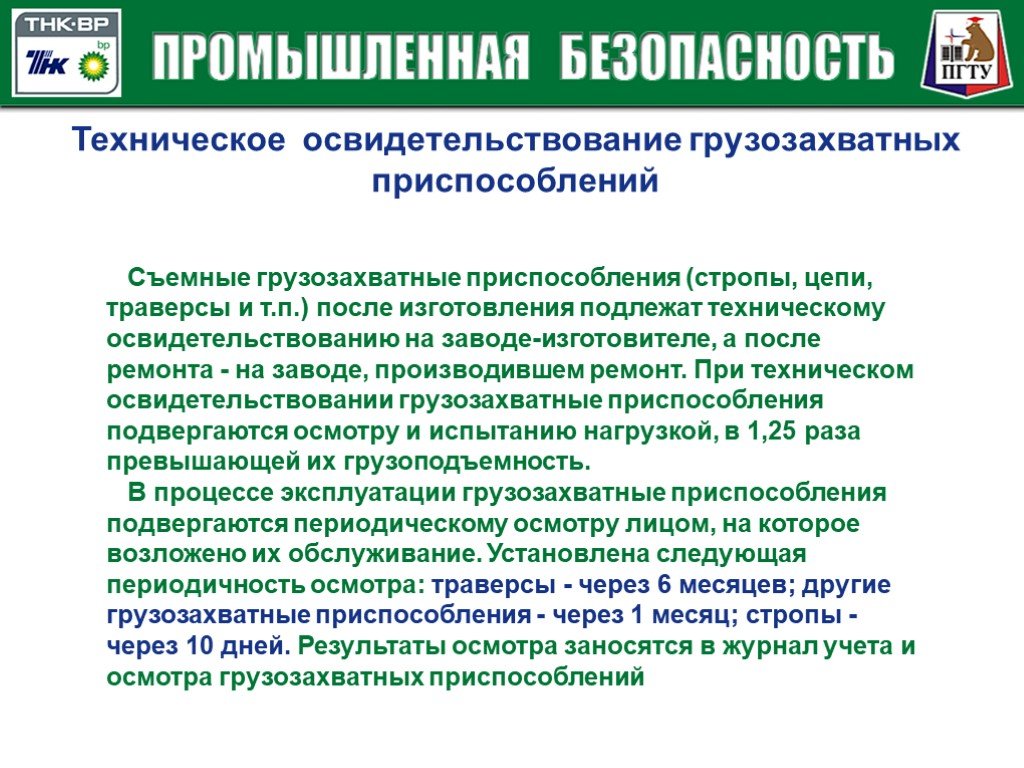

 Все съемные ГУ после изготовления подлежат техническому освидетельствованию на заводе-изготовителе,
а после ремонта — на заводе, на котором они ремонтировались.

 Техническое состояние ГУ проверяется осмотром и испытанием нагрузкой в
1,25 раза превышающей их номинальную грузоподъемность.

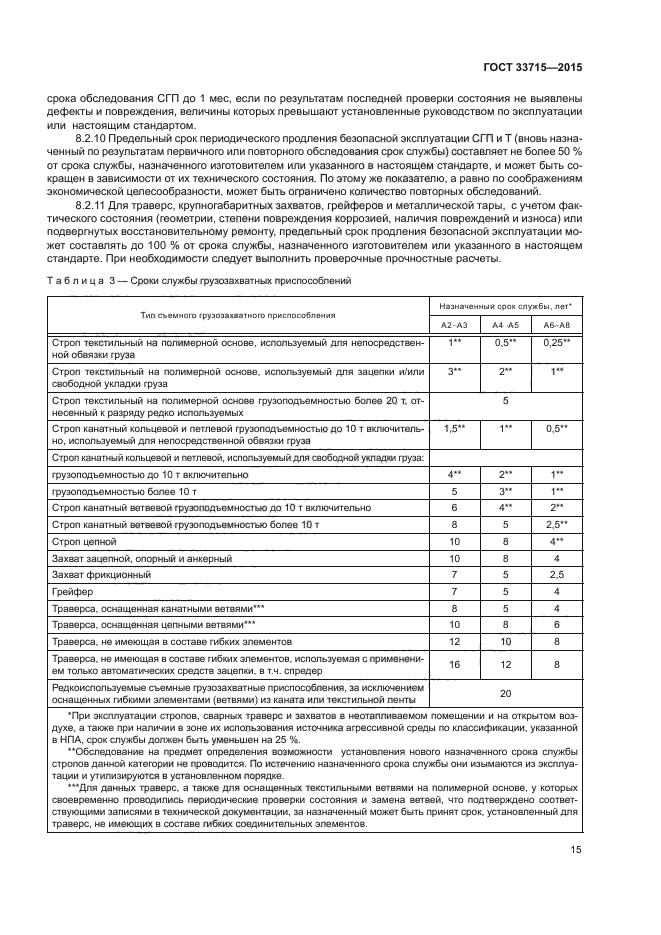

Периодичность испытания стропов и грузозахватных приспособлений

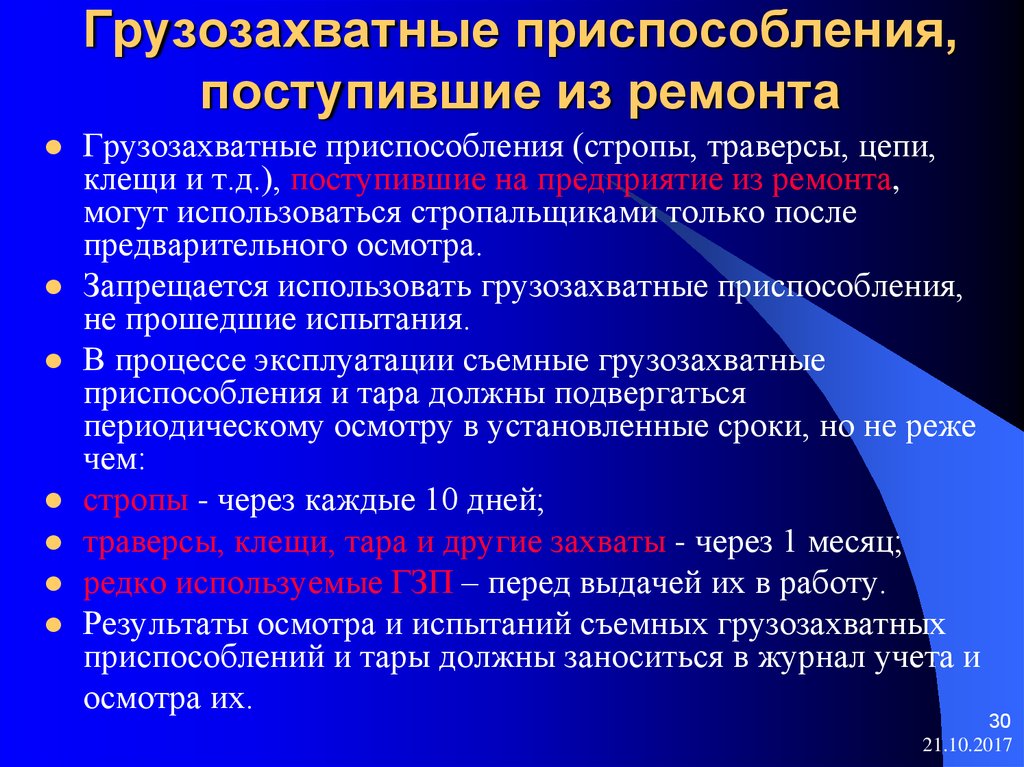

 В процессе эксплуатации съемные ГУ должны подвергаться периодическому осмотру лицом,
ответственным за их исправное состояние, в установленные сроки, не реже чем:

• каждые 6 мес при осмотре траверс;
• каждый месяц при осмотре тары, клещевых и других захватов;
• каждые 10 дней при осмотре стропов (за исключением редко используемых).
  {*}

 При осмотре проверяются общее состояние и степень износа отдельных элементов:
зажимов, гаек, шплинтов, заклепок, сварных соединений, брони и т. п.

Испытания съемных грузозахватных приспособлений

 Если грузозахватное приспособление не забраковано внешним осмотром,
то его испытывают под нагрузкой. Для этого по паспорту, журналу или расчетом,
определяется предельная рабочая нагрузка. По рабочей нагрузке подбирается испытательная нагрузка.

Требования к статическим испытаниям грузозахватного приспособления

 При испытании строп общего назначения ветви их должны быть расположены по отношению
друг к другу под углом 90°. Допускается аналитический перерасчет на прямолинейное растяжение.
Например, грузоподъемность стропы при угле между ветвями 90° составляет 50 кН.
При испытании стропы, при этом угле, испытательная нагрузка должна быть на 25% больше его грузоподъемности.

 При испытании стропы, с вертикальным расположением ветвей,
указанную испытательную нагрузку следует увеличить в 1,42 раза, т. е.
испытание производится нагрузкой Q=50*1.25*1.42 ≈ 89 кН.

Порядок испытания грузозахватных приспособлений

 Испытание грузозахватных приспособлений под нагрузкой производится с помощью кранов
с использованием специальных грузов известной массы или на специальных стендах,
на которых испытательная нагрузка создается путем натяжения с помощью механического
или гидравлического привода.

 Время испытания не нормировано и может быть принято при массовом изготовлении строп З мин,
при единичном — 10 мин.

 Если после испытания на приспособлении не обнаружится повреждений,
обрывов, трещин, остаточных деформаций, то оно считается годным.

 К каждому ГУ прикрепляют табличку или бирку с указанием предельной грузоподъемности,
даты испытания и инвентарного номера.

Браковка грузозахватных устройств

 Браковка
стальных канатов стропов и ГУ должна производиться в соответствии с Правилами Гостехнадзора.

Нормы браковки съёмных грузозахватывающих приспособлений

 Канатные ГУ подлежат немедленной замене в следующих случаях:

• при изменении круглой формы;
• если обнажается сердечник;
• когда диаметр проволочек уменьшается на 40%;
• число обрывов проволок на длиннее шага свивки превышает допустимые величины;
• при обрыве пряди.

 Для цепных грузозахватных устройств износ звена сварной или штампованной цепи не должен превышать
10% первоначального диаметра (калибра).

 Для всех остальных, используемых в работе ГУ,
нормы браковки должны быть указаны в их паспортах производителем данных ГУ.

Остаточная деформация

 Остаточные деформации определяются сопоставлением номинальных размеров элементов грузозахватного
приспособления до испытания с фактическими размерами после испытания.
Если детали ГУ получили недопустимые по нормам остаточные деформации,
то к эксплуатации оно допускается только после тщательного осмотра,
пересчета на новую грузоподъемность и последующего испытания.

 Выявленные в процессе осмотра поврежденные съемные ГУ изымаются из работы до проведения ремонта.

 Эксплуатация съемных ГУ, не прошедших технического освидетельствования, не допускается.

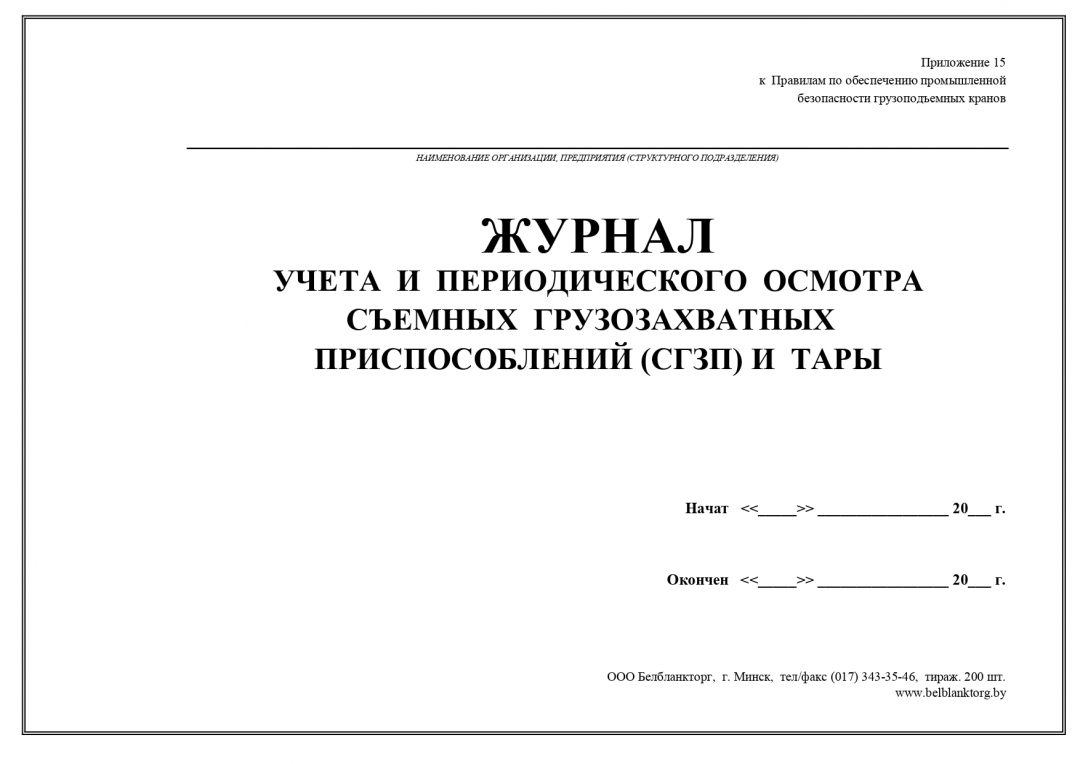

Журнал учёта грузозахватных приспособлений

 Результаты осмотра и испытаний заносятся в журнал учёта.
Журнал содержит полные сведения о каждом устройстве.
