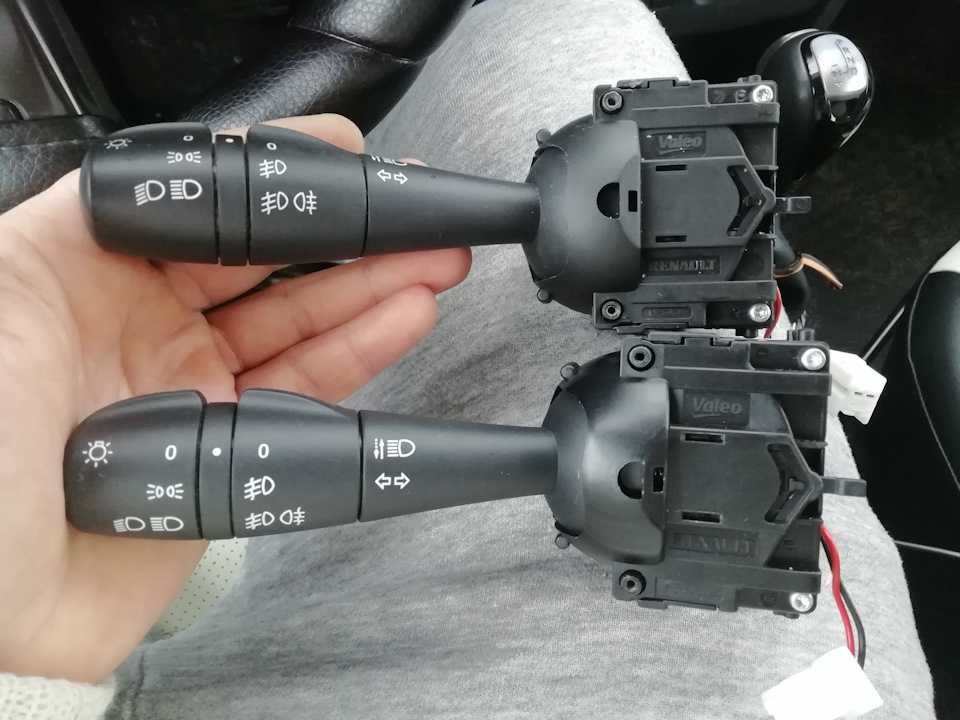

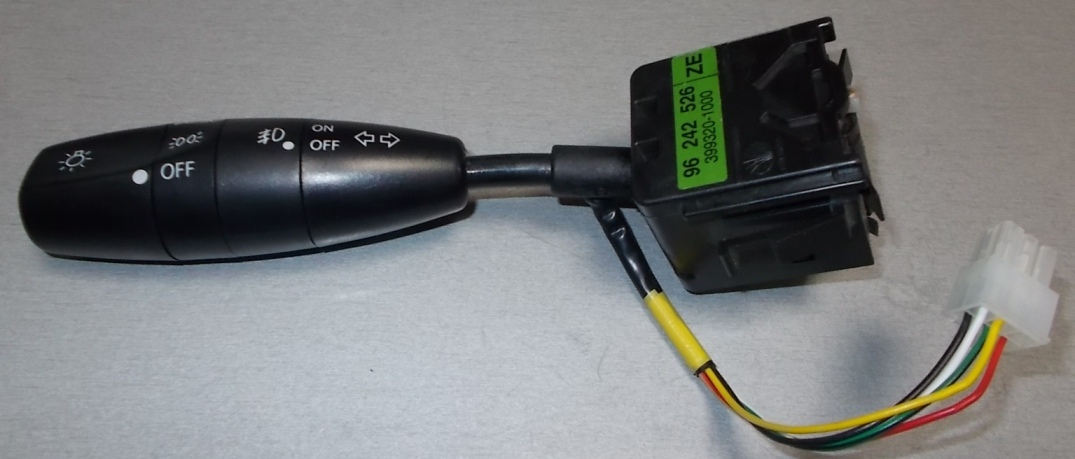

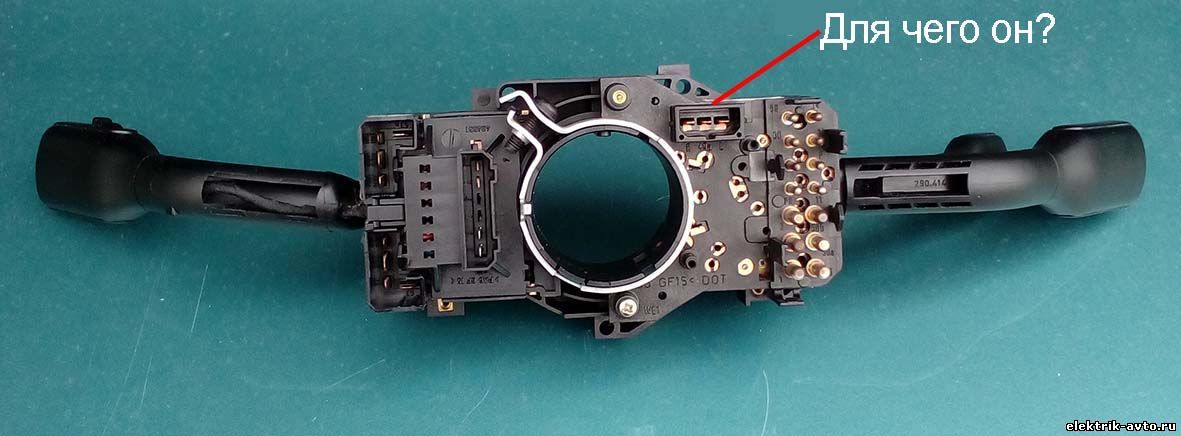

Переключатель света на Газель, подрулевой переключатель на Газель

от

до

Название:

Артикул:

Текст:

Выберите категорию:

Все
Общий каталог запчастей

» Запчасти и Аксессуары для а/м семейства Газель

»» Запчасти для а/м Газель

»» Запчасти для а/м NEXT

»» Запчасти дя а/м Соболь 2217, 2705, 3221

»» Запчасти для а/м ГАЗ-3310 ВАЛДАЙ

»» Запчасти для а/м Волга ГАЗ-3110

»» Запчасти для а/м ГАЗ-3307

»» Запчасти для а/м ГАЗ-3309

»» Запчасти для а/м ГАЗ-53, ГАЗ-66

» Запчасти на CUMMINS

» Запчасти на УАЗ

»» Зеркала на УАЗ

»» Глушитель на УАЗ

»» Шкворня на УАЗ

»» Фаркоп на УАЗ

»» Фары и фонари на УАЗ

»» Шрус на УАЗ

»» Отопитель на УАЗ

»» Фильтр на УАЗ

»» Брызговики и подкрылки на УАЗ

»» Карданный вал на УАЗ

»» Водяной насос на УАЗ (помпа)

»» Сцепление на УАЗ

»» Радиатор на УАЗ

» Запчасти на ПАЗ

» Запчасти на ВАЗ

» Запчасти на ЗИЛ

Тенты, Борта, Каркасы

» Стандартный Тент

» Тент увеличенный на +30 см, +40 см, +50 см

» Тенты импортная ткань КОРЕЯ

» Борта

» Каркас тента (заводской)

» Прямоугольный сборный Каркас + Тент (Комплект)

» Платформа

»» Кузовные стремянки

» Европлатформа

Детали кузова

» Зеркала и запчасти

»» Зеркала в сборе

»» Зеркальный элемент

»» Кронштейн зеркала

»» Накладки кронштейна зеркала

»» Повторители поворота на зеркало

»» Удлинитель обзора зеркал

» Двери и запчасти на двери

»» Двери

»» Замок двери, дверные механизмы

»» Ручки двери

»» Петли двери

» Брызговики и подкрылки

»» Передние брызговики

»» Подкрылки (локера)

»» Задние брызговики резина

»» Задние брызговики ТЮНИНГ

»» Задние брызговики ТАКСА

» Противоподкатный брус

» Бампер

»» Усилитель бампера

»» Кронштейны бампера

»» Защита бампера (кенгуринг)

» Решетка радиатора

» Ремонтные накладки

»» Лонжерон

»» Ремонтная накладки крыла

»» Ремонтная накладка двери

»» Подножка кабины

»» Ремонтная накладка проёма

»» Кожух фары

»» Ремонтные накладки кабины (кузова)

» Фурнитура и аксессуары для фургона

»» Фурнитура (комплекты) для фургона

»» Выдвижная лестница в фургон

»» Буфер (отбойник) на фургон

»» Петли двери фургона

»» Рукоятка двери фургона

» Стекла

»» Форточка

»» Люк

» Усилитель рамы

»» Поперечины

» Удлинители рамы

» Капот

» Крыло

» Обвес (арки, накладки)

» Кронштейн кабины

»» Подушка кабины

Запчасти и аксессуары (ТЮНИНГ)

» Полезные аксессуары в салон

» Запчасти панели приборов

»» Комбинация приборов

»» Дефростер

»» Пепельница и прикуриватель

»»» Прикуриватель

»» Карманы для документов, вещевые ящики, бардачок

»»» Ремкомплект ящика, крышки

»» Блок управления отопителем

»» Облицовка панели приборов

» Обивка салона, пластиковые накладки

» Обивка дверей

» Спойлер, Обтекатель

» Дефлектор

» Солнцезащитный козырек

» Коврики салона

» Шторки в кабину

» Ламбрекены и вымпелы

» Стеклоподъёмники

» Рулевое колесо

» Подлокотники

» Полки

» Консоли

» Столик декоративный на панель приборов

» Сиденье

» Чехлы ЭКО КОЖА

» Чехлы Ткань Жаккард

» Утеплитель решетки радиатора и двигателя

» Инструментальный ящик

» Колпаки

» Тюнинг салона (ПОД ДЕРЕВО)

» Светоотражающие жилеты и таблички

Освещение, Фары, Фонари, Плафоны, Габаритные огни, плафоны

» Фары

» Фонари задние

» Габаритные огни

» Фонарь освещения номерного знака

» Повторитель поворота

» Плафоны освещения кабины

» Лампы

» ПТФ

» Фара-прожектор

» Катафоты (световозвращатель)

» Ходовые огни

Стеклоочистители и омыватели (трапеция, бачки, мотор)

» Щётки стеклоочистителей

» Рычаг щётки стеклоочистителя

» Жиклёр омывателя стекла

» Трапеция стеклоочистителя

»» Моторедуктор стеклоочистителя

» Бачок омывателя

»» Мотор бачка омывателя

» Щетки для снега и водосгон

Запчасти для тех. обслуживание и расходники

» Фильтра

»» Воздушный фильтр

»» Салонный фильтр

»» Топливный фильтр

»»» Сепаратор топливный

»» Масляный фильтр

» Свечи зажигания

»» Ремкомплект уплотнителей свечного колодца

» Масло

» Натяжной ролик

» Ремни

Электромеханическое оборудование

» Кнопки, выключатели и переключатели

»» Блоки управления

»»» Блок управления зеркалами

»» Кнопки

»» Выключатели

»» Переключатель

»»» Переключатель стеклоочистителя

» Провода (жгуты, проводка)

»» Высоковольтные провода (провода зажигания)

»»» Ремкомплект провода высокого напряжения

»» Жгут зеркала

»» Жгуты по раме

»» Жгуты моторного отсека

»» Жгут системы управления двигателем

»» Жгут панели приборов

»» Пусковые провода (прикуриватель)

»» Колодки для подключения

»» Клеммы для проводов

»» Автопроводка

»» Провод массы

»» Жгут отопителя

» Датчики

»» Датчик кислорода (лямбда-зонд)

»» Датчик давления масла

»» Датчик включения вентилятора

»» Датчик положения коленчатого вала

»» Датчик положения дроссельной заслонки

»» Датчик уровня топлива

»» Датчик массового расхода воздуха ДМРВ

»» Датчик положения распред вала

»» Датчик давления воздуха и температуры

»» Датчик АБС

»» Датчик температуры охлаждающей жидкости

»» Датчик скорости

»» Датчик детонации

»» Датчик неровной дороги

» Аккумулятор и принадлежности АКБ

»» АКБ

»»» Основание АКБ

»» Зарядное устройство для АКБ

»» Перемычка АКБ

»» Провод АКБ

»»» Клемма АКБ

»» Вилка нагрузочная для АКБ

» Замок зажигания

»» Замок зажигания

»» Катушка зажигания

»» Контактная группа замка зажигания

»» Распределитель зажигания (трамблёр)

»» Коммутатор

» Реле

»» Реле стеклоочистителя

»» Реле стартера

»» Реле поворота

»» Реле света

»» Универсальное реле

» Стартер и запчасти стартера

»» Стартер

»» Щёточный узел стартера

»» Якорь стартера

»» Крышка стартера

»» Вилка стартера

»» Бендикс

» Генератор и запчасти генератора

»» Генератор

»» Подшипник генератора

»» Щёточный узел генератора

»» Обмотка и якорь генератора

»» Якорь генератора

»» Шкив генератора

»» Кронштейн генератора

»» Натяжная планка генератора

» МИКАС

» Звуковой сигнал

» Блок предохранителей и предохранители

» Диодный мост

» Регулятор напряжения

» Антенна автомобильная

Шины и Диски

» Шины

» Диски

» Шпильки и гайки колеса

» Ниппель и удлинитель ниппеля

» Наборы для ремонта камер и шин

» Держатель запасного колеса

Топливная система (баки, бензонасосы)

» Бензобак

» Бензонасос

»» Ремкомплект бензонасоса

» Топливные трубки и шланги

»» Топливная рампа, Топливопровод

» Форсунки топливные

» Адсорбер

» ТНВД

» Станция перекачки топлива

»» Насосы перекачки дизельного топлива

Радиатор, система охлаждения двигателя

» Радиатор

»» Кронштейн и рамки радиатора

»» Подушка радиатора

» Интеркулер

» Водяной насос (помпа)

»» Ремкомплект водяного насоса

» Термостат

» Патрубки радиатора

» Антифриз

» Расширительные бачки

»» Шланг расширительного бачка

» Масляный радиатор

» Вентилятор и кожух вентилятора

»» Муфта вязкости вентилятора

»» Электромагнитная муфта вентилятора

Обогрев салона

» Отопители салона

»» Шланг отопителя

» Патрубки отопителя

» Радиатор отопителя

» Электродвигатель отопителя

» Насос отопителя

»» Ремкомплект дополнительного насоса отопителя

» Кран отопителя

» Электроподогреватель

Выхлопная система

» Выхлопная труба

» Глушитель

»» Подушка глушителя

» Резонатор

» Переходная труба (заменитель катализатора, обманка)

» Катализатор (нейтрализатор)

» Приемная труба глушителя

»» Ремкомплект приёмной трубы

» Выпускной коллектор

» Кронштейны, хомуты и прокладки глушителя

» Гофра глушителя

» Промежуточная труба глушителя

Тормозная система

» Тормозные колодки

»» Ремкомплект тормозных колодок

» Тормозные диски, задний тормозной барабан

»» Тормозной барабан

» Тормозной цилиндр (ГТЦ, ЗТЦ)

»» Ремкомплект ГТЦ, РТЦ

» Суппорт тормозной

»» Ремкомплект суппорта

» Тормоза (Шланг, Трос, Рычаг, Щит)

» Усилитель тормозов

» Трос ручного тормоза

»» Ремкомплект стояночного, ручного тормоза

» Тормозная жидкость

Рулевое управление

» Рулевой механизм, ГУР

» Сошка рулевого механизма

» Насос ГУР, бачки насоса ГУР

» Вал рулевого управления

» Рулевая тяга

»» Рулевые шарниры и наконечники

» Рулевая колонка

» Шланги ГУР, штуцера

Трансмиссия

» КПП и запчасти КПП

»» КПП

»» Ремкомплекты для ремонта КПП

»» Рычаг КПП

»»» Ремкомплект рычага КПП

»» Подшипники КПП

»» Шестерня КПП

»» Сальник КПП

»» Вилка КПП, Сухарь вилки КПП

»» Запчасти синхронизатора КПП

»» Подушка КПП

»» Вал КПП

»» Крышка КПП

»» Картер КПП

»» Механизм переключения КПП

»» Ручка КПП

» Карданный вал и запчасти карданного вала

»» Карданный вал

»»» Карданный вал с 2-мя подвесными

»»» Карданный вал

»» Карданный вал на 4х4

»» Крестовина карданного вала

»» Опора карданного вала

»» Карданные болты

» Сцепление и запчасти сцепления

»» Сцепление в сборе

»» Диск сцепления

»» Корзина сцепления

»» Картер сцепления

»» Вилка сцепления

»» Трубка сцепления

»» Цилиндр сцепления

»» Выжимная муфта с подшипником

»» Шланг сцепления

» Редуктор заднего моста

»» Ремкомплект редуктора заднего моста

» Дифференциал

» Раздаточная коробка 4х4

»» Ремкомплект раздаточной коробки

Запчасти ходовой части и подвески

» Рессоры

»» Рессоры

»» Лист рессоры

»» Стремянки рессоры

»» Сайлентблок рессоры

»» Подушки рессоры

»» Кронштейны рессоры

»»» Кронштейн подрессорника

» Амортизаторы

»» Втулка амортизатора

»» Кронштейн амортизатора

» Стабилизатор

»» Кронштейн стабилизатора

»» Подушка штанги стабилизатора

» Шкворня

»» Маслёнка

»» Ремкомплект шкворня

» Ступица и подшипники ступицы

»» Подшипник ступицы

»»» РК ступицы

»» Сальник ступицы

»» Ступица в сборе

» Рычаги подвески

»» Сайлентблок рычага

»» Ремкомплект рычага маятникового

» Шаровая опора

» Задний мост

»» Ремкомплект заднего моста

» Балка передней оси

» Главная пара

» Шрус на 4х4

» Пружина передней подвески

» Поворотный кулак

Двигатель (запчасти)

» ГРМ

»» Цепи привода ГРМ

»»» Гидронатяжитель цепи

»» Ремкомплект ГРМ

»» Картер шестерён ГРМ

» Двигатель в сборе

»» Кронштейн двигателя

»» Подушка двигателя

» ГБЦ

»» Ремкомплект уплотнителей ГБЦ

»» Шпилька ГБЦ

» Поршни

» Шатуны и вкладыши

» Прокладки и сальники двигателя

» Масляный насос

» Карбюратор

»» Ремкомплект карбюратора

» Маховик

»» Картер маховика

» Защита двигателя

» Крышки

» Коленчатый вал

» Распределительный вал

» Клапаны двигателя

» Дроссель

»» Шланг РХХ

» Картер масляный

»» Ремкомплект картера масляного

» Щуп масляный

» Промежуточный вал

» Маслосъемные колпачки

» Впускной коллектор

» Турбокомпрессор двигатель Cummins

» Заглушки для удаления ЕГР

» Автоодеяло для двигателя

» Гидрокомпенсатор двигателя

Прочие запчасти и аксессуары

» Ключи и инструменты

»» Шприц

»» Ключ баллонный

»»» Монтировки (монтажки)

»» Наборы инструментов

»» Отвертки

»»» Биты

»» Ударный инструмент

»» Съемники и приспособления

»» Ключи и шестигранники

»» Торцевые головки и воротки

»» Пассатижи, бокорезы, кусачки

»» Сверла

» Спецкрепеж (болты, гайки, шайбы)

»» Шпильки

»» Пистоны крепления

»» Хомуты

»» Саморезы

»» Болты

»» Винты

»» Пальцы и шплинты

»» Гайки

»» Шайбы и Гроверы

»»» Гроверы

» Аптечка автомобильная, знак аварийной остановки, огнетушитель

»» Знак аварийной остановки

»» Огнетушитель

»» Аптечка

» Уплотнители (РТИ)

»» Уплотнитель двери

»» Уплотнитель стекла

»» Уплотнитель свечного колодца

» Педали

»» Педаль сцепления

»»» Ремкомплект педали сцепления

»» Педаль тормоза

»» Педаль газа

» Воздуховоды и воздушные каналы

»» Шланг вентиляции

»» Шланг воздухозаборный

» Ремни для крепления груза

» Трос буксировочный, кронштейн, рым-болт

» Канистра и воронки для топлива

» Ремкомплекты

» Домкрат автомобильный

» Подушки Двигателя, КПП, Кузовные, Подвески, Глушителя

» Кронштейны

» Шланги

» Тросы

» Трубки

» Фаркоп

» Компрессор (насос) автомобильный

» Рамки номерного знака

» Смазки

» Герметик

» Губка для мойки автомобиля

» Перчатки ХБ

» Изолента, малярный скотч

» Крышки и пробки

» Картер

» Спидометр

Производитель:

Все387548138755413F (Турция)ABRO (США)ABRO (США)AIRLINEAKABAALCAALEX-AutoAllied NipponAMP (Польша)Anvis GroupARIDEASPATK PREMIERAvtoDriverAvtoStyleAZARDBAUTLERBMBODYBOSCHBRANO (Чехия)BRISK (Чехия)BrizGardBuzuluk ЧехияCAMPAR (Корея)CARGENCARTRONICCASTROLCHAMPIONCHAMPIONCoidoCORTECO (Германия)CORTECO (Германия)CRAFTCUMMINS (FOTON)CUMMINS C+Cummins Inc. CZCZ (Чехия)DAKEN (Италия)DAKEN (Италия)DENSO (Япония)DENSO (Япония)Detail LineDITTONELDIX (Болгария)ELDIX (Болгария)ESPRA (Испания)ESPRA (Испания)FENOXFleetguardFleetguardFORTECHFOTONGAS CAPGeneral ElectricGeneralTechGOLD WHEELGoodyearHERZOGHOFERHOLA (Голландия)JUNTAKENO KET-TUNINGKOOSHESH (Иран)Kraft (Agrokom)KRAFT (Турция)KRENZ ГерманияLION (Ростов)LOGO-RKLUK (Германия)LUZARMagnum (Россия)MANDOMANN ГерманияMANNOLMasterWax (Россия)MaxBoxMaxboxPROMOBILMoravanMotoristMTA (Италия)NGK (Япония)NIPPON (ЯПОНИЯ)NOKSNOKS ДимитровградNORMA (Германия)Nova BrightOptibelt ГерманияOSRAMOSVAT ИталияPHILIPSPILENGAPRAVTPROдетальREZKONREZKONRS DETALRUBENA (Чехия)SACHS (Германия)SACHS (Германия)SCT (Германия)SCT (Германия)SDV motorsSDV motorsSIMENSSINTECSKFSKF (Швеция)SKV-LightingSLONSOLLERSSTALServisSTAR (Ростов)STARCO (Турция)SUFORCETANAKITechnikTESLATIRSANTOREROTORNADO (ТОРНАДО)TOTALTRANSMASTERTRIALLITRIANGLETRMTRUCKMANTUC (Иран)V-NNVETTLER (Германия)Vita-TruckVoron GlassWEBERWONDERFULX-TURBOZF (Германия)ZICZOMMERАВАР (Псков)АвтоDелоАвтоАрматураАвтоблюзАвтоконАвтоКонтинентАвтомагнатАвтооптикаАвтопартнерАвтопровод ВОСАВТОРАДАВТОРАДАВТОРГАвтоРусь77АвтоСателлитАвтоТрейд (Калуга)Автошланг (Балаково)АВТЭЛАГАТАГРЕГАТАгрокомАЗГАЗГ-ДетальАКОМАЛПАСАПОГЕЙ (Ульяновск)АСТРОАШК (Барнаул)БАГУ (Борисов)Баки-ННБалаковоБАТЭБелАвтоКомплектБЕЛМАГБИГ-ФИЛЬТРБОН ЧелябинскБОРБРТБРТ (Балаково)ВАТИВолжскийВПТГАЗПРОМНЕФТЬГерманияГЛАВДОРДААЗДайдо Металл РусДайдо Металл РусьДельта-АвтоДЗСДЗТАДЗТАДиалучДимитровградДПКЗавод АвтокомпонентЗаволжьеЗЗА (Заволжье)ЗМЗ (Заволжье)ЗМЗ (Соллерс)ИдеALИжавтотормИмпортИП КосойИранКардан-Сервис (Арзамас)КЗАТЭКитайКНРКОРДКОРЕЯКрасная ЭтнаЛВ-АвтоЛИДЕРЛихославльЛУКОЙЛМарКонМОСТатНабережные ЧелныНАЧАЛОНижний НовгородНПП ОРИОНОАО ВолнаОренбургОРИГИНАЛОСВОСВ (Мелитополь)ОСВАРПЕКАРПКТППластформПРАМО-ИСКРАПРЗПРТИРТИ-СервисРусАвтоЛидерРФРФСаранскСаратовСЕВиЕМ (Самара)СЗРТСЗССИБДЕТАЛЬСкопинСкопинСмоленскСОАТЭСТЕЛСТАНДЕМТД АвтокомпонентТДКТДКТехАвтоСветТехнопластТехнопрофильТИИРТольяттиТосол-СинтезТРАНСМАШТРИАЛТУРБОКОМУАЗУАЗ ОРИГИНАЛУКДУМЗУтесФормПластФормула СветаХИМ-СИНТЕЗЦИТРОНЧайковскийЧебоксарыЧМЗ (Чусовой)ШААЗЭкомашЭЛКАРЭнергомашЮККАЮККАЯРТИ

Новинка:

Вседанет

Спецпредложение:

Вседанет

Результатов на странице:

5203550658095

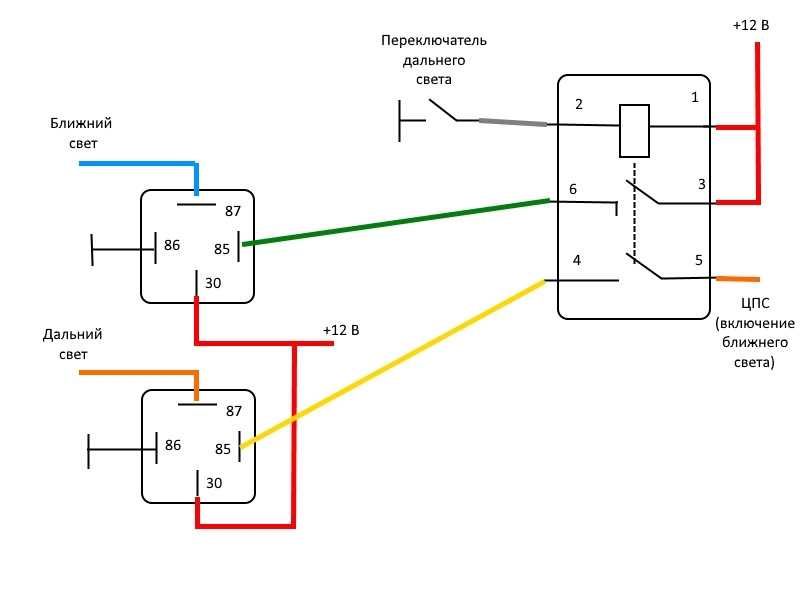

Цепь переключателя ближнего/дальнего света фар

ОПИСАНИЕ

Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) получает следующие данные о состоянии переключателей:

• Положение переключателя освещения OFF (ВЫКЛ), TAIL, HEAD или AUTO

• Положение переключателя света фар HIGH, LOW или HIGH FLASH (PASS)

• Переключатель противотуманных фар в положении FRONT, REAR или OFF

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПОКАЗАНИЯ GTS

   1. Подключите GTS к DLC3.

   2. Установите замок зажигания в положение ON (ВКЛ).

   3. Включите GTS.

   4. Войдите в следующие меню: Body Electrical / Main Body / Data List.

   5. Снимите показания на экране GTS.

      Body Electrical > Main Body > Data ListBody Electrical > Main Body > Data List

      Информация на дисплее прибора
      Dimmer SW
      Passing Light SW
      Rear Fog Light SW
      Front Fog Light SW
      Auto Light SW
      Head Light SW (Head)
      Head Light SW (Tail)

      OK
      Отображаются нормальные состояния, указанные выше.

      Результат
      Следующий шаг OK NG




   OK

   ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь







   NG

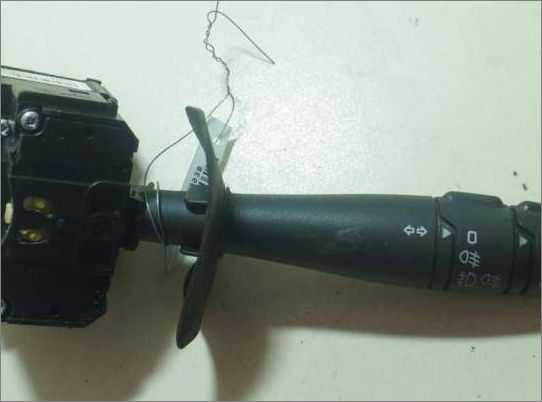

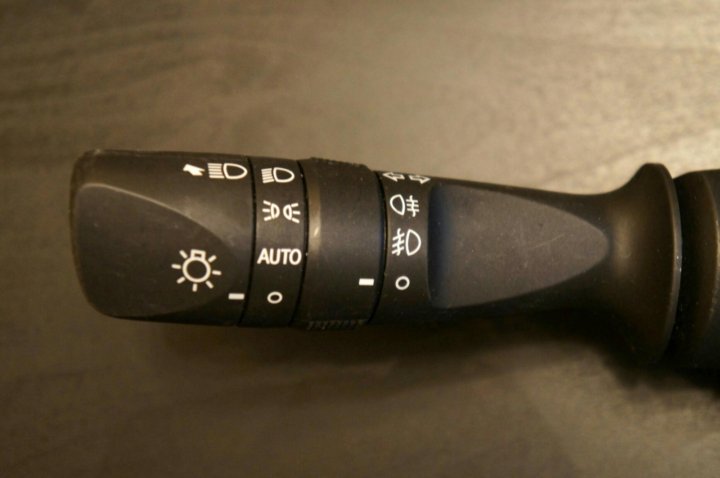

2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ


   Tip:

   Проверьте устройства, параметры которых не изменяются при контроле в режиме Data List.

   1. Снимите переключатель света фар в сборе.

      Нажмите здесь

   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.




      *a	Устройство с неподсоединенным жгутом проводов (переключатель света фар в сборе)













      Номинальное сопротивление
      Table 1. Переключатель освещения Контакты для подключения диагностического прибора Условие Заданные условия 18 (T) — 15 (EL) Переключатель освещения выключен 10 кОм или более 19 (H) — 15 (EL) Переключатель освещения выключен 10 кОм или более 20 (A)*1 — 15 (EL) Переключатель освещения выключен 10 кОм или более 18 (T) — 15 (EL) Переключатель освещения в положении TAIL Менее 1 Ом 18 (T) — 15 (EL) Переключатель освещения в положении HEAD Менее 1 Ом 19 (H) — 15 (EL) Переключатель освещения в положении HEAD Менее 1 Ом 20 (A)*1 — 15 (EL) Переключатель освещения в положении AUTO Менее 1 Ом
      Table 2. Переключатель света фар Контакты для подключения диагностического прибора Условие Заданные условия 14 (HU) — 15 (EL) Переключатель света фар в положении LOW 10 кОм или более 14 (HU) — 15 (EL) Переключатель света фар в положении HIGH Менее 1 Ом 14 (HU) — 15 (EL) Переключатель света фар в положении HIGH FLASH Менее 1 Ом 17 (HF) — 15 (EL) Переключатель света фар в положении HIGH FLASH Менее 1 Ом
      Table 3. Переключатель противотуманных фар/фонарей Контакты для подключения диагностического прибора Условие Заданные условия 9 (BFG)*2 — 8 (LFG) Переключатель противотуманных фар выключен 10 кОм или более 9 (BFG)*2 — 8 (LFG) Переключатель противотуманных фар/фонарей в положении передних противотуманных фар Менее 1 Ом 7 (B)*3 — 8 (LFG) Переключатель противотуманных фар выключен 10 кОм или более 7 (B)*3 — 8 (LFG) Переключатель противотуманных фар/фонарей в положении задних противотуманных фонарей Менее 1 Ом







      Результат
      Перейти К OK NG




   NG

   ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ Нажмите здесь







   OK

3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ БЛИЖНЕГО/ДАЛЬНЕГО СВЕТА ФАР – ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ))

   1. Отсоедините разъем E22 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.







      Номинальное сопротивление

      Подключение диагностического прибора Условие Заданные условия E8-9 (BFG)*2 — E22-27 (FFOG)*2 Всегда Менее 1 Ом E8-7 (B)*3 — E22-1 (RFOG) Всегда Менее 1 Ом E8-14 (HU) — E22-5 (HU) Всегда Менее 1 Ом E8-17 (HF) — E22-8 (HF) Всегда Менее 1 Ом E8-18 (T) — E22-30 (TAIL) Всегда Менее 1 Ом E8-19 (H) — E22-29 (HEAD) Всегда Менее 1 Ом E8-20 (A)*1 — E22-28 (A)*1 Всегда Менее 1 Ом E8-9 (BFG)*2 — масса Всегда 10 кОм или более E8-7 (B)*3 — масса Всегда 10 кОм или более E8-14 (HU) — масса Всегда 10 кОм или более E8-17 (HF) — масса Всегда 10 кОм или более E8-18 (T) — масса Всегда 10 кОм или более E8-19 (H) — масса Всегда 10 кОм или более E8-20 (A)*1 — масса Всегда 10 кОм или более E8-15 (EL) — масса Всегда Менее 1 Ом E8-8 (LFG) — масса Всегда Менее 1 Ом







      Результат
      Следующий шаг OK NG




   OK

   ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Для моделей с левосторонним рулевым управлением: Нажмите здесь ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Для моделей с правосторонним рулевым управлением: Нажмите здесь




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

«Яркая идея» для кратковременного обнаружения

В фарах с закрытым светом, которые десятилетиями были частью автомобильного ландшафта, нити накала, отражатель, корпус и рассеиватель объединены в единый узел. Ранние закрытые фары были круглыми и включали нити накаливания как дальнего, так и ближнего света, поэтому автомобилям требовалось только две такие фары. Старые техники помнят, что переключатель дальнего/ближнего света (диммер) находился в верхнем левом углу половицы, рядом с местом, где стояла левая нога водителя. Ток фар дальнего и ближнего света проходил через этот переключатель и, учитывая его расположение, вызывал проблемы. Я помню, как заменил довольно много выключателей, установленных на половице, особенно в сезон снега / соли на дорогах. Сегодня у нас есть диммерные выключатели, установленные на рулевой колонке. Я также заменил несколько из них. Чем больше все меняется…

Герметичные лучи превратились в сдвоенные фары на некоторых транспортных средствах, поскольку в США изменились правила освещения транспортных средств. При таком расположении, как правило, внешние лампы имеют двойную нить накаливания (дальний/ближний свет), а внутренние лампы — только дальний свет. При включении дальнего света нити накала ближнего света гаснут. У меня есть две машины с таким расположением фар, и я должен сказать, что четыре дальних света обеспечивают чертовски хорошее освещение на сельских дорогах, особенно если внутренние лампы дальнего света направлены немного выше. Большим преимуществом систем с четырьмя фарами является то, что они обычно обеспечивают независимое наведение четырех фар. Счетверенные фары также иногда располагались вертикально и наклонялись.

Герметичные лучи превратились в прямоугольные лампы, как двойные, так и четырехугольные, опять же с изменением правил освещения в США. В то время как современные и более ранние автомобили имеют сменные лампы (композитные), HID или светодиодные фары, вы все еще можете увидеть автомобили с герметичными лучами старого образца. Как мы увидим, схемы для фар с закрытым светом и композитных фар аналогичны, хотя схемы современных композитных фар могут быть значительно сложнее, особенно если на транспортном средстве также установлены дневные ходовые огни.

Система управления фарами также усовершенствовалась с годами. На рис. 1 выше показана схема фары с четырьмя закрытыми лучами для легкового автомобиля американского производства около 60 лет назад. Обратите внимание, что в цепи нет предохранителей, реле или модулей управления, а переключатель дальнего/ближнего света расположен на половой доске. Кроме того, фары работают независимо от положения ключа зажигания. Диммерный переключатель выбирает либо дальний, либо ближний свет, но не оба одновременно. Защита от перегрузки по току обеспечивается автоматическим выключателем, встроенным в выключатель фар, который подает ток на все четыре фары. Таким образом, в ситуации перегрузки по току, когда автоматический выключатель размыкается, все четыре фары гаснут и остаются включенными до тех пор, пока автоматический выключатель не остынет и не вернется в исходное состояние. Это может занять несколько секунд! Испытав это, я могу сказать вам, что должен был быть лучший способ обеспечить защиту фар от перегрузки по току!

Глядя на экземпляр журнала Motor Auto Engines and Electrical Systems 1977 года, я вижу схему фары, аналогичную схеме на рис. 1, за исключением того, что фары и все стояночные/задние фонари подключены к одному предохранителю. Таким образом, в случае перегрузки по току, когда перегорает предохранитель, почти все наружные лампы гаснут и не горят! Это не лучший способ управления фарами.

На рис. 2 на стр. 36 представлено упрощенное изображение более современной схемы управления фарами азиатского автомобиля конца 2000-х годов с составными фарами (отдельные лампы ближнего и дальнего света) и дневными ходовыми огнями. В этой схеме используются четыре реле, а левая и правая фары (как лампы ближнего, так и дальнего света) имеют отдельные предохранители. В случае перегрузки по току на любой из фар лампы дальнего и ближнего света погаснут, если перегорит предохранитель, но на другую фару это не повлияет. Это, безусловно, лучше, чем схема на рис. 1! Ссылаясь на рис. 2, обратите внимание на следующее (ради обсуждения я опустил часть схемы «вспышка-проход»):

• Жирными линиями обозначены пути тока лампы. Обратите внимание, что ток от лампы накаливания не проходит через выключатели фар и диммеров. Весь ток лампы переключается реле.
• Функция дневных ходовых огней обеспечивается работой ламп ближнего света при пониженном напряжении благодаря реле дневных ходовых огней и резистору.
• При включении фар ближнего света на катушку реле дневных ходовых огней подается питание, и реле отключает резистор падения напряжения от цепи, тем самым приводя в действие лампы ближнего света на полном напряжении.
• Если резистор сброса напряжения сгорит (или кто-то отключит его), функция дневных ходовых огней будет потеряна, но ближний свет все равно будет работать. Некоторые автомобили используют отдельный резистор для каждого ближнего света.
• Если перегорел предохранитель F4, подающий управляющее напряжение (катушку) на дальний свет и реле дневных ходовых огней, фары останутся в режиме дневных ходовых огней, но функции ближнего и дальнего света не будут работать.
• Реле фар при включении подают питание на лампы дальнего и ближнего света в каждой фаре. Заземление катушек реле фар обеспечивается модулем управления кузовным оборудованием (BCM), поэтому для работы фар блок BCM должен обеспечить это заземление. Таким образом, несмотря на то, что у нас есть два реле фар и фары с отдельными предохранителями, BCM все равно может привести к потере всех функций фар.
• BCM также имеет входы от выключателя стояночного тормоза и предохранителя F4 (зажигание в режиме RUN). Когда зажигание находится в положении RUN и включен стояночный тормоз, BCM устраняет массу на катушках реле фар, и дневные ходовые огни гаснут. Точно так же, если фары включены, когда зажигание выключено, BCM снова снимает массу с реле фар, и фары гаснут. Некоторые BCM, обнаружив, что зажигание было выключено при включенных фарах, будут задерживать выключение фар на заданное время.
• Обратите внимание, что обе лампы дальнего света заземлены на G3, а лампы ближнего света на G2. Поэтому, если заземление плохое, дальний или ближний свет будет потерян, или лампы будут тусклыми. Вспомните об этом, когда мы рассмотрим обсуждаемый далее джип-ребенок, который имеет общую основу для дальнего и ближнего света каждой фары — разное заземление.
• Для работы фар не требуется связь по последовательной шине. Это относится не ко всем автомобилям; на некоторых вход BCM для стояночного тормоза поступает от комбинации приборов по шине связи.
• Когда включен ближний свет и переключатель фар переведен в положение дальнего света, ближний свет остается включенным.

На рис. 3 на стр. 38 показана схема фар нашего проблемного автомобиля Jeep Cherokee с двойными галогенными фарами с закрытым светом. Обратите внимание на следующее:

• Четыре нити накала фар имеют отдельные предохранители и провода. В случае возникновения ситуации перегрузки по току в одной из четырех цепей накала сработает соответствующий предохранитель. При таком расположении маловероятно, что все функции фар будут потеряны одновременно. Перегоревший предохранитель приведет к отключению дальнего или ближнего света только одной фары.
• Две фары заземляются отдельно, в точках G1 и G2, но обе нити накала каждой фары имеют общее заземление. Имейте это в виду, когда мы перейдем к диагностике.
• Ток лампы проходит через переключатель фар на стойке.
• Выключатель фар обеспечивает работу либо дальнего, либо ближнего света, но не того и другого одновременно. Это типично для фар с двойной нитью накаливания.
• В цепи отсутствуют реле или модули, а фары работают вне зависимости от положения ключа зажигания.

Жалоба владельца заключалась в том, что «я плохо вижу ночью, и я только что заменил левую фару, но дальний свет все равно не работает». Я спросил владельца, что он имел в виду под «левой фарой», и ответ был «со стороны водителя». Это очень важный вопрос, который следует задать при интервьюировании владельца транспортного средства, так как некоторые сочтут, что левая сторона — это пассажирская сторона, как если бы вы стояли лицом к передней части транспортного средства. Я избегаю использования «право» и «лево», вместо этого использую «со стороны водителя» и «со стороны пассажира», когда разговариваю с владельцами транспортных средств.

В магазине я включил фары и переместил переключатель между положениями ближнего и дальнего света. Вот что я заметил в ходе проверки жалобы:

Левая фара оказалась новой. Учитывая схему на рис. 3, какой вывод мы можем сделать до того, как разобьем DVOM и ничего не нарушим?

• Поскольку оба дальних света питаются от одного и того же полюса переключателя фар, а левый дальний свет выключен, а правый светит ярко, проблема, вероятно, не в переключателе фар.
• Поскольку оба ближнего света питаются от одного и того же полюса выключателя фар, и левый ближний свет яркий, а правый тусклый, проблема, вероятно, не в выключателе фар.
• Поскольку фары имеют индивидуальное заземление и каждая фара имеет одну яркую нить накала, проблемы, скорее всего, не связаны с заземлением цепи.
• Вероятной причиной неработающего левого дальнего света является предохранитель F3, который питает только нить накала левого дальнего света.
• Тусклый правый ближний свет может быть вызван чрезмерным падением напряжения между точками A и B.

Хорошо, давайте отключим DVOM и проведем небольшое тестирование, прежде чем нарушать что-либо в проблемной цепи. Первое, что я сделал, это подключил отрицательный вывод моего измерителя к отрицательной клемме аккумулятора и проверил положительную клемму с положительным выводом DVOM. Измеритель показал 12,6 В, что говорит о полностью заряженной батарее. Возможно, что еще более важно, он подтвердил, что мой глюкометр работает и что у меня есть непрерывность в обоих отведениях. Я начал выполнять эту очень простую проверку после того, как недавно пытался диагностировать цепь электрического вентилятора, где мой измеритель показывал 0 В в том, что я считал заведомо исправным. Оказалось, что у меня был плохой метр!

Глядя сначала на левый дальний свет и оставив переключатель света в положении дальнего света, я прощупал точку D на рис. 4 (стр. 39), оставив отрицательный провод DVOM зажатым на отрицательной клемме аккумуляторной батареи. На схеме это плохо видно, но я смог прощупать непосредственно клемму дальнего света на фаре. На некоторых составных фарах очень сложно или невозможно проверить эту точку, не отсоединяя что-либо, поэтому вам, возможно, придется пойти на компромисс и проверить разъем лампы в точке E. Конечно, проверка точки E не обнаружит высокое сопротивление или обрыв цепи между точками. Д и Д.

Я измерил полное напряжение батареи в точке D. Если бы я не измерял напряжение или замерял низкое напряжение, я бы переместил щуп в точки E и G и так далее, пока не обнаружил бы проблему. Новая фара владельца не работала на дальнем свете, но хорошо работала на ближнем свете, что позволяет предположить, что заземление G1 было в порядке (обе нити накала имеют общий G1). Чтобы перепроверить, я переместил измерительный щуп в точку F и снова переключился на ближний свет, убедившись, что ближний свет снова включен. Измерив незначительное напряжение в точке F при ярком свете ближнего света, я подтвердил исправность G1 и пришел к выводу, что новая фара с запаянным светом неисправна. Я установил новую фару с левой стороны, и дальний и ближний свет работали. Я уже установил, что заземление левой фары в порядке, поэтому я перешел к проблеме с тусклым правым ближним светом.

Измерение в точке B показало полное напряжение батареи при включенном ближнем свете, поэтому я снова переместил щуп в точку H, чтобы проверить заземление G2. Я измерил незначительное напряжение на H, поэтому я пришел к выводу, что возникла какая-то внутренняя проблема с нитью накала ближнего света в правой фаре. Странно, что дальний свет вроде бы не пострадал. Новая правая фара восстановила должный блеск ближнего света, но я не был готов отправить автомобиль.

Меня беспокоило, что новая левая фара владельца не работала на дальний свет. Я не смог узнать от владельца, работала ли новая фара на дальнем свете при первой установке или она была плохой с самого начала. Так что я сделал две последние проверки.

При работающем двигателе и оставив отрицательный провод DVOM зажатым на отрицательной клемме аккумулятора, я повторно проверил положительную клемму аккумулятора, измерив около 14,1 В при включенном ближнем свете. Хотя могла иметь место периодически возникающая проблема с высоким напряжением в системе, когда я проверял, напряжение в системе было в порядке. Однако прерывистое высокое напряжение системы, скорее всего, повлияло бы на ближний свет, который включен больше, чем дальний. В конце концов, была проблема с правым ближним светом.

Я также быстро проверил крепежные винты корпуса левой фары, чтобы убедиться, что корпус надежно прикреплен к автомобилю и не подпрыгивает на неровной дороге. Опять же, проблема здесь, скорее всего, коснется ближнего света, но я все равно проверил.

Джип снова в пути уже несколько месяцев, и владелец сообщает, что фары работают нормально. Итак, я делаю вывод, что проблема заключалась в двух неисправных блоках с герметичными балками.

Надеюсь, вы уделите некоторое время дополнительному сравнению схем фар, показанных на рис. 2 и 3. Как бы вы подошли к проблемам с фарами Cherokee, если бы симптомы были такими же, но у автомобиля была схема фары, как на рис. 2? Представьте себе, что вы пытаетесь устранить проблемы с фарами на автомобиле, подобном тому, что изображен на рис. 2 (определенно это не схема фары вашего отца!) без схемы! Это еще один пример того, когда схема — ваш лучший друг. Даже с относительно простой схемой джипа, с одного взгляда на схему я понял про четыре предохранителя фар и что в цепи нет никаких реле.

Когда использовать фары дальнего и ближнего света

Фары дальнего света — это устройство безопасности, установленное на всех автомобилях, однако на удивление большое количество водителей ими не пользуются. Согласно одному исследованию, проведенному Мичиганским институтом транспортных исследований (UMTRI) и Страховым институтом безопасности дорожного движения (IIHS), менее половины всех водителей используют дальний свет, даже когда это уместно. Это исследование также показало, что многие водители переоценивают то, как часто они используют дальний свет, и ошибочно думают, что могут достаточно хорошо видеть без них. Однако правильное использование дальнего и ближнего света фар — это простой способ повысить вашу безопасность. Это тоже закон.

Когда использовать какие фары

Когда использовать дальний или ближний свет фар зависит от:

Фары ближнего света освещают дорогу на расстоянии около 200 футов, что эквивалентно половине городского квартала. Если вы не можете видеть дальше 200 футов при использовании ближнего света, вы должны переключиться на дальний свет, за исключением следующих случаев:

• Другой автомобиль находится в пределах 200 футов и приближается к вам с противоположного направления

• Вы находитесь менее чем в 200 футах за другим транспортным средством

• Присутствует сильный дождь, туман или снег

Использование дальнего света в неблагоприятных погодных условиях может привести к ослеплению, что сделает его небезопасным. И каждый раз, когда ваш дальний свет может ослепить кого-то на проезжей части или рядом с ней, вы должны снова переключиться на ближний свет. Однако, как правило, вы должны использовать дальний свет как в городах, так и на сельских дорогах ночью, когда нет других транспортных средств и погода хорошая.

Улучшенная видимость

Дальний свет увеличивает видимость на расстоянии от 350 до 400 футов, или на расстоянии среднего городского квартала.

Повышенная видимость повышает безопасность каждого, когда вы едете по темным улицам или шоссе, особенно если присутствуют пешеходы, велосипедисты или животные. Однако не полагайтесь исключительно на дальний свет и не забывайте всегда регулировать скорость движения в зависимости от дорожных условий.

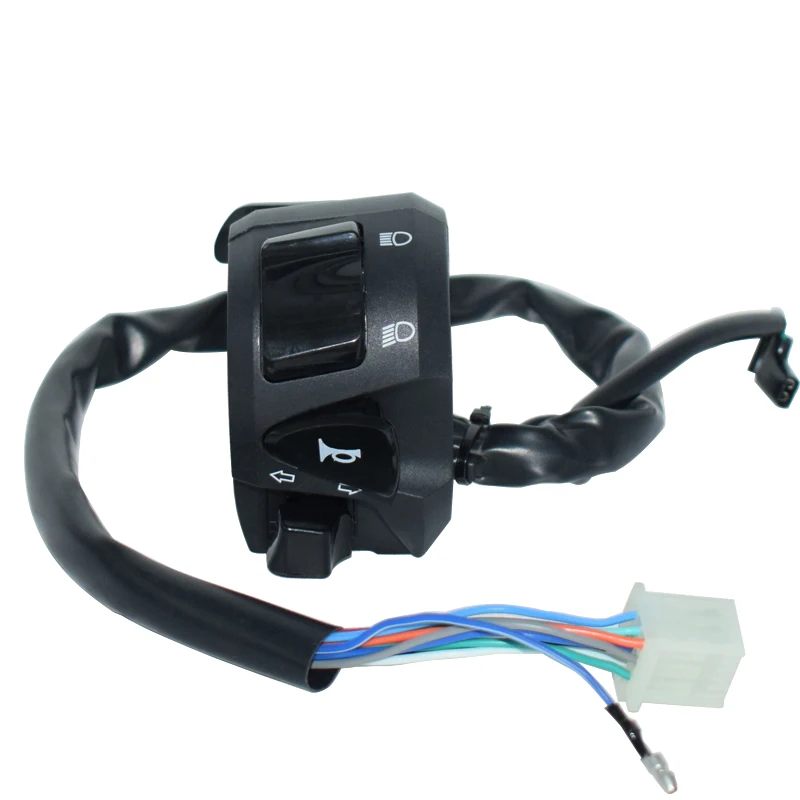

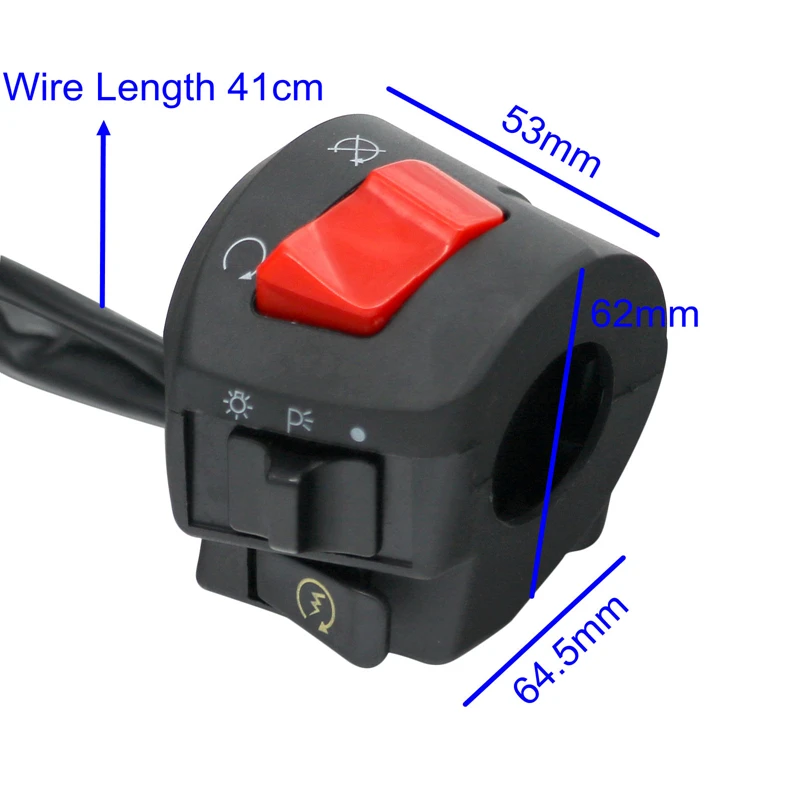

Как переключиться с ближнего на дальний свет

Различные марки и модели автомобилей имеют разные способы переключения с ближнего на дальний свет и обратно. В большинстве случаев механизм встроен в рычаг рядом с рулем, где включаются и выключаются фары.
