Ремонт передней ступицы уаз – Прокачай АВТО

Основными критериями для замены подшипников на ступицах колес будет повышенный шум, свист, значительный люфт колеса. Люфт колеса также будет сопровождаться невозможностью настроить натяг в подшипнике на ступице.
Если на вашем УАЗ Патриот имеются подобные признаки, то необходимо провести замену подшипника на ступице соответствующего колеса. В этой статье мы расскажем о замене ступичных подшипников на переднем мосте.

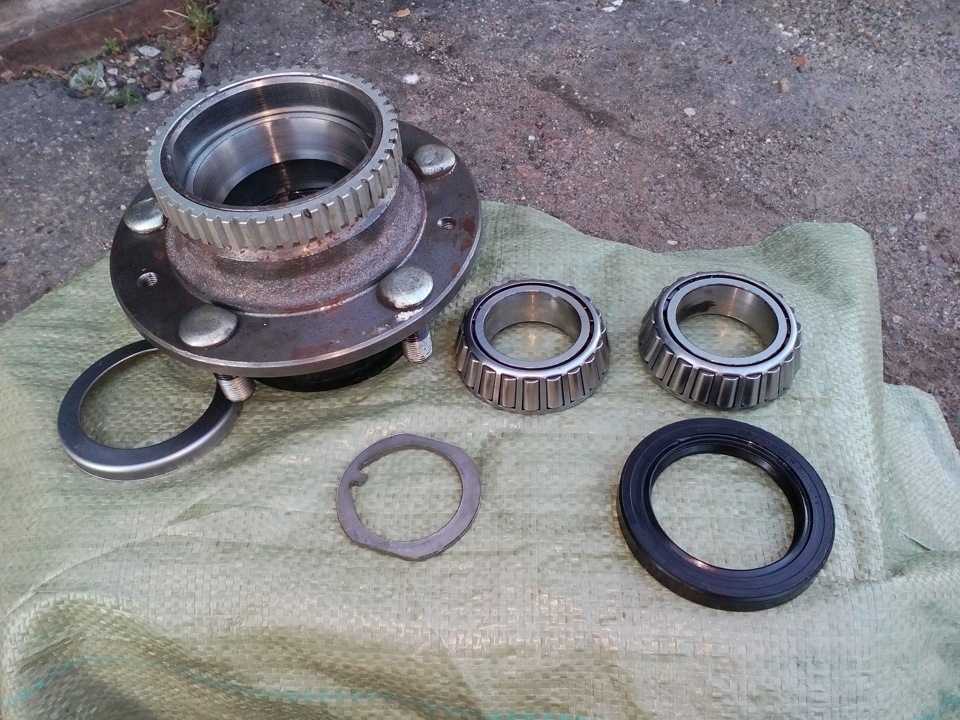

Всего, на каждой ступице установлены два подшипника, внутренний и наружный, более подробно о устройстве ступицы передней подвески можно узнать взглянув на рисунок ниже.

Ступица переднего колеса УАЗ Патриот: 1 – цапфа; 2 – сальник; 3 – упорная шайба сальника ступицы; 4 – внутренний подшипник ступицы; 5 – болт ступицы; 6 – маслоотражатель ступицы; 7 – прокладка маслоотражателя ступицы; 8 – наружная обойма внутреннего подшипника; 9 – внутреннее стопорное кольцо; 10 – ступица; 11 – наружное стопорное кольцо; 12 – наружная обойма наружного подшипника; 13 – наружный подшипник; 14 – стопорная шайба; 15 – регулировочная гайка ступицы; 16 – замочная шайба; 17 – контргайка ступицы

Инструменты для замены подшипников ступицы переднего колеса УАЗ Патриот

Вам потребуются: съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток.

Процесс замены подшипников ступицы переднего колеса УАЗ Патриот

1. Снимите ступицу в сборе с подшипниками (см. «Снятие и установка ступицы переднего колеса УАЗ Патриот»).

UAZ Patriot выпускается также и с комплектацией антиблокировочной системы тормозов, в этом случае на ступицах автомобилей установлены задающие кольца датчиков частоты вращения колес.

2. Выньте внутреннее кольцо наружного подшипника ступицы.

3. Поддев отверткой, извлеките сальник из ступицы… Сальник одноразовый и при последующее сборке необходимо будет установить новый сальник.

4. …упорную шайбу сальника ступицы…

5. …и выньте внутреннее кольцо внутреннего подшипника ступицы.

6. Промойте все детали керосином. При замене подшипников обратите внимание на износ сопрягаемых с подшипниками деталей. Риски, канавки, выбоины не допускаются на сопрягаемых поверхностях. При замене подшипников необходимо менять одновременно внутренний и наружный подшипник, поз 4 и 13. (рисунок выше)

7. С помощью бородка легкими ударами молотка по периметру наружного кольца внутреннего подшипника выпрессуйте кольцо из ступицы…

8. …и снимите его.

9. Сожмите съемником усики внутреннего стопорного кольца и снимите его. 10. Аналогично снимите наружное стопорное кольцо…

11. …и выпрессуйте наружное кольцо наружного подшипника. 12. Запрессуйте в ступицу оправкой подходящего диаметра новые кольца подшипников.

Недостаточная запрессовка или перекос наружного кольца не допускаются. Проверьте надежность посадки колец в корпусе ступицы. Кольца не должны проворачиваться от усилия руки.

13. Заполните смазкой внутреннюю полость ступицы, нанесите смазку на наружные кольца подшипников.
14. Установите детали в порядке, обратном снятию.
Отрегулируйте подшипники ступицы следующим образом. Отверните на одну-две грани регулировочной гайки подшипников ступицы. Проворачивая колесо рукой, проверьте легкость его вращения и затяните гайку регулировки подшипников ступицы моментом 30–40 Н•м (3–4 кгс•м).

В этой статье мы рассмотрим назначение передней ступицы колеса УАЗ-452 «Буханка», опишем последовательность действий при ремонте и замене в ней подшипника.

Ступица — деталь, на которой крепится и вращается колесо автомобиля. Она соединяет вал с колесным диском и тем самым передает крутящий момент. Благодаря этому становится возможным движение автомобиля и его масса передается на колеса.

Также на передней ступице «Буханки» располагаются тормозные механизмы.

В результате длительной работы на ступицах могут появляться следы износа на посадочных местах подшипников, шейках и прочих трущихся поверхностях. Эти недостатки исправляют путем добавления дополнительных элементов — втулок и электродуговой наплавки.

Втулка растачивается под необходимый размер и впрессовывается в ремонтируемое отверстие.

В случае обнаружения значительного люфта, нагрева ступицы и шумов, исходящих от колеса, необходимо срочно заменить подшипник. Для этого следует открутить болты и снять колесо, затем снять заглушку подшипника и ослабить ступичную гайку.

Далее надо подвязать и снять суппорт, открутить болты тормозного диска, после чего отсоединить его от ступицы. Поддеть и снять стопорное кольцо. Подшипник выпрессовывается при помощи съемника.

После этого посадочное место подшипника очищается и смазывается. Далее нам предстоит установить новый подшипник и собрать все обратно. Подшипник запрессовывается в посадочное место с помощью того же съемника, затем устанавливается стопорное кольцо.

Подшипник закрепляется с помощью упорной шайбы и гайки. После этого следует затянуть гайки и проверить легкость вращения колеса и отсутствие люфта.

Закончив сборку, рекомендуется сделать пробный заезд, в ходе которого надо следить за тем чтобы не было шумов от колес. По окончании поездки снова проверяется наличие люфта колес.

Если люфт и шумы отсутствуют, значит замена подшипника выполнена успешно.

Пока межсезонье, потихоньку готовимся к новому сезону. Первым делом переборка всей ходовой и мелкий ремонт мостов, куплены новые запчасти, масло и смазка.

Ходовая: Тут пока все без проблем, только установил межлистовые прокладки рессор, из -за кастора пришлось лифтонуть подвеску на 3см, этим компенсировал просаженность передних рессор по сравнению с задними рессорами, и установил проставку под кардан 25мм.

Мост: Изменил угол кастора, заодно решил поменять сальники поворотного кулака на сальники нового образца, давно меня не обнадеживали бутерброды из кучи колец (обоймы) прокладок и сальников. Вечно с сальника сопливило водой и маслом. При снятии колец с сальником не удивился увиденному как всегда каша из грязи воды и масла. Все эту кашу) вымыл заменил смазку и установил новый сальник, подошли без проблем.

Тормоза: План шайбу пришлось поменять, на ней отвалились приваренные кольца, да и толщина 10мм не обнадеживала с такими размерами колес. Установил новые толщиной 16мм. Суппорт закрепил на карданные боты от газ 53. Под цапфу заменил шпильки от коллектора от волги они длинее на 10мм.

Ступицы: Не стал ставить импортный сальник пошел другим путем, кольцо колхозного сальника снял до 9 мм на токарном станке.

чертеж и замена подшипникаПро УАЗик

Ступица – это диск из металла. Обратите внимание на чертеж, в центральной части которого расположено отверстие для вала. Этот вал осуществляет движение автомобиля. Колесо крепится к ступице, за счет этого происходит его вращение (чертеж подтверждает это). Подшипники на УАЗах роликовые, а не шариковые.

Чертеж (рис. 1) показывает устройство ступиц УАЗ “Патриот”, передних и задних.

Подшипник ступицы УАЗ: последовательность работы при замене

Устройство агрегата

При работе с поворотным кулаком и наружным кольцом или между ступицей и внутренним кольцом вначале определяется наличие люфта. Если люфт между этими запасными частями все-таки существует, то необходима срочная замена подшипников или данных запасных частей. Где находится поворотный кулак, показывает чертеж.

Для того чтобы подшипник заменить, нужно снять со ступицы внешнюю гайку. Для этого автомобиль должен стоять приподнятым с помощью домкрата, помощник выжимает педаль тормоза.

1. Снимается колесо, выворачивается руль для доступного просмотра подвески автомашины. Суппорт тормоза снимают и вывешивают хомут или проволоку.
2. На наконечнике руля необходимо выставить шплинт для того, чтобы снять его и открутить гайку на данном наконечнике.
3. Для его снятия нужно воспользоваться специальными приспособлениями. Далее откручиваются болты крепления шаровых опор, ступица вынимается на себя.
4. На деревянное приспособление с расстоянием от земли в 10 см выкладывается стойка и приспособлением выколачивается ступица вместе с тормозным диском. Проводят разъединение этих частей.
5. Снимается металлический пыльник с целью быстрого подхода к внутренней обойме подшипника, которая выбивается из ступицы с помощью острого инструмента – зубила.
6. Металлической щеткой и чистой тряпкой протирают внутренности ступицы для очищения ее от грязи и смазочного материала. Новый пыльник надевается на свое место.
7. Стопорное кольцо вытаскивается из поворотного кулака, достается использованный подшипник. От пыли и грязи тщательно зачищаются канавки колец, вставляется новый подшипник до упора.

Для более тщательной посадки следует использовать в процессе работы с подшипником силиконовую смазку. Установка второго кольца, если все сделано правильно, не вызывает затруднений.

Таким же образом меняется подшипник задних колес УАЗ Патриота. Развал — схождение в этом случае делать нет необходимости, так как стойка поворотного кулака оставалась на месте на всем протяжении работы, следовательно, настройки не нарушались.

Каждый водитель должен систематически делать осмотр своего автомобиля, иметь под рукой необходимый чертеж, выявлять недостатки, осуществлять обслуживание тех или иных запасных частей.

Проверка и регулировка

Проверка и регулировка подшипников ступиц колес на УАЗ Патриот должны выполняться своевременно. Возникновение люфта в подшипниках при движении на автомашине будет дальше разрушать сами подшипники, приведет к усиленному биению в руль машины, повышенному износу шин с пятнами. Данная часть ступицы должна быть затянута так, чтобы смазочный состав его не подтекал. Если этот момент упустить, произойдет нагревание подшипников и выход из рабочего состояния.

Чтобы проверить имеющийся зазор, надо колесо покачать. Систематически подтягивать крепежи ведущих фланцев ступиц и полуосей. Чертеж и схема смазки частей ступиц подсказывают их нахождение и процесс выполнения смазки. Слой смазки внутри ступицы должен составлять примерно 10-15 мм. Большая порция смазки может попасть в колесный тормозной механизм, что не очень хорошо отразится на тормозной системе.

Когда происходит смена смазочного материала, в ступице не надо снимать манжету, так можно нарушить ее целостность. Ее выбраковку совершают при сильном засорении внутренностей ступицы.

Регулировка зазоров между колодками

Осмотр колес и проверка затяжки гаек поможет сохранить ступицы в хорошем состоянии. Затяг их должен проходить через одну, смазывая каждую из них смазкой.

Шины УАЗ Патриот должны быть с «универсальным» или всесезонным протектором. На дорогах повышенной сложности для лучшей проходимости должен использоваться протектор колес для таких трудных передвижений.

Строго следить за состоянием шин, давлением, чаще проводить балансировку колес в сборе. Контролируемое давление поможет повысить проходимость автомобиля в сложных условиях дорог. Износ протектора не должен превышать норму предельной величины – 1.6 мм.

Снятие и проверка колеса:

• закрепить автомобиль стояночным тормозом, задние колеса с откатом для устойчивости;
• снимается муфта отключения колеса, зубилом отгибается лепесток замка, который затем убирается и снимается контрольная гайка ступицы;
• при провороте колесо должно свободно крутиться, если это так, тогда можно закрепить контрольную гайку, замок и контргайку.

В дальнейшем установить все детали противоположно разборке.

При регулировочных работах с подшипниками ступицы нужно обратить внимание на чертеж «Ступица УАЗ», расположенный сверху.

Что такое расширитель ступицы

Расширительная шайба

УАЗ Патриот – это современный, надежный внедорожник, предназначенный для движения по городским улицам и бездорожью. Для того чтобы автомобиль был более устойчивым, на ступицу ставят расширители.

Расширитель ступицы представляет собой приспособление из алюминия с пятью отверстиями для крепления на ступице, а также с таким же количеством шпилек для крепления на колесо. Данные расширители необходимы для увеличения колеи колеса, устойчивости, сокращают риск перевернуться. Для установки расширителя можно обратиться в сервисный центр или выполнить работу самостоятельно.

УАЗ Патриот выставить на ровную поверхность дороги, воспользоваться стояночным тормозом, колесные гайки выкрутить не до конца. С помощью домкрата подвесить колесо. Не забыть под колесо напротив подложить откат для безопасности в процессе работы и схода автомобиля с домкрата.

Установить козелок под мост машины и опустить на него транспортное средство. Снять колесо и прикрутить на его место расширитель, который нужно протянуть с усилием. Далее ставится на свое место колесо. То же сделать и другими колесами. Данные расширители способны повысить безопасность при движении и важны для автомашины, особенно в зимнее время.

Подшипник ступицы УАЗ переднего колеса

Замена подшипника

Вначале нужно внешне определить, что подшипник необходимо заменить. Об этом свидетельствуют следующие признаки:

• высокое содержание шумов вращающего колеса;
• не держится номинальный зазор в подшипнике.

Для работы нужен инструмент: плоская отвертка, съемник колец стопора, молоток. На фото (рис.2) видно, как снимается ступица в сборе с подшипником.

Последовательность в работе заключается в следующем:

• снимается ступица в сборе с подшипниками;
• внешний подшипник вынимается из ступицы;
• с помощью отвертки вытаскивается ступичный сальник, который обязательно должен быть заменен новым;
• керосином промываются все снятые части;
• не нужно забывать, что оба подшипника должны подлежать замене и обязательно парой;
• видимый износ, потертости и сколы на частях подшипников должны привлечь внимание;
• ступичное колесо выпрессовывается с помощью приспособления и молотка легкими ударами по внутреннему краю ступицы;
• при сжимании усиков кольцо достается изнутри, таким же способом извлекается и наружное кольцо;
• при установке новых колец категорически запрещается перекос данных запчастей, они должны крепко осесть на свое место;
• вся внутренняя поверхность ступицы должна быть заполнена смазкой.

Ступицы колес после продолжительного движения начинают греться, это можно почувствовать, потрогав колесо рукой, – нужно срочно оказывать скорую помощь. Если рука не терпит нагрева, ступица очень сильно перегревается, нужно открутить гайку на одну грань, при этом соблюдать последовательность работ.

Рабочим тормозом нельзя пользоваться при проверке подшипников на нагрев, они могут нагреваться и от тормозных барабанов.

Итак, подшипник ступицы УАЗ успешно заменен, все ремонтные работы проведены. Если демонтаж подшипников был проведен аккуратно, то вопросов с обратной установкой не возникает.

Чертеж ступицы всегда должен быть под рукой, он всегда поможет, если возникнут проблемы по данному вопросу.
