Передний мост уаз 469 устройство схема: Устройство и ремонт переднего моста УАЗ 469

Передний мост уаз буханка: устройство, схема, ремонт

Транспортные средства, к которым принадлежит УАЗ 469, предназначены выполнять свои функции в суровых условиях, сложных климатических зонах, в лесу, горах, на болотистых участках без асфальтового покрытия. Они работают на Крайнем Севере, в Сибири, тайге, высокогорных районах. Чтобы увеличить проходимость УАЗ 469, спереди в авто используется тяговый мост. Машина с колесной формулой 4х4 эффективно преодолевает участки бездорожья, где другая техника не справляется со своими задачами.

Передний мост УАЗ 469: устройство, схема, ремонт

Фото 1: Передний мост УАЗ 469 (Источник: Яндекс.Картинки)

Передний мост УАЗ 469

Ведущий передний мост УАЗ 469 87 устроен, как и задний мост УАЗ 469. Все сборочные единицы агрегатов идентичные:

  • чулок или картер;
  • главная передача;
  • дифференциал.

Небольшая разница заключается в направлении резьбы кольца, отражающего масло, установленного в ведущей шестерне передка. Резьба выполнена правосторонней. В дополнение на передке УАЗ 469Б проставлено клеймо «П». Вследствие абсолютной идентичности, они одинаково регулируются, обслуживаются, разбираются, собираются. Также аналогичные все поломки, возникающие в процессе эксплуатации.

Читайте также:  Заправочные объемы уаз хантер: 31512, 31514, 31519 2,5 2,9 » – -31519, 315194, 315195, 315143, 315148, 3153 » — Запчасти для УАЗ

Функциональные особенности агрегата:

  • изменение траектории движения транспортного средства;
  • передача, изменение, распределение крутящего момента от двигателя на передние колеса машины, из-за чего появляется повышенная проходимость;
  • передача на кузов толчков, сопротивления колес, осуществляющих контакт с дорожным покрытием;
  • передача всех инерционных усилий, возникающих в движущемся авто, на колеса спереди.

Несмотря на то, что задний и передний мосты выполняют одинаковые функции, но последний, кроме тягового усилия, дополнительно управляет транспортным средством. Вот почему в УАЗ 469 конструкция переднего моста значительно сложнее. Завод производитель изготавливает несколько видов агрегатов.

Джипы из Ульяновска эксплуатируются на автодорогах страны с тремя мостовыми разновидностями:

  • Разрезная конструкция традиционного типоразмера. Это старый образец мостов, распространенные названия которых: обычные, гражданские, колхозные. На самом деле правильное наименование узла – «Тимкен». Такая фамилия конструктора, запатентовавшего конструкцию агрегата.
  • Мост УАЗ 469 с бортовыми редукторами. Другое его название – военный. В технической литературе он чаще всего именуется «П-образный» или «портальный».
  • Неразъемный мост «Спайсер» – передний мост современного типа. Название он также получил по фамилии инженера, запатентовавшего данную разработку.

Устройство переднего моста УАЗ 469

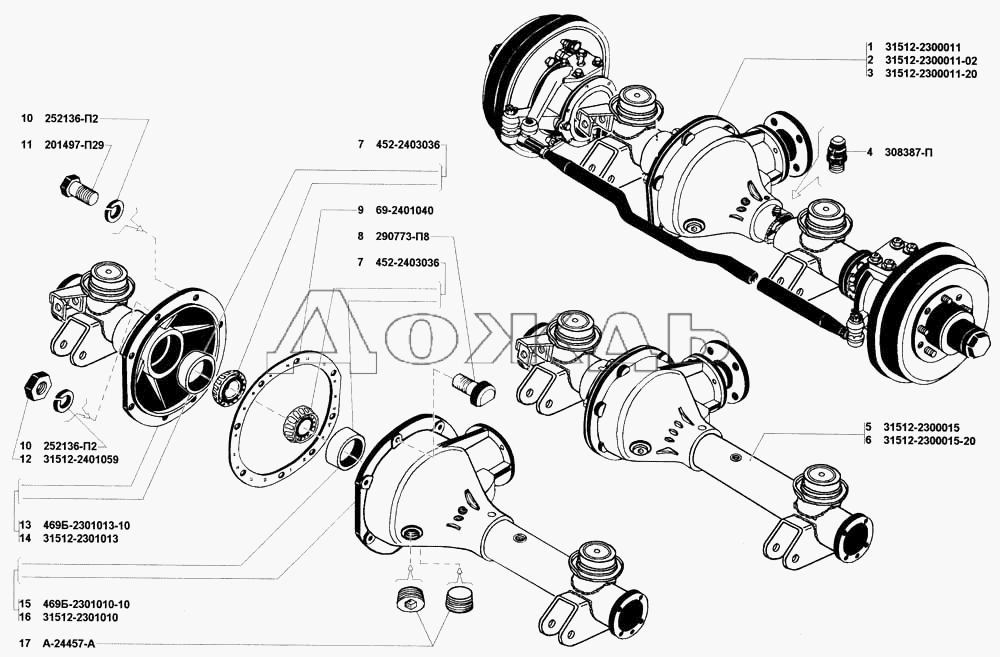

Схема устройства переднего мост УАЗ 469 видна на рисунке. Пять болтов удерживают шаровую опору на полуосевом кожухе. В нее запрессованы втулки шкворней. Два шкворня фиксируют корпус поворотного кулака сверху на шаровой опоре. Болтами на нем крепится крышка картера редуктора колес. К ней с помощью 6 болтов прикручена цапфа с тормозным щитом.

Стопоры штифтовые предохраняют от проворачивания шкворни в корпусе поворотного кулака. В УАЗ 469 устройство переднего моста выполнено с предварительным натягом поворотного кулака в момент монтажа шкворней поворотного кулака. Значение натяга 0,02…0,10 мм.

Прокладками выполняется регулировка моста УАЗ 469 вместе с предварительным натягом. Их монтаж осуществляется сверху слева между накладкой и корпусом поворотного рычага или справа между рычагом поворотного кулака. Снизу прокладки размещаются между накладками и корпусом поворотного кулака. Чертеж монтажа показан ниже.

Автомобиль УАЗ-469 — характеристики, устройство, ремонт

Вероятные варианты:

Cсылка, по которой вы пришли — неверна
Неверно указан путь или название страницы в адресной строке
Страница была удалена или переименована, но ещё существует в индексе поисковиков (закладках браузера)

  • Техническая характеристика УАЗ-469, УАЗ-469Б


    •     Характерситики двигателя (41416, 414) УАЗ-469, УАЗ-469Б

        Двигатель УАЗ-469, УАЗ-469Б

        Трансмиссия УАЗ-469, УАЗ-469Б

        Ходовая часть, подвеска, системы управления УАЗ-469, УАЗ-469Б

        Электрооборудование УАЗ-469, УАЗ-469Б

        Кузов УАЗ-469, УАЗ-469Б

        Регулировочные данные УАЗ-469, УАЗ-469Б

        Заправочная вместимость УАЗ-469, УАЗ-469Б

  • Органы управления УАЗ-469

  • Подготовка к работе УАЗ-469

  • Подвеска двигателя УАЗ-469

  • Кривошипно-шатунный механизм двигателя УАЗ-469

  • Газораспределительный механизм двигателя УАЗ-469

  • Система смазки УАЗ-469

  • Система вентиляции картера двигателя УАЗ-469

  • Система питания двигателя УАЗ-469


    •     Карбюратор К-129В

        Техническое обслуживание системы питания двигателя УАЗ-469

  • Система выпуска газов двигателя УАЗ-469

  • Система охлаждения двигателя УАЗ-469

  • Предпусковой подогреватель двигателя УАЗ-469

  • Неисправности двигателя УАЗ-469

  • Сцепление УАЗ-469


    •     Привод управления сцеплением УАЗ-469

        Возможные неисправности сцепления УАЗ-469

  • Коробка передач УАЗ-469


    •     Неисправности коробки передач, механизма переключения УАЗ-469

  • Раздаточная коробка УАЗ-469


    •     Возможные неисправности раздаточной коробки УАЗ-469

  • Карданная передача УАЗ-469


    •     Неисправности карданного вала УАЗ-469

        Задний мост УАЗ-469

        Задний мост УАЗ-469Б

        Возможные неисправности заднего моста УАЗ-469Б

  • Передний ведущий мост УАЗ-469


    •     Техническое обслуживание переднего моста УАЗ-469

  • Рама УАЗ-469

  • Подвеска УАЗ-469


    •     Амортизатор УАЗ-469

        Колеса и шины УАЗ-469

        Возможные неисправности колес, шин и ступиц УАЗ-469

  • Рулевое управление УАЗ-469

  • Тормоза УАЗ-469


    •     Техническое обслуживание тормозов УАЗ-469

        Возможные неисправности рабочих тормозов УАЗ-469

        Стояночный тормоз УАЗ-469

  • Электрика УАЗ-469

  • Генератор УАЗ-469

  • Регулятор напряжения РР132

  • Аккумуляторная батарея УАЗ-469

  • Система зажигания УАЗ-469


    •     Возможные неисправности приборов системы зажигания УАЗ-469

  • Стартер УАЗ-469

  • Система освещения, световой и звуковой сигнализации УАЗ-469


    •     Звуковой сигнал УАЗ-469

  • Контрольно-измерительные приборы УАЗ-469

  • Инструменты и принадлежности УАЗ-469

  • Кузов УАЗ-469


    •     Тент УАЗ-469

        Вентиляция кузова УАЗ-469

        Установка санитарных носилок в кузове УАЗ-469

  • Маркировка УАЗ-469

  • Техническое обслуживание УАЗ-469

        Первое техническое обслуживание (ТО-1) УАЗ-469

        Смазка автомобиля УАЗ-469

  • Смазочные материалы УАЗ-469 и УАЗ-469Б

ОТ «КОЗА» ДО «ОХОТНИКА» МОДЕЛИСТ-КОНСТРУКТОР

В 1945 году завод начал собирать «полуторки» ГАЗ-АА, а затем и ГАЗ-ММ, параллельно осваивая производство узлов и агрегатов для этих машин. А с 1950 года началась серьезная работа по технической подготовке автомобиля к выпуску нового армейского полноприводного легкового автомобиля ГАЗ-69 И ГАЗ-69А, спроектированного и выпускавшегося на Горьковском автомобильном заводе. Первые серийные автомобили поступили из сборочного цеха УАЗа в 1956.



Предполагалось, что «шестьдесят девятый» будет выпускаться заводом не менее 15 лет, но в конструкторском бюро УАЗа под руководством Петра Музюкина практически сразу приступили к разработке армейского джипа будущее.





Army SUV UAZ-469





GAZ-67B — grandfather of army all-terrain vehicle UAZ-469





The GAZ-69, непосредственный предшественник



Новый автомобиль планировалось оснастить 70-сильным верхнеклапанным двигателем рабочим объемом 2445 литров, трехступенчатой ​​коробкой передач, редуктором и рессорной подвеской. В конструкции отдают предпочтение геометрическим параметрам, обеспечивающим проходимость — увеличенному дорожному просвету, колесам большого диаметра и значительным углам въезда и съезда, но часто забывают о гибкости двигателя, оптимальном рисунке протектора шин и тягово-сцепных параметрах. передача.



Опытный образец новой машины был продемонстрирован представителям Минобороны осенью 1960 года. Машина была принята заказчиком в целом положительно, однако клиренс у него был признан недостаточным. Самым радикальным средством увеличения стали колесные моторы, позволившие увеличить дорожный просвет с 220 до 300 мм. предполагалось, что гражданская модификация машины будет выпущена без колесных редукторов.



В 1961 году начались испытания военного и гражданского вариантов нового внедорожника, в ходе которых машины прошли через Среднюю Азию до Памира, затем дошли до Каспия и по Волге вернулись в Ульяновск. Далее в соответствии с наблюдениями за испытаниями в конструкцию машин вносились изменения, и только в 1964 году джип прошел госиспытания.



Массовое производство автомобилей, получивших индекс УАЗ-469 и УАЗ-469Б, началось только в 1972 году. Интересно, что в Китае, получившем документацию на производство этого армейского джипа, Beijing BJ 212 (название присвоено китайская версия «469-go») начали выпускать уже в 1965 году. Китайский внедорожник отличался от отечественного только оформлением передней части кузова.



Ульяновские военные внедорожники в серии оснащались таким же двигателем, а легкие грузовики УАЗ-452 — он выпускался на Ульяновском моторном заводе, и по конструкции он мало чем отличался от того, которым комплектовались легковые автомобили ГАЗ -21 «Волга». Кстати, по многим агрегатам грузовик УАЗ-452 и джип УАЗ-469 были унифицированы — одним из них был двигатель, четырехступенчатая коробка передач с синхронизаторами на третьей и четвертой передачах, двухступенчатая раздаточная коробка и отключаемый передний мост.





Основные размерения УАЗ-469 (УАЗ-31512) — армейский вездеход с бортовыми коробками передач и брезентовым верхом кузова как уже упоминалось, для увеличения дорожного просвета с 220 мм до 300 мм использовались колесные редукторы с передаточным числом 1,94, что позволило сделать более компактным картер главной передачи за счет уменьшения ее передаточного отношения с 5,125 до 2,77.



Основной заказчик машины изготовлен Министерством обороны, поэтому определяется ее техническими характеристиками. В частности, брезентовый тент в сочетании с откидным капотом на лобовом стекле сделали машину пригодной для перевозки воздушным транспортом — самолетами и вертолетами. И никого это не интересовало, из-за этого машину было практически невозможно эксплуатировать в условиях суровой российской зимы. А таких «летающих» «уазиков» от немалой серийности Ульяновскому автомобильному заводу требовалось всего несколько процентов! Справедливости ради надо отметить, что прототип цельнометаллического кузова был создан заводом еще в 19 году.67, однако кузнечное оборудование УАЗа не позволяло изготавливать крупные кузовные панели. А для службы и милиции «УАЗики» кустарно дюралюминиевые и стальные кровельные клепальные мастерские различных предприятий. Интересно, что Ульяновский автозавод смог освоить производство цельнометаллических машин только в 1993 году — через 21 год после запуска в серию УАЗ-469!



Помимо внедорожников Ульяновский автомобильный завод выпускал ряд гражданских и военных малотоннажных автомобилей. Среди них были грузовик с бортовой платформой УАЗ-451 Д и фургон УАЗ-451, серийное производство которых было развернуто в 1961.





GAZ-M72 — hybrid army GAZ-69 and civilian “Victory”





UAZ-469 (UAZ-3151) with canvas top body



Do not забыли ульяновские конструкторы и армейские автомобили, проектируя все новые, местами очень интересные варианты 469. Самым оригинальным из них был плавающий УАЗ-3907. Машина с двумя гребными винтами, оснащенная двигателем мощностью 77 л.с., на суше развивает скорость до 100 км/ч, а на воде до 9км/ч. кузов автомобиля, имевший две герметичные двери, мог перевозить 7 человек или 750 кг груза. К сожалению, машина-амфибия так и не поступила в серийное производство — в планах Минобороны эта универсальная машина не была предусмотрена.

В 1985 году в соответствии с приказом Министерства автомобильной промышленности УАЗ ввел новую систему индексации выпускаемых машин. Так, армейский УАЗ-469 с бортовыми редукторами стал УАЗ-3151, а гражданский УАЗ-469Б — УАЗ-31512. В соответствии с этой системой машины оснащаются новыми двигателями и другими крупными агрегатами, получившими дополнительные цифровые индексы, превращая их в шести-семизначные, напоминающие номера телефонов, в чем не понятна суть комплектации конкретной модели автомобиля.

Конструкция автомобиля УАЗ-469 (УАЗ-3151)

УАЗ-469Б и УАЗ-469 представляют собой рамные фургоны, открытый четырехдверный кузов, съемный брезентовый верх и откидной задний борт. УАЗ-469отличается от УАЗ-469Б наличием колесных редукторов и экранированным электрооборудованием.



Двигатель автомобиля — четырехцилиндровый, карбюраторный, максимальной мощностью 75 л.с. при частоте вращения двигателя 4000 об./мин. трансмиссия — четырехступенчатая с синхронизаторами на третьей и четвертой передачах.



Раздаточная коробка — двухступенчатая с прямозубыми шестернями.





Габаритные размеры УАЗ-469 (УАЗ-3151) — гражданская модификация военного автомобиля без бортовых шасси и с металлическим верхом кузова

UAZ-469 (UAZ-3151) с кузовом с металлом

The UAZ-3151-версия пружины передней подвесной. -3151 является версией передней подвески на цилиндрических пружинах

Драйвер автомобиля UAZ-3151

Дизайн механизма рулевого управления автомобиля UAZ-3151

.0014





Device front axle with onboard reducers of the UAZ-3151





Rear axle of the SUV with the side gears





The engine of the UAZ- 3151 (правый и левый)





УАЗ-469 (УАЗ-3151) с металлическим верхом кузова



Рулевое управление представляет собой пару валкового и глобоидного передаточного числа 3. горбоу и глобоид.



Передняя и задняя подвеска — на продольных полуэллиптических рессорах с гидравлическими амортизаторами двойного действия.

Тормоза на все колеса — барабанные, с гидравлическим приводом. Стояночный тормоз — трансмиссионный в сборе с механическим приводом.



Электрика — 12 вольт.



Максимальная скорость автомобиля 100 км/ч, расход топлива 10,6 л на 100 км при скорости 30 км/ч.



Технические характеристики автомобиля УАЗ-469Б и УАЗ-469

В последние годы «Козлик» подвергался многократной модернизации в соответствии с потребностями гражданских пользователей. Дело в том, что сегодня Минобороны не выступало в роли заказчика и не может диктовать заводу свои требования к конструкции джипа. В угоду покупателю конструкторы создали и теплый цельнометаллический кузов с эффективным отопителем и удобными сиденьями, и современные мягкие пружины подвески (спереди), и малолитражные пружины (сзади), и мелкозернистую шумоизоляцию раздаточной коробки, и гидроусилитель руля и скрыли выступающий над панелью приборов мотор-двигатель стеклоочистителя… Созданию всего этого в немалой степени способствовала разработка принципиально новых моделей ПАТРИОТ и СИМБИР с совершенно новыми компонентными агрегатами, куда со временем перекочевали и старые 469. .



Модель, получившая название UAZ HUNTER (англ. — охотник), внешне немного отличается от «козлика», хотя и создана на новой платформе. Все в конструкции резко увеличилось количество импортных деталей.



«Охотник» оснащен новыми неразрезными мостами, как у «Спайсера» собственного производства, современными ШРУСами типа «Сехед» на передних колесах с вдвое большим ресурсом, чем прежний, новой, более удобной использовать мелкозернистую косозубую раздетую коробку — уровень шума по сравнению с классической прямозубой снижен на 8 — 10 дБ, а подключение переднего моста и понижающей передачи теперь двухрычажное и однорычажное. Поменяли и коробку передач — она была на пятерку. На все HUNTER установлены гидроусилитель руля, сцепление типа LUK с диафрагменным типом, передние дисковые тормоза и передняя рессорная подвеска.





All-wheel drive “goat” not scared any off-road





Diagram of front axle of UAZ-3151 (top view)





Device front (прямой привод) ось автомобиля УАЗ-3151

Базовые размеры комфортабельный джип внедорожник УАЗ HUNTER

1 опытный вариант — 97 УАЗ-4 опытный вариант 6 3

1

2 9th





The UAZ-3907 — experimental floating car on the basis of units UAZ-469





The front of the cabin of the jeep UAZ HUNTER





Комфортабельный внедорожник УАЗ ХАНТЕР, воплощает в себе все лучшее, что было заложено отечественными конструкторами в семействе военных автомобилей ГАЗ-67Б — ГАЗ-69 УАЗ — 469 УАЗ —3151

один из двух двигателей — либо новый инжекторный 140-сильный 16-клапанный бензиновый рабочим объемом 2,7 л с каталитическим нейтрализатором выхлопных газов, либо польский 86-сильный турбодизель Andoria рабочим объемом 2,4 л. Но для армии, полиции и министерства для экстренных ситуаций автомобиль оснащен более простым и неприхотливым карбюраторным мотором.



Система охлаждения двигателя получила новый алюминиевый радиатор повышенной эффективности.

Внешне «Охотник» отличается от «Козла» более безопасными пластиковыми бамперами, раздвижными стеклами в боковых окнах (кстати, дверь автомобиля получила двойное уплотнение) и распашной задней дверью. Что касается салона, то и отличий от салона 469-го достаточно — более удобные сиденья, тканевая обшивка дверей и пластиковая торпедо. UAZ HUNTER уже успел заслужить вполне доброжелательную оценку и любителей внедорожного экстрима, и любителей асфальтированных трасс. Машина хорошо себя вела и на скоростях, на которых «Козлик» начинал оправдывать свое имя, и в глубоких колеях при включении понижающей передачи. А это значит, что своими преимуществами «Хантер» непременно поделится с заслуженным предшественником, до сих пор выпускавшимся армейским джипом УАЗ-469. УАЗ — 3151.

УАЗ 469 Хотел выглядеть как Бронко, но потом передумал

Если вы видели кадры какого-либо военного парада стран Восточного блока, вы видели УАЗ 469. Возможно, вам не известен то, на что вы смотрели, но вы видели это, потому что это было основным продуктом жизни 4×4 в Восточной Европе и Азии в течение почти 50 лет и по сей день широко используется в военных и гражданских целях. Среди бесчисленных фильмов и телешоу он появился в фильме о Джеймсе Бонде Goldeneye.

Модель 469 мгновенно узнается по ее «удивленному» виду благодаря линии капота, которая нависает над его круглыми фарами, создавая впечатление бровей. Поступив в производство в 1972 году, его конструкция не претерпела каких-либо серьезных обновлений до тех пор, пока всего несколько лет назад завод УАЗ не предпринял некоторые шаги по обновлению давно выпускаемой модели 469, чтобы сделать ее более удобной для частных покупателей. Модель была переименована в УАЗ «Хантер», чтобы привлечь внимание своей целевой аудитории, в то время как основные разработки, лежащие в ее основе, по-прежнему относятся к 19 годам. 72.

Но когда-то в конце 1970-х он почти получил фейслифтинг с дизайном решетки радиатора, очень похожим на дизайн Ford Bronco первого поколения.

Как это почти произошло?

Идея УАЗ 469 была довольно проста: создать прочный четырехдверный полноприводный автомобиль с брезентовой крышей для использования в военных целях. В этом смысле роль УАЗ 469 была во многом аналогична роли джипа Willys, но автомобиль, который он должен был заменить, был ГАЗ 69, который поступил на вооружение несколькими годами ранее и к середине 19 века немного устарел.60-е годы. Пришедшая ему на смену модель 469 была запущена в производство после долгого периода разработки, длившегося большую часть 1960-х годов, и была оснащена 2,4-литровым четырехцилиндровым двигателем мощностью 75 л.с. в паре с четырехступенчатой ​​механической коробкой передач.

Но даже несмотря на то, что модель 469 оказалась утилитарной, к концу 1970-х она по-прежнему требовала обновлений на фоне планов по созданию более плюшевых гражданских версий.

Конструкторы УАЗа познакомились с Bronco первого поколения и его западными конкурентами в прессе и в официальных брошюрах, которые завод получил еще в 1960-е годы. На самом деле работы по фейслифтингу УАЗ 469 велись как раз в тот момент, когда Ford Bronco первого поколения должен был быть заменен полноразмерной моделью. А один из модернизированных прототипов УАЗ 469, показанный ниже, получил дизайн передней панели, вдохновленный Ford Bronco первого поколения. Это означало, что, как и у Bronco, у него были короткие горизонтальные планки на решетке радиатора, две круглые фары и контрастный белый цвет передней панели.

Подходит на визаж УАЗ 469довольно хорошо, и все еще очевидно, что это было бы неплохо для гражданских версий 4×4.

Но это был не единственный потенциальный рестайлинг. Еще одна версия модернизированного 469, показанная ниже, могла бы иметь более угловатый дизайн капота-раскладушки с небольшими вертикальными планками на решетке радиатора.

Завод УАЗ пытался сделать больше, чем просто обновить прочный 469 — модернизированная модель УАЗа будет использоваться и гражданскими владельцами, которые предпочитают более мягкую езду и некоторые дополнительные удобства. В случае с УАЗ 469, этими гражданскими владельцами были бы лесничие, геологи и директора колхозов, которым нужна была личная машина 4х4.

Еще одна модернизированная версия 469, показанная ниже, экспериментировала с жесткой крышей и другим измененным дизайном решетки радиатора, на этот раз чем-то напоминающим модели Jeep.

В конечном итоге ни один из них не поступил в производство, потому что УАЗ так и не получил средств на модернизацию 469. стиль, решив оставить разработку 469позади. Эти усилия в конечном итоге не увенчались успехом, и УАЗ продолжал выпускать старые модели.

Тем не менее, оригинальный УАЗ 469 в конечном итоге стал настоящим хитом среди гражданских покупателей, соперничая только с его версией минивэна с передним управлением по прозвищу «Буханка», показанной в сериале Юэна МакГрегора и Чарли Бурмана « Долгий путь ». 2000-х, когда мотоциклисты путешествовали по лесам Дальнего Востока России.
