Перечень земляных работ среза: виды, особенности проведения и техника безопасности, получение разрешения

Содержание

Расчет объемов земляных работ — для котлована, траншеи, при строительстве

Цель подсчета объема земляных работ – обоснование выбранных методик, определение необходимости в вывозе либо возможности распределении изъятого грунта по участку, либо последующего использования земли для обратной засыпки, а также составления сметы и уточнения продолжительности рабочего процесса. Расчеты выполняются на этапе создания проекта, согласно чертежам, а также во время проведения строительных работ.

Почему так необходимо заказывать подсчет объема земляных работ?

Строительство зданий и сооружений – процедура, которая требует значительных денежных вложений, поэтому каждому застройщику нужно понимать, на каком уровне качества, и с какими затратами времени и средств будут выполнены изыскания. Для съемки земляных масс мы применяем высокоточные устройства, что дает возможность максимально точно подсчитать их объем. Это позволяет предупредить ситуацию, когда недобросовестные подрядчики укажут завышенные кубометры, чтобы взять с клиента лишние деньги, а также избавит заказчика от необходимости регулярно приезжать на площадку для осуществления контроля.

Состав земляных работ

  • Вертикальное планирование участка. Выполняется путем выравнивания рельефа территории, предназначенной под застройку. Перечень земляных работ: изъятие и перемещение грунта, вывоз и уплотнение его на других участках. Подсчитывается объем в кв. м.
  • Разработка котлованов и траншей. Заключается в вычислении объемов геометрических фигур, которые определяют форму будущего рва или котлована. Допустимо, чтобы объем земли был ограничен плоскостями – небольшие неровности фигур не оказывают влияния на точность подсчета. Расчеты выполняются в кубических метрах.

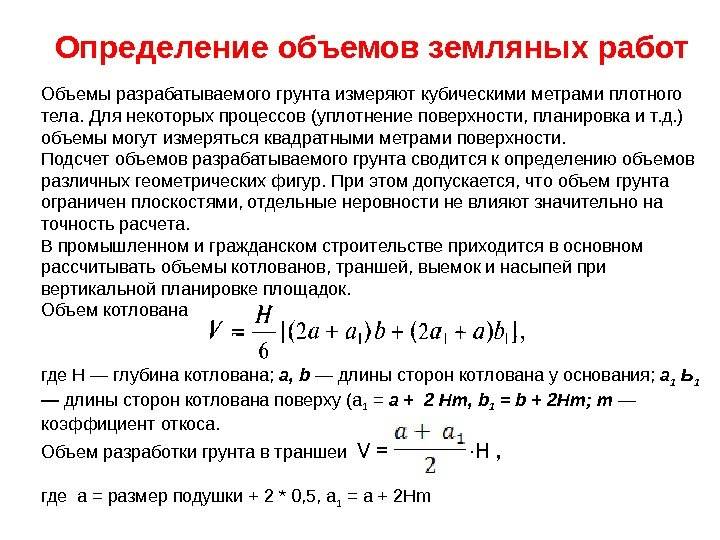

Как подсчитывается объем грунта

Для вычисления объема грунта, попавшего в разработку, существуют основные формулы, в основе которых лежит подсчет объема образовавшейся геометрической фигуры. Котлованы, траншеи и насыпи в большинстве своем имеют сложную форму и в этом случае фигуры разбиваются на несколько более простых и правильных геометрических тел, подсчитывается и суммируется их объем.

Формулы для расчета земляных работ

Для прямоугольного котлована

Vк = H/6 x{Bк Lк + Bкв Lкв + (Bкв + Bк)x(Lк +Lкв)}, где Bк и Lк – является шириной и длиной дна, Bкв и Lкв – шириной и длиной верхнего среза, H — глубиной котлована.

Для многоугольного котлована

Vк = H/6 x (F1 + F 2+ 4Fср), где F1 и F2 – обозначается площадь дна и верхнего среза выемки, Fср – площадь серединного сечения ее высоты.

Для круглого котлована

Vк = H / 3(R2 + r2 + Rr), где R и r – являются радиусами верхнего и нижнего оснований выемки, H – высотой.

Для насыпи

Vн = L x [m1/3 x (h32 + h3 x h31) + b/2 x (h3 +h2) + 2 x Fсп – 6 x (m1 – m2) x (h2 + h3 – 6)], где b – обозначение ширины верхней площадки насыпи, Н1 и Н2 – значения крайних сечений, m1 и m2 – параметры крутизны откосов, Fсп – площадь поперечного сечения.

Для траншеи

Vт = (B1 + B2) / 2 x L x H, где B1 – является шириной верхнего среза рва, B2 – ширина дна, L – длина канавы, H – глубина.

В работе специалисты используют программу Автокад – оптимальный продукт для работы со схемами и чертежами, позволяющий создавать двух- и трехмерные модели изучаемых объектов, разрабатывать рабочую документацию.

Результаты заносятся в ведомость, которая передается проектировщикам, инженерам, строителям.

Что учитывается при составлении сметы на земляные работы

  • Вид и параметры проектируемого объекта, а также величина фундамента – будет котлован или ров располагаться на всей площади основания либо только отдельных частей строения.
  • Способ выполнения работ – ручной или с применением механизмов, либо комплексный метод.
  • Виды используемых машин (при механизированных работах).
  • Как будет перемещаться груз – земляные массы могут быть сваленными на край котлована/рва или погружаться на автотранспорт для вывоза. В последнем случае учитывается расстояние, на которое отвозится грунт.
  • Будет ли проводиться крепление стенок траншей/котлованов.
  • Наличие подземных вод и близко расположенных наземных водоемов требует выполнение водоотлива в процессе производства земляных работ.
  • Характеристики грунта, от чего зависят методы работы и их сложность.

Организация «ГеоКомпани» выполнит инженерные изыскания в Москве и Московской области. Мы предлагаем комплексные работы, но можно и отдельно заказать какую-либо услугу. Работы проводятся с соблюдением правил и требований СНиПов, ГОСТов.

Характеристики и виды земляных сооружений

Земляные работы

Компании, занимающиеся производством различных видов земляных работ

Продажа землеройной

техники

Предложения по продаже
землеройной техники

Аренда землеройной

техники

Предложения по аренде
землеройной техники

Подготовительные работы: отвод поверхностных вод от территории строительной площадки, понижение уровня грунтовых вод ниже проектной отметки дна котлована. При этом объем работ может быть значительным и величина его зависит от параметров сооружения. Кроме того, скальные, прочные и мерзлые грунты предварительно разрыхляют специальными механизмами.

Подготовительные работы выполняются с целью повышения производительности землеройной и транспортной техники и создания благоприятных условий для рабочих при выполнении основных работ.

Основная работа состоит из следующих процессов: разработки, перемещения и укладки грунта. Проведение землеройных работ, как правило, осуществляется землеройными машинами и механизмами — экскаваторами или землеройно-транспортными — бульдозерами, скреперами, грейдерами. Перемещение грунта на большие расстояния производится автомобильным транспортом, на небольшие — землеройно-транспортными машинами и механизмами. Укладка грунта может быть выполнена с применением вышеперечисленной техники с уплотнением его и созданием проектных параметров земляного сооружения.

Выполняются также вспомогательные работы:

  • установка и разборка креплений вертикальных откосов выемки или насыпи,
  • откачивание воды из выемки (водоотлив),
  • выравнивание откосов, уплотнение грунта и т. п.

Перечисленный комплекс процессов обладает значительной трудоемкостью и стоимостью. Так, например, в промышленном строительстве землеройные работы составляют около 15% общей стоимости возводимого объекта и около 20% трудоемкости от общего объема работ. Сокращение объемов работ при планировке площадки достигается соблюдением нулевого баланса земляных масс, когда грунт из выемок полностью укладывается в полезные насыпи.

Кроме того, при проведении землеройных работ применяют наиболее эффективные по стоимости и трудоемкости методы производства и механизацию. Для этого необходимо прежде всего выбрать прогрессивную технологию с применением комплекта машин, механизмов и транспорта.

Проведение землеройных работ обычно осуществляется механизированным способом, однако при малых объемах, в стесненных условиях, где невозможно применение средств механизации, применяют ручной труд. Производительность ручного труда в 20-30 раз ниже механизированного, поэтому применение его должно быть обосновано.

Земляные сооружения — это инженерные сооружения, которые устраиваются в грунтовом массиве или возводятся из грунта на поверхности.

Классификация земляных сооружений

По сроку службы (продолжительности использования) — постоянные и временные. Постоянные сооружения — это составные элементы строящихся объектов и предназначены для нормальной их эксплуатации. К числу таких сооружений относятся каналы, выемки и насыпи автомобильных и железных дорог, дамбы гидротехнических сооружений, скважины для снабжения водой и т. п. Временные сооружения устраиваются при возведении заглубленной части зданий и сооружений, инженерных сетей. После этого они частично или полностью ликвидируются (рис.1)

По назначению — основные, вспомогательные и защитные. Комплекс этих сооружений наиболее характерен и необходим при строительстве и эксплуатации автомобильных и железных дорог, проезжая часть которых располагается в выемке или на насыпи. Так, в соответствии с рис. 2 к основным сооружениям относится дорожное полотно к защитным — нагорная канава, кавальер забанкетная канава банкет, берма и кювет, к вспомогательным — отвал и резерв грунта для ремонтно-восстановительных работ.

Виды временных земляных сооружений

Рис. 1. Виды временных земляных сооружений

а — траншея под ленточные фундаменты;
б — траншея под трубопровод;
1 — обратная засыпка; 2 — фундамент;: 3 — трубопровод



Рис. 2. Комплекс земляных сооружений при строительстве дорожного полотна в выемке и на насыпи



1 — нагорная канава; 2 — кавальер;
3 — забанкетная канава; 4 — банкет;
5 — берма; 6 — кювет; 7 — дорожное полотно;
8 — отвал грунта; 9 -резерв

В строительной терминологии часто применяются понятия «траншея„ и «котлован». Если длина выемки больше ее ширины не менее, чем в 10 раз, — это траншея, если эта пропорция не сохраняется — котлован. Как правило, траншеи устраивают для прокладки инженерных коммуникаций — канализации, водоснабжения, отопления и т.п. Котлованы разрабатывают для заглубленной части сооружений — фундаментов, подвальных и полуподвальных этажей, технических помещений и т.п.


Земляные работы в Торговой системе спецтехники

Аренда землеройной техники в Торговой системе спецтехники





8 видов земляных работ, используемых в строительстве


Автор Sierrahydrovac_Admin
Экскаваторное оборудование Типы земляных работ в строительстве 0 Комментарии

Если вы хотите построить коммерческое или жилое здание, дороги, мосты или проложить трубы и подземные инженерные коммуникации, земля должна быть проверена и подготовлена, чтобы обеспечить прочный фундамент. Земляные работы – важная часть любого строительного проекта. В процессе используются различные инструменты и методы для перемещения грунта, камня и другого материала, чтобы сформировать полость и подготовить территорию для строительства. Строительные компании используют несколько различных типов земляных работ в строительстве. Тип используемых земляных работ зависит от используемого материала и цели.

Вот некоторые типы земляных работ в строительстве , классифицированных по материалу и назначению:

Земляные работы по материалам

Земляные работы

Как следует из названия, этот тип земляных работ включает удаление открытой или самой верхней части земной поверхности. Метод раскопок удаляет растительность, почву и любой другой разлагающийся материал, который может сделать землю непригодной для несения структурных нагрузок.

Выемка скалы

Этот тип земляных работ используется для расчистки поверхностей; как каменистые поверхности, препятствующие строительному процессу. Выемка горных пород является очень сложной задачей по сравнению с другими типами. Это связано с тем, что это невозможно сделать без использования специального оборудования и методов, таких как бурение или взрывные работы для удаления породы или очистки твердой поверхности.

Выемка навоза

Навоз, сочетание почвы и воды, часто является нежелательным во время строительства и должен быть удален. Выемка навоза названа в честь удаляемого материала. Навоз либо перемещают в другое место, либо разбрасывают для просушки.

Земляные работы

Для создания фундамента зданий и мостов или строительства дренажных канав необходимо удалить различные слои земли. Земляные работы включают удаление грунта; слой ниже верхнего слоя почвы, для целей строительства.

Выемка грунта по назначению

Выемка и засыпка выемки

Этот тип выемки грунта в строительстве, также известный как вскрышные работы, используется для расчистки больших площадей. Процесс включает удаление широких и мелких слоев верхнего слоя почвы, камней, песка и других нежелательных материалов. Процедура может также включать оценку земли.

Выемка траншеи

В этом типе выемки длина выкопанного участка превышает глубину. Выемка траншей обычно используется для заглубления коммуникаций, прокладки трубопроводов и канализационных систем или закладки фундамента. Мелкие траншеи глубиной менее 6 м или глубокие траншеи более 6 м выполняются с использованием этого типа земляных работ. Методы, используемые для этого типа, зависят от таких факторов, как цель, состояние грунта, количество препятствий и так далее.

Раскопки подвала

Подвал обычно представляет собой помещение ниже уровня земли. Этот тип земляных работ используется, когда строительство должно быть выполнено хотя бы частично ниже уровня земли. В зависимости от размера собственности, этот тип раскопок может быть сложным.

Дноуглубительные работы

Отложения наносов могут со временем накапливаться под водой, что затрудняет строительство, а также проход. Процесс дноуглубительных работ включает в себя раскопки и удаление отложений и мусора из-под воды, чтобы лодки и корабли могли легко проходить, а также для других строительных целей.

Несмотря на то, что это лишь некоторые из них, в строительстве используется множество других типов земляных работ. Если вы ищете поставщика услуг по земляным работам , свяжитесь с нами по телефону Sierra Hydrovac .

Методы земляных работ, используемые для строительства глубоких фундаментов

🕑 Время прочтения: 1 минута

Существует ряд методов земляных работ, которые используются для строительства глубоких фундаментов, таких как метод полного открытого выемки, земляные работы с креплением, анкерные земляные работы, островные методы земляных работ, зональные земляные работы, методы строительства сверху вниз и т. д. Эти методы земляных работ обсуждаются.

Рис. 1: Земляные работы для глубокого фундамента

Содержимое:

  • Методы земляных работ для глубокого фундамента
    • Метод полного открытого прохода
    • Метод земляных работ с раскосами
    • 90 065 Методы якорных земляных работ

    • Островные методы земляных работ
    • Зональные методы земляных работ
    • Методы земляных работ сверху вниз
  • Факторы, влияющие на выбор методов земляных работ

9 0084 Методы земляных работ для глубокого строительства фундамента

Метод полного открытого разреза

Он делится на два основных типа, включая наклонный полный открытый выем, как показано на рис. 2, и консольный полный открытый выем, как показано на рис. 3. Предполагается, что первый является экономичным, поскольку сторона земляных работ будет наклонной и не требует какой-либо поддержки для удерживания стены фундамента. Однако, если склон значительно пологий или выемка грунта достаточно глубокая, это обойдется дорого.

Рис. 2: Выемка открытым способом с боковыми откосами

Последний нуждается в подпорной стенке для поддержки грунта стены фундамента и предотвращения обрушения стены фундамента, но не требует ни подпорки, ни уклонов. Таким образом, нельзя категорически утверждать, какой метод является более эффективным с точки зрения затрат. Экономический метод можно отличить на основании результатов анализа, проектирования и оценки.

Рис.3: Метод проходки открытым способом с консолью

Метод земляных работ с раскосами

Распорка котлована, как показано на рисунке 4, представляет собой размещение горизонтальных распорок перед подпорной стеной для удержания давления материала стены котлована. Система раскосов состоит из ригеля, распорки, центральных стоек, концевых раскосов и угловых раскосов.
Давление грунта передается на горизонтальные стойки через створку, а цель угловых и концевых раскосов состоит в том, чтобы уменьшить пролет створки без увеличения количества стоек. Центральные стойки предотвращают выход из строя стоек из-за собственного веса.

Рис. 4: Метод земляных работ с раскосами

Методы земляных работ с анкерами

В этом методе анкеры, как показано на рисунке 5, устанавливаются для противодействия давлению грунта. Конфигурация и компоненты техники анкерных земляных работ показаны на Рисунке 6.
Приклеенная часть анкера обеспечивает усилие анкеровки, противодействующее давлению грунта, в то время как несвязанная часть закрепленного анкера передает давление на головку анкера. Головка анкера передает нагрузку на подпорную стену.
Сила анкеровки во многом зависит от прочности грунта. Чем выше прочность грунта, тем больше силы анкеровки. Этот метод не подходит для глинистой и зернистой почвы с высоким уровнем грунтовых вод.
Наконец, требуется короткое время для завершения раскопок с высокой эффективностью и подходит для больших площадей и небольшой глубины.

Рис. 5: Метод анкерной выемки

Рис. 6: Конфигурация анкеров и различных частей системы

Методы островной выемки

В этом методе центр области раскопок выкапывается, а вынутый материал размещается близко к подпорной стене для создания уклона. После этого основная часть конструкции будет построена в центре раскопок. Затем будет вырыт наклонный грунт и между подпорной стеной и основной конструкцией будут установлены распорки.
Наконец, стойки будут удалены, а оставшиеся части конструкции будут построены. Иногда может потребоваться использование анкерной или распорной техники для удаления грунтового материала склонов, особенно когда земляные работы слишком глубоки.

Рис. 7: Объяснение островного метода земляных работ, этот метод подходит для значительных участков земляных работ

Зональные методы земляных работ

Диафрагменные стены используются в качестве подпорной стенки при зональном способе выемки. Деформация стены с более длинным пролетом будет больше, чем у стены с коротким пролетом, как показано на рисунке 8.

Рис.8: Деформация стены с большим пролетом по сравнению со стеной с меньшим пролетом

Таким образом, прогибы более длинных пролетных стен уменьшаются за счет разделения площади земляных работ на небольшие участки для уменьшения деформации и осадки стены, как показано на рисунке 9..

Рис. 9: Разделение общей площади раскопок на две меньшие области

Раскопки начнутся в области B, в то время как область A будет оставлена ​​для поддержки стены области B. Затем будут установлены распорки в области B, и земляные работы начнутся в области A. Этот процесс будет продолжаться поэтапно, пока не будут завершены все раскопки.
Можно ясно заметить, что нагрузка на стенку диафрагмы была бы значительно больше и, следовательно, прогиб был бы большим, если бы площадь не была разделена на меньшую площадь.

Методы земляных работ сверху вниз

В этом методе строительство начинается сверху вниз котлована, а строительство надстройки начинается после завершения строительства первой плиты.
Таким образом, плиты сооружаются после завершения каждого этапа земляных работ. Плиты играют ту же роль, что и стойки, в удержании давления грунта.
Порядок строительства включает в себя возведение подпорной стены, возведение свай под колонной надстройки, размещение колонн на сваях и установку опалубки для первой плиты наверху, после чего после каждой выемки будут сооружаться другие плиты.
Этот метод потребует короткого времени строительства, но стоимость выше по сравнению с другими методами. Еще одно преимущество заключается в том, что строительная площадка более безопасна, поскольку плиты прочнее, чем распорки.
