Тракторный путеукладчик ПБ-3М — Чертежи, 3D Модели, Проекты, Железнодорожный транспорт

Белорусский государственный университет транспорта
Кафедра «Детали машин, путевые и строительные машины»
Курсовой по дисциплине «Путевые машины и механизмы»

В данном курсовом проекте рассматривается тракторный путеукладчик ПБ-3. Изначально механизм подъема портала осуществлялся посредством электродвигателя, червячного редуктора и передачи «винт-гайка». Предлагается заменить эти устройства на гидроцилиндры.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 2
1 АНАЛИЗ ПАТЕНТНОЙ ЛИТЕРАТУРЫ 3
2 НАЗНАЧЕНИЕ, КРАТКОЕ ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ МАШИНЫ 9
3 КОНСТРУКТИВНЫЕ РАСЧЕТЫ 14
3.1 Расчёт параметров грузовой лебёдки 14
3.2 Растёт параметров тяговой лебедка 15
3.3 Растёт нагрузки на гидроцилиндры 17
3.4 Устойчивость укладочного крана в рабочем режиме 18
3.5 Производительность укладочного крана 20
4 ТЕХНИКА БЕЗОПАСНОСТИ И ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ ПРИ РАБОТЕ 23
ЗАКЛЮЧЕНИЕ 28
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 29

Техническая характеристика
1. Ширина колеи, мм 1520
2.Производительность, пог. м/ч:
звенья с деревянными шпалами 300
звенья с железобетонными шпалами 240
3.Грузоподъемность путеукладчика, т:
при кратности полиспаста 2 9,0
при кратности полиспаста 4 18,0
4.Скорость подъема эвена, м/мии:
при кратности полиспаста 2 9,1
при кратности полиспаста 4 4,35
5.Высота подъема -захватных рам, мм:
при схеме сборки N° 1 4300-4400
при схеме сборки № 2 2400-2500
6.Скорость движения путеукладчика самоходом, км/ч:
по рельсам пути 2,36-3,7 8
по грунту 2,36-6,45
при укладке пути 2,36
7.Генератор:
тип ЕСС-83-6М синхронный, трехфазный
мощность, кВА 37,5
напряжение, В 400
8.Грузовая лебедка:
усилие иа канате, кН (тс) 22,5(2,25)
диаметр барабана, мм 5 20
диаметр каната, мм 17,5
тип электродвигателя МТКВ-311-6
мощность, кВт 11
9.Тяговая лебедка:
диаметр барабана, мм 335
диаметр каната, мм 15,5
тяговое усилие, кН (тс) 17,0(1,7)
тип электродвигателя, кВт ВОАЛ-5 2-4
мощность, кВт 13
10. Кран-укосина:
грузоподъемность, кг 500
скорость подъема груза, м/мин 4,2
вылет стрелы, мм 2560
тип электродвигателя АОЛ-2-22-6
мощность, кВт 1,1
11.Габаритные размеры путеукладчика, мм:
длина:
с дополнительной секцией фермы 27480
без дополнительной секции фермы 25780
при схеме сборки № 3 29780
ширина 3 250
высота:
по первой схеме сборки 5 870
по второй и третьей схемам сборки 3970
12.Масса (путеукладчика с трактором), т 31,025

Состав: Тракторный путеукладчик (ВО), Портал (ВО), Механизм подъема портала + Принципиальная гидравлическая схема механизма подъема портала, ПЗ

Софт: КОМПАС-3D 16

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Укладка пути при новом строительстве. Тракторный путеукладчик ПБ-ЗМ.

Техническая производительность путеукладчика

Другие предметы \
Производственные технологии

Страницы работы

13
страниц
(Word-файл)

Посмотреть все страницы

Скачать файл

Содержание работы

1. УКЛАДКА ПУТИ ПРИ НОВОМ
СТРОИТЕЛЬСТВЕ

Укладывать звенья рельсошпальной решетки разрешается на земляное
полотно, подготовленное в соответствии с требованиями строительных
норм и правил и технических указаний. Готовность земляного полотна под укладку
пути оформляется актом соответствующей формы.

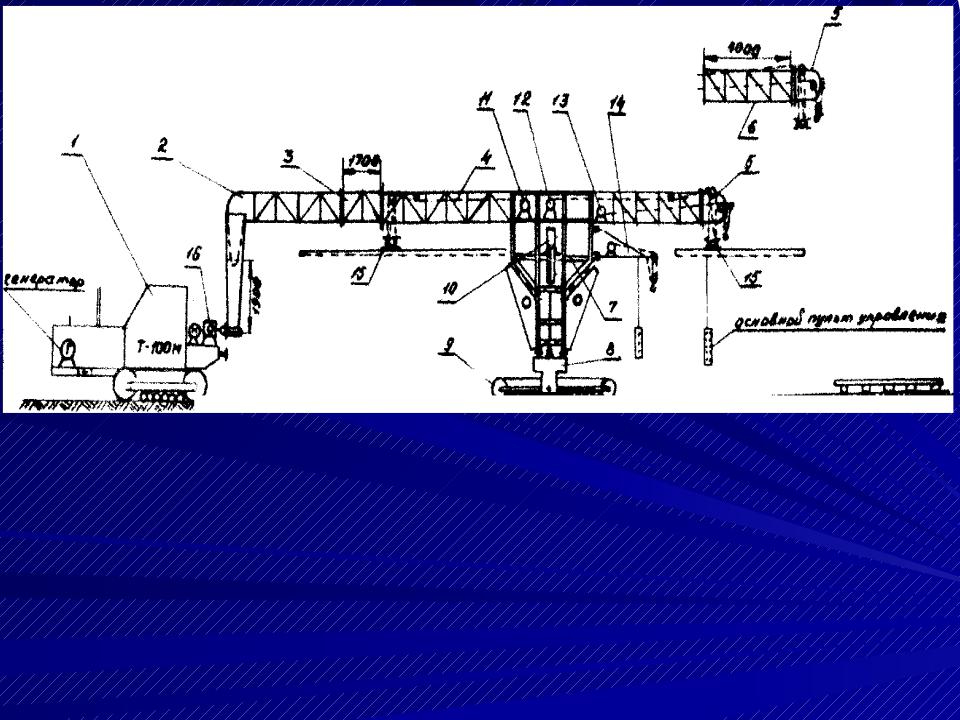

Рис. 1. Тракторный
путеукладчик ПБ-ЗМ:

/ —
трактор-тягач;  2 — водило; S
— ферма; 4 — грузовая
лебедка;  5 — тяговая лебедка; 6 — крюк тяговой лебедки; 7 —
задняя захватная рама; 8 — выносной пульт оператора;   9 — гусеничная   тележка;   10 — кран-укосина;   11
— опора;     12 — рихтовочный ролик;   13 — передняя  захватная  рама;   14 — амортизатор
трактора

Перед укладкой звеньев на земляном полотне восстанавливают ось пути на прямых через
50—100 м, а в кривых — через 10—20 м. Через
каждые 50 м измеряют ширину земляного
полотна от проектной оси до бровки и сравнивают полученное значение с проектом. Сужение основной
площадки земляного полотна не
допускается.

Контрольной нивелировкой проверяют соответствие фактических
отметок проектным: разница в отметках не должна превышать 5 см.
Пересыпки на насыпях и недоборы в выемках срезают. Все неровности на
основной площадке, а также промоины на откосах засыпают местным
грунтом, взятым с откосов насыпи или выемки, и тщательно уплотняют.

При
наличии в верхнем слое земляного полотна глинистых грунтов не разрешается
укладывать путь в период затяжных дождей и
весеннего оттаивания грунтов.

По подготовленному под укладку земляному полотну запрещается
проезд любых транспортных средств. Все разбивочные знаки следует сохранять до конца
путеукладочных работ.

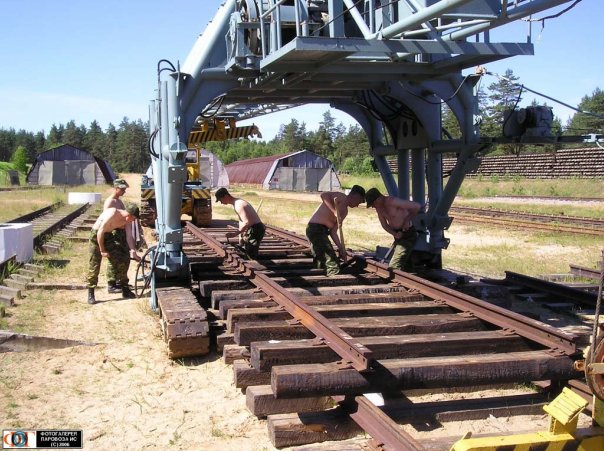

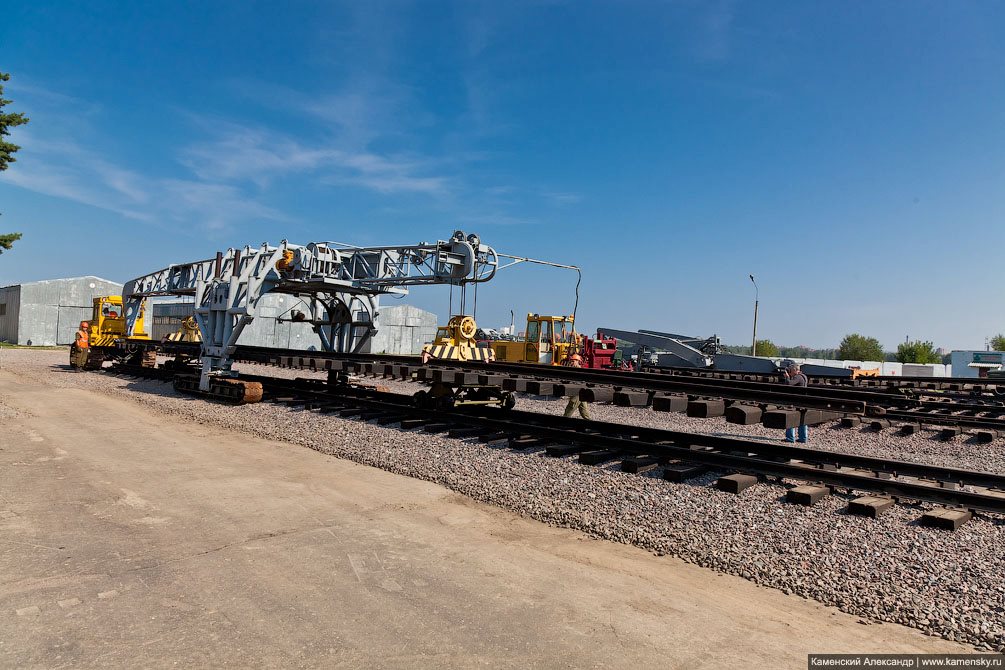

Конструкция тракторного путеукладчика ПБ-ЗМ (рис. 8.13) позволяет
укладывать звенья длиной до 30 м с деревянными шпалами и 25-м звенья
с железобетонными шпалами, Ширина портала путеукладчика понизу (до 1,2 м по высоте) — 3950 мм, а остальной части — 3634 мм, т. е.
значительно меньше, чем ПБ-3. Портал
путеукладчика ПБ-ЗМ может иметь
высоту 5870 и 3970 мм, что позволяет укладывать звенья с платформ и путевых тележек. Путеукладчик
оборудован автоматическими
грузозахватными рамами и роликовым гидравлическим
механизмом для рихтовки звеньев пути в кривых.

Техническая производительность путеукладчика — 300 м/ч, а
эксплуатационная — 1,5—2 км в смену.
