Устройство рельсовых путей и крановых эстакад.

Подъемное сооружение

Подъемное сооружение — это совокупность технических устройств, оборудования и строительных конструкций, обеспечивающих подъем и перемещение груза и (или) людей на определенном производственном объекте в границах зоны, образуемой предельными значениями рабочих движений грузоподъемной машины

ТУ 16-22.24 – 2018 «Подъемные сооружения. Машины и оборудование. Ремонт. Типовые технические условия».

Подкрановые строительные конструкции

Подкрановые строительные конструкции — несущие строительные конструкции зданий и сооружений (подкрановые балки, фермы, подкраново-подстропильные балки и фермы), предназначенные для опирания (подвески) рельсового кранового пути, восприятия крановых нагрузок и обеспечения пространственной жесткости и устойчивости каркаса, а также лестницы, площадки и проходные галереи для доступа к надземным рельсовым путям и грузоподъемным кранам, передвигающимся по этим путям.

РД 10-138-97 «Комплексное обследование крановых путей грузоподъемных машин. Часть I. Общие положения. Методические указания»

Путь рельсовый крановый

Путь рельсовый крановый — cовокупность путевого оборудования и рельсовых нитей, закрепленных на опорные элементы или подкрановые строительные конструкции, обеспечивающих передвижение и стоянку в нерабочем состоянии грузоподъемных кранов.

ТУ 16-22.24-2018 «Подъемные сооружения. Машины и оборудование. Ремонт. Технические условия» (измененная редакция)

Надземный рельсовый путь крановый

Надземный рельсовый путь крановый — это рельсовый путь крановый, опирающийся на подкрановые строительные конструкции или подвешенный к ним.

ГОСТ 56944-2016 «Краны грузоподъемные. Пути рельсовые крановые надземные. Общие технические условия»

Наземный рельсовый крановый путь

Наземный рельсовый крановый путь — это рельсовый крановый путь, возведенный в виде временного или постоянного сооружения, включающего верхнее и нижнее строения, предназначенный для эксплуатации, как правило, кранов стрелового типа и козловых кранов.

ГОСТ Р 70359-2022 «Краны грузоподъемные. Упоры тупиковые рельсовых путей. Технические требования»

Подкрановые строительные наземные конструкции

Подкрановые строительные наземные конструкции — это конструкции, составляющие верхнее строение (опорные элементы в виде полушпал, балок, ростверков, а также стяжки балок и балластный слой), воспринимающие нагрузки от крана и передающие их на земляное полотно (грунтовое основание).

ГОСТ Р 70359-2022 «Краны грузоподъемные. Упоры тупиковые рельсовых путей. Технические требования»

Отключающее устройство

Отключающее устройство — это устройство, являющееся частью рельсового кранового пути, обеспечивающее воздействие на ограничитель движения для автоматического предотвращения перемещения крана за пределы рабочей зоны рельсового кранового пути.

ГОСТ Р 70359-2022 «Краны грузоподъемные. Упоры тупиковые рельсовых путей. Технические требования»

Тупиковый упор

Тупиковый упор — механическое устройство, которое, в комплекте из двух и более штук, препятствует опасному передвижению крана за границами рабочей зоны рельсового пути, возможному при отказе средств автоматической остановки и (или) тормозов механизма передвижения крана.

Тупиковый упор ударного типа — тупиковый упор, предназначенный для остановки движущегося крана посредством поглощения кинетической энергии при соударении буфера крана с амортизатором.

Тупиковый упор безударного типа — тупиковый упор, предназначенный для остановки движущегося крана посредством поглощения кинетической энергии при преодолении ходовым колесом крана накатной горки.

Тупиковый упор комбинированного типа — тупиковый упор, предназначенный для остановки движущегося крана в результате последовательного поглощения кинетической энергии при преодолении ходовым колесом крана накатной горки и соударения его с амортизатором.

Путевое оборудование

Путевое оборудование — это устройства (тупиковые упоры, отключающие устройства, страховочные канаты, знаки безопасности и др.), обеспечивающие безопасную эксплуатацию грузоподъемного крана.

ГОСТ 56944-2016 «Краны грузоподъемные. Пути рельсовые крановые надземные. Общие технические условия»

Особенности выполнения работ:

1) При разработке проекта рельсового кранового пути специалисты нашей организации выезжают на объект, на котором имеется необходимость в установке крана и устройстве для него кранового пути. На месте выполняются обмерные работы, исследование площадки, проходит обсуждение  пожеланий заказчика  относительно того, на какую длину, ширину, высоту необходимо перемещать груз максимального требуемой массы с помощью крана и ограничения, накладываемые характеристиками помещения и условиями работ, выполняемых на объекте.

После чего проводиться анализ собранных материалов, выполнение необходимых расчетов, подбор оптимального варианта конструкций рельсового кранового пути и соответствующей эстакады. Далее согласовывается эскиза с заказчиком и выполняется детальная проработка элементов конструкций кранового пути и эстакады.

Проекты наземных рельсовых крановых путей разрабатываются в соответствии с требованиями ГОСТ Р 51248-99 «Пути наземные рельсовые крановые», СП 12-103-2002 «Пути наземные рельсовые крановые», СП 314.1325800.2017 «Пути наземные рельсовые крановые. Проектирование, устройство и эксплуатация», ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения».

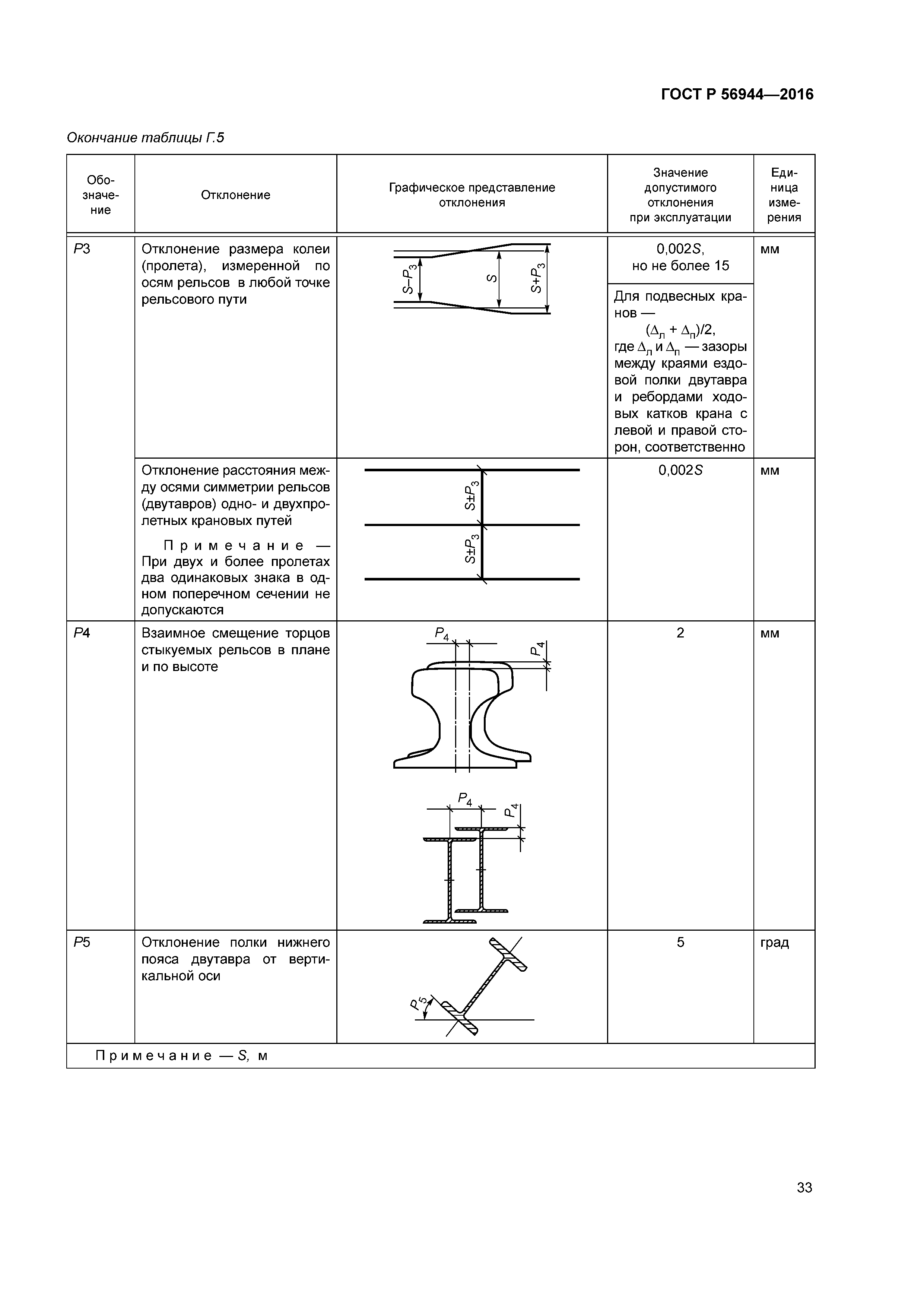

Проекты надземных рельсовых крановых путей разрабатываются в соответствии с требованиями ГОСТ Р 56944-2016 «Краны грузоподъемные. Пути рельсовые крановые надземные. Общие технические условия», ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения».

2) На основании проекта изготовляются или приобретаются отдельные детали и узлы рельсового кранового пути. Изготовленные и приобретенные детали и узлы, элементы крепления и соединения деталей и узлов кранового рельсового пути в единую конструкцию, доставляются на место монтажа.

3) На объекте выполняется монтаж, обкатка (испытание) и приемка рельсового кранового пути.

Важным элементом рельсового кранового пути является основание, служащее для передачи всех весовых нагрузок на грунт/

• Для мостовых кранов — это бетонный фундамент-опора несущих колонн.

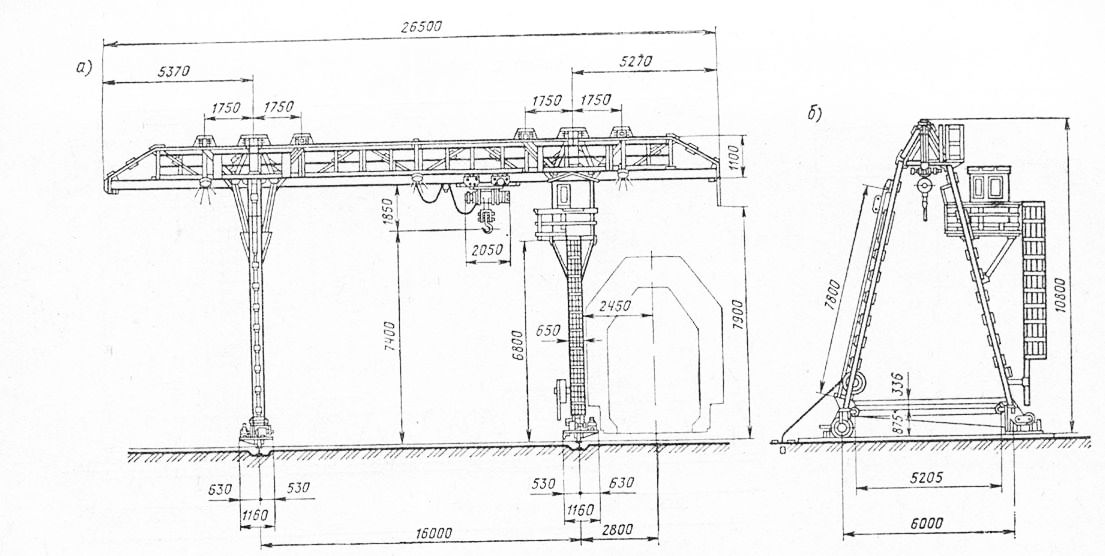

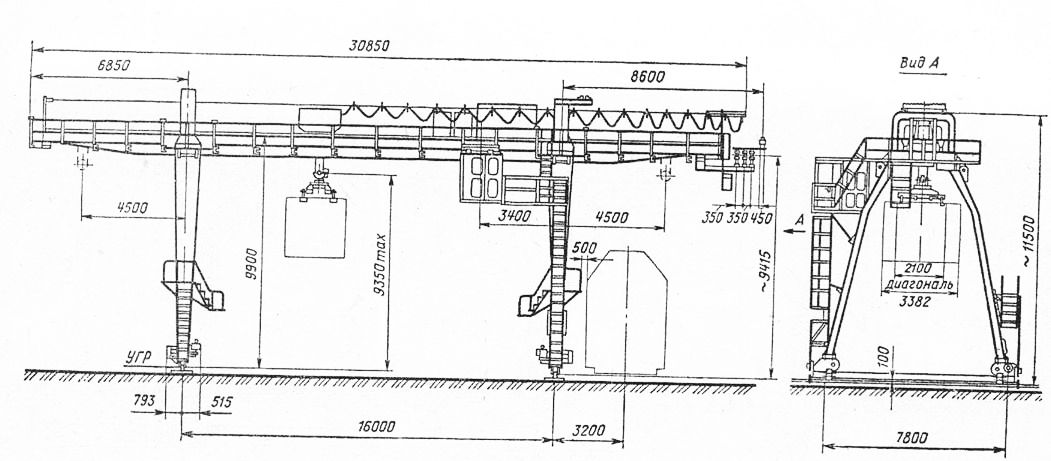

• Для козловых кранов — грунт нижнего строения пути и гравийный балласт (балластная призма) — верхнего строения пути.

Этапы монтажа надземного рельсового кранового пути

Монтаж надземного кранового пути имеет два варианта исполнения конструкции и включает в себя:

1 вариант

• Устройство фундаментного основания;
• Установку на фундаментные основания вертикальных несущих колонн;

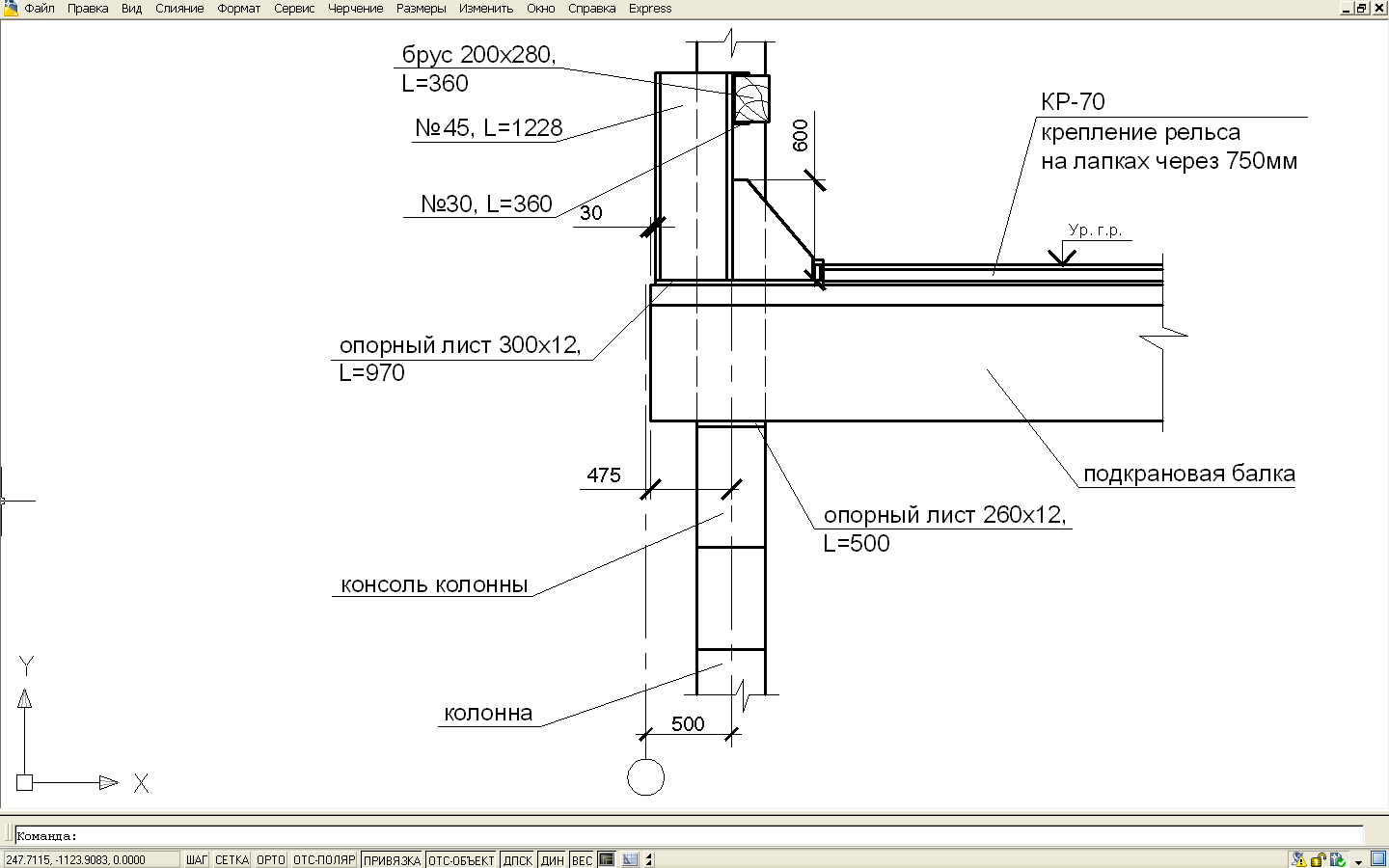

• Монтаж подкрановых балок;
• Монтаж, рихтовка и закрепление рельсовых нитей на подкрановых балках;
• Установка в конце и начале рельсовых нитей кранового пути тупиковых упоров ударного типа и системы принудительного отключения привода передвижения крана.
• вариант

2 вариант

Подкрановые балки монтируют на опорные площадки, закрепленные на имеющихся на объекте колоннах , остальные этапы как и в 1 варианте.

Этапы монтажа наземного рельсового кранового пути

Монтаж наземного кранового пути начинается с выполнения геодезической разметки на площадке, выбранной под крановый путь, установки разбивочных знаков, показывающих положение осей рельсовых нитей  кранового пути и разметки нижнего строения пути (земляного полотна и водоотводов).

После проведения разметки выполняются земляные работы и формируется земляное полотно из насыпного или смешанного грунта и водоотводящие канавы. На верхней плоскости земляной «подушки» размещается верхнее строение кранового пути, куда входят балластная призма, подрельсовые опорные элементы, направляющие (рельсы), стыковые и промежуточные скрепления рельсов.

На земляное полотно насыпается балласт (в основном из щебня, гравия или гравийной-песчаной смеси), из которого формируется балластная призма, названная так за форму, которую готовая насыпь должна иметь в поперечном разрезе.

На балластную призму укладываются подрельсовые элементы (деревянные или железобетонные полушпалы, железобетонные изделия или монолитное железобетонное основание).

По окончании монтажа мы выполняем необходимые замеры, проводим планово-высотную съемку кранового пути и составляем Акт выполненных работ.

Разработка проектной документации на капитальный ремонт крановых путей ООО «ЧЕЛНЫВОДОКАНАЛ»», г.

Наб. Челны, РТ

Разработка проекта замены рельсового пути АО «АЛТИ ФОРДЖ», г. Самара

Проектирование, монтаж и наладочные работы АО «Аммоний», г. Менделеевск, Татарстан

Экспертиза промышленной безопасности ООО «ВОЛГА-СГЭМ» — «КАМСПЕЦЭНЕРГО», г. Наб. Челны, РТ

Обследование конструкций привод-натяжной станции ПАО «КАМАЗ», РТ

Демонтаж и монтаж мостового крана АО «МЦБК», г. Волжск, Марий Эл

Разработка дубль-проекта эстакады мостового крана ООО «РАТЕП-ИННОВАЦИЯ», г. Серпухов, МО

Выездная экспертная оценка ООО «СТРОЙПРОЕКТСЕРВИС», Ямало-Ненецкий автономный округ

Расчет кранового пути для тельфера — ООО «Тамбовский бекон», Тамбовская область

Обследование несущего каркаса материального склада ЗАО «Техсервис», РТ

Посмотреть другие работы

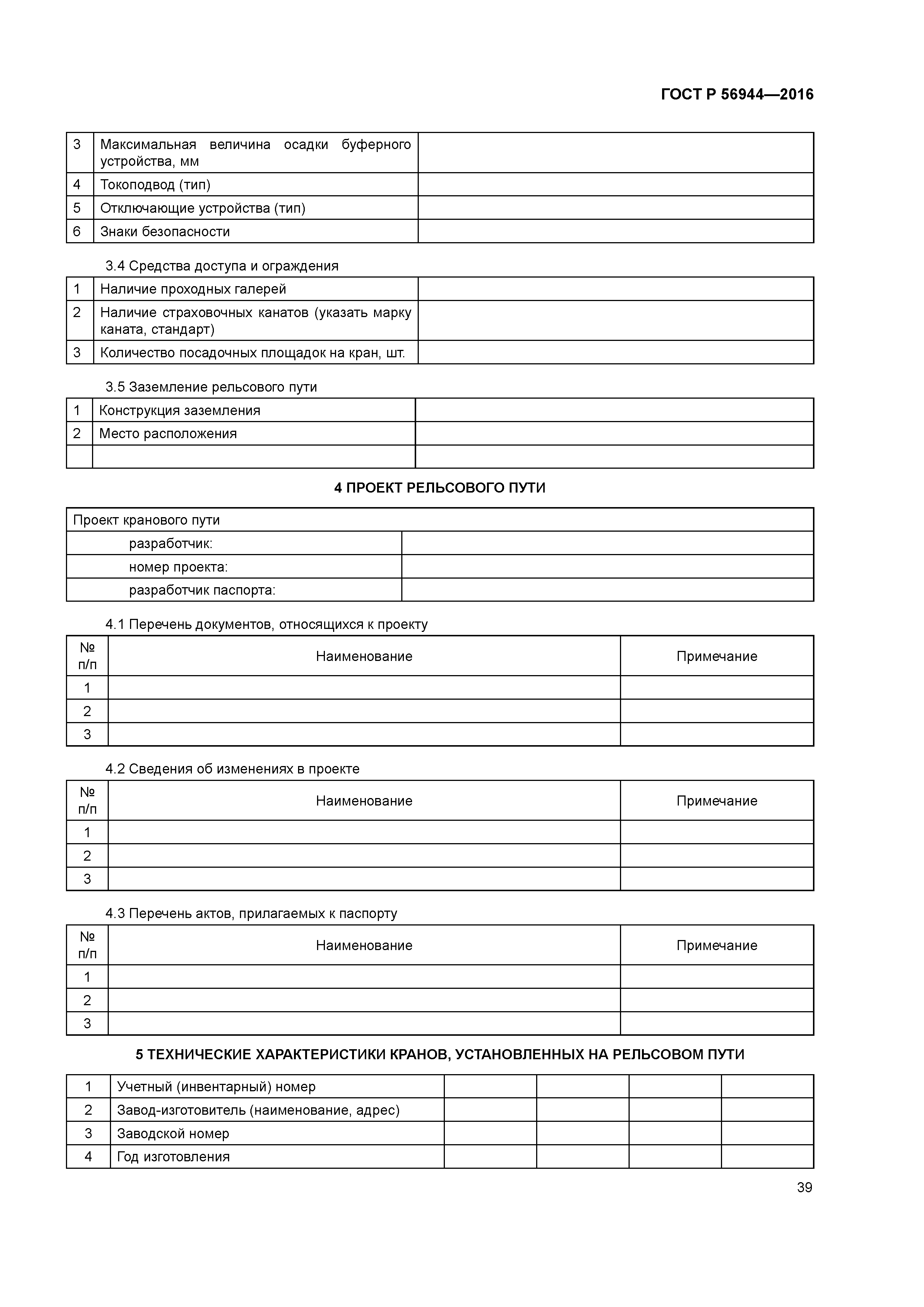

Паспорт кранового пути мостового крана образец
