Параллельная работа (синхронизация) генераторов между собой (в остров)

Синхронизация или включение генераторных установок на параллельную работу с подключением на общую шину – процесс довольно сложный для непосвященного человека. Для реализации задачи включения генераторов в «параллель» необходимо соблюсти несколько условий:

1. Частоты работающего и подключаемого генератора должны быть равны.

2. Чередование фаз должно быть одинаковым.

3. Напряжение работающего и подключаемого генератора должно быть равно.

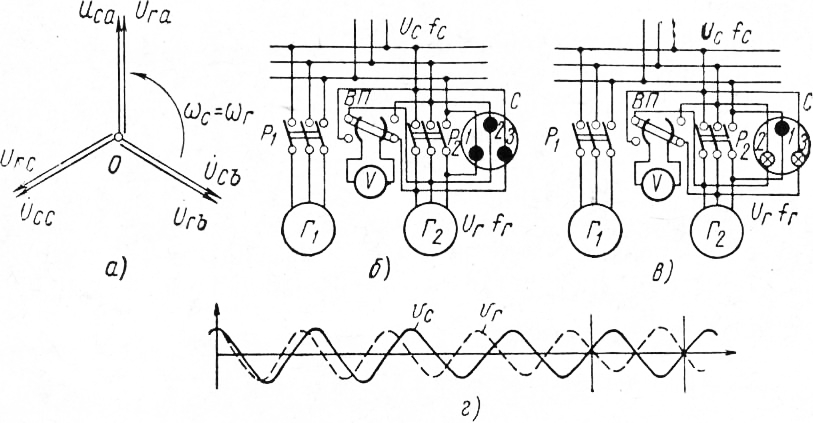

Имеется несколько способов синхронизации генераторов, в том числе и ручной, но в современном мире, где все чаще требуется автоматизация процессов, где необходимо минимизировать участие оператора и исключить так называемый «человеческий фактор», применяются специальные приборы – контроллеры (или панели управления) для синхронизации генераторов на параллельную работу. Такие контроллеры способны управлять и синхронизировать до 32 генераторных установок.

Выравнивание часов наработки генераторных установок Данная функция позволяет запускать и останавливать генераторные установки, основываясь на количестве часов их наработки, тем самым выравнивая моточасы работы двигателя.

Рассмотрим еще один пример, основанный на указанной выше ситуации с двумя дизельными генераторами. При поступлении команды от внешнего устройства или по нажатию кнопки, запускается генератор с меньшим количеством наработанных часов, либо запускаются оба генератора, и после того как контроллеры проанализируют состояние нагрузки и не «увидят» необходимости работы двух генераторов, остановят генератор с большим количеством часов наработки, такой вариант развития событий справедлив и для первого примера, где один из генераторов должен остановиться по нижнему пределу нагрузки.

Синхронизация с основной сетью

Еще одной функцией контроллеров для параллельной работы генераторов является функция синхронизации одного генератора или группы генераторов с основной (городской) сетью. Такая задача имеет несколько решений, первое из которых – это запуск генератора и подключение его к нагрузке при пропадании сети, а при появлении сети контроллер синхронизирует работу генератора и сети и, незаметно для потребителя, переведет нагрузку с генератора на сеть. В этом случае бесперебойное питание потребителей обеспечивается лишь на стадии возвращения основной сети, а при пропадании основной сети все же происходит отключение потребителей. Этого можно избежать установка источников бесперебойного питания (ИБП), которые компенсируют время отсутствия напряжения на период запуска резервного генератора.

При нецелесообразном использовании ИБП на объекте также можно предусмотреть настройку контроля для параллельной работы генератора таким образом, чтобы синхронизация генератора с сетью при переходе с сети на установку и обратно была неощутима для потребителя. Более того, контроллер может запускать и синхронизировать генератор для параллельной работы с сетью для сглаживания пиков нагрузки, когда выделенной мощности сети недостаточно для питания всей нагрузки.

Выше описаны лишь общие примеры использования панелей управления генераторными установками для параллельной работы. Каждый объект и каждая задача является уникальной и требует отдельного решения. Наша компания предложит именно то решение, которое необходимо именно Вам, исходя от Вашего задания.

Мы производим наладку синхронной работы генераторов вне зависимости от производителей или мощности электростанций, а также вне зависимости от того, где данные установки приобретались и будут установлены.

Наши специалисты самостоятельно производят дополнительную комплектацию, сборку и настройку оборудования:

·       Замену контроллеров управления (по необходимости)

·       Комплектацию альтернаторов

·       Систем распределения и управления нагрузкой Power Management

·       Удаленный мониторинг GSM

·       Удаленное место оператора и прочие работы.

Сотрудники ПВТ Инжиниринг обладают обширным опытом настройки генераторов на параллельную работу и отлично зарекомендовали себя на важнейших мероприятиях:

·     Настроена параллельная работа генераторов для стадиона Спартак «Открытие Арена» для проведения Кубка Конфедерации 2017 и международного чемпионата FIFA2018

·     Синхронизация дизельных генераторов для проведения Армейских международных игр АрМи-2017



·     Синхронизация электростанций для проведения российского этапа чемпионата мира Red Bull Air 2019 в Казани

·     Параллельная работа электростанций для автономного энергоснабжения международного конкурса WorldSkills Kazan 2019



·     и многие другие работы для предприятий различных отраслей по всей России.

Параллельная работа генераторов различной мощности


Синхронная работа электростанций при большом перепаде мощности потребителя позволяет обеспечить переключение питания с более мощного генератора на станцию с меньшим номиналом. Это крайне важно для сохранения работоспособности установок, поскольку длительная работа на нагрузке ниже 30 % от номинала дизельных генераторов крайне нежелательна и может привести к выходу оборудования из строя.




Синхронизация генераторов с сетью


Работа с сетью возможна на постоянной либо кратковременной основе – в зависимости от возложенных на такую энергосистему задач.


Кратковременная синхронизация генератора с внешней сетью — это возможность оперативно переключать электропитание на резервные электростанции в случае, когда основная сеть пропадает.


Синхронизация электростанций с внешней сетью на постоянной основе позволяет существенно расширить возможности такой системы. Такая опция будет особенно актуальна для регионов, где возможны частые перебои электроснабжения, а также для объектов, где требуется высокая надежность и бесперебойность электропитания. Ключевое достоинство — гибкое реагирование на колебания потребляемой мощности, а также автоматическое разделение между генераторами дополнительной нагрузки для оптимальной наработки моточасов.

Чтобы оперативно рассчитать стоимость работ по наладке синхронизации генераторов, направьте нам техническое задание или следующую информацию:


1.     Тип и мощность электростанций.


2.     Описание работы: синхронизация в остров/ работа в параллель с сетью.


3.     Технические параметры двигателя, в том числе наличие электронного блока управления.


4.     Потребность в установке автомата защиты (400 В) или управляемой ячейки.


5.     Информацию о моделях установленных панелей управления генераторными установками.


6.     Расположение установок на объекте, расстояние друг от друга и прочую доступную информацию.


Это позволит сделать расчет максимально оперативно и точно.


Остались вопросы – звоните нам, мы обязательно поможем! +7 495 320 90 33.


Наши инженеры всегда готовы вникнуть в задачи Вашего объекта и предложить оптимальное и экономичное решение.

Для подробной консультации следует обратиться к нам через форму запроса или отправив заявку на почту [email protected]

Параллельная работа генераторов с сетью и синхронизация с сетью

• Главная
• Информация
• Статьи

Задать вопрос


Наши специалисты ответят на любой интересующий вопрос по услуге






Продолжительная работа одиночного генератора на минимальной нагрузке (менее 25% номинальной мощности) вызывает нестабильность рабочего режима и сложность регулировки, быстрый износ, снижение моторесурса, неоправданное увеличение расхода топлива.

В таких ситуациях целесообразно применять многоагрегатные системы, суммарной генерируемой мощностью сопоставимой максимальной установленной мощности потребителя. При подключении на общую с сетью шину, группы предварительно синхронизированных генераторов, в режиме регулируемого импорта/экспорта электроэнергии, суммарная пиковая мощность системы может быть увеличена. Такой режим даст возможность компенсировать недостаточную пиковую мощность группы генераторов, за счет перетока недостающей мощности от основной электросети.


Управление многоагрегатными системами осуществляется с помощью интеллектуальных специализированных контроллеров, предусматривающих перевод системы в многочисленные режимы работы — АВР, изолированный одиночный, изолированный параллельный, параллельный с сетью одного или нескольких агрегатов, ограничение пиковых нагрузок, распределение вырабатываемых энергомощностей с реализацией режимов совместной или распределенной генерации.

Приведем несколько стандартных примеров применения многоагрегатных систем:

1. Группа генераторных установок, работающая в параллельном режиме с электрической сетью:


• Полностью автоматизированная система снижает расходы на электроэнергию путем незначительного потребления (≈ 20кВт) электрической мощности из сети в режиме «нулевого перетока«.
• Система обеспечивает гарантированное питание потребителей первой категории при отказе сети.
• Автоматический запуск и остановка генераторов производится с учетом нагрузки, приоритета генераторных установок и наработки каждой установки и осуществляется отдельным сетевым контроллером.
• Решение обеспечивает самую быструю реакцию системы работающих параллельно с сетью генераторов к приему нагрузки.
• Мастер-контроллер (сетевой) электростанции, обеспечивает автоматическое уравнивание моточасов для 30 ГПУ, для равномерной выработки ресурса и оптимизации графика технического обслуживания.
• Для удаленного контроля ГПУ из диспетчерской используется локальная вычислительная сеть предприятия или сеть Internet.
• Централизованный контроль группы генераторов и их вспомогательного оборудования с полным мониторингом, с помощью специализированного ПО.
• Широкий набор функций защиты двигателя и генератора, включая защиту по Смещению вектора и ROCOF.
• Встроенное управление вспомогательным оборудованием: циркуляционными насосами оборотной воды, вентиляторами, драйкулерами, клапанами и т. д. с помощью предопределенных функций или с помощью встроенного программируемого логического контроллера (ПЛК).
• Автоматическая прямая и обратная синхронизация с сетью с плавной передачей нагрузки и безразрывным переключением.
• Импорт/экспорт активной и реактивной мощности в сеть, распределение активной и реактивной нагрузки между ГПУ.
• Автоматическая оптимизация числа работающих ГПУ в зависимости от нагрузки.
• Функция ограничения пиковой нагрузки (peak shaving), активируемая автоматически по расписанию, в часы повышенного потребления электроэнергии.
• Файл истории с полным журналом событий и измерений сохраняется в контроллере для легкого поиска неисправностей.
• Служебные сообщения с помощью SMS или электронной почты.
• Прозрачная для пользователя коммуникация с электронным блоком управления двигателе:, все важные параметры и сигналы отображаются на экране контроллера генераторной установки и сохраняются в общем журнале в удобочитаемом виде.



2. Группа генераторов, работающих параллельно в системе с несколькими сетевыми вводами:

• В нормальном режиме нагрузка питается по двум фидерам для обеспечения максимальной надежности электроснабжения. Секционный выключатель (Bus-tie breaker, BTB) разомкнут.
• Внешний ПЛК с алгоритмом переключения определяет, какие выключатели замкнуты, а какие разомкнуты, независимо от состояния сетевых вводов и генераторов.
• Обратная синхронизация по обоим вводам и на обоих секционных выключателях выполняется сетевыми контроллерами, управляемыми внешним ПЛК.
• Распределение активной и реактивной нагрузки осуществляется в двух режимах:


      — Распределение нагрузки между всеми генераторами — если секционный выключатель замкнут;

      — Распределение нагрузки по двум независимым группам — если секционный выключатель разомкнут.

• Пуск/останов ГПУ в зависимости от нагрузки работает также в двух режимах:


      — По всем генераторам — если секционный выключатель замкнут;

      — По двум независимым группам — если секционный выключатель разомкнут.

• Все контроллеры постоянно соединены между собой сигнальной шиной CAN, независимо от положения секционного выключателя.
• Система удаленно управляется и контролируется из диспетчерской по локальной сети предприятия с помощью коммуникационного модуля.


Заказать услугу


Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Поделиться ссылкой:

Вернуться к списку

Параллельная работа генераторов постоянного тока

В сети энергосистемы питание обеспечивается многими генераторами, которые соединены во взаимосвязанную сеть. Вместо того, чтобы использовать один большой генератор, несколько небольших генераторов постоянного или переменного тока работают параллельно.

Иногда генераторы постоянного тока используются в качестве резервной установки. В некоторых условиях не всегда возможно иметь генератор, отвечающий требованиям нагрузки. Следовательно, для удовлетворения потребности нагрузки более одного генератора постоянного тока подключаются параллельно.

В настоящее время параллельная работа генераторов постоянного тока широко используется в сети для достижения следующих преимуществ.

• По теме: Параллельная работа однофазных и трехфазных трансформаторов

Содержание

Преимущества параллельной работы генераторов постоянного тока

Преимущества параллельной работы перечислены ниже.

Непрерывность поставок

Непрерывность поставок является основным требованием. Если электростанция состоит из одного блока генератора, это требование невозможно выполнить. Потому что, если один блок генератора находится в процессе обслуживания или неисправен, вся электростанция останавливается, чтобы работать с нагрузкой. Следовательно, если электростанция использует большее количество генераторов вместо одного блока, электростанция может использоваться более надежно. Большинству клиентов (например, больницам, фабрикам и т. д.) требовался источник бесперебойного питания.

Повышение эффективности

На электростанциях генераторы рассчитаны на работу с полной нагрузкой. И он получит максимальную эффективность при полной нагрузке. Но потребность в мощности не постоянна. Он колеблется между пиковым спросом в течение дня и минимальным спросом в ночной период. Следовательно, экономично использовать небольшой генератор в ночное время и большой генератор в дневное время. Если спрос увеличивается, оба генератора подключаются параллельно, чтобы эффективно удовлетворить высокий спрос.

Простота обслуживания и ремонта

Для обеспечения длительного срока службы и эффективной работы генератор требует периодического обслуживания. Во время технического обслуживания должен быть другой генератор для работы нагрузки. Следовательно, генераторы легко обслуживать. А также, если произойдет поломка, потребуется время, чтобы вернуться в строй. В этом случае можно использовать другой генератор для удовлетворения нагрузки.

Гибкость

Параллельное соединение генераторов обеспечивает большую гибкость по сравнению с одним большим генератором. Несколько небольших генераторов могут быть соединены вместе и расположены в разных местах. Одному большому генератору требовалось больше места. Вместо этого в разных местах установлено большее количество генераторов.

Экономичность

Стоимость электроэнергии снижается, если генераторы всегда работают с полной нагрузкой. Когда потребность в нагрузке высока, параллельно подключается большее количество генераторов. А когда потребность в нагрузке низкая, параллельно подключается меньшее количество генераторов. Другие генераторы остаются в режиме ожидания. Поэтому все генераторы работают в условиях полной нагрузки, что снижает стоимость электроэнергии.

Простота добавления

Спрос на электроэнергию растет день ото дня. Следовательно, при строительстве электростанции всегда оставляйте места для будущего расширения. Вместо того, чтобы строить целую электростанцию, можно легко добавить больше генераторов и соединить их параллельно, чтобы получить больше электроэнергии.

Благодаря этим преимуществам широко используется параллельная работа генератора. Как известно, генераторы постоянного тока делятся на три типа;

• Шунтовой генератор постоянного тока
• Генератор серии постоянного тока
• Составной генератор постоянного тока

В каждом типе генератора есть разница в соединении якоря и обмотки возбуждения. Следовательно, здесь мы обсуждаем, как подключить каждый тип генератора параллельно.

Параллельная работа шунтового генератора постоянного тока

Для параллельного подключения двух генераторов их положительные и отрицательные клеммы должны быть соединены с положительными и отрицательными клеммами шины. Шина представляет собой тяжелую медную шину, а выводы шины действуют как выводы всей электростанции.

Схема подключения параллельной работы шунтирующего генератора постоянного тока показана на рисунке ниже.

Здесь якорь генератора 1 подключен через шину. И он используется для питания нагрузки. Теперь нам нужно подключить генератор 2 к этой системе. Для этого нам нужно подключить генератор 2 с той же полярностью. В противном случае произойдет серьезное короткое замыкание, которое приведет к необратимому повреждению генераторов.

Перед подключением генератора 2 переключатель S разомкнут. К выключателю подключен вольтметр. Сначала разгоняют якорь генератора 2 до номинальной частоты вращения генератора. Возбуждение генератора 2 изменяют до тех пор, пока вольтметр не покажет нулевое значение. Когда он показывает нулевое значение, это означает, что напряжение на клеммах такое же, как напряжение на сборной шине или напряжение генератора 1.

Следовательно, после замыкания выключателя S генератор 2 подключается параллельно генератору 1. Но генератор 2 не берет нагрузки. Потому что ЭДС индукции генератора 2 такая же, как и напряжение на шине. Таким образом, при той же разности потенциалов ток не течет. В этом состоянии генератор 2 известен в системе как плавающий генератор.

ЭДС индукции генератора 2 должно быть выше напряжения на шине. В этом состоянии генератор 2 обеспечивает нагрузку. Ток, подаваемый генератором 2, равен;

Где,

• R _a = сопротивление цепи якоря
• E = ЭДС индукции
• В = Напряжение шины

ЭДС наведения нового генератора можно контролировать, управляя полем. А контролируя ЭДС индукции, мы можем контролировать долю нагрузки.

Параллельная работа комбинированного генератора постоянного тока

Схема соединения двух комбинированных генераторов, соединенных параллельно, показана на рисунке ниже.

Составной генератор имеет повышающиеся характеристики. Следовательно, при отсутствии каких-либо корректирующих устройств параллельная работа составных генераторов постоянного тока неустойчива. В момент запуска каждый генератор берет на себя одинаковую долю нагрузки. По какой-то причине при прохождении тока по последовательной обмотке возбуждение генератора-1 увеличивается, что еще больше усиливает его поле. Это приводит к повышению его генерируемой ЭДС и увеличению нагрузки.

В этой операции мы предполагали, что нагрузка постоянна. Следовательно, уменьшается доля нагрузки генератора-2 и ослабляется его последовательное поле. Это приводит к снижению его нагрузки. Этот эффект является кумулятивным. Через некоторое время генератор-1 берет на себя всю нагрузку. А генератор-2 работает как двигатель. В этом случае автоматический выключатель любого генератора сработает и остановит эту операцию.

Чтобы сделать эту операцию стабильной, нам нужно использовать любое корректирующее устройство с этой системой. В этой параллельной работе уравнительный стержень подключается к якорному концу последовательных обмоток. Уравнительная планка представляет собой проводник с малым сопротивлением. Он используется для обеспечения стабильной работы генераторов сверхкомпаунда и компаунда уровня.

Например, генератор-1 начинает брать на себя большую долю нагрузки. И его последовательный ток возбуждения увеличивается. Теперь этот увеличенный ток проходит через последовательную обмотку возбуждения генератора-1 и частично проходит через последовательную обмотку возбуждения генератора-2. Следовательно, оба генератора воздействуют одинаково. Таким образом, генератор-1 не может взять на себя всю нагрузку, а генератор-2 не может полностью сбросить свою нагрузку.

Для обеспечения надлежащей параллельной работы и равной доли нагрузки регулирование обоих генераторов должно быть одинаковым, а последовательное сопротивление возбуждения должно быть обратно пропорционально номинальным характеристикам генератора.

Параллельная работа генератора постоянного тока

Схема подключения для параллельной работы двух генераторов постоянного тока показана на рисунке ниже.

Здесь мы считаем, что оба генератора идентичны и несут одинаковую долю нагрузки. Но по какой-либо причине ЭДС индукции генератора-1 повышена (Е1 > Е2). В этом состоянии ток генератора I1 больше, чем I2. Это приводит к усилению последовательного поля генератора-1. И ослабление последовательного поля генератора-2.

Это совокупный процесс. Таким образом, в итоге всю нагрузку берет на себя генератор-1, а генератор-2 работает как двигатель. Как и в случае с составным двигателем, эта проблема будет решена с помощью балансира. И за счет этого две машины пропускают в нагрузку примерно равные токи.

Распределение нагрузки генератора постоянного тока

Шунтовой генератор постоянного тока имеет несколько падающие характеристики. Следовательно, это наиболее подходящий генератор для стабильной параллельной работы. Если один генератор берет на себя большую или меньшую нагрузку из-за его тенденции к восстановлению исходного распределения нагрузки, оба генератора сразу же принимают надлежащее распределение нагрузки.

В состоянии неисправности один генератор не работает, и его поле ослаблено. В этом случае последовательное поле другого генератора увеличивается. Таким образом, прерыватель размыкается и неисправный генератор удаляется из системы. Этот метод снятия и подключения генератора делает систему надежной и помогает предотвратить удары и внезапные нарушения работы первичного двигателя, а также системы.

Характеристика напряжения шунтирующего генератора показана на рисунке ниже.

Из приведенной выше характеристики при одинаковом напряжении на клеммах V генератор-1 выдает ток I1, а генератор-2 выдает ток I2. Генератор-1 имеет более падающую характеристику и выдает меньший ток. Оба генератора будут равномерно делить нагрузку во всех точках, если их характеристики схожи и имеют одинаковое падение напряжения от холостого хода до полной нагрузки.

Если два генератора с разной мощностью кВА соединены параллельно, нагрузка распределяется в соответствии с их номинальной мощностью. Их внешние характеристики, выраженные в процентах от тока полной нагрузки, должны быть идентичными, как показано на рисунке ниже.

Например, один генератор на 100 кВА и другой генератор на 200 кВА подключены параллельно к нагрузке 240 кВт. В этом случае первый генератор будет делиться на 80 кВт, а второй — на 160 кВт.

Комбинированную характеристику работы можно построить, если известны индивидуальные характеристики каждого генератора. Текущие поставки каждого генератора можно найти на следующем рисунке.

Приведенные выше результаты могут быть получены простым расчетом, а не графическим представлением, если генератор имеет прямую линию. Теперь мы вычисляем часть распределения нагрузки, которая имеет неравное напряжение холостого хода.

• E ₁ , E ₂ = Напряжение холостого хода двух генераторов
• R ₂ , R ₂ = сопротивление якоря
• В = напряжение на общей клемме

Из приведенного выше уравнения видно, что напряжение шины можно поддерживать постоянным, увеличивая Φ ₂ или N ₂ или уменьшая N ₁ или Φ1. N ₂ и N ₁ изменяются путем изменения частоты вращения приводных двигателей и Φ ₁ и Φ ₂ можно управлять с помощью шунтирующих полевых сопротивлений.

Похожие сообщения:

• Разница между генератором и генератором в сравнении
• Формулы и уравнения синхронного генератора и генератора переменного тока
• Символы генератора и генератора переменного тока
• MCQ генератора/генератора с пояснительными ответами)
• Уравнение ЭДС генератора переменного тока и синхронного генератора
• Почему генератор и генератор переменного тока оцениваются в кВА. Не в кВт?
• Формулы и уравнения генератора постоянного тока
• Защита генератора – Типы неисправностей и защитные устройства
• Разница между генератором переменного и постоянного тока
• Аварийная генераторная установка – Строительство, установка, техническое обслуживание и электропроводка
• Как подключить портативный генератор к домашней электросети — 4 метода

URL-адрес скопирован

Параллельные генераторные установки и генераторные установки с разделением нагрузки | Статья + видео

Основы параллельного соединения промышленных генераторов и распределения нагрузки

Установки, использующие несколько генераторов, часто используют их в параллельной конфигурации. Это особенно актуально для критически важных объектов, таких как крупные центры обработки данных и государственные учреждения. Синхронизация — это термин, используемый, когда генераторы работают параллельно. Частота, фаза и напряжение каждого генератора должны совпадать. Это можно проиллюстрировать с помощью синусоиды на осциллографе. Первый шаг к пониманию параллелизма — это понимание основных функций управления генератором. Перейдите к разделу «Параллельная работа генераторных установок», чтобы узнать о преимуществах и подробностях о параллельной работе генераторов.

Для параллельной работы двух или более генераторов обычно должны выполняться и поддерживаться следующие условия:

• Форма волны — Должна быть адекватная синусоида
• Последовательность фаз. Порядок достижения пиков напряжения на синусоидальной форме должен соответствовать

.

• Частота. Время, необходимое для одного положительного и одного отрицательного пика на синусоидальной форме, должно соответствовать

.

• Phase Angle Difference — Разница в фазовом угле между двумя синусоидами не должна превышать установленного значения в трехфазной системе
• Разница амплитуд напряжения — пики синусоидального напряжения должны соответствовать

Когда генераторы работают параллельно, можно использовать множество конфигураций. Наиболее распространенным способом является равномерное распределение нагрузки между генераторами в режиме онлайн. Когда нагрузка увеличивается, все генераторы в равной степени увеличивают количество топлива, чтобы принять нагрузку. При параллельной работе генераторов мощность является аддитивной (2 кВт параллельно с мощностью 2 кВт = 4 кВт).

Избыточность можно получить с помощью параллельных блоков. Избыточность можно рассматривать как резервную копию. Если объекту требуется два генератора для обеспечения резервного питания, третий генератор такой же мощности может быть резервным. Резервный генератор может быть размещен в очереди, в то время как основной генератор выполняет задачи по техническому обслуживанию или ремонту. Кроме того, резервный генератор можно использовать, когда основные генераторы исчерпали свои возможности и требуется дополнительная мощность.

Рекомендации по параллельному генератору

Генераторы, которые обслуживают более высокие потребности в мощности, чаще всего используются в параллельных приложениях. Часто приобретение генератора (генераторов) для удовлетворения неотложных потребностей может вызвать дополнительный уровень сложности. При модернизации существующей системы или разработке новой системы в уравнение можно добавить следующие пункты:

1. Используйте генераторы с одинаковой номинальной нагрузкой, в идеале с одинаковым шагом альтеранотра
2. Избегайте смешивания генераторов, оснащенных параллельным управлением, с генераторами, не оборудованными

.

3. Для генераторов с параллельным управлением избегайте смешивания производителей

Приведенные выше соображения используются при определении того, какие типы генераторов могут работать вместе в параллельной конфигурации. Тем не менее, есть приемы для любого правила. Когда того требуют обстоятельства, можно использовать дополнительное оборудование и системы, чтобы удовлетворить практически любые потребности генератора. Чтобы увидеть пример нагрузочных испытаний одного из наших специалистов по энергетике четырех генераторов мощностью 500 кВт для клиента, посмотрите видео.

Параллельные генераторы без расширенного управления

Старые генераторы, которые были разработаны без параллельного аппаратного и программного обеспечения, все еще могут быть представлены на арене параллельных вычислений. Эти генераторы могут обеспечить необходимую мощность, но им необходимо аппаратное обеспечение с программным обеспечением для установления связи друг с другом.

Первым разработанным методом было параллельное подключение генераторов вручную с помощью конфигурации распределительного щита. Это требует, чтобы оператор выполнял задачу параллельного подключения всякий раз, когда генератор подключается к сети или отключается от работы. Если генератор выходит из строя, оператор должен подключить резервный генератор к сети. Для этого главный пульт управления должен находиться под присмотром во время всех параллельных операций. Когда встречный генератор удовлетворяет всем параметрам, он включается, так как работающий генератор отключается. Оператор должен включать и выключать переключатели одновременно, иначе встречный генератор отключится.

Генераторы без расширенного управления параллельной работой в основном считаются аналоговыми устройствами. Технологические достижения в области параллельного управления распределительными устройствами позволяют выполнять функции автоматического параллельного включения генераторов при сбоях в электроснабжении. Каждый генератор имеет независимый контроллер, который подчиняется главному контроллеру. Главный контроллер выполняет параллельные задачи для системы. Аналоговые технологии взаимодействуют с цифровыми элементами управления для обеспечения наилучшего возможного автоматизированного управления. Перейдите на сайт Kinsley для получения дополнительной информации об этих панелях стилей.

Генераторы с возможностью параллельного подключения

Сегодня генераторы производятся с установленным аппаратным и программным обеспечением для обеспечения возможности параллельной работы. Каждый производитель генераторов предлагает различные аппаратные и программные пакеты для параллельного подключения. Доступны модели как со звукоизоляцией, так и с полозьями для внутреннего и наружного применения. Производители разрабатывают параллельные системы для работы с подобными системами. Во избежание трудностей при использовании систем параллельного подключения, поставляемых производителем, рекомендуется использовать один и тот же генератор во всей линейке.

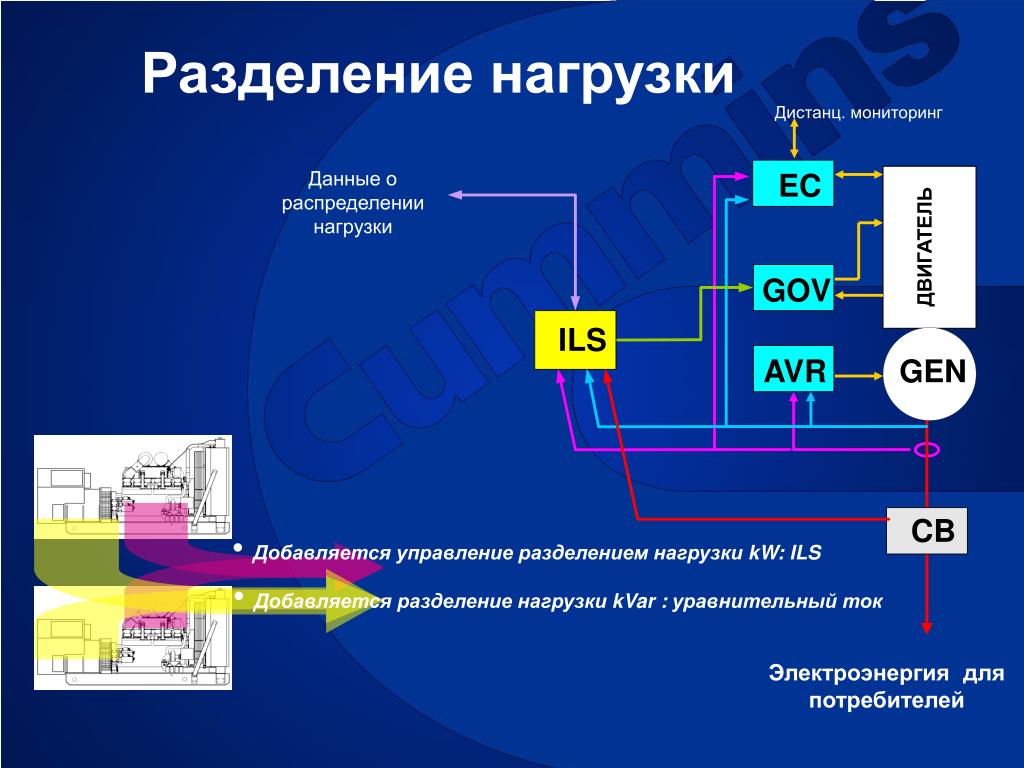

Система Cummins PowerCommand Control (PCC) использует модуль управления двигателем (ECM) для управления функциями двигателя и мониторинга. Контроллер генераторной установки отвечает за параллельное подключение, защиту генераторной установки, регулирование напряжения, распределение нагрузки и мониторинг генератора. Панель пользовательского интерфейса (HMI) обеспечивает пользовательский интерфейс, ввод конфигураций и настроек, мониторинг аварийных сигналов, функции запуска/остановки генератора и ручное параллельное управление. Контроллер генераторной установки, ECM и HMI подключены и обмениваются данными через сеть передачи данных.

Эти генераторы могут быть подключены с цифровым главным блоком управления или без него. Установки, параллельно работающие с минимальным количеством генераторов, не могут использовать концепцию главного блока. Генераторы без цифрового главного управления могут:

• Параллельно друг другу
• Выполнение функций запроса нагрузки
• Одиночный генератор может синхронизироваться с сетью для операций базовой нагрузки и снижения пиковой нагрузки
• Одиночная система сброса нагрузки

Крупные объекты, на которых работает много генераторов, часто требуют настройки главной панели управления. Главная панель управления обменивается данными с каждым генератором через соединение с частью ЧМИ параллельного контроллера. Эта конфигурация необходима, когда:

• Синхронизация нескольких генераторных установок с коммунальным предприятием или несколькими источниками коммунальных услуг
• Операции по управлению нагрузкой и мощностью
• Системный мониторинг и управление
• Работа сложных систем

Резервное питание, необходимое объекту или комплексу, определяет тип генераторов и стиль используемой системы. Все основные производители генераторов предлагают свои системы управления. Благодаря большому выбору параллельных распределительных устройств мы можем модернизировать существующие аналоговые или цифровые системы параллельного управления. Как всегда, мы рекомендуем работать только с опытными техническими специалистами или коммерческими подрядчиками, когда речь идет об электричестве.

Генератор Source уже более 37 лет помогает компаниям проектировать, тестировать, устанавливать, обслуживать, демонтировать и производить большие надежные энергосистемы.
