Изломы поршневых пальцев · Technipedia · Motorservice

Установки

Назад к поиску

Информация о диагностике

Что может произойти при слишком частом применении средств для облегчения пуска, таких как пусковая жидкость в аэрозольной упаковке? Почему сломался поршневой палец? Он был неправильно монтирован? Или в повреждении виновен тюнинг? Наиболее частые причины поломки поршневых пальцев указаны в этой статье.

Общая информация об изломах поршневых пальцев

Изломы поршневых пальцев могут возникнуть в результате чрезмерной нагрузки при нарушениях режима сгорания или из-за попадания инородных тел в камеру сгорания. Чрезмерное или ненадлежащее применение средств для облегчения пуска (пусковая жидкость в аэрозольной упаковке) равносильно воздействию значительных нарушений режима сгорания.

Под действием давления отработавших газов, оказываемого на поршень, поршневой палец подвергается овальной деформации. При чрезмерной нагрузке на концах поршневого пальца может образоваться продольная трещина, которая исходит от наружной поверхности или от внутренней стороны отверстия в поршневом пальце. Трещина проходит затем дальше в виде усталостного излома в направлении оси поршневого пальца. В зоне наибольшей нагрузки сдвига и изгиба между отверстием для поршневого пальца и головкой шатуна трещина переходит в поперечную трещину. В конечном счете это приводит к поломке поршневого пальца. Наряду с описанными здесь дефектами, поломка возможна также в связи с повреждениями.

Поломка поршневого пальца

Описание повреждения

  • Поперечный излом поршневого пальца (рис. 1) на переходе между шатуном и бобышкой поршня.
  • Трещина по длине более короткого куска.
  • Поверхности излома имеют характер усталостного излома.

Возможныe причины

  • Нарушения режима сгорания, особенно из-за детонационного сгорания.
  • Гидравлические удары.
  • Ненадлежащее выполнение работ при монтаже поршневого пальца.
  • Чрезмерная нагрузка на поршневой палец из-за повышения мощности двигателя.
  • Ослабление поршневого пальца в результате тюнинга (уменьшение веса).
  • Использование неподходящего поршневого пальца.

Оценка повреждения

Изломы поршневых пальцев всегда возникают в результате чрезмерной нагрузки. Из-за овальной деформации поршневого пальца в отверстиях для поршневого пальца при чрезмерной нагрузке на концах поршневого пальца сначала образуется продольная трещина, которая может исходить как от наружной поверхности, так и от внутренней стороны отверстия. Трещина проходит затем дальше в направлении оси поршневого пальца. В зоне наибольшей нагрузки сдвига и изгиба между бобышкой поршня и головкой шатуна трещина изменяет направление и переходит в поперечную трещину, что в конечном счете приводит к поломке всего поршневого пальца.

На рис. 2 показано, что первая трещина может возникнуть не только из-за чрезмерной нагрузки, но и от ненадлежащего монтажа поршневого пальца. На торцевой стороне поломанного поршневого пальца ясно видно, что трещина появилась вследствие ударного повреждения (удар молотком). Имеющаяся трещина – даже при нормальной нагрузке – может привести к поломке поршневого пальца.

Рис. 1

Рис. 2

Ключевые слова
:

поршень

,

поршневой палец

,

бобышка поршня

Группы продуктов
:

Поршни и компоненты

Группы продуктов на ms-motorservice.

com

Это вас тоже могло бы заинтересовать

Информация о продукте

Поршневые пальцы с покрытием DLC

Уменьшение трения и износа благодаря новой технологии

Только для специалистов. Мы сохраняем за собой право на изменения и несоответствие рисунков. Информацию об идентификации и замене см. в соответствующих каталогах или в системах, основанных на TecAlliance.

Использование куки и защита данных

Группа Motorservice использует на Вашем устройстве файлы куки с целью оптимального оформления и постоянного улучшения своих веб-страниц, а также в статистических целях.
Здесь Вы найдете дополнительную информацию об использовании куки, наши Выходные данные и Указания по защите персональных данных.

Нажатием кнопки «OK» Вы подтверждаете, что Вы приняли к сведению информацию о файлах куки, заявление о защите данных и выходные данные. Ваши настройки в отношении файлов куки для данного веб-сайта Вы можете изменитьв любое время [ссылка]

Установки приватности

Мы придаем большое значение прозрачности в вопросе защиты персональных данных. На наших страницах Вы получите точную информацию о том, какие настройки Вы можете выбрать и какие функции они выполняют. Выбранную Вами настройку Вы можете изменить в любое время. Независимо от выбранной Вами настройки, мы не будем определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах). Информацию об удалении файлов куки Вы найдете в справке Вашего браузера. Дополнительная информация приводится вЗаявлении о защите данных.

Измените свои настройки приватности путем нажатия на соответствующие кнопки

  • Необходимость
  • Комфорт
  • Статистика
Необходимость

Файлы куки, необходимые для работы веб-сайта, обеспечивают его надлежащее функционирование. При отсутствии файлов куки возможно появление ошибок и сообщенийоб ошибках.

Данный веб-сайт будет выполнять следующее:
  • сохранять файлы куки, необходимые для работы веб-сайта.
  • сохранять настройки, выполненные Вами на данном сайте.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:
  • сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.
  • анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
  • определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).
Комфорт

Файлы куки делают посещение Вами веб-сайта более удобным и комфортным, сохраняя, например, определенные настройки, чтобы Вам не приходилось заново выполнятьих каждый раз при посещении сайта.

Данный веб-сайт будет выполнять следующее:
  • сохранять файлы куки, необходимые для работы веб-сайта.
  • сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:
  • анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
  • определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Разумеется, что мы всегда согласны с настройкой Do Not Track (DNT) Вашего браузера. В этом случае не устанавливаются отслеживающие файлы куки и не загружаются функции отслеживания.

Поршневой палец: описание,виды,применение,установка,фото,видео.

Nevada 1976Поршневой палец: описание,виды,применение,установка,фото,видео. 0 Comment

Содержание статьи

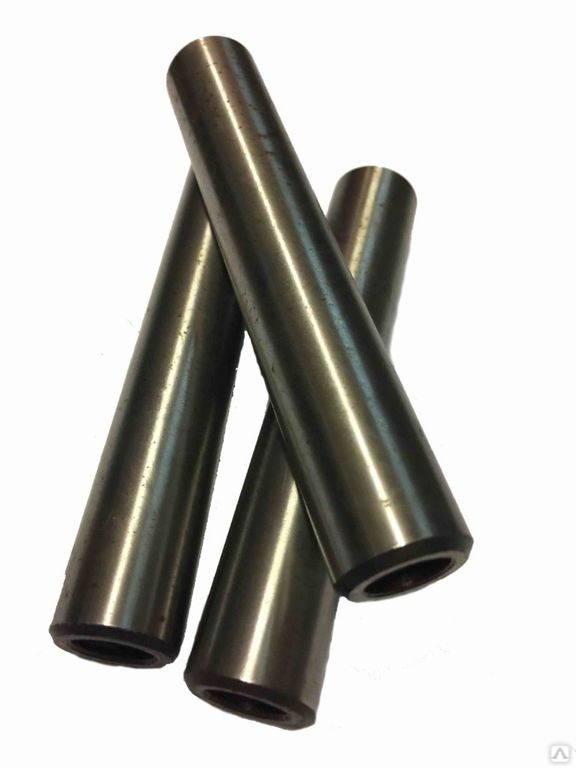

Поршневой палец – элемент кривошипно-шатунного механизма цилиндрической формы, который представляет собой ось перемещения шатуна в месте его соединения с поршнем и обеспечивает таким образом подвижное шарнирное соединение головки шатуна и поршня.

Применение поршневого пальца

Поршневой палец соединяет поршень с шатуном. Соединение двух этих деталей не может быть жестким, так как и низ, и верх шатуна постоянно перемещаются. Цилиндрический палец позволяет верхней части шатуна «шататься» при перемещении поршня по вертикали.

Для монтажа плавающего пальца поршень, шатун и палец кипятят в горячей воде

Почему поршневой палец трудно облегчить?

Первостепенная задача конструкторов современных двигателей – увеличение мощности и, одновременно, снижение веса мотора. Для того, чтобы уменьшить вес всего агрегата, приходится облегчать детали любыми доступными способами.

Облегчить поршневой палец непросто, так как эта деталь постоянно испытывает серьезные нагрузки.  Легкие и прочные сплавы, которые можно использовать для производства поршневых пальцев, стоят дорого, и себестоимость изделия существенно увеличивается. В итоге, в большинстве современных двигателей применяются пальцы из легированной стали, такие же, как сто лет назад.

Зачем нужно отверстие в центре поршневого пальца?

Обычно в теле пальца есть сквозное отверстие отверстие в виде двух конусов  с вершинами в центре. Благодаря отверстию можно уменьшить вес детали, а конусная форма связана с распределением нагрузки по поверхности детали. Центр пальца нагружен значительно больше, и в этом месте толщина материала играет наиболее существенную роль.

По способу осевой фиксации пальцы делятся на две группы:

1 – фиксированные

2 – плавающие



1 – Поршневой палец

2 – Зазор между пальцем и бобышкой поршня

3 – Шатун

4 – Поршень

5 – Стопорное кольцо пальца

6 – Бронзовая втулка поршневой головки шатуна

7 – Зазор между пальцем и бронзовой втулкой

На современных автомобильных двигателях наибольшее распространение нашли плавающие пальцы.

Фиксированный

Фиксированным называется поршневой палец, который не вращается в одном из соединяемых элементов за счёт установки с тугой посадкой или в верхней головке шатуна или в отверстиях бобышек поршня.

Тугая посадка поршневого пальца в одном из элементов обеспечивает осевую фиксацию пальца.

В старых автомобильных и стационарных двигателях палец в верхней головке шатуна вообще крепился при помощи разрезной втулки и стяжного болта, но в настоящее время в автомобильных двигателях такой способ крепления поршневого пальца не применяется.

Чаще фиксированное соединение обеспечивается в верхней головке шатуна. При этом вращение пальца осуществляется в отверстиях бобышек поршня.

Например, в двигателях автомобилей ВАЗ надёжная фиксация поршневого пальца обеспечивается за счёт установки пальца в верхней (поршневой) головке шатуна с натягом 0,01 ? 0,042 мм. При этом в соединении пальца с бобышками поршня, для обеспечения шарнирного соединения, устанавливается необходимый зазор. Это наиболее дешёвый способ фиксации пальца в массовом производстве. В этом случае во время ремонта двигателя при сборке шатунно-поршневой группы возникает необходимость нагрева шатуна до достаточно высокой температуры. В двигателях с фиксированным поршневым пальцем бронзовая втулка в поршневую головку шатуна не устанавливается.

Плавающий

Плавающим называется палец, установленный с необходимым зазором, и в верхней головке шатуна, и в бобышках поршня.
В этом случае осевая фиксация поршневого пальца осуществляется за счёт стопорных колец, устанавливаемых в специальные проточки в бобышках поршня.
Во время работы плавающий палец вращается и в головке шатуна и в бобышках поршня. При таком соединении необходимо обеспечить рекомендованный зазор как между пальцем и бобышками поршня, так и между пальцем и втулкой поршневой головки шатуна. В двигателе с плавающим поршневым пальцем для уменьшения трения в поршневую головку шатуна устанавливается бронзовая втулка. Из-за различного температурного коэффициента расширения материалов, из которых изготовлены шатун, поршневой палец и поршень эти зазоры различны.

При комнатной температуре во втулку верхней головки шатуна палец должен входить плотно без люфта и качания. А в бобышки поршня, в холодном состоянии, поршень должен входить с небольшим натягом.

Поэтому перед снятием или установкой плавающего пальца поршень необходимо нагреть в воде до температуры 60? ? 85? С.

Подбор поршневого пальца

Если в двигателе применен плавающий палец, его подбирают по цветовой метке, нанесенной внутри днища поршня, или по заводскому номеру запчасти по каталогу. Поршни и поршневые пальцы делятся на размерные группы в зависимости от диаметра, об этом следует помнить при самостоятельной покупке деталей.
При подборе фиксированного пальца палец подбирается по отверстию в поршне по номеру группы, указанному на днище поршня.

Материал для изготовления поршневых пальцев

Для изготовления поршневых пальцев применяют в основном сталь  45ХА. После отливки деталь закаливают на 1-1.5 мм глубины. Твердость поверхности должна быть соответствовать определенным нормам. В моторах повышенной мощности применяют для изготовления пальцев применяют более прочные сорта легированной стали.

Установка поршневого пальца

Установка фиксированного поршневого пальца

Для установки фиксированного пальца шатун необходимо нагреть в муфельной электрической печи до температуры 240? С. (При отсутствии муфельной печи шатун часто нагревают на простой электрической плитке). Шатун быстро охлаждается, а палец необходимо в осевом направлении устанавливать очень точно, поэтому делайте это только с применением специального приспособления. Необходимо помнить, что для каждого диаметра поршня существует своё приспособление, хотя все они похожи друг на друга, некоторые размеры приспособлений отличаются, но на глаз это не видно.
Установите палец на приспособление. Принимая все меры предосторожности, извлеките нагретый шатун из муфельной печи шатун и быстро закрепите его в тисках. При помощи специального приспособления вставьте палец в поршень и шатун, строго выполняя указания Руководства по ремонту. Делать всё необходимо быстро, поскольку шатун очень быстро остывает. А после того как шатун остынет, изменить положение пальца не получится.



  1. Рукоятка приспособления
  2. Центрирующий фланец пальца
  3. Устанавливаемый палец
  4. Направляющая втулка
  5. Колпачковая гайка

Специальное приспособление для установки поршневого пальца автомобиля ВАЗ.

Установка плавающего поршневого пальца

Для обеспечения необходимого зазора (натяга) в соединении с пальцем, поршни в зависимости от диаметра отверстия под поршневой палец и пальцы в зависимости от наружного диаметра обычно делятся на несколько размерных групп (классов). Группа поршня и пальца обычно отмечаются цветной меткой на внутренней стороне днища или на бобышке поршня. На поршневом пальце цветовая метка обычно наносится на торцевую поверхность.
Если поршневой палец устанавливается в отверстие поршня с натягом. Сначала проверяется зазор в соединении поршневого пальца и шатуна. При комнатной температуре (20? С) смазанный моторным маслом палец должен входить во втулку верхней головки шатуны под усилием большого пальца.
Проверив цветовые метки на поршне и пальце, нагреваем поршень в ванне с горячей водой, в которой поддерживается температура 60? ? 85? С. Смазанный моторным маслом палец должен легко входить в отверстие поршня. После остывания палец должен быть неподвижным или вращаться с усилием в бобышке поршня, но легко вращаться во втулке верхней головки шатуна.
Некоторые производители рекомендуют снимать и устанавливать поршневой палец при помощи специального приспособления.

Иногда поршневой палец устанавливается с установленным зазором и во втулку верхней головки шатуна и в отверстия бобышек поршня. В этом случае нагревать поршень нет необходимости, и палец легко вращается при комнатной температуре и в верхней головке шатуна и в бобышках поршня.

Всегда применяйте только новые стопорные кольца поршневого пальца и устанавливайте стопорные кольца в строгом соответствии с руководством по ремонту. Направление зазоров стопорных колец, чаще всего, должны быть направлены в сторону нижней части поршня.

Ремонтный комплект, состоящий из поршня, подобранного к поршню поршневого пальца и плоских стопорных колец.

Ремонтный комплект, состоящий из поршней, поршневых пальцев, поршневых колец и круглых стопорных колец.



Плоские стопорные кольца поршневого пальца

Плавающий поршневой палец с комплектом круглых стопорных колец

В любом случае перед установкой поршневого пальца внимательно ознакомьтесь с руководством по ремонту ремонтируемого автомобиля.

Смазка поршневого пальца
Работающий под большой механической и термической нагрузкой поршневой палец должен получать необходимую смазку. Плавающий поршневой палец в соединении с поршневой головкой шатуна смазывается через отверстие в головке шатуна и бронзовой втулке. Масло в это отверстие поступает из внутренней полости поршня, куда оно вбрызгивается масляной форсункой или поступает через отверстия в поршне от маслосъёмных колец.

Смазка шарнирного соединения поршневого пальца с поршнем. Масло поступает по специальным масляным каналам от маслосъёмных поршневых колец.

Как снять поршень

Поршневой палец

Поршневой палец обеспечивает подвижность деталей поршневой группы

Двигатель

Поршневой палец — деталь, обеспечивающая подвижное соединение шатуна и поршня. Представляет собой деталь цилиндрической формы, отдаленно напоминающую палец.

Применение поршневого пальца

Поршневой палец соединяет поршень с шатуном. Соединение двух этих деталей не может быть жестким, так как и низ, и верх шатуна постоянно перемещаются. Цилиндрический палец позволяет верхней части шатуна «шататься» при перемещении поршня по вертикали.

Для монтажа плавающего пальца поршень, шатун и палец кипятят в горячей воде

Почему поршневой палец трудно облегчить?

Первостепенная задача конструкторов современных двигателей – увеличение мощности и, одновременно, снижение веса мотора. Для того, чтобы уменьшить вес всего агрегата, приходится облегчать детали любыми доступными способами.

Облегчить поршневой палец непросто, так как эта деталь постоянно испытывает серьезные нагрузки. Легкие и прочные сплавы, которые можно использовать для производства поршневых пальцев, стоят дорого, и себестоимость изделия существенно увеличивается. В итоге, в большинстве современных двигателей применяются пальцы из легированной стали, такие же, как сто лет назад.

Зачем нужно отверстие в центре поршневого пальца?

Обычно в теле пальца есть сквозное отверстие отверстие в виде двух конусов  с вершинами в центре. Благодаря отверстию можно уменьшить вес детали, а конусная форма связана с распределением нагрузки по поверхности детали. Центр пальца нагружен значительно больше, и в этом месте толщина материала играет наиболее существенную роль.

Способы осевой фиксации поршневого пальца

По способу крепления пальцы делятся на два вида: плавающие и фиксированные. В большинстве современных двигателей используются плавающие пальцы.  Плавающими они называются потому, между ним и отверстием в поршне и отверстием в головке шатуна есть зазор. Фиксация поршневого пальца в таком соединении обеспечивается установкой стопорных колец.

Цветные метки внутри отверстия пальцев некоторых автомобилей заменяют номер запчасти при подборе запчастей для капремонта двигателя

Плавающий палец

Плавающий палец может вращаться как внутри поршня, так и в головке шатуна. В конструкциях с плавающим пальцем в верхнюю головку шатуна впрессовывается бронзовая втулка, уменьшающая трение.

Так как шатун, поршень и палец изготовлены из различных материалов, зазоры в соединениях калиброваны в зависимости от свойств металлов. Например, при комнатной температуре, палец должен входить во втулку шатуна без люфта. В отверстие поршня (при комнатной температуре) палец  должен проходить с некоторым натягом.

Монтаж плавающего поршневого пальца

При монтаже или демонтаже поршня, его необходимо нагреть до температуры 65-85 °С (нагрев производят в воде). Когда же двигатель начнет работать, поршень разогревается, и зазор увеличивается, так как поршень и палец сделаны из разных материалов, расширяющихся по разному под воздействием высокой температуры.

Для монтажа фиксированного пальца шатун разогревают в печи до температуры более 200 градусов

Фиксированный палец

Фиксированным называется поршневой палец, не вращающийся ни в одном из соединяемых элементов. Фиксированные пальцы применяют в двигателях автомобилей семейства ВАЗ.

Монтаж фиксированного пальца

Монтаж  фиксированного пальца осуществляется путем нагрева шатуна до температуры 240 °С в печи. В России, где автомобили до сих пор нередко ремонтируют в домашних условиях, шатуны часто нагревают на бытовой электроплитке или с помощью паяльной лампы.

Шатун довольно  быстро остывает, и операцию по соединению поршневого пальца и шатуна необходимо выполнять очень быстро.

Для этого в раздвинутые предварительно губки тисков устанавливают вставки из мягкого металла (алюминий, медь и т.д.), и нагретый шатун быстро переносится к тискам и зажимается. Поршень устанавливается на место рукой.  Подготовленный палец, надетый на специальную оправку с направляющей, быстро проталкивается в отверстие поршня и проходит сквозь отверстие в раскаленном шатуне. Когда детали остывают, отверстие в шатуне зажимает палец.

Подбор поршневого пальца

Если в двигателе применен плавающий палец, его подбирают по цветовой метке, нанесенной внутри днища поршня, или по заводскому номеру запчасти по каталогу. Поршни и поршневые пальцы делятся на размерные группы в зависимости от диаметра, об этом следует помнить при самостоятельной покупке деталей.

При подборе фиксированного пальца палец подбирается по отверстию в поршне по номеру группы, указанному на днище поршня.

Материал для изготовления поршневых пальцев

Для изготовления поршневых пальцев применяют в основном сталь  45ХА. После отливки деталь закаливают на 1-1.5 мм глубины. Твердость поверхности должна быть соответствовать определенным нормам. В моторах повышенной мощности применяют для изготовления пальцев применяют более прочные сорта легированной стали.
