Свет от магнето – реально! Часть 3

За травмы, несчастные случаи при повторении, за «косяки» и дефекты, полученные при попытке повтора содержимого этой статьи — автор ответственности не несет.

Для получения тока от магнето требуется дополнительная обмотка. Но многократно проведенные мною тесты не принесли победоносного результата. Над этим я еще серьезно поработаю. Для тех, кто мучительно долго наряду со мной искал трансформаторный провод, советую найденный не выкидывать. Он нам еще пригодится для получения высококачественного тока, используемого на мотоциклах (14V/65W).

Представленная мною ниже статья как раз подойдет для большинства пользователей мототехники ввиду простоты в организации, монтажа и эксплуатации данной конструкции.

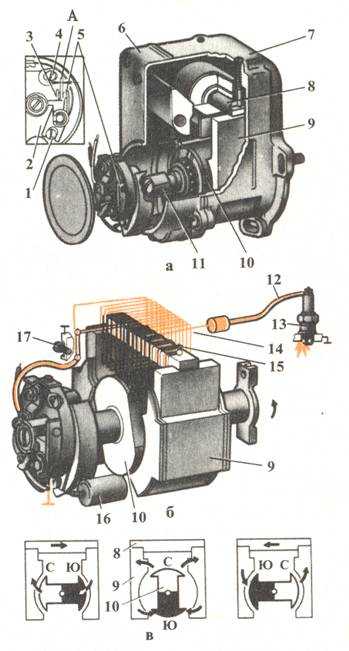

Итак, рассмотрим схему, представленную в Части 2 данной статьи.

Для усовершенствования магнето и защиты высоковольтной (ВВ) обмотки от преждевременного выхода из строя мы сняли ВВ обмотку с катушки и использовали вместо нее автомобильную бобину.

Данная конструкция позволит не только долго и качественно вырабатываться искре в отличие от родной ВВ обмотки, но и станет неотъемлемой частью механизма, который еще разрабатывается и тестится.

Предлагаемая мною ниже схема намного проще. Она не потребует глобального вмешательства в данный конструктив. Но если все же переделать под бобину, результат только улучшится. Не поленитесь, пройдите эту процедуру, описанную в Части 2.

Поехали!

Для обеспечения света от магнето вам понадобятся:

Дроссель от лампы дневного света 40W (СССР)
Диод не менее 0,5А
Конденсатор не менее 1000мкФ
Фонарь (или несколько) в совокупности не превышающем 28 светодиодов
Магнето (можно без усовершенствования под бобину)
Выключатель
Паяльник, провода

От кулачка в магнето (на той клемме еще вывод от конденсатора) ведем провод к выключателю. А уже от выключателя к кожуху фары. Внутри кожуха монтируем дроссель, диод и конденсатор. Конденсатор нужен для того, чтобы на малых оборотах двигателя свет на прожекторе не мерцал. От положительного вывода конденсатора ведем провод на фонарь.

Параллельно этому фонарю (если он на 7 светодиодов) можно запитать Стоп-Сигналы, переоборудовав их тоже под светодиодные прожекторы.

Дроссель полярности не имеет. Отрицательный вывод конденсатора на массу мотоцикла и отрицательный вывод фонаря тоже на вывод.

От купленного вами фонаря нам потребуется только прожектор со светодиодами, который при желании можно вмонтировать в родную фару и направить световой пучок в нужное русло.

Данный узел позволяет получить качественный свет, но лишенный возможности переключения с ближнего на дальний. Хотя, если параллельно данному фонарю сделать еще линейку… Рассуждайте уже сами. Главное – свет добыт.

Желающим получить высококачественный переменный ток (14V/65W) просьба подождать, материал готовится.

Автор: Алексей Перевалов

Группа ВКонтакте: http://vk.com/tmz_engine
