Как определить оставшийся срок службы (остаточный ресурс) аккумуляторной батареи (АКБ)?

Чтобы система бесперебойного питания не подвела в самый неподходящий момент, необходимо, чтобы все аккумуляторные батареи были в рабочем состоянии. Но как их проверить? Как убедиться, что установленные АКБ ещё не исчерпали свой остаточный ресурс? Как правильно оценить их оставшийся срок службы?

Строго говоря, самый правильный ответ вопрос, поставленный в такой форме – «никак». Ни один из приборов и методов не позволяет дать точный прогноз того, сколько еще проработает батарея и в какой именно момент она выйдет из строя. Причем касается это как обслуживаемых батарей (хотя в их отношении диапазон принимаемых мер несколько шире), так и необслуживаемых. При этом по всему миру обслуживаемые батареи используются все меньше, в то время как популярность необслуживаемых АКБ растет практически во всех областях применения.

Методом полного заряда/разряда батареи можно определить остаточную емкость аккумулятора в ампер-часах. Это достоверный метод, но даже он при однократном проведении не даст информации о том, сколько еще проработает батарея. Составить прогноз «времени дожития» можно только в том случае, если измерения проводятся на регулярной основе, их результаты сопоставляются между собой – т. е. оценивается динамика изменений. Однако полный заряд/разряд – процедура весьма продолжительная, и проводить ее регулярно (особенно при значительном количестве батарей) вряд ли возможно.

Однократный краткосрочный тест тем более не дает достоверной информации об остаточном ресурсе. Говорить о точном определении остаточной емкости в этом случае вообще не приходится – слишком разные существуют варианты аккумуляторов, чтобы существовала единая методика определения этого параметра. Можно измерить напряжение, но как сделать выводы на основе этих показаний, если уже частично деградировавший элемент выдает такое же напряжение, что и соседние? Возникает вопрос, можно ли вообще что-либо сказать о текущем состоянии АКБ при помощи быстрых измерений, или остается примириться с тем, что со временем, неизвестно в какой момент батарея выйдет из строя и ее придется менять? А ведь последствия такого события могут оказаться очень тяжелыми. Для ряда объектов: ЦОДов, подстанций, аэропортов, предприятий нефтегазовой отрасли, энергетики, медицинских учреждений и других, работа которых должна быть бесперебойной – подобные аварии просто неприемлемы, их необходимо предотвращать, а не устранять последствия.

Существует несколько базовых стратегий в работе с АКБ:

1. Менять батарею только тогда, когда она выйдет из строя или полностью утратит емкость. Средства на проверку состояния батарей не затрачиваются, однако весь риск неблагоприятных последствий в случае сбоя ложится на владельца объекта или предприятия. Потери от одного сбоя могут многократно превысить всю «экономию» на тестировании батарей.

2. Менять батареи по истечении определенного времени эксплуатации, независимо от их состояния. Средства на проверочные мероприятия также не затрачиваются, однако остается риск сбоя, если батарея утратит рабочие свойства раньше ожидаемого срока. Кроме того, качественные батареи часто могут работать продолжительное время и после того, как заявленный производителем срок службы (гарантийный период) истек. При таком подходе даже исправные батареи будут изыматься из эксплуатации, вызывая неоправданный рост расходов.

3. Проводить регулярное тестирование АКБ, идентифицируя батареи, которые демонстрируют начало деградации. Им заблаговременно заказывается замена, она производится тогда, когда скорость деградации увеличится, но до наступления сбоя дело не доходит.

Наиболее экономически целесообразный подход, используемый сегодня в Европе и США состоит в том, чтобы при помощи тестов, не занимающих много времени и не требующих больших затрат, регулярно (раз в квартал, полгода, год) измерять доступные параметры, документировать результаты, сопоставлять их и отслеживать ситуацию в динамике – каждый блок, каждую батарею. В этом случае по любой из батарей можно заметить момент, когда началась деградация. Пока процесс развивается медленно, за ним можно просто следить, продолжая эксплуатацию, и заменить АКБ тогда, когда свой основной ресурс она выработала, но еще не пришла в полную негодность. Фактически, это скорее организационные меры, чем технические – комплекс мероприятий, нацеленный на максимально полное использование ресурса батарей, при том, что риск аварий и, соответственно, негативных последствий минимизируется.

Как определить оставшийся срок службы АКБ исходя из внутреннего сопротивления?

Деградации подвержены любые батареи. Причины могут быть разными (повышенные температуры, истечение электролита, сульфатация в результате многократных перезарядок, понижение нагрузки и сеточная коррозия – в зависимости от типа и модели АКБ), но в любом случае это отражается на внутреннем сопротивлении элементов батареи. У штатно работающих батарей со временем из-за естественного износа внутреннее сопротивление начинает расти. Когда отклонение от базового уровня превышает 25%, батарею пора заменить (у некоторых батарей пороговый уровень выше – отклонение порядка 50% – но лучше проверить это значение по спецификациям производителя батареи). Существенное отклонение об нормы в меньшую сторону свидетельствует о явной неисправности, такую батарею необходимо заменить независимо от срока ее использования.

Строго говоря, полный импеданс включает в себя внутреннее сопротивление, индуктивную и реактивную составляющую. Однако с технологической точки зрения для оценки АКБ достаточно измерять только активную составляющую – внутреннее сопротивление адекватно отражает рабочее состояние батареи. Это вполне надежный индикатор деградации, к тому же на его измерение требуется всего несколько секунд. Подобные тесты не требуют лабораторной точности, но важно проводить их регулярно и сопоставлять результаты, полученные в разное время. По этому критерию можно быстро определить, годна батарея к дальнейшему использованию или нет. Для подобных измерений существует не так много приборов. Одни из самых популярных – семейство тестеров аккумуляторных батарей Fluke BT500 (модели BT510, BT520 и BT521).

Чтобы измерить внутреннее сопротивление тут используется 2 щупа. Приборы подают малый переменный ток, имеющий частоту 1000 Гц. Сила тока настолько мала, а частота подобрана таким образом, что измерение можно проводить прямо в ходе нагрузки, на запитываемое оборудование это никак не повлияет. Можно проводить тесты и без нагрузки. Прибор проводит измерение напряжения, производит расчет сопротивления и выводит результат на экран.

Поскольку внутреннее сопротивление исчисляется в миллиомах, для измерения используется 4-проводное подключение Кельвина, в отечественной электротехнической литературе более известное под названием двойного измерительного моста Томсона. 4 точки подключения обеспечиваются за счет конструкции щупов: каждый из них имеет двухконтактный наконечник, центральный контакт подпружинен и при надавливании утапливается внутрь. В результате каждый щуп соприкасается с поверхностью двумя контактами, реализуя 4-проводную схему подключения и обеспечивая более точное измерение внутреннего сопротивления батареи.

В зависимости от модели прибора и доступных аксессуаров возможно одновременное определение температуры на отрицательной клемме аккумуляторной батареи – для этого используется выносной щуп BTL21 со встроенным ИК-датчиком (см. таблицу «Функции и аксессуары», комплектация зависит от модели прибора). Все измерение занимает 4 секунды. Результаты выводятся на ЖК-дисплей тестера, сохраняются в памяти для последующей загрузки на ПК через порт USB и подготовки отчета при помощи входящего в комплект программного обеспечения.

Тесты проводятся быстро не только за счет скорости измерения самого прибора, но и благодаря наличию удобных щупов, к которым предусмотрены удлинители различного размера. Результаты можно не просто сохранять (в том числе автоматически), но и подразделять на группы в соответствии с количеством блоков и батарей в них, чтобы информация была представлена в четко структурированном виде. Скриншот показывает экран прибора при последовательном измерении: три батареи из 32 уже протестированы, их результаты сохранены, по четвертой выполняются измерения (результаты на экране) и будут сохранены по нажатию кнопки Save, остальные ячейки пусты для последующих измерений.

Затраты времени на измерительные процедуры для всех 100% аккумуляторных батарей на объекте не выходят за рамки разумного, в результате сопоставление полученных в разное время данных позволит определить, в каких батареях деградация только началась, а в каких достигла уровня, когда их необходимо заменить, не дожидаясь фатального сбоя.

При массовых измерениях наконечники щупов изнашиваются, но все компоненты и измерительные провода могут быть своевременно заменены на аналогичные. Можно заменять только наконечники с подпружиненными контактами. При замене тестового щупа необходимо провести калибровку нуля прибора, для этого в комплекте предусмотрена калибровочная пластина (кассета сопротивлений). Операция выполняется самим пользователем (в отличие от поверки, которая выполняется в сертифицированной организации. Приборы Fluke BT500 внесены в Государственный реестр средств измерений, на них есть методика поверки и сертификаты установленного образца. Межповерочный интервал – 1 год).



Можно изначально держать в запасе дополнительный комплект щупов, а также измерительные провода для режима мультиметра и (в зависимости от модели) токовые клещи. Эти аксессуары позволят дополнить измерения внутреннего сопротивления другими тестовыми функциями. Возможна оценка тока пульсации (присутствие переменной составляющей в постоянном напряжении более 5% может служить симптомом – высокое значение пульсации приводит к перегреву и потере энергии). Можно отслеживать падение напряжения при разряде (измерения проводятся многократно в ходе процесса разрядки).

Сравнительные возможности тестеров АКБ серии Fluke BT 500

Необходимо подчеркнуть – приборы Fluke BT500 не дают информацию об остаточной емкости батарей, в результатах не фигурируют ампер-часы. Принципиальная позиция производителя состоит в том, что точно определить емкость можно только при полном заряде/разряде АКБ, а при быстром измерении точно сделать это нельзя в принципе, поскольку конструкции батарей и проходящие в них физико-химические процессы неодинаковы. Внутреннее сопротивление напрямую от остаточной емкости не зависит. Однако оно служит надежным критерием, позволяющим отличить батареи, годные к дальнейшему использованию, от тех, которые необходимо заменить. При регулярном тестировании риск сбоя сводится к минимуму, а на объекте обеспечивается бесперебойное функционирование систем, в которых используются АКБ.

Стандарты проверки аккумуляторных батарей

Существует несколько стандартов, регламентирующих процедуры проверки АКБ в зависимости от их типа (IEEE 450 и IEEE 1188 для стационарных свинцово-кислотных батарей, IEEE 1106 для никель-кадмиевых, есть и другие), но в основных положениях они сходятся:

1. При первоначальной установке батарей необходимо произвести испытания на разряд (проверка емкости батарей). Их может выполнять изготовитель на производственной площадке, предоставляя затем заказчику документацию, либо приемочные испытания проводятся на объекте. Чем детальнее предоставит информацию по батареям производитель, тем лучше – с этими данными можно будет сопоставлять результаты измерений, проведенных на различных этапах эксплуатации.

2. В тот же период первоначальной установки проводится тестирование внутреннего сопротивления батарей, чтобы определить их базовые параметры. Данные фиксируются для каждой батареи, в каждом блоке, и хранятся в виде сводных отчетов для будущего сопоставления.

3. Процедуры 1 и 2 необходимо повторять не реже 1 раза в 2 года для большинства систем, охватываемых гарантией – как правило, это одно из условий для продолжения действия гарантии.

4. Для большинства АКБ тестирование внутреннего сопротивления следует проводить не реже, чем раз в квартал. В некоторых случаях, если так предусмотрено производителем, батареи проверяются по годичному циклу, но для большинства моделей и типов проверка имеет квартальный график. На объектах, работа которых особо критична, может быть принят свой внутренний регламент, предусматривающий тестирование чаще, каждые 1-2 месяца.

5. В графике проверок учитывается заявленный производителем полный срок службы батарей: измерения должны проводиться как минимум по истечении каждых 25% срока службы АКБ.

6. Если батарея выработала 85% от ожидаемого срока службы, необходимо не реже раза в год подвергать ее испытанию на остаточную емкость. С такой же периодичностью тест необходимо проводить, если емкость упала ниже 90% от заявленного производителем уровня (или разница в показаниях между предыдущими измерениями составила более 10%).

7. Если проверка внутреннего сопротивления продемонстрировала большое расхождение с предыдущими результатами измерений, рекомендуется провести проверку остаточной емкости. При резком падении внутреннего сопротивления или превышении базового значения более чем на 25% батарею следует заменить.

8. Результаты измерений необходимо сохранять в четком, упорядоченном виде. По отчетам отслеживается состояние каждой батареи, и если на протяжении последних измерений она демонстрирует признаки ускоряющейся деградации, АКБ подлежит замене. Грамотное ведение отчетов позволяет заранее заказать нужные наименования в нужном количестве, чтобы произвести замену вовремя.

Выводы

За состоянием аккумуляторных батарей необходимо следить. Делать это быстро и при этом получать содержательную информацию об остаточном ресурсе АКБ помогут специальные приборы, способные измерять внутреннее сопротивление, такие как семейство тестеров Fluke BT500.

См. также:

• Приборы для проверки аккумуляторных батарей

Анализаторы и тестеры аккумуляторных батарей

Блоки нагрузки для аккумуляторных батарей

Кулон – тестеры / индикаторы емкости свинцовых аккумуляторов

Локализатор повреждения в системах постоянного тока

Материал подготовлен
техническими специалистами компании “СвязКомплект”.

Подпишитесь на рассылку новых материалов!

Имя

E-mail *

Согласие на отправку персональных данных *

* — Обязательное для заполнения

См. также:

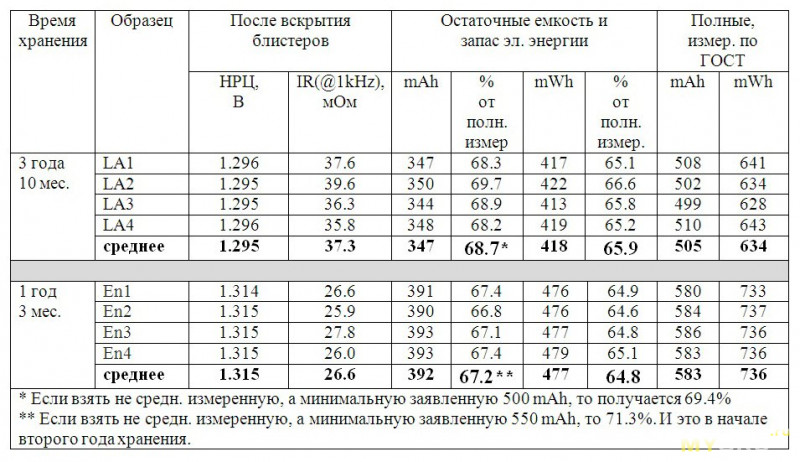

Как определить остаточную емкость аккумулятора

Аккумулятор представляет собой источник тока многоразового действия, служащий для автономного электропитания различных устройств, а в данном случае – автомобиля. Поэтому со временем использования объемы емкости могут уменьшаться, как результат – уменьшается время его работы без дополнительного заряда.

Единицы показателей аккумулятора

Номинальная емкость – эта единица чаще всего служит для определения электрического заряда источников питания. Выражается номинальная емкость автомобильного аккумулятора в Ач, то есть в ампер-часах, или Ач ( Ah – ampere – hour в английской аббревиатуре).

Электрическое напряжение измеряется в вольтах, В. Аккумуляторы, используемые на легковых автомобилях, чаще всего имеют стандартный показатель в 12 В. Это характеристика, указываемая в техническом паспорте. А величина напряжения зачастую указывается следом за маркой, например, BOSCH 63 Ач, где 63 – емкость автомобильного аккумулятора, Ач.

Проверяем тестером

Итак, для начала автолюбитель задается вопросом о том, как определить остаточную емкость автомобильного аккумулятора.

Чтобы установить, каков объем емкости и понять, насколько он еще работоспособен, используются специальные тестеры. Это незаменимые устройства для проверки любых видов аккумуляторов, их функционал огромен. Тестер совсем не сложен в эксплуатации и в большинстве случаев имеет всего одну кнопку, с помощью которой определяются показатели различных параметров, например, как объем емкости, так и сила тока. Полученные результаты не обязательно будут точно отображать состояние аккумулятора, но при желании, при помощи несложных формул, можно подвести и окончательный расчет объема емкости автомобильного аккумулятора.

Применение мультиметра

Мультиметр (или авометр, от слова ампервольтомметр) – это также комбинированный прибор, использующийся для замеров показателей электрических приборов.

В нем также несколько режимов работы, он не сложен в эксплуатации.

Провести замер и узнать, какая емкость автомобильного аккумулятора, можно несколькими способами.

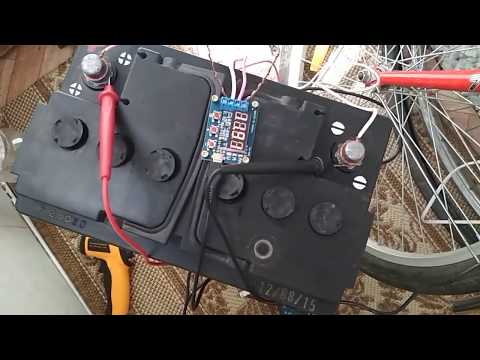

Тестирование под нагрузкой

В качестве нагрузки будет выступать обычная лампочка. Если при замерах уровень ее яркости будет снижаться, то тестирование сразу прекращается, поскольку это скажет о некачественной работоспособности батареи – не хватает заряда или нарушена схема устройства.

Чтобы просчитать требуемую нагрузку для емкости автомобильного аккумулятора, первым делом учитывается количество ампер. Если номинал емкости составляет, например, 7 Ач (Ah), то соответствующая величина нагрузки будет равна 3,5 Вольт. Если под рукой не окажется нужной лампочки, отлично подойдет обычная автомобильная фара.

Процесс замера

Как определить емкость автомобильного аккумулятора, должен знать каждый автолюбитель!

Для определения замеров емкости батареи проводят следующие действия, в точном порядке:

1. Сначала необходимо отключить аккумуляторную батарею от генератора.
2. Далее подвести нагрузку в виде лампочки и дать поработать аккумулятору буквально пару минут. Затем отключить ее.
3. Затем к батарее подводится уже мультиметр и производится замер в течение 20 секунд.

Если напряжение составит 12,5 Вольт, то состояние аккумулятора хорошее. А вот если показатели равны 11,5 или даже ниже – то необходимо заменить батарею.

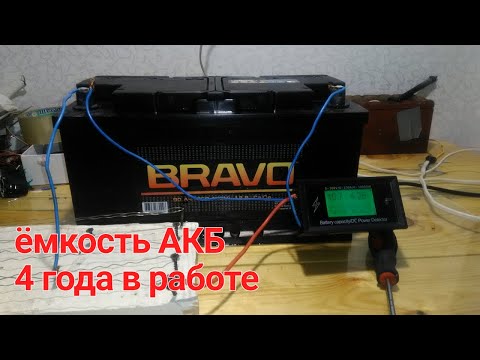

Метод контрольного разряда

Для того чтобы провести замер емкости автомобильного аккумулятора именно таким способом, надо знать силу тока разрядки конкретного источника питания. Для этого можно посмотреть техническую документацию, прилагаемую к нему. Сила тока разрядки емкости будет равна необходимому уровню нагрузки, который применится к аккумулятору.

В таком замере объема емкости мультиметр должен оставаться подключенным к аккумулятору столько времени, пока сила тока не снизится до 60, а лучше 50 %. В результате будет получено значение, которое необходимо сравнить со значением в техническом паспорте аккумулятора. Скорее всего, они не будут совпадать, поскольку каждый заряд/разряд аккумулятора постепенно снижает его рабочую емкость, однако цифры не должны сильно разнится! Если расхождение большое, вывод один – замена аккумулятора.

Замеры других показателей

Современный мультиметр – устройство с большим функционалом. Он подойдет для измерения и других параметров источника питания.

Замер напряжения

Если аккумуляторная батарея по типу относится к щелочно-кислотным или литий-ионным, то можно провести замеры напряжения аккумулятора, переведя его в режим вольтметра. В зависимости от уровня нагрузки измеряемого прибора настраивают мультиметр, установив соответствующий показатель. После этого к отрицательной клемме аккумулятора подводят черный провод, а к положительной – соответственно красный. Буквально в течение 2 следующих секунд на экране мультиметра отобразится показатель напряжения.

Если аккумулятор исправен, то величина показателя будет равна 12-12,5 Вольт. Это скажет о том, что состояние источника питания находится в норме.

Тест внутреннего сопротивления

Здесь опять же понадобится лампочка мощностью 12 В и, конечно, мультиметр.

Внутреннее сопротивление аккумулятора также является важным показателем работоспособности.

Чтобы провести замер, автолюбитель или мастер действует в следующем порядке:

1. К аккумулятору подсоединяется лампочка. Батарея ни в коем случае не заряжается!
2. Через пару секунд к клеммам аккумулятора подключается мультиметр и делается первый замер напряжения.
3. Лампа отключается.
4. И производится второй замер напряжения.

Если в полученных цифрах есть разница, но она не выше 0,05 В, то аккумулятор считается исправным. Если же разница выше, то требуется или замена, или осмотр и проведение дополнительных тестов. Внутреннее сопротивление не должно превышать норму!

Ток утечки

Если с вышеуказанными замерами не так сложно разобраться и запомнить действия, то далее надо переходить к вопросу о том, как проверить емкость автомобильного аккумулятора на утечку тока. Это показатель, от которого напрямую зависит объем самой емкости батареи, а значит, и срок ее «жизни».

Уровень саморазряда, допустимый для аккумулятора в состоянии покоя, прописан в его технической документации. Однако стоит знать, что у щелочных типов батарей этот уровень выше всего!

Любая утечка подразумевает наличие разрыва или некачественную герметизацию в цепи питания батареи. И если при замерах определился уровень утечки гораздо выше технически допустимого уровня, то аккумулятор будет разряжаться еще быстрей. Но не только разряд батареи может стать проблемой, поскольку плохая изоляция отдельных участков цепи питания может привести к короткому замыканию или возгоранию!

Для тестирования уровня утечки тока аккумулятора мультиметр переводится в соответствующий режим, а показатель напряжения устанавливается на 10 Ампер. Подключают мультиметр таким образом: красный провод подводится к плюсовой клемме, а черный же – отсоединяется вовсе.

Показатель утечки определяется так: если на мониторе прибора ничего не отображается, значит, проверка емкости автомобильного аккумулятора прошла успешно, утечки нет! Если же есть какие-то показания, то необходимо срочно проверить всю бортовую систему.

Восстановление емкости источника питания

После проведения всех необходимых замеров следующий логический шаг – научиться восстанавливать «размер» емкости батареи. Ведь в любом случае, особенно при долгой эксплуатации транспорта, аккумулятор теряет часть емкости.

Как же восстановить емкость автомобильного аккумулятора?

Подготовка к восстановлению начинается с осмотра и поверхностной чистки аккумулятора. Необходимо удалить все возможные подтеки внутреннего состава, грязь и окисление с клемм. Перед промывкой самого резервуара загрязненный электролит сливается. Обязательно проверяются свинцовые пластины на наличие целостности, поскольку в ином случае процедура восстановления просто ничего не даст.

Далее проводят контрольный цикл по полному разряду и дальнейшему заряду аккумуляторной батареи. Лучше его проводить не менее 4 раз.

Чтобы проконтролировать этот цикл, можно использовать:

• ареометр – для определения плотности внутреннего состава батареи;
• лампочку – для создания нужной нагрузки;
• вольтметр или же мультиметр.

Непосредственно между циклом разряда и дальнейшего заряда емкости автомобильного аккумулятора в mAh устанавливается перерыв около 12-14 часов. Продолжительность заряда должна быть не меньше 8 часов. В технической документации указаны точные параметры необходимой силы тока, времени заряда, их нужно учитывать в каждом конкретном случае.

Период покоя между циклами нужен для того, чтобы сверху, на поверхности свинцовых пластин, устанавливался единый потенциал.

За каждый полный цикл разряда – заряда плотность электролитного состава будет увеличиваться. Если она станет очень высокой, то можно использовать дистиллированную воду для его разбавления.

После того как была слита дистиллированная вода и все емкости тщательно промыты, внутрь аккумулятора вливают раствор натрия. Его заливку также делают в несколько подходов, 2-3 раза.

Правила манипуляций

При работе с любыми электроприборами каждый должен знать, что скачки напряжения, вызываемые принудительным отсоединением от цепи питания, будут неблагоприятно отражаться на самом устройстве. Поэтому все действия должны происходить по возможности с выключенным двигателем. Если же возникла необходимость заменять аккумулятор при работающем двигателе, то для минимизации скачков напряжения надо включить в автомобиле все электроприборы (обогрев заднего стекла, фары, магнитолу). А подключение/отключение каждой клеммы делать максимально быстро, без многократных касаний. Таким образом, нежелательные перепады напряжения будут сведены к минимуму.

Если же возникает необходимость зарядки аккумулятора от другого оборудования, то соединение устройств должно производиться с тщательной аккуратностью. В противном случае это также может повлечь неисправность приборов.

Интересные факты

Понятия «лучший аккумулятор» просто не существует. Разные типы служат для разных целей. Например, кальциевые аккумуляторы имеют слабую утечку тока, но в то же время почти не переносят глубоких разрядов, особенно это наблюдается в зимнее время. В то же время для стандартных «обслуживаемых» батарей, например, свинцово-кислотных, емкостью автомобильного аккумулятора в 18Ah, такой разряд не будет критичен, но постоянно придется проводить замеры и делать промывку и долив дистиллированной воды.

Если температура низкая, то способность аккумулятора «заряжаться» резко сокращается. Поэтому короткие поездки в мороз могут привести к более быстрому разряду. Даже если аккумулятор новый! А это приведет к невозможности запуска мотора!

В зимнее время для аккумулятора хорошим подспорьем будет конструкция с подогревом, которая будет ускорять повышение температуры внутреннего состава батареи. Ведь он имеет определенную вязкость, поэтому его температура понижается или повышается вслед за температурой окружающей среды, с задержкой. И для того чтобы помочь аккумулятору эффективней получать заряд от генератора, необходимо обеспечить дополнительный источник теплого воздуха. А это в свою очередь поможет замедлить разряд батареи во время покоя. Также устройство можно брать домой и после согревания до комнатной температуры ставить на зарядку.

Чем регулярней проводится проверка показателей работоспособности источника питания и состояния «размера» его емкости, тем своевременнее можно заметить увеличение утечки тока, а значит, и провести восстановление. Чем незначительней отклонения, тем легче провести эту процедуру и тем вероятней вернуть утерянный объем. Ведь эксплуатация аккумулятора неизбежно ведет к разрушению свинцовых пластин, образованию подтеков электролита, а все это способствует его медленному выходу из строя.

Всем привет!
Решил немного освежить знания физики и применять их на практике.
Итак этот метод не сложный требуется мультиметр и лампочка в качестве нагрузки например на 55w.
На аккумуляторе нужно увидеть его характеристики и ток холодной прокрутки

В моем случае это ток холодной прокрутки по EN методике. Если у Вас указан ток измеренный другим методом(SAE, DIN, IEC) то можно воспользоваться таблицей перевода:

Итак в моем случае ток холодной прокрутки 600А, емкость 60 а/ч
Затем меряем напряжение на клеммах аккумулятора, в моем случае: 12,71В
Подключаем лампочку на 55w например и измеряем напряжение с подключенной лампочкой, в моём случае : 12,5В
Переключаем мультиметр в режим амперметра и подключаем его в разрыв лампочки и аккумулятора(лампочку одним контактом к плюсу, другим контактом к первому щупу мультиметра и вторым оставшимся щупом к минусу аккумулятора), в моем случае ток составил 3,75А

Далее берём калькулятор и считаем:

Рассчитываем начальное внутреннее сопротивление при -18:
Rнач = (12,666(ток нрц кальциевого заряженного аккумулятора при -18)-7,5)/600(ток холодной прокрутки) = 0,00861 Ом

Сопротивление зависит от окружающей температуры, примерно 40% при температуре -18 от значения при 25 градусах.
Расчитываем эталонное сопротивление:
Rэталон=0,00861 / 0,40 = 0,0215 Ом

Рассчитываем текущее внутреннее сопротивление:
Rфакт=(12.71(напряжение на аккумуляторе без нагрузки)-12.5(напряжение с лампочкой))/3.75(измеренныйе ток лампочки) = 0,056 Ом

Рассчитываем остаточную запасенную энергию
Cфакт=60*0,0215/0,056 = 23,035 А/ч

Учитывая что мой аккумулятор полностью заряжен, то в нем расчетная оставшаяся емкость составляет 23,035 А/ч, что много 50% от первоначальной ёмкости и подлежит утилизации.

Самым важным параметром каждой АКБ является его емкость аккумулятора. Она определяет количество энергии, отдаваемой им за каждый отрезок времени. Это касается всех батарей от автомобильных до телефонных. Знать о них и понимать устройство важно, поскольку при использовании батареи не той емкости могут возникнуть серьезные проблемы при запуске этих устройств.

Единицы измерения этой величины – Амперы или Миллиамперы / час. По данному параметру осуществляют выбор АКБ для техники, руководствуясь рекомендованными значениями. При нарушении рекомендаций, к примеру, автомобиль может не запуститься зимой.

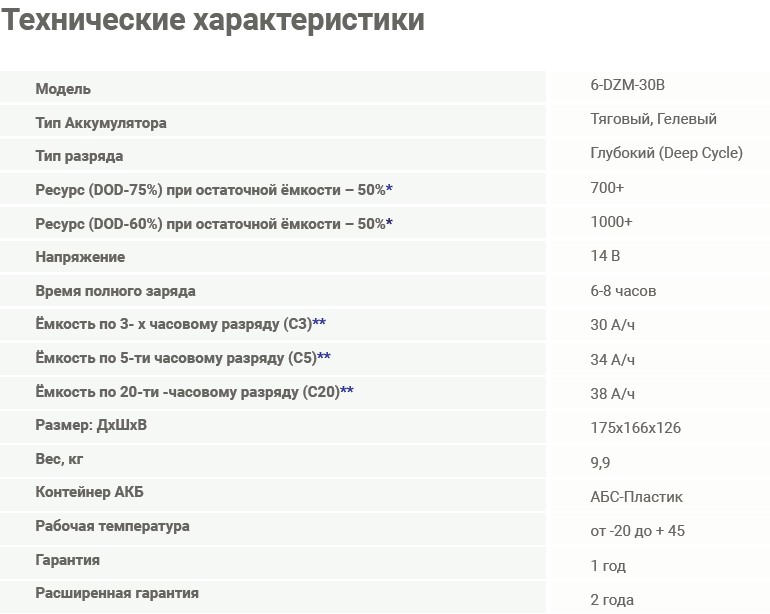

Что такое емкость батареи или аккумулятора

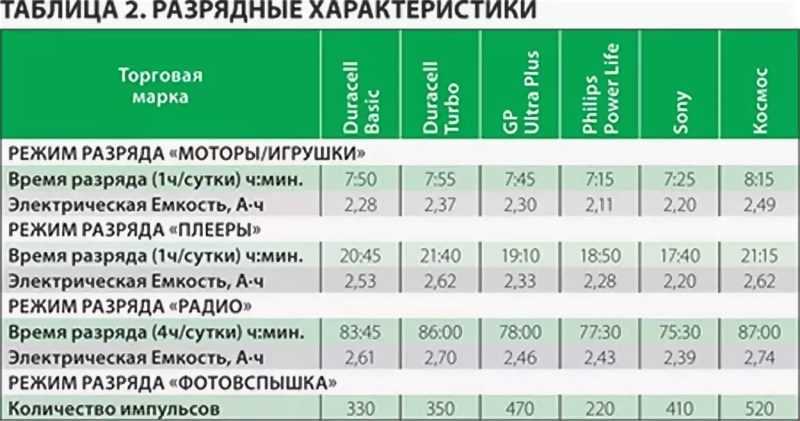

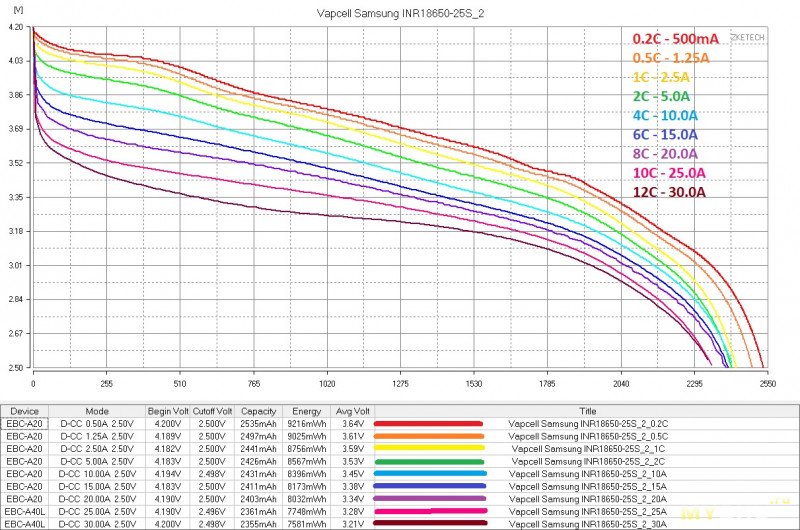

Все аккумуляторы обычно украшают надписи вроде 55, 70 Ah либо 1800mAh. Такое обозначение говорит о том, что емкость данного аккумулятора – соответственно 55 Ампер или долей Ампер в час, только в переводе на английский – A/hour. Его нужно отличать от другого параметра – напряжения, которое пишется в Вольтах.

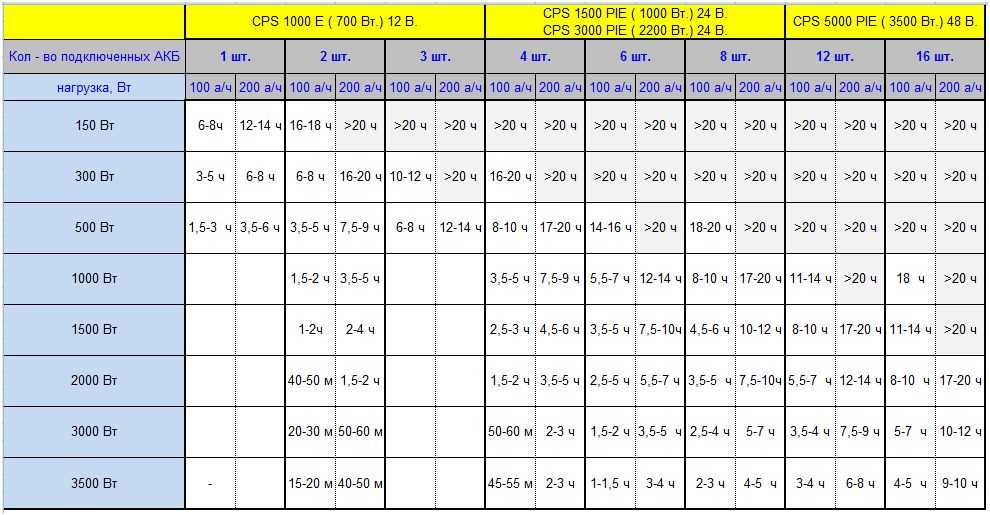

Показатель Ah показывает, сколько батарея проработает в течение часа на нагрузку 60 Ампер и напряжение 12,7В. Другими словами, емкость – это запас энергии, который в себе способен удерживать аккумулятор.

И если будет меньше, чем 60А нагрузки, то батарея продержится дольше 60 минут.

Как быстро проверить емкость любого аккумулятора

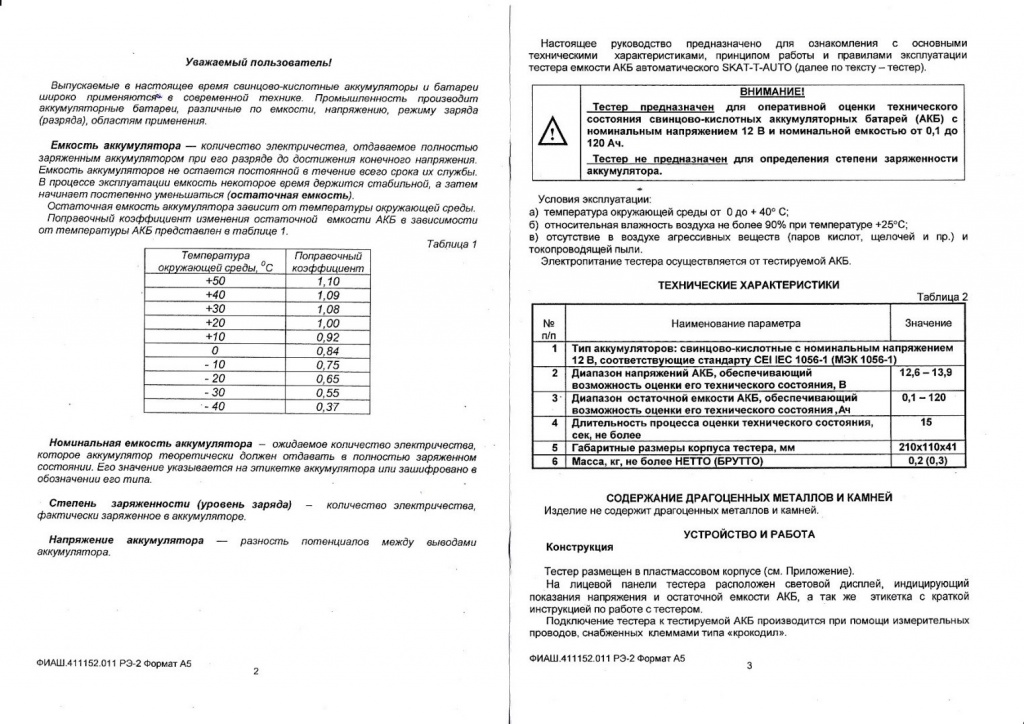

Чаще всего вместимость аккумулятора измеряется с помощью тестера. Это прибор для быстрых измерений. Он работает автоматически, для его применения не нужны никакие дополнительные познания. Временные затраты составляют не более 15 секунд. Все, что требуется – подключить тестер к источнику питания и надавить на единственную кнопку, после чего он начинает определять емкости подключенных аккумуляторов.

Его используют при выборе батареи, сравнивая остаточную и номинальную вместимость, которая официально указана на устройстве. Если разница составить больше 50%, то АКБ нельзя эксплуатировать.

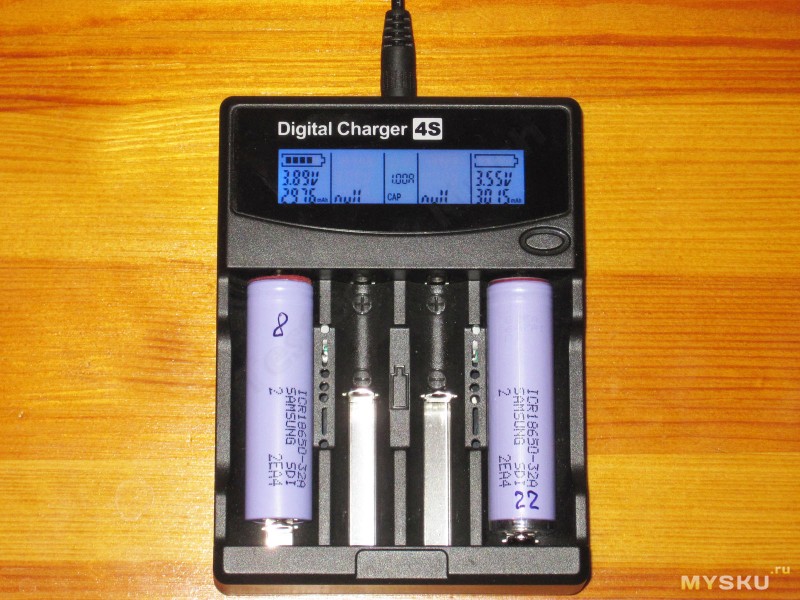

Какой использовать прибор для точного измерения емкости любого аккумулятора

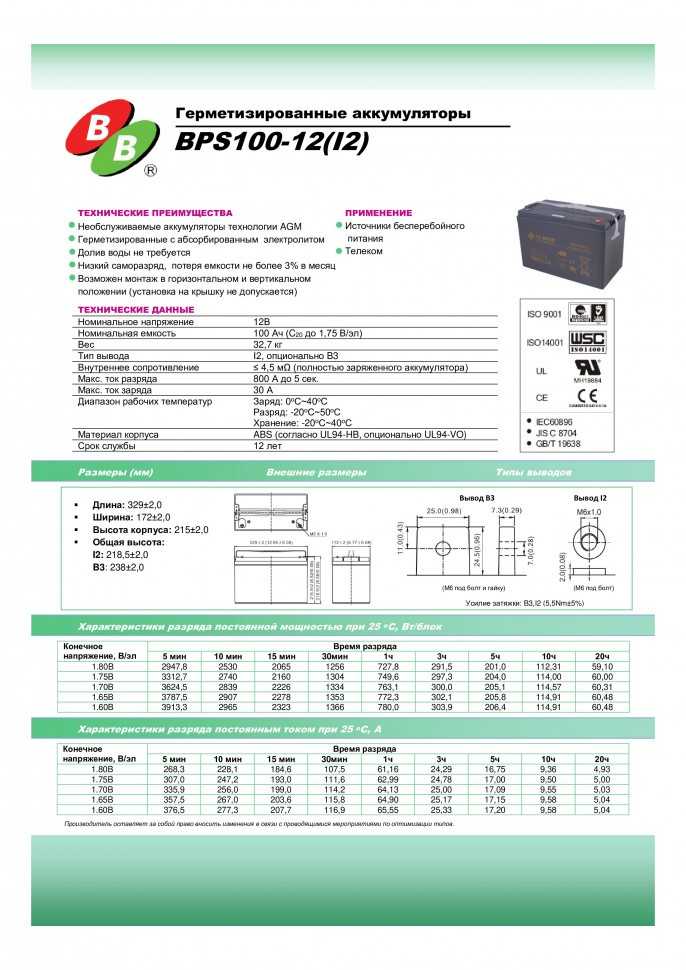

Показатель емкости определяет плотность электролитов, она определяется с помощью особого прибора – ареометра. На новых батареях всегда указаны основные параметры. Однако эта величина определяется и самостоятельно.

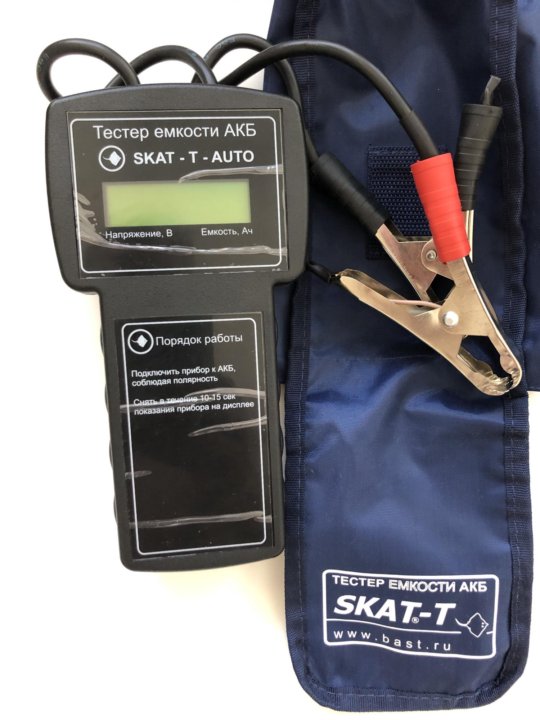

Наиболее простым способом являются обычные тестеры наподобие «Кулона». С помощью этого прибора измеряют вместимость и напряжение АКБ в автомобиле. Это требует минимальных затрат сил и времени при достижении достоверных результатов.

Чтобы воспользоваться «Кулоном», нужно подсоединить его к клеммам аккумулятора, после чего он начнет определять силу напряжения и величину вместимости.

Используется множество других способов вычисления данных параметров. Классическим является измерение с помощью мультиметра аккумулятора авто. Для того чтобы это осуществить, в нем должен быть полный заряд и соединение с потребителем (достаточно обычной лампочки в 60Вт). Однако даже это не гарантирует абсолютной точности показаний.

Первым шагом после сбора цепи из самой батареи, мультиметра, лампочки станет подача напряжения. В случае если на протяжении 2 минут лампочка не гаснет (если это не так, батарею не восстановить), брать показания «Кулона». Как только показания будут падать ниже стандартов напряжения аккумулятора, он начинает разряжаться. Замерив время, потребовавшееся для окончательного израсходования энергии и ток нагрузки потребителя, нужно эти показания друг на друга умножить друг на друга. Получившееся число и есть вместимость батареи.

В случае отличия результата от официального значения аккумулятор нужно заменять. Мультиметр позволяет посчитать емкость любой батареи. Неудобство такого способа в больших временных затратах.

Во втором способе измерения обеспечивают разрядку АКБ с помощью резистора по специальной схеме. С помощью секундомера определяется время разряда. Однако важно не разрядить АКБ полностью, предохраняясь от этого посредством реле.

Как сделать прибор собственными руками

Если под рукой необходимой техники нет, реализовать устройство можно самому. Подойдут нагрузочные вилки. Их всегда много в продаже, но их собирают и самостоятельно. Ниже рассмотрен такой вариант.

У данной вилки расширена шкала, что позволяет достичь высочайшей точности показания. В строено сопротивление нагрузке. Диапазоны шкалы делятся напополам, благодаря чему понижается погрешность показаний. Прибор оснащен 3-х вольтовой шкалой. Это дает возможности проверить отдельные банки батареи. Шкалы в 15В достигают посредством понижения на диодах и стабилитронах напряжения.

Показание тока прибора вырастет, как только значения напряжения станут больше уровня открытия стабилитрона. Во время подачи напряжения не той полярности диоды оказывают защиту. На картинке: SB1 – тумблер, R1 является передатчиком требуемого тока, R2 и R3 – резисторами, предназначенными для M3240, R4 – определителями ширины узких диапазонов шкал, R5 – нагрузочным сопротивлением.

Как в домашних условиях узнать емкость телефонного аккумулятора

При использовании сотового телефона его аккумулятор подвергается постоянной деградации. Этого процесса не избежать, он естественен. Это происходит вне зависимости от модели, цен, функций телефона. Чтобы точно понимать, сколько еще прослужит аккумулятор в устройстве, нужно измерять текущую его емкость. Это позволит вовремя заменить батарею до того, как она начнет отключаться в самое неподходящее время.

В первую очередь нужно осмотреть батарею. Опасные проблемы в литиевой батарее видны сразу: корпус может вздуваться, быть полным следов коррозий, пятен зеленоватых и белых оттенков.

При обнаружении признаков вздутия дальше использовать такую батарею опасно. Это может спровоцировать замыкание электросхем в телефоне. Возможно начало вздутия с маленькой выпуклости вплоть до серьезных деформаций. К настораживающим фактором относится и быстрое падение заряда в телефоне.

На сегодняшний день существует множество приложений для измерения текущей вместимости телефона.

Чтобы точно определить вместимость батареи, используют метод продвинутого зарядного устройства. Аккумулятор полностью разряжают, затем подключают к данному устройству. Оно, в свою очередь, высчитывает вместимость аккумулятора с учетом времени и значения тока.

Различия нагрузки

Параметры каждого автомобиля разные. Различаются их объемы двигателей, вместимости аккумулятора. В легковом авто обычно АКБ вместимостью 40-45А, а в большой машине около 60-75А.

Причины этого кроются в пусковом токе – чем меньше батарея, тем меньше в ней электролитов, свинца и т.п. Чем он больше, тем больше количество энергии, которую может отдавать в один момент. Исходя из этого, на малолитражке способны успешно работать крупные АКБ, а маленькие недопустимо вставлять в крупный автомобиль.

Зависимость от корпуса

Аккумуляторы разных размеров

Вместимость прямым образом связана с числом электролитов и свинца АКБ. Из-за этого батареи маленькой вместимости будет гораздо меньше в объеме и весе, чем более вместительные батареи. По этим причинам на малолитражку никогда не ставят большие аккумуляторы, так как это не имеет смысла – в этих машинах мало пространства под капотом. А маленькая батарея прекрасно справляется с функцией запуска мотора.

Уменьшение емкости

Любая батарея подвержена воздействию амортизации, ее вместимость становится меньше со временем. Обычные аккумуляторы служат около 3-5 лет. Наиболее качественные экземпляры сохраняются в хорошем состоянии до 7 лет.

Когда вместимость падает, батарея теряет способность давать достаточно пускового тока. Тогда ее приходит пора заменять. К основным причинам падения вместимости относятся:

• Скопление серной кислоты на плюсовой пластине. Она может полностью перекрыть все поверхности, ухудшается контакт с электролитами, вместимости падает.
• Пластина осыпается из-за перезарядов, тогда происходит недостаток электролитов. Это ведет к мгновенному понижению емкости батарей.
• При замыкании банки и соединении минусовой и плюсовой пластин друг с другом происходит снижение емкости батареи. Тем не менее, ее восстанавливают.

От чего зависит текущая емкость АКБ?

В течение всего срока службы аккумуляторной батареи ее емкость меняется. На начало своей работы они обладают наибольшей емкостью, поскольку пластины активно разрабатываются. Затем наступает период стабильной работы, и вместимость держится на одном и том же уровне. Дальше начинается спад вместимости по причине изнашивания пластин.

Процесс проверки аккумулятора

Вместимость аккумулятора меняется в зависимости от наличия активных материалов и конструкции электродов, электролитов, их температур и концентрации, величин разрядного тока, амортизации батареи, концентрации дополнительных налетов в электролитах и от многих других факторов.

С повышением разрядного тока вместимость АКБ понижается. При быстрой, спровоцированной специально разрядке АКБ теряют меньше вместимости, чем при более плавных режимах с малыми величинами тока. Исходя из этого на корпусе фиксируются показатели для 4, 15, 100 часов разряда. Вместимости одних и тех же АКБ при этом меняются крайне сильно. Меньше всего вместительность при 4 часах разрядки, а больше всего прочего – при больших отрезках времени.

Также показатели емкости меняются при повышении температуры электролитов, однако при повышении предельно допустимых норм происходит снижение сроков службы. Причины этого кроются в том, что при повышенной температуре электролиты проникают в активную массу, ведь их вязкость уменьшается, а сопротивление наоборот растет. Из-за этого в реакциях разрядки активной массы больше, чем во время заряда с пониженной температурой.

При особенно маленькой температуре вместимость АКБ снижается так же, как и ее полезное действие.

С увеличением концентрации электролитов повышается и емкость аккумулятора. Однако АКБ быстрее портится, так как разрыхляется активная масса аккумулятора.

Таким образом, проверка емкости аккумулятора необходима на всех этапах его жизни.
