Передняя и задняя оси автомобиля

Передняя и задняя оси автомобиля

Передняя ось бывает двух типов: цельная и разрезная. Цельную переднюю ось применяют на всех грузовых автомобилях. Разрезную переднюю ось применяют при независимой подвеске колес на легковых автомобилях.

Цельная передняя ось (неведущая) состоит из балки, поворотных кулаков с цапфами и шкворней.

Стальная балка двутаврового сечения при помощи рессор соединена с рамой. На концах передней оси установлены вильчатые поворотные кулаки с цапфами, соединенные с осью шарнирно при помощи стальных пальцев — шкворней. Каждый шкворень закреплен в отверстии оси наглухо, а в поворотном кулаке установлен свободно на втулках. Вследствие этого поворотный кулак с цапфой может поворачиваться вокруг шкворня в горизонтальной плоскости, чем обеспечивается поворот передних управляемых колес и всего автомобиля.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Для облегчения поворота цапф с колесами между осью и нижней частью вилки поворотного кулака на шкворне установлен упорный подшипник.

Рис. 1. Схема передней осп грузового автомобиля

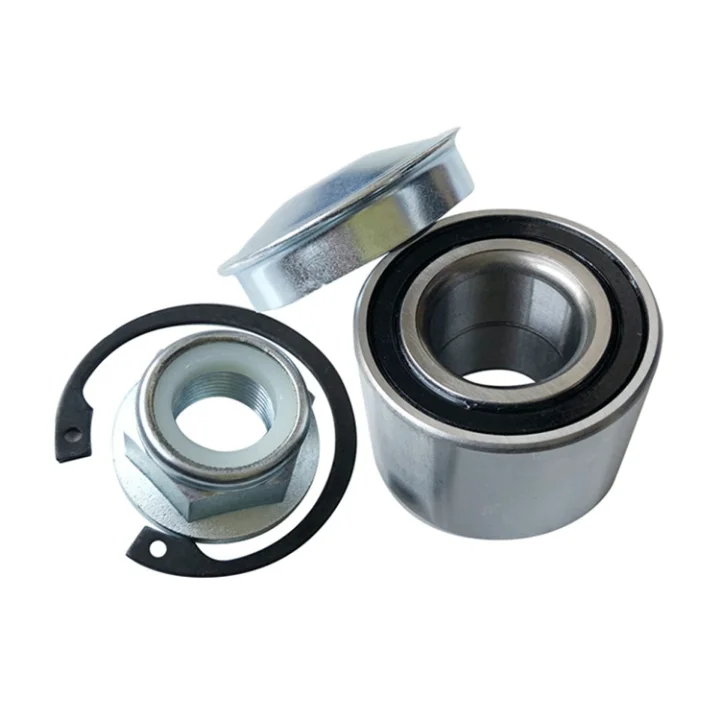

На цапфе на двух конических роликоподшипниках установлена ступица. К фланцу ступицы прикреплено колесо, на ободе которого монтируется пневматическая шина. Подшипники регулируют и закрепляют на цапфе гайкой, которую надежно стопорят. Снаружи гайка закрыта колпаком. В ступицу закладывают смазку. Чтобы смазка не вытекала, в ступице поставлен сальник.

У автомобилей высокой проходимости передней осью является балка переднего ведущего моста, к полуосевым пукавам котопого на шкворнях присоединяются корпусы с поворотными цапфами. На цапфах устанавливаются на подшипниках передние колеса, являющиеся ведущими и управляемыми.

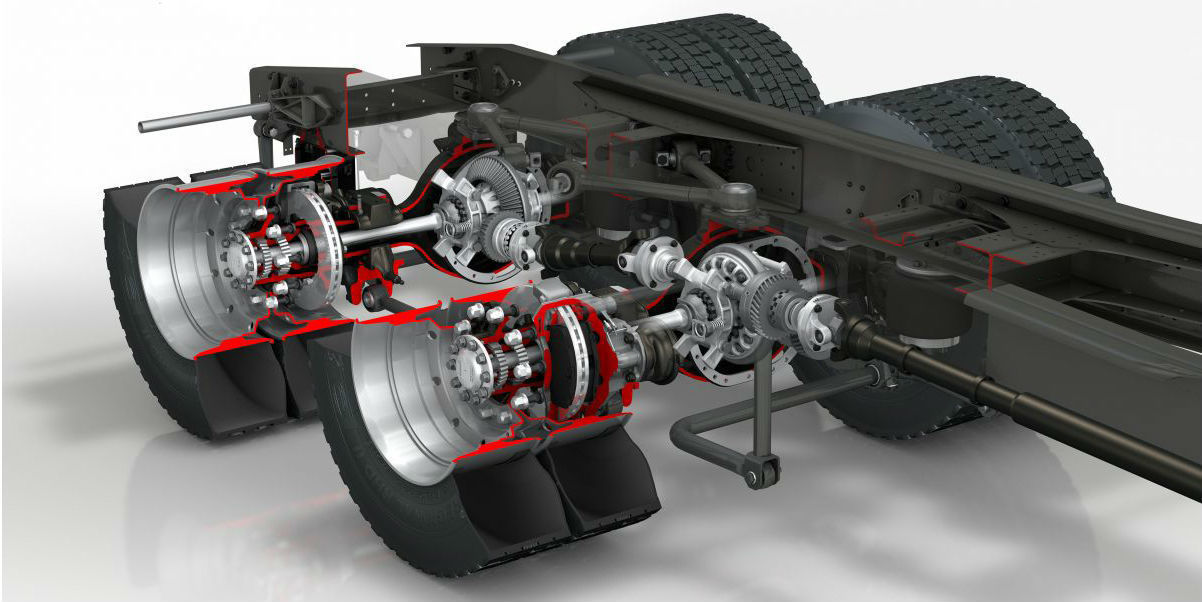

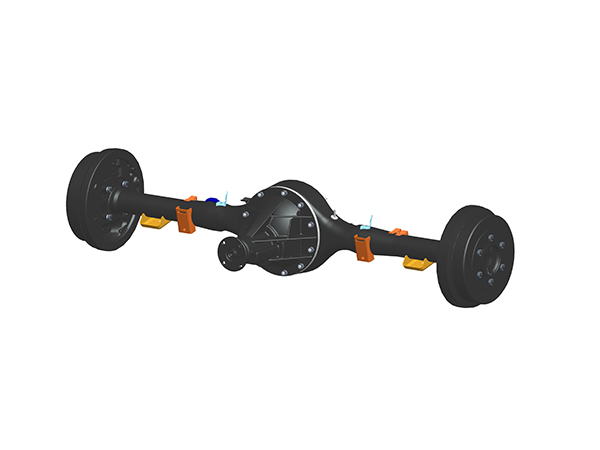

Задней осью у двухосных автомобилей служит балка заднего ведущего моста. У грузовых автомобилей на концах полуосевых рукавов балки заднего моста на подшипниках установлены ступицы с колесами, соединенные с полуосями. У легковых автомобилей подшипники установлены внутри полуосевых рукавов и колеса крепятся к полуосям.

У трехосных автомобилей рама в задней части опирается через рессоры на тележку, состоящую из двух ведущих мостов, балки которых являются осями для установки ведущих колес.

—

Оси автомобиля поддерживают раму или несущий кузов вместе с подрессоренными частями, воспринимая от них вертикальные нагрузки, и передают на раму или кузов продольные, боковые нагрузки и моменты от колес. Передняя ось всегда представляет собой управляемый мост, который может быть ведущим и неведущим. Задняя ось — это почти всегда ведущий мост, по конструкции сходный с передним ведущим мостом.

Передняя ось, имеющая тип неведущего моста, может быть цельной и составной.

Передняя цельная ось состоит из балки, упруго связанной с рамой через рессоры, и двух поворотных цапф, шарнирно соединенных с концами балки с помощью шкворней (рис. 2).

Балка штампуется из стали и для повышения прочности и жесткости имеет в сечении двутавровый профиль. На ее верхней плоскости расположены площадки для установки и крепления рессор. Балка изогнута так, что ее средняя часть позволяет установить двигатель ниже, тем самым снизить центр тяжести автомобиля и улучшить обзор с места водителя. Концы балки имеют цилиндрическую форму со сквозным отверстием для шкворней.

Поворотная цапфа, штампованная из стали, имеет ось с фланцем и вилку. На две цилиндрические шейки оси устанавливаются подшипники ступицы переднего колеса, к фланцу привертывается тормозной щит колеса. В соосные отверстия верхней и нижней частей вилки запрессовываются бронзовые втулки, на которых цапфа поворачивается около шкворня. Поворот цапф и колес осуществляется посредством рычагов, закрепленных в боковых отверстиях вилки. Левая цапфа получает усилие поворота от рулевого механизма через продольную рулевую тягу и рычаг. Это усилие передается рычагом через поперечную рулевую тягу правой цапфе.

Рис. 2. Цельная передняя ось:
1 — поворотные рычаги; 2 — ось цапфы; 3 — вилка цапфы; 5 — втулки-шкворня; 6‘— шкворень; 7 — гайка штифта; 8 — отверстие для шкворня; 9 — клиновой штифт; 10 — площадка для рессоры; 11 — балка оси

Шкворень изготовляется из стального прутка и после установки в отверстия вилки и конца балки стопорится от перемещения в отверстии балки клиновым штифтом с гайкой, Штифт и шкворень имеют лыски на цилиндрической поверхности, благодаря чему шкворень заклинивается.

Балка и ось цапфы испытывают вертикальную нагрузку силы веса автомобиля, горизонтальную нагрузку сил инерции при торможении и повороте, кроме этого балка получает скручивающую нагрузку от тормозного момента. В связи с этим балка и ось цапфы рассчитываются на прочность при изгибе, а балка — еще и при кручении. Материалом балки и цапфы служат среднеуглеродистые малолегированные стали, содержащие небольшое количество хрома.

Шкворень подвергается действию нагрузки того же характера, что и балка оси, в нем возникают напряжения, требующие расчета на прочность при изгибе, смятии и срезе. Чтобы обеспечить высокую прочность и износостойкость, шкворень изготовляется из среднеуглеродистых сталей с последующей поверхностной закалкой или из малоуглеродистых низколегированных сталей, требующих цементации и закалки.

Передняя ось автомобиля ГАЭ-53А включает в себя балку, к которой шкворнями присоединены поворотные цапфы (рис. 3).

Балка двутаврового сечения имеет две площадки с четырьмя сквозными отверстиями для стремянок крепления рессоры и глухим отверстием для головки центрального стяжного болта рессоры. На боковой поверхности балки расположены два отверстия для стопорных штифтов шкворня и два отверстия для пальцев телескопических амортизаторов.

Поворотная цапфа имеет ось для подшипников ступицы колеса. К ее фланцу шестью болтами крепится тормозной щит, в отверстия вилки цапфы запрессованы две бронзовые втулки шкворня.

Шкворень снабжен упорным подшипником, который воспринимает вертикальную нагрузку от веса автомобиля, приходящуюся на переднюю ось. Подшипник состоит из металлокера-мической (средней) шайбы и двух стальных шайб, заключенных в обойму.

Втулки шкворня смазываются солидолом через масленки, ввернутые в боковые отверстия верхней и нижней частей вилки. От нижней втулки смазка поступает по специальной канавке на шкворне к его упорному подшипнику.

После установки шкворня отверстия вилки закрываются крышками, которые ставятся на картонные уплотнительные прокладки и привертываются двумя болтами.

Между верхним торцом цилиндрического конца балки и торцом верхней части вилки должен быть зазор не более 0,15 мм. — цапфа; 8 — ступица; 9 — гайка диска колеса; 10 — болт ступицы; 11 — тормозной барабан; 12 — колесный тормозной цилиндр; 13 — тормозной щит; 14 — сальник ступицы; 15 — крышка шкворня; 16 — втулка шкворня; 11 — шкворень; 18 — по. воротный рычаг продольной рулевой тяги; 19 — регулировочная шайба; 20 — стопорный штифт; 21, 22 — шайбы упорного подшипника шкворня; 23 — отверстие для пальца амортизатора; 24 — обойма подшипника шкворня; 25 — масленки; 26 — балка; 27 — регулировочный болт; 28 — поворотный рычаг поперечной рулевой тяги; 29 — наконечник, поперечной рулевой тяги; 30 — поперечная рулевая тяга

Тормозной барабан ставится на болты ступицы и кре-ягатся к ней тремя винтами. Диск колеса надевается на эти же болты и крепится вместе с тормозным барабаном к ступице гайками.

Передняя ось автомобиля ЗИЛ-130 не имеет принципиальных отличий от оси автомобиля ГАЭ-53А, обладая некоторыми конструктивными особенностями (рис. 4).

Рис. 4. Передняя ось автомобиля ЗИЛ-130:
1 — подшипники ступицы; 2 — гайка подшипников; 3 — контргайка; 4 — крышка; 5 —цапфа; 6 —винт крышки; 7 — ступица; « — болт; 9 — разжимной кулак тормоза; 10— регулировочные шайбы; 11 — шкворень; 12 — поворотный рычаг продольной рулевой тяги; 13 — поворотный рычаг поперечной рулевой тяги; 14 — балка; 15 — поперечная рулевая тяга; 16 — наконечник поперечной рулевой тяги; П — упорный подшипник шкворня; 18 — тормозной щит; 19 — тормозной барабан

Упорный подшипник шкворня включает в себя две шайбы: нижнюю металлокерамическую и верхнюю стальную с кольцевой прорезью для двух уплотнительных полуколец. Зазор между верхним торцом цилиндрического конца балки и торцом верхней части вилки регулируется подбором толщины двух анайб.

Подшипники ступицы закрепляются и регулируются упорней гайкой, которая стопорится замочным кольцом, замочной шайбой и контргайкой. Полость подшипников с наружной стороны закрыта через прокладку крышкой, привернутой винтами.

Тормозной барабан соединен со ступицей запрессованными болтами, обрабатываются они в сборе, поэтому разъединять их надо только при замене болтов.

Оси для легковых автомобилей — AvtoTachki

К недостаткам жесткой оси относится большая неподрессоренная масса, которая включает в себя вес моста моста, трансмиссии (в случае ведомой оси), колес, тормозов и, частично, веса соединительного вала, направляющих рычагов, пружин. и демпфирующие элементы. В результате снижается комфорт на неровной поверхности и ухудшаются ходовые качества при более быстром движении. Колесная направляющая также менее точна, чем с независимой подвеской.

Еще один недостаток — высокие требования к пространству для перемещения (подвески) оси, что приводит к более высокой конструкции, а также более высокому положению центра тяжести транспортного средства. В случае ведущих мостов удары передаются на вращающиеся части, которые являются частью оси.

Жесткая ось может использоваться как передний привод, а также как ведущий мост или как задний ведущий, так и ведущий мост.

Для улучшения ходовых качеств и устойчивости автомобиля необходимо, чтобы жесткая ось была так называемой ориентируются как в поперечном, так и в продольном направлении.

В настоящее время более часто используемые винтовые пружины заменяют ранее использовавшиеся листовые рессоры, важной функцией которых, помимо пружинения, было также направление оси. Однако винтовые пружины не имеют этой функции (они почти не передают направляющие силы).

В поперечном направлении для направления оси используется тяга Панара или леска Ватта.

В случае тяги Панара это поперечный рычаг, соединяющий мост моста с рамой или кузовом транспортного средства. Недостатком такой конструкции является поперечное смещение оси относительно транспортного средства во время подвески, что приводит к ухудшению комфорта вождения. Этот недостаток можно в значительной степени устранить за счет максимально длинной конструкции и, по возможности, горизонтального монтажа тяги Панара.

Ваттная линия

Ватт-линия — это механизм, используемый для пересечения задней жесткой оси. Он назван в честь своего изобретателя Джеймса Ватта.

Верхние и нижние рычаги должны быть одинаковой длины, а осевой мост перемещается перпендикулярно дороге. При управлении жесткой осью центр шарнирного элемента направляющей устанавливается на мосту оси и соединяется рычагами с корпусом или рамой транспортного средства.

Это соединение обеспечивает жесткое поперечное направление оси, в то же время устраняя боковое перемещение, которое возникает в случае подвески при использовании тяги Панара.

Продольная направляющая оси

Линия Ватта и тяга Панара стабилизируют ось только в поперечном направлении, и для передачи продольных сил требуется дополнительное руководство. Для этого используются простые продольные рычаги. На практике чаще всего используются следующие решения:

• Пара продольных рычагов — простейший тип, по сути заменяющий направляющую с пластинчатыми губами.
• Четыре продольных рычага — в отличие от пары рычагов в этой конструкции параллельность оси сохраняется во время подвески. Однако недостатком является чуть больший вес и более сложная конструкция.
• Третий вариант — вести ось двумя продольными и двумя наклонными рычагами. В этом случае другая пара наклонных рычагов также позволяет поглощать поперечные силы, тем самым устраняя необходимость в дополнительном поперечном наведении через стержень Панара или прямую линию Ватта.

Жесткий мост с 1 поперечными и 4 продольными рычагами

• 4 продольных рычага направляют мост в продольном направлении.
• Поперечный рычаг (тяга Панара) стабилизирует ось в поперечном направлении.
• Система кинематически предназначена для использования шаровых шарниров и резиновых опор.
• Когда верхние рычаги размещаются за осью, рычаги подвергаются растягивающему напряжению во время торможения.

Жесткая ось De-Dion

Впервые эту ось использовал граф Де Дион в 1896 году, и с тех пор она нашла свое применение в качестве задней оси легковых и спортивных автомобилей.

Эта ось берет на себя некоторые свойства жесткой оси, в частности жесткость и надежное соединение осевых колес. Колеса соединены жестким мостом, который направляется прямой линией Ватта или стержнем Панара, который поглощает поперечные силы. Продольная направляющая оси фиксируется парой наклонных рычагов. В отличие от жесткой оси, трансмиссия устанавливается на кузов или раму транспортного средства, а крутящий момент передается на колеса с помощью валов отбора мощности переменной длины.

Благодаря такой конструкции значительно снижается неподрессоренная масса. С этим типом оси дисковые тормоза могут быть размещены непосредственно на трансмиссии, что дополнительно снижает вес неподрессоренных масс. В настоящее время этот вид лекарства больше не используется, возможность увидеть его, например, на Alfa Romeo 75.

• Уменьшает размер неподрессоренных масс ведущего жесткого моста.
• Коробка передач + дифференциал (тормоза) установлены на кузове.
• Лишь небольшое улучшение комфорта вождения по сравнению с жесткой осью.
• Решение дороже других методов.
• Поперечная и продольная стабилизация осуществляется с помощью ватт-поводка (тяга Панара), стабилизатора (поперечная стабилизация) и продольных рычагов (продольная стабилизация).
• Требуются валы отбора мощности с осевым смещением.

Независимая подвеска колес

• Повышенный комфорт и ходовые качества.
• Меньший вес неподрессоренных частей (трансмиссия и дифференциал не являются частью оси).
• Между отсеком для хранения двигателя или других конструктивных элементов автомобиля достаточно места.
• Как правило, более сложное строительство, более дорогое производство.
• Меньшая надежность и более быстрый износ.
• Не подходит для тяжелой местности.

Трапециевидная ось

Трапецеидальная ось образована верхним и нижним поперечными треугольными рычагами, которые образуют трапецию при проецировании в вертикальную плоскость. Рычаги крепятся либо к оси, либо к раме автомобиля, либо, в некоторых случаях, к трансмиссии.

Нижний рычаг обычно имеет более прочную конструкцию из-за передачи вертикальных и большей доли продольных / поперечных сил. Верхний рычаг также меньше по пространственным причинам, это касается передней оси и расположения трансмиссии.

Рычаги размещены в резиновых сайлентблоках, пружины обычно крепятся на нижнем рычаге. Во время подвески происходит изменение прогиба колес, схождения, а также колесной базы, что отрицательно сказывается на характеристиках движения автомобиля. Для устранения этого явления важна оптимальная конструкция дужек, а также корректировка геометрии. Таким образом, рычаги следует располагать как можно параллельно, чтобы точка опрокидывания колеса находилась на большем расстоянии от колеса.

Это решение снижает прогиб колес и их замену во время подвески. Однако недостатком является то, что центр наклона оси смещен к плоскости дороги, что отрицательно сказывается на положении оси наклона транспортного средства. На практике рычаги имеют разную длину, что меняет угол, который они образуют при пружинении колеса. Это также изменяет положение текущей точки наклона колеса и положение центра наклона оси.

Трапецеидальная ось правильной конструкции и геометрии обеспечивает очень хорошее ведение колес и, следовательно, очень хорошие ходовые качества автомобиля. Однако недостатком является относительно сложная конструкция и более высокая стоимость производства. По этой причине в настоящее время он обычно используется в более дорогих автомобилях (среднего и высшего класса или спортивных автомобилях).

Трапециевидный мост может использоваться как передний ведущий и ведущий мост или как задний ведущий и ведущий мост.

Коррекция Макферсона

Наиболее часто используемый тип оси с независимой подвеской — это MacPherson (чаще McPherson), названный в честь дизайнера Эрла Стила Макферсона.

Ось McPherson является производной от трапециевидной оси, в которой верхний рычаг заменен скользящей направляющей. Таким образом, верхняя часть намного компактнее, что означает больше места для системы привода или. объем багажника (задний мост). Нижний рычаг в основном имеет треугольную форму и, как и в случае трапециевидной оси, передает большую долю поперечных и продольных сил.

В случае задней оси иногда используется более простой поперечный рычаг, который передает только поперечные силы и дополняется продольным рычагом, соответственно. рычаг торсионного стабилизатора для передачи продольных сил. Вертикальные силы создаются демпфером, который, однако, также должен быть поперечной силой более прочной конструкции из-за нагрузки.

На переднем управляемом мосту верхний подшипник демпфера (шток поршня) должен допускать проворачивание. Чтобы предотвратить скручивание винтовой пружины во время вращения, верхний конец пружины установлен с возможностью вращения с помощью роликового подшипника. Пружина установлена ​​на корпусе демпфера, так что направляющая скольжения не нагружается вертикальными силами и не возникает чрезмерного трения в подшипнике при вертикальной нагрузке. Однако повышенное трение в подшипнике возникает из-за моментов поперечных и продольных сил во время ускорения, торможения или поворота. Это явление устраняется подходящим дизайнерским решением, например с помощью наклонной пружинной опоры, резиновой опоры верхней опоры, а также более прочной конструкции.

Нежелательным явлением также является тенденция к значительному изменению прогиба колес во время подвески, что приводит к ухудшению ходовых характеристик и комфорта вождения (колебания, передача вибраций на рулевое управление и т. Д.). По этой причине для устранения этого явления вносятся различные улучшения и модификации.

Преимущество оси McPherson — простая и недорогая конструкция с минимальным количеством деталей. Помимо небольших и дешевых автомобилей, различные модификации McPherson находят применение в автомобилях среднего класса, в основном за счет улучшения дизайна, но и повсеместного снижения производственных затрат.

Ось McPherson может использоваться как передний ведущий и ведущий мост или как задний ведущий и ведущий мост.

Коленчатый вал

• Кривошипная ось образована продольными рычагами с поперечной осью качания (перпендикулярной продольной плоскости автомобиля), которые установлены в резиновых опорах.
• Чтобы минимизировать силы, действующие на опору рычага (в частности, уменьшение вертикальной нагрузки на опору), передачу вибрации и шума на кузов, пружины размещаются как можно ближе к точке контакта шины с землей. .
• Во время подвески меняется только колесная база автомобиля, прогиб колес остается неизменным.
• Низкие производственные и эксплуатационные расходы.
• Он занимает мало места, а пол багажника можно расположить низко — подходит для универсалов и хэтчбеков.
• Он в основном используется для ведущих задних мостов и очень редко в качестве ведущего моста.
• Изменение прогиба создается только при наклоне корпуса.
• Торсионы (PSA) часто используются для подвески.
• Недостаток — значительный наклон кривых.

Кривошипная ось может использоваться как передняя ведомая ось или как задняя ведомая ось.

Коленчатый вал с соединенными рычагами (крутильно-гибкий коленчатый вал)

В этом типе оси каждое колесо подвешено на одном продольном рычаге. Продольные рычаги соединены U-образным профилем, который действует как поперечный стабилизатор и одновременно поглощает поперечные силы.

Кривошипная ось с соединенными рычагами является полужесткой осью с кинематической точки зрения, потому что если бы поперечину переместить к центральной оси колес (без продольных рычагов), то такая подвеска приобрела бы свойства жесткой ось.

Центр наклона оси такой же, как и для обычной оси кривошипа, но центр наклона оси находится над плоскостью дороги. Ось ведет себя иначе даже в случае подвески колес. При одинаковой подвеске обоих осевых колес изменяется только колесная база транспортного средства, но в случае противоположной подвески или подвески только одного осевого колеса прогиб колес также значительно изменяется.

Ось крепится к кузову с помощью металлорезиновых стяжек. Это соединение обеспечивает хорошую управляемость оси при правильной конструкции.

• Плечи коленчатого вала соединены жесткой на изгиб и мягкой на кручение штангой (в основном U-образной), которая служит стабилизатором.
• Это переход между жестким и продольным коленчатым валом.
• В случае встречной подвески отклонение изменяется.
• Низкие производственные и эксплуатационные расходы.
• Он занимает мало места, а пол багажника можно расположить низко — подходит для универсалов и хэтчбеков.
• Легкая сборка и разборка.
• Небольшой вес неподрессоренных частей.
• Достойные ходовые качества.
• По ходу подвески небольшие изменения сходимости и колеи.
• Самоуправляемая недостаточная поворачиваемость.
• Не позволяет поворачивать колеса — использовать только как задний ведущий мост.
• Склонность к избыточной поворачиваемости из-за боковых сил.
• Высокая сдвигающая нагрузка на сварные швы, соединяющие рычаги и торсион в противоположной пружине, что ограничивает максимальную осевую нагрузку.
• Меньшая устойчивость на неровных поверхностях, особенно в быстрых поворотах.

Кривошипная ось с соединенными рычагами может использоваться как задний ведомый мост.

Маятниковая (угловая) ось

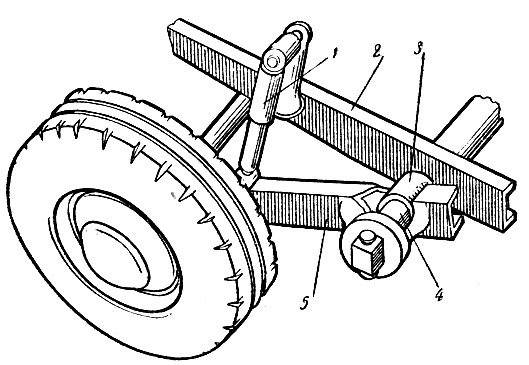

Также называется наклонной осью соответственно. косая штора. Ось конструктивно похожа на ось кривошипа, но в отличие от нее имеет наклонную ось колебаний, что приводит к самоуправлению оси во время подвески и влиянию недостаточной поворачиваемости на транспортное средство.

Колеса крепятся к оси с помощью вилочных рычагов и металлорезиновых опор. Во время подвески колея и прогиб колес меняются минимально. Поскольку ось не позволяет колесам вращаться, она используется только как задняя (в основном ведущая) ось. Сегодня он больше не используется, раньше мы встречали его в автомобилях BMW или Opel.

Многорычажная ось

Этот тип оси использовался на первом бывшем флагмане Nissan, Maxima QX. Позже меньшие по размеру Primera и Almera получили такой же задний мост.

Многорычажная подвеска значительно улучшила свойства поперечно установленной крутильно-гибкой балки, на которой основана конструкция. Таким образом, Multilink использует стальную балку с перевернутым U-образным поперечным сечением для соединения задних колес, которая очень жесткая при изгибе и, с другой стороны, относительно гибкая при повороте. Балка в продольном направлении удерживается парой относительно легких направляющих рычагов, а на своих внешних концах она удерживается вертикально винтовыми пружинами с амортизаторами, соответственно. также с вертикальным рычагом особой формы спереди.

Однако вместо гибкой балки Панара, обычно прикрепляемой одним концом к каркасу кузова, а другим к мосту оси, в оси используется многорычажный композитный элемент типа Скотта-Рассела, который обеспечивает лучшую поперечную устойчивость и управляемость колеса. в дороге.

Механизм Скотта-Рассела включает поперечный рычаг и тягу управления. Как и дуга Панара, он также соединяет поперечный рычаг и гибкую на кручение балку с корпусом корпуса. Он имеет поперечное крепление, что позволяет сделать продольные рычаги максимально тонкими.

В отличие от балки Панара, поперечный рычаг транспортного средства не вращается в фиксированной точке на крутильно-гибкой балке. Он крепится с помощью специального футляра, жесткого по вертикали, но гибкого сбоку. Более короткая тяга управления соединяет поперечный рычаг (примерно посередине его длины) и торсионную балку внутри внешнего корпуса. Когда ось торсионной балки поднимается и опускается относительно корпуса, механизм работает как стержень Панара.

Однако, поскольку поперечный рычаг на конце торсионной балки может перемещаться в сторону относительно балки, он предотвращает перемещение всей оси вбок и в то же время имеет подъем, как простой стержень Панара.

Задние колеса движутся только вертикально по отношению к корпусу, без разницы между поворотом вправо или влево. Это соединение также позволяет очень мало перемещаться между центром вращения и центром тяжести, когда ось поднимается или опускается. Даже с более длинным ходом подвески, разработанной для некоторых моделей для повышения комфорта. Это гарантирует, что колесо будет поддерживаться даже при значительной подвеске или более резкое прохождение поворота почти перпендикулярно дороге, что означает сохранение максимального контакта шины с дорогой.

Ось Multilink может использоваться как передний привод, а также как ведущий мост или задний ведущий мост.

Многорычажная ось — многорычажная подвеска

• Он оптимально устанавливает требуемые кинематические свойства колеса.
• Более точное ведение колес с минимальным изменением геометрии колес.
• Комфортность вождения и гашение вибраций.
• Низкое трение подшипников в демпфирующем узле.
• Изменение конструкции одной руки без необходимости изменения другой руки.
• Малый вес и компактность — застроенное пространство.
• Имеет меньшие габариты и вес подвески.
• Более высокие производственные затраты.
• Меньший срок службы (особенно резиновые подшипники — сайлентблоки наиболее нагруженных рычагов)

Многоэлементная ось основана на трапециевидной оси, но более требовательна к конструкции и состоит из нескольких частей. Состоит из простых продольных или треугольных дужек. Они размещаются либо поперечно, либо продольно, в некоторых случаях также наклонно (в горизонтальной и вертикальной плоскостях).

Сложная конструкция — независимость рычагов позволяет очень хорошо разделить продольные, поперечные и вертикальные силы, действующие на колесо. Каждый рычаг установлен для передачи только осевых сил. Продольные силы от дороги воспринимаются ведущим и ведущим рычагами. Поперечные силы воспринимаются поперечными плечами разной длины.

Точная настройка жесткости в поперечном, продольном и вертикальном направлениях также положительно сказывается на ходовых качествах и комфорте вождения. Подвеска и часто амортизатор обычно крепятся на опорной, чаще поперечной, рычаге. Таким образом, эта рука подвергается большему напряжению по сравнению с другими, что означает более прочную конструкцию или. другой материал (например, сталь по сравнению с алюминиевым сплавом).

Для увеличения жесткости многоэлементной подвески применяется так называемый подрамник — ось. Ось крепится к кузову с помощью металлорезиновых втулок — сайлентблоков. В зависимости от нагрузки того или иного колеса (маневр уклонения, прохождение поворотов) угол схождения колес меняется незначительно.

Амортизаторы лишь минимально нагружены боковым напряжением (и, следовательно, повышенным трением), поэтому они могут быть значительно меньше и установлены непосредственно в винтовых пружинах соосно — к центру. Подвеска не зависает в критических ситуациях, что положительно сказывается на комфорте езды.

Из-за более высоких производственных затрат многоэлементный мост в основном используется в автомобилях среднего и высшего класса, соответственно. спортсмены.

По словам производителей автомобилей, конструкция самой многорычажной оси сильно различается. В целом эту подвеску можно разделить на более простые (3-рычажные) и более сложные (5-и и более рычагов) крепления.

• В случае трехрычажной установки возможно продольное и вертикальное смещение колеса, в том числе вращение вокруг вертикальной оси, так называемое 3 степени свободы — использование с передним рулевым управлением и задней осью.
• При четырехрычажном креплении допускается вертикальное смещение колеса, в том числе вращение вокруг вертикальной оси, так называемое 2 степени свободы — использование с передним рулевым управлением и задней осью.
• В случае пятирычажной установки допускается только вертикальное перемещение колеса, так называемое 1 степень свободы — лучшее ведение колеса, используйте только на задней оси.

Грузовые оси: разновидности и условия эксплуатации

Главная страница — Новости — Статьи — Грузовые оси: разновидности и условия эксплуатации

Любое транспортное средство во время движения оказывает нагрузку на дорожное покрытие. Государство устанавливает лимиты давления, поскольку избыток веса может привести к повреждениям дороги. Одно из главных технических параметров, которое определяет давление на дорогу – осевая нагрузка полуприцепа. Нормы перегрузки зависят от колесных креплений, поэтому чем их больше, тем выше тоннаж.

Что такое грузовая ось

Важной деталью грузоподъемного транспортного средства является ось. Она есть в каждом полуприцепе и прицепе. Главное предназначение – комплектование и сборка движущих приводных элементов. Визуально – это стандартная металлическая труба, которая гарантирует безопасность и надежность за счет сплавов повышенной прочности.

Производители выпускают разнообразные оси с сечением: в форме прямоугольника или круга.

Средняя скорость движения и повышающаяся мощность напрямую влияет на работу подвески. Ось – один из главных узлов грузового автомобиля, которому приходится выдерживать большие нагрузки.

Основные разновидности

Различают несколько видов осей для автофургонов, которые имеют различные технические особенности и строения:

1. Стационарные. Выглядят в виде стальной трубы с круглым или прямоугольным сечением. Характеризуются отменными техническими особенностями: стойкость при езде, грузоподъемность. Стоят дешево за счет простой конструкции.

2. Поворотные. Дополняются гидроприводом, который во время движения приводит колеса в движение из-за чего повышается маневренность авто в целом. Стоят дороже стационарных моделей. Колеса устанавливаются на поворотные кулаки, из-за чего появляются дополнительные расходы на монтаж оборудования.

3. Подъемные. Оснащаются специальным приводом, который обеспечивает движение оси в вертикальном направлении. Колеса в таком случае могут подниматься над уровнем дорожного покрытия. Благодаря подъемной оси (ее еще называют ленивцем) снижается давление на дорогу, замедляется процесс стирания шин и увеличивается тоннаж. При подъеме колес-ленивцев нужно помнить о соблюдении норм осевой нагрузки.

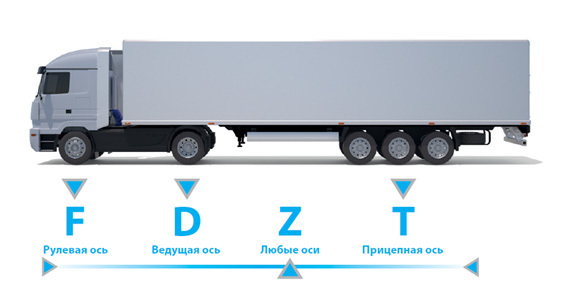

Количество осей на полуприцепах

Производители прицепной техники предлагают различные варианты прицепов с разным количеством осей. На цифру влияет:

• Назначение автопоезда.
• Длина полуприцепа.
• Допустимая нагрузка платформы.

Чаще всего встречаются трехосные полуприцепы, которые гарантируют более эффективное распределение массы и защиту дорожного покрытия от повреждений. Кроме того, ходовая часть в таком случае изнашивается равномерно, в целом улучшается тормозная функция.

Дополнительная ось дает возможность:

• Увеличить грузоподъемность транспортного средства.
• Увеличить период эксплуатации колес.
• Уменьшить расход топлива.

Особенности осевой нагрузки

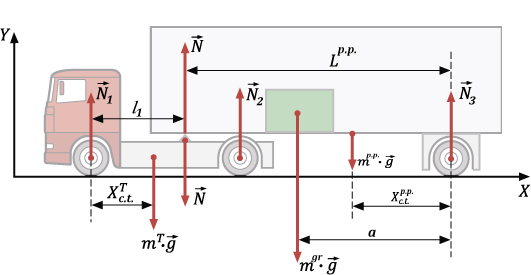

Нагрузка на ось – это давление от транспортного средства, которое передается на дорогу. Мы уже упоминали об этом в начале статьи. Осевая нагрузка – один из главных весовых параметров авто, который учитывается при проектировании грузовых автомобилей и эксплуатации.

Статическое взвешивание

Максимальный уровень нагрузки на данный узел авто прописывается на дорожных указателях. Они установлены перед специальными весами возле мостов или иных сооружений. Весы определяют нагрузку на отдельные трубы грузового транспорта.

Статическое взвешивание подразумевает определение массы авто с багажом в момент, когда ТС останавливается на весовой платформе – специальном грузоподъемном устройстве с тензодатчиками.

Работа весов основывается на превращении силы тяжести тягача в электрический сигнал. Он обрабатывается в весовом индикаторе, который отображает массу груза.

Динамическое взвешивание

Существует также тип определения нагрузки, когда массу авто с грузом получают без остановки. Важно условие – максимальная скорость движения должна быть не больше пяти км/час. Такие весы подходят для предприятий, в которых имеется высокий грузооборот.

При динамическом взвешивании увеличивается погрешность, составляя минимум 0,5% и максимум 3%.

Недостаток также в том, что такие весы нуждаются в громоздком фундаменте и дренажных устройствах для отвода воды. Есть вариант бесфундаментного исполнения. Например, только в местах проведения сезонных работ.

Условия эксплуатации

Каждая ось тягача подвергается колоссальной нагрузке, потому что передняя подвеска страдает от «переутомления» из-за движущихся компонентов рулевого механизма. Передняя испытывает большую постоянную нагрузку – не больше 8 тонн. Нагрузка на ведущую трубу зависит от веса груза. Именно она страдает от перевеса, соответственно нужно учитывать этот факт при нагрузке транспортного средства, чтобы избежать непредвиденных поломок.

Также данных узел может подвергаться другим испытаниям. Например, грубые манипуляции мощностью мотора приводят к поломке редуктора, блокировке дифференциала.

Интенсивная эксплуатация грузового транспорта влияет на рабочие функции других систем. Подвески и оси, в частности, ломаются из-за грубых действий водителей.

Неизменное правило эксплуатации – поддержка технического состояния, своевременное прохождение техобслуживания. Водители должны внимательно относиться к такому важному механизму и в целом ТС, чтобы избегать ДТП и сохранять целостность полуприцепа.

Продольная ось — автомобиль — Большая Энциклопедия Нефти и Газа, статья, страница 3

Cтраница 3

Для создания наименьшего сопротивления движению, замедления изнашивания шин и снижения расхода топлива управляемые колеса должны катиться в вертикальных плоскостях, параллельных продольной оси автомобиля. С этой целью управляемые колеса устанавливают на автомобиле с развалом в вертикальной плоскости и со схождением в горизонтальной плоскости.
 [31]

Углы установки управляемых колес. а — развал. б — схождение.  [32]

Для создания наименьшего сопротивления движению, уменьшения износа шин и снижения расхода топлива управляемые колеса должны катиться в вертикальных плоскостях, параллельных продольной оси автомобиля. С этой целью управляемые колеса устанавливают на автомобиле с развалом в вертикальной плоскости и со схождением в горизонтальной плоскости.
 [33]

Угол развала управляемых колес — угол а ( рис. 144, а), заключенный между плоскостью колеса и вертикальной плоскостью, параллельной продольной оси автомобиля.
 [34]

Угол развала колес а ( рис. 71, а) определяет величину отклонения плоскости колеса от вертикали, при котором верхняя часть колес находится дальше от продольной оси автомобиля, чем нижняя. Благодаря развалу колес уменьшаются нагрузки на внешние подшипники колес и облегчается управление колесами. Требуемый угол развала колес получают соответствующей установкой цапф.
 [35]

Условия симметричного распределения усилий на рулевом колесе нарушаются вследствие того, что у большинства рулевых управлений, у которых рычаг рулевой трапеции поворачивается в плоскости, параллельной продольной оси автомобиля, угол, образованный рычагом рулевой трапеции и продольной рулевой тягой, непрерывно меняется в процессе поворота. Это изменение угла почти полностью устраняется при применении поперечного расположения сошки; в этом случае сошка поворачивается в плоскости, наклоненной к направлению движения.
 [36]

Нагруженный автомобиль с нормальным давлением воздуха в шинах устанавливают горизонтально на ровной площадке на определенном расстоянии / от центров рассеивателей фар до их проекций на экране так, чтобы продольная ось автомобиля совпадала со средней вертикалью экрана.
 [37]

В целях экономии площади расстановку автомобилей в помещении, имеющем мелкоразмерную сетку колонн, желательно принимать такую, при которой меньший размер сечения колонн будет в направлении, перпендикулярном продольным осям устанавливаемых автомобилей.
 [39]

Регулировка направления световых лучей фар производится установкой негруженого автомобиля с нормальным давлением воздуха в шинах на площадку перед экраном на определенном расстоянии от стекол фар до экрана; при этом продольная ось автомобиля должна совпадать с центральной линией экрана и линией или планкой на полу помещения.
 [40]

Регулировка направления световых лучей фар производится установкой нагруженного автомобиля с нормальным давлением воздуха в шинах на площадке перед экраном на определенном расстоянии от стекол фар до экрана; при этом продольная ось автомобиля должна совпадать с центральной линией экрана и линией или планкой на полу помещения. Высота А ( рис 130) от пола до горизонтальной линии на экране для автомобилей ГАЗ-66 должна быть 1000 мм, КрАЗ — 257 — 1200 мм и ЗИЛ-131 — ЮЗОлш, Расстояние Б от осевой линии О экрана до боковых вертикальных линий / и 2 на экране должно быть для автомобилей ГАЗ-66 — 775 мм, КрАЗ — 257 — 690 мм и для ЗИЛ-131 — 800 мм. Затем включают дальний свет и закрывают одну из фар светонепроницаемым чехлом.
 [41]

При исследовании плавности хода автомобиля и расчете подвески необходимо знать момент инерции / к подрессоренных масс ( кузова) относительно поперечной оси, проходящей через центр тяжести и перпендикулярной к продольной оси автомобиля. Наиболее простой способ определения величины / к состоит в том, что автомобиль раскачивают вокруг одной из его осей. Другую ось вместе с подвеской удаляют и заменяют пружинами.
 [43]

Для регулировки направления световых лучей фар следует ненагруженный автомобиль с нормальным давлением воздуха в шинах установить на площадку перед экраном на определенном расстоянии от стекол фар до экрана; при этом продольная ось автомобиля должна совпадать с центральной линией экрана и линией или планкой на полу помещения.
 [44]

Фары ближнего света предназначены для освещения дороги впереди автомобиля с минимально возможным ослеплением водителей других транспортных средств при встречном разъезде; они должны быть расположены спереди на равном расстоянии от плоскости симметрии, на одинаковой высоте и в одной плоскости, перпендикулярной продольной оси автомобиля, на расстоянии не выше 1200 мм ( верхний край) и не ниже 500 мм ( нижний край) от поверхности дороги, а также не далее 400 мм ( наружный край) от максимального по ширине габарита автомобиля. Цвет фар должен быть белым или желтым, но обязательно одинаковым, их суммарная максимальная сила света не должна превышать 12 300 св.
 [45]

Страницы:  

   1

   2

   3

   4

   5

Таблица перегруза грузового автомобиля по осям

Перегруз грузового автомобиля — это превышение допустимой величины:

• общей массы грузового автомобиля и (или)
• нагрузки на ось (группу осей) грузового автомобиля

Таблицу расчета штрафов за перегруз можно увидеть в этой статье

Перегруз по общей массе

Общая масса транспортного средства — это масса автомобиля вместе с массой груза.
Допустимая масса транспортного средства — это максимально допустимая по законодательству величина общей массы автомобиля.

Общая масса чаще всего используется при перевозке тяжеловесных грузов и дает первоначальную оценку риска перегруза автомобиля.

Допустимая масса зависит как от вида грузового автомобиля, так и от количества уставленных на нем осей.

По своему составу грузовые автомобили подразделяются на 2 вида:

1. одиночные автомобили;
2. автопоезда (седельные и прицепные).

Одиночный грузовой автомобиль — это единое (неделимое) транспортное средство. Иными словами, это автомобиль без прицепа или полуприцепа.
Автопоезд — это два и более соединенных (сочлененных) для перевозки грузов транспортных средства.
Автопоезд седельный — в состав автопоезда входит седельный тягач и полуприцеп.
Автопоезд прицепной — в состав автопоезда входит грузовой автомобиль и прицеп(ы).

Значения допустимой массы транспортного средства установлены Постановлением Правительства РФ от 15.04.2011 г. №272 «Об утверждении правил перевозок грузов автомобильным транспортом» и представлены в таблице ниже: Название категории

грузового автомобиля*

(*) Согласно Приказа Министерства транспорта РФ от 29. 03.2018 г. №119 «Об утверждении Порядка осуществления весового и габаритного контроля транспортных средств, в том числе порядка организации пунктов весового и габаритного контроля транспортных средств».

Если общая масса транспортного средства превышает допустимую массу более чем на 2%, по законодательству РФ возникает перегруз.

Перегруз по осям

Другой не менее важный контрольный показатель — это нагрузка на ось автомобиля.

Нагрузка на ось (осевая нагрузка) — это нагрузка, передаваемая на опорную (дорожную) поверхность колесами одной оси автомобиля.

Грузовые автомобили (как одиночные, так и автопоезда) могут иметь одиночные оси и сближенные оси (сдвоенные, строенные и др.).
Одиночные оси автомобиля расположены друг от друга на расстоянии не менее 2,5 м.
Сближенные оси находятся на более близком расстоянии и могут объединяться по 2, 3, 4 или даже более осей, образуя так называемую «тележку».

При определении нормативного значения нагрузки на ось необходимо также учитывать вид автомобильных колес.

Односкатные колеса — колеса, у которых на один диск устанавливается только одна шина.

Двускатные колеса — колеса, у которых на один диск одновременно устанавливается 2 шины. Диск, соответственно, имеет другие размеры по сравнению с диском для односкатных колес. Двускатные колеса устанавливаются, как правило, на задние оси грузовых автомобилей и седельный тягачей, а также на полуприцепы.

Таблица значений допустимой нагрузки на ось для грузовых автомобилей

(*) Группы сближенных осей, имеющие в своем составе оси с односкатными и двускатными колесами, рассматриваются как группы сближенных осей с односкатными колесами.

(**) В том числе для транспортных средств, имеющих оси и группы сближенных осей с односкатными колесами, оборудованных пневматической или эквивалентной ей подвеской.

Если фактическая нагрузка на ось (тележку) превышает допустимую нагрузку более чем на 2%, по законодательству РФ возникает перегруз.

Как распределяется крутящий момент — журнал За рулем

Может ли крутиться колесо, если крутящий момент на нем равен нулю? И куда вообще девается этот момент по дороге от маховика двигателя к колесам?

PRIVOD

Мы перестали спорить в курилках на технические темы. А жаль. Какой нормальный мужик откажется побазарить о том, как распределяется по колесам крутящий момент мотора? Или хотя бы постоять рядом, храня молчанье в важном споре. Не сериалы же нам обсуждать!

Про мощности и скорости спорить неинтересно, а вот момент — дело другое! Разброд мнений здесь гарантирован. По секрету скажем, что даже «доценты с кандидатами» сгоряча давали противоположные ответы на простые, казалось бы, вопросы. В итоге истину удалось постичь только после длительной дискуссии с представителями заводов ГАЗ и УАЗ и нескольких профильных вузов, а также в результате консультаций с зарубежными коллегами.

Предлагаем всем желающим попытаться найти правильные ответы в предложенных нами ситуациях. А предварительно перечислим условия, которые следует учитывать при выборе правильного варианта.

Во всех ситуациях условно считаем, что трение и прочие потери отсутствуют как класс. Нагрузки на колеса — одинаковые. Продольная и поперечная развесовки — равномерные. Условия сцепления шин с покрытием — одинаковые, если иное не оговорено. Все дифференциалы — симметричного типа. Момент, передаваемый двигателем на конкретный дифференциал, условно принимаем за 100%.

* Для разминки — первый вопрос. В нем скрыта маленькая «нехорошесть»: если ответ на него останется непонятен, то ко второму вопросу переходить бессмысленно.

2-uslovn-Zalacha-diff-CP-222

Условные обозначения.

ВОПРОС № 1

2-1-Zalacha-diff-CP

Автомобиль сел на брюхо и беспомощно крутит ведущими колесами в воздухе. Чему при этом приблизительно равен момент на маховике двигателя?

А — нулю

Б — зависит от оборотов

В — заявленной паспортной величине

Г — зависит от включенной передачи

Правильный ответ: А

Тем, кому непонятен ответ, поясняем: момента без сопротивления не бывает! Представьте себе электрическую розетку, рядом с которой стоит неподключенный утюг. Напряжение в розетке есть, но отдаваемый ток — нулевой. Так и здесь: двигатель не совершает никакой полезной работы, колеса не встречают сопротивления, а потому и момент отсутствует.

* Если это понятно, то даем задание более сложное — уже с участием дифференциала. Тем, кто подзабыл, что это такое, рекомендуем заглянуть в подсказку ниже.

C чем его едят

1-2-Zalacha-diff-CP

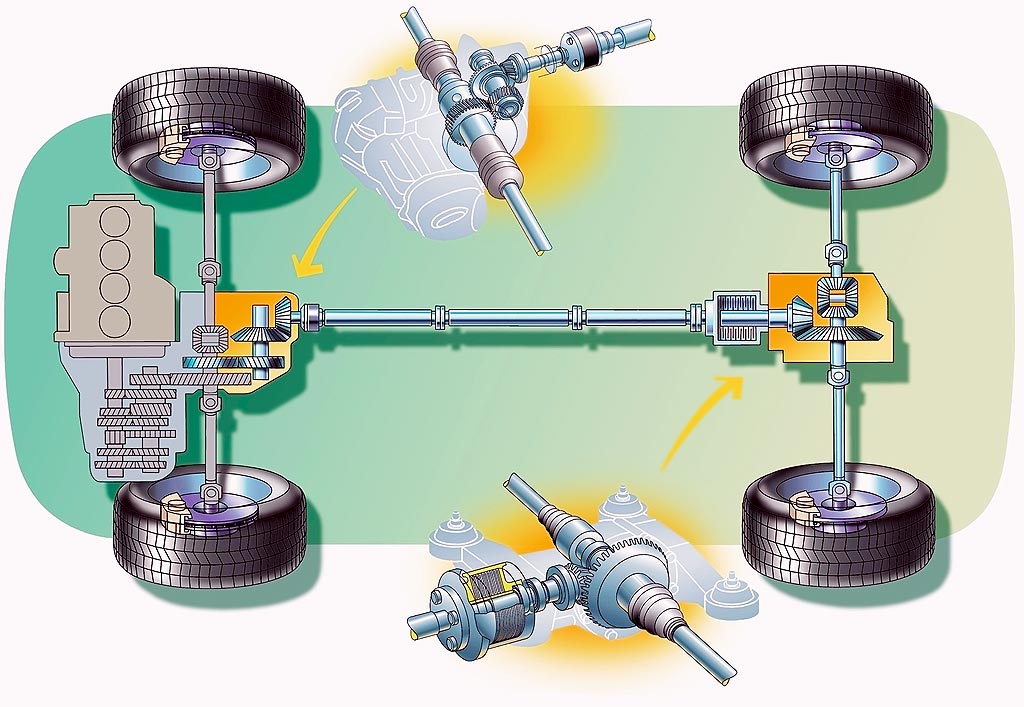

Дифференциал (от лат. differentia — разность, различие) — механизм, обеспечивающий вращение ведущих колес с разными скоростями (например, в повороте). Реальные условия движения автомобиля обусловливают разницу в угловых скоростях его колес. Почему? Потому, что они проходят пути разной длины (в повороте или по неровностям) и радиусы качения также различны. Поэтому ведущие колеса работают с участием межколесных и межосевых дифференциалов — чтобы не возникал так называемый паразитный (тормозящий) крутящий момент на одном из колес, как это бывает на поворотной оси телеги с цельной осью. Дифференциал, распределяющий крутящий момент между выходными валами поровну, называют симметричным.

ВОПРОС № 2

Автомобиль ВАЗ‑2107 едет по кругу на четвертой передаче. Как приблизительно распределены моменты на его задних колесах?

2-2-Zalacha-diff-CP

А — поровну

Б — обратно пропорционально частоте вращения каждого из колес

В — в зависимости от силы сцепления с дорогой и от нагрузок

Г — прямо пропорционально частоте вращения каждого из колес

Правильный ответ: А

Моменты распределены поровну: по-другому симметричный дифференциал просто не умеет себя вести. Напоминаем, что трение и прочие потери мы условились не учитывать

*Если и это понятно, то усложняем вопросы.

ВОПРОС № 3

У ВАЗ‑2107 при включенной передаче одно ведущее колесо вывешено в воздухе. Как приблизительно распределены моменты на задних колесах, если принять момент, поступающий от двигателя, за 100%?

2-3-Zalacha-diff-CP

А — 100% на вращающемся колесе и 0% на неподвижном

Б — на обоих колесах момент равен нулю

В — в зависимости от сцепления неподвижного колеса с дорогой

Г — пропорционально оборотам двигателя

Правильный ответ: Б

Почему нулю, если колесо крутится? Дело в том, что полезной работы двигатель не совершает. Висящее колесо не испытывает сопротивления, а потому и момент на нем нулевой. На неподвижном колесе, само собой, момент также равен нулю.

*Теперь переходим к полноприводным автомобилям: здесь к межколесным дифференциалам добавлен межосевой.

ВОПРОС № 4

Chevrolet Niva едет по кругу на четвертой передаче. Включена блокировка межосевого дифференциала. Каково приблизительное соотношение моментов на всех колесах, если принять момент, поступающий от двигателя, за 100%?

2-4-Zalacha-diff-CP

А — по 25% на каждом

Б — по 50% на каждом

В — пропорционально оборотам двигателя

Г — на колесах каждой оси моменты делятся поровну, а распределение по осям — в зависимости от нагрузок и сил сцепления

Правильный ответ: Г

Межколесные дифференциалы на каждой из осей делят моменты поровну, как и в предыдущих примерах. Если бы межосевой дифференциал оставался свободным, каждому колесу досталось бы по 25% крутящего момента. Но водитель его заблокировал, а потому распределение между осями стало зависеть от конкретной дорожной ситуации. В пределе (колеса одной из осей стоят на сухом асфальте, а колеса другой — на гладком льду) практически весь момент реализуется на асфальте.

*А теперь предположим, что мы немножко застряли.

ВОПРОС № 5

У вседорожника Chevrolet Niva при включенной передаче одно ведущее колесо вывешено в воздухе. Водитель заблокировал межосевой дифференциал. Как приблизительно распределены моменты на всех четырех колесах?

2-5-Zalacha-diff-CP

А — на вывешенном колесе 0%, на втором колесе той же оси 0%; на другой оси моменты на каждом из колес равны половине момента, поступающего на ее дифференциал от двигателя

Б — на вывешенном колесе 0%, на остальных — по 33,3% момента, поступающего от двигателя

В — на всех колесах по 25% момента, поступающего от двигателя

Г — в зависимости от нагрузок и сил сцепления

Правильный ответ: А

Висящее в воздухе колесо не работает — следовательно, момент на нем нулевой. То же относится к другому колесу на этой оси: незаблокированный межколесный дифференциал обеспечил равенство. А вот другая ось работает в штатном режиме. И ненулевые моменты на ее колесах при свободном межколесном дифференциале равны между собой.

*Теперь попробуем заблокировать межколесный дифференциал!

ВОПРОС № 6

Полноприводный вседорожник едет по кругу на четвертой передаче. Включена блокировка заднего дифференциала. Межосевой дифференциал не заблокирован. Каково приблизительное соотношение моментов на колесах?

2-6-Zalacha-diff-CP

А — на каждом по 25% момента, поступающего к межосевому дифференциалу от двигателя

Б — на каждом по 50% момента, поступающего от двигателя

В — зависит от оборотов мотора

Г — на передних колесах по 25%. Остальные 50% распределяются между задними колесами пропорционально нагрузке на них и силам сцепления.

Правильный ответ: Г

Благодаря работающему межосевому дифференциалу задний мост получает столько же ньютон-метров, сколько и передний. Но реальное соотношение моментов на его колесах уже зависит от конкретной дорожной ситуации, поскольку блокированный межколесный дифференциал ничего не выравнивает. Если одно из колес зависнет в воздухе, то всё достанется второму колесу, а если сцепление одинаковое, то и дележ будет равным. Поэтому соотношение моментов определяется нагрузками и силами сцепления. ;

*Попытаемся застрять еще раз.

ВОПРОС № 7

У полноприводного вседорожника при включенной передаче одно заднее колесо вывешено в воздухе. Включена блокировка заднего дифференциала. Межосевой дифференциал не заблокирован. Каково примерное соотношение моментов на колесах, если условно принять момент, поступающий от двигателя, за 100%?

2-7-Zalacha-diff-CP

А — 100% на колесе, касающемся земли, 0% на вывешенном и по 25% на передних колесах

Б — 50% и 50%

В — 25% и 25%

Г — 50% на колесе, касающемся земли, 0% на вывешенном и по 25% на передних колесах

Правильный ответ: Г

Межосевой дифференциал поделил моменты между осями поровну. Висящее колесо не испытывает сопротивления, а потому его момент равен нулю. За него отдувается другое колесо на этой оси, толкающее машину, — и весь передающийся назад крутящий момент (50% общего) достается именно второму колесу.

*Напоследок напомним основные принципы, которые помогут разобраться в моментах, осях и дифференциалах.

• Там, где нет сопротивления, момент всегда равен нулю.
• Заблокированный межколесный дифференциал фактически превращает ось автомобиля в аналог колесной пары железнодорожного вагона. Но даже при этом момент на вывешенном колесе равен нулю.
• На вывешенном колесе момент равен нулю независимо от того, блокирован дифференциал или нет.
• Симметричный дифференциал всегда выравнивает моменты: межосевой — на осях, межколесный — на колесах.

Всем удачи на дорогах — без зависших колес и нулевых моментов!

Как работает дифференциал

10

Дифференциал состоит из корпуса (1), шестерен-сателлитов (2) и полуосевых шестерен (3). Корпус обычно совмещен с ведомой шестерней главной передачи (4). Шестерни-сателлиты играют роль планетарного механизма и соединяют полуосевые шестерни с корпусом дифференциала. Полуосевые (солнечные) шестерни соединены с ведущими колесами через полуоси.

Ведомая шестерня главной передачи вращает корпус с сателлитами, который в свою очередь вращает шестерни полуосей. Когда автомобиль движется идеально прямо, сателлиты неподвижны относительно своих осей. Но как только движение становится неравномерным (например, при повороте), сателлиты начинают собственные фуэте, ускоряя одну полуось и замедляя другую.

Если сцепление колес с покрытием разное, то крутящий момент, реализуемый на скользком покрытии, ограничен коэффициентом сцепления шины с дорогой. Чем меньше сопротивление, тем ниже момент на этом колесе. Но таким же становится момент и на другом колесе той же оси. А вот если заблокировать дифференциал, то дележка моментов между колесами происходит в соответствии с силами их сопротивлений (или сцеплений) с дорогой.

В так называемых дифференциалах повышенного трения сателлиты изначально лишены возможности вращаться свободно. Это сделано как раз для того, чтобы при вывешивании или проскальзывании одного колеса машина беспомощно не застревала. Если с обычным дифференциалом в таких случаях моменты на колесах падают до нуля, то его «коллега» с повышенным трением оставляет им запас, равный заложенному в него моменту трения! Получается эдакий облегченный вариант полной блокировки, помогающий выбраться из неприятных ситуаций, если это позволяет сила трения на колесе с лучшим сцеплением.

Все о дифференциалах: крутящий момент истины

Может ли крутиться колесо, если крутящий момент на нем равен нулю? И куда вообще девается этот момент по дороге от маховика двигателя к колесам?

Все о дифференциалах: крутящий момент истины

Что такое автомобильная ось?

Ваш автомобиль состоит из множества движущихся частей, которые идеально взаимодействуют друг с другом. Подобно оркестру, эти части собираются вместе в нужное время, чтобы все заработало. В результате вы едете, не задумываясь о механике своего автомобиля и о том, как он работает. Но есть одна часть, которая буквально заставляет вашу машину двигаться, и это ось автомобиля. Читайте дальше, чтобы узнать, что такое ось, сколько осей у автомобиля и все, что вам нужно знать.

Источник: Caranddriver.com

Что такое автомобильная ось?

Если вам интересно, что такое ось, то это стальной стержень, который соединяется с парой колес и использует крутящий момент от трансмиссии для приведения колес в движение. Крутящий момент — это модное слово для вращательной силы. Ось автомобиля действует как мост между шинами и получает мощность от трансмиссии, чтобы двигать колеса вперед, чтобы автомобиль мог двигаться. Поскольку автомобили предназначены для движения, оси — это секретный супергерой, который поддерживает движение вашего автомобиля.

Сколько осей у автомобиля?

Если вам интересно, сколько осей у автомобиля, это может зависеть от типа вашего автомобиля. Как минимум, автомобили обычно имеют две оси, которые работают с передней парой колес и задней парой колес. Если транспортное средство больше легкового автомобиля, осей может быть больше.

Есть простой способ определить, сколько осей у автомобиля. Согласно VehicleAnswers.com: «Как правило, легковые и грузовые автомобили имеют по 1 оси на каждую пару колес. Они называются «двухосными» транспортными средствами, что включает в себя большинство транспортных средств, которые вы увидите на дороге».

Различные типы автомобильных осей

Существуют различные типы автомобильных осей, которые служат разным целям. Согласно VehicleFreak.com, «автомобильные оси можно разделить на передние и задние оси по их положению, а также по их функциям. Основная задача оси — выдерживать вес автомобиля и передавать его на колеса. Гужевой или современный прицеп может иметь одну или несколько мертвых осей, которые не вращаются вместе с колесами. Ведущие оси вращаются для передачи мощности на колеса».

Итак, в основном, есть:

• Ведущие мосты , которые помогают поддерживать движение колес
• Неподвижные мосты , которые поддерживают общий вес автомобиля, но не двигают колеса

Живые и мертвые оси основаны на функции. Оси в зависимости от положения:

• Передняя ось , расположенная спереди, может быть активной или неподвижной. Живая передняя ось может помочь двигать колеса и поддерживать рулевое управление, справляясь с ударами на любой пересеченной местности.
• Задняя ось расположена в задней части автомобиля, как следует из названия, и обычно находится под напряжением, помогая колесам двигаться вперед. Также существует три различных типа задних мостов, в том числе полуплавающий мост, полностью плавающий мост, а также плавающий мост на три четверти. Эти задние мосты служат для разных целей и обычно являются частью или более крупными автомобилями.
• Поворотный кулак обычно используется в автомобилях с задним приводом и соединяется с передней осью шкворнями. Шкворни соединяют как вспомогательную ось, так и переднюю ось.

Согласно данным производителя автомобилей Kia, поворотная цапфа бывает различных типов, включая:

· Эллиот: этот тип крепится к передней оси с помощью вилки, шкворня и шплинта.

· Обратный Эллиот: Этот поворотный кулак имеет перевернутое расположение поворотного кулака Эллиота.

· Lamoine: В поворотной цапфе Lamoine вместо вилки используется L-образный шпиндель и шкворень.

· Lamoine Reverse: имеет перевернутое расположение поворотной цапфы Lamoine.

Как видите, ответ на вопрос «Сколько осей у автомобиля?» не так просто и может варьироваться в зависимости от автомобиля.

Как узнать, что у вас неисправна ось?

Ось автомобиля — это неотъемлемая часть автомобиля, обеспечивающая его движение. Если ось вашего автомобиля неисправна, это может привести к проблемам в будущем. Но как узнать, что у вас плохая ось?

По данным Sun Devil Auto, некоторые явные признаки того, что у вас неисправна ось, включают:

• Вы испытываете вибрацию автомобиля
• Вы слышите лязг или щелчки
• Из вашего автомобиля вытекает смазка
• Ваш автомобиль не движется

Если вы сталкиваетесь с любой из этих ситуаций, возможно, у вас неисправна ось и вы хотите ее проверить у профессионала.

Покрывает ли автомобильная страховка поврежденные оси?

Если вы имеете дело с поврежденной или неисправной осью автомобиля, вам может быть интересно, поможет ли страхование автомобиля покрыть стоимость ремонта. Как правило, ремонт и техническое обслуживание автомобиля являются вашей обязанностью. Однако, если ось автомобиля повреждена и это непосредственно из-за автомобильной аварии, это может быть покрыто, если у вас есть столкновение или полное покрытие.

Итог

Ось вашего автомобиля буквально поддерживает движение автомобиля. Важно знать о признаках неисправной оси и выполнять любой необходимый ремонт, чтобы оставаться в безопасности и поддерживать свой автомобиль в хорошем состоянии. В рамках общего обслуживания автомобиля вы также хотите рассмотреть вопрос о страховании автомобиля.

Возможно, вы платите больше, чем вам действительно нужно для текущей страховки. Зачем платить фиксированную премию, когда вы можете платить в зависимости от пройденных миль? Вы платите за бензин галлонами, так почему бы не платить за страхование автомобиля в зависимости от пробега плюс низкая базовая ставка? Используя Metromile, вы можете сделать именно это. Получите бесплатное предложение, чтобы узнать, сколько вы можете сэкономить.

Мелани Локерт — писатель-фрилансер, ведущая подкаста шоу «Психическое здоровье и богатство» и автор книги « Dear Debt ». Она мама двух джазовых котов, Майлза и Телониуса, боксера-любителя, любителя музыки, и ей нужен кофе, чтобы функционировать.

Что такое ось? — Определение, использование | Типы осей

Ось — это стержень или вал, который вращает колеса и поддерживает вес вашего автомобиля. Мосты являются важными компонентами любого транспортного средства и бывают трех основных типов: передние, задние и поворотные. Давайте разберем типы осей и посмотрим, как выбрать правильное передаточное число для вашего автомобиля.

Что такое ось?

Ось представляет собой центральный вал вращающегося колеса или шестерни. На колесных транспортных средствах ось может быть закреплена на колесах, вращаясь вместе с ними, или закреплена на транспортном средстве, при этом колеса вращаются вокруг оси. В первом случае подшипники или втулки предусмотрены в точках крепления, где поддерживается ось.

В последнем случае подшипник или втулка устанавливается внутри центрального отверстия колеса, что позволяет колесу или шестерне вращаться вокруг оси. Иногда, особенно на велосипедах, последний тип оси называют шпинделем.

Факторы, определяющие тип моста в автомобиле

Несколько факторов определяют, какой тип моста нужен транспортному средству. Например, технические требования и создаваемая сила играют важную роль в выборе типа оси.

Некоторые автомобили имеют готовые оси стандартных размеров. У других есть изготовленные на заказ оси, которые соответствуют потребностям и спецификациям автомобиля. Нестандартные оси лучше всего подходят для автомобилей, поскольку они обеспечивают более индивидуальный контроль над колесами. Эти оси могут точно настраивать скорость и крутящий момент колес.

Типы осей es

Оси бывают трех стандартных типов:

1. Задняя ось: Эта ось отвечает за подачу энергии на ведущие колеса. Он состоит из двух половин, называемых полуволнами, которые соединены дифференциалом. В большинстве случаев задние оси находятся под напряжением, то есть вращаются вместе с колесами автомобиля.
2. Передняя ось: Эта ось расположена в передней части автомобиля и отвечает за рулевое управление и обработку неровностей на неровной поверхности дороги. Они состоят из четырех основных частей: балки, поворотного пальца, рулевой тяги и поворотной цапфы. Передние оси должны быть максимально прочными. Вот почему они обычно изготавливаются из углеродистой или никелевой стали.
3. Поворотный кулак : Поворотные кулаки крепятся к передним колесам автомобиля, а шкворни соединяют эти мосты с передним мостом.

Типы заднего моста es

Не все задние мосты одинаковы, так как опоры и способы крепления бывают трех типов задних мостов:

1. Полуплавающий мост : Этот задний мост соединяет колесо к фланцу на внешней стороне полуоси и надежно удерживает его. Один подшипник поддерживает полуось, а другой находится в картере оси. Поскольку у него два подшипника, полуплавающая ось должна быть больше, чем другие варианты, чтобы создавать такой же крутящий момент. Полуплавающие мосты используются для легковых автомобилей, внедорожников и средних грузовиков, пикапов полутонной и малой мощности.
2. Полностью плавающая ось : Как следует из названия, благодаря двум подшипникам этот тип оси эффективно плавает на месте и сохраняет свое положение. Он только передает крутящий момент привода. Полностью плавающие оси лучше всего подходят для более крупных транспортных средств, например. тяжелые грузовики. Некоторые грузовики среднего размера с большей тяговой способностью или полноприводные также могут использовать полностью плавающие оси.
3. Плавающая ось на три четверти : Более сложная, чем полуплавающая ось, а также более надежная. Он помогает поддерживать развал-схождение и справляется с боковой тягой и крутящим моментом.

Типы переднего моста es

Существуют автомобили с двумя основными типами передних мостов:

1. Неподвижный передний мост: Эти мосты остаются на месте и не вращаются вместе с колесами. Большинство мертвых передних мостов и дифференциалов имеют кожухи, которые предотвращают их контакт с водой или грязью.
2. Ведущий передний мост: В отличие от глухих передних мостов, ведущие передние мосты передают крутящий момент от коробки передач к передним колесам.

Типы поворотных осей

Как поясняет The Engineers Post, существует четыре типа поворотных осей:

1. Эллиот: В этом типе для соединения с передней осью используется шкворень, вилка и шплинт. .
2. Reverse Elliot : Этот тип имеет противоположное расположение стандартной цапфы Elliot.
3. Lamoine : Этот тип поворотной цапфы имеет L-образный шпиндель вместо шарнира вилки.
4. Реверс Ламуан : У него противоположная компоновка стандартного поворотного кулака Lamoine.

Сколько осей у автомобиля?

Количество осей в автомобиле зависит от типа транспортного средства. В большинстве случаев автомобили имеют две оси для поворота колес. Более крупные транспортные средства, которые перевозят больше пассажиров и имеют больше колес, могут иметь больше осей.

Легко определить количество осей вашего автомобиля или другого транспортного средства. Просто посмотрите на свой автомобиль сбоку, а затем посчитайте количество пар шин. Большинство автомобилей имеют в общей сложности четыре шины или два комплекта шин, один спереди и один сзади. Два комплекта шин соответствуют двум осям.

• 2-осный автомобиль с 2 осями . Примерами могут служить велосипеды, мотоциклы, обычные легковые автомобили, легкие грузовики, грузовики средней грузоподъемности (такие как Chevy Silverado 3500, Ford F-350 и Dodge Ram 3500 в качестве примеров с «двухместными») и даже некоторые грузовики класса 8 (компании, занимающиеся доставкой посылок, которые работают вдвоем). прицепы и тройки, где это разрешено законом, между терминалами, как правило, используют двухосные тягачи).
• 3-осный автомобиль с 3 осями . прямые грузовики с парой задних осей для перевозки дополнительного веса груза, автобус Greyhound, некоторые полноразмерные внедорожники и большинство тягачей для полуприцепов. Также охвачены 3-осные комбинированные автомобили с небольшими грузовыми прицепами. (Примерами могут служить Ford Focus и Honda CRV). Автомобиль, подобный лимузину с тремя комплектами шин, также имеет три оси.
• 4-осные автомобили с 4 осями . Примерами являются трехприводные шоссейные тягачи, которые часто используются для негабаритных грузов, самосвалы с подъемными осями, бетоносмесители с двумя управляемыми и двумя ведущими осями. 4-осный комбинированный автомобиль также может быть стандартным шоссейным тягачом с одноосным прицепом, 2-осным маневровым грузовиком, перевозящим стандартные 2-осные сухие фургоны во дворе автотранспортной компании или в распределительном центре, или пикапом с 2-мя осями. осевой прицеп.
• Большие грузовые автомобили имеют всего 5 осей . 3 на грузовике и 2 на прицепе. Восьмиколесный автомобиль также имеет 5 осей, одна из которых расположена спереди, две посередине, расположенные в месте, где прицеп крепится к грузовику, а затем две сзади прицепа. Оси, найденные под прицепом, имели по четыре колеса на ось. Есть транспортные средства с еще большим количеством осей, но это специализированные транспортные средства, предназначенные для перевозки гигантских и длинных грузов.

Как узнать, что ваша ось пришла в негодность

Поскольку оси необходимы для работы вашего автомобиля, очень важно поддерживать их в рабочем состоянии. если вы видите один из следующих признаков, вы можете сказать, что ваша ось находится в аварийном состоянии:

• Вы слышите громкий лязг, когда включаете передачу.
• Вы чувствуете вибрацию при управлении автомобилем.
• Ваш автомобиль не будет двигаться вперед или назад, даже если он движется.

Зачем проверять мосты?

Регулярный осмотр мостов является важной частью технического обслуживания автомобиля, так как своевременное обнаружение неисправности поможет избежать дорогостоящего ремонта в будущем. Стоимость ремонта оси может резко возрасти, если вам придется заменить какую-либо из осей.

На что обращать внимание при осмотре

Большинство автомехаников проверяют ваши оси всякий раз, когда вы привозите свой автомобиль, но вы также можете провести осмотр самостоятельно. Для этого вам не понадобятся никакие инструменты, но вам нужно будет залезть под машину.

В зависимости от того, насколько низка ваша машина, вам может понадобиться что-то, чтобы поднять ее над землей. Для этого можно использовать автомобильные домкраты или автомобильные пандусы.

Визуальный осмотр

Самая простая часть осмотра – внимательно осмотреть ботинок, который отвечает за смазку соединений и предотвращение попадания грязи и воды внутрь. Они объясняют, что ботинок имеет ребра, позволяющие ему изгибаться и двигаться вместе с автомобилем.

Проверьте на наличие дыр, трещин или вытекающей смазки. Затем вы должны осмотреть вал на наличие царапин, вмятин или вмятин, а также на наличие признаков того, что на нем что-то трется.

Также необходимо проверить хомуты, которые соединяют пыльники с валом, чтобы убедиться в отсутствии утечек.

Проверка вождения

Вы также можете совершить тест-драйв, чтобы определить, что с вашими осями не в порядке. Если вы заметили какой-либо из следующих признаков, ваша ось может быть неисправна:

• Когда вы включаете передачу, раздается громкий лязг.
• Ваш автомобиль вибрирует, когда вы им управляете.
• При повороте автомобиля слышны щелчки или хлопки.
• Ваша машина едет, но не едет ни вперед, ни назад.

6 главных признаков поврежденной или сломанной оси автомобиля

Когда ось автомобиля ломается внезапно (например, наезд на бордюр) или из-за частого Проблема, потому что шины просто не будут вращаться. Тем не менее, есть некоторые признаки и симптомы повреждения оси, которые могут указывать на поломку оси, и не за горами визит в мастерскую по ремонту оси.

1. Автомобиль не двигается с места

Самый очевидный признак сломанной оси — это когда колеса вашего автомобиля не вращаются. Машина заводится нормально. Его двигатель будет звучать счастливо, как моллюск, когда вы набираете обороты. Проблем с электрикой нет — ни световых индикаторов на приборной панели, ни странных щелчков. Это. Просто. Не будет. Шаг.

Почему это происходит? Обычно это результат погнутого шарнира оси, который, в конце концов, сломался, как Slim Jim. Вам понадобится эвакуатор, чтобы доставить его в ближайшую ремонтную мастерскую для осмотра и устранения повреждений оси.

2. Деформации автомобиля

Оси автомобилей довольно устойчивы, но когда они находятся под давлением, вы почувствуете это в педали газа. Когда ось погнута или повреждена, ваш автомобиль может начать деформироваться. Вы включите передачу и сразу заметите, что мощность не передается на колеса (т. е. она медленно разгоняется).

Однако перегруженный автомобиль не обязательно означает, что у вас неисправна ось автомобиля. Это должно сопровождать некоторые другие признаки повреждения оси (ниже).

3.

Шум «брызга»

Наряду с усилием двигаться, автомобиль может также издавать шипящие, ударяющиеся или лязгающие звуки. Это связано с тем, что ось не может передавать достаточную мощность на колеса.

Эти плохие звуки оси будут слышны, когда автомобиль начнет движение, а также при повороте колес.

4. Вибрация и биение колес

Недокачанные шины, разрегулированные колеса и незатянутые гайки также могут вызвать вибрацию автомобиля. Но если вы заметили какие-либо другие признаки повреждения оси, не оставляйте их без внимания! Ваш автомобиль невероятно опасен для вождения, когда вы начинаете замечать вибрации, вызванные поврежденной осью или другими проблемами с подвеской.

5. Несоосность тормозных колодок

Вы заметите некоторые проблемы с торможением, когда погнутая ось начнет выходить из строя. Тормозные колодки начнут смещаться и смещаться по отношению к колесам и дискам, и как только это произойдет, вы можете заметить, что автомобиль заносит или проскальзывает до остановки. Со временем тормоза со временем вообще перестанут функционировать.

6. Утечка

Тормозное уплотнение на карданном валу полноприводного или полноприводного автомобиля может сместиться и начать вытекать небольшое количество масла. Это будет заметно при взгляде на тормозной барабан.

ШРУСы осей также могут пропускать смазку, что не так заметно. Однако, как только это произойдет, стыки соберут грязь, высохнут и быстро испортятся.

Как выбрать правильное передаточное число для вашего пикапа

В дополнение к уникальным характеристикам крутящего момента, двигателя и трансмиссии многие грузовики также имеют нестандартные передаточные числа. Передаточное отношение оси, подобное 3,55:1, означает, что карданный вал будет проворачиваться 3,55 раза каждый раз, когда колесо поворачивается один раз.

В большинстве случаев стандартное передаточное число главной передачи подходит для большинства водителей, не рассчитывающих на большие нагрузки. Однако, если вы буксируете тяжелые прицепы или хотите буксировать большие грузы, вам может понадобиться максимально возможное передаточное число главной передачи.

Застрахованы ли автомобильные оси?

Если ось вашего автомобиля повреждена или сломана в результате аварии или опасности, это может быть застраховано вашей автомобильной страховкой (в зависимости от вашего конкретного полиса). Ущерб от износа или старения не покрывается страховкой автомобиля.

Можно купить гарантийное покрытие для основных компонентов, таких как двигатель и трансмиссия, но это отдельно от страховки и регулируется собственным набором правил и ограничений.

Часто задаваемые вопросы.

Что такое ось?

Ось представляет собой центральный вал вращающегося колеса или шестерни. На колесных транспортных средствах ось может быть закреплена на колесах, вращаясь вместе с ними, или закреплена на транспортном средстве, при этом колеса вращаются вокруг оси. В первом случае подшипники или втулки предусмотрены в точках крепления, где поддерживается ось.

Что такое ось в автомобиле?

Ось — это стержень или вал, который вращает колеса и поддерживает вес вашего автомобиля. Мосты являются важными компонентами любого транспортного средства и бывают трех основных типов: передние, задние и поворотные.

Что такое ось в транспортном средстве?

Ось вашего автомобиля — это стержень или вал, который вращает колеса и поддерживает вес автомобиля. Автомобиль и водитель объясняют, что оси являются важными компонентами любого транспортного средства. Поскольку оси передают мощность, которая вращает колеса, каждому транспортному средству нужны оси для правильной работы.

Какие существуют типы осей?

Оси являются важными компонентами любого транспортного средства и бывают трех основных типов: передние, задние и поворотные. Ось — это стержень или вал, который вращает колеса и поддерживает вес вашего автомобиля. Мосты являются важными компонентами любого транспортного средства и бывают трех основных типов: передние, задние и поворотные.

Сколько осей у автомобиля?

В большинстве случаев автомобили имеют две оси для вращения колес. Более крупные транспортные средства, которые перевозят больше пассажиров и имеют больше колес, могут иметь больше осей. Легко определить количество осей вашего автомобиля или любого другого транспортного средства. Просто посмотрите на свой автомобиль сбоку, а затем посчитайте количество пар шин.

Как работает ось?

Что такое вал или ось?

Вал представляет собой вращающийся элемент с круглым поперечным сечением, который поддерживает элементы трансмиссии, такие как шестерни, шкив, и передает мощность, в то время как ось представляет собой поддерживающий вращающийся элемент, такой как колеса, и крепится к корпусу с помощью подшипника.

Подключена ли ось к трансмиссии?

Автомобильные оси бывают двух основных типов. Первый называется ведущим мостом, который соединен с карданным валом. Карданный вал — это просто стержень, который входит в трансмиссию автомобиля и соединяется с двигателем. Тогда сам двигатель помогает поворачивать ось.

Является ли ось частью подвески?

На самом деле, они так же важны, как тормоза и шины. Оси соединяются с колесами и несут вес всего автомобиля. Они также могут помочь в управлении автомобилем и в большинстве автомобилей являются неотъемлемой частью подвески (стойки и амортизаторы) и систем рулевого управления.

Может ли ось вращаться сама по себе?

Сама ось, технически говоря, вращается вместе с колесами. Ось может иметь или не иметь, в зависимости от конструкции, кожух, прикрепленный к транспортному средству. На задней части переднеприводного автомобиля закреплены «оси» и вокруг них вращается колесо. Они могут управлять/двигаться, потому что они прикреплены к ШРУСу.

Используются ли оси для передачи мощности?

Ось представляет собой неподвижный вал, т. е. невращающийся элемент, который поддерживает вращающийся элемент, такой как колесо или подъемный барабан, и прикреплен к корпусу с помощью подшипников. Ось подвергается только изгибающей нагрузке и не передает никакого полезного крутящего момента.

Сколько осей у автомобиля?

В большинстве случаев автомобили имеют две оси для вращения колес. Более крупные транспортные средства, которые перевозят больше пассажиров и имеют больше колес, могут иметь больше осей. Легко определить количество осей вашего автомобиля или любого другого транспортного средства. Просто посмотрите на свой автомобиль сбоку, а затем посчитайте количество пар шин.

Можно ли водить машину со сломанной осью?

В некоторых случаях вы все еще можете ездить на сломанной оси, хотя мы не рекомендуем это делать. Ваши колеса могут вращаться, но вы можете напрягаться, чтобы заставить их это делать. Если ось повреждена или погнута, вы можете сильнее нажимать на педаль акселератора, пытаясь завести автомобиль.

Сколько стоит починить ось автомобиля?

В среднем вы можете ожидать, что замена полуоси вашего автомобиля будет стоить от 880 до 959 долларов, в зависимости от типа автомобиля, на котором вы ездите, и от того, какая ось сломана. Однако вполне возможно, что вам просто нужно отремонтировать ось, а не заменить ее.

Что такое сломанная ось в автомобиле?

Оси соединяются с колесами; это центральные валы, которые вращают колеса. Без осей, генерирующих мощность, колеса вашего автомобиля не будут вращаться. Вещи, которые ломают ось, включают в себя. Автомобильные аварии достаточно серьезны, чтобы привести к повреждению колес и/или ходовой части.

Автомобили двухосные или четырехосные?

Большинство автомобилей имеют две оси. Как правило, легковые и грузовые автомобили имеют по 1 оси на каждую пару колес. Их называют «двухосными» транспортными средствами, которые охватывают большинство транспортных средств, которые вы увидите на дороге.

Мой автомобиль двухосный?

Легко определить количество осей вашего автомобиля или любого другого транспортного средства. Просто посмотрите на свой автомобиль сбоку, а затем посчитайте количество пар шин. Большинство автомобилей имеют в общей сложности четыре шины или два комплекта шин, один спереди и один сзади. Два комплекта шин равны двум осям.

Что такое одноосное транспортное средство?

Одноосный грузовик — это большой грузовик, в котором используется только одна ведущая ось сзади. Этот тип грузовика обычно используется в качестве городского грузовика для доставки, в то время как грузовик с тандемной осью, который использует две ведущие оси, обычно используется для дальних перевозок.

Что вызывает поломку оси?

Факторы, которые могут сломать ось вашего автомобиля, включают плохое техническое обслуживание; автокатастрофа; слишком сильные удары по бордюрам, выбоинам или неровностям; и перегружать автомобиль сверх его грузоподъемности. Ось отвечает за передачу мощности двигателя и крутящего момента трансмиссии на колеса.

Как починить ось?

Как долго можно ездить с неисправной осью?

Вы можете ездить на машине с неисправной осью CV около пяти месяцев. Однако, если вы живете в сухом месте, где нет или меньше снега, грязи или дождя, вы можете водить машину в течение 6 месяцев.

Может ли сломанная ось испортить вашу трансмиссию?

Да, вполне может. Если ось CV сломается и оставит карданный вал не по центру в дифференциале, мощность не будет правильно передаваться на ваши колеса. Сломанная ось CV может повредить трансмиссию вашего автомобиля, поэтому важно как можно скорее отремонтировать ее.

Сколько времени нужно, чтобы починить сломанную ось?

В Navigator 2006 года, если профессиональный механик заменяет ось (оси), считается, что замена одной оси (т. е. одной стороны) занимает около 1 часа, будь то задняя или передняя ось.

Можно ли починить сломанную ось?

В большинстве случаев замена — лучший способ починить погнутую или сломанную ось. Заделывать трещину или поломку оси слишком рискованно, так как она может выйти из строя во время вождения.

Можно ли ездить с одной осью?

Если одна из ваших осей сломана, не садитесь за руль. Это небезопасно. Если вы замечаете удары, щелчки или скрежет при входе в повороты, ваша ось еще не сломана, но это лишь вопрос времени. Скорее всего это неисправность ШРУСа.

Сколько осей у полноприводного автомобиля?

Полный привод. Полный привод (4WD) относится к автомобилям с двумя осями, передающими крутящий момент на четыре конца оси. На рынке Северной Америки этот термин обычно относится к системе, оптимизированной для условий движения по бездорожью.

Сколько осей у автомобиля? – Rx Mechanic

Что такое ось? Ось — это центральный вал, который соединяет два колеса и передает мощность от двигателя автомобиля для приведения в движение колес.

Ось является важным компонентом транспортного средства. Он несет вес автомобиля, а также пассажира, груз и дополнительную силу при ускорении и торможении.

Оси либо соединены с колесами автомобиля, либо вращаются вместе с ними. Они работают в гармонии с подшипниками, установленными посередине колес, обеспечивая плавное и бесшумное вождение. А сколько осей у машины?

Это выглядит довольно простым вопросом. Но ответ не так прост. Почему я так сказал? Ответ сложен из-за того, как автопроизводители проектируют автомобили.

В этой статье объясняется, сколько осей у внедорожников, легковых автомобилей, фургонов, седанов и грузовиков. Он также объяснит типы осей и принципы их работы.

Сколько осей у автомобиля?

Из-за конструкции автомобиля в автомобиле имеется несколько осей. Количество осей на автомобиле зависит от конструкции автомобиля. Большинство легковых автомобилей имеют две оси для привода колес. Большие транспортные средства, такие как грузовики и фургоны, могут иметь больше осей.

Определить количество осей в автомобиле довольно просто. Встаньте сбоку от автомобиля и посчитайте количество пар шин на нем. Итак, если вы спрашиваете, «сколько осей у Honda Civic», ответ — две.

У большинства автомобилей всего четыре шины, то есть два комплекта шин. Согласно приведенному выше определению оси, ось соединяет два противоположных колеса и передает мощность двигателя для перемещения колес.

Два комплекта шин, один на заднем конце и один на передних колесах, соответствуют двум осям.

Типы осей и принципы работы

В автомобиле имеется несколько типов осей. Но прежде чем мы углубимся в это, давайте посмотрим на факторы, которые определяют тип осей в вашем автомобиле.

Несколько факторов играют большую роль в определении типа осей, необходимых транспортному средству. Это;

Количество производимой силы и технические требования. В некоторых транспортных средствах производители разрабатывают специальные оси, соответствующие спецификациям автомобиля. В других транспортных средствах производители имеют предварительно определенные оси в стандартных форматах.

Индивидуальные оси лучше всего подходят для большинства автомобилей, так как они имеют индивидуальное управление колесами для лучшей управляемости. Помимо индивидуального управления, они могут в разумных пределах настраивать крутящий момент и скорость руля.

Типы осей

Оси транспортных средств классифицируются по их положению перед передними и задними колесами, а также по их функциям. Две основные функции оси — нести вес автомобиля и передавать мощность двигателя на колеса. Есть три стандартных типа осей:

Передние оси

Как следует из названия, передние оси расположены спереди и соединяются с передними колесами. Они играют важную роль в обработке ударов от дорожных неровностей, выбоин и неровных дорожных условий. Они также помогают системе рулевого управления автомобиля.

Эти оси состоят из четырех компонентов, включая балку, рулевую тягу, поворотный палец и поворотные оси. Автопроизводители изготавливают такие оси из никелевых или углеродистых сталей, поэтому они максимально прочные.

Поворотные цапфы

Производители прикрепляют цапфы к передним колесам. Он также крепится к передним мостам с помощью шкворня.

Задние мосты

Задние мосты разрабатываются производителями для передачи мощности на колеса, и они состоят из двух частей. Они представляют собой полуоси, которые соединяются с задними дифференциалами. В большинстве автомобилей задние оси вращаются вместе с колесами.

Типы передних мостов

Передние мосты бывают двух типов.

Ведущая передняя ось: Ведущие передние оси вращаются вместе с передними колесами. Они передают мощность от коробки передач на передние колеса.

Неподвижный передний мост: В отличие от ведущих передних мостов, эти мосты неподвижны. Они не вращаются вместе с колесами. Большинство мертвых дифференциалов и мостов закрыты кожухом, защищающим их от воды.

Типы поворотных осей

Существует четыре типа поворотных осей.

Elliot: Этот тип поворотной цапфы соединяется с передними осями с помощью шкворня, вилки и шплинта.

Reverse Elliot: Как следует из названия, этот тип поворотной цапфы имеет противоположную компоновку с поворотными цапфами Elliot.

Lamoine: поворотная цапфа Lamoine имеет L-образную ось вместо вилки, шарнирно закрепленной на поворотной цапфе Elliot.

Reversed Lamoine: Судя по названию, имеет противоположное расположение поворотной цапфы Lamoine.

Типы задних мостов

Задние мосты бывают разных типов. Тип крепления и опоры определяет тип заднего моста в автомобиле. Задние мосты бывают трех типов.

Полуплавающая ось: Этот тип оси соединяет колесо с фланцем дифференциала. У него два подшипника. Один подшипник входит в кожух оси, а другой поддерживает ось.

Полуплавающие задние мосты должны быть больше других вариантов, чтобы создавать с ними такой же крутящий момент. Их обычно можно увидеть на внедорожниках, небольших легковых автомобилях и легких грузовиках.

Полностью плавающие оси: Как следует из названия, полностью плавающие оси эффективно плавают на месте. Он имеет два подшипника, как и полуплавающая ось. Его единственная функция — передача крутящего момента на колеса. Эти оси можно увидеть на большегрузных автомобилях, таких как пожарные машины. Некоторые среднеразмерные грузовики с высокой тяговой способностью оснащены плавающими осями.

Плавающая ось с тремя четвертями: этот тип плавающей оси менее эффективен, чем полностью плавающая ось. Однако они более эффективны и надежны, чем полуплавающие оси. Он очень эффективен при работе с движущей силой и боковыми толчками. Он также поддерживает сход-развал колес.

Часто задаваемые вопросы:

В: Автомобиль имеет 2 или 4 оси?

 На этот вопрос нет однозначного ответа, поскольку автомобили поставляются с разными типами осей, а количество осей на транспортных средствах различается. Такие факторы, как технические требования и количество создаваемой силы, определяют тип оси транспортного средства.

Оси некоторых автомобилей имеют индивидуальные настройки, которые работают лучше всего, поскольку они регулируют скорость и крутящий момент и более точно соответствуют спецификациям автомобиля. Транспортные средства имеют различные системы подвески, такие как амортизаторы для соединения колес с шасси, механические соединения и пружины. Так же, как у них разные типы осей.

В: Сколько осей у полноприводного автомобиля?

Малые легковые автомобили, независимо от ведущих колес, имеют 2 оси, и полноприводные автомобили не являются исключением. Точно так же, если вы задаетесь вопросом: «Сколько осей у AWD?» Ответ — 2.9.0003

Однако важно отметить, что некоторые полноприводные и полноприводные автомобили могут иметь более 2 осей. Как указывалось выше, причина в том, что автомобили бывают разных конструкций.

В: Что считается трехосным транспортным средством?

Проще говоря, автомобиль считается трехосным, если он имеет три оси. Каждая из этих осей эффективно играет свою роль. Примерами трехосных транспортных средств являются многие прямые грузовики с парой задних осей для поддержки дополнительного веса груза, автобус Greyhound и некоторые тягачи с полуприцепами.

В: Что такое одноосный автомобиль?

Одноосный автомобиль, широко известный как одиночный грузовик, представляет собой легкий грузовик или полуприцеп с одной ведущей осью на задних колесах. Эти грузовики обычно используются для доставки легких грузов, таких как напитки, на улицу.

Возможно, они не такие прочные, как тандемные полуприцепы, но они обеспечивают больший расход топлива, чем тандемные полуприцепы.

В: Что такое 5-осный автомобиль?

Полуприцеп широко известен как 5-осный автомобиль. Это легальные комбинации полуприцепов в Северной Америке. В зависимости от товаров, которые вы хотите перевезти, эти грузовики могут тянуть бортовые платформы, прицепы-фургоны и прицепы-рефрижераторы.

Вы можете увеличить грузоподъемность этих грузовиков, отделив оси прицепа друг от друга.

Полная масса этого автопоезда составляет 80 000 фунтов при движении между штатами США. Однако во всех провинциях Канады и некоторых штатах США разрешены более тяжелые веса.

В: Все ли автомобили имеют 2 оси?

Большинство автомобилей имеют две оси для передачи мощности на колеса и удержания веса автомобиля. Однако более крупные легковые автомобили, которые имеют больше колес и могут перевозить больше пассажиров, имеют больше осей. Это объясняет значения двухосных транспортных средств и все, что вам нужно знать.

Как работают различные типы автомобильных осей YouTube

Заключительные слова

Важно не только спрашивать «сколько осей у автомобиля», но и знать типы осей и принципы их работы. Как и другие компоненты систем подвески, вам необходимо изучить их, поскольку вы не сможете управлять своим автомобилем, когда они повредятся.

Это правда, производители разработали их, чтобы выдерживать вес автомобиля. Удары от дорожных условий и сильные удары от столкновений могут ослабить их. Имея базовое представление о принципах работы компонентов вашего автомобиля, вы сможете точно определить, откуда возникает неисправность, когда ваш автомобиль ее проецирует.

Сколько осей у автомобиля? [Ответ 2022]

Сколько осей в автомобиле? Что такое оси на автомобиле и какие бывают оси? Вот полное руководство.

Задумывались ли вы, сколько осей у автомобиля? Что ж, ответ довольно прост. Дорожный легковой автомобиль почти всегда имеет две оси .

Эти оси соединяют передние и задние колеса вместе.

Хотя это может показаться простым вопросом, об осях нужно подумать. Например, что считается осью? Это немного изменилось за эти годы по мере развития технологий.

Итак, да, у автомобиля почти всегда две оси.

Это руководство объяснит все тонкости, которые вам нужно знать, чтобы понять, как они работают.

СодержаниеПоказать

Что такое оси автомобиля?

Ось — это вал, прикрепленный к центру вращающегося колеса. Колесо может вращаться вместе с осью или вокруг нее .

Традиционно ось представляет собой простой стержень, соединяющий два колеса. Подумайте о моделях, которые вы, возможно, делали в начальной школе с помощью LEGO или конструктора/конструктора. Эти оси использовались в старинных телегах или конных повозках.

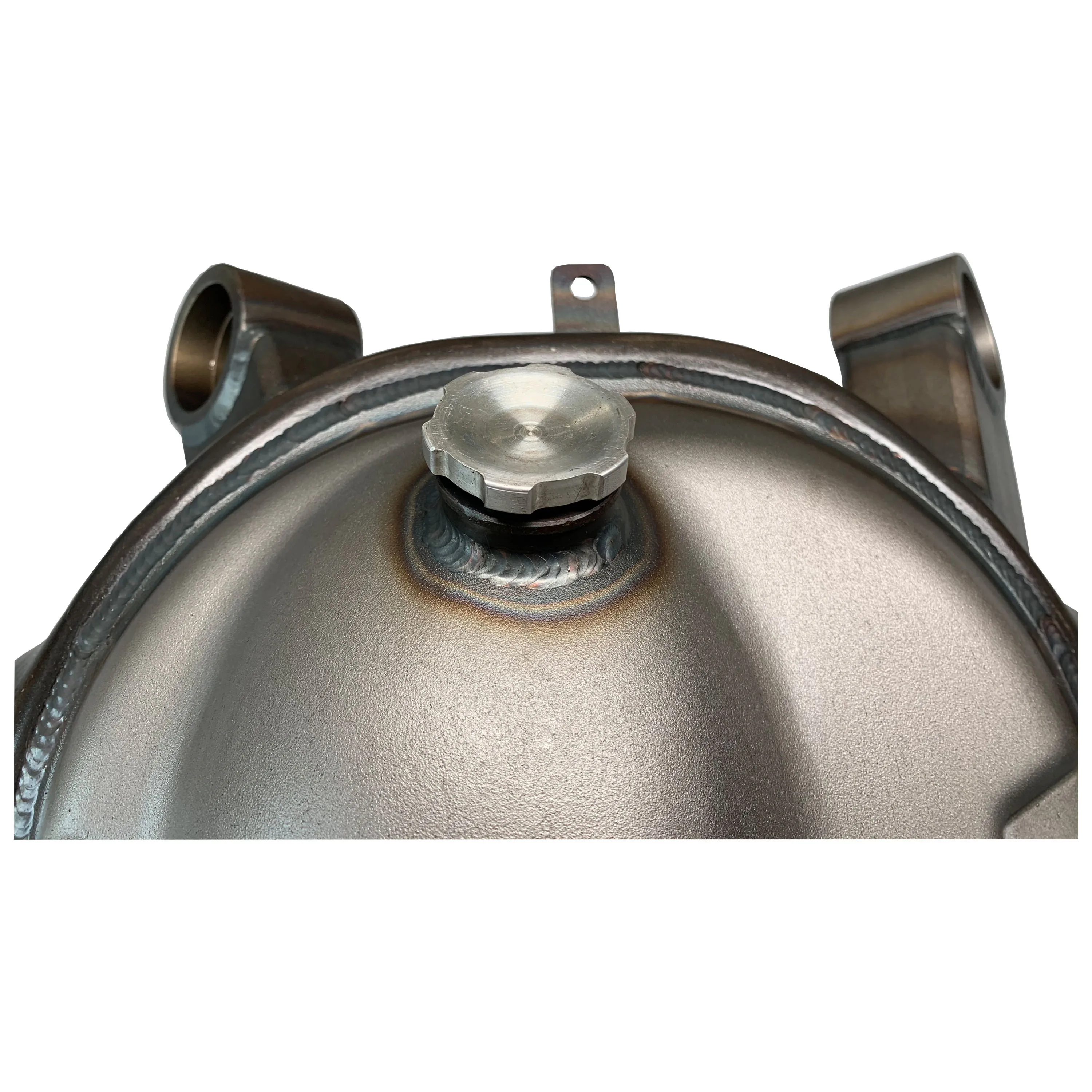

Валы валов находятся в корпусе моста. Это защищает его и помогает выдерживать вес автомобиля.

Тот же принцип применим к автомобилям, но сейчас существует много разных типов осей . Существенным недостатком исходного формата является то, что на каждое колесо влияет то, что происходит с другой стороны.

Все производители конструируют свои автомобили с независимыми ведущими колесами и подвеской. Это обеспечивает максимальный контроль над автомобилем, делая вождение более безопасным.

Оси Терминология

В автомобилях с передним приводом активна передняя ось, а в автомобилях с задним приводом — задняя ось.

В автомобилях с передним приводом активна передняя ось, а в автомобилях с задним приводом — задняя ось.

Вот несколько терминов, которые вы можете встретить в этой статье и при обсуждении количества осей в автомобиле.

• Передняя ось – ось, соединяющая два передних колеса.
• Ось задняя – ось, соединяющая два задних колеса.
• Поворотный кулак — используется для передних колес (для рулевого управления).
• Ведущая (или «ведомая») ось – ведущая ось вращается вместе с колесами, передавая на них мощность.
• Неподвижная (или «неведущая») ось — не передает мощность на колеса — она просто соединяет их с автомобилем.

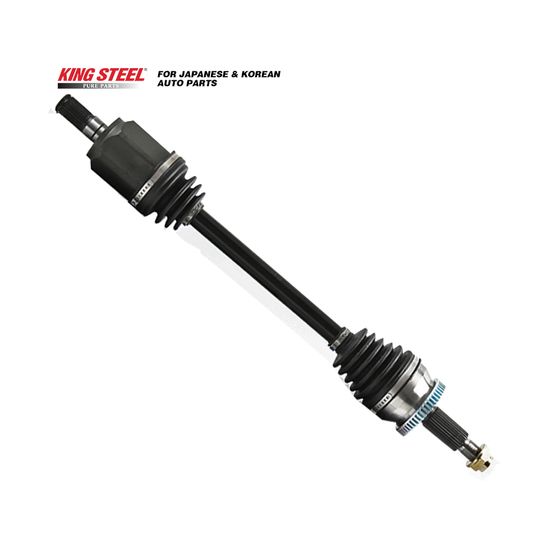

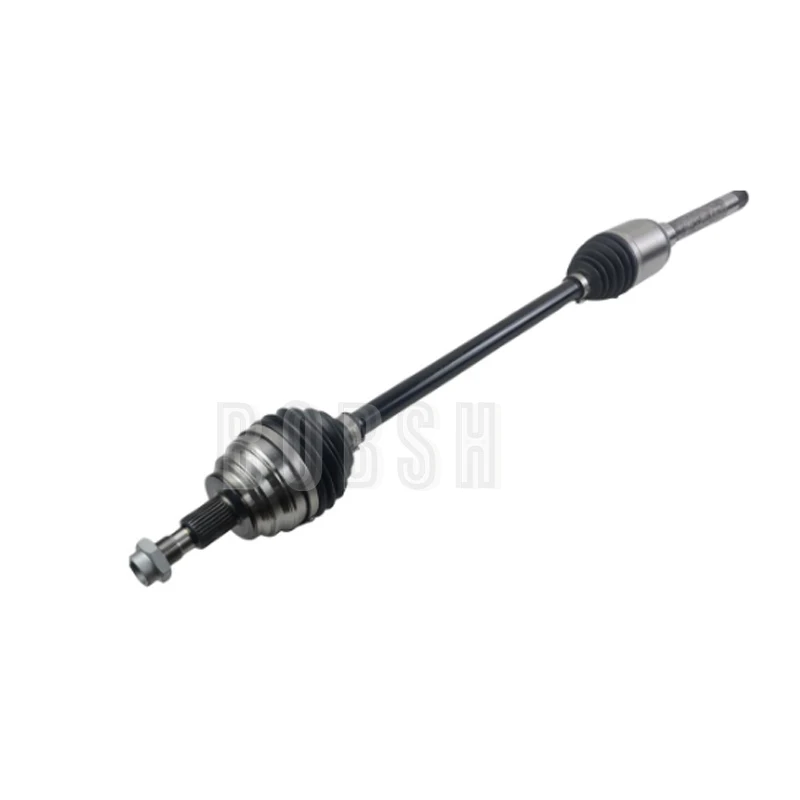

• Ось CV/ Карданный вал – «Постоянная скорость», безусловно, самый популярный тип ведущей оси. На ведущую ось приходится два карданных вала (как ни странно).
• Дифференциал — «дифференциал» не является частью полуоси. Тем не менее, он подключается через одни и те же два колеса, позволяя им при необходимости вращаться с разной скоростью.

Следующее должно иметь смысл, тогда:

• В автомобиле с передним приводом передняя ось работает, а задняя не работает.
• Аналогично, у заднеприводного автомобиля передний мост мертвый, а задний живой.

Полноприводные модели имеют две ведущие оси (переднюю и заднюю), хотя раздаточная коробка может сделать одну из них — обычно переднюю — мертвой.

Полный привод обычно большую часть времени использует передний привод. При необходимости задняя ось может включаться, обеспечивая временную мощность. Затем он возвращается в свое мертвое состояние.

Что такое ведущие и мертвые оси?

Все оси либо «живые», либо «мертвые». Будь то передняя, ​​задняя или ни одна из них, зависит от трансмиссии. Передний привод, задний привод, полный привод и полный привод, конечно, имеют значение.

• Ведущие мосты передают мощность прямо от трансмиссии на передние колеса, образуя часть трансмиссии.
• Неподвижные мосты устанавливаются в передней части заднеприводных автомобилей и наоборот. Они просто несут ответственность за удержание колес автомобиля, распределение веса автомобиля, рулевое управление (в конфигурации с задним приводом) и сохранение контроля над автомобилем. Таким образом, они не являются частью трансмиссии.

Что такое плавающие оси?

Автомобильные оси обычно бывают «плавающими». Обычно в дорожных автомобилях вы найдете полуплавающую заднюю ось или плавающую на три четверти заднюю ось. Однако некоторые более крупные грузовики и гоночные автомобили могут иметь полностью плавающие модели.

• Полуплавающие оси по сути являются единым целым. Вал соединяется с фланцем, на который вы помещаете ротор и колесо. Внутри картера оси подшипники соединяют его с валом.
• Плавающие оси на три четверти являются своего рода золотой серединой. Ступица колеса привинчена к внешней стороне картера моста, как и в полностью плавающей модели. Тем не менее, он жестко прикреплен, удерживая всю систему более жесткой.
• Полностью плавающие модели — это когда полуось соединяется с отдельной ступицей колеса. На его конце будет от 31 до 40 шлицов, пересекающихся со ступицей. Затем колесо помещается на ступицу, которая прикручивается болтами к внешней стороне картера оси.

В чем разница между типами плавающих осей?

Полностью плавающие оси лучше всего подходят для тяжелых транспортных средств, бездорожья и гонок. Они позволяют автомобилю поглощать и контролировать гораздо большую силу (включая общий вес), а это означает, что фланец/ступица колеса не деформируется.

В экстремальных ситуациях (например, при поездках по пересеченной местности и трек-днях) фланцы полуплавающих осей могут деформироваться, что приведет к временной потере тормозов. Не так хорошо, как хотелось бы!

• С технической точки зрения полуплавающая ось должна выдерживать вес автомобиля, боковые силы (прохождение поворотов) и крутящий момент.
• При установке оси на три четверти вес автомобиля приходится на картер моста. Это означает, что валу приходится иметь дело только с крутящим моментом и боковыми нагрузками.
• Полностью плавающие оси должны выдерживать только крутящий момент.

Таким образом, полностью плавающие оси являются самыми прочными и эффективными при передаче мощности на колеса. Они также самые дорогие в сборке, поэтому обычно их можно увидеть только на спортивных автомобилях, внедорожниках и грузовиках.

Что такое ось CV?

Ось постоянной скорости отвечает за вращение колес ведущей(их) оси(ей). Оси CV чаще всего известны как карданные валы.

Они позволяют передавать крутящий момент под углом. Каждый карданный вал имеет два ШРУСа для передачи мощности от трансмиссии к колесу.

Хотя он по-прежнему считается одной осью, на самом деле на каждое колесо приходится по два карданных вала. Они встречаются на передаче. Один ведет правое колесо, другой левое.

Самая частая проблема с ШРУСами – растрескивание или разрыв резинового чехла. Когда это происходит, они пропускают смазку и попадают песок и мусор. Если это произойдет, вам понадобится новый чехол, чтобы предотвратить заедание ШРУСа.

Что такое поворотные оси?

Поворотные цапфы соединены с передней и задней осями, а колеса установлены непосредственно на них.

Спереди, для обеспечения управляемости, поворотный кулак шарнирно соединен с поворотным кулаком, при этом шкворень образует точку поворота. В свою очередь, шкворень установлен на втулках на конце поворотной цапфы.

Шариковые подшипники включены в подшипник колеса для предотвращения износа при повороте.

На мертвой оси автомобиля поворотные оси просто прикрепляют колеса к автомобилю для распределения веса. Две поворотные оси обеспечивают независимую подвеску.

Существуют четыре типа оси заглушки:

• Эллиот оси заглушки
• Остной оси эллиота
• Ос -оси
• Обратный ламейн
• 0026

Пока нет необходимости подробно разбираться в этих различных поворотных осях.

Сколько осей у моей машины?

Почти каждый автомобиль в мире оснащен четырьмя колесами, распределенными по двум осям. Единственным исключением являются сильно модифицированные автомобили.

Помните, ось — это (просто говоря) стержень, который соединяет пару колес поперек (поперек) автомобиля, то есть поперек одной «оси».

Некоторые коммерческие пикапы и многие полуприцепы имеют четыре или даже шесть колес на ось. Они лучше распределяют вес автомобиля и увеличивают сцепление с дорогой. Тем не менее, есть только одна ось, соединяющая их всех.

Посмотрите на одну сторону вашего автомобиля. Сколько комплектов колес вы видите? Почти наверняка два . Вот сколько у вас осей.

Сколько осей в автомобиле: Заключение

Современный переднеприводный автомобиль будет иметь две оси : одну спереди и одну сзади. Однако да, технически они состоят из четырех полуосей .

Ведущий мост всегда будет иметь два полуосевых карданных вала, передающих мощность от трансмиссии к колесам. Мертвая ось (если она есть) будет иметь две поворотные оси, чтобы обеспечить независимую подвеску.

Не стоит зацикливаться на технических тонкостях, хотя знать их полезно. Что касается всех, мы можем продолжать называть автомобили двухосными. Простой.

Заметили какие-либо лязгающие звуки, исходящие из области колес вашего автомобиля, или заметили значительные проблемы с износом рулевого управления и шин? Ось может быть проблемой .

Отвезите машину прямо к механику, двигайтесь медленно . Диагностика и устранение проблемы сейчас может сэкономить вам много денег в ближайшем будущем!

Сколько осей у автомобиля?

Когда вы видите транспортное средство, движущееся вперед, ваш ум должен немедленно переключиться на оси. Однако не всех интересует механическая работа автомобиля.

Хотя многим читателям этот вопрос может показаться простым, это важный, но часто упускаемый из виду фактор в автомобиле.

Важно знать о различных частях вашего автомобиля или грузовика, чтобы вы могли эффективно выбрать автомобиль своей мечты, который наилучшим образом соответствует вашим потребностям.

Так сколько осей у автомобиля?

Большинство автомобилей имеют две оси. Как правило, легковые и грузовые автомобили имеют по 1 оси на каждую пару колес. Их называют «двухосными» транспортными средствами, которые охватывают большинство транспортных средств, которые вы увидите на дороге. Мотоциклы также имеют две оси.

Опять же, важно понимать, что представляет собой ваша ось и как она работает, чтобы быть готовым на случай, если с ней что-то пойдет не так.

Оси абсолютно необходимы для безопасной эксплуатации автомобиля, поэтому давайте углубимся в детали.

Что такое ось и для чего она нужна?

Ось — это стальной центральный вал, который способствует вращению колес автомобиля.

Когда колеса вращаются плавно, это означает, что ось работает оптимально.

Хотя их количество может различаться в зависимости от транспортного средства, ни одно транспортное средство не может работать без осей .

Существуют подшипники, работа которых заключается в поддержке оси и размещении в середине колес.

Конструкция оси и ее усовершенствование обеспечивают выравнивание колес.

Правильно отрегулированный автомобиль сможет выдержать огромный вес автомобиля во время торможения или ускорения.

Работа оси выходит за рамки простого соединения колес. Он контролирует мощность, движущую транспортное средство, что делает ось одним из наиболее важных компонентов автомобиля.

Энергия, вырабатываемая двигателем автомобиля, проходит через оси в транспортные средства.

Поскольку он приклеен к колесам, он может вращаться вместе с колесом автомобиля.

В тот или иной момент вы, возможно, задавались вопросом, сколько осей у автомобиля. Читайте дальше, чтобы узнать больше об осях и о том, сколько их в автомобиле.

Что считается двухосным транспортным средством?

Проще говоря, когда автомобиль называется двухосным, он имеет две оси.

Каждая из этих осей поддерживает одно или два колеса.

Примеры двухосных транспортных средств:

• Motorcycles
• Bicycles
• Tricycles
• Light trucks/ordinary vehicles
• Class 8 trucks
• Some medium-duty trucks

Therefore, a 3-axle vehicle will have 3 axles and a 4-axle vehicle это автомобиль с 4 осями и так далее.

Чем больше осей, тем лучше транспортное средство сможет выдержать вес транспортного средства и любого груза в нем.

Автомобиль имеет 2 или 4 оси?

Как правило, на пару шин приходится одна ось.

Следовательно, если вы спросите, сколько осей у полноприводного автомобиля? Ответ будет 2 оси, потому что у него 2 пары колес.

Однако некоторые автомобили имеют 3 и более осей из-за их размера и количества шин.

Эти оси могут быть равномерно или неравномерно распределены по всему автомобилю.

Например, у автомобиля может быть одна ось спереди и 3 сзади, если они там нужны.

Типы осей

Тип используемой оси зависит от типа автомобиля. Другими факторами, определяющими оси в транспортном средстве, являются:

• Производимая сила
• Технические требования к транспортному средству
• Механизмы передачи транспортного средства

В зависимости от технических характеристик, транспортное средство может поставляться с предварительно разработанными осями или оси.

Лучше, если на транспортном средстве будут установлены специальные оси, чтобы они могли лучше контролировать колеса.

Они делают это путем тонкой настройки степени скорости и крутящего момента колес.

Автомобильные эксперты утверждают, что при правильном обслуживании нестандартных осей они будут превосходно контролировать крутящий момент и скорость автомобиля.

Давайте рассмотрим различные типы осей в автомобиле:

Передний мост

Он находится в передней части автомобиля и управляет передними колесами.

Его работа заключается в том, чтобы помогать управлять транспортным средством и обрабатывать любые удары от плохие дороги .

Он также несет вес в передней части автомобиля.

Состоит из 4 основных частей: балки, рулевой тяги, поворотного пальца и поворотной цапфы.

Благодаря своей функциональности передняя ось изготовлена ​​из никелевой и углеродистой стали, что делает ее максимально прочной.

Есть 2 вида передних мостов:

• Живой Передний мост
• Неподвижный Передний мост

Задний мост

Он находится между дифференциалом и управляет задними колесами автомобиля.

Его работа заключается в передаче мощности от дифференциала к задним колесам, которые используются при ускорении.

Конструктивно задняя ось состоит из 2 половин.

Дифференциал соединяет две части, и каждая часть называется полуосью.

Эта ось может быть динамической, что означает, что она вращается одновременно с колесами транспортного средства

There are 3 types of rear axles:

• The semi-floating axle
• The three-quarter floating axle
• The full-floating axle

Stub Axle

It connects the front колеса и передние оси с шкворнями.

Изготавливается из легированных сталей (молибдена и хрома) и 3% никелевой стали.

Имеется 4 типа поворотных осей:

• Elliot
• Lamoine
• Reverse Lamoine
• Reverse Elliot

Как понять, что у вас неисправна ось

Поскольку работа оси связана с большими нагрузками, она подвержена износу.

И это несмотря на то, что их производство учитывает работу, которую они выполняют.

Существует также ряд ситуаций, при которых ваша ось может быть повреждена.

Чтобы понять, что пришло время отремонтировать или заменить ось, обратите внимание на следующие знаки:

1. Когда вы включаете передачу, вы слышите глухой стук.
2. Вы чувствуете сильную вибрацию по всему автомобилю, когда пытаетесь затормозить или выполнить поворот.
3. Что-то не так, когда ваш автомобиль движется, т. е. изгибается автомобиль.
4. Колеса визуально не выровнены должным образом. Также может быть трещина в универсальных шарнирах автомобиля

Если вы заметили какой-либо из этих признаков на своем автомобиле, пришло время посетить вашего надежного механика.

Они осмотрят автомобиль и скажут, что лучше: ремонт или замена детали.

Задние оси относительно дешевы, потому что они сделаны из металла, их замена стоит всего 150 долларов.

Регулярные проверки помогут избежать крупных затрат на ремонт в будущем.

Что вызывает поломку оси?

Несмотря на то, что ось рассчитана на тяжелые нагрузки, ее долговечность имеет предел.

Вот некоторые причины, по которым ваша ось может сломаться:

1. Вес вашего автомобиля постоянно превышает требуемый стандарт
2. Если ваш автомобиль старый, ось может быть ржавой и хрупкой.
3. Вождение автомобиля по пересеченной местности вызывает чрезмерную нагрузку на ось.

Часто задаваемые вопросы

Сколько осей у внедорожника?

Внедорожник имеет 2 оси.

Сколько осей у минивэна?

Минивэн имеет 2 оси.

Сколько осей у грузовика?

Грузовики — более сложное транспортное средство, потому что они различаются по размеру и количеству необходимых шин. Из-за веса, который они несут, их передние оси сделаны из старых сплошных осей.

Их спина поддерживается обычными задними мостами. Грузовик может иметь более 2 осей.

Безопасно ли ездить со сломанной осью?

Если у вашего автомобиля сломана ось, мощность двигателя может не поступать на колеса.

Если он частично сломан, вы можете ехать, хотя это небезопасно.
: Если ось полностью сломана, вы можете потерять контроль над транспортным средством и столкнуться с другими транспортными средствами.

Заключение

Из того, что было сказано выше, количество осей в транспортном средстве зависит от многих факторов.

Если вы хотите узнать, сколько осей у вашего автомобиля, вы можете самостоятельно его осмотреть.

Вы также можете просмотреть руководство по эксплуатации или обратиться к механику.

Если вы задаете вопрос, чтобы вы могли купить автомобиль, который лучше всего подходит вам, лучше обратиться к специалисту, чтобы он мог посоветовать количество осей, которое лучше всего соответствует вашим потребностям!

Похожие сообщения

• Сколько времени занимает выравнивание?

Сколько осей у автомобиля?

Умный автомобилист

Если вы когда-либо ездили по платной дороге, вы знаете, что автомобили классифицируются по количеству осей, и, возможно, это заставило вас задуматься о том, почему автомобили классифицируются именно так.

Все мы знаем, что четырехколесный автомобиль считается двухосным, но так ли это на самом деле? Имеют ли современные автомобили две оси? Или у них вообще есть оси? Для всех, кто когда-либо задавался этим вопросом, здесь мы отвечаем на вопрос, сколько осей у автомобиля?

С этой темой связано понятие «дифференциалов». Если вы хотите увидеть классическое объяснение того, как работают дифференциалы, вы можете посмотреть это информативное и очень интересное видео 1930-х годов.

Что такое ось?

Начнем с самого начала. Что такое ось?

Короче говоря, ось — это вал, который соединяет пару колес с обеих сторон транспортного средства. Колеса прикреплены к каждому концу и вращаются на этой оси.

Итак, почему усложнение?

Одна из причин, по которой сложно сказать, сколько осей у автомобиля, связана с тем, как автомобили развивались на протяжении многих лет.

Если мы вернемся в прошлое, все будет немного проще. С тех времен, когда еще не существовало автомобилей, когда люди ездили в запряженных лошадьми телегах, вплоть до автомобилей 1930-х годов, почти любая пара колес практически на любом транспортном средстве, вероятно, была соединена осью.

Классическая ось была идеальным решением, которое позволяло колесам вращаться, поддерживая при этом вес автомобиля и его груза.

Это означает, что у любого транспортного средства до того времени каждая пара колес имела одну ось, поэтому мы можем сказать, что практически каждый четырехколесный автомобиль имел две оси.

Разработки 1930-х годов для

Однако примерно с 1930-х годов ситуация начала меняться с изобретением независимой подвески передних колес.

В то время автомобили были заднеприводными, а это означало, что задние колеса нужно было прикреплять к оси. Однако с 1930-х годов передние колеса стали монтироваться отдельно, чтобы обеспечить независимую подвеску каждого колеса.

Это означало, что традиционная ось исчезла в пользу колес, установленных на стойках с амортизаторами.

Следующим событием стало то, что автомобили начали переходить с заднего привода на передний.

Поскольку задние колеса больше не толкали автомобиль, их больше не нужно было крепить к традиционной оси — так постепенно стала появляться независимая подвеска задних колес, да и задняя ось тоже устарела.

Это довольно упрощенный отчет о развитии автомобильных технологий примерно в 19 веке.30-х годов, но он показывает, как изменился способ крепления колес — и это важно понимать, говоря о количестве осей на современных автомобилях.

Определение оси – еще одна сложность

Есть еще одна сложность, которую необходимо упомянуть, прежде чем мы начнем говорить о количестве осей, и это вопрос определений, потому что не все определяют ось одинаково. Вот некоторые из возможностей.

Слово «ось» чаще всего используется для обозначения самого вала. Однако некоторые люди используют это слово в более широком смысле для обозначения всей оси в сборе, включая картер оси.

Другое использование этого слова относится просто к любой паре противоположных колес, независимо от того, соединены ли они на самом деле валом.

Хорошим примером этого являются платные дороги, как мы упоминали в начале, где транспортные средства классифицируются по количеству «осей», которые у них есть, даже если колеса технически не соединены осью.

Все это следует иметь в виду при рассмотрении количества осей в автомобиле.

Итак… сколько осей у автомобилей?

Поскольку мы больше не живем в 1930-х годах, невозможно просто посмотреть на автомобиль и определить количество осей, подсчитав колеса — теперь это немного сложнее, и ответ во многом зависит от того, что вы считаете автомобилем. ось быть.

Если говорить об одной сплошной полуоси, то современные автомобили, будь то переднеприводные или заднеприводные, технически не имеют осей. Вместо этого у них есть «раздельный ведущий мост», по сути своего рода «ось» для каждого колеса.

Это означает, что в зависимости от того, какое определение «оси» вы используете, мы можем сказать, что современные автомобили имеют четыре оси или вообще не имеют осей.

А грузовики?

С грузовиками все немного сложнее.

Поскольку грузовики являются более крупными транспортными средствами, которые также должны иметь гораздо большую несущую способность, чем дорожные автомобили, старая конструкция со сплошной осью была сохранена.
