Что такое опасная зона работы крана и как она определяется

Все работы, выполняемые на строительных объектам, подчиняются правилам обеспечения безопасности. Правила затрагивают работников площадки, а также спецтехнику. При работе крана обязательно учитывают границу опасной зоны.

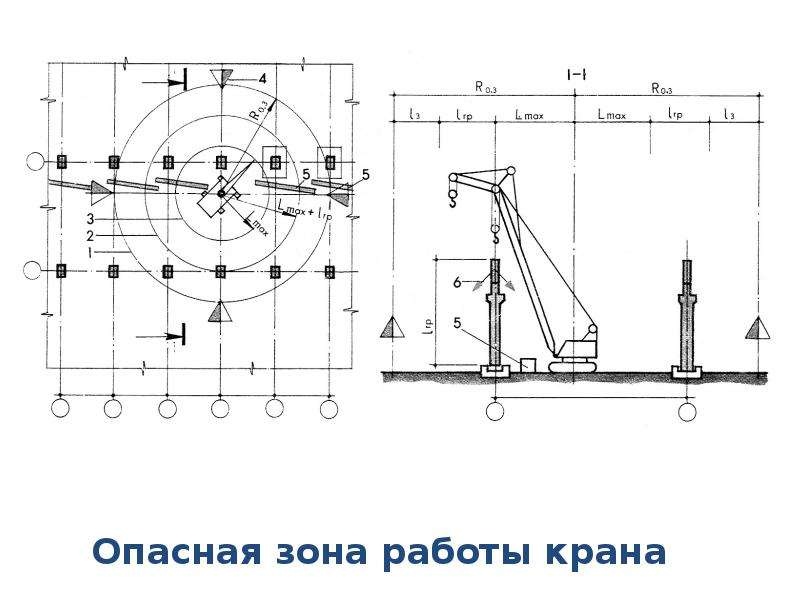

Определение опасной зоны работы крана

Эксплуатация крана вблизи строительных объектов, людей и техники требует принятия мер по обеспечению их безопасности. С этой целью путем математических расчетов определяют размер особой территории. В ее пределах будет работать кран, что небезопасно для окружения как в случае возникновения аварийных ситуаций, так и при обычном проведении грузоподъемных работ. Выделенный участок называют опасной зоной работы техники.

Границы определяют для последующего безопасного размещения на рабочей площадке объектов жилого и бытового назначения. Например, складские помещения, заправочные станции, пункты обогрева, временного проживания рабочих, спецтехника и другие объекты должны находиться за ее пределами. Только в этом случае в результате падения груза, поломки стрелы, обрыве тросов, неаккуратном перемещении габаритных объектов и других небезопасных мероприятий будет нанесен минимальный ущерб. Опасную зону рассчитывают до начала грузоподъемных работ.

Расчетами занимается инженер с учетом следующих данных:

• Протяженности маршрута передвижения крана.
• Максимального значения вылета стрелы.
• Минимальная дальность полета перемещаемого предмета в аварийной ситуации.
• 0,5 размера поднимаемых объектов, а также максимальный габарит поднимаемых грузов.

Для определения размера рабочей границы крана вышеперечисленные значения складывают. После выполнения расчетов территорию огораживают в соответствии с требованиями СНиП. Рабочему персоналу разрешается пересекать границу только после изучения правил техники безопасности. Посторонним лицам находиться на огороженной территории запрещено.

Методики определения

Расчеты выполняют вручную или с использованием онлайн-калькуляторов. И в том и в другом случае применяют типовую формулу. Она подходит для определения опасных зон в большинстве ситуаций. Данные для расчета берут из технической документации грузоподъемной техники и описаний перемещаемых грузов.

Минимальное расстояние отлета при перемещении или аварийном падении габаритных объектов можно узнать из специальной таблицы. Значения зависят от текущей высоты расположения. За это значение следует принимать отрезок от поверхности рабочей площадки до основания груза, находящегося в подвешенном состоянии при помощи строп, траверс или других грузоподъемных приспособлений.

Для определения минимальной удаленности полета перемещаемых краном предметов при нахождении их на промежуточных значениях высоты используют метод интерполяции. Этот способ дает возможность получить необходимый результат с использованием определенного набора уже известных значений. Если с самостоятельным определением радиуса опасной зоны возникают трудности, обращаются за помощью в специализированные компании, занимающиеся оценкой работы грузоподъемного оборудования.

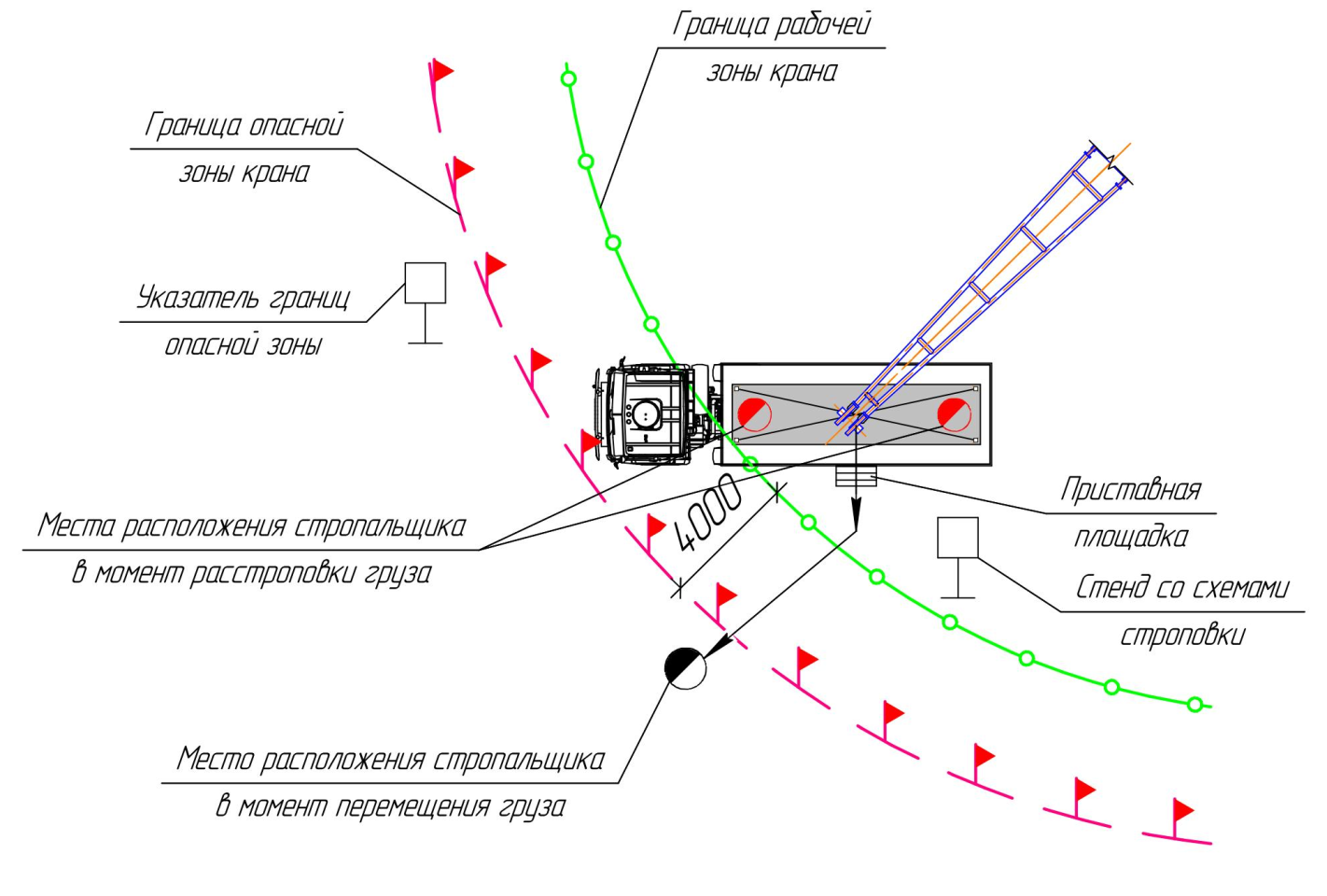

Как помечается зона опасности по правилам?

Правила ограждения опасной зоны работы грузоподъемного оборудования указаны в СНиП. Согласно требованиям документа, краны следует оборудовать устройствами для принудительного ограничения радиуса действия подъемного механизма. Если расстояние от радиуса действия до грузозахватного устройства не превышает 7 метров, то скорость поворота стрелы необходимо снизить до наименьшего значения. На опасных участках должны быть установлены предохранительные и страховочные приспособления. По границе опасной зоны устанавливают защитный экран высотой равной или превышающей значение максимальной высоты подъема груза. Опасные участки на рабочей площадке отображают в проектной документации.

В проекте указывают следующие данные:

• Границы опасной зоны в процессе работы и временной остановки грузоподъемной техники.
• Расположение объектов, обеспечивающих функционирование рабочей площадки.
• Маршруты передвижения транспортных средств и рабочих.
• Заграждения, установленные по периметру площадки.
• Расположение специальных знаков на границах опасных участков, предупреждающих прохожих и рабочих о необходимости соблюдения правил техники безопасности при нахождении в опасных зонах.

Предупреждающие знаки изготавливают по ГОСТу, закрепляют на опорах и устанавливают в зоне хорошей видимости. При наличии близкорасположенных к рабочей площадке пешеходных зон, на ограждения наносят предупреждающие надписи. Выполнить расчеты и приобрести краны Fuwa и XJCM на выгодных условиях можно в компании ООО «ФГК».

Опасные зоны на строительной площадке

Опасные зоны на строительной площадке

Опасные зоны подразделяются на постоянные и временные. Постоянные — те, которые действуют длительное время: зоны при монтаже зданий, кладке на высоте, производстве земляных работ и др. К временным относят те зоны, которые действуют не более одной смены. Это могут быть взрывные работы, монтаж крана, валка стен, труб и т. п. Определение размеров опасных зон и способов их ограждения производится в проектах производства работ.

Границы опасных зон в местах, над которыми происходит перемещение грузов подъемными кранами, а также вблизи строящегося здания принимаются от крайней точки горизонтальной проекции наружного наименьшего габарита перемещаемого груза или стены здания с прибавлением наибольшего габаритного размера перемещаемого (падающего) груза и минимального расстояния отлета груза при его падении согласно таблице 1.

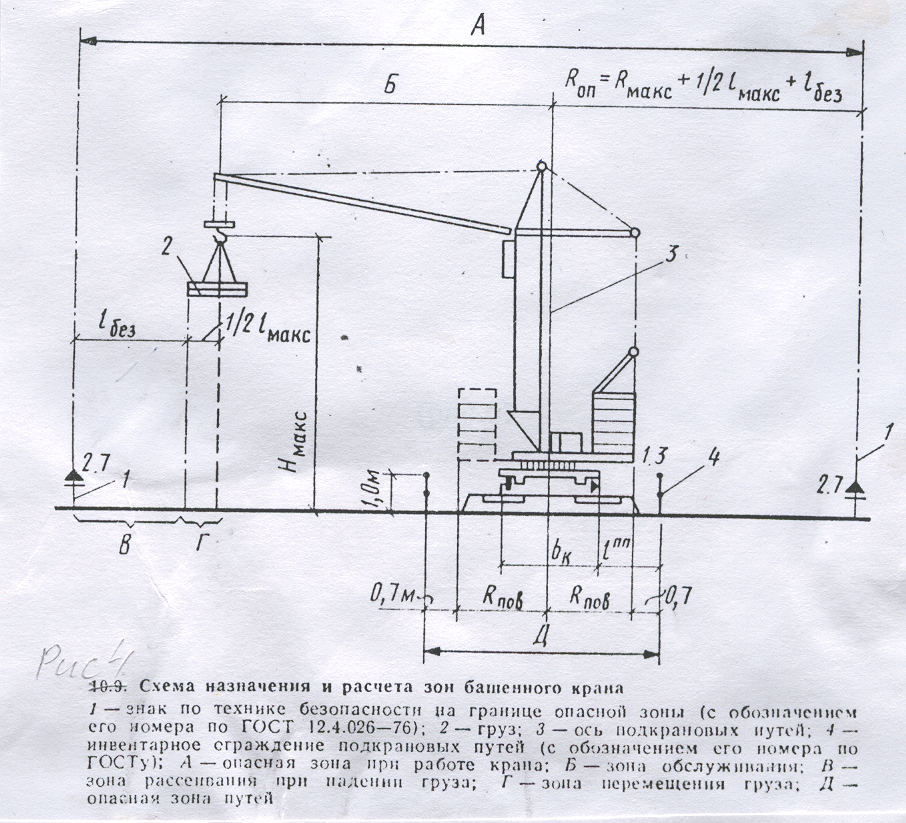

Опасные зоны различных кранов и экскаваторов определяются радиусом действия их рабочих органов. Опасной зоной при работе башенных кранов является площадь, ограниченная параллельными линиями, отстоящими по оси подкранового пути, на расстояние, равное наибольшему вылету крюка в каждую сторону с возможным отлетом груза при его падении. Габарит опасной зоны в плане будет определен шириной:

L = 2R + l1, (1)

где:

l1 — длина подкранового пути, м;

R — наибольший вылет крюка, м.

Для автомобильных и гусеничных кранов опасной зоной считается площадь, описанная стрелой. С учетом отлета груза радиус опасной зоны определяют как:

r = R + S1, (2)

где:

R — максимальный рабочий вылет крюка, м;

S1 — наибольший возможный вылет груза при его падении, м, определенный как S1 = √h2 (m (1 – cosa1) + a1) (h2 — расстояние от земли до поднятого элемента, м; m — длина ветви стропа, м; cosа1 — расстояние от центра тяжести элемента до его края, м; а1 — угол между ветвью стропа и вертикальной осью).

Для некоторых кранов, у которых скорость поворота стрелы небольшая, в опасной зоне выделяется еще в виде сектора круга запретная зона. В таких случаях в опасной зоне разрешается находиться только стропальщику, обслуживающему данный кран. В запретной зоне крана запрещено нахождение даже стропальщику.

Границы опасных зон, в пределах которых действует опасность поражения электрическим током, устанавливаются согласно таблице 2.

Границы опасных зон, в пределах которых действует опасность воздействия вредных веществ, определяются замерами по превышению допустимых концентраций вредных веществ, определяемых по государственному стандарту.

Для Цитирования:

Опасные зоны на строительной площадке. Охрана труда и техника безопасности в строительстве. 2017;5-6.

Полная версия статьи доступна подписчикам журнала

Для Цитирования:

Опасные зоны на строительной площадке. Охрана труда и техника безопасности в строительстве. 2017;5-6.

ФИО

Ваш e-mail

Ваш телефон

Нажимая кнопку «Получить доступ» вы даёте своё согласие обработку своих персональных данных

Ваше имя

Ваша фамилия

Ваш e-mail

Ваш телефон

Придумайте пароль

Пароль еще раз

Запомнить меня

Информируйте меня обо всех новостях и спецпредложениях по почте

На указанный Вами номер телефона был отправлен код подтверждения.
Повторно запросить код можно будет через секунд.

Код подтверждения

На указанный Вами номер телефона был отправлен код подтверждения.
Повторно запросить код можно будет через секунд.

Код подтверждения

На указанный Вами номер телефона был отправлен код подтверждения.
Повторно запросить код можно будет через секунд.

Код подтверждения

Логин

Пароль

Ваше имя:

Ваш e-mail:

Ваш телефон:

Сообщение:

На сайте используется защита от спама reCAPTCHA и применяются
Условия использования
и Конфиденциальность Google

Использовать это устройство?

Одновременно использовать один аккаунт разрешено только с одного устройства.

На указанный Вами номер телефона был отправлен код подтверждения.
Повторно запросить код можно будет через секунд.

Код подтверждения

×

Мы перевели вас на Русскую версию сайта

You have been redirected to the Russian version

Мы используем куки

Каковы наиболее распространенные опасности при работе с краном?

Безопасность крана

Краны являются важным оборудованием во многих отраслях промышленности. Из-за того, что он такой большой и перемещает такие тяжелые предметы, он также может быть очень опасным. Изучение различных опасностей, связанных с использованием кранов, поможет определить риски на рабочем месте. Читайте дальше, чтобы узнать о некоторых наиболее распространенных угрозах безопасности крана, чтобы можно было предпринять шаги для защиты всех.

Падающие грузы: Когда груз перемещается по воздуху, может произойти что-то, что приведет к его падению. В худшем случае линия обрывается, и весь груз падает на область ниже. Однако гораздо чаще один или несколько объектов неправильно закрепляются, так что они падают. Любой человек, находящийся ниже груза, подвергается серьезному риску получения травмы в случае удара этими падающими предметами.

Перегрузка крана: Каждый кран имеет максимальный вес груза, который он может выдержать. В некоторых случаях эта максимальная нагрузка будет варьироваться в зависимости от таких факторов, как расстояние до крана, фундамент, на котором он стоит, и многое другое. Если перемещаемый груз превышает максимальное номинальное значение, это может привести к опрокидыванию крана, чрезмерному раскачиванию груза или другим проблемам. Никогда не бывает безопасно превышать максимальный предел нагрузки, даже немного.

Опасность поражения электрическим током: Краны обычно работают на большой высоте, что означает, что они могут находиться в той же зоне, что и электрические линии и источники опасности. Если оператор не будет осторожен, кран может задеть электрические провода, что очень опасно. Это может привести к поражению оператора электрическим током или обрыву линии, подвергая находящихся на земле большому риску.

Точки защемления: Большинство кранов могут двигаться у основания, чтобы доставить груз туда, куда ему нужно. Когда это происходит, любой, кто находится в зоне вокруг крана, может попасть в защемление и быть раздавленным. Оператор крана обычно не видит зону непосредственно вокруг машины, что делает эту угрозу безопасности еще более серьезной.

Аналогичные вопросы

• Требуются ли системы защиты от падения при работе с краном?
• Следует ли маркировать краны?
• Что такое мостовой кран?
• Что такое кран EOT?
• Какие средства административного контроля повышают безопасность крана?
• Какие средства технического контроля обеспечивают безопасную работу крана?
• Как оставить мостовой кран, когда он не используется?
• Какие знаки необходимы для мостовых кранов?
• Что такое квалифицированный сигнальщик?

Дополнительные ресурсы

Просмотреть все Вопросы и ответы по безопасности кранов

Другие БЕСПЛАТНЫЕ ресурсы:

• Руководство по знакам безопасности OSHA
• Безопасность крана
• Что такое кран?
• Знаки безопасности крана
• Чем занимается оператор оборудования?

Полезные ресурсы

Безопасность крана | Общие опасности и меры контроля

В период с 1989 по 2009 год было выявлено 86 инцидентов, связанных с обрушением или серьезным разрушением конструкции башенного крана. Это подчеркивает, что если вы используете краны и другое грузоподъемное оборудование на работе, знание опасностей и знание того, какие шаги вы можете предпринять, чтобы снизить риск, имеет решающее значение для обеспечения вашей безопасности.

В этой статье подробно описаны основные опасности, связанные с краном, с которыми вы можете столкнуться на работе, а также даны важные советы по безопасности, чтобы защитить себя от травм.

Каковы наиболее распространенные опасности крана?

Работа с кранами сопряжена со многими опасностями, а небезопасные методы работы могут привести к травмам, смертельным случаям и дорогостоящему повреждению зданий и материалов. Поэтому важно знать об основных опасностях и о том, как их избежать.

Некоторые из основных опасностей, связанных с краном, включают:

Падающие грузы

При работе с мостовыми кранами падающие грузы являются одной из наиболее распространенных и наиболее опасных опасностей. Падение груза может привести к нескольким травмам, смертельным случаям и значительному повреждению конструкций зданий и имущества. Кроме того, это также приведет к значительным временным и денежным затратам.

Падение груза с мостового крана может быть результатом:

• Некомпетентность оператора. Вы должны обеспечить надлежащую подготовку своих сотрудников, чтобы они могли выполнять свои функции компетентно и безопасно.
• Скольжение.  Если вы не закрепите груз должным образом, это может привести к соскальзыванию материала.
• Механическая неисправность. Риск механического отказа можно снизить, если обеспечить проведение плановых проверок, технического обслуживания и ремонта компетентным лицом через соответствующие промежутки времени.
• Две блокировки. Две блокировки происходят, когда самый верхний компонент подъемной линии (например, грузовой блок, блок крюка, ремонтный шар) касается верхнего блока, наконечника стрелы или аналогичного компонента. Когда происходит две блокировки, на линию оказывается повышенное напряжение, что может привести к падению груза или компонентов крана.

Опасность поражения электрическим током

Около 50% несчастных случаев с мостовыми кранами происходят в результате контакта металлической части крана с источником питания (например, с высоковольтной линией электропередач). Существует риск того, что подъемный трос или стрела крана коснутся линий электропередач при перемещении материалов поблизости или под ними. В то время как те, кто непосредственно прикасается к крану, с наибольшей вероятностью могут быть поражены электрическим током, все рабочие, находящиеся поблизости, также подвергаются риску. Таким образом, одна авария может привести к множеству смертей и травм. Около 200 смертельных случаев в год являются результатом контакта с линиями электропередач, поэтому крайне важно, чтобы предварительное планирование выполнялось до начала работы.

Перегрузка крана

Большинство поломок и нарушений конструкции крана происходит в результате перегрузки крана кем-либо. Если вы превысите эксплуатационную мощность крана, вы, вероятно, подвергнете его структурным напряжениям и вызовете необратимые повреждения.

Вы можете перегрузить кран, если:

• Раскачаете или резко уроните груз.
• Поднимайте грузы, превышающие грузоподъемность крана.
• Используйте дефектные компоненты.
• Перетаскивание грузов.
• Боковая загрузка стрелы.

Нужен курс?

Наш учебный курс LOLER поможет вам понять необходимые действия, которые необходимо предпринять для соблюдения нормативных требований и предотвращения причинения вреда любому, кто работает с грузоподъемными операциями и оборудованием или рядом с ними.

Советы по безопасности при работе с краном

При работе с краном всегда существует опасность. Однако вы можете свести риски к минимуму, приняв соответствующие меры предосторожности для безопасного выполнения всех операций.

Для безопасного выполнения операций с краном вам необходимо:

• Соответствующим образом обучить всех сотрудников. Как работодатель вы несете юридическую ответственность за проведение надлежащего обучения по охране труда и технике безопасности для всех ваших сотрудников, чтобы они были компетентны в своей работе. Обучая своих сотрудников, вы повысите безопасность на рабочем месте, удовлетворенность и прибыль, поскольку уменьшите количество травм, смертельных случаев, несчастных случаев и прогулов по болезни.
• Убедитесь, что сотрудники знают, что они не должны стоять под грузом, и убедитесь, что операторы никогда не поднимают груз над сотрудником. Никогда не стойте под краном и не поднимайте над собой груз. Крайне важно, чтобы ваши сотрудники знали об этом и избегали ходить по зонам, где краны находятся над головой.
• Знать, понимать и соблюдать Правила подъемных операций и подъемного оборудования 1998 года (LOLER). Чтобы узнать больше о своих юридических обязанностях в соответствии с LOLER, ознакомьтесь с нашим Руководством LOLER по часто задаваемым вопросам.
• Регулярное техническое обслуживание и ремонт всего оборудования на объекте через определенные промежутки времени. Частью вашей юридической ответственности в соответствии с LOLER является проведение текущего, периодического технического обслуживания и ремонта, чтобы обеспечить безопасное рабочее состояние вашего оборудования.
• Обеспечьте постоянное присутствие диспетчера на объекте, когда краны работают.
• Информируйте сотрудников о ваших ограничениях по нагрузке и подъему и строго соблюдайте их.
• Убедитесь, что при необходимости на месте отображаются четкие предупреждающие сигналы. Вы должны разместить соответствующие знаки опасности во всех опасных зонах на объекте, чтобы предупредить своих сотрудников о потенциальных опасностях.   Вы также должны убедиться, что все ваши сотрудники знают и понимают все предупреждающие знаки, чтобы они знали, когда они входят в опасную зону.
