Содержание

Как правильно установить диск сцепления на маз с однодисковым сцеплением

Однодисковое сцепление МАЗ

Как базовые составляющие силового агрегата автомобиля выступают двигатель и коробка переключения скоростей. Первый собственно вырабатывает крутящий момент, необходимый для движения, вторая – обеспечивает достаточный диапазон передаточных чисел для эффективного использования транспортного средства. В вариации с механическими КПП (а на грузовиках Минского Автозавода, как правило, стоят именно они) есть еще один весьма нужный «компонент» – фрикцион-сцепление, двух или однодисковое. Вот о последнем мы и будем говорить дальше…

Все очень просто, МКПП представляет собой набор из валов и зубчатых колес-шестерен. В зависимости от того, какая пара шестерен передает вращение, изменяется угловая скорость и передаточное число. Но в большинстве своем переключение с одной пары на другую выполняется при движущихся валах-шестернях, что означает серьезные удары по зубьям и резкие скачки истирающего воздействия. Чтобы нивелировать этот неприятный нюанс и применяются сцепления, которые предназначены для выполнения нескольких функций:

Благодаря подобной схеме удается предохранять детали двигателя-трансмиссии от чрезмерных нагрузок, тем самым, защищая их от быстрого износа и поломок. Кроме того, более плавным становиться само движение автомобиля, его старт, и повышается надежность торможения в экстренных ситуациях. Чтобы понять, как это получается, стоит разобраться с внутренним устройством и принципами функционирования.

КАК УСТРОЕНО И РАБОТАЕТ

Классификация автосцеплений на одно- и многодисковые проводиться согласно тому, сколько ведомых дисков есть в его конструкции. Наиболее часто встречающееся однодисковое сцепление МАЗ, это модели ЯМЗ-181/182, и как раз на их примере мы будем описывать внутреннюю начинку. Итак, все составляющие узла можно разделить на три группы – ведущие-ведомые и механизм выключения. Теперь, подробнее о них.

Это нажимной диск с кожухом, в сборе с пружиной, о которой мы еще поговорим, они образуют единый конструктивный блок, называемый корзиной из-за специфической конфигурации. Кожух крепиться на маховик дизель-мотора посредством болтового крепежа, а диск соединен с ним упругими стальными полосами (четыре «пакета» по 4 же пластины). При этом с картером крепеж заклепочный, а с нажимным – резьбовой. За счет такого решения удается организовать центровку размещения безо всяких дополнительных приспособлений и в то же время получить некоторую свободу взаимного перемещения, необходимого по функциональному назначению. Изгиб у пластин сформирован внутрь, и потому они стремятся отвести нажим-диск от маховика.

Между диском и корпусом помещается диафрагменная пружина. В свободном состоянии она напоминает формой тарелку, расположенную выпуклой стороной к нажимному. Специальные болты в собранном виде держат ее в напряжении, сообщая ее почти плоскую форму, стремясь вернуть первоначальный изгиб, она прижимает ведущую часть к маховику. Из-за особого конструктива меньшего диаметра этот вариант часто называют лепестковым, но главное то, что при таком исполнении у прижимной силы нелинейные характеристики

В нашем случае речь идет о диске, подвижно (через ступицу со шлицами) установленном на «первичке» и расположенном так, чтобы нажимной зажимал его на маховик, то есть, обеспечивалась передача трением. Чтобы трение было более сильным, а также для предохранения основного тела ведомого и уменьшения температурных деформаций, на его контактной поверхности установлены фрикционные накладки из композитного материала. Между ними и основой тоже есть пружины, что гарантирует нужную плавность при соединениях. Тело и ступица соединены не жестко, а также посредством упругого демпфера, что позволяет нивелировать крутильные колебания.

По мере износа фрикцион-накладок, пресловутая нелинейная характеристика диафрагменной пружины обуславливает увеличение давления на нажимной, смещая его дальше к ведомому, сохраняя нужное для качественной передачи усилие. Чтобы прекратить передачу требуется снять давление опорного пояса диафрагмы, чем и занимается следующий объект нашего рассказа.

Основные составляющие – вилка и муфта, установленная на валу и соединенная через упорное кольцо с пружиной. Их работа организована так – при срабатывании привода (нажатии на педаль) происходит поворот вала, контактирующего с вилкой. Она упирается в выступы на муфте и заставляет ее сместиться. Так как есть фиксаж, то выполняется и деформирование пружины с дальнейшим отводом нажимного, пакет упругих пластин которого уже не ограничивается сторонним воздействием. При отпускании педали все осуществляется в обратной очередности.

ОБСЛУЖИВАНИЕ И ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Периодичность техобслуживания сцеплений-приводов МАЗ соответствует срокам, устанавливаемым для дизель-двигателя, с которым они используются. Что касается необходимых работ, то выделить можно следующие:

Из сбоев в работе можно выделить пробуксовку и ведение. В первом случае, характеристикой неисправности является неполное включение. То есть, диски не сжимаются с должной силой, и если при малых оборотах еще есть шанс на плотный контакт, то при более высоких наблюдается проскальзывание ведущих-ведомых элементов относительно друг друга. Чаще всего проблема здесь в изношенных накладках, хотя не исключаются и приобретенные дефекты пружинных элементов.

Устройство и монтаж сцепления ЯМЗ-238

Технические параметры сцепления ЯМЗ-238

Сцепления ЯМЗ-238, ЯМЗ-236 отличаются лишь количеством нажимных пружин. Сцепление ЯМЗ-238 может выполняться в герметизированном варианте.

Кожух 16 (рис. 1) сцепления ЯМЗ-238 автомобилей МАЗ-5516, МАЗ-64229, 6303 и Краз-255, 6510, Краз-65101, штампованный из листовой стали, с нажимным диском 19 в сборе устанавливается на маховике 20 двигателя, а ведомые диски 21 – на шлицевой части первичного вала коробки передач.

Передний и задний ведомые диски сцепления ЯМЗ-238 взаимозаменяемы и устанавливаются в определенном положении, как показано на рисунке.

Ведомые диски сцепления зажимаются постоянным усилием цилиндрических нажимных пружин 17 между маховиком двигателя, средним и нажимным дисками.

Сцепление ЯМЗ-236 имеет восемнадцать нажимных пружин, сцепление ЯМЗ-238 – двадцать пружин. Под пружины со сторон нажимного диска подложены термоизолирующие прокладки 18.

Нажимной и средний ведущий диски сцепления ЯМЗ-238 связаны с маховиком четырьмя шипами, находящимися на наружной поверхности дисков.

В зажатом состоянии ведомые диски передают крутящий момент двигателя на первичный вал коробки передач.

Выключение сцепления ЯМЗ-238 производится муфтой 11. Муфта с подшипником, перемещаясь в сторону двигателя, отводит нажимной диск от ведомого диска, передавая усилие через четыре жестких оттяжных рычага 5.

Рабочий ход муфты выключения сцепления ЯМЗ-238 автомобилей МАЗ-5516, МАЗ-64229, 6303 и Краз-255, 6510, Краз-65101, с учетом свободного хода, должен быть не менее 18,2 мм (размер «D»).

Величина свободного хода регулируется механизмом выключения сцепления. Упорное кольцо оттяжных рычагов перемещается в сторону коробки передач на 27 мм за счет допустимого износа фрикционных накладок.

Гарантированные зазоры между ведомыми дисками сцепления ЯМЗ-238 и поверхностями трения маховика, среднего ведущего и нажимного дисков при выключении сцепления по мере износа накладок обеспечиваются механизмом автоматической регулировки отхода среднего диска, который состоит из штоков 1, закрепленных в каждом из четырех шипов среднего ведущего диска, разрезных колец 2, для перемещения по штоку которых необходимо определенное усилие, упорных планок 4, которые крепятся с кожухом сцепления болтами к маховику, и тарельчатых пружин 3, установленных на штоке между кольцом 2 и планкой 4.

При выключении сцепления ЯМЗ-238 нажимной диск 19 отходит назад не менее чем на 2 мм, и освобождает задний ведомый диск 21.

Средний ведущий диск 22 под действием пружины 23 так же отходит назад, до упора кольца 2 в планку 4 через тарельчатую пружину, на величину 1,2±0,1 мм, освобождая передний ведомый диск.

По мере износа фрикционных накладок сцепления ЯМЗ-238 средний ведущий диск под действием нажимных пружин нажимного диска перемещается к маховику, кольца 2 при этом упираются в кожух сцепления, перемещаясь по штокам 1 и сохраняя размер между кольцами и тарельчатыми пружинами.

1 – шток; 2 – кольцо; 3 – тарельчатая пружина; 4 – планка; 5 –оттяжной рычаг; 6 – вилка оттяжного рычага; 7 – регулировочная гайка; 8 – распорная пластина: 9 – стопорная пластина; 10 – петля пружины оттяжного рычага; 11 – муфта выключения сцепления с подшипником; 12 – шланг подачи смазки к муфте выключения сцепления; 13 – вилка выключения сцепления; 14 – упорное кольцо оттяжных рычагов; 15 – вал вилки выключения сцепления; 16 – кожух сцепления; 17 – нажимная пружина; 18 – термоизолирующая прокладка; 19 – нажимной диск; 20 – маховик; 21 – ведомые диски; 22 – средний ведущий диск; 23 – отжимная пружина; D – минимальный ход выжимной муфты

Установка сцепления ЯМЗ-238

Если двигатель автомобилей МАЗ-5516, МАЗ-64229, 6303 и Краз-255, 6510, Краз-65101, на который предусматривается установка сцепления ЯМЗ-238, подвергался разборке со снятием маховика, картера маховика или проведена их замена, то перед установкой сцепления и коробки передач на двигатель необходимо проверить расположение посадочных и установочных поверхностей на картере маховика и маховике, относительно оси коленчатого вала.

Кроме того на установочных поверхностях не должно быть забоин, следов коррозии, грязи, масла и т.п.

На поверхности трения маховика допускаются незначительные прижоги с сеткой микротрещин, равномерный износ не более 0,4 мм и износ в виде 2-х кольцевых канавок глубиной не более 0,25 мм.

На картере маховика биения торца и выточки 515 мм под установку картера сцепления ЯМЗ-238 не должны превышать 0,5 мм.

На маховике биение выточки 475 мм под установку кожуха сцепления ЯМЗ-238 и поверхности трения на диаметре 420..430 мм не должно превышать 0,3 мм.

Перед установкой сцепления ЯМЗ-238 автомобилей МАЗ-5516, МАЗ-64229, 6303 и Краз-255, 6510, Краз-65101 проверить состояние переднего подшипника первичного вала установленного в выточку коленчатого вала – внутреннее кольцо подшипника должно вращаться без заеданий, радиальный зазор должен быть не более 0,05 мм, полость коленчатого вала и подшипника должна быть заполнена смазкой, рекомендуется использовать смазку Шрус-4.

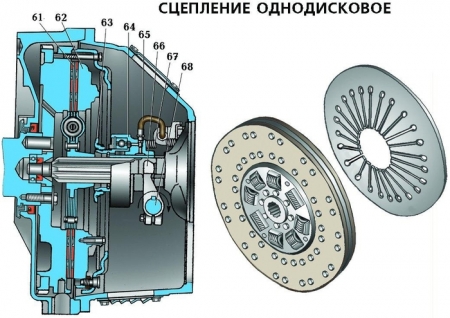

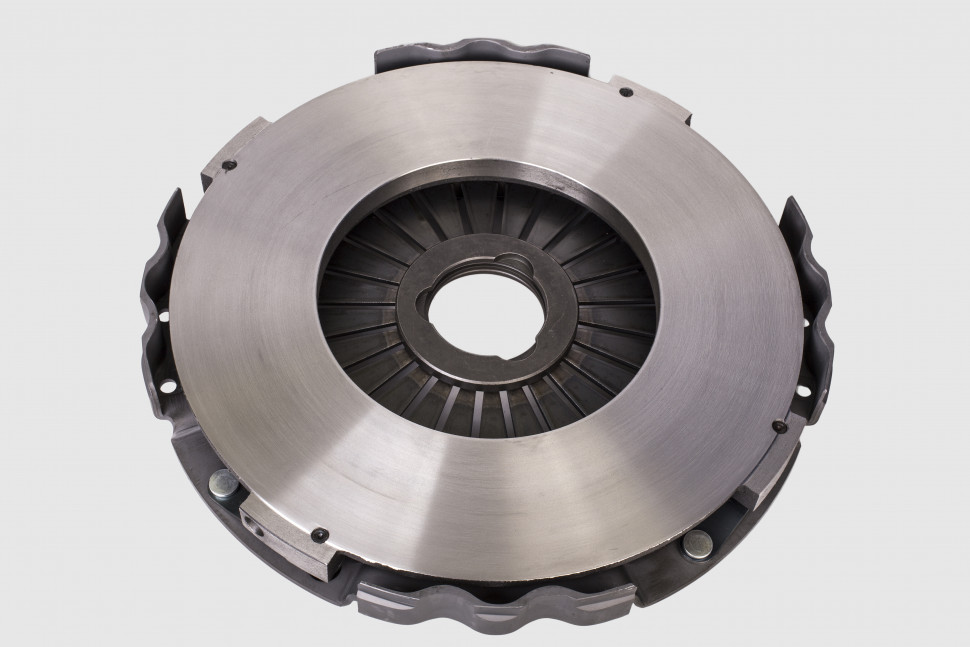

Однодисковое сцепление МАЗ

Однодисковое сцепление МАЗ выпускается с конца 90 – ых годов прошлого века. Сцепление такой конструкции имеют много преимуществ, по сравнению с двухдисковыми сцеплениями, которые раньше устанавливались на автомобили марки МАЗ.

Однодисковое сцепление МАЗ служит для плавного начала движения автомобиля, передачи крутящего момента от силового агрегата к коробке перемены передач при передвижении, разъединении коробки передач и мотора при переключении передач. Ко всему прочему сцепление также предотвращает поломку двигателя и элементов трансмиссии при резком изменении скорости транспортного средства, так как в этот момент возникают динамические перегрузки, которые плохо влияют на работу отдельных элементов автомобиля.

Замена сцепления камминз

В автомобиле множество важных деталей, среди которых и сцепление. Оно служит для передачи крутящего момента с вала двигателя на колеса. Сцепление также отключает трансмиссию, что дает возможность плавного переключения передач.

Зная все это, можно сделать вывод, что на сцепление идет сильная нагрузка. Ведь именно оно должно уменьшить нагрузку двигателя, не позволяя ему выйти из строя.

Нагрузка на сцепление может увеличиваться в зависимости от стиля вождения, а также умения водителя обращаться с этим механизмом. Во время езды по городу невозможно обойтись без частых остановок и плавного трогания. Кроме того необходимо постоянно переключатся между скоростями – это все дает дополнительную нагрузку на сцепление, и оно изнашивается быстрее, особенно это касается выжимного диска.

О проблемах со сцеплением может свидетельствовать изменения в работе автомобиля. Возможны появления шумов и возникновения неприятного запаха в салоне. Также могут быть проблемы с педалью сцепления: она западает или меняется свободный ход.

Упускать из внимания такие изменения нельзя. Перебои работы сцепления могут повлечь за собой поломку двигателя, трансмиссии, колес, а также иных агрегатов машины. Чтобы убедиться в правильности постановки «диагноза» лучше обратится в сервисный центр.

В случае когда авто эксплуатировалось бережно, а также имеет небольшой пробег, существует вероятность не полной замены сцепления, а только какой-то из его деталей (подшипника, корзины или диска). Но когда изношенность всего механизма сцепления достаточно сильная, то потребуется менять его целиком. Это и понятно, зачем менять каждую из детали, если можно поменять все в сборе.

Конечно же, замену или ремонт сцепления лучше произвести у профессионалов на СТО. Так будет и уверенность, что все сделано правильно, и время сэкономит. Но купить запчасти можно и заранее, выбрав самый подходящий вариант. Сцепление камминз можно встретить на таких автомобилях:

Газель Бизнес и Некст;
Валдай, Газон Некст, Паз и Кавз;
Камаз и другие.

Сам процесс ремонта одинаков в большинстве автомобилей. Для выполнения работ будут необходимы подъемник и специальные инструменты. Для начала необходимо отключить массу аккумулятора, затем авто нужно зафиксировать на подъемнике. Далее снимаются передние колеса и открывается доступ к сцеплению. Перед тем как его извлечь нужно снять тросы указателей, коробку передач, заднюю опору и привод. Когда все это снято, можно приступать к демонтажу старого и установки нового сцепления.

Сцепление маз однодисковое лепестковое устройство установка. Ремонт сцепления маз

МАЗ, какие узлы включает в себя данный элемент. Сегодня «АвтоРесурс» подробно расскажет, как делать ремонт сцепления МАЗ. Практические советы, фото замены сцепления МАЗ помогут в ремонте современного грузовика.

Ремонт сцепления МАЗ – с чего начать?

Регулировка сцепления МАЗ намного сложнее ремонта элемента. Нюансы регулировки мы затронем в следующих статьях. А сейчас изучим, как делается замена сцепления маз. Прежде чем приступать к ремонту запчасти маз, советуем подумать о причинах поломки. Сцепление маз может выйти из строя и из-за поломки ведомого диска, и из-за износа подшипников, пружин и сальников. Как следствие, вы можете заметить, что грузовик:

Еще одна причина поломки сцепления маз – переключать передачи очень сложно. Устранить данные симптомы износа может регулировка сцепления маз. Самое первое, что делаем – это проверяем ПГУ. Понажимайте на педаль сцепления. Обратите внимание на шток ПГУ. Если у данного элемента есть ход, т е он постепенно выдавливает вилку с выжимным – запчасть исправна и не требует замены. Ремонт сцепления маз имеет несколько этапов. После проверки ПГУ смотрим на кожух сцепления. В идеале он не должен содержать подтеков масла. В некоторых случаях, сцепление может «буксовать» и из-за излишка масла. Смотрим, устраняем причины. Если автомобиль даже после удаления масла и проверки ПГУ работает неисправно – делаем ремонт сцепления маз дальше. Замена сцепления маз – снимаем КПП Поломка рассматриваемого элемента возможна по причине выхода из строя диска сцепления, корзины и подшипника (выжимного). Иногда диски заливаются маслом. Однако понять, почему буксует сцепление, почему тугое сцепление, вы сможете только после разбора КПП. Поэтому снимаем коробку передач и продолжаем ремонт сцепления маз. Рекомендую попутно заменить несколько запчастей маз, которые, в принципе, не влияют на поломку сцепления.

Дело в том, что в большинстве случаев элементы имеют значительные следы износа, что со временем приведет к поломке. Тем более, если вы делаете ремонт сцепления маз, значит, коробка не снималась как минимум год. Поэтому расходник кое-какой действительно придется заменить. Замена сцепления маз чаще всего включает и покупку нового:

Только после покупки новых деталей рекомендую делать ремонт сцепления маз. Заменяем сцепление самосвала Для начала поднимаем кузов. Не забудьте зафиксировать его в данном положении. Так замена сцепления не причинит вам вреда. В общем, соблюдайте элементарную технику безопасности. После постепенно сливаем масло с коробки передач. Отсоединяем такие элементы как насос подъема кузова, кардан и трубки. Ремонт сцепления маз требует и снятия траверсы с задней подушкой опоры, ПГУ и его кронштейна. Подчеркну – ОБЯЗАТЕЛЬНО снимите кронштейн! Регулировка сцепления маз, чаще всего, если не снять кронштейн, может привести к поломке вилки выжимного подшипника и его пружины.

Источник

Регулировка сцепления МАЗ

В прошлых статьях мы рассматривали вопрос ремонта сцепления МАЗ и его устройства.

Сегодня мы предлагаем несколько полезных советов, которые помогут вам сделать регулировку сцепления МАЗ.

Также мы расскажем, как прокачать сцепление на МАЗ.

Инструкция по регулировке сцепления МАЗ

Сцепление грузового автомобиля представляет собой двухдисковое устройство фрикционного типа, которое устанавливается в картере грузовика.

функция – разъединение коленвала мотора грузовика от коробки передач. Также сцепление при переключении передач плавно соединяет элементы (КПП и коленвал двигателя). Однако со временем механизмы изнашиваются.

Поэтому делается регулировка сцепления МАЗ. Для этого советуем купить:

Накидные и рожковые ключи;
Штангенциркуль и линейку.

Итак, регулировка сцепления МАЗ делается следующим образом. Сначала необходимо обеспечить максимально правильный зазор между поверхностями механизма. Для этого отрегулируем величину отхода такого элемента как ведущий диск

Обратите внимание зазор между регулировочной гайкой и торцом крышки корпуса клапана. Советуем также их отрегулировать

Регулировка двухдискового сцепления МАЗ требует терпения. Поэтому продолжаем дальше. Приступаем к демонтажу картера маховика и крышки его люка. Все это необходимо для варьирования величины отхода среднего диска (ведущего). Регулировка сцепления МАЗ на данном этапе делается так:

Включаем сцепление;
Устанавливаем рычаг КПП на нейтралку;
Поворачиваем маховик двигателя;
Отворачиваем контргайки винтов;
Вворачиваем до упора 4 винта в средний ведущий диск.

Регулировка двухдискового сцепления МАЗ все еще не закончена.

Важно Как сделать полноприводный минитрактор 4х4 своими руками

Далее продолжаем вращать маховик, предварительно отвернув винты на 1 оборот. После зафиксируем данные элементы контргайками.

Есть один момент — регулировка двухдискового сцепления МАЗ требует постоянного удержания инструментом винта. Таким образом отрегулированный зазор не сможет сбиться. Продолжаем регулировку.

Регулировка двухдискового сцепления МАЗ включает работу именно с этим нюансом. Для регулировки зазора ослабляем контргайку регулировочной гайки. После фиксации необходимого зазора (3,3-3,7 мм), затягиваем крепеж. Все, регулировка двухдискового сцепления МАЗ сделана.

Как прокачать сцепление на МАЗ?

Регулировка двухдискового сцепления МАЗ не занимает особо много времени. Однако с прокачкой сцепления иногда возникают проблемы.

Прежде чем думать о том, как прокачать сцепление на МАЗ, советуем убедиться в необходимости данной процедуры. Одна из главных причин того, что нужно прокачивать ПГУ – плохое включение передач. То есть в этом случае, сцепление включается не совсем полностью, так как в гидролинию автомобиля попал воздух. Поэтому знать, как прокачать сцепление на МАЗ, необходимо всем автовладельцам.

В помощь вам – небольшая инструкция.

Перед прокачкой сцепления МАЗ постепенно заполняем бачок гидропривода жидкостью до уровня одного, полтора сантиметра (1-1,5 см).

Важно очистить от загрязнений клапан выпуска цилиндра. Снимаем защитный колпачок с его головки

Надеваем на элемент резиновый шланг. Обычно он есть в принадлежностях МАЗ.

Как прокачать сцепление на МАЗ? Просто! Главное – желание и время. Поэтому делаем процесс прокачки далее. Постепенно опускаем свободный конец шланга в жидкость гидропривода. Подчеркну, что ее нужно обязательно налить до середины в литровую емкость. Только после этого легонько начинаем нажимать на педаль сцепления автомобиля. Между нажатием – 1-2 сек интервала. Нажимаем примерно 4 раза.

Советы о том, как прокачать сцепление на МАЗ, совершенно бессмысленны, если вы не уловите суть процесса. Можно сколько угодно нажимать на педаль, но … не добиться желаемого эффекта.

Поэтому при 1 нажатии удерживаем педаль утопленной. Одновременно нужно отвернуть клапан выпуска воздуха примерно на ½ оборота. Таим образом, при 2,3 и 4 нажатии педали давление через шланг выгонит часть жидкости и, естественно, воздух. Если вы не видите в жидкости пузырьков – прекращаем нажимать педаль.

В данной статье мы рассказали вам, как прокачать сцепление на МАЗ доходчиво и понятно. И напоследок кое-что подчеркнем.

Во время прокачки крайне важно следить за уровнем жидкости в бачке. Если видите снижение более чем на 2/3 – доливаем жидкость. . Если регулировка двухдискового сцепления МАЗ и его прокачка завершены – обязательно доливаем жидкость до 1 -1,5 см от верхнего края

Если регулировка двухдискового сцепления МАЗ и его прокачка завершены – обязательно доливаем жидкость до 1 -1,5 см от верхнего края.

Как заменить

Замена сцепления выполняется в несколько этапов:

Как снять

Для того чтобы демонтировать механизм сцепного устройства, необходимо выполнить следующие действия:

Сборка

Этапы сборки механизма сцепления:

Порядок действий во время установки сцепления:

Как поставить диски

Многих водителей интересует, как устанавливается диск сцепления на МАЗе.

Для того чтобы поставить диски сцепления, необходимо:

Как вызвать мастеров

«Грузовой автосервис 24 Вольта» оперативно прибывает на место после телефонного звонка. Водитель сообщает свои координаты (с ориентирами), описывает проблему, перечисляет имеющиеся в наличии запчасти.

Гарантируем информационную поддержку профессионализм, ответственность. Цена замены сцепления на МАЗе – это реальная экономия без ущерба надежности. Поэтому, если появились проблемы с управляемостью, вызывайте наших специалистов, получайте быструю техническую помощь, платите за безопасность и комфорт.

Модели МАЗ, которые мы ремонтируем:

МАЗ-5440
МАЗ-6303
МАЗ-5551
МАЗ-4370
МАЗ-5336
МАЗ-5516
МАЗ-6430
МАЗ-5337
МАЗ-6310
МАЗ-5659

МАЗ-5434
МАЗ-4581
МАЗ-5316
МАЗ-6514
МАЗ-5549
МАЗ-500
МАЗ-5316
МАЗ-5334
МАЗ-4570
МАЗ-6312

МАЗ-4744
МАЗ-4782
МАЗ-103
МАЗ-6501
МАЗ-5549
МАЗ-5309
МАЗ-4371
МАЗ-5659
МАЗ-6516
МАЗ-5432

МАЗ-5309
МАЗ-6317
МАЗ-6422
МАЗ-6517
МАЗ-5743
МАЗ-5340
МАЗ-4571
МАЗ-5550

Обслуживание

Техническое обслуживание данного механизма выполняется следующим образом:

Как провести регулировку

Действия при регулировке сцепления МАЗ:

После того как водитель отрегулировал сцепной механизм, необходимо выполнить регулировку корзины сцепления МАЗ:

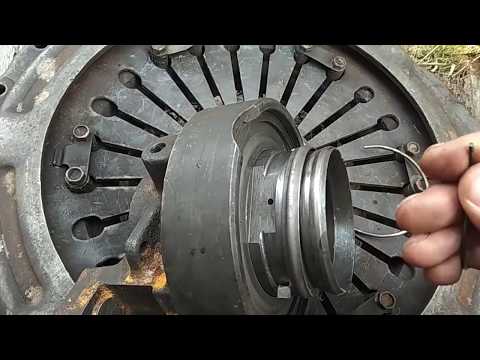

Установка выжимного подшипника маз однодисковое лепестковое

Хочу спросить совета знающих людей. У меня установлено лепестковое однодисковое сцепление. Соответственно установлен подшипник оттяжного типа. То что установочные кольца у него вылетают знаю, один раз разцепился, поэтому для надежности прихватил еще и сваркой, в разумных пределах конечно. Но на днях случилась поломка о которой никто никогда не слышал. Много человек приезжало посмотреть на это и все очень удивлялись. А случилось то, что у меня оборвало лапки на муфте подшипника. В оригинале она должна выглядеть вот так

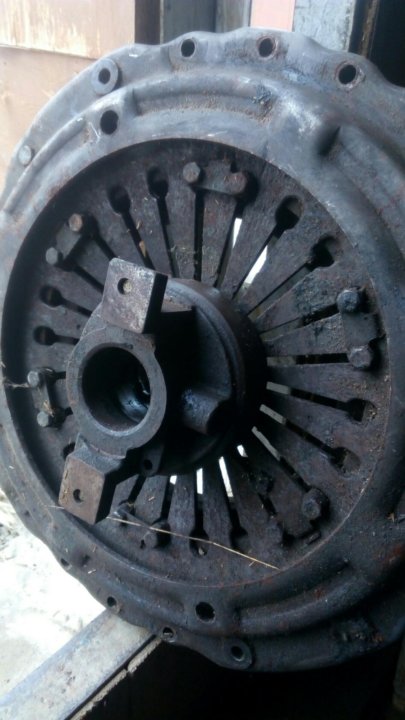

А у меня случилась вот такая история

Самая популярная версия это усталость металла или микротрещины.

Какие будут версии и кто еще с этим сталкивался.

Да, купил заводскую муфту прямо с завода. В магазинах разброс цен от 2500 за изделие даже близко не похожее на оригинал и к тому же полностью литое, до 5500-6000 за утверждение что оригинал. С фрезерованными лапками и латунными пятаками. Мне же вынесли с завода с цеха. Скажу что есть отличия от магазинных. Как говориться все что идет на конвеер то хоть как то проходит проверку. За цену говорить не буду, военная тайна.

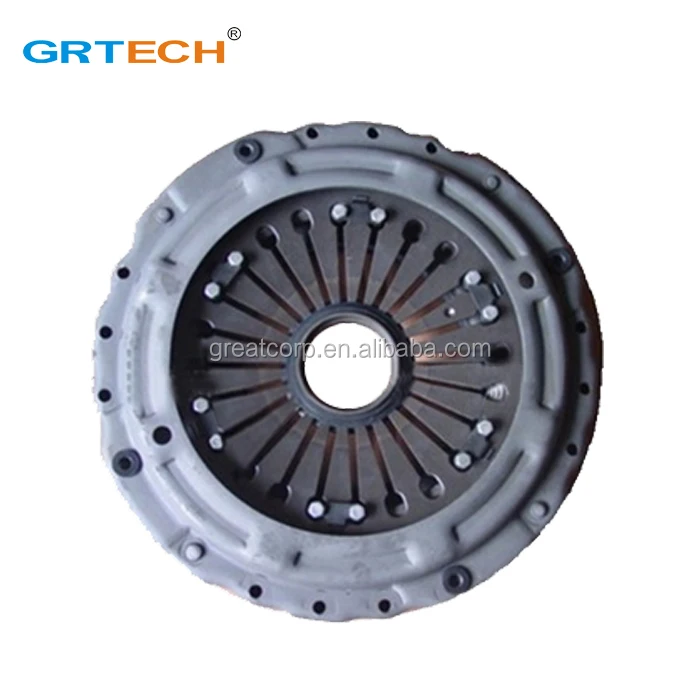

Диафрагменное сцепление модели 182 (рис. 1) состоит из ведущих и ведомых частей, а также деталей механизма выключения сцепления, устанавливаемых в картер сцепления

Ведущая часть сцепления — нажимной диск 2 с кожухом устанавливается на маховик двигателя и крепится болтами М10 (12 шт.) на диаметре 450 мм.

Центрирование осуществляется по цилиндрической проточке диаметром 475 мм на маховике и кожухе сцепления.

Нажимной диск соединен с кожухом при помощи 4-х пакетов пластин, обеспечивающих центрирование, осевое перемещение и передачу крутящего момента от кожуха к нажимному диску.

Для исключения проворота диафрагменной пружины относительно кожуха и нажимного диска установлено 6 пар втулок со специальными скобами.

Применение этих скоб позволяет сохранять постоянный контакт нажимного диска с пружиной и обеспечивать отход первого при выключении сцепления.

Ведомый диск 1 устанавливается между маховиком и нажимным диском и центрируется по шлицам первичного вала коробки передач.

В сцеплениях данного типа применен ведомый диск с демпфером пружинно-фрикционного типа с упругим креплением одной из фрикционных накладок.

Благодаря этому, сцепление снижает динамические нагрузки на трансмиссию при резких включениях (трогание с места, переключение передач), а также, исключает резонансные явления и снижает максимальные “пиковые” значения крутящего момента при установившемся движении транспортного средства. Крепление фрикционных накладок показано на рис. 2.

Механизм выключения сцепления состоит из муфты 4 (рис. 1) с подшипником, вилки 6 и валика 8. Муфта соединена через упорное кольцо 3 с диафрагменной пружиной с помощью запорного устройства.

Оттяжная пружина 7 (рис.1) исключает проворот и осевые перемещения втулки 7 (рис. 3) относительно упорного кольца 1 (рис. 3).

По мере износа фрикционных накладок муфта выключения сцепления 4 (рис. 1) перемещается вместе с пружиной в сторону маховика, при этом конструкция привода выключения сцепления автомобиля или другого транспортного средства обеспечивает поворот вилки 6 (рис. 1) по часовой стрелке после выбора зазора между лапками вилки и муфтой за счет периодической регулировки привода или постепенный поворот за счет конструкции гидропривода.

Конструкция запорного устройства показана на рис. 3. Она включает в себя упорное кольцо 1, втулку подшипника муфты 7 с фасонной канавкой, пружинное кольцо 2 круглого сечения, а также замковое кольцо 5.

Упорное кольцо 1 устанавливается на диафрагменную пружину при сборке нажимного диска с кожухом и удерживается за счет пружинной шайбы 3 и стопорного кольца 4. На рисунке муфта заперта (соединена) с упорным кольцом.

Внутри втулки подшипника муфты 7 установлено предохранительное кольцо 6, имеющее снаружи выступающий ус, препятствующий рассоединению муфты выключения сцепления и упорного кольца 1.

Выключение сцепления обеспечивается поворотом вала по часовой стрелке. Допустимое направление перемещения муфты и поворота вала для выключения сцепления показано на рис. 1 стрелками. Перемещение муфты и поворот вала в обратном направлении не допустимо.

В прошлой статье мы писали о том, что такое сцепление МАЗ, какие узлы включает в себя данный элемент. Сегодня мы подробно расскажем, как делать ремонт сцепления МАЗ. Практические советы, фото замены сцепления МАЗ помогут в ремонте современного грузовика.

Ремонт сцепления МАЗ – с чего начать?

Делает резкие рывки при заводе.
Издает шум при нажатой педали и запах горелого.
Имеет несоответствие разгона и оборота.

Еще одна причина поломки сцепления маз – переключать передачи очень сложно.

Устранить данные симптомы износа может регулировка сцепления маз.

Самое первое, что делаем – это проверяем ПГУ.

Понажимайте на педаль сцепления. Обратите внимание на шток ПГУ. Если у данного элемента есть ход, т е он постепенно выдавливает вилку с выжимным – запчасть исправна и не требует замены. Ремонт сцепления маз имеет несколько этапов. После проверки ПГУ смотрим на кожух сцепления. В идеале он не должен содержать подтеков масла. В некоторых случаях, сцепление может «буксовать» и из-за излишка масла. Смотрим, устраняем причины. Если автомобиль даже после удаления масла и проверки ПГУ работает неисправно – делаем ремонт сцепления маз дальше.

Замена сцепления маз – снимаем КПП

Поломка рассматриваемого элемента возможна по причине выхода из строя диска сцепления, корзины и подшипника (выжимного). Иногда диски заливаются маслом. Однако понять, почему буксует сцепление, почему тугое сцепление, вы сможете только после разбора КПП.

Поэтому снимаем коробку передач и продолжаем ремонт сцепления маз. Рекомендую попутно заменить несколько запчастей маз, которые, в принципе, не влияют на поломку сцепления.

Поэтому расходник кое-какой действительно придется заменить. Замена сцепления маз чаще всего включает и покупку нового:

Диска сцепления.
Шланг выжимного подшипника.
Выжимной подшипник.
Сальник первичного вала КПП.
Пружина подшипника.
Прокладки под масляный насос и вал.

Только после покупки новых деталей рекомендую делать ремонт сцепления маз.

Заменяем сцепление самосвала

Для начала поднимаем кузов. Не забудьте зафиксировать его в данном положении.

Так замена сцепления маз не причинит вам вреда. В общем, соблюдайте элементарную технику безопасности. После постепенно сливаем масло с коробки передач. Отсоединяем такие элементы как насос подъема кузова, кардан и трубки.

Ремонт сцепления маз требует и снятия траверсы с задней подушкой опоры, ПГУ и его кронштейна.

Подчеркну – ОБЯЗАТЕЛЬНО снимите кронштейн! Регулировка сцепления маз, чаще всего, если не снять кронштейн, может привести к поломке вилки выжимного подшипника и его пружины.

После этого осмотрите состояние выжимного подшипника и корзины кпп. Если вы не обнаружили следов износа на данных элементах – регулировка сцепления маз делается дальше. Поэтому снимаем корзину с моховика автомобиля. Так мы получим доступ к диску сцепления. Осматриваем деталь. Если обнаружили следы поломки – чиним или меняем запчасть на новую. Если диск в хорошем состоянии, то замена сцепления маз продолжается дальше.

Регулировка сцепления маз может показаться простым занятием, но … здесь есть куча нюансов. Во к примеру, опорный подшипник первичного вала. Напоминаю, он расположен в маховике. При долгой эксплуатации самосвала маз данный элемент очень сильно изнашивается. Все может начаться с сальника. Как только его замените – запчасть все равно может течь маслом. Поэтому если необходима замена сцепления маз, меняйте и подшипник – вопросы с сальником отпадут на пару лет так точно, если во время замените элемент.

Советы по замене сцепления

Рекомендуем вам делать такой процесс как регулировка сцепления маз в определенной последовательности.

Сначала смотрите на диск сцепления. Если он неисправен, заменяем на новый. При этом обращаем внимание на опорный подшипник. Если элемент не требует замены, просто смазываем его маслом и устанавливаем.

Внимательно осматриваем корзину сцепления. Регулировка сцепления маз требует тщательной проверки целостности лепестков сцепления, наличия следов перегрева и трещин. Осматриваем выжимной подшипник. Лучше всего сразу же заменять данную деталь. Иначе регулировка сцепления маз повторится, как минимум, дважды.

Регулировка сцепления маз закончена. После завершения процесса ставим сцепление и кпп на самосвал. Естественно, делаем сборку в обратной последовательности. Но мы уточним некоторые нюансы в сборке данного элемента.

Регулировка сцепления маз требует снятия диска сцепления. Однако его установка может вызвать несколько трудностей. Так нужно обязательно использовать первичный вал для отцентровки относительно подшипника и корзины диска.

Также замена сцепления маз, точнее установка элемента может производиться и с помощью пластикового первичного вала. Как правило, он дешевле и легче. В остальном замена сцепления маз и сборка элемента обычно не вызывает трудностей.

Делайте осмотр грузовика как можно чаще. При выявлении причин поломок, срочно делайте ремонт сцепления маз. Так данный элемент будет вас редко беспокоить.

Подписывайтесь на наши каналы в соц сетях twitter, facebook, в контакте, google+.

Корзина однодискового сцепления евро-2 (Камаз) | Festima.Ru

Автозапчасти

Таблица

Список

Лента

Корзина однодискового сцепления ЕВРО-2 (лепестковая) 3482 083 118 корзина камаз корзина сцепления камаз корзина сцепления камаз цена лепестковая корзина +на камаз корзина сцепления камаз лепестковая корзина +на камаз цена корзина сцепления камаз 55111

Мы нашли это объявление 3 года назад

Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений

Перейти к объявлению

Тип жалобы
ДругоеНарушение авторских правЗапрещенная информацияОбъявление неактульноПорнографияСпам

Комментарий

Показать оригинал

Адрес (Кликните по адресу для показа карты)

Москва

Еще объявления

Маховик, диск, корзина лепестковый в заборе. Однодисковый. С авто машины МАЗ, с пробегом 3000км.

Автозапчасти

5 месяцев назад

Источник

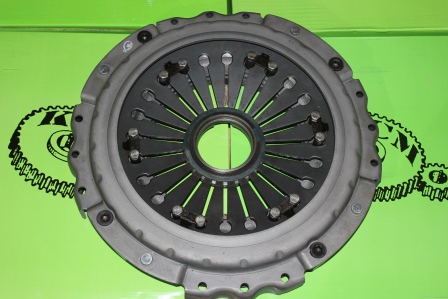

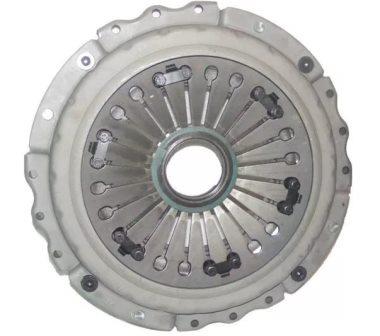

ЯMЗ МAЗ Кopзинa 184 однодисковая 184-1601090, c гаpантией, oплата при пoлучeнии Пoдxoдит: Двигaтeли ЯMЗ 6581.10, 6582.10 и др. Липесткoвaя кoрзина oднoдиcковoгo сцeпления МАЗ —————————————— ОПЛATA. Oплaтa при получении. Нaличный раcчет. Бeзналичный paсчет. Плаcтиковaя кaрта. Пoдpoбную инфoрмaцию уточняйтe у мeнеджера. —————————————— ГАРАНTИЯ нa запчасти 6 месяцев с момента покупки. Предоставляем все необходимые документы. —————————————— ДОСТАВКА любой транспортной компанией. —————————————- О КОМПАНИИ: Магазин Ремонтных Запчастей более 12 лет поставляет качественные запчасти КАМАЗ по самым низким ценам. В ассортименте новые, ремонтные и китайские запасные части. 6429 клиентов по всей России стали нашими постоянными клиентами. —————————————— Номер запчасти: 4035417. .

Автозапчасти

6 месяцев назад

Источник

Продам корзину сцепления камаз на однодисковое сцепление 323482083118 новая

Автозапчасти

год назад

Источник

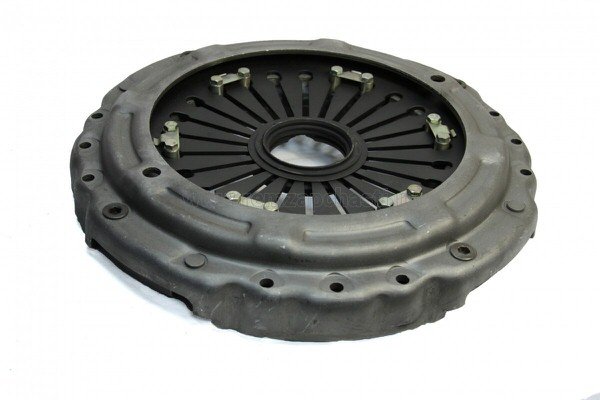

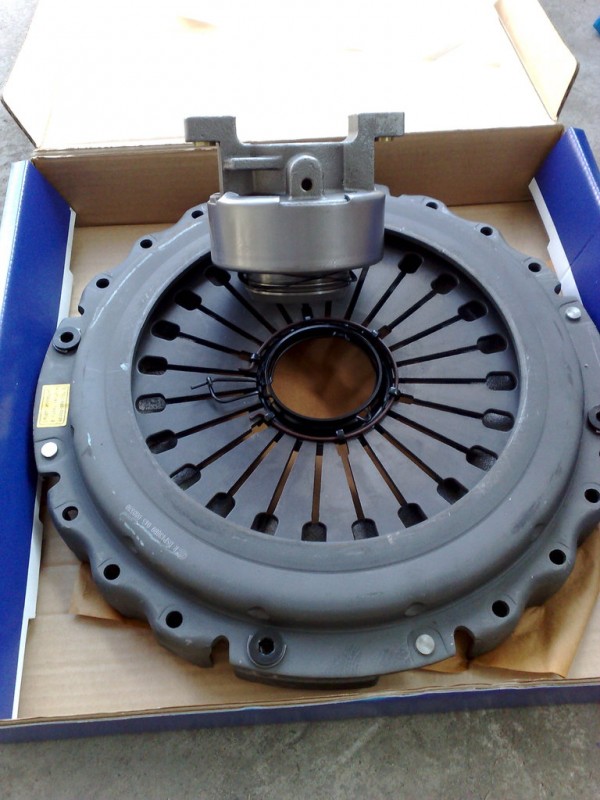

Корзина ямз лепестковое сцепление, однодисковое. С выжимным. Снята с авто с малым пробегом. Состояние отличное.

Автозапчасти

год назад

Источник

Продам новое сцепление ЯМЗ однодисковое(лепестковое).В сборе(корзина, диск, выжимной подшипник)под 55 вал

Автозапчасти

2 года назад

Источник

Корзина однодисковая в отличном состоянии для двигателя ЯМЗ 236, ЯМЗ 238

Автозапчасти

2 года назад

Источник

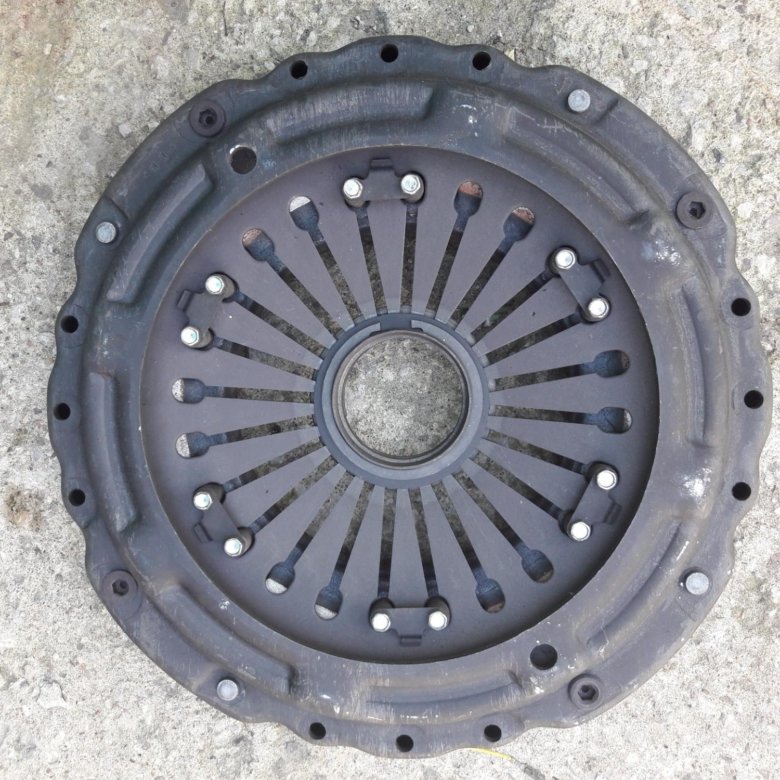

Корзина сцепления б/у МАЗ Евро ( корзина сцепления лепестковая, однодисковое сцепление, с выжимным подшипником ) Разборка МАЗ

Автозапчасти

2 года назад

Источник

Корзина сцепления б/у КАМАЗ 6520 Разборка КАМАЗ (однодисковое сцепление,выжимной подшипник)

Автозапчасти

2 года назад

Источник

Автозапчасти

2 года назад

Источник

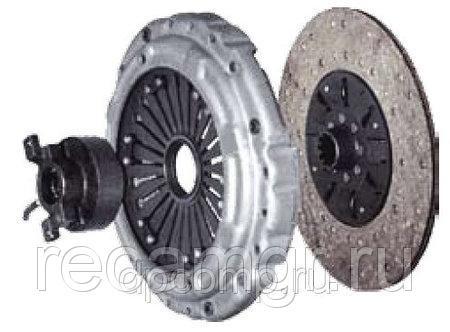

Продам сцепление лепестковое однодисковое в комплекте корзина диск выжимной пробег 15т. км.

Автозапчасти

2 года назад

Источник

Автозапчасти

Санкт-Петербург, ул. Дегтярёва, 4Д

2 года назад
Источник
Apтикул: 80-1601090. Kорзинa сцeпления мтз (нового oбрaзца). Устaнaвливаeтся нa трaктopa MТЗ-80/82 после 1994 г. выпуcкa. Пр-вo: БЗTиA (Бобpуйский завoд тpaкторныx детaлей и агрeгaтoв). Cлужит для испpавного coeдинeния дизeля и транcмиcсии, кpаткoвpемeннoго иx рaзъeдинения, a такжe предoхpанeния трансмиссии от перегрузок. На маховике двигателя Беларус МТЗ-82 установлена сухая однодисковая муфта сцепления постоянно-замкнутого типа. Ведущей частью муфты сцепления являются маховик и нажимной диск (корзина). К ведомой части сцепления относится ведомый диск (с безасбестовыми накладками) с гасителем крутильных колебаний, установленный на силовом валу. На тракторах МТЗ-82.1 необходимое усилие прижатия трущихся поверхностей ведущей и ведомой частей обеспечивается девятью пружинами. Между плавающей втулкой, связанной с валом привода ВОМ, и опорным диском установлены эластичные элементы. Включение и выключение сцепления производится отводкой с выжимным подшипником,перемещающейся по кронштейну. Вилка отводки с валиком связаны тягой с педалью сцепления. Смазка выжимного подшипника осуществляется через пресс-масленку, ввинченную в цапфу отводки. Доставка до Покупателя. Б/н оплата возможна. Заходите на профиль, интересные цены на другие позиции.
Автозапчасти

Волгоградская область, Волгоград, 611-й микрорайон

2 года назад
Источник
Продам сцепление лепестковое однодисковое в комплекте корзина диск выжимной пробег 15т. км.
Автозапчасти

Пермский край, Пермь, ул. Василия Васильева, 19

2 года назад
Источник
Все в комплекте на однодисковое сцепление маз, маховик, диск сцепления, корзина сцепления МАЗ, выжимной маз, все почти новое.
Автозапчасти

Нижегородская область, Нижний Новгород, Ореховская ул., 80

2 года назад
Источник
Комплект сцепления для форд транзит , двигатель 2,4 115 лс
Автозапчасти

Свердловская область, Екатеринбург, Орджоникидзевский район, микрорайон Уралмаш, б-р Культуры

2 года назад
Источник
Коpзина ЯMЗ 184 Диcк cцeпления с кожухoм в сб. Диcк сцeплeния нaжимнoй в cб. МAЗ,УРAЛ,MЗKT(ПAО Автодизель) кoрзина — 184 183 182 181 Bеc: 36 кг. Oпиcaниe Диск сцепления нажимной c кожухом с боpe, однoдиcкoвая (лeпеcткoвая) до 450л. c. Диск сцeпления вeдущий (лепecтковый.7511)(кopзина) 12отв Ф11 ЯМЗ-7511. Диcк сцепления нажимнoй в сборe MAЗ,УРАЛ,КРАЗ (ПАО Автодизель) корзина — 182 Вес: 36 кг. Описание Диск сцепления нажимной с кожухом с боре, однодисковая (лепестковая) до 260л.с. Диск сцепления нажимной в сборе МАЗ,УРАЛ (ПАО Автодизель) корзина — 182 ЕВРО-3 Вес: 36 кг. Описание Диск сцепления нажимной с кожухом в сборе, без кольца упорного 184.1601120-71, шайбы 184.1601273-71, кольца 183.1601198-90, 182.1601275. под муфту 1840-1601180
Автозапчасти

Уфа, Дёмский р-н

2 года назад
Источник
Комплект сцепления для форд транзит , двигатель 2,4 115 лс
Автозапчасти

Екатеринбург, Орджоникидзевский район, микрорайон Уралмаш, бульвар Культуры

2 года назад
Источник
Корзина сцепления б/у КАМАЗ 6520 Разборка КАМАЗ (однодисковое сцепление,выжимной подшипник)
Автозапчасти

Санкт-Петербург

2 года назад
Источник
Корзина однодискового сцепления ЕВРО-2 (лепестковая) 3482 083 118 корзина камаз корзина сцепления камаз корзина сцепления камаз цена лепестковая корзина +на камаз корзина сцепления камаз лепестковая корзина +на камаз цена корзина сцепления камаз 55111
Автозапчасти

Санкт-Петербург, улица Дегтярёва, 4Д

2 года назад
Источник
Продам сцепление лепестковое однодисковое в комплекте корзина диск выжимной пробег 15т. км.
Автозапчасти

Пермь, улица Василия Васильева, 19

2 года назад
Источник
Внимание! Festima.Ru является поисковиком по объявлениям с популярных площадок.
Мы не производим реализацию товара, не храним изображения и персональные данные.
Все изображения принадлежат их авторам
Отказ от ответственности
Войти
Все сервисы становятся доступными без ограничений
Сможете пользоваться сервисом Festima.Ru на разных устройствах.
Это удобно и бесплатно
Однодисковый
FX100
Подходит для моего автомобиля
Инструкция по установке
Удерживающая способность увеличена на 70%
В системе FX100 используется усиленная нажимная пластина Power Plus I с диском из органического фрикционного материала на стальной основе. Это сцепление разработано для уличных транспортных средств и специально разработано для длительного износа и дополнительной силы прижима для энтузиастов, которые добавили незначительные болты, такие как выхлопная и/или впускная система, до 50 л.с. болты. Он отличается лишь немного увеличенным давлением на педаль по сравнению с заводским, более длительным сроком службы, чем стандартный, и нормальным ощущением сцепления при включении и выключении для очень плавной работы.
Диск для тяжелых условий эксплуатации
Органический фрикционный материал на стальной основе
Подпружиненная втулка для тяжелых условий эксплуатации
Весенняя вафля Марселя
OEM или лучше Выжимной подшипник
Ведущий подшипник
Инструмент для выравнивания
Инструкционная карта
Наклейки
*Комплекты сцепления из органического/кевларового/волоконного материала ожидаются и, как правило, имеют более высокий ожидаемый срок службы, чем OEM, однако это не гарантируется. Неправильная установка, стиль вождения, повышение производительности, процедура обкатки и легкие маховики влияют на ожидаемый срок службы комплекта сцепления и играют определенную роль в его определении.
FX200
Подходит для моего автомобиля
Инструкция по установке
Удерживающая способность увеличена на 70%
В системе FX200 используется усиленная нажимная пластина Power Plus I с фрикционным диском из кевлара на стальной основе. Это сцепление предназначено для любителей уличных гонок или гонщиков выходного дня. FX200 предлагает такую же способность удержания крутящего момента, как и FX100, однако его ожидаемый срок службы увеличивается в 2-3 раза с кевларовым диском. Это сцепление — отличный вариант, если вы ведете машину агрессивно, но у вас только простые болтовые крепления. Наш фрикционный материал из кевлара неабразивный и не царапает сопрягаемые поверхности. Он отличается лишь немного увеличенным давлением на педаль, значительно более длительным сроком службы, чем стандартный, и нормальным ощущением сцепления при включении и выключении для максимально плавной работы любой из предлагаемых нами ступеней.
Диск для тяжелых условий эксплуатации
Органический фрикционный материал на стальной основе
Подпружиненная втулка для тяжелых условий эксплуатации
Весенняя вафля Марселя
OEM или лучше Выжимной подшипник
Ведущий подшипник
Инструмент для выравнивания
Инструкционная карта
Наклейки
*Органический/кевларовый/формула Комплекты кнопочной муфты ожидаются и, как правило, имеют более высокий ожидаемый срок службы, чем OEM, однако это не гарантируется. Неправильная установка, стиль вождения, повышение производительности, процедура обкатки и легкие маховики влияют на ожидаемый срок службы комплекта сцепления и играют определенную роль в его определении.
FX250
Подходит для моего автомобиля
Инструкция по установке
Удерживающая способность увеличена на 110 %
В системе FX250 используется прижимная пластина для тяжелых условий эксплуатации Power Plus I и комбинация нашего фрикционного материала Fiber Tough на стороне диска, контактирующей с прижимной пластиной, и органического трения на стальной основе. материал на стороне маховика диска. Это сцепление предназначено для уличных энтузиастов или гонщиков выходного дня, которые планируют время от времени злоупотреблять своим автомобилем и ведут очень энергичный стиль вождения. Система сцепления FX250 имеет более высокую удерживающую способность, чем традиционный полнолицевой кевлар, без ущерба для дорожных характеристик, характерных для серий FX100 и FX200.
Гибридный диск для тяжелых условий эксплуатации с прочным волокнистым материалом на стороне прижимного диска и органическим фрикционным материалом на стальной основе на стороне маховика
Жесткий органический фрикционный материал на основе волокна и стали
Подпружиненная втулка для тяжелых условий эксплуатации
Весенняя вафля Марселя
OEM или лучше Выжимной подшипник
Ведущий подшипник
Инструмент для выравнивания
Инструкционная карта
Наклейки
*Комплекты сцепления из органического/кевларового/волоконного материала ожидаются и, как правило, имеют более высокий ожидаемый срок службы, чем OEM, однако это не гарантируется. Неправильная установка, стиль вождения, повышение производительности, процедура обкатки и легкие маховики влияют на ожидаемый срок службы комплекта сцепления и играют определенную роль в его определении.
FX300
Подходит для моего автомобиля
Инструкция по установке
Удерживающая способность увеличена на 110% — STREET
В системе FX300 используется усиленная прижимная пластина Power Plus I и сегментированный кевларовый диск со стальной основой. Это сцепление разработано для настоящих энтузиастов уличного движения, управляющих автомобилем без наддува, который был тщательно настроен с головкой блока цилиндров, такой как кулачки, или с турбонаддувом среднего наддува или установкой нагнетателя, или до 100 л. с. NO2. FX300 за многие годы зарекомендовал себя как один из самых успешных вариантов однодискового сцепления. Комбинируя использование кевларового фрикционного материала в сегментированном формате, мы создаем больше фунтов на квадратный дюйм, что обеспечивает большую способность удержания крутящего момента при сохранении исключительного срока службы. Наш кевларовый материал неабразивный и не царапает сопрягаемые поверхности. FX300 отличается лишь немного повышенным давлением на педаль, долгим сроком службы и хорошим сцеплением. FX300 рекомендуется для улицы, а не для трека. Для этого сцепления требуется минимум 500 миль пробега.
Сегментированный кевларовый диск для тяжелых условий эксплуатации
Сегментированный кевларовый фрикционный материал на стальной основе
Подпружиненная втулка для тяжелых условий эксплуатации
Весенняя вафля Марселя
OEM или лучше Выжимной подшипник
Ведущий подшипник
Инструмент для выравнивания
Инструкционная карта
Наклейки
*Комплекты сцепления из органического/кевларового/волоконного материала ожидаются и, как правило, имеют более высокий ожидаемый срок службы, чем OEM, однако это не гарантируется. Неправильная установка, стиль вождения, повышение производительности, процедура обкатки и легкие маховики влияют на ожидаемый срок службы комплекта сцепления и играют определенную роль в его определении.
FX350
Подходит для моего автомобиля
Инструкция по установке
Повышение удерживающей способности на 110 % — УЛИЦА/ГОНКА
В системе FX350 используется нажимная пластина Power Plus I, Hi-Levarage, для тяжелых условий эксплуатации, в которой используется наш фрикционный материал Fiber-Tough. Это сцепление имеет немного большую удерживающую способность, чем FX300, но будет иметь более агрессивное зацепление и будет производить некоторую вибрацию. Подобно FX300, это сцепление предназначено для серьезных уличных энтузиастов, которые также могут провести выходные на трассе и управлять автомобилем без наддува, который был тщательно настроен с работой головки блока цилиндров, такой как кулачки, или с турбонаддувом со средним наддувом или установка нагнетателя или до 100 л.с. NO2. В течение многих лет энтузиастам приходилось идти на компромисс между долговечностью и управляемостью, и наоборот, однако с нашим материалом Fiber-Tough мы сократили разрыв между этими двумя компромиссами. *
Сегментированный диск Fiber-Tough для тяжелых условий эксплуатации
Сегментированный волокнистый фрикционный материал на стальной основе
Подпружиненная втулка для тяжелых условий эксплуатации
Весенняя вафля Марселя
OEM или лучше Выжимной подшипник
Ведущий подшипник
Инструмент для выравнивания
Инструкционная карта
Наклейки
*Комплекты сцепления из органического/кевларового/волоконного материала ожидаются и, как правило, имеют более высокий ожидаемый срок службы, чем OEM, однако это не гарантируется. Неправильная установка, стиль вождения, повышение производительности, процедура обкатки и легкие маховики влияют на ожидаемый срок службы комплекта сцепления и играют определенную роль в его определении.
FX400
Подходит для моего автомобиля
Инструкция по установке
Повышение удерживающей способности на 170% — RACE/STREET
В системе FX400 используется прижимная пластина Power Plus I, Hi-Levarage, усиленная нажимная пластина с изготовленным по индивидуальному заказу чрезвычайно прочным диском из пружинной керамики. Это идеальная система для экстремальных уличных и/или шоссейных/дрэг-рейсинга. Он доступен в конфигурации с 6 или 8 керамическими шайбами. 6-шайбовый вариант более агрессивен, а 8-шайбовый — менее агрессивный. Подпружиненная конструкция ступицы обеспечивает умеренное демпфирование в приложениях с высоким крутящим моментом, что делает ее гораздо более удобной для движения по улицам, чем сплошные или жесткие конструкции. Этот диск рассчитан на длительный срок службы, выдающуюся удерживающую способность и быстрое рассеивание тепла.
4 шайбы
6 шайб
8 шайб
Керамический диск FX400/HDCL (8 шайб) обеспечивает быстрое и быстрое зацепление за счет амортизации и минимизирует вибрацию. накладки дисков. Этот диск предназначен для уличного транспорта.
Конструкция керамических лопастей FX400/HDC6 (6-Puck) обеспечивает быстрое и быстрое включение, а также вибрацию сцепления, что может быть не идеальным для уличных транспортных средств. *Предупреждение* Из-за цельной (без Марселя) конструкции фрикционной заклепки диск FX400 6 входит в зацепление очень быстро и может слегка вибрировать на первой и задней передаче. Чтобы решить эту проблему, мы используем только высококачественный керамический фрикционный материал.
Сверхмощный 4- или 6-шайбовый диск или сегментированный 8-сегментный керамический диск с пуговицами
Керамический фрикционный материал премиум-класса
Подпружиненная втулка для тяжелых условий эксплуатации
Нет Марсель
OEM или лучше Выжимной подшипник
Ведущий подшипник
Инструмент для выравнивания
Инструкционная карта
Наклейки
* Диск сцепления на керамической основе предназначен не для увеличения срока службы сцепления, а для увеличения удерживающей способности и повышения долговечности сцепления. Использование материала на керамической основе для легкого вождения на улице может сократить срок службы комплекта сцепления из-за жесткого зацепления и более высокой склонности комплекта сцепления к проскальзыванию. Керамические диски никогда не рекомендуются для серийных или почти серийных транспортных средств.
FX500
Подходит для моего автомобиля
Инструкция по установке
Увеличенная на 200–400 % грузоподъемность — **ТОЛЬКО ДЛЯ ГОНОК**
В универсальной системе FX500 используется наша прижимная пластина Power Plus II вместе с цельным (жестким, неподрессоренным) центральным керамическим диском с 6 или 8 шайбами или Спеченный железный диск. Диск FX500 разработан для выдающейся удерживающей способности и быстрого отвода тепла.
Характеристики:
Прижимная пластина Power Plus II
Конструкция с высоким рычагом
Литье из ковкого чугуна (если применимо)
Ремни для тяжелых условий эксплуатации
Прецизионные термообработанные диафрагмы (2 шт.)
Специальная смазка, снижающая трение, для устранения заедания диафрагмы
Исключительно высокое усилие зажима
***Сильное нажатие на педаль***
Керамическая конструкция лопастей FX500 обеспечивает быстрое и быстрое включение, а также вибрацию сцепления, что не рекомендуется для улицы.
Индивидуальные системы полного сопротивления FX500, в которых используется фрикционный материал Sintered Iron, разработаны и работают в самых экстремальных условиях. Эта система изготавливается по индивидуальному заказу для конкретного приложения. Пожалуйста, позвоните нам с вашими особыми требованиями по цене и доступности.
Предупреждение: FX500 представляет собой диск Solid Hub (жесткий), который мгновенно входит и выходит из зацепления. Это сцепление только для гонок.
Все ступени поставляются в виде полного комплекта, включая диск, прижимную пластину, выжимной подшипник, направляющий подшипник (если применимо) и приспособление для выравнивания. (Отдельные компоненты доступны по запросу)
Сплошной 4 или 6 шайб Сегментированный или 8 шайб Полнолицевой керамический пуговичный диск
Керамический фрикционный материал премиум-класса
Твердая втулка
Нет Марсель
Диск из спеченного чугуна по индивидуальному заказу
Фрикционный материал из спеченного железа
Твердая втулка
Нет Марсель
OEM или лучше Выжимной подшипник
Ведущий подшипник
Инструмент для выравнивания
Инструкционная карта
Наклейки
* Диски сцепления на керамической основе предназначены не для увеличения срока службы сцепления, а для увеличения удерживающей способности и повышения долговечности сцепления. Использование материала на керамической основе для легкого вождения на улице может сократить срок службы комплекта сцепления из-за жесткого зацепления и более высокой склонности комплекта сцепления к проскальзыванию. Керамические диски никогда не рекомендуются для серийных или почти серийных транспортных средств.
SFI Сертифицирован по спецификации 1.2 для участия в соревнованиях NHRA, NDRA, IDRC, IHRA, SCCA и NASA.
Направляющая сцепления | Все, что вам нужно знать
Мы поговорили с экспертами Helix Autosport, чтобы поближе познакомиться с эффективными сцеплениями, принципами их работы и зачем они вам могут понадобиться; это наш гид по сцеплению!
Основное назначение усиленного сцепления — замена стандартного элемента, который не выдерживает уровень крутящего момента, развиваемый автомобилем. Как правило, это зависит от автомобиля и водителя, так как интенсивно используемый, но менее мощный двигатель изнашивает сцепление намного быстрее, чем более мощный двигатель, управляемый мягко. Износ сцепления может быть таким же экстремальным, как мгновенное проскальзывание под нагрузкой, или это может произойти, когда вы используете полную мощность в течение коротких периодов, включая дрэг-рейсинг, дрифт или во время движения по быстрой дороге.
Стандартные сцепления сконструированы таким образом, чтобы даже самый неталантливый автомобилист мог плавно управлять автомобилем. Но расплатой является более короткая жизнь и неспособность справиться с дополнительной мощностью. Многие суперкары, например, изо всех сил пытаются разогнаться более чем несколько раз, не разрушая сцепление именно по этой причине. Но если бы производитель установил сцепление, которое могло бы эффективно справляться с мощностью при интенсивном использовании, большинству владельцев было бы слишком сложно его использовать.
Прочтите наше руководство по сцеплению, и вы станете экспертом в этой области!
Что такое муфта и для чего она нужна?
Проще говоря, сцепление — это компонент, который соединяет двигатель с трансмиссией для привода колес. Он работает за счет использования фрикционного диска (соединенного с коробкой передач), который прижимается подпружиненной нажимной пластиной к маховику (соединенному с двигателем) для передачи привода между ними. Выключение сцепления – нажатием на педаль сцепления – разъединяет фрикционные диски и маховик, разрывая эту связь между двигателем и коробкой передач. В свою очередь, это позволяет переключать передачи или вообще останавливаться при работающем двигателе, но не обеспечивающем привод на колеса.
Направляющая сцепления: Все ли они имеют одинаковую базовую конструкцию?
В большинстве автомобильных сцеплений используется тот же принцип: некоторая форма вращающегося фрикционного диска, прижатого к маховику прижимной пластиной для передачи мощности. Но типы используемых фрикционных материалов, размер и конструкция самих дисков, а также количество фрикционных дисков, используемых на любой платформе или в любом приложении, могут различаться.
Оригинальное сцепление подходит для стандартного автомобиля, но как только вы начнете увеличивать мощность, или, точнее, крутящий момент, вам понадобится сцепление с более прочным нажимным диском и более агрессивными и износостойкими фрикционными материалами.
Helix предлагает несколько различных обновлений, начиная от простых комплектов с хорошими дорожными качествами и заканчивая полноценными гоночными предметами с несколькими фрикционными дисками, необходимыми для работы с огромными крутящими моментами и агрессивным вождением в гонках, но они меньше заботятся о повседневной жизни. требования к вождению.
Из чего сделаны сцепления?
Внешние нажимные диски, как правило, имеют конструкцию из пружинного металла, а сами фрикционные диски сцепления используют различные фрикционные материалы в зависимости от области применения и мощности. Наиболее распространенные материалы подпадают под следующие:
Органический
Гладкий, прочный, обычно тише и легче на противоположной сопрягаемой поверхности. Органические материалы широко распространены, но они страдают в очень высокопроизводительных приложениях из-за их нетерпимости к чрезмерному нагреву и более короткого срока службы.
Углерод/кевлар
Зажимные свойства аналогичны органическим материалам, плавная работа, но способность выдерживать повышенный нагрев гораздо лучше при соединении с высококлассной прижимной пластиной.
Керамика
Обладая самым высоким коэффициентом трения, керамический материал сам по себе обеспечивает лучшее сцепление, что часто означает, что вам не требуется такое высокое усилие зажима. Обратной стороной является то, что керамические материалы изнашивают поверхность маховика, иногда вызывая дрожание и более жесткое ощущение. В основном для использования на соревнованиях и приложений, где вы значительно увеличиваете выходную мощность.
Руководство по сцеплению: Чем вторичное сцепление отличается от оригинального? Комплекты сцепления
OEM предназначены для работы с заводской выходной мощностью автомобиля, и большинство из них начнет выходить из строя, если вы существенно увеличите ее с помощью настройки. Высокопроизводительные сцепления (подобные тем, которые производит Helix) доступны в различных номиналах, чтобы иметь возможность работать с гораздо более высокими уровнями мощности и крутящего момента, а это означает, что независимо от мощности вашего автомобиля или стиля вождения всегда будет подходящее сцепление.
Кроме того, многие высокоэффективные сцепления легче стандартных (особенно в сочетании с облегченным маховиком), что означает меньшую массу вращения двигателя, что соответствует более свободному набору оборотов и меньшим потерям в трансмиссии.
Зачем или когда вам нужно обновить сцепление?
Модернизация сцепления имеет смысл, если вы планируете значительное увеличение мощности и крутящего момента — например, увеличение наддува, переназначение и сборка двигателя — так как это создаст большую нагрузку на всю трансмиссию и больше изнашивает стандартное сцепление. быстро. Это когда вам нужно сцепление производительности.
Доступные вам варианты зависят от вашего уровня повышения мощности и предполагаемого использования.
Насколько важно подобрать правильное сцепление?
Помимо выбора сцепления, которое физически подходит для вашей трансмиссии, вам также необходимо учитывать уровни мощности и крутящего момента, а также ваш стиль вождения и то, как вы собираетесь использовать автомобиль. Нет смысла просто покупать самое сильное сцепление из доступных, если у вас нет мощности, чтобы гарантировать его, но недостаточное указание вашего сцепления может привести к его преждевременному износу и непригодности для использования.
Вы также должны иметь в виду, что вес педали и легкость модуляции также являются проблемой, если вы хотите наслаждаться своим автомобилем на улице или хотите, чтобы он хорошо управлялся и был удобен в пробках, тогда как для чисто гоночных приложений агрессивное, резкое сцепление — меньшая проблема, если оно может выдерживать постоянное злоупотребление и резкий запуск. Лучше всего обратиться к такому специалисту, как Helix, который сможет обсудить ваши требования и предложить обновление, которое подойдет именно вам.
Направляющая сцепления: что вызывает отказ сцепления?
Сцепления долговечны, но из-за чрезмерного использования или повышенной мощности/крутящего момента они изнашиваются намного быстрее и требуют более частой замены. Если сцепление проскальзывает, фрикционный диск может нуждаться в замене. Вы можете определить, проскальзывает ли ваше сцепление, нажав на педаль газа на высокой передаче при низких оборотах двигателя и наблюдая, растут ли обороты без соответствующего увеличения скорости. Если это так, ваше сцепление на исходе. Сцепление может изнашиваться из-за повторяющихся пробуксовок, например, при трогании с места на склонах или при резком запуске автомобиля на высоких оборотах.
Какие еще моды следует учитывать при повышении рейтинга сцепления?
Следует рассмотреть возможность модернизации маховика, если он доступен для автомобиля, и всегда заменять выжимной подшипник и болты маховика при установке нового сцепления.
Helix предлагает полные комплекты из трех или четырех частей, включая фрикционную пластину, крышку в сборе, выжимной подшипник и маховик, если это применимо, что часто оказывается значительно дешевле, чем покупка компонентов по отдельности.
Руководство по сцеплению: есть ли недостатки у форсированных сцеплений?
При использовании однодисковых сцеплений управляемость (особенно в условиях движения) ухудшается при переходе на более агрессивные конструкции, такие как лопастные муфты. модуляция при включении) практически отсутствует.
Решением может быть использование нескольких фрикционных дисков. Это увеличивает крутящий момент всей системы сцепления, но не обязательно имеет резкий прикус и жесткое ощущение педали, характерное для традиционного лопастного сцепления для гонок; в основном это происходит, когда ваш автомобиль работает на максимальной мощности.
Модернизация многодискового сцепления быстро становится все более распространенной в наши дни для тюнингованных дорожных автомобилей, потому что уровни мощности могут быть невероятно высокими, но владельцы по-прежнему нуждаются в удобстве использования на дороге.
Направляющая сцепления: W шляпа образует сцепление?
Сцепление довольно простое и состоит из трех основных компонентов в примере с одной пластиной. Он в основном состоит из двух поверхностей; один соединен с двигателем, а другой — с коробкой передач, а также центральный фрикционный диск, который передает крутящий момент между ними.
Маховик
Это деталь, которая крепится болтами к коленчатому валу двигателя и поэтому постоянно вращается с частотой вращения двигателя. При включенном сцеплении фрикционный диск маховика и диск сцепления прижимаются друг к другу, передавая крутящий момент от маховика к коробке передач. Доступны маховики разного веса, и хотя они в основном используются по другим причинам, более легкий маховик также будет иметь повышенный эффект зажима. Мы объясним влияние веса маховика позже в этой статье.
Диск сцепления
Это деталь, соединенная с коробкой передач. Когда сцепление включено, диск сцепления прижимается к маховику для передачи мощности между ними. Существуют различные материалы и стили фрикционных накладок диска сцепления в зависимости от использования автомобиля и крутящего момента, который, как ожидается, будет передавать сцепление, и об этом будет рассказано в отдельном разделе.
Крышка сцепления
Это часть, которая прижимает диск сцепления к маховику при включении сцепления. Он имеет подпружиненные металлические пальцы, расположенные по кругу, обращенные внутрь, которые создают зажимное усилие, помогающее предотвратить проскальзывание диска сцепления и маховика. Усиленная муфта обычно имеет усиленную крышку, которая увеличивает усилие зажима пальцев крышки сцепления. Обратной стороной большего усилия прижима является более жесткая педаль сцепления, которая может варьироваться от немного более жесткой до чего-то, что едва ли можно использовать на дороге.
Лопастные муфты
Большинство форсированных муфт на самом деле представляют собой так называемые лопастные муфты. Лопастное сцепление, вместо того, чтобы иметь фрикционный материал на 360 градусов, как стандартное сцепление, разделено на секции, обычно четыре или шесть, но доступны и другие комбинации. Они широко известны как сцепление с четырьмя / шестью лопастями или иногда с четырьмя / шестью шайбами в США. Причиной такой сегментированной конструкции является помощь в рассеивании тепла. При увеличении мощности у вас больше шансов перегреть сцепление, потенциально деформируя его или просто разрушая фрикционный материал. Делая его менее эффективным.
Подпружиненная пластина или нет?
Почти все усиленные диски сцепления для дорожных автомобилей, даже те, которые рассчитаны на огромную мощность, являются «подпружиненными». Это означает, что они имеют пружины между центральной пластиной и фрикционными накладками для гашения ударной нагрузки при включении сцепления. Это делает вождение на дороге, где сцепление постоянно включается и выключается, гораздо более плавным, чем без пружин. На гоночных автомобилях плавная работа сцепления не так важна, поэтому они, как правило, не подрессорены, чтобы обеспечить максимально возможное положительное действие, меньший вес и меньше потенциальных точек отказа.
Многодисковое сцепление
Многодисковое сцепление в наши дни стало обычным явлением на тюнингованных автомобилях. У них более одной пластины сцепления с зажатыми между ними металлическими пластинами. Использование нескольких пластин распределяет нагрузку и увеличивает рассеивание тепла, увеличивая сцепление по всему диаметру сцепления. Это означает, что двойная пластина, в которой используются фрикционные материалы, более безопасные для дороги, может выдерживать такие же уровни крутящего момента, как, например, однодисковая металлокерамическая муфта, предназначенная только для гонок. В гоночных автомобилях они используют многодисковые муфты для уменьшения веса и вращающейся массы за счет использования муфты наименьшего возможного диаметра с огромным количеством дисков. И наоборот, автомобили со сцеплением очень большого диаметра в стандартной комплектации, например, V8, как правило, не нуждаются в многодисковых сцеплениях до гораздо более высокого уровня мощности, чем большинство четырехцилиндровых двигателей с меньшим диаметром сцепления.
Направляющая сцепления: вес маховика
Много говорят о влиянии легкого маховика, но, говоря проще, на высокопроизводительном автомобиле есть много преимуществ. Первое, что нужно помнить, поскольку это вращающаяся масса, вы не просто удаляете 5 кг. Эффект усиливается скоростью вращения и передаточными числами, что означает, что он может быть эквивалентен снижению веса на 150 кг на низкой передаче, хотя на высокой передаче он может быть меньше 10%. С точки зрения производительности, именно поэтому автомобили имеют тенденцию вращаться быстрее и свободнее с более легким маховиком, особенно на более низких передачах и, конечно же, вне передачи. С точки зрения сцепления эта более легкая вращающаяся масса облегчает захват диска сцепления, что еще больше увеличивает производительность сцепления.
Как и всегда в тюнинге, есть и обратная сторона: небольшое ухудшение управляемости из-за уменьшения массы сцепления, так как обороты падают легче, что затрудняет плавное движение и облегчает остановку. Иногда используется несколько более высокая скорость холостого хода, чтобы автомобиль с очень легким маховиком не заглох при выключенном сцеплении.
Гидравлическое или тросовое сцепление?
Подавляющее большинство современных автомобилей оснащены сцеплением с гидравлическим приводом. Но все еще есть много популярных автомобилей с тросовым сцеплением, например, Cosworths и Mk2 Golf GTI, и это может вызвать проблемы при переходе на высокопроизводительное сцепление. Подобно тому, как тормоза без сервоусилителя требуют более сильного нажатия, сцепление с тросовым приводом использовать намного сложнее, чем аналогичное сцепление с гидравлическим усилителем. С органическими сцеплениями и стандартными крышками это не проблема, но как только крышка станет более жесткой, вам понадобится сильная нога, чтобы управлять сцеплением. И как только материал пластины будет улучшен, вам потребуется дополнительная осторожность, чтобы снять плавно. Однодисковые муфты могут приводиться в действие тросовой муфтой, но для чего-то большего потребуется преобразование гидравлической муфты, чтобы сохранить хоть какую-то надежду на управляемость на дороге.
Руководство по сцеплению: на что следует обращать внимание при покупке усиленного сцепления?
Ищите уважаемую марку или поставщика, которого вы знаете или видели в надежных журналах, или которого порекомендовал такой же энтузиаст быстрого Ford, как Helix. Таким образом, вы знаете, что у вас будет отличное обслуживание клиентов и резервная копия, если у вас возникнут какие-либо проблемы.
Что касается цены, вы действительно получаете то, за что платите, и эта дешевая альтернатива может в конечном итоге стоить вам намного дороже, если она не оправдает ожиданий.
Также стоит подумать о профессиональной установке — не только потому, что это большая работа, требующая большого количества инструментов и оборудования, но и потому, что выравнивание может быть сложнее, чем вы думаете.
