Условные графические обозначения— это азбука мира гидравлики, без умения читать принципиальные схемы трудно, а порой невозможно разобраться в устройстве той или иной гидравлической системы.
Приведенная ниже таблица даст основное представление о графическом обозначении некоторых гидравлических компонентов. Хочу обратить внимание, что символы в таблице, соответствуют стандарту ISO (ISO 1219-1) и в некоторых случаях могут
отличаться от символов ЕСКД и ГОСТ (ГОСТ 2.781-96 можно скачать тут).
Но порой, даже выучив все условные обозначения, остаются проблемы с пониманием для чего конкретный символ применяется в цепи и как
он работает в реальной жизни. Все эти вопросы мы постараемся разобрать позже, а в данной статье немного поговорим о таких простых и наиболее распространенных графических символах как линии.
Основным элементом любой схемы являются линии разных типов. Чаще всего встречаются сплошные черные линии, которые мы будем называть основными или базовыми. Данный тип линии используют при начертании основных символов, а также для обозначения
напорных (высокого давления), сливных (низкого давления) и всасывающих магистралей.
Другим типом является штрих-пунктирная линия. Данная линия применяется чаще всего применяется для группирования компонентов в рамках одного узла. Примером может служить распределитель с пилотным управлением или любой другой узел
содержащий в себе клапаны картриджного типа.
Третьим типом является пунктирная линия. Как правило, применяется в двух случаях: для обозначения дренажных и пилотных гидравлических линий.
Пилотные линии используют гидравлическую энергию и служат для управления другими клапанами или сигнализации. Дренажные это любые линии утечек жидкости требующие обозначения на схеме.
Особое внимание следует обращать на пересечения и соединения линий:
на схеме пересекаются в реальной гидросистеме
Как уже говорилось, основная линия задействована и в начертании фигур основных компонентов гидросхем.
Наиболее распространены три фигуры : круг, квадрат и ромб. Практически все гидравлические символы использует одну и фигур.
В основе графического изображения гидромотора, гидронасоса, а также измерительных приборов лежит круг. Квадрат распространен в начертании клапанов и распределителей. Ромб используют для фильтров и теплообменников.
Описание | Обозначение на схеме |
Основные линии (Basic lines) | |
Линии управления(Pilot lines) | |
Дренажные линии(Drain lines) | |
Линии границы (Boundary lines) | |
Электрические линии(Electric lines) | |

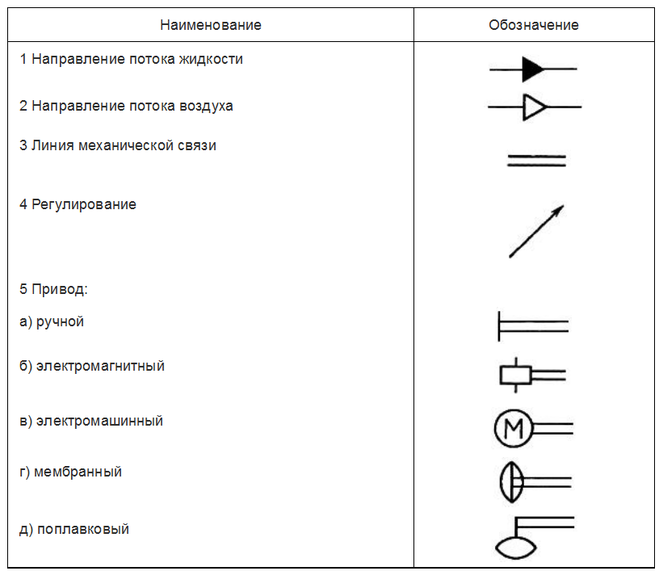

Направление движения жидкости (гидравлика) | |
Направление движения газа (пневматика) | |
Направление вращения (Direction of rotation) | |
Пересечение линий | |
Соединение линий | |
Быстроразъемное соединение (БРС)(Quick Coupling) | |
Гибкая линия | |
Заглушка | |
Регулируемый компонент(Variable Component) | |
Компоненты с компенсатором давления | |
Бак открытого типа (атмосферное давление в баке) (Reservoir Vented) | |
Бак с избыточным давлением (закрытого типа)(Reservoir Pressurized) | |
Линия слива в бак (выше уровня жидкости) | |
Линия слива в бак (ниже уровня жидкости) | |
Электрический мотор (Electric Motor) | |
Гидроаккумулятор пружинный(Spring Loaded accumulator) | |
Гидроаккумулятор газовый(Gas Charged accumulator) | |
Нагреватель(Heater) | |
Теплообменник (охладитель)(Cooler) | |
Фильтр(Filter) | |
Манометр | |
Термометр | |
Расходомер (Flow meter) | |
Клапан сброса давления («сапун»)(Vented Manifold) | |
| Насосы и моторы (Pumps & motors) | |
Насос постоянного объема (нерегулируемый) (Fixed Displacement) | |
Насос постоянного объема (нерегулируемый) реверсивный | |
Насос переменного объема (регулируемый) (Variable Displacement) | |
Насос переменного объема (регулируемый) реверсивный | |
Гидравлический мотор постоянного объема (нерегулируемый) | |
Гидравлический мотор постоянного объема (нерегулируемый) реверсивный | |
Гидравлический мотор переменного объема (регулируемый) | |
Гидравлический мотор переменного объема (регулируемый) реверсивный | |
Насос-мотор (нерегулируемый) (Combined pump and motor) | |
Насос-мотор (регулируемый) (Combined pump and motor) | |
Гидростатическая трансмиссия(Hydrostatic transmission) | |
Гидроцилиндры | |
Цилиндр одностороннего действия(Single acting) | |
Цилиндр двустороннего действия (Double Acting) | |
Цилиндр двустороннего действия с двусторонним штоком(Синхронный) | |
Плунжерный гидроцилиндр | |
Телескопический гидроцилиндр | |
Гидроцилиндр с демпфером(Cushion) | |
Гидроцилиндр с регулируемым демпфером(Adjustable Cushion) | |
Гидроцилиндр двустороннего действия дифференциальный (differential pistion) | |
Клапаны (Valves) | |
Обратный клапан (Check valve) | |
Обратный клапан управляемый (Check valve) | |
Клапан «или» (Shuttle valve) | |
Дроссель нерегулируемый (Throttle valve-fixed output) | |
Дроссель регулируемый(Throttle valve-adjustable output) | |
Дроссель регулируемый с обратным клапаном | |
Делитель потока (Flow dividing valve) | |
Нормально закрытый клапан(Normally closed valve)) | |
Нормально открытый клапан(Normally open valve)) | |
Регулирующий давление клапан — нерегулируемый (Pressure limiting valve, Fixed)) | |
Регулирующий давление клапан — регулируемый (Pressure limiting valve, Variable)) | |
Клапан с пилотным управлением и внешней дренажной линией(Pilot operated, External drain line)) | |
Клапан с пилотным управлением и внутренней дренажной линией(Pilot operated, internal drain line)) | |
Предохранительный клапан(Pressure Relief Valve(safety valve)) | |
Реле давления (Pressure Switch) | |
Кран (Manual Shut-Off valve) | |
Тип управления | |
Пружина(Spring) | |
Возврат пружиной (Spring return) | |
Ручное управление(Manual) | |
Кнопка(Push Button) | |
Рычаг (Push-Pull Lever) | |
Педаль (Pedal or Treadle) | |
Механическое управление (Mechanical) | |
С фиксацией (Detent) | |
Пилотное управление внешним давлением (Pilot Pressure) | |
Пилотное управление внутренним давлением | |
Гидравлическое управление (Hydraulic operated) | |
Пневматическое управление (Pneumatic operated) | |
Пневмо-гидравлическое управление (Pneumatic-hydraulic operated) | |
PVEO | |
PVEM | |
PVeH | |
Соленоид(Solenoid) | |
Управлением мотором (Motor operated) | |
Сервопривод(Servo Motor) | |
Компенсация давления (Pressure Compensated) | |
Распределители | |
2-х позиционный распределитель | |
3-х позиционный распределитель | |
2-х позиционный распределитель без фиксации | |
2-х позиционный, с двумя крайними позициями и нейтралью | |
2-х позиционный, 2-х линейный | |
2-х позиционный, 3-х линейный | |
3-х позиционный, 4-х линейный | |
Распределитель с механической обратной связью (Mechanical feed back) | |
