Крюковая подвеска

Изготавливаются в соответствии с требованиями ТР ТС 010/2011,
ФНП ПБ ОПО, ТУ 5225-008-55355339-2006.

Гарантийный срок: 6 месяцев со дня ввода в эксплуатацию при односменной работе.

Прайс-лист обновляется

Отправить заявку

• Описание
• Статьи
• Доставка

Назначение

Крюковая подвеска (блочная обойма) представляет собой один из ключевых элементов любого крана поскольку выполняет функцию захватного органа: на крюк подвески навешиваются различные грузозахватные приспособления.

Конструкция

Конструкционно крюковая подвеска состоит из кранового крюка, шарнирно закрепленного между щеками подвески с помощью траверсы и блоков, опирающихся на неподвижно закрепленную ось.

Крюковые подвески можно разделить на следующие типы. По количеству осей, на которых находятся канатные блоки, подвески бывают: одноосные, двухосные, трехосные (блочные).

Ручные шестеренные тали производителей России

Ручные тали — широко распространенное приспособление для подъема грузов. При этом в большинстве случаем на предприятиях используются зарубежные изделия, а что же предлагают наши производители.

Промышленные кантователи — основные виды

Промышленные кантователи используются на сборочных и сварочных участках для вращения вокруг своей оси тяжеловесных и крупногабаритных грузов. Их существует достаточно много видов, основные мы перечислим в данной статье.

Система блоков — полиспаст

Владение системой подъема грузов с помощью полиспастов – это важный технический навык необходимый при проведении высотных, такелажных работ.

Монтажные блоки, их предназначение

Монтажные блоки это самых древних и повсеместно используемых механизмов, где они применяются и как их использовать — некоторые ответы вы найдете в данном материале.

Подразделения компании

Производственные мощности нашего предприятия располагаются в городе Орле, поэтому приобретая наши изделия, Вы можете быть уверены, что приобретаете изделия от производителя.

Наши представители в Волгограде также помогут Вам подобрать необходимое грузоподъемное оборудование.

Производство и офис продаж ООО «Самсон» в Орле

Представительство ООО «Самсон» в Волгограде

Доставка

Доставка продукции ООО «Самсон» производится во все регионы России и страны ближнего зарубежья. При оформлении у нас заказа вы можете выбрать наиболее удобный для Вас способ получения товара:

Доставка транспортной компаниейСлужба курьерской доставкиСамовывоз

Транспортировкой готовой продукции занимаются ведущие экспедиционные компании России:

Доставка продукции другими транспортными компаниями возможна по согласованию.
Для небольших партий товаров наиболее востребована услуга транспортных компании по доставке сборных грузов. Наше предприятие бесплатно доставляет товары до терминала ТК, в этом случае на покупателя ложится оплата услуги перевозки груза между терминалами и доставки до двери (в случае необходимости).

Для отправки крупногабаритных грузов или больших партий товаров, возможно фрахтование специального автотранспорта или контейнера.

Подвески крюковые крановые (обойма крюковая) по ОСТ 24.191.08-81

Главная / Крюки крановые / Подвески крюковые крановые (обойма крюковая) по ОСТ 24.191.08-81

Особенности:

• Крюковые подвески состоят из подвижных обводных блоков и крюка грузового, объединённых между собой траверсой и щеками.

• Покрытие – окраска антикоррозийной эмалью.

.

Крюковая подвеска (Производство) | ООО «Прогрессив Северо-Запад»

Крюковая подвеска (она же крюковая обойма) — это главный механизм для захвата, подъема и перемещения груза который должен быть установлен на любом грузоподъемном механизме свыше 3 тонн. Подъем крюковой подвеской осуществляется посредством натяжения стального троса, который надет на канатные блоки подвески, натяжение происходит вследствие его намотки на барабан грузовой лебедки крана. Данный механизм в обязательном порядке используется в составе автомобильных, гусеничных, башенных и мостовых кранов.

Цены на крюковые подвески

Цена крюковой подвески зависит пропорционально от её грузоподъемности, диаметра блока, их количества и номера используемого крюка. В таблице представлены базовая стоимость на самую востребованную продукцию.

Изготавливаем сертифицированные крюковые подвески в соответствии ОСТ и индивидуально по чертежам/требованиям заказчика.

Гарантируем высокое качество.

Указанная стоимость не является публичной офертой, так как окончательная цена зависит от наличия материалов на складе и стоимости металла на ткущий момент, для точного расчета просим направлять ваши заявки нам на почту [email protected] или связаться по телефону 8 (812) 600-19-49.

Наши преимущества

• Цены. Мы действительно имеем самые низкие цены на крюковые подвески среди изготовителей, так как обладаем современным парком станков и производственными помещениями в собственности, которые исключают издержки на аренду.
• Качество. Большой ежедневный опыт изготовления отточил мастерство производства до высокого уровня. Мы являемся единственными из производителей, у которых есть сертификат качества на крюковые подвески и сертификат соответствия требованиям таможенного союза.
• Сроки. Мы стараемся держать востребованные изделия в наличии, если их нет, срок изготовления продукции составит от 1 до 2 недель.
• Сервис. Обеспечим послегарантийный ремонт, сможем сделать запасные блоки, изготовить крюк и грамотно проконсультировать в выборе обоймы и подбору запасных частей.
• Гарантия. Мы увеличили сроки гарантии на свою продукцию до 2,5 лет, потому что уверены в высоком качестве свих изделий.

Что нужно учитывать при заказе

При изготовлении крюковой подвески важно правильно учитывать диаметр обводных блоков, так как это существенно влияет на скорость подъема и усилие, которое должна задействовать грузовая лебедка крана. Необходимо помнить, что чем меньше диаметр блока, тем ниже стоимость подвески. Расстояние между блоками.

Кроме диаметра блоков, при заказе необходимо уточнить диаметр стального каната, который будет использоваться на кране. Если диаметр каната и канавки блока будет не совпадать, это вызовет ускоренный износ деталей и может вызвать некорректную работу всего механизма.

Просим учесть, что подвеска поставляется без упаковки на деревянном поддоне. Консервации она не подлежит!

Маркировка

Аббревиатура крюковых подвесок расшифровывается следующим образом, например

Например:
ПК 10,0-17А-3-Ø400-16,5 где

ПК-10,0 – это подвеска крюковая грузоподъемностью в 10 тонн.

17 – тип грузового крюка

А – тип А используется в нормальных подвесках, Б — в укороченных

3 – количество используемых канатных блоков.

400 – общий диаметр канатных блоков.

16,5 – диаметр используемого стального каната.

Важно. Надо понимать, что крюки серии А — короткие, изготавливаются из серии Б — длинных, при этом клеймо с буквой Б остается на крюке, это часто вводит потребителей в заблуждение, так как в заказе стоит 17А, а по факту приходит подвеска с 17Б.

Что входит в комплект поставки

В стандартный комплект поставки входит – крюковая обойма, паспорт, раздельный сертификат на подвеску и крюк, сертификат качества на сталь.

Срок эксплуатации

Ресурс изделия составляет в среднем 10 лет, срок зависит от режима эксплуатации и класса использования по ИСО 430/1 для крана, чаще всего из строя выходят обводные блоки и грузовой крюк. Происходит это вследствие постоянного воздействия силы трения, в результате чего происходит износ деталей. Любая крюковая подвеска подлежит ремонту или замене любого основного узла, что значительно продлевает её ресурс.

ВАЖНО!!! Просим обратить внимание, что на рынке действует много недобросовестных продавцов, которые реализуют восстановленные, бывшие в употреблении или лежалые крюковые подвески, выдавая их за новые. Приобретайте данные механизмы только у производителей или официальных представителей заводов.

Гарантия

Срок гарантии – составляет 30 месяцев со дня ввода в эксплуатацию, исчисляется не позднее 1 месяцем со дня ее приобретения. Претензии не применяются при наличии механических повреждений.

Устройство крюковой подвески

Схема работы подвески на кране

1-крановый двигатель, 2- вал, 3- тормозной шкив с тормозом, 4- муфта, 5- редуктор, 6- барабан лебедки, 7- вспомогательные блоки; 8- крюковая подвеска 9-стальной канат.

Конструкция подвески с крюком всецело зависит от общего устройства крана и её грузоподъемности. Она состоит из: вращающихся на валу канатных блоках, крюка и траверсы – все это объединено посредством щек. Блоки полиспаста изготавливаются из стали 20, крюк из заготовки «Уральская Кузница» группы «Мечел», вал, траверса и щеки подвески делаются из стали 45 и стали 3.

На примере рассмотрим схему крюковой подвески грузоподъемностью 63Тн. Она состоит:

• 1.крюковая обойма
• 2.грузовой крюк
• 3.блоки обводные для стального каната
• 4. вал, на котором закреплены блоки с подшипником
• 5.7.8.19.подшипники
• 9.гайка
• 10.траверса
• 11.23.24.шпилька металлическая
• 12.22.26 стопорная планка с болтами защищает от раскручивания гайки
• 13.16.защитный кожух
• 15. щеки подвески
• 17. защелка (замок крюка)
• 18.крепление защелки
• 20.подшипник скольжения
• 21.25.устройство крепления вала
• Фк-32 диаметр стального каната
• D-650 диаметр канатных блоков

Виды крюковых подвесок

Нормальное исполнение

Данная серия состоит из одного или нескольких блоков полиспаста, грузового крюка, и траверсы. Траверса, на которой расположены блоки, удерживается посредством щек (в качестве исходного материала для щек используется листовая сталь).

Укороченное исполнение

В отличие от нормальной обоймы здесь блоки полиспаста расположены на одной оси вместе с траверсой. Укороченное исполнение означает, что она имеет уменьшенную строительную высоту, но при этом чуть шире. Такая продукция востребована в первую очередь в различных производственных и складских помещениях, где имеется ограничение по высоте. Данное изделие может оснащаться только четным количеством блоков — 2 или 4.

Стоит заметить, что крановая обойма с крюком выступает в качестве наиболее важного и ответственного узла. Именно поэтому наши специалисты рекомендуют постоянно следить за ее состоянием во избежание проблем при эксплуатации. Рекомендуем регулярно делать осмотр всем элементам, а именно:

• щекам
• блокам полиспаста (роликам)
• крюку
• гайке
• траверсе
• осям
• сальному канату.

В нашей компании работаю только опытные и высококвалифицированные специалисты, которые располагают необходимыми знаниями и навыками производства подобных изделий. Мы в состоянии гарантировать высокое качество производимой нами продукции, ее высокую прочность и долговечность.

Габаритные размеры

В данном разделе представлены возможные размеры и типы исполнения крюковых подвесок в соответствии отраслевым утвержденным стандартом России.

В «ТИП» указано количество канатных блоков — грузоподъемность — диаметр блока.

Помимо представленных схем, мы сможем изготовить для Вас их в любом исполнении, в соответствии вашими техническими заданиями или по предоставленным чертежам.

С размерами в соответствии с утвержденными отраслевыми стандартами вы можете ознакомиться в разделе — Размеры ОСТ 24.19.105-82

Крюковые обоймы в Казахстане. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Satu.kz

😍 Специально для вас

•  Катки опорные поддерживающие
•  Запчасти для крана ДЭК-631
•  Запчасти крана РДК 250
•  Механик
•  Запчасти для гусеничных кранов ДЭК-251

Блок крюковой обоймы 721. 122-41.00.0.011

В наличии

Цену уточняйте

ООО «ДС-Сервис»г. Нур-Султан

Обойма крюковая 25т 251.21.00.000-03 на гусеничные краны ДЭК-251, ДЭК-321

В наличии

Цену уточняйте

О

ООО «Завод Тяжелых Гусеничных Машин»Челябинская область

Подвеска крюковая (Обойма крюковая)

В наличии

от 25 200 Тг.

Купить

ООО «ЭлМедиа Групп»г. Алматы

Крюковая обойма КС-3577-3.63.300 для автокрана Ивановец КС-3577, КС-3574

В наличии

Цену уточняйте

ООО «Кран-мастер» — запчасти для Автокранов, Кранов, Экскаваторов, Гидроцилиндры, ОПУЧелябинская область

Обойма крюковая 5т 251.28.00.000-01 на гусеничные краны ДЭК-251, ДЭК-321

В наличии

Цену уточняйте

О

ООО «Завод Тяжелых Гусеничных Машин»Челябинская область

Крюковая обойма (для КС-3577 14т.) КС-3577.63.300

В наличии

Цену уточняйте

ООО «Кран-мастер» — запчасти для Автокранов, Кранов, Экскаваторов, Гидроцилиндры, ОПУЧелябинская область

Крюковая обойма главного подъема РДК-250 25 т 721. 122-32.01 на гусеничные краны РДК-250, РДК-400

В наличии

Цену уточняйте

О

ООО «Завод Тяжелых Гусеничных Машин»Челябинская область

Крюковая обойма (для КС-35714, КС-35715; 16т) КС-3578.63.300(18А)

В наличии

Цену уточняйте

ООО «Кран-мастер» — запчасти для Автокранов, Кранов, Экскаваторов, Гидроцилиндры, ОПУЧелябинская область

Крюковая обойма вспомогательного подъема РДК-250 5 т 721.122-51.01 на гусеничные краны РДК-250, РДК-400

В наличии

Цену уточняйте

О

ООО «Завод Тяжелых Гусеничных Машин»Челябинская область

Обойма крюковая 25 тонн 800.00.10.00

В наличии

Цену уточняйте

ООО «Кран-мастер» — запчасти для Автокранов, Кранов, Экскаваторов, Гидроцилиндры, ОПУЧелябинская область

Смотрите также

Крюковая обойма 25т МКГ 25 СБ 800.00.10.00 на гусеничные краны МКГ-25, МКГ-25.01,МКГ-25бр

В наличии

Цену уточняйте

О

ООО «Завод Тяжелых Гусеничных Машин»Челябинская область

Крюковая обойма вспомогательного подъёма 5т

В наличии

Цену уточняйте

ООО «Кран-мастер» — запчасти для Автокранов, Кранов, Экскаваторов, Гидроцилиндры, ОПУЧелябинская область

Крюковая обойма 16т МКГ 25 СБ 961. 00.20.00 на гусеничные краны МКГ-25, МКГ-25.01,МКГ-25бр

В наличии

Цену уточняйте

О

ООО «Завод Тяжелых Гусеничных Машин»Челябинская область

Крановая подвеска, подвеска крюковая, обойма крюковая, грузозахватные приспособления, крюки крановые

Услуга

Цену уточняйте

ООО «Кран-мастер» — запчасти для Автокранов, Кранов, Экскаваторов, Гидроцилиндры, ОПУЧелябинская область

Крюковые подвески. Крюковая подвеска для тельфера TM-1S (Magnus-Profi)

В наличии

Цену уточняйте

Emak Group / Эмак Группг. Атырау

Крюковая обойма 5т МКГ 25 СБ 961.00.30.00 на гусеничные краны МКГ-25, МКГ-25.01,МКГ-25бр

В наличии

Цену уточняйте

О

ООО «Завод Тяжелых Гусеничных Машин»Челябинская область

Запчасти крана ДЭК-631 (Вал-шестерня, Звено гусеничное, Обойма крюковая 63 т, Редуктор передвижения)

В наличии

Цену уточняйте

ООО «Кран-мастер» — запчасти для Автокранов, Кранов, Экскаваторов, Гидроцилиндры, ОПУЧелябинская область

Обойма крюковая 12,2т 631. 27.00.000-01 на гусеничные краны ДЭК-631, ДЭК-631 А

В наличии

710 100 Тг.

О

ООО «Завод Тяжелых Гусеничных Машин»Челябинская область

Запчасти крана МКГ-25 (Гусеница, Муфта зубчатая, Каток опорный, Токосъемник, обойма крюковая)

В наличии

Цену уточняйте

ООО «Кран-мастер» — запчасти для Автокранов, Кранов, Экскаваторов, Гидроцилиндры, ОПУЧелябинская область

Крюковая обойма 5Т на гусеничные краны СКГ-401.

В наличии

Цену уточняйте

О

ООО «Завод Тяжелых Гусеничных Машин»Челябинская область

Блок гуська 5т крюковой обоймы 721.122-41.00.0.011 крана РДК-25

В наличии

Цену уточняйте

ООО «Кран-мастер» — запчасти для Автокранов, Кранов, Экскаваторов, Гидроцилиндры, ОПУЧелябинская область

Крюковая обойма 20846р-501 40т СКГ 40/63 на гусеничные краны СКГ-40/63.

В наличии

Цену уточняйте

О

ООО «Завод Тяжелых Гусеничных Машин»Челябинская область

Крюковая обойма 40Т на гусеничные краны СКГ-631.

В наличии

Цену уточняйте

О

ООО «Завод Тяжелых Гусеничных Машин»Челябинская область

Крюковая обойма 63Т на гусеничные краны СКГ-631.

В наличии

Цену уточняйте

О

ООО «Завод Тяжелых Гусеничных Машин»Челябинская область

Крюковая обойма 40Т на гусеничные краны СКГ-401.

В наличии

Цену уточняйте

О

ООО «Завод Тяжелых Гусеничных Машин»Челябинская область

Крановая подвеска, подвеска крюковая, Обойма крюковая ДЭК-251, Q=25 т (251.21.00.000-03)

В наличии

Цену уточняйте

ООО «Кран-мастер» — запчасти для Автокранов, Кранов, Экскаваторов, Гидроцилиндры, ОПУЧелябинская область

2

3

…

Вперед

Показано 1 — 26 товаров из 900+

Продавцы

Смотрите также

Запчасти для крана ДЭК-631

Катки опорные поддерживающие

Запчасти для гусеничных кранов ДЭК-251

Запчасти крана РДК 250

Механик

Промышленное оборудование и станки

Колесо ведущее РДК 250

MAGNUS PROFI

Кран рдк 25

Запчасти для РДК-25

Колесо опорное РДК

Запчасти на РДК-250

Корневая группа

Запчасти для гусеничного крана

Стреловое оборудование

Крюковые обоймы оптом

Популярные категории

Промышленное оборудование и станки

Крановое оборудование

Запасные части и комплектующие к крановому оборудованию

Гусеничные краны

Грузовики, автобусы, спецтехника

Автозапчасти и комплектующие

Запчасти к дорожно-строительной спецтехнике

Авто — мото

Диски и шины

Болты, секретные болты, гайки

• Программа защиты покупателей

  satu. kz

  предоставляет защиту покупок до 50 000 тг при оформлении заказа через корзину.

  • Перейти в кабинет компании

  • Перейти в личный кабинет

• Покупателям

  Продавцам

  Партнеры

  • EVO.business
  • MegaMaster.kz
  • Официальные дилеры satu.kz

• © satu.kz, 2008-2022

Насколько вам
удобно на satu?

Крюковые подвески крановые (обоймы крановые)

Уфимский завод «КранМаш» производит и продает по доступной цене крюковые подвески крановые. Для уточнения цен на продукцию звоните 8-937-858-01-05 или отправьте сообщение на электронную почту Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Крюковые подвески или обоймы крановые – одни из основных элементов грузоподъемных механизмов, служащие для соединения грузового крюка с канатом.

Крюковые подвески различают по грузоподъемности, количеству блоков и их расположению, а также по количеству осей, на которых располагаются обводные блоки (одноосные, двухосные, трехосные). В изготовлении крюковых подвесок используется листовой металлопрокат и кованая сталь. Крюковые подвески грузоподъемностью от 3,2 до 50 тонн изготавливаются в соответствии с ОСТ 24.19.105-82.

В конструкцию крюковой подвески (крановой обоймы) входят следующие элементы:

• крюк грузовой
• траверса
• щеки (закрывающие блоки листы металла)
• ось
• блок обводной (количество блоков зависит от грузоподъемности и числа ветвей каната)

Примечания:

• Уточняйте стоимость на момент заказа. Указанные на сайте цены не являются офертой по ст. 435 ГК РФ.
• В каталоге приведена стандартная продукция. Срок поставки под заказ 10-15 дней.
• Вся продукция сертифицирована.

Для заказа звоните 8-937-858-01-05 или отправьте сообщение на электронную почту Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Крюковые подвески для подъемных кранов: назначение, устройство, виды

Описание принципа работы и устройства мостовых кранов разных типов

Это грузоподъемная машина, захватное устройство которой расположено на передвижной тележке (либо тали), в свою очередь перемещающейся по мосту. Последний представляет собой подвижную конструкцию, выполненную из высокопрочной стали. Мостовой кран может быть оснащен различными захватными механизмами: ковшом, магнитом, грейфером, устройством для подъема контейнеров и так далее.

Пик выпуска этих грузоподъемных машин пришелся на 80-е годы ХХ века: с конвейеров советских заводов ежегодно сходило по 6000-7000 моделей различной грузоподъемности.

С нулевых годов XXI века мостовые краны выпускаются в количестве до 1500 единиц (если считать производителей из всех стран бывшего Союза). Зато их делают специализированные заводы, разрабатывающие и предлагающие новые решения для специфических задач строительства.

Классификация мостовых кранов

По конструкции классифицируют:

• Опорные — краны, мостовая конструкция которых напрямую и сверху опирается на рельсовый путь, по которому она передвигается.
• Подвесные — модели, крепящиеся на рельсовый путь снизу, к его полкам.
• Козловые — краны, мост которых с помощью опор устанавливается на рельсовый путь.

По грузоподъемности выделяют модели:

• Первой группы — работающие с весом до 5 т;
• Второй группы — поднимающие до 50 т;
• Третьей группы — рассчитанные на вес до 300-320 т.

По назначению кланы классифицируют на:

• Общие — решают стандартные строительные задачи;
• Специальные — обеспечивают проведение специфических грузоподъемных операций.

По типу привода выделяют:

• Ручные — необходимо приводить в движение лебедку для выполнения рабочих задач.
• Электрические — функционируют без участия оператора, от сети.

Общее устройство мостового крана

Мостовая конструкция каждой модели очень проста: она представляет собой соединение двух пролетов коробчатого сечения с концевыми балками. Вместе они образуют рельсовый путь, с упорами-ограничителями на концах, для блокирования движения тележки.

У каждой пролетной балки есть по 2 горизонтальных пояса

1. верхний
2. нижний.

На первый устанавливаются опорные краны, под второй монтируются подвесные. Также у пролетной балки есть большие и малые диафрагмы — для устойчивости и более равномерной передачи нагрузок. Чтобы можно было обслуживать мостовой кран, на пролетные балки монтируются специальные площадки.

По рельсовому пути перемещается тележка — в общем случае рама с закрепленными на ней механизмами передвижения и подъема грузов. Схемы сборки каждого узла обычно унифицированы.

Сама рама — это пересечение продольных и поперечных балок с настилом. Также тележка может быть оснащена буфером ограждения, ограничителями подъема крюка, линейкой для фиксации крайних положений. Обычно она весит от 0,2 до 0,4 грузоподъемностей (Q) мостового крана.

Тележка перемещается посредством механизма передвижения, оснащенного цилиндрическими колесами и сделанного по одной из унифицированных схем. У него может быть центральный привод сразу на оба колеса или раздельный на каждое, навесной редуктор и тормоз. И сами колеса могут быть не только цилиндрическими, но и коническими, устанавливаемыми вершиной как в наружную сторону, так и во внутреннюю (в последнем случае — только неприводные).

Видео обучающие

Применение мостовых кранов

• Проведение периодических, разовых или постоянных грузоподъемных работ в условиях отсутствия подвода тока. В таких случаях особенно востребованы ручные мостовые краны, как подвесные, так и опорные.
• Операции по подъему и перемещению грузов в больших крытых помещениях, например, в производственных цехах, в машинных залах, на складах. В таких случаях удобна сравнительно высокая производительность электрических мостовых кранах, востребованы и опорные, и подвесные модели.
• Грузоподъемные работы на небольших по площади строительных (и других) площадках, как открытого, так и закрытого типа. В подобных условиях целесообразнее устанавливать и использовать ручные, опорные или подвесные, мостовые краны.
• Операции с насыпными грузами — для их выполнения необходимо использовать оснащенные грейферами модели.
• Работы по подъему и перемещению грузов с магнитными свойствами — для этого нужны электрические, как правило, опорные мостовые краны.

Источник

Конструкция

Рама тележки имеет очень жесткую конструкцию. На ней располагается:

1. механизм подъема;

механизм передвижения;

предмет для распределения тока;
механизм безопасности.

Механизм безопасности обеспечивает нормальное передвижение и подъем грузов. К устройствам для безопасности относят предметы, которые ограничивают высоту подъема груза и грузоподъемность.

Также к безопасности относится такой механизм подъема, который автоматически отключается при подъеме груза на максимальную высоту, а так же при подъеме груза вес, которого превышает допустимый вес на 10%. На тележке фиксируют механизмы, измеряющие массу груза, а также линейку. На мосту крана устанавливают выключатели, которые ограничивают передвижение тележки в крайние направления.

Когда тележка подходит к крайнему положению, то линейка взаимодействует с выключателями и автоматически блокируется дальнейшее движение тележки.

Если же выключатели по каким-либо причинам не сработали, для этого есть еще одно устройство, блокирующее движение тележки в крайнем положении — оно называется буфером.

На тележке всегда устанавливают перила. Они должны быть для соблюдения безопасности при осмотре или поломке механизмов крана.

Виды грузовых крюков

Современные грузоподъёмные крюки выполняются в соответствии с установленными государственными стандартами.

Их можно классифицировать по следующим характеристикам:

• количество установленных осей;
• размер крюковой подвески;
• применяемого материал;
• назначение;
• способы крепления;
• типы крюков.

В качестве материала для изготовления крюковой подвески применяют различные марки стали. По технологии производства они бывают: литые, кованые, пластинчатые. Наименьшее распространение получили литые крюки по причине трудностей, связанных с выявлением скрытых недостатков металла при литье.

Блочная подвеска мостового крана с изменяемой кратностью полиспаста способна регулировать скорость подъёма груза, с учётом его общей массы. Масса механизма крюкового устройства не должна превышать 5 % от рассчитанной грузоподъёмности. Такое соотношение обеспечит равномерное натяжение каната.

Для крепления крюка используют три типа крепления: ухо, вертлюг или вилочное соединение. Вид соединения выбирается в зависимости тот типа крюка и требуемой грузоподъёмности.

В настоящее время применяются следующие типы крюков:

• приварной;
• цепной;
• чалочный;
• вращающийся;
• двурогий;
• с расширительным звеном;
• S-образный.

Для каждого из этих крюков применяется индивидуальный замок, который должен соответствовать утверждённым стандартам и правилам соблюдения техники безопасности.

S-образный крюк выполнен в форме заглавной буквы S. В результате он имеет симметричную конструкцию. К нему груз может крепиться независимо от установленной стороны. Изделие с расширенным звеном позволяет крепить на нём большое количество строп фиксации груза.

По количеству установочных осей крюковой подвески их подразделяют на одноосные, двухосные и трёхосные. Одноосная подвеска имеет одну ось, обеспечивающую движение каната. Двухосная подвеска оснащена двумя осями. Их располагают между щёк. Надёжность конструкции обеспечивается болтовым соединением. Захватный механизм установлен на траверсе с применением системы блоков. Безопасность работы обеспечивает специальный замок. Трёхосная подвеска снабжена ещё одной обоймой из двух щёк, которая соединяется с помощью серьги и стального пальца.

По геометрическим параметрам различают два типа крюковой подвески:

• нормальные;
• укороченные.

Крюковая подвеска нормальной длины имеет несколько блоков с подшипниками вращения (обычно от одного до четырёх). Блоки крюковой системы могут быть обводными или собраны по схеме полиспаста. Сам грузовой крюковой механизм фиксируется гайкой большого диаметра.

Отдельным видом подъёмных устройств, считается грузовая петля. Она имеет меньший вес, чем другие системы и получила более широкое распространение. Конструктивной особенностью такого устройства является необходимость пропускания каната или стропы через отверстие петли. Это вызывает постоянное трение стропы о петлю, что негативно сказывается на сроке службы такого устройства. Грузовые петли изготавливаются: составными или цельноковаными. Первый тип петли состоит из системы шарнирных соединений. Второй представляет собой единый неразборный блок.

Очень часто на подъёмные механизмы устанавливаются так называемая пластичная подвеска. Согласно установленного стандарта ГОСТ 6619-75 пластичный крюк имеет однороговую и двухроговую конструкцию.

ГОСТ 6619-75 Крюки пластинчатые однорогие и двурогие

1 файл   240.33 KB

Подвеска первого типа имеет грузоподъёмность от 40 т до 315 т. Она применяется в основном для литейных кранов. Вторая подвеска с грузоподъёмностью от 80 т до 320 т устанавливается на механизмы общего назначения.

Особенности и характеристики

К выбору монтажных кранов нужно подходить со знанием дела. А для этого рекомендуется понять, чем же являются краны и какие их основные технические и эксплуатационные характеристики.

Грузоподъёмными кранами называют специальные машины, которые предназначены для перемещения в пространстве тяжеловесных грузов. Для этого используются разные виды захватов. Среди них крюковые подвески, клещевые механизмы, грейферы и пр.

При подборе техники учитывается ряд характеристик, но можно выделить несколько наиболее значимых параметров:

Грузоподъёмность. Характеристика показывает, какой максимальный вес конкретный кран способен поднять

Только важно учитывать, что предельная грузоподъёмность рассчитана на работу в оптимальных условиях. К примеру, если в параметрах стрелового крана указано, что его грузоподъёмность 16 тонн, нужно учитывать один нюанс

Такой вес техника поднимает при минимальном вылете стрелы. Чем больше увеличивается вылет, тем меньше становится грузоподъёмность.

Высота подъёма. Если это карьерный кран, тогда учитывается высота опускания ниже уровня земли. Величина отражает способность крана осуществлять перемещения в вертикальной плоскости, то есть вверх и вниз.
Скорость. Речь идёт о скорости поднимания, опускания, а также перемещения. Характеристики зависят от конструктивных особенностей спецтехники, а именно от привода, двигателей и пр. Во многом определяют производительность конкретной модели крана.

Если говорить о практическом применении крана, то представленные характеристики являются ключевыми.

Обслуживание, ремонт и модернизация

Ремонт мостовых кранов требуется не часто, ведь конструкция имеет большой срок службы. Намного чаще нужно устранить мелкие неполадки, отрегулировать работу устройства. Перед началом смены машинист обязан проверить состояние крана.

Диагностика мостового крана, как и текущий ремонт, должны быть выполнены специалистами. Они занимаются следующим перечнем работ:

• техническое обслуживание;
• диагностика механического отдела;
• осмотр дополнительного оборудования;
• замена изношенных устройств;
• проверка подшипников;
• регулировка узлов.

Мелкие неполадки можно устранить на предприятии, а крупные поломки требуют разбора конструкции. Если есть необходимость, специалистами может быть выполнена модернизация устройств. Работа осуществляется в соответствии с требованиями ГОСТа.

Специалистами может быть заменена крюковая подвеска или кабельная подвеска, проверены приборы и устройства безопасности, осмотрено подвешенное оборудование.

Ремонтные работы бывают следующих видов:

• плановые;
• капитальный ремонт;
• аварийный.

Плановый выполняют с целью профилактики поломок. В ходе работы мастер выполняет диагностику неисправностей, смазывает механизмы, осуществляет регулировку узлов. Проводится техническое освидетельствование мостового крана.

Капремонт включает в себя широкий перечень работ. Он необходим кранам, срок службы которых уже истек. Аварийный ремонт нужен, когда устройство вышло из строя. Мастер определяет неисправность и устраняет ее в кратчайшие сроки.

Электрическая схема

Электрическая схема мостового крана зависит от модели устройства, но можно выделить следующие основные моменты, на которые обращают внимание:

1. Составляя схему, специалист должен учитывать варианты защиты системы от перепада напряжения.
2. Кран защищают от перегрузок. Должны быть предусмотрены механизмы экстренного торможения и остановки двигателя.

Электросхема требуется для того, чтобы выполнить ремонт электрооборудования. Она состоит из спецсимволов, которые характеризуют узлы. Прямоугольниками отображают подвижные контакты, закрашенные кружки обозначают неподвижные элементы. Развертки означают барабанные контроллеры. Их положение задают линии, идущие параллельно. Сверху их подписывают цифрами.

Среди кранов мостового типа различают краны с ручным и электрическим приводом механизмов подъема и передвижения. Последние наиболее часто используются на крупных предприятиях, поскольку позволяют обслуживать цеха и склады с большим грузопотоком.

Мостовые краны с электрическим приводом имеют очень большой диапазон нагрузок, поэтому и мощность электропривода может колебаться в достаточно широком интервале – от нескольких сотен ватт до 1000 кВт и более. Крановое электрооборудование должно быть рассчитано на особые условия эксплуатации: циклический повторно-кратковременный режим работы с числом включений/выключений, достигающим 500-600 в час, постоянные перегрузки при разгоне и торможении механизмов, широкий диапазон регулирования скорости.

Электрооборудование мостового крана разделяют на основное, обеспечивающее передвижение моста и грузовой тележки и подъем/опускание груза, и вспомогательное, выполняющее различные дополнительные функции, не связанные напрямую с основной работой крана.

Наиболее широкое распространение получил комбинированный способ подвода питания к электрооборудованию крана: вдоль кранового пути пролагают троллейную линию, а подвод тока к двигателям грузовой тележки осуществляют с помощью подвешенной на мосту гирлянды. В некоторых случаях (например, во взрывоопасных цехах) подвод тока посредством гибкого кабеля применяется и для грузовой тележки, и для моста.

Электрооборудование крана должно обеспечивать безаварийную, надежную работу всех механизмов техники в любых условиях и в широком диапазоне нагрузок.

Выход кранового электрооборудования из строя неизбежно приводит к остановке крана, т.е. к простою дорогого оборудования и обслуживающих его квалифицированных рабочих.

Крюковая подвеска[править | править код]

Одноосная подвеска кранов серии БКСМ

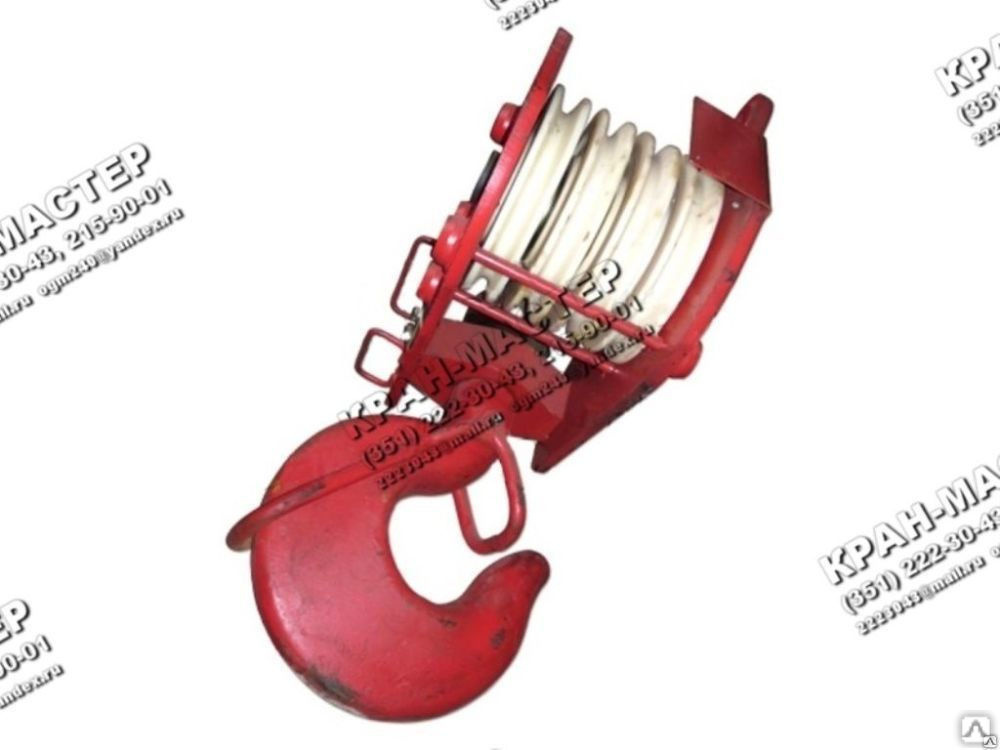

Крюковые подвески — это грузозахватные органы крана. Они служат для соединения грузового крюка с подъёмным канатом. Конструкция крюковой подвески зависит от числа ветвей каната, числа и относительного расположения блоков, конструкции крюка и т. п.

По количеству осей, на которых находятся канатные блоки, крюковые подвески бывают :

• одноосные;
• двухосные;
• трёхосные (блочные).

Они состоят из двух щёк — литых или из листового металла, между которыми на осях вращаются канатные блоки. В нижней части щёк траверсой закреплён грузовой крюк.

Массу крюковых подвесок, при проектировании, подбирают так, чтобы они опускались без груза на крюке под действием собственной силы тяжести, вытягивая грузовой канат, на котором они подвешены.

По размеру различают два типа крюковых подвесок:

• нормальные;
• укороченные. Имеет меньший размер по высоте, поэтому можно осуществлять подъём груза на несколько большую высоту по сравнению с нормальной подвеской. Укороченную подвеску применяют только при чётной кратности полиспаста.

Описание

Наиболее простыми крюковыми подвесками являются подвески для одного каната. В этом случае один конец каната выполнен с коушем или закреплён в конической втулке с заливкой её металлом. К втулке с проушиной прикрепляют нестандартный крюк с кольцом в хвостовой части. В тех случаях, когда масса крюка и свисающей части каната будет недостаточной для опускания крюка без груза при работе подъёмного механизма на опускание груза, крюковую подвеску снабжают специальным грузом, при этом для удобства соединения каната с крюком вводится промежуточный элемент в виде сварной цепи.

Недостатком таких соединений крюка и каната является вращение конца каната относительно собственной продольной оси, что вызывает вращение груза.

Одноканатная крюковая подвеска

Для использования стандартного крюка в подвеске для одной ветви каната часто используют так называемый вертлюг, выполненный в виде треугольной рамы. Нижняя горизонтальная часть вертлюга имеет утолщение, в котором предусмотрено вертикальное отверстие со сферической поверхностью под гайку. Стандартный крюк фиксируется в вертлюге с помощью гайки, нижняя поверхность которой выполнена также сферической. Наличие сферических поверхностей позволяет крюку с грузом самоустанавливаться по вертикали, что исключает наличие изгибающего момента в хвостовой части крюка. Вертлюг подвешивают к канату с помощью кольца, цепи и коуша или с помощью конической втулки с проушиной. Крюки при нагрузках более 30 кН выполняются вращающимися на шариковых закрытых опорах.

Большое применение находят крюковые подвески на нескольких ветвях грузового каната, когда усилие со стороны грузового крюка на канат передаётся через блоки.

Устройство

В нормальной крюковой подвеске крюк с гайкой на хвостовике с помощью упорного шарикоподшипника со сферическими шайбами опирается на траверсу, которая шарнирно закреплена в отверстиях серёг и защитных щитках. В верхней части серёг и щитков имеются отверстия, в которых неподвижно закреплена ось с опирающимися на неё посредством подшипников блоками. Шарнирное крепление траверсы в серьгах необходимо для того, чтобы крюк вместе с траверсой можно было повернуть относительно продольной горизонтальной оси траверсы, тем самым облегчая зачаливание груза. Между щитками размещают согнутый из листовой стали кожух, который предназначен для предотвращения выпадания ослабленного каната из ручья блока.

Грузовые подвески

Устройство крюковой подвески бывает достаточно разнообразным, что отличает и мощность данной техники. Главная разница заключается в массе, которую способен поднять крюк. Минимальная масса составляет одну тонну, а максимальная пятьдесят.

Когда создают крюк, то его массу делают такой, чтобы она способствовала опусканию крюка вниз.

Самым простым изделием в данном случае является одноканатный тип. Такой прибор применяется лишь для одного каната, а вес, который может поднять, – минимальный. Недостатком такого изделия профессионалы считают маленький вес каната и самого крюка в частности. Крюк не может обеспечить самостоятельный спуск изделия вниз.

Канаты

4.7.1. Стальные канаты, применяемые в качестве грузовых, стреловых, вантовых, несущих, тяговых и стропов, должны быть снабжены документом изготовителя канатов об их качестве или документом специализированной организации об их испытании в соответствии c ГОСТ 3241, ГОСТ 10505, ГОСТ 16853, ГОСТ 18899. Тип канатов должен выбираться в соответствии c нормативными документами.
Применение канатов, изготовленных в соответствии c требованиями международных стандартов и национальных стандартов других государств, допускается при условии наличия согласования Госнадзорохрантруда. 4.7.2. Крепление и расположение канатов на грузоподъемном кране или машине должны исключать возможность спадания их c барабанов или блоков и перетирания вследствие соприкосновения c элементами конструкций или друг c другом.
4.7.3. Петля на конце каната для его закрепления на грузоподъемном кране или машине должна быть выполнена: а) c применением коуша c заплеткой свободного конца каната или c установкой зажимов; б) c применением стальной кованой, штампованной, литой втулки c закреплением клином; в) путем заливки легкоплавким сплавом и другим способом в соответствии c требованиями действующих нормативных документов. Применение сварных втулок не допускается (кроме крепления неподвижного конца каната c применением втулки, приваренной к металлоконструкции грузоподъемного крана или машины, в соответствии c нормативными документами) .
Концы канатов стропов заделываются запрессовкой в алюминиевых или стальных втулках или заплеткой. 4.7.4. Корпуса, втулки и клинья не должны иметь острых кромок, о которые может перетираться канат. Клиновая втулка и клин должны иметь маркировку, отвечающую диаметру каната.
4.7.5. Количество проколов каната каждой полной прядью при заплетке должно соответствовать указанным в таблице 2. Последний прокол каждой прядью должен производиться половинным числом ее проволок (половинным сечением пряди) . Допускается последний прокол делать половинным числом прядей каната. Таблица 2
Число проколов каната при заплетке

|-------------------------------------------------------------------|
|    Диаметр стального каната, мм   |   Количество проколов каждой  |
|                                   |    полной прядью, не менее    |
|-------------------------------------------------------------------|
|            До 14 включ.            |               4               |
|       Свыше 14 до 27 включ.       |               5               |
|       Свыше 27 до 60 включ.       |               6               |
|-------------------------------------------------------------------|

|--------------------------------------------------------------------|
| Группа классификации механизма|Подвижные канаты |Неподвижные канаты|
|--------------------------------------------------------------------|
| по ГОСТ 25835| по ИСО 4301/1  |                 Zp                 |
|--------------------------------------------------------------------|
|      1М      |       М1       |       3,15      |        2,5       |
|      1М      |       М2       |       3,35      |        2,5       |
|      1М      |       М3       |       3,55      |        3,0       |
|      2М      |       М4       |       4,00      |        3,5       |
|      3М      |       М5       |       4,50      |        4,0       |
|      4М      |       М6       |       5,60      |        4,5       |
|      5М      |       М7       |       7,10      |        5,0       |
|      6М      |       М8       |       9,00      |        5,5       |
|--------------------------------------------------------------------|

Таблица 4 Минимальный коэффициенты использования канатов Zp для стреловых самоходных кранов

|--------------------------------------------------------------------|
|        |                 Подвижные канаты            | Неподвижные |
|        |                                             |   канаты    |
| Группа |-----------------------------------------------------------|
| класси-|  Подъем    |   Подъем,  |При изменении| При | При | При   |
|Фикации |   груза    | опускание  |   длины     |мон- |экс- |монтаже|
| крана  |            |   стрелы   |   стрелы    |таже |плуа-|       |
| по ГОСТ|------------|------------|-------------|     |тации|       |
|  27553 | Группа|    | Группа|    | Группа |    |     |     |       |
|  (ИСО  |класси-| Zp |класси-| Zp |класси- | Zp |-------------------|
|4301/2)*|фикации|    |фикации|    |фикации |    |  Zp |  Zp |  Zp   |
|        | меха- |    | меха- |    | меха-  |    |     |     |       |
|        | низма |    | низма |    | низма  |    |     |     |       |
|------------------------------------------------------------------- |
|   А1   |   М3  |3,55|   М2  |3,35|   М1   |3,15|                   |
|   А3   |   М4  |4,00|   М3  |3,55|   М2   |3,35| 3,05| 3,0 | 2,73  |
|   А4   |   М5  |4,50|   М3  |3,55|   М1** |3,15|                   |
|------------------------------------------------------------------- |
| *  Для автомобильных кранов грузоподъемностью до 16 т включительно |
|    принимается группа классификации А3                             |
| ** Без груза                                                       |
|--------------------------------------------------------------------|

• Назад
• Вперёд

Крюк Arco Clip Hook — крюк для крепления на подставку или ремень

(5 отзывов)

Написать рецензию

Крюк-клипса Arco — крючок для крепления на подставку или ремень

Рейтинг
Обязательно

Выберите Рейтинг1 звезда (разочаровывает)2 звезды3 звезды (как и ожидалось)4 звезды5 звезд (действительно здорово)

Имя

Тема обзора
Обязательно

комментариев
Обязательно

Маленький аксессуар:

Этот товар доставляется БЕСПЛАТНО (США) в корзине на общую сумму 50 долларов США или более

Наша низкая цена:

Специальная цена:

24,9 доллара США5

Нашли цену ниже?

Часто покупают вместе:

• Описание

Описание

Руководство по продукту

Хотите узнать о некоторых более подробных функциях этого продукта? Вот копия руководства в формате PDF здесь.

Вы можете посетить веб-сайт производителя, чтобы узнать, доступна ли более новая версия.

Просмотреть всеЗакрыть

• 5 отзывов

5 Отзывы

• 5

  Очень удобное устройство

  Опубликовано Дэйвом Шепердом 26 января 2021 г.

  Этот прикольный маленький крючок остается прикрепленным к моему пюпитру дома, пока я репетирую, а также когда я на концерте. Я использую колчан для лука для быстрого доступа в середине песни или между песнями. Но когда наступает перерыв или концерт заканчивается, и мне нужно положить бас на бок, я не оставляю смычок в колчане. Вместо этого я вешаю его на крючок. Простой, но гениальный.

• 5

  отличный, простой дизайн

  Опубликовано Итан 12 сентября 2020 г.

  Представляет собой крючок на петле, прикрепленной к клипсе. Зажим позволяет прикрепить крючок к чему угодно — ремню, карману, кромке пюпитра, столу и т. д. Шарнир позволяет крючку оставаться в вертикальном положении, даже когда зажим находится в горизонтальном положении.

  Он держит ваш лук наготове. Если вам нужна дополнительная защита на сцене, используйте кобуру или колчан.

  Кроме того, это полностью пластмассовое дело. Это означает, что он очень легкий. Он выдержит некоторые издевательства, но не выдержит, если на него наступят или сильно ударят весом и силой. Хорошо едет по мелким неровностям.

• 5

  Мне так понравилось, что я купил два

  Опубликовано Дэвидом Т. 24 августа 2017 г.

  Один я оставляю на своей студийной стойке, а другой — в сумке для концерта. Кажется, вы находите и продаете полезные вещи для баса. Спасибо.

• 5

  Самое полезное снаряжение, которое я купил за 90 006 лет.


  Опубликовано Пьер Б., 19 сентября 2016 г.

  Привет, Марк, как обычно, ты порадовал меня моим недавним заказом аксессуаров DB, ​​но я должен сказать, что крючок Arco Clip был, безусловно, сюрпризом и, вероятно, самым полезным элементом снаряжения, который я купил за последние годы.
  Это идеально, когда я репетирую, выступаю и особенно когда беру уроки по скайпу и пытаюсь держать DB, поклон и делать заметки. Фантастика. Я ожидаю купить некоторые в качестве подарков для моих друзей, играющих с луком в DB. Молодцы, что запаслись инновационными и хорошо продуманными продуктами (как обычно).

• 5

  Самое полезное снаряжение, которое я купил за последние годы

  Опубликовано Пьер Б., 19 сентября 2016 г.

  Привет, Марк, как обычно, ты порадовал меня моим недавним заказом аксессуаров DB, ​​но я должен сказать, что крючок Arco Clip был, безусловно, сюрпризом и, вероятно, самым полезным элементом снаряжения, который я купил за последние годы.
  Это идеально, когда я репетирую, выступаю и особенно когда беру уроки по скайпу и пытаюсь держать DB, поклон и делать заметки. Фантастика. Я ожидаю купить некоторые в качестве подарков для моих друзей, играющих с луком в DB. Молодцы, что запаслись инновационными и хорошо продуманными продуктами (как обычно).

Посмотреть всеЗакрыть

• сопутствующие товары
• Клиенты также просмотрели

Сопутствующие товары


Варианты продукта

Быстрый просмотр

Смычок для контрабаса из бразильского дерева

Наша низкая цена:

Специальная цена:

$174,00

Большая ценность? Готов поспорить! На этом снимке экрана начала 2003 года показана страница с описанием этих же луков — 19 лет назад мы продали их

штуки.

Добавить в корзину

Быстрый просмотр

Луковый колчан для контрабаса (бантик, кобура)

Gollihur Music

Наша низкая цена:

Специальная цена:

42,50 $

Наш высококачественный кожаный колчан идеально подходит для безопасного и удобного размещения лука во время выступлений. Он сделан из очень жесткой толстой черной кожи, которая держит форму…

Клиенты также просмотрели

Добавить в корзину

Быстрый просмотр

Басовый зажимной крюк для музыки или подставки для инструментов от K&M

K и M (Konig and Meyer)

Наша низкая цена:

Специальная цена:

23,99 $

ЛУКИ ХРУПКИЕ.
Я ненавижу отвечать на звонки игроков (или их родителей), чей смычок упал с пюпитра или стула. Смычок такой же музыкальный инструмент, как и ваш бас, и они могут быть…

Добавить в корзину

Быстрый просмотр

Луковый колчан для контрабаса (бантик, кобура)

Gollihur Music

Наша низкая цена:

Специальная цена:

42,50 $

Наш высококачественный кожаный колчан идеально подходит для безопасного и удобного размещения лука во время выступлений. Он сделан из очень жесткой толстой черной кожи, которая держит форму…

Добавить в корзину

Быстрый просмотр

Чехол для басового смычка

Protec

Наша низкая цена:

Специальная цена:

$65. 00

Этот хорошо сделанный фирменный футляр для смычка подходит для басового смычка немецкого или французского стиля и включает в себя регулируемый плечевой ремень, удобные ручки для переноски, идентификационную бирку и небольшой канифольный карман с…

Добавить в корзину

Быстрый просмотр

Намотчик струн для музыкальных инструментов TurboTune

D Addario

Наша низкая цена:

Специальная цена:

13,25 $

БЕРЕГИТЕ РУКИ!! Мы занимаемся намоткой струн TurboTune уже почти 20 лет. Он прошел через нескольких лицензиатов и некоторое время даже производился независимым патентообладателем. Теперь…

Пластиковые карабины и зажимы

Пластиковые карабины и зажимы | Пластиковые поворотные карабины

Перейти к основному содержанию

МЫ НАДЕЕМСЯ СКОРО ОТКРЫТЬСЯ ДЛЯ ПУБЛИЧНОСТИ, И ТЕПЕРЬ РАЗРЕШАЕМ ОТПРАВКУ ОНЛАЙН-ЗАКАЗОВ И ОБРАБОТКУ ОНЛАЙН-ЗАКАЗОВ. МЫ ЦЕНИМ ВАШУ ПОДДЕРЖКУ.

• Ткань
• Аппаратное обеспечение
• тесьма
• молнии
• Крюк и петля
• Понятия
• Выкройки и книги
• Швейное оборудование
• Образцы
• Специальные предложения и новые поступления

Стандартный карабин

Чаще всего используемый для сборки плечевых ремней, карабин имеет плавное пружинное действие, которое позволяет легко прикрепить его к D-образному кольцу или треугольному крепежному элементу.

0,70 $

Выберите параметры

Низкопрофильный карабин

Легко устанавливаемый ползунковый рычаг отлично подходит для пальцев. Использование в низкопрофильных приложениях.

0,85 $

Выберите параметры

Карабин Mini-Hangman

Помимо более короткой части крючка, мини-палач в остальном такой же, как карабин палача. Идеально подходит для небольших сумок, где большой карабин будет смотреться неуместно.

0,75 $

Выберите параметры

Карабин для вешалки

Простой дизайн и плавные линии делают этот поворотный карабин привлекательным, но функциональным приспособлением. Пружина проста в эксплуатации, а фиксатор ремня изогнут для поглощения ударов.

0,80 $

Выберите параметры

Карабин Plasti-Metallica

Этот элемент фурнитуры включает в себя защелку карабина из пружинной стали с системой поворота палача, что делает его очень прочным крючком для различных целей. Отлично работает с Beastee-D.

1,50 долл. США

Выберите параметры

Карабин Surelink™

Surlink™ Snap Hook — это уникальный карабин, в котором используется стальная проволока для прочности и пластиковая вставка для безопасного ключа.

1,10 доллара

Выберите параметры

Крючок для шнура

Обеспечивает быстрый и простой способ крепления вещей с помощью шнура без использования металлических зажимов, которые могут повредить и поцарапать предметы, с которыми они соприкасаются.

1 доллар США

Выберите параметры

Открытый крючок для шнура

Обеспечивает быстрый и простой способ крепления вещей с помощью шнура без использования металлических зажимов, которые могут повредить и поцарапать предметы, с которыми они соприкасаются.

1 доллар США

Выберите параметры

Крючок для амортизатора Web Loop

Позволяет прикрепить 1-дюймовую лямку к 3/16-дюймовому ударному шнуру. Это добавляет огромное разнообразие возможностей для изготовления любого количества вещей, которые могут потребовать некоторого усилия или растяжения.

1 доллар США

Выберите параметры

Заклепочное крепление для амортизатора

Этот элемент оборудования позволяет обрезать 3/16-дюймовый противоударный шнур и закрепить его на любом количестве поверхностей с помощью винта или заклепки.

1 доллар США

Выберите параметры

Нейлоновый крючок для наращивания ресниц

Привинтите эту часть оборудования, и у вас есть быстрый способ привязать объекты. Хорошо работает с ударным шнуром.

0,50 $

Выберите параметры

Зажим для аксессуаров 1-1/2 дюйма

1,35 $

Выберите параметры

Зажим для камеры

У этой маленькой пряжки есть воротник, который сдвигается назад к фиксатору, открывая доступ к отверстию, а затем сдвигается вперед, надежно закрываясь. Хороший способ прикрепить небольшие аксессуары.

0,75 $

Выберите параметры

Крючок для шнура

Проденьте либо 1/8-дюймовый ударный шнур, либо 1/8-дюймовый шнур через отверстие в нижней части и завяжите узел. Обеспечивает простой способ зацепления за другой шнур или плотно защелкивается на D-образном кольце, образуя надежную точку крепления. Доступен в черном или белом цвете.

0,75 $

Выберите параметры

Зажим для флага

Простая цельная конструкция делает этот зажим весьма удобным. Круглый фиксатор позволяет легко прикрепить его с помощью лямки, шнура или даже веревки. Доступен в черном или белом цвете.

0,70 $

Выберите параметры

Большая клипса Poli Bina

Poli-biners предназначены для традиционных систем крепления MOLLE и идеально подходят для крепления любого типа снаряжения. Рассчитан на максимальную нагрузку 100 фунтов. Подходит для лямки шириной 1 дюйм.

2,35 $

Выберите параметры

Пряжка для подтяжки 1-1/2 дюйма

Отличная замена обычным металлическим зажимам для подтяжек из кожи аллигатора. Зажим Grip Clip, предназначенный для 1,5-дюймовой резинки, предназначен для надежного захвата толстых изолированных лыжных комбинезонов, а также однослойного нейлона.

1,30 долл. США

Выберите параметры

Крючок для рукавиц

Этот небольшой односторонний крючок с кольцом хорошо подходит для крепления небольших легких предметов, таких как варежки, к себе или ключей к внутренней части рюкзака или кармана на молнии для быстрого доступа.

0,60 $

Выберите параметры

0 товаров

Тестовые зажимы RadioShack Mini-Hook

RadioShack.com Политика возврата через Интернет  |  Поврежденные или дефектные товары  | Политика возврата покупок в магазине  | Гарантия на продукт

RadioShack.com Политика онлайн-возврата

Из-за COVID-19 время обработки возвратов может занять больше времени, чем обычно. Подождите от 14 до 21 дня, прежде чем обращаться в службу поддержки клиентов по поводу статуса вашего возврата. Спасибо за терпеливость.

На RadioShack.com мы хотим, чтобы вы были полностью удовлетворены каждым приобретенным товаром. Если вы не удовлетворены своей покупкой на RadioShack.com, вы можете вернуть большинство товаров в течение 30 дней с полным возмещением стоимости покупки за вычетом стоимости доставки, обработки или других дополнительных расходов. См. раздел «Исключения» для продуктов, на которые не распространяется наша политика возврата.

ВАЖНО:  За некоторыми исключениями возврат средств осуществляется в виде кредита в интернет-магазине, который можно использовать на RadioShack.com. RadioShack не возмещает стоимость доставки. За некоторыми исключениями, мы не предоставляем предоплаченные этикетки для возврата; вы несете ответственность за покрытие любых расходов по доставке, чтобы вернуть ваш товар (ы).

Обязательно отправьте товар(ы) обратно в полном соответствии с нашей Политикой онлайн-возврата:

• Товар должен быть отправлен обратно в течение 30 дней с даты доставки.
• Предметы должны быть неиспользованными и находиться в состоянии как новые.
• Все товары должны быть возвращены в оригинальной упаковке, со всеми включенными аксессуарами и документами.
• За возвраты, отправленные обратно на наш склад без разрешения на возврат, полученного через наш Центр возврата или путем обращения в нашу службу поддержки клиентов, будет взиматься плата за ручную обработку в размере 10 долларов США.

Исключения: RadioShack.com не принимает возврат определенных товаров. Товары, не подлежащие возврату, отмечаются онлайн. К невозвратным товарам относятся:

• Товары, которые были перепроданы или изменены (или помечены) для перепродажи, не принимаются.
• Открытое программное обеспечение или комплекты.
• Исправные электронные носители (например, флэш-накопители USB и карты памяти).
• Средства личной гигиены (такие как маски для лица, щитки для лица).
• Товары, перечисленные для окончательной продажи или не подлежащие возврату.
• Товары, приобретенные не на RadioShack.com.

Внутренний возврат (США)

Чтобы вернуть или обменять ваши товары:

• Начните с посещения нашего центра возврата по адресу radioshack.com/returns и введите адрес электронной почты, который вы использовали при размещении заказа.
• Ваш запрос на возврат вашего товара должен быть в течение 30 дней с даты доставки или иным образом в рамках нашей Политики возврата.
• За некоторыми исключениями мы не предоставляем предоплаченные этикетки для возврата; вы несете ответственность за покрытие расходов на обратную доставку. Стоимость этикетки для обратной доставки будет вычтена из суммы возврата.
• Вы получите электронное письмо с инструкциями по возврату. Выберите «Начать возврат» и выберите товары, которые вы хотите вернуть. Следуйте инструкциям, чтобы напечатать этикетку для возврата.
• Пожалуйста, используйте выданную транспортную этикетку, чтобы обеспечить надлежащую обработку вашего возврата. Сохраните номер отслеживания возврата возвращаемой посылки, чтобы убедиться, что посылка будет возвращена на наш склад.
• Вы можете вернуть посылку в любое почтовое отделение США. Подтверждение по электронной почте будет отправлено вам после того, как ваш возврат будет получен и обработан нашим складом.

Международный возврат

Если вы решите вернуть свой товар (-ы), RadioShack не предоставляет предоплаченные этикетки для возврата, и вы будете нести ответственность за покрытие расходов по доставке. Кроме того, клиенты за пределами США не смогут использовать наш онлайн-центр возврата. Вместо этого, пожалуйста, следуйте приведенным ниже инструкциям, чтобы вернуть товар в соответствии с нашей Политикой онлайн-возврата.

Чтобы вернуть товар(ы) по почте, свяжитесь с нашей службой поддержки клиентов по адресу [email protected]. Мы предоставим вам этикетку для возврата, которую вы можете отнести к любому из ваших местных перевозчиков. Отправьте возвращаемые товары в наш отдел возврата по адресу, указанному ниже:

RadioShack возвращает
900 Terminal Road # 244
Fort Worth, TX 76106

Поврежденный или дефектный предмет(ы)

Если вы получили поврежденный или дефектный товар от RadioShack. com, немедленно свяжитесь с представителем службы поддержки.

● Пожалуйста, сообщите представителю номер вашего заказа, номер товара и номер для отслеживания из исходного электронного письма с подтверждением. Представителю также потребуется ваш адрес электронной почты и номер телефона.

● RadioShack.com приложит все разумные усилия, чтобы помочь вам с возвращением.

● Дефектный элемент может быть заменен в течение 30 дней с даты покупки в соответствии с нашей Гарантийной политикой или в течение гарантийного срока производителя, в зависимости от того, что дольше. Обратитесь за помощью к представителю отдела обслуживания клиентов.

● По возможности предоставьте фотографии повреждения или дефекта, чтобы ускорить помощь.

● Поврежденные или неисправные элементы будут заменены, если таковые имеются, или будет выдан кредит магазина RadioShack.com.

Утерянный в пути предмет(ы)

Если ваш номер для отслеживания показывает, что заказ был доставлен, но вы так и не получили его от RadioShack. com, немедленно свяжитесь с представителем службы поддержки клиентов.

● Свяжитесь с перевозчиком и подайте претензию в отношении утерянных в пути предметов. Сообщите представителю номер вашего заказа, номер товара, номер для отслеживания из исходного электронного письма с подтверждением и номер претензии. Представителю также потребуется ваш адрес электронной почты и номер телефона. ● RadioShack.com приложит все разумные усилия, чтобы помочь вам с заменой, если таковая имеется, или будет выдан кредит магазина.

Отмена заказа

Мы стремимся к тому, чтобы все заказы комплектовались, упаковывались и отправлялись как можно быстрее, потому что мы знаем, что вам не терпится их получить! Имея это в виду, как только ваш заказ будет размещен, мы не сможем отменить ваш заказ. Пожалуйста, ознакомьтесь с политикой возврата для получения дополнительной информации, если возврат все еще необходим.

Политика возврата покупок в магазине

Магазины RadioShack находятся в независимом владении и управлении и могут различаться в зависимости от местоположения. Обратитесь в местный магазин за копией их политики возврата. RadioShack.com не может осуществлять возврат товаров, приобретенных в магазинах RadioShack.

Гарантия на продукцию

Нажмите здесь , чтобы ознакомиться с Условиями использования для всех штатов.

Многие товары, продаваемые на RadioShack.com, имеют гарантию производителя. Информацию о применимой гарантии обычно можно найти внутри коробки или упаковки. Для получения дополнительной информации о гарантии производителя на конкретный продукт обращайтесь непосредственно к производителю.

На наши продукты под собственной торговой маркой RadioShack предоставляется гарантия 90 дней или 1 год в зависимости от продукта. Вы можете прочитать условия этих ограниченных гарантий ниже.

Условия гарантии

За исключением Калифорнии, RadioShack не дает никаких дополнительных гарантий, явных или подразумеваемых, для любого продукта, произведенного стороной, отличной от RadioShack.

ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ЗАКОНОМ, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ СПЕЦИАЛЬНО ОТКАЗЫВАЮТСЯ: (1) ДЛЯ ВСЕХ ПРОДАЖ «КАК ЕСТЬ»; И (2) ПОСЛЕ НАЧАЛА: [A] Истечения срока действия ЛЮБОЙ ПРИМЕНИМОЙ ЯВНОЙ ГАРАНТИИ ИЛИ [B] 90 ДНЕЙ С ДАТЫ ПРИОБРЕТЕНИЯ.

RadioShack не несет ответственности за какие-либо убытки или ущерб (включая косвенные, специальные, случайные или косвенные убытки), прямо или косвенно вызванные продуктами, перечисленными в этом чеке. В некоторых штатах не допускаются ограничения подразумеваемых гарантий (таких как гарантии товарного состояния или пригодности для определенной цели) или исключение случайных или косвенных убытков, поэтому вышеуказанные ограничения или исключения могут не применяться к вам. Кроме того, у вас могут быть другие права, которые варьируются от штата к штату.

РадиоШак.

Продукты, которые мы продаем, не разрешены для использования в качестве важнейших компонентов имплантируемых человеку устройств или устройств или систем жизнеобеспечения. Критический компонент — это любой компонент имплантируемого человеку устройства, устройства или системы жизнеобеспечения, неисправность которого, как можно обоснованно ожидать, вызовет отказ имплантата, устройства или системы жизнеобеспечения или повлияет на их безопасность или эффективность.

На многие другие продукты, предлагаемые на этом веб-сайте, распространяется гарантия производителя. Копия конкретной гарантии, если таковая предлагается гарантом, будет доступна для проверки перед продажей по специальному запросу по нашему каталожному номеру.

Мы поставляем множество продуктов, которые соответствуют военным спецификациям, представленным производителем. Мы не отслеживаем эти продукты; поэтому мы поставляем их только как коммерческие детали.

Информация для клиентов из других стран или клиентов, путешествующих по миру: продукты, приобретенные на RadioShack.com или в наших торговых точках в США, не могут быть возвращены для гарантийного обслуживания ни в одном из наших международных магазинов.

90-дневная ограниченная гарантия

ООО «РадиоШак Онлайн ОпКо» (далее «РадиоШак») гарантирует отсутствие дефектов материалов и качества изготовления данного продукта при нормальном использовании первоначальным покупателем в течение девяноста (90) дней после даты покупки в магазине, принадлежащем RadioShack, RadioShack.com, либо у авторизованного франчайзи или дилера RadioShack. RADIOSHACK НЕ ПРЕДОСТАВЛЯЕТ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

Настоящая гарантия не распространяется на: (a) повреждения или отказы, вызванные или связанные со злоупотреблением, неправильным использованием, несоблюдением инструкций, неправильной установкой или обслуживанием, модификацией, несчастным случаем, стихийными бедствиями (такими как наводнение или молния) или чрезмерным напряжением или текущий; (b) ненадлежащий или неправильно выполненный ремонт лицами, не являющимися авторизованным сервисным центром RadioShack; (c) расходные материалы, такие как предохранители или батареи; (d) обычный износ или косметическое повреждение; (e) транспортные, транспортные или страховые расходы; (f) расходы на демонтаж, установку, настройку, регулировку или переустановку продукта; и (g) требования лиц, не являющихся первоначальным покупателем.

В случае возникновения проблемы, на которую распространяется настоящая гарантия, отнесите продукт и товарный чек RadioShack в качестве подтверждения даты покупки в место первоначальной покупки или посетите сайт www.radioshack.com/warranty. RadioShack по своему усмотрению, если иное не предусмотрено законом, (а) заменит продукт таким же или сопоставимым продуктом или (б) возместит стоимость покупки. Все замененные продукты, а также продукты, за которые произведен возврат средств, становятся собственностью RadioShack.

RADIOSHACK ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ И УСЛОВИЙ, НЕ УКАЗАННЫХ В ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ. ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ ПРЕДОСТАВЛЯТЬСЯ ПО ЗАКОНУ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И, ЕСЛИ ПРИМЕНИМО, ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, ИСЧЕЗАЮТ ПО ИСТЕЧЕНИИ ЗАЯВЛЕННОГО ГАРАНТИЙНОГО ПЕРИОДА.

ЗА ИСКЛЮЧЕНИЕМ ОПИСАННОГО ВЫШЕ, RADIOSHACK НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ПРОДУКТА ИЛИ ЛЮБЫМИ ДРУГИМИ ЛИЦАМИ ИЛИ ОРГАНИЗАЦИЯМИ В ОТНОШЕНИИ ЛЮБОЙ ОТВЕТСТВЕННОСТИ, ПОТЕРИ ИЛИ УЩЕРБА, ВЫЗВАННЫХ ПРЯМО ИЛИ КОСВЕННО ИЗ-ЗА ИСПОЛЬЗОВАНИЯ ИЛИ РАБОТЫ ПРОДУКТА ИЛИ ВОЗНИКШЕГО НАРУШЕНИЕ НАСТОЯЩЕЙ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛЮБЫЕ УЩЕРБЫ, СВЯЗАННЫЕ С НЕУДОБСТВАМИ И ЛЮБОЙ ПОТЕРЕЙ ВРЕМЕНИ, ДАННЫХ, ИМУЩЕСТВА, ДОХОДА ИЛИ ПРИБЫЛИ, А ТАКЖЕ ЛЮБЫЕ КОСВЕННЫЕ, ОСОБЫЕ, СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ДАЖЕ ЕСЛИ КОМПАНИЯ RADIOSHACK БЫЛА ПРЕДУПРЕЖДЕНА ВОЗМОЖНОСТЬ ТАКИХ ПОВРЕЖДЕНИЙ.

В некоторых штатах не допускаются ограничения срока действия подразумеваемой гарантии, а также исключения или ограничения случайных или косвенных убытков, поэтому приведенные выше ограничения или исключения могут на вас не распространяться. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые различаются в зависимости от штата.

Вы можете связаться с RadioShack по телефону:

Служба поддержки клиентов RadioShack

www.radioshack.com
[email protected]

Обновлено 06.10.



Ограниченная гарантия сроком на 1 год

RadioShack Online OpCo LLC (далее «RadioShack») гарантирует отсутствие дефектов материалов и изготовления данного продукта при нормальном использовании первоначальным покупателем в течение одного (1) года после даты покупки в магазине, принадлежащем RadioShack, RadioShack.com , либо авторизованным франчайзи или дилером RadioShack. RADIOSHACK НЕ ПРЕДОСТАВЛЯЕТ ДРУГИХ ЯВНЫХ ГАРАНТИЙ.

Настоящая гарантия не распространяется на: (a) повреждения или отказы, вызванные или связанные со злоупотреблением, неправильным использованием, несоблюдением инструкций, неправильной установкой или обслуживанием, модификацией, несчастным случаем, стихийными бедствиями (такими как наводнение или молния) или чрезмерным напряжением или текущий; (b) ненадлежащий или неправильно выполненный ремонт лицами, не являющимися авторизованным сервисным центром RadioShack; (c) расходные материалы, такие как предохранители или батареи; (d) обычный износ или косметическое повреждение; (e) транспортные, транспортные или страховые расходы; (f) расходы на демонтаж, установку, настройку, регулировку или переустановку продукта; и (g) требования лиц, не являющихся первоначальным покупателем.

В случае возникновения проблемы, на которую распространяется настоящая гарантия, отнесите продукт и товарный чек RadioShack в качестве подтверждения даты покупки в место первоначальной покупки или посетите сайт www. radioshack.com/warranty. RadioShack по своему усмотрению, если иное не предусмотрено законом, (а) заменит продукт таким же или сопоставимым продуктом или (б) возместит стоимость покупки. Все замененные продукты, а также продукты, за которые произведен возврат средств, становятся собственностью RadioShack.

RADIOSHACK ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ И УСЛОВИЙ, НЕ УКАЗАННЫХ В ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ. ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, КОТОРЫЕ МОГУТ ПРЕДОСТАВЛЯТЬСЯ ПО ЗАКОНУ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И, ЕСЛИ ПРИМЕНИМО, ПОДРАЗУМЕВАЕМУЮ ГАРАНТИЮ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, ИСЧЕЗАЮТ ПО ИСТЕЧЕНИИ ЗАЯВЛЕННОГО ГАРАНТИЙНОГО ПЕРИОДА.

ЗА ИСКЛЮЧЕНИЕМ ОПИСАННОГО ВЫШЕ, RADIOSHACK НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ПЕРЕД ПОКУПАТЕЛЕМ ПРОДУКТА ИЛИ ЛЮБЫМИ ДРУГИМИ ЛИЦАМИ ИЛИ ОРГАНИЗАЦИЯМИ В ОТНОШЕНИИ ЛЮБОЙ ОТВЕТСТВЕННОСТИ, ПОТЕРИ ИЛИ УЩЕРБА, ВЫЗВАННЫХ ПРЯМО ИЛИ КОСВЕННО ИЗ-ЗА ИСПОЛЬЗОВАНИЯ ИЛИ РАБОТЫ ПРОДУКТА ИЛИ ВОЗНИКШЕГО НАРУШЕНИЕ НАСТОЯЩЕЙ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ЛЮБЫЕ УЩЕРБЫ, СВЯЗАННЫЕ С НЕУДОБСТВАМИ И ЛЮБОЙ ПОТЕРЕЙ ВРЕМЕНИ, ДАННЫХ, ИМУЩЕСТВА, ДОХОДА ИЛИ ПРИБЫЛИ, А ТАКЖЕ ЛЮБЫЕ КОСВЕННЫЕ, ОСОБЫЕ, СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ДАЖЕ ЕСЛИ КОМПАНИЯ RADIOSHACK БЫЛА ПРЕДУПРЕЖДЕНА ВОЗМОЖНОСТЬ ТАКИХ ПОВРЕЖДЕНИЙ.
