Обмотки силовых трансформаторов

Конструкция силового трансформатора представляет собой сложную систему. Если вам нужно купить трансформатор сухой силовой, но вы сомневаетесь в том, по каким параметрами выбрать товар, обратитесь к специалистам компании «Терра-Ток» для получения консультации. Звоните нам по телефону 8-800-505-90-82.

Обмотки – это совокупность витков, которые образуют электрическую цепь, где складывается электродвижущая сила, индуктируя в отдельных витках. Эти конструктивные элементы состоят из обмоточных проводов и изоляционных деталей, которые предусмотрены конструкцией. Они не только защищают витки от электропробоя и препятствуют их смещению из-за электромагнитного воздействия, но и создают каналы для охладительных процессов. Рассмотрим подробнее.

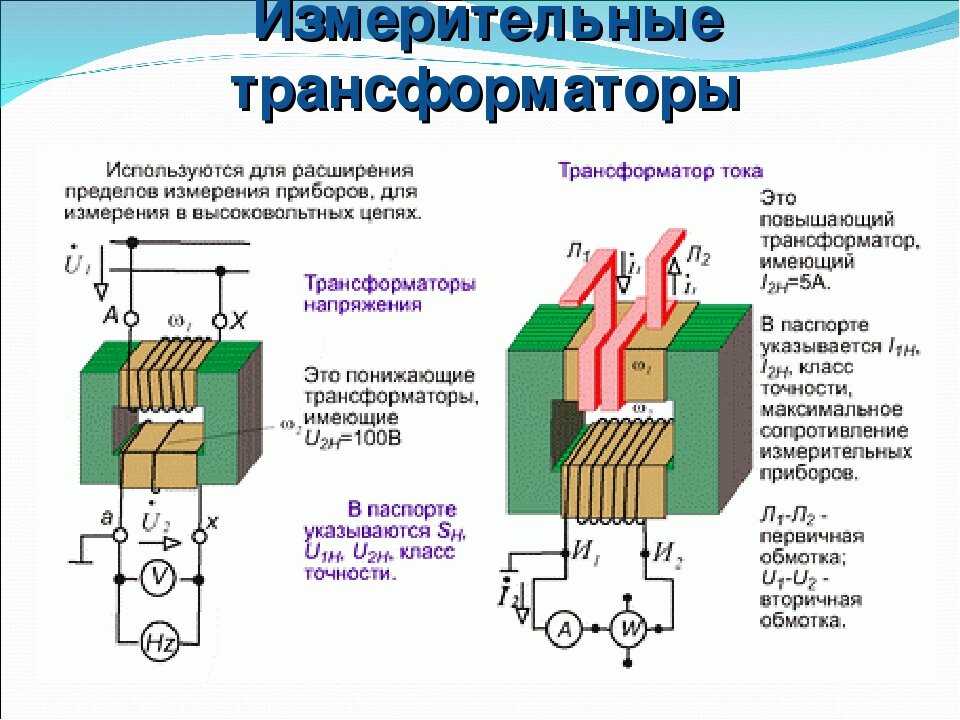

Что представляют собой обмотки силовых трансформаторов

Эти элементы различаются по типу намотки, ее направлению, количеством витком, числу параллельных в витке проводов и схемой для соединения отдельных между собой отдельных элементов обмотки.

По взаимному расположению на стержне подразделяются на:

  • Концентрические. Изготовлены в виде цилиндров и располагаются на магнитном стержне концентрически;
  • Чередующиеся. Обмотки высокого напряжения и низкого напряжения, которые чередуются на стержне в осевом направлении.

Главным элементом трансформаторных обмоток является виток, в нем наводится электродвижущая сила. В зависимости от значений величины тока он может быть выполнен одним или несколькими параллельными проводами. Ряд из витков, который намотан на цилиндрическую поверхность, имеет название слоя. По количеству витков значение может варьироваться от одного до нескольких десятков.

Виды обмоток и их особенности

Однослойная или многослойная цилиндрическая обмотка образуется при намотке одного или несколько слоев провода круглого или прямоугольного сечения. Наиболее простой является однослойная обмотка из прямоугольного провода. Слой обмотки составляют витки, наматываемые по винтовой линии на бумажно-бакелитовый цилиндр. Каждый виток в слое укладывается вплотную к предыдущему в осевом направлении обмотки. Витки цилиндрической обмотки состоят из одного или нескольких параллельных проводов, располагаемых рядом и имеющих одинаковое положение по отношению к полю рассеяния трансформатора. Обычно обмотку из прямоугольного провода наматывают плашмя, но при необходимости возможна намотка и на ребро.

Винтовая или спиральная обмотка состоит из витков, которые наматываются по винтовой линии с расположенными между ними каналами. Для примера, первичная обмотка силового трансформатора для питания цепей радиоприемника будет иметь 1200 витков. Каждый такой виток состоит либо из одного (в редких случаях) провода, либо из нескольких одинаковых проводов прямоугольного сечения. Второй вариант распространен больше. В этом случае одинаковые провода располагаются друг к другу в радиальном направлении плашмя. Такая обмотка может быть одноходовой или многоходовой.

Учитывайте сопротивление обмоток силового трансформатора, при котором эксплуатация крайне не рекомендована.

Изоляция

Обмотки силового трансформатора изолируются от других обмоток и заземленных частей. Такая изоляция называется главной, помимо которой существует еще и продольная, представляющая собой изоляцию между отдельными компонентами конструкции обмотки – витками, слоями, катушками и так далее. Ее проводят еще в процессе изготовления. Главная же устанавливается при сборке.

От верхнего и нижнего ярм проводят изоляцию обмоток с помощью масляных каналов и барьеров, которые образуются ярмовой изоляцией, что перекрывает поверхность ярма, которая обращена в сторону обмоток. При ее проведении барьер с прикрепленными прокладками из прессованного электрокартона создает необходимые масляные промежутки.

Где купить силовой трансформатор?

Чтобы купить силовые трансформаторы в Терра-Ток, позвоните нам на бесплатную горячую линию. Мы не только поможем вам подобрать оптимальный продукт среди реализуемого, но и поможем с его установкой.

Обмотки трансформаторов | Трансформаторы | Справка

Все обмотки трансформаторов по характеру намотки можно подразделить на следующие основные типы: цилиндрические из круглого и прямоугольного провода, винтовые, непрерывно катушечные и др.
Эти типы обмоток в свою очередь могут подразделяться по ряду второстепенных признаков: числу слоев или ходов, наличию параллельных ветвей, наличию транспозиций и т. д.

Простой цилиндрической обмоткой называется обмотка, сечение витка которой составляет один провод, а витки расположены без интервалов на цилиндрической поверхности так, что для перехода от какого-либо витка к любому другому витку нужно двигаться в осевом направлении обмотки.
Цилиндрической параллельной обмоткой называется обмотка, сечение витка которой составляет несколько параллельных проводов, а витки расположены (без интервалов между витками и проводами) на цилиндрической поверхности так, что для перехода от какого-либо провода одного витка к любому проводу другого витка нужно двигаться в осевом направлении обмотки.

Двухслойной простой цилиндрической или двухслойной цилиндрической параллельной называется обмотка, составленная из двух концентрически расположенных простых цилиндрических параллельных обмоток.
Цилиндрическая обмотка может быть намотана из нескольких проводов прямоугольного сечения. При этом желательно все параллельные провода брать одного сечения. Если же приходится комбинировать сечение витка из разных проводов, то рекомендуется брать не более двух различных сечений проводов. Обычно применяется намотка «плашмя». Допускается намотка на «ребро», в радиальном направлении обмотки, размеры обоих проводов следует выбирать обязательно равными между собой.

В производстве при намотке на обмоточном станке цилиндрическая обмотка является самой простой и дешевой из применяемых типов обмоток. Цилиндрическая обмотка из прямоугольного провода может применяться при сечении витка не менее 5 мм2, равном минимальному сечению прямоугольного провода по сечению, что соответствует при наименьшей плотности тока в медном проводе нижнему пределу тока обмотки 15–18 А. Цилиндрическая двухслойная обмотка из прямоугольного провода  широко применяется для обмоток НН трехфазных и однофазных масляных силовых трансформаторов с мощностью на один стержень S ≤ 200 кВ*А при напряжении обмотки не выше 6 кВ.
В тех же пределах этот тип обмотки иногда применяется для обмоток ВН, однако более удобна в этом случае многослойная цилиндрическая обмотка из круглого провода.

Широкое применение находит цилиндрические многослойные обмотки из прямоугольного провода в одни или несколько параллельных проводов. Для таких обмоток напряжение составляет до 35 кВ, а мощность трансформатора до 80000 кВ*А.
Они используются для изготовления  обмоток как низкого напряжения, так и обмоток высокого напряжения трансформатора. Основное достоинство этих обмоток состоит в  простоте, малой стоимости и достаточно высокой электрической и механической прочности (рис. 1).

Рис. 1. Цилиндрические обмотки: а – однослойная; б – двухслойная;
в – многослойная из круглого провода; 1 – витки из прямоугольного провода; 2 – разрезные выравнивающие кольца; 3 – бумажно-бакелитовый цилиндр; 4 – конец первого слоя обмотки; 5 – вертикальные рейки; 6 – внутренние ответвления обмотки

Обычно винтовая обмотка наматывается на бумажно-бакелитовом цилиндре на рейках, расположенных по образующим цилиндра.
Радиальные каналы между витками образуются межвитковыми прокладками из электроизоляционного картона, нанизываемыми на рейки.

В параллельной винтовой обмотке параллельные провода наматываются на цилиндрические поверхности с разными диаметрами. Вследствие этого активные и реактивные сопротивления (в виду различной индукции поля рассеяния) параллельных проводов получаются неравными. Для выравнивания полных сопротивлений проводов во избежание неравномерного распределения тока в винтовой обмотке обязательно должна производиться транспозиция (перекладка) проводов (рис. 3).

Рис. 2. Винтовая обмотка: а – из одного провода в витке;
б – из нескольких параллельных проводов в витке

Рис. 3. Транспозиции проводов в винтовых обмотках: а – групповая; б – общая

Рис. 4. Схема транспозиции в винтовой обмотке из четырех параллельных проводов: 1–4 – провода

Применяются винтовые обмотки как обмотки НН в трансформаторах с напряжением на стороне НН от 230 В до 15,75 кВ включительно при мощности трансформатора на один стержень от 45 до 350 кВ*А.
Благодаря простоте и дешевизне изготовления наиболее часто применяется многослойная цилиндрическая обмотка трансформаторов, мощностью на один стержень до 200 кВ*А при классе напряжения не выше 35 кВ.

Разновидностью многослойной цилиндрической обмотки является катушечная обмотка, составленная из ряда отдельно расположенных в осевом направлении катушек, представляющих собой многослойные цилиндрические обмотки. Выполняется она, как правило, из одного круглого провода без применения параллельных проводов. Применяется для трансформатора с мощностью на один стержень не выше 350 кВ*А, при токе 40–45 А,  и только для выполнения обмоток ВН.

Рис. 5. Непрерывная катушечная обмотка

Особое внимание уделяется междуслойной изоляции, так как вследствие большого числа витков и последовательного соединения слоев между соседними витками, лежащих в разных слоях, возникают значительные напряжения. Так, например, в трансформаторах с мощностью на один стержень до 200 кВ*А при классе напряжения от 3 до 35 кВ суммарное рабочее напряжение двух слоев может достигнуть 5000–6000 В, а испытательное 10000–12000 В. В качестве междуслойной изоляции хорошие результаты дает кабельная бумага, положенная в несколько слоев.
Применение меньшего числа слоев более толстого электрокартона не оправдывает себя, так как картон менее эластичен, чем кабельная бумага, а при намотке сильно натянутого провода дает листные изломы, что в дальнейшем приводит к прибою междуслойной изоляции.
Простой непрерывной катушечной обмоткой называется обмотка, составленная из ряда расположенных в осевом направлении и соединенных последовательно катушек, намотанных из прямоугольного провода по плоской спирали, с радиальными охлаждающими каналами между всеми или частью катушек. Высота катушки равна высоте провода.
Непрерывная катушечная обмотка называется параллельной, если сечение каждого витка составлено двумя или более параллельными проводами и число витков в катушке более одного (рис. 5).
Обмотка называется непрерывной, если ее намотка ведется одним (двумя, тремя и более) проводом без перепайки концов последовательно соединенных катушек. Непрерывная  катушечная обмотка не имеет обрывов и паек провода.

Благодаря высокой механической прочности, легкости распределения витков обмотки по катушкам, удобству выполнения регулировочных ответвлений, сравнительной простоте намотки, отсутствию перепаек между катушками и простоте насадки на сердечник, непрерывная катушечная обмотка находит широкое применение в качестве обмотки ВН для трансформаторов с мощностью на один стержень от 50 до 20000 кВ*А и выше, при токах нагрузки от 10–15 А и выше. Этот тип обмотки находит применение также и в качестве обмоток НН при токах от 17–20 и до 300 А (рис. 6, 7).

Рис. 6. Часть катушки непрерывной обмотки с двумя параллельными проводами в витке

Рис. 7. Переходы в катушках непрерывной обмотки

При напряжении 110 кВ и выше применяется только непрерывная катушечная обмотка. Если виток обмотки выполняется из нескольких параллельных проводов, то необходимо проводить транспозицию параллельных проводов аналогично, как это производится в винтовых параллельных обмотках.

Оборудование для испытаний трансформаторов | Обмотки и выводы

Обмотки трансформаторов состоят из токопроводящих проводников с бумажной изоляцией, намотанных на участки сердечника; вывод обмотки представляет собой изолированный проводник, соединяющий одну обмотку с другой обмоткой, с переключателем ответвлений или с выходной клеммой (вводом). Чтобы выдерживать условия эксплуатации, обмотки и выводы должны быть должным образом изолированы, закреплены и охлаждаться.

Отказы обмотки трансформатора статистически считаются наиболее частой причиной отказов трансформаторов (ANSI/IEEE, 1985), за которыми следуют устройства РПН и втулки. Основной причиной выхода из строя обмотки является ухудшение изоляции. К факторам, способствующим ухудшению состояния, относятся влага, скачки напряжения, перегрев, вибрация и механические нагрузки, возникающие при повреждении трансформатора.

Следующие электрические полевые испытания дают информацию о целостности обмоток трансформатора.

Диагностика обмотки



  • Коэффициент трансформации трансформатора ; проверяет основные рабочие характеристики трансформатора, например, то, что он преобразует напряжение, как ожидалось, и может помочь идентифицировать короткозамкнутые витки, условия разомкнутой цепи и неправильное соединение обмоток. Некоторые неизвестные факты
  • Возбуждающий ток ; особенно хорошо подходит для обнаружения частичных межвитковых коротких замыканий в обмотке (чувствительно к ухудшению межвитковой изоляции, которая , а не , проверена при измерении коэффициента мощности).
  • Сопротивление обмотки постоянного тока ; оценивает целостность токопроводящего пути между выводами ввода трансформатора; выявляет такие проблемы, как ослабленные или дефектные соединения, оборванные жилы, условия разомкнутой цепи или высокое контактное сопротивление в переключателях ответвлений.
  • Реактивное сопротивление утечки/сопротивление короткого замыкания ; первое испытание для выявления или подтверждения деформации обмотки
  • Частотная характеристика паразитных потерь (FRSL) ; единственная в своей способности обнаруживать короткие замыкания между жилами в жгуте проводников; также чувствительны к проблемам, которые привели к повышенным потерям проводящих компонентов конструкции, таких как бак трансформатора, зажимная конструкция и соединительные пластины.
  • Анализ частотной характеристики с разверткой (SFRA) ; чувствителен к короткозамкнутым виткам, разомкнутой обмотке и деформации обмотки
  • Коэффициент мощности/тангенс дельта/коэффициент рассеяния/емкость (при частоте сети) ; оценивает способность изоляции, которая изолирует обмотки ВН или НН от потенциалов земли, или обмотки ВН от обмоток НН, эффективно накапливать энергию, размещенную на ней; обнаруживает влагу и другие загрязнения, а также увеличение пустот в изоляции. Емкость чувствительна к экстремальной деформации обмотки.
  • Переменный коэффициент мощности/коэффициент рассеяния (VFPF) ; обеспечивает уверенность в интерпретации приведенных выше результатов коэффициента мощности/коэффициента рассеяния и более точную информацию о повышенных результатах коэффициента мощности/коэффициента рассеяния
  • Диэлектрическая частотная характеристика (DFR);



Диагностика выводов обмотки



  • Сопротивление обмотки постоянному току ; очень эффективен при обнаружении таких проблем, как ослабленные или неисправные соединения, оборванные жилы и условия полного или частичного разомкнутой цепи.
  • Анализ частотной характеристики с разверткой (SFRA) ; оценивает механическое здоровье; чувствителен к разомкнутым или частично разомкнутым соединениям провода и даже к ситуации, когда провод неправильно и непоследовательно проложен к проходному выводу по сравнению с прокладкой провода, связанной с двумя другими фазами трансформатора.

Обмотки трансформатора: типы и конструкция

Обмотки трансформатора являются одной из важнейших частей трансформатора. На рынке доступны различные типы обмоток трансформаторов. Выбор обмоток трансформатора основывается на различных факторах, таких как напряжение, ток и мощность строящегося трансформатора.

Требования к обмотке трансформатора

Выбранная обмотка трансформатора должна соответствовать ряду требований. Вот несколько наиболее важных:

  • Обмотки должны быть экономичными как по первоначальной стоимости с учетом наличия меди на рынке, так и по КПД трансформатора.
  • Обмотки трансформатора должны соответствовать определенным температурным требованиям , так как отклонение от этих условий резко сократит срок службы трансформатора.
  • Обмотки должны быть механически устойчивыми по отношению к силам, возникающим в результате внезапных коротких замыканий в трансформаторах.
  • Электрическая прочность обмотки должна быть достаточной, чтобы выдерживать перенапряжения.

Во многих случаях эти требования противоречат друг другу. Например, более высокая плотность тока в обмотке означает, что требуется меньше меди, но потери в меди увеличиваются, что снижает эффективность трансформатора. Допущение большего повышения температуры обмотки приводит к уменьшению размеров трансформатора, но к более короткому сроку службы. Поэтому крайне важно спроектировать обмотку современного трансформатора, особенно в случае высоковольтного трансформатора.

Содержание

Тумблер

Конструкция обмотки трансформатора

Обмотки трансформатора высокого и низкого напряжения спроектированы и выбраны таким образом, чтобы осевая сила короткого замыкания была как можно меньше, что позволяет опоре катушки быть намного проще.

Используемый материал

Медь и алюминий являются основными материалами, используемыми в качестве проводников в обмотках силовых трансформаторов.

Чтобы проводить ток с такими же характеристиками, как у меди, алюминиевые проводники должны иметь большее поперечное сечение. Алюминий легче и, как правило, дешевле меди.

Медная обмотка трансформатораПолоска алюминиевой фольги для обмотки высоковольтного трансформатора

Медные проводники имеют более высокую механическую прочность и используются почти исключительно, за исключением меньших диапазонов размеров, где приемлемы алюминиевые проводники.

В тех случаях, когда возникают экстремальные нагрузки, для еще большей прочности можно использовать такие материалы, как серебросодержащая медь.

Вот таблица сравнения свойств меди и алюминия.

90 125

901 34

Недвижимость Блок Медь Алюминий
Удельное сопротивление при 20°C Ом мм2/м 0,0175 0,0285
Электропроводность при 20°С м / Ом мм2 57,1 35,4
Температурный коэффициент электрического сопротивления при 20°C 0,00427 0, 0044
Теплопроводность Вт/м° С 393 203
Удельная теплоемкость Вт сек/кг °C 385 920
Температура плавления °C 1084 658
Температура кипения °C 2595 2060
Удельный вес кг/м3 8900 2700
Прочность на растяжение кгс/мм2 24 10
Предел упругости кгс/мм2 6 – 8 2 – 5
Коэффициент линейного расширения при 20°C 17 x 10-6 24 x 10-6

Сравнение общих свойств медных и алюминиевых проводников

Перестановка проводников в трансформаторе

Как обсуждалось выше, проводники, используемые в обмотках трансформатора, представляют собой сплошные или скрученные медные или алюминиевые полосы. Пропускная способность по току достигается за счет проводников большого сечения. Предпочтительно использовать несколько тонких проводов или параллельных полос вместо одной большой, чтобы уменьшить потери на вихревые токи в проводниках. В результате компоненты проводника имеют неодинаковое реактивное сопротивление, которое можно устранить путем перестановки проводников.

Перестановка обмотки трансформатора

Перестановка проводников в трансформаторе включает в себя намотку половины каждой обмотки на каждую ветвь вместо размещения первичной обмотки на одной, а вторичной обмотки на другой. При этом обеспечивается плотная связь между двумя обмотками. Следовательно, поток рассеяния значительно снижается.

Расположение обмоток ВН и НН

Положение обмоток ВН и НН по отношению к сердечнику также играет очень важную роль с точки зрения требований к изоляции.

Если бы обмотка ВН располагалась рядом с сердечником, ее необходимо было бы изолировать как от сердечника, так и от обмотки НН. Кроме того, потребуется два слоя высоковольтной изоляции.

Когда обмотка высокого напряжения размещается снаружи и вокруг обмотки низкого напряжения, требуется только один слой высоковольтной изоляции.

Положение обмотки ВН и НН в трансформаторе с сердечником

Сборка обмотки трансформатора

Катушки обмотки трансформатора почти всегда наматываются на формы, погружаются в изоляционный лак, запекаются в жесткую массу, а затем собираются с сердечником. Катушки экономичнее всего наматывать на прямоугольные формы, так как проще всего построить сердечник с прямоугольными стержнями.

В небольших трансформаторах практичным выбором являются прямоугольные концентрические катушки. Однако большие трансформаторы имеют тенденцию закруглять плоские стороны внешней катушки из-за сильных сил отталкивания, возникающих между первичной и вторичной обмотками в условиях короткого замыкания. В результате трансформатор обычно выходит из строя, если изоляция катушки повреждена. Чтобы решить эту проблему механической прочности, цилиндрические концентрические катушки являются очевидным решением.

Сборка обмотки трансформатора

Концентрические и многослойные обмотки

Обмотки высокого и низкого напряжения можно расположить концентрически или многослойно. Каждая обмотка в концентрическом расположении имеет общий центр, образующий круги в каждом поперечном сечении. В сэндвич-обмотках обмотки высокого и низкого напряжения чередуются по высоте ветви.

Концентрическая обмотка

Концентрические обмотки используются в трансформаторах с сердечником, тогда как многослойные обмотки почти исключительно используются в трансформаторах с кожухом.

Многослойная обмотка

Из-за более легкой изоляции концентрические обмотки размещают низковольтную обмотку ближе к сердечнику, а многослойные обмотки размещают ее снаружи. Изоляционные промежутки между катушками низкого и высокого напряжения также служат для облегчения охлаждения.

Типы обмоток трансформаторов

Концентрические обмотки, используемые для основных типов трансформаторов, могут быть дополнительно классифицированы по многим группам. Наиболее важные обмотки трансформатора:

  1. Цилиндрическая обмотка
  2. Спиральная обмотка
  3. Перекрестная обмотка
  4. Непрерывная дисковая намотка.

Типы обмоток трансформаторов

Цилиндрические обмотки

Как правило, цилиндрические обмотки имеют многослойную конструкцию и используют прямоугольные (или ленточные) или круглые проводники. При сечении витка не более 8-10 мм 2 цилиндрическая обмотка может быть выполнена из нескольких слоев круглых проводников. В обмотках большого сечения применяют прямоугольные (или ленточные) жилы, обычно двухслойные.

Цилиндрическая обмотка Однослойная и двухслойная

На рисунке показана цилиндрическая обмотка с ленточными проводниками. Обмотка состоит из витков, спирально намотанных на образующую цилиндра, причем витки расположены близко друг к другу. Следовательно, высота намотки равна высоте слоя. Прямоугольный проводник может быть намотан как плоско, так и на ребро. В первом случае больший размер проводника расположен в осевом направлении, тогда как во втором случае он расположен в радиальном направлении.

При сечении витка (сечении витка) более 40-45 мм 2 виток выполняют из нескольких одиночных проводников, расположенных по высоте слоя так, чтобы все они занимали одинаковое положение относительно поля утечки. Для улучшения охлаждения между слоями обмотки оставляют каналы шириной от 5 до 8 мм (большая цифра относится к более крупным трансформаторам).

Цилиндрические обмотки с круглыми проводниками обычно используются для обмоток ВН напряжением до 6,6 кВ, 11 кВ или 33 кВ на мощность до 600-1000 кВА. Цилиндрические обмотки с круглыми жилами применяют в основном для обмоток низкого напряжения до 6,6 кВ на мощность до 600-750 кВА.

Спиральные обмотки

Спиральная обмотка используется для катушек НН в трансформаторах средней и большой мощности, где число витков катушки мало, а ток большой (до 2000 А). Поэтому обмотки низкого напряжения трансформаторов средней и большой мощности требуют применения проводника, состоящего из ряда параллельных прямоугольных проводников, расположенных в одном радиальном направлении обмотки плоско и вплотную друг к другу.

(а) Непрерывная обмотка
(b) Спиральная или винтовая обмотка

Для более равномерного распределения тока между параллельными проводниками их переставляют так, чтобы каждый проводник мог занимать каждое положение.

Число параллельных проводников в витке спиральной обмотки обычно колеблется от 6 до 20. По существу спиральные обмотки аналогичны цилиндрическим обмоткам, за исключением того, что между соседними витками в спиральных обмотках предусмотрены осевые прокладки для улучшения циркуляции масла и улучшить охлаждение в результате лучшей циркуляции масла. Каналы образованы распорками, равномерно расположенными по периферии цилиндра. Непрерывная спиральная обмотка обладает высокой осевой механической прочностью и часто используется для обмоток НН больших силовых трансформаторов.

Спиральная обмотка трансформатора применяется в силовых трансформаторах мощностью от 150 кВА до 30 МВА при напряжении от 400 В до 11 кВ, а иногда и до 33 кВ.

Перекрестные обмотки

Перекрестные обмотки рассчитаны на токи не более 20 А. Они широко используются для обмоток высокого напряжения маломощных трансформаторов. Это связано с тем, что такие трансформаторы могут иметь большое количество витков, но проводники имеют небольшое круглое сечение с двойным хлопчатобумажным или бумажным покрытием.

Перекрестные обмотки

В зависимости от номинального напряжения вся обмотка может быть разделена на несколько витков. Катушки наматывают на каркасах, обычно П-образных, в несколько слоев по несколько витков в каждом слое. Концы катушки, один изнутри и один снаружи, последовательно соединены с другими такими же катушками. Эти катушки разделены блоками из изоляционного материала, чтобы обеспечить свободную циркуляцию масла. Осевая длина каждой катушки и расстояние между каждой катушкой варьируются в зависимости от номинального напряжения.

Перекрестная обмотка может использоваться в том же диапазоне номинальных значений, что и цилиндрическая обмотка. Перекрестная обмотка прочнее, чем цилиндрическая обмотка при нормальных условиях эксплуатации. Недостатками этой обмотки являются меньшая импульсная сила и трудоемкость.

Непрерывные дисковые обмотки

Непрерывные дисковые обмотки, как следует из их названия, состоят из ряда плоских катушек или дисков, соединенных последовательно или параллельно. Катушки состоят из прямоугольных полос, намотанных по спирали от центра наружу в радиальном направлении, как показано на рисунке.

Дисковая намотка

Провода используются с длиной, достаточной для полной обмотки или участка обмотки между ответвлениями. Проводник может быть одной полосой или несколькими параллельными полосками, намотанными на плоскую сторону. Это дает прочную конструкцию для каждого из дисков. Диски намотаны на изолирующий цилиндр, разделенный полосами по его длине. Диски отделены друг от друга секторами прессованного картона, прикрепленными к вертикальным полосам. Вертикальные и горизонтальные прокладки обеспечивают радиальные и осевые каналы для свободной циркуляции масла, которое соприкасается с каждым витком. Если виток обмотки содержит несколько параллельных проводников, применяется их перестановка, как и в случае винтовой обмотки.

Непрерывные дисковые обмотки надежны и прочны, поэтому они широко используются как обмотки низкого и высокого напряжения в трансформаторах большой мощности. При использовании непрерывной обмотки в качестве обмотки ВН выполняются отводы для регулирования коэффициента напряжения в пределах ±5% или 2 (±2,5%).

Многослойные обмотки

Многослойные обмотки чаще всего используются в трансформаторах с кожухом и позволяют легко контролировать реактивное сопротивление рассеяния. Реактивное сопротивление утечки можно уменьшить, разделив обмотки низкого и высокого напряжения на большое количество секций или катушек и расположив попеременно секции ВН и НН, при этом секция НН ближе к ярму.

Сэндвич-обмотка

Две катушки низкого напряжения на концах имеют половину оборотов обычной катушки низкого напряжения. Чтобы сбалансировать МДС соседних секций, каждая нормальная секция, будь то hv или Iv, несет одинаковое количество ампер-витков.
