Двигатель УМЗ-4216. Старт – Рейс.РФ

В 2008 году стартовал совместный проект журнала «Рейс» и «Группы «ГАЗ», цель которого – оценка качества и ресурса двигателя Ульяновского моторного завода УМЗ-4216

Автомобили «Газель» в грузовом и пассажирском исполнении, без сомнения, самая распространенная модель легкого коммерческого автомобиля в России. Совсем недавно (См. «Рейс» № 5 за 2008 г. «Дела сердечные») мы рассматривали ситуацию с самым важным агрегатом – с двигателем. Обратил на себя внимание двигатель «Ульяновского моторного завода» УМЗ-4216, его предшественник – УМЗ-4215 – наряду с неплохими характеристиками, вызывал справедливые нарекания эксплуатационников. Специалисты Ульяновского завода серьезно переработали двигатель, в том числе, оснастив его системой электронно-управляемого впрыска топлива и довели мотор до экологических норм Евро-3. С этого года «Газели» в грузовом исполнении можно приобрести с двигателем УМЗ-4216, а с сентября – и в пассажирском. Остается открытым вопрос: «Избавили ли конструкторы новый двигатель от недостатков предшественника, сохранились ли преимущества, и не возникнут ли новые проблемы?» Объективный и исчерпывающий ответ может дать только опыт эксплуатации в реальных условиях. Чтобы получить объективную картину долгосрочной эксплуатации, наблюдения будут вестись сразу за пятью автомобилями «Газель», оснащенными двигателями УМЗ-4216. Регулярно мы будем оценивать техническое состояние моторов. Вся информация будет анализироваться и представляться на страницах журнала «Рейс».

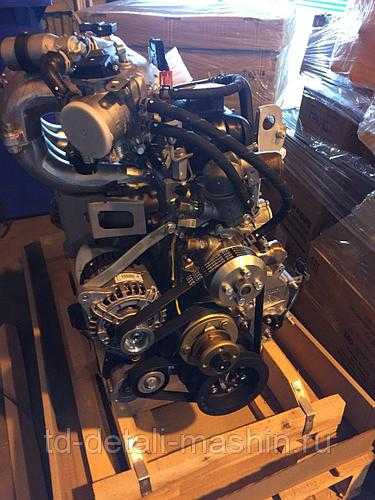

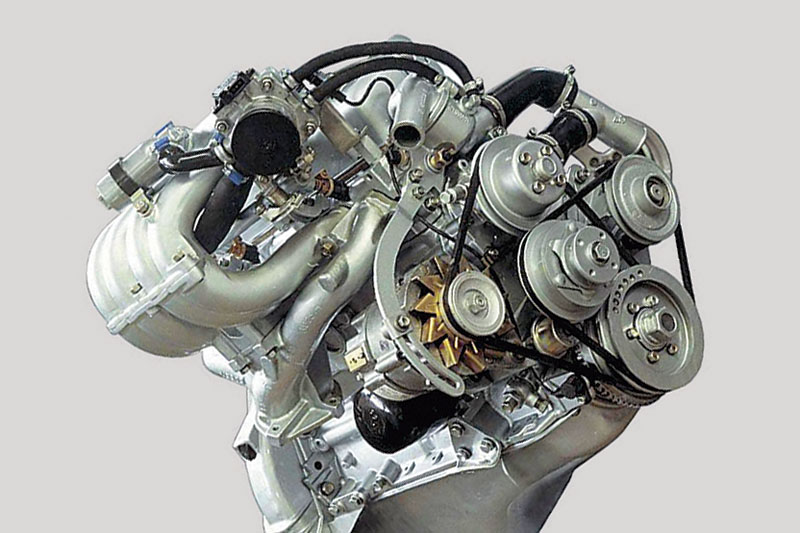

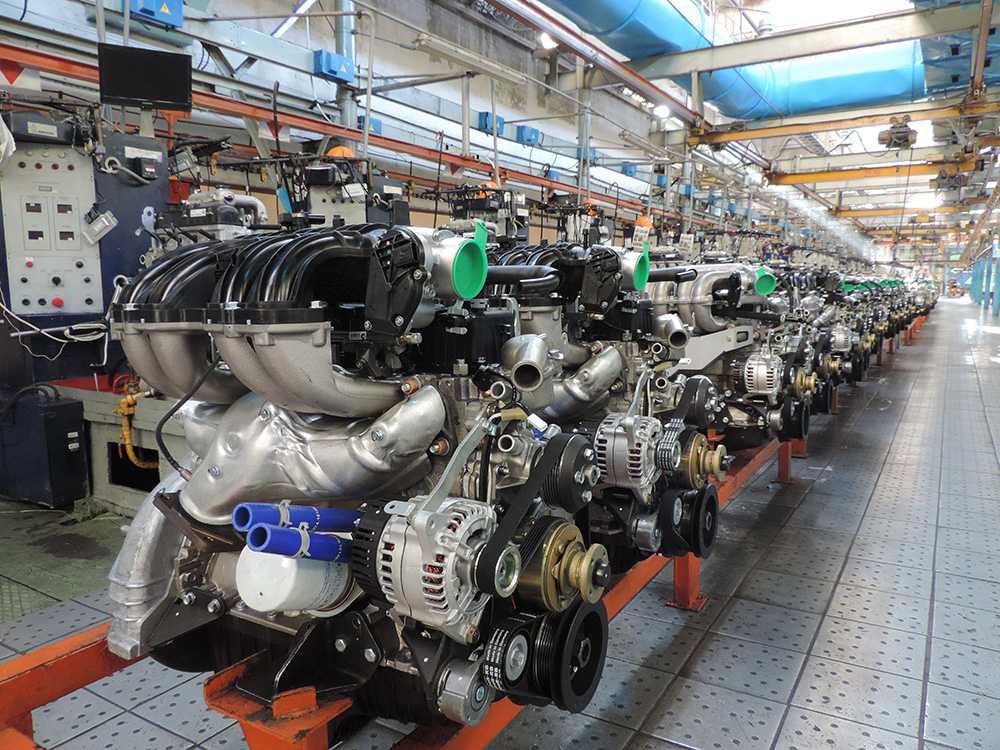

Начало производства автомобильных двигателей в г. Ульяновске зародилось еще в 1970 году, и первыми из производимых моделей были переданные заводу двигатели «Волга» ГАЗ-21А объемом 2,45 литра. На их основе был создан двигатель УМЗ-451, для «буханок» и «головастиков» УАЗ-451 и УАЗ-452, а также вездеходов УАЗ-469.
В конце 90-х поставили на конвейер мотор УМЗ-421. На нем, на радость эксплуатационникам, была проведена серьезная модернизация: асбестовый шнур на заднем коренном подшипнике заменили сальником – на задней цапфе коленвала ради этого изменили крепление маховика. Главным же событием, с точки зрения завода, стало применение поршней увеличенного с 92 до 100 мм диаметра, при традиционном ходе 92 мм. Это позволило увеличить рабочий объем цилиндров до 2,89 литров и, в сравнении с 2,5-литровым мотором, крутящий момент с 170 до 220 Н.м, а мощность – с 90 до 115 лошадиных сил. В производстве этого мотора решили отказаться от сменных чугунных гильз и залили их в алюминиевый блок навечно – создали новый блок цилиндров. Казалось бы, удобный случай отказаться от древнего и капризного масляного картера с четырьмя прокладками, опустить разъем ниже оси коленчатого вала, сделав тем самым блок жестче и уменьшив вероятность утечек масла. Однако поддон оставили прежним. Еще один просчет выявился в процессе эксплуатации, когда приходило время растачивать гильзы. Не на каждом станке оказывался «хобот» нужной длины, если его не хватало, и ход был недостаточным, приходилось выкручивать шпильки головки. Надежно вкрутить их обратно не всегда удавалось, одна или две выползали из блока, приходилось нарезать резьбу большего диаметра. Не совсем удачно заводчане снабдили блок приводных шкивов коленвала резиновым гасителем крутильных колебаний. Резина отрывалась от ступицы порой в самый неподходящий момент, от этого останавливались вентилятор, водяной насос и генератор.
Самые серьезные ресурсные испытания ждали модификации моторов УМЗ-4215, после того как с 1998 года их начали устанавливать на «Газели». В сравнении с двигателями для УАЗов увеличение нагрузки создавали большие среднесуточные пробеги автомобилей, повышенные скорости движения или наоборот – городские пробки. Моторы часто перегревались. В результате репутация нового мотора оказалась существенно подпорченной. Вместе с тем все признавали: тяга у мотора просто паровозная – с оборотов чуть больше холостых. Это неоспоримое достоинство моторов УМЗ. К тому же не было случая, чтобы эксплуатационники жаловались на привод ГРМ шестернями и тосковали по цепям, а тем более зубчатому ремню. Ведь шестерен хватало на 300–400 тысяч километров.
Переход России с января 2008 года на нормы Евро-3 потребовал отказа от карбюраторов в системе питания ульяновских моторов УМЗ-4215. На них применили электронно-управляемый впрыск топлива, что и фактически привело к выпуску нового двигателя УМЗ-4216. Максимальная мощность двигателя, предназначенного для установки на «Газель», теперь составляет 125 л. с., а крутящий момент – 240 Н.м, что положительно сказалось на динамике автомобиля. Напомним (хотя сравнение не совсем корректно), что по мощности этот четырехцилиндровый мотор стал сопоставим с двигателями V-8 семейства ЗМЗ-53, объемом 4,25 литра, а по моменту превосходит рядную «шестерку» ГАЗ-52, объемом 3,85 литра. Это при том, что их грузоподъемность в два-три раза превышает «газелевскую»! Параллельно с улучшением экологических показателей провели ряд мероприятий по повышению надежности двигателей, качества сборки и увеличения ресурса. Иначе сегодня нельзя, ведь конкуренция среди этого сегмента коммерческих автомобилей в России весьма велика. «Группу «ГАЗ», куда с 2005 года входит УМЗ, поджимают не только «европейцы», «корейцы» и «китайцы» с дизельными двигателями, но и соотечественники тоже не гарантируют того спокойствия, что было раньше. Sollers (бывшая СеверСталь Авто) собирается серьезно потеснить «газели» своими FIAT Ducato и малотоннажными Isuzu, собранными в Елабуге, а в Семенове Нижегородской области налаживают выпуск IVECO Daily.

Мнения

Евгений Березин
главный конструктор УМЗ

– На автополигоне в подмосковном Дмитрове двигатели УМЗ-4216, установленные на автомобилях «Газель», успешно прошли сертификационные испытания по экологии (Евро-3) и бортовой диагностике. Впервые в нормах токсичности транспортных средств система бортовой диагностики стала обязательной. Это нужно для того, чтобы водитель мог сам контролировать расход топлива и знать о технической исправности элементов системы питания и нейтрализации отработавших газов. Значительно изменили и сам процесс испытаний на соответствие норм Евро-3. При проведении замеров вредных веществ, выбрасываемых двигателем, исключена фаза 40-секундного прогрева, расчеты производят с момента запуска. Введена новая процедура оценки выделения паров топлива, теперь автомобиль загоняют в изолированный бокс, откуда потом отбирается проба. Раньше было достаточно пары часов, сейчас – не менее суток.
Ужесточение экологических норм всегда предъявляет определенные требования к конструкции двигателя. Из-за новых норм мощность снижается порой на 20 процентов. Однако в процессе доработки двигателя до норм Евро-3 на заводе провели работу по повышению мощности и крутящего момента, отчего модель УМЗ-4216 получила лишних десять лошадиных сил, в сравнении с карбюраторными предшественниками.

Николай Колышкин
начальник бюро
надежности
двигателей УМЗ

– Чтобы ответить на вопрос, будет ли надежен УМЗ-4216, обратимся к истории. Для этого целесообразно рассмотреть эксплуатацию его предшественника УМЗ-4215. Достаточно большое количество «Газелей» – маршрутных такси были оснащены этими еще карбюраторными моторами. Именно они дают бесценный опыт эксплуатации, при том в максимально короткие сроки. Ведь по данным организаций, с которыми мы сотрудничаем, ежедневный пробег автомобиля составляет 400–500 км, а в год машина набегает до 130 тысяч. В среднем, по оценке эксплуатации двигателей УМЗ-4215 на маршрутных такси, пробег до списания составляет 400 тыс. км, а ресурс до первого капитального ремонта – около 200 тыс. км.
Сравнивая параметры УМЗ-4216 и УМЗ-4215, видно, что обновленный вариант превосходит своего предшественника по мощности на 12%, по крутящему моменту – на 9%, и при этом еще и топлива потребляет на 8% меньше. Кроме того, ресурс УМЗ-4216 увеличен до 250 тыс. км., а гарантийный период – до 36 месяцев или 80 тыс. км.
При этом завод сохранил главное преимущество двигателей – максимальный крутящий момент на низких оборотах, что обеспечивает высокие тяговые характеристики, так необходимые для коммерческого транспорта.

Иван Петриков
исполнительный
директор
ООО «Терра-Карат»

– У нас при приобретении «Газелей» для перевозки грузов был выбор. Мы остановились на автомобилях, оснащенных ульяновскими моторами УМЗ-4216. Причина в хорошей репутации, ведь УМЗ традиционно является основным поставщиком двигателей для армейских вездеходов УАЗ. И соответственно мне как бывшему военному, хорошо знающему возможности, конструктивные особенности двигателей УМЗ, приятнее работать со знакомым, проверенным производителем.

Технические характеристики двигателя УМЗ-4216

Статья обновлена 17.03.2019

Газель – это целое семейство лёгких коммерческих автомобилей. Появившись на свет 1994 году, оно спасло завод ГАЗ от банкротства, когда вся страна переживала очень непростое время. Машина многократно модернизировалась и впоследствии получила приставку «Бизнес». Первоначально под капотом всех газелей находились двигатели Заволжского моторного завода. Но позже состоялся переход на моторы из Ульяновска. Это связано с тем, что ЗМЗ принадлежит конкурентам – ОАО Соллерс, тогда как и ГАЗ и УМЗ входят в единый холдинг «Группа ГАЗ». Для Газелей ульяновцы выпускают моторы семейства 4216. Технические характеристики двигателя 4216 УМЗ время от времени несколько изменяет. Это связано с постоянными модернизациями.

Содержание:

Двигатель УМЗ-4216
- Технические характеристики
- Устройство двигателя
Заключение

Двигатель УМЗ-4216

Это современный бензиновый мотор, который отвечает экологическим требованиям стандарта евро 4. Среди основных преимуществ:

хорошая тяга на «низах», что особенно важно для Газели. Ведь немало этих машин работают внутри города, например, развозят товары – и крутящий момент в таком случае водителю просто необходим;
сбалансированный набор технических характеристик, подобранный специально для таких автомобилей, как Газель. Ведь специалисты ГАЗа и УМЗ работают бок о бок, поскольку на сборочный конвейер эти моторы поставляются только в Нижний Новгород – и никуда более;
простота ремонта и обслуживания.

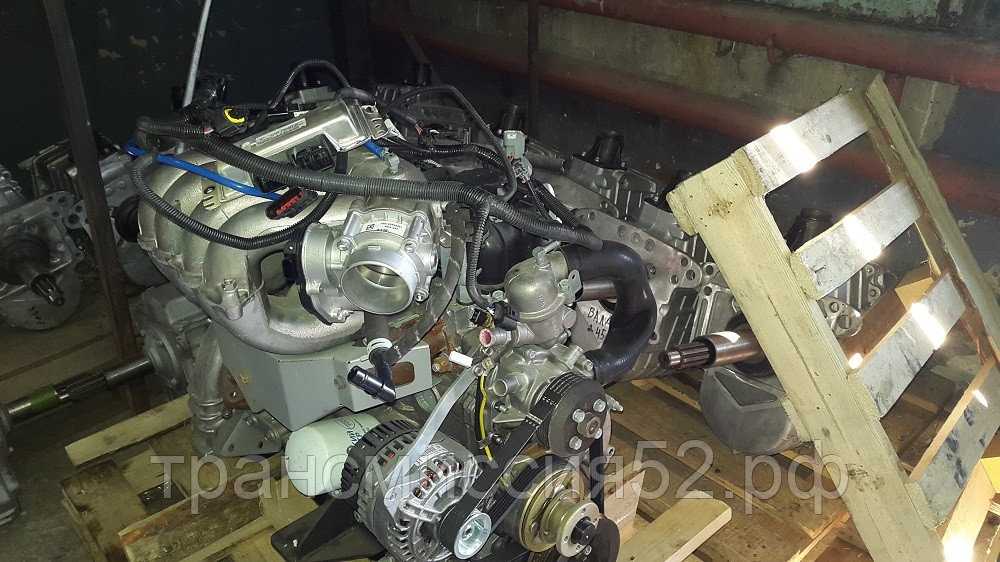

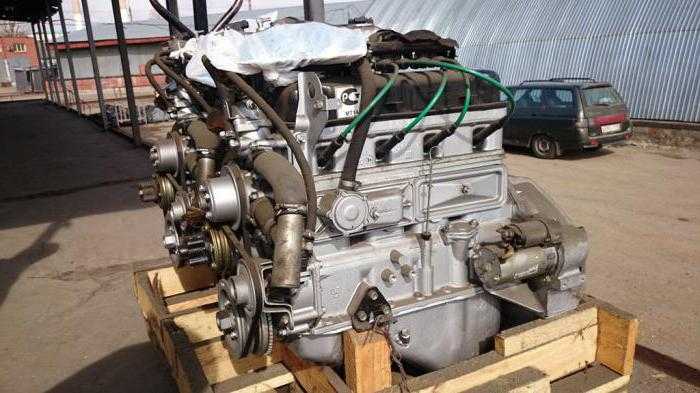

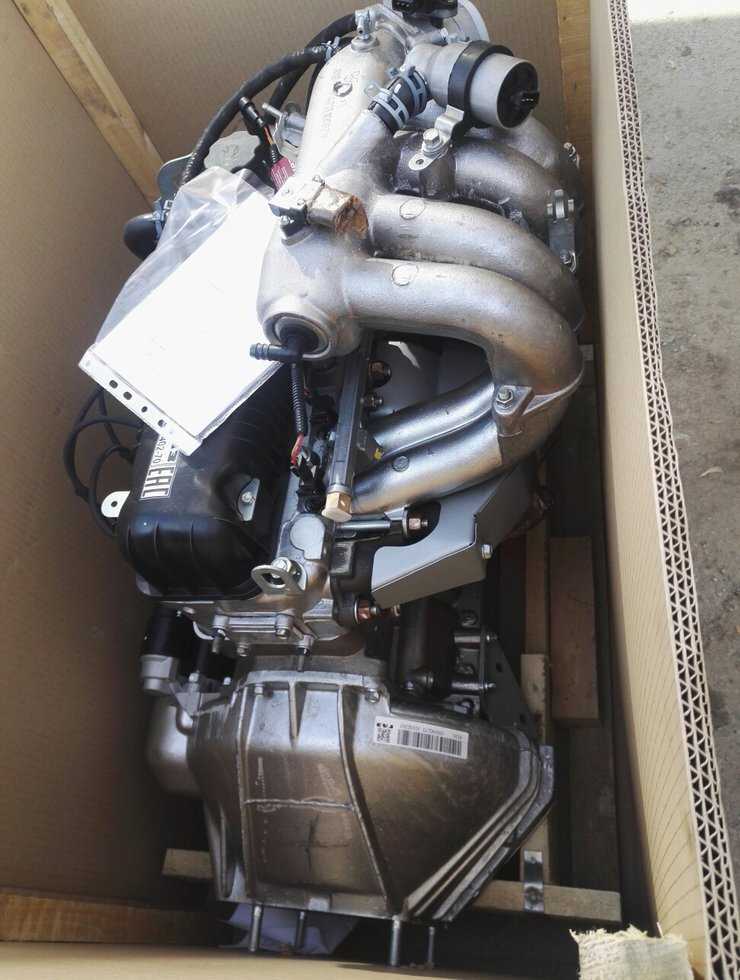

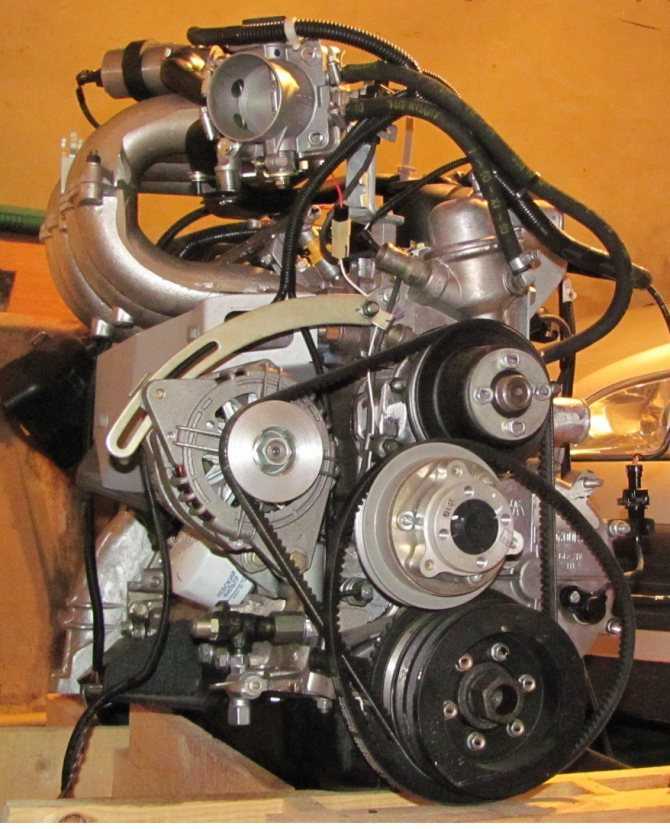

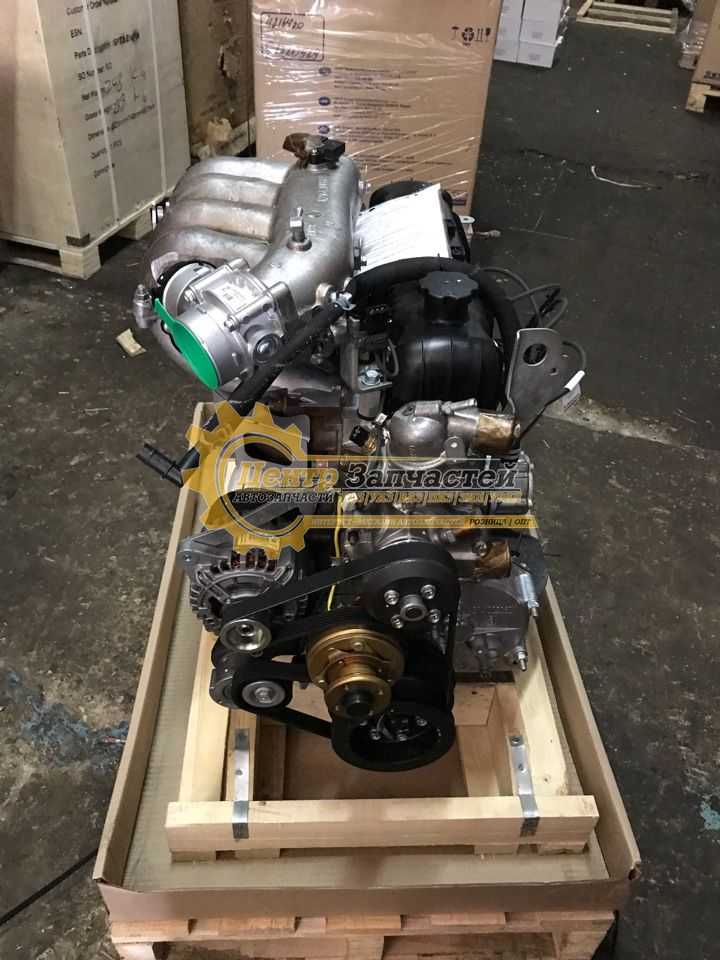

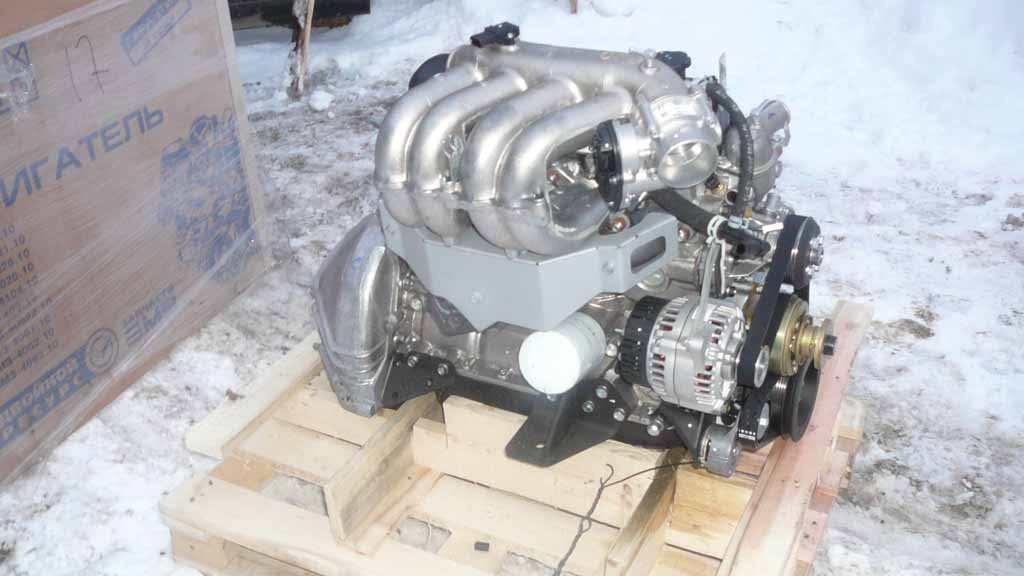

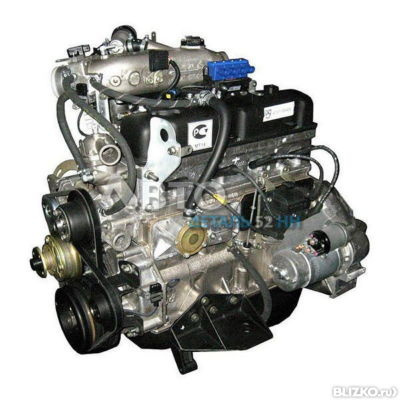

Двигатель УМЗ 4216

Сперва, правда, водители и сотрудники сервисов восприняли новичка «в штыки» — они просто за много лет уже привыкли к двигателям ЗМЗ и не хотели с ними расставаться. Но это пришлось сделать, ведь новую Газель Бизнес с ЗМЗ не купить. Поэтому конструкцию ульяновского агрегата постепенно изучили все, кто с этими двигателями сталкивается в работе. Были определены как сильные, так и слабые стороны. Завод-производитель не остался в стороне. Он внимательно собирает жалобы и дорабатывает свою продукцию, если это возможно в конкретном случае.

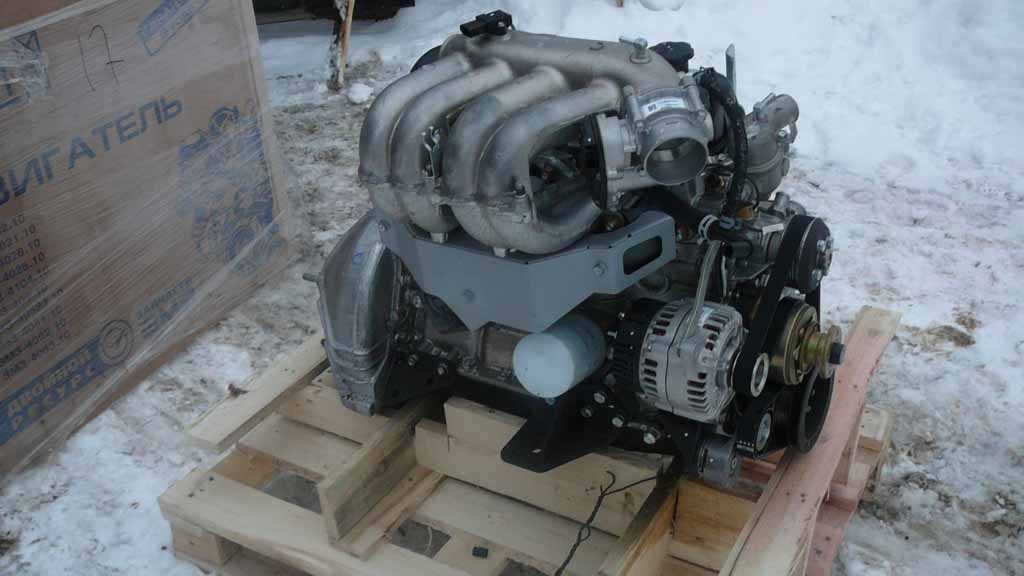

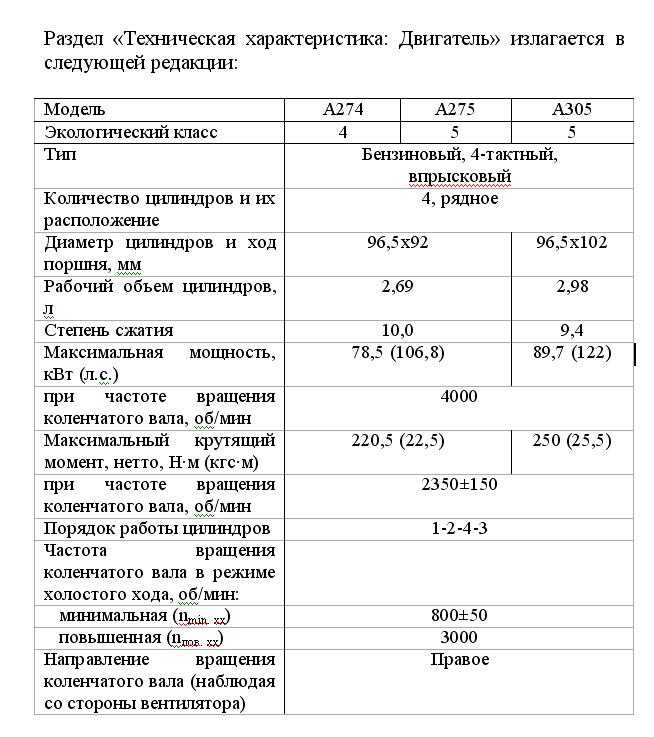

Технические характеристики

Рассмотрим характеристики:

тип системы питания – инжектор. «Карбюраторники» давно не производят, в первую очередь из-за того, что на них невозможно достичь современных экологических норм, каковые сейчас обязательны к исполнению всеми производителями;
рабочий объём – 2.89 литра;
количество цилиндров – 4. Они располагаются в ряд;
максимальная мощность – 107 л.с. Форсировка по современным меркам невысока, однако надёжность в данном случае значительно важнее. Да и для Газели такого уровня мощности вполне достаточно;
тип охлаждения – жидкостное (с помощью воды или антифриза).
потребляемое топливо – бензин А-92. Но допускается использовать более дорогой «95й». Кроме того, есть заводская версия, работающая на пропан-бутановой смеси. Её устанавливают под капот любых версий газели Бизнес, включая бортовой грузовик ГАЗ 3302 и цельнометаллический фургон ГАЗ 2705;
общий вес в так называемой «первой комплектации» (со всем навесным оборудованием, включая стартер, генератор и т. д.) — 177 кг.

Паспортный расход топлива Газели Бизнес с мотором УМЗ составляет около 10-12 литров на «сотню», если речь о бензине. С газом ситуация иная – примерно 13 л/100 км, согласно данным производителя автомобиля.

Реальные цифры могут быть больше, так как на аппетит Газели влияет сразу несколько факторов:

стиль управления конкретного водителя;
исправность как мотора, так и автомобиля в общем;
загрузка машины;
время года (летом расход меньше, а зимой – больше).

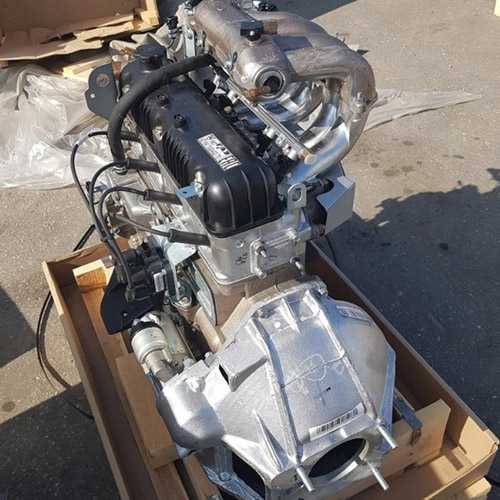

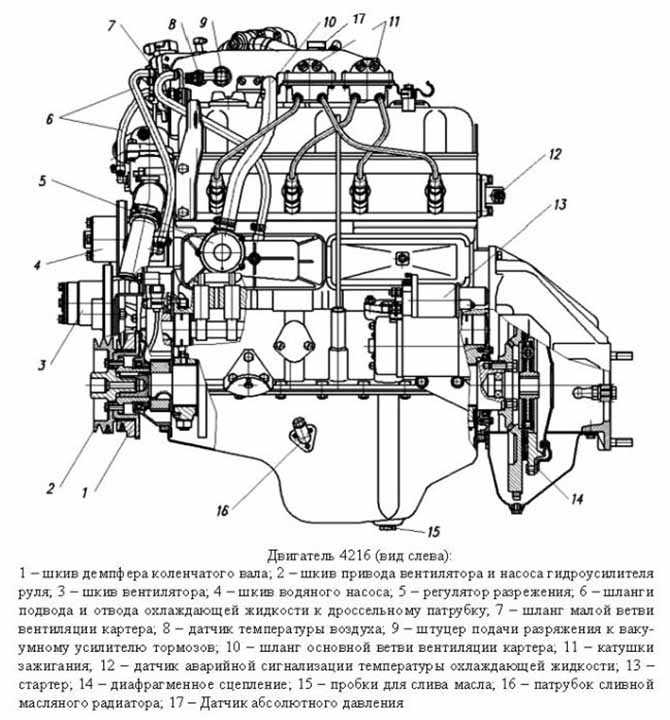

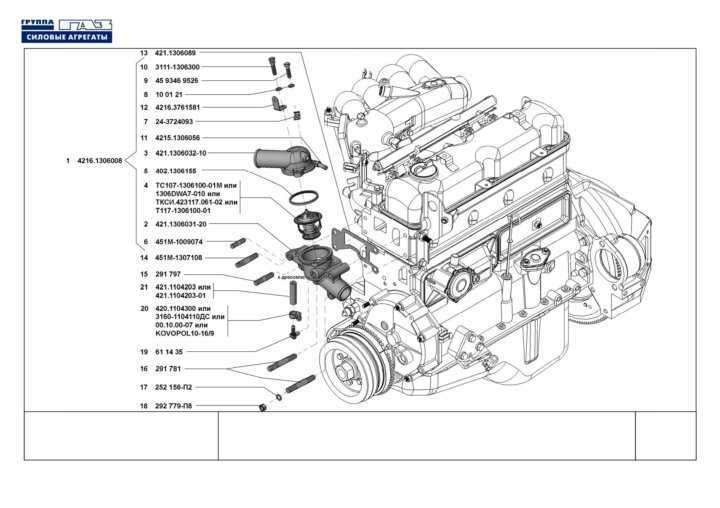

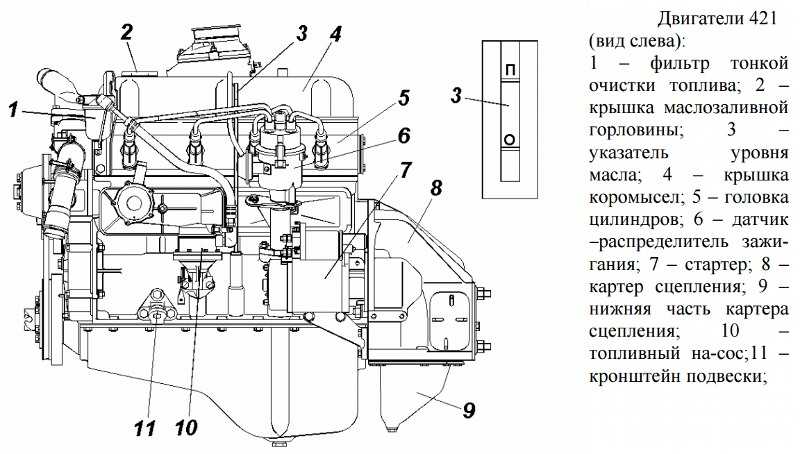

Схема двигателя УМЗ-4216

Технические характеристики Газель Бизнес УМЗ 4216 близки к таковым с заслуженным «четыреста шестым» заволжским двигателем под капотом – существенных отличий нет.

Устройство двигателя

УМЗ-4216 – это очередная инкарнация «ветерана» УМЗ-421, разработанного чуть ли не в пятидесятых годах прошлого века и с тех пор много раз изменённого. Блок цилиндров сухого типа выполнен полностью из алюминия. Расположение клапанов – верхнее. Кстати, самих клапанов здесь по два на каждый цилиндр. Клапаны нужно регулировать достаточно часто. Хотя процедура эта несложная и к ней можно быстро привыкнуть. Правда, некоторые хозяева, не желающие привыкать, устанавливают гидрокомпенсаторы – говорят, это реально.

В приводе ГРМ нет ремней или цепей. На коленчатом валу стоит маленькая шестерня, которая постоянно зацеплена с той, что побольше – вот и всё. Конструкция упрощена до предела.

Моторесурс на практике составляет около 300 тысяч километров. Для легковых машин это немало, но вот для коммерческой техники, наоборот, недостаточно. Ещё одна ахиллесова пята – перегрев.

Заключение

Для того, кто решил купить бензиновую или газовую Газель Бизнес, выбора нет – только УМЗ-4216. Мотор уже далеко не новый, мастерам на СТО хорошо знакомый. Запчасти для него можно купить повсюду и по вполне адекватным ценам.

Читайте еще:

Двигатель УМЗ-4216-41 Евро-3 и УМЗ-42167 Евро-3 для Газель-Бизнес

О книге : Каталог. Бензиновый двигатель УМЗ-4216-41 Евро-3 и газобензиновый двигатель УМЗ-42167-11 Евро-3, их исполнения, каталог деталей и сборочных единиц. Издание 2011 года.
Формат книги : файл pdf в архиве zip
Страниц : 67
Язык : Русский
Размер : 8.6 мб
Скачать книгу : бесплатно, без ограничений, на нормальной скорости, без SMS, логина и пароля

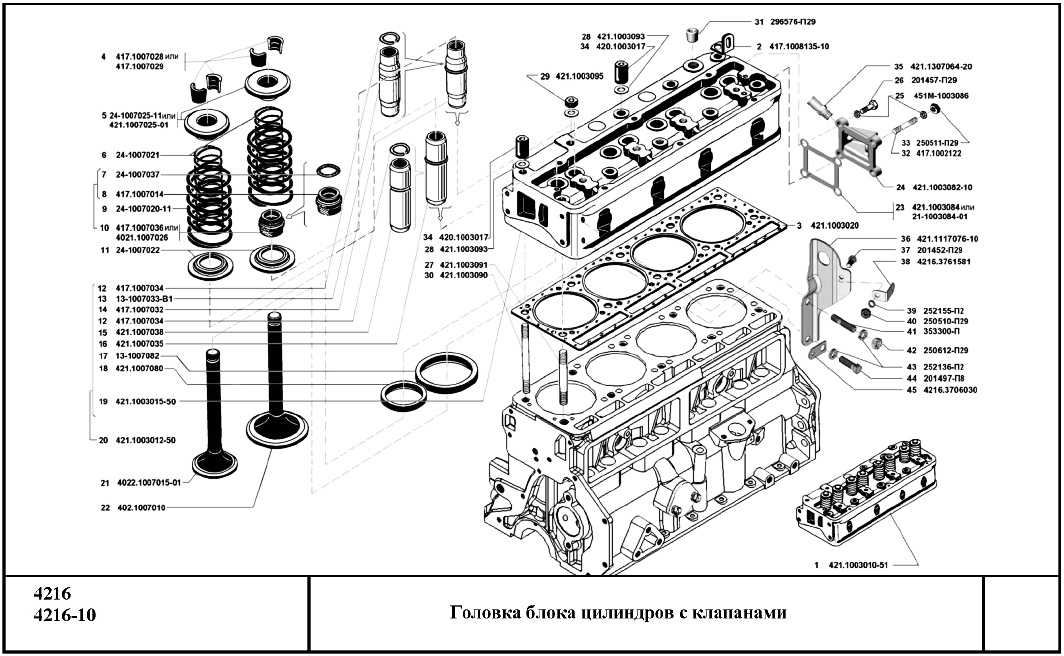

Бензиновый двигатель УМЗ-4216-41 Евро-3 и газобензиновый двигатель УМЗ-42167-11 Евро-3 для Газель-Бизнес, их исполнения, каталог деталей и сборочных единиц.

Настоящий каталог деталей и сборочных единиц является пособием для ознакомления с бензиновыми двигателями УМЗ-4216-41 Евро-3, газобензиновыми двигателями УМЗ-42167-11 Евро-3, выпускаемыми ОАО «Ульяновский моторный завод» и предназначенными для установки на автомобили семейства ГАЗель-Бизнес и Соболь-Бизнес, их модификации и исполнения, выпускаемые ОАО «Горьковский автомобильный завод». А также для составления заявок на запасные части.

Каталог деталей и сборочных единиц составлен в соответствии с состоянием технической документации на 1 апреля 2011 года. В каталоге сборочные единицы и детали сгруппированы по конструктивному и функциональному признакам. Группы и подгруппы располагаются в возрастающем порядке. Рисунки сборочных единиц и деталей расположены в порядке сборки и их взаимодействия в данной сборке. Это способствует лучшему ознакомлению с конструкцией двигателя УМЗ-4216-41 Евро-3 и правильной разборке и сборке сборочных единиц.

Рядом с номером рисунка указана подгруппа, к которой относится рисунок. Разделы каталога “Указатель групп и подгрупп” и “Указатель рисунков” облегчают поиск в каталоге необходимых рисунков и деталей. Сборочные единицы и детали на рисунках имеют позиции, а также обозначения.

Краткое описание моделей двигателей УМЗ-4216-41 Евро-3.

Бензиновый двигатель УМЗ-4216-41 Евро-3 для автомобиля ГАЗель–Бизнес.

С комплексной микропроцессорной системой управления впрыском топлива и зажиганием в сборе (без коробки передач). Рабочий объем 2890 см3, степень сжатия 9,2. С кронштейном крепления насоса ГУР.

Бензиновый двигатель УМЗ-4216-43 Евро-3 для автомобиля ГАЗель–Бизнес.

Бензиновый двигатель УМЗ-4216-60 Евро-3 для автомобиля ГАЗель–Классик.

С комплексной микропроцессорной системой управления впрыском топлива и зажиганием в сборе (без коробки передач). Рабочий объем 2890 см3, степень сжатия 9,2.

Бензиновый двигатель УМЗ-4216-61 Евро-3 для автомобиля ГАЗель–Классик.

Бензиновый двигатель УМЗ-4216-63 Евро-3 для автомобиля ГАЗель–Классик.

Бензиновый двигатель УМЗ-4216-11 Евро-3 для автомобиля Соболь 4х2.

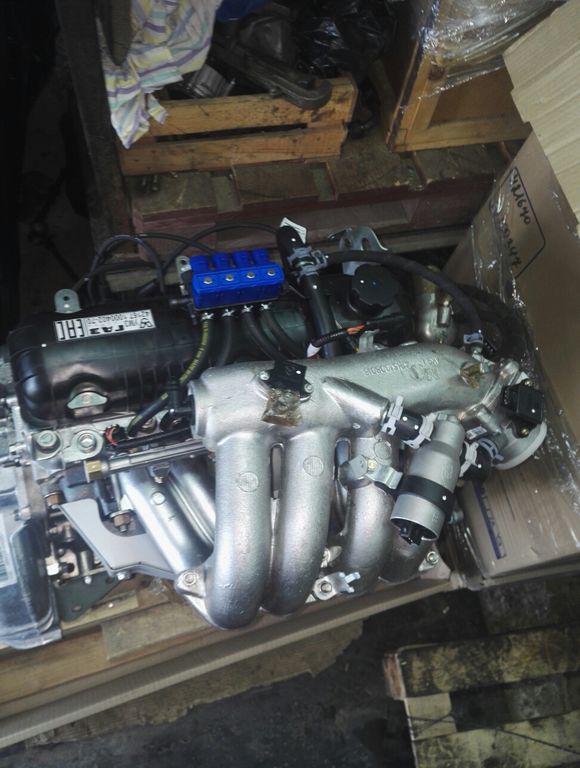

Газобензиновый двигатель УМЗ-42167-11 Евро-3 для автомобиля ГАЗель–Бизнес.

С комплексной микропроцессорной системой управления впрыском топлива и зажиганием в сборе (без коробки передач). Рабочий объем 2890 см3, степень сжатия 8,8. С кронштейном крепления насоса ГУР.

В 2010 году на комплектацию автомобилей ОАО «ГАЗ» и в запасные части выпускался двигатель УМЗ-4216-40. Комплектация двигателя УМЗ-4216-40 идентична комплектации УМЗ-4216-41 Евро-3.

Спецификация каталога представляет собой таблицу, включающую:

— Номер рисунка (при его наличии).
— Позицию на рисунке.
— Обозначение детали (сборочной единицы) код ОКП.
— Количество в подгруппе на модель двигателя и наименование.

Взаимосвязанное расположение обозначения сборочных единиц и деталей на рисунках и в спецификации значительно упрощает поиск необходимого обозначения. Двигатель, его узлы и детали обозначаются цифровым номером. Например, крышка распределительных шестерен 4216.1002058, где:

— 4216 – первые четыре цифры до точки означают модель базового двигателя.
— 10 — первые две цифры семизначного номера означают номер типовой группы, в данном случае “Двигатель”.
— 02 — вторые две цифры семизначного номера означают номер типовой подгруппы, в данном случае “Блок цилиндров”.
— 058 — последующие три цифры семизначного номера указывают порядковый номер детали, в данном случае “Крышка распределительных шестерен».

Сборочные единицы и детали, заимствованные с других моделей двигателей, сохраняют прежние обозначения. В ряде случаев указываются и другие обозначения, не соответствующие отраслевым нормалям. Эти обозначения присвоены фирмами — разработчиками изделий.

Детали или сборочные единицы, используемые только для ремонта, имеют буквенные приставки Р, Р1, Р2 или АР, АР1 и т.д. Например, ВК-24-1000102-БР – Комплект вкладышей коренных подшипников диаметр 63,95 мм (уменьшенное на 0,5 мм.) Слово “или” или знак «+» означает вариантное исполнение детали или узла.

Бензиновый двигатель УМЗ-4216-41 Евро-3 и газобензиновый двигатель УМЗ-42167-11 Евро-3 для Газель-Бизнес, их исполнения, каталог деталей и сборочных единиц — СКАЧАТЬ КНИГУ >>>

Путаница с двигателями Ford 351M/400

400

К 1970 году двигатель 390 V8 FE устарел. С отложенными требованиями к выбросам требовалась более современная замена.
Хотя семейство 385 с большим блоком использовалось для замены двигателя 428 V8 FE большего рабочего объема, это семейство двигателей не имело ничего сопоставимого по размеру с двигателем 390 V8.

Для модели 1971 года Ford представил двигатель 400 V8 в качестве замены 390 V8. Ford объявил модель 400 старшим братом модели 351C. Он был разработан для обеспечения быстрого ускорения автомобилей среднего и тяжелого веса с двигателем, который был меньше и легче, чем двигатели FE V8 и Ford V8 серии 385.

Двигатель Ford 400 был основан на модели 351 Cleveland. У него был на полдюйма (12,7 мм) более длинный ход поршня, чем у 351 Cleveland, что делало его самым длинноходным двигателем Ford V8 с толкателем. Модель 400 имела «квадратные» пропорции, диаметр цилиндра и ход поршня 4,0 дюйма (102 мм). Форд назвал двигатель объемом 400 куб. Дюймов, но на самом деле он имел объем 402 куб. Дюйма (6,6 л).
Чтобы приспособиться к более длинному ходу, инженеры Ford увеличили высоту блока цилиндров до 10,297 дюйма по сравнению с 9,206 дюйма у 351C. В результате в модели 400 использовались более длинные (6,580 дюйма) шатуны, чем в модели 351C (5,778 дюйма), но сохранялось то же соотношение шатуна к ходу (1,65: 1), что и в модели 351C.

Модель 400 отличалась более крупными 3,00-дюймовыми шейками коренных подшипников того же размера, что и у 351 Windsor, но шатунные шейки были того же размера, что и у модели 351C.
Головки цилиндров для 400 были такими же, как и для 351C-2V, с открытой камерой сгорания с портами и клапанами меньшего размера 2V.
* Все модели 400 были низкопроизводительными двигателями, которые работали на обычном топливе, и все они использовали 2-цилиндровый карбюратор, чугунный впускной коллектор и головки блока цилиндров 2V с малым портом.

Модель 400 была разработана как двигатель с высоким крутящим моментом и низким числом оборотов, который представлял собой меньшую, более эффективную и легкую альтернативу большим двигателям Ford 385, 429 и 460, предназначенным для использования в автомобилях Ford среднего и большого размера. При весе всего 80% от аналогичного биг-блока он изначально был доступен в линейках Ford Custom, Galaxy и LTD, а также в Mercury Monterey, Marquis и Brougham для модели 19.71 модельный год.
В 1972 году он также был доступен в Ford Torino, Mercury Montego и его вариациях до 1979 года.
К концу 1970-х годов он также был доступен в пикапах Ford Thunderbird серии F, Lincoln Continental и Mark V.

В отличие от модели 351C, почти во всех блоках 400 использовалась большая схема болтового соединения колокола, используемая в семействе 385 большой блок , и обычно они были оснащены трансмиссией C6 с более высоким крутящим моментом.
В 19 году было произведено небольшое количество 400 блочных отливок.73 с двойным раструбом. У него был большой колокол и маленькая разболтовка колокола, используемые в семействе Windsor V8 и 351C, хотя он не обязательно был просверлен для обоих. Эти блоки были названы энтузиастами «400 FMX», , хотя Форд никогда официально не называл их .
Большинство 400-х также имели уникальную схему расположения болтов крепления двигателя, но эти блоки 400 FMX имели приспособления для крепления двигателя как в стиле 351C, так и в стиле 400/351M.

Для 1972 компрессия была снижена за счет использования выпуклых поршней. В 1973 году компрессия была снова снижена, а новый набор фаз газораспределения задержал синхронизацию распределительного вала на 6 °, чтобы помочь снизить выбросы.
Изменения в головках цилиндров 1975 года с добавлением системы выхлопа Thermactor привели к тому, что выпускной канал стал более строгим, чем в более ранних головках 1971-74 годов.
Модель 400 была перенастроена компанией Ford в 1975 году для использования неэтилированного бензина с добавлением каталитических нейтрализаторов в выхлопную систему.

Разработка двигателя 400 V8 привела к значительному конструктивному недостатку, который оставался в двигателе на протяжении всего срока его производства.
При более длинном ходе степень сжатия стала чрезмерно высокой с головками 351-2V и поршнями с плоским верхом. Инженеры Ford уменьшили степень сжатия, используя поршень со слишком короткой высотой сжатия, что привело к чрезмерному зазору в 0,067 дюйма … по сравнению с 351-2V при 0,035 дюйма.

В 1971 году этого метода снижения компрессии было достаточно из-за более высокооктанового этилированного топлива. – Однако при использовании неэтилированного топлива с более низким октановым числом чрезмерный зазор в палубе приводит к проблемам с детонацией.

В 1975 году Ford решил эту проблему, еще больше уменьшив степень сжатия с помощью большей поршневой тарелки объемом 15 куб. См и уменьшив угол опережения зажигания.
Тем не менее, 400 V8 получил репутацию склонного к детонации. Хотя Ford не изготовил поршень, чтобы исправить это, T Meyer Inc работал с поршнями Keith Black , чтобы сделать поршень 400, который увеличивает степень сжатия и дает поршню зазор «нулевой палубы».

*Engine Dimensions*
	351C	400	351M
Nominal main bearing size	2.750 in (69.8 mm)	3.000 in (76,2 мм)	3.000 дюймов (76,2 мм)
Длина стержня	5,78 в (146,8 мм)	6,58 в (167,1 мм)	6,58 в (167,1 млн. Мм.0067
Rod-to-Stroke Ratio	1.65:1	1.65:1	1.88:1
Deck height	9.206 in (233.8 mm)	10.297 in (261.5 mm )	10.297 в (261,5 мм)

351M

, когда 351 Кливленд был прекращен после модельного года 1974 года. Фолд нужен другой двигатель в этом размере, с тех пор 351 моделя 1974 года. Фолд нужен другой двигатель в этом размере, с тех пор 351 моделя 1974 года. Фолд нужен другой двигатель в этом размере. Виндзора было недостаточно.
Форд взял блок двигателя 400 с высокой декой и убрал его с помощью более короткого коленчатого вала с ходом 3,5 дюйма (89 мм), чтобы получить двигатель объемом 351 кубический дюйм (5,8 л).
Этот коленчатый вал отличался от 351C тем, что в нем использовались коренные шейки диаметром 3,0 дюйма (76 мм) большего размера, чем у 400 V8.

Чтобы компенсировать более короткий ход, поршни модели 351M имеют большую компрессионную высоту, чтобы можно было использовать те же шатуны, что и модель 400. Результатом использования модели 351M с более длинным шатуном 400 стало более высокое расстояние между шатунами и шатунами. передаточное число хода 1,88: 1, чем у 351C и 400 1,65: 1.
За исключением поршней и коленчатого вала, модель 351M имеет общие основные компоненты с моделью 400, а также использует большой колокол в стиле серии 385.
Модель 351M когда-либо оснащалась только 2-цилиндровым карбюратором и головками цилиндров 2V с малым портом с открытой камерой.

Производство 351M началось для модели 1975 года, и блоки отливались в Мичиганском литейном центре или Кливлендском литейном заводе.
351M был последним блоком V8 с толкателем, разработанным Ford до появления 7,3-литрового 9-цилиндрового двигателя.0033 Двигатель «Годзилла» для грузовиков Super Duty 2020 модельного года. «М» Обозначение 351М.
Некоторые утверждают, что «M» означает «модифицированный» — модифицированный двигатель 400-V8 с укороченным ходом, хотя другие утверждают, что «M» относится к Мичиганскому литейному центру, где началось производство 351M.
Некоторые говорят, что обозначение «M» не имеет официального значения и что это был просто способ Ford отличить 351M от 351C и 351W.

Аналогичным образом, использование Ford 400 блоков при создании двигателя 351M привело к тому, что 400 блоков ошибочно называют «400M» или «400 Modified». И это несмотря на то, что модель 400 была основой конструкции, на основе которой был создан «модифицированный» 351M, и он производился за несколько лет до того, как Ford использовал обозначение «M» .
Дальнейшая путаница возникает из-за того, что Ford печатает «351M/400» на наклейках с выбросами для двигателя.

* «351M/400» относится к семейству двигателей, и некоторые путают это с названием двигателя.
* На этой наклейке также указан рабочий объем двигателя под семейством двигателей.

Официальное название Ford 400 V8 не содержит дополнительных обозначений — правильная номенклатура — просто «400».

Двигатель 4216. УМЗ-4216. Технические характеристики

В настоящее время популярные и распространенные коммерческие автомобили марки ГАЗ оснащаются двигателями УМЗ производства Ульяновского моторного завода.

Немного истории

Ульяновский моторный завод ведет свою историю с далекого 1944 года, и только в 1969 году предприятие выпустило первый двигатель ЮМЗ. До шестьдесят девятого года завод занимался выпуском малолитражных двигателей УМЗ-451 и комплектующих к ним.

С момента выпуска первого мотора они верой и правдой служат на грузовых автомобилях, автомобилях повышенной проходимости, на небольших автобусах. В 1997 году основным потребителем моторов стал АвтоГАЗ, который комплектовал агрегатами ЮМЗ большинство моделей линейки ГАЗель.

Конструктивные особенности

На данный момент существует широкий модельный ряд ДВС линейки УМЗ, установка которых осуществляется на разные модели автомобилей «Соболь», УАЗ, «ГАЗель». Устанавливаемые двигатели имеют ряд общих черт, но могут отличаться некоторыми деталями и принципами работы:

Карбюратор и инжектор.
Четырехцилиндровый с рядным расположением.
Мощность 89-120 л. из.
Экологические стандарты «Евро-0», «Евро-3», «Евро-4».

Все двигатели легкие, компактные и надежные. Их отличает доступная стоимость.

Одной из особенностей двигателя можно назвать оригинальную конструкцию блока цилиндров, отлитого из алюминия, с штампованными гильзами из серого чугуна. Коленчатые валы двигателей всех модификаций при изготовлении проходят закалку коренных и шатунных шеек токами высокой частоты. Самокалибрующееся резиновое уплотнение уплотняет заднюю часть коленчатого вала.

Модификации модельного ряда

Двигатели УМЗ имеют две линейки силовых агрегатов, предназначенные для оснащения различных транспортных средств.

Автомобили семейства «ГАЗель» комплектуются следующими моделями: ЮМЗ-4215; УМЗ-4216; УМЗ-42161; УМЗ-42164 «Евро-4»; УМЗ-421647 «Евро-4»; УМЗ-42167.

Основная часть двигателей выпускается в нескольких вариациях, отличающихся своей комплектацией, мощностью и экономичностью. На данный момент производство бензиновых агрегатов с октановым числом 80 прекращено.

Все двигатели рассчитаны на 92 и 95 бензин, а также возможность работы на газу.

Данный обзор посвящен силовой установке УМЗ-4216, подробно будут описаны ее характеристики и свойства.

профи

Достоинствами мотора являются по праву максимальный крутящий момент на пониженной скорости, отличные технические характеристики, а также простота обслуживания узлов и агрегатов. Двигатель 4216 стал первым отечественным устройством, на которое действует гарантийный срок при установке на него газового оборудования.

Модернизация

Агрегат оснащен микропроцессорной системой управления работой впрыска топливной смеси и системой зажигания. Датчики детонации и кислорода двигателя 4216 напрямую влияют на работу комплексной электронной системы управления и агрегата в целом. Для изменения экономических характеристик и повышения конкурентоспособности в силовую установку были внесены следующие конструктивные дополнения:

Для повышения производительности увеличена степень сжатия в цилиндрах.
Для снижения расхода масла модернизирована система отвода картерных газов.
Надежность двигателя обеспечивается использованием современных деталей и материалов.

При этом агрегат не изменился по габаритным размерам и стандартным характеристикам (рабочий объем — 2,89 литра, ход поршней, размер цилиндра).

Впервые двигатель ГАЗ-4216 стал комплектоваться деталями импортного производства, что только повысило качество работы и долговечность в эксплуатации. Силовой агрегат оснащался плавкими предохранителями и топливными форсунками производства Siemens, а также датчиком положения воздушной заслонки немецкого производства Bosch.

Основные неисправности ЮМЗ

Раньше самой частой поломкой двигателя было повреждение впускного коллектора. Как заявляют разработчики, на двигатель 4216 был установлен коллектор, изготовленный из хрупкого материала. Но уже в 2010 году этот недостаток был исправлен за счет использования более качественного материала.

В системе охлаждения тоже обнаружен дефект.

При средних оборотах двигателя и при движении автомобиля со скоростью 60 км/ч температура охлаждающей жидкости была в норме, но если просто притормозить или попасть в пробку, так как двигатель 4216 быстро набирал температуру , вплоть до закипания охлаждающей жидкости. Причина крылась в электромагнитной муфте, включавшей вентилятор принудительного охлаждения.

Технические характеристики

Двигатель работает на бензине АИ с октановым числом 92 и 95. Четырехцилиндровый, с рядным расположением цилиндров, восьмиклапанный. Цилиндры имеют следующий рабочий порядок – 1243. Его диаметр составляет сто миллиметров, а смещение поршня – 92 миллиметра. Объем двигателя составляет 2,89 литра, он развивает мощность в 123 «лошади» при четырех тысячах оборотов. Степень сжатия мотора 8,8. Максимальный крутящий момент 235,7 при 2000-2500 об/мин.

«ГАЗель» с двигателем УМЗ-4216 может развивать максимальную скорость 140 километров в час, что для автомобилей данного класса является хорошим показателем. Расход топлива зависит от загрузки автомобиля, стиля вождения и дорожных условий, но в целом выглядит так: при скорости 90 километров в час – 10,4 литра. При движении со скоростью 120 км/ч — 14,9 л.

Система подачи

Состоит из устройства подачи топлива и различных топливопроводов, форсунок, топливного и воздушного фильтров, патрубков подачи и ресивера воздуха, регулятора холостого хода.

Подача топлива контролируется с помощью множества датчиков: элемента температуры впрыскиваемого воздуха, датчиков положения коленчатого и распределительного валов, части абсолютного давления, положения дроссельной заслонки.

Система контроля подачи также оснащена индикатором кислорода. Последний устанавливается в выхлопной системе перед нейтрализатором. Двигатель 4216 (инжектор) для большей надежности и долговечности должен работать только на качественном бензине с учетом регулярной замены топливных фильтров и периодической диагностики топливной аппаратуры. Автолюбители утверждают, что при грамотной эксплуатации общий ресурс силового агрегата может достигать 500 тысяч километров пробега. Эта особенность различна и для инжекторных установок Заволжского моторного завода (имеются в виду двигатели ЗМЗ 405 и 406).

Газораспределительный механизм

В 2010 году на Ульяновском заводе бензомотор прошел процесс модернизации газораспределительного механизма. В целом это коснулось изменения профиля кулачков распределительного вала, что способствовало увеличению хода клапанов на один миллиметр. Эти нововведения были необходимы для повышения стабильной работы агрегата на холостом ходу, а также для достижения норм и требований стандарта Евро-3.

Пружины клапанов не претерпели изменений, и это привело к тому, что действующее усилие на пружины перешагнуло норму и теперь составляло 180 кгс. При установке обычного комплекта тяг на новый двигатель, до достижения состояния прогретого двигателя, был слышен стук гидрокомпенсаторов.

Чтобы предотвратить эту проблему, следует изменить усилие пружин, сняв внутренние пружины клапанов.

Преимущества стрел с гидрокомпенсаторами

Двигатель ЮМЗ-4216 с гидрокомпенсаторами не требует дополнительного обслуживания из-за отсутствия зазоров клапанов в течение всего периода эксплуатации. За счет этого заметно снижается уровень шума. Высокая частота вращения двигателя теперь не критична, так как конструкция гидрокомпенсаторов основана на коэффициенте стабилизации появления критических нагрузок. Степень износа сопрягаемых поверхностей деталей механизма значительно снижается. За счет оптимизации фаз газораспределения содержание вредных примесей в выхлопных газах стабильно низкое на протяжении всего периода эксплуатации.

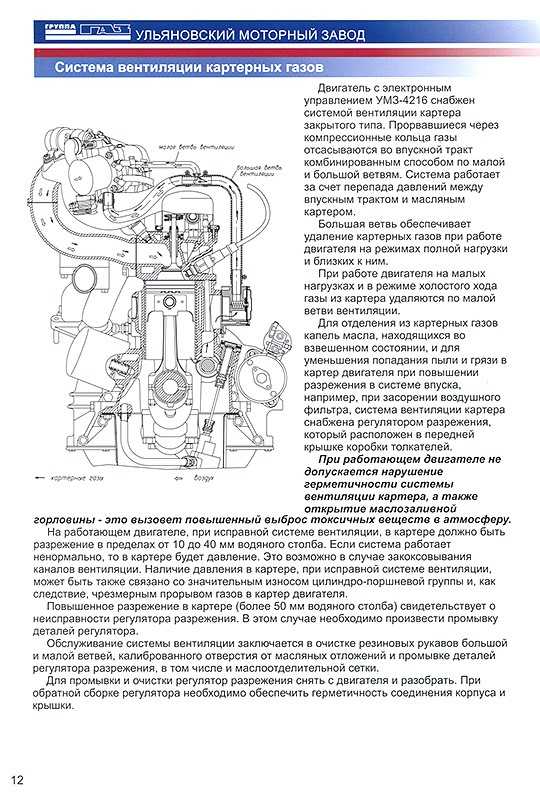

Вентиляция картера

Двигатель комплектуется системой вентиляции полости картера закрытого типа. Часть газов, проходящих через компрессионные кольца, комбинированным путем отводится во впускной коллектор. Система работает за счет разницы давлений между картером и впускным трактом. В момент, когда двигатель 4216 работает в режиме повышенной нагрузки, газы отводятся через специальный большой патрубок.

На малой ветке удаление газов происходит в момент работы агрегата на холостом ходу и при минимальных нагрузках.

В передней крышке толкателя установлен регулятор тяги системы вентиляции, выполняющий функцию отделения микрочастиц масла от газов и служащий для предотвращения попадания пыли в картер двигателя в момент увеличения тяги во впускной системе.

Масло сливочное

Система смазки двигателя — комбинированного типа (разбрызгиванием и под давлением). Масло, которое всасывает масляный насос из поддона, проходит по масляным каналам в корпус масляного фильтра. Затем он попадает в полость второго блока перемычек, а оттуда — в ствол. На коленвал и коленчатый вал масло поступает из маслопровода.

Шатунные шейки смазываются потоком масла через каналы от коренных подшипников. По этому принципу смазываются детали газораспределительного механизма.

Объем заливаемого в картер двигателя масла 5,8 л.

Система охлаждения

Система охлаждения закрытая, водяная. Состоит из водяного насоса (помпы), термостата, водяной рубашки в блоке цилиндров и головке, радиатора охлаждения, расширительного бачка, вентилятора принудительного охлаждения, соединительных патрубков и радиатора отопителя.

Двигатель «ГАЗель» 4216 в зависимости от модификации может иметь отличительные особенности по способу подключения расширительного бачка и радиатора отопителя.

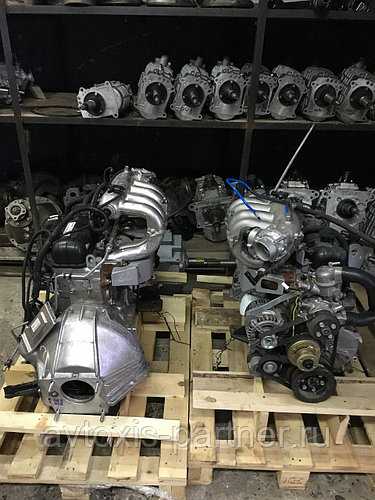

На данный момент стоимость двигателя будет варьироваться в зависимости от года выпуска и от его модификации. Например, первая комплектация с наличием генератора и стартера, с муфтой диафрагменного типа, с плоскими опорными кронштейнами для обновленной рамы обойдется примерно в 130 тысяч рублей.

При покупке двигателя 4216 цена значительно снизится (зависит от пробега автомобиля).

Итак, мы выяснили, какие у Ульяновского завода ЮМЗ-4216 технические характеристики.

Как натянуть ремень на двигателе 4216. Последствия выливания антифриза

============================== ===========================================

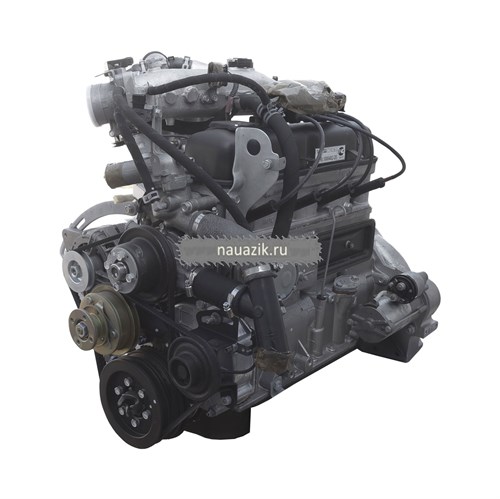

ЮМЗ-4216 — Впрыск бензиновый двигатель класса Евро-3 или Евро-4. Есть 14 модификаций автомобилей Газель и Соболь со старой и новой рамой.
В модельный ряд входят моторы с компрессором и без, со шкивом ГУР и без. Под 92-й и 95-й бензин.

Замена ремней привода вспомогательных агрегатов — довольно распространенная операция на двигателях.
Ресурс ремней пробег сильно различается в зависимости от производителя, а также от условий эксплуатации (контроль натяжения, центровка роликов, профиль шкива) и находится в пределах: около 50 000 км — отечественные ремни и до 150 000 км — качественные импортные ремни .

Необходимость замены определяется после визуального осмотра специалистом.
Показания к замене: трещины, расслоение рамы, чрезмерное провисание (валиком не протянуть). Также при замене ремней необходимо осмотреть состояние натяжных роликов и самого натяжного механизма (для поликлинового ремня).
Часто перекос натяжных роликов или натяжного механизма может стать причиной повышенного износа ремня, либо его края, либо его соскальзывания со шкивов — в этом случае необходимо выявить проблемный ролик и заменить его, либо устранить причину перекоса (например, лопнувший или погнутый кронштейн ролика, гидроусилитель руля и т. д.).

Заменим ремень генератора на газели.

Обрыв ремня генератора часто является проблемой Газели. Если такое происходит на вашу газель мерили, так как вы не обращали внимание на этот вопрос перед заменой ремня попробуйте выяснить что на самом деле вызывает камни.

Если вам не нужно менять ремень после 150-200 тыс. км пробега или при плановом ТО, его выход из строя не является нормальным явлением. как натянуть ремень генератора на ремень генератора Hyundai в рабочем состоянии. Если на вашей Газели это случается часто (не каждые 50 000 км), обратите внимание на эту проблему перед попыткой замены, чтобы выяснить, что на самом деле является причиной частых поломок. ГАЗель Бизнес Евро-3 Ременные шкивы генератора неровные или не натянут ремень после установки.

Тем временем ремень газели все еще рвался. Обязательно начните с покупки нового. Некоторые автолюбители предпочитают брать пакеты дешевых неоригинальных запчастей, заявляя, что «все равно они постоянно рвутся, пусть в машине всегда будет запас». Подробная информация о том, как правильно заменить ремень генератора на 16-клапанном двигателе ВАЗ-2112. Ремни всегда рвутся очень быстро по двум причинам. Только один из них конструктивный (например, смещение шкивов, как это называется смазка). Следующая причина – просто их низкое качество. (клиновой ремень) на генератор Газель Бизнес 4216 Газель Бизнес ГАЗ 3302 Газель бизнес. Известно, что жадный платит дважды. Чтобы проверить натяжение ремня привода генератора, нажмите пальцем на ремень посередине между шкивами генератора и насоса охлаждающей жидкости. это совсем не дорого, так как сами детали дешевые, поэтому рекомендуем покупать ремни, крапиву в интернет-магазине. Другими словами, запчасти ГАЗ от официального поставщика запчастей stei. Купил так Ремень однозначно подходит для вашей модификации только для ваших шкивов, не отцентрован.

Вам также могут понравиться

Замена натяжного ролика на Газель 4216 бизнес

замена ремень генератора , Ролики опоры вентилятора ГАЗ 3302 Газель — бизнес два. как на 8 Вот и все ремни генератора на Двенашке 1.5 2112 Замена ГУР на ЭУР ВАЗ 2112 Z. На сайте Cummins ISF 2.8.

замена

ремень генератора , ролик и опоры вентилятора ГАЗ 3302 Газель -бизнес дв. Для ремня Газель Бизнес Евро-3 требуется размер ремня Газель Бизнес Евро-3 под широкий шкив. Cummins ISF 2,8

мастера еще не перевели, подкидывая ребусы, как они называют эти нестандартные решения.
Вам нужен купленный ремень, приступим к операции по его установке. Я делал все в Луизиане. А вчера порвался ремень генератора Газель Бизнес. Как дальше. как снять нижнюю решетку на газель рено логан тюнинг, как снять решетку. Обратите внимание, что лучше работать в перчатках, т.к. в интересующем нас районе много крутых поворотов, если мы вносим изменения непосредственно в трассу, то некоторые агрегаты под капотом, конечно, не успевают остыть
Переднюю панель лучше сразу разобрать — это не обшивка радиатора. Пространство под капотом ненамного лучше для облегчения условий работы. Ключом на 12 откручиваем пару болтов с обеих сторон панели без использования ключа на 10 один болт конкретно под замком капота. Декоративная решетка прикручена еще 2 шурупами снизу. Рядом с панелью решетку не размещаем (насколько позволяет кабельная блокировка).
Теперь ключом на 12 ослабьте винт натяжителя ремня на генераторе, вооружившись соответствующей рукояткой, переместите генератор к двигателю. Итак, мы получили слабый ремень (если не порвался ранее) Замена ремня генератора на ваз 2110, ваз 2111, ваз 2112 при пристегнутом ремне. Теперь нужно ослабить гайку ролика натяжителя; не гайка ролика натяжителя; не перемещайте шкив в сторону двигателя; не снимайте ремень.

Вам также может понравиться

Если вместе с ремнем генератора остальное не меняем, то снимаем ремень вентилятора со шкива на коленвале, аккуратно закручиваем его между лопастями вентилятора. Позже также демонтируем ремень водяной помпы. Как изменить свой ремень Газель » вики полезно Тогда просто установите новые, не тяните их. Ведь возвращаемся на место, передняя панель не решетка радиатора — изменения внесены, естественно едем в путь.

111
..

Газель до 2009г. Выкидывает тосол (тосол) из расширительного бачка

Почему выкидывает тосол из расширительного бачка. Поднимается антифриз в расширительном бачке (выдавливая охлаждающую жидкость)

1. Проблемы с бачком.
Несмотря на простоту конструкции расширительного бачка, часто именно его неисправности вызывают проблемы с выбросом антифриза:

Нарушение герметичности. Антифризы отличаются большими расходами, соответственно, даже микротрещина в стенках сосуда, неразличимая невооруженным глазом, приведет к выдавливанию жидкости, особенно при повышении давления. Основным признаком неисправности будет появление пятна охлаждающей жидкости под автомобилем после длительной стоянки. Лучшее решение — замена бака. Не стоит забывать и о наличии на рынке значительного количества некачественной продукции малоизвестных производителей, предлагающих тонкостенные баки, изготовленные с нарушением технологий производства. Проверка компрессора перед установкой поможет избежать проблем в дальнейшем.
Отказ от резьбовых соединений. Герметичность устройства во многом зависит от качества резьбы на горловине и крышке. Сколы и заусенцы препятствуют прилеганию деталей. В результате при повышении давления теплоноситель выбивается через образовавшиеся микроканалы. При замене следует обратить внимание на качество изготовления горловины и крышки, желательна предварительная проверка.
Неисправность клапана. Клапан капота также является источником проблем. Типичная ситуация — отсутствие проблем на холостых оборотах двигателя, при увеличении оборотов и увеличении нагрузки (в движении) антифриз буквально выбивает из-под крышки расширительного бачка. Разборка клапана с последующей чисткой часто помогает устранить проблему. В противном случае требуется замена (предпочтительнее заменить всю крышку).

2. Нарушение циркуляции охлаждающей жидкости.
Возникновение проблем с циркуляцией антифриза приводит к значительному перегреву охлаждающей жидкости, взрывному повышению давления в расширительном бачке и выдавливанию через пробку.

Причины явления:

Выход из строя термостата. Неисправность приводит к циркуляции жидкости по малому кругу (исключается радиатор, где происходит охлаждение в рабочем режиме). Ситуация чревата перегревом двигателя и жидкости в системе охлаждения.

Образование воздушных пробок в патрубках радиатора или засорение каналов накипью и/или механическими частицами. Требуется чистка и промывка радиатора. Несвоевременно обнаруженная проблема приведет, как и в предыдущем случае, к серьезным неисправностям силового агрегата.
Отказ водяного насоса.

3. Утечка антифриза.
Самый типичный вариант — отсутствие циркуляции антифриза в системе. Уменьшение количества жидкости приводит к повышению ее температуры при охлаждении двигателя. Перегрев способствует интенсивному испарению антифриза, значительному повышению давления.

Происходит постоянная перегонка антифриза в расширительный бачок вне зависимости от режима и оборотов двигателя. Постоянный уровень после охлаждения указывает на проблему с циркуляцией. Снижение уровня до минимальной отметки (или ниже) свидетельствует о нарушении герметичности системы.

В последнем случае задача автолюбителя выяснить, почему возникает течь, определить детали и соединения, требующие ремонта или замены.
Старение (износ) труб и шлангов, предназначенных для соединения компонентов системы охлаждения. Детали подвергаются постоянному воздействию жидкости, нагретой до высокой температуры, что увеличивает интенсивность процесса старения. Среди наиболее вероятных проблемных мест — соединительные шланги на баке. В качестве временной меры может помочь установка дополнительных зажимов. Лучшее решение – замена изношенных деталей.
Трещины в радиаторах системы охлаждения, печки, кондиционера. На проблемы с печкой указывает появление характерного запаха антифриза в салоне.
Нарушение целостности уплотнений насоса, термостата. Следы жидкости на поверхностях соседних деталей помогут обнаружить проблемный узел.
Прогар (пробитие) прокладки ГБЦ. В результате возникает риск попадания антифриза в цилиндры силового агрегата и систему смазки или смешивания жидкости в системе охлаждения с используемыми для смазки маслами. Симптомами неисправности являются белый дым из выхлопной трубы автомобиля, пар из-под капота (при поломке наружу), образование эмульсии в расширительном бачке и/или масляном поддоне. Неисправность требует немедленного внимания, так как ухудшение качества масла и охлаждающей жидкости чревато перегревом силового агрегата, ускоренным износом шеек коленчатого вала, проблемами с распредвалом, цилиндро-поршневой группой, заклиниванием двигателя. Прокладку необходимо заменить.

Диагностика неисправности

Основная проблема антифриза в том, что он очень быстро испаряется, что затрудняет поиск места утечки. Однако большое количество антифриза можно обнаружить в луже под автомобилем.

Бывают случаи, когда тосол уходит в салон автомобиля — это будет свидетельствовать о неисправности кранов печки, которые заменяются. Еще одним признаком являются соответствующие выделения из выхлопной трубы: мокрые пятна на конце и дым характерного цвета. Скорее всего, неисправна прокладка ГБЦ и антифриз попадает в выхлоп автомобиля.

На переднеприводных автомобилях следы антифриза могут быть и под картером ГРМ. Это указывает на проблему с водяным насосом и требует замены.

Не забудьте проверить состояние и надежность трубок системы охлаждения. Особенно это касается расширительного бачка, так как антифриз иногда может выдавливаться на дне бачка через соединение с патрубком.

Чаще всего все эти признаки будут сопровождаться закипанием антифриза во время поездки. Узнать об этом можно с помощью указателя температуры охлаждающей жидкости. Если стрелка отклонилась до отметки, не соответствующей норме, то необходимо остановить автомобиль и внимательно осмотреть систему охлаждения.

ПОСЛЕДСТВИЯ ВЫБРОСА АСТАНЕ

Если не принять никаких мер по устранению неисправности и продолжить движение дальше, то последствия такой езды могут быть достаточно серьезными. Если антифриз выдавится из бачка до отметки меньше минимальной, мотор просто перегреется.

Последствия перегрева двигателя очень печальны. Как правило, в первую очередь страдает прокладка ГБЦ. Он состоит из материала, который поддается большому повышению температуры и выгорает, теряя свои свойства. Антифриз попадает в картер и делает масло слишком жидким. Такая смесь уже не сможет обеспечить надежную смазку узлов и тогда механизм заедает или происходит гидроудар.

Если охлаждающая жидкость полностью выдавлена, моторное масло не будет повреждено. Однако многие элементы ГБЦ, которые деформируются и нарушают работу механизма, могут негативно отреагировать на повышение температуры. В результате двигатель теряет мощность или вообще не заводится и тогда ему потребуется дорогостоящий ремонт.

КАК РЕШАТЬ ПРОБЛЕМЫ С РАСШИРИТЕЛЬНЫМ БАКОМ

Несомненно, во избежание каких-либо проблем с системой охлаждения необходимо вовремя реагировать на сигналы тревоги и принимать превентивные меры.

Прежде всего, помните, что в системе охлаждения нельзя использовать бывшие в употреблении детали. Особенно это касается резиновых деталей (труб и шлангов). Все уплотнения и шланги должны быть новыми. Они не должны иметь внешних дефектов или других повреждений, препятствующих их нормальной работе.

Чтобы антифриз не выдавливался из-за закипания, старайтесь не использовать дешевую охлаждающую жидкость, купленную в сомнительном магазине. Используйте только качественный антифриз.

Недостаточное натяжение ремня ухудшает приток воздуха к радиатору системы охлаждения и приводит к перегреву двигателя и повышенному износу ремня.

Чрезмерное натяжение ремня может привести к повреждению подшипников привода вентилятора и натяжного ролика.

При правильно отрегулированном натяжении ремень должен прогибаться на 8–10 мм при приложении усилия 40 Н (4,0 кгс) посередине между шкивом вентилятора и натяжным шкивом.

Натяжение ремня регулируется перемещением натяжного ролика.

Замена и регулировка натяжения приводных ремней агрегатов с двигателем ЗМЗ-402

1. Головкой «на 13» ослабить гайку верхнего крепления кронштейна натяжного ролика (шланги системы охлаждения сняты для ясности).

2. Ключом «на 14» ослабляем нижнее крепление кронштейна натяжного ролика, удерживая болт ключом «на 12»

3. Подводим кронштейн натяжного ролика к блоку и снимаем ремень со шкивов

4. Пропустив ремень между крыльчаткой вентилятора и радиатором снимаем его

Ослабляем верхнюю и нижнюю опоры генератора

Подводим генератор к блоку цилиндров.

Снимите ремень со шкивов, продев его через крыльчатку вентилятора, аналогично снятию ремня привода вентилятора.

Ставим новые ремни на шкивы.

Натягиваем ремень привода вентилятора, отодвинув натяжной ролик от блока цилиндров и затянув крепления верхнего и нижнего натяжного ролика.

Аналогично натягиваем ремень привода генератора, отодвинув генератор от блока цилиндров, после чего затягиваем верхнее и нижнее крепления генератора.

Проверяем регулировку натяжения ремня приложением усилия 4 кгс к середине верхних ветвей.

Прогиб ремня привода генератора должен быть 8–10 мм, а ремня привода вентилятора – 7–9 мм.

При необходимости повторите регулировку.

Замена и регулировка натяжения приводного ремня агрегатов с двигателем ЗМЗ-406

1. Ключом на 12 ослабить затяжку болта крепления натяжного ролика (для наглядности радиатор двигателя снят) .

2. Ослабляем натяжение ремня, поворачивая болт натяжного ролика против часовой стрелки ключом «на 10»

3. Снимаем ремень со шкивов.

Установка нового ремня.

Вращая болт натяжного ролика, добиваемся прогиба ремня 15 мм под нагрузкой 8 кгс, приложенной посередине горизонтальной ветви привода (между шкивами генератора и насоса)

Затянуть болт крепления натяжного ролика.

Ослабьте болт 1 на два-три оборота.

Отвернув регулировочный болт 2, ослабить натяжение ремня и снять его.

Осмотрите ремень.

При наличии трещин, расслоения резины, разрывов, отложений грязи между ребрами и т.п. замените ремень.

Осмотрите шкивы.

При загрязнении или повреждении шкивы следует очистить или заменить.

При необходимости снять натяжитель отверните три болта 3, при этом, для облегчения откручивания болта под роликом, отведите ролик вверх.

Установка

1. Наденьте ремень на шкив коленчатого вала.

2. Наденьте ремень на шкивы водяного насоса и генератора.

3. Затем наденьте ремень на натяжной ролик.

После установки ремня отрегулируйте его натяжение.

Регулировка натяжения

При правильно отрегулированном натяжении ремень должен прогибаться на 15 мм при приложении усилия 8 кгс посередине между шкивами генератора и водяного насоса.

Натяжение ремня регулируется перемещением натяжного ролика.

1. Ослабьте болт 1.

Завинчивая или выкручивая болт 2, отрегулируйте натяжение ремня. Затяните болт 1.

2. Проверьте прогиб ремня.

Детали на картинках:

Ключом «на 12» ослабить затяжку болта крепления натяжного ролика (радиатор двигателя для наглядности снят).

Ослабляем натяжение ремня, повернув болт натяжного ролика против часовой стрелки ключом «на 10»

Снятие ремня со шкивов

Установка нового ремня.
