Признаки неисправности коммутатора системы зажигания

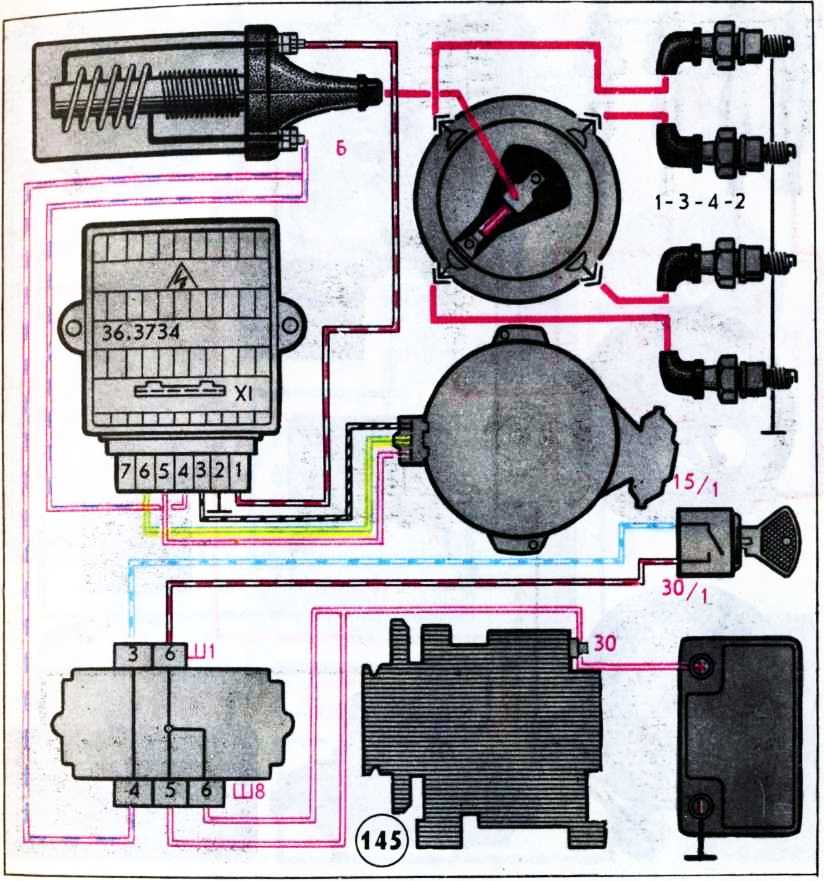

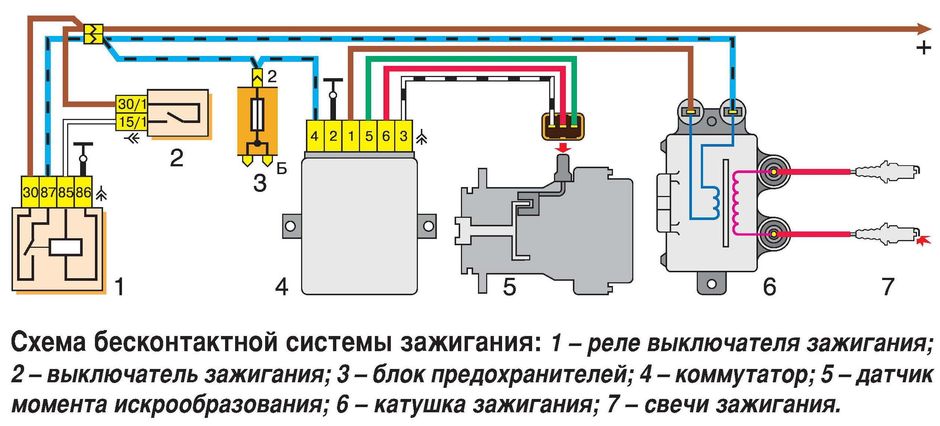

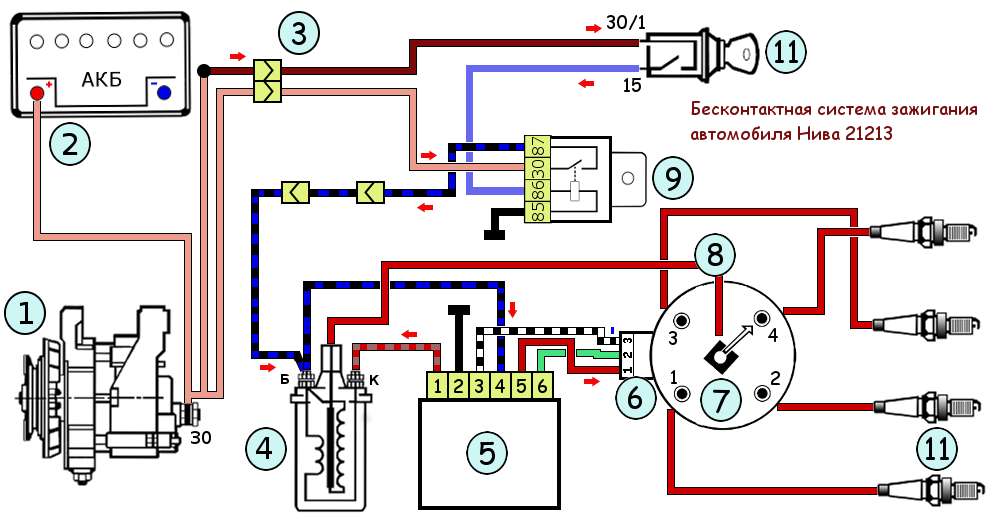

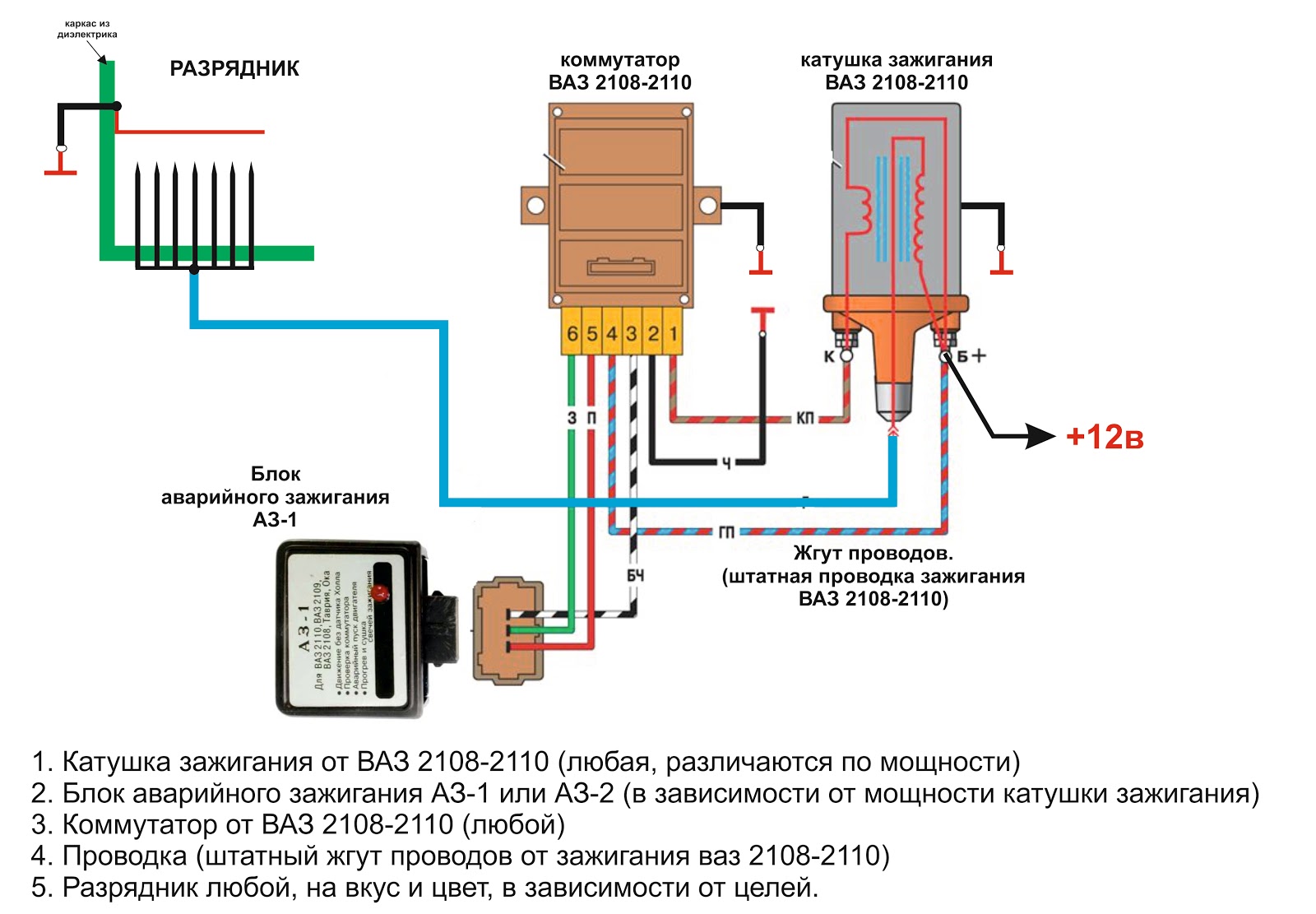

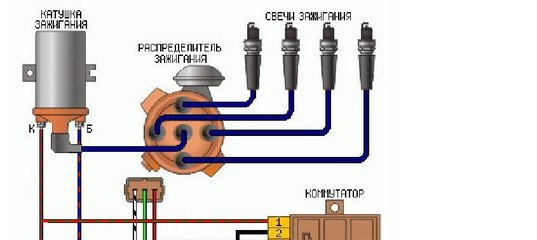

В бесконтактной системе зажигания карбюраторного двигателя коммутатор играет роль прерывателя электрического тока протекающего через первичную обмотку катушки зажигания.

От него напрямую зависит будет искра на свечах зажигания или нет.

На примере коммутатора бесконтактной системы зажигания карбюраторного двигателя 21083 (1,5 л) автомобилей ВАЗ 21083, 21093, 21099 рассмотрим какие могут быть признаки его неисправности.

Признаки (симптомы) неисправности коммутатора системы зажигания

В большинстве случаев признаков неисправности коммутатора всего два.

1. Двигатель автомобиля не запускается.

При прокрутке коленчатого вала стартером нет даже вспышек цилиндрах (двигатель не схватывает). Наиболее часто встречающийся признак неисправности коммутатора. Если проверить искру на свечах зажигания, то ее просто не будет.

Это означает, что коммутатор полностью вышел из строя (например, от скачка напряжения в бортовой сети автомобиля) и система зажигания двигателя не работает.

2. Двигатель автомобиля троит на холостом ходу.

Чаще всего он очень неустойчиво работает на холостых и пытается заглохнуть. Все из-за того, что коммутатор неисправен, работает с перебоями и искрообразование нарушено.

Следует учитывать, что аналогичные признаки (симптомы) могут появиться при выходе из строя датчика Холла или утечке тока высокого напряжения на «массу» (например, через бегунок или крышку трамблера), либо при выходе из строя катушки зажигания. Но, в любом случае, при появлении перечисленных признаков, в числе прочих проверок нужно проверять и исправность коммутатора.

Что делать если налицо признаки неисправности коммутатора системы зажигания?

В первую очередь необходимо проверить проводку. Как провода цепи низкого напряжения системы зажигания, так и высоковольтные провода. Так как, например, если поврежден (окислились наконечники или выгорела центральная жила) или соскочил высоковольтный провод от катушки на крышку трамблера так же не будет искры.

Если все в порядке, можно проверить сам коммутатор.

Коммутатор бесконтактно-транзисторной системы зажигания (БТСЗ) наиболее точно проверяется при помощи осциллографа и генератора прямоугольных импульсов. Но не у каждого такой прибор есть. Поэтому проверяем его при помощи контрольной лампы. См. «Проверка коммутатора контрольной лампой».

Проверка исправности коммутатора системы зажигания контрольной лампой

К более простым способам проверки можно отнести проверку по вольтметру — коммутатор исправен если при включении зажигания стрелка вольтметра сначала притормаживает, а потом отклоняется вправо. Либо проверка заменой своего коммутатора на новый или заведомо исправный.

Примечания и дополнения

— При замене или проверке коммутатора запрещается отсоединять от него колодку проводов при включенном зажигании, во избежание повреждения его электронной начинки.

Еще статьи по системе зажигания карбюраторного двигателя

— Почему греется коммутатор системы зажигания двигателя ВАЗ?

— Установка момента зажигания (угла опережения зажигания) на автомобилях ВАЗ 2108, 2109, 21099

— Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Проверка бесконтактной системы зажигания ВАЗ 2108, 2109, 21099

— Чем различаются свечи зажигания для инжекторного и карбюраторного двигателя?

Подписывайтесь на нас!

Неисправности коммутатора — симптомы и признаки

Назначение и особенности конструкции коммутатора

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки. Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника.

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести

Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее.

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену. Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition.

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.
