Назначение системы охлаждения

Большая часть серьёзных неисправностей автомобиля связана с перегревом двигателя. Температура газов в цилиндре достигает 2000 гр. При сгорании топлива в цилиндре образуется большое количество тепла, которое необходимо отвести и тем самым не допустить перегрева деталей двигателя.

Принципы построения систем охлаждения

Снижение эффективности работы системы охлаждения приводит к увеличению температуры поршней, уменьшению зазоров между поршнем и цилиндром. Тепловые зазоры уменьшаются до нуля. Поршень задевает за стенки цилиндра, образуются задиры, перегретое масло теряет смазочные свойства и масляная плёнка разрывается. Такой режим работы может привести к заклиниванию двигателя. Перегрев сопровождается неравномерным расширением головки блока, болтов крепления, блока двигателя и пр. В дальнейшем разрушение двигателя неизбежно: трещины в головке блока, деформация плоскостей стыка головки и самого блока цилиндров, образуются трещины сёдел клапанов и т. п. — неприятно даже перечислял, всё это, поэтому лучше до этого не доводить!

Система охлаждения двигателя и масла призвана не допустить подобного развития событий, но для того, чтобы система справилась с поставленными задачами, необходимо использовать качественную охлаждающую жидкость (ОЖ). Низкозамерзающие ОЖ называют антифризами — от английского слова «antifreeze». Ранее ОЖ приготовляли на основе водных растворов одноатомных спиртов, гликолей, глицерина и неорганических солей. В настоящее время предпочтение отдано моноэтиленгликолю — бесцветной сиропообразной жидкости с плотностью примерно 1,112 г\см2 и температурой кипения 198 гр. Задача ОЖ не только охлаждать двигатель, но и не кипеть во всём диапазоне температур работы двигателя и его компонентов, иметь высокую теплоёмкость и теплопроводность, не пениться, не оказывать вредного воздействия на патрубки и уплотнения, обладать смазывающими и антикоррозийными свойствами.

В 70 х годах выпускался антифриз на основе водного раствора моноэтиленгликоля с температурой начала кристаллизации — 40 гр. Он не требовал разбавление водой при добавлении в систему охлаждения. Этот препарат получил название ТОСОЛ — по названию лаборатории «Технология Органического Синтеза». Т.к. название не запатентовано, то ТОСОЛом называют готовый к применению продукт, а «антифризом» — концентрированный раствор (хотя ТОСОЛ тоже антифриз).

Готовые антифризы окрашивают для безопасности и выбирают броские цвета: синий, зелёный, красный. В процессе эксплуатации антифриз теряет полезные свойства — снижаются антикоррозийные свойства, возрастает склонность к пенообразованию. Срок службы отечественных ОЖ от 2 до 5 лет, импортных 5-7 лет.

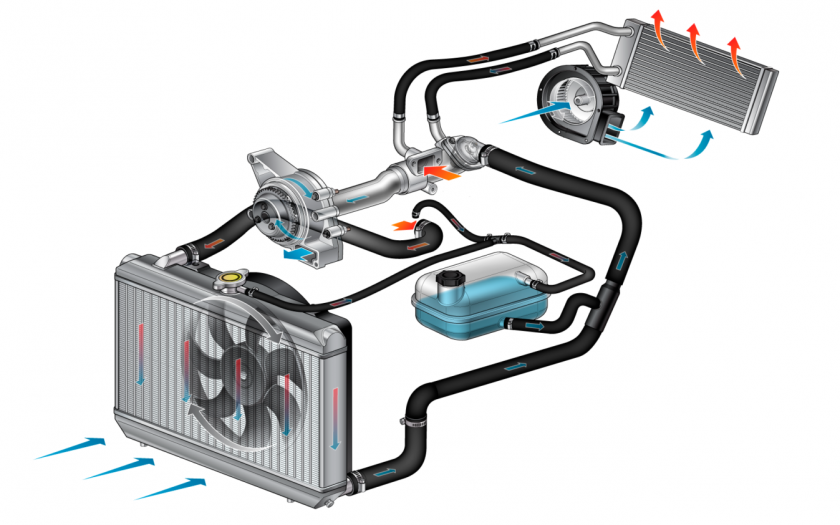

На рисунке, приведённом ниже, изображена схема системы охлаждения автомобиля. Ничего особенного или сложного в системе охлаждения нет и тем не менее…

Рис. 1 — двигатель, 2 — радиатор, 3 — отопитель, 4 — термостат, 5 — расширительный бачок, 6 — пробка радиатора, 7 — верхний патрубок, 8 — нижний патрубок, 9 — вентилятор радиатора, 10 — датчик включения вентилятора, 11 — датчик температуры, 12 — помпа.

При пуске двигателя начинает вращаться помпа (водяной насос). Привод помпы может иметь свой шкивок, приводимый во вращение ремнем вспомогательного оборудования или приводиться вращением ремня ГРМ. В системе охлаждения находится крыльчатка, которая вращаясь, приводит в движение охлаждающую жидкость. Для быстрого прогрева двигателя система «закорочена», т.е. термостат закрыт и не пропускает жидкость в радиатор охлаждения. По мере роста температуры охлаждающей жидкости открывается термостат, переводя систему в другое состояние, когда охлаждающая жидкость проходит по длинному пути — через радиатор системы охлаждения (короткий путь перекрыт термостатом). Термостаты имеют различные характеристики открытия. Обычно на кромке нанесена температура открытия. Наверное не стоит объяснять устройство радиатора. В нижней части радиатора установлен датчик включения вентилятора. Если температура охлаждающей жидкости достигнет определённой величины — датчик замкнётся, а т.к. электрически он соединён на разрыв цепи питания электровентилятора, то при замыкании — должен включиться вентилятор системы охлаждения. По мере остывания охлаждающей жидкости — вентилятор выключается, а термостат перекрывает длинный путь на короткий. Всё просто, но не очень…

Такая схема является основой, но жизнь не стоит на месте и различные производители усовершенствуют системы охлаждения. На некоторых автомобилях Вы не найдёте датчика включения вентилятора системы охлаждения, т.к. вентилятор включается от ЭБУ двигателем в зависимости от показаний датчика температуры охлаждающей жидкости. Стоит обратить внимание на ситуацию, при которой при вклинении зажигания — сразу включается вентилятор системы охлаждения. Или неисправен датчик температуры, или повреждены его цепи, или неисправен сам ЭБУ двигателем — он «не видит» температуру двигателя и на всякий случай включает сразу вентилятор.

На некоторых а\м на пути к отопителю установлены специальные электроклапана, разрешающие или перекрывающие путь охлаждающей жидкости (БМВ, МЕРСЕДЕС). Такие клапана иногда «помогают» системе охлаждения выйти из строя.

Поиск и устранение неисправностей в системе охлаждения

Специалистами фирмы «АБ-Инжиниринг» под руководством Хрулева А. Э. разработала таблица причин и последствий перегрева двигателя. Сам перегрев двигателя — это температурный режим его работы, характеризуемый закипанием охлаждающей жидкости. Но не только перегрев является неисправностью. Работа двигателя при постоянно пониженной температуре тоже считаем неисправностью, т.к. при этом двигатель работает при несвойственном ему температурном режиме. Выход из строя термостата, электровентилятора или вязкостной муфты, термовыключателей и пр. приведет к нештатной работе системы охлаждения. Если водитель вовремя обнаружит признаки нарушения теплового режима работы двигателя и не допустит необратимых процессов, то ремонт системы охлаждения не будет дорогим и долгим. Поэтому настоятельно рекомендуем обратить Ваше (и Ваших клиентов) внимание на температурные режимы двигателя.

Поиск неисправности рекомендуем проводить с «холодного» двигателя до установления рабочего режима.

А. Первым делом необходимо проверить схему соединения патрубков системы охлаждения, если автомобиль не новый или поступил в ремонт после ремонта на другом сервисе.

Кому-то такое предложение покажется смешным, но жизнь показала обратное, примеры:

• собранный после капремонта автомобиль имел соединение патрубка системы вентиляции картера с расширительным бачком системы охлаждения;
• установленный нештатный вентилятор с лопастями, направляющими воздушный поток не в ту сторону;
• лопасти электровентилятора свободно вращаются на валу выключенного двигателя;
• разъёмы электровентилятора разболтаны или оборваны и т.п.

Осмотреть радиатор на предмет внешнего засорения. Осмотреть зоны и пути естественного охлаждения двигателя. Отрицательным примером может служить мощная защита нижней части двигателя, которая преграждает путь воздушному потоку, охлаждающему двигатель снизу. Иногда поломка бампера, нижняя часть которого имеет направляющие воздушного потока на двигатель, приводит к перегреву (VW «Пассат» Б3).

Б. После осмотра необходимо проверить уровень охлаждающей жидкости в системе, наличие и исправность клапанов крышек радиатора и расширительного бачка, целостность патрубков и шлангов. Уточнить, какой антифриз или просто вода залиты в систему, т.к. температура кипения у каждой жидкости своя.

Если первые два пункта (А или Б) выявили какие-то неисправности, их необходимо устранить или принять к сведению при вынесении «приговора». При добавлении охлаждающей жидкости необходимо помнить, что не все автомобили спроектированы по принципу «просто добавь воды». К примеру на автомобиле БМВ (М20, Е34) при добавлении охлаждающей жидкости необходимо включить зажигание и установить регуляторы температуры печки в режим «максимально тепло», чтобы включились клапана печки и открылись для движения охлаждающей жидкости по системе, к тому же необходимо поднять радиатор вверх, т.к. расширительный бачок, встроенный в радиатор «чудо-проектировщиками» Германии, расположен ниже уровня печки салона и она часто завоздушивается.

Если есть подозрение на то, что двигатель завоздушен (в системе находится воздух, который препятствует движению жидкости), необходимо выкрутить специальные заглушки системы охлаждения для выпуска воздуха. Расположены они обычно в верхней части системы охлаждения двигателя. Запустить двигатель, включить отопители салона, включит вентилятор. Наблюдать за прогревом двигателя, узлов и агрегатов. Если в системе есть расширительный бачок, то проверить циркуляцию жидкости, т.е. её движение по системе. При добавлении оборотов двигателя до 2 500 — 3 000 в бачок должна поступать мощная струя охлаждающей жидкости. Из выкрученных (не полностью!) заглушек может некоторое время выходить воздух и как только польётся жидкость — заглушки необходимо закрутить. По мере прогрева двигателя из отопителя салона должен идти прогревающийся воздух. Если двигатель прогревается, а воздух из отопителя холодный, то это является первым признаком «завоздушивания» системы охлаждения. Необходимо заглушить двигатель и принять меры по поиску и устранению этой неисправности.

При исправном термостате (температура открытия может быть разной от 80 до 95 градусов) после прогрева нижний патрубок радиатора должен иметь примерно такую же температуру, как и верхний. Если это не так, значит плохая прокачка охлаждающей жидкости через радиатор.

При исправном термостате через некоторое время после его открытия должен включиться вентилятор системы охлаждения. Если в системе установлен не электровентилятор, то необходимо проверить датчик включения цепи электромагнитной муфты или работу вязкостной муфты. При неисправности вязкостной муфты вентилятор системы охлаждения на разогретом двигателе можно остановить и удерживать рукой (при остановке соблюдать осторожность — останавливать мягким предметом, чтобы не повредить крыльчатку вентилятора или руку). Необходимо проверить напор воздуха и его температуру — горячий воздух должен быть направлен на двигатель.

Давление в системе охлаждения должно медленно возрастать по мере прогрева двигателя и медленно опускаться после выключения двигателя. Если верхний патрубок, идущий к радиатору раздувается при повышении оборотов двигателя, необходимо проверить, не попадают ли в систему охлаждения часть отработанных газов. Обычно это заметно по масляной плёнке в расширительном бачке или пузырению охлаждающей жидкости. При этом из глушителя обычно интенсивно идёт белый дым от разогретой и испаряющейся охлаждающей жидкости, попадающей в цилиндры двигателя. В таком случае необходимо проверить маслозаливную горловину двигателя и сели на ней белая эмульсия, то охлаждающая жидкость не только в цилиндрах двигателя, но и в системе смазки (необходимо прекратить движение). Приведём несколько примеров из практики различных сервисов, которые «говорят» о том, что диагностика Двигателя неотделима от диагностики всех систем автомобиля, в том числе и системы охлаждения.

А\м МАЗДА 626 — хозяин жалуется на неравномерность оборотов двигателя или повышенные обороты холостого хода. Проверка системы управления (и самодиагностика) не выявили неисправности. Обратили внимание на повышенное напряжение на температурном датчике охлаждающей жидкости.

Система управления добавляет количество топлива, т.к. реагирует на высокое напряжение на датчике (двигатель холодный). Оказалось, что в системе охлаждения мало жидкости, датчик «оголён». Просто добавлен до нормального уровень охлаждающей жидкости и обороты нормализуются.

А\м ФОРД — охлаждающая жидкость попадала в масло нетрадиционным путём — через систему охлаждения масла, расположенную вокруг масляного фильтра.

А\м ФОРД — после прогрева двигателя переставал работать один цилиндр. Замена свечи и другие работы приводили к положительному результату (к определению неисправности это не имело отношения, просто за время проведения работ двигатель остывал) — цилиндр начинал работать и клиент уезжал. На следующий день он снова у нас. Оказалось — трещина в головке блока в районе выпускного клапана неработающего цилиндра. Пока двигатель холодный — всё в норме. При прогреве — трещина увеличивалась и начинала пропускать охлаждающую жидкость в цилиндр. Смесь обеднялась и начинались перебои в работе, а затем полностью отключался цилиндр.

Таких примеров можно приводить много, они есть в практике каждого авторемонтника. Главный вывод должен сделать себе каждый, кто серьёзно занят авторемонтом — замечать и анализировать всё значительное и незначительное, т.к. эти позиции могут резко поменяться местами.

Принцип и назначение водяной системы охлаждения тепловоза

Маневровые и магистральные тепловозы оборудованы двигателями внутреннего сгорания, которые выделяют тепло при работе. Чрезмерный нагрев элементов мотора приводит к серьезным неисправностям и выходу из строя тяжелой техники. Чтобы этого избежать, локомотивы оснащают водяной системой охлаждения. Она помогает поддерживать правильный температурный режим и защищает дизель от перегрева.

Маневровые и магистральные тепловозы оборудованы двигателями внутреннего сгорания, которые выделяют тепло при работе. Чрезмерный нагрев элементов мотора приводит к серьезным неисправностям и выходу из строя тяжелой техники. Чтобы этого избежать, локомотивы оснащают водяной системой охлаждения. Она помогает поддерживать правильный температурный режим и защищает дизель от перегрева.

Как водяная система охлаждения влияет на мотор тепловоза?

Водяную систему охлаждения используют для отвода и рассеивания в атмосферу избыточной теплоты от:

• втулок,
• крышек цилиндров,
• выпускных коллекторов,
• деталей турбокомпрессора.

Применение системы охлаждения позволяет обеспечить нормальную работу двигателя в течение длительного времени.

Устройство водяной системы охлаждения

Магистральные и маневровые тепловозы оборудованы водяной системой охлаждения, задача которой — эффективное отведение тепловой энергии от элементов дизеля в атмосферу. В конструкции может быть 1, 2 или 3 контура закрытого типа. За транспортировку охлаждающих жидкостей отвечают 2 водяных насоса, установленных на ДВС. Система состоит из элементов:

• закрытых трубопроводов,
• охлаждающих радиаторов,
• центробежных насосов,
• терморегуляторов,
• контрольных приборов.

Один из важнейших элементов — радиатор системы водяного охлаждения. Он представляет собой дополнительное теплообменное устройство, которое может отводить тепло, выделяемое при работе дизеля. Пока тепловоз находится в движении, а мотор работает, теплообменник постоянно охлаждает горячую воду уличным воздухом.

Радиатор собирают из унифицированных водяных секций охлаждения. На рынке представлено несколько вариантов секций, которые отличаются конструкцией. К первому типу относятся изделия, представляющие собой совокупность плоскоовальных трубок из латуни и охлаждающих медных пластин. Ко второму типу относятся секции, выполненные в виде круглых охлаждающих трубок. Если стоит задача повысить надежность водяной системы охлаждения тепловоза, стоит выбрать секции радиатора первого типа. Это обусловлено преимуществом плоскоовальных трубок — они не оказывают негативного влияния на теплотехнические характеристики секции радиатора.

Принцип действия водяной системы охлаждения тепловоза

Водяная система нужна не только для охлаждения дизеля. Ее также применяют, чтобы подогревать топливо в топливоподогревателе, обогревать кабину машиниста и нагревать воду в бачке санузла в период холодов.

Вода перемещается в системе так:

1. Центробежный водяной насос дизеля забирает жидкость из секций радиатора холодильной камеры.
2. Вода попадает в полости охлаждения дизеля и турбокомпрессоров.
3. Нагретая вода должна стать охлажденной, поэтому она перемещается в секции радиатора, где охлаждается уличным воздухом.

Чтобы водяная система работала, необходимо следить за ее наполняемостью. Для заправки используют пресную кипяченую воду с антикоррозийной присадкой.

Заливают жидкость под давлением через горловины с одной из сторон тепловоза. Если нужна дозаправка, применяют ручной насос. Заправлять также нужно бак умывальника. Для этого воду заливают в заправочную горловину, которая располагается под главной рамой с левой стороны локомотива.

Зимой и в другие холодные периоды горячая вода через один из открытых вентилей поступает в секцию отопительно-вентиляционной установки для обогрева кабины машиниста. Через другие открытые вентили вода попадает в систему для подогрева топлива в топливоподогревателе и для нагрева воды в бачке санузла. В летний период перечисленные вентили закрыты.

Что влияет на надежность и долговечность водяной системы охлаждения?

Чем надежнее оборудование тепловоза, тем дольше он служит и требует меньше финансовых вложений. Чтобы система охлаждения двигателя локомотива была долговечной и исправно работала, она должна состоять из прочных элементов.

Рассмотрим на примере радиаторов. К надежным относятся секции, которые состоят из латуни и меди. Это материалы повышенной прочности, которые не боятся перепадов температур, не теряют прочностные характеристики в мороз, обладают хорошими антикоррозийными свойствами.

Долговечность и надежность водяной системы охлаждения тепловоза также зависит от качества обслуживания. Если своевременно промывать оборудование, очищать элементы радиатора от накипи и выполнять другие необходимые манипуляции, можно значительно увеличить срок службы конструкции.

Что такое система охлаждения двигателя?

Содержание

Двигатель — это устройство, преобразующее химическую энергию топлива в полезную механическую работу. Когда двигатель работает, он сильно нагревается. Это тепло может привести к отказу двигателя. Поэтому для правильного охлаждения двигателя в автомобиле используется система охлаждения двигателя. Как правило, система охлаждения постоянно поддерживает температуру двигателя. В этой статье в основном объясняется работа системы охлаждения двигателя, типы, детали и области применения.

Что такое система охлаждения двигателя?

Пожалуйста, включите JavaScript сгорания.

По мере того как охлаждающая жидкость поглощает тепло, ее температура повышается. Эта горячая охлаждающая жидкость возвращается в радиатор через резиновый шланг для охлаждения. Когда нагретая охлаждающая жидкость поступает в радиатор по тонкой трубке, она охлаждается потоком воздуха.

Это ключевой компонент двигателя внутреннего сгорания, который предотвращает перегрев двигателя . Система охлаждения охлаждает двигатель, а также стабилизирует температуру в соответствии с рабочими требованиями двигателя.

Основной функцией системы охлаждения двигателя является поддержание нормальной температуры двигателя и предотвращение его перегрева.

Система охлаждения двигателя охлаждает двигатель за счет циркуляции охлаждающей жидкости (смесь воды и антифриза) через вентиляционные отверстия двигателя. Некоторые автомобили используют метод циркуляции воздуха для охлаждения двигателя. В этом методе воздух проходит через ребристый корпус цилиндра.

Перегрев двигателя может привести к повреждению или полному отказу двигателя. Это тепло образуется за счет сгорания воздушно-топливной смеси внутри камеры сгорания. Когда процесс сгорания завершается, температура двигателя становится очень высокой. Система охлаждения извлекает этот двигатель методом теплопередачи.

Система охлаждения работает эффективно, устраняя избыточное тепло от двигателя внутреннего сгорания и помогая поддерживать нормальную рабочую температуру двигателя.

Работа системы охлаждения двигателя

Когда двигатель работает, он сильно нагревается. Это тепло образуется за счет сгорания топливовоздушной смеси внутри камеры сгорания двигателя внутреннего сгорания. Система охлаждения используется для контроля нагрева двигателя.

В блоке двигателя вместе с цилиндром двигателя имеется несколько вентиляционных отверстий. Эти вентиляционные отверстия обеспечивают циркуляцию охлаждающей жидкости через головку двигателя, рассеивая тепло двигателя и позволяя охлаждающей жидкости оптимально вытекать из двигателя. Резиновые шланги соединяют вход и выход водяного насоса с двигателем.

Система охлаждения работает следующим образом:

1. По мере прогрева двигателя начинает работать система охлаждения. Водяной насос подает охлаждающую жидкость в вентиляционные отверстия двигателя.
2. Когда охлаждающая жидкость начинает циркулировать через вентиляционные отверстия, она поглощает тепло двигателя и снижает его температуру до нормальной рабочей температуры.
3. Когда температура охлаждающей жидкости достигает от 160 до 190 градусов по Фаренгейту, термостат расширяет парафин и открывает его. Термостат действует как клапан, который открывается и закрывается для охлаждающей жидкости.
4. Когда парафин термостата открывается, охлаждающая жидкость проходит по шлангам и попадает в радиатор. Радиатор выполняет роль теплообменника.
5. Когда охлаждающая жидкость поступает в радиатор, вентилятор радиатора продувает холодный воздух через ребра радиатора, что способствует быстрому снижению температуры охлаждающей жидкости.
6. По мере охлаждения охлаждающая жидкость возвращается к водяному насосу. Водяной насос снова закачивает его в вентиляционные отверстия, и весь процесс повторяется.
7. Способность системы охлаждения поглощать тепло зависит от типа двигателя.

Read More: Working of Fuel System

Parts of Engine Cooling System

The engine cooling system has the following major parts:

1. Water pump
2. Radiator
3. Radiator overflow tank
4. Термостат
5. Шланги
6. Датчик температуры охлаждающей жидкости
7. Вентилятор охлаждения радиатора
8. Заглушки
9. Прокладка коллектора и прокладка головки блока цилиндров
10. Сердцевина отопителя

1) Водяной насос

Водяной насос известен как сердце системы охлаждения двигателя . Правильная работа водяного насоса очень важна для правильной работы системы охлаждения. В случае повреждения водяного насоса система охлаждения не может должным образом отводить тепло от двигателя, что может привести к отказу двигателя.

Этот насос имеет радиальное рабочее колесо внутри корпуса. Двигатель приводит в движение рабочее колесо насоса. Поликлиновой ремень используется для соединения шкива насоса двигателя со шкивом насоса. Он передает вращательное движение двигателя на шкив насоса и приводит во вращение рабочее колесо насоса.

Подробнее: Типы водяных насосов

2) Радиатор

Радиатор работает как теплообменник между двигателем и системой охлаждения. Алюминий используется для изготовления радиатора. Он имеет множество трубок и ребер малого диаметра. Он также содержит герметичную крышку, сливную пробку, выпускное и впускное отверстия.

Радиатор передает тепло горячей охлаждающей жидкости, поступающей от двигателя, окружающему воздуху. Этот горячий воздух выбрасывается в окружающую среду или внутрь автомобиля через радиаторы отопителя.

3) Переливной бачок радиатора

Переливной бачок радиатора представляет собой пластиковый резервуар для воды. Он имеет впускной порт, который соединяется с радиатором, и переливной выпускной порт. Устанавливается рядом с радиатором.

Это тот самый бак, в который вы добавляете воду перед поездкой. Таким образом, вы должны добавить соответствующее количество воды в бачок радиатора перед поездкой, чтобы ваша система охлаждения могла работать эффективно.

4) Термостат

Это клапан, который открывается и закрывается для охлаждающей жидкости. Это также помогает изолировать радиатор от двигателя, пока не будет достигнута минимальная температура.

Когда температура двигателя достигает определенной температуры, термостат открывается и позволяет охлаждающей жидкости течь через радиатор. Он содержит парафиновый воск , который открывается и расширяется при определенной температуре.

Если в вашем автомобиле отсутствует термостат, двигатель будет отдавать тепло прямо на радиатор и долго прогреваться.

5) Шланги

В системе охлаждения двигателя резиновые шланги используются для соединения двигателя, радиатора и водяного насоса, чтобы через них проходила вода или охлаждающая жидкость. Эти шланги замыкают цепь.

6) Датчик температуры охлаждающей жидкости

Как следует из названия, датчик температуры охлаждающей жидкости представляет собой устройство, контролирующее температуру двигателя. Он предоставляет необходимые данные для управления рабочей скоростью охлаждающего вентилятора.

Датчик температуры охлаждающей жидкости передает данные на датчик температуры двигателя, который отображает температуру двигателя на приборной панели автомобиля. Система ECU вашего автомобиля использует эти данные для управления скоростью впрыска топлива и опережением зажигания двигателя для улучшения характеристик автомобиля.

7) Вентилятор охлаждения радиатора

В вашем автомобиле может быть больше вентиляторов охлаждения радиатора. Эти вентиляторы установлены внутри радиатора, за ближайшим к двигателю радиатором. Этот вентилятор имеет корпус из соображений безопасности и для надлежащего регулирования воздуха.

Основное назначение вентиляторов радиатора — поддерживать поток воздуха через радиатор, когда автомобиль замедляется или останавливается. Когда автомобиль останавливается с работающим двигателем, вентилятор охлаждения радиатора снижает температуру двигателя.

8) Стопорные заглушки

При изготовлении блока цилиндров специальный песок формирует каналы охлаждающей жидкости в блоке цилиндров. Статуэтка из песка установлена ​​в форму. В эту форму заливается алюминий или жидкое (расплавленное) железо для изготовления блока цилиндров.

По мере остывания отливки песок удаляют. После этого отливка также удаляется из отверстий блока цилиндров. Тогда охлаждающая жидкость сможет беспрепятственно проходить через эти отверстия. Затем заткните отверстия, чтобы охлаждающая жидкость не вытекала.

9) Прокладка коллектора и прокладка головки блока цилиндров

Двигатель внутреннего сгорания состоит из блока цилиндров и головок одного или двух цилиндров. Поверхность, где блок встречается с головкой, плоская для идеальной подгонки. Однако эта посадка не может быть полностью водонепроницаемой, чтобы предотвратить утечку продуктов сгорания. Прокладка головки используется для герметизации блока к головке.

Подробнее: Типы и работа прокладки головки блока цилиндров

10) Сердцевина нагревателя

Горячая охлаждающая жидкость также отдает тепло двигателя радиатору отопителя, который далее передает тепло в салон автомобиля. Для соединения радиатора отопителя с системой охлаждения используются два резиновых шланга.

Первый шланг ведет горячую охлаждающую жидкость от водяного насоса к радиаторам отопителя. Шланг 2 ^и возвращает охлаждающую жидкость в верхнюю часть двигателя.

Типы систем охлаждения двигателя

Система охлаждения двигателя бывает следующих основных типов:

1. Система воздушного охлаждения
2. Система жидкостного охлаждения

1) Система воздушного охлаждения

Эти типы систем охлаждения обычно используются в обычных мотоциклах и автомобилях.

В двигателе с воздушным охлаждением алюминиевые ребра закрывают блок цилиндров. Эти ребра также отводят тепло от цилиндра двигателя. Мощный вентилятор нагнетает воздух в эти ребра, передавая тепло двигателя циркулирующему воздуху для охлаждения двигателя.

Цилиндры этих двигателей более эффективны, чем цилиндры двигателей с водяным охлаждением. Они способны выдерживать более высокие температуры, чем цилиндры с водяным охлаждением.

Система с воздушным охлаждением обеспечивает значительное преимущество, предотвращая коррозионное повреждение системы охлаждения и предотвращая замерзание и закипание охлаждающей жидкости при экстремальных температурах.

Тем не менее, регулирование температуры двигателя с воздушным охлаждением очень сложно, и при значительном повышении фиксированной рабочей температуры необходимы высокотемпературные керамические компоненты.

В системе воздушного охлаждения количество тепла, отбираемого двигателем, зависит от температуры охлаждающего воздуха, температуры ребер, скорости/количества охлаждающего воздуха и общей площади поверхности плавники

Эти типы систем охлаждения двигателя в основном используются в двигателях малой мощности, таких как двигатели небольших воздушных автомобилей, небольшие автомобили, скутеры и мотоциклы, где поступательное движение машины обеспечивает достаточную скорость для охлаждения двигателя. Они также используются в компактных промышленных двигателях.

Подробнее: Работа двигателя с воздушным охлаждением

Преимущества и недостатки системы воздушного охлаждения

Преимущества системы воздушного охлаждения

Система воздушного охлаждения имеет легкий вес.

Недостатки системы воздушного охлаждения

1. Создает сильный шум.
2. Эти системы охлаждения не так эффективны, как системы водяного охлаждения.
3. Не могут обеспечить равномерное охлаждение.
4. Не подходят для больших и мощных двигателей.
5. Они лучше всего подходят для применения при более низких температурах окружающей среды.
6. Система воздушного охлаждения требует очень больших вентиляторов для охлаждения двигателя.

2) Система жидкостного охлаждения

Система жидкостного охлаждения также известна как система непрямого охлаждения . Эта система охлаждает двигатель с помощью жидкого хладагента вместо воздуха.

В этой системе охлаждения фактический охлаждающий материал (т. е. воздух) не охлаждает систему напрямую. Воздух охлаждает воду, а вода охлаждает двигатель.

Эта система использует водяные рубашки вокруг двигателя. Водяной насос используется для циркуляции воды в этих куртках.

Проходя через водяные рубашки, вода отбирает тепло двигателя в процессе теплопередачи. Когда тепло двигателя передается воде, она нагревается. Эта горячая вода движется в радиатор. На радиаторе есть вентилятор, который дует холодным воздухом и охлаждает воду. Эта холодная вода снова закачивается в водяные рубашки, и весь цикл повторяется.

Эти системы охлаждения обычно используются в больших двигателях, таких как грузовики, автобусы, тракторы и автомобили.

Подробнее: Работа двигателя с жидко-охлаждением

Преимущества и недостатки системы охлаждения жидкости

Преимущества системы охлаждения водяного охлаждения

1. . Имеет Compact Design of Engines
2. 1. . Имеет Compact Design of Engines
   3. 1. . Имеет Comprantes Design of Engines
      3. 1. . Имеет Comprantages
         2. 9008
            1. . Имеет Comprantes Design. система водяного охлаждения обеспечивает равномерное охлаждение.
            2. Вы можете установить двигатель с водяным охлаждением в любом месте автомобиля.
            3. Лучше всего подходят как для малых, так и для больших двигателей.

            Недостатки системы водяного охлаждения

            1. Двигатели с водяным охлаждением тяжелее двигателей с воздушным охлаждением, поскольку они имеют циркуляционный насос, радиатор и рубашки.
            2. Эти системы потребляют больше энергии и снижают КПД двигателя.
            3. Присутствие воды может вызвать коррозию деталей двигателя.
            4. Эти системы требуют регулярного и более тщательного обслуживания, чем система воздушного охлаждения.

            Почему важна система охлаждения двигателя?

            Система охлаждения двигателя является наиболее важной частью автомобиля. Он предотвращает повреждение двигателя. Вы должны использовать систему охлаждения двигателя по следующим причинам:

            1. Во время работы двигателя температура внутри двигателя может достигать 2500 ^o C, что выше температуры плавления деталей двигателя. Такая высокая температура может расплавить или повредить детали двигателя. Поэтому необходимо использовать систему охлаждения для отвода максимального тепла от двигателя.
            2. Из-за большого количества тепла в двигателе могут возникнуть термические напряжения. Поэтому система охлаждения требует снижения температуры двигателя, что снижает термические напряжения.
            3. Движущиеся части двигателя требуют надлежащей смазки. Система смазки снижает трение движущихся частей и обеспечивает правильную работу двигателя. Однако высокая температура двигателя может изменить свойства смазки. Изменение свойств смазки может повлиять на движущиеся части двигателя. Поэтому, чтобы это остановить, необходимо использовать систему охлаждения двигателя.
            4. Чем выше температура, тем ниже объемный КПД двигателя.
            5. При определенных условиях ребра охлаждения могут вибрировать и повышать уровень шума.
            6. При высоких температурах мощность двигателя снижается.

            FAQ Раздел

            Что такое система охлаждения?

            Система, отводящая дополнительное тепло от двигателя и предотвращающая его перегрев, называется системой охлаждения. Система охлаждения состоит из охлаждающей жидкости, термостата, шлангов, водяного насоса, радиатора и заглушки. Он использует воздух или жидкость (например, воду или охлаждающую жидкость) для отвода тепла от двигателя.

            Каковы функции системы охлаждения?

            Система охлаждения двигателя выполняет следующие основные функции:

            1. Основной функцией системы охлаждения является отвод дополнительного тепла от двигателя и предотвращение его перегрева
            2. Обеспечивает нормальную рабочую температуру двигателя.
            3. При необходимости увеличивает температуру холодного двигателя.
            4. Отбирает тепло двигателя и подает это тепло на обогреватель для обогрева салона автомобиля.

            Какие компоненты системы охлаждения?

            The engine cooling system has the following components:

            1. Heater Core
            2. Water Pump
            3. Manifold Gasket and Head Gasket
            4. Radiator
            5. Freeze Plug
            6. Radiator overflow tank
            7. Radiator Cooling Fan
            8. Thermostat
            9. Coolant Датчик температуры
            10. Шланги

            Какие существуют типы систем охлаждения двигателя?

            Системы охлаждения двигателя бывают следующих основных типов:

            1. Система водяного охлаждения
            2. Система воздушного охлаждения

            Подробнее

            1. Типы и работа системы подачи топлива топливного регулятора
            2. Признаки неисправности системы охлаждения
            3. Признаки утечки охлаждающей жидкости

            Общие сведения о системе охлаждения — охлаждение под давлением

            | Практическое руководство — двигатель и трансмиссия

            Понимание системы охлаждения вашего гоночного автомобиля

            Насколько горячий у вас двигатель? Это на прохладной стороне? Горячая сторона? Где это должно быть? Насколько большим должен быть радиатор? Антифриз или вода? Разливной или дистиллированный? Вам нужна система охлаждения под давлением? Что такое система охлаждения под давлением?

            Да, вам нужно больше знать о системе охлаждения вашего гоночного автомобиля.

            Конечно, о каждом аспекте системы охлаждения гоночного автомобиля могла бы быть написана (и, вероятно, написана) книга (и вы должны найти их и прочитать). Хотя у нас нет места, чтобы охватить все, мы остановимся на максимально возможном, начиная с основ.

            Для чего предназначена система охлаждения? Двигатель внутреннего сгорания — это просто воздушный насос с автономным приводом. Топливо и воздух воспламеняются, бла, бла, бла — вы все это знаете. Огромным побочным продуктом производства энергии является тепло, и это тепло необходимо отводить от двигателя. Вода — это чистый и эффективный способ сделать это.

            В системе охлаждения жидкость прокачивается через двигатель (через головки цилиндров и вокруг цилиндров). Когда жидкость проходит, она поглощает тепло от процесса сгорания, но тепло необходимо отводить от жидкости. Войдите в радиатор. Радиаторы представляют собой комбинацию резервуаров, трубок и ребер, которые работают вместе как радиатор, отводя тепло от жидкости при прохождении воздуха. Вы все это знали, так что вы должны быть экспертом по охлаждению, верно? Неправильный!

            Это элементарно. Когда дело доходит до гонок, все это наука, а уровень технологий просто поражает. От материалов до дизайна и скорости жидкости, проходящей через двигатель и радиатор, эффективная, действенная система охлаждения представляет собой тщательно просчитанный оркестр, в котором каждая часть системы работает вместе.

            Закрытая система охлаждения

            Закрытая система охлаждения некоторое время была нормой для уличных и гоночных автомобилей. Система довольно проста. Жидкость прокачивается через двигатель и головки цилиндров водяным насосом. Охлаждающая жидкость поглощает тепло двигателя и охлаждается в радиаторе. Хотя закрытая система достаточно эффективна для большинства гонок по шорт-треку, по мере того, как гонки становятся длиннее, а автомобили мчатся ближе (нос к хвосту) в течение более длительных периодов времени, закрытая система во многих случаях требует больше воздуха, чем получает радиатор. Побочным продуктом является более высокая температура охлаждающей жидкости, что часто приводит к перегреву двигателя, что может привести к его повреждению.

            Если вы участвуете в гонках на начальных этапах шорт-трека, где обычно не превышает 50 кругов, это все, что вам нужно. В большинстве случаев, в зависимости от того, где вы живете и в каком климате вы участвуете в гонках, стандартный или штатный радиатор — это все, что вам нужно, чтобы эффективно охлаждать двигатель до субботнего вечера.

            Если вы управляете моделью Super Late или участвуете в гонках на 100 и более кругов, вам может понадобиться система охлаждения под давлением.

            1. Сердцем любой системы охлаждения является радиатор. Он играет неотъемлемую часть системы, отводя тепло от теплоносителя, когда он проходит через активную зону. Воздух, проходящий через радиатор, охлаждает охлаждающую жидкость.

            2. Крышка радиатора помогает контролировать давление в традиционной закрытой системе охлаждения.

            Система охлаждения под давлением

            Системы подачи воды под давлением относительно новы для шорт-треков и серийных автомобилей. Эта технология используется в F-1 и Indy Cars уже много лет. Это более эффективно и безотказно, чем обычная закрытая система охлаждения, которая существует уже 80 лет. Это будущее систем охлаждения, которые появятся в серийных автомобилях и на аренах шорт-трека в течение следующих нескольких лет.

            Давление в системе охлаждения жизненно важно для удержания воды в контакте с металлическими поверхностями головок цилиндров и блока цилиндров. Давление удерживает воздух сжатым и поддерживает контакт воды с металлом, что жизненно важно для предотвращения локального кипения или паровых карманов в области камеры сгорания головок цилиндров. Когда возникает ситуация, вызывающая повышение температуры, например, бедная топливная смесь, слишком большое опережение зажигания или забитый радиатор, воздух в воде расширяется и образует небольшие паровые карманы. Это начнется в области камеры сгорания (самая горячая точка), и паровой карман будет прикреплен к металлической поверхности. Эти места очень сильно нагреваются, и, поскольку они находятся в области камеры сгорания, это создаст проблему детонации. Вот почему двигатели теряют мощность при перегреве. Как только в системе охлаждения появляется пар, проблема усугубляется и продолжает усугубляться.

            При поддержании надлежащего давления в системе точка кипения будет достаточно высокой, чтобы предотвратить перегрев. Чем выше давление, тем выше температура кипения. Например, на уровне моря с 30-фунтовой крышкой температура кипения будет около 265 градусов. С системой под давлением и регулируемым клапаном сброса давления вместо крышки радиатора давление в системе будет превышать 30 фунтов на квадратный дюйм. Другими компонентами этой системы являются аккумулятор и инструмент для установки давления в системе. Аккумулятор представляет собой банку, похожую на напорный бак, в которую стравливается воздух из системы охлаждения. Это может также иметь контролируемое воздушное пространство, которое действует как воздушная пружина. Эта воздушная пружина будет сжиматься при температурном расширении и препятствовать выходу воды через перелив. Он поддерживает давление в системе и является местом установки давления в системе.

            С системой под давлением двигатель может безопасно работать при более высоких температурах. На автомобиле с кольцевой трассой на отверстие решетки можно наклеить больше ленты, что сделает его более аэродинамичным. Существует больший запас прочности для ошибок, таких как засорение радиатора или работа на топливной смеси. Вы можете потреблять меньше энергии и не находиться в опасной зоне перегрева. Например, большинство команд F-1 будут поддерживать давление в системе охлаждения до 50 фунтов на квадратный дюйм и будут участвовать в гонках весь день при температуре 265 градусов.

            3. Водяной насос прокачивает охлаждающую жидкость через головки цилиндров и двигатель. Вода вытягивает нагретый процесс горения.

            4. Водяная горловина соединяет шланг радиатора и впускной коллектор, где охлаждающая жидкость направляется в головки цилиндров.

            5. Высококачественные шланги радиатора очень важны в суровых условиях гонок. Обязательно используйте шланги, достаточно прочные для гонок или достаточно прочные для системы под давлением.

            6. Точные датчики необходимы в гоночном автомобиле. Мониторинг жизненно важных функций вашего двигателя очень важен для обеспечения того, чтобы детали не порвались.

            7. Радиаторы могут сильно пострадать, особенно в гонках по бездорожью. Обязательно регулярно проверяйте радиатор на наличие засоров в сердцевине, погнутых ребер или других повреждений, которые могут снизить охлаждающую способность радиатора. Это может привести к перегреву и повреждению двигателя, за который вы так много работали.

            Охлаждающая жидкость

            Дистиллированная вода, готовая. Антифриз хорош для защиты от коррозии и предотвращения замерзания системы зимой, но это все. Кроме того, если вы выльете антифриз на трассу, вас могут попросить пойти домой и подумать о том, что вы сделали, прежде чем вам снова разрешат участвовать в гонках.

            Водопроводная вода или вода из шланга полна минералов, которые могут вызывать коррозию. Он может буквально заполнить ваш новый радиатор ржавчиной и грязью от двигателя. Это может убить водяной насос, а ржавчина в системе охлаждения делает ее очень неэффективной.

            8. Лучшей охлаждающей жидкостью для гоночных автомобилей является дистиллированная вода. Водопроводная вода содержит минералы, которые делают ее очень агрессивной. Дистиллированная вода предотвратит коррозию, которая может серьезно снизить эффективность системы охлаждения. Такие присадки, как Cooling System Protector от Driven Racing Oil, отлично смазывают систему и предотвращают ржавчину.

            Воздушные камеры

            Конструкция воздушной камеры очень важна. Форма воздушной камеры и переднее отверстие регулируют поток воздуха, проходящего через радиатор. В суперпоздней модели, которая может работать на более высокой скорости, вам может не понадобиться такой большой передний проем, как в более медленном автомобиле, таком как Street Stock, который не выиграет от аэродинамического преимущества меньшего проема.

            Воздушная камера предназначена для направления поступающего воздуха в радиатор, но она также действует как расширительная камера для замедления поступающего воздуха перед прохождением через радиатор. Воздух с высокой скоростью поступает в переднее отверстие и замедляется по мере увеличения воздушной камеры. Преимущество здесь в том, что более медленно движущийся воздух отводит больше тепла от радиатора, поскольку он проводит больше времени, проходя через сердцевину. Если воздух проходит через радиатор слишком быстро, он не будет отводить достаточно тепла от проходящей через него охлаждающей жидкости. Это может привести к высокой температуре двигателя.

            Заключение

            Охлаждение гоночного автомобиля чрезвычайно важно, и есть разные способы сделать это. Проверка системы охлаждения (по крайней мере, проверка радиатора на наличие забитого сердечника) должна быть частью вашей регулярной процедуры технического обслуживания. Также следует регулярно менять охлаждающую жидкость и промывать систему, чтобы обеспечить ее идеальное рабочее состояние. Если вы используете систему охлаждения под давлением, очень важно устанавливать давление перед каждой гонкой и следить за тем, чтобы в системе не было воздуха. С правильно работающей системой охлаждения вы будете сохранять хладнокровие на трассе круг за кругом!

            9. Если вы участвуете в длинных гонках и нуждаетесь в большей прижимной силе, вам лучше всего подойдет система охлаждения под давлением. Системы охлаждения под давлением удерживают воду в контакте с самыми горячими частями двигателя. Поскольку система не содержит воздуха и находится под давлением, в ней нет паровых карманов, которые образуют горячие точки, что позволяет вам работать дольше и с большей температурой.

            10 А-Б. Защита радиатора от мусора чрезвычайно важна, особенно в грязной машине. Многие компании предлагают защитные экраны, которые пропускают достаточно воздуха для охлаждения жидкости в радиаторе, а также предотвращают попадание грязи в сердцевину.

            Trending Pages

            • Генеральный директор Rivian дразнит грядущий компактный электромобиль R2 и новую платформу R3 Первый тест: зачем выбирать базовую комплектацию

            • Этот Toyota Land Cruiser 76 от Rad Overland буквально пуленепробиваемый0555

            Трендовые страницы

            • Генеральный директор Rivian дразнит предстоящие меньшие R2 EV и новую платформу R3

            • 5555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555.
