Датчики – что это такое, их виды, назначение и применение различных типов

Датчик это электронное или электромеханическое устройство, предназначенное для преобразования определенного воздействия в электрический сигнал. Это одно из нескольких определений, которое кажется мне наиболее простым и подходящим.

Датчик можно представить как «черный ящик», имеющий нечто на входе и формирующий на выходе сигнал, пригодный для дальнейшей передачи и обработки (рис.1).

В большинстве случаев мы будем рассматривать параметры и характеристики входного воздействия и вид (способ формирования) выходного сигнала, а также, как это можно использовать для решения конкретных задач.

Схемотехника на уровне принципиальных схем в данном контексте нас не интересует.

Датчики различных типов широко применяются в:

• охранной и пожарной сигнализации;
• системах автоматики;
• телеметрии и управления.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Для начала давайте рассмотрим типы устройств с точки зрения характера регистрируемых ими воздействий. Здесь можно выделить две группы:

• контактные;
• бесконтактные.

Первые подразумевают механическое воздействие. Характерным представителем такой группы являются конечные выключатели, приборы регистрирующие и измеряющие давление, скорость потока жидкостей и газов.

Бесконтактные типы используют несколько принципов обнаружения события: магнитный, оптический, микроволновый, емкостной, индукционный, ультразвуковой.

Каждый из них имеет особенности, определяющие область применения. Например, индукционные датчики не реагирует на предметы из немагнитных материалов. Кроме того, тип устройства определяет дальность действия (обнаружения).

Оптические (оптико электронные), микроволновые, ультразвуковые способны работать на значительном удалении от объекта контроля. Остальные предназначены для использования на небольших расстояниях.

Область применения различных видов датчиков.

В зависимости от назначения, датчики позволяют обнаруживать наличие предмета в зоне своего действия, определять его положение, скорость и направление перемещения, геометрические размеры.

Кстати, техническими характеристиками определяется минимальный размер контролируемого объекта, который может составлять от нескольких миллиметров до десятков сантиметров.

Кроме того датчики используются для контроля температуры, состава, свойств и состояния окружающей среды.

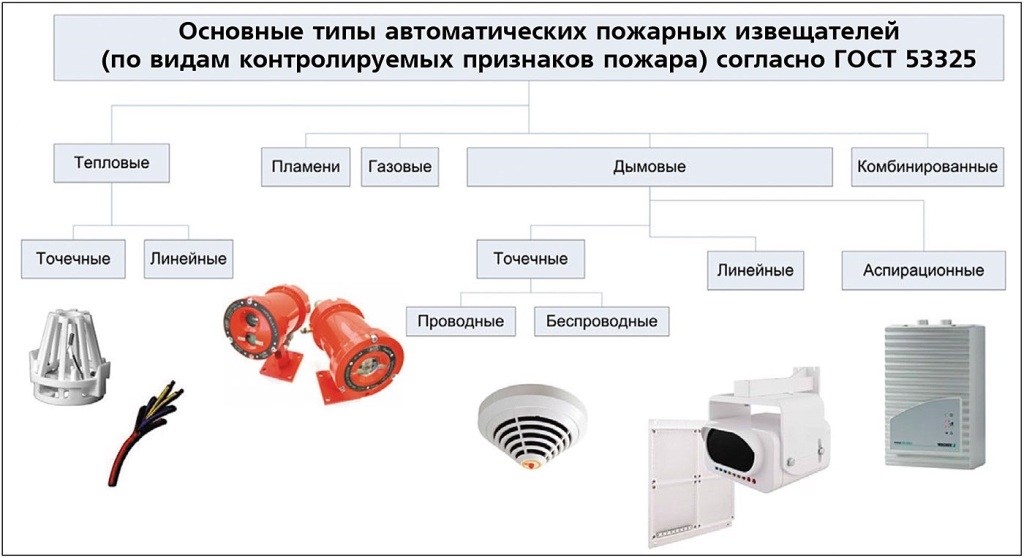

К примеру, датчики дыма в системах пожарной сигнализации позволяют обнаруживать пожар на начальных стадиях. Широко используются датчики уровня, причем как жидкостей, так и сыпучих материалов.

ТИПЫ И ПАРАМЕТРЫ ВЫХОДНЫХ СИГНАЛОВ

Поскольку назначением любого преобразователя является не только обнаружение воздействия, но также его преобразование, то классификация датчиков по способу формирования выходного сигнала не менее важна, чем по обнаруживаемому параметру.

Различают следующие типы выходов:

• пороговый;
• аналоговый;
• цифровой.

Первый самый простой и характеризуется двумя состояниями «0», «1» – выключено, включено. В качестве элементов, формирующих такой сигнал выступают «сухие контакты» (реле) или электронные ключи (транзисторные, тиристорные, симисторные и пр. ).

Основным параметром такого выхода является коммутируемые ток и напряжение.

Причем, обратите внимание, могут быть указаны максимальные и (или) номинальные значения. В первом случае имеется в ввиду непродолжительное время работы в указанном режиме, во втором – неограниченно.

Достоинством таких устройств является универсальность – возможность работы практически во всех системах контроля и управления. Исключение могут составлять специализированные системы, «заточенные» под решение специфичных задач и использующие собственную линейку оборудования.

Аналоговый датчик имеет на выходе сигнал, электрические характеристики которого (чаще напряжение) пропорционально зависят от контролируемого воздействия.

В качестве примера можно привести некоторые виды термодатчиков. Для анализа и обработки такого сигнала требуются специальные схемотехнические решения. Плюсом такого исполнения является высокая информативность.

Наверное многие знают что существует двоичный код, то есть последовательность логических уровней («0» – низкий, «1» – высокий). Таким способом можно передавать информацию о состоянии устройства (значение измеряемого параметра), а также его уникальный адрес.

Датчики, использующие такую технологию называются цифровыми. Подобный сигнал также требует дополнительной обработки, следовательно оборудование, работающее по такому принципу должно быть совместимо. Но в простых системах контроля и управления чаще используется первый способ.

В завершение нужно заметить, что датчики, работающие в системах автоматики и управления могут иметь различную степень пыле-влаго защиты и рабочие температурные диапазоны.

Конкретный тип и конструктивное исполнение устройства определяется в зависимости от решаемых задач и условий эксплуатации.

  *  *  *

© 2014-2022 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Что такое датчик давления, типы и технические характеристики

Содержание:

1. Что такое датчик давления
2. Типы датчиков
3. Технические характеристики и преимущества
4. Устройство датчика давления
5. Области применения
6. Как выбрать

Точные измерительные приборы – важная составляющая деятельности всех современных отраслей хозяйства. Они служат для своевременного учета расхода разных жидкостей, нужны в работе с газовыми смесями и паром.

Кроме классических расходомеров, обладающих различными принципами действия, часто применяются еще и электронные приборы, измеряющие давление. Подобные устройства – обязательный элемент большей части измерительных комплексов и теплосчетчиков. Они часто входят в состав систем, служащих для осуществления автоматического контроля.

Так называемые датчики давления востребованы на предприятиях энергетического комплекса, в производстве продуктов питания, нефтеперерабатывающей сфере и других отраслях, где требуется знать цифровое значение давления для обеспечения бесперебойной и безопасной работы оборудования.

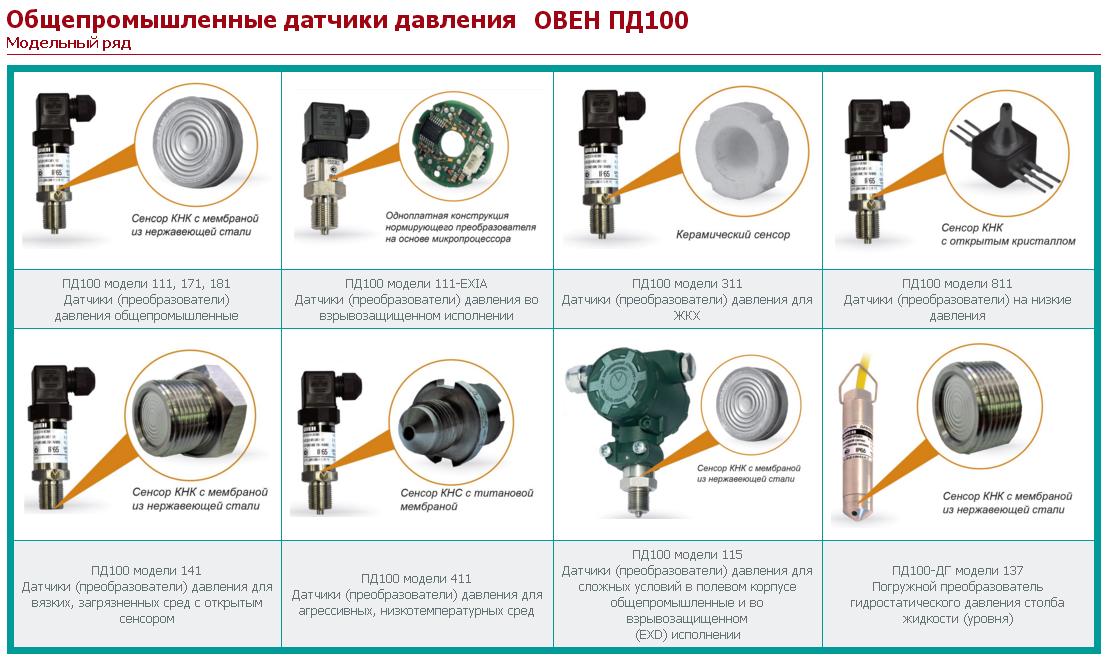

Что такое датчик давления

Датчик давления – это прибор, предназначенный для мониторинга давления в жидкостной либо газообразной среде с передачей сигнала о полученных измерениях на соответствующее оборудование. Это необходимо для своевременной корректировки параметров различных технологических процессов.

Датчик для измерения давления является компактным устройством, представляющим собой жидкокристаллический дисплей в алюминиевом корпусе. В него входят специальные трубки, которые оценивают давление конкретной среды – жидкости, газа или пара, а затем преобразовывают его либо выводят на экран его числовое значение при помощи аналогового или цифрового сигнала.

Принцип осуществления деятельности данного прибора напрямую зависит от типа измеряемого давления:

• абсолютное – полное значение по отношению к принятому нулю (точке перехода вакуума в давление),
• дифференциальное – диапазон давления между двумя заданными точками,
• избыточное – значение по отношению к атмосферному давлению.

Типы датчиков

Датчики давления используются преимущественно в пищевом или же химическом производстве. Особенно интересным вариантом можно назвать практичный и современный интеллектуальный датчик, служащий для измерения абсолютного давления, а также реализующий измерение относительно величины абсолютного вакуума. Данное измерение наиболее часто применяется там, где необходимо произвести быстрый учет давления газа, пара или же тепловой энергии.

По конструкции элементов чувствительности датчики делятся на волоконно-оптические и оптоэлектронные. Первые включают оптический волновод и определяют давление в результате поляризации света. Вторые проводят свет через многослойную конструкцию, каждый слой которой меняет его свойства в зависимости от давления среды.

По виду измерений для датчиков давления принята следующая классификация:

1. Датчик дифференциального давления помогает удачно решать задачи по учету расходования замеряемой среды. Принцип его действия заключается в замере разностей давления между двумя находящимися рядом полостями – плюсовой и минусовой. Он применяется для успешного учета расходов. Узкое устройство в коммуникациях является местным сопротивлением. В процессе прохождения через него происходит изменение характера скорости потока. Перед данным сужающим устройством давление в атмосферах значительно возрастет, а после него – снижается. Чем более высокого коэффициента достигает разница, имеющаяся на входе, а далее и на выходе сужающего устройства, тем выше будет расход той среды, которая протекает по данной трубе. Подобный датчик без особых проблем позволит произвести учет объема данной жидкости не только в самой трубе, но и в данной емкости. Это можно осуществить при помощи измерения давления в столбе жидкости, которая воздействует на плюсовую мембрану. Кроме того, в некоторых случаях производится измерение результатов в минусовой полости давления, которая находится непосредственно под куполом данной емкости. Это необходимо для того, чтобы надежно произвести исключение чрезмерного влияния большинства насыщенных паров. Этот способ называется гидростатическим.

2. Датчик избыточного давления нужен для успешной регулировки и дальнейшего управления всеми техническими процессами. Он может применяться в составе большинства водяных систем, используемых для дальнейшего теплоснабжения; входит в необходимую комплектацию узлов, служащих для коммерческого и полноценного технологического учета всех требуемых жидкостей, газов и пара.

3. Датчики абсолютного давления. Сюда относятся интеллектуальные преобразователи, способные справиться с непрерывным измерением величин абсолютного и избыточного давления. Такие приборы также являются незаменимыми помощниками в случаях, когда нужно одновременно узнать точное значение дифференциального или же гидростатического давления, определиться с величиной давления в разреженных, жидких или же газообразных средах, в которых находится насыщенный или перегретый пар.

Комплексное исполнение датчика давления позволяет использовать его по назначению. Такое устройство применяется в условиях низких и высоких температур, а также в наиболее агрессивных средах.

В каждой из отраслей хозяйства необходимость того или иного датчика определяется сугубо индивидуальным способом, а также реальной надобностью. Выбор прибора зависит от того, какие перед ним поставлены задачи, а также от текущих условий эксплуатации. Заказчик самостоятельно выбирает материал, требующийся для изготовления мембраны разделения, а также корпуса электронного блока.

Технические характеристики и преимущества

К ключевым техническим опциям интеллектуальных датчиков давления можно отнести следующие:

• измерение абсолютного, избыточного, дифференциального, гидростатического давления;
• универсальность использования – измеряемой средой может выступать морская вода, различные виды масел, дизельное топливо, керосин, газ, мазут;
• максимальная температура измеряемой среды — 120 градусов;
• диапазон температур окружающей среды – от -60 до +70;
• абсолютное давление – от 2,5 КПа до 16 МПа;
• избыточное давление – от 0,16 КПа до 100 МПа;
• погрешность измерения — от 0,1 до 0,5%;
• высокий уровень пыле- и влагозащищенности — IP54, IP67.
• межповерочный интервал составляет 5 лет;
• срок гарантии – 3 года.

Датчик давления имеет высокую точность измерений. Если осуществляется специальный заказ, погрешность не превышает 0,04%. Датчики хорошо показывают себя в широком диапазоне измерений, в процессе самодиагностики и перегрузки.

Интеллектуальный счётчик — это надежное средство измерения, которое отвечает заявленным метрологическим и технико-эксплуатационным параметрам, легко работает в агрессивной среде и при низких температурах. Дополнительные плюсы – высокий уровень визуализации, простота использования, комфортный вывод информации на дисплее. Своевременно узнав о превышении давления, можно спланировать действия для предотвращения серьезных проблем.

Устройство датчика давления

Датчик давления состоит из преобразующего элемента; элемента, воспринимающего давление; приемника давления; системы вторичной обработки цифрового сигнала и устройства вывода информации. Все это скрывается в общем корпусе, оснащенном цифровым дисплеем.

Методы измерения давления при помощи датчика:

• тензометрический – чувствительные комплектующие измеряют давление за счет чуткости элементов, которые жестко припаиваются к мембране;
• пьезорезистивный – основан на применении преобразователя давления (мембрана из монокристаллического кремния), находящегося в металло-стеклянном корпусе;
• емкостные преобразователи применяют метод изменения емкости конденсатора;
• резонансный – в основе лежат акустические или электромагнитные процессы;
• индуктивный – основан на постоянных вихревых потоках.

Области применения

Датчики можно использовать в следующих областях:

• медицинской сфере;
• пищевой промышленности;
• тепло- и водоснабжении;
• машиностроительном производстве, а также автомобильной промышленности;
• электронной промышленности, роботостроении.

Счетчики давления позволяют держать под контролем большинство производственных процессов, успешно применяются в важных социальных сферах. Без них невозможно представить нормальную жизнедеятельность.

Как выбрать

Для того чтобы избежать серьезных финансовых расходов и правильно подойти к выбору датчика давления, необходимо учесть несколько важных качественных характеристик:

• диапазон давления – для разных целей использования диапазоны могут резко отличаться друг от друга;
• точность осуществления измерений – в некоторых случаях требуется высочайший уровень точности, например, при разработке двигателей для гоночных автомобилей;
• температура является крайне важным и серьезным показателем, ведь приборы широко востребованы для тех устройств, которые используются в различных температурных диапазонах;
• качество выходного сигнала на данном приборе;
• принцип передачи информации о текущем давлении;
• удобство присоединения датчика давления к технологическому процессу;
• материал изготовления датчика – это существенно, если планируется использовать его в условиях высоких нагрузок;
• наличие сертификата качества, что делает применение датчика максимально безопасным;
• сроки доставки.

Учитывая соответствующие факторы, можно найти подходящий датчик давления, который прослужит максимально долгое время без поломок и прочих проблем. Важно лишь подобрать достойного производителя, имеющего нужную документацию и положительные отзывы, а также правильно произвести установку и начальную настройку.

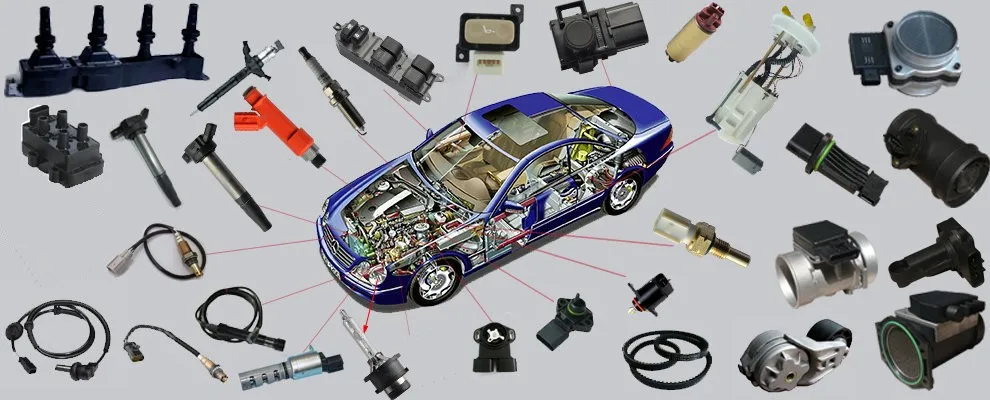

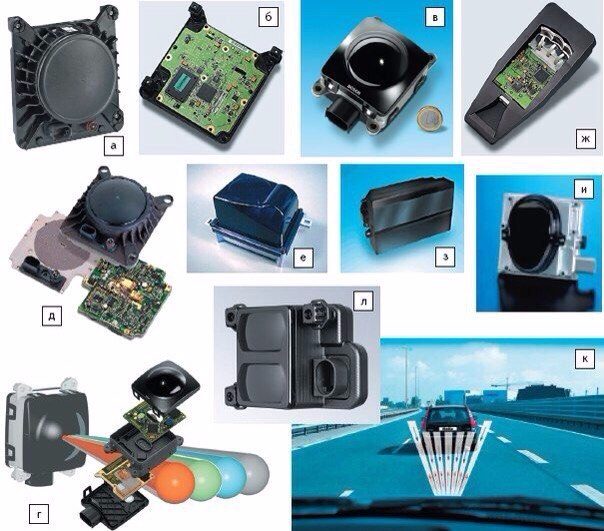

Автомобильные датчики

Электронные системы управления современного автомобиля немыслимы без датчиков. Автомобильные датчики оценивают значения неэлектрических параметров и преобразуют их в электрические сигналы. В качестве сигнала выступает напряжение, ток, частота и др. Сигналы преобразуются в цифровой код и передаются в электронный блок управления, который в соответствии с заложенной программой приводит в действие исполнительные механизмы.

Датчики бывают активными и пассивными. В активном датчике электрический сигнал возникает за счет внутреннего энергетического преобразования. Пассивный датчик преобразует внешнюю электрическую энергию.

Датчики применяются практически во всех системах автомобиля. В двигателе они измеряют температуру и давление воздуха, топлива, масла, охлаждающей жидкости. Ко многим движущимся частям автомобиля (коленчатый вал, распределительный вал, дроссельная заслонка, валы в коробке передач, колеса, клапан рециркуляции отработавших газов) подключены датчики положения и скорости. Большое количество датчиков используется в системах активной безопасности.

В зависимости от назначения различают следующие типы автомобильных датчиков: положения и скорости, расхода воздуха, контроля эмиссии отработавших газов, температуры, давления.

Датчики положения и скорости

Преобразование линейного или углового перемещения контролируемого объекта в электрический сигнал производится с помощью датчиков положения и скорости. В автомобиле используются датчики положения коленчатого вала, положения распределительного вала, положения дроссельной заслонки, уровня топлива, положения педали акселератора, частоты вращения колеса, угла поворота рулевого колеса.

Датчики положения и скорости выполняются контактными или бесконтактными. Несмотря на то, что предпочтение отдается бесконтактным датчикам, контактные устройства еще широко применяются. При всех достоинствах, контактные датчики имеют один существенный недостаток – склонность к загрязнению и, соответственно, снижение точности измерений.

К контактным датчикам положения относятся потенциометры с подвижными контактами, которые измеряют линейные и угловые перемещения объекта. Подвижные контакты перемещаются по длине переменного резистора и изменяют его сопротивление, пропорциональное фактическому перемещению объекта. Потенциометры широко используются в качестве датчика положения дроссельной заслонки, датчика положения педали газа, объемного расходомера воздуха, датчика уровня топлива и др.

В основу работы бесконтактных датчиков положения и скорости положены различные физические явления и эффекты, и соответствующие им датчики: индуктивные, Виганда, Холла, магниторезистивные, оптические и множество других.

Индуктивный датчик широко используется в качестве датчика положения коленчатого вала. Он содержат постоянный магнит, магнитопровод и катушку. Когда стальной объект (зуб шестерни) приближается к датчику, магнитное поле увеличивается, а в катушке наводится переменное напряжение. В отличие от индуктивных датчиков датчики Виганда не используют постоянный магнит, а активируются внешним магнитом.

Наиболее востребованные бесконтактные датчики построены на эффекте Холла. Суть эффекта заключается в том, что постоянный магнит, связанный с измеряемым объектом, при вращении генерирует напряжение, пропорциональное угловому положению объекта.

В датчиках Холла используется несколько схем измерения положения и скорости: вращающийся прерыватель, многополюсный кольцевой магнит, ферромагнитный зубчатый ротор. Для измерения угловой скорости зубчатого ротора применяется дифференциальный датчик Холла – два рядом расположенных измерительных элемента, позволяющих видеть зуб и впадину одновременно.

Магниторезистивные датчики начали применяться сравнительно недавно, но очень популярны. Они построены на магниторезистивном эффекте — свойстве некоторых токонесущих материалов изменять свое сопротивление во внешнем магнитном поле. Различают анизотропные магниторезисторы (АМР) и гигантские магниторезисторы (ГМР). АМР-датчики используют электрическое сопротивление ферромагнитных материалов. Измерительный элемент ГМР-датчика состоит из чередующихся ферромагнитных и немагнитных слоев. Анизотропные магниторезисторы применяются в датчике угла поворота рулевого колеса.

В оптическом датчике для определения углового положения используются светомодулирующий диск с чередующимися прозрачными и непрозрачными секторами. Диск располагается между светодиодом и фоторезистором. При перемещении (повороте) диска на фоторезисторе вырабатываются электрические импульсы, по которым определяется угол и скорость поворота вала.

Датчики расхода воздуха

Расход воздуха, поступающего в двигатель, определяется по объему или массе. Датчики определяющие расход воздуха по объему называют объемными расходомерами. Работа таких датчиков построена на оценке перемещения заслонки, пропорционального величине потока воздуха.

Расход воздуха по массе оценивается датчиком массового расхода воздуха. Наибольшее применение нашли микромеханические расходомеры, построенные на тонкопленочных нагреваемых элементах — терморезисторах. Воздух, проходя через терморезисторы, охлаждает их. При этом, чем больше проходит воздуха, тем сильнее охлаждаются терморезисторы. Определение массового расхода воздуха построено на измерении мощности и тока, необходимых для поддержания постоянной температуры терморезисторов.

Датчики контроля эмиссии отработавших газов

Регулирование содержания вредных веществ в отработавших газах обеспечивают датчики контроля эмиссии, к которым относятся датчик концентрации кислорода и датчик оксида азота.

Кислородный датчик (другое название – лямбда-зонд) устанавливается в выпускной системе и в зависимости от содержания кислорода в отработавших газах вырабатывает определенный сигнал. На основании сигнала система управления двигателем поддерживает стехиометрический состав топливно-воздушной смеси (т.н. лямбда-регулирование).

На современных автомобилях, оборудованных каталитическим нейтрализатором, устанавливается два датчика концентрации кислорода. Кислородный датчик на выходе из нейтрализатора контролирует его работоспособность и обеспечивает содержание вредных веществ в отработавших газах в пределах установленных норм.

Датчик оксидов азота контролирует содержание оксидов азота в отработавших газах. Он устанавливается в выпускной системе бензиновых двигателей с непосредственным впрыском топлива после дополнительного (накопительного) нейтрализатора. Датчик включает две камеры. В первой камере оценивается концентрация кислорода. Во-второй камере происходит восстановление оксидов азота на кислород и азот. Концентрация оксидов азота оценивается по величине восстановленного кислорода.

Датчики температуры

Измерение температуры производится в различных системах автомобиля:

Системы	Датчики
Система охлаждения	Температуры охлаждающей жидкости
Система управления двигателем	Температуры воздуха во впускном коллекторе
Система климат-контроля	Температуры наружного воздуха; Температуры воздуха в салоне автомобиля
Система смазки	Температуры масла
Автоматическая коробка передач	Температуры рабочей жидкости



Для измерения температуры применяются терморезисторы с отрицательным температурным коэффициентом. С увеличением температуры сопротивление термистора снижается, соответственно возрастает ток. В качестве датчика температуры используется также термопара – проводник, состоящий из двух различных металлов и под воздействием температуры генерирующий термоэлектрическое напряжение.

Датчики давления

В современных автомобилях используется большое количество датчиков давления, с помощью которых измеряется давление во впускном коллекторе, давление топлива в системе впрыска, давление в шинах, давление рабочей жидкости в тормозной систем, давления масла в системе смазки.

Для оценки давления применяется пьезорезистивный эффект, который заключается в изменении сопротивления тензорезистора при механическом растяжении диафрагмы. Измеряемое давление может быть абсолютным или относительным. Датчик давления во впускном коллекторе измеряет абсолютное давление, т.е. давление воздуха относительно вакуума.

Представленная классификация охватывает далеко не все автомобильные датчики. Необходимо упомянуть ряд других датчиков: датчик детонации, датчик уровня масла, датчик дождя. Датчик детонации оценивает вибрацию двигателя, которая сопровождает неконтролируемое воспламенение топливно-воздушной смеси. Датчик представляет собой пьезоэлектрический элемент, который при вибрации генерирует электрический сигнал.

Датчик уровня масла в современном двигателе заменяет функции щупа. Уровень масла может измеряться поплавковым переключателем или более совершенным тепловым датчиком, который кроме уровня масла измеряет его температуру. Датчик дождя обеспечивает автоматическую работу стеклоочистителей. Конструктивно он объединен с датчиком освещенности.
