Датчики – что это такое, их виды, назначение и применение различных типов

Датчик это электронное или электромеханическое устройство, предназначенное для преобразования определенного воздействия в электрический сигнал. Это одно из нескольких определений, которое кажется мне наиболее простым и подходящим.

Датчик можно представить как «черный ящик», имеющий нечто на входе и формирующий на выходе сигнал, пригодный для дальнейшей передачи и обработки (рис.1).

В большинстве случаев мы будем рассматривать параметры и характеристики входного воздействия и вид (способ формирования) выходного сигнала, а также, как это можно использовать для решения конкретных задач.

Схемотехника на уровне принципиальных схем в данном контексте нас не интересует.

Датчики различных типов широко применяются в:

• охранной и пожарной сигнализации;
• системах автоматики;
• телеметрии и управления.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Для начала давайте рассмотрим типы устройств с точки зрения характера регистрируемых ими воздействий. Здесь можно выделить две группы:

• контактные;
• бесконтактные.

Первые подразумевают механическое воздействие. Характерным представителем такой группы являются конечные выключатели, приборы регистрирующие и измеряющие давление, скорость потока жидкостей и газов.

Бесконтактные типы используют несколько принципов обнаружения события: магнитный, оптический, микроволновый, емкостной, индукционный, ультразвуковой.

Каждый из них имеет особенности, определяющие область применения. Например, индукционные датчики не реагирует на предметы из немагнитных материалов. Кроме того, тип устройства определяет дальность действия (обнаружения).

Оптические (оптико электронные), микроволновые, ультразвуковые способны работать на значительном удалении от объекта контроля. Остальные предназначены для использования на небольших расстояниях.

Область применения различных видов датчиков.

В зависимости от назначения, датчики позволяют обнаруживать наличие предмета в зоне своего действия, определять его положение, скорость и направление перемещения, геометрические размеры.

Кстати, техническими характеристиками определяется минимальный размер контролируемого объекта, который может составлять от нескольких миллиметров до десятков сантиметров.

Кроме того датчики используются для контроля температуры, состава, свойств и состояния окружающей среды.

К примеру, датчики дыма в системах пожарной сигнализации позволяют обнаруживать пожар на начальных стадиях. Широко используются датчики уровня, причем как жидкостей, так и сыпучих материалов.

ТИПЫ И ПАРАМЕТРЫ ВЫХОДНЫХ СИГНАЛОВ

Поскольку назначением любого преобразователя является не только обнаружение воздействия, но также его преобразование, то классификация датчиков по способу формирования выходного сигнала не менее важна, чем по обнаруживаемому параметру.

Различают следующие типы выходов:

• пороговый;
• аналоговый;
• цифровой.

Первый самый простой и характеризуется двумя состояниями «0», «1» – выключено, включено. В качестве элементов, формирующих такой сигнал выступают «сухие контакты» (реле) или электронные ключи (транзисторные, тиристорные, симисторные и пр. ).

Основным параметром такого выхода является коммутируемые ток и напряжение.

Причем, обратите внимание, могут быть указаны максимальные и (или) номинальные значения. В первом случае имеется в ввиду непродолжительное время работы в указанном режиме, во втором – неограниченно.

Достоинством таких устройств является универсальность – возможность работы практически во всех системах контроля и управления. Исключение могут составлять специализированные системы, «заточенные» под решение специфичных задач и использующие собственную линейку оборудования.

Аналоговый датчик имеет на выходе сигнал, электрические характеристики которого (чаще напряжение) пропорционально зависят от контролируемого воздействия.

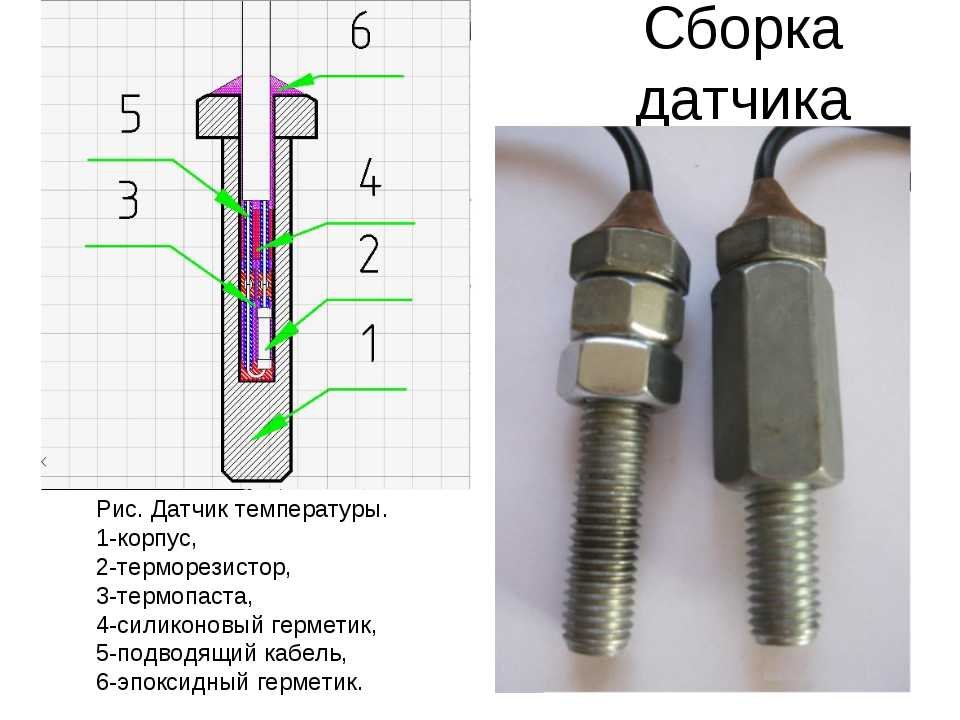

В качестве примера можно привести некоторые виды термодатчиков. Для анализа и обработки такого сигнала требуются специальные схемотехнические решения. Плюсом такого исполнения является высокая информативность.

Наверное многие знают что существует двоичный код, то есть последовательность логических уровней («0» – низкий, «1» – высокий). Таким способом можно передавать информацию о состоянии устройства (значение измеряемого параметра), а также его уникальный адрес.

Датчики, использующие такую технологию называются цифровыми. Подобный сигнал также требует дополнительной обработки, следовательно оборудование, работающее по такому принципу должно быть совместимо. Но в простых системах контроля и управления чаще используется первый способ.

В завершение нужно заметить, что датчики, работающие в системах автоматики и управления могут иметь различную степень пыле-влаго защиты и рабочие температурные диапазоны.

Конкретный тип и конструктивное исполнение устройства определяется в зависимости от решаемых задач и условий эксплуатации.

  *  *  *

© 2014-2023 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

3. Классификация датчиков. Назначение датчиков.

Краткая их характеристика.

Датчик
(чувствительный элемент)- это
устройство преобразующее входную
величину в электрическую на выходе.
Основной
функцией датчика является преобразование
входной величины любой физической
природы в величину на выходе, более
удобную для контроля, регулирования
или управления. В системах автоматики
и телемеханики используется множество
датчиков различных по устройству и
назначению. Они могут быть классифицированы
по определенным признакам, важным в том
или ином отношении. Наиболее полно
позволяет отразить свойства, особенности
и возможности применения датчиков
классификация их по принципу действия.
На основании этого признака электрические
датчики можно разделить на параметрические
и генераторные. К параметрическим
датчикам относятся резисторные,
индуктивные, трансформаторные и
емкостные. Параметрические датчики
используют главным образом для
преобразования механических перемещений,
усилий, температур в электрическое
напряжение, ток или частоту. К генераторным
относятся термоэлектрические,
индукционные, пьезоэлектрические и
фотоэлектрические датчики. Главной
характеристикой датчика является его
чувствительность, которая во многом
определяет возможность применения
датчика в той или иной системе автоматики.

4.Тензодатчик. Назначение, схема, принцип работы

К
датчикам с изменяющимся омическим
сопротивлением
относятся
тензометрические датчики, которые
применяются для измерения упругих
деформаций (измерения растяжения или
сжатия тел), а также для измерения
крутящих и изгибающих моментов,
возникающих на поверхности различных
механических деталей при их механической
нагрузке. Значение измеренной деформации
позволяет с помощью известных формул
теории упругости и упругих констант
(постоянных значений) материала детали
вычислять механические напряжения в
них и судить о целесообразности их
конструкции. Тензодатчики, используемые
в автоматическом контроле дают возможность
следить за деформациями и напряжениями
при статических и динамических нагрузках.

Для
компенсации температурной погрешности
применяют мостовые схемы с двумя
датчиками в смежных плечах моста. Один
из датчиков, например рабочий 1,
наклеивается в направлении действия
усилия, а другой компенсационный 1’
наклеивается так, чтобы расположение
проволоки было перпендикулярно усилию.
Датчик
1’, находясь в одинаковых с рабочим
датчиком тепловых условиях, не должен
реагировать на деформацию. Тогда
температурные изменения сопротивления
уравновешиваются, и баланс схемы не
нарушается. Для увеличения чувствительности
прибор включается через усилитель 2.
Погрешность схемы составляет 1–0,5 %.
Резисторы R1, R2, R3, R4 образуют плечи моста.

5. Потенциометрический датчик. Назначение, схема, принцип работы.

Потенциометрические
датчики представляют собой резистор с
изменяющимся активным сопротивлением.
Конструктивно датчики такого типа
представляют собой каркас прямоугольной
или кольцевой формы на который намотана
в один ряд тонкая проволока. По виткам
проволоки скользит щетка, называемая
движком потенциометра, которая механически
связана с объектом, перемещение которого
нужно измерить. От концов намотки и от
движка сделаны электрические выводы,
с помощью которых датчик включают в
схему. Потенциометрические датчики
выполняют из различных материалов
-обмоточного провода, металлических
пленок, полупроводников и т.д. Входной
величиной датчика является перемещение
контакта (движка), а выходной – изменение
его сопротивления. Достоинства
потенциометрических датчиков:- высокая
точность преобразования;- простота
конструкции;- возможность питания
переменным и постоянным током без
инерционность. К недостаткам относятся:-
наличие подвижного контакта;

а-
линейный, б- угловой, в- схема включения,
1-коркас, 2-провод, 3- токосъемный контакт
