Натяжитель приводного ремня: надежный привод навесных агрегатов двигателя

В любом современном двигателе присутствуют навесные агрегаты, привод которых осуществляется ремнем. Для нормальной работы привода в него вводится дополнительный узел — натяжитель приводного ремня. Все об этом узле, его конструкции, типах и работе, а также о верном выборе и замене — читайте в статье.

Что такое натяжитель приводного ремня?

Натяжитель приводного ремня (натяжной ролик или натяжное устройство приводного ремня) — узел системы привода навесных агрегатов двигателя внутреннего сгорания; ролик с пружинным или иным механизмом, обеспечивающий необходимую степень натяжения приводного ремня.

От качества привода навесных агрегатов — генератора, водяной помпы, насоса ГУР (при его наличии), компрессора кондиционера — во многом зависит работа силового агрегата и возможность эксплуатации всего транспортного средства. Необходимым условием нормальной работы привода навесных агрегатов является правильное натяжение используемого в приводе ремня — при слабом натяжении ремень будет проскальзывать по шкивам, что станет причиной повышенного износа деталей и снижения эффективности работы агрегатов; при чрезмерном натяжении также повышается интенсивность износа деталей привода и возникают недопустимые нагрузки. В современных моторах необходимая степень натяжения приводного ремня обеспечивается вспомогательным узлом — натяжным роликом или просто натяжителем.

Натяжитель приводного ремня критически важен для нормального функционирования силового агрегата, поэтому данная деталь при любой неисправности должна меняться. Но прежде, чем покупать новый ролик, необходимо разобраться в его существующих типах, конструкции и принципе работы.

Типы и конструкция натяжителей приводных ремней

Любой натяжитель приводного ремня состоит из двух деталей: натяжного устройства, которое создает необходимое усилие, и ролика, который передает данное усилие на ремень. Также существуют устройства, в которых используется натяжитель-демпфер — они обеспечивают не только необходимое натяжение ремня, но и снижают интенсивность износа ремня и шкивов агрегатов на переходных режимах работы силового агрегата.

Натяжитель может иметь один или два ролика, эти детали выполнены в виде металлического или пластикового колеса с гладкой рабочей поверхностью, по которой катится ремень. Ролик монтируется на натяжное устройство или на специальный кронштейн через подшипник качения (шариковый или роликовый, обычно однорядный, но есть устройства и двухрядными подшипниками). Как правило, рабочая поверхность ролика гладкая, однако существуют варианты с буртами или специальными выступами, предупреждающими сползание ремня во время работы двигателя.

Ролики монтируются непосредственно на натяжные устройства или на промежуточные детали в виде кронштейнов различной конструкции. Натяжные устройства можно разделить на две группы по способу регулировки силы натяжения приводного ремня:

• С ручной регулировкой степени натяжения;
• С автоматической регулировкой степени натяжения.

В первую группу входят наиболее простые по конструкции механизмы, в которых используются эксцентриковые и ползунковые натяжные устройства. Эксцентриковый натяжитель выполнен в виде ролика со смещенной осью, при повороте вокруг которой ролик подводится ближе или дальше от ремня, чем обеспечивается изменение силы натяжения. Ползунковый натяжитель выполнен в виде ролика, насаженного на подвижный ползунок, который может двигаться по пазу направляющей (кронштейна). Перемещение ролика по направляющей и его фиксация в выбранном положении осуществляется винтом, сама направляющая устанавливается перпендикулярно ремню, поэтому при движении ролика по ней изменяется сила натяжения.

Устройства с ручной регулировкой натяжения ремня на современных двигателях применяются редко, так как они имеют существенный недостаток — необходимость изменять натяг при первом монтаже этой детали и по мере растяжения ремня. Такие натяжители не могут в процессе всего срока эксплуатации обеспечивать необходимую степень натяга ремня, а ручная регулировка не всегда спасает ситуацию — все это приводит к интенсивному износу деталей привода.

Поэтому на современных моторах применяются натяжные устройства с автоматической регулировкой. Такие натяжители делятся на три группы по конструкции и принципу действия:

• На основе пружин кручения;
• На основе пружин сжатия;
• С демпферами.

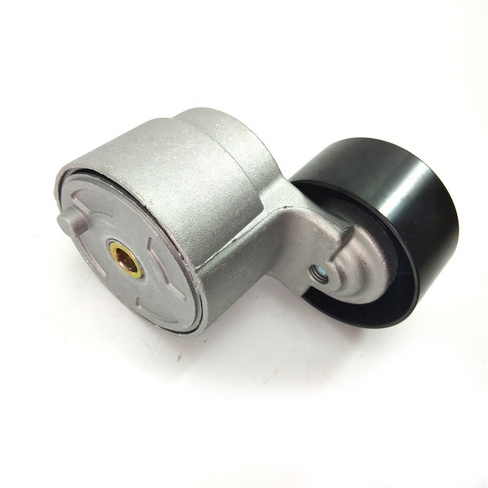

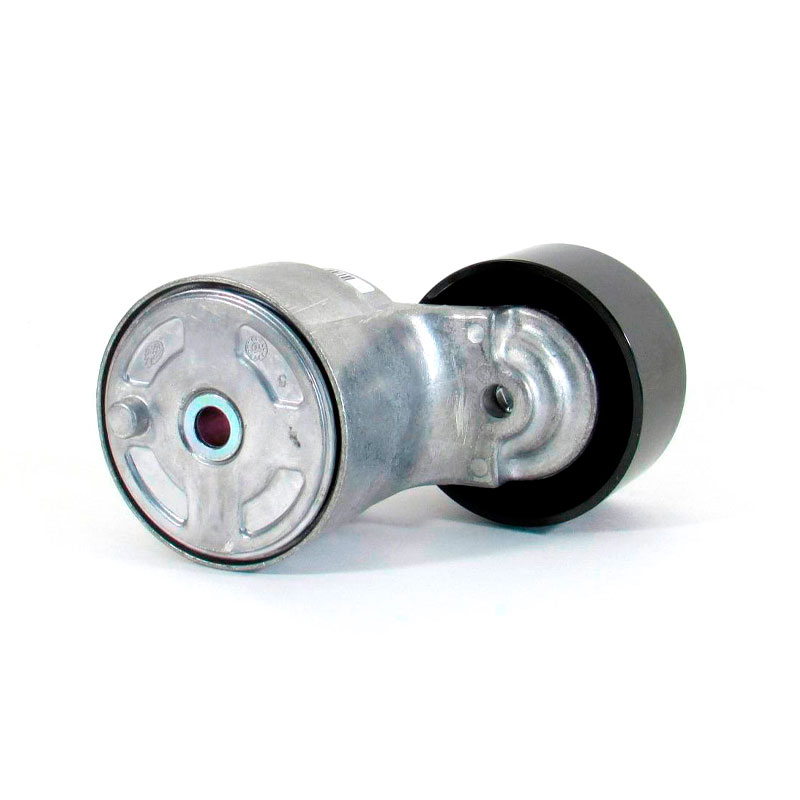

Наиболее широкое применение получили устройства на основе пружин кручения — они достаточно компактные и эффективно выполняют свои функции. Основу устройства составляет витая пружина большого диаметра, помещенная в цилиндрический стакан. Пружина одним крайним витком зафиксирована в стакане, а противоположным витком опирается на кронштейн с роликом, стакан и кронштейн могут поворачиваться на некоторый угол, ограниченный упорами. При изготовлении устройства стакан и кронштейн поворачиваются на определенный угол и фиксируются в таком положении предохранительным устройством (чекой). При монтаже натяжителя на двигатель чека вынимается и кронштейн под действием пружины отклоняется — вследствие этого ролик упирается в ремень, обеспечивая необходимую степень его натяга. В дальнейшем пружина будет поддерживать установленную натяжение, делая регулировку ненужной.

Устройства на основе пружин сжатия применяются реже, так как они занимают больше места и менее эффективны. Основу натяжного устройства составляет кронштейн с роликом, который имеет шарнирное соединение с витой цилиндрической пружиной. Второй конец пружины монтируется на двигатель — так обеспечивается необходимый натяг ремня. Как и в предыдущем случае, сила натяжения пружины задается на заводе, поэтому после установки устройства на двигатель вынимается чека или предохранитель иной конструкции.

Развитием натяжителей с пружиной сжатия стали устройства с демпферами. Натяжитель имеет конструкцию, аналогичную описанной выше, однако пружина заменена демпфером, который с помощью проушин монтируется к кронштейну с роликом и двигателю. Демпфер состоит из компактного гидравлического амортизатора и витой пружины, причем амортизатор может располагаться как внутри пружины, так и выступать в роли опоры для последнего витка пружины. Демпфер такой конструкции обеспечивает необходимый натяг ремня, одновременно сглаживания колебания ремня при запуске двигателя и на переходных режимах. Наличие демпфера многократно продлевает ресурс привода навесных агрегатов и обеспечивает более эффективное его функционирование.

В заключении следует отметить, что описанную конструкцию имеют натяжители как с одним, так и с двумя роликами. При этом устройства с двумя роликами могут иметь одно общее натяжное устройства, либо отдельные устройства для каждого из роликов. Существуют и иные конструктивные решения, однако они получили небольшое распространение, поэтому рассматривать их здесь не будем.

Вопросы подбора, замены и регулировки натяжителя приводного ремня

Натяжной ролик приводного ремня, как и сам ремень, имеет ограниченный ресурс, по выработке которого должен быть заменен. Различные типы натяжителей имеют неодинаковый ресурс — какие-то из них (наиболее простые эксцентриковые) должны меняться регулярно и вместе с заменой ремня, а устройства на основе пружин и с демпферами могут служить едва ли не в течение всего времени эксплуатации силового агрегата. Сроки и порядок замены натяжных устройств указываются производителем конкретного силового агрегата — этих рекомендаций следует четко придерживаться, в противном случае возможны различные негативные последствия для силового агрегата, в том числе его заклинивание (из-за перегрева вследствие остановки помпы).

На замену следует брать только те типы и модели натяжителей, которые рекомендованы производителем силового агрегата, особенно это относится к автомобилям на гарантии. «Неродные» устройства могут по характеристикам не совпадать с «родными», поэтому их установка приводит к изменению силы натяжения ремня и ухудшению условий работы привода навесных агрегатов. Поэтому прибегать к такой замене следует лишь в крайних случаях.

При покупке натяжного устройства следует приобретать и все необходимые для него комплектующие (если их нет в комплекте) — крепеж, кронштейны, пружины и т.д. В отдельных случаях можно брать не целые натяжители, а комплекты для ремонта — только ролики с установленными подшипниками, кронштейны, демпферы в сборе с пружинами, и т. д.

Замену натяжителя приводного ремня следует выполнять в соответствии с инструкцией по ремонту и ТО транспортного средства. Данная работа может выполняться как при установленном, так и при снятом ремне — все зависит от конструкции привода и расположения натяжного устройства. Независимо от этого, монтаж пружинных натяжителей осуществляется всегда одинаково: устройство и ремень сначала устанавливаются на свое место, а затем вынимается чека — это приводит к освобождению пружины и натяжению ремня. Если по каким-либо причинам установка такого натяжителя выполнена неверно, то заново выполнить монтаж получится с большим трудом.

Если натяжное устройство верно подобрано и установлено на двигатель, привод агрегатов будет нормально функционировать, обеспечивая уверенную работу всего силового агрегата.

Другие статьи

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Барабан тормозной ГАЗ: управляемость и безопасность горьковских автомобилей

08.06.2022 | Статьи о запасных частях

Тормозные системы большинства ранних и актуальных моделей автомобилей ГАЗ оснащаются колесными механизмами барабанного типа. Все о тормозных барабанах ГАЗ, их существующих типах, конструктивных особенностях и характеристиках, а также о выборе, замене и обслуживании данных деталей — читайте в статье.

#Палец поршневой

Палец поршневой: прочная связь поршня и шатуна

02.02.2022 | Статьи о запасных частях

В любом поршневом двигателе внутреннего сгорания присутствует деталь, соединяющая поршень с верхней головкой шатуна — поршневой палец. Все о поршневых пальцах, их конструктивных особенностях и способах установки, а также о верном подборе и замене пальцев различных типов подробно рассказано в статье.

Вернуться к списку статей

когда, зачем и как — Eurorepar Авто Премиум

Большинству автовладельцев известно о необходимости периодической замены приводного ремня (или ремня генератора), так как при эксплуатации автомобиля он изнашивается, покрывается трещинами и в итоге может порваться. Но далеко не каждый знает о том, что техобслуживание автомобиля требует, чтобы регулярно выполнялась также замена натяжителя приводного ремня.

Натяжитель приводного ремня (иначе называемый натяжным роликом или натяжным устройством приводного ремня) является узлом, входящим в систему привода навесных агрегатов двигателя, и представляет собой ролик с пружинным либо иным механизмом, за счет которого обеспечивается требуемая степень натяжения ремня.

Качество привода навесных агрегатов, включая генератор, водяную помпу, насос ГУР (при наличии), компрессор кондиционера существенно влияют на работу двигателя и возможность эксплуатации автомобиля в целом.

Для того чтобы привод навесных агрегатов работал должным образом, необходимо правильное натяжение ремня, используемого в приводе:

• если натяжение будет слабым, ремень будет проскальзывать по шкивам, что приведет к повышенному износу узлов и деталей, при этом эффективность работы агрегатов будет низкой;
• если же натяжение будет слишком сильным, то интенсивность износа элементов также возрастет, а нагрузка на узлы и агрегаты будет недопустимой.

Для обеспечения должной степени натяжения приводного устройства в современных двигателях используется вспомогательный узел – натяжной ролик или натяжитель.

Натяжитель приводного ремня имеет критически важное значение для нормальной работы двигателя, поэтому любая его неисправность является причиной для замены. Но до того как заняться заменой натяжного ролика приводного ремня, расскажем о том, какие бывают типы и конструкции роликов и каков принцип их функционирования.

Конструкция любого натяжителя приводного устройства включает две детали – натяжное устройство, создающее требуемое усилие, и ролик, передающий его на ремень.

В ряде случаев применяют демпфер, благодаря которому, помимо обеспечения необходимого натяжения ремня, снижается интенсивность его износа. В этом случае меньшей амортизации подвержены и шкивы агрегатов при работе на переходных режимах двигателя.

Натяжитель состоит из одного или двух пластиковых или металлических роликов, имеющих гладкую поверхность, через которую проходит ремень. Ролики закрепляются на натяжном устройстве или специальном кронштейне с помощью подшипника качения (шарикового или роликового, в основном используются однорядные модели, но можно встретить и узлы с двухрядными подшипниками).

Чаще всего ролики имеют гладкую рабочую поверхность, однако в ряде случаев на поверхности могут быть бурты или специальные выступы, благодаря которым ремень не сползает при работе двигателя.

Для крепления роликов используются либо сами натяжные устройства, либо различные кронштейны.

В зависимости от способа регулировки силы натяжения ремня все устройства делятся две группы:

1. первая представлена устройствами с ручной регулировкой;
2. во вторую входят агрегаты с автоматической регулировкой.

Механизмы первой категории, состоящей из эксцентриковых и ползунковых натяжных устройств, имеют более простую конструкцию. Эксцентриковые агрегаты представляют собой ролики, ось которых смещена. Совершая оборот вокруг нее ролик проходит ближе или дальше от ремня, за счет чего изменяется сила его натяжения.

Конструкция ползункового устройства представляет собой ролик, который крепится к подвижному ползунку, перемещающемуся по пазу направляющей (кронштейна). Движение и фиксация ролика в определенном положении происходят за счет винта, сама направляющая установлена перпендикулярно ремню, таким образом, передвигаясь по ней, ролик меняет силу ременного натяжения.

Современные двигатели редко оснащаются механизмами с ручной регулировкой натяжения ремня, поскольку они обладают серьезным недостатком – необходимостью изменения степени натяжения при первоначальной установке и в дальнейшем по мере растяжения ремня. Подобные устройства не в состоянии обеспечить должную степень его натяжения в течение всего срока эксплуатации автомобиля, исправить ситуацию при помощи ручной регулировки не всегда удается, а детали привода при этом изнашиваются гораздо быстрее.

В связи с этим двигатели современных машин оснащаются устройствами с автоматической регулировкой.

В зависимости от конструкции и принципа действия механизмы можно разделить на три группы:

1. в основе которых лежат пружины кручения;
2. основанные на работе пружин сжатия;
3. с демпферами.

Благодаря компактности и эффективности выполнения своих функций чаще всего используются механизмы, принцип действия которых основан на использовании пружин кручения. В основе конструкции – размещенная в цилиндрическом стакане витая пружина большого диаметра.

Один из крайних витков пружины фиксируется в стакане, а противоположный – на кронштейне с роликом. Стакан и кронштейн поворачиваются на определенный угол, который ограничивается за счет упоров. В процессе производства механизма стакан и кронштейн слегка поворачивают и фиксируют в таком положении при помощи предохранительного устройства (чеки).

Устанавливая конструкцию на двигатель, чеку вынимают, в результате чего кронштейн, на который воздействует пружина, отклоняется. Таким образом, ролик упирается в ремень и при этом обеспечивает ему нужную степень натяжения. При последующей эксплуатации пружина поддерживает заданный уровень натяга, благодаря чему необходимость в его регулировке отпадает.

Реже используются механизмы, основанные на принципе действия пружин сжатия, поскольку им требуется больше места, но при этом их эффективность несколько ниже. Подобное устройство состоит из кронштейна с роликом, который шарниром соединен с витой цилиндрической пружиной. Вторым концом пружина крепится к двигателю, обеспечивая тем самым требуемое натяжение ремня. Степень натяга пружины задается при ее изготовлении, а в процессе монтажа механизма освобождается чека или снимается иной предохранитель.

Следующая ступень развития натяжителей представлена механизмами с демпферами. Конструкция такого устройства схожа с описанными выше, но вместо пружины используется демпфер, прикрепленный к кронштейну с роликом и двигателем проушинами. Демпфер представляет собой компактный гидравлический амортизатор и витую пружину, при этом амортизатор может быть не только размещен внутри пружины, но и служить опорой для ее крайнего витка.

Благодаря демпферу приводной элемент получает нужный уровень натяжения, при этом сглаживаются колебания ремня в момент запуска двигателя и его работы на переходных режимах. За счет использования демпфера увеличивается срок службы привода навесных агрегатов и обеспечивается большая эффективность функционирования двигателя.

И сам приводной элемент, и его натяжитель обладают ограниченным ресурсом, выработка которого требует их замены. Ресурс может быть различным для разных типов механизмов – простые эксцентриковые нуждаются в регулярной смене одновременно с ремнем, пружинные и демпферные имеют более длительный срок службы.

Замена натяжителя приводного ремня должна выполняться в сроки и в порядке, указанных производителем для определенных двигателей. Отступление от этих требований может повлечь за собой негативные последствия для двигателя, включая возможность заклинивания (происходит по причине перегрева из-за остановки помпы).

О необходимости замены натяжителя приводного ремня свидетельствуют перечисленные ниже признаки.

• Наличие следов ржавчины и трещин.



  Внешне проявляются потеками ржавчины между рычагом и основанием, можно наблюдать, как ржавчина капает из натяжителя. Не помешает проверить, нет ли трещин либо повреждений на его рычаге, корпусе и кронштейне. Учтите, что ряд признаков можно увидеть, только сняв натяжитель.

  Капающая или вытекающая ржавчина свидетельствует о внутреннем износе элементов натяжителя. Трещины можно чаще всего наблюдать в области ограничителей хода и монтажных болтов.

  Для решения проблемы требуется замена натяжителя приводного ремня.

• Изношенный подшипник шкива.



  Чтобы обнаружить данную неисправность, вручную проверните шкив, включив двигатель и сняв ремень. Если ваши действия будут сопровождаться шумом, сопротивлением или неравномерностью вращения, причиной может являться износ подшипника шкива.

  Причина заключается в неисправности подшипника и/или шкив.

  Для решения проблемы требуется замена изношенного приводного элемента в сборе. Не стоит ограничиваться заменой только изношенного шкива, поскольку в скором времени вся деталь может выйти из строя.

• Изношенный шкив.



  Для изготовления шкивов используется пластик, нейлон или сталь, их поверхность может быть как гладкой, так и иметь канавки.

  Признаками неисправности являются зазубрины, трещины, выемки на гладкой поверхности шкива. Поверхность с канавками также не должна иметь дефектов, сами канавки должны быть чистыми, без следов износа и отличными по высоте. Ребра, расположенные на боковинах пластиковых шкивов, также должны быть без трещин и сколов. Причина неисправности заключается во врезающемся в шкив ремне.

  Проблема решается заменой натяжителя приводного ремня в сборе. Не стоит ограничиваться заменой только изношенного шкива, поскольку в скором времени вся деталь может выйти из строя.

• Несоосность блока натяжителя.



  Неисправность заметна по неправильному расположению ремня на шкиве натяжителя.

  Причина заключается в изгибе или несоосности монтажного кронштейна, неправильной установке натяжителя или коррозии/загрязнении, возникшей между его основанием и монтажной поверхностью.

  Для выявления проблемы можно воспользоваться лазерным нивелиром Gates DriveAlign® Laser. При отсутствии возможности устранения неисправности, потребуется замена вышедшей из строя детали.

• Наличие шума в натяжителе.



  Проблему можно обнаружить по доносящемуся из натяжителя скрипу и треску.

  Причина шума заключается в неисправности подшипников или зоны шарнира.

  Для решения проблемы необходима замена натяжителя. Для верной диагностики шума ременного привода вспомогательных узлов изучите соответствующее руководство.

• Несоосность рычага натяжителя.



  Неисправность заметна по неправильному расположению ремня на шкиве натяжителя, блестящим, гладким участкам или выемкам на его корпусе или рычаге.

  Причина заключается в контакте металла рычага с металлом корпуса пружины.

  В данному случае речь идет об износе втулки оси, устранение неисправности требует замены детали.

• Сильное биение рычага натяжителя.



  Характеризуется движением рычага натяжителя взад-вперед при работе.

  Причиной сильного колебания или постоянного биения является поломка демпфирущей детали или растяжение пружины. Вторая вероятная причина заключается в неисправности демпфера крутильных колебаний или обгонной муфты генератора.

  Проблема решается заменой натяжителя приводного ремня. В процессе обратите внимание на состояние демпфера крутильных колебаний и обгонной муфты генератора.

• Наличие скрипа и заедания в процессе перемещении рычага натяжителя.



  Для обнаружения признаков неисправности необходимо с усилием при помощи гаечного ключа провернуть натяжитель на полный ход (от остановки до остановки). Перемещение рычага должно быть плавным и свободным. При возникновении заедания, залипания или скрипа рычаг натяжителя нуждается в замене.

• Ослабление пружины.



  Обнаружить неисправность можно, переместив рычаг натяжителя на полный ход (воспользуйтесь для этого гаечным ключом). Вы должны прилагать определенное усилие для выполнения перемещения. В противном случае можно говорить об ослаблении пружины. Также об этом свидетельствуют визг ремня при проскальзывании, отсутствие вращения приводимых ремнем элементов.

  Проблема решается заменой натяжителя приводного ремня.

Менять натяжитель необходимо исключительно на рекомендованные производителем типы и модели (особенно актуально для автомобилей, находящихся на гарантии). Другие конструкции могут иметь другие характеристики, отличные от изначальных, следовательно, могут стать причиной изменения силы натяжения ремня и ухудшения функционирования привода навесных агрегатов. Несмотря на более низкую стоимость, такая замена натяжителя приводного ремня возможна лишь в крайнем случае.

Приобретая натяжное устройство, обратите внимание на наличие необходимых для него комплектующих (при отсутствии в комплекте они покупаются дополнительно) – крепежа, кронштейнов, пружин и т. п. В ряде случаев можно купить не механизм в сборе, а ремонтные комплекты, состоящие из роликов с установленными подшипниками, кронштейнов, демпферов в сборе с пружинами и пр.

Замена натяжителя приводного ремня производится в строгом соответствии с инструкцией по ремонту и ТО автомобиля. В зависимости от конструкции привода и размещения ремня, работы можно выполнять при смонтированном либо снятом ремне.

Пружинные натяжители в любом случае устанавливаются одинаково – устройство и ремень помещают на предназначенное место, удаляют чеку (чтобы освободить пружину и получить натяжение ремня). Неправильная установка такого узла существенно затруднит его повторный монтаж.

Замена приводного элемента или натяжителя генератора может быть выполнена самостоятельно, при этом не требуются специальные приспособления и инструменты:

1. Отсоедините клеммы от аккумулятора для обесточивания автомобиля.
2. Воспользовавшись необходимыми приспособлениями или обычной монтировкой, закрепите коленчатый вал во избежание его проворачивания.
3. Открутите болт, который отвечает за силу натяжения, ослабляя ремень генератора.
4. Снимите ремень и ролик натяжителя, при наличии кронштейна выкрутите болты его крепления.
5. Замените неисправные элементы, поставьте новые, действуя в обратном порядке.

Выбор подходящего устройства и его верная установка, гарантируют нормальное функционирование привода агрегатов и уверенную работу двигателя.

Обратите внимание на силу натяжения вновь поставленного ремня. Затянув его слишком сильно, вы повысите вероятность его быстрого износа из-за повышенной нагрузки на подшипник. Необходимое натяжение проверяется как вручную, так и при помощи соответствующего прибора. В первом случае ремень должен без усилия поворачиваться на 90° при боковом воздействии.

Ряд автомобилей укомплектован не несколькими ремнями (гидроусилителя, кондиционера, генератора и пр.), а одним, регулируемым автоматическим натяжителем.

В таком случае состояние и степень натяжения ремня влияет на уровень заряда генератора, работу охлаждающей системы, состояние гидроусилителя руля. Основной элемент такого натяжителя – пружина, благодаря которой поддерживается нужная степень натяжения.

При необходимости замены ремня требуется поменять весь автоматический натяжитель, независимо от состояния подшипника, поскольку этот узел не может быть отремонтирован по частям.

В автоцентрах нашей компании «Авто Премиум» быстро и качественно заменят натяжитель приводного ремня в любом автомобиле. Предприятие работает на рынке уже более 20 лет, оказывая качественные услуги по сервису и ремонту авто всех марок и любого года выпуска по доступным ценам. Наши СТО имеют новейшее оборудование и оснащены специальными инструментами, а сотрудники обладают высокой квалификацией.

Более подробную информацию вы можете получить на нашем сайте или узнать напрямую у менеджеров. Будем рады видеть вас в нашем сервисном центре!

Натяжители — York Industries

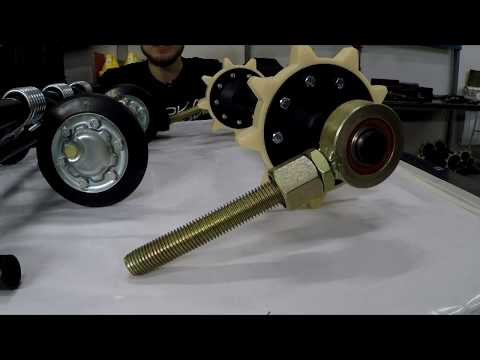

Натяжители являются полезным дополнением к конструкции привода для решения таких проблем, как посадка ремня или межцентровые расстояния между компонентами. Назначение натяжителя состоит в том, чтобы компенсировать провисание ремня и поддерживать натяжение ремня, чтобы он не соскальзывал со шкивов под нагрузкой. Натяжители позволяют разработчику использовать стандартный ремень, который может быть немного длиннее, чем требуется, вместо того, чтобы платить за изготовление специального ремня. Натяжители также регулируют допуски в системе привода и могут упростить установку и обслуживание ремней. Натяжитель, используемый в конструкции в качестве натяжного ролика, может позволить инженеру делать резкие повороты в расположении ремня, при этом натяжитель поддерживает надлежащее натяжение ремня и гарантирует, что ремень не соскальзывает со шкива из-за резких изменений направления ремня. . Не для каждого привода требуется натяжитель, но натяжитель часто полезен для улучшения характеристик привода в реальных условиях эксплуатации.

Существуют две основные конструкции натяжителей. Натяжители с прорезями перемещаются «взад-вперед» вдоль прямой линии или прорези относительно ремня. Поворотный натяжитель имеет фиксированную точку поворота и перемещается по дуге относительно ремня. Наиболее распространенным примером поворотного натяжителя является тот, который используется в двигателе автомобиля для натяжения поликлинового ремня, который приводит в движение все аксессуары. Оба типа содержат натяжной ролик на своих концах, который фактически контактирует с ремнем и вращается, чтобы не отставать от ремня, так что между их поверхностями нет относительного движения.

Натяжители могут быть как статическими (неподвижными), так и динамическими (подвижными). Статическое натяжное устройство означает, что натяжение установлено, а натяжитель закреплен на месте, чтобы поддерживать это конкретное натяжение ремня во время работы системы привода. В динамическом натяжителе используется своего рода пружинное устройство, создающее известную противодействующую силу, толкающую натяжитель в ремень для натяжения ремня.

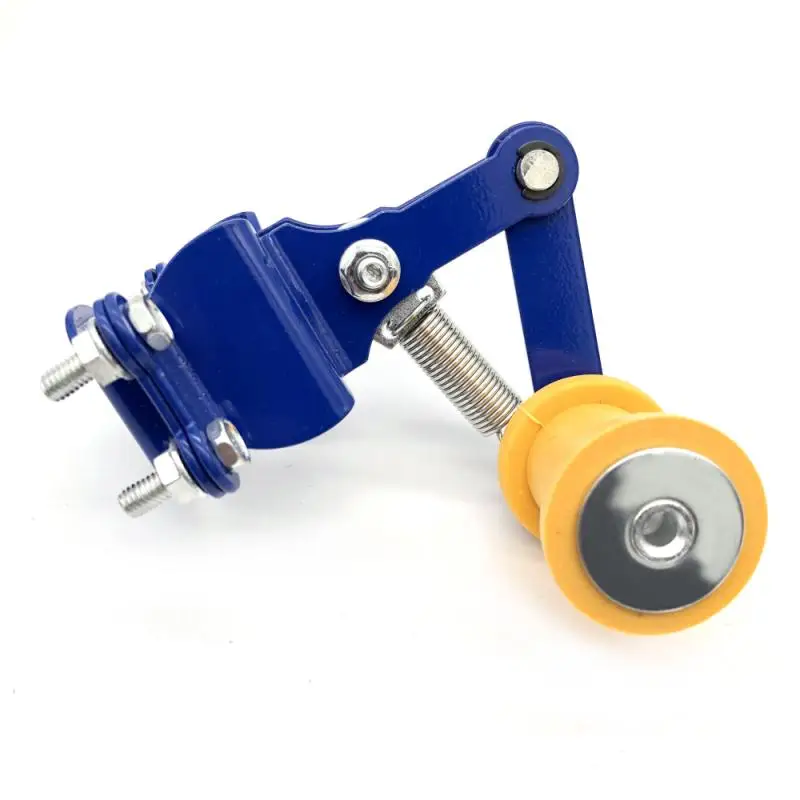

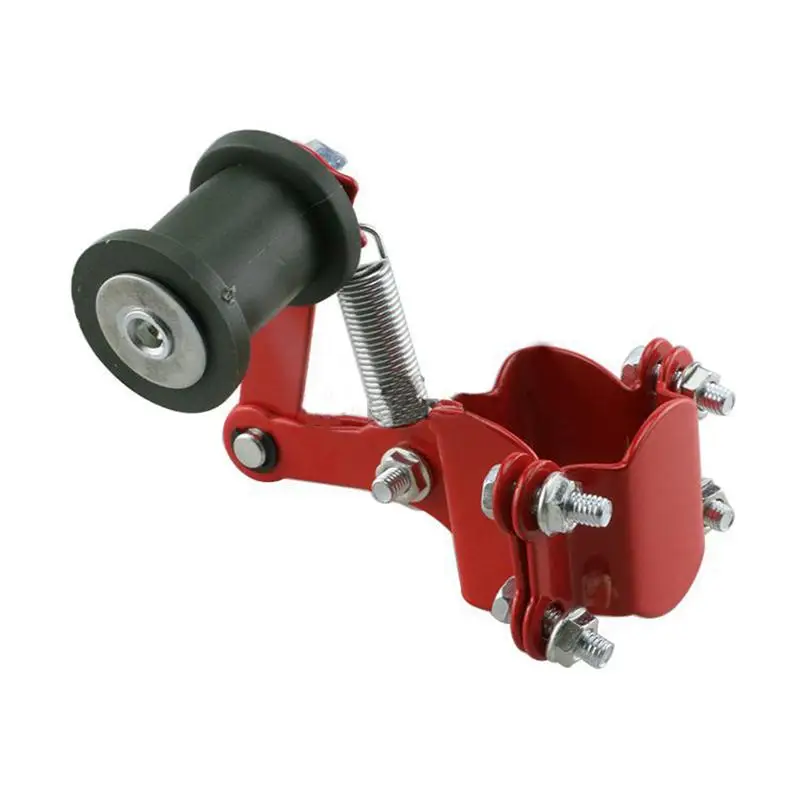

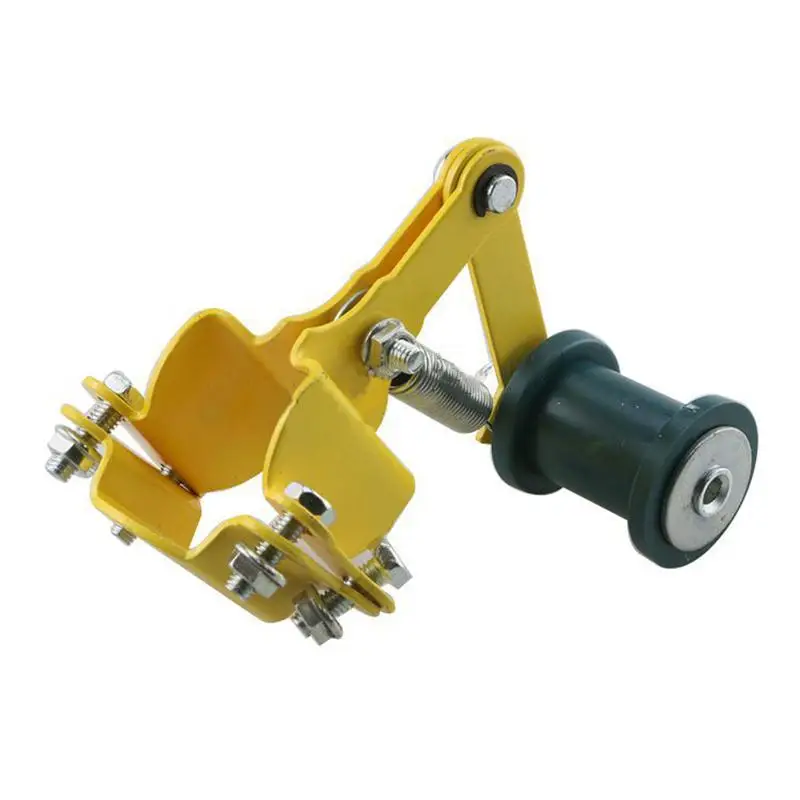

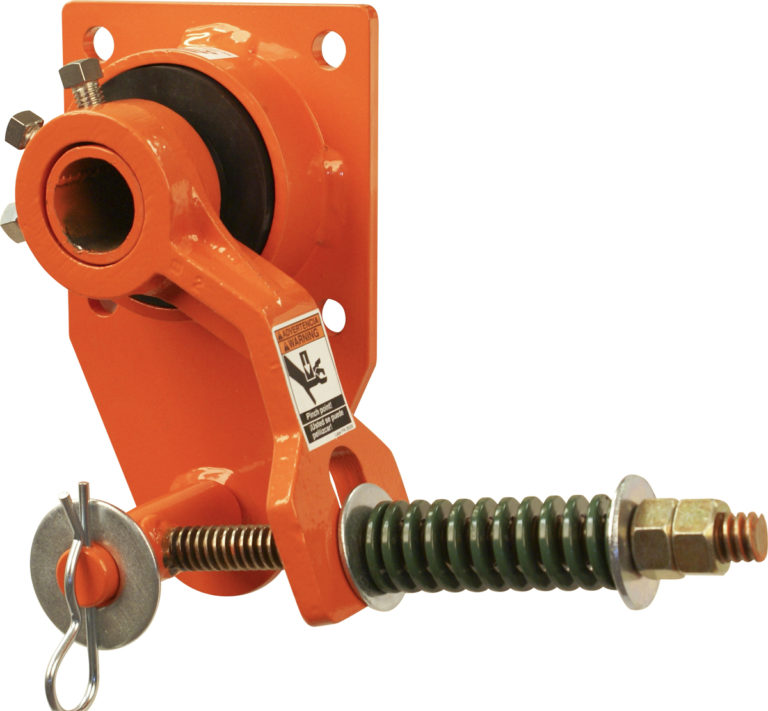

Пружина, используемая в конструкции натяжителя, означает, что натяжитель может перемещаться при увеличении или уменьшении натяжения ремня, что делает динамический натяжитель отличным выбором для приводов, которые не имеют постоянных нагрузок.

Натяжители могут быть размещены как внутри, так и снаружи ремня, а также на любом участке ременного привода. Как правило, лучше размещать натяжитель на отрезке ремня с наименьшим натяжением (слабый отрезок на 2-точечном приводе). Если натяжитель будет сильно прогибать ремень, постарайтесь поместить его на внутреннюю сторону / сторону зубьев конструкции, поскольку ремни изготавливаются таким образом, чтобы их было легче формировать изнутри, как если бы они проходили по кругу. шкив. Ролики на внутренних натяжителях должны иметь тот же профиль, что и ремень, на который они нажимают. Внешние натяжители такие же плоские, как и ремень снаружи. Они полезны для увеличения наматывания ремня на шкив и, как правило, работают тише, особенно на высоких скоростях. Натяжители или ролики также можно использовать для изменения направления ремня и компоновки конструкции, чтобы обойти препятствия, которые в противном случае мешали бы приводному ремню. В этом случае натяжитель фактически работает как натяжитель. По своей конструкции натяжитель имеет только одно фиксированное положение относительно ремня, в то время как натяжитель может быть установлен в различных положениях относительно ремня.

Натяжители могут быть индивидуально спроектированы инженером по приводу или могут быть приобретены в виде предварительно собранных компонентов. York Industries предлагает линейку небольших натяжителей из нержавеющей стали, идеально подходящих для использования в небольших системах синхронного привода. Эти комплектные натяжители можно заказать со склада с различными диаметрами шкивов, профилями и высотой над монтажной поверхностью.

Системы натяжения ремней | МУБЕА

• Мубеа
• Товары
• Силовой агрегат
• Системы натяжения ремней

Напряжение оптимизировано, поэтому трение снижено до минимума

Mubea уже более 30 лет разрабатывает и производит натяжители ремней с фрикционным демпфированием для механизмов вспомогательного привода двигателей внутреннего сгорания.

Системы натяжения ремней Mubea могут использоваться в мягких и полных гибридных системах, а также в обычных системах ременного привода.

Благодаря нашим новым инновационным концепциям мы работаем с нашими клиентами, чтобы формировать будущие технологические тенденции и, таким образом, разрабатывать решения, ориентированные на рынок.

• Системы натяжения ремней

• Системы натяжения с двумя рычагами

• Обычные системы натяжения ремня

• История системы натяжения ремня

• Места

Системы натяжения с двумя рычагами
:
Решение для инновационных гибридных приложений

За последние годы значительно возрос срок службы ремней, в то же время повысилась производительность вспомогательного оборудования.

Двухрычажный натяжитель Mubea отвечает последним требованиям к системам ременного привода и предлагает следующие существенные преимущества:

• Пониженное ременное усилие в двигателях с ременной системой «старт-стоп»
• Снижение выбросов CO ₂ (–0,5% CO ₂ )
• Меньшее пространство для установки, особенно при использовании генераторов на 48 В

Обычные системы натяжения ремня
:
ОСНОВА ДЛЯ СОВРЕМЕННЫХ СИСТЕМ РЕМЕННОГО ПРИВОДА

Наши автоматические натяжители ремней обеспечивают постоянное усилие ремня в различных условиях эксплуатации.

Повышает долговечность ремней и подшипников. Кроме того, чтобы избежать шума по мере увеличения динамики в системе ременного привода, вибрации ремня должны быть демпфированы, а проскальзывание роликов сведено к минимуму.

Вот преимущества наших обычных натяжителей ремней:

• Компактная и простая конструкция системы ременного привода
• Повышенная надежность и эффективность системы
• Уменьшение усилий при сборке
• Оптимизированный КПД механизма вспомогательного привода и, следовательно, более низкий расход топлива

История системы натяжения ремня
:
ДЛЯ ВСЕХ, КТО ХОЧЕТ УЗНАТЬ БОЛЬШЕ

До появления поликлинового ремня агрегаты приводились в движение от коленчатого вала с помощью простого клинового ремня.

В результате повреждение клинового ремня стало одной из самых частых причин выхода из строя автомобилей. Требуемое усилие ремня устанавливалось вручную путем поворота генератора вокруг оси подвески. Однако из-за неточных инструкций по сборке, теплового расширения двигателя и удлинения ремня с течением времени может произойти падение натяжения ремня. Это может привести к скрипу клинового ремня, например, во время дождя или низких температур. Требуемое усилие ремня можно было восстановить только путем повторного натяжения ремня через генератор.

Со временем все больше и больше узлов, таких как водяной насос, насос гидроусилителя руля и генератор кондиционера, интегрируется в механизмы вспомогательного привода. В зависимости от монтажного пространства эти компоненты располагаются вокруг двигателя и, таким образом, определяют длину ремня. Одновременно резко возросли требования к ремням, а производительность вспомогательного оборудования продолжает расти.

Необходимость в этой задаче отпала после разработки поликлиновых ремней, обычно с пятью или шестью ребрами. Для надежной передачи необходимых механических усилий для привода агрегатов при такой компоновке необходимо было ввести автоматические системы натяжения, в которых один или несколько шкивов расположены в поворотном механизме, подпружиненном и демпфированном.
