Насосы битумные: Битумные насосы и агрегаты

Насос битумный. Битумная установка.

Главная \ Битумные насосы (ДС-125, ДС-134, ДЗ-212) \ Насос битумный. Битумная установка.

Насосы битумного типа незаменимы во многих сферах. Они используются для перекачивания промышленных жидкостей (битумных эмульсий, мазута, гудрона, масла, дёгтя и т.д.). С помощью таких насосов осуществляется перекачивание битума из битумохранилищ, а также его разогрева до рабочей температуры. Современные модели насосов разработаны для перекачивания жидкостей, температура которых достигает 200-350 градусов по Цельсию, поэтому разогретый битум может подаваться сразу в дозирующие устройства асфальтосмесительной установки.

Обогрев насоса осуществляется следующим способом: через межстенное пространство корпуса проходит разогретый теплоноситель. Для впуска и выпуска теплоносителя насос оборудован двумя патрубками. Такие насосы изготавливаются из особо прочных материалов, устойчивых к возникновению коррозии.

Максимальная производительность насосов составляет до 500 л/мин. Различные модели насосов битумного типа имеют незначительные отличия в производительности, мощности и других эксплуатационных характеристиках. Выбор модели необходимо осуществлять исходя из набора функций, для выполнения которых требуется насос.

Описание моделей насосов

Насос ДС 125, Насос ДС 134, Насос ДС 215.

Технические характеристики насос ДС 125.

Тип насосаШестеренный
Материал корпуса и шестеренЧугун
Подача переменная л/мин250-500
Номинальная частота вращения, об/мин450
Максимальное рабочее давление, МПа (кгс/см2)0.6 (6)
Максимальная допустимая вязкость перекачиваемого продукта, см2/с / сСт3,5/350
Диаметр условного прохода на всасывании80
Максимально допустимое давление пара, жидкостного теплоносителя при обогреве, МПа (кгс/см2)0. 8 (8)
Температура теплоносителя °С100-180
Максимальная высота всасывания, м 1
Габаритные размеры: длина ширина высота523 х 346 х 397
Масса, кг130









Битумный насос ДС-125, состоит из чугунного корпуса, в котором имеется рубашка для обогрева. В корпусе расположены шестерни, вал и ось, опирающиеся на шарикоподшипники. Рубашка обогрева насоса ДС-125 сверху закрывается крышкой, снизу основанием, в которых имеются отверстия для подвода и отвода жидкого или парообразного теплоносителя.

  • Подшипники смонтированы во вставках, которые закрыты крышками.
  • Смазываются подшипники насоса ДС-125, рабочей жидкостью.
  • Уплотнение выходного конца ведущего вала битумного насоса, осуществляется поджимным сальником, набранным из колец.
  • При вращении шестерен насоса ДС-125 происходит заполнение перекачиваемой жидкостью межзубового пространства, перенос жидкости на другую сторону насоса ДС 125 и выдавливание ее в напорную магистраль.

При изменении направления вращения на обратное соответственно изменяется направление подачи перекачиваемой жидкости, т.е насос ДС-125 является реверсивным.

Мы предлагаем насосы битумного типа в ассортименте. У нас вы можете приобрести битумные насосу и установки различной конфигурации. Вся наша продукция отличается высоким качеством и надёжностью. Если вы заинтересованы нашим предложением, вы можете позвонить нам по телефону (495) 661-6-331или оформить заявку на сайте.

НАСОСЫ ВСЕГДА В НАЛИЧИИ НА СКЛАДЕ!!!

Битумная установка ДС-125 с э/дв. 11 кВт 77000 руб

Битумная установка ДС-125 с э/дв. 7,5кВт 76000 руб

Битумная установка, состоит из насоса ДС-125, редуктора и Электродвигателя.

    Насос битумный ДС, ДЗ, НШ — Гидропривод

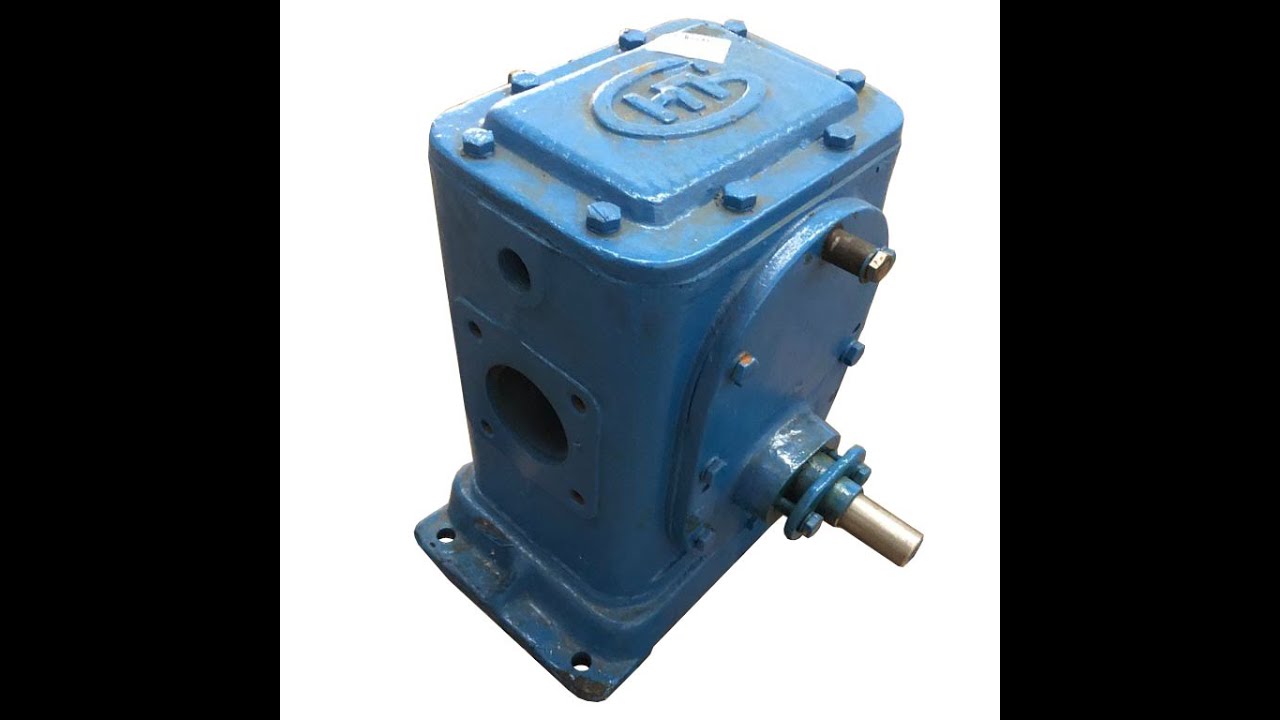

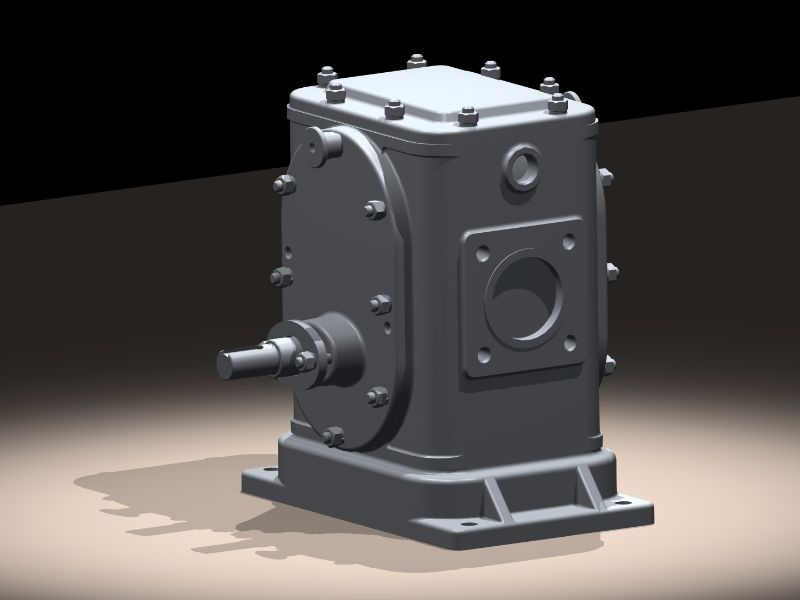

    Насос битумный ДС-125 — это отдельная насосная часть шестерёнчатого типа из чугуна.

    Битумная насосная установка ДС-134 на базе насоса ДС-125 предназначена для перекачивания органических вязких материалов (битума различных марок, масел, дёгтей, битумных эмульсий) вязкостью не более 350 сСт и температурой не более +180°С.



    Насос битумный ДС-125 имеет паровую рубашку обогрева для подогревания паром и предотвращения застывания битума во время перекачивания.

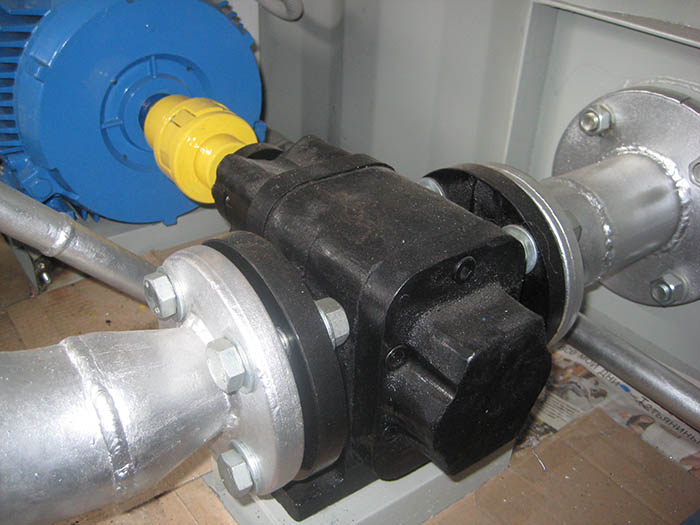

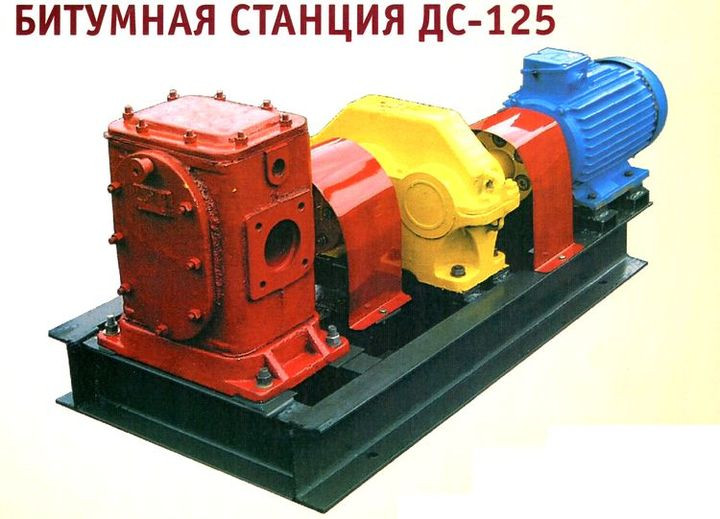

    Установка представляет собой сварную рамную конструкцию с установленными на ней насосом битумным ДС-125, асинхронным электродвигателем с короткозамкнутым ротором переменного тока мощностью 7,5 или 11 кВт (1500 об/мин) общепромышленного либо взрывозащищённого исполнения, редуктором цилиндрическим одноступенчатым, соединённых между собой муфтами. Высота всасывания — не более 1 м.

    Насосы для битума ДС-125 используются как в стационарных установках (например, на асфальто-бетонных заводах), так и в передвижных битумовозах (например, ДС-41).

    Битумный насос ДС125 предназначен для перекачивания органических вяжущих материалов (битумы, битумные эмульсии, гудроны, дегти, минеральные масла) с температурой до 180°С, вязкостью не более 35 см2/с.
    Обогрев насоса производится паром, подаваемым в межстенное пространство корпуса.



    Насосы ДС-125, ДС-134 для перекачки битума (мазут, патока, нефть, горячий битум)



      Насос битумный ДС125                                       Станция битумная ДС125, ДС 134



    Технические характеристики битумного насоса ДС125

    Тип насоса битумный ДС125

    шестеренный

    Подача, м3/ч

    32

    Номинальная частота вращения, об/мин

    450

    Рабочее давление, МПа (кгс/см2)

    0,59 (6)

    Диаметр условного прохода, мм

    80

    Высота всасывания, м, не более

    1

    Вязкость жидкости, см2/с, не более

    35

    Максимальное давление теплоносителя, МПа (кгс/см2)

    0,78 (8)

    Максимальная  температура теплоносителя,  °С

    180

    Габаритные размеры: длина ширина высота, мм

    434х410х447

    Масса, кг

    123



    Схема насоса битумного ДС-125

    1 — крышка ДС-125. 00.014,
    2 — подшипник 309 ГОСТ8338-75
    3,4 – вставка ДС-125.00.008
    5 – крышка верхняя ДС-125.00.018
    6 – крышка сквозная ДС-125.00.013
    7 – набивка плетеная АП-5
    8 – крышка сальника ДС-125.00.003
    10 – корпусДС-125.00.011
    12 – основание ДС-125.00.017
    13 – шестерня ДС-125.00.015
    14 – вал ведущий ДС-125.00.001
    15 – вал ведомый ДС-125.00.002

    Габаритные размеры битумного насоса ДС125, мм

    Зависимость допустимой частоты вращения шестерен от вязкости перекачиваемой жидкости

    Выбор электродвигателя для привода битумного насосного агрегата зависит от многих факторов: вязкость битума, диапазон рабочих температур, желаемые подача и напор, высота всасывания. Помимо этого, многое зависит от требований цеха, где будет расположен агрегат. Сам по себе битум невзрывоопасен, но зачастую взрывозащищённый электродвигатель нужен по техническим условиям помещения. Мы агрегатируем насосы с любыми электродвигателями по техзаданию.

    Подбирая различные комбинации электродвигателей и редукторов, можно на базе одного насоса ДС-125 получить целое семейство различных по характеристикам агрегатов.

    Есть опыт перекачивания этими насосами патоки (холодной) при установке редуктора, который понижает обороты приводного вала насоса до 220 об/мин.

    Хочется добавить, что на рынке есть и более дешёвые предложения и насосов, и установок на их базе в сборе. Но следует помнить, что себестоимость установки можно снизить только одним способом — применением редукторов после переборки (б/у или неликвидных), старых двигателей из неликвидов и сомнительных комплектующих. Настоятельно рекомендуем подумать, стоит ли экономить на качестве.

    МодельПодача,
    л/мин    		Напор,
    атм.    		Мощность,
    кВт x об/мин    		ДуДу1РазмерыМасса,
    кг.
    ДС-125 б/д, б/р (5006—8080415х410х512128
    ДС-125 с э/д 11х1500250611х150080801160х470х520360
    ДС-125 с э/д 11х1500 (взр.)250611х1500 (взр.)80801160х470х520400
    ДС-125 с мотор-редуктором, 224 об/мин230611х150080801500х470х520310
    Шестерня к ДС-125
    Вал ведущий ДС-125.00.001
    Вал ведомый ДС-125.00.002

    Типы битумных насосов

    • СОРТИРОВАТЬ ПО:

    • По умолчанию

    Показаны 1 — 24 из 47 продуктов

    ПОКАЗАТЬ ФИЛЬТРЫ

    Тип насоса

    • Шестерня
    • Прогрессирующая полость
    • Поворотный поршень
    • Винт
    • Лопасть

    Максимальная скорость потока

    • 0-2M³H
    • 2. 1M³H до 50M³H
    • от 51M³H до 150M³H
    • от 151 м³ч до 300 м³ч
    • 301M³H до 500M³H
    • 501M³H до 750M³H
    • 751M³H до 1000M³H
    • от 1001 м3ч до 2000м3ч
    • 2001M³H до 3000M³H
    • 3001M³H +

    Макс Голова

    • от 0,3 до 10 м
    • 11–30 мес.
    • от 31 м до 50 м
    • от 51 м до 150 м
    • от 151 м до 300 м
    • от 300 м до 550 м
    • 550 млн+

    Материалы насоса

    • AISI304
    • АИСИ316
    • Алюминий
    • Бронза
    • Углеродистая сталь
    • Чугун
    • Литая сталь
    • Ковкий чугун
    • Дуплекс

    Максимальная температура

    • До 90°C
    • от 91°C до 170°C
    • от 171°C до 300°C
    • 301°С+

    Максимальная вязкость

    • от 0 до 100 сСт
    • от 101 до 300 сСт
    • от 301 до 500 сСт
    • 501 сСт до 1500 сСт
    • 1501 сСт до 5000 сСт
    • от 5 001 до 20 000 сСт
    • от 20 001 до 30 000 сСт
    • от 30 001 до 60 000 сСт
    • 60 000 сСт +

    Макс. сплошной проход

    • 0 мм
    • от 1 мм до 10 мм
    • от 11 до 30 мм
    • от 31 мм до 50 мм
    • от 51 мм до 120 мм

    Самовсасывание

    Водить машину

    • Электрический ток переменного тока
    • голый вал

    Бренды

    • Северный хребет
    • Нова Роторс

    СБРОС ФИЛЬТРЫ

    ПРИМЕРЫ

    Тип насоса — винтовой

    Макс. расход — 1200 м³ч

    Макс. напор — 400 м

    Материалы насоса — AISI316

    Тип насоса — Шестеренчатый

    Макс. расход — 250 м³ч

    Макс. напор — 150 м

    Материалы насоса — AISI3 04

    Тип насоса — Шестеренчатый

    Макс. расход — 9 м³ч

    Макс. напор — 150 м

    Материалы насоса — AISI304

    Тип насоса — Шестеренчатый

    Макс. расход — 7,7 м³ч

    Макс. напор — 300 м

    Материалы насоса — AISI30 4

    Тип насоса — Роторно-поршневой

    Макс. расход — 64 м³ч

    Макс. напор — 50 м

    Материалы насоса — AISI316

    Тип насоса — Лопастной

    Максимальный расход — 110m³h

    Max Head — 100M

    Материалы для насоса — AISI316

    Из £ 2887,00 (Ex nc)

    Тип насоса — Шестеренчатый

    Макс. расход — 200 м³ч

    Макс. напор — 140 м

    Материалы насоса — AISI3 04

    Тип насоса — Винтовой

    Максимальный расход — 10,8 м³ч

    Максимальный напор — 160 м

    Материалы насоса — Литая сталь

    Тип насоса — Винтовой

    Максимальный расход — 2,5 м³ч

    Макс. напор — 400 м

    Материалы насоса — Углеродистая сталь

    Тип насоса — Поршневой

    Максимальный расход — 600 м³ч

    Макс. напор — 480 м

    Материалы насоса — AISI304

    Тип насоса — Поршневой

    Макс. расход — 600 м³ч

    Макс. напор — 480 м

    Материалы насоса — AISI304

    Тип насоса — Поршневой

    Макс. расход — 600 м³ч

    Макс. напор — 480 м

    Материалы насоса — AISI304

    Тип насоса — Шестеренчатый

    Макс. расход — 5,5 м³ч

    Макс. напор — 70 м

    Материалы насоса — AISI304

    Тип насоса — Шестеренчатый

    Максимальный расход — 7M³H

    Макс. напор — 120 м

    Материалы насоса — AISI304

    Тип насоса — Шестеренчатый

    Максимальный расход — 7M³H

    Максимальный напор — 120 м

    Материалы насоса — AISI304

    Тип насоса — Шестеренчатый

    Макс. расход — 5,7 м³ч

    Макс. напор — 140 м

    Материалы насоса — AISI3 04

    Тип насоса — Шестеренчатый

    Макс. расход — 32 м³ч

    Макс. напор — 100 м

    Материалы насоса — AISI304

    Тип насоса — Шестеренчатый

    Макс. расход — 0,25 м³ч

    Макс. напор — 50 м

    Материалы насоса — AISI3 04

    Тип насоса — Шестеренчатый

    Макс. расход — 32 м³ч

    Макс. напор — 100 м

    Материалы насоса — AISI30 4

    Насос Тип — Шестерня

    Максимальный расход — 7M³H

    Макс. напор — 50M

    Материалы насоса — AISI304

    Тип насоса — Шестеренчатый

    Макс. расход — 32 м³ч

    Макс. напор — 100 м

    Материалы насоса — AISI30 4

    Тип насоса — Шестеренчатый

    Максимальный расход — 7 м³ч

    Макс. напор — 50 м

    Материалы насоса — AISI304

    Тип насоса — Шестеренчатый

    Макс. расход — 90 м³ч

    Макс. напор — 140 м

    Материалы насоса — AISI30 4

    Тип насоса — Шестеренчатый

    Макс. расход — 32 м³ч

    Макс. напор — 140 м

    Материалы насоса — AISI30 4

    • СОРТИРОВАТЬ ПО:

    • По умолчанию

    Показаны 1 — 24 из 47 продуктов

    ПРИМЕРЫ

    Насосы для перекачки битума | Насосы для битумной эмульсии

    Насосы для перекачки битума | Насосы для битумной эмульсии | МХК, ООО

    Насосы для перекачки битума/асфальта

    Побочный нефтяной продукт, битум, представляющий собой черную вязкую смесь углеводородов и асфальта, находит широкое применение в строительной отрасли. Эту липкую полутвердую форму нефти можно найти в природных месторождениях, которые затем перерабатываются для различных целей. Во время этого процесса очистки есть несколько случаев, когда эти продукты с высокой вязкостью необходимо транспортировать туда и обратно, что требует специального насосного оборудования. Использование обычных насосов не принесет желаемых результатов, а приведет только к повреждению насоса, включая преждевременный выход из строя механического уплотнения. Компания MXQ предлагает насосы для перекачки битума, предназначенные для эффективной обработки и перекачки битума/асфальта. Эти прогрессивные шнековые насосы известны своей эффективной работой, эксплуатационной надежностью, длительным сроком службы и бесшумной работой.

    Узнать цену

    • Обзор
    • Характеристики
    • Приложения

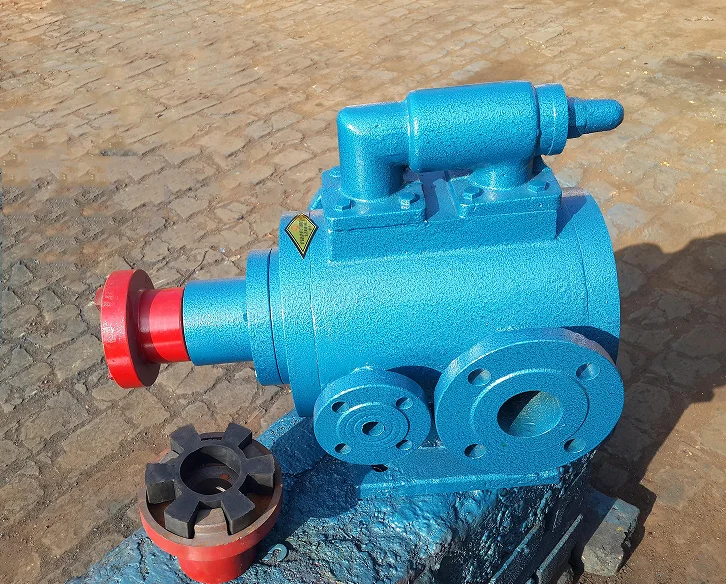

    Винтовые насосы MXQ в значительной степени заменяют обычные насосы для приложений, требующих перекачивания вязких продуктов, таких как битум и асфальт. Битумные насосы MXQ, изготовленные из высокопрочной стали и покрытые для минимизации абразивного износа, работают наилучшим образом даже при постоянном контакте с абразивными жидкостями, которые они перекачивают. Эти битумные насосы созданы, чтобы выдержать испытание временем и, таким образом, гарантировать минимальное техническое обслуживание, оптимальную производительность и длительный срок службы. Благодаря надежной, эффективной и стабильной работе наш ассортимент насосов для битумной эмульсии обеспечивает безотказную работу без засорения, отказа компонентов и утечек.
