Насосные перекачивающие станции НПС, как правило, устанавливаются на линиях магистральных нефтепроводов или в системах подготовки нефти и предназначены для перекачки сырой и товарной нефти, а также сопутствующих продуктов нефтепереработки и жидкостей, сходных по вязкости.

Основная цель установки насосной перекачивающей станции — обеспечить забор нефти из сечения трубопровода с низким напором, а затем после увеличения напора осуществить обратный ввод нефти в сечение трубопровода с высоким напором. Закачка нефти в магистральный нефтепровод осуществляется головной перекачивающей станцией, промежуточные предназначены только для поддержания необходимого напора.

Для безопасной эксплуатации на промежуточных насосных перекачивающих станциях предусмотрены системы защиты от гидравлических ударов и узлы сглаживания перепадов давления.

Как купить насосную перекачивающую станцию НПС в Вашем городе?

Для расчета стоимости оборудования нашего производства Вы можете:


  • связаться с нашими специалистами по бесплатной телефонной линии 8-800-555-4784


  • прислать на электронную почту  технические и эксплуатационные требования к НПС


  • воспользоваться формой Запроса цены



Технические характеристики насосных перекачивающих станций НПС













Параметры
Значения

Количество насосов, шт.
определяет Заказчик

Плотность рабочей среды, кг/м3
700..1050

Кинематическая вязкость, м2/сек.
до 1,5 х 10-4

Содержание газа, %
до 3

Содержание парафина, %
до 20

Содержание механических примесей с размером твердых частиц до 0,2 мм, %
до 0,2

Обводненность, %
до 90

Температура среды, ºС
до +45

Давление на входе, МПа
до 0,6

Давление на выходе, МПа
до 8,8

Конструкция станций типа НПС

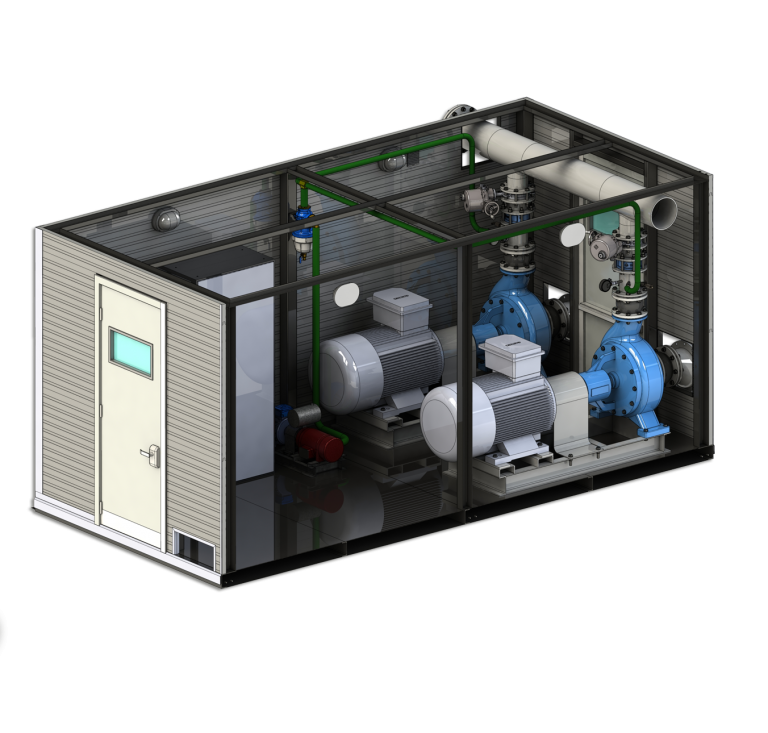

Завод ГазСинтезⓇ поставляет станции НПС собственного производства в блочно-модульном исполнении. Корпус НПС представляет собой блок-модуль полной заводской готовности. Внутри корпуса размещается все технологическое оборудование уже в заводских условиях. На месте эксплуатации блок-модуль подключается к линиям подачи и выдачи рабочей среды посредством приемного и выходного коллекторов. Количество блоков зависит от состава станции. В случае поставки нескольких блоков, последние соединяются между собой на объекте.

Каждый блок-модуль оснащен системами жизнеобеспечения: отоплением, естественной и приточной вентиляцией, освещение, дренажной системой, охранной и пожарной сигнализацией с системой автоматического пожаротушения. Автоматика станции НПС обеспечивает безопасную эксплуатацию оборудования за счет установленных датчиков и сигнализаторов, передающих аварийное оповещение на исполнительные устройства. Дополнительно предусматривается ручное управление всеми элементами станции.

По специальному заказу возможно изготовление насосных станций перекачки малой производительности на раме для эксплуатации внутри отапливаемого помещения.

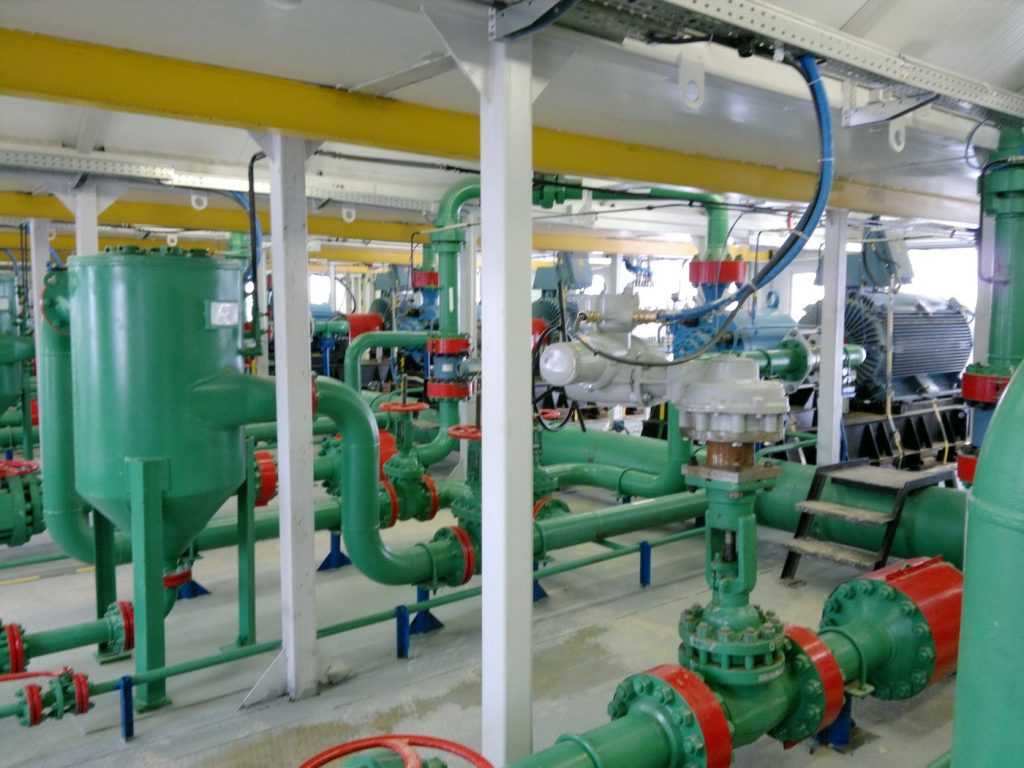

Устройство насосных перекачивающих станций производства Завода ГазСинтез

Ⓡ

Рабочая среда, поступая через приемный коллектор, сначала проходит через фильтр, задерживающий механические примеси. Проходя через насос, давление поднимается, за счет чего жидкость подается на нагнетательный (выходной) коллектор.

Входящие приборы КИПиА измеряют показания датчиков и передают их на пульт управления. Исполнительные механизмы в виде запорных клапанов и задвижек прекращают движение рабочей жидкости при возникновении аварийных ситуаций (снижения/превышения давления на входе и выходе, превышения мощности, перегреве электродвигателя насоса). Пуск и остановка насосов, а также систем жизнеобеспечения блок-модуля осуществляется в автоматическом режиме, который дублируется ручным.

Оборудование станций НПС

Точный состав оборудования подбирается на этапе проектирования и зависит от требований Заказчика. Так, мы комплектуем насосные перекачивающие станции НПС следующим оборудованием:


  • насос (-ы)


  • приемный и выходной коллектор


  • запорная арматура (задвижки, краны)


  • контрольно-измерительные приборы (манометры, датчик температуры, датчик вибрации, счетчик расхода жидкости, сигнализатор загазованности и др.)


  • обратный клапан


  • система управления и автоматики в шкафном исполнении


  • система диспетчеризации (по запросу)

Схемы и чертежи насосной станции

Для того, чтобы приобрести насосную нефтеперекачивающую станцию типа НПС:


  1. присылайте технические требования на электронную почту [email protected];


  2. заполняйте онлайн-форму для заказа изделия «Запрос на оборудование».

Если у Вас есть вопросы по устройству, конструкции и параметрам изделия, Вы можете:


  1. позвонить сотрудникам Завода ГазСинтезⓇ по телефону 8-800-555-4784;


  2. воспользоваться формой «Задать вопрос»;


  3. оставить запрос через форму «Обратная связь».

Смотрите так же в этом разделе:

Блочная насосная станцияУстановка дозирования химреагентовСтанция подготовки питательной воды СППВ

Каталог продукции



Насосная станция перекачки нефти (НПС)

Назначение


Насосная станция (НПС) предназначена для перекачки сырой и товарной нефти, конденсата, а также жидкостей, имеющих сходство по вязкости и химической активности.


В составе

  • блоки насосные, в количестве необходимом для обеспечения объемов перекачки

  • блоки вентиляционной камеры

  • насосные агрегаты ЦНСН или аналоги

  • запорная арматура с электро-и механизированным приводом

  • фильтр на приемном трубопроводе

  • средства автоматизации

  • система отопления

  • система приточной вентиляции

  • система пожаротушения

  • система пожарной и охранной сигнализации.

Конкурентные преимущества

  • Более 300 реализованных проектов в области перекачки жидких углеводородов
  • Собственная система автоматизации процесса управления транспортировкой с автоматизированным рабочим местом оператора и выводом информации на верхний уровень
  • Собственная команда профессиональных инженеров, осуществляющих авторский надзор и сопровождающих этап монтажа станции на объекте, а также запуска всего комплекса в эксплуатацию
  • Интегрированный цикл производства от рамных оснований до блоков и модулей 100% заводской готовности, включая системы жизнеобеспечения, энергетики и управления
  • Экспертиза и технологическое партнёрство с ведущими западными и российскими производителями насосов и электродвигателей, как ключевых элементов станции
  • Станция выполняется из отдельных блок-боксов транспортного габарита, монтируемых на месте эксплуатации в единое здание с общей кровлей, что снижает затраты на логистику
  • Все блоки проходят контрольную сборку и тестирование на заводе, что увеличивает скорость электромонтажа и ввода готовой станции на месторождении

Технические характеристики










Параметр
Значение

Максимальная или диапазон по реализованным

Производительность НПС, м3/ч
определяет Заказчик

Типоразмер устанавливаемых насосных агрегатов и их количество
3-8 определяет Заказчик

Габаритные размеры блока (модуля), мм
12м…26 м

зависит от типа и мощности заказываемого насосного агрегата

Длина
6000-12000 (13000 по спецзаказу)

Ширина
2600-3200

Высота
до 3500

Максимальная масса блоков, т
30
