что это такое и как использовать?

25.10.201825.10.2018 Екатерина

Время чтения: 5 минут

Наплавление металла электродом — это распространенный метод укрепления или ремонта сварного соединения. Его суть заключается в нанесении дополнительного слоя расплавленного металла поверх уже имеющегося шва. Такая технология позволяет улучшить внешний вид соединения, исправить его физические характеристики (форму, протяженность и т.д.), придать дополнительную надежность и стойкость.

Словом, технология наплавки крайне полезна и нужна. Она осуществляется с помощью специальных наплавочных электродов. В этой статье мы кратко перечислим основные марки таких стержней, расскажем об их основных характеристиках и подробно опишем, как применять такие электроды в своей работе.

Содержание статьи

• Общая информация
• Разновидности
  • Первая группа
  • Вторая группа
  • Третья группа
  • Четвертая группа
  • Пятая группа
  • Шестая группа
• Применение
• Вместо заключения

Общая информация

Итак, наплавка металла— это метод восстановления или укрепления сварного шва. В ходе работ на поверхности соединения формируется новый слой. Слоев может быть несколько, если это необходимо. Такая технология не похожа на формирование шва, важно не путать наплавку и сварку.

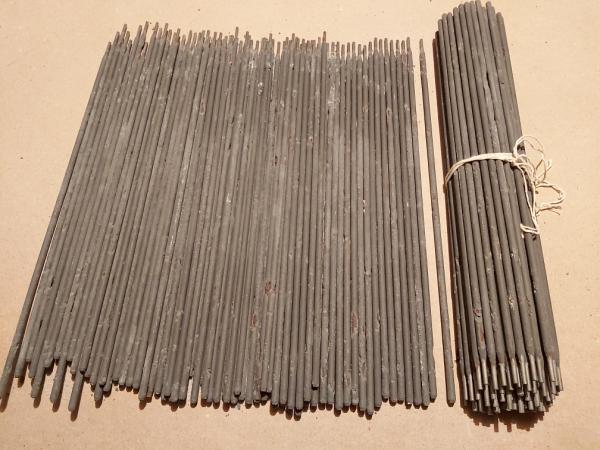

Для выполнения наплавки применяются электроды из особых групп, всего их 6. Каждая группа предназначена для определенных металлов, наделяет наплавочный слой индивидуальными свойствами и характеристиками. О группах мы поговорим позже. Изготовление наплавочных электродов регулируется ГОСТами №9466-75 и №10051-75.

Профессиональные сварщики могут применять для наплавки обычные электроды, не предназначенные для этих целей. Зачастую они используют марки, заточенные под сварку жаростойких и антикоррозийных сталей. Мы не рекомендуем новичкам и даже практикующим мастерам использовать обычные электроды в целях наплавки. Результат, скорее всего, разочарует вас.  Здесь важен многолетний опыт и постоянная практика.

Разновидности

Выше мы писали, что наплавочные электроды подразделяются на 6 групп. Эти группы не условны, их можно считать полноценной классификацией.

Первая группа

К первой группе относятся твердосплавные электроды для наплавки. Среди них можно выделить марки ОЗН-300М, ОЗН-400М, НР-70, ЦНИИН 4. С помощью таких электродов можно наплавить слой металла, устойчивый к ударной нагрузке и трению. Еще одна важная характеристика — слой будет низколегированным и низкоуглеродистым.

Вторая группа

С помощью второй группы электродов можно наплавить металл, который отличается низким содержанием легирующих элементов и средним содержанием углерода. Наплавленный слой так же устойчив к ударным нагрузкам, в том числе при температурах до +600 градусов. Выделим марку ЭН-60М, электроды ЦН 14, ОЗШ-3 и ОЗИ-3.

Третья группа

Третья группа — это электроды для наплавки стойкие к абразивному износу. Слои легированные и углеродистые, хорошо переносят ударные нагрузки. Основные марки: ОЗН-6 , ОЗН-7, ВСН-6, Т-590.

Четвертая группа

Четвертая группа — электроды для наплавки стали, металл получается высоколегированным и углеродистым. Полученные слои обладают стойкостью к высокому давлению и высоким температурам прямо во время эксплуатации. Следует выделить марки ОЗШ-6 , УОНИ-13, ОЗИ-5.

Читайте также: Электроды марки УОНИ

Пятая группа

Электроды из пятой группы позволяют наплавить аустенитный металл с высоким содержанием легирующих элементов в составе. Наплавленный слой крайне устойчив к коррозии и изнашиванию, выдерживает трение и высокие температуры (до 600 градусов). К данной группе относится марка ЦН 6Л.

Шестая группа

Последняя, шестая группа  это электроды, с помощью которых наплавляется крайне устойчивый металл. Он способен переносить высочайшие температуры (до 1100 градусов), не деформируется и выдерживает самые тяжелые эксплуатационные условия. Основные марки — ОЗШ-6  и ОЗШ-8.

Применение

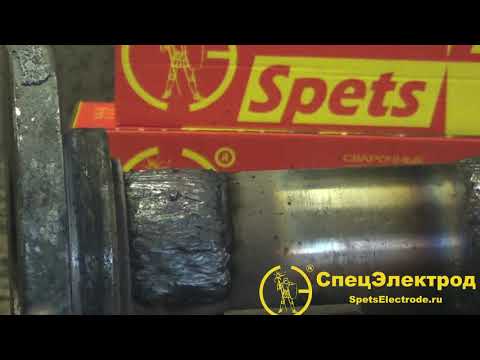

Наплавка электродом— это непростой процесс. И здесь недостаточно просто правильно подобрать электроды. Важно понимать принцип этой технологии и знать особенности.

Исходя из оглавления вы могли понять, что наплавка — это формирование дополнительного слоя (или нескольких слоев) на поверхности уже существующего шва. Это действительно так. Но что насчет количества слоев? Это сложный вопрос, на который нельзя дать однозначный ответ.

Количество слоев зависит от многих факторов: типа металла, эксплуатационных условий, применяемой марки электродов и пр. Некоторые марки нельзя использовать для формирования более одного слоя, например. Поэтому каждый случай индивидуален и вам поможет только опыт проб и ошибок.

Наплавляемый вами слой не должен быть глубоким. Помните, что этот метод совершенно отличается от привычного формирования сварного шва. Здесь важно, чтобы наплавленный металл не начал смешиваться с основным. Зачастую металлы все же перемешиваются, но постарайтесь избежать этого.

Следите, чтобы шов под наплавочным слоем не деформировался и не коробился. Не нужно наплавлять «с запасом». Количество наплавленного металла на поверхности шва должно быть умеренным. Чтобы не было деформаций наплавляйте металл небольшими отрезками. Наплавку каждого последующего валика проводите с противоположной стороны.

Не забывайте подготавливать металл перед наплавкой. На поверхности шва не должно быть грязи, краски или следов масла. Очистите поверхность и обезжирьте.

Если вы будете соблюдать эти несложные рекомендации, то сможете получить плотный качественный шов без деформаций и дефектов. Помните, что ваша цель — улучшить уже имеющийся сварной шов, а не усугубить положение. Шов должен стать эстетичнее, прочнее и качественнее предыдущего. Ведь в этом и заключается вся суть наплавки как технологии.

Вместо заключения

Наплавка — это не такая простая технология, как может показаться на первый взгляд. Но при правильном подборе электродов и с минимальным опытом все же можно добиться достойного результата. При выборе марки обращайте свое внимание на состав металла, с которым будете работать. Поскольку состав электрода должен быть идентичным.

Похожие публикации

Электроды для упрочняющей наплавки

Canada

México (Mexico)

United States of America (USA)

Antigua and Barbuda

Argentina

Bahamas

Barbados

Belize

Bolivia — Plurinational State of

Brasil (Brazil)

Brasil (Brazil — Condor)

Chile

Colombia

Costa Rica

Cuba

Dominica

Dominican Republic

Ecuador

Grenada

Guatemala

Guyana

Haïti, Ayiti (Haiti)

Honduras

Jamaica

Nicaragua

Panamá

Perú (Peru — Soldexa)

Paraguái (Paraguay)

Saint Kitts and Nevis

Saint Lucia

El Salvador

Suriname

Trinidad and Tobago

Uruguay

Saint Vincent and the Grenadines

Venezuela — Bolivarian Republic of

Andorra (Andorra)

België (Belgium)

Bielaruś, Беларусь (Belarus)

Босна и Херцеговина (Bosnia and Herzegovina)

Bulgariya, България (Bulgaria)

Κύπρος Kıbrıs (Cyprus)

Česko (Czechia)

Crna Gora Црна Гора (Montenegro)

Danmark (Denmark)

Deutschland (Germany)

Eesti (Estonia)

Éire (Ireland)

España (Spain)

France (France)

Hellas Ελλάς (Greece)

Hrvatska (Croatia)

Ísland (Iceland)

Italia (Italy)

Latvija (Latvia)

Lietuva (Lithuania)

Liechtenstein

Lëtezebuerg (Luxembourg)

Magyarország (Hungary)

Malta

Monaca, Múnegu (Monaco)

Netherlands

Norge (Norway)

Österreich (Austria)

Polska (Poland)

Portugal

Republica Moldova (Moldova)

România (Romania)

Россия (Russia)

Северна Македонија (North Macedonia)

Shqipëria (Albania)

Slovenija (Slovenia)

Slovensko (Slovakia)

Srbija Србија (Serbia)

Schweiz (Switzerland)

Suomi (Finland)

Sverige (Sweden)

Türkiye (Turkey)

Ukraїna Україна (Ukraine)

United Kingdom

افغانستانAfghanestan (Afghanistan)

Al-‘Arabiyyah as Sa‘ūdiyyah المملكة العربية السعودية (Saudi Arabia)

Al-’Imārat Al-‘Arabiyyah Al-Muttaḥidah الإمارات العربيّة المتّحدة (United Arab Emirates)

Al-‘Iraq العراق (Iraq)

Al-‘Urdun الأردن (Jordan)

Al-Yaman اليمن (Yemen)

البحرينAl-Bahrayn (Bahrain)

Dawlat ul-Kuwayt دولة الكويت (Kuwait)

Iran (Islamic Republic of)

Israʼiyl إسرائيل, Yisra’el ישראל (Israel)

Lubnān لبنان, Liban (Lebanon)

Qaṭar قطر (Qatar)

Syrian Arab Republic

Türkiye (Turkey)

‘Umān عُمان (Oman)

Al-maɣréb المغرب, Amerruk / Elmeɣrib (Morocco)

Angola (Angola)

As-Sudan السودان (Sudan)

Bénin (Benin)

Botswana

Burkina Faso

Cabo Verde

Cameroun (Cameroon)

Congo

Congo, Democratic Republic of

Côte d’Ivoire

Djibouti

Dzayer (Algeria)

مصرMisr (Egypt)

eSwatini (Eswatini)

Gaana (Ghana)

Gambia

Guinea Ecuatorial (Equatorial Guinea)

Guinea-Bissau

Guinée (Guinea)

Iritriya إرتريا Ertra (Eritrea)

Ityop’ia ኢትዮጵያ (Ethiopia)

Kenya

Lesotho

Liberia

Lībiyā ليبيا (Libya)

Madagasikara (Madagascar)

Malaŵi, Malawi (Malawi)

Mali

Moçambique (Mozambique)

Moris (Mauritius)

Muritan / Agawec, Mūrītānyā موريتانيا (Mauritania)

Namibia

Niger

Nigeria, Nàìjíríà (Nigeria)

République Centrafricaine, Ködörösêse tî Bêafrîka (Central African Republic)

République Gabonaise (Gabon)

Rwanda

Sao Tome and Principe

Sénégal (Senegal)

Seychelles, Sesel (Seychelles)

Sierra Leone

Soomaaliya aş-Şūmāl, الصومال (Somalia)

South Africa

Tanzania, United Republic of

Tchad, تشاد (Chad)

Togo

Tunes, تونس (Tunisia)

Uburundi (Burundi)

Uganda

Western Sahara

Zambia

Zimbabwe

جزر القمر Comores Koromi (Comoros)

Aorōkin M̧ajeļ (Marshall Islands)

Aotearoa (New Zealand)

Australia

Azərbaycan (Azerbaijan)

Bangladesh বাংলাদেশ (Bangladesh)

Belau (Palau)

Brunei Darussalam

Druk Yul, འབྲུག་ཡུལ (Bhutan)

Dhivehi Raajje (Maldives)

Fiji, Viti, फ़िजी (Fiji)

Hayastán (Armenia)

Kampuchea កម្ពុជា (Cambodia)

Kyrgyzstan Кыргызстан (Kyrgyzstan)

India

Indonesia

South Korea

Mǎláixīyà 马来西亚, Malaysia, மலேசியா (Malaysia)

Micronesia (Federated States of)

Mongol Uls Монгол Улс (Mongolia)

Mueang Thai เมืองไทย (Thailand)

Myanma မြန်မာ (Myanmar)

• Продукция и решения
• Сварочные материалы
• Электроды покрытые (ММА)
• Электроды для упрочняющей наплавки

x

x

Loading. .

Что такое сварочные электроды (и что вы должны знать)?

Независимо от того, являетесь ли вы профессиональным сварщиком или любителем делать что-то своими руками, вы должны знать, что такое сварочные электроды, а также их относительные плюсы и минусы.

Так что же такое сварочные электроды? Сварочные электроды — это отрезки проволоки, которые соединяются со сварочным аппаратом для создания электрической дуги. Через эту проволоку проходит ток, образуя дугу, которая выделяет много тепла для расплавления и сплавления металла для сварки.

Основные типы:

• Плавящийся
• Неплавящийся

что вы можете определить лучший выбор для ваших приложений сварки. Читай дальше, чтобы узнать больше.

Различные сварочные электроды

Стержни, используемые для MIG и сварки электродами, являются примерами расходуемых электродов. У них есть присадочный материал, который плавится, образуя сварные швы.

Сварка ВИГ, с другой стороны, использует неплавящиеся электроды. Эти электроды состоят в основном из вольфрама, который не плавится (в отличие от расходуемых электродов) из-за его высокой температуры плавления. Он просто подает электрическую дугу для сварки. Присадочный материал подается с помощью проволоки, подаваемой вручную.

Следовательно, основное различие между ними заключается в том, что плавящиеся электроды плавятся, а неплавящиеся — нет.

Эти две категории также имеют несколько типов электродов.

Плавящиеся электроды

Плавящиеся электроды являются ключом к электродуговой сварке электродом, сварке в инертном газе и дуговой сварке с флюсовой проволокой. Плавящиеся электроды, используемые для электродуговой сварки, называются штучными электродами. К ним относятся электроды с толстым покрытием, экранированная дуга и электроды с легким покрытием.

Электроды со светлым покрытием

Как следует из названия, электроды со светлым покрытием имеют на своей поверхности тонкое покрытие, которое наносится распылением и кистью.

Эти электроды и их покрытия изготовлены из нескольких различных материалов. Присадочный материал во многом похож на свариваемый основной металл.

Световое покрытие служит еще одной важной цели. Это покрытие снижает содержание примесей, таких как сера и оксид, что обеспечивает более высокое качество сварного шва. Это также обеспечивает более равномерное плавление присадочного материала, что позволяет создать гладкий и надежный сварной шов.

Поскольку покрытие тонкое, образующийся шлак не слишком толстый. Электроды с экранированной дугой имеют некоторое сходство с электродами со светлым покрытием. Главное отличие в том, что они имеют более толстое покрытие. Эти сверхпрочные электроды подходят для сварки в более сложных условиях, например, для сварки чугуна.

Неизолированные электроды

Использование неизолированных электродов может быть затруднительным, поскольку дуга несколько нестабильна и ее трудно контролировать. Легкое покрытие повышает стабильность электрической дуги, тем самым облегчая вам управление. Голые электроды имеют ограниченное применение. Например, они используются для сварки марганцовистой стали.

Электроды для дуговой защиты

Электроды для дуговой защиты имеют три различных типа покрытий, которые служат разным целям. Один вид покрытия содержит целлюлозу и использует слой защитного газа для защиты зоны сварки. Второй тип покрытия имеет минералы, образующие шлак. Третий вид покрытия представляет собой комбинацию минералов и целлюлозы.

Защитные дуговые электроды создают слой защитного газа, который образует эффективный барьер, защищающий горячую зону сварки от загрязнения и коррозии со стороны окружающего воздуха. Это приводит к более прочным и надежным сварным швам. Нагретая зона сварки должна быть защищена от атмосферных газов, таких как азот и кислород, которые вступают в реакцию с высокотемпературным металлом, что приводит к образованию хрупких, пористых и непрочных сварных швов.

Электроды с экранированной дугой сводят к минимуму содержание серы, оксидов и других типов примесей в основном металле, обеспечивая ровные, гладкие и чистые сварные швы. Эти электроды с покрытием также обеспечивают более стабильную электрическую дугу по сравнению с электродами без покрытия, что делает сварку более управляемой и уменьшает разбрызгивание.

Защитные дуговые электроды также выделяют шлак из-за минерального покрытия. Этот шлак кажется трудным для удаления, но он служит полезной цели. Он остывает намного медленнее по сравнению с экранированными дуговыми электродами. Этот процесс вытягивает примеси и отправляет их на поверхность. Следовательно, вы получите высококачественные сварные швы, которые будут чистыми, долговечными и прочными.

Неплавящиеся электроды

Неплавящиеся электроды проще для понимания не только потому, что они не плавятся, но и потому, что их всего два типа.

Угольные электроды

Первый тип — это угольные электроды, которые используются как для резки, так и для сварки. Этот электрод изготовлен из угольного графита. Он может быть покрыт слоем меди или оставлен без покрытия.

Американское общество сварщиков не выпустило спецификаций для этого типа электродов. Однако для угольных электродов существуют военные спецификации.

Вольфрамовые электроды и их различные виды

Вторым видом неплавящихся электродов являются вольфрамовые электроды, которые используются для сварки TIG. Эти электроды состоят из чистого вольфрама (с зеленой маркировкой), вольфрама, содержащего от 0,3 до 0,5% циркония (с коричневой маркировкой), вольфрама с 2% тория (с красной маркировкой) и вольфрама, содержащего 1% тория (с желтой маркировкой). маркировка).

Неплавящиеся электроды из чистого вольфрама имеют ограниченное применение и подходят для легких сварочных работ. Этому есть две причины. Во-первых, чистый вольфрам не обладает долговечностью и прочностью вольфрамовых сплавов. Во-вторых, чистый вольфрам может иметь проблемы с высоким током.

Вольфрамовые электроды с содержанием циркония от 0,3 до 0,5% дают отличные результаты при работе с переменным током. Они лучше чистого вольфрама, но не так хороши, как вольфрамовый электрод с содержанием тория.

Вольфрамовые электроды с содержанием тория 1-2% являются одними из наиболее широко используемых неплавящихся электродов, поскольку они служат дольше и имеют более высокое сопротивление, чем другие виды вольфрамовых электродов. Их можно использовать для более высоких токов по сравнению с электродами из чистого вольфрама. Эти электроды также обеспечивают лучший контроль дуги и их легче запускать.

При использовании вольфрамового электрода лучше использовать максимально допустимый ток, если они имеют гладкую цилиндрическую форму, иначе становится трудно контролировать дугу и поддерживать ее.

Для лучшего контроля и стабильности дуги следует заточить кончики этих электродов до остроты, то есть нужно сделать кончики коническими. Если вы сделаете это, вам придется выбирать аппараты с контактным пуском вместо сварочных аппаратов постоянного тока. Помните, что вольфрамовые электроды с торием и цирконием будут иметь повышенную износостойкость по сравнению с электродами из чистого вольфрама, если вы выберете конические электроды с пуском касанием.

Как читать код на стержневых электродах

Теперь, когда вы хорошо разобрались с основами, пришло время углубиться в классификацию сварочных электродов.

Эта классификация стержневых электродов учитывает различные факторы, такие как процентное содержание железного порошка, наиболее подходящее положение сварки, прочность на растяжение, материал покрытия и диаметр.

Не используйте плавящиеся электроды, толщина которых превышает толщину свариваемого металла. Чаще всего используется электрод диаметром 3/32 дюйма. Однако в некоторых случаях диаметр электрода может быть в пять раз больше или составлять всего 1/16 дюйма.

Прочность на растяжение — это максимальное усилие, которое может выдержать сварной шов. Чтобы сделать прочный и надежный сварной шов, вам необходимо использовать электрод с более прочным присадочным материалом, чем основной металл. Если присадочный материал слабее основного металла, то сварное соединение станет слабым местом, которое может легко сломаться.

Процентное содержание железного порошка в электроде также имеет значение, так как оно будет преобразовано в сталь при расплавлении под действием тепла сварки. Более высокий процент железного порошка означает, что каждый электрод может предоставить вам больше присадочного материала для сварки большего количества деталей. Однако следует иметь в виду, что процентное содержание железа вряд ли превышает 60 процентов.

Поняв эти свойства, теперь вы можете рассмотреть код классификации для этих электродов.

Например, вы можете встретить E6010. Буква «Е» указывает на то, что это электрод. Первые две цифры, следующие за буквой «Е», обозначают предел прочности при растяжении. «60» здесь означает, что предел прочности на растяжение составляет 60 000 фунтов на квадратный дюйм.

Таким образом, вы должны добавить четыре нуля к этим двум цифрам, чтобы определить прочность электрода на растяжение. Таким образом, число 70 означает прочность на растяжение в 70 000 фунтов на квадратный дюйм.

Если имеется пять цифр, то первые три цифры после «Е» относятся к пределу прочности при растяжении.

Вторая последняя цифра указывает позицию, для которой вы можете использовать электрод. «1» означает, что вы можете использовать электрод во всех положениях — над головой, горизонтально, вертикально и горизонтально. «2» означает, что электрод подходит только для горизонтального и плоского положения.

Последняя цифра в сочетании с предпоследней цифрой говорит о покрытии. Эта информация поможет вам определить сварочный ток. Производитель электродов предоставит таблицу с текущими настройками для различных покрытий в соответствии с двумя последними цифрами.

Вопросы по теме

Из чего сделаны сварочные электроды?

Сварочный электрод состоит из двух компонентов: чистого металла и флюсового покрытия. Сплав может отличаться от мягкой стали, чугуна, нержавеющей стали, высокопрочной стали, бронзы, алюминия, алюминия или алюминия.

Что означают цифры на сварочном электроде 7018?

В этой процедуре классификации самые первые 2 или 3 числа указывают на прочность на растяжение склеенного продукта, которая может быть измерена в килофунтах на квадратный дюйм или в килофунтах на квадратный дюйм. В E7018 70 символизирует 70 000 фунтов на квадратный дюйм или 70 кПа. 1: 3-я цифра указывает положение сварки.

Для чего используется сварочная проволока 6012?

Используйте сварочные палочки 6012 для соединения открытого соединения между двумя соединениями. Профессиональные сварщики используют электроды 6012 в плоском положении из-за их собственных быстрых, сильноточных угловых сварных швов.

Определение электрода-стержня

(также известные как сварочные электроды, сварочные стержни, сварочные стержни)

Электроды сварочные представляют собой металлические проволоки с наплавленным химическим покрытием. Стержень используется для поддержания сварочной дуги и подачи присадочного металла, необходимого для свариваемого соединения. Покрытие защищает металл от повреждений, стабилизирует дугу и улучшает сварной шов. Диаметр проволоки за вычетом покрытия определяет размер сварочного электрода. Это выражается в долях дюйма, таких как 3/32″, 1/8″ или 5/32″. Чем меньше диаметр, тем меньше ток и меньше присадочного металла.0003

Тип свариваемого основного металла, сварочный процесс и машина, а также другие условия определяют тип используемого сварочного электрода. Например, для низкоуглеродистой или «мягкой стали» требуется сварочный пруток из мягкой стали. Для сварки чугуна, алюминия или латуни требуются различные сварочные прутки и оборудование.

Флюсовое покрытие на электродах определяет, как оно будет вести себя во время фактического процесса сварки. Часть покрытия сгорает, и сгоревший флюс образует дым и действует как щит вокруг сварочной «ванны», защищая ее от окружающего воздуха. Часть флюса плавится и смешивается с проволокой, после чего примеси всплывают на поверхность. Эти примеси известны как «шлак». Готовый шов был бы хрупким и слабым, если бы не флюс. Когда сварной шов остынет, шлак можно удалить. Отбойный молоток и проволочная щетка используются для очистки и проверки сварного шва.

Электроды для дуговой сварки металлическим электродом могут быть разделены на электроды без покрытия, электроды с легким покрытием и электроды с экранированной дугой или электроды с толстым покрытием. Используемый тип зависит от требуемых конкретных свойств, в том числе: коррозионной стойкости, пластичности, высокой прочности на растяжение, типа свариваемого основного металла; и положение сварного шва: плоское, горизонтальное, вертикальное или потолочное.

Серия классификационных номеров Американского общества сварщиков (AWS) была принята сварочной промышленностью. Пример идентификации электрода ниже относится к стальному электроду для дуговой сварки с маркировкой E6010:

• «Е» означает «электрод» для электродуговой сварки
• Первые две (в некоторых случаях три) цифры (60) обозначают предел прочности при растяжении в тысячах фунтов на квадратный дюйм
• Третья (в некоторых случаях четвертая) цифра (1) указывает положение сварного шва. «О» означает, что эта классификация не используется; «1» — для всех позиций; «2» только для плоского и горизонтального положения; 3 только для горизонтального положения
• Последние две цифры вместе (10) обозначают тип покрытия и тип необходимого источника питания, 10 органическое покрытие и постоянный ток обратной полярности.
• Таким образом, сварочный стержень с номером E6010 обозначает «E» электрод для ручной дуговой сварки с (60) минимальной прочностью 60 000 фунтов на квадратный дюйм, который можно использовать (1) во всех положениях и (10) требуется обратная полярность постоянного тока.

Сварочные электроды и разрушающее воздействие влаги

Сварочные электроды должны быть сухими. Влага разрушает желаемые характеристики покрытия и может вызвать чрезмерное разбрызгивание и привести к образованию трещин и ослаблению в зоне сварки. Электроды, подвергавшиеся воздействию влажного воздуха более нескольких часов, должны быть предварительно нагреты перед использованием, а если есть сомнения относительно того, как долго они находились под воздействием, их следует повторно высушить путем нагревания в подходящей печи. После высыхания их следует хранить в печи для выдержки или в влагонепроницаемом контейнере.

Сварочные электроды с низким содержанием водорода являются основой сварки конструкций. Этот универсальный электрод, известный сварщикам в полевых условиях как «low-hy», содержит менее 0,6% влаги в покрытии, и в соответствии с принятыми в настоящее время стандартами и процедурами сварки требуется, чтобы он хранился в среде, поддерживающей сухость заводского качества. . Его низкое содержание водорода обеспечивает гладкий, прочный и очень пластичный сварной шов, что делает его предпочтительным сварочным электродом для сварки конструкций.

Низководородный 7018 особенно не переносит влаги и должен быть сухим перед использованием. В противном случае при сварке могут появиться питтинги и поры (червоточины), которые являются дефектами сварки. Это происходит, когда влага попадает во флюсовое покрытие и позволяет водороду неблагоприятно воздействовать на сварочную ванну. Стержни 7018, которые не были должным образом высушены, сначала могут дать красивый сварной шов, но они будут подвержены продольному растрескиванию либо сразу после сварки, либо позже. Продольное растрескивание — это место, где трещина начинается и следует по длине сварного шва.

Хорошо известно, что перед началом сварки конструкций электроды с низким содержанием водорода должны быть должным образом подготовлены, чтобы избежать повреждения дефектов сварных швов. Один из способов, используемых для защиты покрытия с низким содержанием водорода, заключается в нанесении двойного покрытия с использованием слоя диоксида титана, чтобы помочь избежать дефектов, когда требуются отложения с низким содержанием водорода. Но такие проблемы, как пористость, водородное охрупчивание, несплавление и растрескивание, могут возникнуть, если стандартные стержни с низким содержанием водорода не хранятся в соответствии со спецификациями производителя.

В частности, водород может неблагоприятно воздействовать на сварной шов и некоторые стали в различных условиях. Основным источником присутствия водорода является влага в покрытии электрода, скопившаяся в результате воздействия атмосферы. По этой причине при любых сварочных работах правильное хранение, обращение и обработка электродов с низким содержанием водорода имеют решающее значение для предотвращения дефектов сварного шва. Это особенно важно при строительстве и возведении многоэтажных зданий, опоры и внутренняя конструкция которых опираются на сварные стальные балки.

Дефектный сварной шов может привести к обрушению здания или забраковке сварного шва при последующем контроле. Это требует восстановления части внутренней металлической конструкции небоскреба или другого здания, что иногда обходится во многие миллионы долларов.

Сварочные электроды изготавливаются в допустимых пределах влажности в соответствии с типом покрытия и прочностью металла сварного шва, который будет использоваться с электродом. Затем они упаковываются в контейнер, который был разработан для обеспечения степени защиты от влаги, необходимой в промышленности для данного типа покрытия. Распространенной ошибкой является открытие контейнера с неправильного конца или бросание их, что может привести к повреждению покрытия с низким содержанием водорода на сварочных стержнях, что сделает их бесполезными.

При любых сварочных работах Очень важно поддерживать температуру стержней или электродов в диапазоне от 100°F до 300°F. Этот диапазон температур был определен сварочной промышленностью как достаточный для предотвращения попадания атмосферной влаги на покрытие сварочного электрода и последующего попадания в сварной шов в процессе сварки.

В частности, хранение электродов с низким содержанием водорода в сухом, постоянно нагретом помещении является обязательным. Спросите любого специалиста по сварке, и он порекомендует хранить электроды с низким содержанием водорода в стержневой печи. Любой другой элементарный метод, такой как использование старого холодильника или микроволновой печи со 100-ваттной лампочкой, смехотворен и никоим образом не приемлем для современного профессионала-сварщика.

Введение в процесс сварки электродами

SMAW (дуговая сварка защищенным металлом) часто называют стержневой сваркой . Это один из самых популярных сварочных процессов, используемых сегодня. Его популярность обусловлена ​​универсальностью процесса, простотой и дешевизной оборудования и эксплуатации. SMAW обычно используется с такими материалами, как мягкая сталь, чугун и нержавеющая сталь.

Как работает сварка электродами

Сварка электродом представляет собой процесс ручной дуговой сварки. Для этого требуется расходуемый электрод, покрытый флюсом, для прокладки сварного шва, а электрический ток используется для создания электрической дуги между электродом и металлами, которые свариваются вместе. Электрический ток может быть либо переменным, либо постоянным током от сварочного источника питания.

При прокладке шва флюсовое покрытие электрода разрушается. При этом образуются пары, которые обеспечивают защитный газ и слой шлака. И газ, и шлак защищают сварочную ванну от атмосферного загрязнения. Флюс также служит для добавления поглотителей, раскислителей и легирующих элементов в металл сварного шва.

Электроды с флюсовым покрытием

Вы можете найти покрытые флюсом электроды различных диаметров и длин. Как правило, при выборе электрода вы хотите, чтобы свойства электрода соответствовали основным материалам. Типы электродов с флюсовым покрытием включают бронзу, алюминиевую бронзу, мягкую сталь, нержавеющую сталь и никель.

Обычное применение электродуговой сварки

SMAW настолько популярен во всем мире, что доминирует над другими сварочными процессами в сфере ремонта и технического обслуживания. Он также по-прежнему широко используется в промышленном производстве и строительстве стальных конструкций, хотя дуговая сварка с флюсовой проволокой становится все более популярной в этих областях.

Прочие характеристики сварки электродом

Другие характеристики дуговой сварки в защитном металле включают:

• Обеспечивает гибкость всех позиций
• Не очень чувствителен к ветру и сквознякам
• Качество и внешний вид сварного шва зависят от квалификации оператора
• Обычно он может производить четыре типа сварных соединений: стыковое соединение, соединение внахлестку, тавровое соединение и угловой шов

Выбор правильного электрода для базовой сварки электродом

На самом деле несложно выбрать правильный электрод для обычной сварки электродом. На самом деле выбор электрода довольно прост, если вы просто вспомните несколько фактов о стержнях.

Следует помнить следующие факты:

№

• При выборе электрода для использования с основным оборудованием для сварки электродом примите во внимание тип выполняемых сварочных работ и свариваемый материал. Как правило, но не всегда, вы захотите использовать электрод, состав сердцевины которого аналогичен или идентичен основному материалу.*
• Существует три различных группы электродов, используемых при сварке электродами: электроды «быстрого заполнения» предназначены для быстрого плавления, что позволяет максимально увеличить скорость сварки; быстрозастывающие электроды предназначены для быстрого затвердевания для сварки во всех положениях без значительного смещения сварочной ванны до ее затвердевания; Электроды «наполнение-замораживание» или «быстрое слежение» представляют собой промежуточные стержни.
• Знайте, что обозначают номера электродов. Первые две или три цифры указывают, какой будет прочность сварного шва на растяжение. Например, если номер стержня 6011, предел прочности на растяжение на квадратный дюйм сварного шва будет составлять минимум 60 000 фунтов. Если номер начинается с 70 (т. е. 7018), предел прочности при растяжении на квадратный дюйм сварного шва будет составлять минимум 70 000 фунтов.
• Последние две цифры номера стержня относятся к потоку на стержне. Чем выше число, тем выше экранирование и тем больше флюса или металла осаждается.
• Электрод 6011 подходит для общего обслуживания. При ремонте стальной техники будет достаточно именно этого стержня. Электрод 6011 можно использовать во всех положениях сварки, он хорошо работает с более грязными металлами и допускает несовершенное соединение.
•

Обычно используемые стержни для сварки стали включают:

• Стержни 6010  и 6011 – отлично работают с более грязными металлами, проникают глубоко и хорошо работают во всех положениях
• 6013 — хорошо работает во всех положениях; не так хорошо работает с более грязными металлами; проникает только слегка
• 7018 – слабое проникновение; будет работать в любом положении; лучше всего подходит для чистых металлов
• 7024 – слабое проникновение; лучше всего работает в горизонтальном положении и на чистых металлах

*Примечание. Хотя обычно состав сердцевины электрода аналогичен или идентичен основному материалу, это не всегда так. Имейте в виду, что даже небольшая разница в составе сплава может сильно повлиять на свойства сварного шва. Тем не менее иногда желательно использование электрода с составом сердечника, значительно отличающимся от основного металла.

Методы дуговой сварки

Дуговая сварка металлическим электродом в среде защитного газа (SMAW) — это универсальный процесс сварки, который можно выполнять в любом положении. Сварка в горизонтальном положении всегда предпочтительнее. Однако в некоторых проектах, например при ремонте машин, требуется сварка в вертикальном, горизонтальном или потолочном положении.

Существует несколько методов зажигания дуги и несколько методов наплавки металла сварного шва. Хотя сварщик может предпочесть определенный метод, используемый метод может зависеть от конкретной работы, которую необходимо выполнить.

Зажигание дуги

Существует два основных метода зажигания дуги при сварке электродом. Первый метод называется «метод царапанья». Этот метод похож на зажигание спички. Боковой конец электрода протаскивают по рабочему участку, чтобы зажечь дугу. Как только контакт установлен, электрод извлекается, чтобы предотвратить его приваривание к заготовке. Если случайно электрод приварится к изделию, быстрый поворот запястья может освободить стержень.

Второй метод зажигания дуги называется «метод постукивания». При использовании этой техники электрод опускается прямо вниз, чтобы он соприкасался с заготовкой. Затем электрод сразу же отводится от работы до точки, где дуга достигла нужной длины.

Требуется практика, чтобы точно определить правильную длину дуги. Правильная длина дуги зависит от используемого электрода. Дуга должна быть как можно короче, пока край электрода царапает заготовку при каждом движении. Простым руководством для определения правильной длины дуги является прослушивание звука дуги. При правильной длине раздастся резкий треск. Внешний вид наплавленного валика является еще одним показателем того, является ли длина дуги точной.

Техника сварки

Методы сварки могут различаться в зависимости от конкретного используемого электрода, а также от выполняемых сварочных работ. Тип свариваемого металла и положение сварки могут помочь определить, какой метод сварки будет использоваться.

Общие методы сварки, используемые с электродом E6011, включают:

• Круговой рисунок, создаваемый круговым движением электрода.
• Характер биения достигается за счет возвратно-поступательного движения стержня.
• Рисунок переплетения для более широких сварных швов, созданный с помощью движения из стороны в сторону.

При использовании электродов с низким содержанием водорода хорошо работают круговые движения. Вы также можете просто держать стержень неподвижно и позволить ему заполнить зазор. Поскольку электроды с низким содержанием водорода содержат большое количество флюса, взбивающее движение может привести к захвату флюса в сварном шве, что создаст проблему, называемую 9.
