На каких автомобилях устанавливают двойные главные передачи

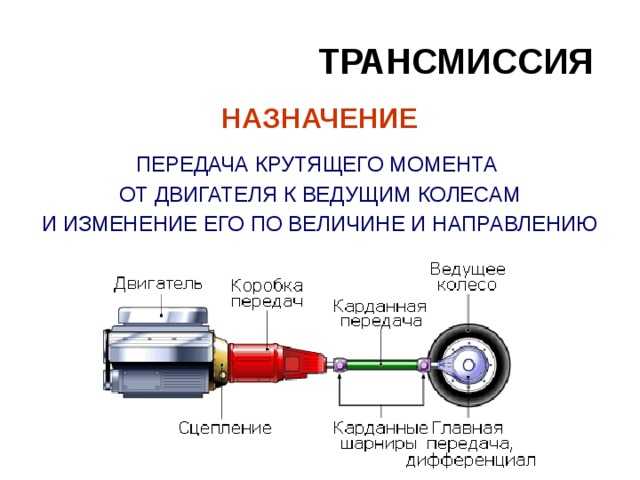

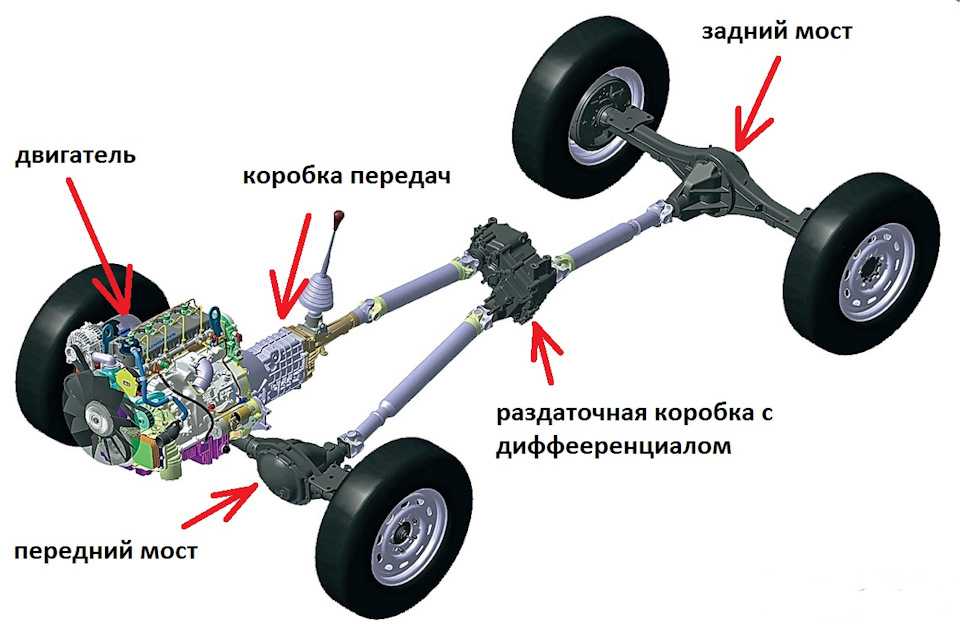

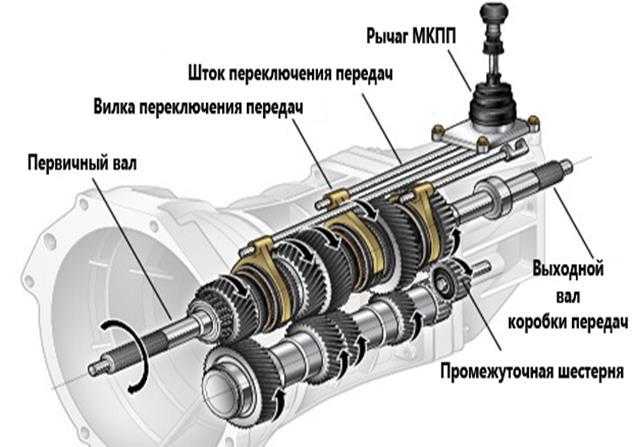

Главная передача — механизм, часть трансмиссии автомобиля, передающий крутящий момент от коробки передач к ведущим колесам автомобиля. Главная передача может быть выполненной в виде отдельного агрегата — ведущего моста (заднеприводные автомобили классической компоновки), либо объединенной с двигателем, сцеплением и коробкой передач в единый силовой блок (заднемоторные и переднеприводные автомобили).
По способу передачи крутящего момента главные передачи подразделяются на зубчатые (шестеренчатые) и цепные. Цепные главные передачи в настоящее время используются только на мотоциклах и велосипедах.
Цепная главная передача состоит из двух звездочек — ведущей, насаженной на выходной вал коробки передач, и ведомой, объединенной со ступицей ведущего (заднего) колеса мотоцикла. Несколько сложней по устройству главная передача велосипеда с планетарной коробкой передач. Ведомая звездочка, приводимая в движение цепью, приводит во вращение шестерни планетарной коробки, встроенной в ступицу колеса и через нее — ведущее заднее колесо.
Иногда в мотоциклах классической компоновки в главной передаче вместо цепи используется зубчатый армированный ремень (например, в главной передаче мотоциклов «Харлей-Дэвидсон»). В этом случае обычно говорят о ременной передаче, как об отдельном типе главной передачи.
Ременная главная передача широко используется в легких мотоциклах и в скутерах (мотороллерах) с бесступенчатым вариатором. В этом случае вариатор служит в качестве главной передачи, поскольку ведомый шкив ременного вариатора объединен со ступицей ведущего колеса мотоцикла.

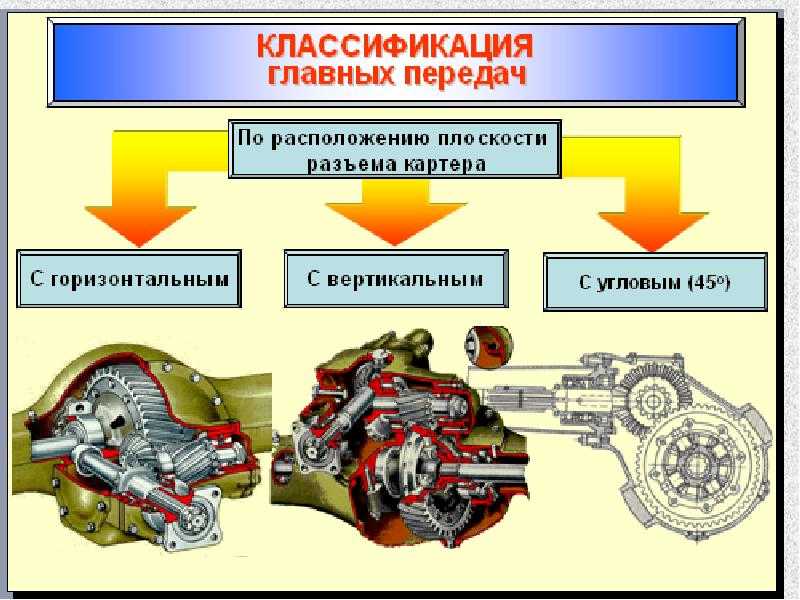

Классификация зубчатых главных передач

По количеству пар зацепления главные передачи подразделяются на одинарные и двойные. Одинарные главные передачи устанавливаются на легковые автомобили и грузовики, содержат одну пару конических шестерен постоянного зацепления. Двойные главные передачи устанавливают на грузовики, автобусы и тяжелые транспортные машины специального назначения. В двойной главной передачи в постоянно зацеплении находятся две пары шестерен — конических и цилиндрических. Двойная передача способна передать больший крутящий момент, чем одинарная.
На трехосных грузовых автомобилях и многоосной транспортной технике применяются проходные главные передачи, в которых крутящий момент передается не только на среднюю ведущую ось, но и на последующую, также ведущую. В абсолютном большинстве легковых автомобилей и двухосных грузовых автомобилей, автобусов, в другой транспортной технике с одной ведущей осью применяются непроходные главные передачи.
Получившие наибольшее распространение одинарные главные передачи по типу зацепления подразделяются на:

• 1. Червячные, в которых крутящий момент передается червяком на червячное колесо. Червячные передачи, в свою очередь, подразделяются на передачи с нижним и верхним расположением червяка. Червячные главные передачи иногда применяются в многоосных транспортных средствах с проходной главной передачей (или с несколькими проходными главными передачами) и в автомобильных вспомогательных лебедках.

В червячных передачах ведомое шестеренчатое колесо имеет однотипное устройство (всегда большого диаметра, который зависит от заложенного в конструкцию редуктора передаточного отношения, всегда выполняется с косыми зубьями). А червяк может иметь различную конструкцию.
По форме червяки разделяются на цилиндрические и глобоидные. По направлении линии витка — на левые и правые. По числу канавок резьбы — на однозаходные и многозаходные. По форме резьбовой канавки — на червяки с архимедовым профилем, с конволютным профилем и эвольвентным профилем.

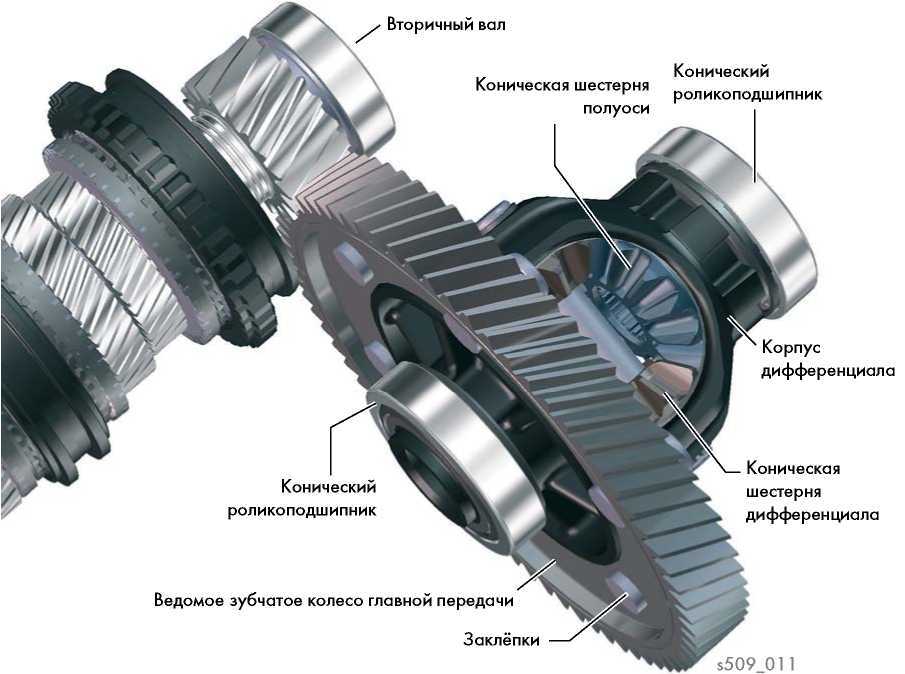

• 2. Цилиндрические главные передачи, в которых крутящий момент передается парой цилиндрических шестерен — косозубых, прямозубых или шевронных. Цилиндрические главные передачи устанавливаются в переднеприводные автомобили с поперечно расположенным двигателем.

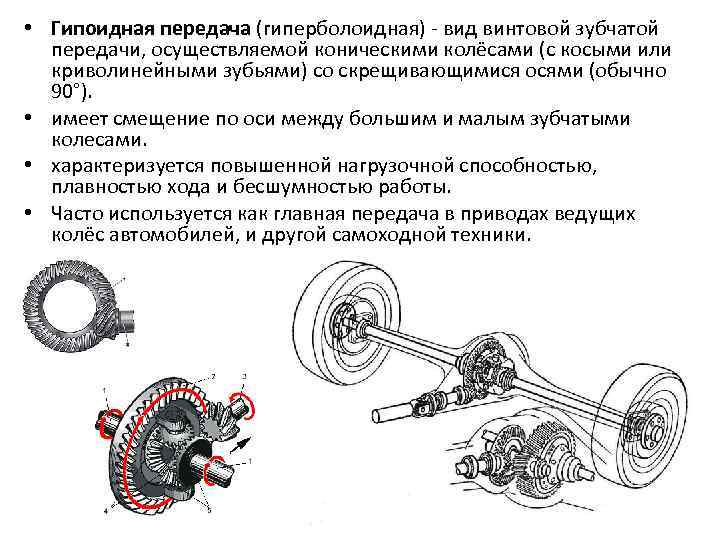

• 3. Гипоидные (или спироидные) главные передачи, в которых крутящий момент передается парой шестерен с косыми или криволинейными зубьями. Пара шестерен гипоидной передачи либо соосна (встречается реже), либо оси шестерен смещены относительно друг друга — с нижним или верхним смещением. За счет сложной формы зубьев площадь зацепления увеличена, и шестеренчатая пара способна передавать больший крутящий момент, чем шестерни главной передачи других типов. Гипоидные передачи устанавливаются в легковые и грузовые автомобили классической (заднеприводной с передним расположением двигателя) и заднемоторной компоновок.

Двойные главные передачи по типу зацепления подразделяются на:

• 1. Центральные одно и двухступенчатые. В двухступенчатых главных передачах предусмотрено переключение пар шестерен для изменения крутящего момента, передаваемого на ведущие колеса. Такие главные передачи используются на гусеничной и тяжелой транспортной технике специального назначения.
• 2. Разнесенные главные передачи с колесными или бортовыми редукторами. Такие главные передачи устанавливают на легковые машины (джипы) и грузовые автомобили для увеличения дорожного просвета, на колесные транспортеры военного назначения.

Помимо этого двойные главные передачи подразделяются по типу зацепления пар шестерен на:

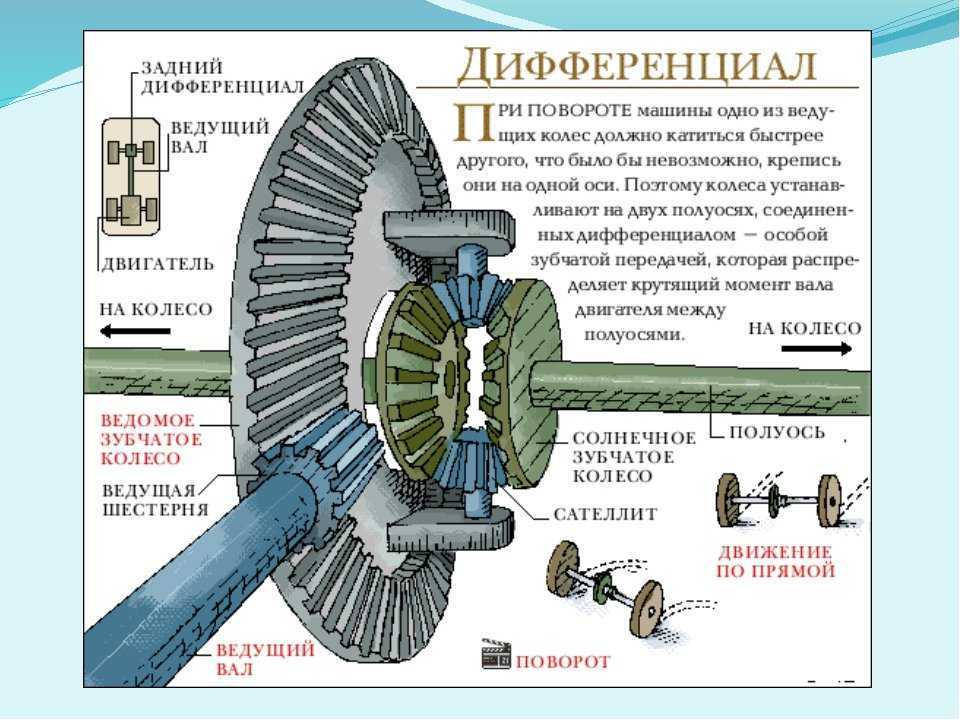

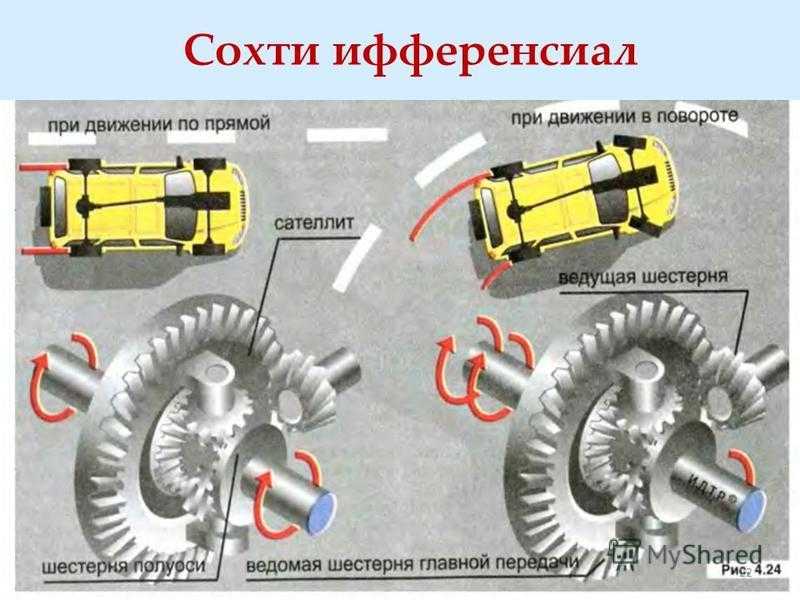

В автомобилях зубчатые главные передачи выполнены в виде единого агрегата с дифференциалом — механизмом разделения крутящего момента между двумя колесами ведущей оси. В тяжелых мотоциклах с карданной передачей и приводом на заднее колесо дифференциал не применяется. В мотоциклах с боковой коляской и полным приводом (на заднее колесо мотоцикла и на колесо коляски) дифференциал выполнен в виде отдельного механизма. На подобные мотоциклы устанавливают две независимые главные передачи, связанные между собой дифференциалом.

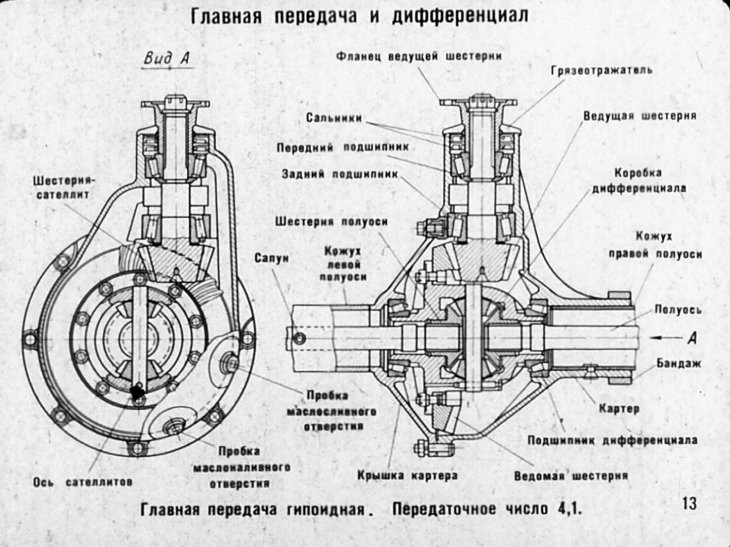

Принцип работы гипоидной главной передачи

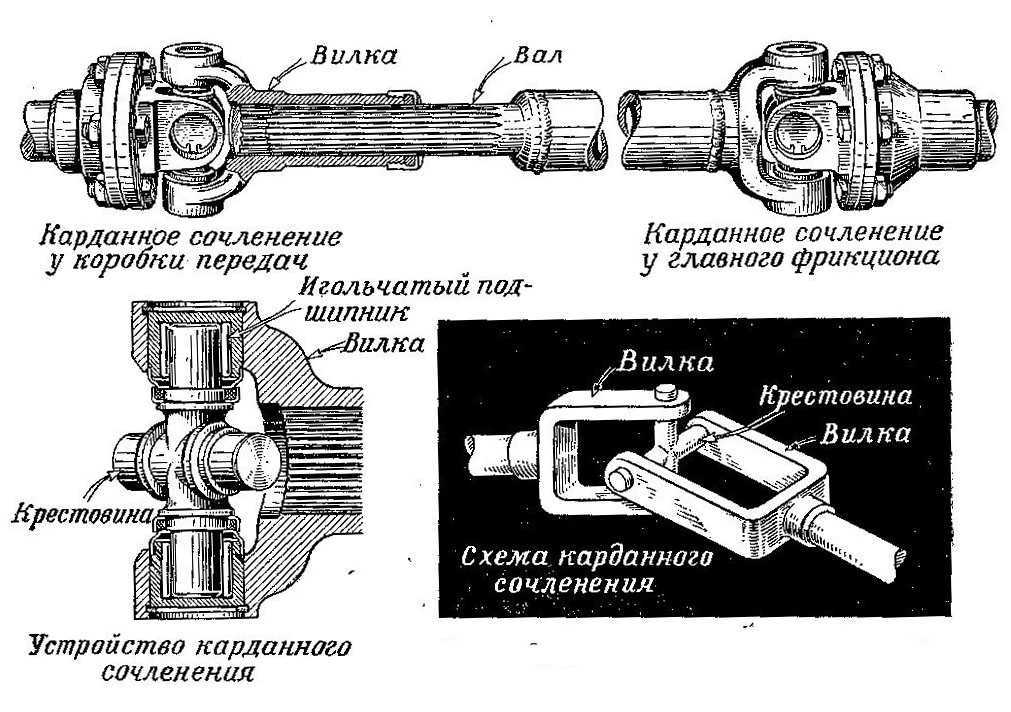

Крутящий момент передается от двигателя через сцепление, коробку передач и карданный вал на ось ведущей шестерни гипоидной главной передачи. Ось ведущей шестерни установлена соосно ведущему валу двигателя и ведомому валу КП. При вращении ведущая шестерня, имеющая меньший диаметр, чем ведомая шестерня, передает крутящий момент зубьям ведомой шестерни, приводя ее во вращение. Поскольку контакт поверхности зубьев увеличен за счет их особой формы — косой или криволинейной — передаваемый крутящий момент может достигать очень высоких значений. Однако, сложная форма зубьев приводит к тому, что на их поверхность воздействуют не только ударные нагрузки, но и силы трения (из-за проскальзывания зубьев относительно друг друга). Поэтому в гипоидных главных передачах используют специальное масло, обладающее высокими смазочными свойствами и обеспечивающее длительный срок службы шестеренчатой пары.

Принцип действия червячной главной передачи
В силу конструктивных особенностей, большого передаточного отношения (от 8 в рулевых механизмах, до 1000 в особо мощных лебедках) и низкого КПД червячная пара в автомобильных главных передачах (за редким исключением) не применяется. Наибольшее распространение она получила в лебедках.
Крутящий момент передается на червячное колесо через коробку отбора мощности, подключаемую к раздаточной коробке, установленной (как правило, встречаются и другие кинематические схемы) за коробкой передач автомобиля. Оси червяка и ведомой шестерни (ведомого колеса) располагаются под прямым углом (но встречается и иное расположение осей червячной пары). Червячное колесо входит в зацепление с ведомым косозубым (для обеспечения плотного контакта и увеличения поверхности зацепления) шестеренчатым колесом. Крутящий момент передается от винтовой канавки червяка на зубья ведомой шестерни. Частота вращения червяка намного выше, чем частота вращения ведомого колеса. За счет этого пропорционально увеличивается крутящий момент — чем больше передаточное отношение, тем большее усилие способна развить лебедка.
Червячная передача обладает рядом преимуществ перед главными передачами других типов. Она отличается высокой износостойкостью и не требует применения высококачественных смазочных материалов. Она способна передавать сверхвысокий крутящий момент. Отличается малошумностью и плавностью хода (из-за отсутствия ударных нагрузок на канавку червяка и поверхность зубьев ведомой шестерни). Наконец, червячная передача обладает свойством самоторможения — при прекращении передачи крутящего момента на червяк, вращение ведомого колеса автоматически прекращается.
К недостаткам червячной передачи относят склонность к нагреву из-за сил трения, к заеданию механизма при незначительном износе, повышенные требования к точности сборки червячной пары.
Червячная главная передача относится к редукторам необратимого действия. Если усилие передается от ведомого шестеренчатого колеса к ведущему червяку, то есть в обратном порядке, червяк вращаться не будет. Следовательно, червячная главная передача исключает движение автомобиля по инерции, накатом. Отсюда ее применение на тихоходной транспортной технике и машинах специального назначения. На лебедках для обеспечения свободного вращения барабана червячную пару снабжают муфтой свободного (обратного) хода, которая разобщает барабан и ведомое зубчатое колесо при его вращении в обратном направлении — разматывании троса лебедки.

Шестеренный механизм, повышающий передаточное число трансмиссии автомобиля, называется главной передачей.

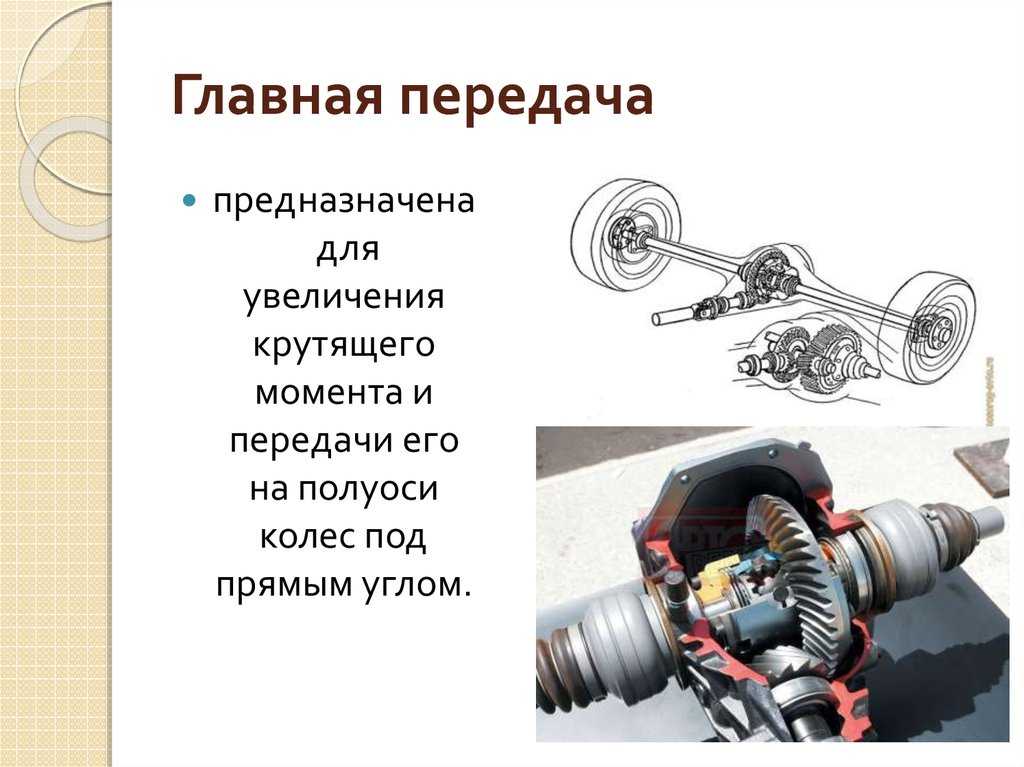

Главная передача служит для постоянного увеличения крутящего момента двигателя, подводимого к ведущим колесам, и уменьшения скорости их вращения до необходимых значений.

Главная передача обеспечивает максимальную скорость движения автомобиля на высшей передаче и оптимальный расход топлива в соответствии с ее передаточным числом. Передаточное число главной передачи зависит от типа и назначения автомобиля, а также мощности и быстроходности двигателя. Величина передаточного числа главной передачи обычно составляет 6,5…9,0 у грузовых автомобилей и 3,5. 5,5 у легковых автомобилей. На автомобилях применяются различные типы главных передач (рисунок 1).

Рисунок 1 — Типы главных передач

Одинарные главные передачи

Одинарные главные передачи состоят из одной пары шестерен.

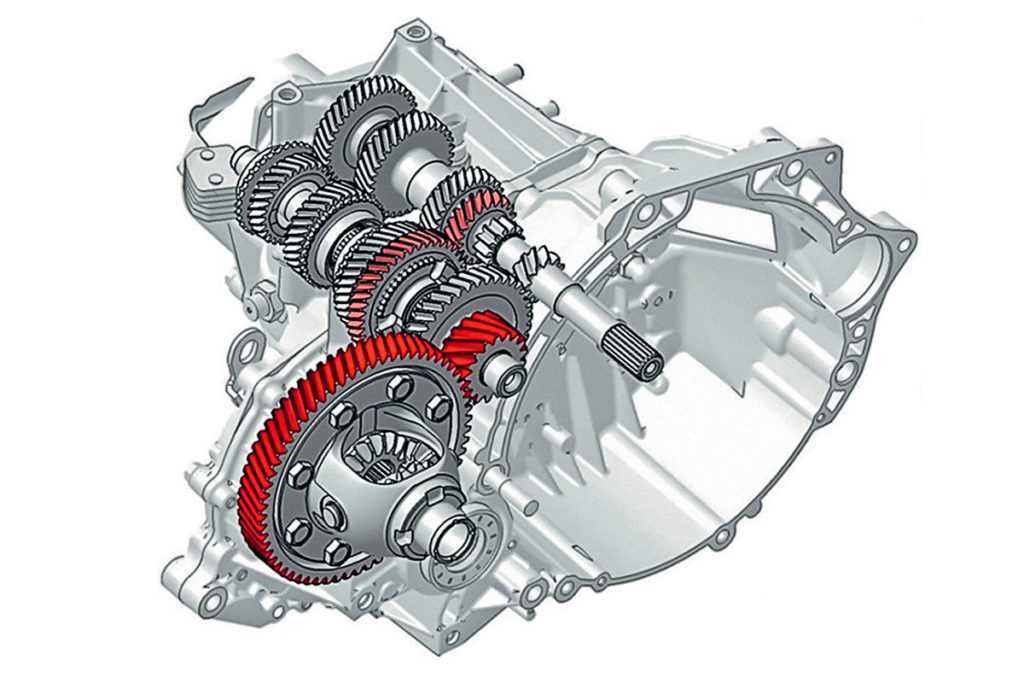

Цилиндрическая главная передача применяется в переднеприводных легковых автомобилях при поперечном расположении двигателя и размещается в общем картере с коробкой передач и сцеплением (см. Двухвальные коробки передач ВАЗ и АЗЛК рисунок 2). Ее передаточное число равно 3,5. 4,2, а шестерни могут быть прямозубыми, косозубыми и шевронными. Цилиндрическая главная передача имеет высокий КПД — не менее 0,98, но она уменьшает дорожный просвет у автомобиля и более шумная.

Коническая главная передача (рисунок 2, а) применяется на легковых автомобилях и грузовых автомобилях малой и средней грузоподъемности. Оси ведущей 1 и ведомой 2 шестерен в конической главной передаче лежат в одной плоскости и пересекаются, а шестерни выполнены со спиральными зубьями. Передача имеет повышенную прочность зубьев шестерен, небольшие размеры и позволяет снизить центр тяжести автомобиля. КПД конической главной передачи со спиральным зубом 0,97. 0,98. Передаточные числа конических главных передач 3,5. 4,5 у легковых автомобилей и 5. 7 у грузовых автомобилей и автобусов.

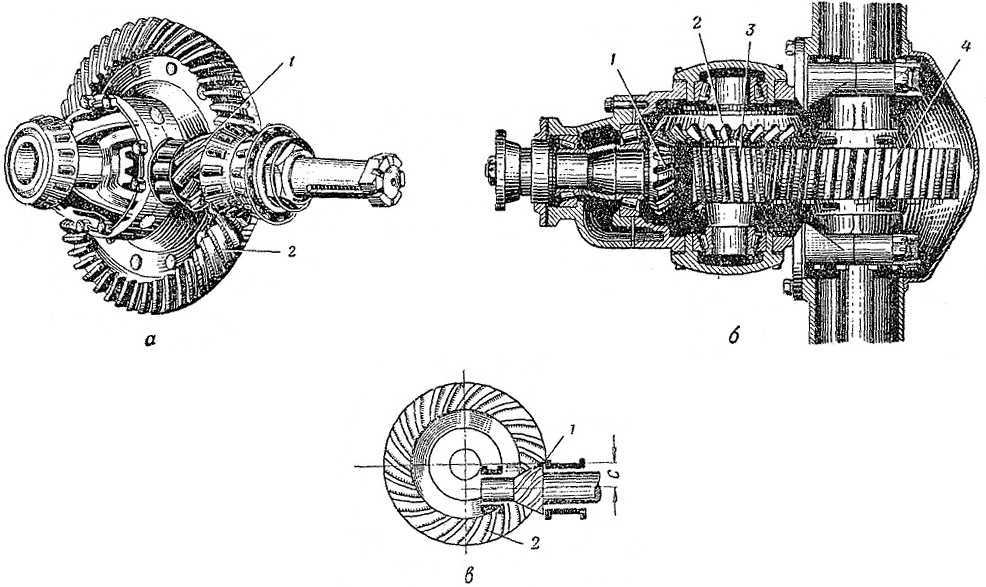

Рисунок 2 — Главные передачи

а, б, в — одинарные; г, д — двойные; е — редуктор; 1 — ведущая шестерня; 2 — ведомая шестерня; 3 — червяк; 4 — червячная передача; 5 — коническая шестерни; 6 — цилиндрические шестерни; 7 — полуось; 8 — солнечная шестерня; 9 — сателлит; 10 — ось; 11 — коронная шестерня; l — гипоидное смещение

Гипоидная главная передача (рисунок 2, б) имеет широкое применение на легковых и грузовых автомобилях. Оси ведущей 1 и ведомой 2 шестерен гипоидной главной передачи в отличие от конической не лежат в одной плоскости и не пересекаются, а перекрещиваются. Передача может быть с верхним или нижним гипоидным смещением l. Гипоидная главная передача с верхним смещением используется на многоосных автомобилях, так как вал ведущей шестерни должен быть проходным, а на переднеприводных автомобилях — исходя из условий компоновки. Главная передача с нижним гипоидным смещением широко применяется на легковых автомобилях.

Передаточные числа гипоидных главных передач легковых автомобилей 3,5. 4,5, а грузовых автомобилей и автобусов 5. 7. Гипоидная главная передача по сравнению с другими более прочная и бесшумная, имеет высокую плавность зацепления, малогабаритная и ее можно применять на грузовых автомобилях вместо двойной главной передачи. Она имеет КПД, равный 0,96. 0,97. При нижнем гипоидном смещении имеется возможность ниже расположить карданную передачу и снизить центр тяжести автомобиля, повысив его устойчивость. Однако гипоидная главная передача требует высокой точности изготовления, сборки и регулировки. Она также требует из-за повышенного скольжения зубьев шестерен применения специального гипоидного масла с сернистыми, свинцовыми, фосфорными и другими присадками, образующих на зубьях шестерен прочную масляную пленку.

Червячная главная передача (рисунок 2, в) может быть с верхним или нижним расположением червяка 3 относительно червячной шестерни 4, имеет передаточное число 4. 5 и в настоящее время используется редко. Ее применяют на некоторых многоосных многоприводных автомобилях. По сравнению с другими типами червячная главная передача меньше по размерам, более бесшумна, обеспечивает более плавное зацепление и минимальные динамические нагрузки. Однако передача имеет наименьший КПД (0,9. 0,92) и по трудоемкости изготовления и применяемым материалам (оловянистая бронза) является самой дорогостоящей.

Двойные главные передачи

Эти передачи применяются на грузовых автомобилях средней и большой грузоподъемности, на полноприводных трехосных автомобилях и автобусах для увеличения передаточного числа трансмиссии, чтобы обеспечить передачу большого крутящего момента. КПД двойных главных передач находится в пределах 0,93. 0,96.

Двойные главные передачи имеют две зубчатые пары и обычно состоят из пары конических шестерен со спиральными зубьями и пары цилиндрических шестерен с прямыми или косыми зубьями. Наличие цилиндрической пары шестерен позволяет не только увеличить передаточное число главной передачи, но и повысить прочность и долговечность конической пары шестерен.

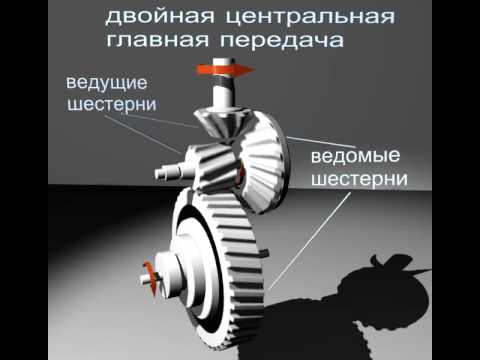

В центральной главной передаче (рисунок 2, г) коническая и цилиндрическая пары шестерен размещены в одном картере в центре ведущего моста. Крутящий момент от конической пары через дифференциал подводится к ведущим колесам автомобиля.

В разнесенной главной передаче (рисунок 2, д) коническая пара шестерен 5 находится в картере в центре ведущего моста, а цилиндрические шестерни 6 — в колесных редукторах. При этом цилиндрические шестерни соединяются полуосями 7 через дифференциал с конической парой шестерен. Крутящий момент от конической пары через дифференциал и полуоси 7 подводится к колесным редукторам.

Широкое применение в разнесенных главных передачах получили однорядные планетарные колесные редукторы. Такой редуктор (рисунок 2, е) состоит из прямозубых шестерен — солнечной 8, коронной 11 и трех сателлитов 9. Солнечная шестерня приводится во вращение через полуось 7 и находится в зацеплении с тремя сателлитами, свободно установленными на осях 10, жестко связанных с балкой моста. Сателлиты входят в зацепление с коронной шестерней 11, прикрепленной к ступице колеса. Крутящий момент от центральной конической пары шестерен 5 к ступицам ведущим колес передается через дифференциал полуоси 7, солнечные шестерни 8, сателлиты 9 и коронные шестерни 11.

При разделении главной передачи на две части уменьшаются нагрузки на полуоси и детали дифференциала, а также уменьшаются размеры картера и средней части ведущего моста. В результате увеличивается дорожный просвет и тем самым повышается проходимость автомобиля. Однако разнесенная главная передача более сложна, имеет большую металлоемкость, дорогостояща и трудоемка в обслуживании.

Двойные главные передачи находят широкое применение на автомобилях средней и большой грузоподъемности, когда необходимое передаточное число не удается получить с помощью одинарной передачи. Одной из основных целей применения двойных главных передач является также необходимость разгрузить коническую пару и подшипники ведущего вала от больших окружных, радиальных и осевых сил. Зубчатые колеса двойной главной передачи могут передавать большой крутящий момент. Передаточное число конической пары обычно от 1,5 до 2,5. Следовательно, основная трансформация крутящего момента происходит в цилиндрической паре.

В отечественном автомобилестроении наиболее распространена центральная двойная главная передача, в которой обе пары зубчатых колес помещены в картер, находящийся в центральной части ведущего моста.

На рис. 14.9 показана главная передача автомобиля КамАЗ-4310. Первая пара зубчатых колес — коническая, вторая пара — цилиндрическая. Конические зубчатые колеса имеют спиральные зубья, цилиндрические — косозубые. Общее передаточное число передачи 7,22.

Рис. 14.9. Главная передача автомобиля КамАЗ-4310: 1 — картер главной передачи; 2 — пробка заливного отверстия; 3 — ведомое коническое зубчатое колесо; 4 — шпонка; 5 — ведущее цилиндрическое зубчатое колесо; 6, 9, 16 — конические подшипники; 7 — стакан; 8 — крышка подшипника; 10, 19, 24 — опорные шайбы; 11 — гайка; 12 — регулировочная шайба; 13 — регулировочная прокладка; 14 — прокладка; 15 — регулировочная гайка; 17 — чашка дифференциала; 18 — сателлит; 20 — крестовина; 21 — полуосевое зубчатое колесо; 22 — болт крепления дифференциала; 23 — ведомое цилиндрическое зубчатое колесо; 25 — втулка сателлита;

26 — цилиндрический подшипник

Ведущее коническое зубчатое колесо редуктора заднего моста установлено на шлицах ведущего вала. Ведомое коническое зубчатое колесо 3 установлено на вал ведущего цилиндрического зубчатого колеса на шпонке 4. Ведущее цилиндрическое зубчатое колесо 5 выполнено в одном блоке с валом. Ведомое цилиндрическое зубчатое колесо 23 болтами 22 прикреплено к чашкам //дифференциала. Вал ведущего цилиндрического зубчатого колеса установлен в двух конических роликовых подшипниках 6 и 9, расположенных в стакане 7, и одном цилиндрическом 26, установленном в картере.

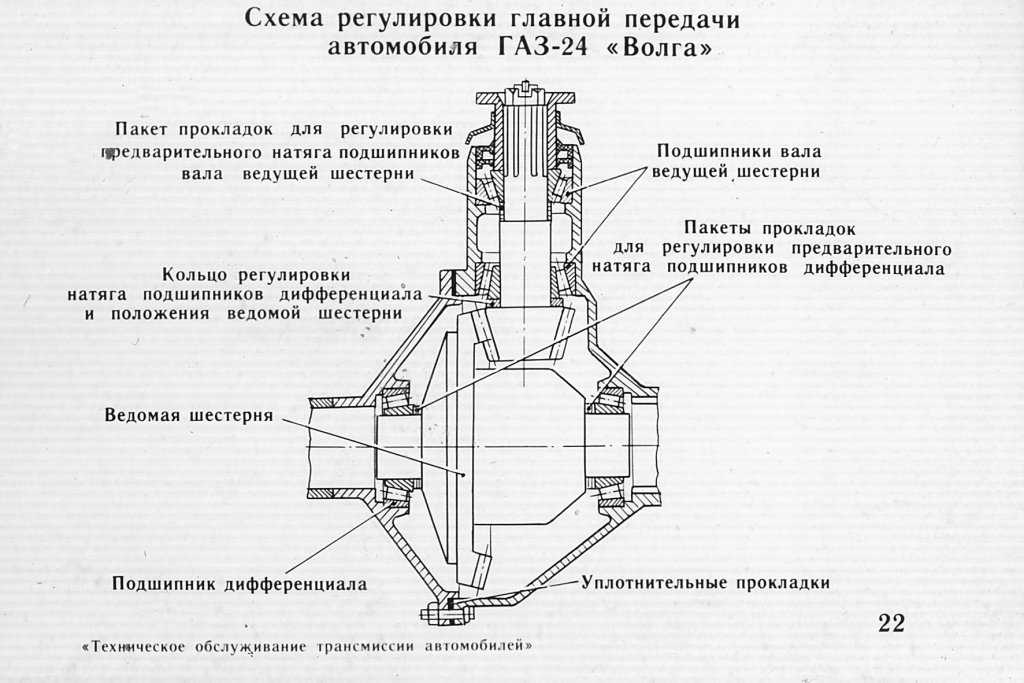

Предварительный натяг подшипников конической пары зубчатых колес устанавливается путем подбора толщины регулировочных шайб 12, находящихся между внутренними обоймами подшипников.

Регулировка зацепления (пятна контакта) конических зубчатых колес производится подбором толщины пакетов регулировочных прокладок 13, которые устанавливаются под фланцы стаканов 7 конических подшипников. Регулировка положения ведомого цилиндрического зубчатого колеса относительно ведущего осуществляется регулировочными гайками 15, находящимися с двух сторон дифференциала. Для смазывания подшипников узлов в картере редуктора имеются маслосборники, из которых масло по каналам в стенках картера поступает к подшипникам.

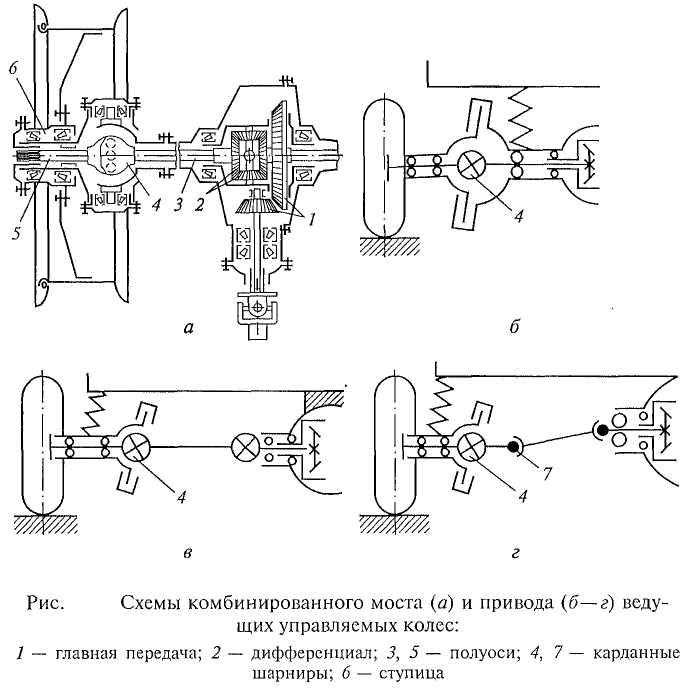

Главные передачи среднего и заднего мостов обычно унифицируют. К переднему мосту картер главной передачи крепится фланцем, расположенным в вертикальной плоскости. Поэтому главные передачи переднего моста не взаимозаменяемы с главными передачами среднего и заднего мостов.

Размеры центрального редуктора главной передачи напрямую влияют на величину дорожного просвета, а следовательно, проходимость автомобиля по мягким грунтам. Кроме того, размеры главной передачи переднего ведущего моста определяют высоту расположения двигателя и компоновку автомобиля в целом. Поэтому с целью увеличения передаточного числа главной передачи при неизменных размерах центрального редуктора вторую ступень двойной передачи размещают в районе ведущих колес (рис. 14.10).

Двойную главную передачу, у которой вторая пара зубчатых колес находится в приводе к каждому из ведущих колес, называют разнесенной главной передачей. Она состоит из центральной конической 1 или гипоидной передачи и двух колесных планетарных редукторов 2 (рис. 14.10, а). Такие передачи позволяют разгрузить коническую передачу и карданную передачу от больших крутящих моментов и, следовательно, сделать эти узлы надежными, компактными и сравнительно малой массы. Крутящий момент увеличивается в основном в колесных редукторах (рис. 14.10, б), в состав которых входят солнечное зубчатое колесо 4, эпициклическое зубчатое колесо 8, три сателлита 5, вращающиеся на осях 6, закрепленных в водиле 7. Эпициклическое зубчатое колесо соединено со ступицей ведущего колеса автомобиля. Водило неподвижно закреплено на фланцах рукавов полуосей. От центральной конической передачи момент через полуоси передается на солнечные зубчатые колеса, которые вращают сателлиты, а те, в свою очередь, — эпициклические зубчатые колеса со ступицами.

Рис. 14.10. Разнесенная главная передача: а — принципиальная схема; б — планетарный колесный редуктор; / — центральная коническая передача; 2 — колесный редуктор; 3 — полуось; 4 — солнечное зубчатое колесо; 5 — сателлит; 6 — ось сателлита; 7 — водило; 8 — эпициклическое зубчатое колесо

На ряде зарубежных автомобилей большой грузоподъемности в планетарном колесном редукторе неподвижным является эпициклическое зубчатое колесо, а водило связано со ступицей колеса. Это позволяет получить несколько большее передаточное число при тех же габаритных размерах. Колесные редукторы могут представлять собой цилиндрическую пару зубчатых колес с внутренним зацеплением, как на автомобиле УАЗ-469Б, или конический редуктор по типу межколесного дифференциала, как на автомобилях марки «MAN».

К недостаткам разнесенной двойной главной передачи следует отнести сложность конструкции, большую трудоемкость технического обслуживания.

Главные передачи — классификация и типы. Цилиндрическая, коническая, гипоидная, червячная одинарные главные передачи. Центральная и разнесенная двойная главная передача

Шестеренный механизм, повышающий передаточное число трансмиссии автомобиля, называется главной передачей.

Главная передача служит для постоянного увеличения крутящего момента двигателя, подводимого к ведущим колесам, и уменьшения скорости их вращения до необходимых значений.

Главная передача обеспечивает максимальную скорость движения автомобиля на высшей передаче и оптимальный расход топлива в соответствии с ее передаточным числом. Передаточное число главной передачи зависит от типа и назначения автомобиля, а также мощности и быстроходности двигателя. Величина передаточного числа главной передачи обычно составляет 6,5…9,0 у грузовых автомобилей и 3,5…5,5 у легковых автомобилей. На автомобилях применяются различные типы главных передач (рисунок 1).

Рисунок 1 — Типы главных передач

Одинарные главные передачи

Одинарные главные передачи состоят из одной пары шестерен.

Цилиндрическая главная передача применяется в переднеприводных легковых автомобилях при поперечном расположении двигателя и размещается в общем картере с коробкой передач и сцеплением (см. Двухвальные коробки передач ВАЗ и АЗЛК рисунок 2). Ее передаточное число равно 3,5…4,2, а шестерни могут быть прямозубыми, косозубыми и шевронными. Цилиндрическая главная передача имеет высокий КПД — не менее 0,98, но она уменьшает дорожный просвет у автомобиля и более шумная.

Коническая главная передача (рисунок 2, а) применяется на легковых автомобилях и грузовых автомобилях малой и средней грузоподъемности. Оси ведущей 1 и ведомой 2 шестерен в конической главной передаче лежат в одной плоскости и пересекаются, а шестерни выполнены со спиральными зубьями. Передача имеет повышенную прочность зубьев шестерен, небольшие размеры и позволяет снизить центр тяжести автомобиля. КПД конической главной передачи со спиральным зубом 0,97…0,98. Передаточные числа конических главных передач 3,5…4,5 у легковых автомобилей и 5…7 у грузовых автомобилей и автобусов.

Рисунок 2 — Главные передачи

а, б, в — одинарные; г, д — двойные; е — редуктор; 1 — ведущая шестерня; 2 — ведомая шестерня; 3 — червяк; 4 — червячная передача; 5 — коническая шестерни; 6 — цилиндрические шестерни; 7 — полуось; 8 — солнечная шестерня; 9 — сателлит; 10 — ось; 11 — коронная шестерня; l — гипоидное смещение

Гипоидная главная передача (рисунок 2, б) имеет широкое применение на легковых и грузовых автомобилях. Оси ведущей 1 и ведомой 2 шестерен гипоидной главной передачи в отличие от конической не лежат в одной плоскости и не пересекаются, а перекрещиваются. Передача может быть с верхним или нижним гипоидным смещением l. Гипоидная главная передача с верхним смещением используется на многоосных автомобилях, так как вал ведущей шестерни должен быть проходным, а на переднеприводных автомобилях — исходя из условий компоновки. Главная передача с нижним гипоидным смещением широко применяется на легковых автомобилях.

Передаточные числа гипоидных главных передач легковых автомобилей 3,5…4,5, а грузовых автомобилей и автобусов 5…7. Гипоидная главная передача по сравнению с другими более прочная и бесшумная, имеет высокую плавность зацепления, малогабаритная и ее можно применять на грузовых автомобилях вместо двойной главной передачи. Она имеет КПД, равный 0,96…0,97. При нижнем гипоидном смещении имеется возможность ниже расположить карданную передачу и снизить центр тяжести автомобиля, повысив его устойчивость. Однако гипоидная главная передача требует высокой точности изготовления, сборки и регулировки. Она также требует из-за повышенного скольжения зубьев шестерен применения специального гипоидного масла с сернистыми, свинцовыми, фосфорными и другими присадками, образующих на зубьях шестерен прочную масляную пленку.

Червячная главная передача (рисунок 2, в) может быть с верхним или нижним расположением червяка 3 относительно червячной шестерни 4, имеет передаточное число 4…5 и в настоящее время используется редко. Ее применяют на некоторых многоосных многоприводных автомобилях. По сравнению с другими типами червячная главная передача меньше по размерам, более бесшумна, обеспечивает более плавное зацепление и минимальные динамические нагрузки. Однако передача имеет наименьший КПД (0,9…0,92) и по трудоемкости изготовления и применяемым материалам (оловянистая бронза) является самой дорогостоящей.

Двойные главные передачи

Эти передачи применяются на грузовых автомобилях средней и большой грузоподъемности, на полноприводных трехосных автомобилях и автобусах для увеличения передаточного числа трансмиссии, чтобы обеспечить передачу большого крутящего момента. КПД двойных главных передач находится в пределах 0,93…0,96.

Двойные главные передачи имеют две зубчатые пары и обычно состоят из пары конических шестерен со спиральными зубьями и пары цилиндрических шестерен с прямыми или косыми зубьями. Наличие цилиндрической пары шестерен позволяет не только увеличить передаточное число главной передачи, но и повысить прочность и долговечность конической пары шестерен.

В центральной главной передаче (рисунок 2, г) коническая и цилиндрическая пары шестерен размещены в одном картере в центре ведущего моста. Крутящий момент от конической пары через дифференциал подводится к ведущим колесам автомобиля.

В разнесенной главной передаче (рисунок 2, д) коническая пара шестерен 5 находится в картере в центре ведущего моста, а цилиндрические шестерни 6 — в колесных редукторах. При этом цилиндрические шестерни соединяются полуосями 7 через дифференциал с конической парой шестерен. Крутящий момент от конической пары через дифференциал и полуоси 7 подводится к колесным редукторам.

Широкое применение в разнесенных главных передачах получили однорядные планетарные колесные редукторы. Такой редуктор (рисунок 2, е) состоит из прямозубых шестерен — солнечной 8, коронной 11 и трех сателлитов 9. Солнечная шестерня приводится во вращение через полуось 7 и находится в зацеплении с тремя сателлитами, свободно установленными на осях 10, жестко связанных с балкой моста. Сателлиты входят в зацепление с коронной шестерней 11, прикрепленной к ступице колеса. Крутящий момент от центральной конической пары шестерен 5 к ступицам ведущим колес передается через дифференциал полуоси 7, солнечные шестерни 8, сателлиты 9 и коронные шестерни 11.

При разделении главной передачи на две части уменьшаются нагрузки на полуоси и детали дифференциала, а также уменьшаются размеры картера и средней части ведущего моста. В результате увеличивается дорожный просвет и тем самым повышается проходимость автомобиля. Однако разнесенная главная передача более сложна, имеет большую металлоемкость, дорогостояща и трудоемка в обслуживании.

Смотрите наши другие статьи

• Мосты — назначение и типы
• Дифференциал
• Полуоси
• Ведущий мост автомобиля
• Конструкция ведущего моста ВАЗ
• Конструкции ведущего моста автомобилей ГАЗ
• Конструкция ведущего моста грузовых автомобилей ЗИЛ
• Конструкции ведущих мостов КамАЗ и МАЗ
• Комбинированные мосты
• Передний мост легковых автомобилей ВАЗ повышенной проходимости
• Передний мост легковых автомобилей ВАЗ
• Комбинированный передний мост АЗЛК
• Передний ведущий мост автомобилей ГАЗ и ЗИЛ
